TOYOTA AURIS HYBRID 2016 Manuel du propriétaire (in French)

5218-2. Mesures à prendre en cas d'urgence
8
En cas de problème
UK_AURIS_HV_HB_EK (OM12K48K)
●Garez le véhicule sur un sol dur, bien à plat.
●Serrez le frein de stationnement.
●Mettez le levier de vitesses sur la position P.
●Arrêtez le système hybride.
●Allumez les feux de détresse. (→P. 496)

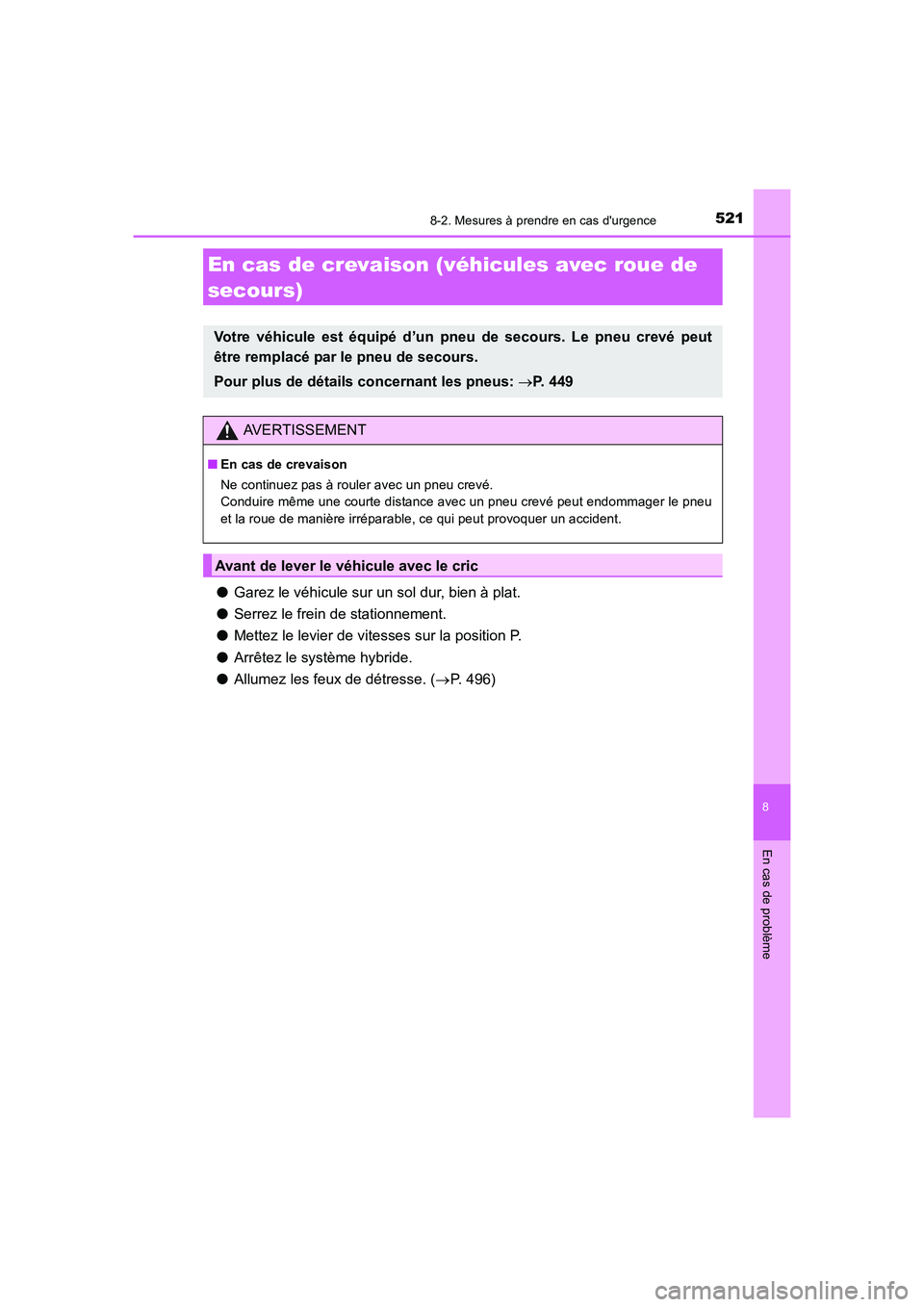

En cas de crevaison (véhicules avec roue de
secours)
Votre véhicule est équipé d’un pneu de secours. Le pneu crevé peut
être remplacé par le pneu de secours.
Pour plus de détails concernant les pneus: →P. 449
AVERTISSEMENT
■En cas de crevaison
Ne continuez pas à rouler avec un pneu crevé.
Conduire même une courte distance avec un pneu crevé peut endommager le pneu
et la roue de manière irréparable, ce qui peut provoquer un accident.
Avant de lever le véhicule avec le cric
UK AURIS_HV_HB_OM_French_OM12K48K.book 521 ページ ２０１６年１月１８日　月曜日　午後３時２３分

5228-2. Mesures à prendre en cas d'urgence
UK_AURIS_HV_HB_EK (OM12K48K)

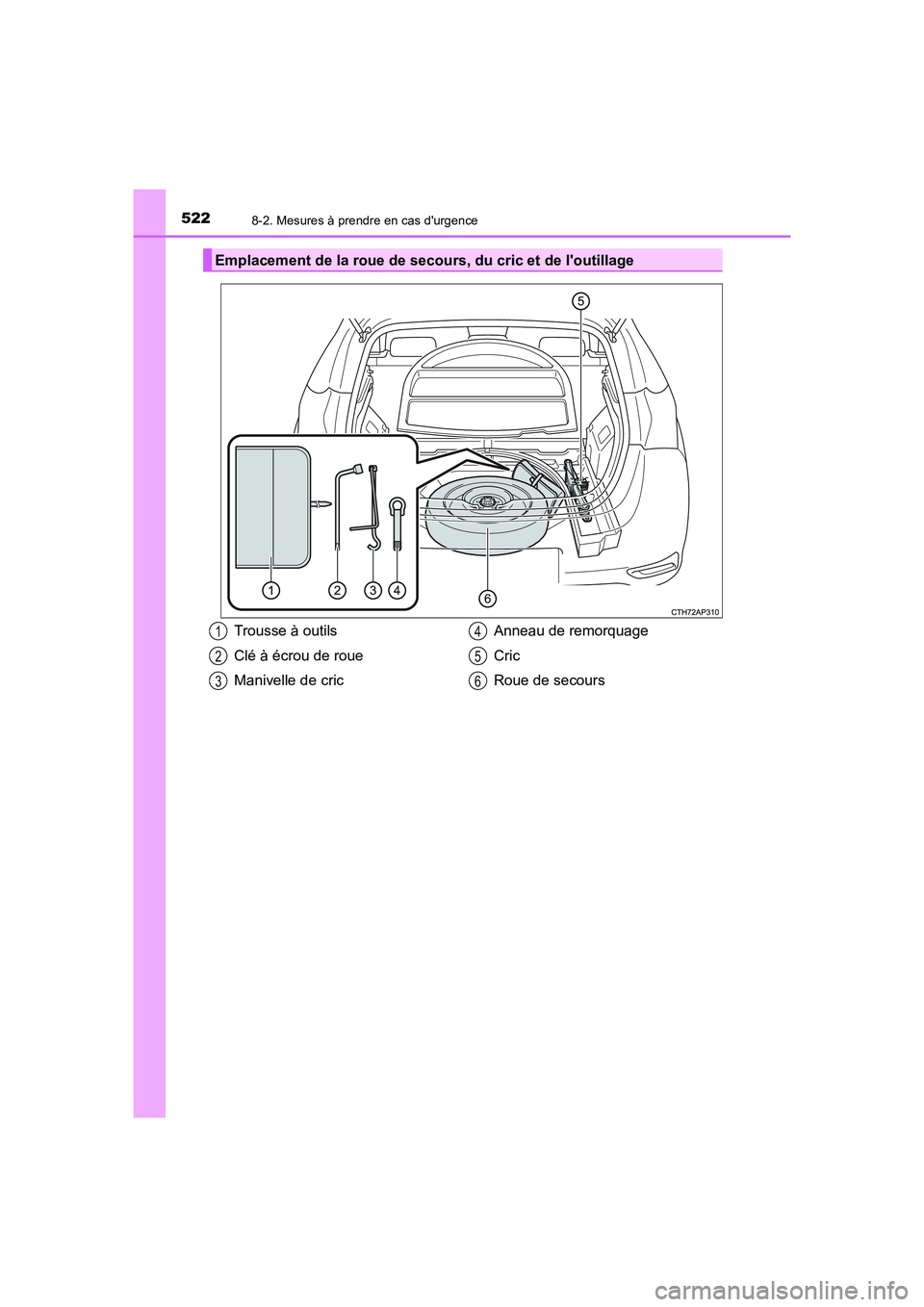

Emplacement de la roue de secours, du cric et de l'outillage
Trousse à outils
Clé à écrou de roue
Manivelle de cricAnneau de remorquage
Cric
Roue de secours1
2
3
4
5
6
UK AURIS_HV_HB_OM_French_OM12K48K.book 522 ページ ２０１６年１月１８日　月曜日　午後３時２３分

5238-2. Mesures à prendre en cas d'urgence
8
En cas de problème
UK_AURIS_HV_HB_EK (OM12K48K)
Retirez le tapis de plancher. (→P. 411)
Sortez le cric.
Pour serrer
Pour desserrer

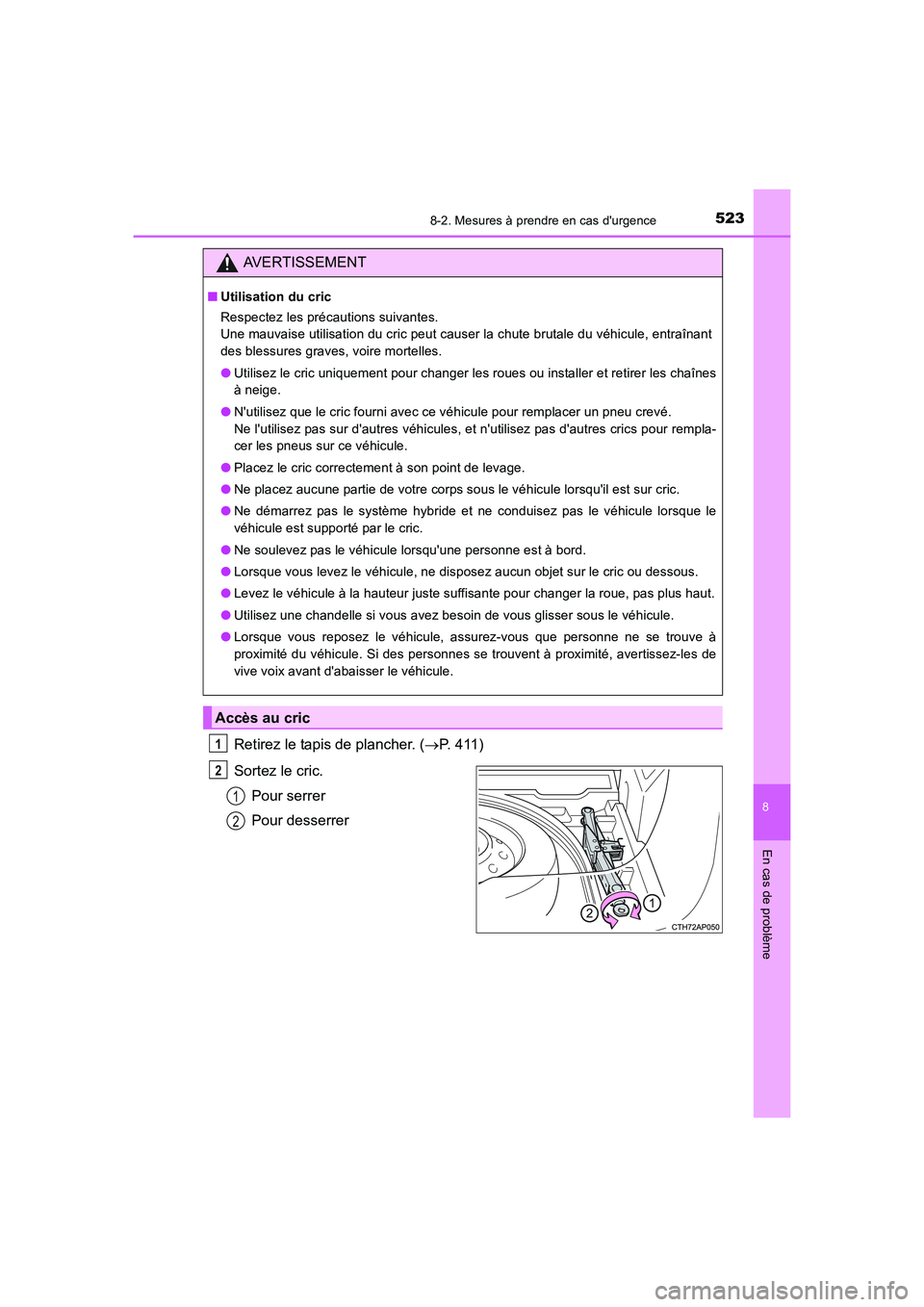

AVERTISSEMENT
■Utilisation du cric
Respectez les précautions suivantes.
Une mauvaise utilisation du cric peut causer la chute brutale du véhicule, entraînant
des blessures graves, voire mortelles.
●Utilisez le cric uniquement pour changer les roues ou installer et retirer les chaînes
à neige.
●N'utilisez que le cric fourni avec ce véhicule pour remplacer un pneu crevé.
Ne l'utilisez pas sur d'autres véhicules, et n'utilisez pas d'autres crics pour rempla-
cer les pneus sur ce véhicule.
●Placez le cric correctement à son point de levage.
●Ne placez aucune partie de votre corps sous le véhicule lorsqu'il est sur cric.
●Ne démarrez pas le système hybride et ne conduisez pas le véhicule lorsque le
véhicule est supporté par le cric.
●Ne soulevez pas le véhicule lorsqu'une personne est à bord.
●Lorsque vous levez le véhicule, ne disposez aucun objet sur le cric ou dessous.
●Levez le véhicule à la hauteur juste suffisante pour changer la roue, pas plus haut.
●Utilisez une chandelle si vous avez besoin de vous glisser sous le véhicule.
●Lorsque vous reposez le véhicule, assurez-vous que personne ne se trouve à
proximité du véhicule. Si des personnes se trouvent à proximité, avertissez-les de
vive voix avant d'abaisser le véhicule.
Accès au cric
1
2
1
2
UK AURIS_HV_HB_OM_French_OM12K48K.book 523 ページ ２０１６年１月１８日　月曜日　午後３時２３分

5248-2. Mesures à prendre en cas d'urgence
UK_AURIS_HV_HB_EK (OM12K48K)

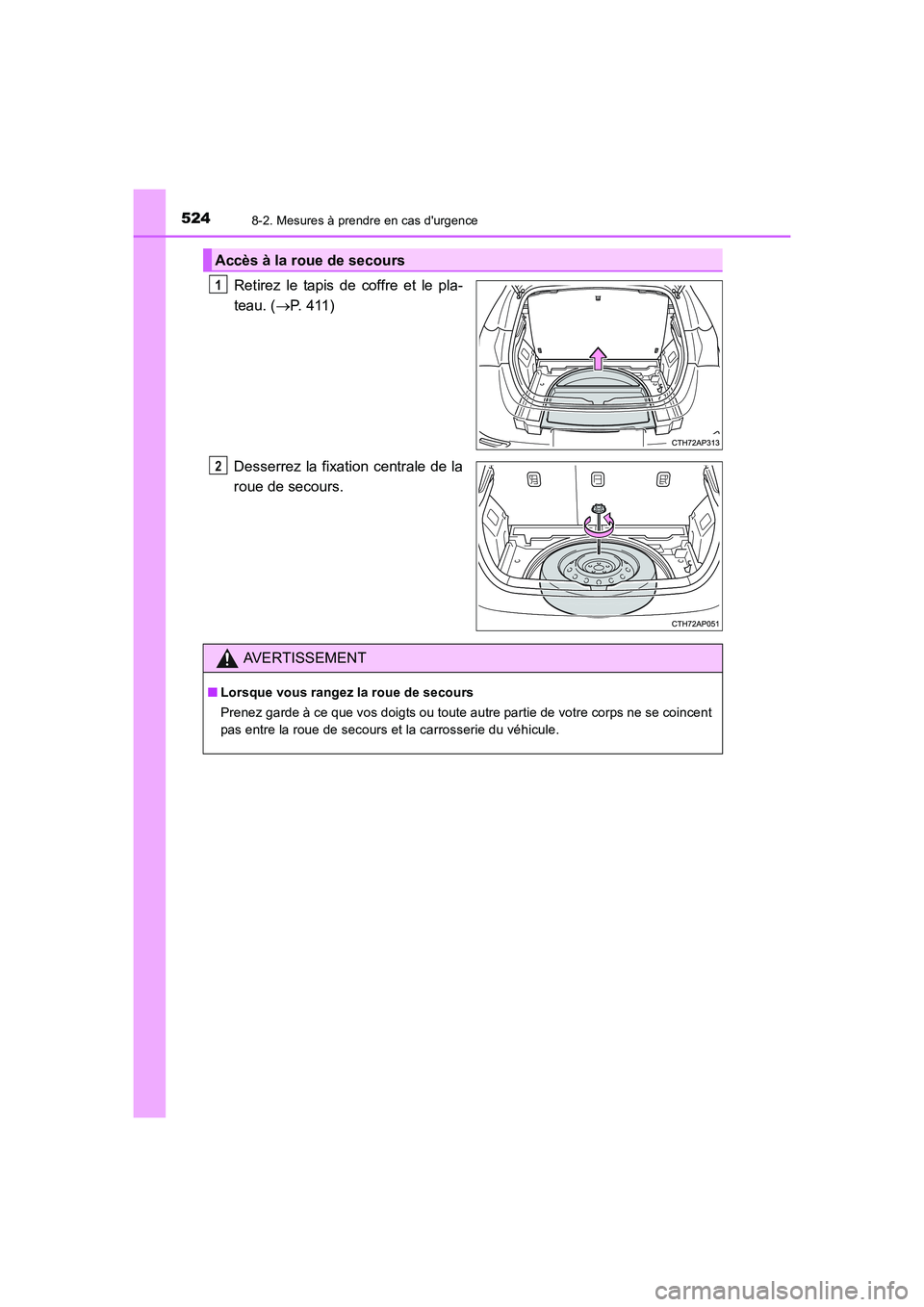

Retirez le tapis de coffre et le pla-
teau. (→P. 411)
Desserrez la fixation centrale de la
roue de secours.
Accès à la roue de secours
1
2
AVERTISSEMENT
■Lorsque vous rangez la roue de secours
Prenez garde à ce que vos doigts ou toute autre partie de votre corps ne se coincent
pas entre la roue de secours et la carrosserie du véhicule.
UK AURIS_HV_HB_OM_French_OM12K48K.book 524 ページ ２０１６年１月１８日　月曜日　午後３時２３分

5258-2. Mesures à prendre en cas d'urgence
8
En cas de problème
UK_AURIS_HV_HB_EK (OM12K48K)

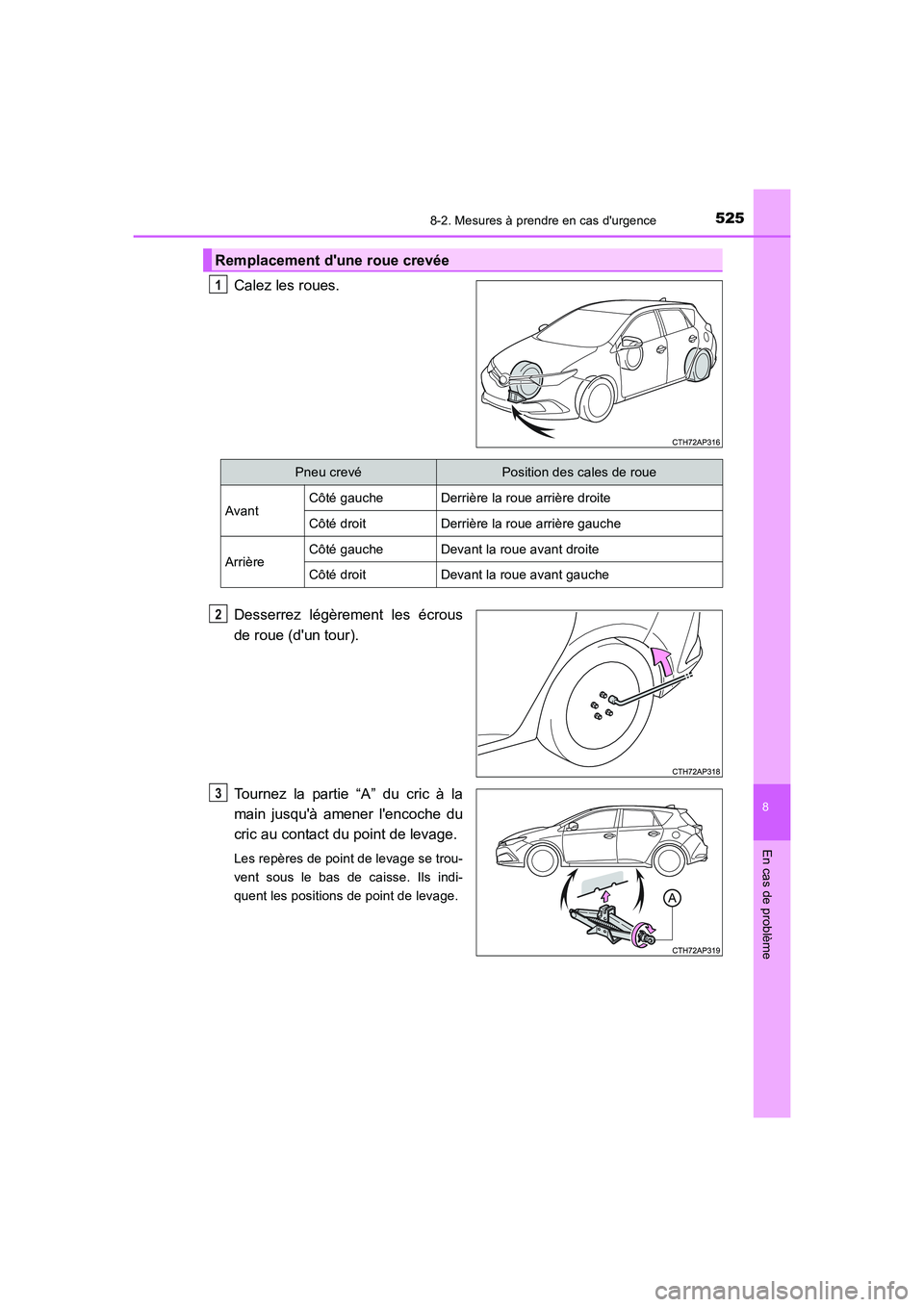

Calez les roues.
Desserrez légèrement les écrous
de roue (d'un tour).
Tournez la partie “A” du cric à la
main jusqu'à amener l'encoche du
cric au contact du point de levage.
Les repères de point de levage se trou-
vent sous le bas de caisse. Ils indi-
quent les positions de point de levage.
Remplacement d'une roue crevée
1
Pneu crevéPosition des cales de roue
AvantCôté gaucheDerrière la roue arrière droite
Côté droitDerrière la roue arrière gauche
ArrièreCôté gaucheDevant la roue avant droite
Côté droitDevant la roue avant gauche
2
3
UK AURIS_HV_HB_OM_French_OM12K48K.book 525 ページ ２０１６年１月１８日　月曜日　午後３時２３分

5268-2. Mesures à prendre en cas d'urgence
UK_AURIS_HV_HB_EK (OM12K48K)

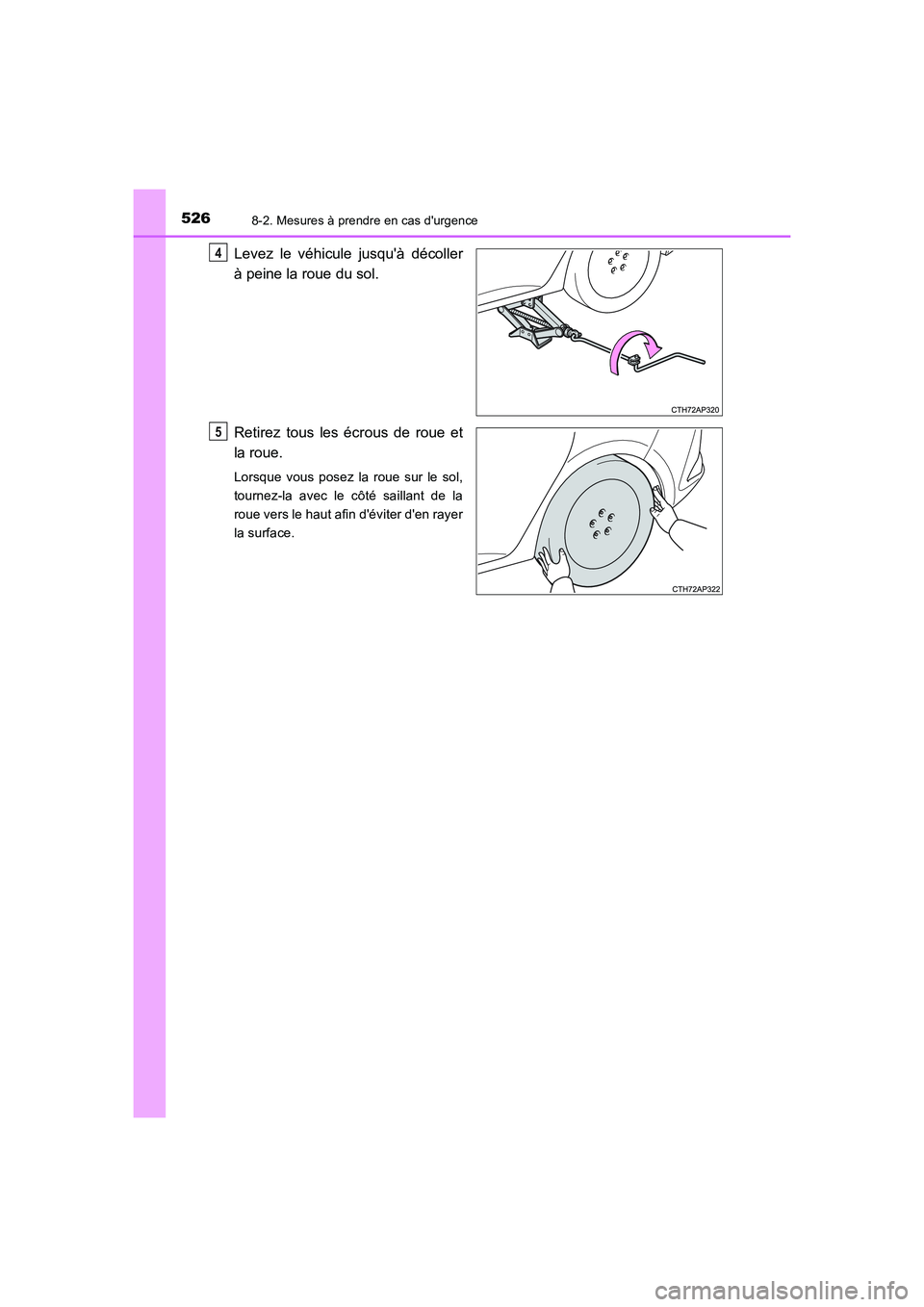

Levez le véhicule jusqu'à décoller
à peine la roue du sol.
Retirez tous les écrous de roue et
la roue.
Lorsque vous posez la roue sur le sol,
tournez-la avec le côté saillant de la
roue vers le haut afin d'éviter d'en rayer
la surface.
4
5
UK AURIS_HV_HB_OM_French_OM12K48K.book 526 ページ ２０１６年１月１８日　月曜日　午後３時２３分

5278-2. Mesures à prendre en cas d'urgence
8
En cas de problème
UK_AURIS_HV_HB_EK (OM12K48K)
Nettoyez la surface de contact de
la roue de toute saleté et de tous
les corps étrangers.
La présence d'un corps étranger sur la
surface de contact de la roue risque de
provoquer le desserrage des écrous de
roue pendant la marche du véhicule,
entraînant la perte de la roue.

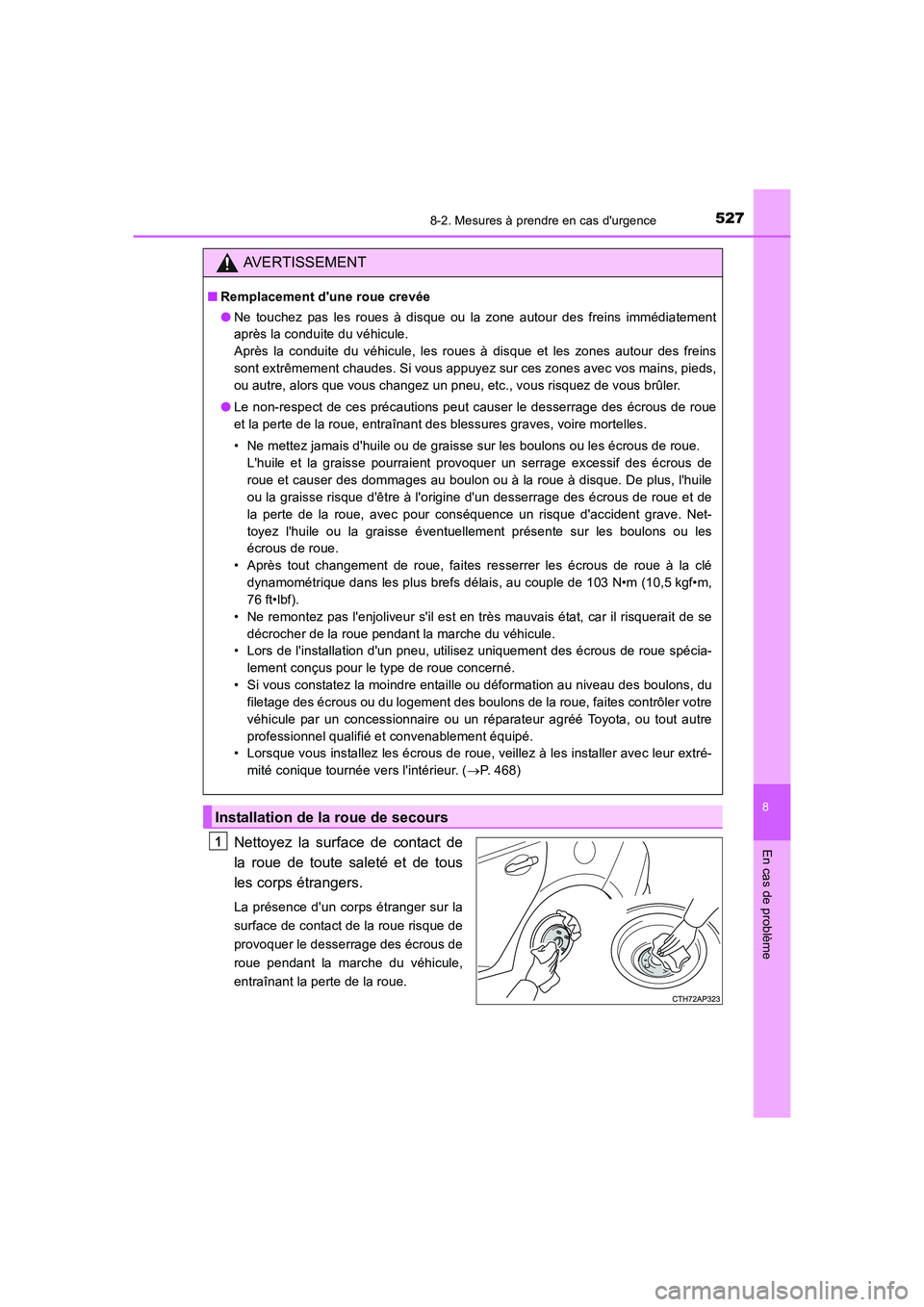

AVERTISSEMENT
■Remplacement d'une roue crevée
●Ne touchez pas les roues à disque ou la zone autour des freins immédiatement
après la conduite du véhicule.
Après la conduite du véhicule, les roues à disque et les zones autour des freins
sont extrêmement chaudes. Si vous appuyez sur ces zones avec vos mains, pieds,
ou autre, alors que vous changez un pneu, etc., vous risquez de vous brûler.
●Le non-respect de ces précautions peut causer le desserrage des écrous de roue
et la perte de la roue, entraînant des blessures graves, voire mortelles.
• Ne mettez jamais d'huile ou de graisse sur les boulons ou les écrous de roue.
L'huile et la graisse pourraient provoquer un serrage excessif des écrous de
roue et causer des dommages au boulon ou à la roue à disque. De plus, l'huile
ou la graisse risque d'être à l'origine d'un desserrage des écrous de roue et de
la perte de la roue, avec pour conséquence un risque d'accident grave. Net-
toyez l'huile ou la graisse éventuellement présente sur les boulons ou les
écrous de roue.
• Après tout changement de roue, faites resserrer les écrous de roue à la clé
dynamométrique dans les plus brefs délais, au couple de 103 N•m (10,5 kgf•m,
76 ft•lbf).
• Ne remontez pas l'enjoliveur s'il est en très mauvais état, car il risquerait de se
décrocher de la roue pendant la marche du véhicule.
• Lors de l'installation d'un pneu, utilisez uniquement des écrous de roue spécia-
lement conçus pour le type de roue concerné.
• Si vous constatez la moindre entaille ou déformation au niveau des boulons, du
filetage des écrous ou du logement des boulons de la roue, faites contrôler votre
véhicule par un concessionnaire ou un réparateur agréé Toyota, ou tout autre
professionnel qualifié et convenablement équipé.
• Lorsque vous installez les écrous de roue, veillez à les installer avec leur extré-
mité conique tournée vers l'intérieur. (→P. 468)
Installation de la roue de secours
1
UK AURIS_HV_HB_OM_French_OM12K48K.book 527 ページ ２０１６年１月１８日　月曜日　午後３時２３分

5288-2. Mesures à prendre en cas d'urgence
UK_AURIS_HV_HB_EK (OM12K48K)

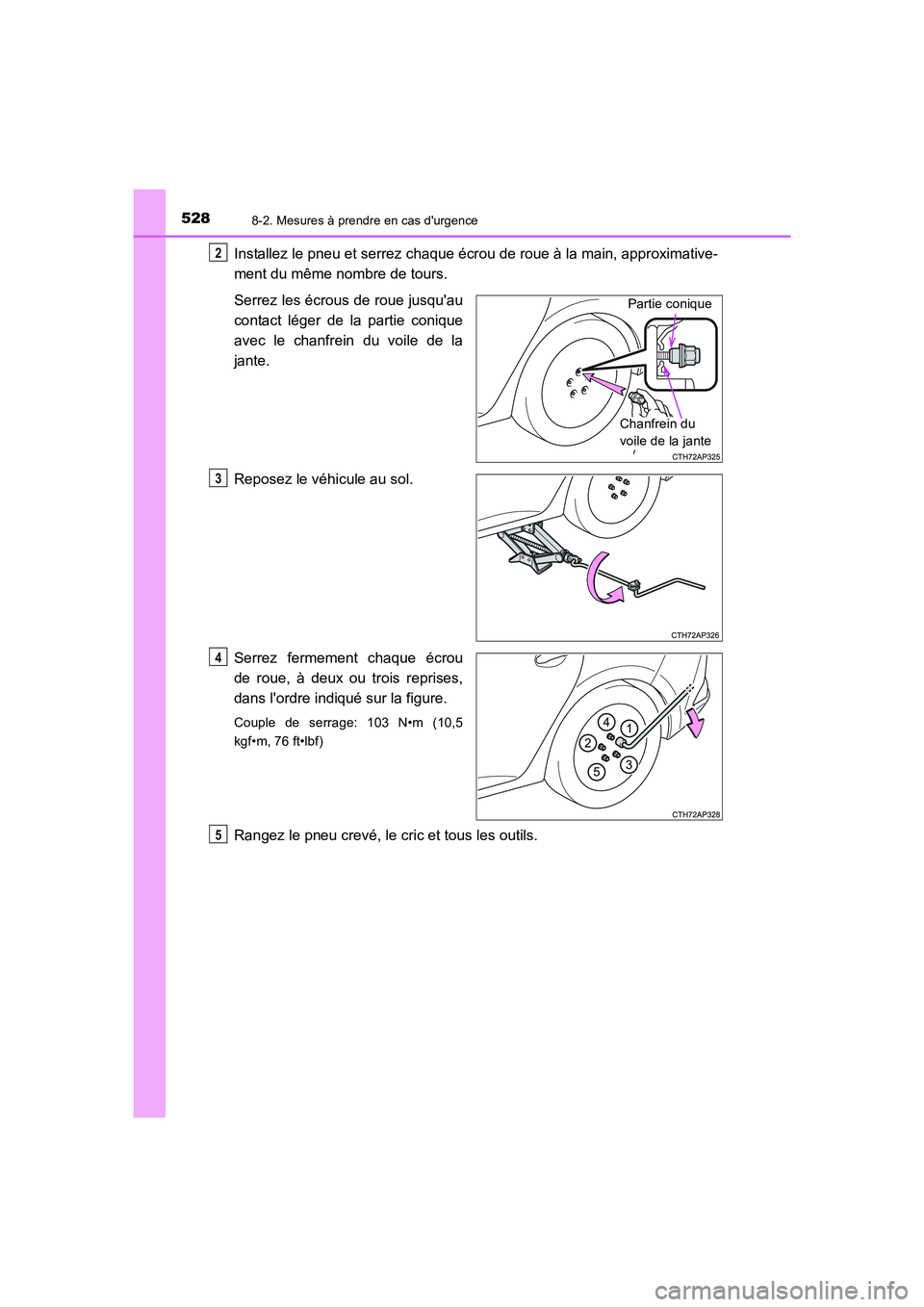

Installez le pneu et serrez chaque écrou de roue à la main, approximative-
ment du même nombre de tours.
Serrez les écrous de roue jusqu'au
contact léger de la partie conique
avec le chanfrein du voile de la
jante.
Reposez le véhicule au sol.
Serrez fermement chaque écrou
de roue, à deux ou trois reprises,
dans l'ordre indiqué sur la figure.
Couple de serrage: 103 N•m (10,5
kgf•m, 76 ft•lbf)
Rangez le pneu crevé, le cric et tous les outils.
2
Partie conique
Chanfrein du
voile de la jante
3
4
5
UK AURIS_HV_HB_OM_French_OM12K48K.book 528 ページ ２０１６年１月１８日　月曜日　午後３時２３分

5298-2. Mesures à prendre en cas d'urgence
8
En cas de problème
UK_AURIS_HV_HB_EK (OM12K48K)

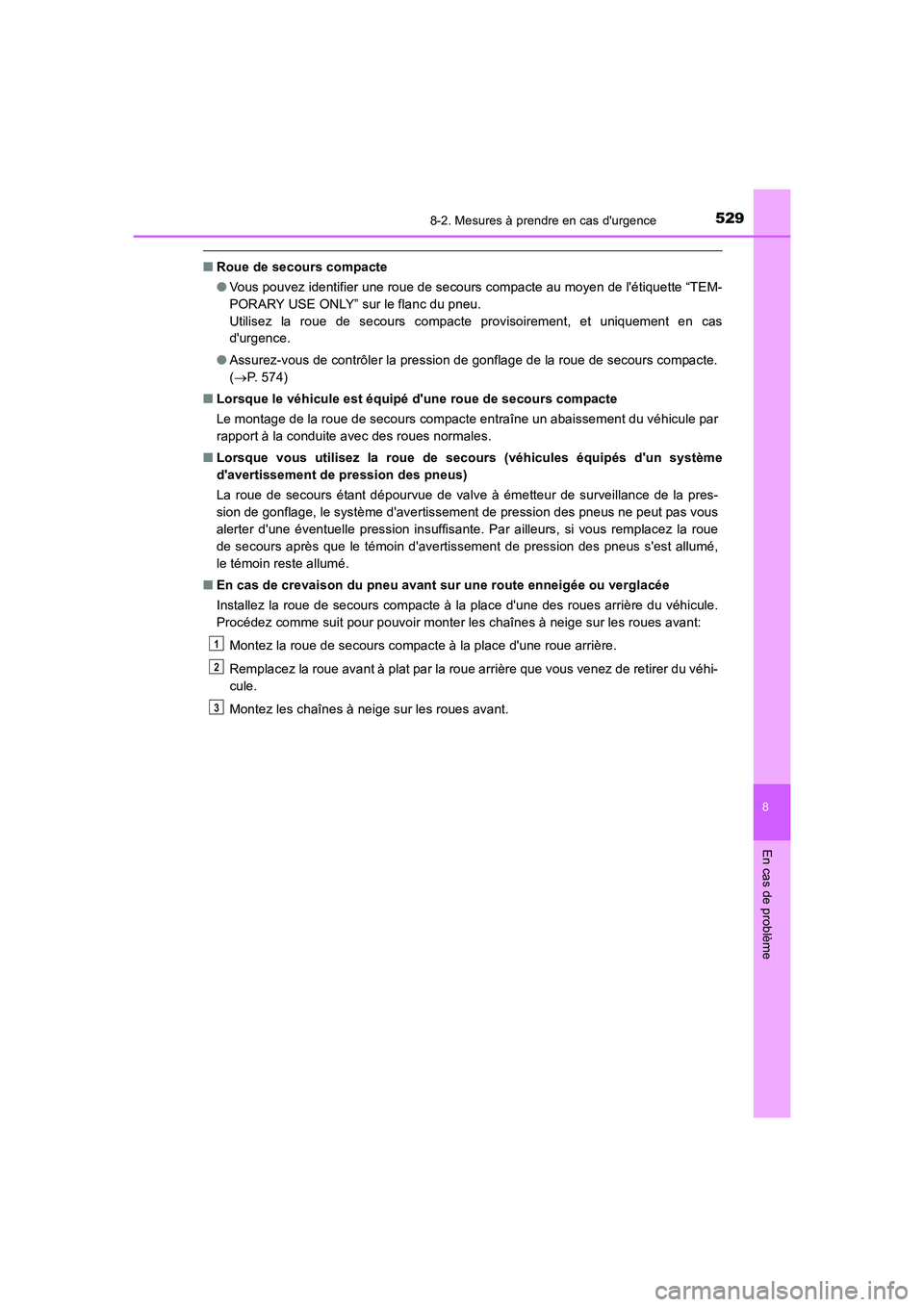

■Roue de secours compacte
●Vous pouvez identifier une roue de secours compacte au moyen de l'étiquette “TEM-
PORARY USE ONLY” sur le flanc du pneu.
Utilisez la roue de secours compacte provisoirement, et uniquement en cas
d'urgence.
●Assurez-vous de contrôler la pression de gonflage de la roue de secours compacte.
(→P. 574)
■Lorsque le véhicule est équipé d'une roue de secours compacte
Le montage de la roue de secours compacte entraîne un abaissement du véhicule par
rapport à la conduite avec des roues normales.
■Lorsque vous utilisez la roue de secours (véhicules équipés d'un système
d'avertissement de pression des pneus)
La roue de secours étant dépourvue de valve à émetteur de surveillance de la pres-
sion de gonflage, le système d'avertissement de pression des pneus ne peut pas vous
alerter d'une éventuelle pression insuffisante. Par ailleurs, si vous remplacez la roue
de secours après que le témoin d'avertissement de pression des pneus s'est allumé,
le témoin reste allumé.
■En cas de crevaison du pneu avant sur une route enneigée ou verglacée
Installez la roue de secours compacte à la place d'une des roues arrière du véhicule.
Procédez comme suit pour pouvoir monter les chaînes à neige sur les roues avant:
Montez la roue de secours compacte à la place d'une roue arrière.
Remplacez la roue avant à plat par la roue arrière que vous venez de retirer du véhi-
cule.
Montez les chaînes à neige sur les roues avant.
1
2
3
UK AURIS_HV_HB_OM_French_OM12K48K.book 529 ページ ２０１６年１月１８日　月曜日　午後３時２３分

5308-2. Mesures à prendre en cas d'urgence

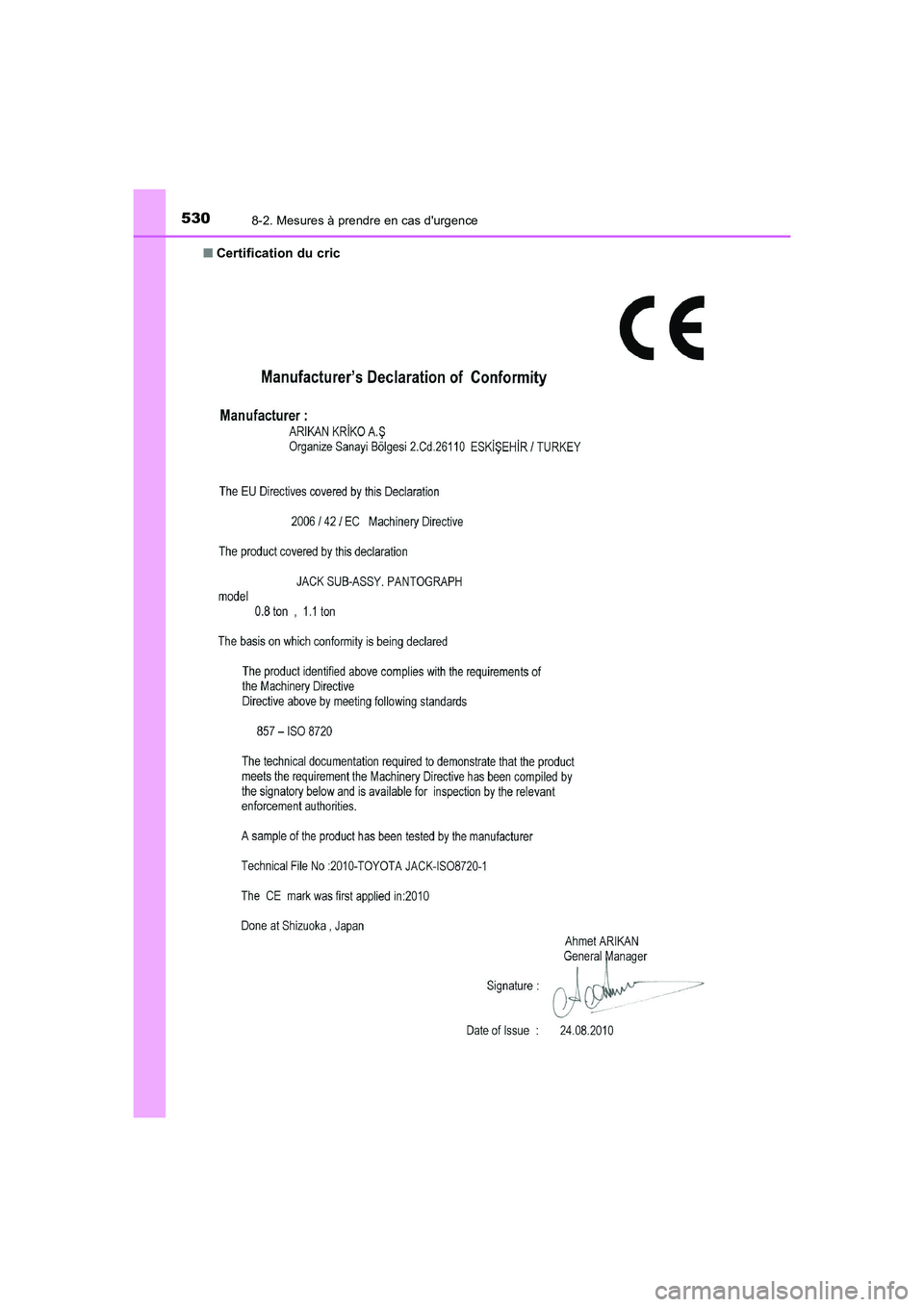

UK_AURIS_HV_HB_EK (OM12K48K)■Certification du cric
