TOYOTA AURIS HYBRID 2016 Omistajan Käsikirja (in Finnish)

2214-5. Toyota Safety Sense
OM12K47FI
4
Ajaminen

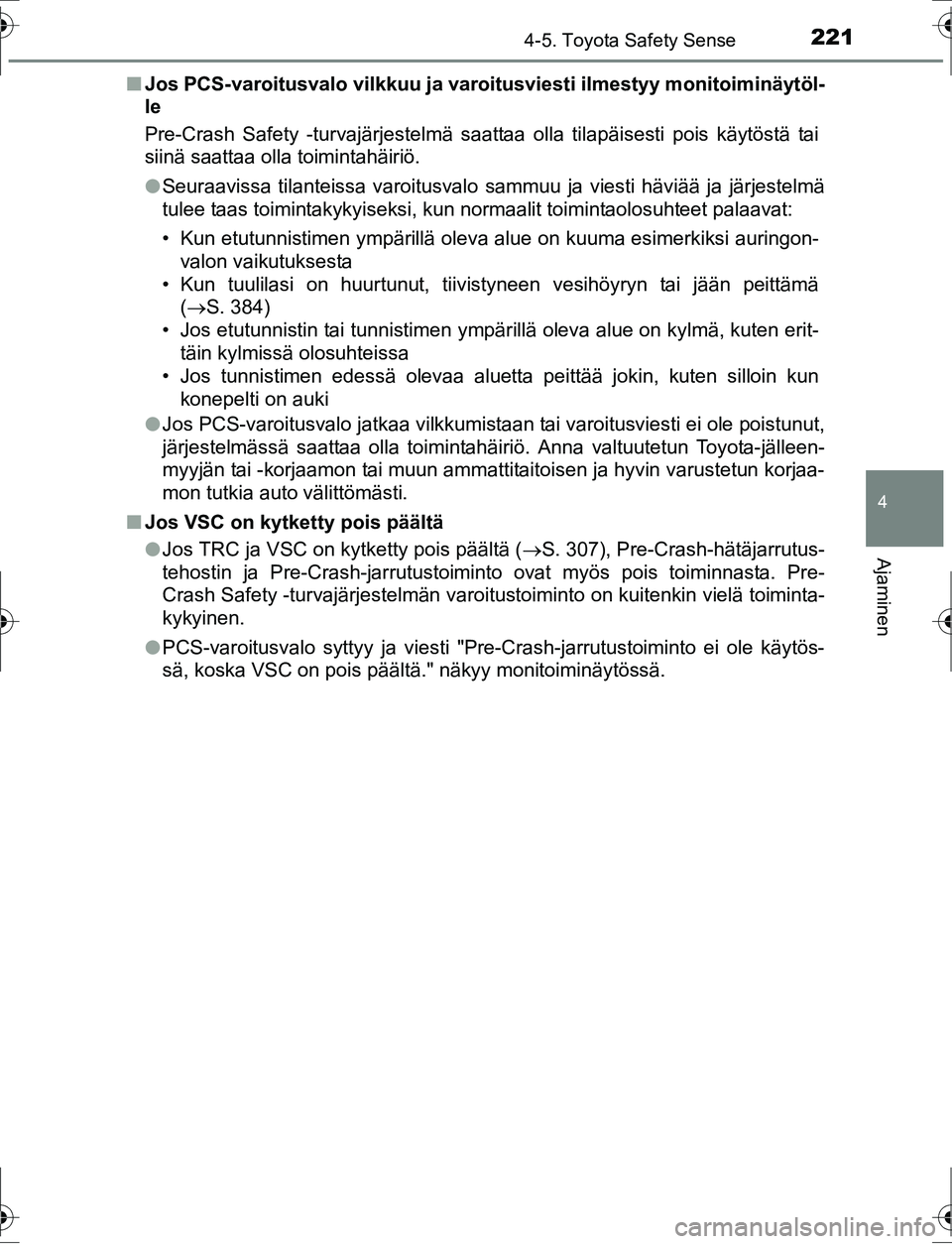

nJos PCS-varoitusvalo vilkkuu ja varoitusviesti ilmestyy monitoiminäytöl-
le
Pre-Crash Safety -turvajärjestelmä saattaa olla tilapäisesti pois käytöstä tai
siinä saattaa olla toimintahäiriö.
lSeuraavissa tilanteissa varoitusvalo sammuu ja viesti häviää ja\
järjestelmä
tulee taas toimintakykyiseksi, kun normaalit toimintaolosuhteet palaavat:
• Kun etutunnistimen ympärillä oleva alue on kuuma esimerkiksi auringon-
valon vaikutuksesta
• Kun tuulilasi on huurtunut, tiivistyneen vesihöyryn tai jään peittämä ( S. 384)
• Jos etutunnistin tai tunnistimen ympärillä oleva alue on kylmä, kuten erit- täin kylmissä olosuhteissa
• Jos tunnistimen edessä olevaa aluetta peittää jokin, kuten silloin kun
konepelti on auki
l Jos PCS-varoitusvalo jatkaa vilkkumistaan tai varoitusviesti ei ole poistunut,
järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaa-
mon tutkia auto välittömästi.
n Jos VSC on kytketty pois päältä
lJos TRC ja VSC on kytketty pois päältä ( S. 307), Pre-Crash-hätäjarrutus-
tehostin ja Pre-Crash-jarrutustoiminto ovat myös pois toiminnasta. Pre-
Crash Safety -turvajärjestelmän varoitustoiminto on kuitenkin vielä toiminta-
kykyinen.
l PCS-varoitusvalo syttyy ja viesti "Pre-Crash-jarrutustoiminto ei ole käytös-
sä, koska VSC on pois päältä." näkyy monitoiminäytö\
ssä.
OM12K47FI.book Page 221 Thursday, July 14, 2016 10:33 AM

2224-5. Toyota Safety Sense
OM12K47FI

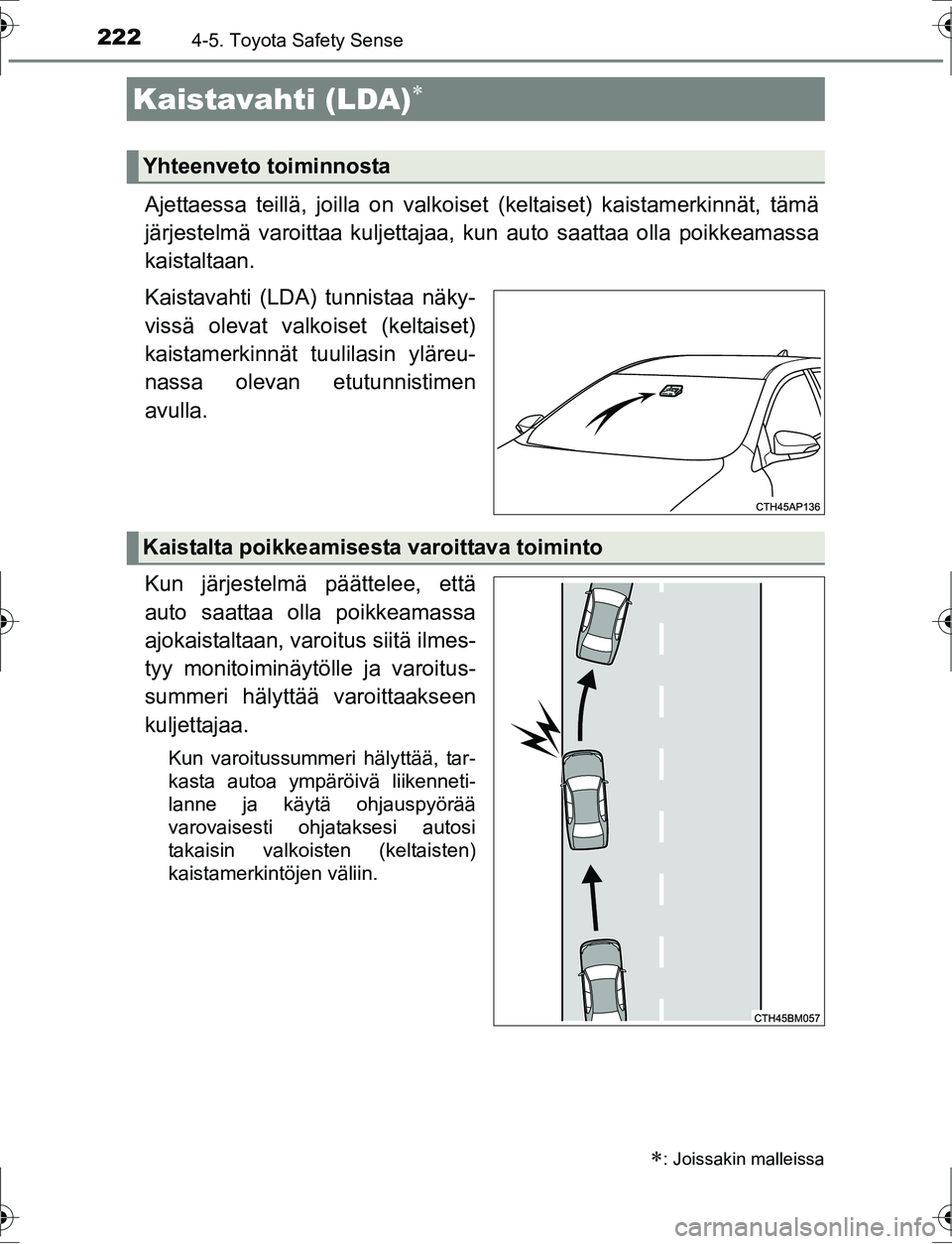

Ajettaessa teillä, joilla on valkoiset (keltaiset) kaistamerkinnät, tämä
järjestelmä varoittaa kuljettajaa, kun auto saattaa olla poikkeamassa
kaistaltaan.
Kaistavahti (LDA) tunnistaa näky-
vissä olevat valkoiset (keltaiset)
kaistamerkinnät tuulilasin yläreu-
nassa olevan et utunnistimen
avulla.
Kun järjestelmä päättelee, että
auto saattaa olla poikkeamassa
ajokaistaltaan, varoitus siitä ilmes-
tyy monitoiminäytölle ja varoitus-
summeri hälyttää varoittaakseen
kuljettajaa.
Kun varoitussummeri hälyttää, tar-
kasta autoa ympäröivä liikenneti-
lanne ja käytä ohjauspyörää
varovaisesti ohjataksesi autosi
takaisin valkoisten (keltaisten)
kaistamerkintöjen väliin.
Kaistavahti (LDA)
: Joissakin malleissa
Yhteenveto toiminnosta
Kaistalta poikkeamisesta varoittava toiminto
OM12K47FI.book Page 222 Thursday, July 14, 2016 10:33 AM

2234-5. Toyota Safety Sense
OM12K47FI
4
Ajaminen

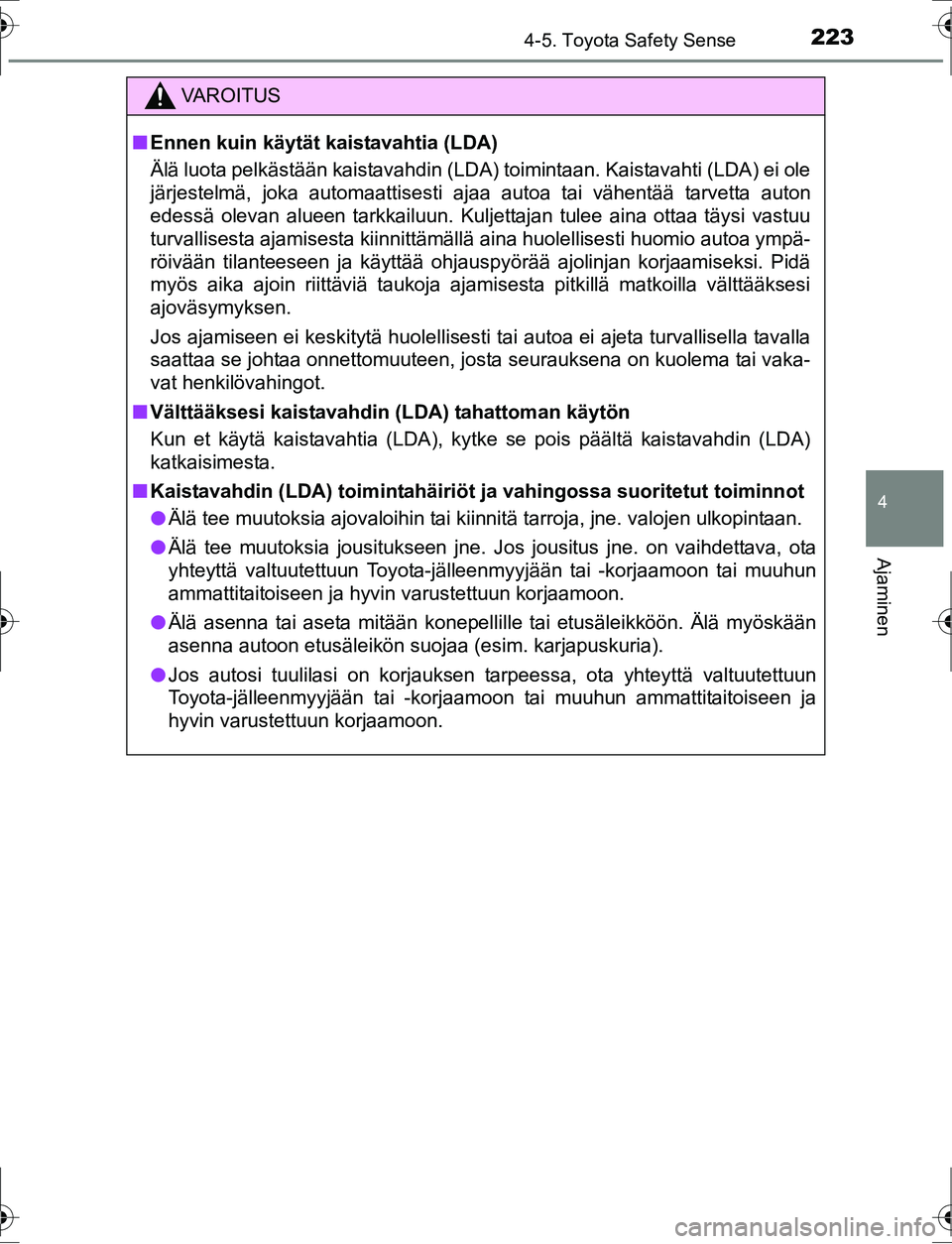

VA R O I T U S
nEnnen kuin käytät kaistavahtia (LDA)
Älä luota pelkästään kaistavahdin (LDA) toimintaan. Kaistavahti (LDA) ei ole
järjestelmä, joka automaattisesti ajaa autoa tai vähentää tarvetta auton
edessä olevan alueen tarkkailuun. Kuljettajan tulee aina ottaa täysi vastuu
turvallisesta ajamisesta kiinnittämällä aina huolellisesti huomio autoa ympä-
röivään tilanteeseen ja käyttää ohjauspyörää \
ajolinjan korjaamiseksi. Pidä
myös aika ajoin riittäviä taukoja ajamisesta pitkillä matkoilla välttääksesi
ajoväsymyksen.
Jos ajamiseen ei keskitytä huolellisesti tai autoa ei ajeta turvallisella tavalla
saattaa se johtaa onnettomuuteen, josta seurauksena on kuolema tai vaka-
vat henkilövahingot.
n Välttääksesi kaistavahdin (LDA) tahattoman käytön
Kun et käytä kaistavahtia (LDA), kytke se pois päältä kaistavahdin (LDA)
katkaisimesta.
n Kaistavahdin (LDA) toimintahäiriöt ja vahingossa suoritetut toiminnot
l Älä tee muutoksia ajovaloihin tai kiinnitä tarroja, jne. valojen ulkopintaan.
l Älä tee muutoksia jousitukseen jne. Jos jousitus jne. on vaihdettava, ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Älä asenna tai aseta mitään konepellille tai etusäleikköön. Älä myöskään
asenna autoon etusäleikön suojaa (esim. karjapuskuria).
l Jos autosi tuulilasi on korjauksen tarpeessa, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
OM12K47FI.book Page 223 Thursday, July 14, 2016 10:33 AM

2244-5. Toyota Safety Sense
OM12K47FI

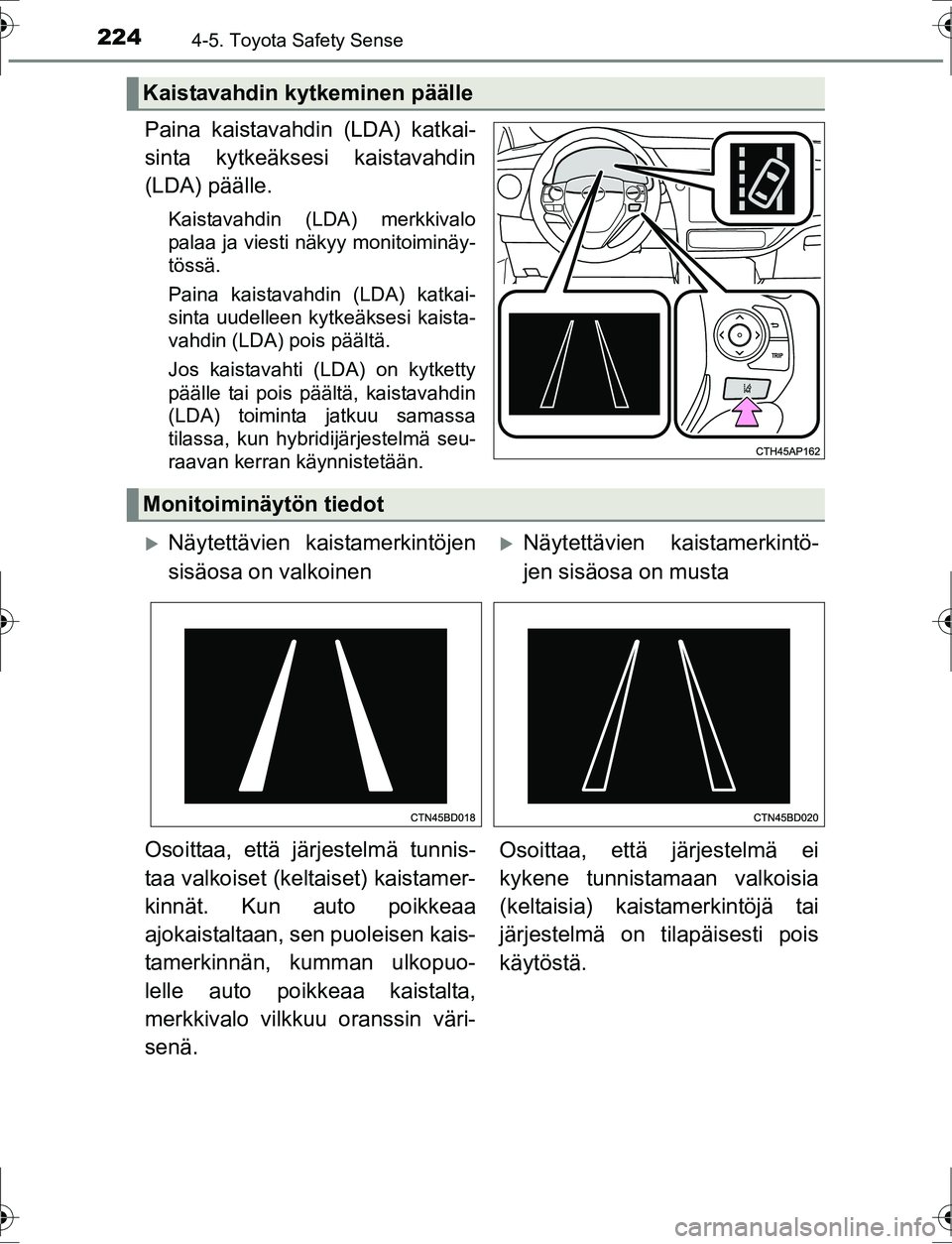

Paina kaistavahdin (LDA) katkai-
sinta kytkeäksesi kaistavahdin
(LDA) päälle.
Kaistavahdin (LDA) merkkivalo
palaa ja viesti näkyy monitoiminäy-
tössä.
Paina kaistavahdin (LDA) katkai-
sinta uudelleen kytkeäksesi kaista-
vahdin (LDA) pois päältä.
Jos kaistavahti (LDA) on kytketty
päälle tai pois päältä, kaistavahdin
(LDA) toiminta jatkuu samassa
tilassa, kun hybridijärjestelmä seu-
raavan kerran käynnistetään.
Kaistavahdin kytkeminen päälle
Monitoiminäytön tiedot
Näytettävien kaistamerkintöjen
sisäosa on valkoinenNäytettävien kaistamerkintö-
jen sisäosa on musta
Osoittaa, että järjestelmä tunnis-
taa valkoiset (keltaiset) kaistamer-
kinnät. Kun auto poikkeaa
ajokaistaltaan, sen puoleisen kais-
tamerkinnän, kumman ulkopuo-
lelle auto poikkeaa kaistalta,
merkkivalo vilkkuu oranssin väri-
senä. Osoittaa, että järjestelmä ei
kykene tunnistamaan valkoisia
(keltaisia) kaistamerkintöjä tai
järjestelmä on tilapäisesti pois
käytöstä.
OM12K47FI.book Page 224 Thursday, July 14, 2016 10:33 AM

2254-5. Toyota Safety Sense
OM12K47FI
4
Ajaminen

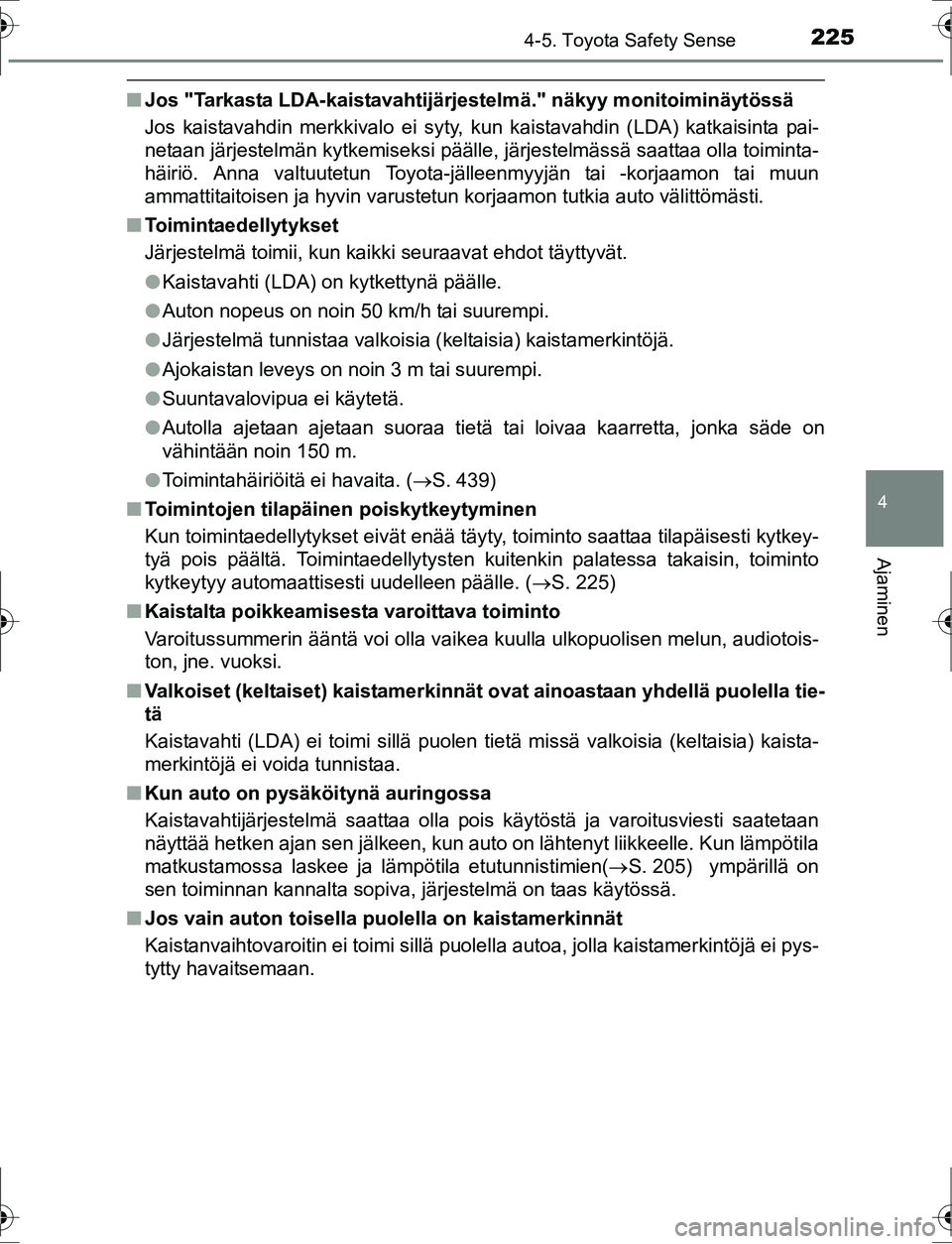

nJos "Tarkasta LDA-kaistavahtijärjestelmä." näkyy monitoiminäytössä
Jos kaistavahdin merkkivalo ei syty, kun kaistavahdin (LDA) katkaisinta pai-
netaan järjestelmän kytkemiseksi päälle, järjestelmässä saattaa olla toiminta-
häiriö. Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto välittömästi.
n Toimintaedellytykset
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
lKaistavahti (LDA) on kytkettynä päälle.
l Auton nopeus on noin 50 km/h tai suurempi.
l Järjestelmä tunnistaa valkoisia (keltaisia) kaistamerkintöjä.
l Ajokaistan leveys on noin 3 m tai suurempi.
l Suuntavalovipua ei käytetä.
l Autolla ajetaan ajetaan suoraa tietä tai loivaa kaarretta, jonka säde on
vähintään noin 150 m.
l Toimintahäiriöitä ei havaita. ( S. 439)
n Toimintojen tilapäinen poiskytkeytyminen
Kun toimintaedellytykset eivät enää täyty, toiminto saattaa tilapäisesti kytkey-
tyä pois päältä. Toimintaedellytysten kuitenkin palatessa takaisin, toiminto
kytkeytyy automaattisesti uudelleen päälle. ( S. 225)
n Kaistalta poikkeamisesta varoittava toiminto
Varoitussummerin ääntä voi olla vaikea kuulla ulkopuolisen melun, audiotois-
ton, jne. vuoksi.
n Valkoiset (keltaiset) kaistamerkinnät ovat ainoastaan yhdellä puolella tie-
tä
Kaistavahti (LDA) ei toimi sillä puolen tietä missä valkoisia (keltaisia) kaista-
merkintöjä ei voida tunnistaa.
n Kun auto on pysäköitynä auringossa
Kaistavahtijärjestelmä saattaa olla pois käytöstä ja varoitusviesti saatetaan
näyttää hetken ajan sen jälkeen, kun auto on lähtenyt liikkeelle. Kun lämpötila
matkustamossa laskee ja lämpötila etutunnistimien( S. 205) ympärillä on
sen toiminnan kannalta sopiva, järjestelmä on taas käytössä.
n Jos vain auton toisella puolella on kaistamerkinnät
Kaistanvaihtovaroitin ei toimi sillä puolella autoa, jolla kaistamerkintöjä ei pys-
tytty havaitsemaan.
OM12K47FI.book Page 225 Thursday, July 14, 2016 10:33 AM

2264-5. Toyota Safety Sense
OM12K47FIn

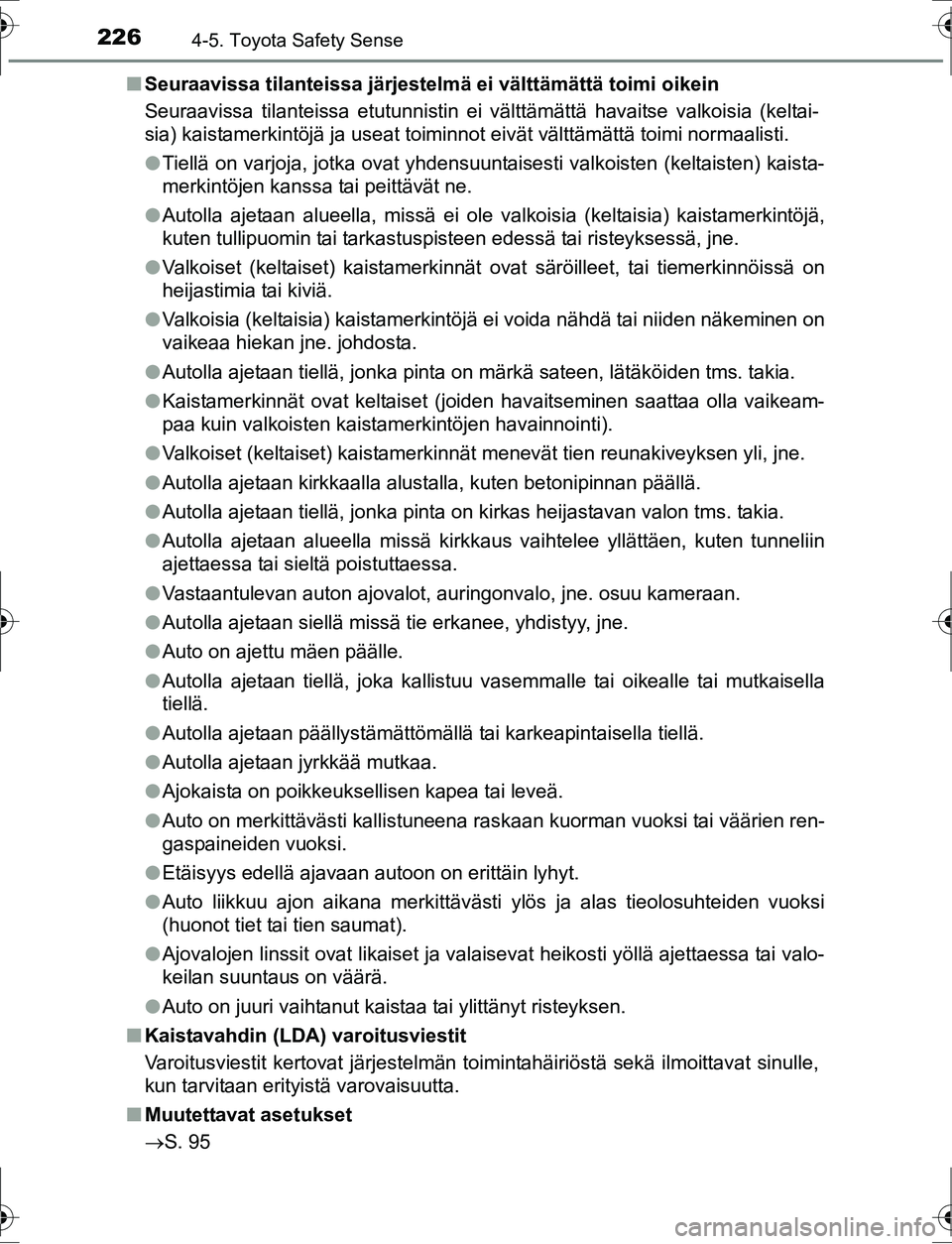

Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein
Seuraavissa tilanteissa etutunnistin ei välttämättä havaitse valkoisia (keltai-
sia) kaistamerkintöjä ja useat toiminnot eivät välttämättä toimi normaalisti.
lTiellä on varjoja, jotka ovat yhdensuuntaisesti valkoisten (keltaisten) kaista-
merkintöjen kanssa tai peittävät ne.
l Autolla ajetaan alueella, missä ei ole valkoisia (keltaisia) kaistamerkintöjä,
kuten tullipuomin tai tarkastuspisteen edessä tai risteyksessä, jne.
l Valkoiset (keltaiset) kaistamerkinnät ovat säröilleet, tai tiemerkinnöissä on
heijastimia tai kiviä.
l Valkoisia (keltaisia) kaistamerkintöjä ei voida nähdä tai niiden näkeminen on
vaikeaa hiekan jne. johdosta.
l Autolla ajetaan tiellä, jonka pinta on märkä sateen, lätäköiden tms. takia.
l Kaistamerkinnät ovat keltaiset (joiden havaitseminen saattaa olla vaikeam-
paa kuin valkoisten kaistamerkintöjen havainnointi).
l Valkoiset (keltaiset) kaistamerkinnät menevät tien reunakiveyksen yli, jne.
l Autolla ajetaan kirkkaalla alustalla, kuten betonipinnan päällä.
l Autolla ajetaan tiellä, jonka pinta on kirkas heijastavan valon tms. takia.
l Autolla ajetaan alueella missä kirkkaus vaihtelee yllättäen, kuten tunneliin
ajettaessa tai sieltä poistuttaessa.
l Vastaantulevan auton ajovalot, auringonvalo, jne. osuu kameraan.
l Autolla ajetaan siellä missä tie erkanee, yhdistyy, jne.
l Auto on ajettu mäen päälle.
l Autolla ajetaan tiellä, joka kallistuu va semmalle tai oikealle tai mutkaisella
tiellä.
l Autolla ajetaan päällystämättömällä tai karkeapintaisella tiellä.
l Autolla ajetaan jyrkkää mutkaa.
l Ajokaista on poikkeuksellisen kapea tai leveä.
l Auto on merkittävästi kallistuneena raskaan kuorman vuoksi tai väärien ren-
gaspaineiden vuoksi.
l Etäisyys edellä ajavaan autoon on erittäin lyhyt.
l Auto liikkuu ajon aikana merkittävästi ylös ja alas tieolosuhteiden vuoksi
(huonot tiet tai tien saumat).
l Ajovalojen linssit ovat likaiset ja valaisevat heikosti yöllä ajettaessa tai valo-
keilan suuntaus on väärä.
l Auto on juuri vaihtanut kaistaa tai ylittänyt risteyksen.
n Kaistavahdin (LDA) varoitusviestit
Varoitusviestit kertovat järjestelmän toimintahäiriöstä sekä ilmoittavat sinulle,
kun tarvitaan erityistä varovaisuutta.
n Muutettavat asetukset
S. 95
OM12K47FI.book Page 226 Thursday, July 14, 2016 10:33 AM

2274-5. Toyota Safety Sense
OM12K47FI
4
Ajaminen

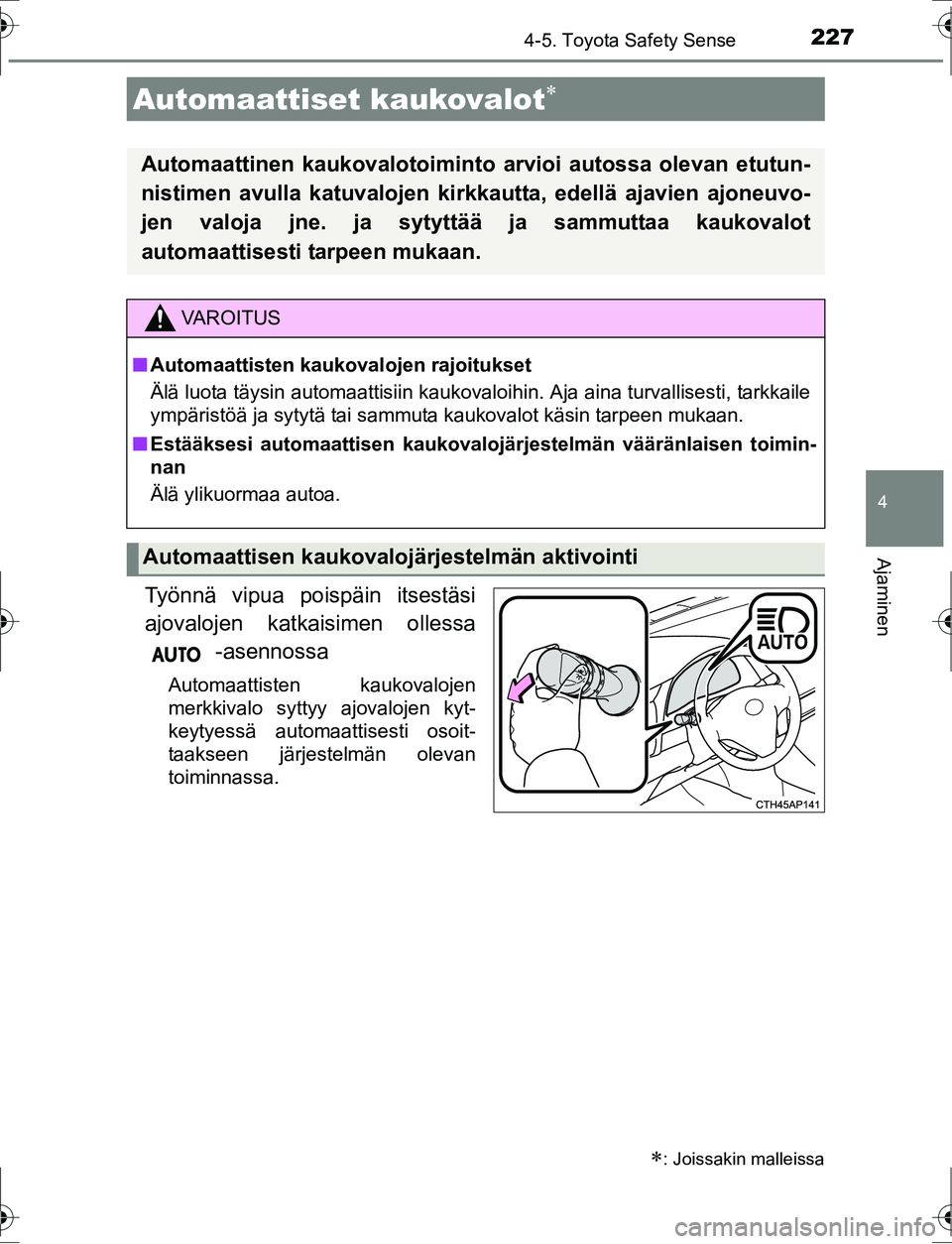

Työnnä vipua poispäin itsestäsi
ajovalojen katkaisimen ollessa -asennossa
Automaattisten kaukovalojen
merkkivalo syttyy ajovalojen kyt-
keytyessä automaattisesti osoit-
taakseen järjestelmän olevan
toiminnassa.
Automaattiset kaukovalot
: Joissakin malleissa
Automaattinen kaukovalotoimint o arvioi autossa olevan etutun-
nistimen avulla katuvalojen kirk kautta, edellä ajavien ajoneuvo-
jen valoja jne. ja sytyttää ja sammuttaa kaukovalot
automaattisesti tarpeen mukaan.
VA R O I T U S
n Automaattisten kaukovalojen rajoitukset
Älä luota täysin automaattisiin kaukovaloihin. Aja aina turvallisesti, tarkkaile
ympäristöä ja sytytä tai sammuta kaukovalot käsin tarpeen mukaan.
n Estääksesi automaattisen kaukovaloj ärjestelmän vääränlaisen toimin-
nan
Älä ylikuormaa autoa.
Automaattisen kaukovalojärjestelmän aktivointi
OM12K47FI.book Page 227 Thursday, July 14, 2016 10:33 AM

2284-5. Toyota Safety Sense
OM12K47FIn

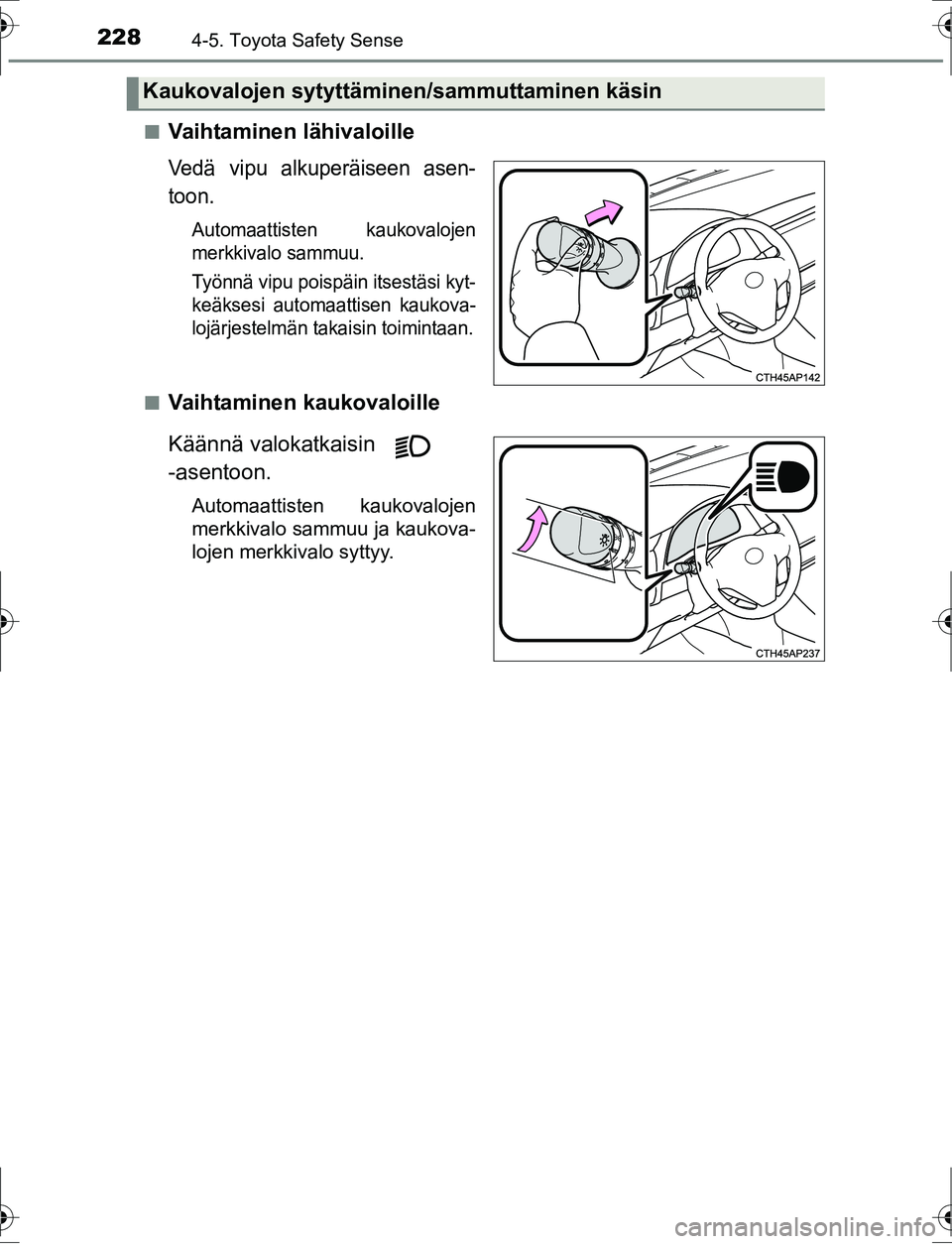

Vaihtaminen lähivaloille
Vedä vipu alkuperäiseen asen-
toon.
Automaattisten kaukovalojen
merkkivalo sammuu.
Työnnä vipu poispäin itsestäsi kyt-
keäksesi automaattisen kaukova-
lojärjestelmän takaisin toimintaan.
nVaihtaminen kaukovaloille
Käännä valokatkaisin
-asentoon.
Automaattisten kaukovalojen
merkkivalo sammuu ja kaukova-
lojen merkkivalo syttyy.
Kaukovalojen sytyttämi
nen/sammuttaminen käsin
OM12K47FI.book Page 228 Thursday, July 14, 2016 10:33 AM

2294-5. Toyota Safety Sense
OM12K47FI
4
Ajaminen

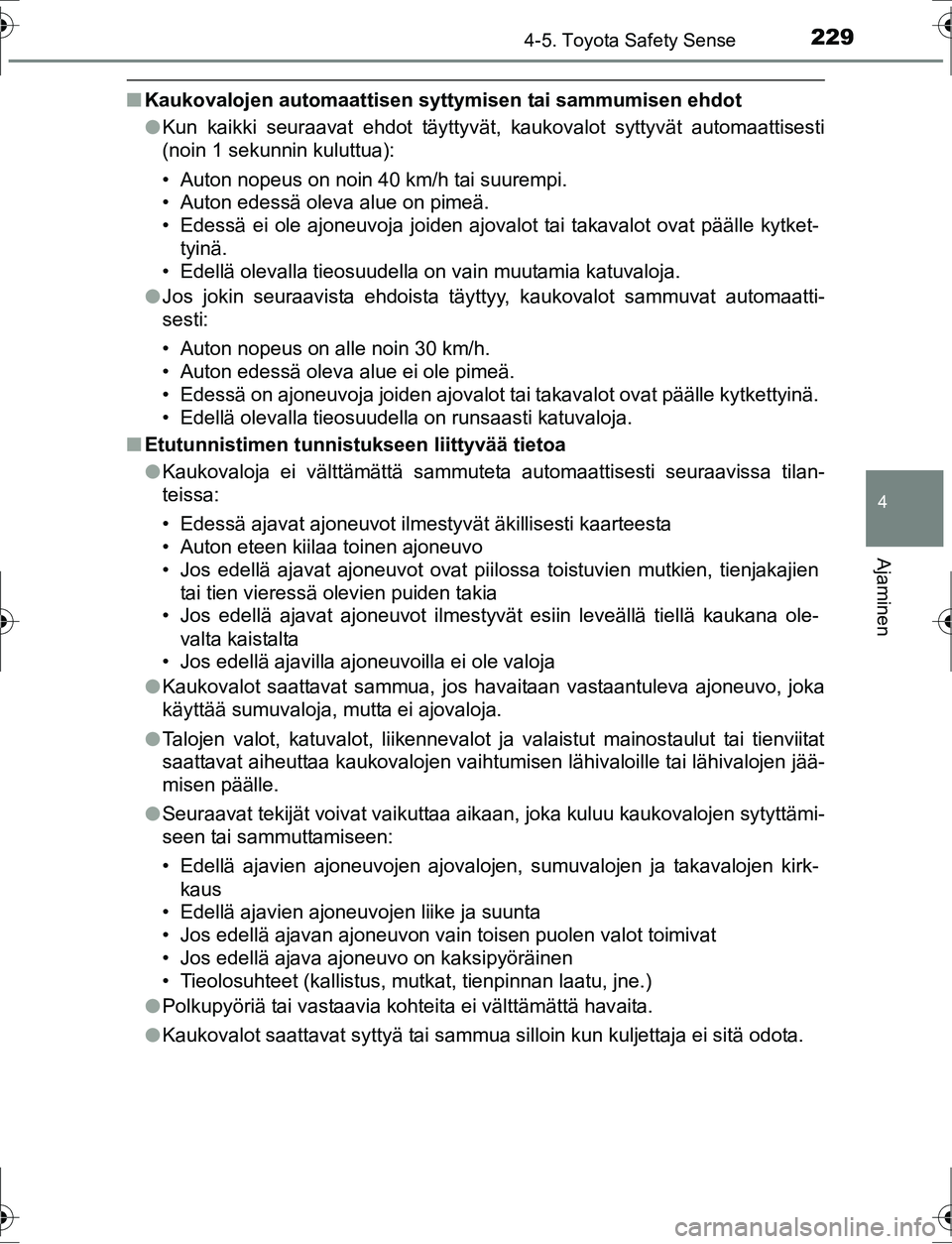

nKaukovalojen automaattisen syt tymisen tai sammumisen ehdot
l Kun kaikki seuraavat ehdot täyttyvät, kaukovalot syttyvät automaattisesti
(noin 1 sekunnin kuluttua):
• Auton nopeus on noin 40 km/h tai suurempi.
• Auton edessä oleva alue on pimeä.
• Edessä ei ole ajoneuvoja joiden ajovalot tai takavalot ovat päälle kytket-
tyinä.
• Edellä olevalla tieosuudella on vain muutamia katuvaloja.
l Jos jokin seuraavista ehdoista täyttyy, kaukovalot sammuvat automaatti-
sesti:
• Auton nopeus on alle noin 30 km/h.
• Auton edessä oleva alue ei ole pimeä.
• Edessä on ajoneuvoja joiden ajovalot tai takavalot ovat päälle kytkettyinä.
• Edellä olevalla tieosuudella on runsaasti katuvaloja.
n Etutunnistimen tunnis tukseen liittyvää tietoa
l Kaukovaloja ei välttämättä sammuteta automaattisesti seuraavissa tilan-
teissa:
• Edessä ajavat ajoneuvot ilmestyvät äkillisesti kaarteesta
• Auton eteen kiilaa toinen ajoneuvo
• Jos edellä ajavat ajoneuvot ovat piilossa toistuvien mutkien, tienjakajien
tai tien vieressä olevien puiden takia
• Jos edellä ajavat ajoneuvot ilmestyvät esiin leveällä tiellä kaukana ole-
valta kaistalta
• Jos edellä ajavilla ajoneuvoilla ei ole valoja
l Kaukovalot saattavat sammua, jos havaitaan vastaantuleva ajoneuvo, joka
käyttää sumuvaloja, mutta ei ajovaloja.
l Talojen valot, katuvalot, liikennevalot ja valaistut mainostaulut tai tienviitat
saattavat aiheuttaa kaukovalojen vaihtumisen lähivaloille tai lähivalojen jää-
misen päälle.
l Seuraavat tekijät voivat vaikuttaa aikaan, joka kuluu kaukovalojen sytyttämi-
seen tai sammuttamiseen:
• Edellä ajavien ajoneuvojen ajovalojen, sumuvalojen ja takavalojen kirk-
kaus
• Edellä ajavien ajoneuvojen liike ja suunta
• Jos edellä ajavan ajoneuvon vain toisen puolen valot toimivat
• Jos edellä ajava ajoneuvo on kaksipyöräinen
• Tieolosuhteet (kallistus, mutkat, tienpinnan laatu, jne.)
l Polkupyöriä tai vastaavia kohteita ei välttämättä havaita.
l Kaukovalot saattavat syttyä tai sammua silloin kun kuljettaja ei sitä odota.
OM12K47FI.book Page 229 Thursday, July 14, 2016 10:33 AM

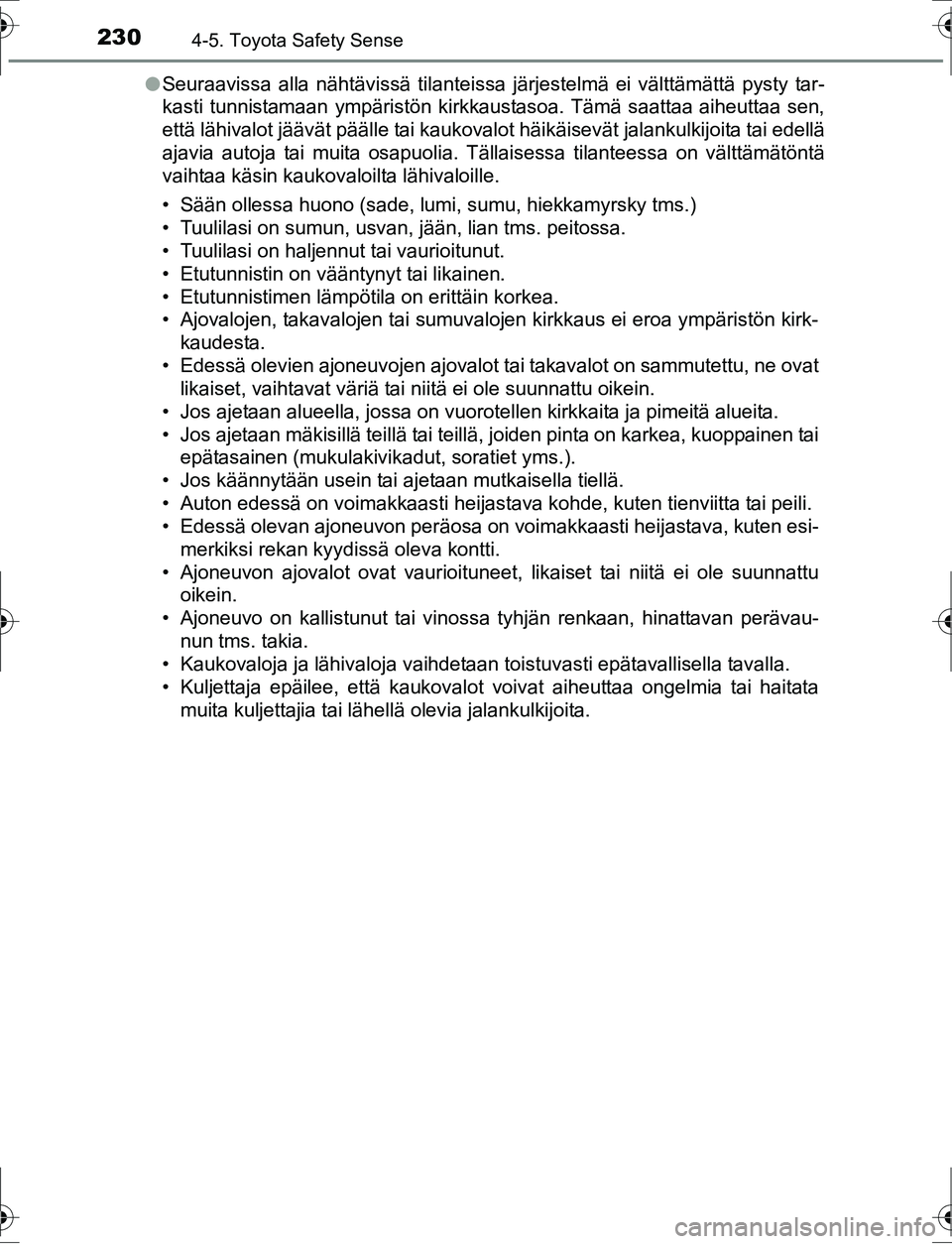

2304-5. Toyota Safety Sense
OM12K47FIl
Seuraavissa alla nähtävissä tilanteissa järjestelmä ei välttämättä pysty tar-
kasti tunnistamaan ympäristön kirkkaustasoa. Tämä saattaa aiheuttaa sen,
että lähivalot jäävät päälle tai kaukoval ot häikäisevät jalankulkijoita tai edellä
ajavia autoja tai muita osapuolia. Tällaisessa tilanteessa on välttämätöntä
vaihtaa käsin kaukovaloilta lähivaloille.
• Sään ollessa huono (sade, lumi, sumu, hiekkamyrsky tms.)
• Tuulilasi on sumun, usvan, jään, lian tms. peitossa.
• Tuulilasi on haljennut tai vaurioitunut.
• Etutunnistin on vääntynyt tai likainen.
• Etutunnistimen lämpötila on erittäin korkea.
• Ajovalojen, takavalojen tai sumuvalojen kirkkaus ei eroa ympäristön kirk-
kaudesta.
• Edessä olevien ajoneuvojen ajovalot tai takavalot on sammutettu, ne ovat likaiset, vaihtavat väriä tai niitä ei ole suunnattu oikein.
• Jos ajetaan alueella, jossa on vuorotellen kirkkaita ja pimeitä alueita.
• Jos ajetaan mäkisillä teillä tai teillä, joiden pinta on karkea, kuoppainen tai epätasainen (mukulakivikadut, soratiet yms.).
• Jos käännytään usein tai ajetaan mutkaisella tiellä.
• Auton edessä on voimakkaasti heijastava kohde, kuten tienviitta tai peili.
• Edessä olevan ajoneuvon peräosa on voimakkaasti heijastava, kuten esi- merkiksi rekan kyydissä oleva kontti.
• Ajoneuvon ajovalot ovat vaurioituneet, likaiset tai niitä ei ole suunnattu oikein.
• Ajoneuvo on kallistunut tai vinossa tyhjän renkaan, hinattavan perävau- nun tms. takia.
• Kaukovaloja ja lähivaloja vaihdetaan toistuvasti epätavallisella tavalla.
• Kuljettaja epäilee, että kaukovalot voivat aiheuttaa ongelmia tai haitata muita kuljettajia tai lähellä olevia jalankulkijoita.
OM12K47FI.book Page 230 Thursday, July 14, 2016 10:33 AM
