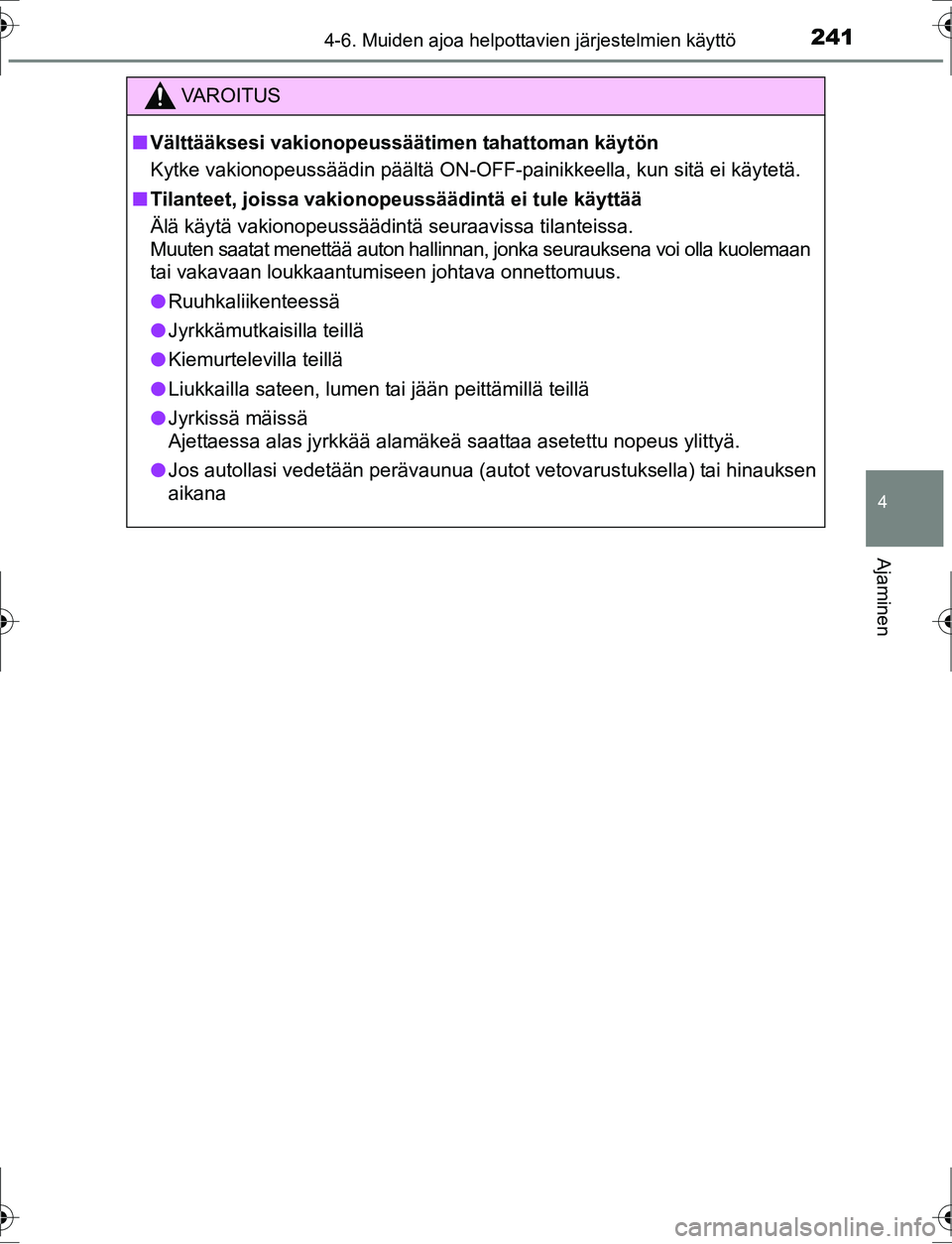

Page 241 of 542

2414-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12K47FI
4
Ajaminen
VA R O I T U S
nVälttääksesi vakionopeussäät imen tahattoman käytön
Kytke vakionopeussäädin päältä ON-OFF-painikkeella, kun sitä ei käytetä.
n Tilanteet, joissa vakionopeussäädintä ei tule käyttää
Älä käytä vakionopeussäädintä seuraavissa tilanteis\
sa.
Muuten saatat menettää auton hallinnan, jonka seurauksena voi olla kuolemaan
tai vakavaan loukkaantumiseen johtava onnettomuus.
l Ruuhkaliikenteessä
l Jyrkkämutkaisilla teillä
l Kiemurtelevilla teillä
l Liukkailla sateen, lumen tai jään peittämillä teillä
l Jyrkissä mäissä
Ajettaessa alas jyrkkää alamäkeä saattaa asetettu nopeus ylittyä.
l Jos autollasi vedetään perävaunua (autot vetovarustuksella) tai hinauksen
aikana
OM12K47FI.book Page 241 Thursday, July 14, 2016 10:33 AM
Page 242 of 542

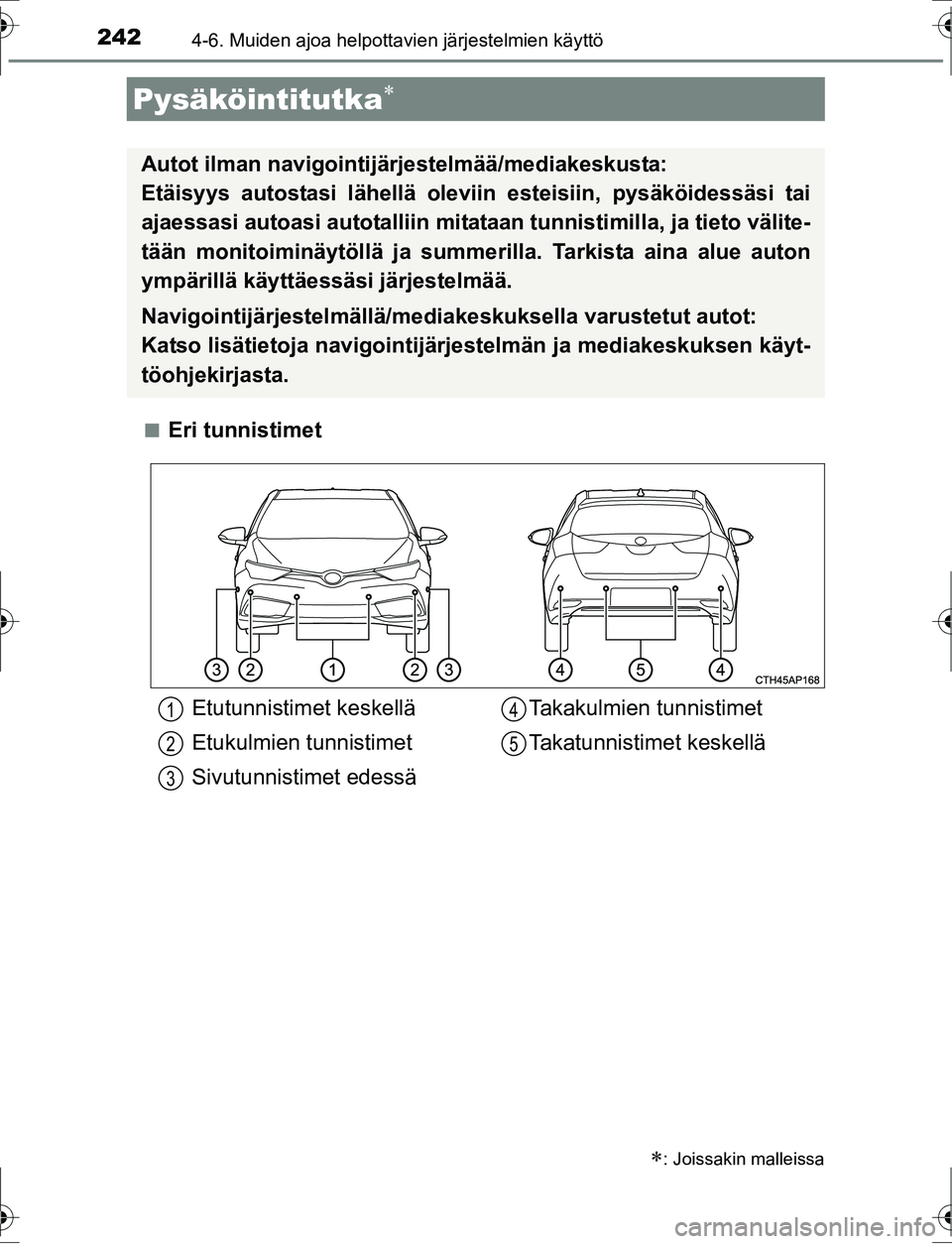

2424-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12K47FIn
Eri tunnistimet
Pysäköintitutka
: Joissakin malleissa
Autot ilman navigointijärjestelmää/mediakeskusta:
Etäisyys autostasi lähellä oleviin esteisiin, pysäköidessäsi tai
ajaessasi autoasi autota
lliin mitataan tunnistimilla, ja tieto välite-
tään monitoiminäytöllä ja summer illa. Tarkista aina alue auton
ympärillä käyttäessäsi järjestelmää.
Navigointijärjestelmällä/mediakeskuksella varustetut autot:
Katso lisätietoja navigointijärjestelmän ja mediakeskuksen käyt-
töohjekirjasta.
Etutunnistimet keskellä
Etukulmien tunnistimet
Sivutunnistimet edessä Takakulmien tunnistimet
Takatunnistimet keskellä1
2
3
4
5
OM12K47FI.book Page 242 Thursday, July 14, 2016 10:33 AM
Page 243 of 542

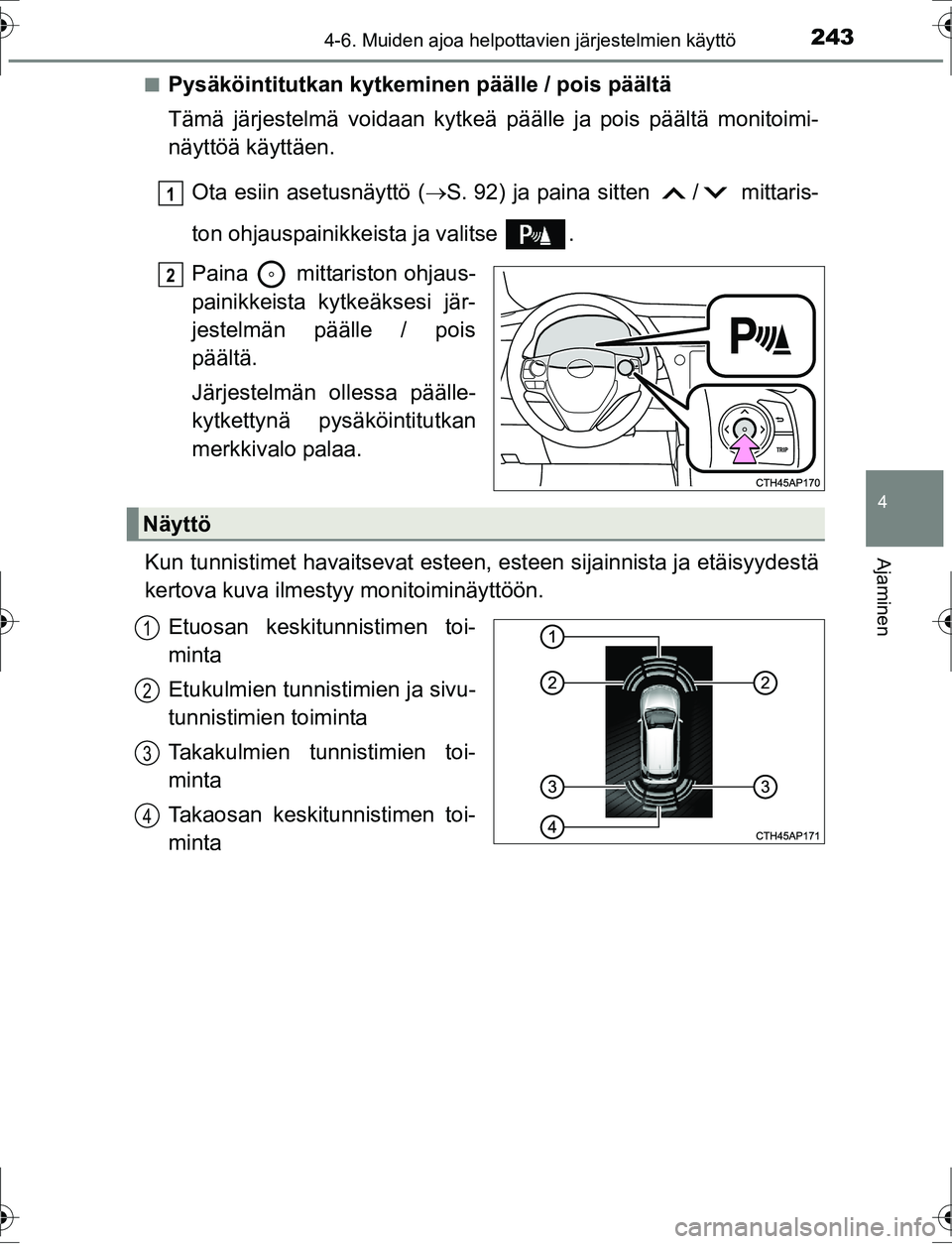

2434-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12K47FI
4
Ajaminen
nPysäköintitutkan kytkeminen päälle / pois päältä
Tämä järjestelmä voidaan kytkeä päälle ja pois päältä monitoimi-
näyttöä käyttäen.
Ota esiin asetusnäyttö ( S. 92) ja paina sitten / mittaris-
ton ohjauspainikkeista ja valitse .
Paina mittariston ohjaus-
painikkeista kytkeäksesi jär-
jestelmän päälle / pois
päältä.
Järjestelmän ollessa päälle-
kytkettynä pysäköintitutkan
merkkivalo palaa.
Kun tunnistimet havaitsevat esteen, esteen sijainnista ja etäisyydestä
kertova kuva ilmestyy monitoiminäyttöön.
Etuosan keskitunnistimen toi-
minta
Etukulmien tunnistimien ja sivu-
tunnistimien toiminta
Takakulmien tunnistimien toi-
minta
Takaosan keskitunnistimen toi-
minta
1
2
Näyttö
1
2
3
4
OM12K47FI.book Page 243 Thursday, July 14, 2016 10:33 AM
Page 244 of 542

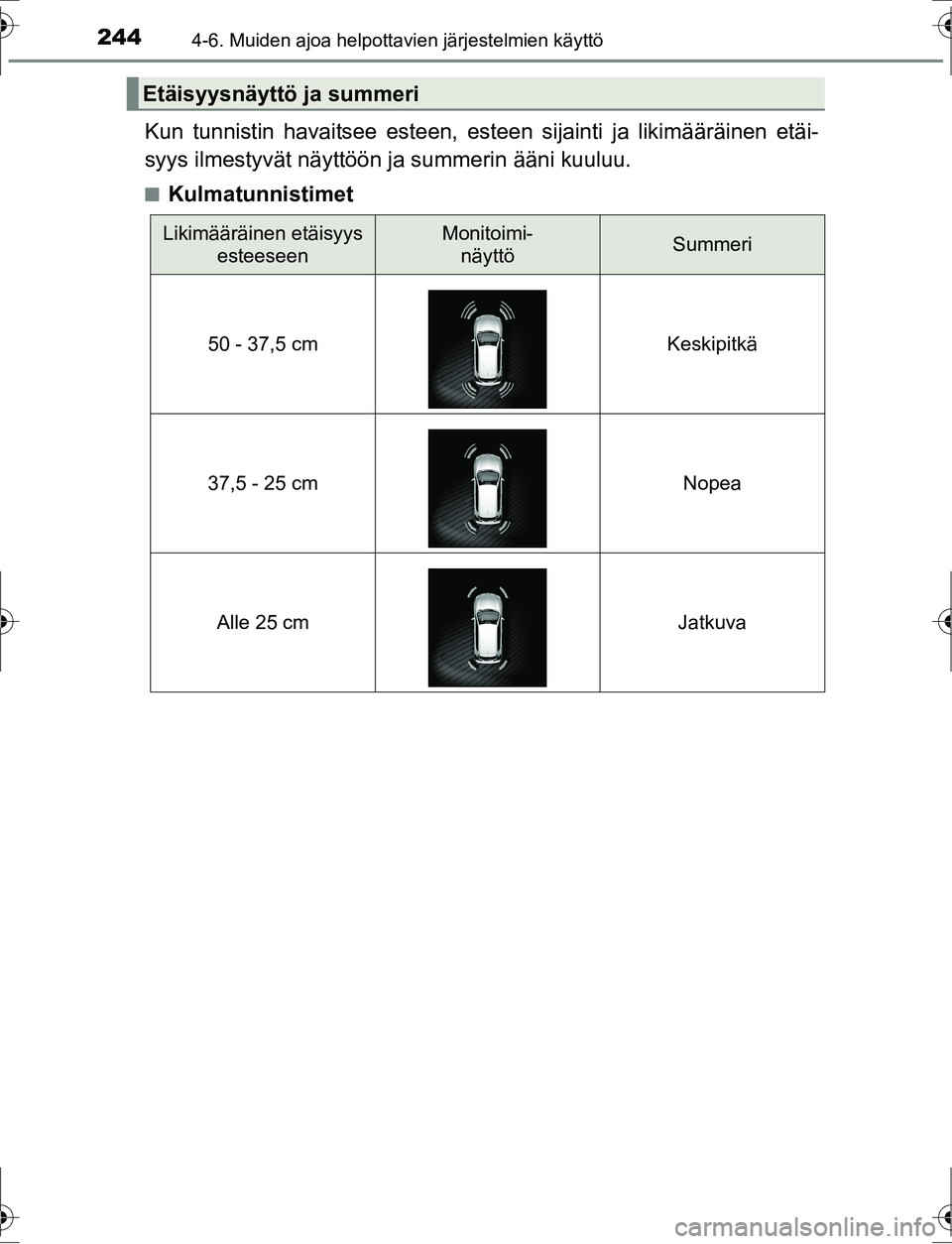

2444-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12K47FI
Kun tunnistin havaitsee esteen, esteen sijainti ja likimääräinen etäi-
syys ilmestyvät näyttöön ja summerin ääni kuuluu.
nKulmatunnistimet
Etäisyysnäyttö ja summeri
Likimääräinen etäisyys esteeseenMonitoimi-näyttöSummeri
50 - 37,5 cm Keskipitkä
37,5 - 25 cm Nopea
Alle 25 cm Jatkuva
OM12K47FI.book Page 244 Thursday, July 14, 2016 10:33 AM
Page 245 of 542

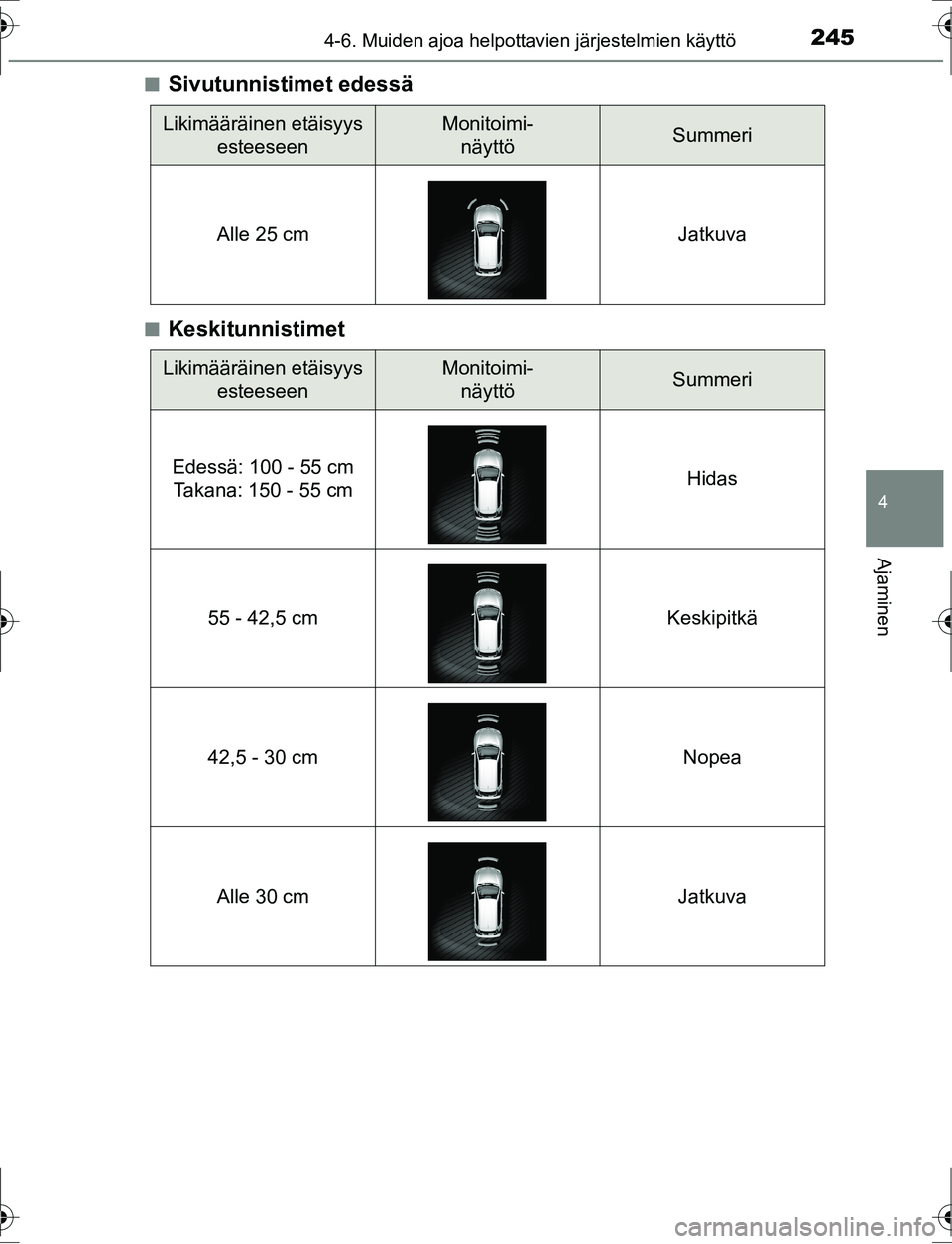

2454-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12K47FI
4
Ajaminen
nSivutunnistimet edessä
nKeskitunnistimet
Likimääräinen etäisyys esteeseenMonitoimi-näyttöSummeri
Alle 25 cm Jatkuva
Likimääräinen etäisyys esteeseenMonitoimi-näyttöSummeri
Edessä: 100 - 55 cm Takana: 150 - 55 cm Hidas
55 - 42,5 cm Keskipitkä
42,5 - 30 cm Nopea
Alle 30 cm Jatkuva
OM12K47FI.book Page 245 Thursday, July 14, 2016 10:33 AM
Page 246 of 542

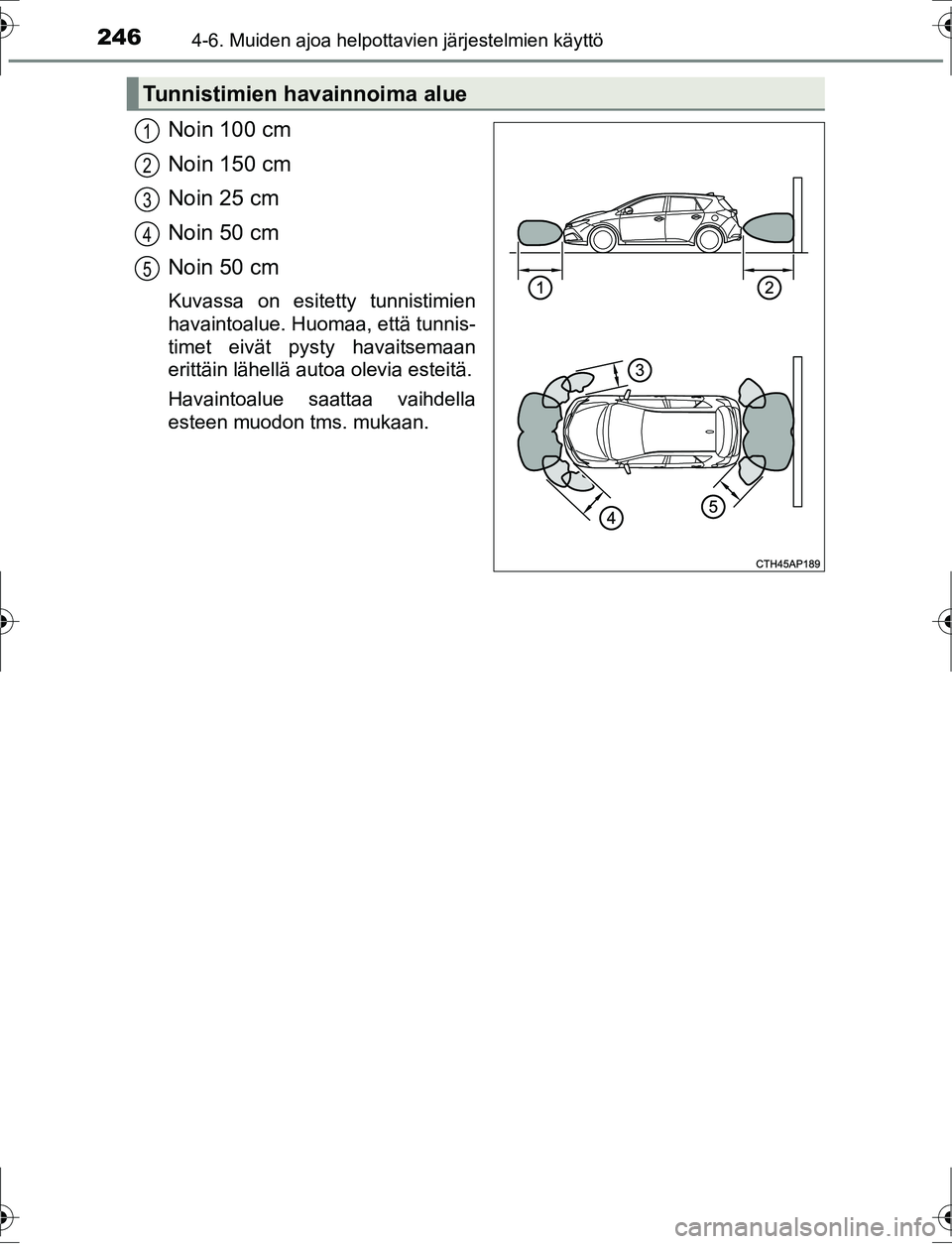

2464-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12K47FI
Noin 100 cm
Noin 150 cm
Noin 25 cm
Noin 50 cm
Noin 50 cm
Kuvassa on esitetty tunnistimien
havaintoalue. Huomaa, että tunnis-
timet eivät pysty havaitsemaan
erittäin lähellä autoa olevia esteitä.
Havaintoalue saattaa vaihdella
esteen muodon tms. mukaan.
Tunnistimien havainnoima alue
1
2
3
4
5
OM12K47FI.book Page 246 Thursday, July 14, 2016 10:33 AM

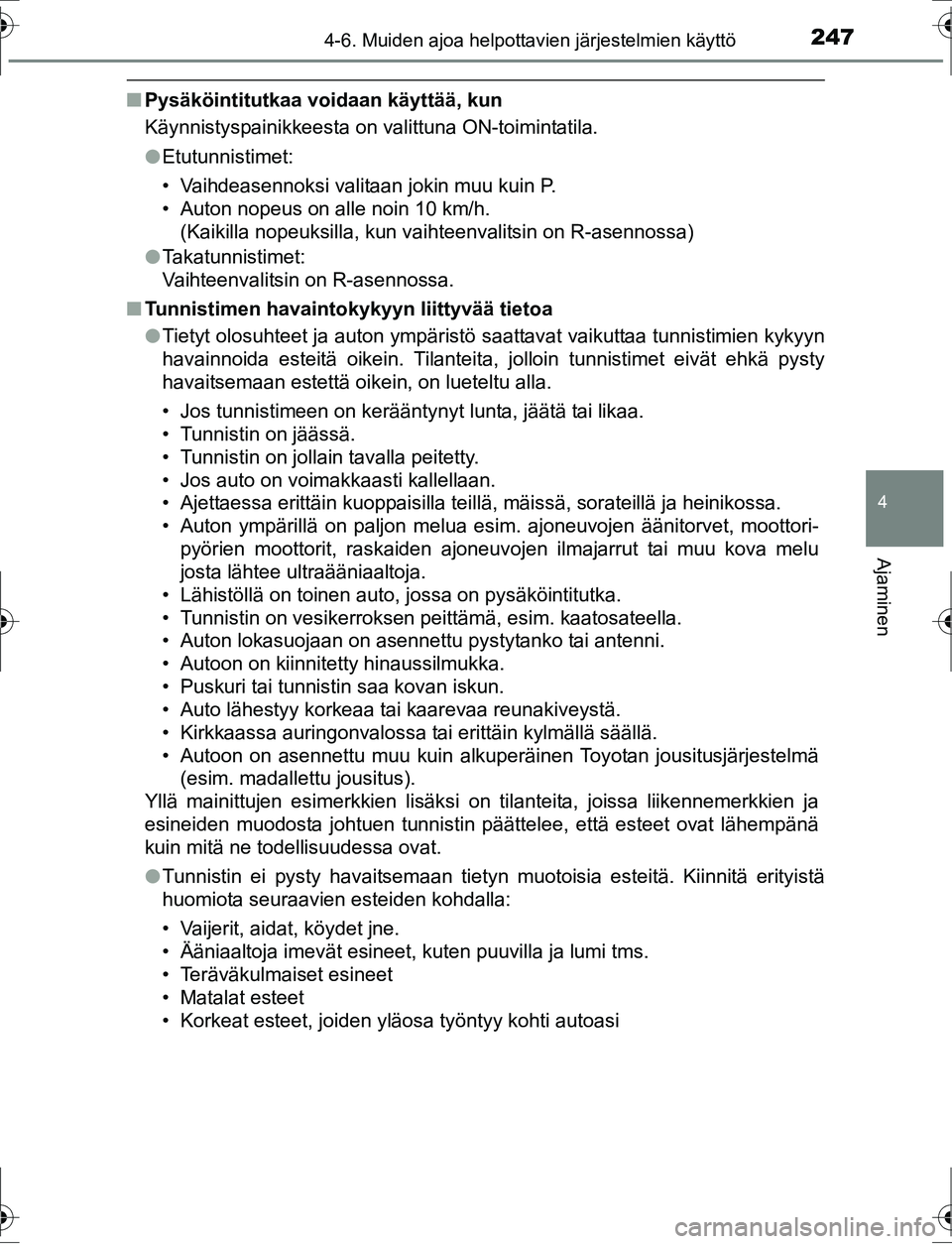

Page 247 of 542

2474-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12K47FI
4
Ajaminen
nPysäköintitutkaa voidaan käyttää, kun
Käynnistyspainikkeesta on valittuna ON-toimintatila.
lEtutunnistimet:
• Vaihdeasennoksi valitaan jokin muu kuin P.
• Auton nopeus on alle noin 10 km/h.
(Kaikilla nopeuksilla, kun vaihteenvalitsin on R-asennossa)
l Takatunnistimet:
Vaihteenvalitsin on R-asennossa.
n Tunnistimen havaintokykyyn liittyvää tietoa
lTietyt olosuhteet ja auton ympäristö saattavat vaikuttaa tunnistimien kykyyn
havainnoida esteitä oikein. Tilanteita, jolloin tunnistimet eivät ehkä pysty
havaitsemaan estettä oikein, on lueteltu alla.
• Jos tunnistimeen on kerääntynyt lunta, jäätä tai likaa.
• Tunnistin on jäässä.
• Tunnistin on jollain tavalla peitetty.
• Jos auto on voimakkaasti kallellaan.
• Ajettaessa erittäin kuoppaisilla teillä, mäissä, sorateillä ja heinikossa.
• Auton ympärillä on paljon melua esim. ajoneuvojen äänitorvet, moottori-
pyörien moottorit, raskaiden ajoneuvojen ilmajarrut tai muu kova melu
josta lähtee ultraääniaaltoja.
• Lähistöllä on toinen auto, jossa on pysäköintitutka.
• Tunnistin on vesikerroksen peittämä, esim. kaatosateella.
• Auton lokasuojaan on asennettu pystytanko tai antenni.
• Autoon on kiinnitetty hinaussilmukka.
• Puskuri tai tunnistin saa kovan iskun.
• Auto lähestyy korkeaa tai kaarevaa reunakiveystä.
• Kirkkaassa auringonvalossa tai erittäin kylmällä säällä.
• Autoon on asennettu muu kuin alkuperäinen Toyotan jousitusjärjestelmä (esim. madallettu jousitus).
Yllä mainittujen esimerkkien lisäksi on tilanteita, joissa liikennemerkkien ja
esineiden muodosta johtuen tunnistin päättelee, että esteet ovat lähempänä
kuin mitä ne todellisuudessa ovat.
l Tunnistin ei pysty havaitsemaan tietyn muotoisia esteitä. Kiinnitä erityistä
huomiota seuraavien esteiden kohdalla:
• Vaijerit, aidat, köydet jne.
• Ääniaaltoja imevät esineet, kuten puuvilla ja lumi tms.
• Teräväkulmaiset esineet
• Matalat esteet
• Korkeat esteet, joiden yläosa työntyy kohti autoasi
OM12K47FI.book Page 247 Thursday, July 14, 2016 10:33 AM
Page 248 of 542

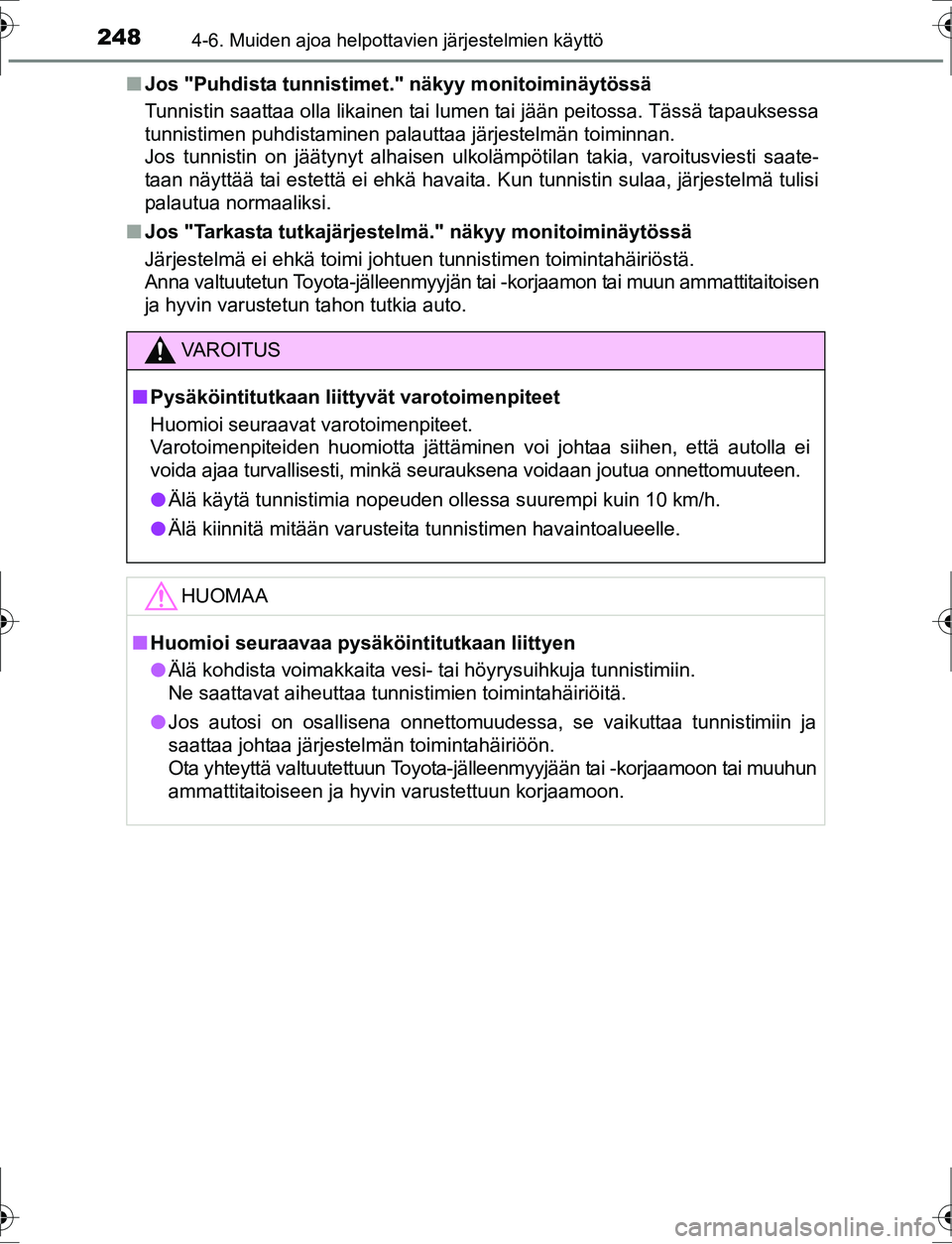

2484-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12K47FIn
Jos "Puhdista tunnistime t." näkyy monitoiminäytössä
Tunnistin saattaa olla likainen tai lumen tai jään peitossa. Tässä tapauksessa
tunnistimen puhdistaminen palauttaa järjestelmän toiminnan.
Jos tunnistin on jäätynyt alhaisen ulkolämpötilan takia, varoitusviesti saate-
taan näyttää tai estettä ei ehkä havaita. Kun tunnistin sulaa, järjestelmä tulisi
palautua normaaliksi.
n Jos "Tarkasta tutkajärjestel mä." näkyy monitoiminäytössä
Järjestelmä ei ehkä toimi johtuen tunnistimen toimintahäiriöstä.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen
ja hyvin varustetun tahon tutkia auto.
VA R O I T U S
n Pysäköintitutkaan liit tyvät varotoimenpiteet
Huomioi seuraavat varotoimenpiteet.
Varotoimenpiteiden huomiotta jättäminen voi johtaa siihen, että autolla ei
voida ajaa turvallisesti, minkä seurauksena voidaan joutua onnettomuuteen.
l Älä käytä tunnistimia nopeuden ollessa suurempi kuin 10 km/h.
l Älä kiinnitä mitään varusteita tunnistimen havaintoalueelle.
HUOMAA
nHuomioi seuraavaa pysäköi ntitutkaan liittyen
l Älä kohdista voimakkaita vesi- tai höyrysuihkuja tunnistimiin.
Ne saattavat aiheuttaa tunnistimien toimintahäiriöitä.
l Jos autosi on osallisena onnettomuudessa, se vaikuttaa tunnistimiin ja
saattaa johtaa järjestelmän toimintahäiriöön.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.
OM12K47FI.book Page 248 Thursday, July 14, 2016 10:33 AM
Page 249 of 542

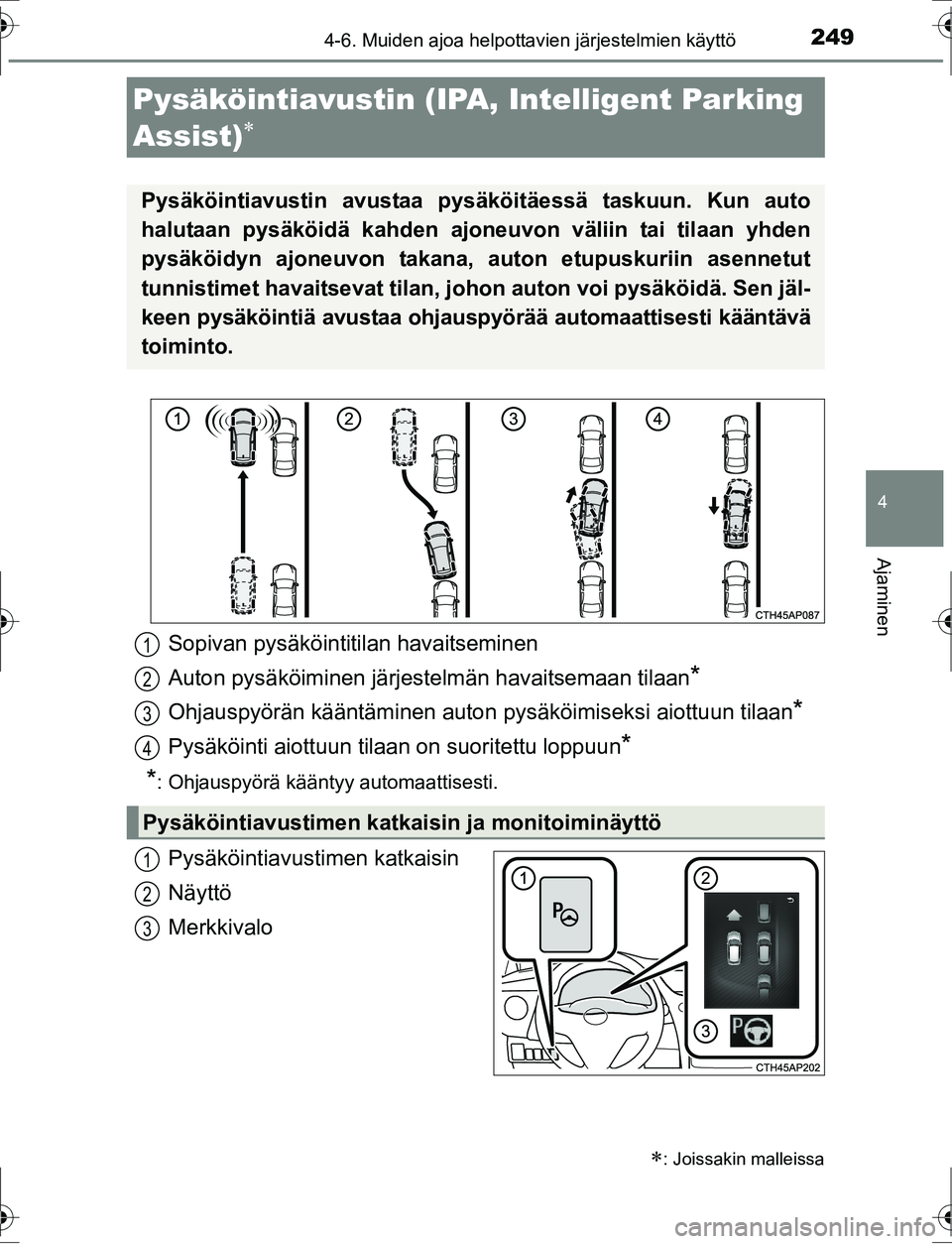

2494-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12K47FI
4
Ajaminen
Pysäköintiavustimen katkaisin
Näyttö
Merkkivalo
Pysäköintiavustin (IPA, Intelligent Parking
Assist)
: Joissakin malleissa
Pysäköintiavustin avustaa pysäköitäessä taskuun. Kun auto
halutaan pysäköidä kahden ajoneuvon väliin tai tilaan yhden
pysäköidyn ajoneuvon takana, auton etupuskuriin asennetut
tunnistimet havaitsevat tilan, johon auton voi pysäköidä. Sen jäl-
keen pysäköintiä avustaa ohjauspyörää automaattisesti kääntävä
toiminto.
Sopivan pysäköintitilan havaitseminen
Auton pysäköiminen järjestelmän havaitsemaan tilaan
*
Ohjauspyörän kääntäminen auton pysäköimiseksi aiottuun tilaan*
Pysäköinti aiottuun tilaan on suoritettu loppuun*
*
: Ohjauspyörä kääntyy automaattisesti.
Pysäköintiavustimen katka isin ja monitoiminäyttö
1
2
3
4
1
2
3
OM12K47FI.book Page 249 Thursday, July 14, 2016 10:33 AM
Page 250 of 542

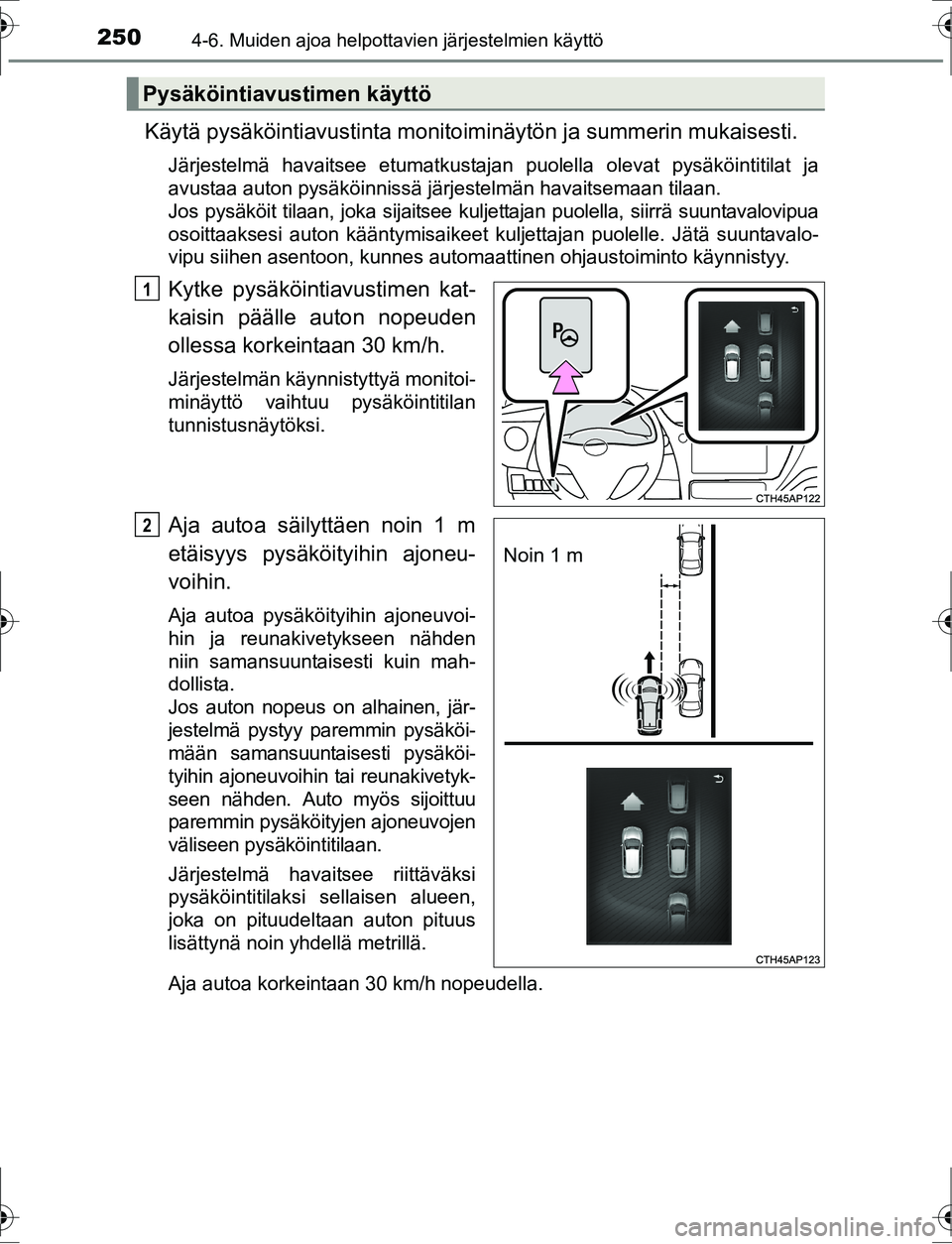

2504-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12K47FI
Käytä pysäköintiavustinta monitoiminäytön ja summerin mukaisesti.
Järjestelmä havaitsee etumatkustajan puolella olevat pysäköintitilat ja
avustaa auton pysäköinnissä järjestelmän havaitsemaan tilaan.
Jos pysäköit tilaan, joka sijaitsee kuljettajan puolella, siirrä suuntavalovipua
osoittaaksesi auton kääntymisaikeet kuljettajan puolelle. Jätä suuntavalo-
vipu siihen asentoon, kunnes automaattinen ohjaustoiminto käynnistyy.
Kytke pysäköintiavustimen kat-
kaisin päälle auton nopeuden
ollessa korkeintaan 30 km/h.
Järjestelmän käynnistyttyä monitoi-
minäyttö vaihtuu pysäköintitilan
tunnistusnäytöksi.
Aja autoa säilyttäen noin 1 m
etäisyys pysäköityihin ajoneu-
voihin.
Aja autoa pysäköityihin ajoneuvoi-
hin ja reunakivetykseen nähden
niin samansuuntaisesti kuin mah-
dollista.
Jos auton nopeus on alhainen, jär-
jestelmä pystyy paremmin pysäköi-
mään samansuuntaisesti pysäköi-
tyihin ajoneuvoihin tai reunakivetyk-
seen nähden. Auto myös sijoittuu
paremmin pysäköityjen ajoneuvojen
väliseen pysäköintitilaan.
Järjestelmä havaitsee riittäväksi
pysäköintitilaksi sellaisen alueen,
joka on pituudeltaan auton pituus
lisättynä noin yhdellä metrillä.
Aja autoa korkeintaan 30 km/h nopeudella.
Pysäköintiavustimen käyttö
1
Noin 1 m
2
