TOYOTA AURIS HYBRID 2017 Instructieboekje (in Dutch)

5118-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)
8
Bij problemen
Plaats wielblokken.
Draai de wielmoeren iets los
(één slag).
Draai deel A van de krik met de
hand aan totdat de uitsparing in
de kop van de krik in contact
komt met het kriksteunpunt.
De aanduidingen van de kriksteun-
punten bevinden zich onder de
dorpel. Deze duiden de kriksteun-
punten aan.

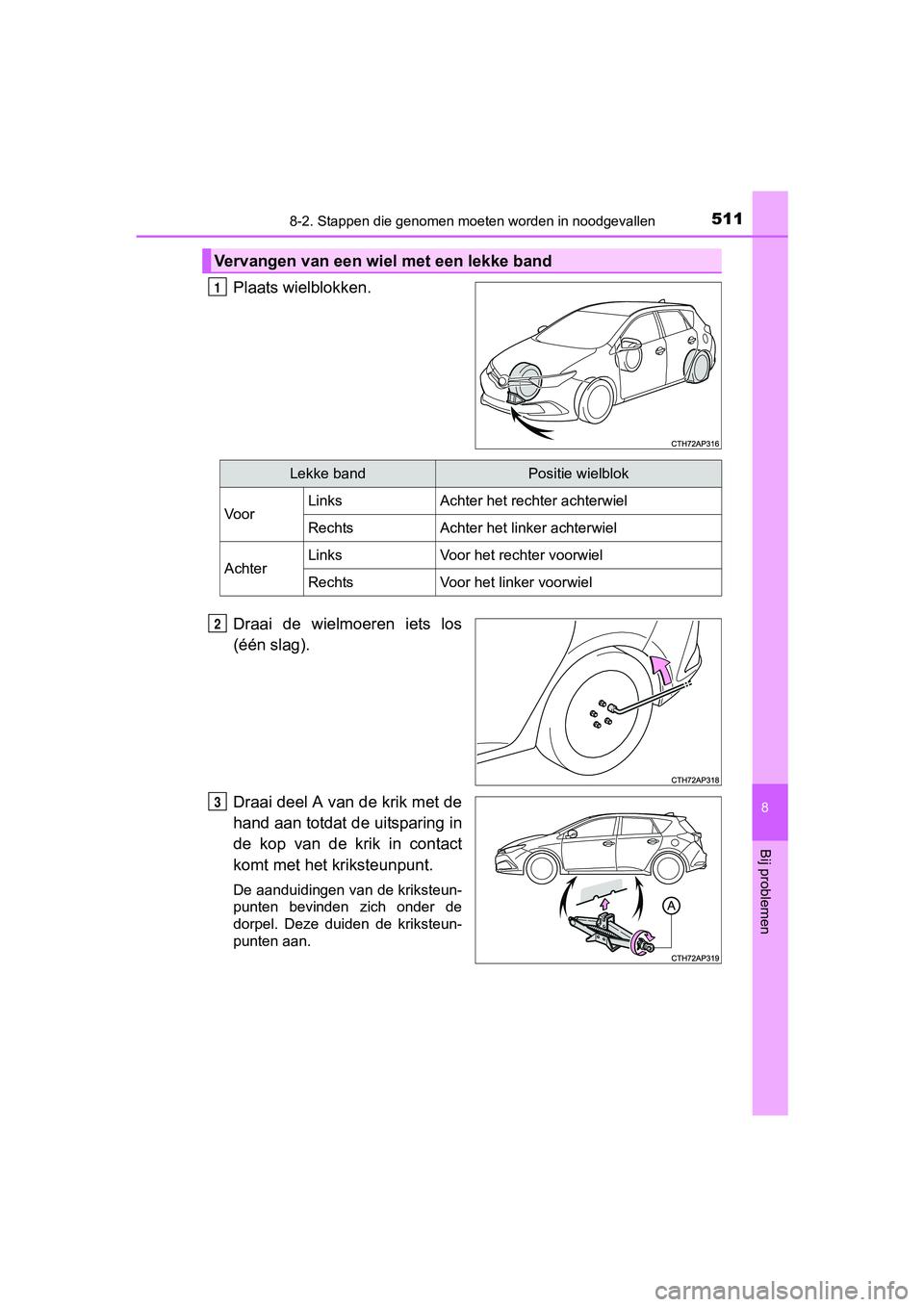

Vervangen van een wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
AURIS_HV_OM_Europe_OM12L07E.b ook Page 511 Monday, October 24, 2016 4:06 PM

5128-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)

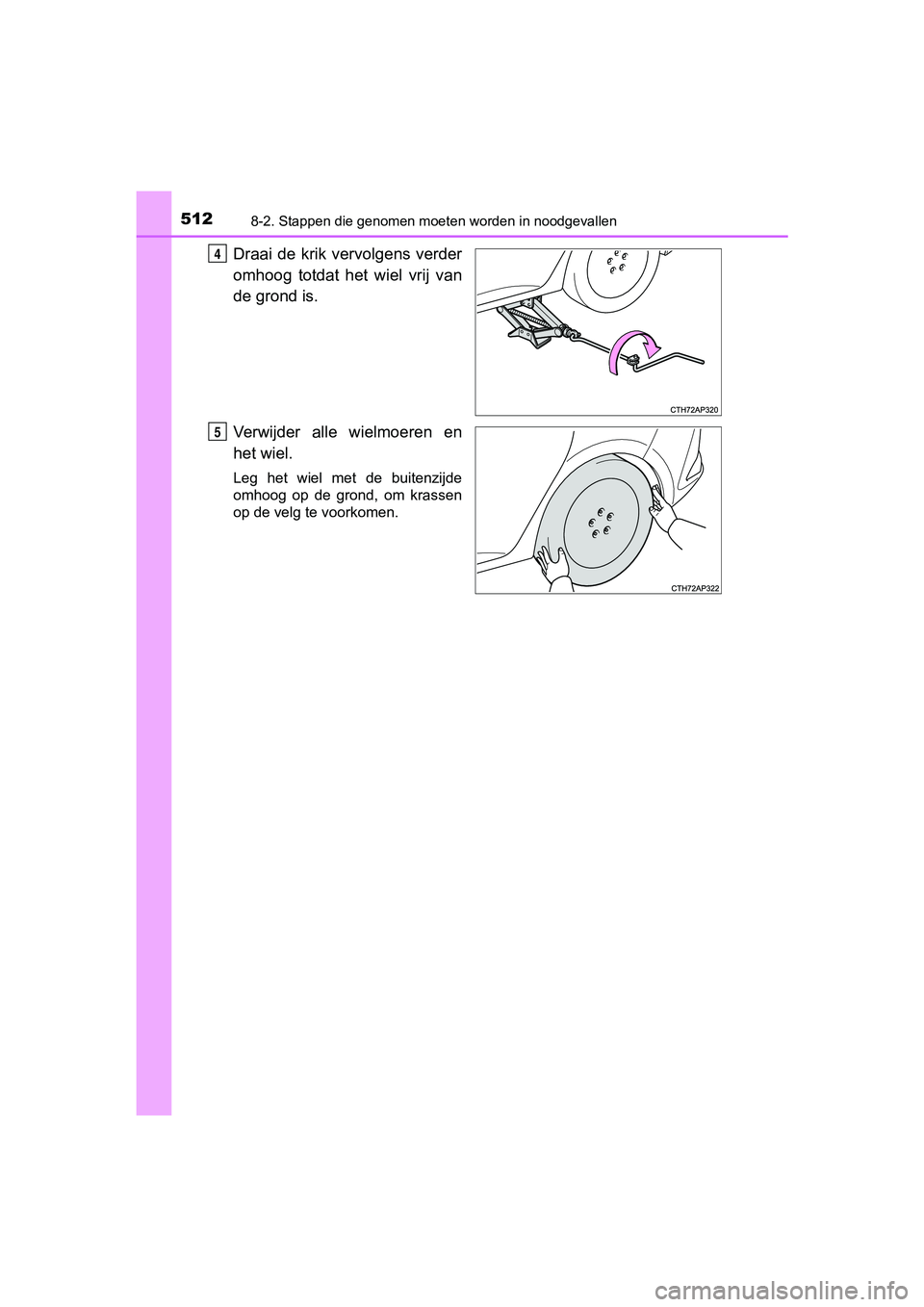

Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
4
5
AURIS_HV_OM_Europe_OM12L07E.b ook Page 512 Monday, October 24, 2016 4:06 PM

5138-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)
8
Bij problemenVerwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.

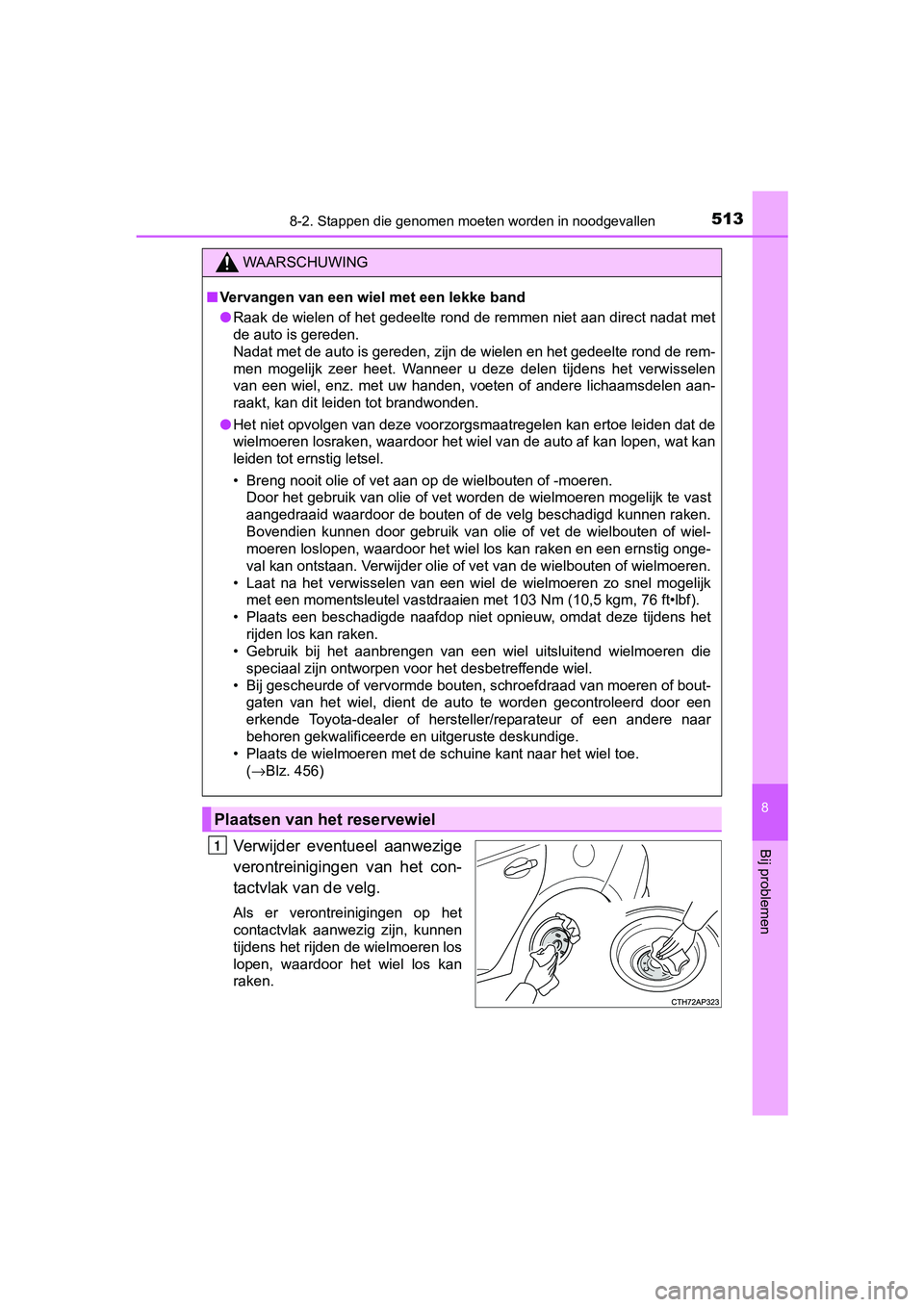

WAARSCHUWING
■Vervangen van een wiel met een lekke band
● Raak de wielen of het gedeelte rond de remmen niet aan direct n adat met
de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de rem-
men mogelijk zeer heet. Wanneer u deze delen tijdens het verwis selen
van een wiel, enz. met uw handen, voeten of andere lichaamsdele n aan-
raakt, kan dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leide n dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Breng nooit olie of vet aan op de wielbouten of -moeren. Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen raken.
Bovendien kunnen door gebruik van olie of vet de wielbouten of wiel-
moeren loslopen, waardoor het wiel los kan raken en een ernstig onge-
val kan ontstaan. Verwijder olie of vet van de wielbouten of wi elmoeren.
• Laat na het verwisselen van een wiel de wielmoeren zo snel mog elijk
met een momentsleutel vastdraaien met 103 Nm (10,5 kgm, 76 ft•lbf ).
• Plaats een beschadigde naafdop niet opnieuw, omdat deze tijdens het
rijden los kan raken.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die
speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of bout- gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
(→Blz. 456)
Plaatsen van het reservewiel
1
AURIS_HV_OM_Europe_OM12L07E.b ook Page 513 Monday, October 24, 2016 4:06 PM

5148-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)

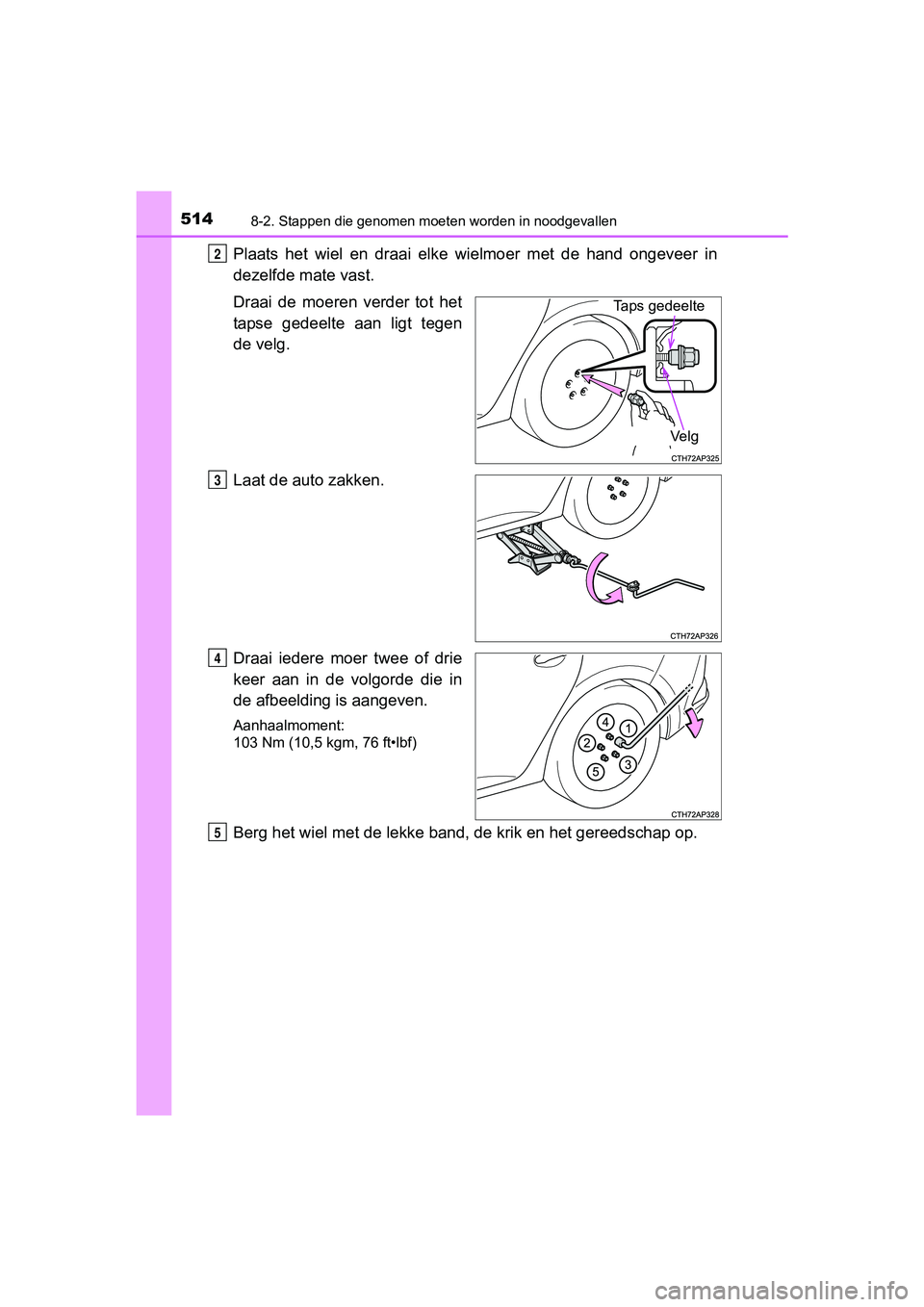

Plaats het wiel en draai elke wielmoer met de hand ongeveer in
dezelfde mate vast.
Draai de moeren verder tot het
tapse gedeelte aan ligt tegen
de velg.
Laat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
Berg het wiel met de lekke band, de krik en het gereedschap op.
2
Taps gedeelte
Ve l g
P
4
R
AURIS_HV_OM_Europe_OM12L07E.b ook Page 514 Monday, October 24, 2016 4:06 PM

5158-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)
8
Bij problemen

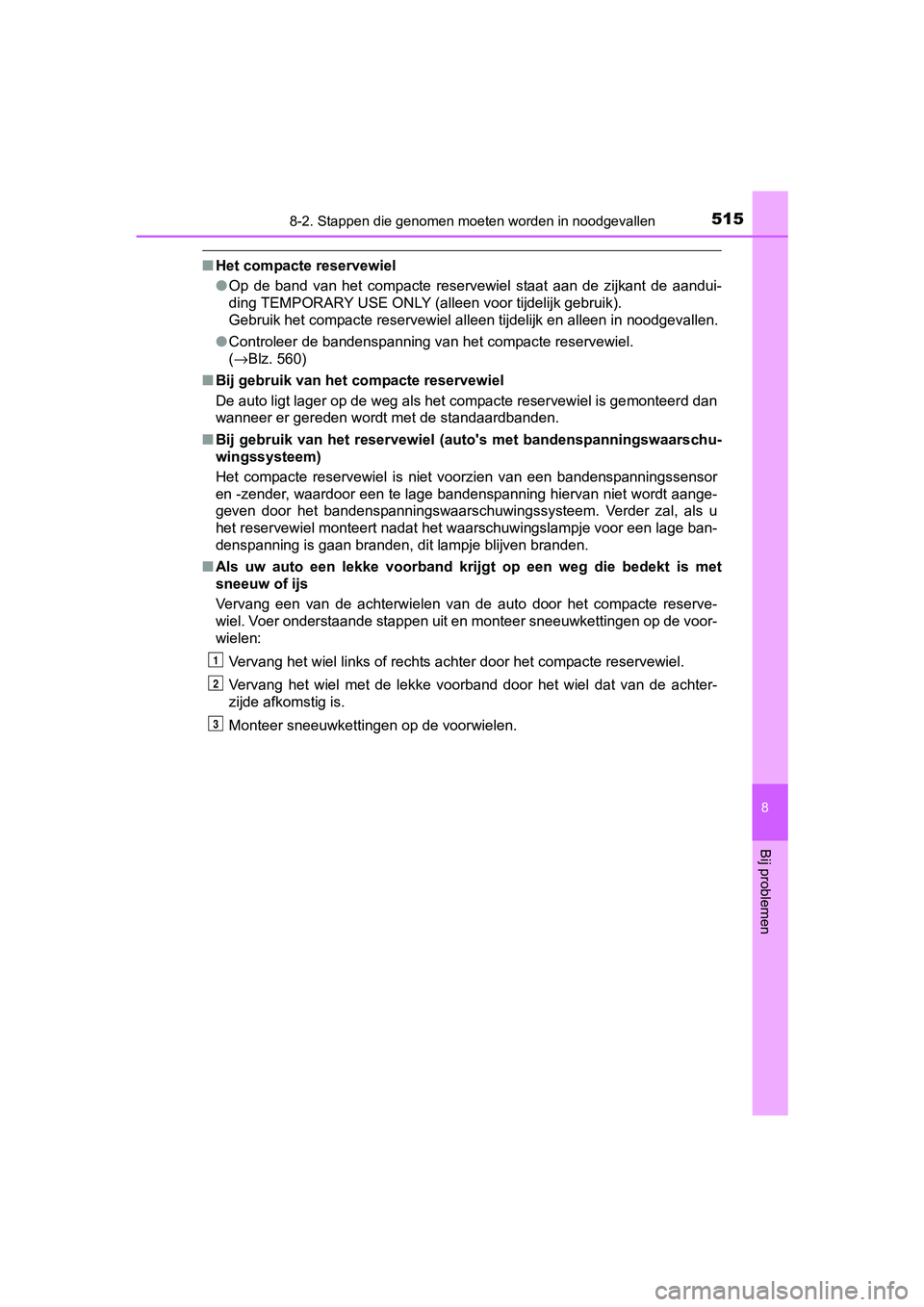

■Het compacte reservewiel
●Op de band van het compacte reservewiel staat aan de zijkant de aandui-
ding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel.
(→Blz. 560)
■ Bij gebruik van het compacte reservewiel
De auto ligt lager op de weg als het compacte reservewiel is ge monteerd dan
wanneer er gereden wordt met de standaardbanden.
■ Bij gebruik van het reservewiel (auto's met bandenspanningswaar schu-
wingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspannin gssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wo rdt aange-
geven door het bandenspanningswaarschuwingssysteem. Verder zal, als u
het reservewiel monteert nadat het waarschuwingslampje voor een lage ban-
denspanning is gaan branden, dit lampje blijven branden.
■ Als uw auto een lekke voorband krijgt op een weg die bedekt is met
sneeuw of ijs
Vervang een van de achterwielen van de auto door het compacte r eserve-
wiel. Voer onderstaande stappen uit en monteer sneeuwkettingen op de voor-
wielen:
Vervang het wiel links of rechts achter door het compacte reser vewiel.
Vervang het wiel met de lekke voorband door het wiel dat van de achter-
zijde afkomstig is.
Monteer sneeuwkettingen op de voorwielen.
1
2
3
AURIS_HV_OM_Europe_OM12L07E.b ook Page 515 Monday, October 24, 2016 4:06 PM

5168-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)■

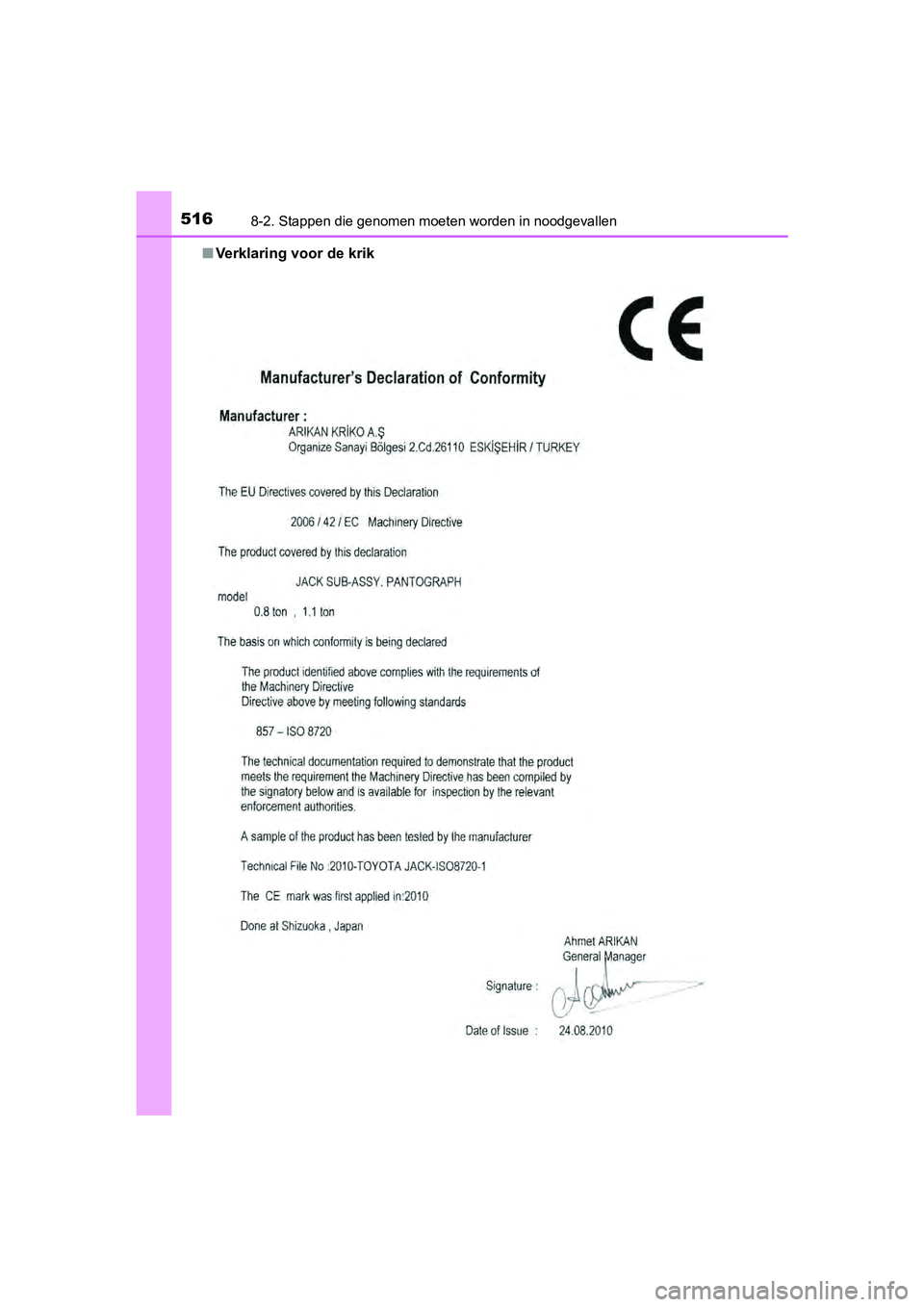

Verklaring voor de krik
AURIS_HV_OM_Europe_OM12L07E.b ook Page 516 Monday, October 24, 2016 4:06 PM

5178-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)
8
Bij problemen

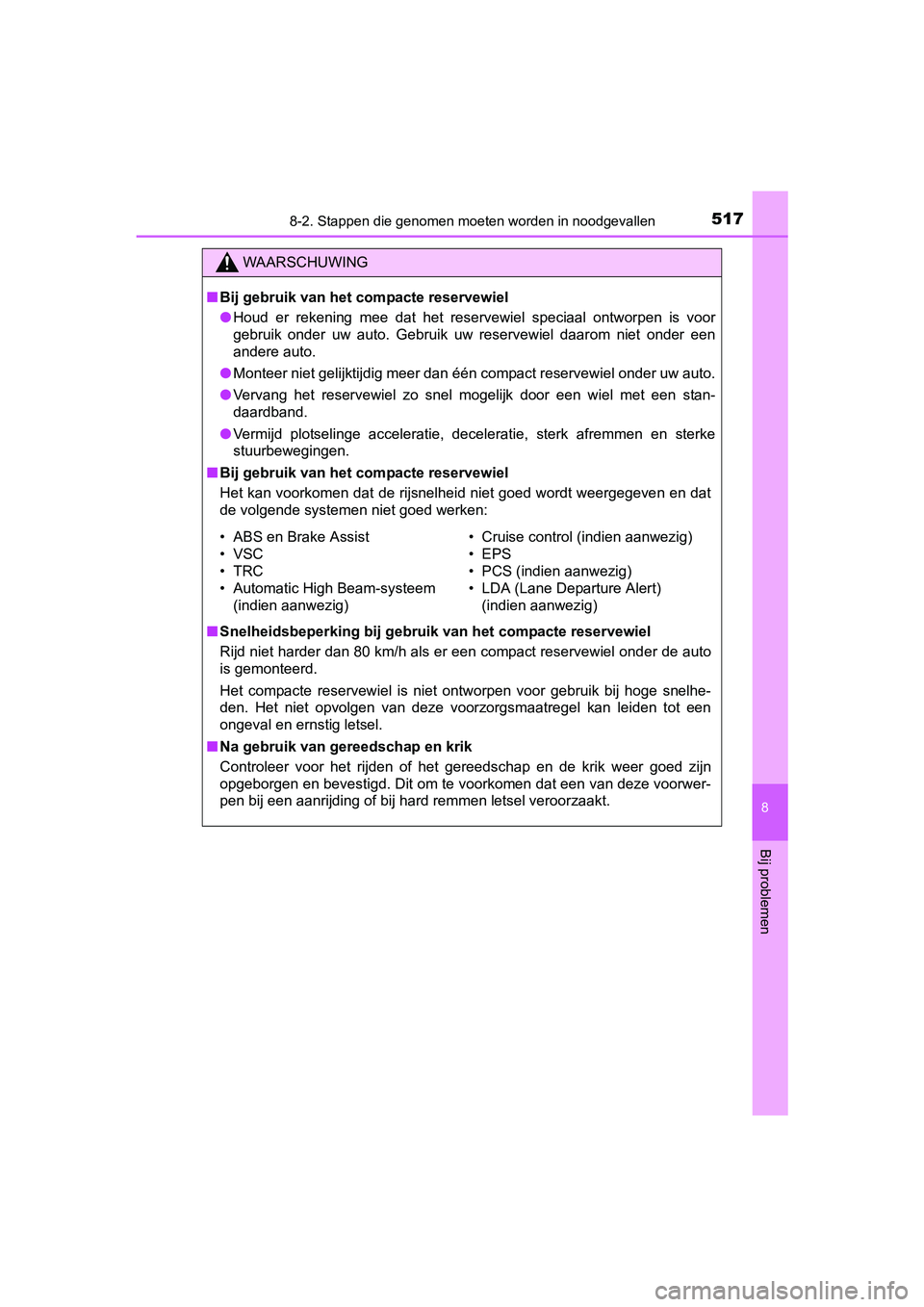

WAARSCHUWING
■Bij gebruik van het compacte reservewiel
● Houd er rekening mee dat het reservewiel speciaal ontworpen is voor
gebruik onder uw auto. Gebruik uw reservewiel daarom niet onder een
andere auto.
● Monteer niet gelijktijdig meer dan één compact reservewiel onde r uw auto.
● Vervang het reservewiel zo snel mogelijk door een wiel met een stan-
daardband.
● Vermijd plotselinge acceleratie, deceleratie, sterk afremmen en sterke
stuurbewegingen.
■ Bij gebruik van het compacte reservewiel
Het kan voorkomen dat de rijsnelheid niet goed wordt weergegeve n en dat
de volgende systemen niet goed werken:
■ Snelheidsbeperking bij gebruik van het compacte reservewiel
Rijd niet harder dan 80 km/h als er een compact reservewiel ond er de auto
is gemonteerd.
Het compacte reservewiel is niet ontworpen voor gebruik bij hog e snelhe-
den. Het niet opvolgen van deze voorzorgsmaatregel kan leiden t ot een
ongeval en ernstig letsel.
■ Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereedschap en de krik weer g oed zijn
opgeborgen en bevestigd. Dit om te voorkomen dat een van deze v oorwer-
pen bij een aanrijding of bij hard remmen letsel veroorzaakt.
• ABS en Brake Assist
•VSC
•TRC
• Automatic High Beam-systeem (indien aanwezig) • Cruise control (indien aanwezig)
•EPS
• PCS (indien aanwezig)
• LDA (Lane Departure Alert)
(indien aanwezig)
AURIS_HV_OM_Europe_OM12L07E.b ook Page 517 Monday, October 24, 2016 4:06 PM

5188-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)

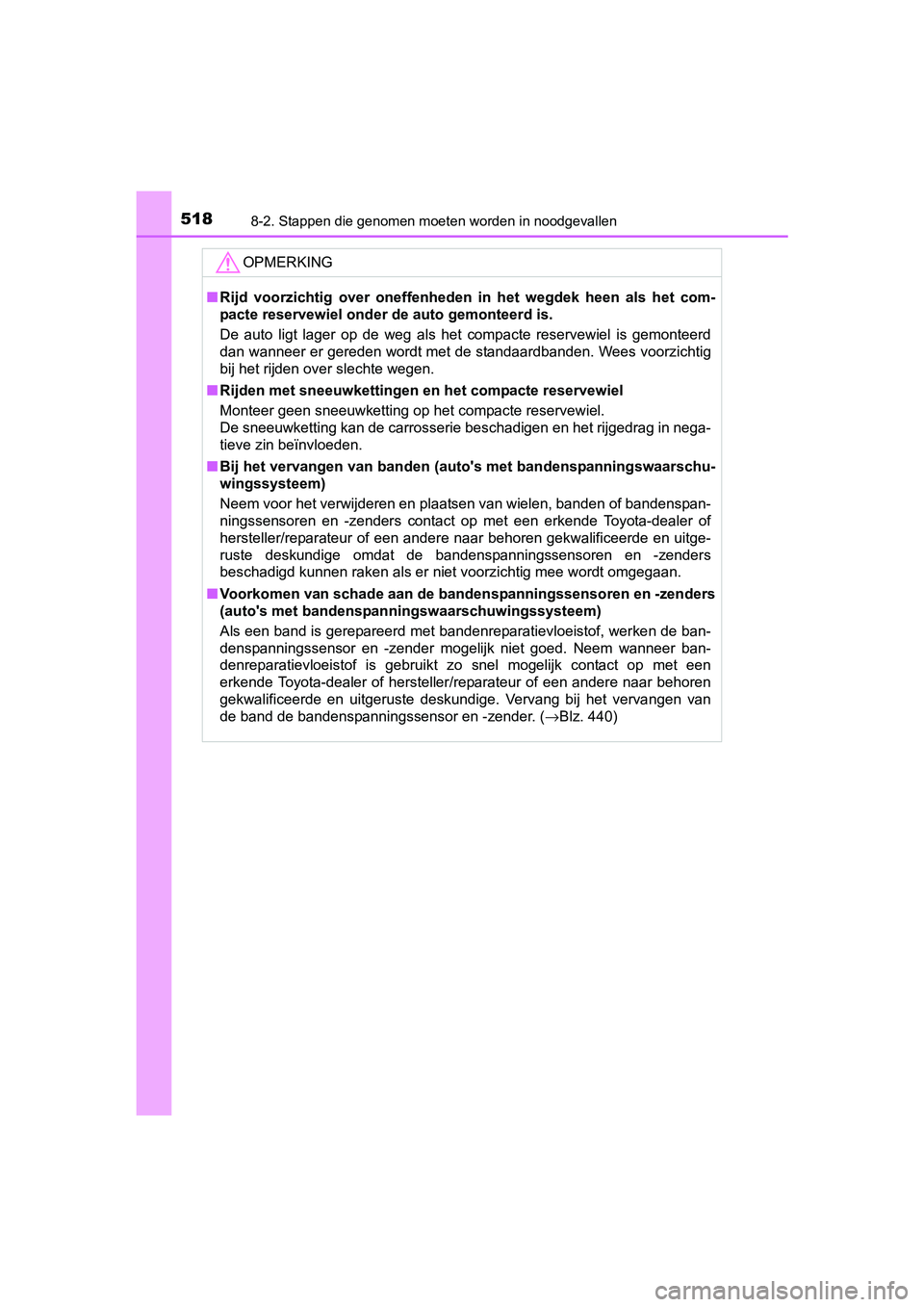

OPMERKING
■Rijd voorzichtig over oneffenheden in het wegdek heen als het c om-
pacte reservewiel onder de auto gemonteerd is.
De auto ligt lager op de weg als het compacte reservewiel is ge monteerd
dan wanneer er gereden wordt met de standaardbanden. Wees voorz ichtig
bij het rijden over slechte wegen.
■ Rijden met sneeuwkettingen en het compacte reservewiel
Monteer geen sneeuwketting op het compacte reservewiel.
De sneeuwketting kan de carrosserie beschadigen en het rijgedra g in nega-
tieve zin beïnvloeden.
■ Bij het vervangen van banden (auto's met bandenspanningswaarsch u-
wingssysteem)
Neem voor het verwijderen en plaatsen van wielen, banden of bandenspan-
ningssensoren en -zenders contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige omdat de bandenspanningssensoren en -zenders
beschadigd kunnen raken als er niet voorzichtig mee wordt omgeg aan.
■ Voorkomen van schade aan de band enspanningssensoren en -zenders
(auto's met bandenspanningswaarschuwingssysteem)
Als een band is gerepareerd met bandenreparatievloeistof, werke n de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op m et een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Vervang bij het vervangen van
de band de bandenspanningssensor en -zender. ( →Blz. 440)
AURIS_HV_OM_Europe_OM12L07E.book Page 518 Monday, October 24, 2016 4:06 PM

5198-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)
8
Bij problemen

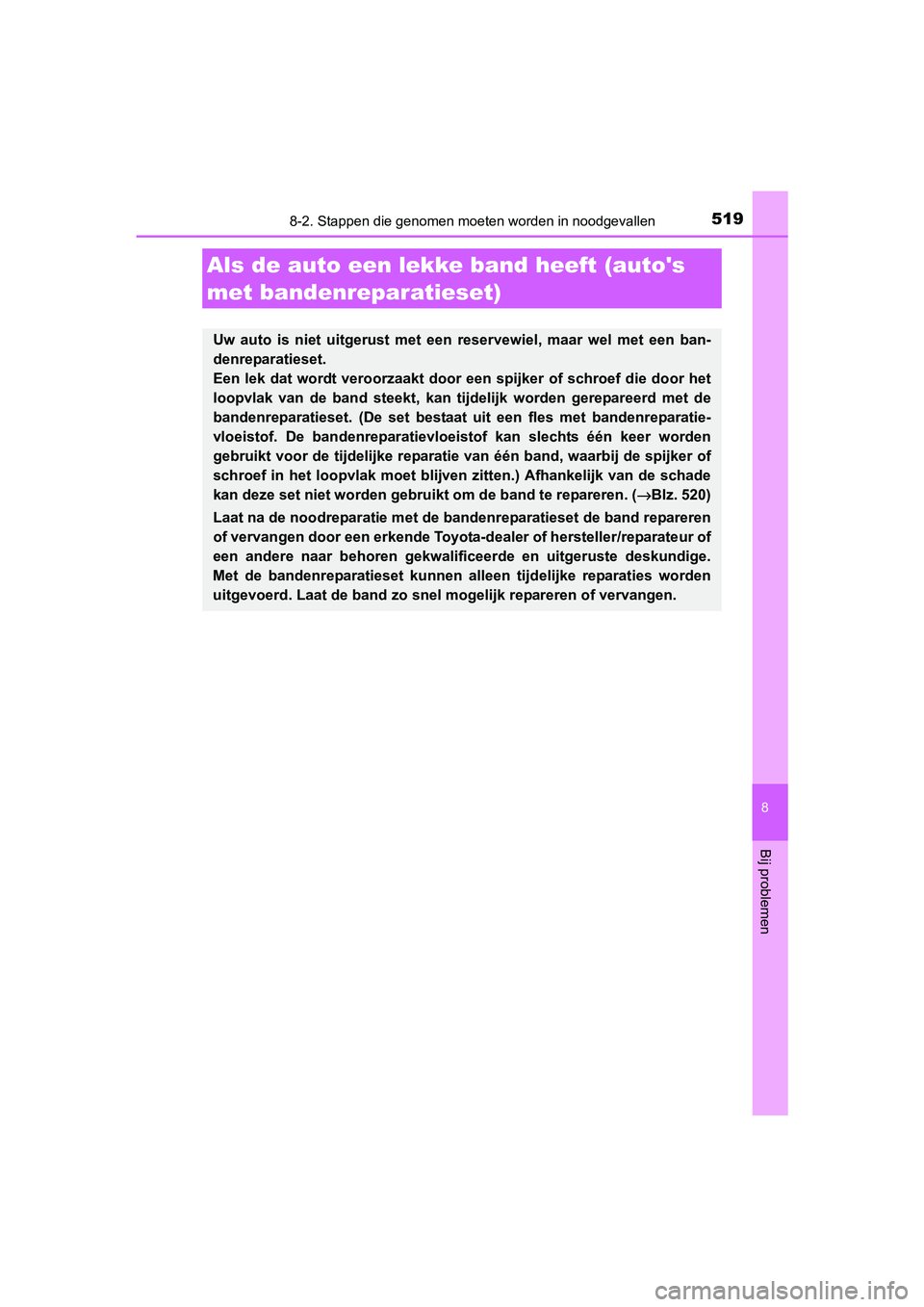

Als de auto een lekk e band heeft (auto's
met bandenreparatieset)
Uw auto is niet uitgerust met een reservewiel, maar wel met een ban-
denreparatieset.
Een lek dat wordt veroorzaakt door een spijker of schroef die d oor het
loopvlak van de band steekt, kan tijdelijk worden gerepareerd m et de
bandenreparatieset. (De set bestaat uit een fles met bandenrepa ratie-
vloeistof. De bandenreparatievloeistof kan slechts één keer wor den
gebruikt voor de tijdelijke reparatie van één band, waarbij de spijker of
schroef in het loopvlak moet blijven zitten.) Afhankelijk van d e schade
kan deze set niet worden gebruikt om de band te repareren. ( →Blz. 520)
Laat na de noodreparatie met de bandenreparatieset de band repa reren
of vervangen door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalif iceerde en uitgeruste deskundige.
Met de bandenreparatieset kunnen alleen tijdelijke reparaties w orden
uitgevoerd. Laat de band zo snel mogelijk repareren of vervange n.
AURIS_HV_OM_Europe_OM12L07E.book Page 519 Monday, October 24, 2016 4:06 PM

5208-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)■

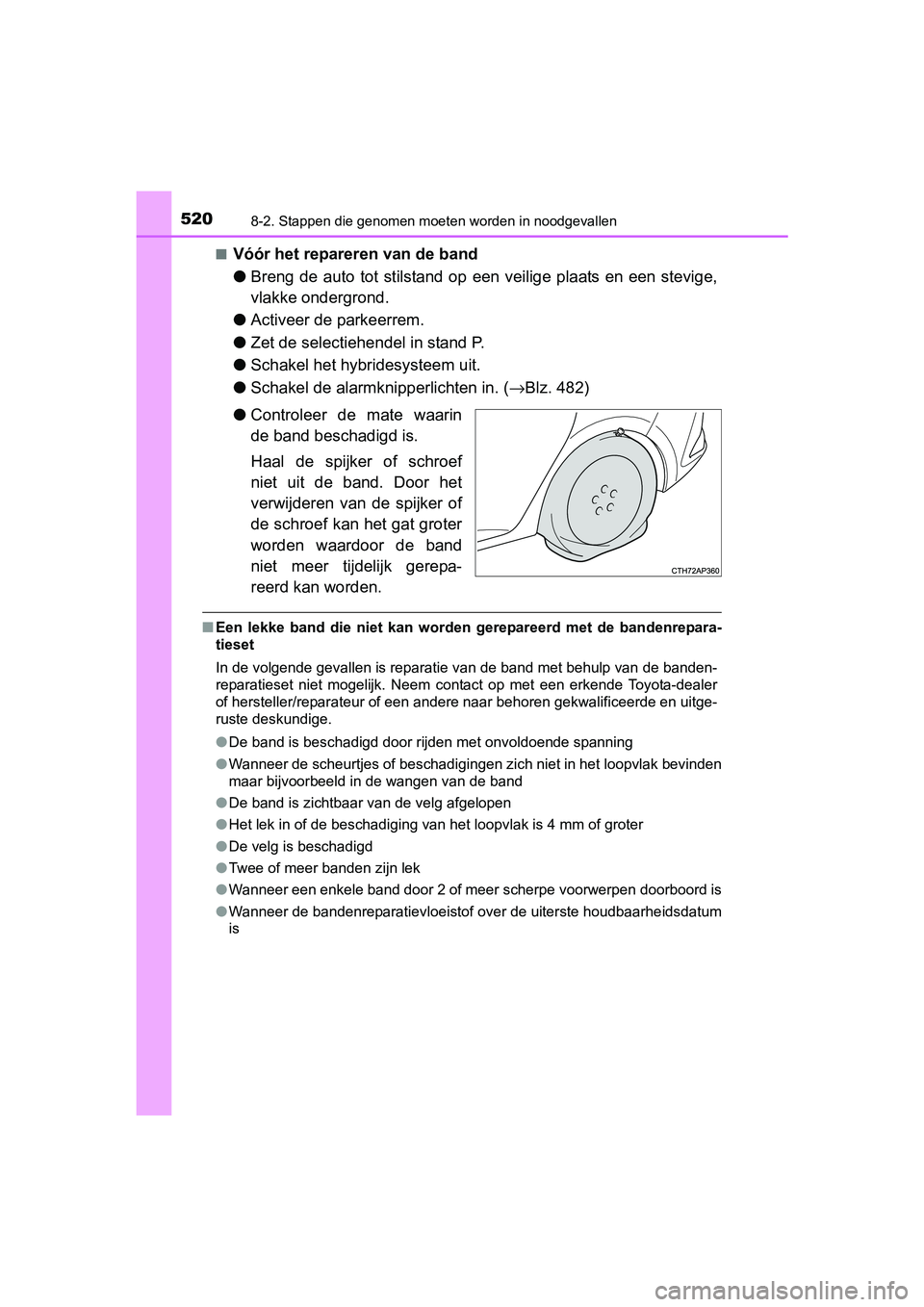

Vóór het repareren van de band
●
Breng de auto tot stilstand op een veilige plaats en een stevig e,
vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehe ndel in stand P.
● Schakel het hybridesysteem uit.
● Schakel de alarmknipperlichten in. ( →Blz. 482)
● Controleer de mate waarin
de band beschadigd is.
Haal de spijker of schroef
niet uit de band. Door het
verwijderen van de spijker of
de schroef kan het gat groter
worden waardoor de band
niet meer tijdelijk gerepa-
reerd kan worden.
■Een lekke band die niet kan worden gerepareerd met de bandenrep ara-
tieset
In de volgende gevallen is reparatie van de band met behulp van de banden-
reparatieset niet mogelijk. Neem contact op met een erkende Toy ota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifice erde en uitge-
ruste deskundige.
● De band is beschadigd door rijden met onvoldoende spanning
● Wanneer de scheurtjes of beschadigingen zich niet in het loopvl ak bevinden
maar bijvoorbeeld in de wangen van de band
● De band is zichtbaar van de velg afgelopen
● Het lek in of de beschadiging van het loopvlak is 4 mm of groter
● De velg is beschadigd
● Twee of meer banden zijn lek
● Wanneer een enkele band door 2 of meer scherpe voorwerpen doorb oord is
● Wanneer de bandenreparatievloeistof over de uiterste houdbaarhe idsdatum
is
