TOYOTA AURIS HYBRID 2017 Instructieboekje (in Dutch)

5218-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)
8
Bij problemen

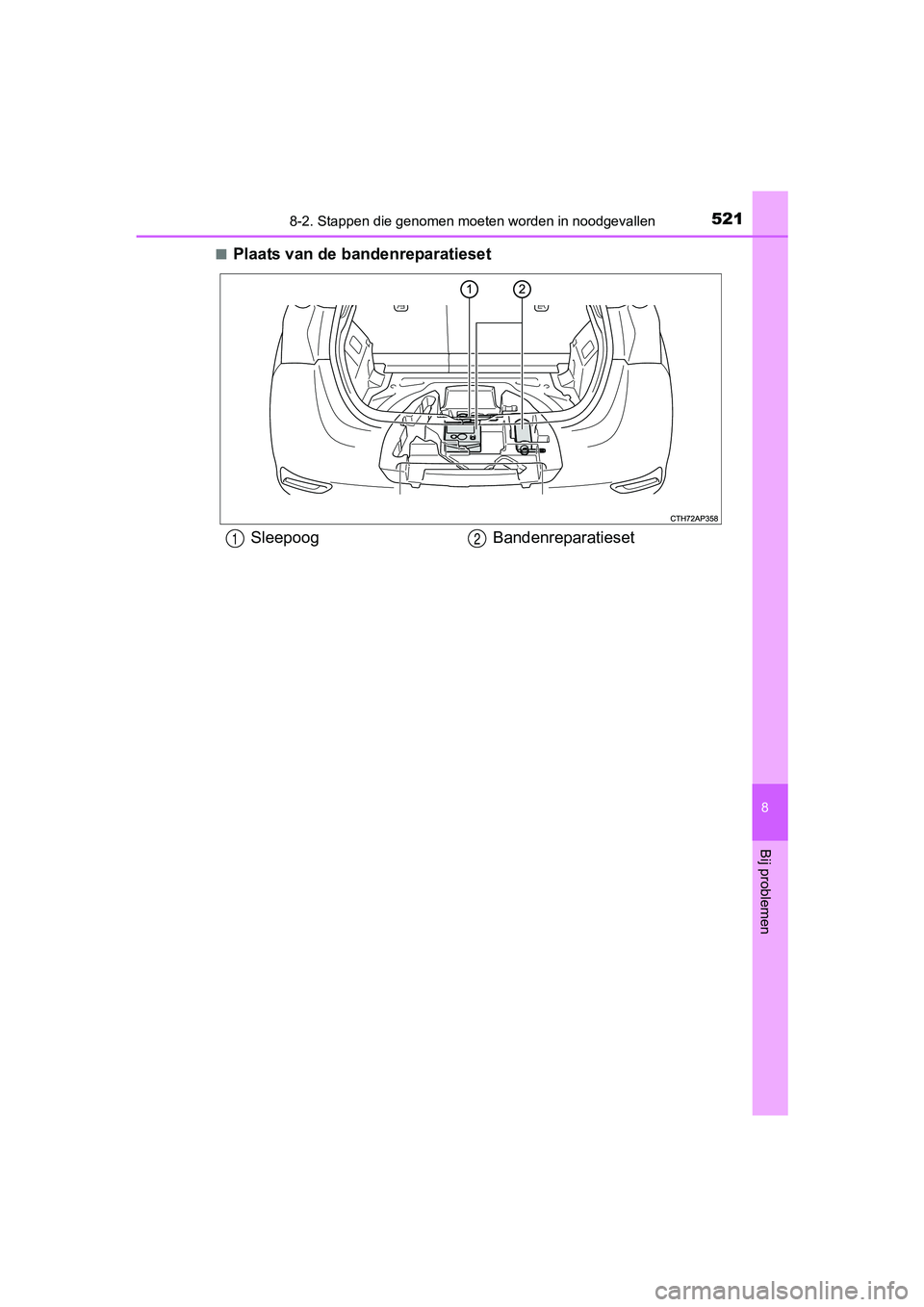

■Plaats van de bandenreparatieset
Sleepoog Bandenreparatieset12
AURIS_HV_OM_Europe_OM12L07E.b ook Page 521 Monday, October 24, 2016 4:06 PM

5228-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)■

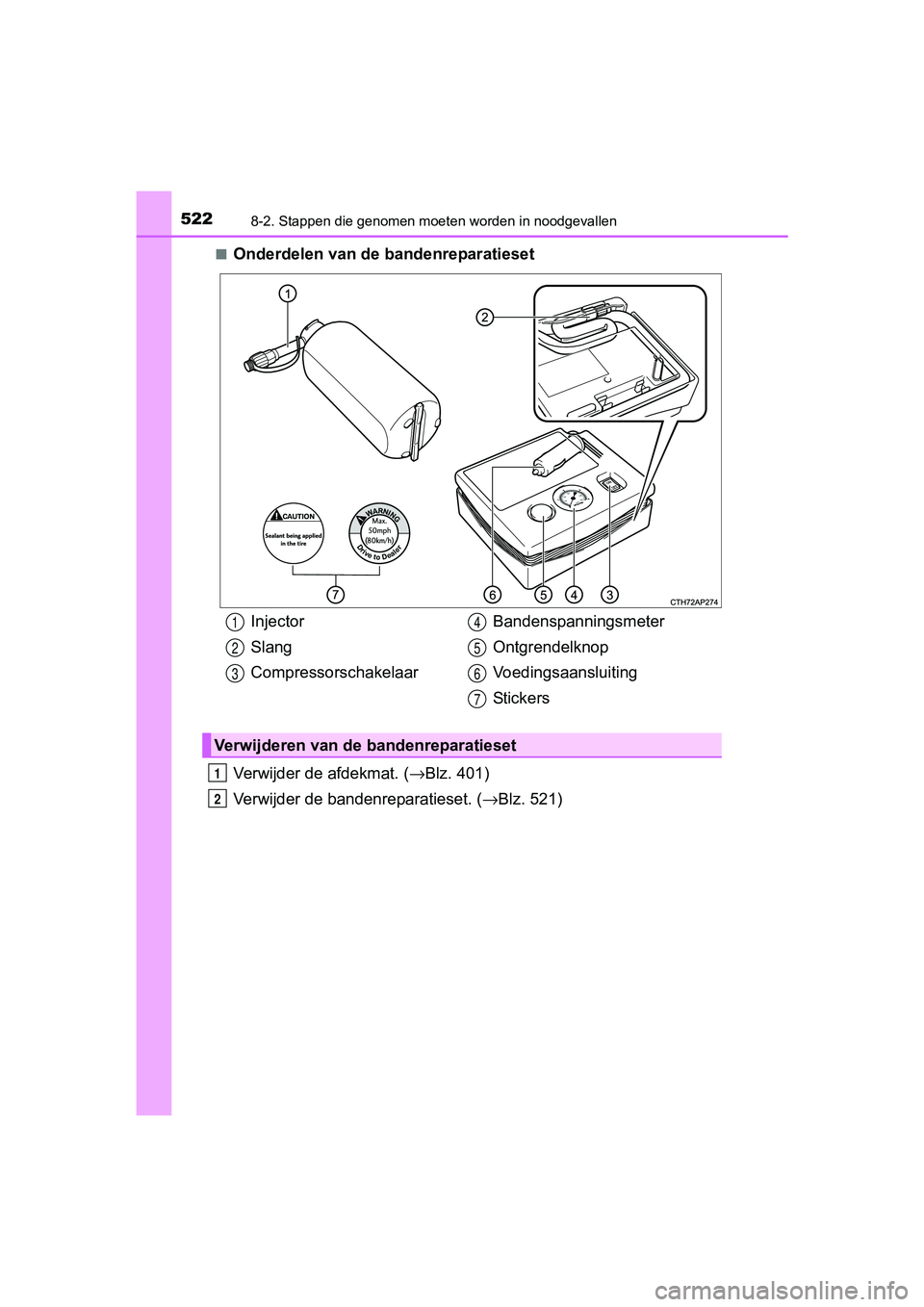

Onderdelen van de bandenreparatieset
Verwijder de afdekmat. (
→Blz. 401)
Verwijder de bandenreparatieset. ( →Blz. 521)
Injector
Slang
Compressorschakelaar Bandenspanningsmeter
Ontgrendelknop
Voedingsaansluiting
St ic ke rs1
2
3
4
5
6
7
Verwijderen van de bandenreparatieset
1
2
AURIS_HV_OM_Europe_OM12L07E.b
ook Page 522 Monday, October 24, 2016 4:06 PM

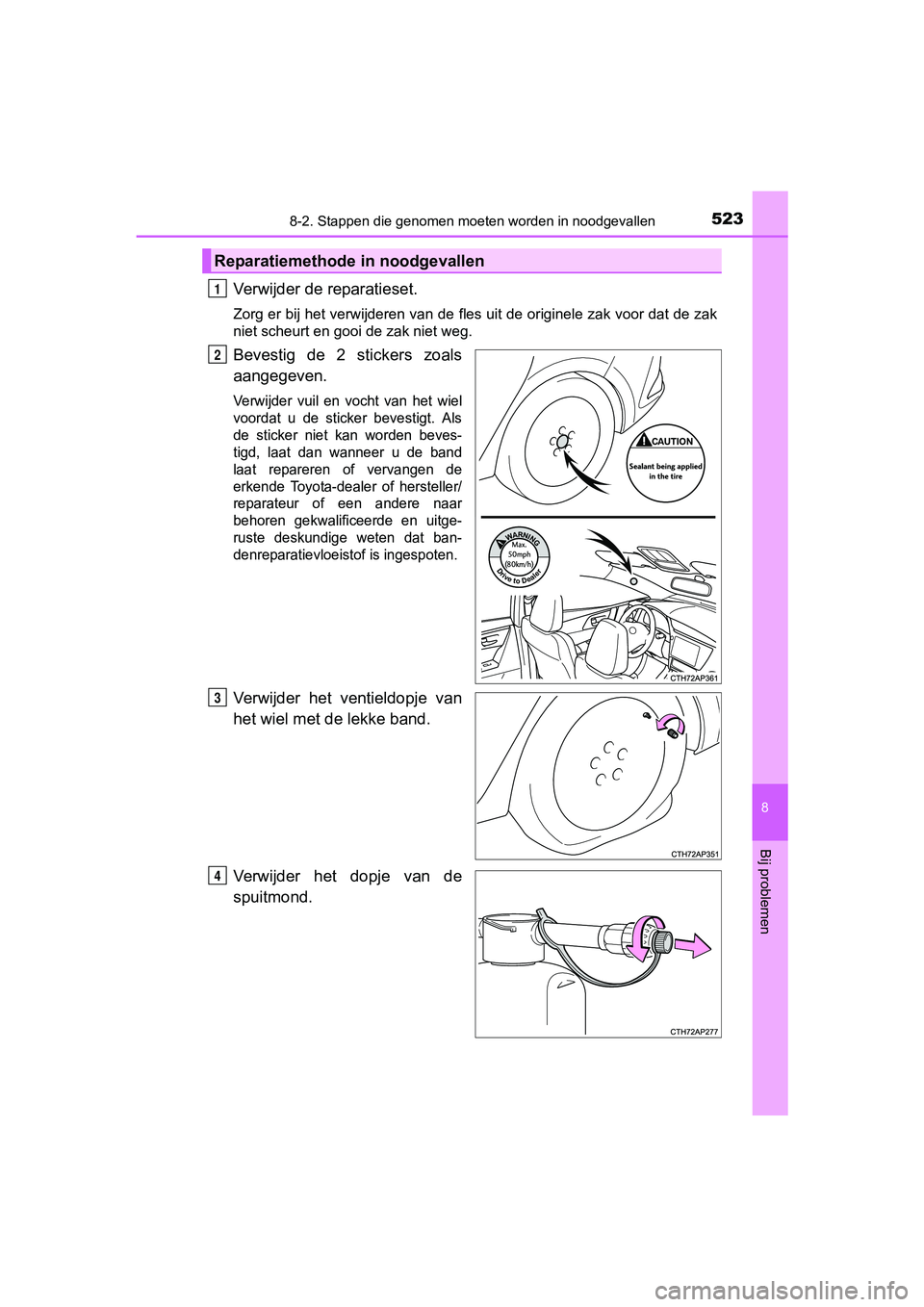

5238-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)
8
Bij problemen
Verwijder de reparatieset.
Zorg er bij het verwijderen van de fles uit de originele zak vo or dat de zak
niet scheurt en gooi de zak niet weg.
Bevestig de 2 stickers zoals
aangegeven.
Verwijder vuil en vocht van het wiel
voordat u de sticker bevestigt. Als
de sticker niet kan worden beves-
tigd, laat dan wanneer u de band
laat repareren of vervangen de
erkende Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige weten dat ban-
denreparatievloeistof is ingespoten.
Verwijder het ventieldopje van
het wiel met d e lekke band.
Verwijder het dopje van de
spuitmond.
Reparatiemethode in noodgevallen
1
2
3
4
AURIS_HV_OM_Europe_OM12L07E.b ook Page 523 Monday, October 24, 2016 4:06 PM

5248-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)

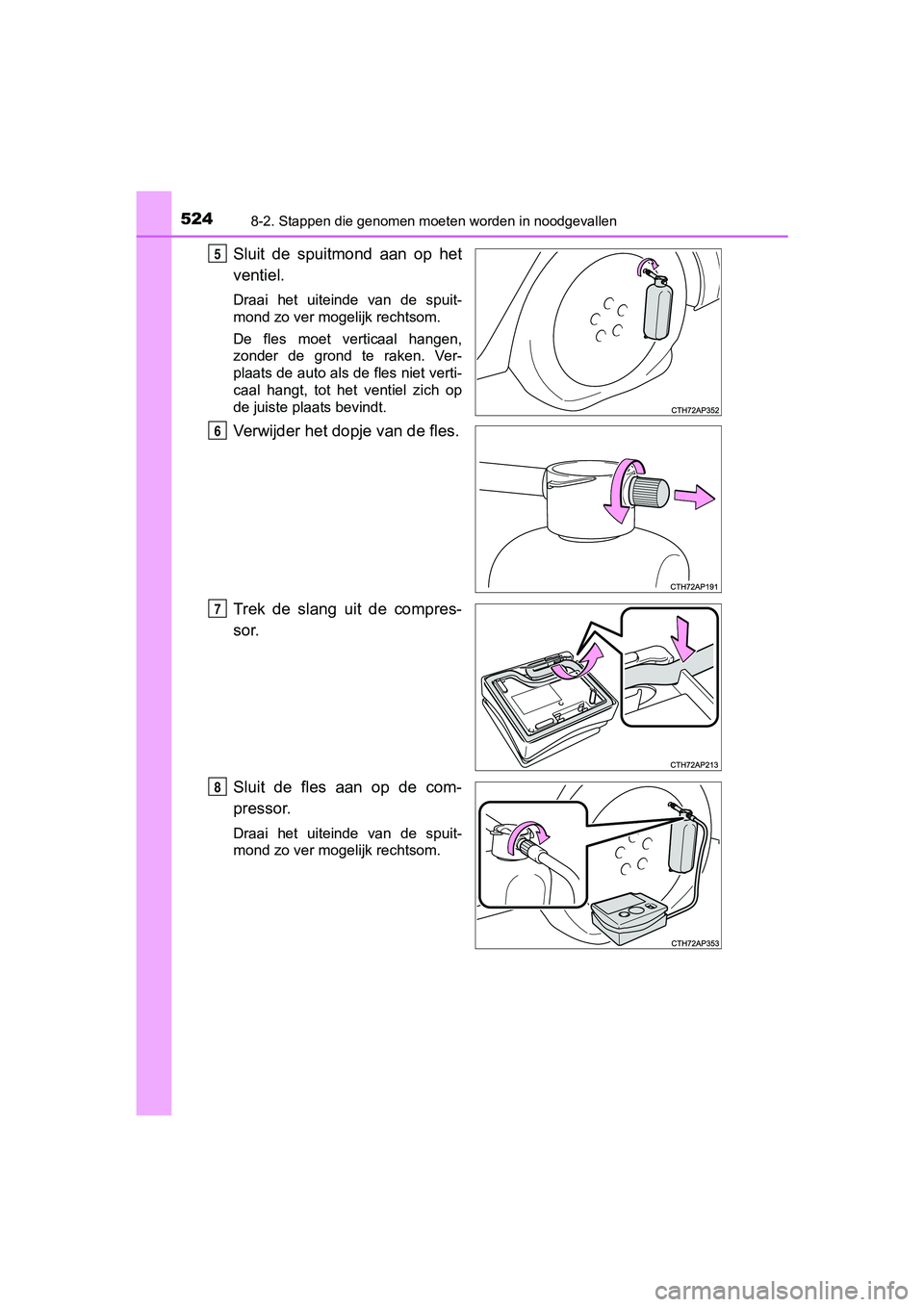

Sluit de spuitmond aan op het
ventiel.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
De fles moet verticaal hangen,
zonder de grond te raken. Ver-
plaats de auto als de fles niet verti-
caal hangt, tot het ventiel zich op
de juiste plaats bevindt.
Verwijder het dopje van de fles.
Trek de slang uit de compres-
sor.
Sluit de fles aan op de com-
pressor.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
5
6
7
8
AURIS_HV_OM_Europe_OM12L07E.b ook Page 524 Monday, October 24, 2016 4:06 PM

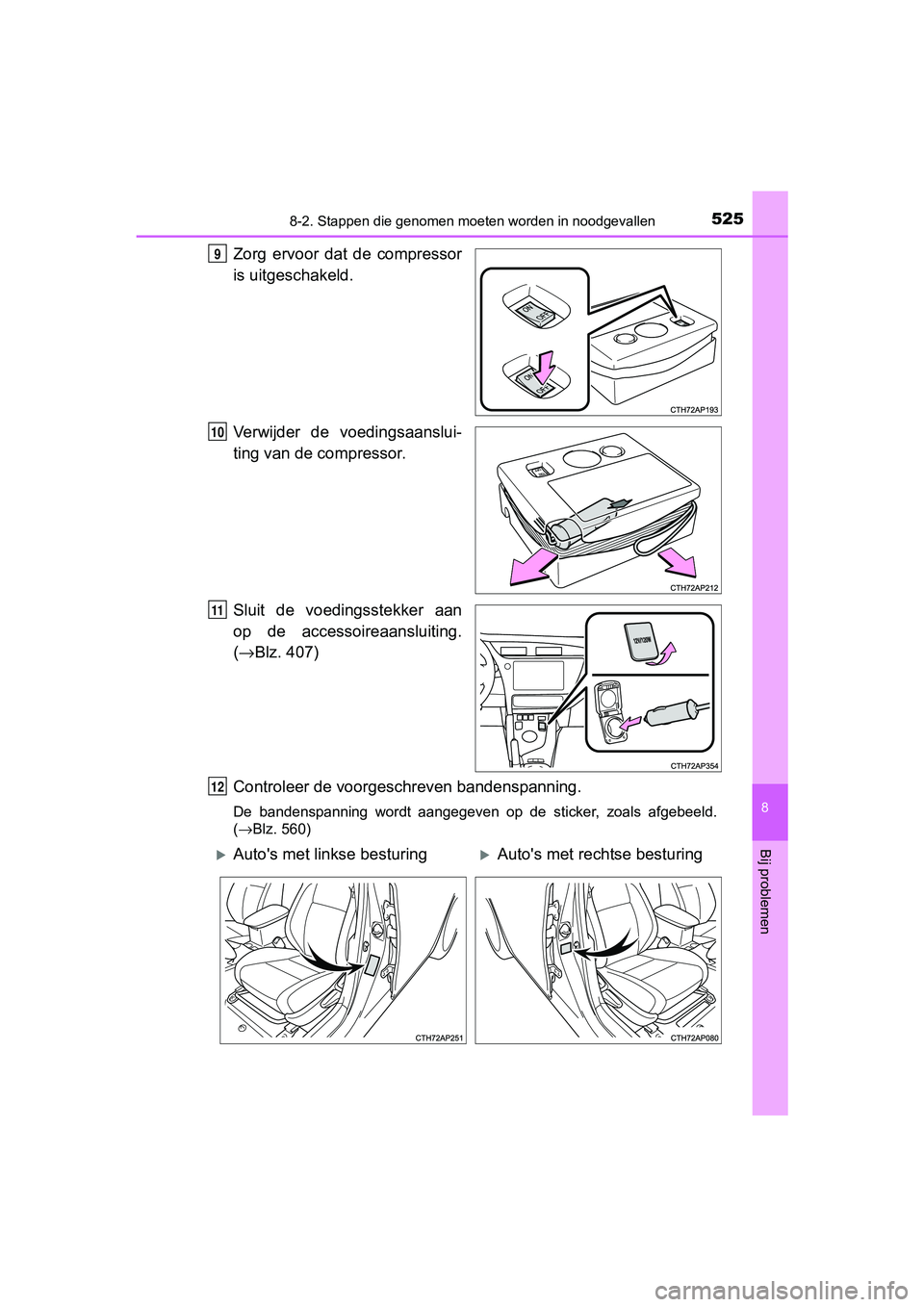

5258-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)
8
Bij problemen
Zorg ervoor dat de compressor
is uitgeschakeld.
Verwijder de voedingsaanslui-
ting van de compressor.
Sluit de voedingsstekker aan
op de accessoireaansluiting.
(→ Blz. 407)
Controleer de voorgeschreven bandenspanning.
De bandenspanning wordt aangegeven op de sticker, zoals afgebee ld.
( →Blz. 560)
9
10
11
12
Auto's met linkse besturingAuto's met rechtse besturing
AURIS_HV_OM_Europe_OM12L07E.b ook Page 525 Monday, October 24, 2016 4:06 PM

5268-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)

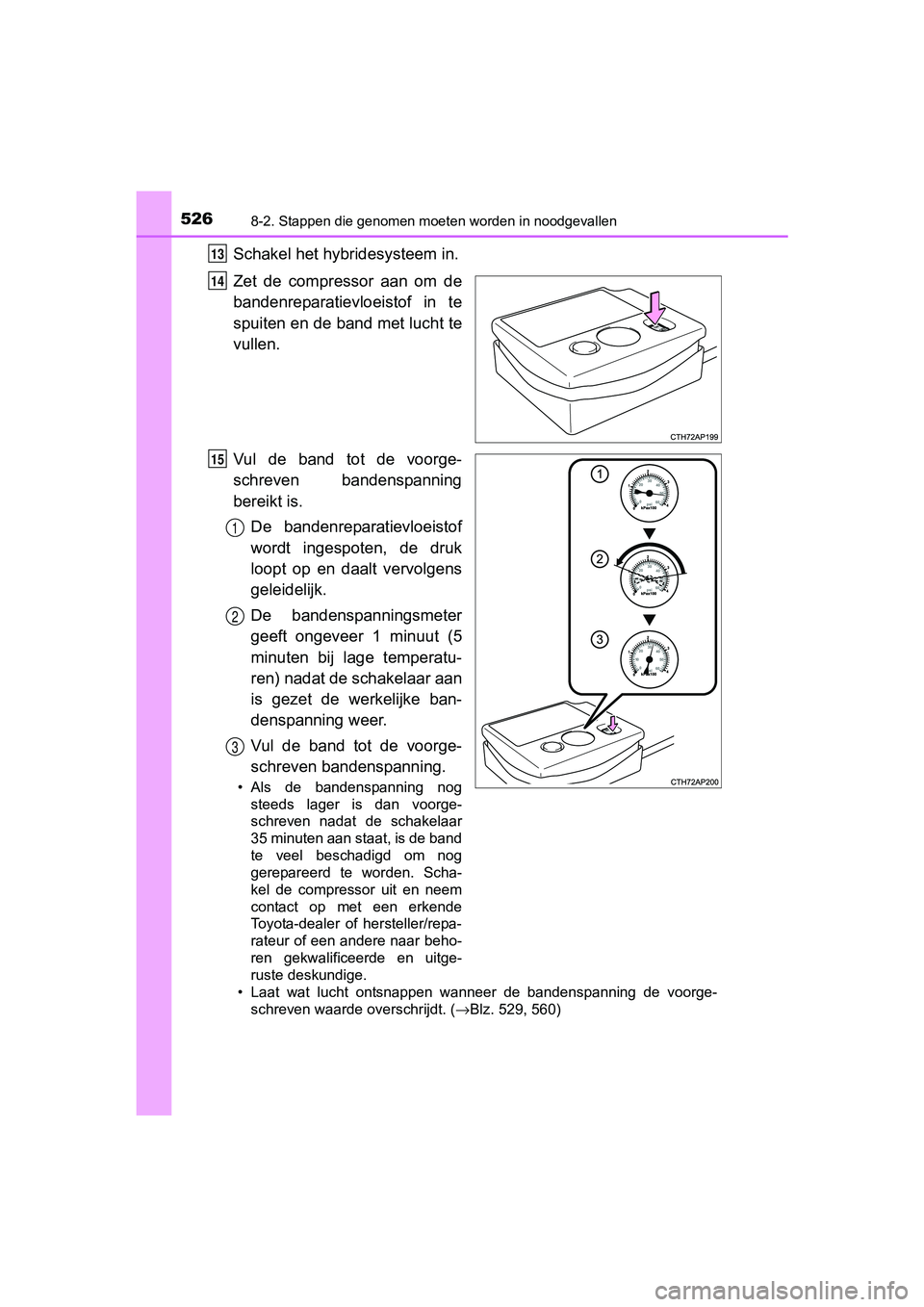

Schakel het hybridesysteem in.
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
Vul de band tot de voorge-
schreven bandenspanning
bereikt is.
De bandenreparatievloeistof
wordt ingespoten, de druk
loopt op en daalt vervolgens
geleidelijk.
De bandenspanningsmeter
geeft ongeveer 1 minuut (5
minuten bij lage temperatu-
ren) nadat de schakelaar aan
is gezet de werkelijke ban-
denspanning weer.
Vul de band tot de voorge-
schreven bandenspanning.
• Als de bandenspanning nogsteeds lager is dan voorge-
schreven nadat de schakelaar
35 minuten aan staat, is de band
te veel beschadigd om nog
gerepareerd te worden. Scha-
kel de compressor uit en neem
contact op met een erkende
Toyota-dealer of hersteller/repa-
rateur of een andere naar beho-
ren gekwalificeerde en uitge-
ruste deskundige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voorge-
schreven waarde overschrijdt. ( →Blz. 529, 560)
13
14
15
1
2
3
AURIS_HV_OM_Europe_OM12L07E.b ook Page 526 Monday, October 24, 2016 4:06 PM

5278-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)
8
Bij problemen

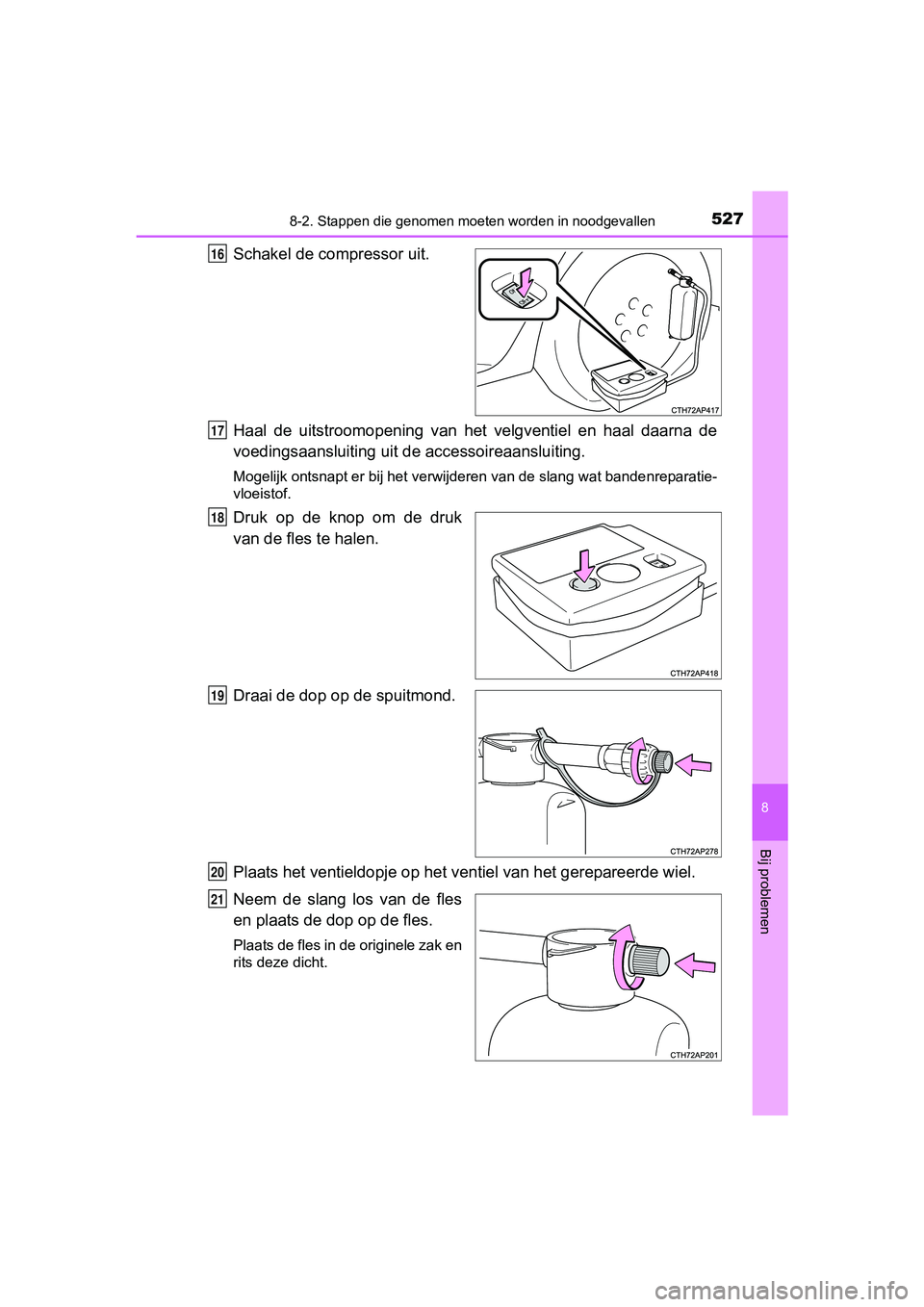

Schakel de compressor uit.
Haal de uitstroomopening van het velgventiel en haal daarna de
voedingsaansluiting uit de accessoireaansluiting.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bande nreparatie-
vloeistof.
Druk op de knop om de druk
van de fles te halen.
Draai de dop op de spuitmond.
Plaats het ventieldopj e op het ventiel van het gerepareerde wie l.
Neem de slang los van de fles
en plaats de dop op de fles.
Plaats de fles in de originele zak en
rits deze dicht.
16
17
18
19
20
21
AURIS_HV_OM_Europe_OM12L07E.b ook Page 527 Monday, October 24, 2016 4:06 PM

5288-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)

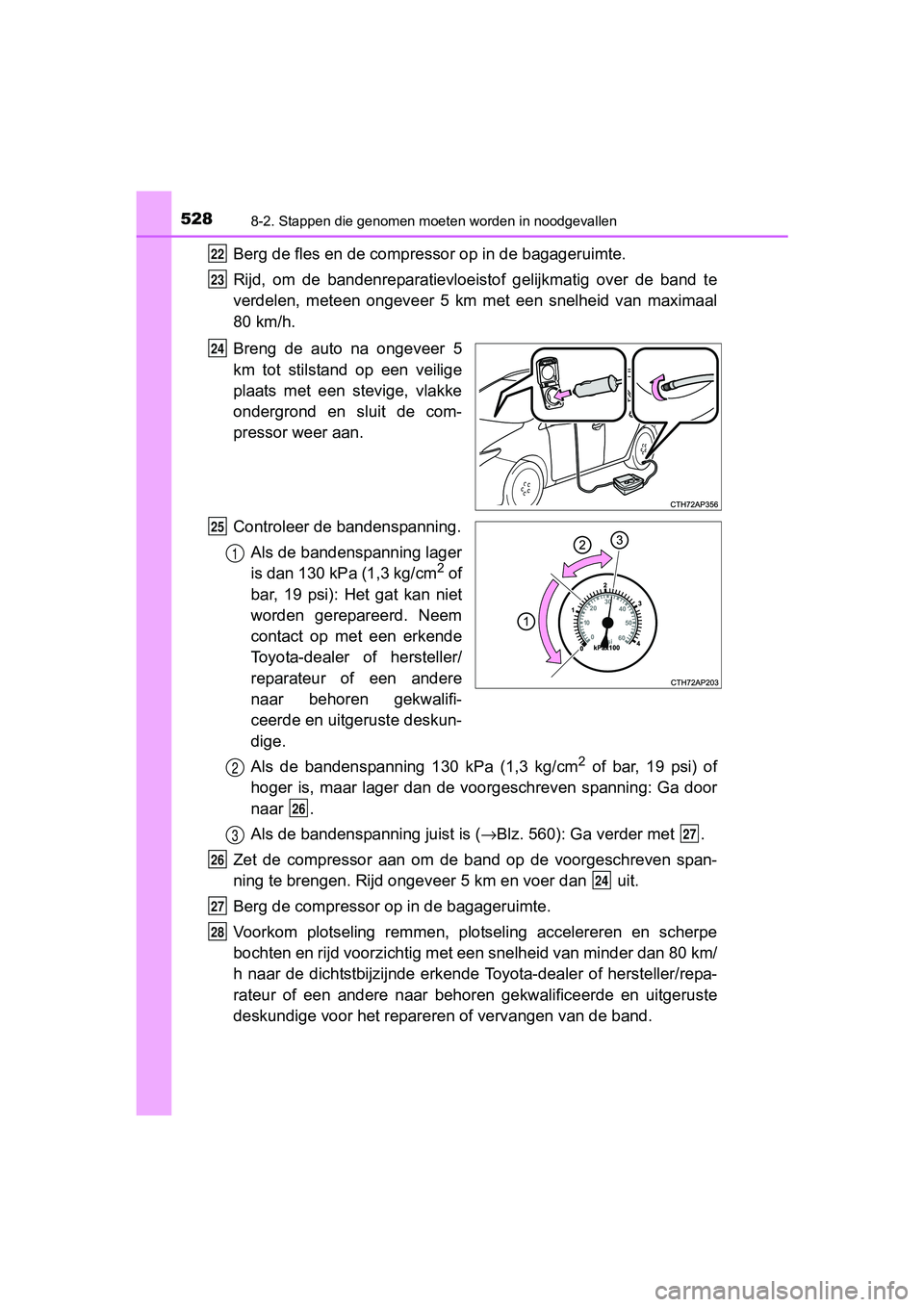

Berg de fles en de compressor op in de bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band t e
verdelen, meteen ongeveer 5 km met een snelheid van maximaal
80 km/h.
Breng de auto na ongeveer 5
km tot stilstand op een veilige
plaats met een st evige, vlakke
ondergrond en sluit de com-
pressor weer aan.
Controleer de bandenspanning.
Als de bandenspanning lager
is dan 130 kPa (1,3 kg/cm
2 of
bar, 19 psi): Het gat kan niet
worden gerepareerd. Neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere
naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar, 19 psi) of
hoger is, maar lager dan de voorgeschreven spanning: Ga door
naar .
Als de bandenspanning juist is ( →Blz. 560): Ga verder met .
Zet de compressor aan om de band op de voorgeschreven span-
ning te brengen. Rijd ongev eer 5 km en voer dan uit.
Berg de compressor op in de bagageruimte.
Voorkom plotseling remmen, plotseling accelereren en scherpe
bochten en rijd voorzichtig met een snelheid van minder dan 80 km/
h naar de dichtstbijzijnde erkende Toyota-dealer of hersteller/ repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige voor het repar eren of vervangen van de band.
22
23
24
25
1
2
26
327
26
24
27
28
AURIS_HV_OM_Europe_OM12L07E.b ook Page 528 Monday, October 24, 2016 4:06 PM

5298-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)
8
Bij problemen

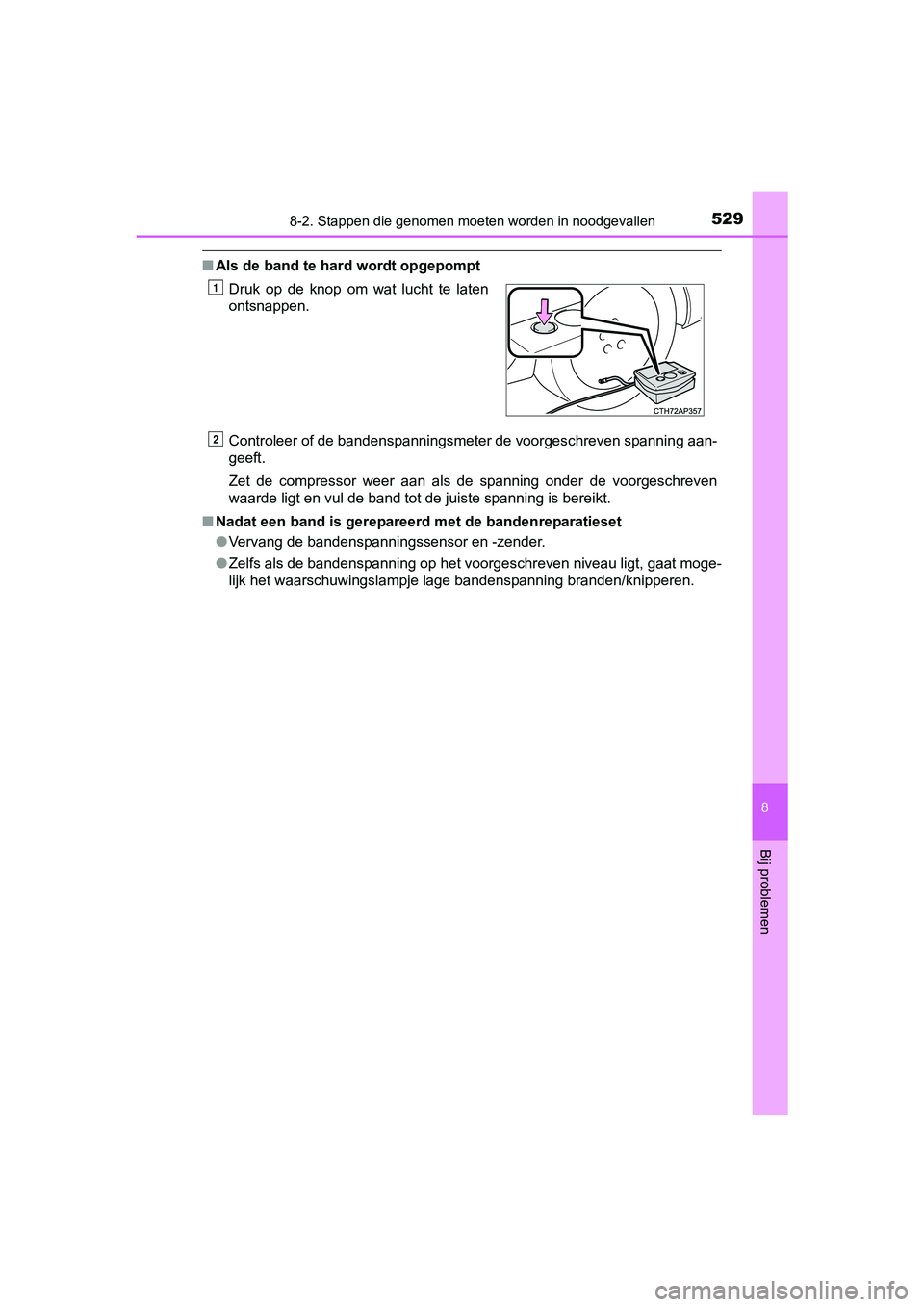

■Als de band te hard wordt opgepompt
Controleer of de bandenspanningsmeter de voorgeschreven spannin g aan-
geeft.
Zet de compressor weer aan als de spanning onder de voorgeschre ven
waarde ligt en vul de band tot de juiste spanning is bereikt.
■ Nadat een band is gerepareer d met de bandenreparatieset
● Vervang de bandenspanningssensor en -zender.
● Zelfs als de bandenspanning op het voorgeschreven niveau ligt, gaat moge-
lijk het waarschuwingslampje lage bandenspanning branden/knippe ren.
Druk op de knop om wat lucht te laten
ontsnappen.
1
2
AURIS_HV_OM_Europe_OM12L07E.b
ook Page 529 Monday, October 24, 2016 4:06 PM

5308-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)■

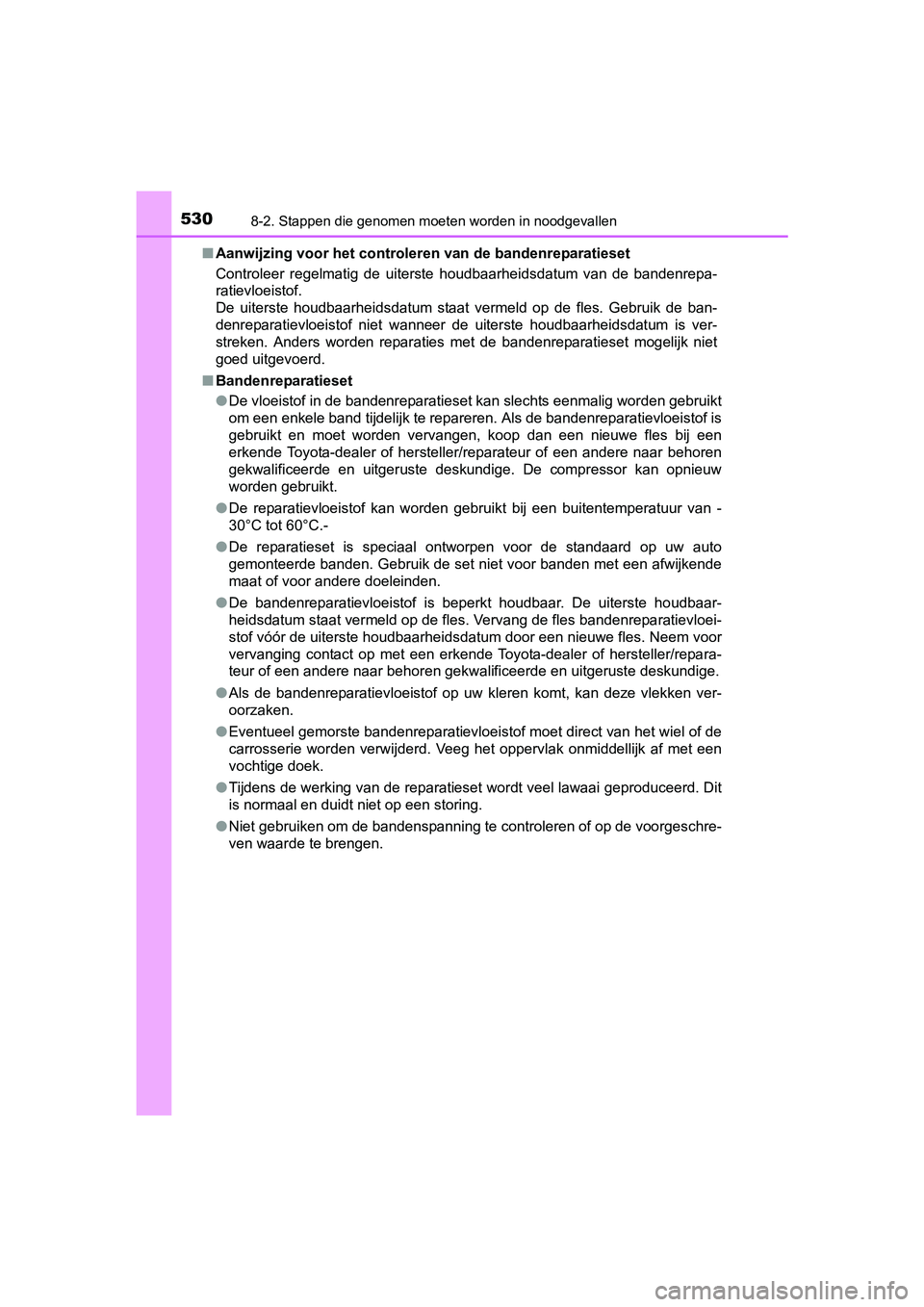

Aanwijzing voor het controlere n van de bandenreparatieset
Controleer regelmatig de uiterste houdbaarheidsdatum van de ban denrepa-
ratievloeistof.
De uiterste houdbaarheidsdatum staat vermeld op de fles. Gebruik de ban-
denreparatievloeistof niet wanneer de uiterste houdbaarheidsdat um is ver-
streken. Anders worden reparaties met de bandenreparatieset mog elijk niet
goed uitgevoerd.
■ Bandenreparatieset
●De vloeistof in de bandenreparatieset kan slechts eenmalig word en gebruikt
om een enkele band tijdelijk te repareren. Als de bandenreparatievloeistof is
gebruikt en moet worden vervangen, koop dan een nieuwe fles bij een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. De compressor kan opnieuw
worden gebruikt.
● De reparatievloeistof kan worden gebruikt bij een buitentempera tuur van -
30°C tot 60°C.-
● De reparatieset is speciaal ontworpen voor de standaard op uw a uto
gemonteerde banden. Gebruik de set niet voor banden met een afw ijkende
maat of voor andere doeleinden.
● De bandenreparatievloeistof is beperkt houdbaar. De uiterste ho udbaar-
heidsdatum staat vermeld op de fles. Vervang de fles bandenrepa ratievloei-
stof vóór de uiterste houdbaarheidsdatum door een nieuwe fles. Neem voor
vervanging contact op met een erkende Toyota-dealer of herstell er/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
● Als de bandenreparatievloeistof op uw kleren komt, kan deze vle kken ver-
oorzaken.
● Eventueel gemorste bandenreparatievloeistof moet direct van het wiel of de
carrosserie worden verwijderd. Veeg het oppervlak onmiddellijk af met een
vochtige doek.
● Tijdens de werking van de reparatieset wordt veel lawaai geproduceerd. Dit
is normaal en duidt niet op een storing.
● Niet gebruiken om de bandenspanning te controleren of op de voo rgeschre-
ven waarde te brengen.
