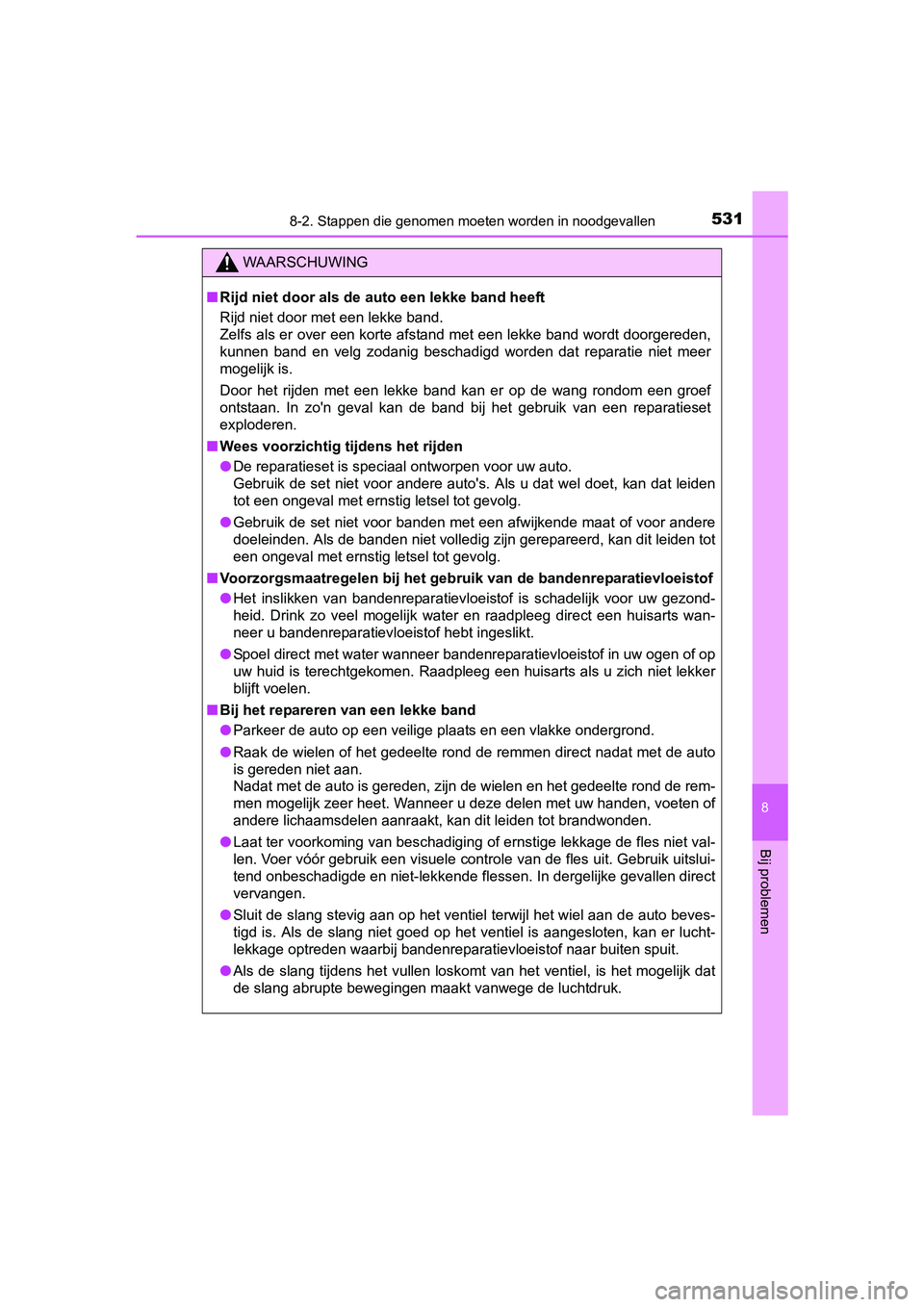

TOYOTA AURIS HYBRID 2017 Instructieboekje (in Dutch)

5318-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)
8
Bij problemen
WAARSCHUWING
■Rijd niet door als de auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt do orgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie nie t meer
mogelijk is.
Door het rijden met een lekke band kan er op de wang rondom een groef
ontstaan. In zo'n geval kan de band bij het gebruik van een rep aratieset
exploderen.
■ Wees voorzichtig tijdens het rijden
● De reparatieset is speciaal ontworpen voor uw auto.
Gebruik de set niet voor andere auto's. Als u dat wel doet, kan dat leiden
tot een ongeval met ernstig letsel tot gevolg.
● Gebruik de set niet voor banden met een afwijkende maat of voor andere
doeleinden. Als de banden niet volledig zijn gerepareerd, kan d it leiden tot
een ongeval met ernstig letsel tot gevolg.
■ Voorzorgsmaatregelen bij het geb ruik van de bandenreparatievloeistof
● Het inslikken van bandenreparatievloeistof is schadelijk voor u w gezond-
heid. Drink zo veel mogelijk water en raadpleeg direct een huis arts wan-
neer u bandenreparatievloeistof hebt ingeslikt.
● Spoel direct met water wanneer bandenreparatievloeistof in uw o gen of op
uw huid is terechtgekomen. Raadpleeg een huisarts als u zich ni et lekker
blijft voelen.
■ Bij het repareren van een lekke band
● Parkeer de auto op een veilige plaats en een vlakke ondergrond.
● Raak de wielen of het gedeelte rond de remmen direct nadat met de auto
is gereden niet aan.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de rem-
men mogelijk zeer heet. Wanneer u deze delen met uw handen, voeten of
andere lichaamsdelen aanraakt, kan dit leiden tot brandwonden.
● Laat ter voorkoming van beschadiging of ernstige lekkage de fles niet val-
len. Voer vóór gebruik een visuele controle van de fles uit. Ge bruik uitslui-
tend onbeschadigde en niet-lekkende flessen. In dergelijke geva llen direct
vervangen.
● Sluit de slang stevig aan op het ventiel terwijl het wiel aan d e auto beves-
tigd is. Als de slang niet goed op het ventiel is aangesloten, kan er lucht-
lekkage optreden waarbij bandenreparatievloeistof naar buiten s puit.
● Als de slang tijdens het vullen loskomt van het ventiel, is het mogelijk dat
de slang abrupte bewegingen maakt vanwege de luchtdruk.
AURIS_HV_OM_Europe_OM12L07E.b ook Page 531 Monday, October 24, 2016 4:06 PM

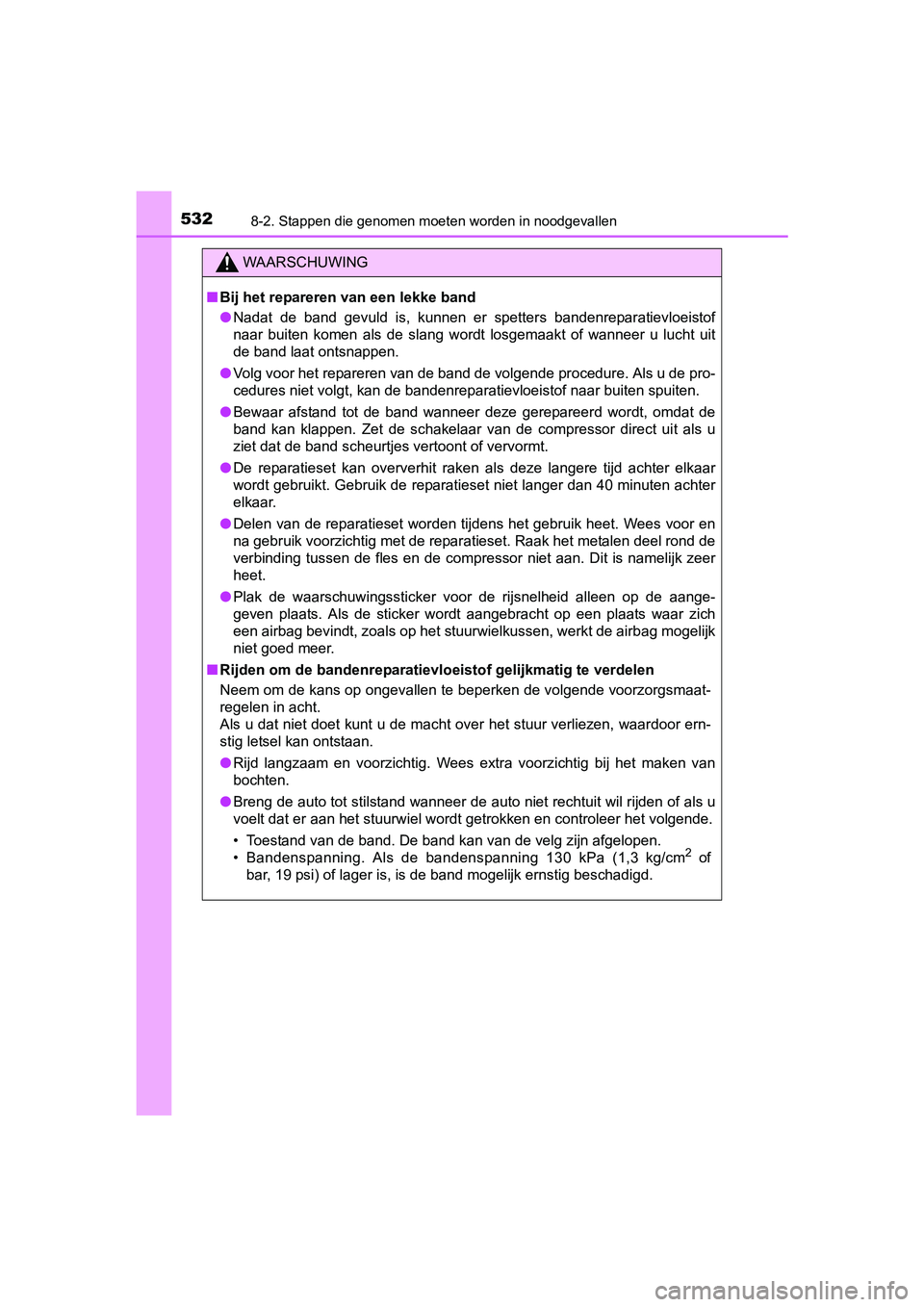

5328-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)
WAARSCHUWING
■Bij het repareren van een lekke band
● Nadat de band gevuld is, kunnen er spetters bandenreparatievloe istof
naar buiten komen als de slang wordt losgemaakt of wanneer u lu cht uit
de band laat ontsnappen.
● Volg voor het repareren van de band de volgende procedure. Als u de pro-
cedures niet volgt, kan de bandenreparatievloeistof naar buiten spuiten.
● Bewaar afstand tot de band wanneer deze gerepareerd wordt, omdat de
band kan klappen. Zet de schakelaar van de compressor direct ui t als u
ziet dat de band scheurtjes vertoont of vervormt.
● De reparatieset kan oververhit raken als deze langere tijd achter elkaar
wordt gebruikt. Gebruik de reparatieset niet langer dan 40 minu ten achter
elkaar.
● Delen van de reparatieset worden tijdens het gebruik heet. Wees voor en
na gebruik voorzichtig met de reparatieset. Raak het metalen deel rond de
verbinding tussen de fles en de compressor niet aan. Dit is nam elijk zeer
heet.
● Plak de waarschuwingssticker voor de rijsnelheid alleen op de a ange-
geven plaats. Als de sticker wordt aangebracht op een plaats wa ar zich
een airbag bevindt, zoals op het stuurwielkussen, werkt de airb ag mogelijk
niet goed meer.
■ Rijden om de bandenreparatievloeistof gelijkmatig te verdelen
Neem om de kans op ongevallen te beperken de volgende voorzorgsmaat-
regelen in acht.
Als u dat niet doet kunt u de macht over het stuur verliezen, w aardoor ern-
stig letsel kan ontstaan.
● Rijd langzaam en voorzichtig. Wees extra voorzichtig bij het ma ken van
bochten.
● Breng de auto tot stilstand wanneer de auto niet rechtuit wil r ijden of als u
voelt dat er aan het stuurwiel wordt getrokken en controleer het volgende.
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspanning 130 kPa (1,3 kg/cm
2 of
bar, 19 psi) of lager is, is de band mogelijk ernstig beschadig d.
AURIS_HV_OM_Europe_OM12L07E.book Page 532 Monday, October 24, 2016 4:06 PM

5338-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)
8
Bij problemen

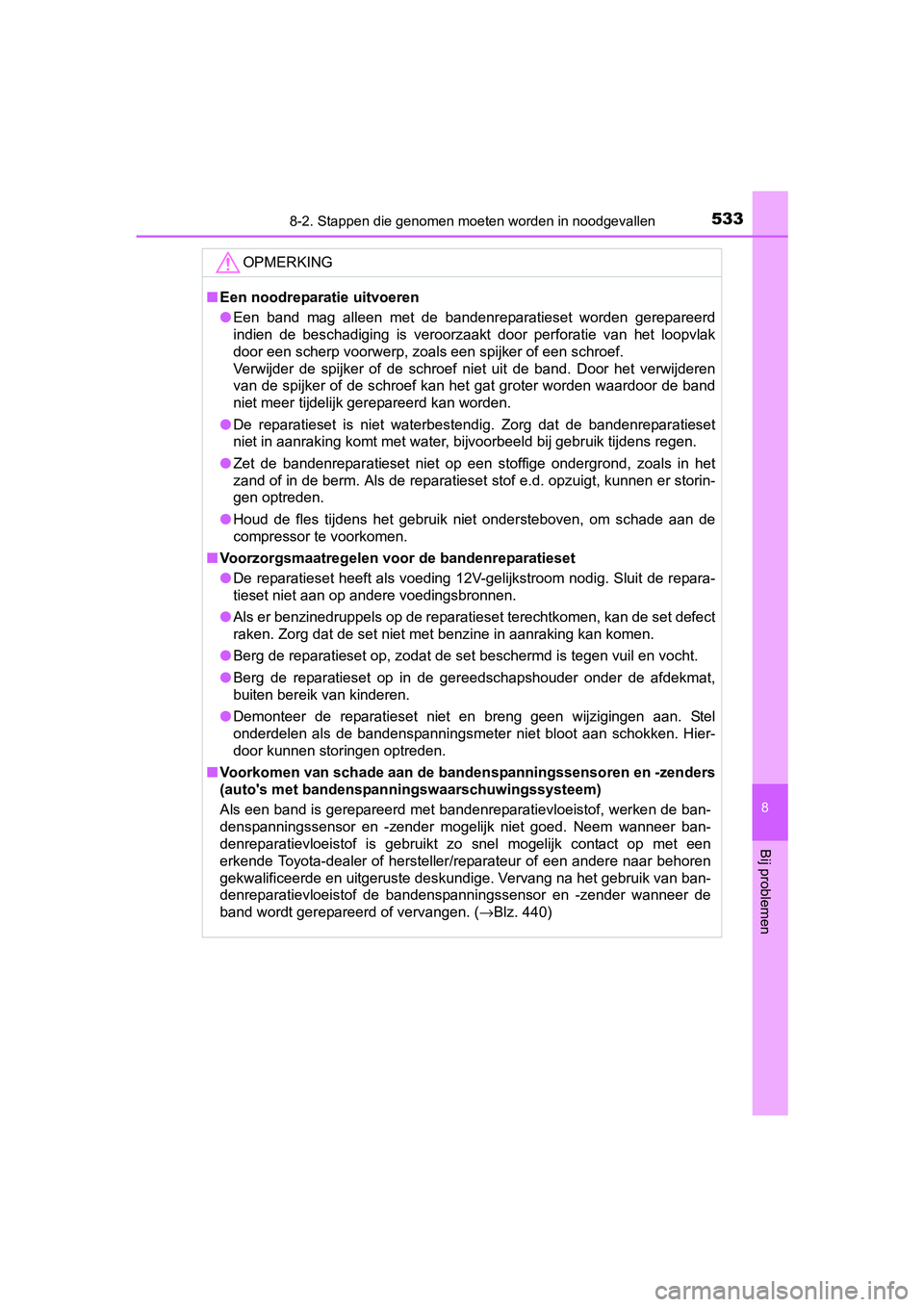

OPMERKING
■Een noodreparatie uitvoeren
● Een band mag alleen met de bandenreparatieset worden gerepareer d
indien de beschadiging is veroorzaakt door perforatie van het l oopvlak
door een scherp voorwerp, zoals een spijker of een schroef.
Verwijder de spijker of de schroef niet uit de band. Door het verwijderen
van de spijker of de schroef kan het gat groter worden waardoor de band
niet meer tijdelijk gerepareerd kan worden.
● De reparatieset is niet waterbestendig. Zorg dat de bandenrepar atieset
niet in aanraking komt met water, bijvoorbeeld bij gebruik tijd ens regen.
● Zet de bandenreparatieset niet op een stoffige ondergrond, zoal s in het
zand of in de berm. Als de reparatieset stof e.d. opzuigt, kunn en er storin-
gen optreden.
● Houd de fles tijdens het gebruik niet ondersteboven, om schade aan de
compressor te voorkomen.
■ Voorzorgsmaatregelen voor de bandenreparatieset
● De reparatieset heeft als voeding 12V-gelijkstroom nodig. Sluit de repara-
tieset niet aan op andere voedingsbronnen.
● Als er benzinedruppels op de reparatieset terechtkomen, kan de set defect
raken. Zorg dat de set niet met benzine in aanraking kan komen.
● Berg de reparatieset op, zodat de set beschermd is tegen vuil en vocht.
● Berg de reparatieset op in de gereedschapshouder onder de afdek mat,
buiten bereik van kinderen.
● Demonteer de reparatieset niet en breng geen wijzigingen aan. S tel
onderdelen als de bandenspanningsmeter niet bloot aan schokken. Hier-
door kunnen storingen optreden.
■ Voorkomen van schade aan de band enspanningssensoren en -zenders
(auto's met bandenspanningswaarschuwingssysteem)
Als een band is gerepareerd met bandenreparatievloeistof, werke n de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op m et een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanneer de
band wordt gerepareerd of vervangen. ( →Blz. 440)
AURIS_HV_OM_Europe_OM12L07E.book Page 533 Monday, October 24, 2016 4:06 PM

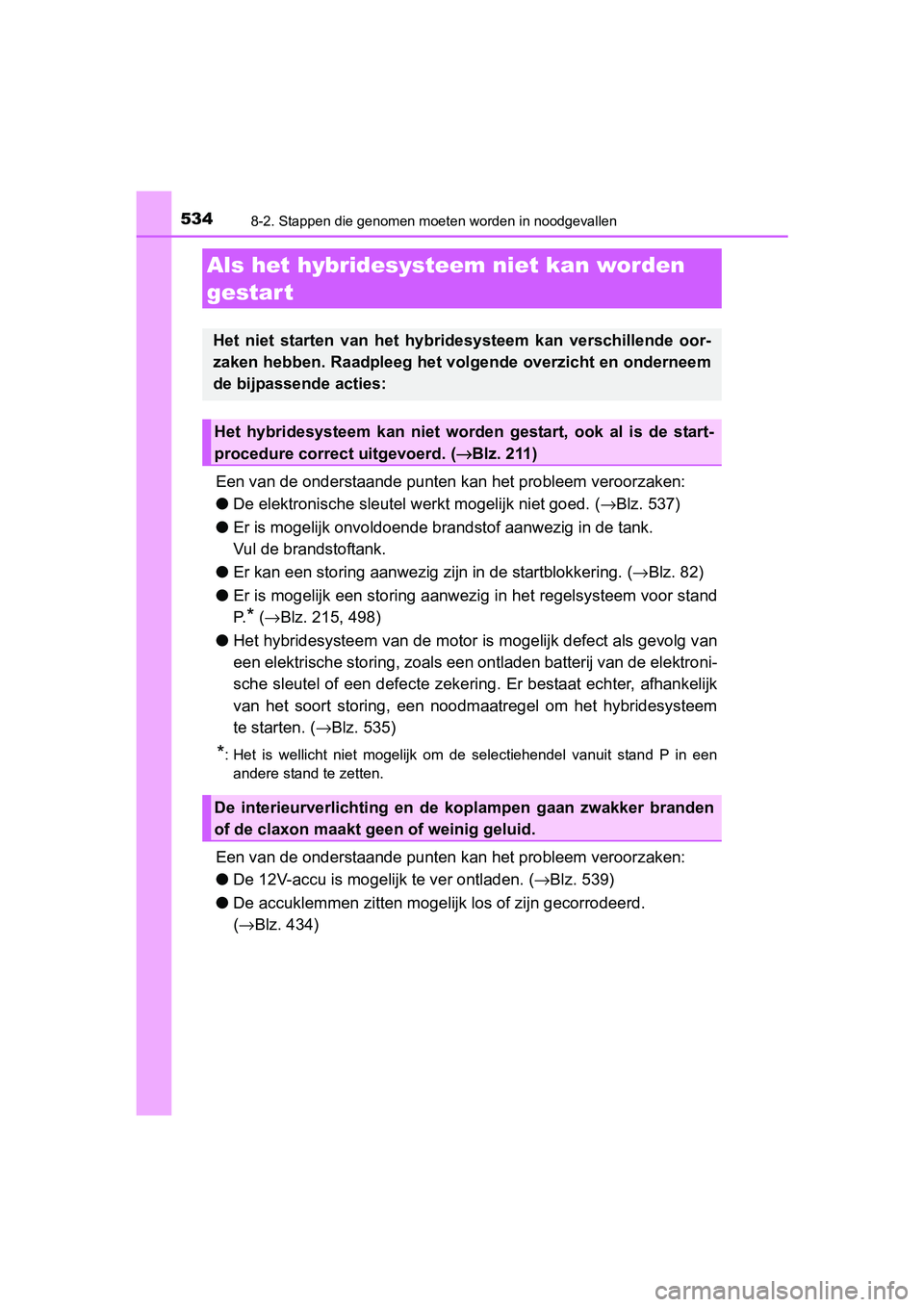

5348-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)
Een van de onderstaande punten kan het probleem veroorzaken:
● De elektronische sleutel werkt mogelijk niet goed. ( →Blz. 537)
● Er is mogelijk onvoldoende bran dstof aanwezig in de tank.
Vul de brandstoftank.
● Er kan een storing aanwezig z ijn in de startblokkering. (→Blz. 82)
● Er is mogelijk een storing aanwezig in het regelsysteem voor st and
P.
* ( → Blz. 215, 498)
● Het hybridesyste em van de motor is mogelijk defect als gevolg v an
een elektrische storing, zoals een ontladen batterij van de ele ktroni-
sche sleutel of een defecte zeke ring. Er bestaat echter, afhankelijk
van het soort storing, een noodm aatregel om het hybridesysteem
te starten. ( →Blz. 535)
*: Het is wellicht niet mogelijk om de selectiehendel vanuit stan d P in een
andere stand te zetten.
Een van de onderstaande punten kan het probleem veroorzaken:
● De 12V-accu is moge lijk te ver ontladen. (→Blz. 539)
● De accuklemmen zitten mogeli jk los of zijn gecorrodeerd.
( → Blz. 434)
Als het hybridesyste em niet kan worden
gestar t
Het niet starten van het hybridesysteem kan verschillende oor-
zaken hebben. Raadpleeg het vo lgende overzicht en onderneem
de bijpassende acties:
Het hybridesysteem kan niet worden gestart, ook al is de start-
procedure correct uitgevoerd. ( →Blz. 211)
De interieurverlichting en de koplampen gaan zwakker branden
of de claxon maakt gee n of weinig geluid.
AURIS_HV_OM_Europe_OM12L07E.b ook Page 534 Monday, October 24, 2016 4:06 PM

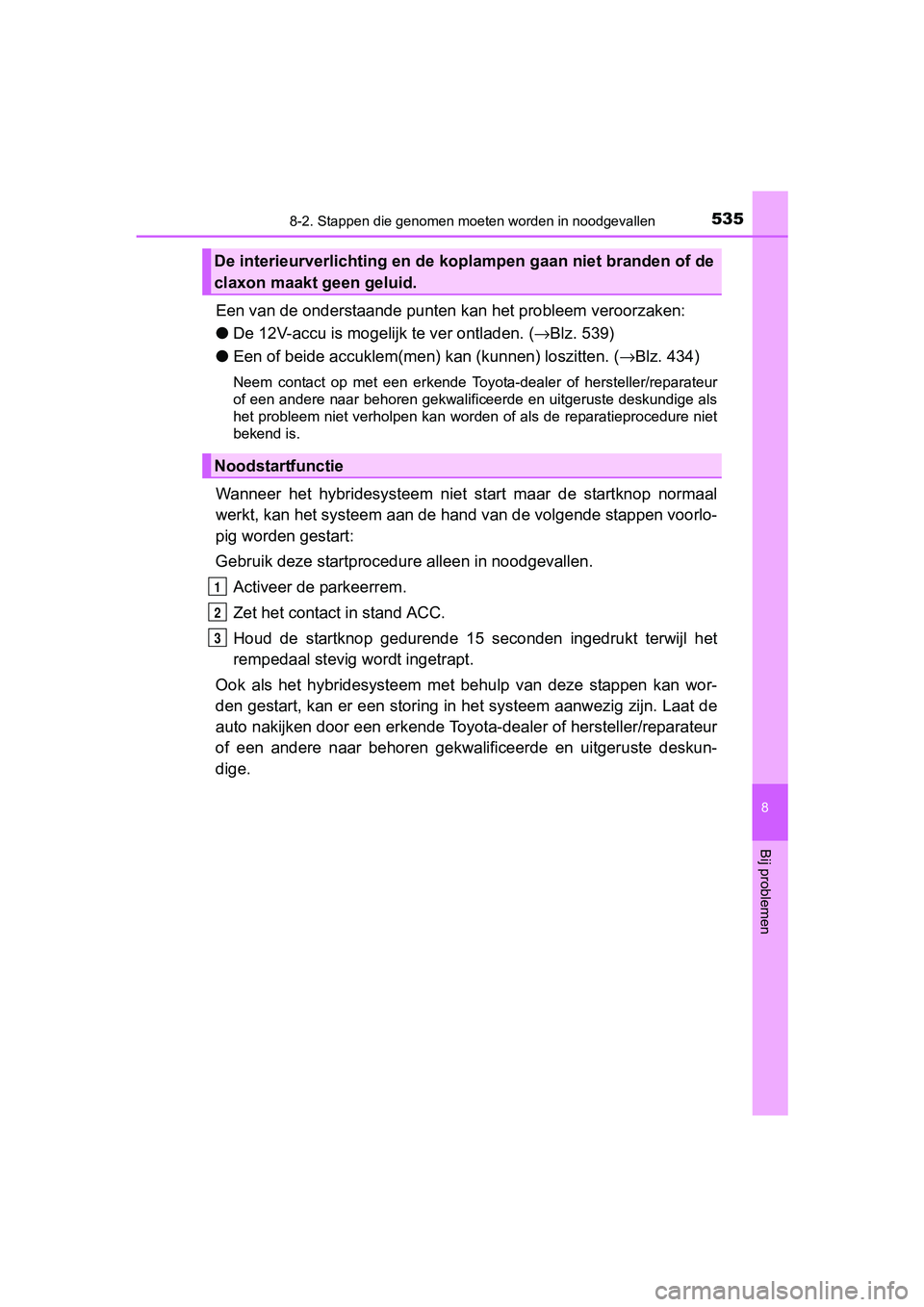

5358-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)
8
Bij problemen
Een van de onderstaande punten kan het probleem veroorzaken:
● De 12V-accu is moge lijk te ver ontladen. (→Blz. 539)
● Een of beide accuklem(men) kan (kunnen) loszitten. (→Blz. 434)
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige als
het probleem niet verholpen kan worden of als de reparatieproce dure niet
bekend is.
Wanneer het hybridesysteem niet start maar de startknop normaal
werkt, kan het systeem aan de hand van de volgende stappen voor lo-
pig worden gestart:
Gebruik deze startprocedur e alleen in noodgevallen.
Activeer de parkeerrem.
Zet het contact in stand ACC.
Houd de startknop g edurende 15 seconden ingedrukt terwijl het
rempedaal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp van deze stappen kan wor-
den gestart, kan er een storing in het systeem aanwezig zijn. L aat de
auto nakijken door een erkende Toyota-dealer of hersteller/repa rateur
of een andere naar behoren gek walificeerde en uitgeruste deskun -
dige.
De interieurverlichting en de koplampen gaan niet branden of de
claxon maakt geen geluid.
Noodstartfunctie
1
2
3
AURIS_HV_OM_Europe_OM12L07E.b ook Page 535 Monday, October 24, 2016 4:06 PM

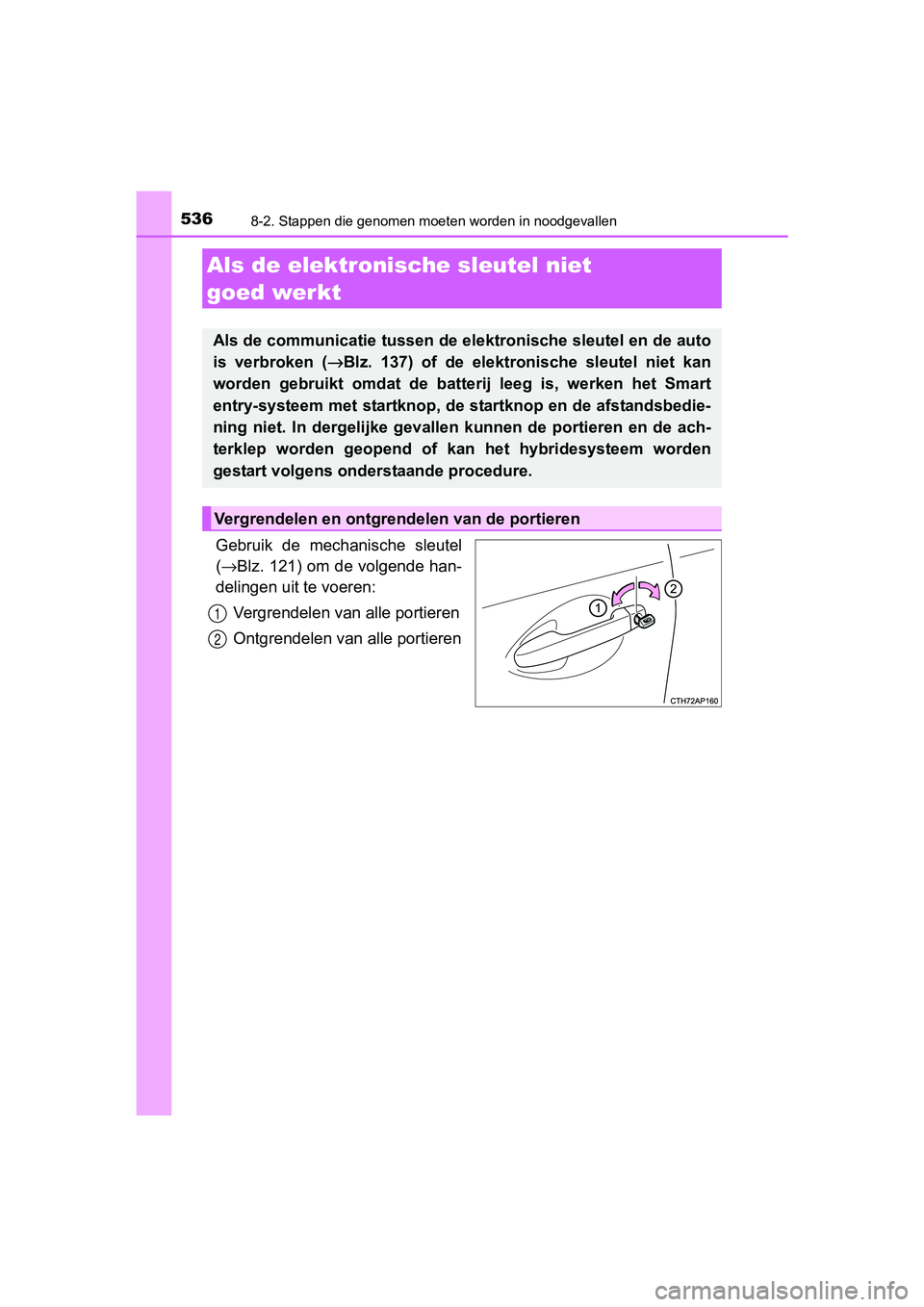

5368-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)
Gebruik de mechanische sleutel
(→ Blz. 121) om de volgende han-
delingen uit te voeren:
Vergrendelen van alle portieren
Ontgrendelen van alle portieren
Als de elektronische sleutel niet
goed werkt
Als de communicatie tussen de e lektronische sleutel en de auto
is verbroken ( →Blz. 137) of de elektr onische sleutel niet kan
worden gebruikt omdat de batterij leeg is, werken het Smart
entry-systeem met startknop, de startknop en de afstandsbedie-
ning niet. In dergelijke gevallen kunnen de portieren en de ach -
terklep worden geopend of kan het hybridesysteem worden
gestart volgens onderstaande procedure.
Vergrendelen en ontgrendelen van de portieren
1
2
AURIS_HV_OM_Europe_OM12L07E.b ook Page 536 Monday, October 24, 2016 4:06 PM

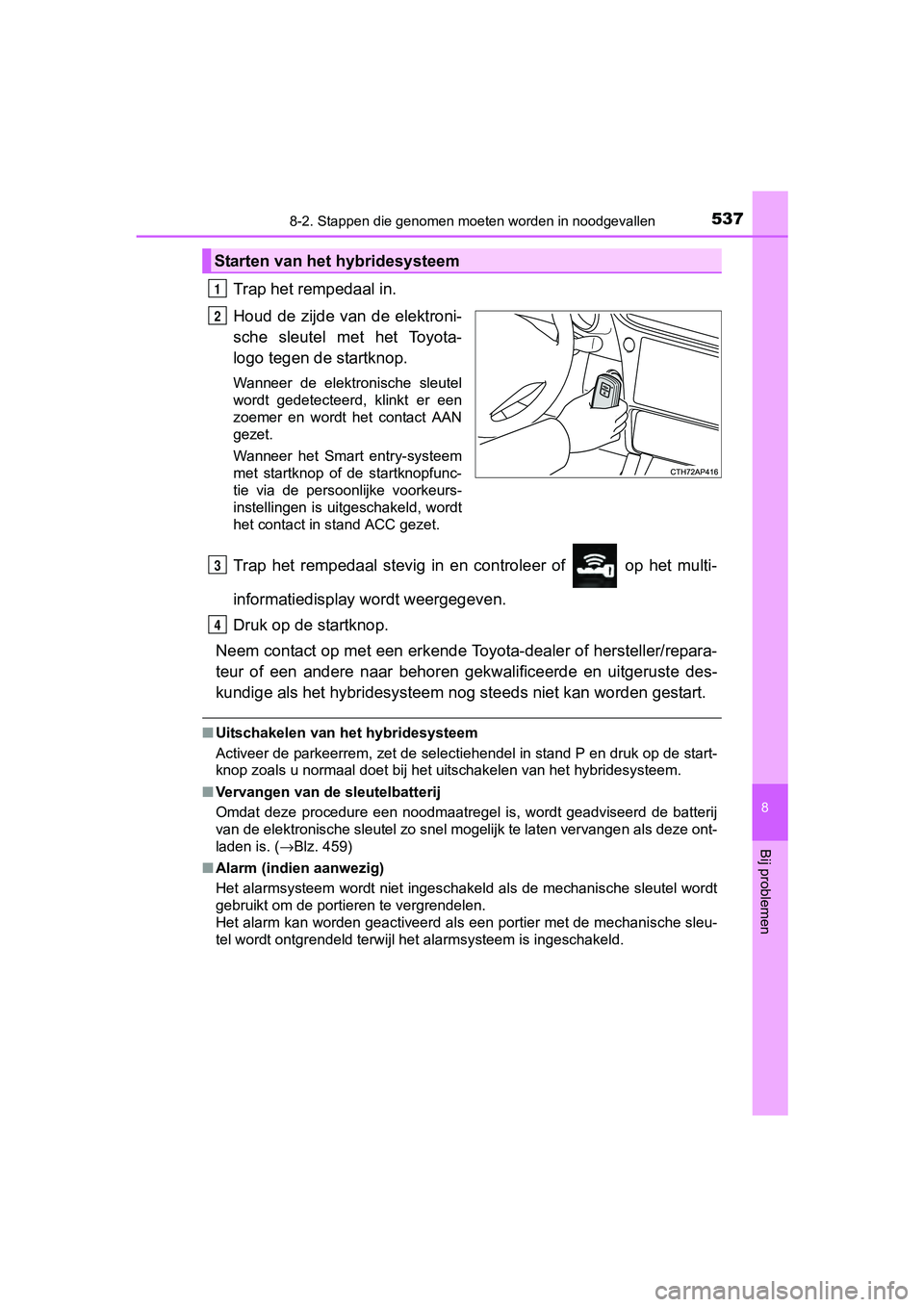

5378-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)
8
Bij problemen
Trap het rempedaal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop of de startknopfunc-
tie via de persoonlijke voorkeurs-
instellingen is uitgeschakeld, wordt
het contact in stand ACC gezet.
Trap het rempedaal stevig in en controleer of op het multi-
informatiedisplay wordt weergegeven.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/rep ara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d es-
kundige als het hybri desysteem nog steeds n iet kan worden gestart.
■Uitschakelen van het hybridesysteem
Activeer de parkeerrem, zet de selectiehendel in stand P en dru k op de start-
knop zoals u normaal doet bij het uitschakelen van het hybridesysteem.
■ Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel is, wordt geadviseerd de batterij
van de elektronische sleutel zo snel mogelijk te laten vervange n als deze ont-
laden is. ( →Blz. 459)
■ Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingeschakeld als de mechanische sle utel wordt
gebruikt om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een portier met de mechani sche sleu-
tel wordt ontgrendeld terwijl het alarmsysteem is ingeschakeld.
Starten van het hybridesysteem
1
2
3
4
AURIS_HV_OM_Europe_OM12L07E.b ook Page 537 Monday, October 24, 2016 4:06 PM

5388-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)■

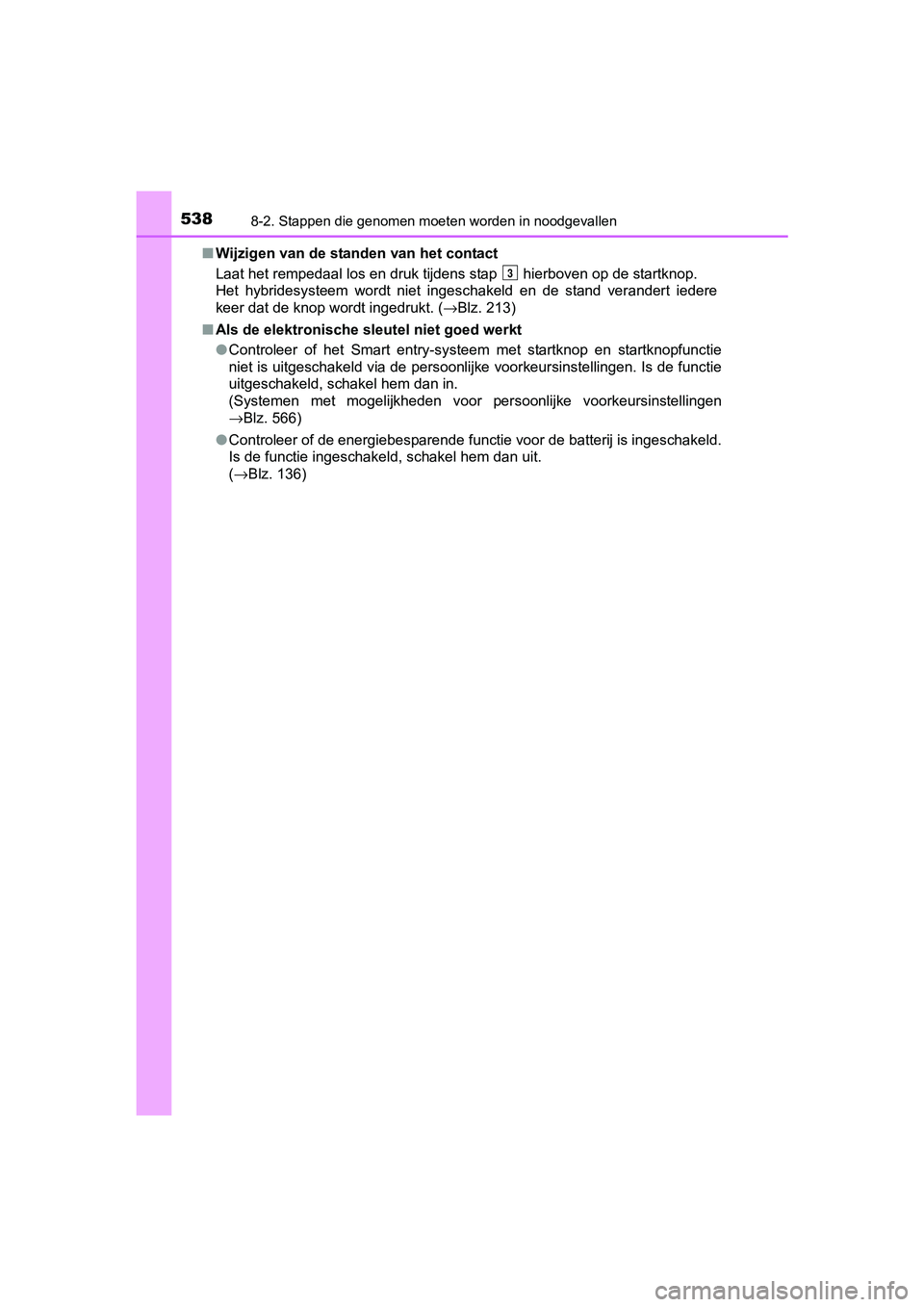

Wijzigen van de standen van het contact
Laat het rempedaal los en druk tijdens stap hierboven op de st artknop.
Het hybridesysteem wordt niet ingeschakeld en de stand verander t iedere
keer dat de knop wordt ingedrukt. ( →Blz. 213)
■ Als de elektronische sleutel niet goed werkt
●Controleer of het Smart entry-systeem met startknop en startkno pfunctie
niet is uitgeschakeld via de persoonlijke voorkeursinstellingen. Is de functie
uitgeschakeld, schakel hem dan in.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen
→Blz. 566)
● Controleer of de energiebesparende functie voor de batterij is ingeschakeld.
Is de functie ingeschakeld, schakel hem dan uit.
( →Blz. 136)
3
AURIS_HV_OM_Europe_OM12L07E.b ook Page 538 Monday, October 24, 2016 4:06 PM

5398-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)
8

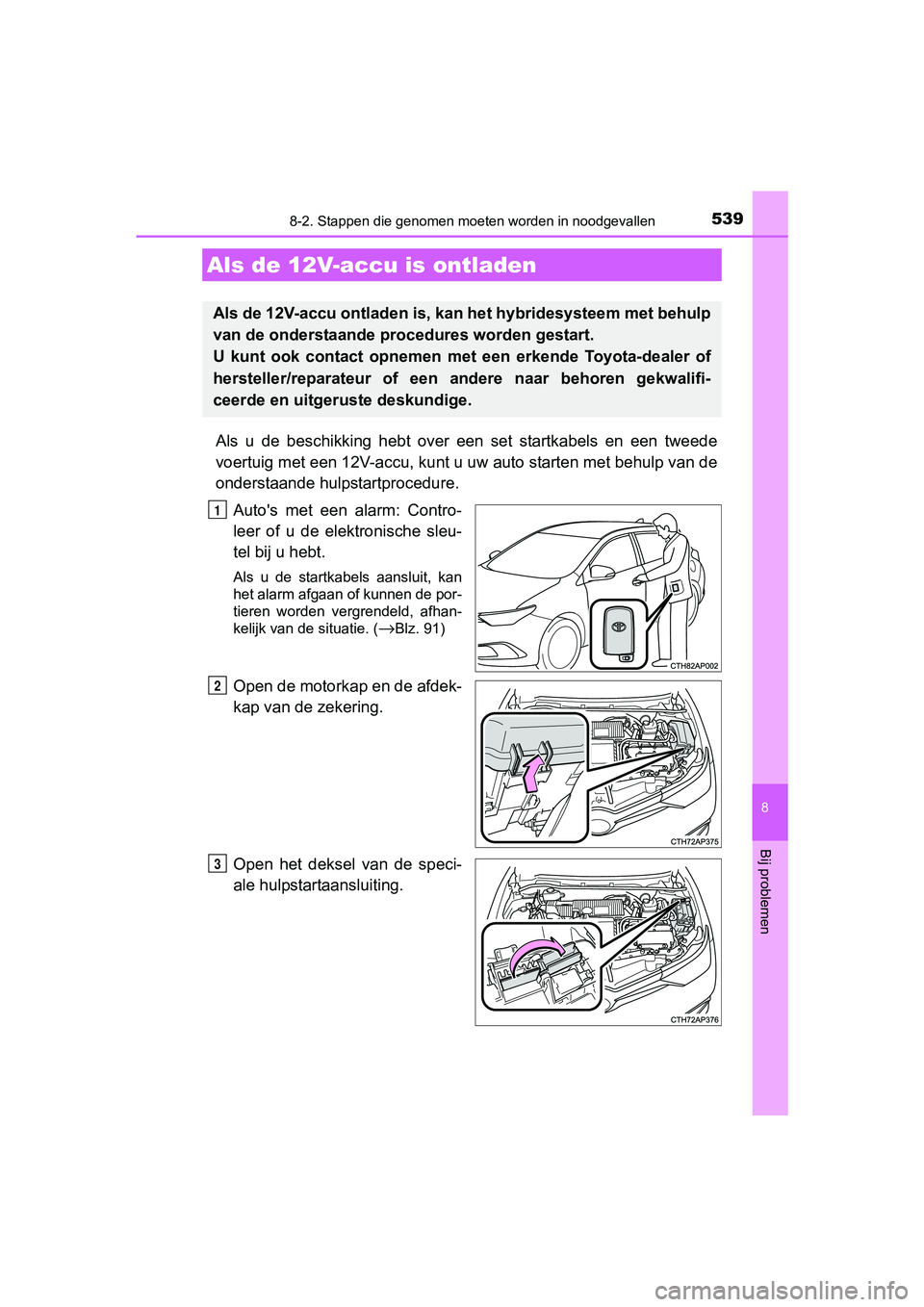

Bij problemen
Als u de beschikking hebt over een set startkabels en een tweed e
voertuig met een 12V-ac cu, kunt u uw auto starten met behulp va n de
onderstaande hulpstartprocedure.
Auto's met een alarm: Contro-
leer of u de elektronische sleu-
tel bij u hebt.
Als u de startkabels aansluit, kan
het alarm afgaan of kunnen de por-
tieren worden vergrendeld, afhan-
kelijk van de situatie. (
→Blz. 91)
Open de motorkap en de afdek-
kap van de zekering.
Open het deksel van de speci-
ale hulpstartaansluiting.
Als de 12V-accu is ontladen
Als de 12V-accu ontladen is, kan het hybridesysteem met behulp
van de onderstaande procedures worden gestart.
U kunt ook contact opnemen met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
1
2
3
AURIS_HV_OM_Europe_OM12L07E.b ook Page 539 Monday, October 24, 2016 4:06 PM

5408-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12L07E)

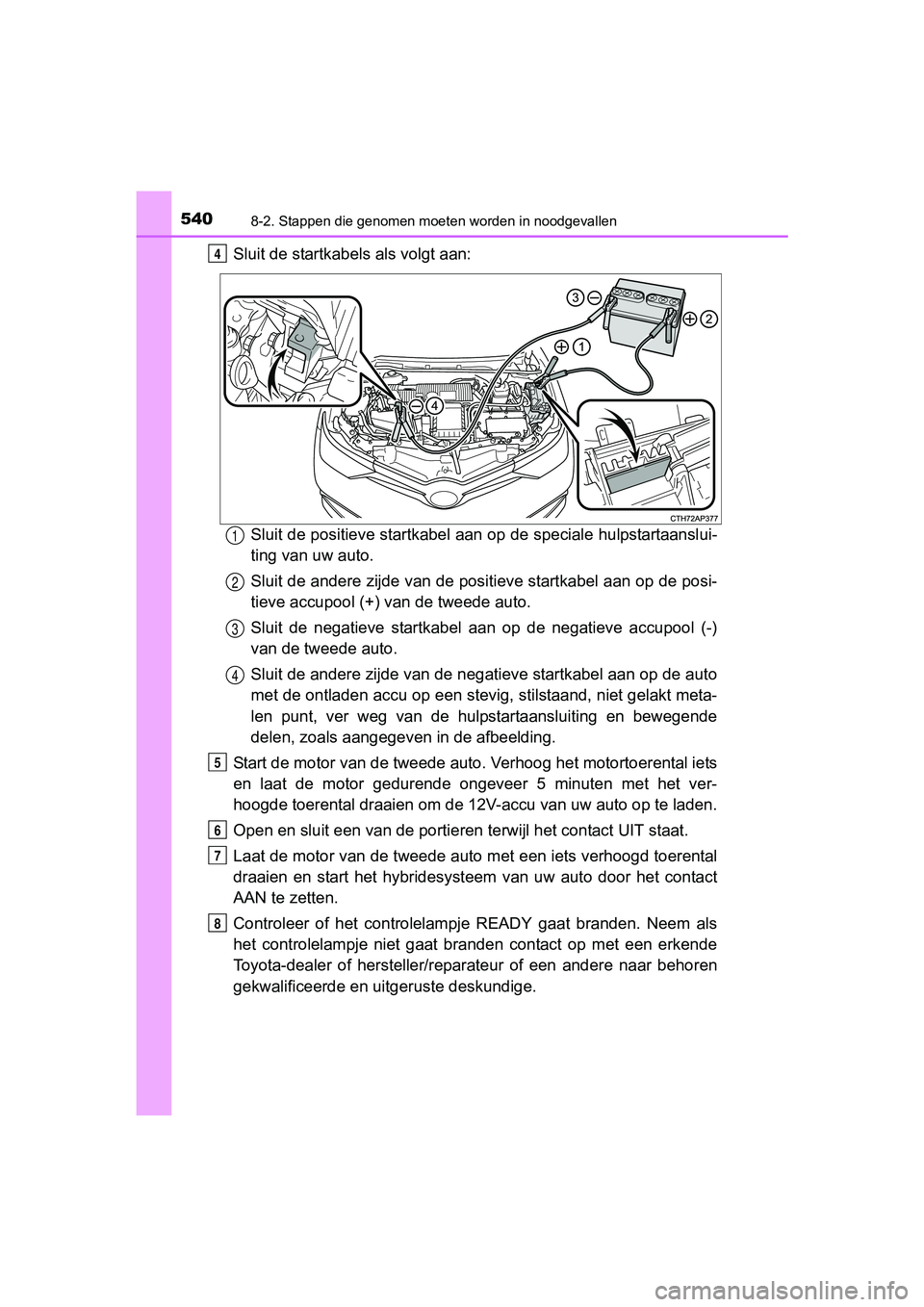

Sluit de startkabels als volgt aan:
Sluit de positieve startkabel aan op de speciale hulpstartaansl ui-
ting van uw auto.
Sluit de andere zijde van de positieve startkabel aan op de pos i-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de negatieve startkabel aan op de aut o
met de ontladen accu op een stevig, stilstaand, niet gelakt met a-
len punt, ver weg van de hulpstartaansluiting en bewegende
delen, zoals aangegeven in de afbeelding.
Start de motor van de tweede auto. Verhoog het motortoerental i ets
en laat de motor gedurende ongeveer 5 minuten met het ver-
hoogde toerental draaien om de 12V-accu van uw auto op te laden .
Open en sluit een van de portieren terwijl het contact UIT staat.
Laat de motor van de tweede auto met een iets verhoogd toerenta l
draaien en start het hybridesysteem van uw auto door het contac t
AAN te zetten.
Controleer of het controlelampje READY gaat branden. Neem als
het controlelampje niet gaat branden contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.4
1
2
3
4
5
6
7
8
AURIS_HV_OM_Europe_OM12L07E.b ook Page 540 Monday, October 24, 2016 4:06 PM
