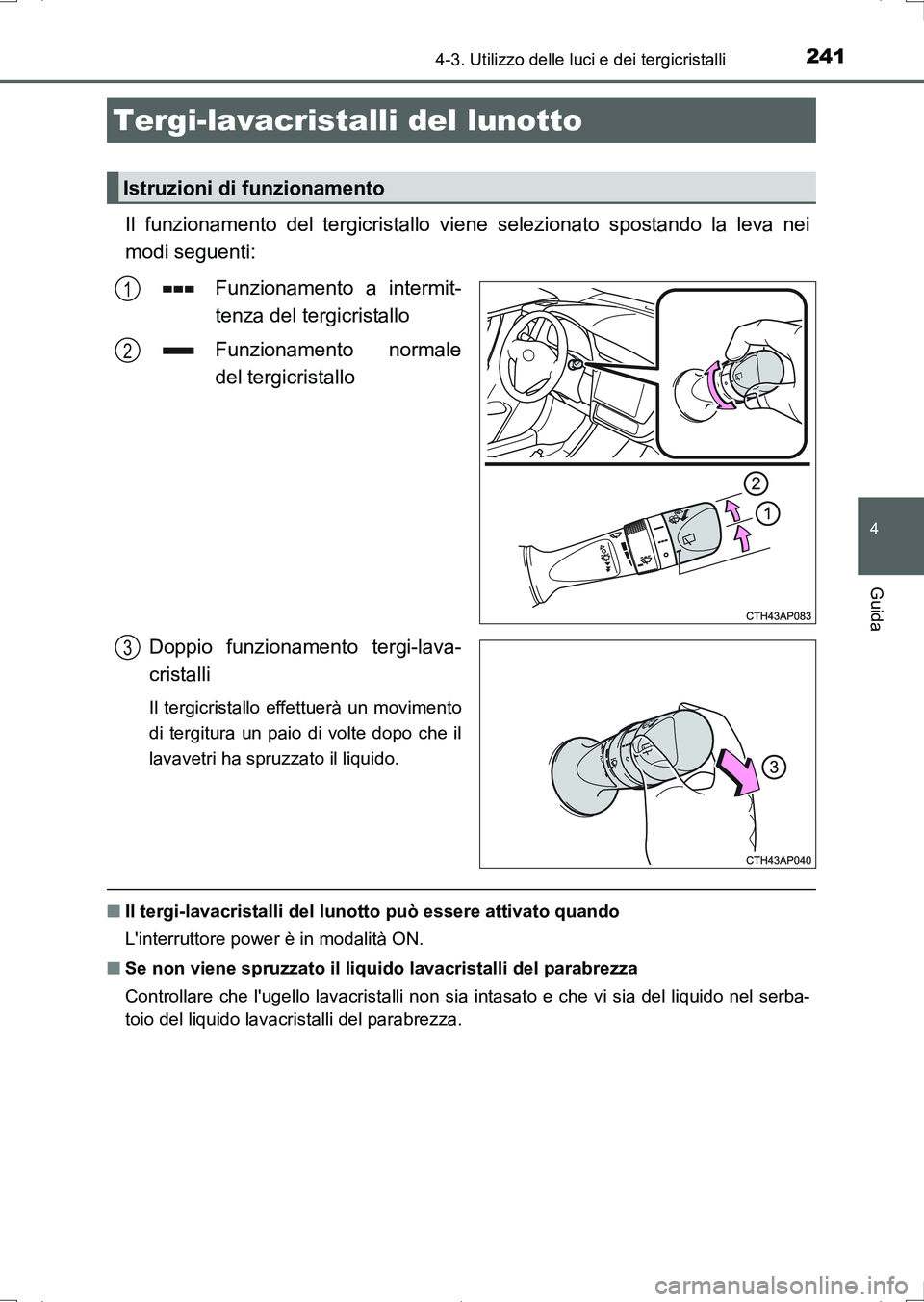

2414-3. Utilizzo delle luci e dei tergicristalli
4
Guida
UK_AURIS_HV_HB_EL (OM12L11L)
Il funzionamento del tergicristallo viene selezionato spostando la leva nei
modi seguenti:
Funzionamento a intermit-
tenza del tergicristallo
Funzionamento normale
del tergicristallo
Doppio funzionamento tergi-lava-
cristalli
Il tergicristallo effettuerà un movimento
di tergitura un paio di volte dopo che il
lavavetri ha spruzzato il liquido.
■Il tergi-lavacristalli del lunotto può essere attivato quando
L'interruttore power è in modalità ON.
■Se non viene spruzzato il liquido lavacristalli del parabrezza
Controllare che l'ugello lavacristalli non sia intasato e che vi sia del liquido nel serba-
toio del liquido lavacristalli del parabrezza.
Tergi-lavacristalli del lunotto
Istruzioni di funzionamento
1
2
3
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 241 ページ ２０１６年６月２８日　火曜日　午後６時４７分

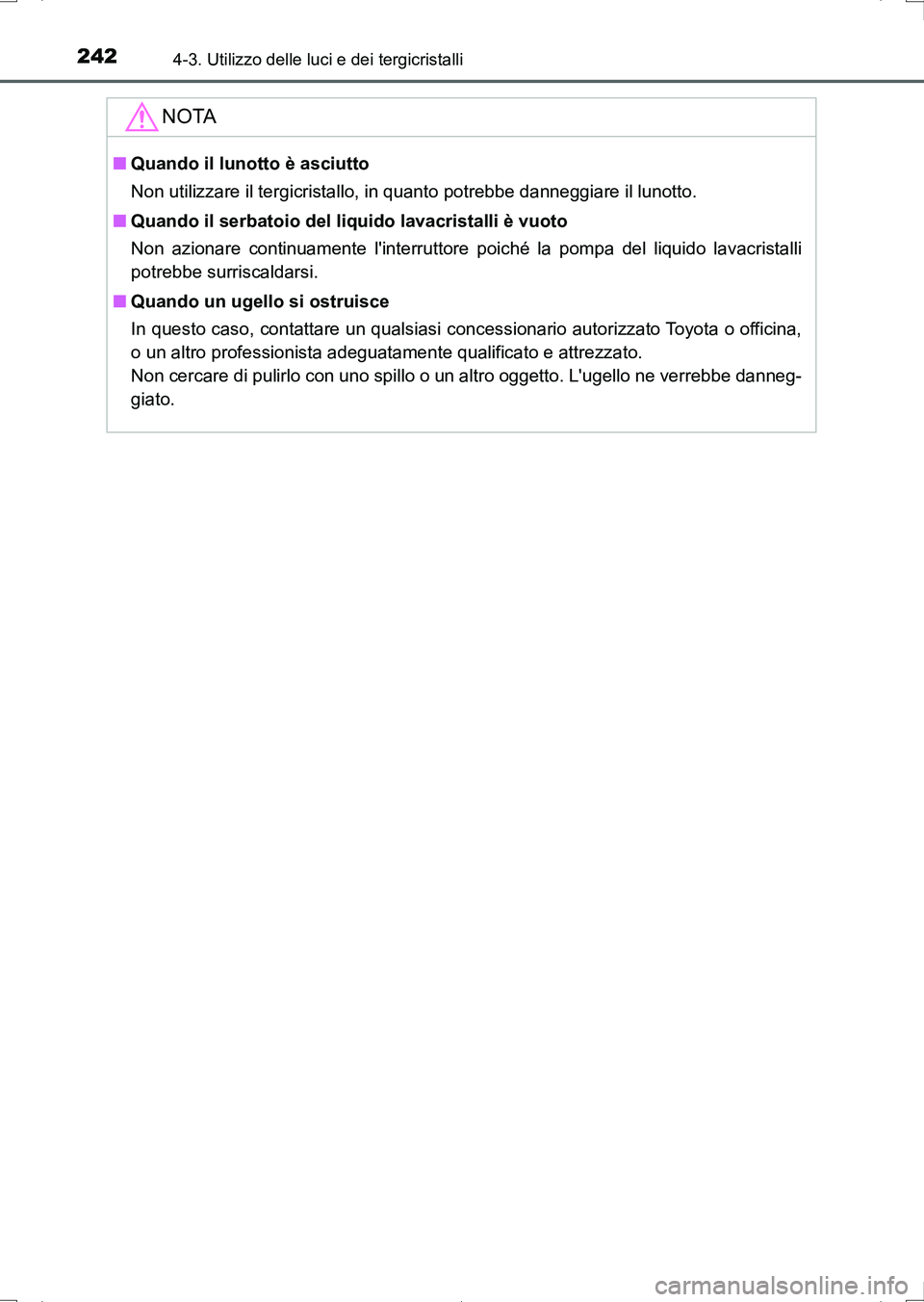

2424-3. Utilizzo delle luci e dei tergicristalli
UK_AURIS_HV_HB_EL (OM12L11L)
NOTA
■Quando il lunotto è asciutto
Non utilizzare il tergicristallo, in quanto potrebbe danneggiare il lunotto.
■Quando il serbatoio del liquido lavacristalli è vuoto
Non azionare continuamente l'interruttore poiché la pompa del liquido lavacristalli
potrebbe surriscaldarsi.
■Quando un ugello si ostruisce
In questo caso, contattare un qualsiasi concessionario autorizzato Toyota o officina,
o un altro professionista adeguatamente qualificato e attrezzato.
Non cercare di pulirlo con uno spillo o un altro oggetto. L'ugello ne verrebbe danneg-
giato.
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 242 ページ ２０１６年６月２８日　火曜日　午後６時４７分

243
4
Guida
UK_AURIS_HV_HB_EL (OM12L11L)

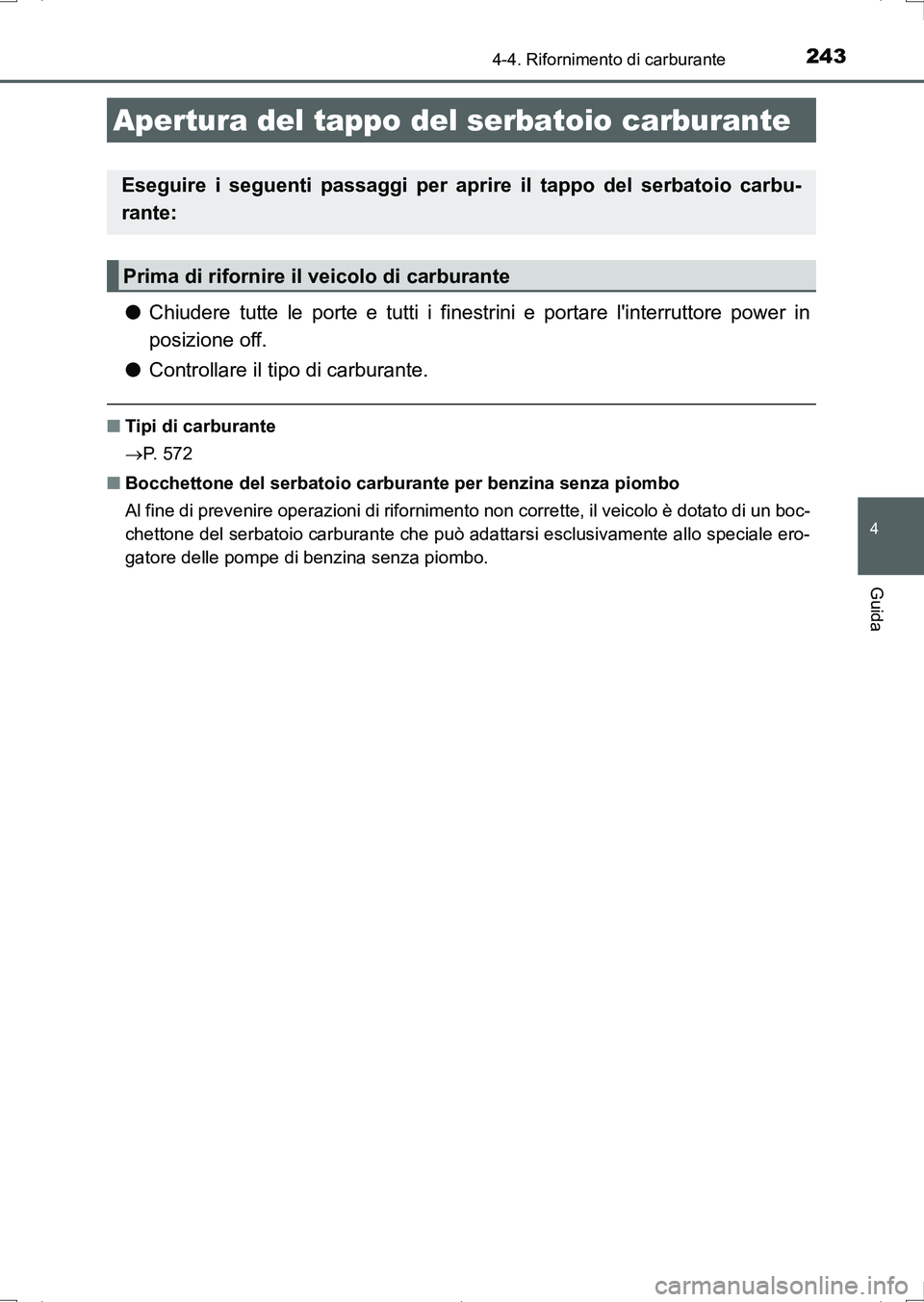

4-4. Rifornimento di carburante
●Chiudere tutte le porte e tutti i finestrini e portare l'interruttore power in
posizione off.
●Controllare il tipo di carburante.
■Tipi di carburante
P. 5 7 2
■Bocchettone del serbatoio carburante per benzina senza piombo
Al fine di prevenire operazioni di rifornimento non corrette, il veicolo è dotato di un boc-
chettone del serbatoio carburante che può adattarsi esclusivamente allo speciale ero-
gatore delle pompe di benzina senza piombo.
Apertura del tappo del serbatoio carburante
Eseguire i seguenti passaggi per aprire il tappo del serbatoio carbu-
rante:
Prima di rifornire il veicolo di carburante
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 243 ページ ２０１６年６月２８日　火曜日　午後６時４７分

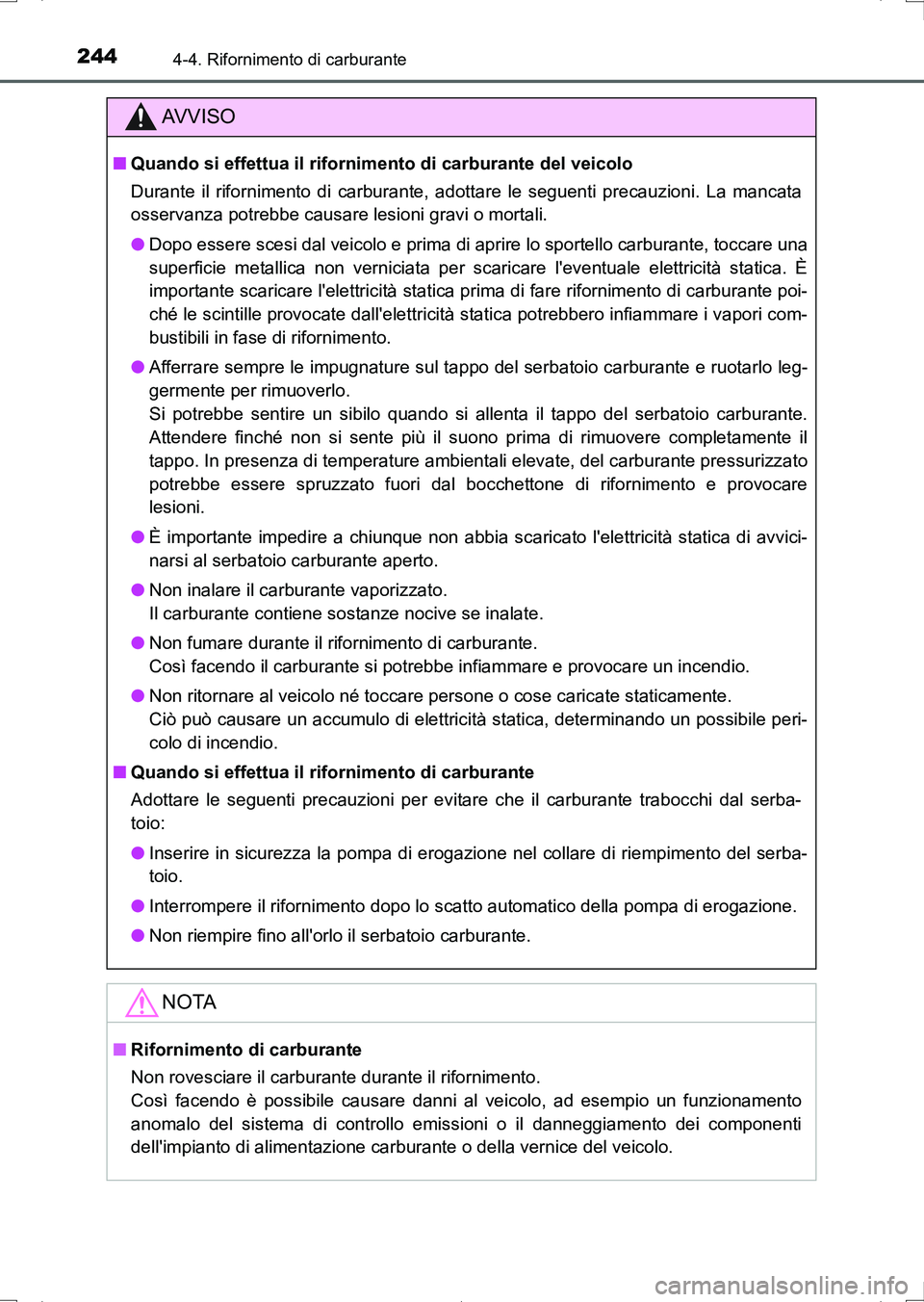

2444-4. Rifornimento di carburante
UK_AURIS_HV_HB_EL (OM12L11L)
AV V I S O
■Quando si effettua il rifornimento di carburante del veicolo
Durante il rifornimento di carburante, adottare le seguenti precauzioni. La mancata
osservanza potrebbe causare lesioni gravi o mortali.
●Dopo essere scesi dal veicolo e prima di aprire lo sportello carburante, toccare una
superficie metallica non verniciata per scaricare l'eventuale elettricità statica. È
importante scaricare l'elettricità statica prima di fare rifornimento di carburante poi-
ché le scintille provocate dall'elettricità statica potrebbero infiammare i vapori com-
bustibili in fase di rifornimento.
●Afferrare sempre le impugnature sul tappo del serbatoio carburante e ruotarlo leg-
germente per rimuoverlo.
Si potrebbe sentire un sibilo quando si allenta il tappo del serbatoio carburante.
Attendere finché non si sente più il suono prima di rimuovere completamente il
tappo. In presenza di temperature ambientali elevate, del carburante pressurizzato
potrebbe essere spruzzato fuori dal bocchettone di rifornimento e provocare
lesioni.
●È importante impedire a chiunque non abbia scaricato l'elettricità statica di avvici-
narsi al serbatoio carburante aperto.
●Non inalare il carburante vaporizzato.
Il carburante contiene sostanze nocive se inalate.
●Non fumare durante il rifornimento di carburante.
Così facendo il carburante si potrebbe infiammare e provocare un incendio.
●Non ritornare al veicolo né toccare persone o cose caricate staticamente.
Ciò può causare un accumulo di elettricità statica, determinando un possibile peri-
colo di incendio.
■Quando si effettua il rifornimento di carburante
Adottare le seguenti precauzioni per evitare che il carburante trabocchi dal serba-
toio:
●Inserire in sicurezza la pompa di erogazione nel collare di riempimento del serba-
toio.
●Interrompere il rifornimento dopo lo scatto automatico della pompa di erogazione.
●Non riempire fino all'orlo il serbatoio carburante.
NOTA
■Rifornimento di carburante
Non rovesciare il carburante durante il rifornimento.
Così facendo è possibile causare danni al veicolo, ad esempio un funzionamento
anomalo del sistema di controllo emissioni o il danneggiamento dei componenti
dell'impianto di alimentazione carburante o della vernice del veicolo.
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 244 ページ ２０１６年６月２８日　火曜日　午後６時４７分

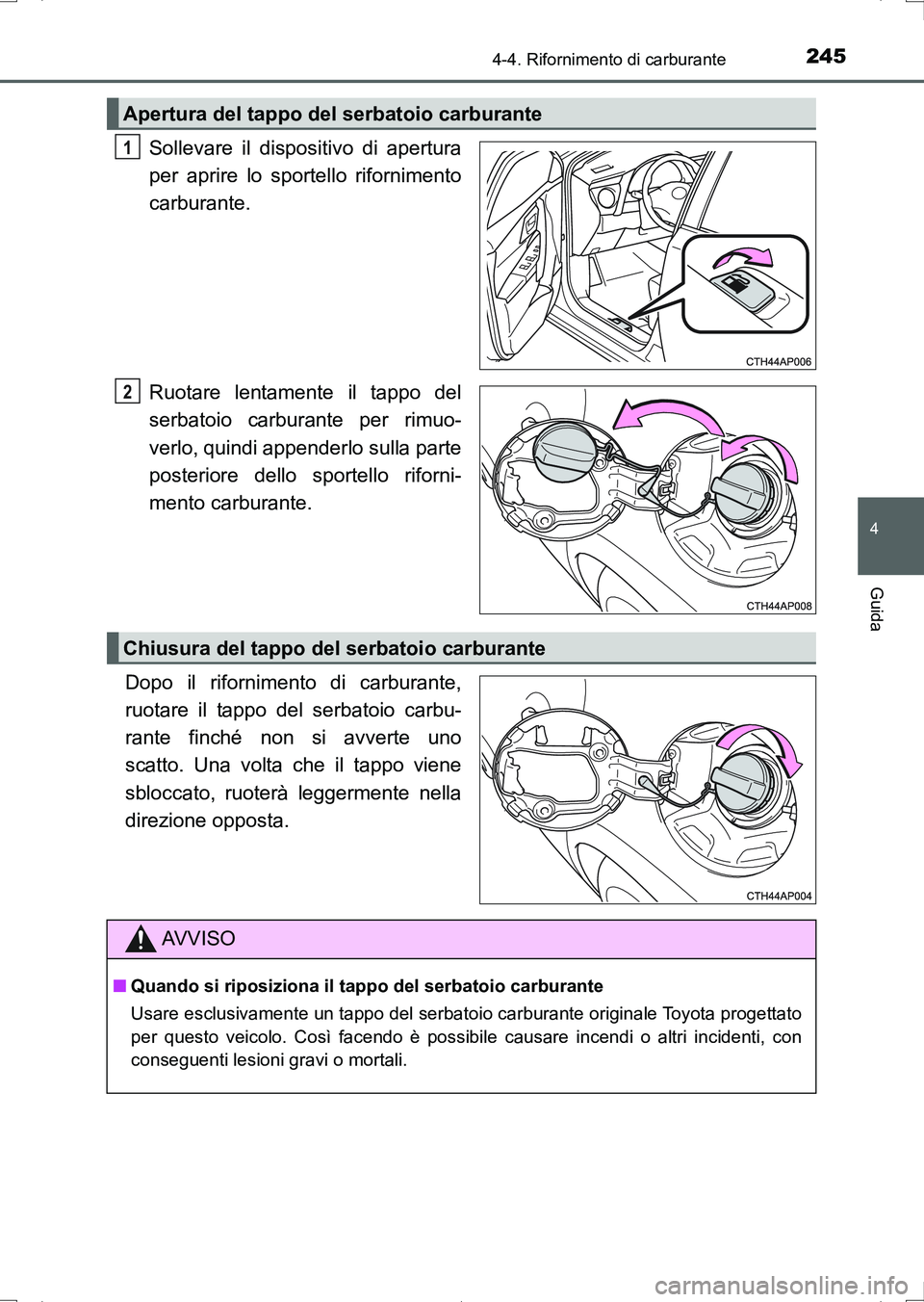

2454-4. Rifornimento di carburante
4
Guida
UK_AURIS_HV_HB_EL (OM12L11L)
Sollevare il dispositivo di apertura
per aprire lo sportello rifornimento
carburante.
Ruotare lentamente il tappo del
serbatoio carburante per rimuo-
verlo, quindi appenderlo sulla parte
posteriore dello sportello riforni-
mento carburante.
Dopo il rifornimento di carburante,
ruotare il tappo del serbatoio carbu-
rante finché non si avverte uno
scatto. Una volta che il tappo viene
sbloccato, ruoterà leggermente nella
direzione opposta.
Apertura del tappo del serbatoio carburante
1
2
Chiusura del tappo del serbatoio carburante
AV V I S O
■Quando si riposiziona il tappo del serbatoio carburante
Usare esclusivamente un tappo del serbatoio carburante originale Toyota progettato
per questo veicolo. Così facendo è possibile causare incendi o altri incidenti, con
conseguenti lesioni gravi o mortali.
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 245 ページ ２０１６年６月２８日　火曜日　午後６時４７分

246
UK_AURIS_HV_HB_EL (OM12L11L)

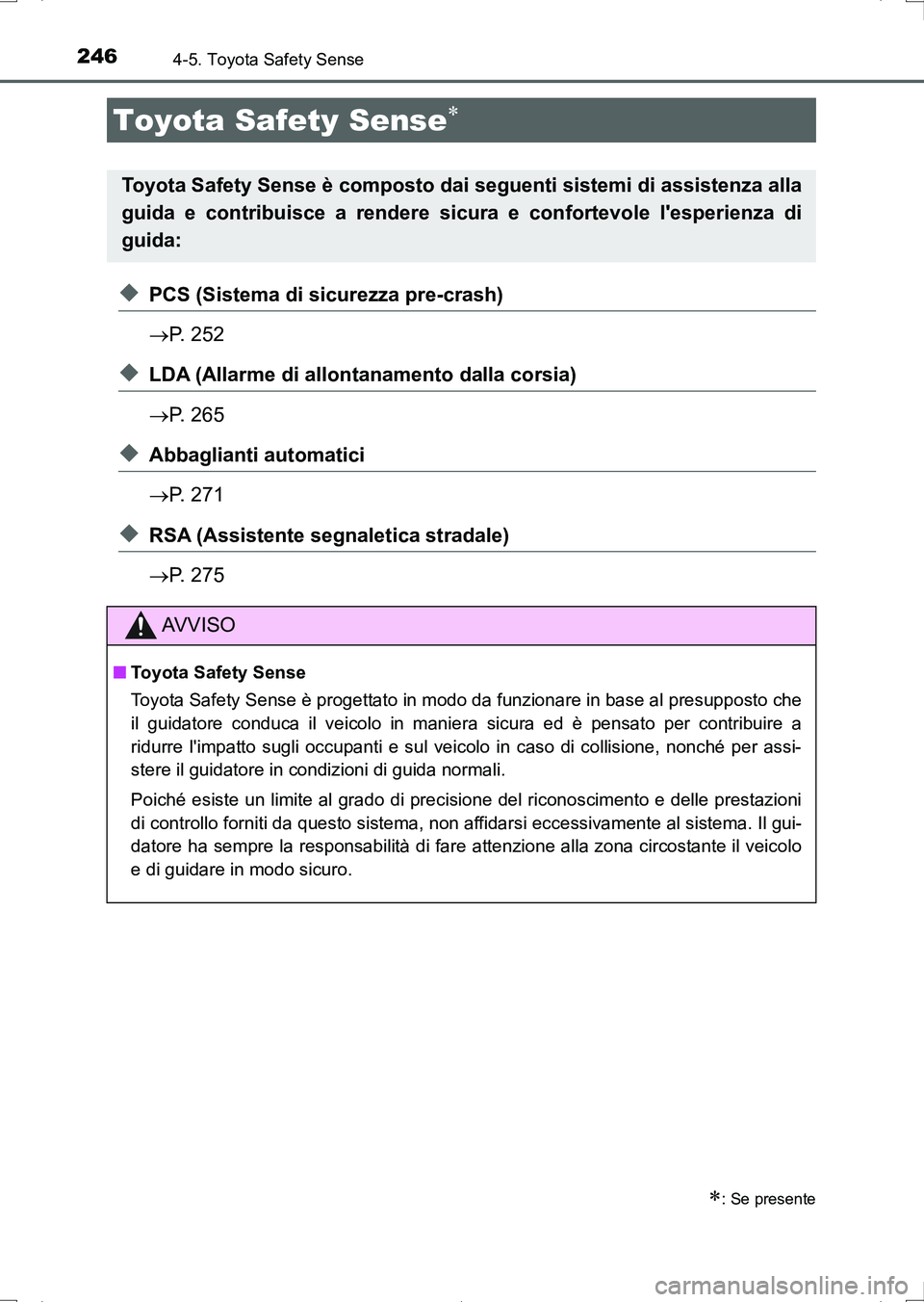

4-5. Toyota Safety Sense
◆PCS (Sistema di sicurezza pre-crash)
P. 252
◆LDA (Allarme di allontanamento dalla corsia)
P. 265
◆Abbaglianti automatici
P. 271
◆RSA (Assistente segnaletica stradale)
P. 275
Toyota Safety Sense
: Se presente
Toyota Safety Sense è composto dai seguenti sistemi di assistenza alla
guida e contribuisce a rendere sicura e confortevole l'esperienza di
guida:
AV V I S O
■Toyota Safety Sense
Toyota Safety Sense è progettato in modo da funzionare in base al presupposto che
il guidatore conduca il veicolo in maniera sicura ed è pensato per contribuire a
ridurre l'impatto sugli occupanti e sul veicolo in caso di collisione, nonché per assi-
stere il guidatore in condizioni di guida normali.
Poiché esiste un limite al grado di precisione del riconoscimento e delle prestazioni
di controllo forniti da questo sistema, non affidarsi eccessivamente al sistema. Il gui-
datore ha sempre la responsabilità di fare attenzione alla zona circostante il veicolo
e di guidare in modo sicuro.
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 246 ページ ２０１６年６月２８日　火曜日　午後６時４７分

2474-5. Toyota Safety Sense
4
Guida
UK_AURIS_HV_HB_EL (OM12L11L)

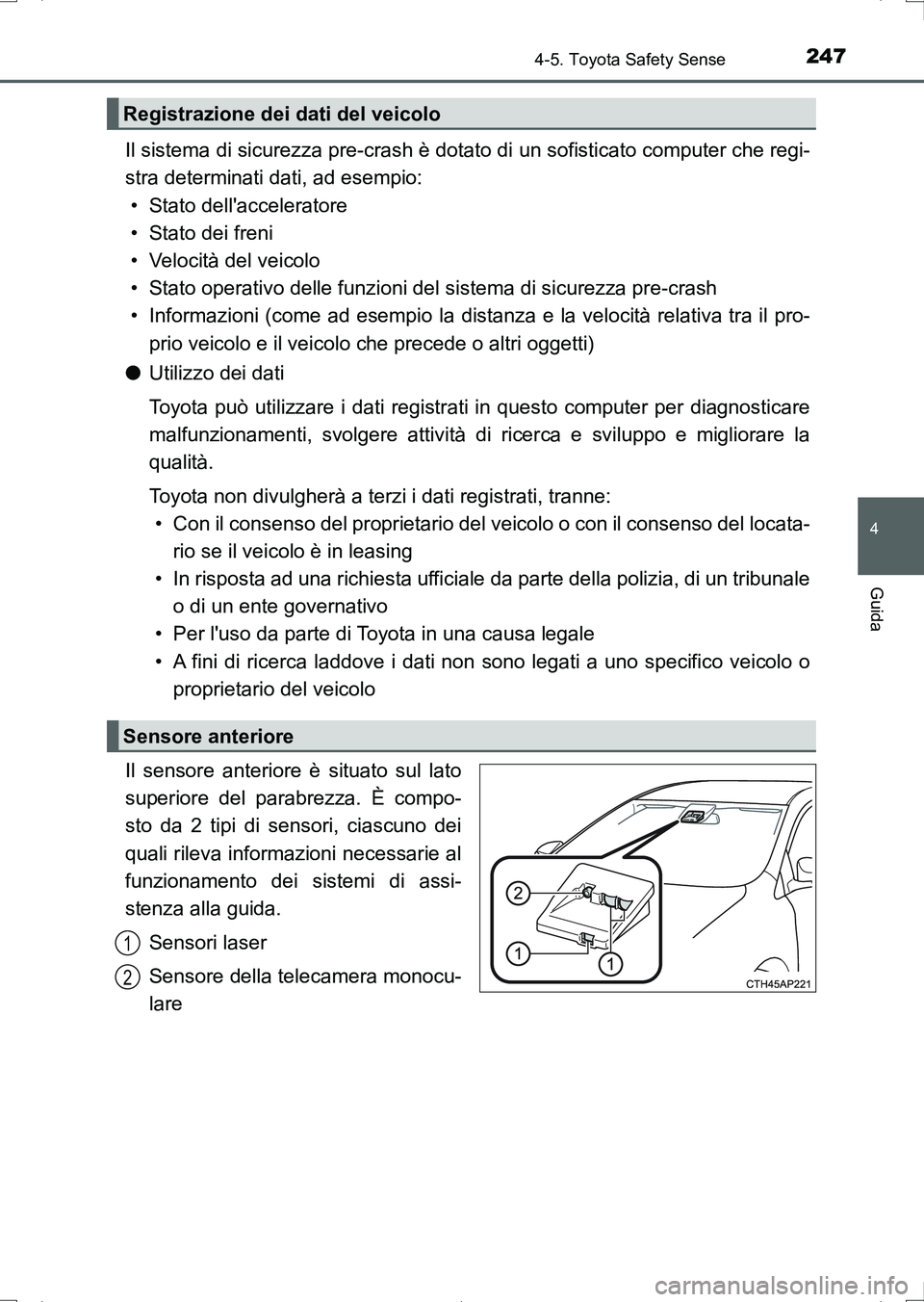

Il sistema di sicurezza pre-crash è dotato di un sofisticato computer che regi-
stra determinati dati, ad esempio:
• Stato dell'acceleratore
• Stato dei freni
• Velocità del veicolo
• Stato operativo delle funzioni del sistema di sicurezza pre-crash
• Informazioni (come ad esempio la distanza e la velocità relativa tra il pro-
prio veicolo e il veicolo che precede o altri oggetti)
●Utilizzo dei dati
Toyota può utilizzare i dati registrati in questo computer per diagnosticare
malfunzionamenti, svolgere attività di ricerca e sviluppo e migliorare la
qualità.
Toyota non divulgherà a terzi i dati registrati, tranne:
• Con il consenso del proprietario del veicolo o con il consenso del locata-
rio se il veicolo è in leasing
• In risposta ad una richiesta ufficiale da parte della polizia, di un tribunale
o di un ente governativo
• Per l'uso da parte di Toyota in una causa legale
• A fini di ricerca laddove i dati non sono legati a uno specifico veicolo o
proprietario del veicolo
Il sensore anteriore è situato sul lato
superiore del parabrezza. È compo-
sto da 2 tipi di sensori, ciascuno dei
quali rileva informazioni necessarie al
funzionamento dei sistemi di assi-
stenza alla guida.
Sensori laser
Sensore della telecamera monocu-
lare
Registrazione dei dati del veicolo
Sensore anteriore
1
2
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 247 ページ ２０１６年６月２８日　火曜日　午後６時４７分

2484-5. Toyota Safety Sense
UK_AURIS_HV_HB_EL (OM12L11L)
AV V I S O

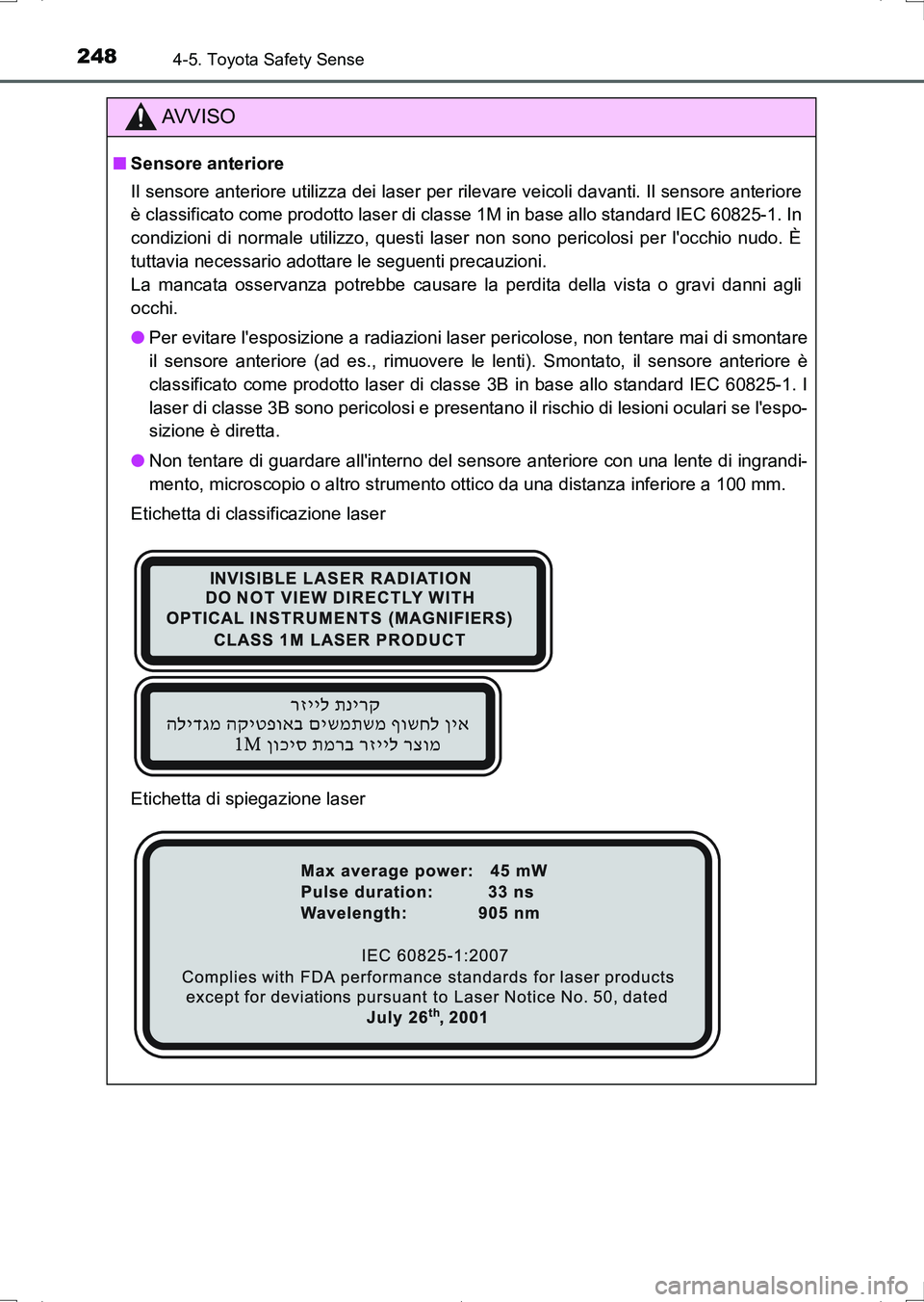

■Sensore anteriore
Il sensore anteriore utilizza dei laser per rilevare veicoli davanti. Il sensore anteriore
è classificato come prodotto laser di classe 1M in base allo standard IEC 60825-1. In
condizioni di normale utilizzo, questi laser non sono pericolosi per l'occhio nudo. È
tuttavia necessario adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare la perdita della vista o gravi danni agli
occhi.
●Per evitare l'esposizione a radiazioni laser pericolose, non tentare mai di smontare
il sensore anteriore (ad es., rimuovere le lenti). Smontato, il sensore anteriore è
classificato come prodotto laser di classe 3B in base allo standard IEC 60825-1. I
laser di classe 3B sono pericolosi e presentano il rischio di lesioni oculari se l'espo-
sizione è diretta.
●Non tentare di guardare all'interno del sensore anteriore con una lente di ingrandi-
mento, microscopio o altro strumento ottico da una distanza inferiore a 100 mm.
Etichetta di classificazione laser
Etichetta di spiegazione laser
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 248 ページ ２０１６年６月２８日　火曜日　午後６時４７分

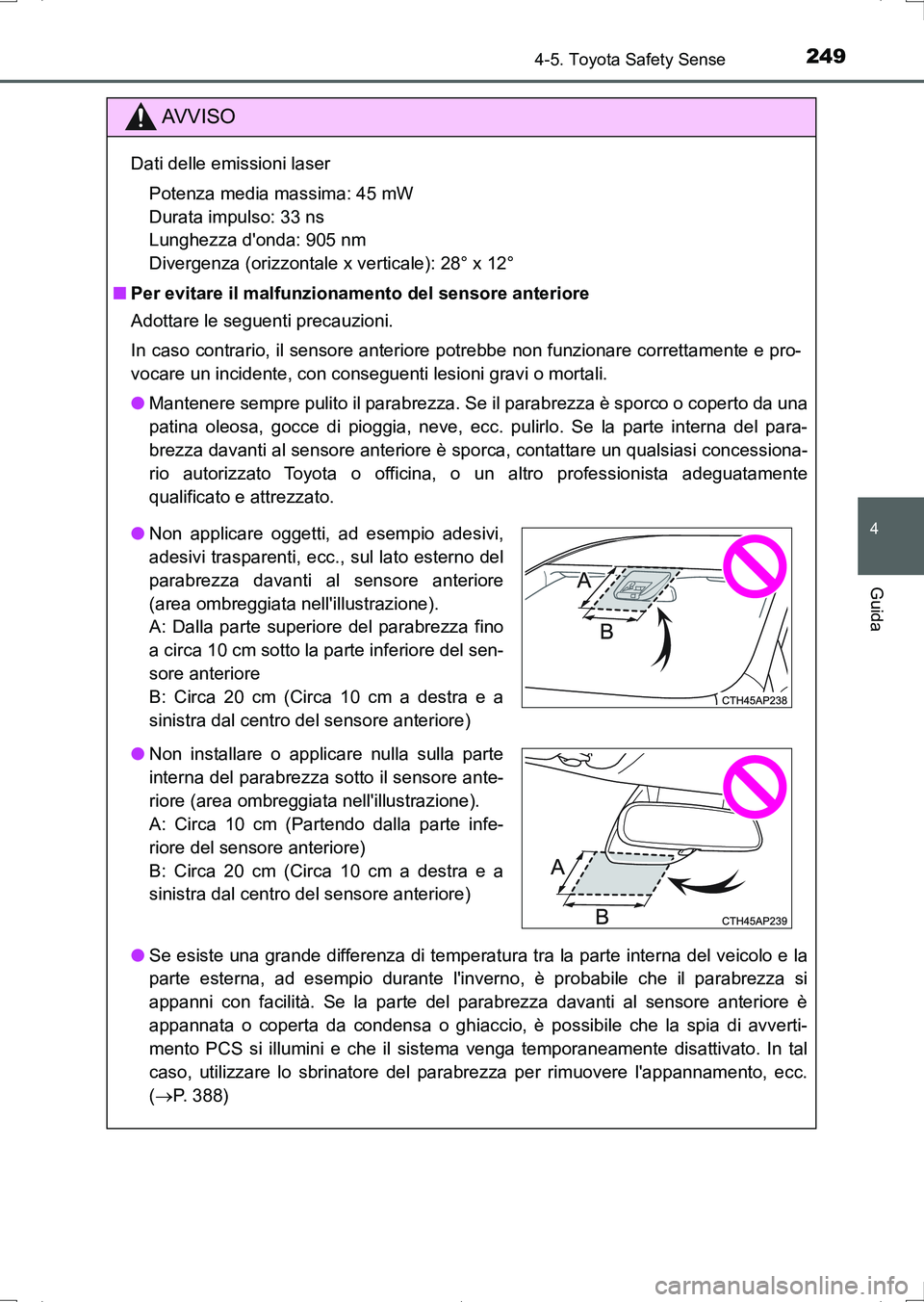

2494-5. Toyota Safety Sense
4
Guida
UK_AURIS_HV_HB_EL (OM12L11L)
AV V I S O
Dati delle emissioni laser
Potenza media massima: 45 mW
Durata impulso: 33 ns
Lunghezza d'onda: 905 nm
Divergenza (orizzontale x verticale): 28° x 12°
■Per evitare il malfunzionamento del sensore anteriore
Adottare le seguenti precauzioni.
In caso contrario, il sensore anteriore potrebbe non funzionare correttamente e pro-
vocare un incidente, con conseguenti lesioni gravi o mortali.
●Mantenere sempre pulito il parabrezza. Se il parabrezza è sporco o coperto da una
patina oleosa, gocce di pioggia, neve, ecc. pulirlo. Se la parte interna del para-
brezza davanti al sensore anteriore è sporca, contattare un qualsiasi concessiona-
rio autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
●Se esiste una grande differenza di temperatura tra la parte interna del veicolo e la
parte esterna, ad esempio durante l'inverno, è probabile che il parabrezza si
appanni con facilità. Se la parte del parabrezza davanti al sensore anteriore è
appannata o coperta da condensa o ghiaccio, è possibile che la spia di avverti-
mento PCS si illumini e che il sistema venga temporaneamente disattivato. In tal
caso, utilizzare lo sbrinatore del parabrezza per rimuovere l'appannamento, ecc.
(P. 388)
●Non applicare oggetti, ad esempio adesivi,
adesivi trasparenti, ecc., sul lato esterno del
parabrezza davanti al sensore anteriore
(area ombreggiata nell'illustrazione).
A: Dalla parte superiore del parabrezza fino
a circa 10 cm sotto la parte inferiore del sen-
sore anteriore
B: Circa 20 cm (Circa 10 cm a destra e a
sinistra dal centro del sensore anteriore)
●Non installare o applicare nulla sulla parte
interna del parabrezza sotto il sensore ante-
riore (area ombreggiata nell'illustrazione).
A: Circa 10 cm (Partendo dalla parte infe-
riore del sensore anteriore)
B: Circa 20 cm (Circa 10 cm a destra e a
sinistra dal centro del sensore anteriore)
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 249 ページ ２０１６年６月２８日　火曜日　午後６時４７分

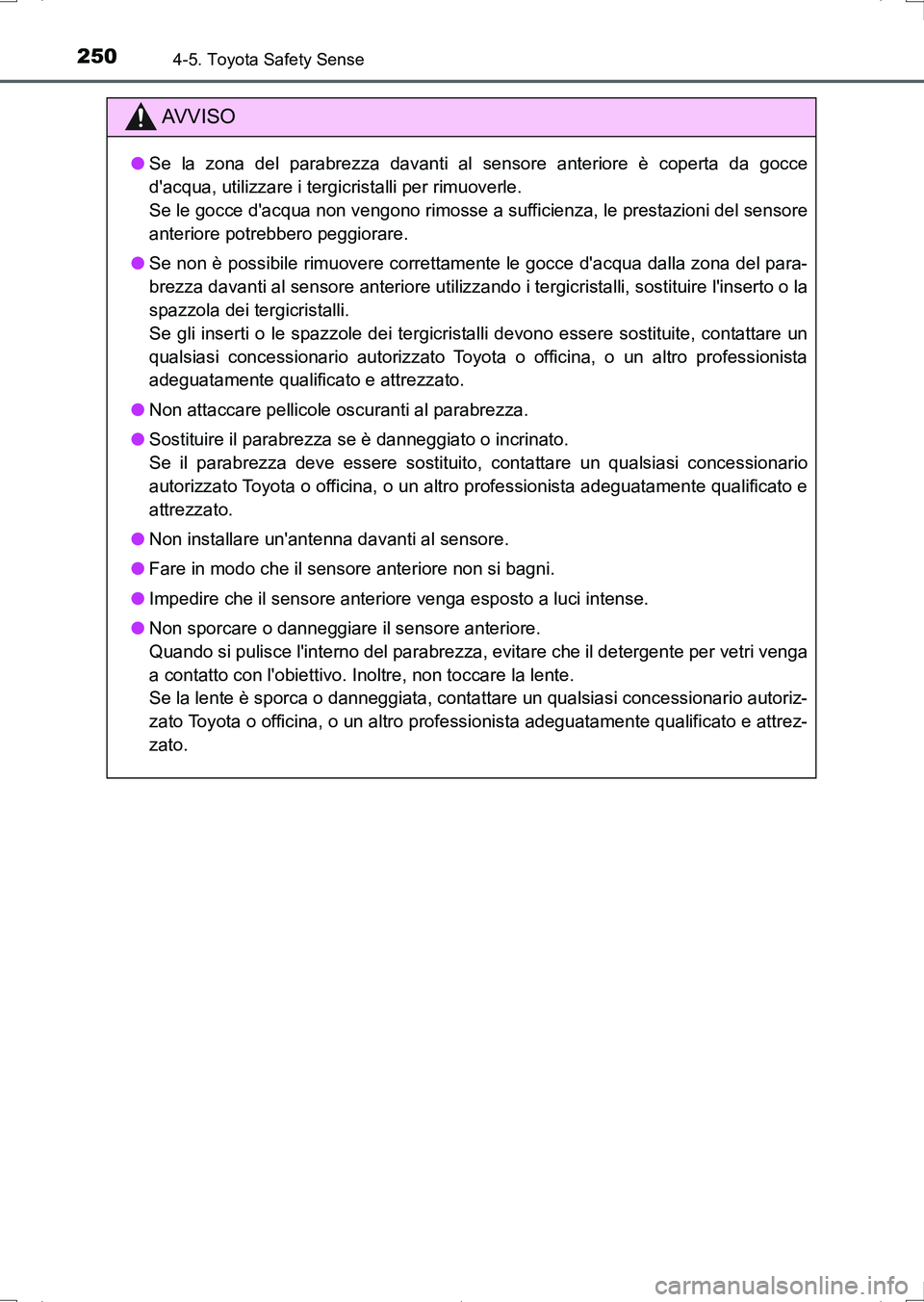

2504-5. Toyota Safety Sense
UK_AURIS_HV_HB_EL (OM12L11L)
AV V I S O
●Se la zona del parabrezza davanti al sensore anteriore è coperta da gocce
d'acqua, utilizzare i tergicristalli per rimuoverle.
Se le gocce d'acqua non vengono rimosse a sufficienza, le prestazioni del sensore
anteriore potrebbero peggiorare.
●Se non è possibile rimuovere correttamente le gocce d'acqua dalla zona del para-
brezza davanti al sensore anteriore utilizzando i tergicristalli, sostituire l'inserto o la
spazzola dei tergicristalli.
Se gli inserti o le spazzole dei tergicristalli devono essere sostituite, contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
●Non attaccare pellicole oscuranti al parabrezza.
●Sostituire il parabrezza se è danneggiato o incrinato.
Se il parabrezza deve essere sostituito, contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
●Non installare un'antenna davanti al sensore.
●Fare in modo che il sensore anteriore non si bagni.
●Impedire che il sensore anteriore venga esposto a luci intense.
●Non sporcare o danneggiare il sensore anteriore.
Quando si pulisce l'interno del parabrezza, evitare che il detergente per vetri venga
a contatto con l'obiettivo. Inoltre, non toccare la lente.
Se la lente è sporca o danneggiata, contattare un qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro professionista adeguatamente qualificato e attrez-
zato.
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 250 ページ ２０１６年６月２８日　火曜日　午後６時４７分
