TOYOTA AURIS HYBRID 2018 Instructieboekje (in Dutch)

5007-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
Ty p e B :

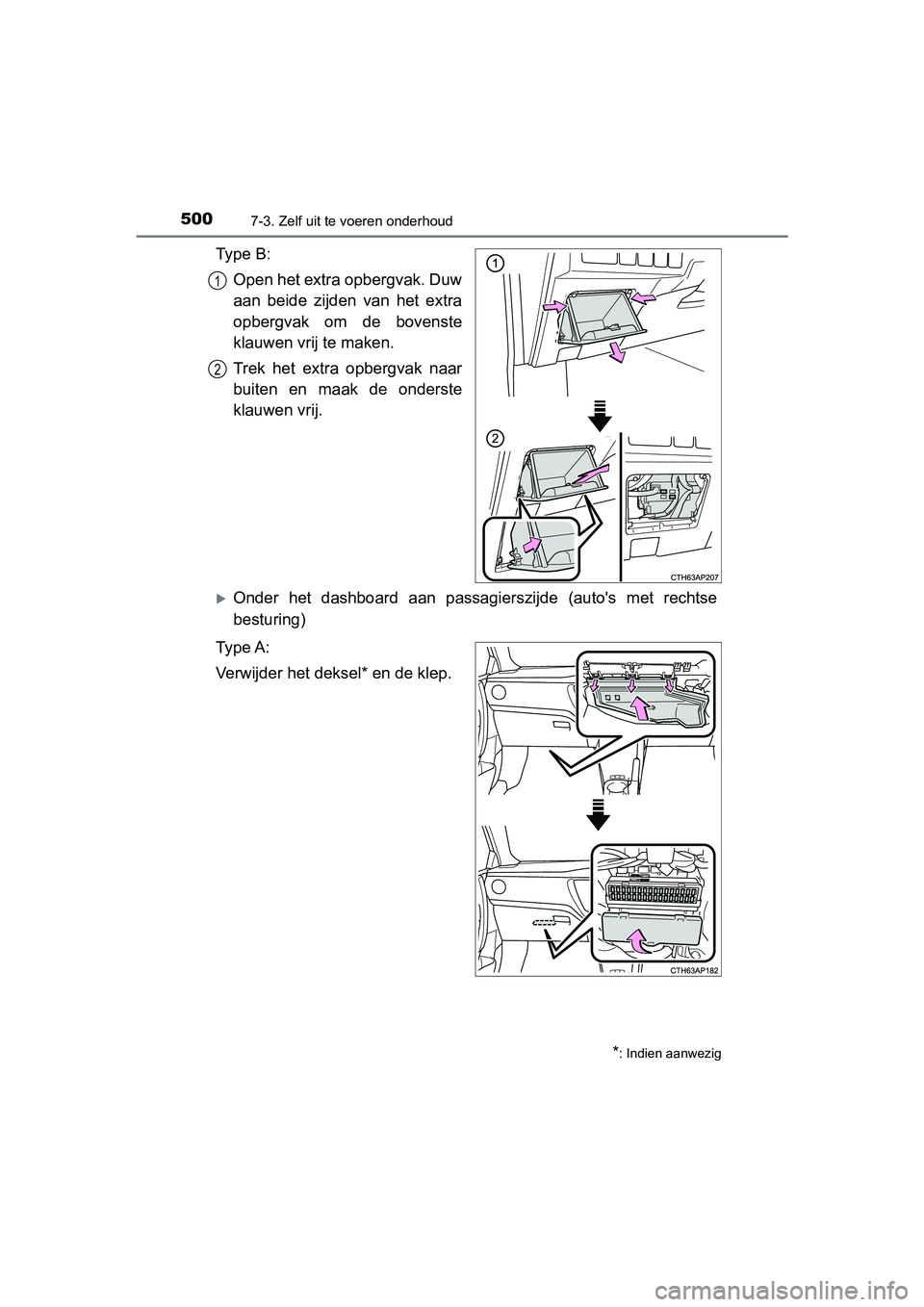

Open het extra opbergvak. Duw
aan beide zijden van het extra
opbergvak om de bovenste
klauwen vrij te maken.
Trek het extra opbergvak naar
buiten en maak de onderste
klauwen vrij.
Onder het dashboard aan passagierszijde (auto's met rechtse
besturing)
Ty p e A :
Verwijder het deksel* en de klep.
1
2
*: Indien aanwezig
AURIS_HV_OM_Europe_OM12M76E.book Page 500 Wednesday, April 4, 2018 1:38 PM

5017-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging

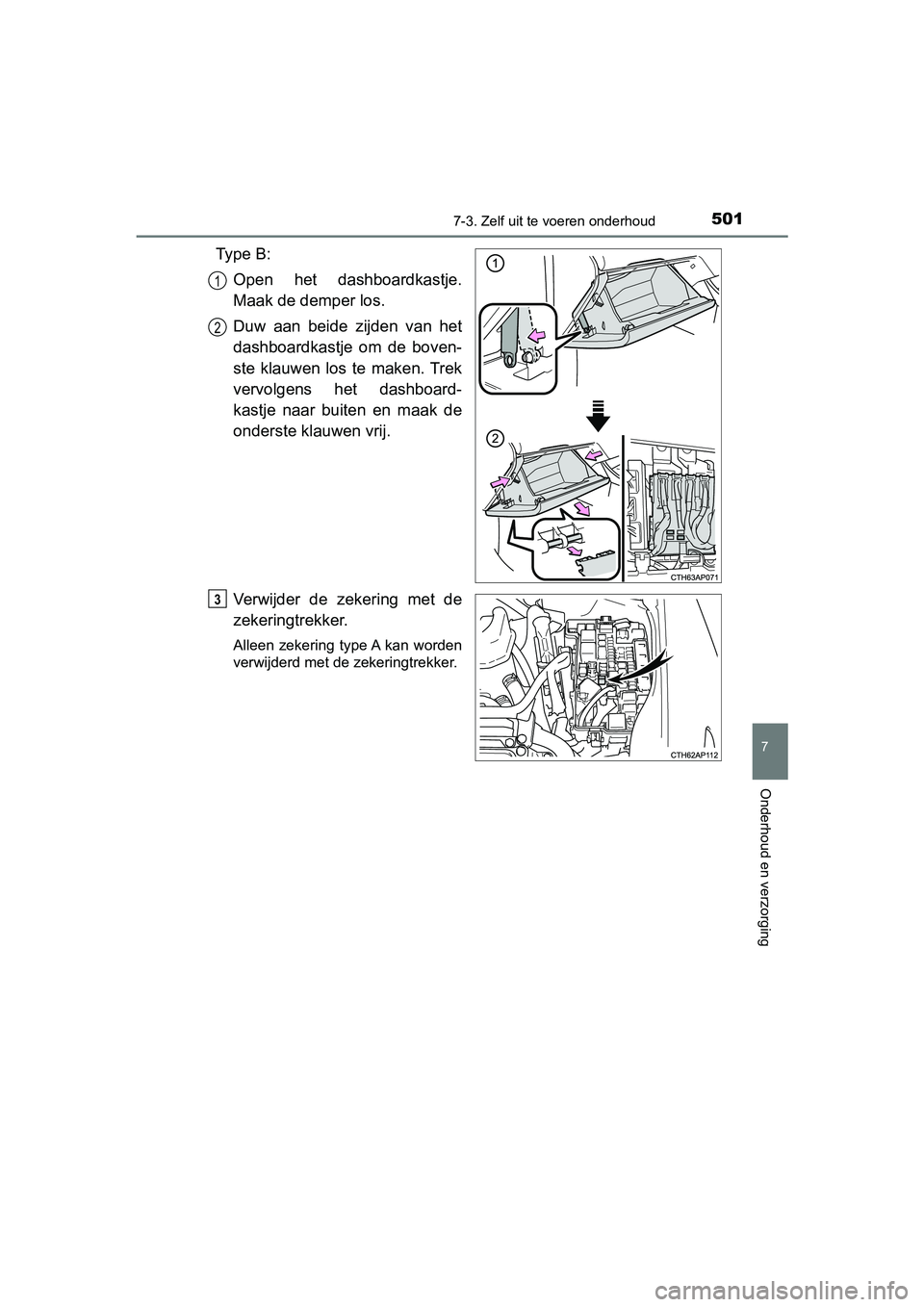

Ty p e B :
Open het dashboardkastje.
Maak de demper los.
Duw aan beide zijden van het
dashboardkastje om de boven-
ste klauwen los te maken. Trek
vervolgens het dashboard-
kastje naar buiten en maak de
onderste klauwen vrij.
Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
1
2
3
AURIS_HV_OM_Europe_OM12M76E.book Page 501 Wednesday, April 4, 2018 1:38 PM

5027-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE

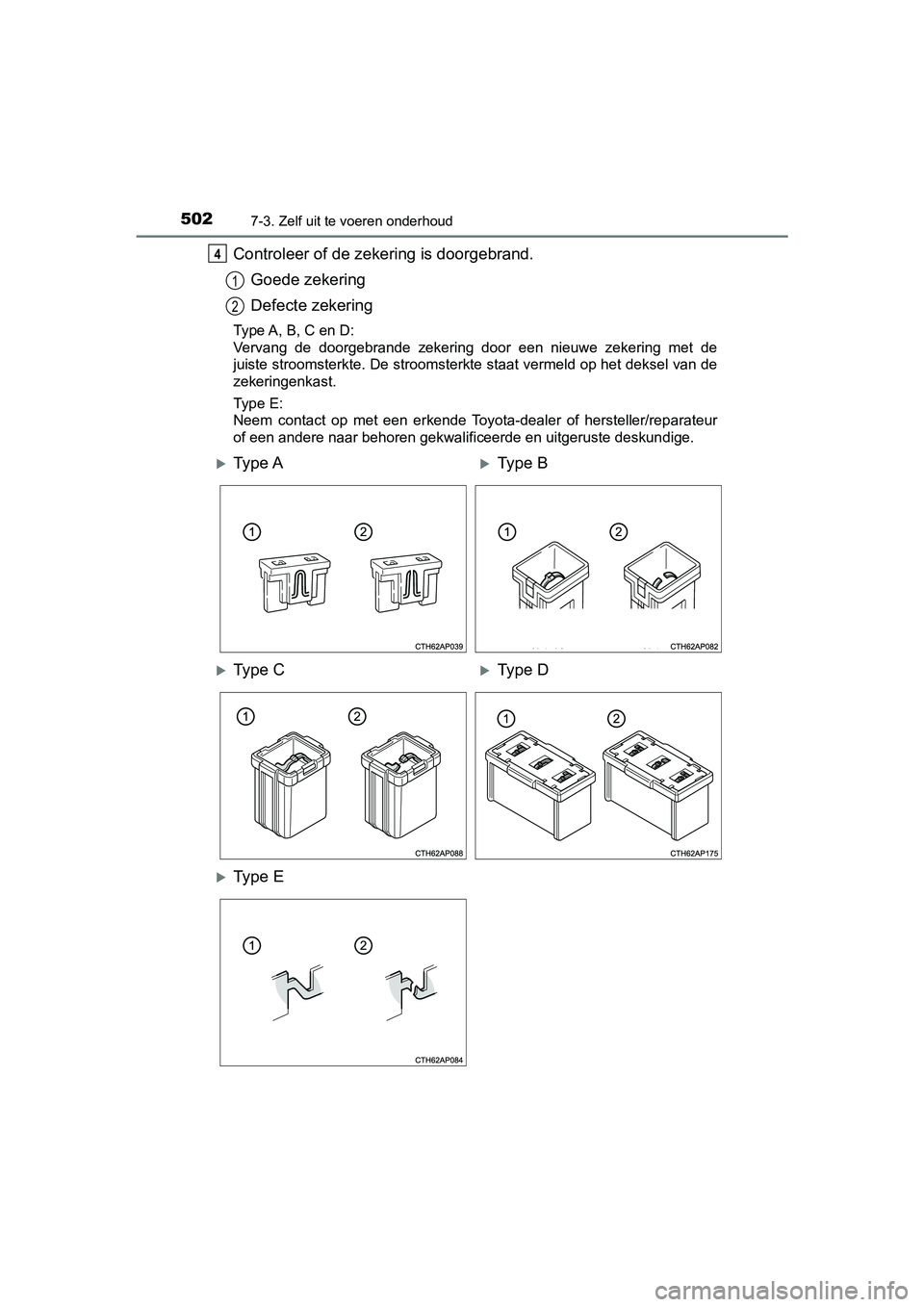

Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Type A, B, C en D:
Vervang de doorgebrande zekering door een nieuwe zekering met de
juiste stroomsterkte. De stroomsterkte staat vermeld op het deksel van de
zekeringenkast.
Type E:
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
<005200490003004800480051000300440051004700480055004800030051004400440055000300450048004b00520055004800510003004a0048004e005a0044004f004c0049004c00460048004800550047004800030048005100030058004c0057004a00
48005500580056005700480003004700480056004e00580051[dige.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e E
AURIS_HV_OM_Europe_OM12M76E.book Page 502 Wednesday, April 4, 2018 1:38 PM

5037-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging

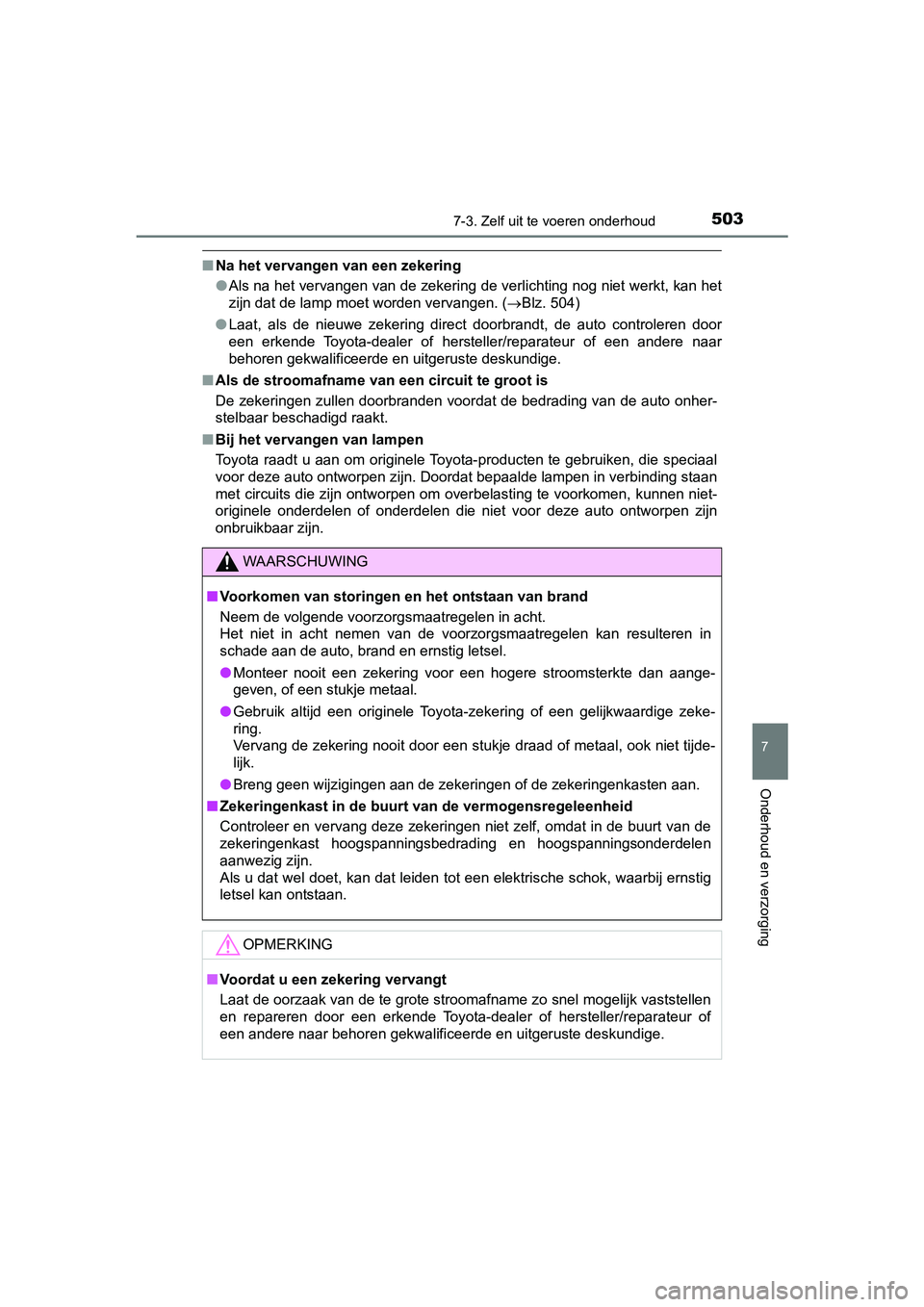

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. (Blz. 504)
●Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
■Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbinding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven, of een stukje metaal.
●Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
●Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
■Zekeringenkast in de buurt van de vermogensregeleenheid
Controleer en vervang deze zekeringen niet zelf, omdat in de buurt van de
zekeringenkast hoogspanningsbedrading en hoogspanningsonderdelen
aanwezig zijn.
Als u dat wel doet, kan dat leiden tot een elektrische schok, waarbij ernstig
letsel kan ontstaan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
AURIS_HV_OM_Europe_OM12M76E.book Page 503 Wednesday, April 4, 2018 1:38 PM

5047-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
Controleer het vermogen van de defecte lamp. (Blz. 601)
■Voor
Auto's met halogeenkoplampen
Lampen
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.

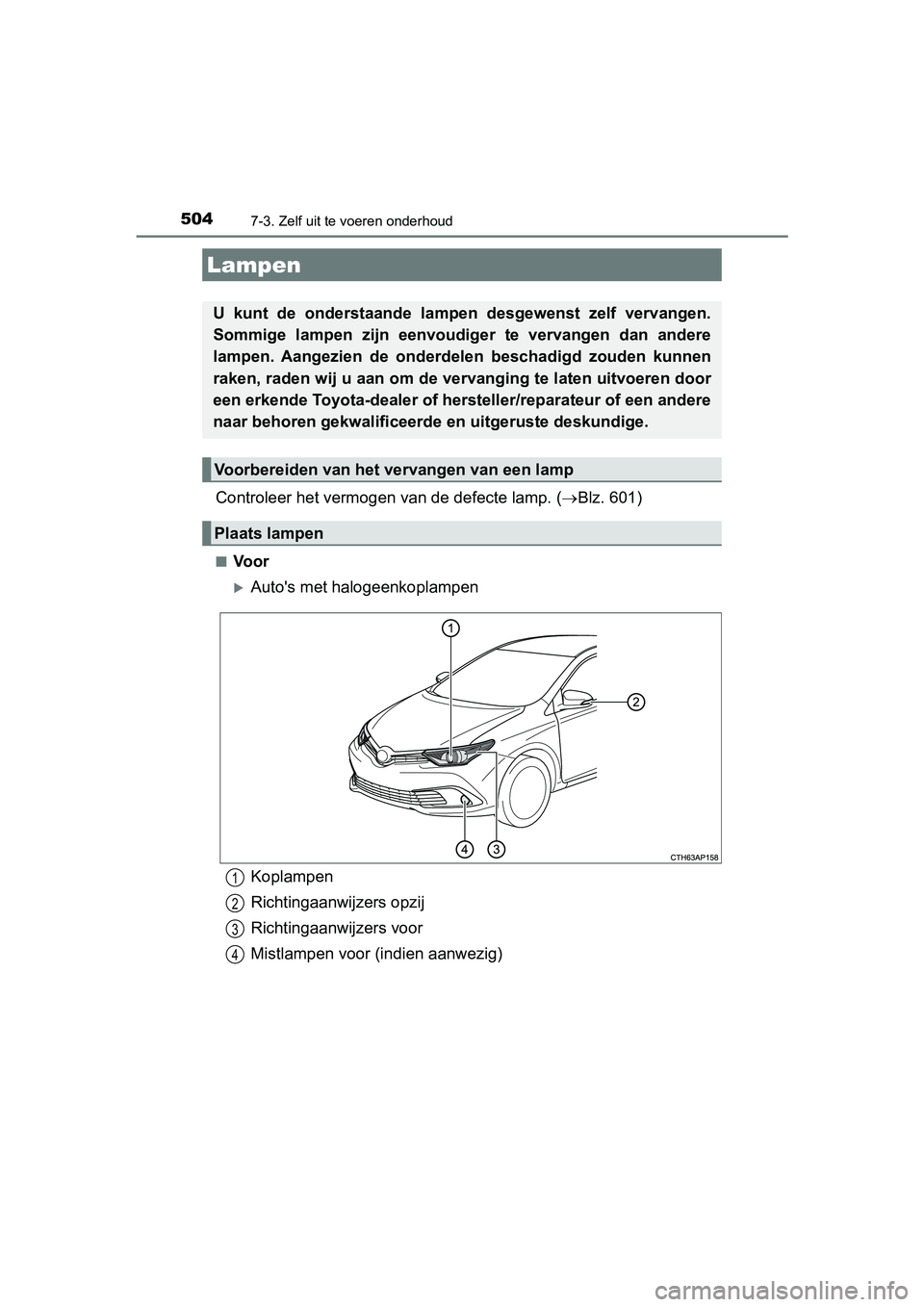

Voorbereiden van het vervangen van een lamp
Plaats lampen
Koplampen
Richtingaanwijzers opzij
Richtingaanwijzers voor
Mistlampen voor (indien aanwezig)1
2
3
4
AURIS_HV_OM_Europe_OM12M76E.book Page 504 Wednesday, April 4, 2018 1:38 PM

5057-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging

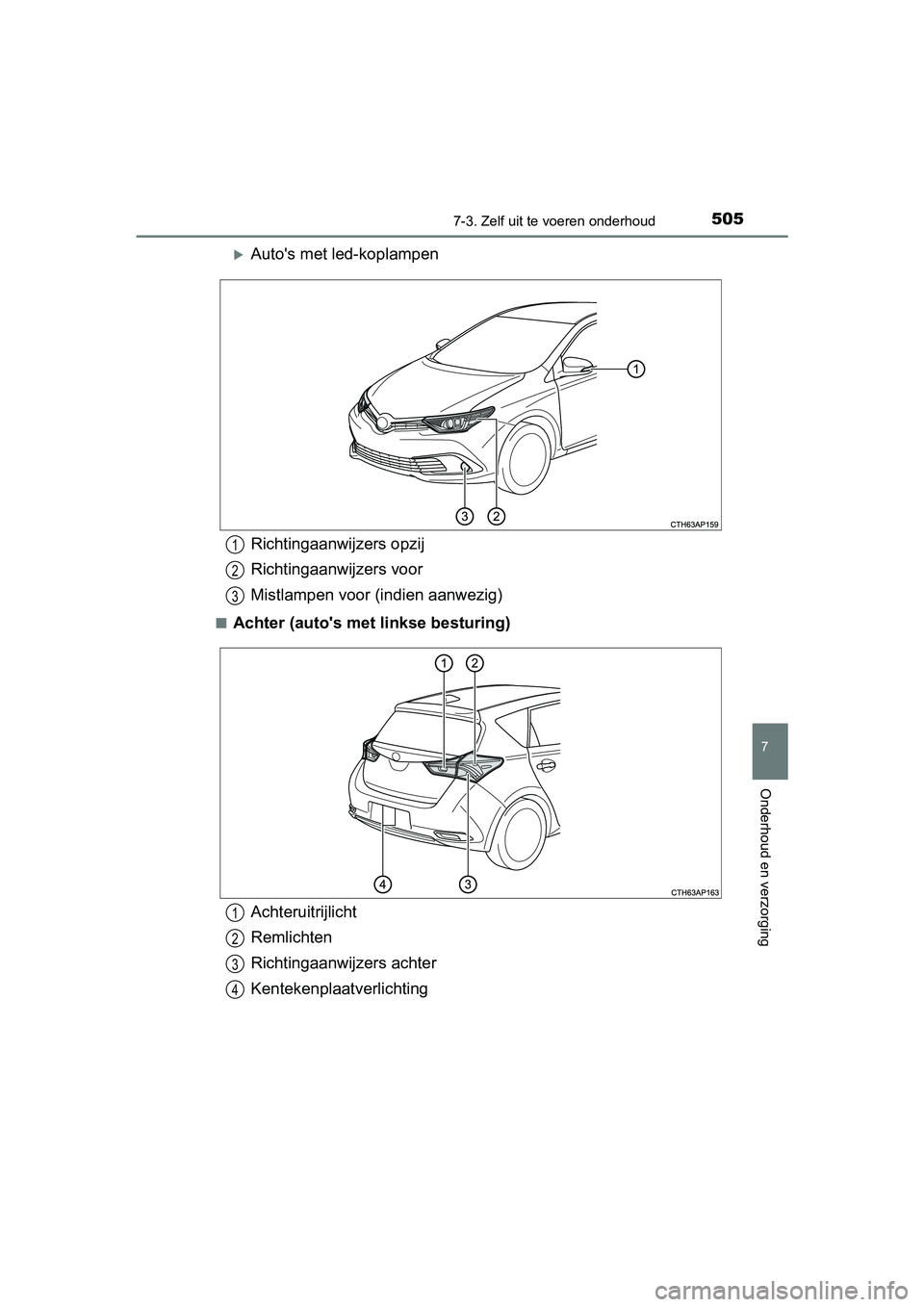

Auto's met led-koplampen
■Achter (auto's met linkse besturing)
Richtingaanwijzers opzij
Richtingaanwijzers voor
Mistlampen voor (indien aanwezig)1
2
3
Achteruitrijlicht
Remlichten
Richtingaanwijzers achter
Kentekenplaatverlichting1
2
3
4
AURIS_HV_OM_Europe_OM12M76E.book Page 505 Wednesday, April 4, 2018 1:38 PM

5067-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE■

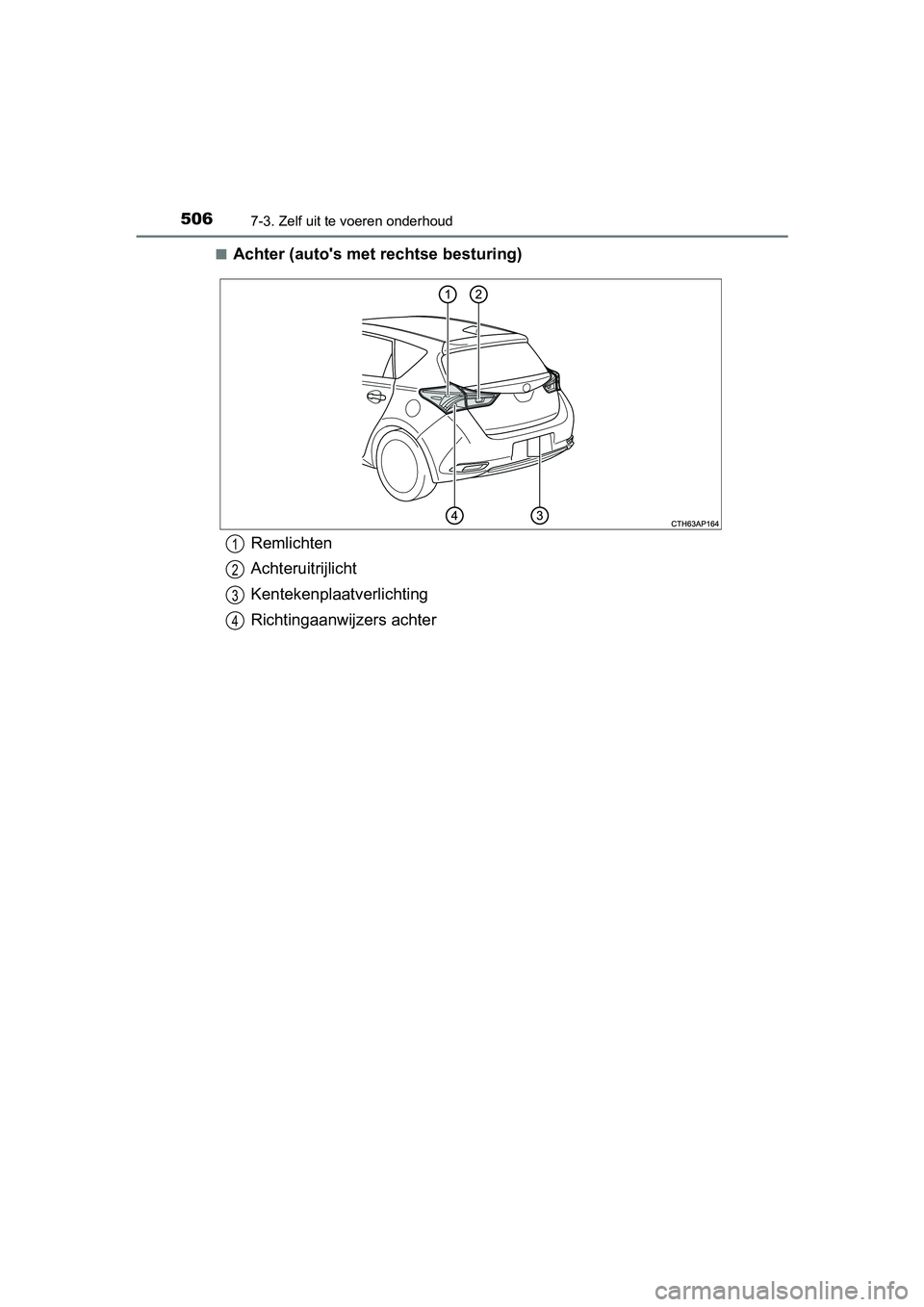

Achter (auto's met rechtse besturing)
Remlichten
Achteruitrijlicht
Kentekenplaatverlichting
Richtingaanwijzers achter1
2
3
4
AURIS_HV_OM_Europe_OM12M76E.book Page 506 Wednesday, April 4, 2018 1:38 PM

5077-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging

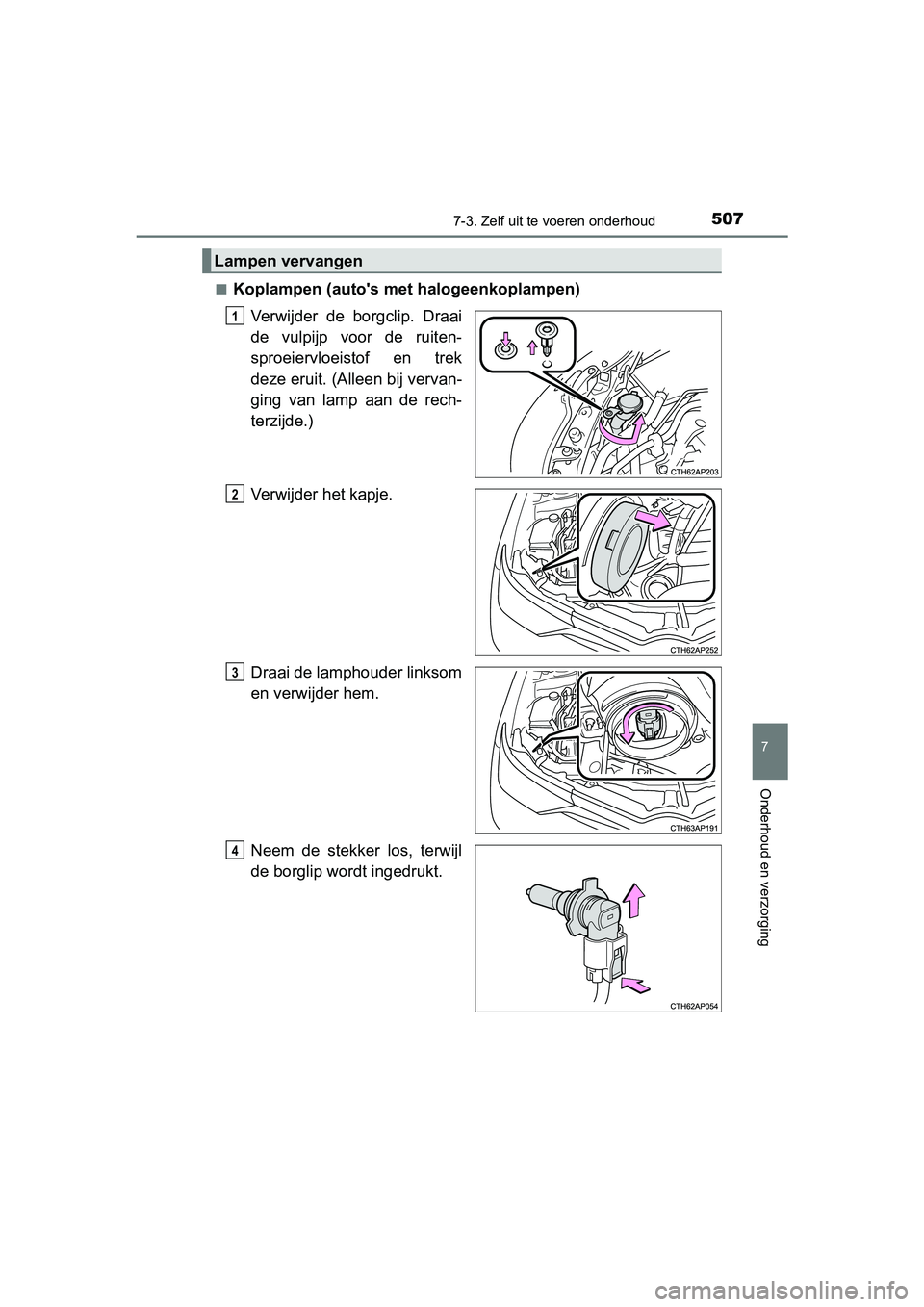

■Koplampen (auto's met halogeenkoplampen)
Verwijder de borgclip. Draai
de vulpijp voor de ruiten-
sproeiervloeistof en trek
deze eruit. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
Verwijder het kapje.
Draai de lamphouder linksom
en verwijder hem.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Lampen vervangen
1
2
3
4
AURIS_HV_OM_Europe_OM12M76E.book Page 507 Wednesday, April 4, 2018 1:38 PM

5087-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE

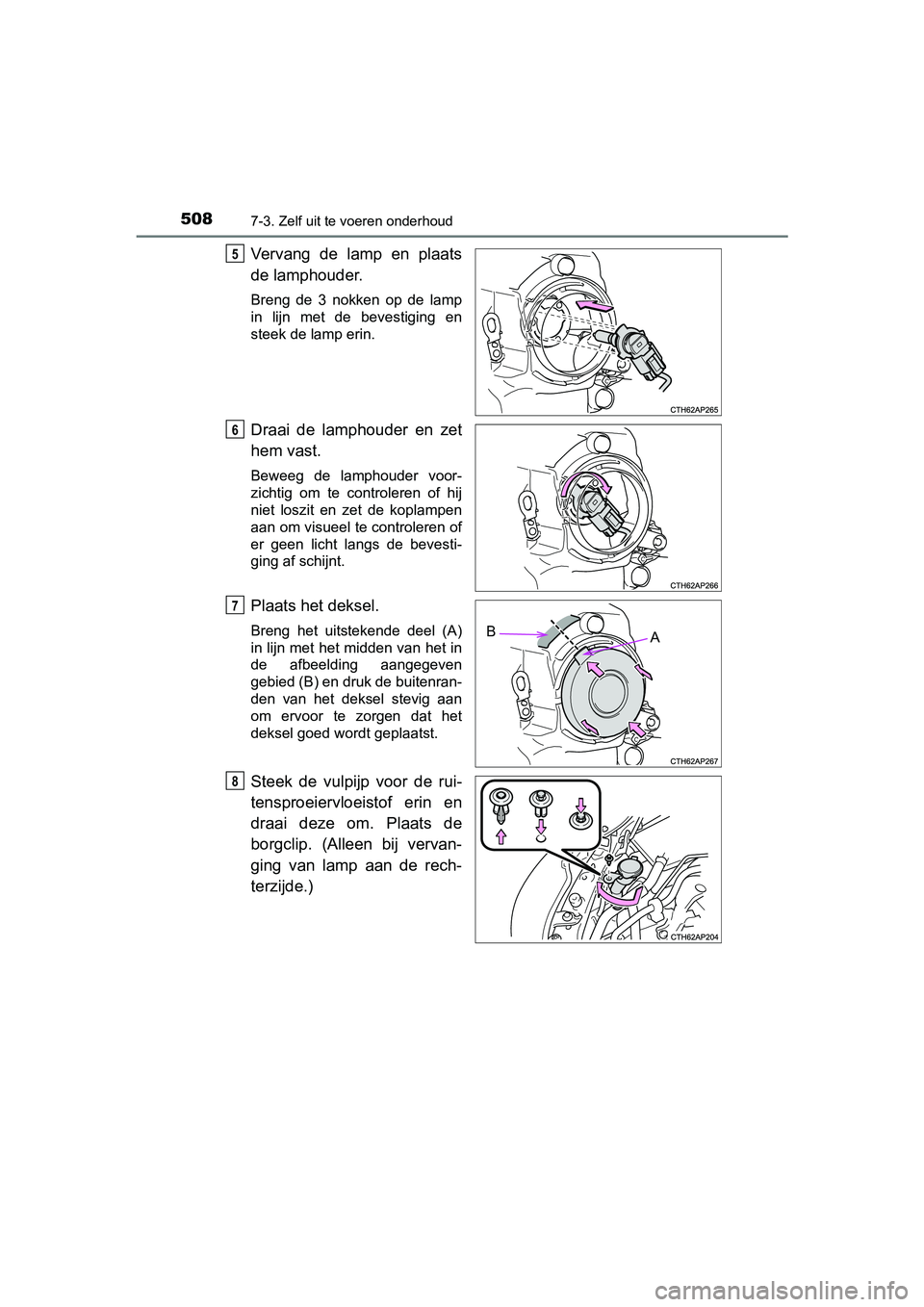

Vervang de lamp en plaats
de lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de koplampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging af schijnt.
Plaats het deksel.
Breng het uitstekende deel (A)
in lijn met het midden van het in
de afbeelding aangegeven
gebied (B) en druk de buitenran-
den van het deksel stevig aan
om ervoor te zorgen dat het
deksel goed wordt geplaatst.
Steek de vulpijp voor de rui-
tensproeiervloeistof erin en
draai deze om. Plaats de
borgclip. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
5
6
AB
T
U
AURIS_HV_OM_Europe_OM12M76E.book Page 508 Wednesday, April 4, 2018 1:38 PM

5097-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging

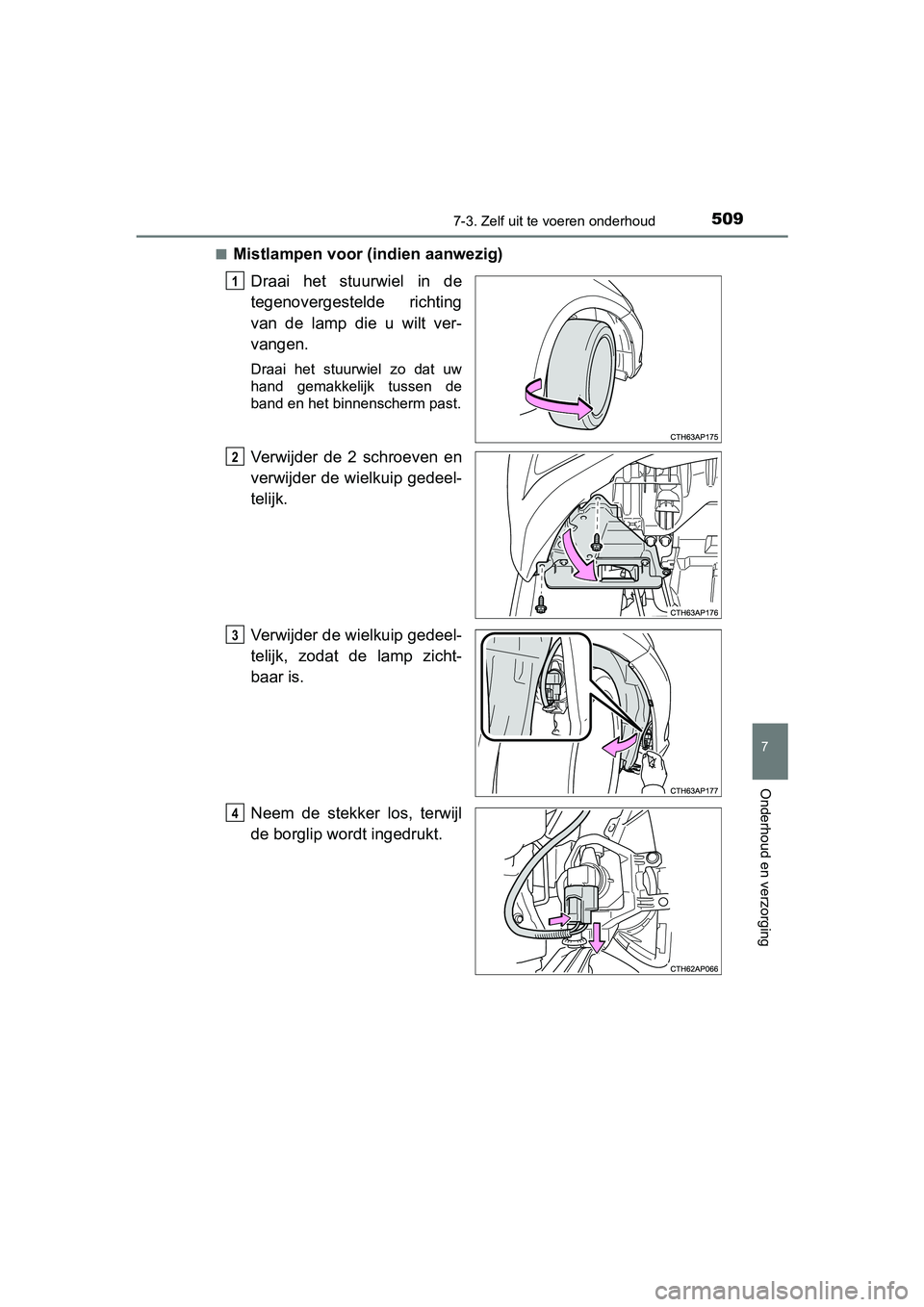

■Mistlampen voor (indien aanwezig)
