TOYOTA AURIS HYBRID 2018 Instructieboekje (in Dutch)

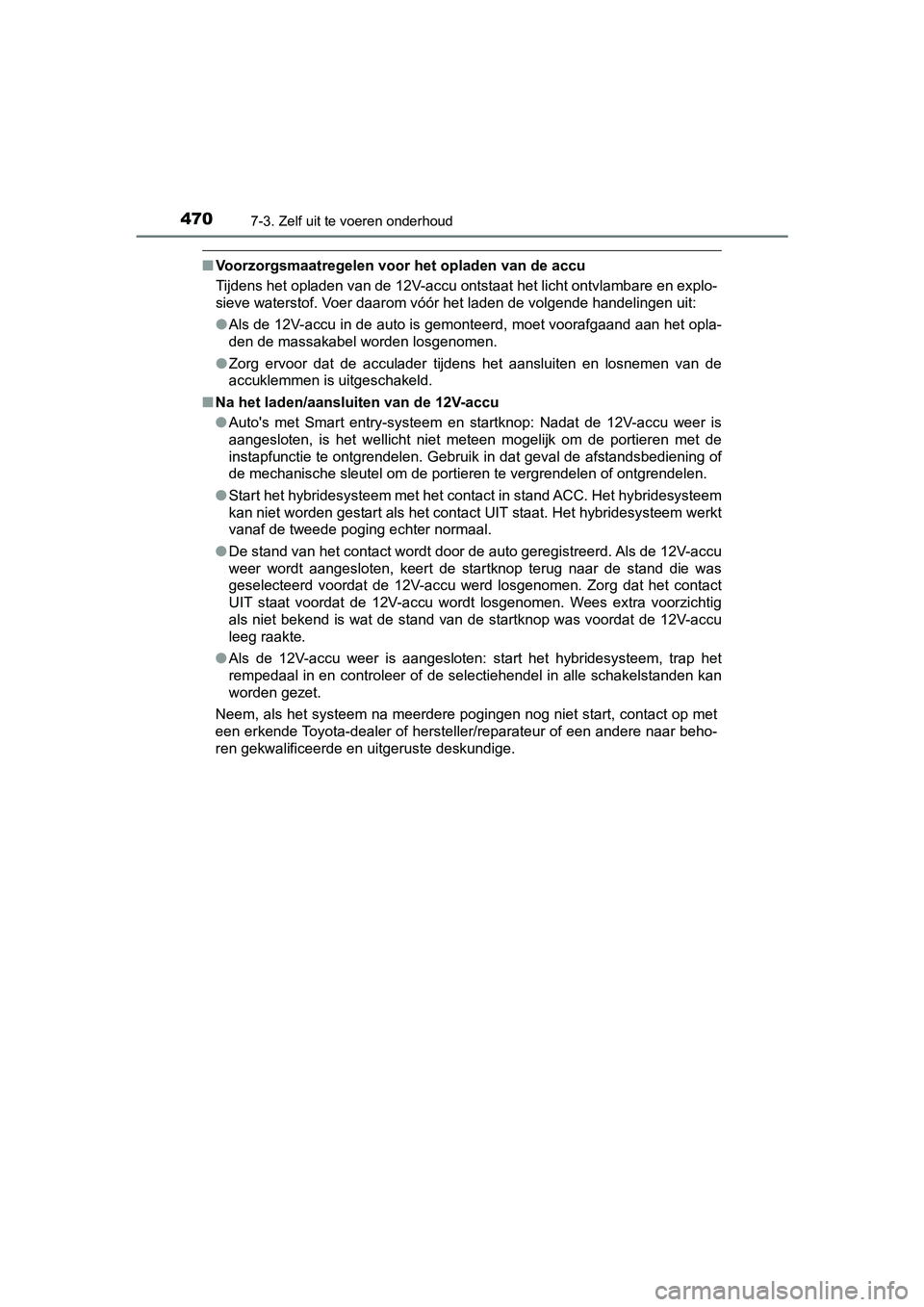

4707-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de 12V-accu ontstaat het licht ontvlambare en explo-
sieve waterstof. Voer daarom vóór het laden de volgende handelingen uit:
●Als de 12V-accu in de auto is gemonteerd, moet voorafgaand aan het opla-
den de massakabel worden losgenomen.
●Zorg ervoor dat de acculader tijdens het aansluiten en losnemen van de
accuklemmen is uitgeschakeld.
■Na het laden/aansluiten van de 12V-accu
●Auto's met Smart entry-systeem en startknop: Nadat de 12V-accu weer is
aangesloten, is het wellicht niet meteen mogelijk om de portieren met de
instapfunctie te ontgrendelen. Gebruik in dat geval de afstandsbediening of
de mechanische sleutel om de portieren te vergrendelen of ontgrendelen.
●Start het hybridesysteem met het contact in stand ACC. Het hybridesysteem
kan niet worden gestart als het contact UIT staat. Het hybridesysteem werkt
vanaf de tweede poging echter normaal.
●De stand van het contact wordt door de auto geregistreerd. Als de 12V-accu
weer wordt aangesloten, keert de startknop terug naar de stand die was
geselecteerd voordat de 12V-accu werd losgenomen. Zorg dat het contact
UIT staat voordat de 12V-accu wordt losgenomen. Wees extra voorzichtig
als niet bekend is wat de stand van de startknop was voordat de 12V-accu
leeg raakte.
●Als de 12V-accu weer is aangesloten: start het hybridesysteem, trap het
rempedaal in en controleer of de selectiehendel in alle schakelstanden kan
worden gezet.
Neem, als het systeem na meerdere pogingen nog niet start, contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
AURIS_HV_OM_Europe_OM12M76E.book Page 470 Wednesday, April 4, 2018 1:38 PM

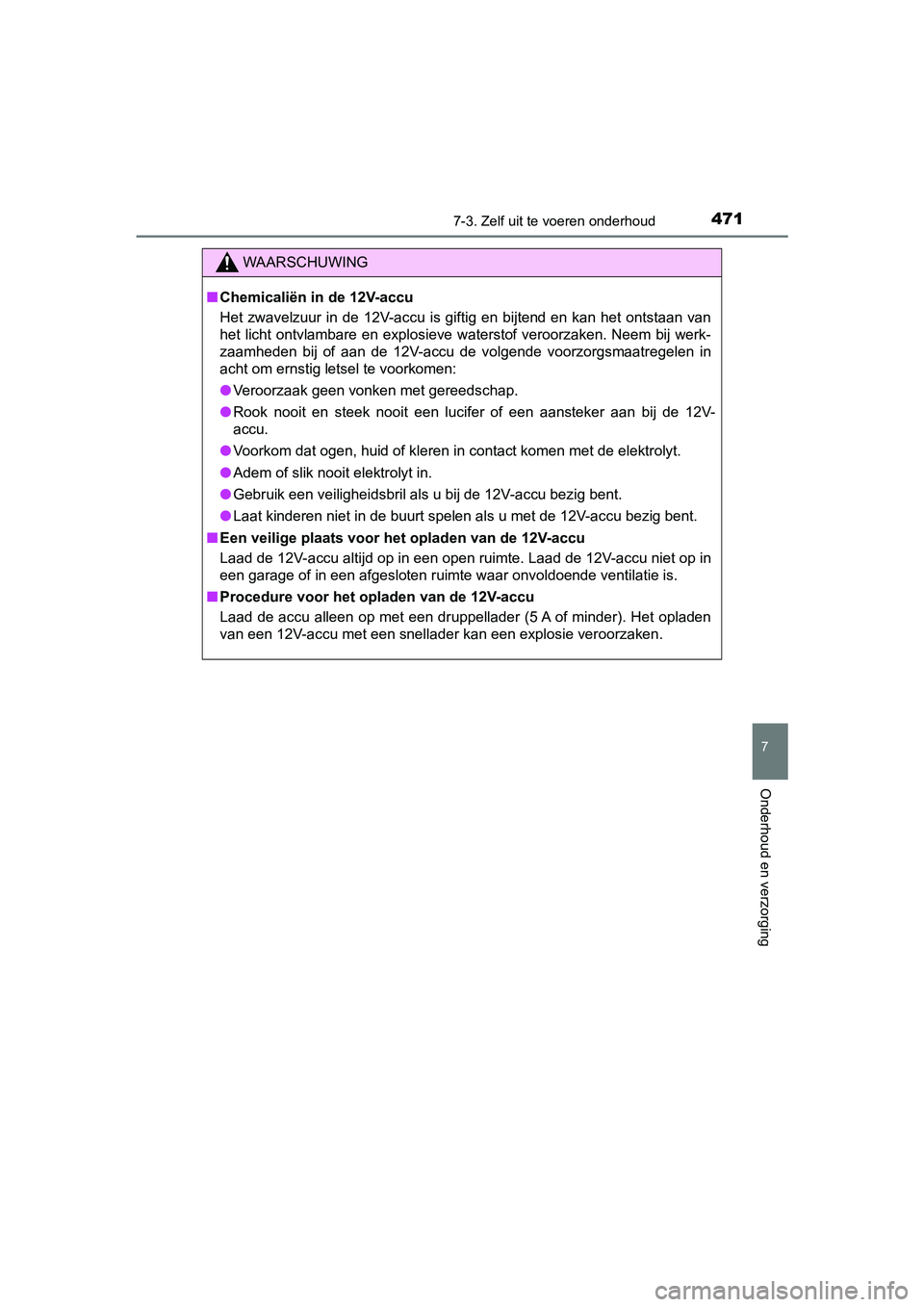

4717-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging
WAARSCHUWING
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en bijtend en kan het ontstaan van
het licht ontvlambare en explosieve waterstof veroorzaken. Neem bij werk-
zaamheden bij of aan de 12V-accu de volgende voorzorgsmaatregelen in
acht om ernstig letsel te voorkomen:
●Veroorzaak geen vonken met gereedschap.
●Rook nooit en steek nooit een lucifer of een aansteker aan bij de 12V-
accu.
●Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
●Adem of slik nooit elektrolyt in.
●Gebruik een veiligheidsbril als u bij de 12V-accu bezig bent.
●Laat kinderen niet in de buurt spelen als u met de 12V-accu bezig bent.
■Een veilige plaats voor het opladen van de 12V-accu
Laad de 12V-accu altijd op in een open ruimte. Laad de 12V-accu niet op in
een garage of in een afgesloten ruimte waar onvoldoende ventilatie is.
■Procedure voor het opladen van de 12V-accu
Laad de accu alleen op met een druppellader (5 A of minder). Het opladen
van een 12V-accu met een snellader kan een explosie veroorzaken.
AURIS_HV_OM_Europe_OM12M76E.book Page 471 Wednesday, April 4, 2018 1:38 PM

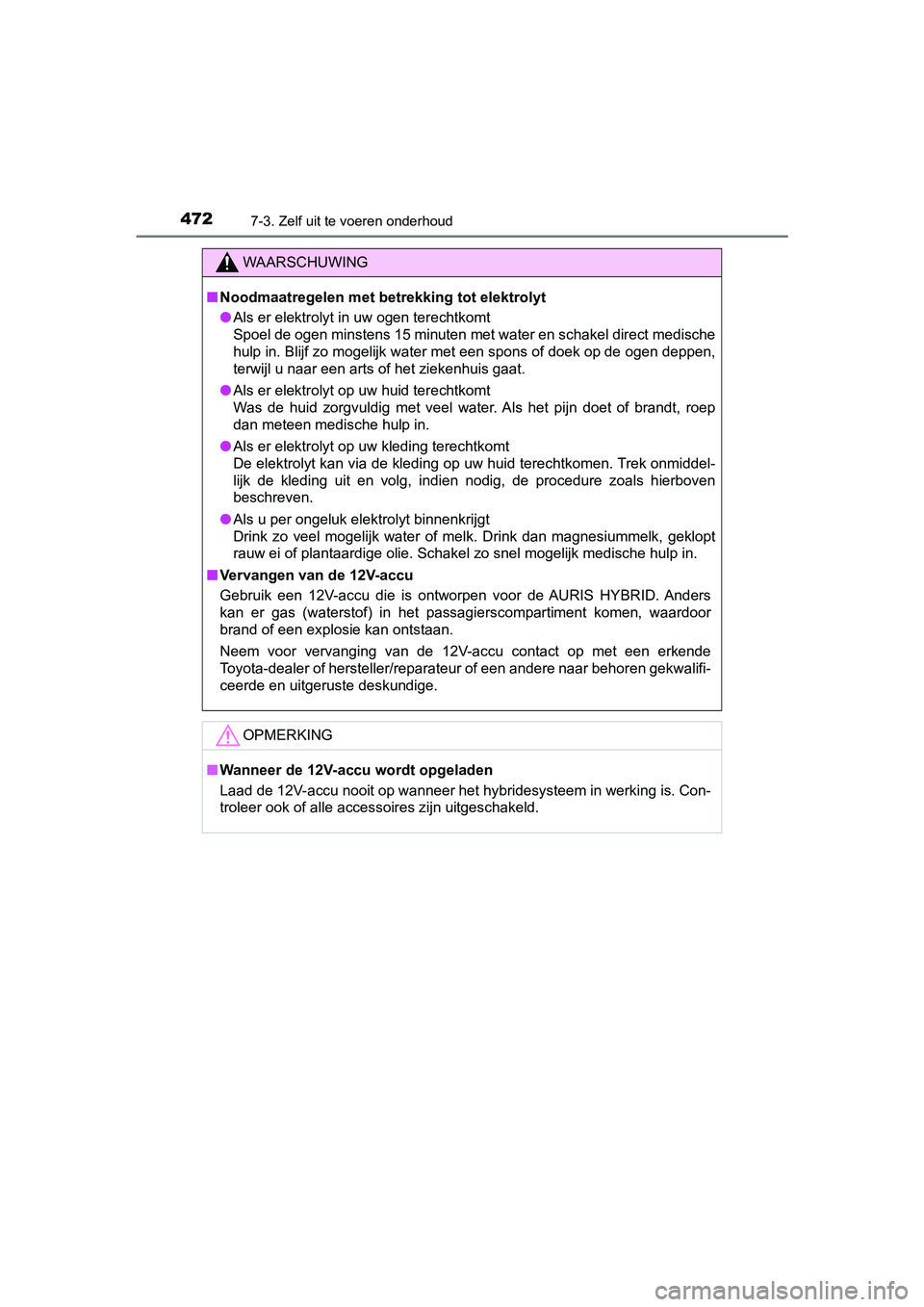

4727-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
WAARSCHUWING
■Noodmaatregelen met betrekking tot elektrolyt
●Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct medische
hulp in. Blijf zo mogelijk water met een spons of doek op de ogen deppen,
terwijl u naar een arts of het ziekenhuis gaat.
●Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of brandt, roep
dan meteen medische hulp in.
●Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddel-
lijk de kleding uit en volg, indien nodig, de procedure zoals hierboven
beschreven.
●Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Drink dan magnesiummelk, geklopt
rauw ei of plantaardige olie. Schakel zo snel mogelijk medische hulp in.
■Vervangen van de 12V-accu
Gebruik een 12V-accu die is ontworpen voor de AURIS HYBRID. Anders
kan er gas (waterstof) in het passagierscompartiment komen, waardoor
brand of een explosie kan ontstaan.
Neem voor vervanging van de 12V-accu contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
OPMERKING
■Wanneer de 12V-accu wordt opgeladen
Laad de 12V-accu nooit op wanneer het hybridesysteem in werking is. Con-
<005700550052004f004800480055000300520052004e00030052004900030044004f004f004800030044004600460048005600560052004c0055004800560003005d004c004d005100030058004c0057004a004800560046004b0044004e0048004f004700
11[
AURIS_HV_OM_Europe_OM12M76E.book Page 472 Wednesday, April 4, 2018 1:38 PM

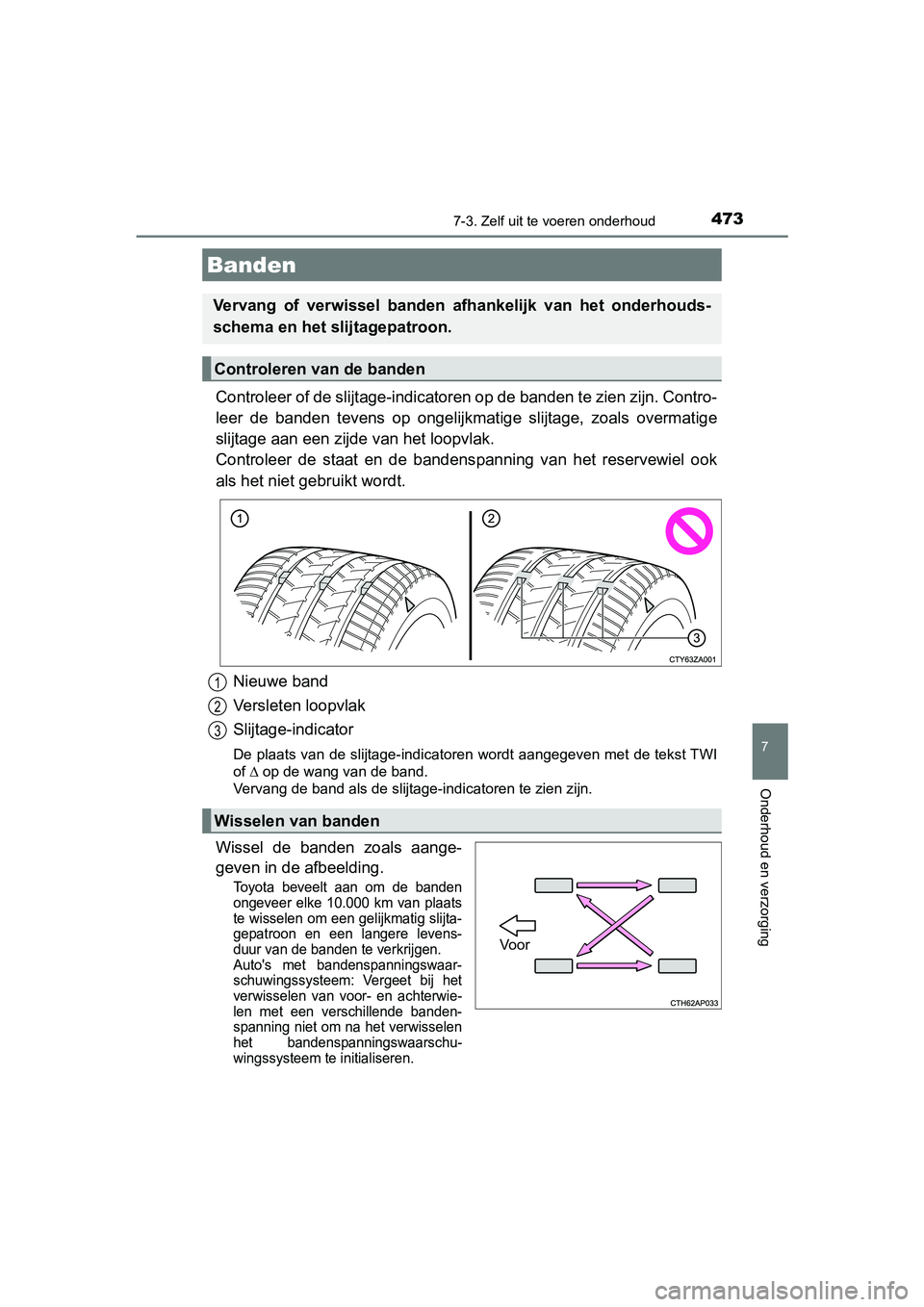

4737-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging
Controleer of de slijtage-indicatoren op de banden te zien zijn. Contro-
leer de banden tevens op ongelijkmatige slijtage, zoals overmatige
slijtage aan een zijde van het loopvlak.
Controleer de staat en de bandenspanning van het reservewiel ook
als het niet gebruikt wordt.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de tekst TWI
of  op de wang van de band.
Vervang de band als de slijtage-indicatoren te zien zijn.
Wissel de banden zoals aange-
geven in de afbeelding.
Toyota beveelt aan om de banden
ongeveer elke 10.000 km van plaats
te wisselen om een gelijkmatig slijta-
gepatroon en een langere levens-
duur van de banden te verkrijgen.
Auto's met bandenspanningswaar-
schuwingssysteem: Vergeet bij het
verwisselen van voor- en achterwie-
len met een verschillende banden-
spanning niet om na het verwisselen
het bandenspanningswaarschu-
wingssysteem te initialiseren.
Banden
Vervang of verwissel banden afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
Wisselen van banden
1
2
3
Voor
AURIS_HV_OM_Europe_OM12M76E.book Page 473 Wednesday, April 4, 2018 1:38 PM

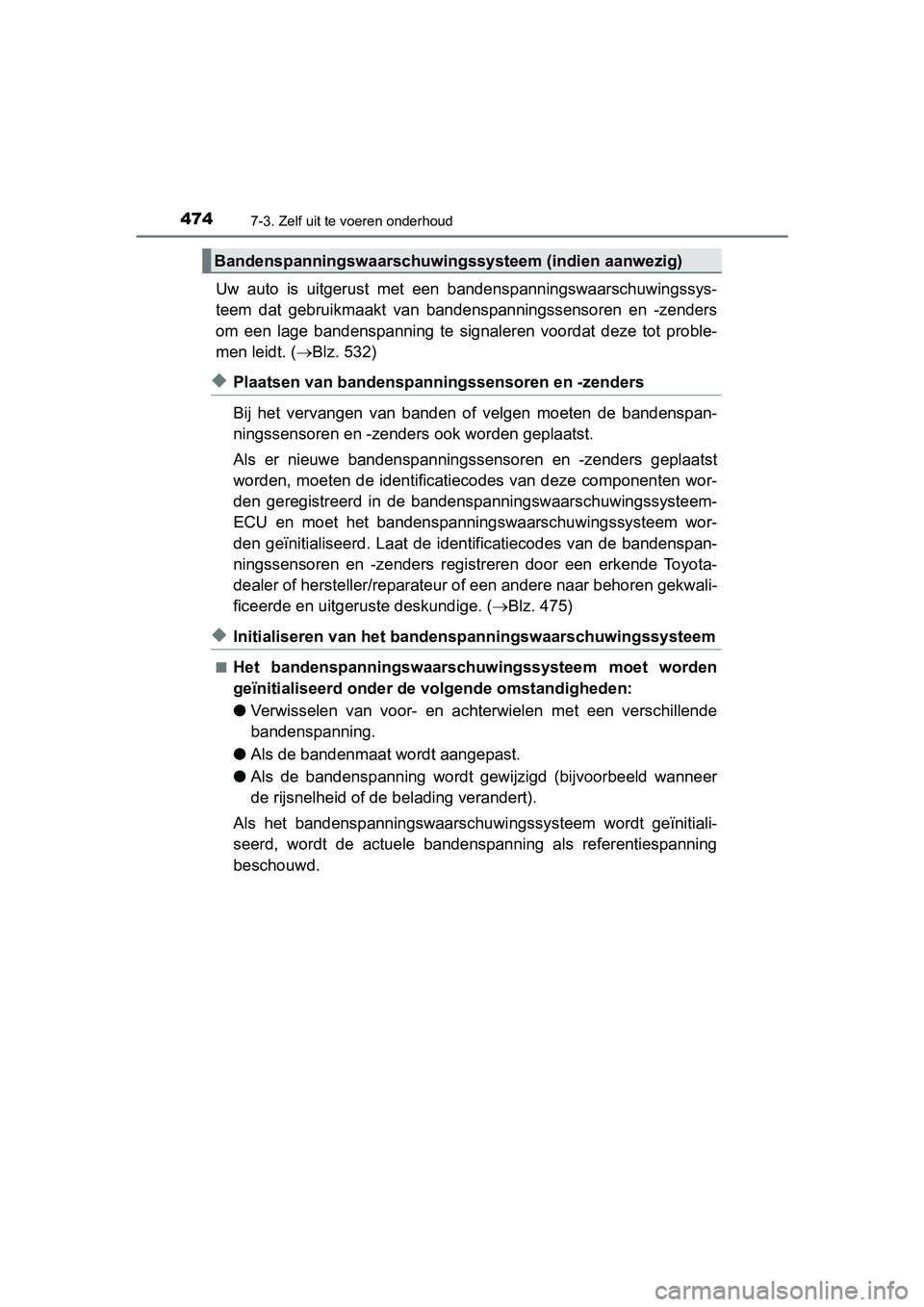

4747-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruikmaakt van bandenspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot proble-
men leidt. (Blz. 532)
◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst
worden, moeten de identificatiecodes van deze componenten wor-
den geregistreerd in de bandenspanningswaarschuwingssysteem-
ECU en moet het bandenspanningswaarschuwingssysteem wor-
den geïnitialiseerd. Laat de identificatiecodes van de bandenspan-
ningssensoren en -zenders registreren door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige. (Blz. 475)
◆Initialiseren van het bandenspanningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd onder de volgende omstandigheden:
●Verwisselen van voor- en achterwielen met een verschillende
bandenspanning.
●Als de bandenmaat wordt aangepast.
●Als de bandenspanning wordt gewijzigd (bijvoorbeeld wanneer
de rijsnelheid of de belading verandert).
Als het bandenspanningswaarschuwingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Bandenspanningswaarschuwingssysteem (indien aanwezig)
AURIS_HV_OM_Europe_OM12M76E.book Page 474 Wednesday, April 4, 2018 1:38 PM

4757-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging

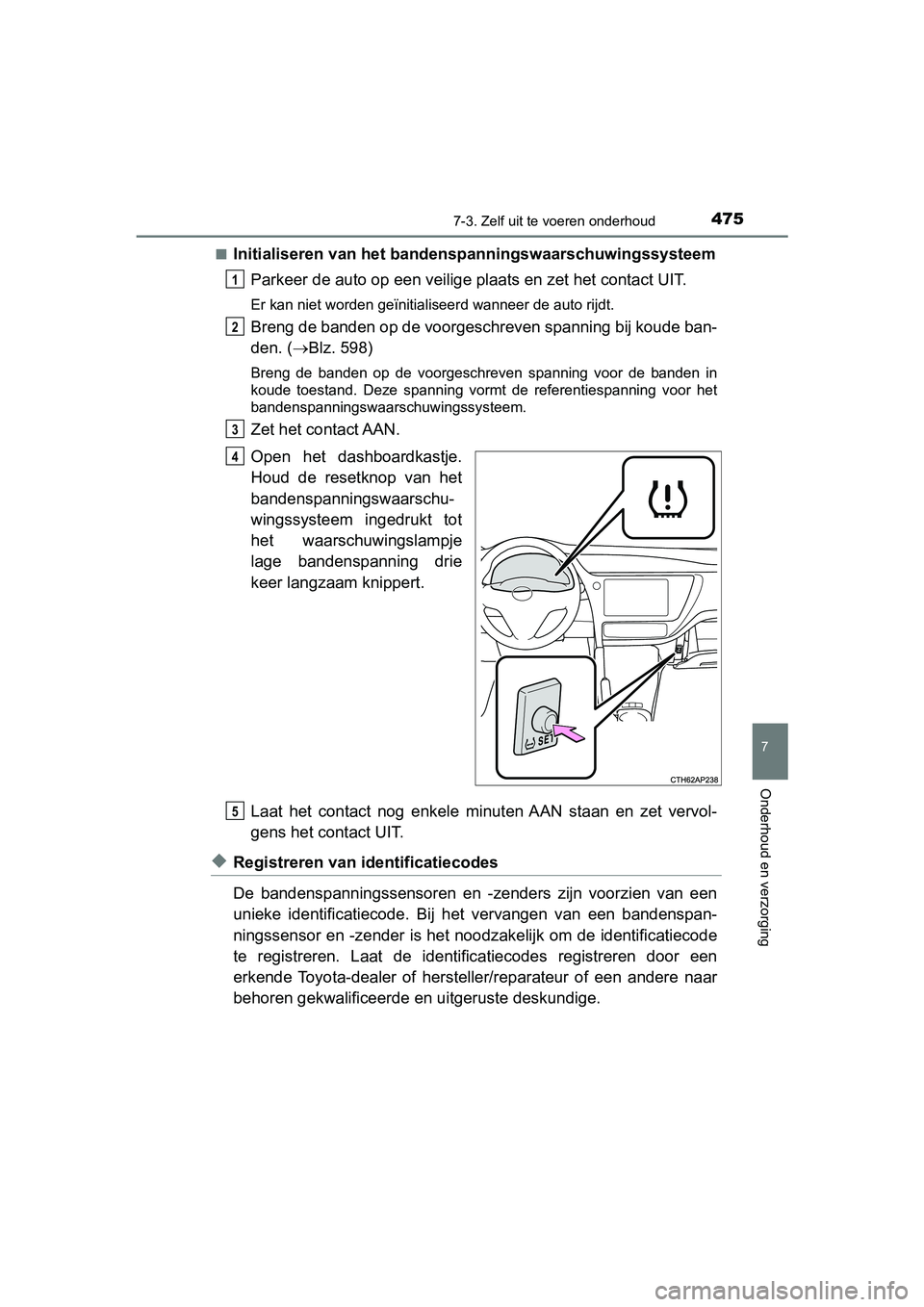

■Initialiseren van het bandenspanningswaarschuwingssysteem
Parkeer de auto op een veilige plaats en zet het contact UIT.
<002800550003004e0044005100030051004c004800570003005a005200550047004800510003004a004800770051004c0057004c0044004f004c005600480048005500470003005a0044005100510048004800550003004700480003004400580057005200
030055004c004d004700570011[
Breng de banden op de voorgeschreven spanning bij koude ban-
den. (Blz. 598)
Breng de banden op de voorgeschreven spanning voor de banden in
koude toestand. Deze spanning vormt de referentiespanning voor het
bandenspanningswaarschuwingssysteem.
Zet het contact AAN.
Open het dashboardkastje.
Houd de resetknop van het
bandenspanningswaarschu-
wingssysteem ingedrukt tot
het waarschuwingslampje
lage bandenspanning drie
keer langzaam knippert.
Laat het contact nog enkele minuten AAN staan en zet vervol-
gens het contact UIT.
◆Registreren van identificatiecodes
De bandenspanningssensoren en -zenders zijn voorzien van een
unieke identificatiecode. Bij het vervangen van een bandenspan-
ningssensor en -zender is het noodzakelijk om de identificatiecode
te registreren. Laat de identificatiecodes registreren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
1
2
3
4
5
AURIS_HV_OM_Europe_OM12M76E.book Page 475 Wednesday, April 4, 2018 1:38 PM

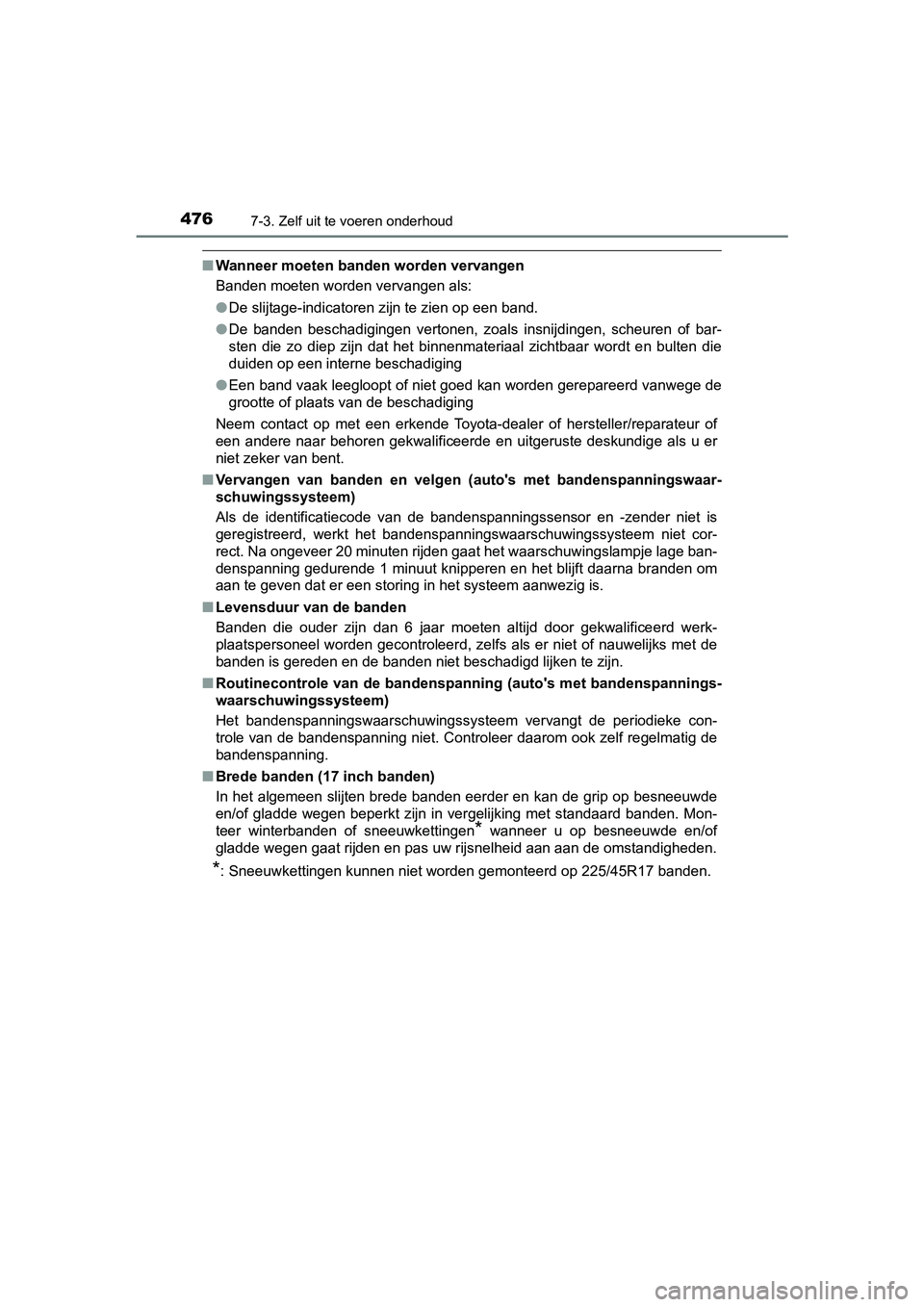

4767-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
■Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een band.
●De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die
duiden op een interne beschadiging
●Een band vaak leegloopt of niet goed kan worden gerepareerd vanwege de
grootte of plaats van de beschadiging
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als u er
niet zeker van bent.
■Vervangen van banden en velgen (auto's met bandenspanningswaar-
schuwingssysteem)
Als de identificatiecode van de bandenspanningssensor en -zender niet is
geregistreerd, werkt het bandenspanningswaarschuwingssysteem niet cor-
rect. Na ongeveer 20 minuten rijden gaat het waarschuwingslampje lage ban-
denspanning gedurende 1 minuut knipperen en het blijft daarna branden om
aan te geven dat er een storing in het systeem aanwezig is.
■Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalificeerd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauwelijks met de
banden is gereden en de banden niet beschadigd lijken te zijn.
■Routinecontrole van de bandenspanning (auto's met bandenspannings-
waarschuwingssysteem)
Het bandenspanningswaarschuwingssysteem vervangt de periodieke con-
trole van de bandenspanning niet. Controleer daarom ook zelf regelmatig de
bandenspanning.
■Brede banden (17 inch banden)
In het algemeen slijten brede banden eerder en kan de grip op besneeuwde
en/of gladde wegen beperkt zijn in vergelijking met standaard banden. Mon-
teer winterbanden of sneeuwkettingen
* wanneer u op besneeuwde en/of
gladde wegen gaat rijden en pas uw rijsnelheid aan aan de omstandigheden.
*: Sneeuwkettingen kunnen niet worden gemonteerd op 225/45R17 banden.
AURIS_HV_OM_Europe_OM12M76E.book Page 476 Wednesday, April 4, 2018 1:38 PM

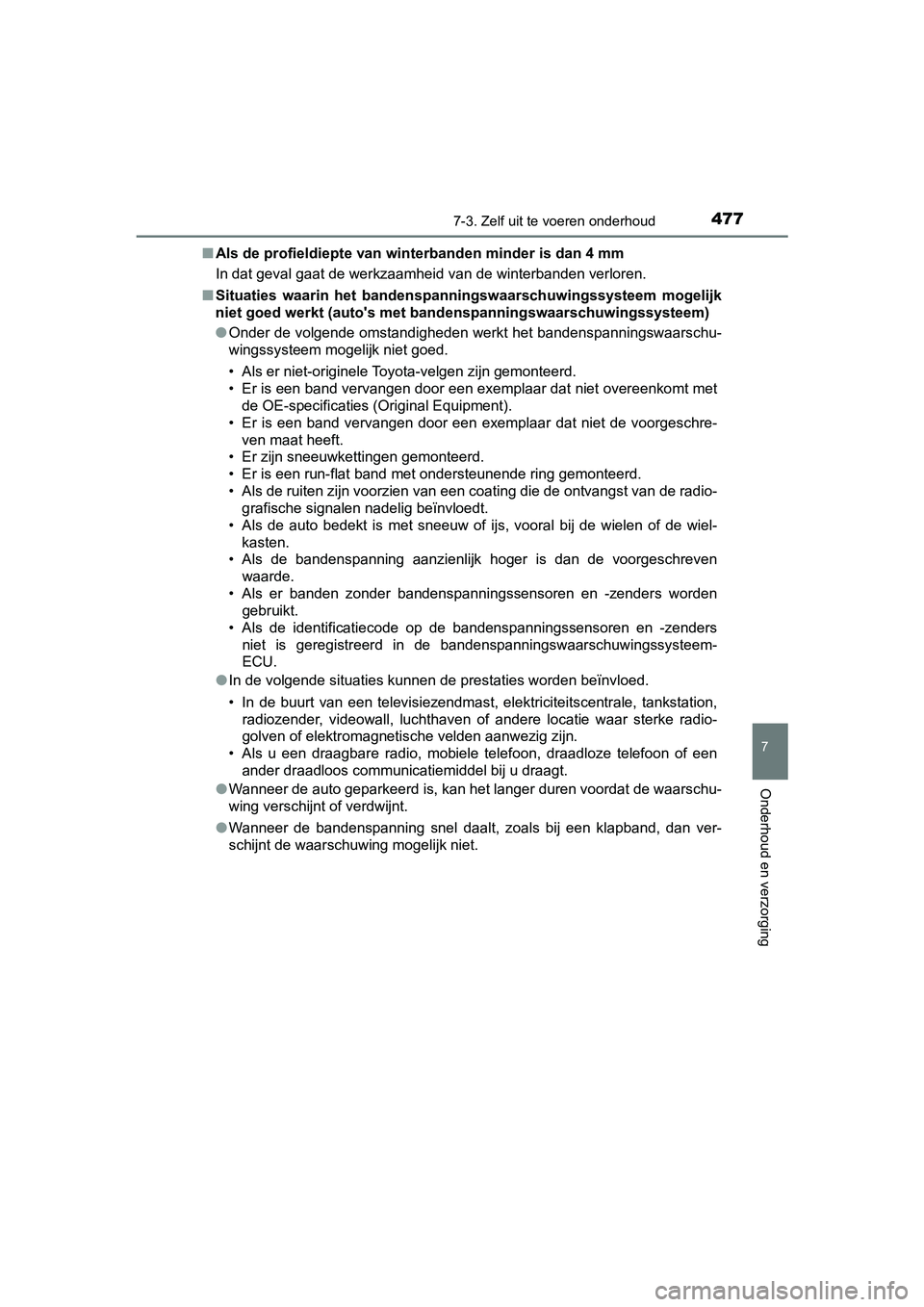

4777-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging
■<0024004f005600030047004800030053005500520049004c0048004f0047004c004800530057004800030059004400510003005a004c005100570048005500450044005100470048005100030050004c00510047004800550003004c005600030047004400
5100030017000300500050>
In dat geval gaat de werkzaamheid van de winterbanden verloren.
■Situaties waarin het bandenspanningswaarschuwingssysteem mogelijk
niet goed werkt (auto's met bandenspanningswaarschuwingssysteem)
●Onder de volgende omstandigheden werkt het bandenspanningswaarschu-
wingssysteem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Er is een band vervangen door een exemplaar dat niet overeenkomt met
de OE-specificaties (Original Equipment).
• Er is een band vervangen door een exemplaar dat niet de voorgeschre-
ven maat heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteunende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radio-
grafische signalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wiel-
kasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven
waarde.
• Als er banden zonder bandenspanningssensoren en -zenders worden
gebruikt.
• Als de identificatiecode op de bandenspanningssensoren en -zenders
niet is geregistreerd in de bandenspanningswaarschuwingssysteem-
ECU.
●<002c0051000300470048000300590052004f004a004800510047004800030056004c0057005800440057004c004800560003004e0058005100510048005100030047004800030053005500480056005700440057004c004800560003005a00520055004700
480051000300450048007700510059004f0052004800470011[
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation,
radiozender, videowall, luchthaven of andere locatie waar sterke radio-
golven of elektromagnetische velden aanwezig zijn.
• Als u een draagbare radio, mobiele telefoon, draadloze telefoon of een
ander draadloos communicatiemiddel bij u draagt.
●Wanneer de auto geparkeerd is, kan het langer duren voordat de waarschu-
wing verschijnt of verdwijnt.
●Wanneer de bandenspanning snel daalt, zoals bij een klapband, dan ver-
schijnt de waarschuwing mogelijk niet.
AURIS_HV_OM_Europe_OM12M76E.book Page 477 Wednesday, April 4, 2018 1:38 PM

4787-3. Zelf uit te voeren onderhoud

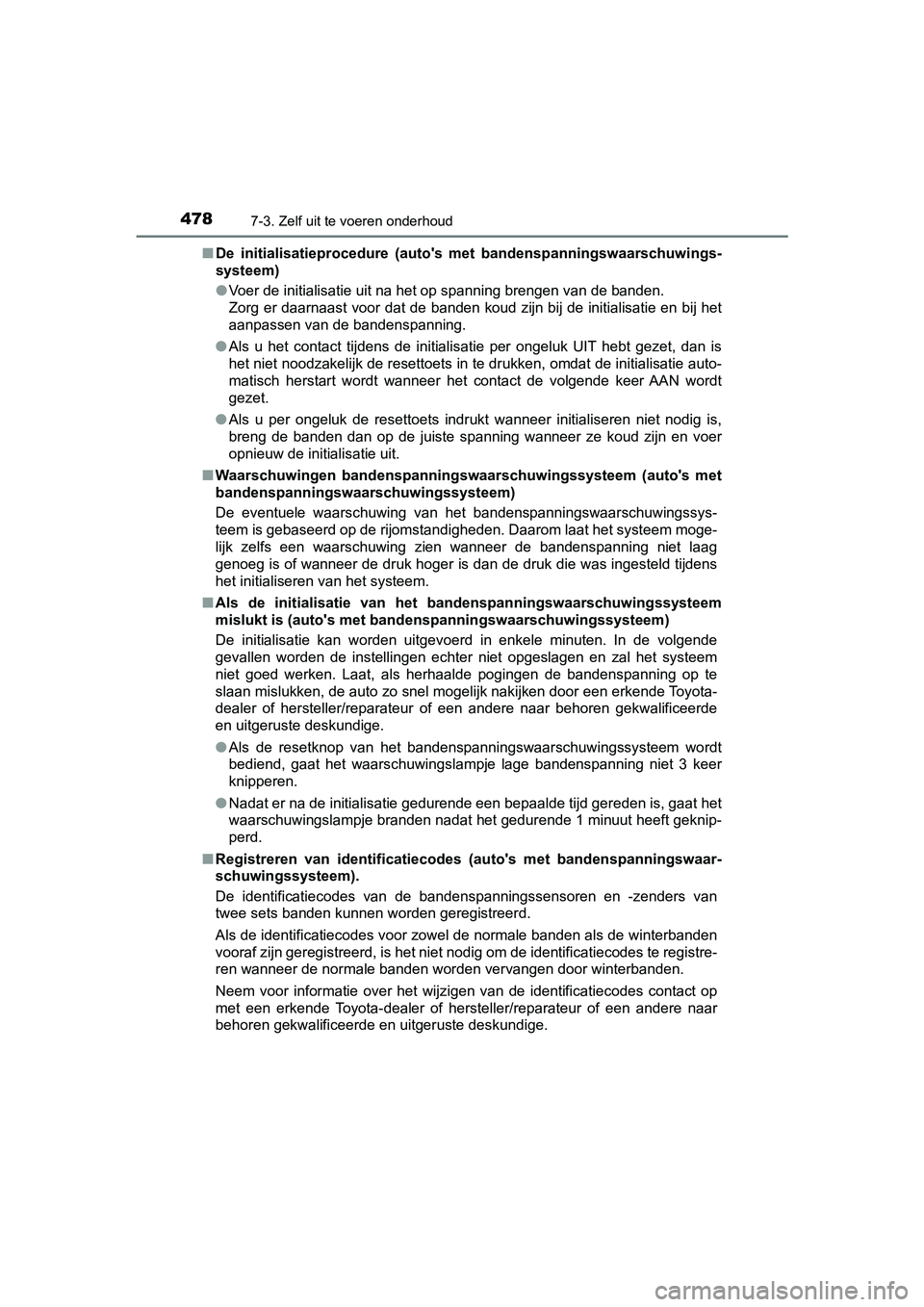

UK AURIS_HV_HB_EE■De initialisatieprocedure (auto's met bandenspanningswaarschuwings-
systeem)
●Voer de initialisatie uit na het op spanning brengen van de banden.
Zorg er daarnaast voor dat de banden koud zijn bij de initialisatie en bij het
aanpassen van de bandenspanning.
●Als u het contact tijdens de initialisatie per ongeluk UIT hebt gezet, dan is
het niet noodzakelijk de resettoets in te drukken, omdat de initialisatie auto-
matisch herstart wordt wanneer het contact de volgende keer AAN wordt
gezet.
●Als u per ongeluk de resettoets indrukt wanneer initialiseren niet nodig is,
breng de banden dan op de juiste spanning wanneer ze koud zijn en voer
opnieuw de initialisatie uit.
■Waarschuwingen bandenspanningswaarschuwingssysteem (auto's met
bandenspanningswaarschuwingssysteem)
De eventuele waarschuwing van het bandenspanningswaarschuwingssys-
teem is gebaseerd op de rijomstandigheden. Daarom laat het systeem moge-
lijk zelfs een waarschuwing zien wanneer de bandenspanning niet laag
genoeg is of wanneer de druk hoger is dan de druk die was ingesteld tijdens
het initialiseren van het systeem.
■Als de initialisatie van het bandenspanningswaarschuwingssysteem
mislukt is (auto's met bandenspanningswaarschuwingssysteem)
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende
gevallen worden de instellingen echter niet opgeslagen en zal het systeem
niet goed werken. Laat, als herhaalde pogingen de bandenspanning op te
slaan mislukken, de auto zo snel mogelijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Als de resetknop van het bandenspanningswaarschuwingssysteem wordt
bediend, gaat het waarschuwingslampje lage bandenspanning niet 3 keer
knipperen.
●Nadat er na de initialisatie gedurende een bepaalde tijd gereden is, gaat het
waarschuwingslampje branden nadat het gedurende 1 minuut heeft geknip-
perd.
■Registreren van identificatiecodes (auto's met bandenspanningswaar-
schuwingssysteem).
De identificatiecodes van de bandenspanningssensoren en -zenders van
twee sets banden kunnen worden geregistreerd.
Als de identificatiecodes voor zowel de normale banden als de winterbanden
vooraf zijn geregistreerd, is het niet nodig om de identificatiecodes te registre-
ren wanneer de normale banden worden vervangen door winterbanden.
Neem voor informatie over het wijzigen van de identificatiecodes contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
AURIS_HV_OM_Europe_OM12M76E.book Page 478 Wednesday, April 4, 2018 1:38 PM

4797-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging

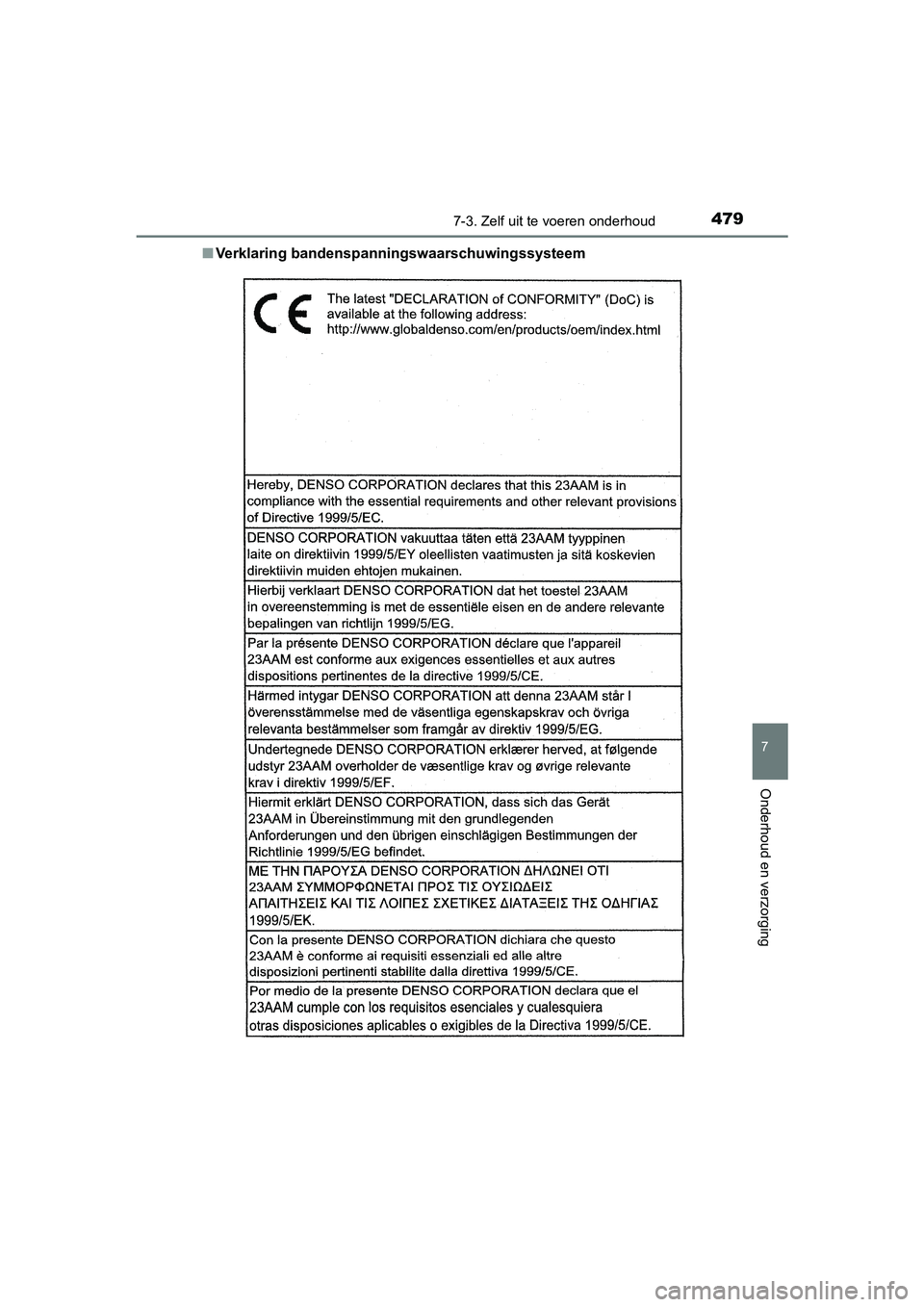

■Verklaring bandenspanningswaarschuwingssysteem
AURIS_HV_OM_Europe_OM12M76E.book Page 479 Wednesday, April 4, 2018 1:38 PM
