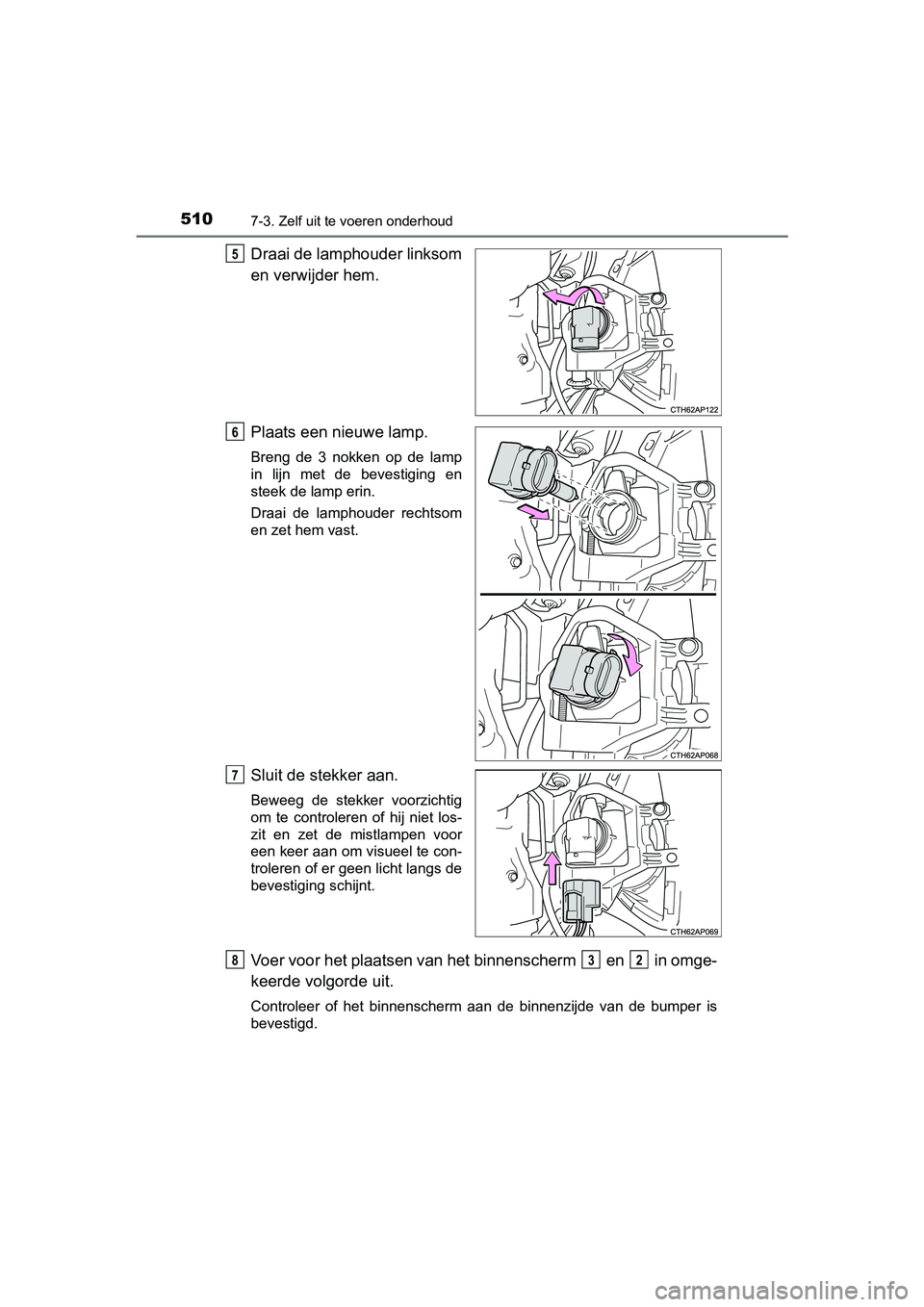

TOYOTA AURIS HYBRID 2018 Instructieboekje (in Dutch)

5107-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
Draai de lamphouder linksom
en verwijder hem.
Plaats een nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder rechtsom
en zet hem vast.
Sluit de stekker aan.
Beweeg de stekker voorzichtig
om te controleren of hij niet los-
zit en zet de mistlampen voor
een keer aan om visueel te con-
troleren of er geen licht langs de
bevestiging schijnt.
Voer voor het plaatsen van het binnenscherm en in omge-
keerde volgorde uit.
Controleer of het binnenscherm aan de binnenzijde van de bumper is
bevestigd.
5
6
7
832
AURIS_HV_OM_Europe_OM12M76E.book Page 510 Wednesday, April 4, 2018 1:38 PM

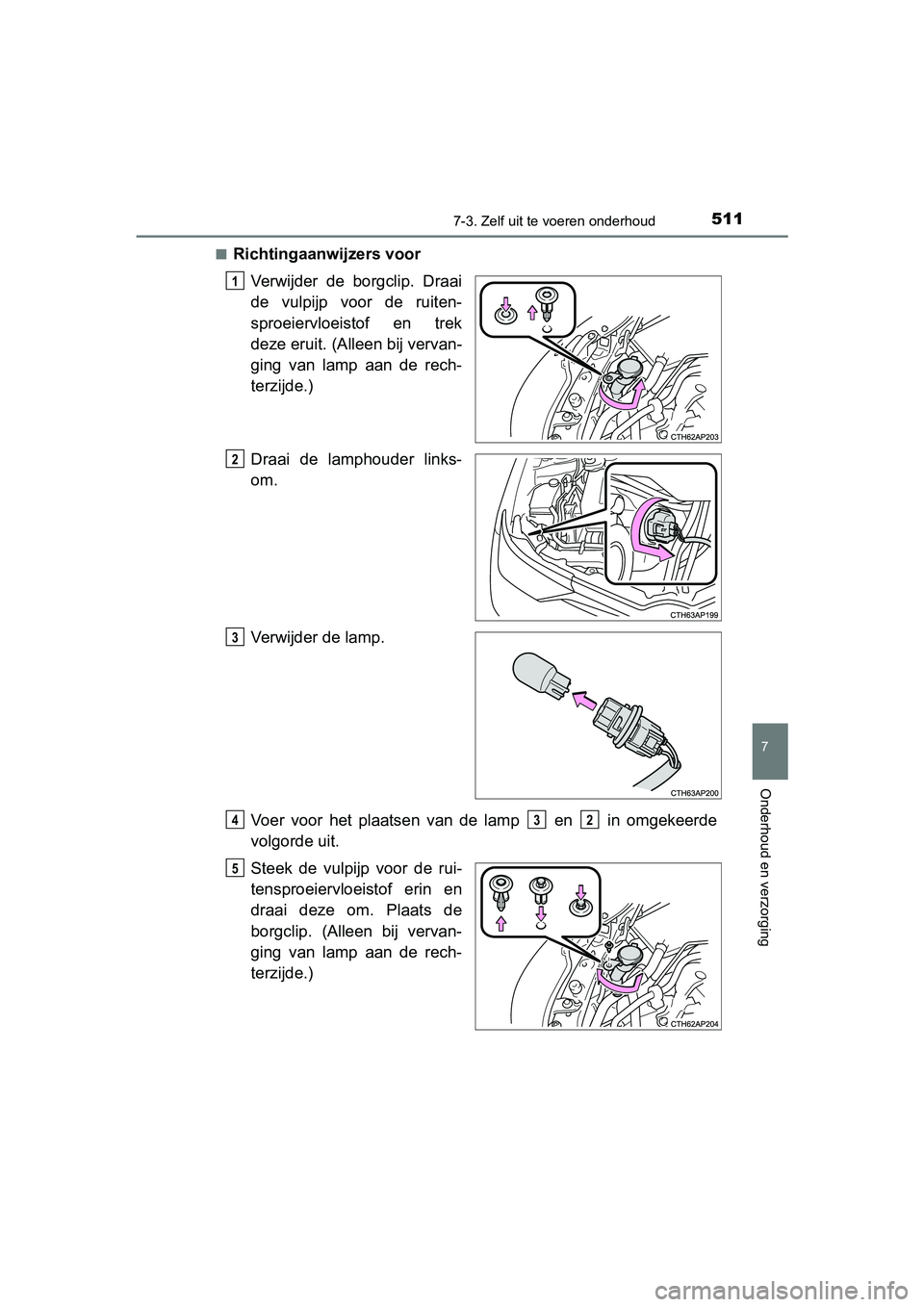

5117-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging
■Richtingaanwijzers voor
Verwijder de borgclip. Draai
de vulpijp voor de ruiten-
sproeiervloeistof en trek
deze eruit. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
Draai de lamphouder links-
om.
Verwijder de lamp.
Voer voor het plaatsen van de lamp en in omgekeerde
volgorde uit.
Steek de vulpijp voor de rui-
tensproeiervloeistof erin en
draai deze om. Plaats de
borgclip. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
1
2
3
432
5
AURIS_HV_OM_Europe_OM12M76E.book Page 511 Wednesday, April 4, 2018 1:38 PM

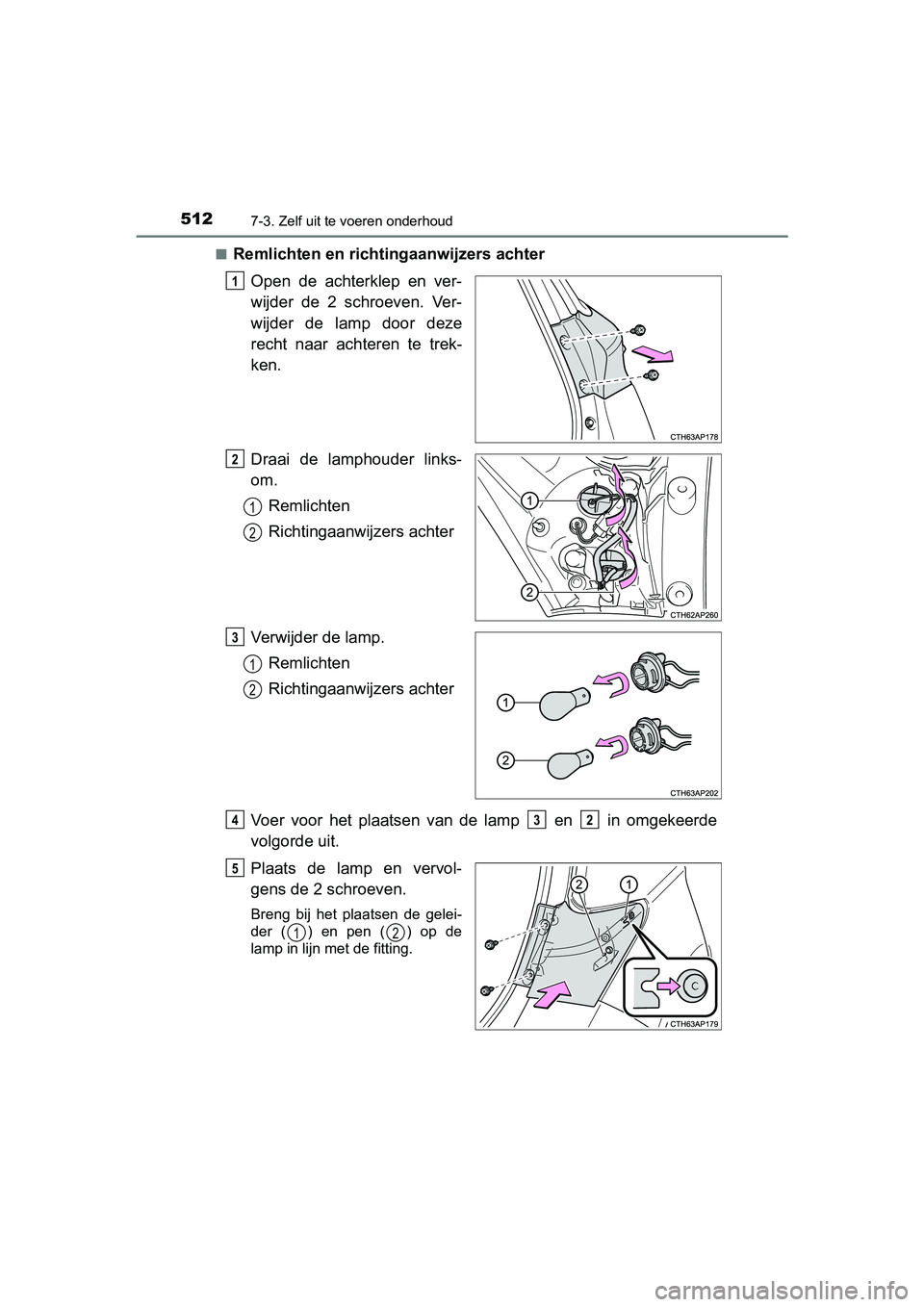

5127-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE■
Remlichten en richtingaanwijzers achter
Open de achterklep en ver-
wijder de 2 schroeven. Ver-
wijder de lamp door deze
recht naar achteren te trek-
ken.
Draai de lamphouder links-
om.
Remlichten
Richtingaanwijzers achter
Verwijder de lamp.
Remlichten
Richtingaanwijzers achter
Voer voor het plaatsen van de lamp en in omgekeerde
volgorde uit.
Plaats de lamp en vervol-
gens de 2 schroeven.
Breng bij het plaatsen de gelei-
der ( ) en pen ( ) op de
lamp in lijn met de fitting.
1
2
1
2
3
1
2
432
5
12
AURIS_HV_OM_Europe_OM12M76E.book Page 512 Wednesday, April 4, 2018 1:38 PM

5137-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging

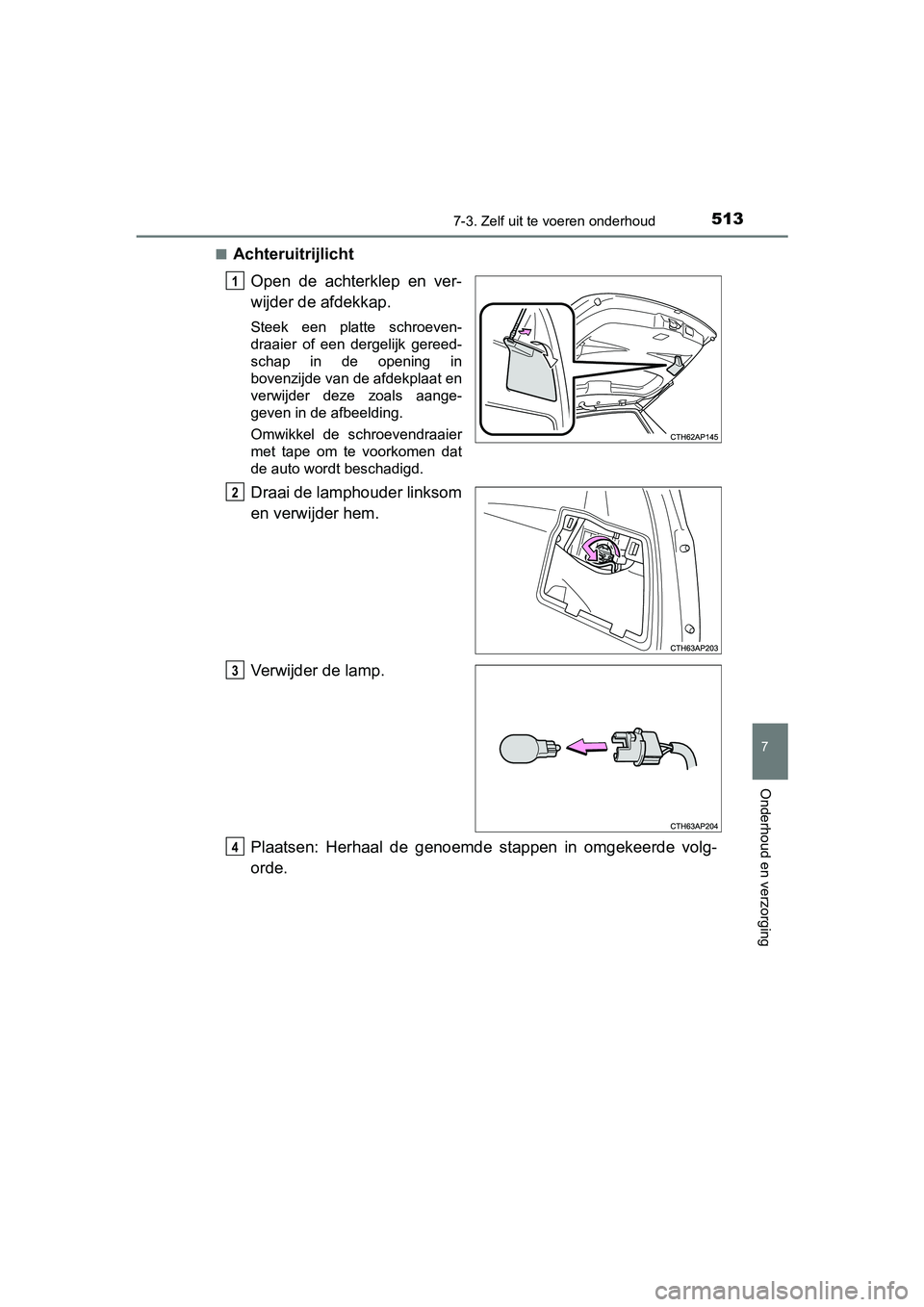

■Achteruitrijlicht
Open de achterklep en ver-
wijder de afdekkap.
Steek een platte schroeven-
draaier of een dergelijk gereed-
schap in de opening in
bovenzijde van de afdekplaat en
verwijder deze zoals aange-
geven in de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder linksom
en verwijder hem.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
AURIS_HV_OM_Europe_OM12M76E.book Page 513 Wednesday, April 4, 2018 1:38 PM

5147-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE■

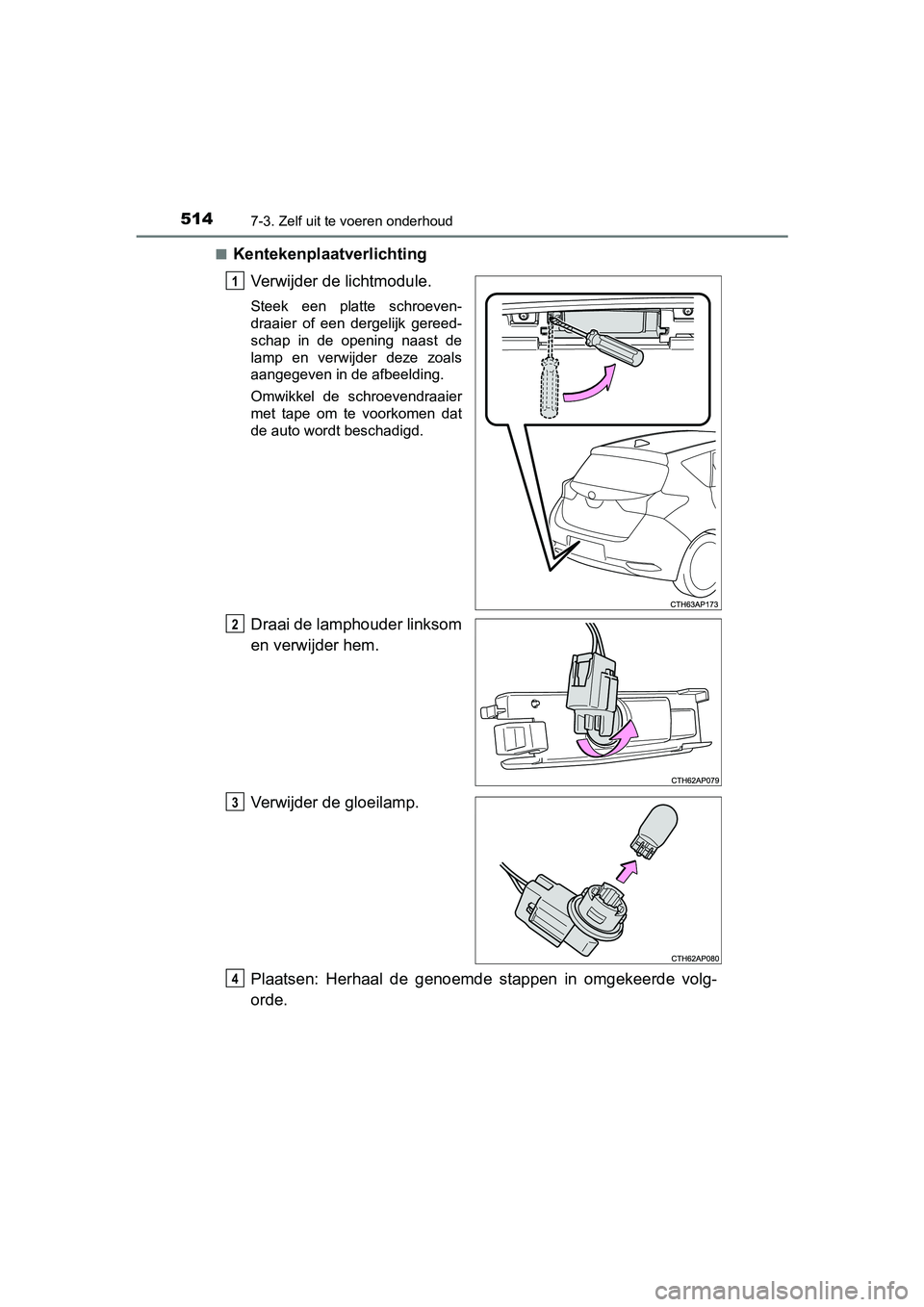

Kentekenplaatverlichting
Verwijder de lichtmodule.
Steek een platte schroeven-
draaier of een dergelijk gereed-
schap in de opening naast de
lamp en verwijder deze zoals
aangegeven in de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder linksom
en verwijder hem.
Verwijder de gloeilamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
AURIS_HV_OM_Europe_OM12M76E.book Page 514 Wednesday, April 4, 2018 1:38 PM

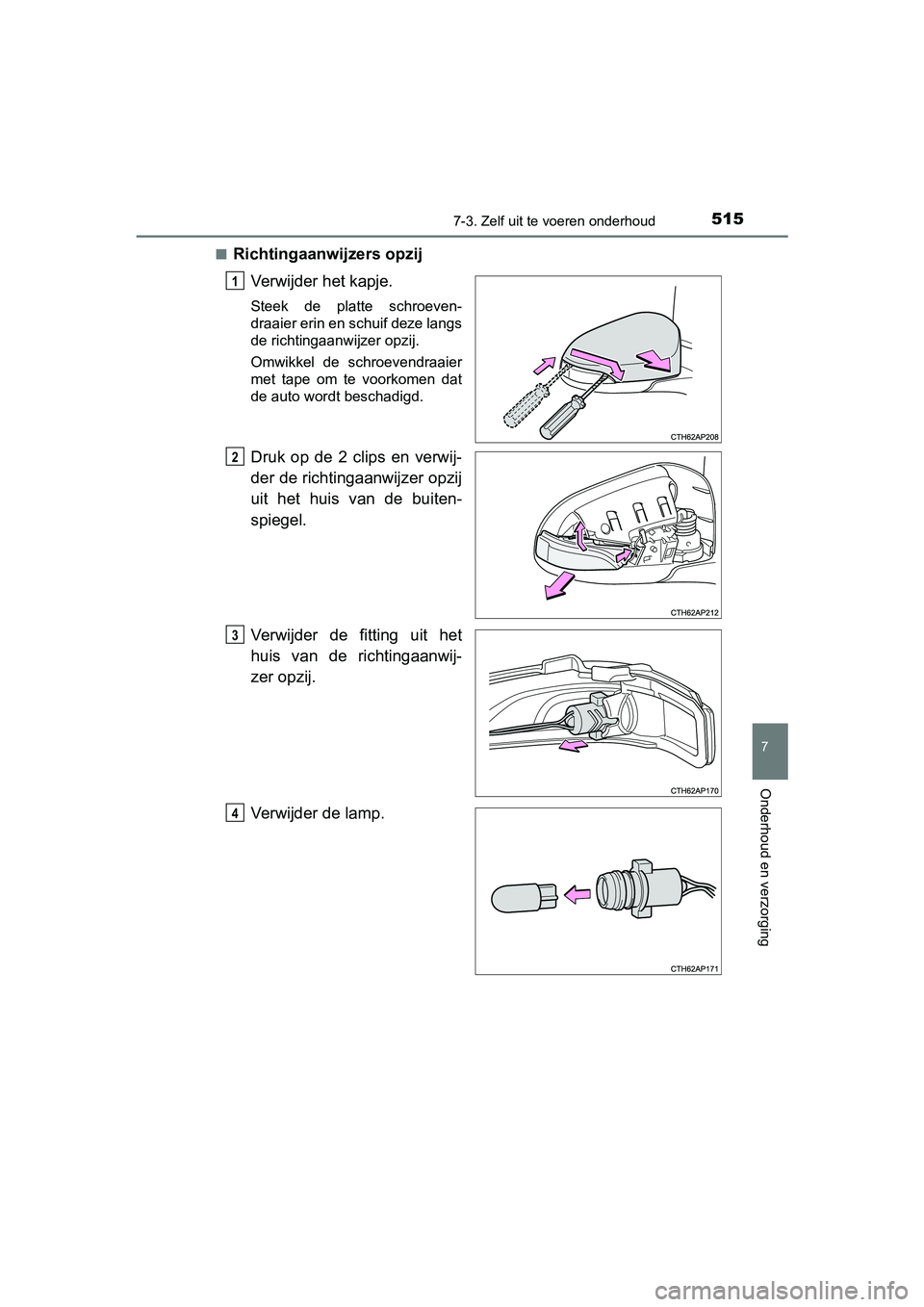

5157-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging
■Richtingaanwijzers opzij
Verwijder het kapje.
Steek de platte schroeven-
draaier erin en schuif deze langs
de richtingaanwijzer opzij.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Druk op de 2 clips en verwij-
der de richtingaanwijzer opzij
uit het huis van de buiten-
spiegel.
Verwijder de fitting uit het
huis van de richtingaanwij-
zer opzij.
Verwijder de lamp.
1
2
3
4
AURIS_HV_OM_Europe_OM12M76E.book Page 515 Wednesday, April 4, 2018 1:38 PM

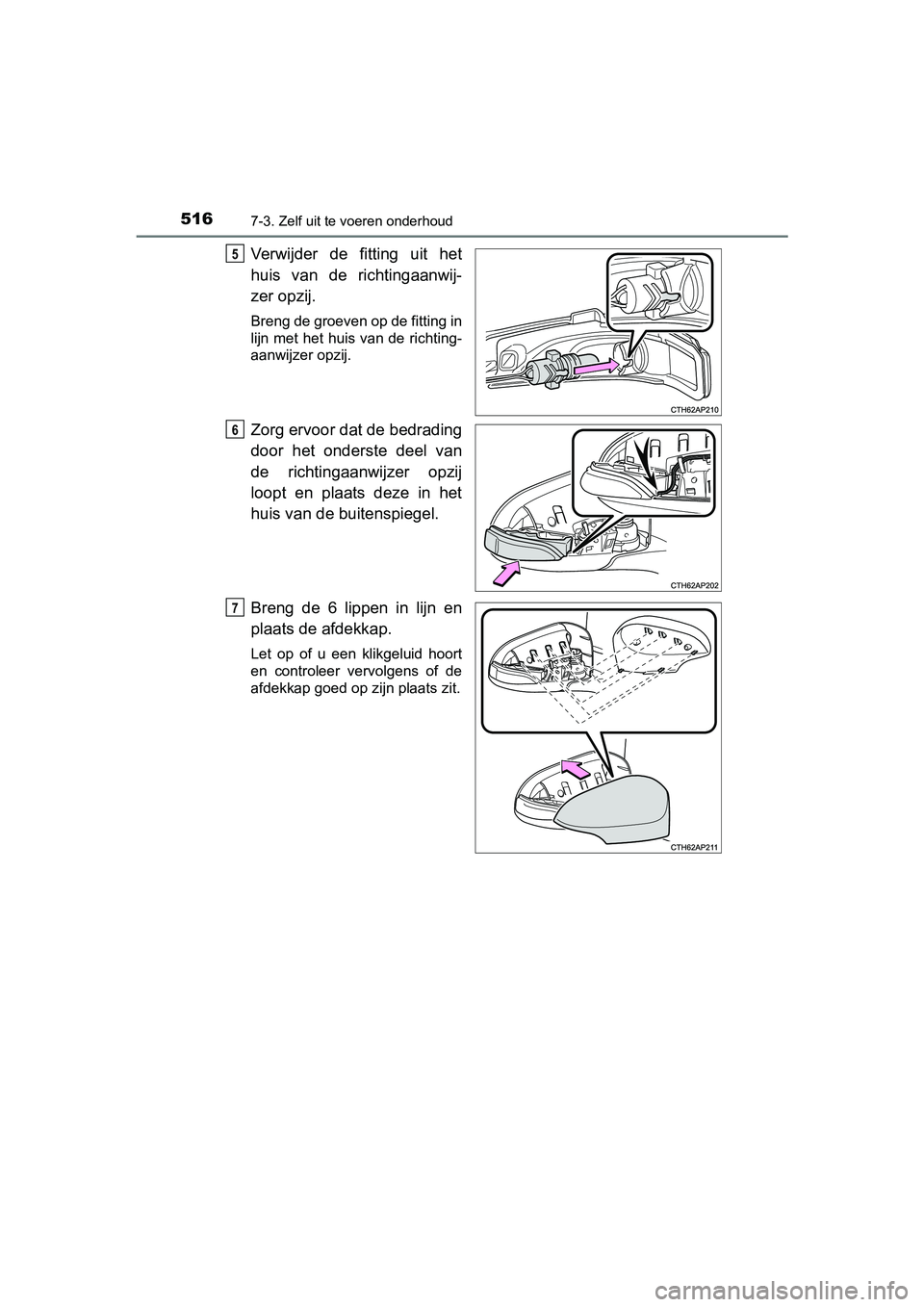

5167-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
Verwijder de fitting uit het
huis van de richtingaanwij-
zer opzij.
Breng de groeven op de fitting in
lijn met het huis van de richting-
aanwijzer opzij.
Zorg ervoor dat de bedrading
door het onderste deel van
de richtingaanwijzer opzij
loopt en plaats deze in het
huis van de buitenspiegel.
Breng de 6 lippen in lijn en
plaats de afdekkap.
Let op of u een klikgeluid hoort
en controleer vervolgens of de
afdekkap goed op zijn plaats zit.
5
6
7
AURIS_HV_OM_Europe_OM12M76E.book Page 516 Wednesday, April 4, 2018 1:38 PM

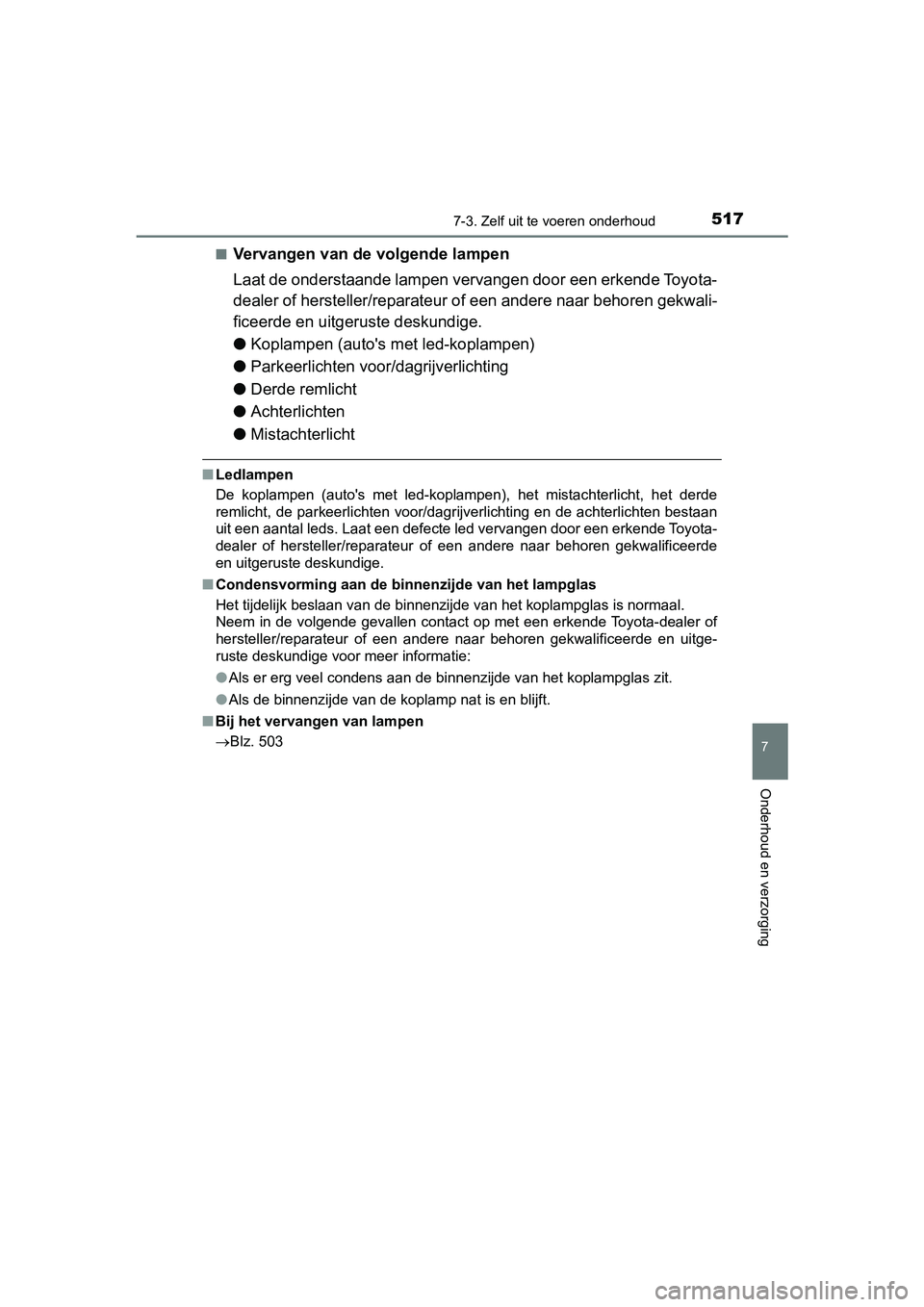

5177-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging
■Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
●Koplampen (auto's met led-koplampen)
●Parkeerlichten voor/dagrijverlichting
●Derde remlicht
●Achterlichten
●Mistachterlicht
■Ledlampen
De koplampen (auto's met led-koplampen), het mistachterlicht, het derde
remlicht, de parkeerlichten voor/dagrijverlichting en de achterlichten bestaan
uit een aantal leds. Laat een defecte led vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
■Condensvorming aan de binnenzijde van het lampglas
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
●Als er erg veel condens aan de binnenzijde van het koplampglas zit.
●Als de binnenzijde van de koplamp nat is en blijft.
■Bij het vervangen van lampen
Blz. 503
AURIS_HV_OM_Europe_OM12M76E.book Page 517 Wednesday, April 4, 2018 1:38 PM

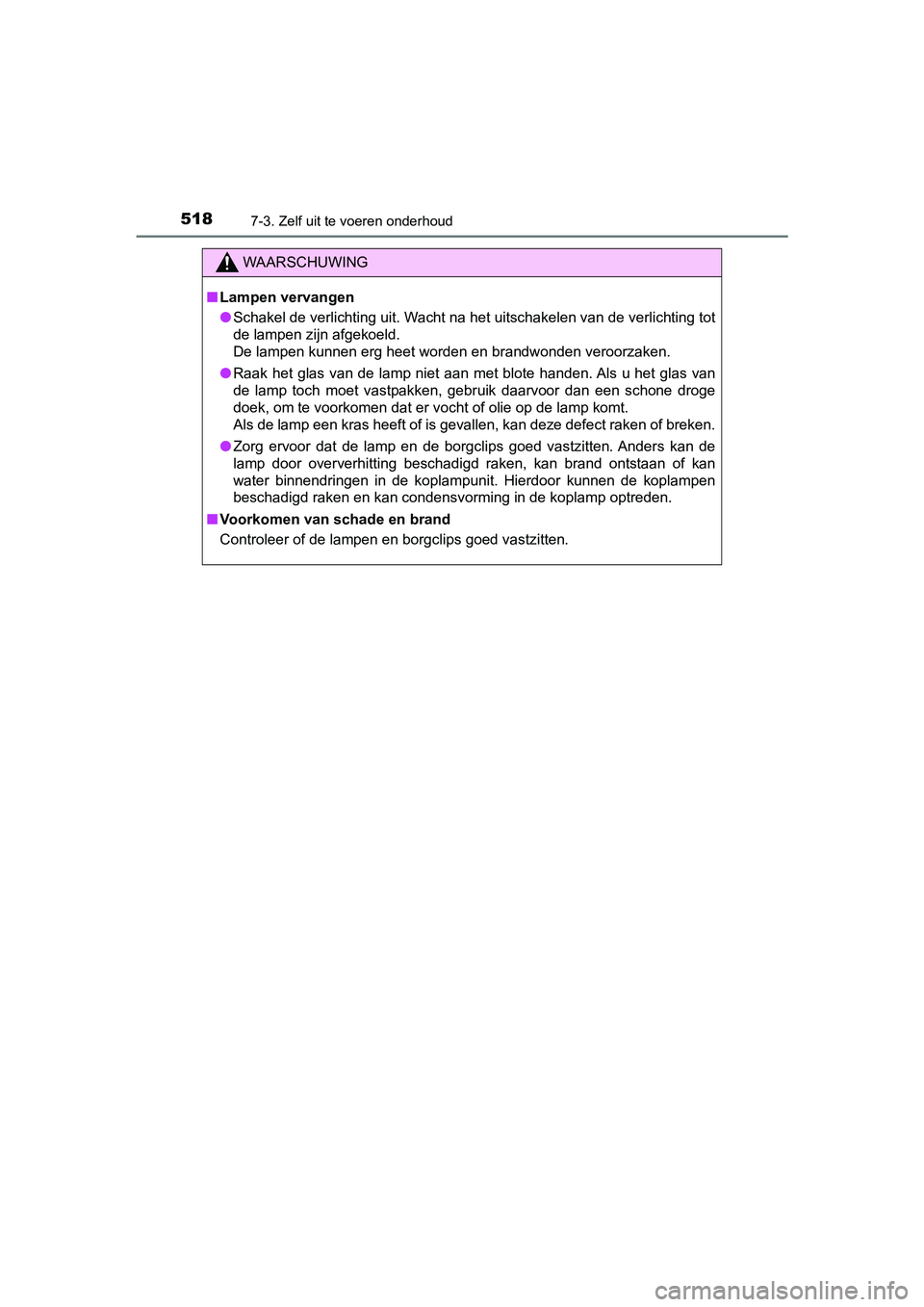

5187-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
WAARSCHUWING
■Lampen vervangen
●Schakel de verlichting uit. Wacht na het uitschakelen van de verlichting tot
de lampen zijn afgekoeld.
<002700480003004f004400500053004800510003004e00580051005100480051000300480055004a0003004b0048004800570003005a00520055004700480051000300480051000300450055004400510047005a0052005100470048005100030059004800
55005200520055005d0044004e004800510011[
●Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone droge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect raken of breken.
●Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan of kan
water binnendringen in de koplampunit. Hierdoor kunnen de koplampen
beschadigd raken en kan condensvorming in de koplamp optreden.
■Voorkomen van schade en brand
<002600520051005700550052004f0048004800550003005200490003004700480003004f004400500053004800510003004800510003004500520055004a0046004f004c005300560003004a00520048004700030059004400560057005d004c0057005700
48005100110003[
AURIS_HV_OM_Europe_OM12M76E.book Page 518 Wednesday, April 4, 2018 1:38 PM

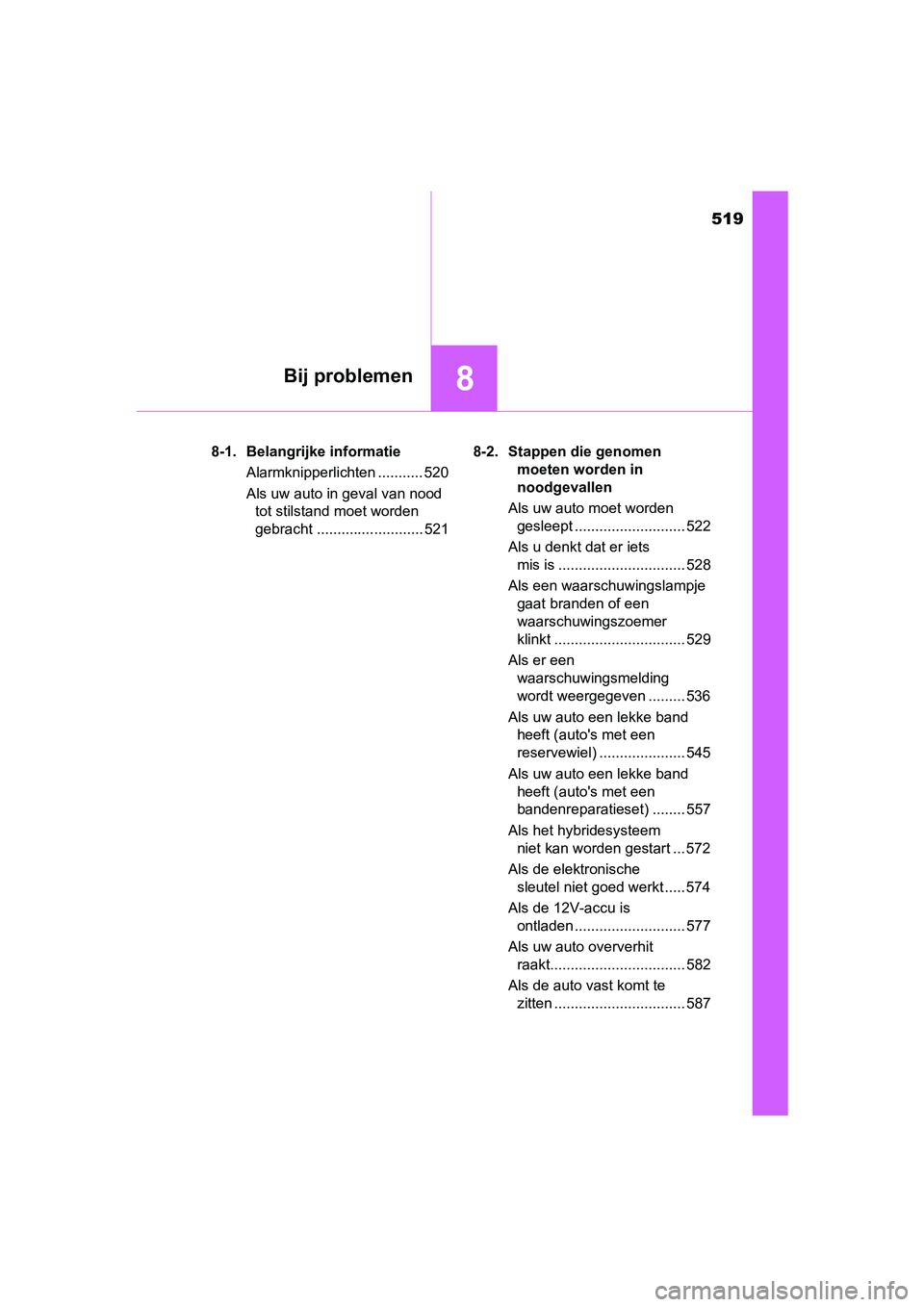

519
8Bij problemen
UK AURIS_HV_HB_EE8-1. Belangrijke informatie
Alarmknipperlichten ........... 520
Als uw auto in geval van nood
tot stilstand moet worden
gebracht .......................... 5218-2. Stappen die genomen
moeten worden in
noodgevallen
Als uw auto moet worden
gesleept ........................... 522
Als u denkt dat er iets
mis is ............................... 528
Als een waarschuwingslampje
gaat branden of een
waarschuwingszoemer
klinkt ................................ 529
Als er een
waarschuwingsmelding
wordt weergegeven ......... 536
Als uw auto een lekke band
heeft (auto's met een
reservewiel) ..................... 545
Als uw auto een lekke band
heeft (auto's met een
bandenreparatieset) ........ 557
Als het hybridesysteem
niet kan worden gestart ... 572
Als de elektronische
sleutel niet goed werkt ..... 574
Als de 12V-accu is
ontladen ........................... 577
Als uw auto oververhit
raakt................................. 582
Als de auto vast komt te
zitten ................................ 587
