TOYOTA AURIS HYBRID 2018 Instructieboekje (in Dutch)

4607-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
◆Voor
◆Achter
Type A
Type B

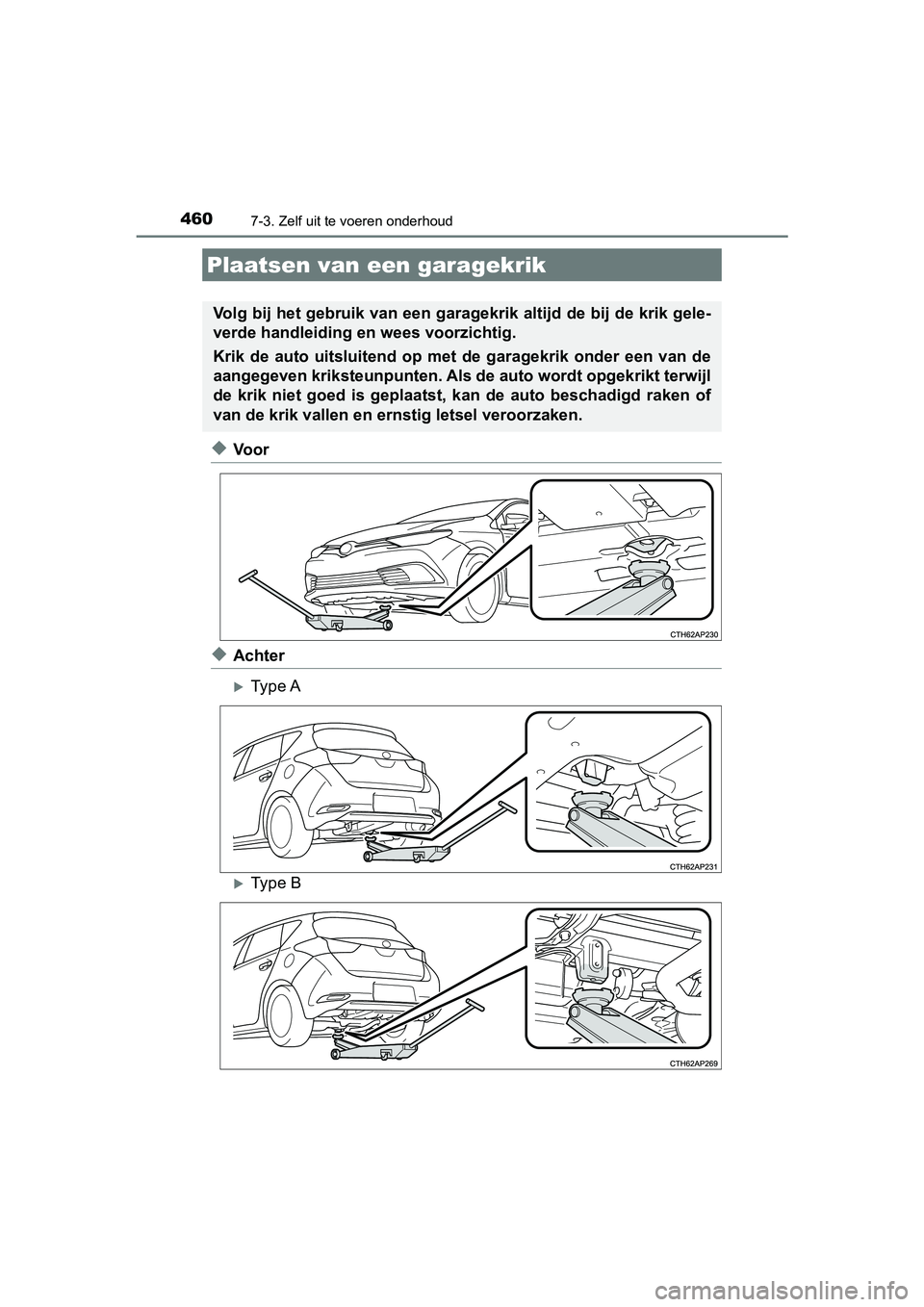

Plaatsen van een garagekrik
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en ernstig letsel veroorzaken.
AURIS_HV_OM_Europe_OM12M76E.book Page 460 Wednesday, April 4, 2018 1:38 PM

4617-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging

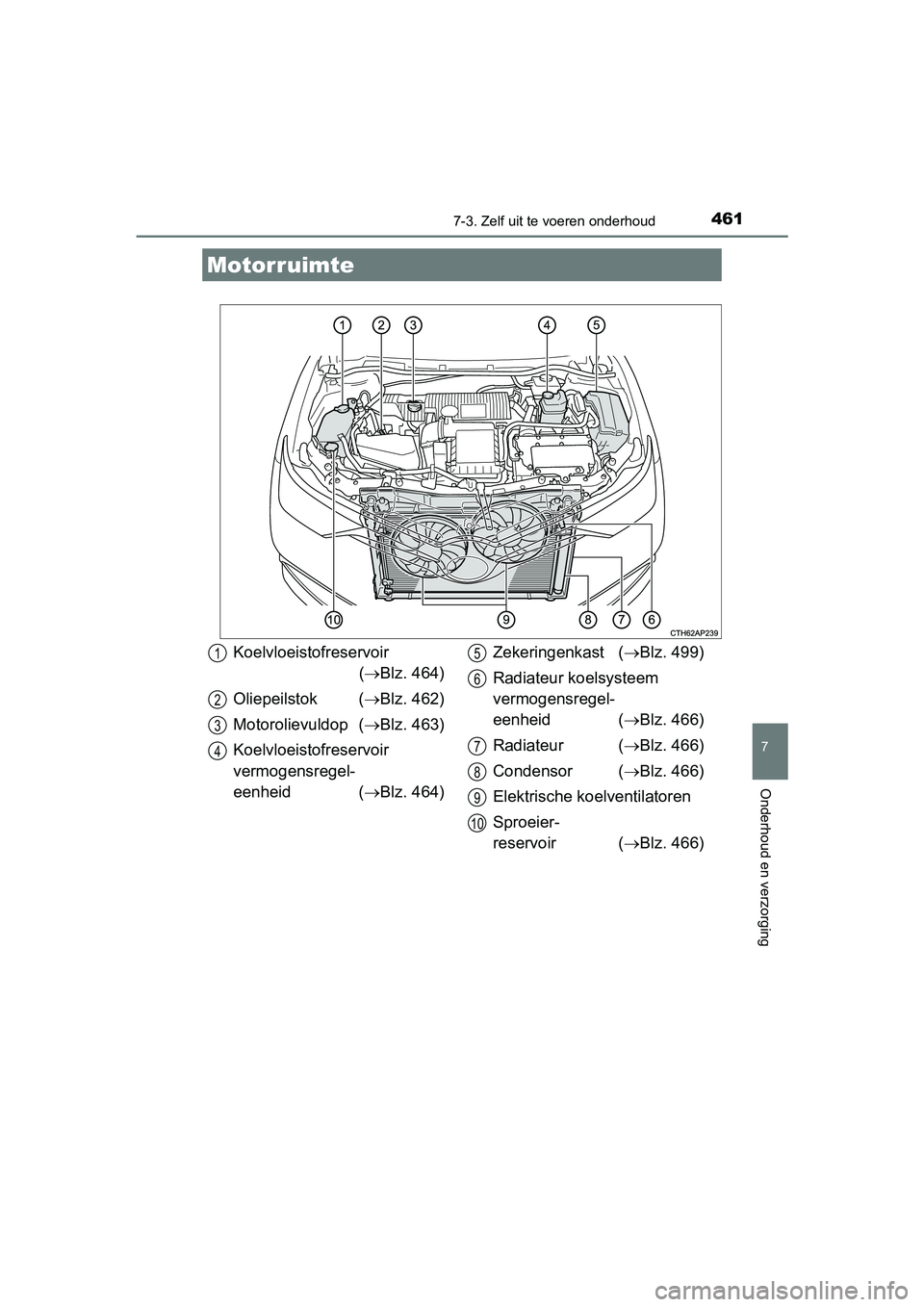

Motorruimte
Koelvloeistofreservoir
(Blz. 464)
Oliepeilstok (Blz. 462)
Motorolievuldop (Blz. 463)
Koelvloeistofreservoir
vermogensregel-
eenheid (Blz. 464)Zekeringenkast (Blz. 499)
Radiateur koelsysteem
vermogensregel-
eenheid (Blz. 466)
Radiateur (Blz. 466)
Condensor (Blz. 466)
Elektrische koelventilatoren
Sproeier-
reservoir (Blz. 466)1
2
3
4
5
6
7
8
9
10
AURIS_HV_OM_Europe_OM12M76E.book Page 461 Wednesday, April 4, 2018 1:38 PM

4627-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE

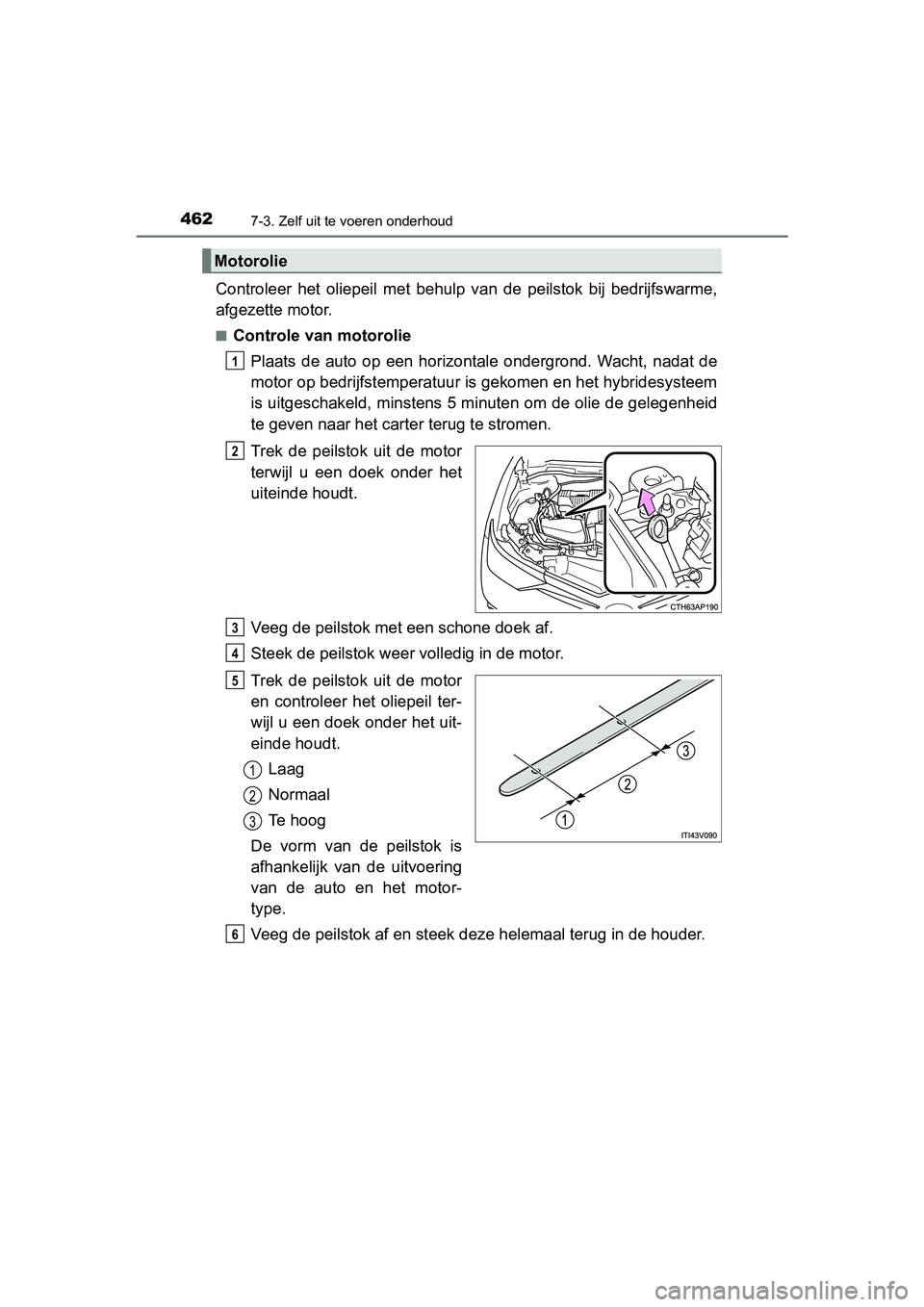

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en het hybridesysteem
is uitgeschakeld, minstens 5 minuten om de olie de gelegenheid
te geven naar het carter terug te stromen.
Trek de peilstok uit de motor
terwijl u een doek onder het
uiteinde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor
en controleer het oliepeil ter-
wijl u een doek onder het uit-
einde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is
afhankelijk van de uitvoering
van de auto en het motor-
type.
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
1
2
3
6
AURIS_HV_OM_Europe_OM12M76E.book Page 462 Wednesday, April 4, 2018 1:38 PM

4637-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging

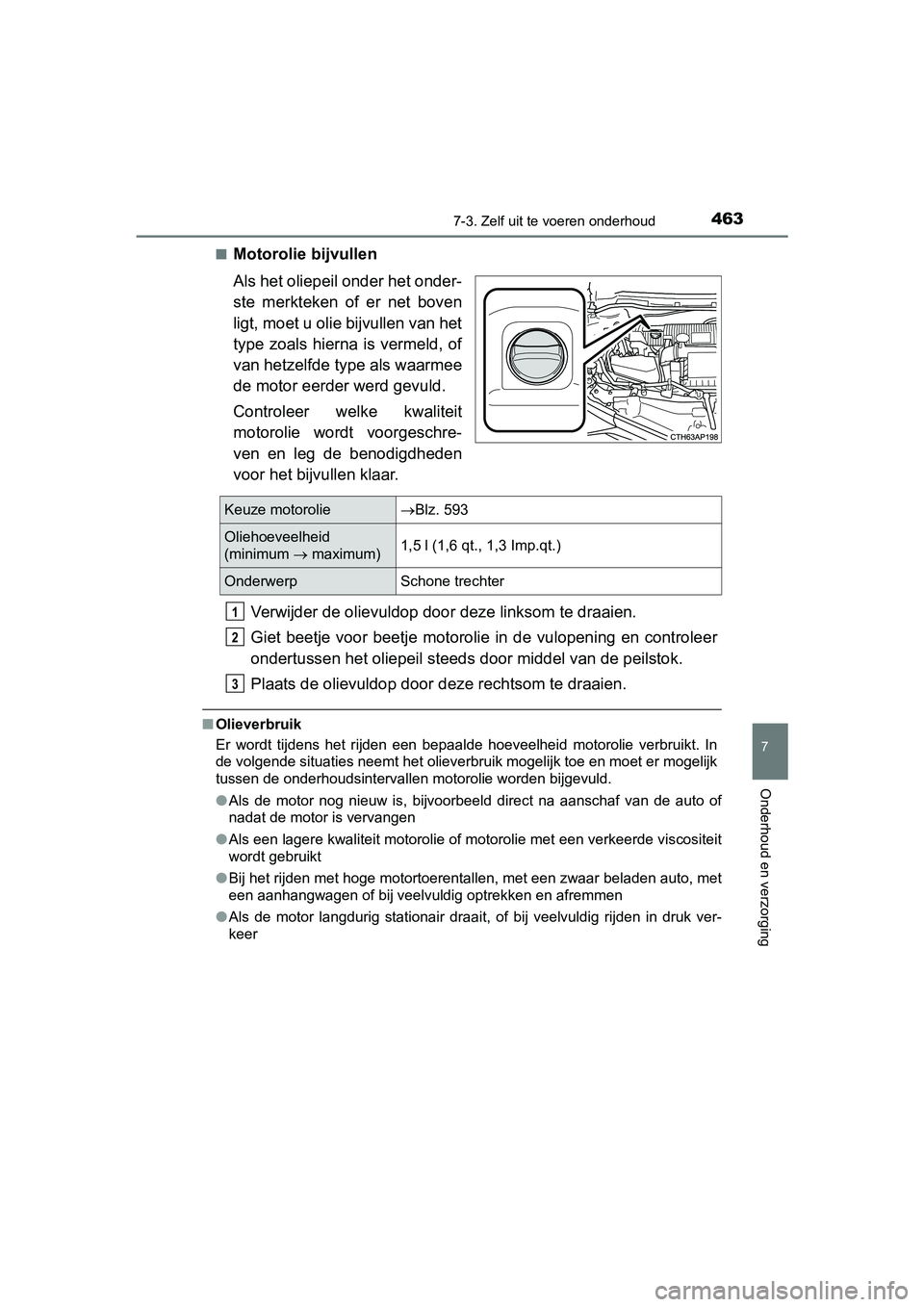

■Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit
motorolie wordt voorgeschre-
ven en leg de benodigdheden
voor het bijvullen klaar.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
●Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
●Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen of bij veelvuldig optrekken en afremmen
●Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer
Keuze motorolieBlz. 593
Oliehoeveelheid
(minimum  maximum)1,5 l (1,6 qt., 1,3 Imp.qt.)
Onderwerp Schone trechter
1
2
3
AURIS_HV_OM_Europe_OM12M76E.book Page 463 Wednesday, April 4, 2018 1:38 PM

4647-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE

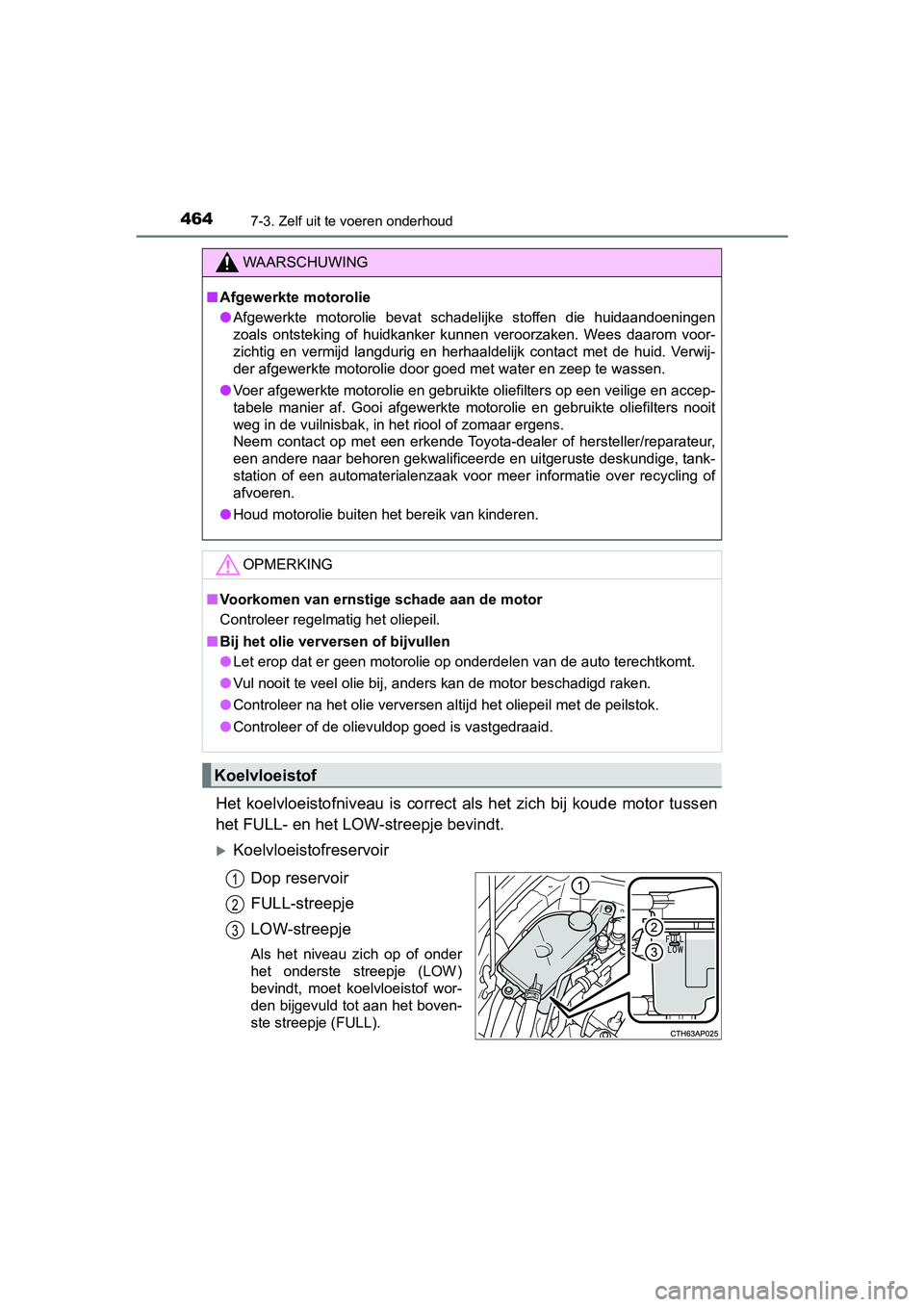

Het koelvloeistofniveau is correct als het zich bij koude motor tussen
het FULL- en het LOW-streepje bevindt.
Koelvloeistofreservoir
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder
het onderste streepje (LOW)
bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het boven-
ste streepje (FULL).
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
●Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
<005a0048004a0003004c0051000300470048000300590058004c004f0051004c005600450044004e000f0003004c00510003004b0048005700030055004c00520052004f0003005200490003005d00520050004400440055000300480055004a0048005100
5600110003[
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor meer informatie over recycling of
afvoeren.
●Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
●Controleer na het olie verversen altijd het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vastgedraaid.
Koelvloeistof
1
2
3
AURIS_HV_OM_Europe_OM12M76E.book Page 464 Wednesday, April 4, 2018 1:38 PM

4657-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging

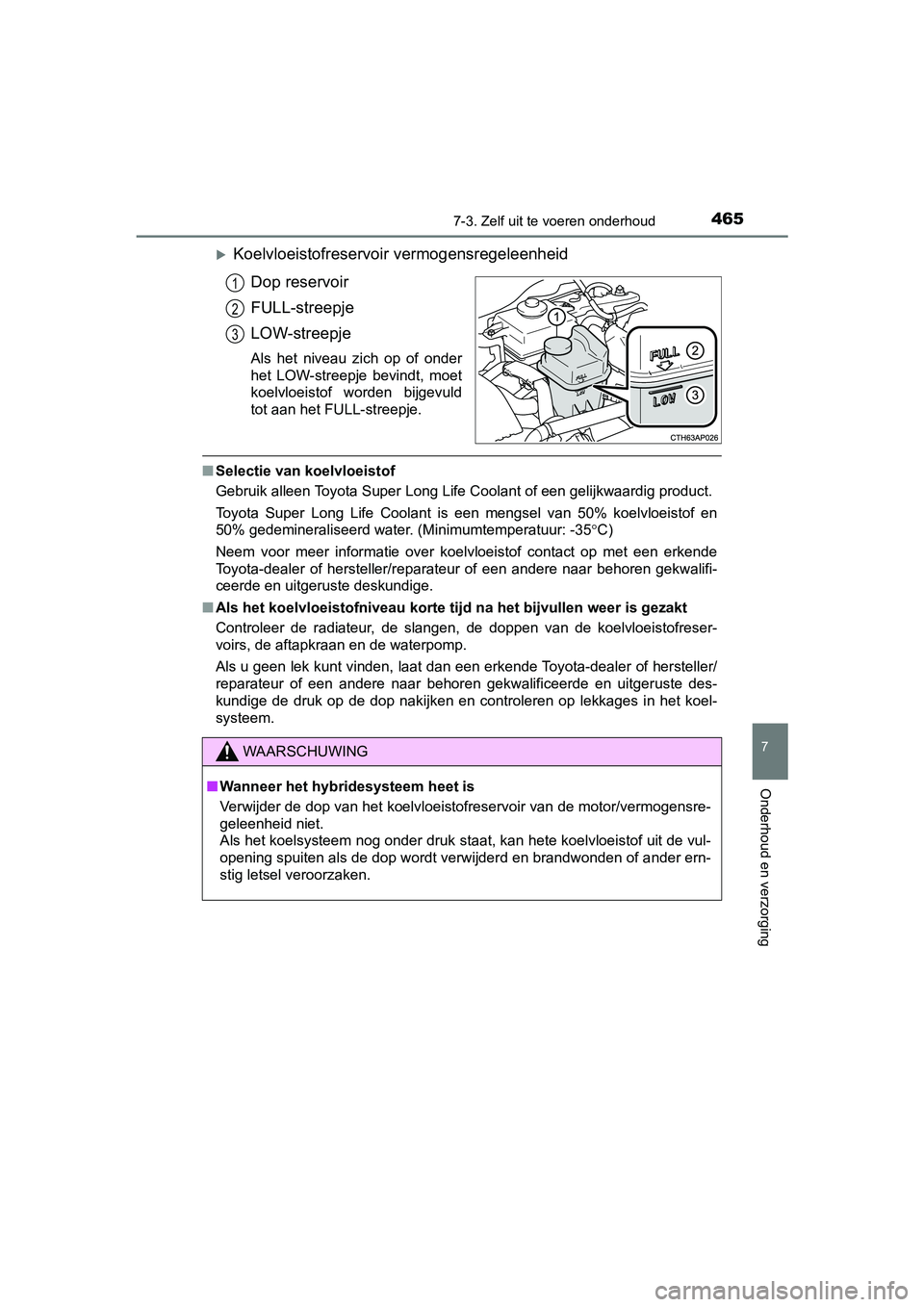

Koelvloeistofreservoir vermogensregeleenheid
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld
tot aan het FULL-streepje.
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van de koelvloeistofreser-
voirs, de aftapkraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages in het koel-
systeem.
1
2
3
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofreservoir van de motor/vermogensre-
geleenheid niet.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of ander ern-
stig letsel veroorzaken.
AURIS_HV_OM_Europe_OM12M76E.book Page 465 Wednesday, April 4, 2018 1:38 PM

4667-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE

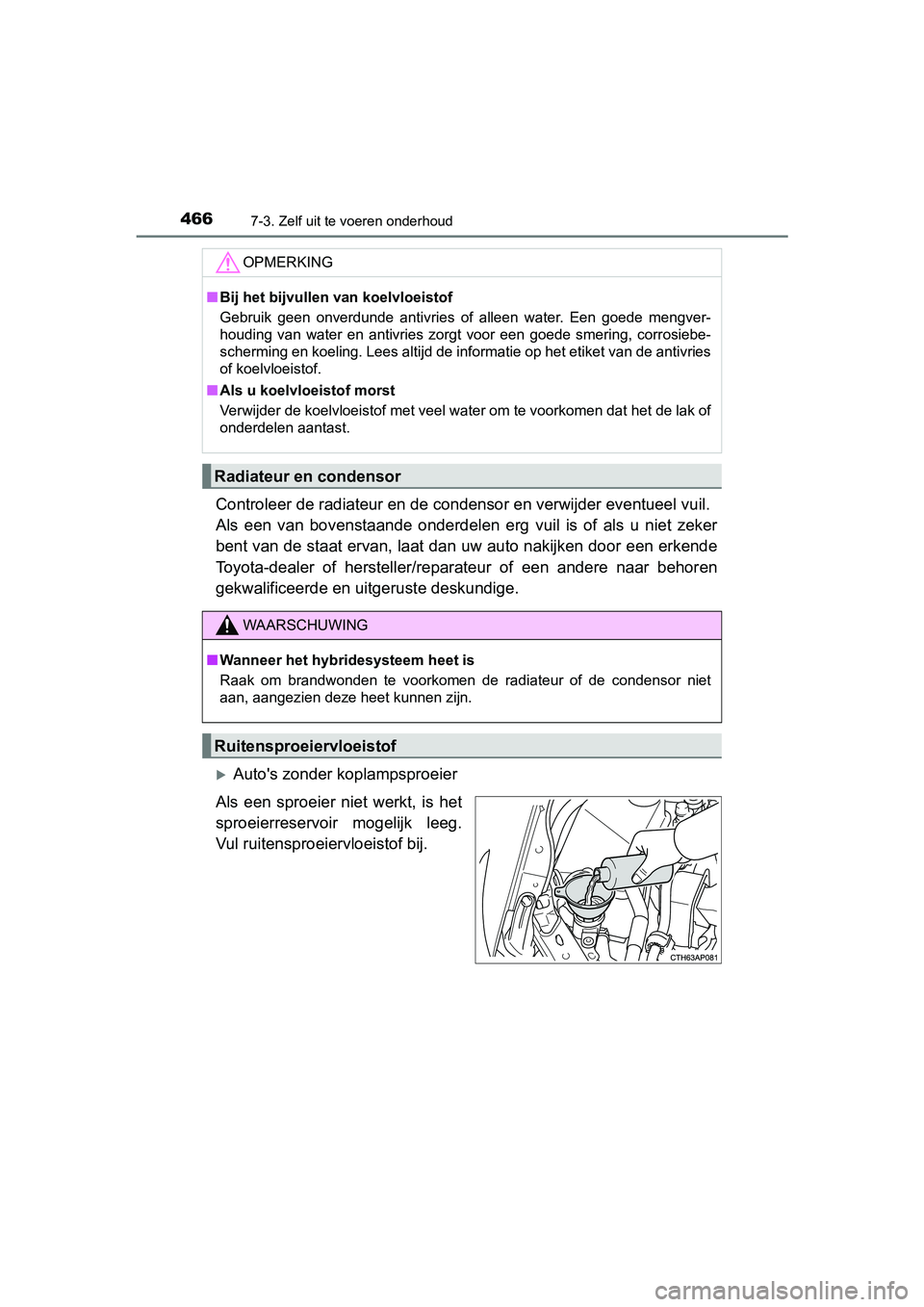

Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker
bent van de staat ervan, laat dan uw auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Auto's zonder koplampsproeier
Als een sproeier niet werkt, is het
sproeierreservoir mogelijk leeg.
Vul ruitensproeiervloeistof bij.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengver-
houding van water en antivries zorgt voor een goede smering, corrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.
Radiateur en condensor
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de radiateur of de condensor niet
aan, aangezien deze heet kunnen zijn.
Ruitensproeiervloeistof
AURIS_HV_OM_Europe_OM12M76E.book Page 466 Wednesday, April 4, 2018 1:38 PM

4677-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging

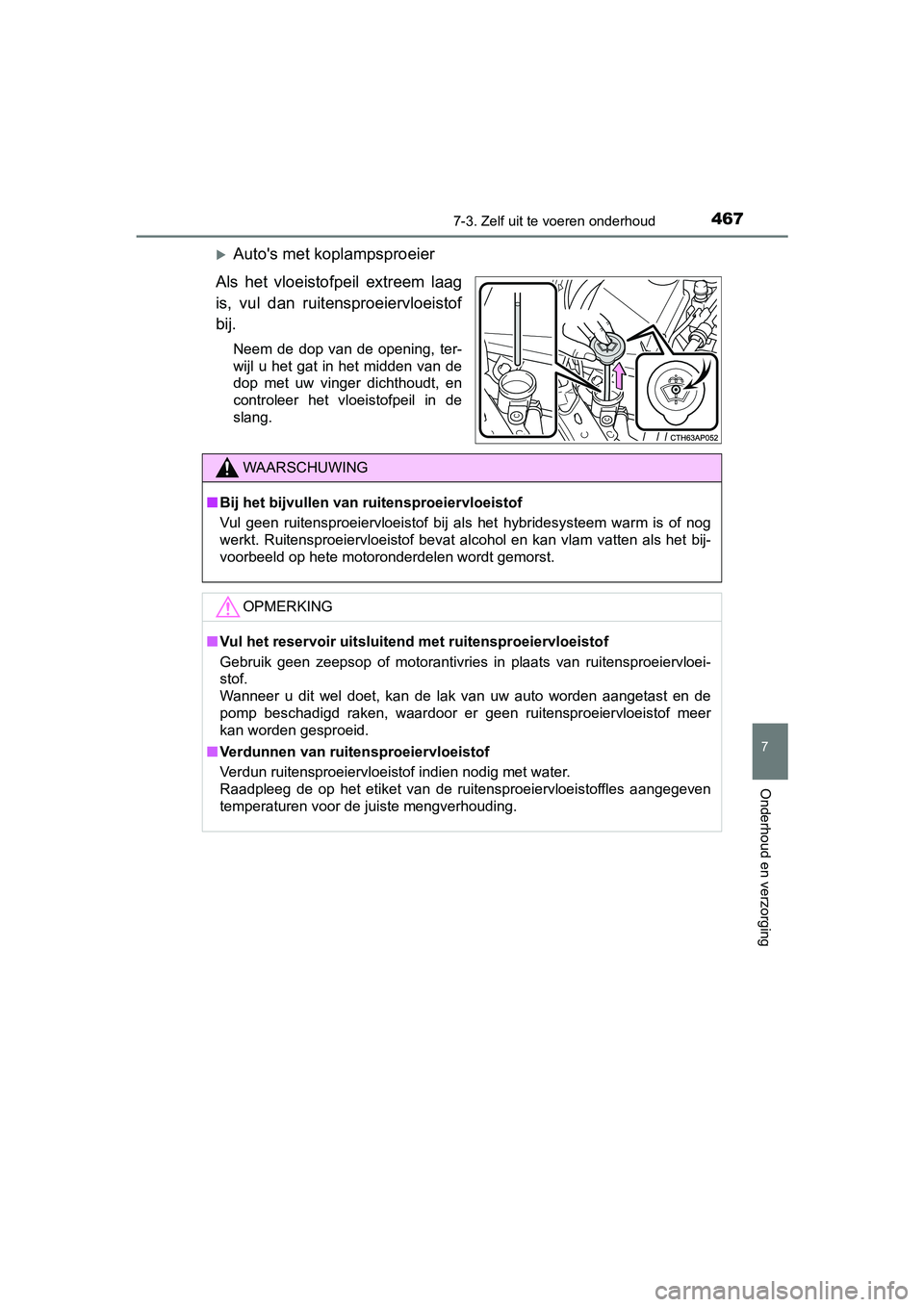

Auto's met koplampsproeier
Als het vloeistofpeil extreem laag
is, vul dan ruitensproeiervloeistof
bij.
Neem de dop van de opening, ter-
wijl u het gat in het midden van de
dop met uw vinger dichthoudt, en
controleer het vloeistofpeil in de
slang.
WAARSCHUWING
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem warm is of nog
werkt. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast en de
pomp beschadigd raken, waardoor er geen ruitensproeiervloeistof meer
kan worden gesproeid.
■Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven
temperaturen voor de juiste mengverhouding.
AURIS_HV_OM_Europe_OM12M76E.book Page 467 Wednesday, April 4, 2018 1:38 PM

4687-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE■

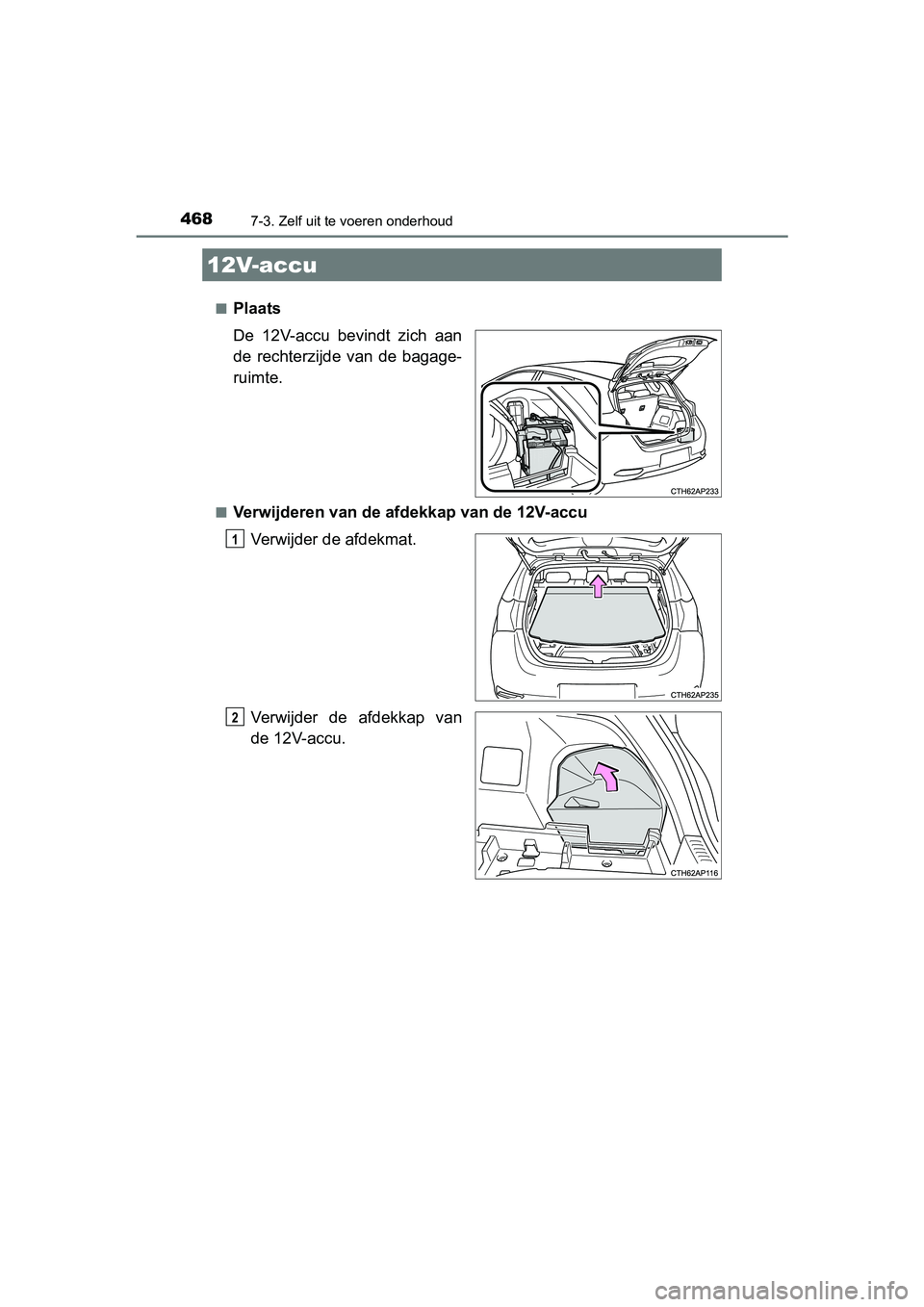

Plaats
De 12V-accu bevindt zich aan
de rechterzijde van de bagage-
ruimte.
■Verwijderen van de afdekkap van de 12V-accu
Verwijder de afdekmat.
Verwijder de afdekkap van
de 12V-accu.
12V-accu
1
2
AURIS_HV_OM_Europe_OM12M76E.book Page 468 Wednesday, April 4, 2018 1:38 PM

4697-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging

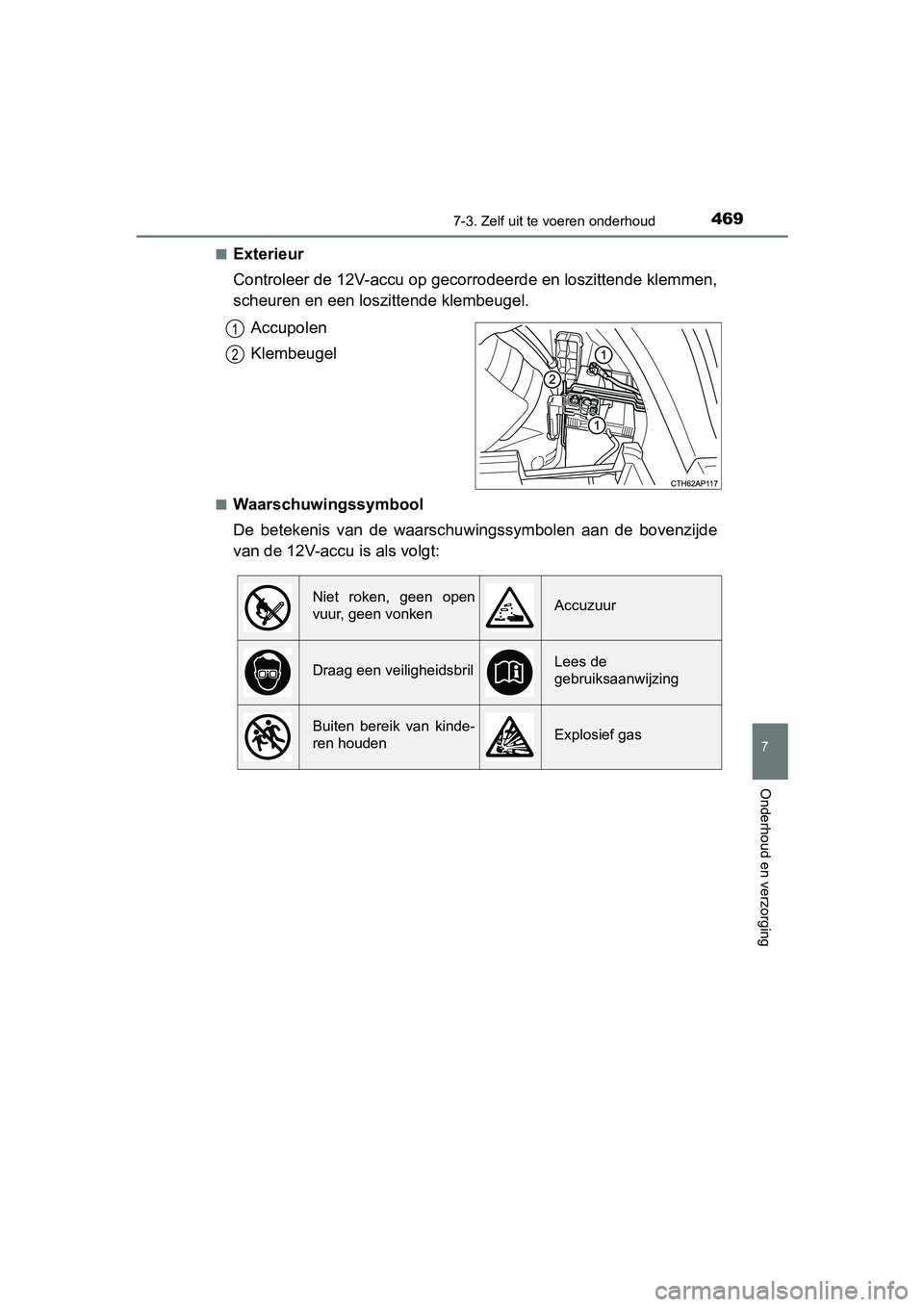

■Exterieur
Controleer de 12V-accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende klembeugel.
Accupolen
Klembeugel
■Waarschuwingssymbool
De betekenis van de waarschuwingssymbolen aan de bovenzijde
van de 12V-accu is als volgt:
1
2
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een veiligheidsbrilLees de
gebruiksaanwijzing
Buiten bereik van kinde-
ren houdenExplosief gas
