TOYOTA AURIS TOURING SPORTS 2015 Manual de utilizare (in Romanian)

5919-1. Specificaţii
AURIS Touring Sports_EE (12J31E)
9
Specificaţiile autoturismului
■Seria de motor
Seria de motor este ştanţată pe blocul motor, conform figurii.
Motorul 1NR-FEMotorul 1ZR-FAE
Motorul 8NR-FTSMotorul 1ND-TV
Motorul 1WW

5929-1. Specificaţii
AURIS Touring Sports_EE (12J31E)

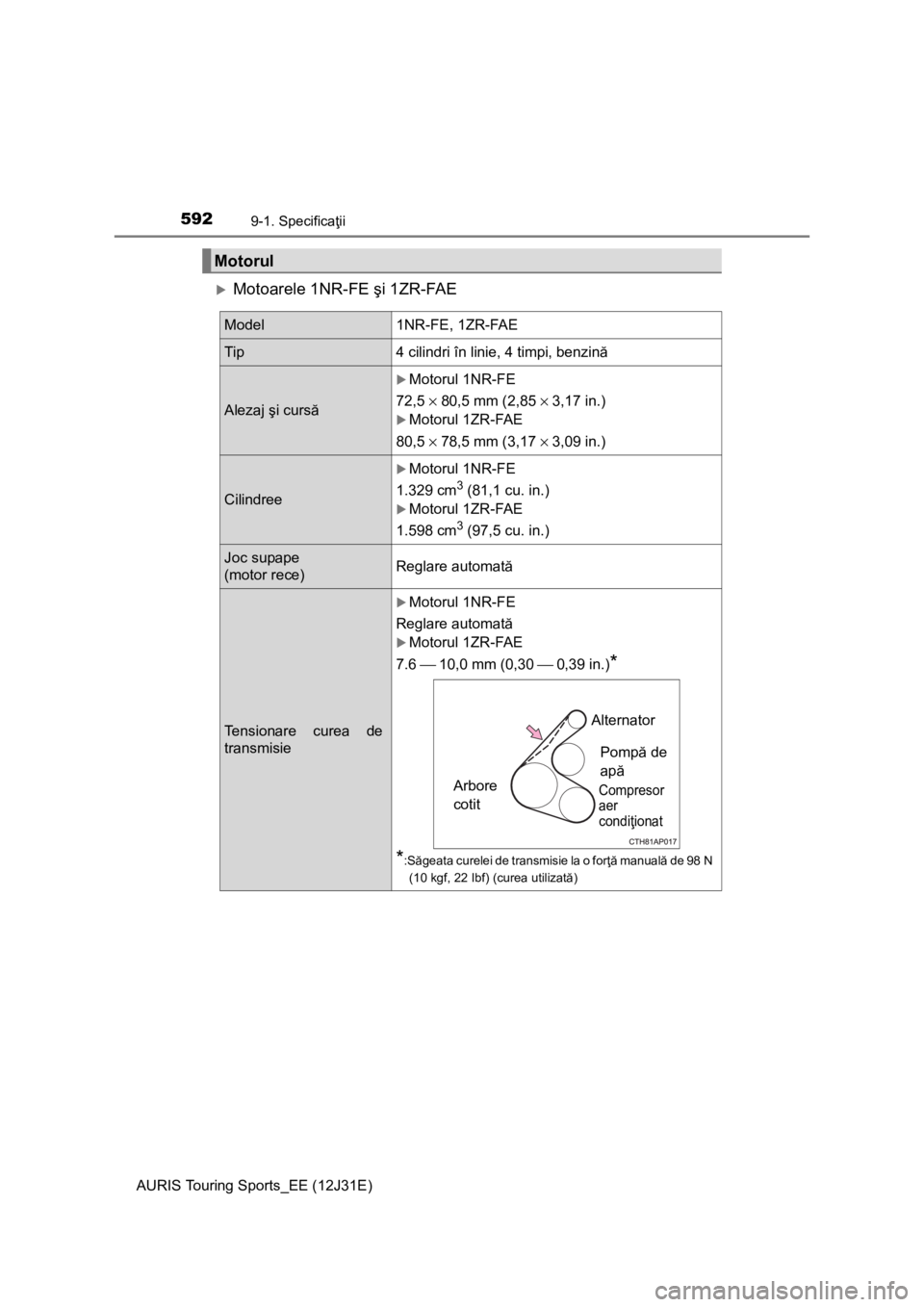

Motoarele 1NR-FE şi 1ZR-FAE
Motorul
Model1NR-FE, 1ZR-FAE
Tip4 cilindri în linie, 4 timpi, benzină
Alezaj şi cursă
Motorul 1NR-FE
72,5 × 80,5 mm (2,85 × 3,17 in.)
Motorul 1ZR-FAE
80,5 × 78,5 mm (3,17 × 3,09 in.)
Cilindree
Motorul 1NR-FE
1.329 cm
3 (81,1 cu. in.)
Motorul 1ZR-FAE
1.598 cm
3 (97,5 cu. in.)
Joc supape
(motor rece)Reglare automată
Tensionare curea de
transmisie
Motorul 1NR-FE
Reglare automată
Motorul 1ZR-FAE
7.6 ⎯ 10,0 mm (0,30 ⎯ 0,39 in.)
*
*
:Săgeata curelei de transmisie la o forţă manuală de 98 N
(10 kgf, 22 Ibf) (curea utilizată)
Alternator
Pompă de
apă
Compresor
aer
condiţionatArbore
cotit

5939-1. Specificaţii
AURIS Touring Sports_EE (12J31E)
9
Specificaţiile autoturismului
Motorul 8NR-FTS
Motoarele 1ND-TV şi 1WW
Model8NR-FTS
Tip4 cilindri în linie, 4 timpi, pe benzină
(cu turbocompresor)
Alezaj şi cursă71,5 × 74,5 mm (2,82 × 2,93 in.)
Cilindree1.197 cm3 (73,0 cu. in.)
Joc supape
(motor rece)Reglare automată
Tensionare curea
de transmisieReglare automată
Model 1ND-TV, 1WW
Tip4 cilindri în linie, 4 timpi, diesel
(cu turbocompresor)
Alezaj şi cursă
Motorul 1ND-TV
73,0 × 81,5 mm (2,87 × 3,21 in.)
Motorul 1WW
78,0 × 83,6 mm (3,07 × 3,29 in.)
Cilindree
Motorul 1ND-TV
1.364 cm
3 (83,2 cu. in.)
Motorul 1WW
1.598 cm
3 (97,52 cu. in.)
Joc supape
(motor rece)
Motorul 1ND-TV
Admisie: 0,11 ⎯ 0,17 mm (0,004 ⎯ 0,007 in.)
Evacuare: 0,14 ⎯ 0,20 mm (0,006 ⎯ 0,008 in.)
Motorul 1WW
Reglare automată
Tensionare curea
de transmisieReglare automată

5949-1. Specificaţii
AURIS Touring Sports_EE (12J31E)
Motoare pe benzină
Motoare diesel
NOTĂ
■Tip curea de transmisie (motor 1ND-TV)
O curea de transmisie de mare rezistenţă este utilizată drept curea de transmisie
pe partea alternatorului. La înlocuirea curelei de transmisie, folosiţi o curea de
transmisie originală Toyota sau o curea de transmisie de mare rezistenţă
echivalentă. Dacă nu se foloseşte o curea de transmisie de mare rezistenţă,
durabilitatea curelei poate fi mai redusă decât cea estimată. Cureaua de
transmisie de mare rezistenţă este o curea cu miez din aramidă care are o
rezistenţă mai mare comparativ cu curelele uzuale disponibile, care au miez
din PET sau PEN.
Combustibilul
Tip de combustibil
Zona UE:
Exclusiv benzină fără plumb conformă cu
standardul european EN228
Cu excepţia zonei UE:
Exclusiv benzină fără plumb
Cifră octanică95 sau superioară
Capacitate rezervor de
combustibil
(referinţă)
50 l (13,2 gal., 11,0 Imp. gal.)
Tip de combustibil
Zona UE:
Motorină conformă cu standardul european EN590
Cu excepţia zonei UE:
Motorină care conţine 50 ppm sulf sau mai puţin
Cifră cetanică48 sau superioară
Capacitate rezervor de
combustibil
(referinţă)
50 l (13,2 gal., 11,0 Imp. gal.)

5959-1. Specificaţii
AURIS Touring Sports_EE (12J31E)
9
Specificaţiile autoturismului
*: Capacitatea de umplere cu ulei a motorului se referă la cantitatea de referinţă
care trebuie utilizată la schimbarea uleiului de motor. Încălziţi motorul şi apoi
opriţi-l, aşteptaţi minimum 5 minute şi verificaţi nivelul de ulei cu joja de ulei.
■
Alegerea uleiului de motor
Motoarele 1NR-FE şi 1ZR-FAE
În autoturismul dumneavoastră Toyota se foloseşte uleiul de motor
„Toyota Genuine Motor Oil”. Toyota recomandă folosirea uleiului de
motor omologat „Toyota Genuine Motor Oil”. Pot fi folosite şi alte tipuri
de ulei de motor echivalente.
Clasă de ulei:
0W-20, 5W-30 şi 10W-30:
Ulei de motor multigrad clasa API, SL „Energy-Conserving”, SM
„Energy-Conserving” sau SN „Resource-Conserving”; sau ILSAC
15W-40:
Ulei de motor multigrad clasa API SL, SM sau SN
Sistemul de lubrifiere
Capacitate ulei
(Golire şi umplere ⎯ referinţă
*)
Cu filtru
Motorul 1NR-FE
3,4 l (3,6 qt., 3,0 Imp. qt.)
Motorul 1ZR-FAE
4,2 l (4,4 qt., 3,7 Imp. qt.)
Motorul 8NR-FTS
4,0 l (4,2 qt., 3,5 Imp. qt.)
Motorul 1ND-TV
3,7 l (3,9 qt., 3,3 Imp. qt.)
Motorul 1WW
5,2 l (5,5 qt., 4,6 Imp. qt.)
Fără filtruMotorul 1NR-FE
3,2 l (3,4 qt., 2,8 Imp. qt.)
Motorul 1ZR-FAE
3,9 l (4,1 qt., 3,4 Imp. qt.)
Motorul 8NR-FTS
3,7 l (3,9 qt., 3,3 Imp. qt.)
Motorul 1ND-TV
3,3 l (3,5 qt., 2,9 Imp. qt.)
Motorul 1WW
4,9 l (5,2 qt., 4,3 Imp. qt.)

5969-1. Specificaţii
AURIS Touring Sports_EE (12J31E)
Vâscozitate recomandată (SAE):
Alegerea optimă pentru consum
redus de combustibil şi pornire
uşoară pe vreme rece este uleiul
SAE 0W-20, cu care autoturismul
dumneavoastră Toyota este
alimentat la livrare.
Dacă uleiul SAE 0W-20 nu este
disponibil, puteţi folosi uleiul
SAE 5W-30. Totuşi, la următorul
schimb de ulei, acesta trebuie
înlocuit cu SAE 0W-20.
Dacă folosiţi ulei de motor
SAE 10W-30 sau cu vâscozitate
mai mare la temperaturi foarte
scăzute, s-ar putea ca motorul să
pornească mai greu; de aceea, vă
recomandăm să folosiţi ulei de
motor SAE 0W-20 sau 5W-30.
Vâscozitatea uleiului (aici este explicată spre exemplificare pentru 0W-20):
• Grupa 0W din clasa de vâscozitate 0W-20 a uleiului arată
caracteristica uleiului de a permite pornirea motorului pe vreme rece.
Uleiurile cu o cifră mai mică înainte de W permit o pornire mai uşoară
a motorului pe vreme rece.
• Cifra 20 din 0W-20 arată caracteristica de vâscozitate a uleiului
atunci când uleiul este la temperatură ridicată. Un ulei cu o
vâscozitate mai mare (cu valoare mai ridicată) poate fi mai adecvat
dacă autoturismul rulează cu turaţii mari ale motorului sau în condiţii
de solicitare extremă.
Gamă de temperaturi anticipată
înainte de următorul schimb de ulei
Preferat

5979-1. Specificaţii
AURIS Touring Sports_EE (12J31E)
9
Specificaţiile autoturismului
Cum trebuie citite etichetele de pe recipientul de ulei:
Ambele mărci API înregistrate înscrise pe bidoanele de ulei vă ajută
să alegeţi uleiul de care aveţi nevoie.
Simbolul de service API
Partea superioară: „API
SERVICE SN” este denumirea
calităţii de ulei recomandată de
American Petroleum Institute
(API).
Partea centrală: „SAE 0W-20”
este clasa de vâscozitate SAE.
Partea inferioară: “Resource-
Conserving” înseamnă că uleiul
are proprietăţi de economisire a
combustibilului şi protecţie a
mediului.
Marca de certificare ILSAC
Simbolul de certificare al Comitetului Internaţional de Standardizare şi
Aprobare a Lubrifianţilor (ILSAC) este afişat pe partea frontală a
recipientului.
Motorul 8NR-FTS
În autoturismul dumneavoastră Toyota se foloseşte uleiul de motor
„Toyota Genuine Motor Oil SAE 0W-20 pentru motoare pe benzină
turbo compacte”. Folosiţi uleiul de motor „Toyota Genuine Motor Oil
SAE 0W-20 pentru motoare pe benzină turbo compacte” omologat de
Toyota sau un ulei similar care să respecte clasa şi vâscozitatea de
mai jos.
Clasă de ulei:
„Toyota Genuine Motor Oil SAE 0W-20 pentru motoare pe benzină
turbo compacte” sau clasa API SL „Energy-Conserving”, SM „Energy-
Conserving” sau SN „Resource-Conserving”; sau ulei de motor
multigrad ILSAC
Clasă de vâscozitate:
SAE 0W-20 şi 5W-30
1
2

5989-1. Specificaţii
AURIS Touring Sports_EE (12J31E)
Vâscozitate recomandată (SAE):
Autoturismul dumneavoastră
Toyota este alimentat cu ulei de
motor „Toyota Genuine Motor Oil
SAE 0W-20 pentru motoare pe
benzină turbo compacte” din
fabricaţie, clasa SAE 0W-20 fiind
alegerea optimă pentru consum
redus de combustibil şi pornire
uşoară pe vreme rece.
Dacă uleiul SAE 0W-20 nu este disponibil, puteţi folosi uleiul SAE 5W-30.
To t uşi, la următorul schimb de ulei, acesta trebuie înlocuit cu SAE 0W-20.
Vâscozitatea uleiului (aici este explicată spre exemplificare pentru 0W-20):
• Grupa 0W din clasa de vâscozitate 0W-20 a uleiului arată carac-
teristica uleiului de a permite pornirea motorului pe vreme rece.
Uleiurile cu o cifră mai mică înainte de W permit o pornire mai uşoară
a motorului pe vreme rece.
• Cifra 20 din 0W-20 arată caracteristica de vâscozitate a uleiului
atunci când uleiul este la temperatură ridicată. Un ulei cu o
vâscozitate mai mare (cu valoare mai ridicată) poate fi mai adecvat
dacă autoturismul rulează cu turaţii mari ale motorului sau în condiţii
de solicitare extremă.
Cum trebuie citite etichetele de pe recipientul de ulei:
Ambele mărci API înregistrate înscrise pe bidoanele de ulei vă ajută
să alegeţi uleiul de care aveţi nevoie.
Simbolul de service API
Partea superioară: „API SERVICE
SN” este denumirea calităţii de ulei
recomandată de American
Petroleum Institute (API).
Partea centrală: „SAE 0W-20” este
clasa de vâscozitate SAE.
Partea inferioară: “Resource-
Conserving” înseamnă că uleiul
are proprietăţi de economisire a
combustibilului şi protecţie a
mediului.
Marca de certificare ILSAC
Simbolul de certificare al Comitetului Internaţional de Standardizare şi
Aprobare a Lubrifianţilor (ILSAC) este afişat pe partea frontală a
recipientului.
Gamă de temperaturi anticipată
înainte de următorul schimb de ulei
Preferat
1
2

5999-1. Specificaţii
AURIS Touring Sports_EE (12J31E)
9
Specificaţiile autoturismului
Motorul 1ND-TV
În autoturismul dumneavoastră Toyota se foloseşte uleiul de motor
„Toyota Genuine Motor Oil”. Toyota recomandă folosirea uleiului de
motor omologat „Toyota Genuine Motor Oil”. Pot fi folosite şi alte tipuri
de ulei de motor echivalente.
Clasă de ulei: ACEA C2
Vâscozitate recomandată (SAE):
Alegerea optimă pentru consum
redus de combustibil şi pornire
uşoară pe vreme rece este uleiul
SAE 0W-30, cu care autoturismul
dumneavoastră Toyota este
alimentat la livrare.
Vâscozitatea uleiului (aici este explicată spre exemplificare pentru 0W-30):
• Grupa 0W din clasa de vâscozitate 0W-30 a uleiului arată
caracteristica uleiului de a permite pornirea motorului pe timp rece.
Uleiurile cu o cifră mai mică înainte de W permit o pornire mai uşoară
a motorului pe vreme rece.
• Cifra 30 din 0W-30 arată caracteristica de vâscozitate a uleiului
atunci când uleiul este la temperatură ridicată. Un ulei cu o
vâscozitate mai mare (cu valoare mai ridicată) poate fi mai adecvat
dacă autoturismul rulează cu turaţii mari ale motorului sau în condiţii
de solicitare extremă.
NOTĂ
Folosirea altui tip de ulei de motor dec

6009-1. Specificaţii
AURIS Touring Sports_EE (12J31E)
Motorul 1WW
Toyota recomandă folosirea uleiului de motor omologat „Toyota
Genuine Motor Oil 5W-30 Premium Fuel Economy pentru motoare
1WW/2WW”. Pentru informaţii referitoare la folosirea altor tipuri de ulei
de motor omologate echivalente, adresaţi-vă unui dealer autorizat
Toyota sau unui atelier service specializat.
NOTĂ
■Pentru a preveni avarierea motorului
●Folosirea altor tipuri de ulei de motor decât „Toyota Genuine Motor Oil 5W-
30 Premium Fuel Economy pentru motoare 1WW/2WW” sau celelalte uleiuri
de motor omologate poate cauza avarierea motorului.
●Dacă nu sunt disponibile uleiurile omologate, se poate folosi până la 1 l (1,1 qt.,
0,9 Imp. qt.) de ulei de tipurile următoare: uleiuri ACEA C3.
Asiguraţi-vă că acesta are o clasă de vâscozitate SAE 0W-40, 0W-30, 5W-40
sau 5W-30. Alte vâscozităţi pot cauza avarierea motorului.
