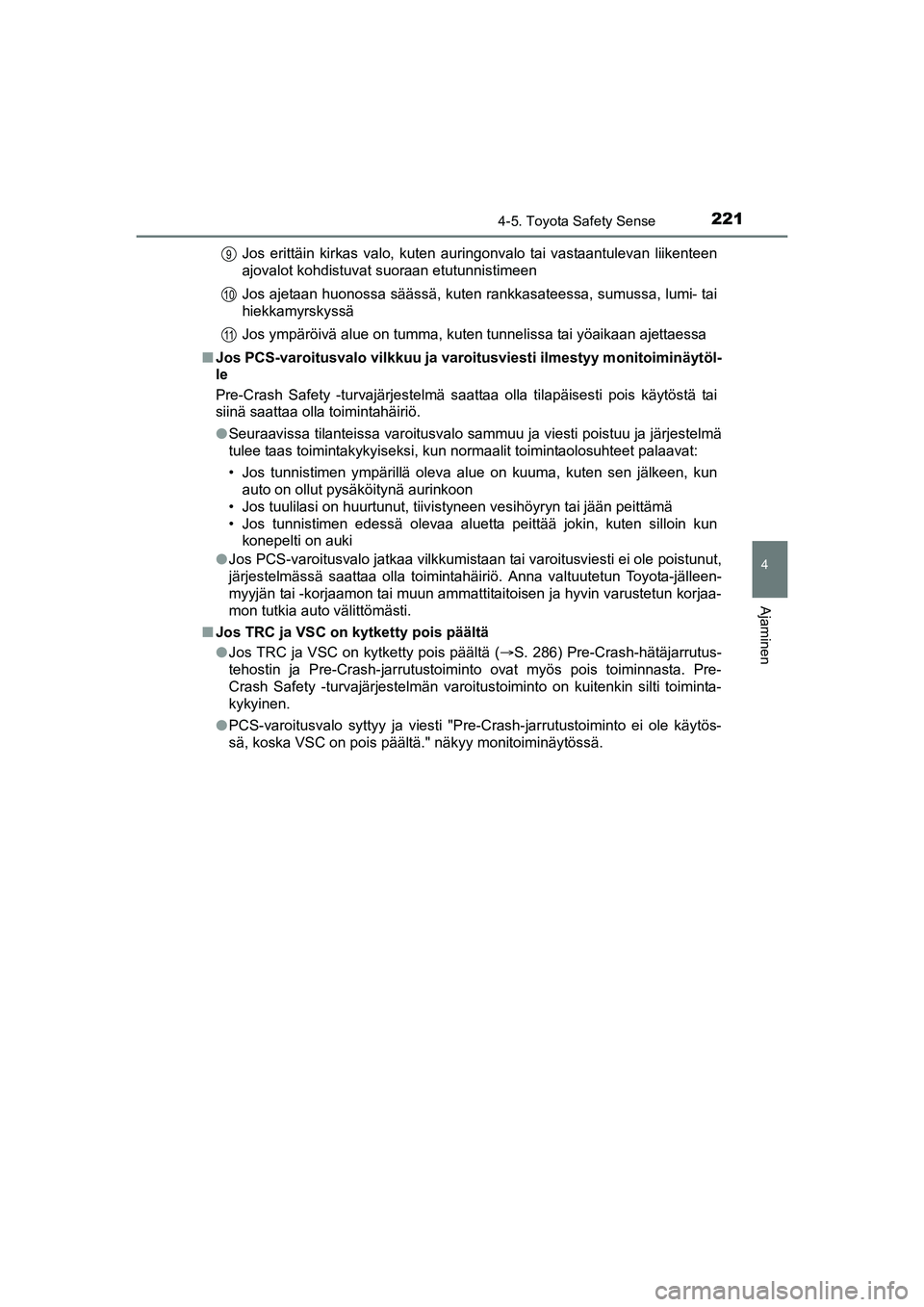

TOYOTA AURIS TOURING SPORTS 2015 Omistajan Käsikirja (in Finnish)

2214-5. Toyota Safety Sense
OM12J31FI
4
Ajaminen
Jos erittäin kirkas valo, kuten auringonvalo tai vastaantulevan liikenteen
ajovalot kohdistuvat suoraan etutunnistimeen
Jos ajetaan huonossa säässä, kuten rankkasateessa, sumussa, lumi- tai
hiekkamyrskyssä
Jos ympäröivä alue on tumma, kuten tunnelissa tai yöaikaan ajettaessa
n Jos PCS-varoitusvalo vilkkuu ja varoitusviesti ilmestyy monitoiminäytöl-
le
Pre-Crash Safety -turvajärjestelmä saattaa olla tilapäisesti pois käytöstä tai
siinä saattaa olla toimintahäiriö.
lSeuraavissa tilanteissa varoitusvalo sammuu ja viesti poistuu ja järjestelmä
tulee taas toimintakykyiseksi, kun normaalit toimintaolosuhteet palaavat:
• Jos tunnistimen ympärillä oleva alue on kuuma, kuten sen jälkeen\
, kun
auto on ollut pysäköitynä aurinkoon
• Jos tuulilasi on huurtunut, tiivistyneen vesihöyryn tai jään peittämä
• Jos tunnistimen edessä olevaa aluetta peittää jokin, kuten silloin kun konepelti on auki
l Jos PCS-varoitusvalo jatkaa vilkkumistaan tai varoitusviesti ei ole poistunut,
järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaa-
mon tutkia auto välittömästi.
n Jos TRC ja VSC on kytketty pois päältä
lJos TRC ja VSC on kytketty pois päältä ( S. 286) Pre-Crash-hätäjarrutus-
tehostin ja Pre-Crash-jarrutustoiminto ovat myös pois toiminnasta. Pre-
Crash Safety -turvajärjestelmän varoitustoiminto on kuitenkin silti toiminta-
kykyinen.
l PCS-varoitusvalo syttyy ja viesti "Pre-Crash-jarrutustoiminto ei ole käytös-
sä, koska VSC on pois päältä." näkyy monitoiminäytö\
ssä.9
10
11
OM12J31FI.book Page 221 Friday, August 14, 2015 4:45 PM

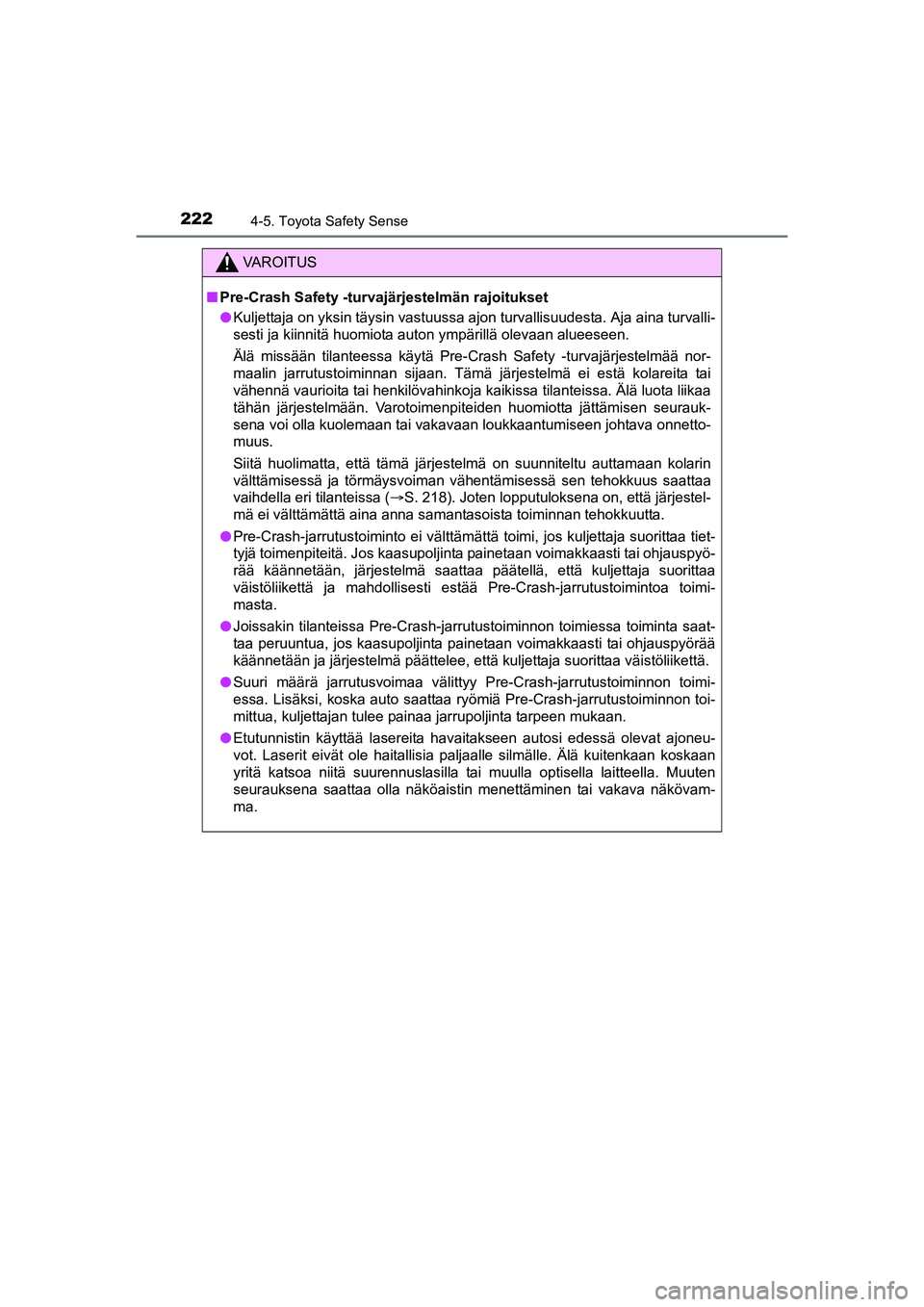

2224-5. Toyota Safety Sense
OM12J31FI
VAROITUS
nPre-Crash Safety -turvajärjestelmän rajoitukset
l Kuljettaja on yksin täysin vastuussa ajon turvallisuudesta. Aja aina turvalli-
sesti ja kiinnitä huomiota auton ympärillä olevaan alueeseen.
Älä missään tilanteessa käytä Pre-Crash Safety -turvajärjestelmää nor-
maalin jarrutustoiminnan sijaan. Tämä järjestelmä ei estä kolareita tai
vähennä vaurioita tai henkilövahinkoja kaikissa tilanteissa. Älä luota liikaa
tähän järjestelmään. Varotoimenpiteiden huomiotta jättämisen seurauk-
sena voi olla kuolemaan tai vakavaan loukkaantumiseen johtava onnetto-
muus.
Siitä huolimatta, että tämä järjestelmä on suunniteltu auttamaan kolarin
välttämisessä ja törmäysvoiman vähentämisessä sen tehokkuus saattaa
vaihdella eri tilanteissa ( S. 218). Joten lopputuloksena on, että järjestel-
mä ei välttämättä aina anna samantasoista toiminnan tehokkuutta.
l Pre-Crash-jarrutustoiminto ei välttämättä toimi, jos kuljett\
aja suorittaa tiet-
tyjä toimenpiteitä. Jos kaasupoljinta painetaan voimakkaasti tai ohjauspyö-
rää käännetään, järjestelmä saattaa päätellä, että kuljettaja suorittaa
väistöliikettä ja mahdollisesti est ää Pre-Crash-jarrutustoimintoa toimi-
masta.
l Joissakin tilanteissa Pre-Crash-jarrutustoiminnon toimiessa toiminta saat-
taa peruuntua, jos kaasupoljinta painetaan voimakkaasti tai ohjauspyörää
käännetään ja järjestelmä päättelee, että kuljettaja suorittaa väistöliikettä.
l Suuri määrä jarrutusvoimaa välittyy Pre-Crash-jarrutustoiminnon toimi-
essa. Lisäksi, koska auto saattaa ry ömiä Pre-Crash-jarrutustoiminnon toi-
mittua, kuljettajan tulee painaa jarrupoljinta tarpeen mukaan.
l Etutunnistin käyttää lasereita havaitakseen autosi edessä olevat ajoneu-
vot. Laserit eivät ole haitallisia paljaalle silmälle. Älä kuitenkaan koskaan
yritä katsoa niitä suurennuslasilla tai muulla optisella laitteella. Muuten
seurauksena saattaa olla näköaistin menettäminen tai vakava näkövam-
ma.
OM12J31FI.book Page 222 Friday, August 14, 2015 4:45 PM

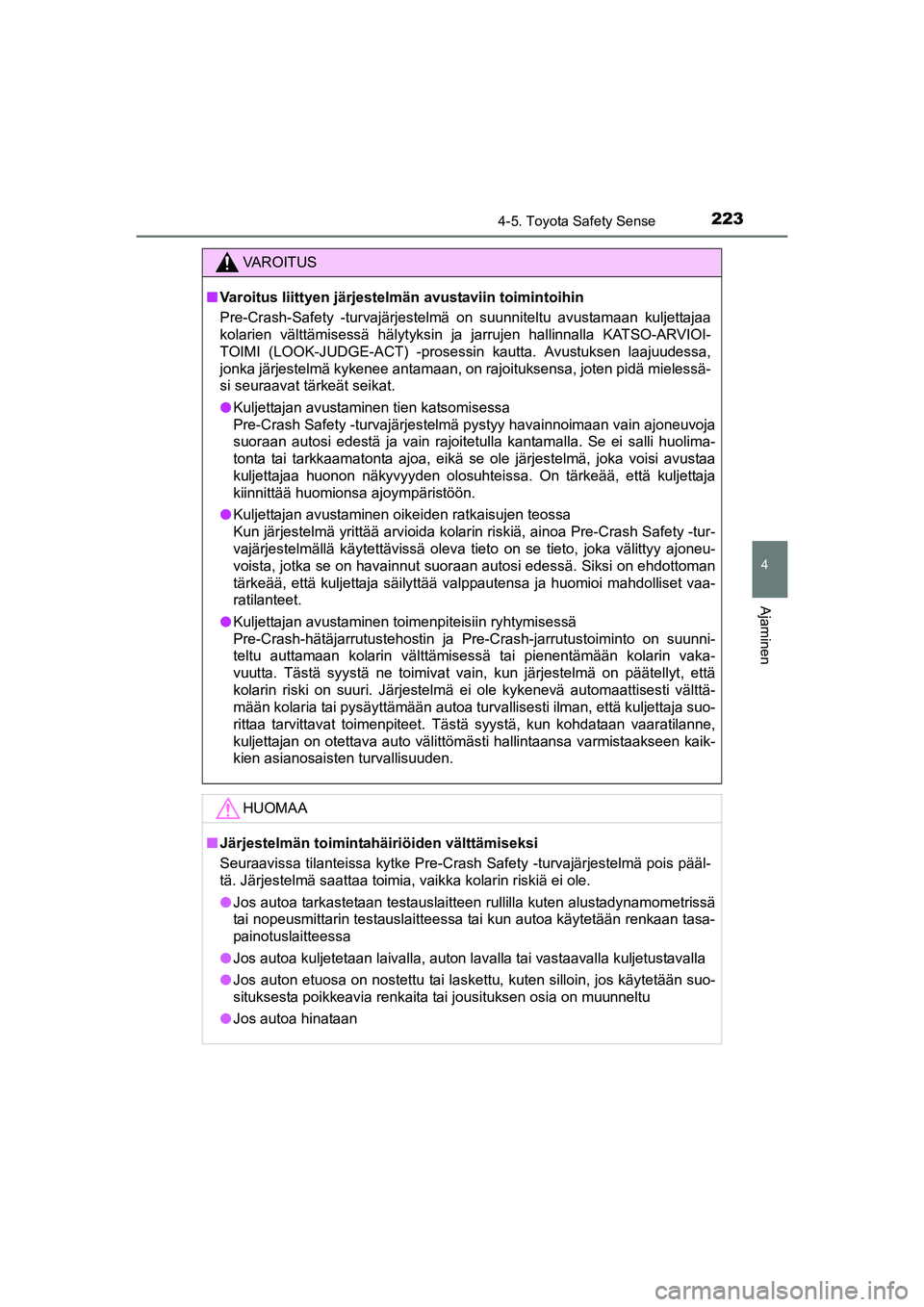

2234-5. Toyota Safety Sense
OM12J31FI
4
Ajaminen
VAROITUS
nVaroitus liittyen järjestel män avustaviin toimintoihin
Pre-Crash-Safety -turvajärjestelmä on suunniteltu avustamaan kuljettajaa
kolarien välttämisessä hälytyksin ja jarrujen hallinnalla KATSO-ARVIOI-
TOIMI (LOOK-JUDGE-ACT) -prosessin kautta. Avustuksen laajuudessa,
jonka järjestelmä kykenee antamaan, on rajoituksensa, joten pidä mielessä-
si seuraavat tärkeät seikat.
l Kuljettajan avustaminen tien katsomisessa
Pre-Crash Safety -turvajärjestelmä pystyy havainnoimaan vain ajone\
uvoja
suoraan autosi edestä ja vain rajoitetulla kantamalla. Se ei salli huolima-
tonta tai tarkkaamatonta ajoa, eikä se ole järjestelmä, joka voisi avustaa
kuljettajaa huonon näkyvyyden olosuhteissa. On tärkeää, että kuljettaja
kiinnittää huomionsa ajoympäristöön.
l Kuljettajan avustaminen oikeiden ratkaisujen teossa
Kun järjestelmä yrittää arvioida kolarin riskiä, ainoa Pre-Crash Safety -tur-
vajärjestelmällä käytettävissä oleva tieto on se tieto, joka välittyy ajoneu-
voista, jotka se on havainnut suoraan autosi edessä. Siksi on ehdottoman
tärkeää, että kuljettaja säilyttää valppautensa ja huomioi mahdolliset vaa-
ratilanteet.
l Kuljettajan avustaminen toimenpiteisiin ryhtymisessä
Pre-Crash-hätäjarrutustehostin ja Pre-Crash-jarrutustoiminto on suunni-
teltu auttamaan kolarin välttämisessä tai pienentämään kolarin vaka-
vuutta. Tästä syystä ne toimivat vain, kun järjestelmä on päätellyt, että
kolarin riski on suuri. Järjestelmä ei ole kykenevä automaattisesti välttä-
mään kolaria tai pysäyttämään autoa turvallisesti ilman, että kuljettaja suo-
rittaa tarvittavat toimenpiteet. Tästä syystä, kun kohdataan vaaratilanne,
kuljettajan on otettava auto välittömästi hallintaansa varmistaakseen kaik-
kien asianosaisten turvallisuuden.
HUOMAA
nJärjestelmän toimintahäiriöiden välttämiseksi
Seuraavissa tilanteissa kytke Pre-Crash Safety -turvajärjestelmä pois pä\
äl-
tä. Järjestelmä saattaa toimia, vaikka kolarin riskiä ei ole.
l Jos autoa tarkastetaan testauslaitteen rullilla kuten alustadynamometrissä
tai nopeusmittarin testauslaitteessa tai kun autoa käytetään renkaan tasa-
painotuslaitteessa
l Jos autoa kuljetetaan laivalla, auton lavalla tai vastaavalla kuljetustavalla
l Jos auton etuosa on nostettu tai laskettu, kuten silloin, jos käytetään suo-
situksesta poikkeavia renkaita tai jousituksen osia on muunneltu
l Jos autoa hinataan
OM12J31FI.book Page 223 Friday, August 14, 2015 4:45 PM

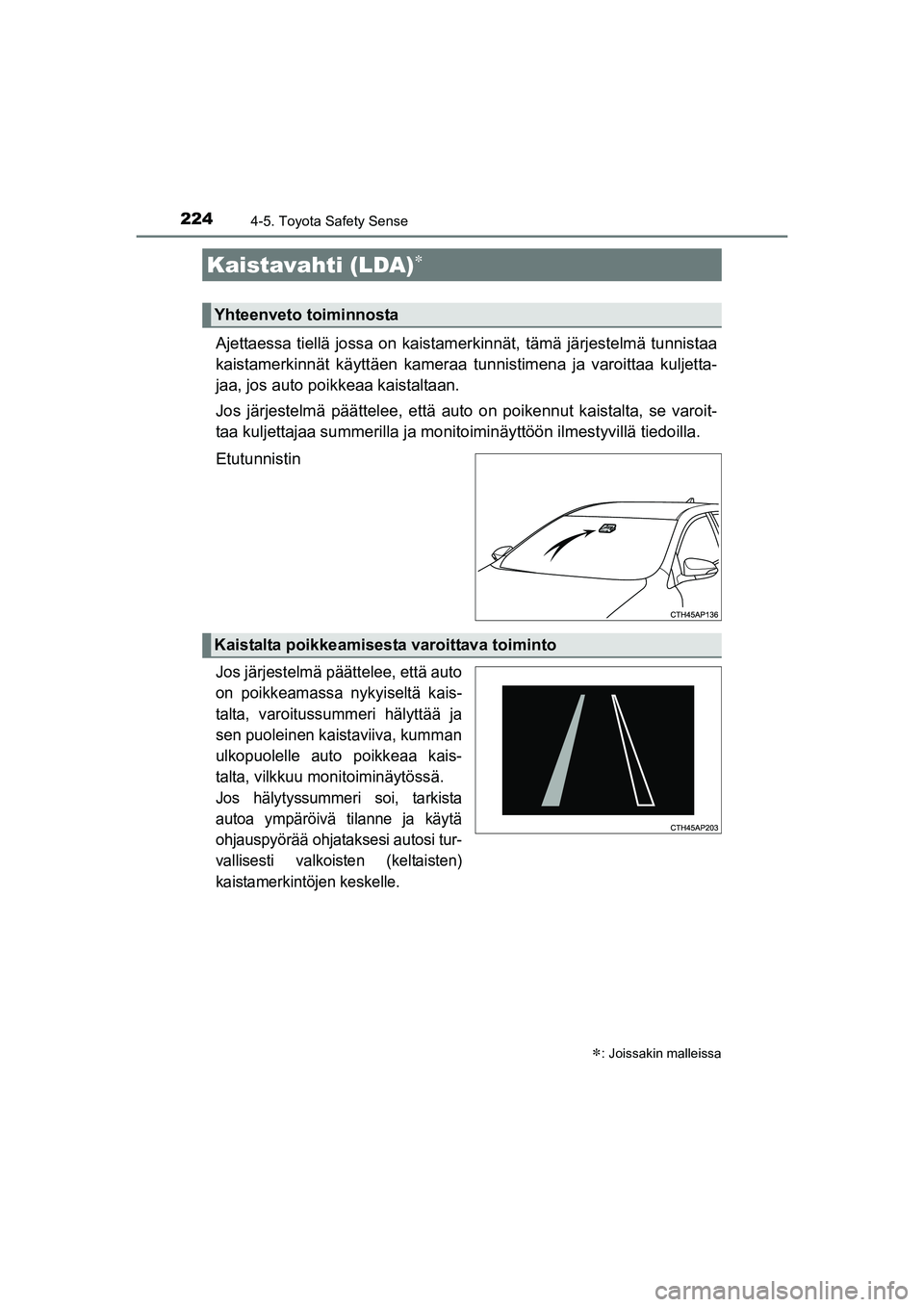

2244-5. Toyota Safety Sense
OM12J31FI
Ajettaessa tiellä jossa on kaistamerkinnät, tämä järjestelmä tunnistaa
kaistamerkinnät käyttäen kameraa tunnistimena ja varoittaa kuljetta-
jaa, jos auto poikkeaa kaistaltaan.
Jos järjestelmä päättelee, että auto on poikennut kaistalta, se varoit-
taa kuljettajaa summerilla ja monitoiminäyttöön ilmestyvillä tiedoilla.
Etutunnistin
Jos järjestelmä päättelee, että auto
on poikkeamassa nykyiseltä kais-
talta, varoitussummeri hälyttää ja
sen puoleinen kaistaviiva, kumman
ulkopuolelle auto poikkeaa kais-
talta, vilkkuu monitoiminäytössä.
Jos hälytyssummeri soi, tarkista
autoa ympäröivä tilanne ja käytä
ohjauspyörää ohjataksesi autosi tur-
vallisesti valkoisten (keltaisten)
kaistamerkintöjen keskelle.
Kaistavahti (LDA)
: Joissakin malleissa
Yhteenveto toiminnosta
Kaistalta poikkeamisesta varoittava toiminto
OM12J31FI.book Page 224 Friday, August 14, 2015 4:45 PM

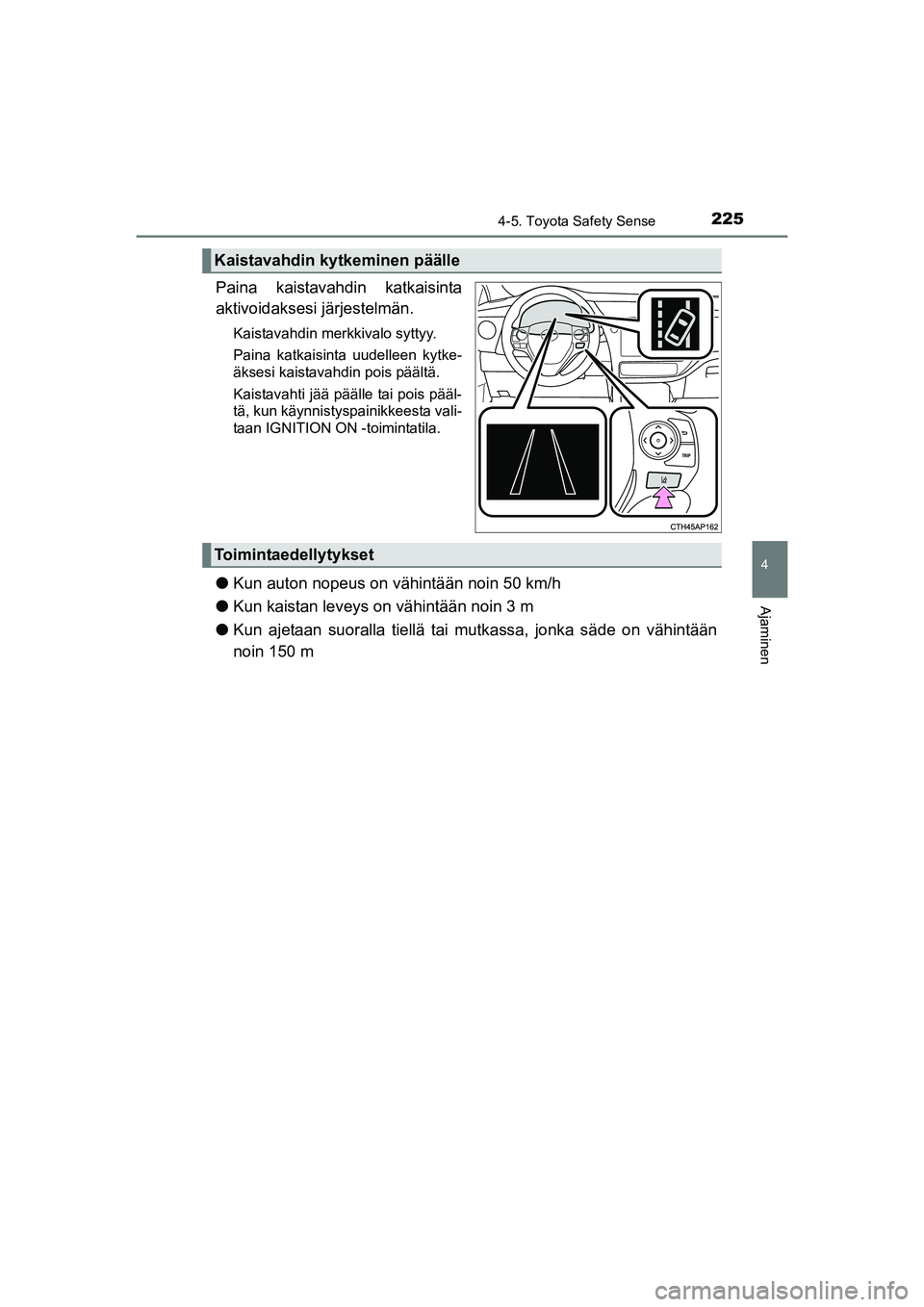

2254-5. Toyota Safety Sense
OM12J31FI
4
Ajaminen
Paina kaistavahdin katkaisinta
aktivoidaksesi järjestelmän.
Kaistavahdin merkkivalo syttyy.
Paina katkaisinta uudelleen kytke-
äksesi kaistavahdin pois päältä.
Kaistavahti jää päälle tai pois pääl-
tä, kun käynnistyspainikkeesta vali-
taan IGNITION ON -toimintatila.
lKun auton nopeus on vähintään noin 50 km/h
l Kun kaistan leveys on vähintään noin 3 m
l Kun ajetaan suoralla tiellä tai mutkassa, jonka säde on vähintään
noin 150 m
Kaistavahdin kytkeminen päälle
Toimintaedellytykset
OM12J31FI.book Page 225 Friday, August 14, 2015 4:45 PM

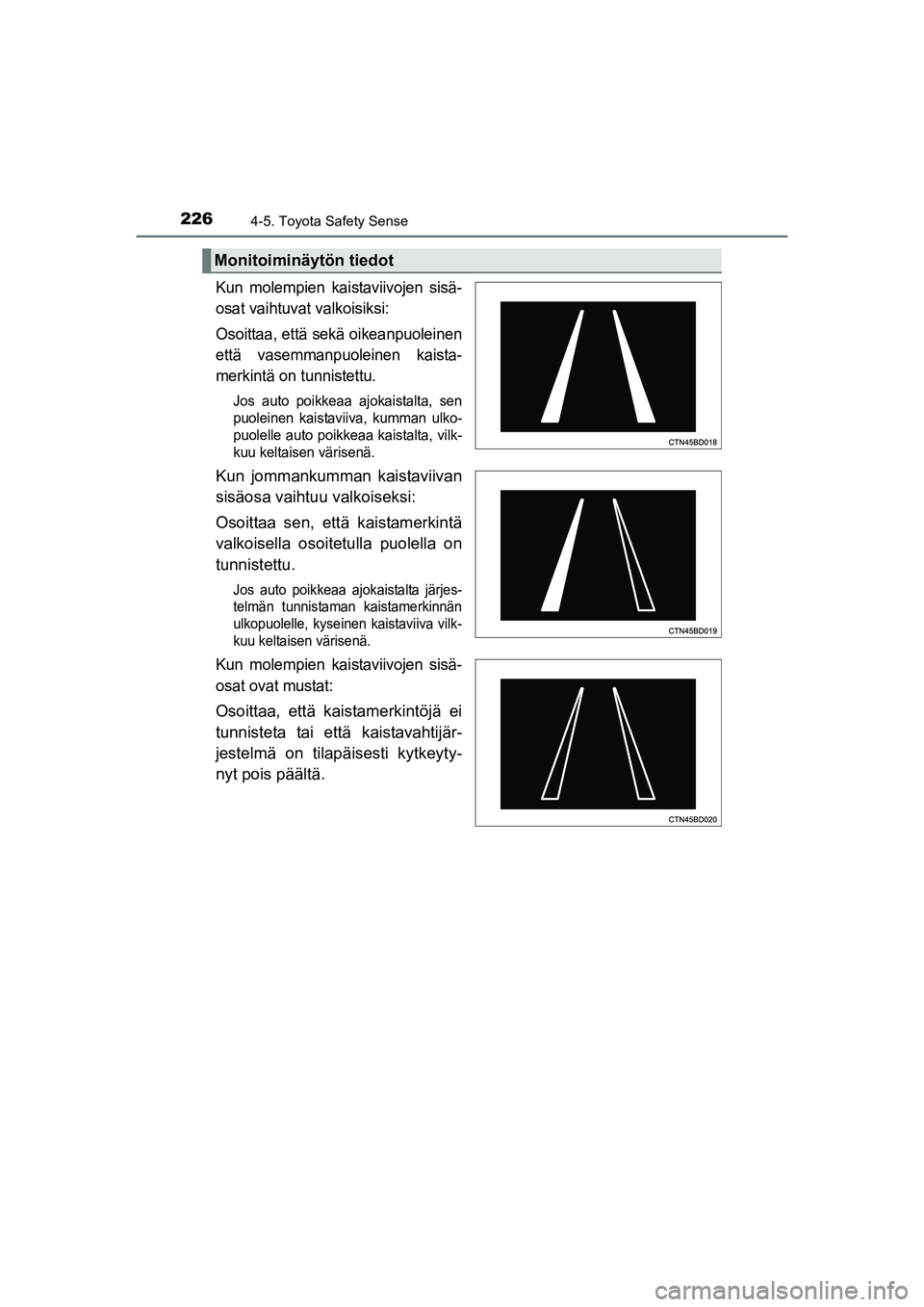

2264-5. Toyota Safety Sense
OM12J31FI
Kun molempien kaistaviivojen sisä-
osat vaihtuvat valkoisiksi:
Osoittaa, että sekä oikeanpuoleinen
että vasemmanpuoleinen kaista-
merkintä on tunnistettu.
Jos auto poikkeaa ajokaistalta, sen
puoleinen kaistaviiva, kumman ulko-
puolelle auto poikkeaa kaistalta, vilk-
kuu keltaisen värisenä.
Kun jommankumman kaistaviivan
sisäosa vaihtuu valkoiseksi:
Osoittaa sen, että kaistamerkintä
valkoisella osoitetulla puolella on
tunnistettu.
Jos auto poikkeaa ajokaistalta järjes-
telmän tunnistaman kaistamerkinnän
ulkopuolelle, kyseinen kaistaviiva vilk-
kuu keltaisen värisenä.
Kun molempien kaistaviivojen sisä-
osat ovat mustat:
Osoittaa, että kaistamerkintöjä ei
tunnisteta tai et tä kaistavahtijär-
jestelmä on tilapä isesti kytkeyty-
nyt pois päältä.
Monitoiminäytön tiedot
OM12J31FI.book Page 226 Friday, August 14, 2015 4:45 PM

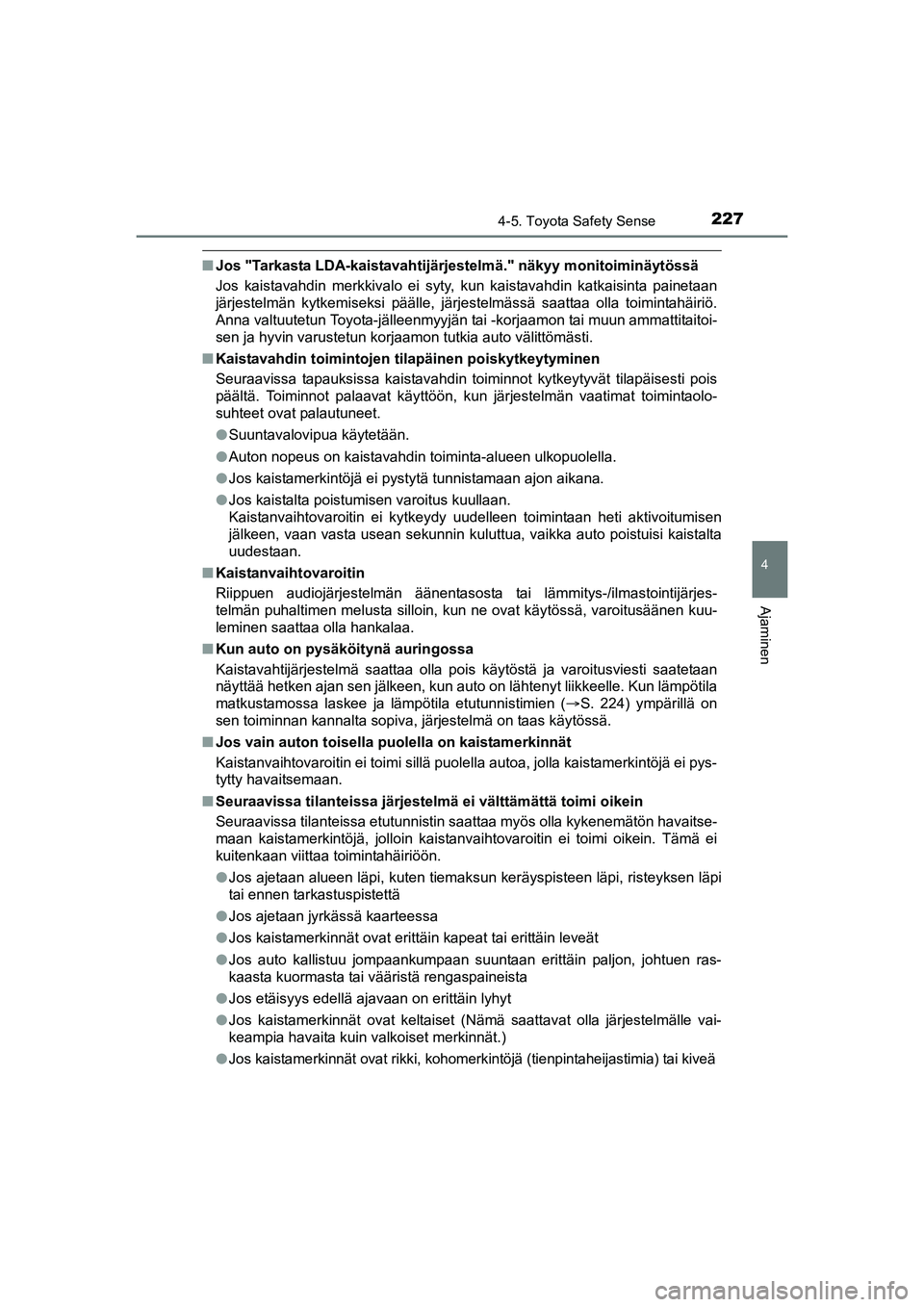

2274-5. Toyota Safety Sense
OM12J31FI
4
Ajaminen
nJos "Tarkasta LDA-kaistavahtijärjestelmä." näkyy monitoiminäytössä
Jos kaistavahdin merkkivalo ei syty, kun kaistavahdin katkaisinta painetaan
järjestelmän kytkemiseksi päälle, järjestelmässä saattaa olla toimintahäiriö.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoi-
sen ja hyvin varustetun korjaamon tutkia auto välittömästi.
n Kaistavahdin toimintojen tilapäinen poiskytkeytyminen
Seuraavissa tapauksissa kaistavahdin toiminnot kytkeytyvät tilapäisesti pois
päältä. Toiminnot palaavat käyttöön, kun järjestelmän vaatimat toimintaolo-
suhteet ovat palautuneet.
lSuuntavalovipua käytetään.
l Auton nopeus on kaistavahdin toiminta-alueen ulkopuolella.
l Jos kaistamerkintöjä ei pystytä tunnistamaan ajon aikana.
l Jos kaistalta poistumisen varoitus kuullaan.
Kaistanvaihtovaroitin ei kytkeydy uudelleen toimintaan heti aktivoitumisen
jälkeen, vaan vasta usean sekunnin kuluttua, vaikka auto poistuisi kaistalta
uudestaan.
n Kaistanvaihtovaroitin
Riippuen audiojärjestelmän äänentasosta tai lämmitys-/ilmastointijärjes-
telmän puhaltimen melusta silloin, kun ne ovat käytössä, varoitusäänen kuu-
leminen saattaa olla hankalaa.
n Kun auto on pysäköitynä auringossa
Kaistavahtijärjestelmä saattaa olla pois käytöstä ja varoitusviesti saatetaan
näyttää hetken ajan sen jälkeen, kun auto on lähtenyt liikkeelle. Kun lämpötila
matkustamossa laskee ja lämpötila etutunnistimien ( S. 224) ympärillä on
sen toiminnan kannalta sopiva, järjestelmä on taas käytössä.
n Jos vain auton toisella puolella on kaistamerkinnät
Kaistanvaihtovaroitin ei toimi sillä puolella autoa, jolla kaistamerkintöjä ei pys-
tytty havaitsemaan.
n Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein
Seuraavissa tilanteissa etutunnistin saattaa myös olla kykenemätön havaitse-
maan kaistamerkintöjä, jolloin kaistanvaihtovaroitin ei toimi oikein. Tämä ei
kuitenkaan viittaa toimintahäiriöön.
lJos ajetaan alueen läpi, kuten tiemaksun keräyspisteen läpi, risteyksen\
läpi
tai ennen tarkastuspistettä
l Jos ajetaan jyrkässä kaarteessa
l Jos kaistamerkinnät ovat erittäin kapeat tai erittäin leveät
l Jos auto kallistuu jompaankumpaan suuntaan erittäin paljon, johtuen ras-
kaasta kuormasta tai vääristä rengaspaineista
l Jos etäisyys edellä ajavaan on erittäin lyhyt
l Jos kaistamerkinnät ovat keltaiset (Nämä saattavat olla järjestelmälle vai-
keampia havaita kuin valkoiset merkinnät.)
l
Jos kaistamerkinnät ovat rikki, kohomer kintöjä (tienpintaheijastimia) tai kiveä
OM12J31FI.book Page 227 Friday, August 14, 2015 4:45 PM

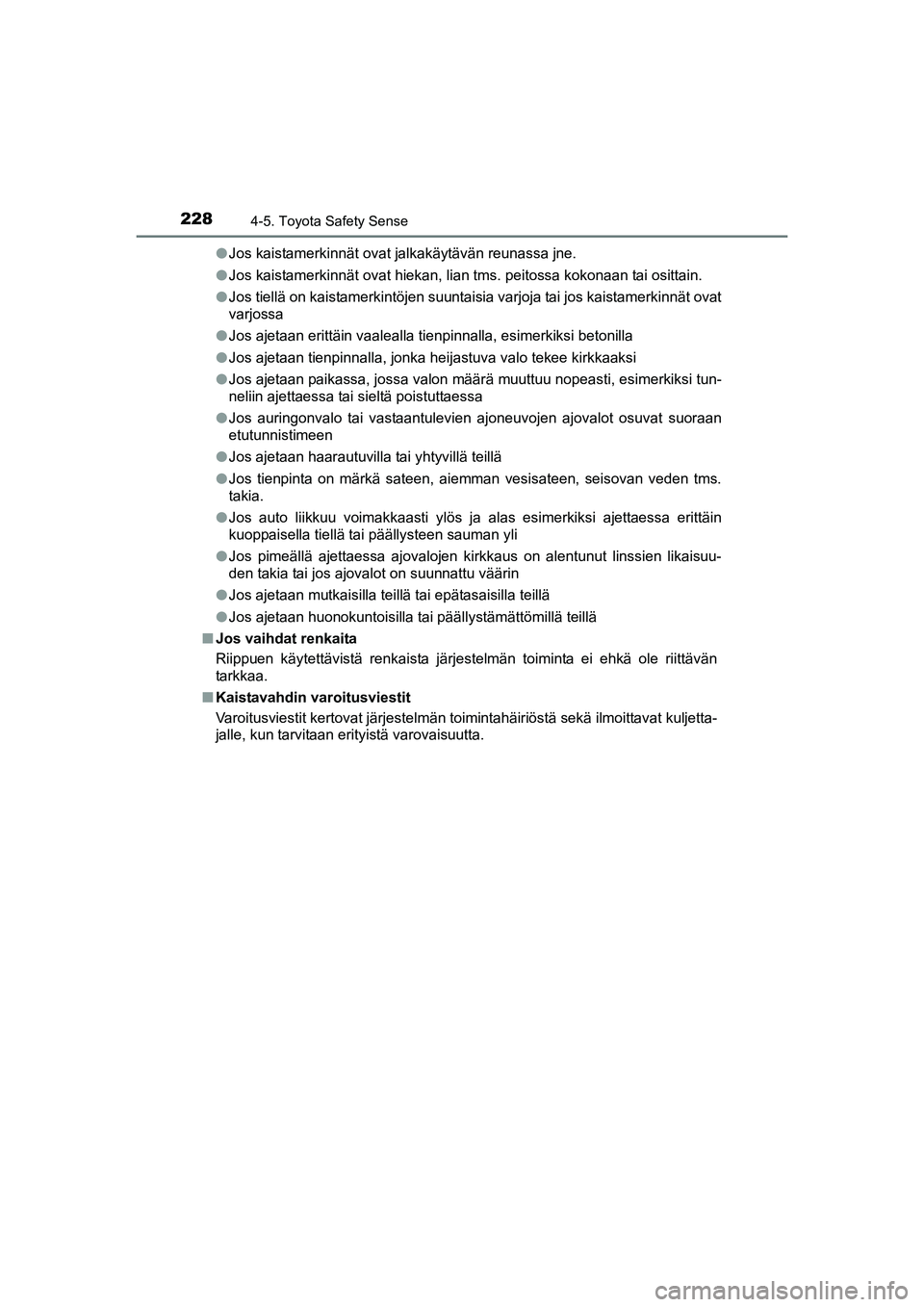

2284-5. Toyota Safety Sense
OM12J31FIl
Jos kaistamerkinnät ovat jalkakäytävän reunassa jne.
l Jos kaistamerkinnät ovat hiekan, lian tms. peitossa kokonaan tai osittain.
l Jos tiellä on kaistamerkintöjen suuntaisia varjoja tai jos kaistamerkinnät ovat
varjossa
l Jos ajetaan erittäin vaalealla tienpinnalla, esimerkiksi betonilla
l Jos ajetaan tienpinnalla, jonka heijastuva valo tekee kirkkaaksi
l Jos ajetaan paikassa, jossa valon määrä muuttuu nopeasti, esimerkiksi tun-
neliin ajettaessa tai sieltä poistuttaessa
l Jos auringonvalo tai vastaantulevien ajoneuvojen ajovalot osuvat suoraan
etutunnistimeen
l Jos ajetaan haarautuvilla tai yhtyvillä teillä
l Jos tienpinta on märkä sateen, aiemman vesisateen, seisovan veden tms.
takia.
l Jos auto liikkuu voimakkaasti ylös ja alas esimerkiksi ajettaessa erittäin
kuoppaisella tiellä tai päällysteen sauman yli
l Jos pimeällä ajettaessa ajovalojen kirkkaus on alentunut linssien likaisuu-
den takia tai jos ajovalot on suunnattu väärin
l Jos ajetaan mutkaisilla teillä tai epätasaisilla teillä
l Jos ajetaan huonokuntoisilla tai päällystämättömillä teillä
n Jos vaihdat renkaita
Riippuen käytettävistä renkaista järjestelmän toiminta ei ehkä ole riittävän
tarkkaa.
n Kaistavahdin varoitusviestit
Varoitusviestit kertovat järjestelmän toimintahäiriöstä sekä ilmoittavat kuljetta-
jalle, kun tarvitaan erityistä varovaisuutta.
OM12J31FI.book Page 228 Friday, August 14, 2015 4:45 PM

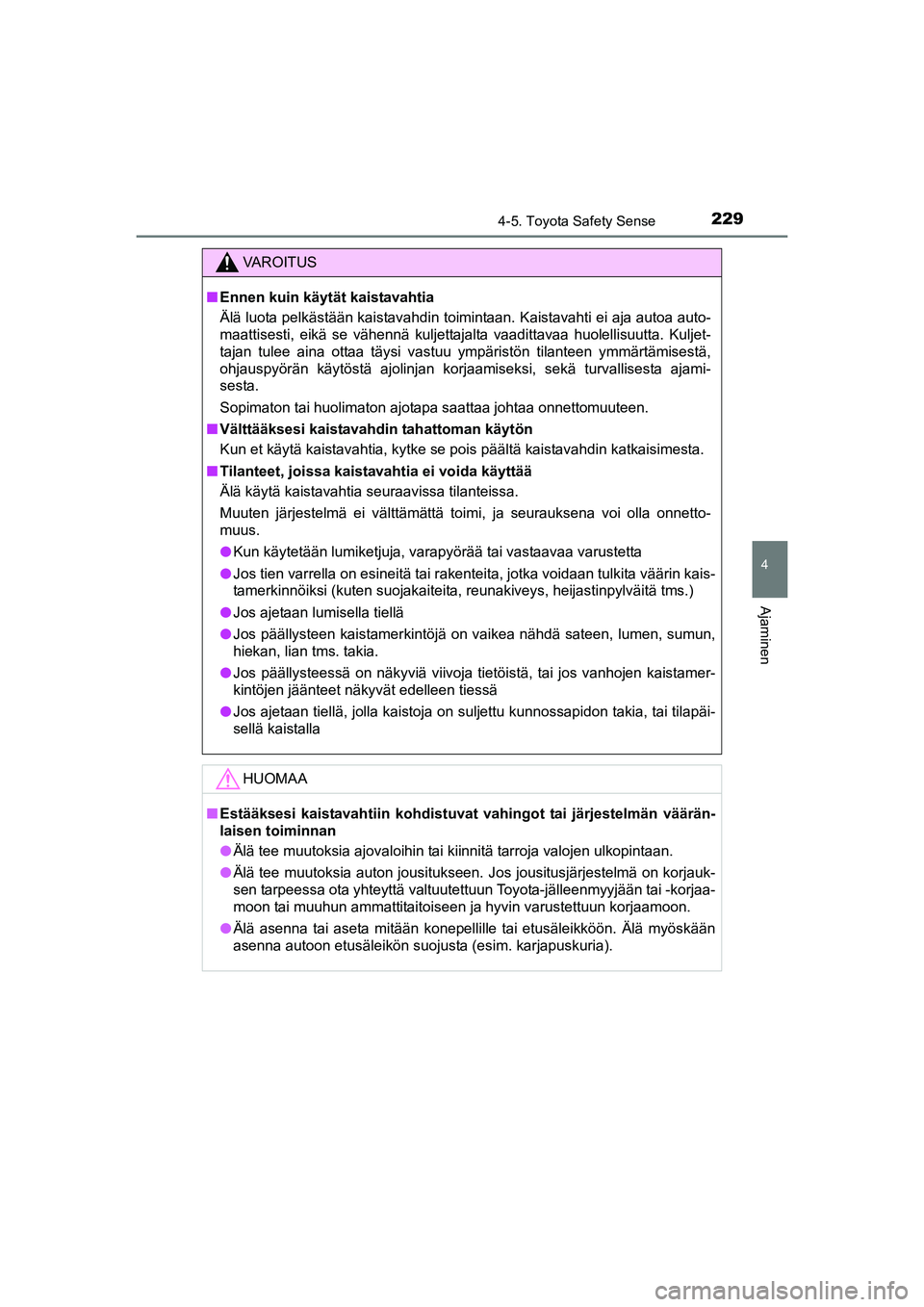

2294-5. Toyota Safety Sense
OM12J31FI
4
Ajaminen
VAROITUS
nEnnen kuin käytät kaistavahtia
Älä luota pelkästään kaistavahdin toimintaan. Kaistavahti ei aja autoa auto-
maattisesti, eikä se vähennä kuljettajalta vaadittavaa huolellisuutta. Kuljet-
tajan tulee aina ottaa täysi vastuu ympäristön tilanteen ymmärtämisestä,
ohjauspyörän käytöstä ajolinjan korjaamiseksi, sekä turvallisesta ajami-
sesta.
Sopimaton tai huolimaton ajotapa saattaa johtaa onnettomuuteen.
n Välttääksesi kaistavahdin tahattoman käytön
Kun et käytä kaistavahtia, kytke se pois päältä kaistavahdin katkaisimesta.
n Tilanteet, joissa kaistavahtia ei voida käyttää
Älä käytä kaistavahtia seuraavissa tilanteissa.
Muuten järjestelmä ei välttämättä toimi, ja seurauksena voi olla onnetto-
muus.
l Kun käytetään lumiketjuja, varapyörää tai vastaavaa varustetta
l Jos tien varrella on esineitä tai rakenteita, jotka voidaan tulkita väärin kais-
tamerkinnöiksi (kuten suojakaiteita, reunakiveys, heijastinpylväitä tms.)
l Jos ajetaan lumisella tiellä
l Jos päällysteen kaistamerkintöjä on vaikea nähdä sateen, lumen, sumun,
hiekan, lian tms. takia.
l Jos päällysteessä on näkyviä viivoja tietöistä, tai jos vanhojen kaistamer-
kintöjen jäänteet näkyvät edelleen tiessä
l Jos ajetaan tiellä, jolla kaistoja on suljettu kunnossapidon takia, tai tilapäi-
sellä kaistalla
HUOMAA
nEstääksesi kaistavahtiin kohdistuvat vahingot tai järjestelmän väärän-
laisen toiminnan
l Älä tee muutoksia ajovaloihin tai kiinnitä tarroja valojen ulkopintaan.
l Älä tee muutoksia auton jousitukseen. Jos jousitusjärjestelmä on korjauk-
sen tarpeessa ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaa-
moon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Älä asenna tai aseta mitään konepellille tai etusäleikköön. Älä myöskään
asenna autoon etusäleikön suojusta (esim. karjapuskuria).
OM12J31FI.book Page 229 Friday, August 14, 2015 4:45 PM

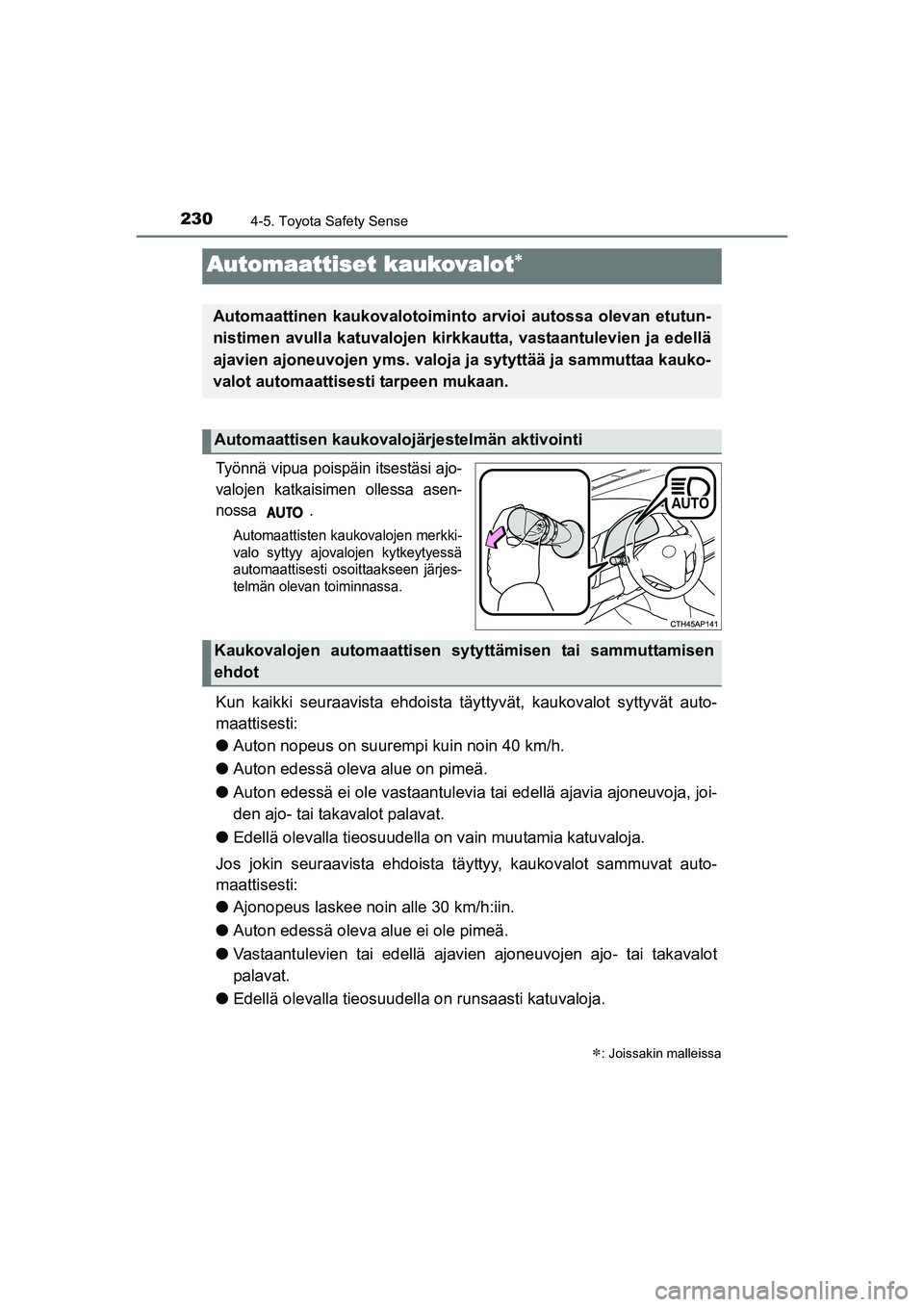

2304-5. Toyota Safety Sense
OM12J31FI
Työnnä vipua poispäin itsestäsi ajo-
valojen katkaisimen ollessa asen-
nossa .
Automaattisten kaukovalojen merkki-
valo syttyy ajovalojen kytkeytyessä
automaattisesti osoittaakseen järjes-
telmän olevan toiminnassa.
Kun kaikki seuraavista ehdoista täyt tyvät, kaukovalot syttyvät auto-
maattisesti:
l Auton nopeus on suurempi kuin noin 40 km/h.
l Auton edessä oleva alue on pimeä.
l Auton edessä ei ole vastaantulevia tai edellä ajavia ajoneuvoja, joi-
den ajo- tai takavalot palavat.
l Edellä olevalla tieosuudella on vain muutamia katuvaloja.
Jos jokin seuraavista ehdoista täyt tyy, kaukovalot sammuvat auto-
maattisesti:
l Ajonopeus laskee noin alle 30 km/h:iin.
l Auton edessä oleva alue ei ole pimeä.
l Vastaantulevien tai edellä ajavien ajoneuvojen ajo- tai takavalot
palavat.
l Edellä olevalla tieosuudell a on runsaasti katuvaloja.
: Joissakin malleissa
Automaattiset kaukovalot
Automaattinen kaukovalotoimint o arvioi autossa olevan etutun-
nistimen avulla katuvalojen kirk kautta, vastaantulevien ja edellä
ajavien ajoneuvojen yms. valoja ja sytyttää ja sammuttaa kauko-
valot automaattisesti tarpeen mukaan.
Automaattisen kaukovalojärjestelmän aktivointi
Kaukovalojen automaattisen sytyttämisen tai sammuttamisen
ehdot
OM12J31FI.book Page 230 Friday, August 14, 2015 4:45 PM
