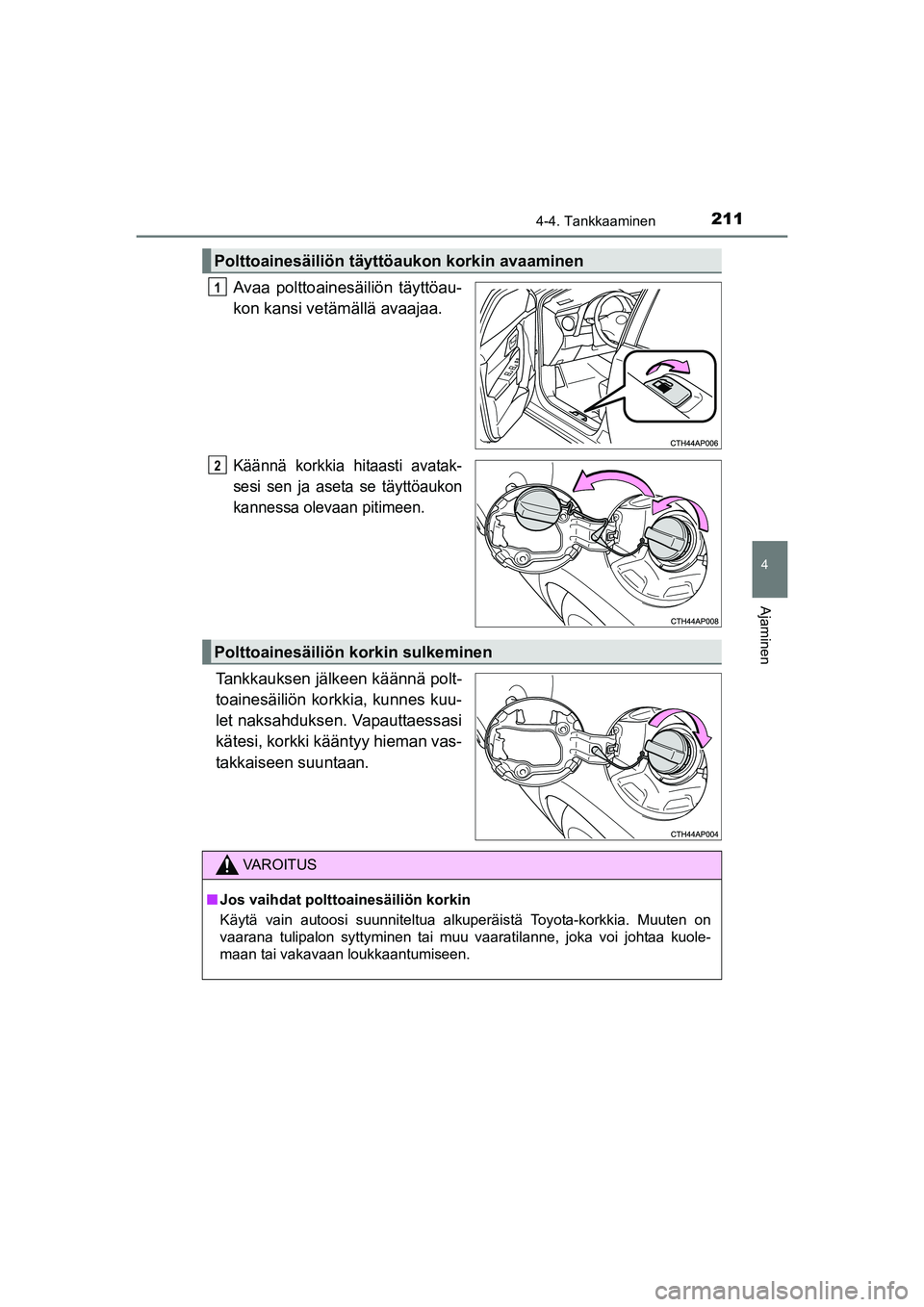

2114-4. Tankkaaminen
OM12J31FI
4
Ajaminen
Avaa polttoainesäiliön täyttöau-
kon kansi vetämällä avaajaa.
Käännä korkkia hitaasti avatak-
sesi sen ja aseta se täyttöaukon
kannessa olevaan pitimeen.
Tankkauksen jälkeen käännä polt-
toainesäiliön korkkia, kunnes kuu-
let naksahduksen. Vapauttaessasi
kätesi, korkki kääntyy hieman vas-
takkaiseen suuntaan.
Polttoainesäiliön täyttöaukon korkin avaaminen
1
2
Polttoainesäiliön korkin sulkeminen
VAROITUS
nJos vaihdat polttoainesäiliön korkin
Käytä vain autoosi suunniteltua alkuperäistä Toyota-korkkia. Muuten on
vaarana tulipalon syttyminen tai muu vaaratilanne, joka voi johtaa kuole-
maan tai vakavaan loukkaantumiseen.
OM12J31FI.book Page 211 Friday, August 14, 2015 4:45 PM

212
OM12J31FI
4-5. Toyota Safety Sense
uPre-Crash Safety -turvajärjestelmä (PCS)
S. 216
uKaistavahti (LDA)
S. 224
uAutomaattiset kaukovalot
S. 230
uLiikennemerkkien tunni stusjärjestelmä (RSA)
 S. 234
Toyota Safety Sense
: Joissakin malleissa
Toyota Safety Sense -järjestelmä koostuu seuraavista ajamista
avustavista järjestelmistä, jotka tekevät ajokokemuksesta turval-
lisen ja mukavan.
OM12J31FI.book Page 212 Friday, August 14, 2015 4:45 PM

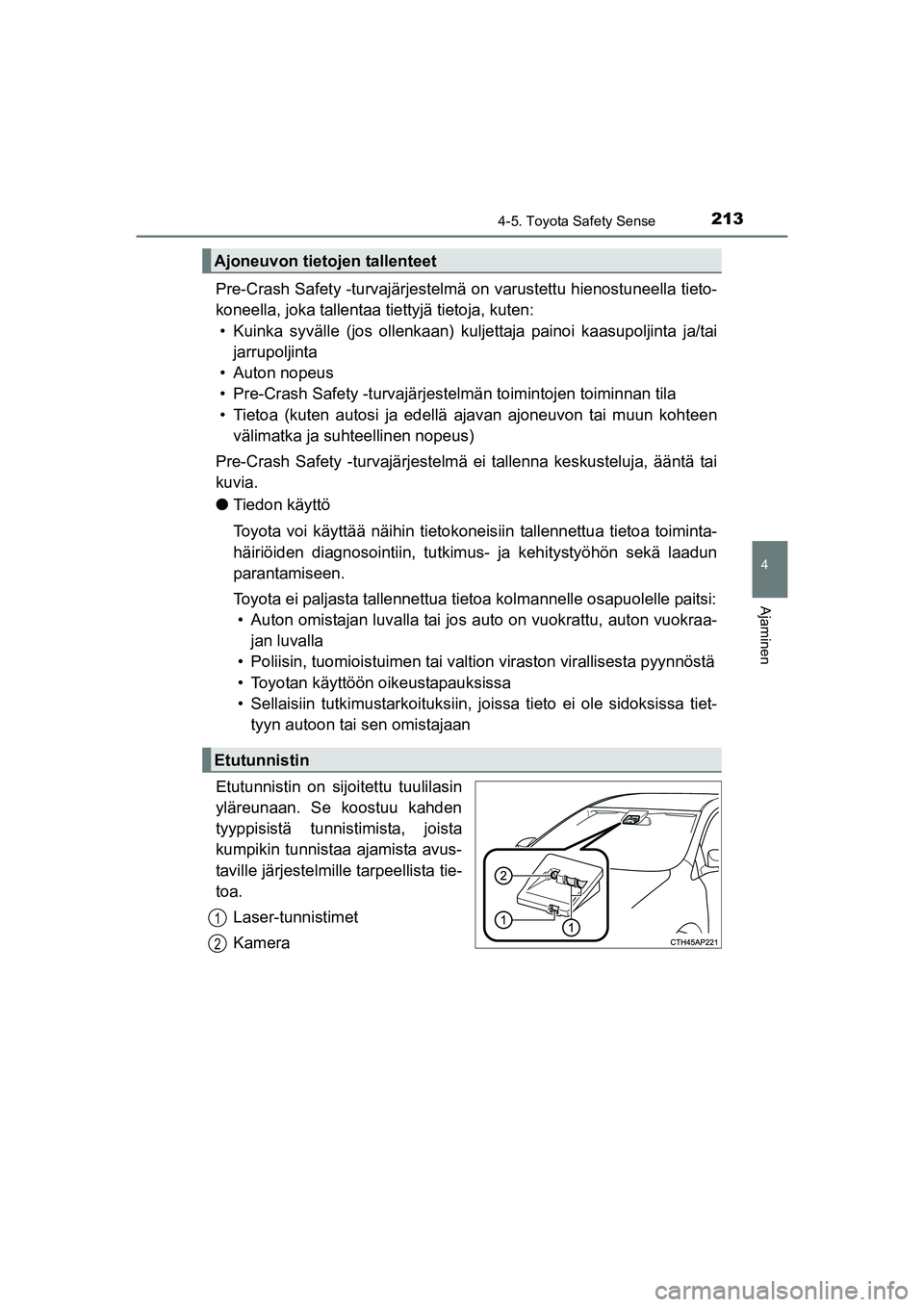

2134-5. Toyota Safety Sense
OM12J31FI
4
Ajaminen
Pre-Crash Safety -turvajärjestelmä on varustettu hienostuneella tieto-
koneella, joka tallentaa tiettyjä tietoja, kuten: • Kuinka syvälle (jos ollenkaan) ku ljettaja painoi kaasupoljinta ja/tai
jarrupoljinta
• Auton nopeus
• Pre-Crash Safety -turvajärjeste lmän toimintojen toiminnan tila
• Tietoa (kuten autosi ja edellä ajavan ajoneuvon tai muun kohteen
välimatka ja suhteellinen nopeus)
Pre-Crash Safety -turvajärjestelmä ei tallenna keskusteluja, ääntä tai
kuvia.
l Tiedon käyttö
Toyota voi käyttää näihin tietokoneis iin tallennettua tietoa toiminta-
häiriöiden diagnosointiin, tutkimus- ja kehitystyöhön sekä laadun
parantamiseen.
Toyota ei paljasta tallennettua tietoa kolmannelle osapuolelle paitsi: • Auton omistajan luvalla tai jos auto on vuokrattu, auton vuokraa-
jan luvalla
• Poliisin, tuomioistuimen tai valti on viraston virallisesta pyynnöstä
• Toyotan käyttöön oikeustapauksissa
• Sellaisiin tutkimustark oituksiin, joissa tieto ei ole sidoksissa tiet-
tyyn autoon tai sen omistajaan
Etutunnistin on sijo itettu tuulilasin
yläreunaan. Se koostuu kahden
tyyppisistä tunnistimista, joista
kumpikin tunnistaa ajamista avus-
taville järjestelmille tarpeellista tie-
toa.
Laser-tunnistimet
Kamera
Ajoneuvon tietojen tallenteet
Etutunnistin
1
2
OM12J31FI.book Page 213 Friday, August 14, 2015 4:45 PM

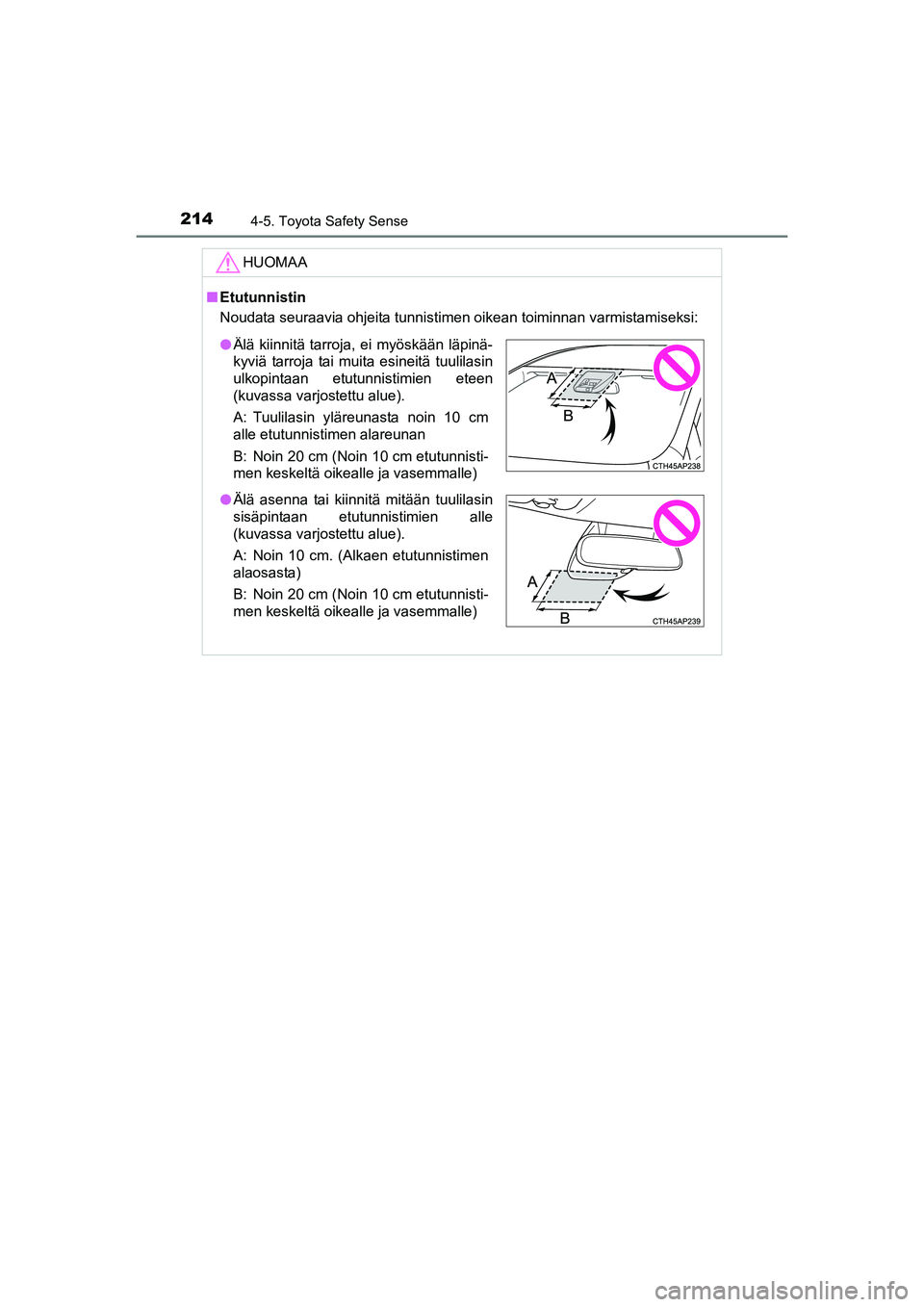

2144-5. Toyota Safety Sense
OM12J31FI
HUOMAA
nEtutunnistin
Noudata seuraavia ohjeita tunnistimen oikean toiminnan varmistamiseksi:
l Älä kiinnitä tarroja, ei myöskään läpinä-
kyviä tarroja tai muita esineitä tuulilasin
ulkopintaan etutunnistimien eteen
(kuvassa varjostettu alue).
A: Tuulilasin yläreunasta noin 10 cm
alle etutunnistimen alareunan
B: Noin 20 cm (Noin 10 cm etutunnisti-
men keskeltä oikealle ja vasemmalle)
l Älä asenna tai kiinnitä mitään tuulilasin
sisäpintaan etutunnistimien alle
(kuvassa varjostettu alue).
A: Noin 10 cm. (Alkaen etutunnistimen
alaosasta)
B: Noin 20 cm (Noin 10 cm etutunnisti-
men keskeltä oikealle ja vasemmalle)
OM12J31FI.book Page 214 Friday, August 14, 2015 4:45 PM

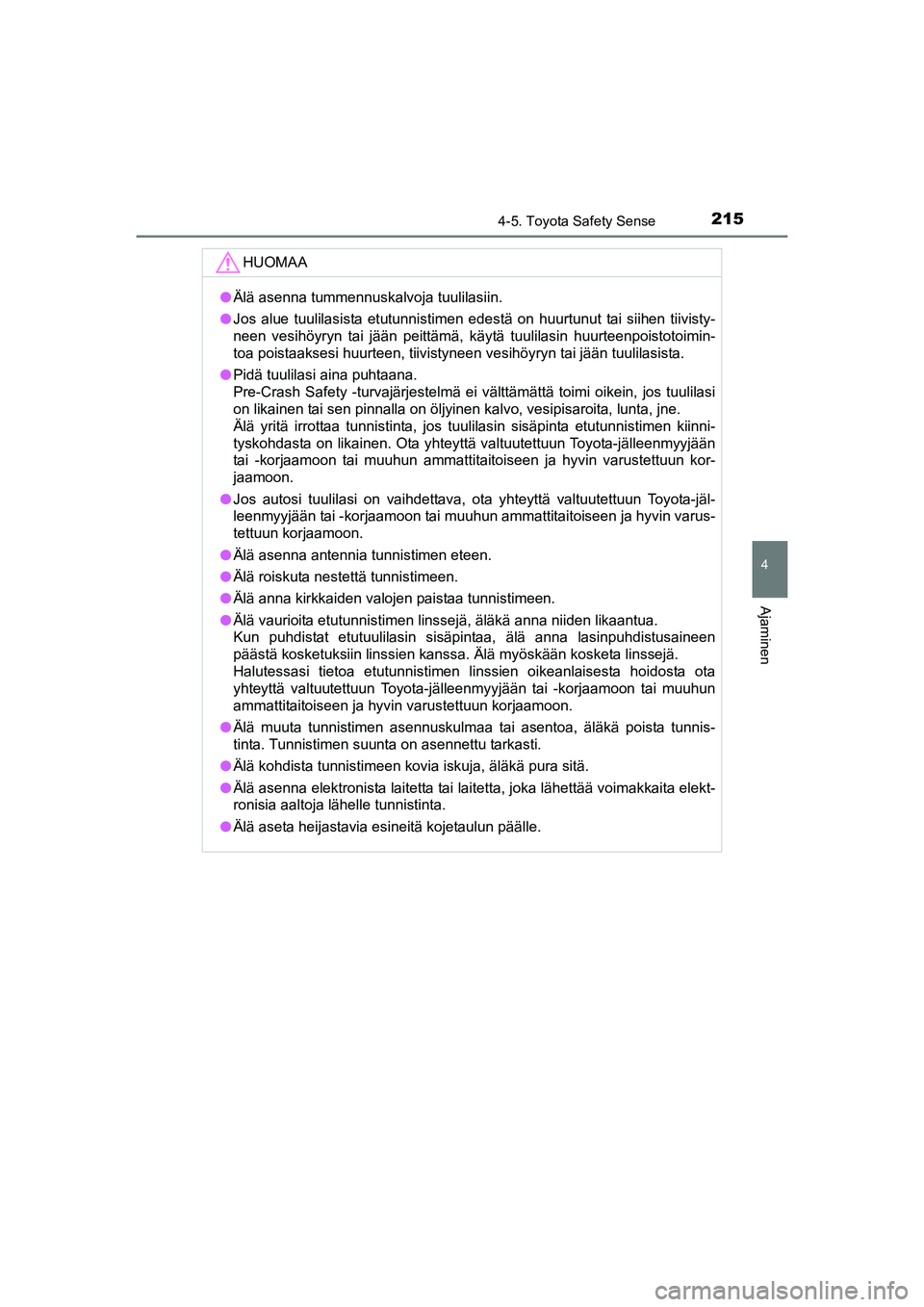

2154-5. Toyota Safety Sense
OM12J31FI
4
Ajaminen
HUOMAA
lÄlä asenna tummennuskalvoja tuulilasiin.
l Jos alue tuulilasista etutunnistimen edestä on huurtunut tai siihen tiivisty-
neen vesihöyryn tai jään peittämä, käytä tuulilasin huurteenpoistotoimin-
toa poistaaksesi huurteen, tiivistyneen vesihöyryn tai jään tuulilasista.
l Pidä tuulilasi aina puhtaana.
Pre-Crash Safety -turvajärjestelmä ei välttämättä toimi oikein, jos tuulilasi
on likainen tai sen pinnalla on öljyinen kalvo, vesipisaroita, lunta, jne.
Älä yritä irrottaa tunnistinta, jos tuu lilasin sisäpinta etutunnistimen kiinni-
tyskohdasta on likainen. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun kor-
jaamoon.
l Jos autosi tuulilasi on vaihdettava, ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varus-
tettuun korjaamoon.
l Älä asenna antennia tunnistimen eteen.
l Älä roiskuta nestettä tunnistimeen.
l Älä anna kirkkaiden valojen paistaa tunnistimeen.
l Älä vaurioita etutunnistimen linssejä, äläkä anna niiden likaantua.
Kun puhdistat etutuulilasin sisäpintaa, älä anna lasinpuhdistusaineen
päästä kosketuksiin linssien kanssa. Älä myöskään kosketa linssejä.
Halutessasi tietoa etutunnistimen linssien oikeanlaisesta hoidosta ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Älä muuta tunnistimen asennuskulmaa tai asentoa, äläkä poista tunnis-
tinta. Tunnistimen suunta on asennettu tarkasti.
l Älä kohdista tunnistimeen kovia iskuja, äläkä pura sitä.
l Älä asenna elektronista laitetta tai laitetta, joka lähettää voimakkaita elekt-
ronisia aaltoja lähelle tunnistinta.
l Älä aseta heijastavia esineitä kojetaulun päälle.
OM12J31FI.book Page 215 Friday, August 14, 2015 4:45 PM

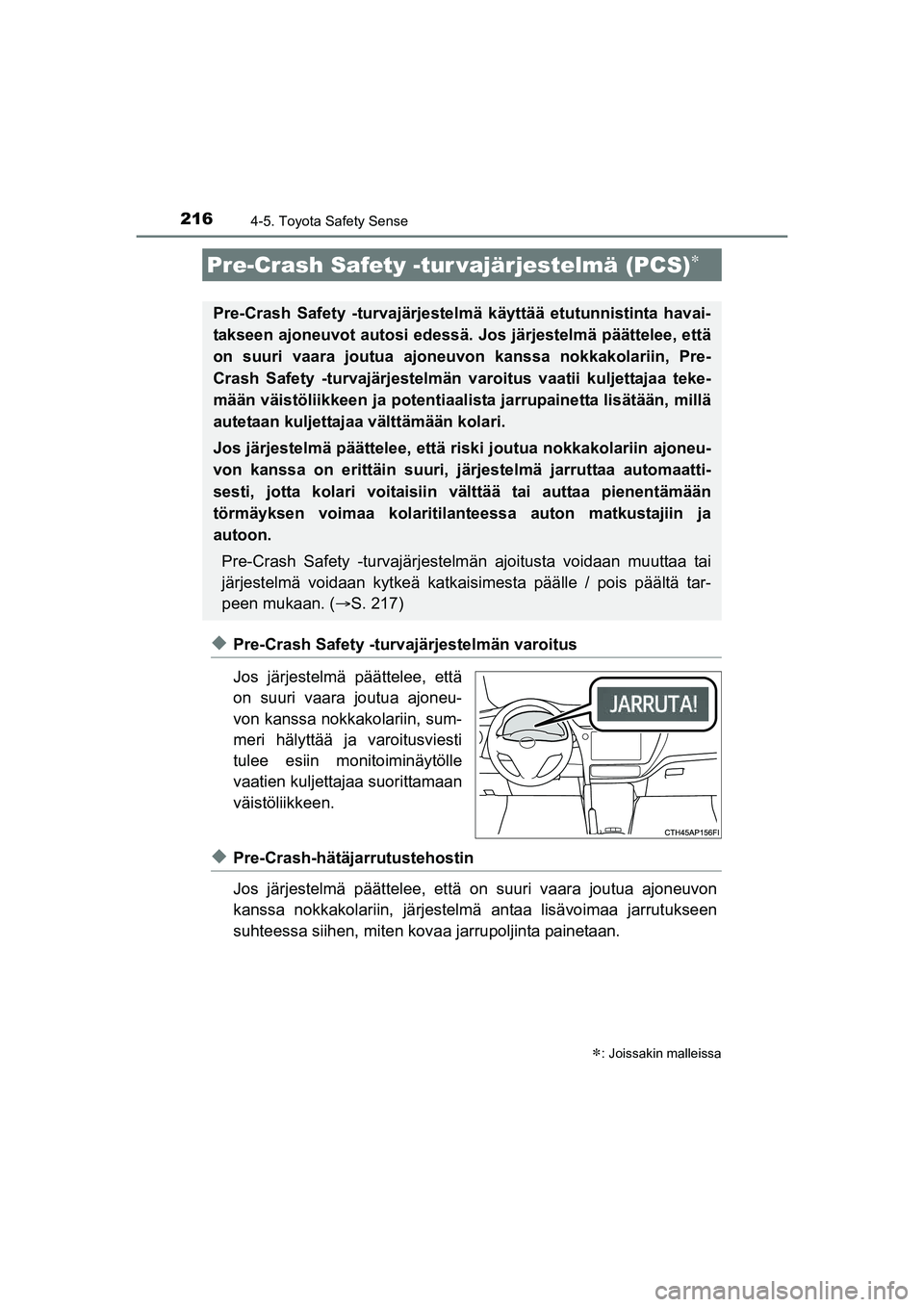

2164-5. Toyota Safety Sense
OM12J31FI
uPre-Crash Safety -turvajärjestelmän varoitus
Jos järjestelmä päättelee, että
on suuri vaara joutua ajoneu-
von kanssa nokkakolariin, sum-
meri hälyttää ja varoitusviesti
tulee esiin monitoiminäytölle
vaatien kuljettajaa suorittamaan
väistöliikkeen.
uPre-Crash-hätäjarrutustehostin
Jos järjestelmä päättelee, että on suuri vaara joutua ajoneuvon
kanssa nokkakolariin, järjestelmä antaa lisävoimaa jarrutukseen
suhteessa siihen, miten kovaa jarrupoljinta painetaan.
Pre-Crash Safety -tur vajärjestelmä (PCS)
: Joissakin malleissa
Pre-Crash Safety -turvajärjestelmä käyttää etutunnistinta havai-
takseen ajoneuvot autosi edessä. Jos järjestelmä päättelee, että
on suuri vaara joutua ajoneuv on kanssa nokkakolariin, Pre-
Crash Safety -turvajärjestelmän va roitus vaatii kuljettajaa teke-
mään väistöliikkeen ja potentiaalista jarrupainetta lisätään, millä
autetaan kuljettajaa välttämään kolari.
Jos järjestelmä päättelee, että riski joutua nokkakolariin ajoneu-
von kanssa on erittäin suuri, järjestelmä jarruttaa automaatti-
sesti, jotta kolari voitaisiin välttää tai auttaa pienentämään
törmäyksen voimaa kolaritilanteessa auton matkustajiin ja
autoon.
Pre-Crash Safety -turvajärjeste lmän ajoitusta voidaan muuttaa tai
järjestelmä voidaan kytkeä katkai simesta päälle / pois päältä tar-
peen mukaan. ( S. 217)
OM12J31FI.book Page 216 Friday, August 14, 2015 4:45 PM

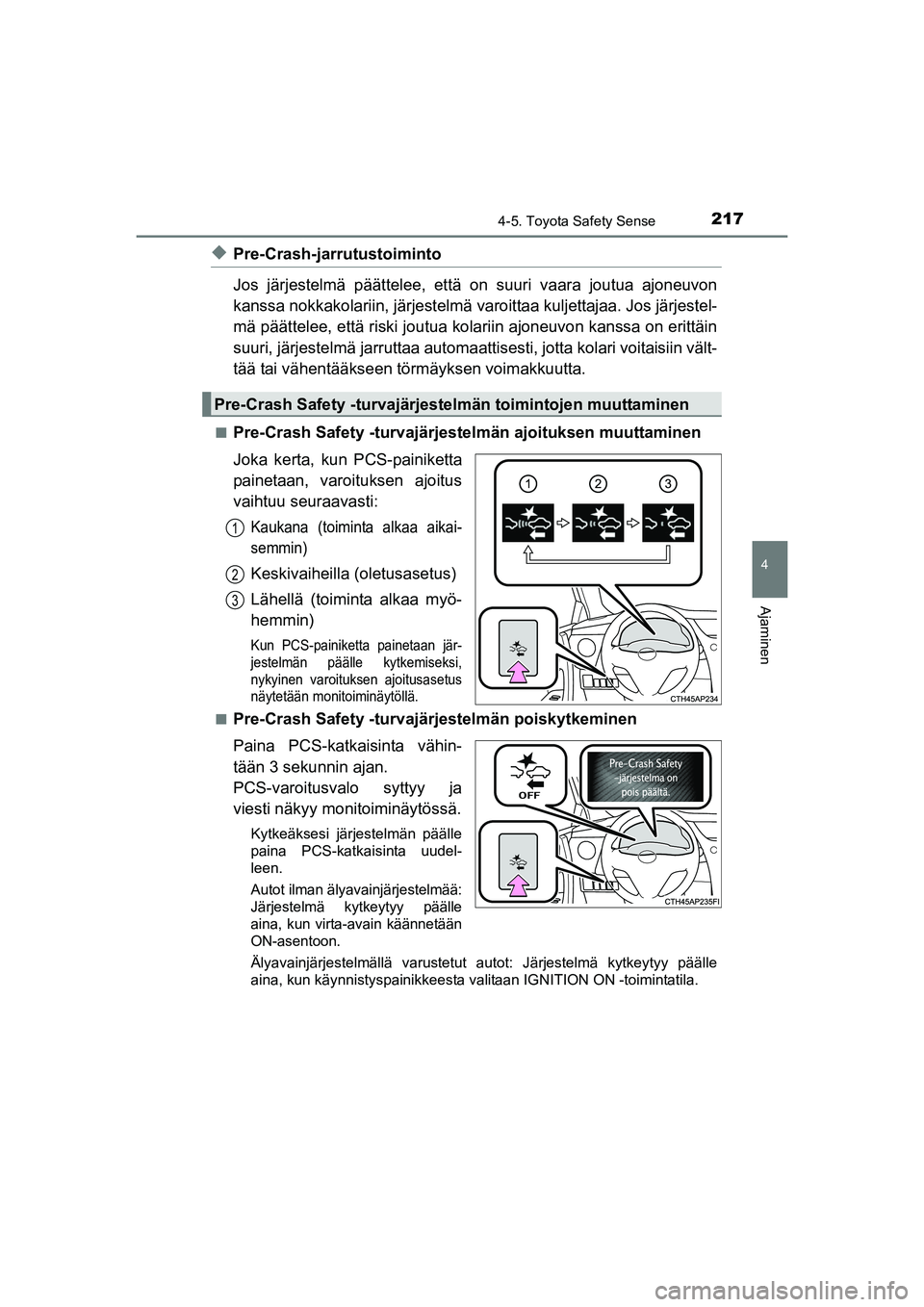

2174-5. Toyota Safety Sense
OM12J31FI
4
Ajaminen
uPre-Crash-jarrutustoiminto
Jos järjestelmä päättelee, että on suuri vaara joutua ajoneuvon
kanssa nokkakolariin, järjestelmä varoittaa kuljettajaa. Jos järjestel-
mä päättelee, että riski joutua kolariin ajoneuvon kanssa on erittäin
suuri, järjestelmä jarruttaa automaattise sti, jotta kolari voitaisiin vält-
tää tai vähentääkseen törmäyksen voimakkuutta.
nPre-Crash Safety -turvajärjestelmän ajoituksen muuttaminen
Joka kerta, kun PCS-painiketta
painetaan, varoituksen ajoitus
vaihtuu seuraavasti:
Kaukana (toiminta alkaa aikai-
semmin)
Keskivaiheilla (oletusasetus)
Lähellä (toiminta alkaa myö-
hemmin)
Kun PCS-painiketta painetaan jär-
jestelmän päälle kytkemiseksi,
nykyinen varoituksen ajoitusasetus
näytetään monitoiminäytöllä.
nPre-Crash Safety -turvajärjestelmän poiskytkeminen
Paina PCS-katkaisinta vähin-
tään 3 sekunnin ajan.
PCS-varoitusvalo syttyy ja
viesti näkyy monitoiminäytössä.
Kytkeäksesi järjestelmän päälle
paina PCS-katkaisinta uudel-
leen.
Autot ilman älyavainjärjestelmää:
Järjestelmä kytkeytyy päälle
aina, kun virta-avain käännetään
ON-asentoon.
Älyavainjärjestelmällä varustetut autot: Järjestelmä kytkeytyy päälle
aina, kun käynnistyspainikkeesta valitaan IGNITION ON -toimintatila.
Pre-Crash Safety -turvajärjestelmän toimintojen muuttaminen
1
2
3
OM12J31FI.book Page 217 Friday, August 14, 2015 4:45 PM

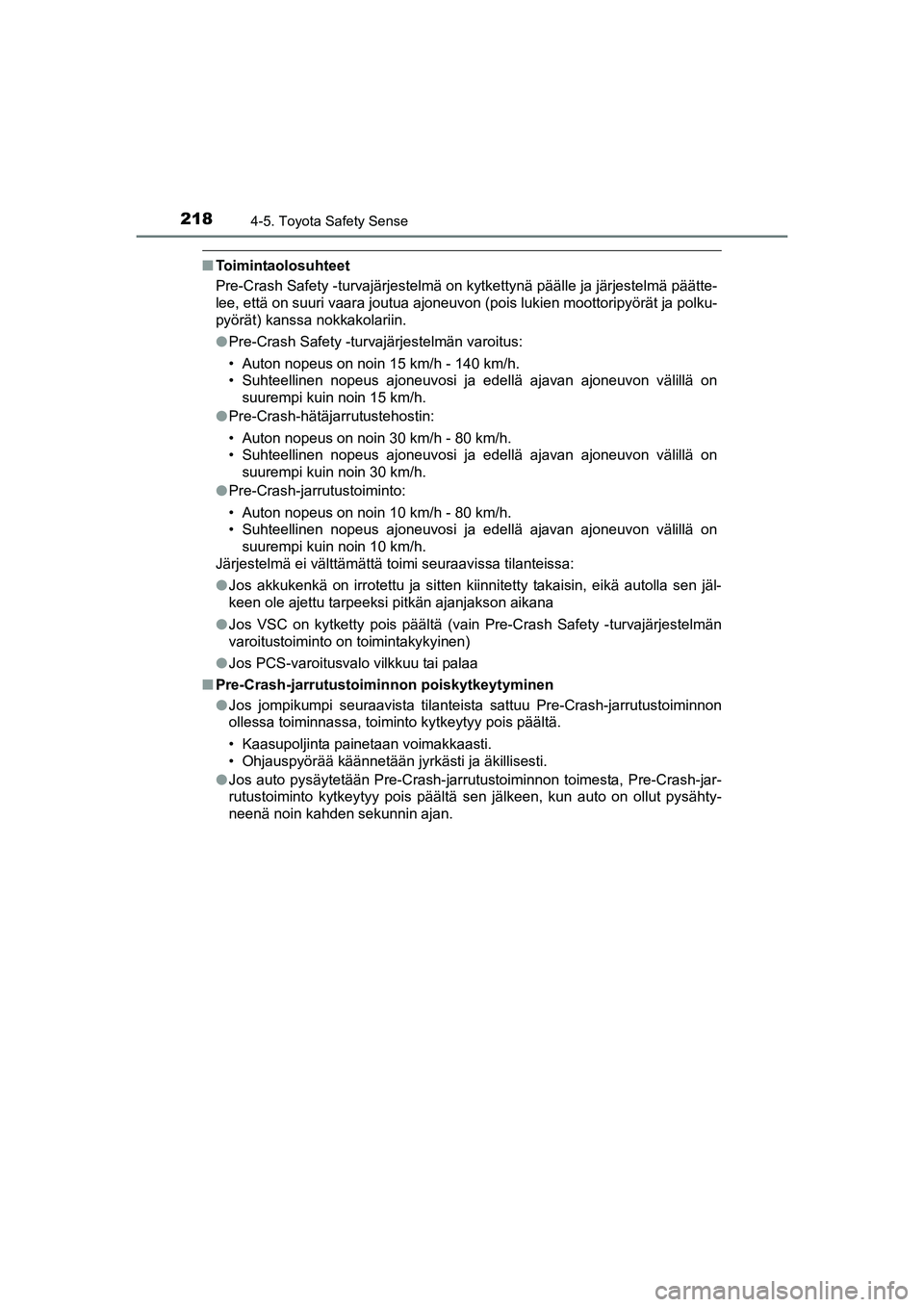

2184-5. Toyota Safety Sense
OM12J31FI
nToimintaolosuhteet
Pre-Crash Safety -turvajärjestelmä on kytkettynä päälle ja järjestelmä päätte-
lee, että on suuri vaara joutua ajoneuvon (pois lukien moottoripyörät ja polku-
pyörät) kanssa nokkakolariin.
lPre-Crash Safety -turvajärjestelmän varoitus:
• Auton nopeus on noin 15 km/h - 140 km/h.
• Suhteellinen nopeus ajoneuvosi ja edellä ajavan ajoneuvon välillä on
suurempi kuin noin 15 km/h.
l Pre-Crash-hätäjarrutustehostin:
• Auton nopeus on noin 30 km/h - 80 km/h.
• Suhteellinen nopeus ajoneuvosi ja edellä ajavan ajoneuvon välillä on
suurempi kuin noin 30 km/h.
l Pre-Crash-jarrutustoiminto:
• Auton nopeus on noin 10 km/h - 80 km/h.
• Suhteellinen nopeus ajoneuvosi ja edellä ajavan ajoneuvon välillä on
suurempi kuin noin 10 km/h.
Järjestelmä ei välttämättä toimi seuraavissa tilanteissa:
l Jos akkukenkä on irrotettu ja sitten kiinnitetty takaisin, eikä autolla sen jäl-
keen ole ajettu tarpeeksi pitkän ajanjakson aikana
l Jos VSC on kytketty pois päältä (vain Pre-Crash Safety -turvajärjestelmän
varoitustoiminto on toimintakykyinen)
l Jos PCS-varoitusvalo vilkkuu tai palaa
n Pre-Crash-jarru tustoiminnon poiskytkeytyminen
l Jos jompikumpi seuraavista tilanteista sattuu Pre-Crash-jarrutustoiminnon
ollessa toiminnassa, toiminto kytkeytyy pois päältä.
• Kaasupoljinta painetaan voimakkaasti.
• Ohjauspyörää käännetään jyrkästi ja äkillises\
ti.
l Jos auto pysäytetään Pre-Crash-jarrutustoiminnon toimesta, Pre-Crash-jar-
rutustoiminto kytkeytyy pois päältä sen jälkeen, kun auto on ollut pysähty-
neenä noin kahden sekunnin ajan.
OM12J31FI.book Page 218 Friday, August 14, 2015 4:45 PM

2194-5. Toyota Safety Sense
OM12J31FI
4
Ajaminen
nOlosuhteet, joissa järjestelmä saattaa toimia, vaikka kolarin riskiä ei ole
Seuraavissa tilanteissa tunnistin saattaa tunnistaa esteen, minkä johdosta
järjestelmä saattaa aktivoitua tulkitessaan nokkakolarin vaaran olevan ole-
massa.
Jos tien sivussa on este (liikennemerkki, suojakaide, jne), kaarteeseen
ajettaessa
Jos ohitetaan vastaantuleva ajoneuvo mutkassa
Kun vastaantuleva auto kulkee ohi käännyttäessä vasemmalle tai oike-
alle
Jos autosi lähestyy nopeasti edellä ajavaa ajoneuvoa
Jos lähestytään nopeasti sähkötoimista tietullipuomia, pysäköintialueen
porttia tai muuta estettä, joka avautuu ja sulkeutuu
Jos lähestytään ylikulkusiltaa, liikennemerkkiä, mainostaulua, jne.
Jos auton etuosa on korkeammalla tai alempana
Jos tunnistin on siirtynyt pois paikoiltaan tunnistimeen kohdistuneen voi-
makkaan iskun seurauksena, jne.
Jos ylämäkeen johtavan tien huipulla on rakenteellinen este (mainos-
taulu, katuvalo, jne.)
Jos alamäkeen johtavan tien pohjalla on metalliesine (viemärikaivon
kansi, metallilevy, jne.)
1
2
3
4
5
6
7
8
9
10
OM12J31FI.book Page 219 Friday, August 14, 2015 4:45 PM

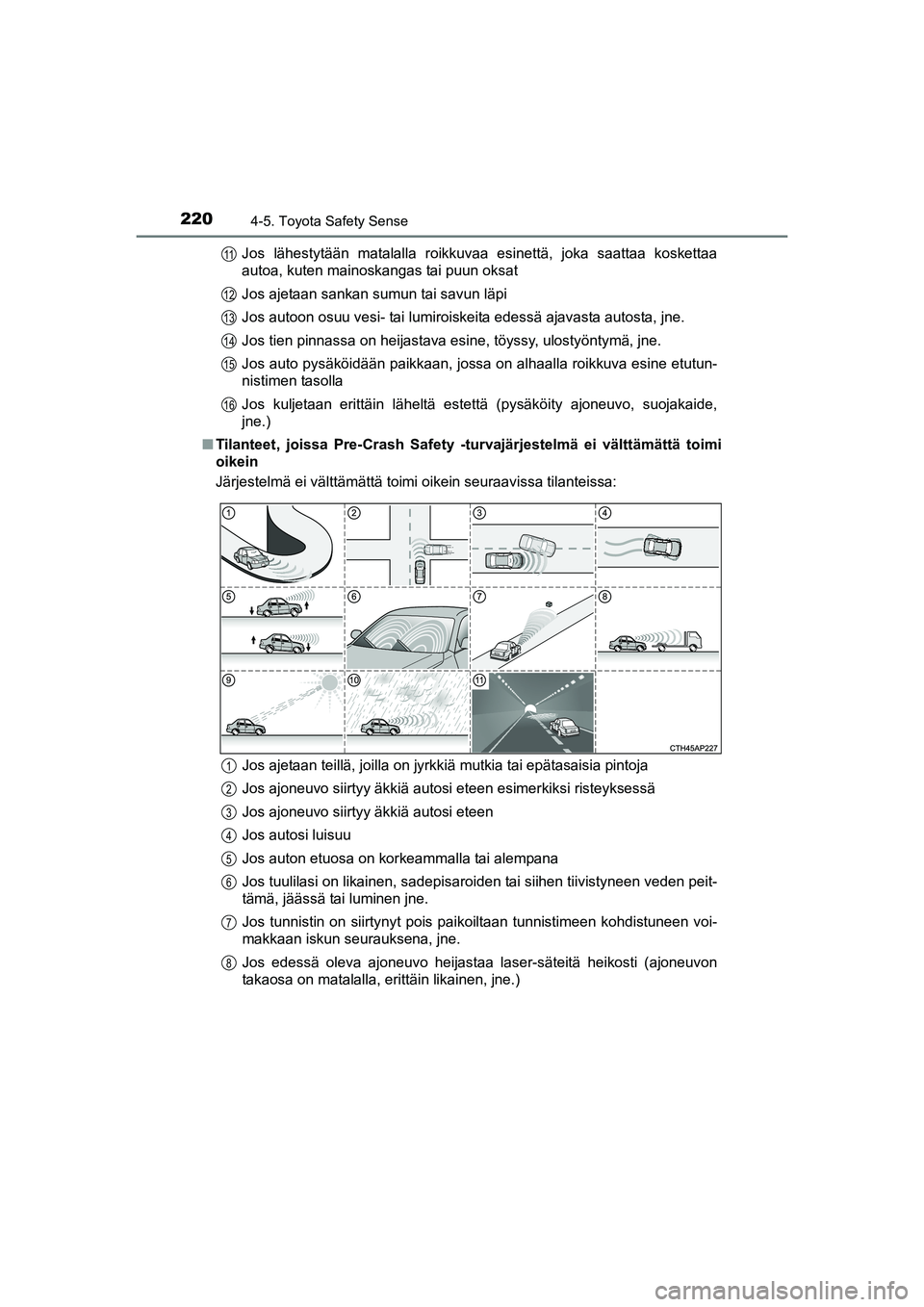

2204-5. Toyota Safety Sense
OM12J31FIJos lähestytään matalalla roikkuvaa esinettä, joka saattaa koskettaa
autoa, kuten mainoskangas tai puun oksat
Jos ajetaan sankan sumun tai savun läpi
Jos autoon osuu vesi- tai lumiroiskeita edessä ajavasta autosta, jne.
Jos tien pinnassa on heijastava esine, töyssy, ulostyöntymä, jne.
Jos auto pysäköidään paikkaan, jossa on alhaalla roikkuva esine etutun-
nistimen tasolla
Jos kuljetaan erittäin läheltä estettä (pysäköity ajoneuvo, suojakaide,
jne.)
n Tilanteet, joissa Pre-Crash Safety -tur vajärjestelmä ei välttämättä toimi
oikein
Järjestelmä ei välttämättä toimi oikein seuraavissa tilanteissa:
Jos ajetaan teillä, joilla on jyrkkiä mutkia tai epätasaisia pintoja
Jos ajoneuvo siirtyy äkkiä autosi eteen esimerkiksi risteyksessä
Jos ajoneuvo siirtyy äkkiä autosi eteen
Jos autosi luisuu
Jos auton etuosa on korkeammalla tai alempana
Jos tuulilasi on likainen, sadepisaroiden tai siihen tiivistyneen veden peit-
tämä, jäässä tai luminen jne.
Jos tunnistin on siirtynyt pois paikoiltaan tunnistimeen kohdistuneen voi-
makkaan iskun seurauksena, jne.
Jos edessä oleva ajoneuvo heijastaa laser-säteitä heikosti (ajoneuvon
takaosa on matalalla, erittäin likainen, jne.)
11
12
13
14
15
16
1
2
3
4
5
6
7
8
OM12J31FI.book Page 220 Friday, August 14, 2015 4:45 PM
