TOYOTA AURIS TOURING SPORTS 2017 Bruksanvisningar (in Swedish)
Manufacturer: TOYOTA, Model Year: 2017, Model line: AURIS TOURING SPORTS, Model: TOYOTA AURIS TOURING SPORTS 2017Pages: 606, PDF Size: 26.12 MB

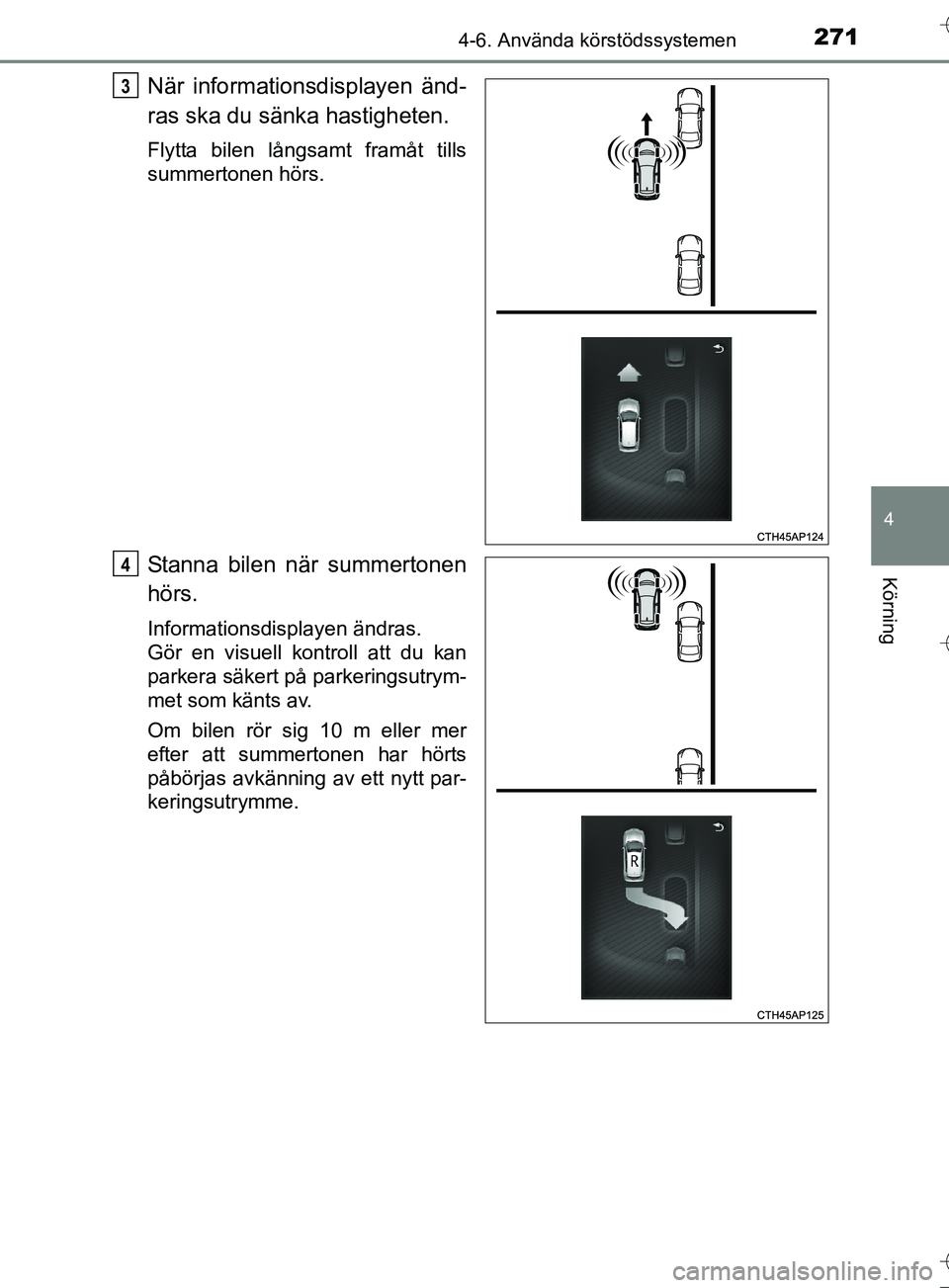

Page 271 of 606

2714-6. Använda körstödssystemen
OM12L13SE
4
Körning
När informationsdisplayen änd-
ras ska du sänka hastigheten.
Flytta bilen långsamt framåt tills
summertonen hörs.
Stanna bilen när summertonen
hörs.
Informationsdisplayen ändras.
Gör en visuell kontroll att du kan
parkera säkert på parkeringsutrym-
met som känts av.
Om bilen rör sig 10 m eller mer
efter att summertonen har hörts
påbörjas avkänning av ett nytt par-
keringsutrymme.
3
4
OM12L13SE_Auris_TS.book Page 271 Thursday, September 22, 2016 10:43 AM

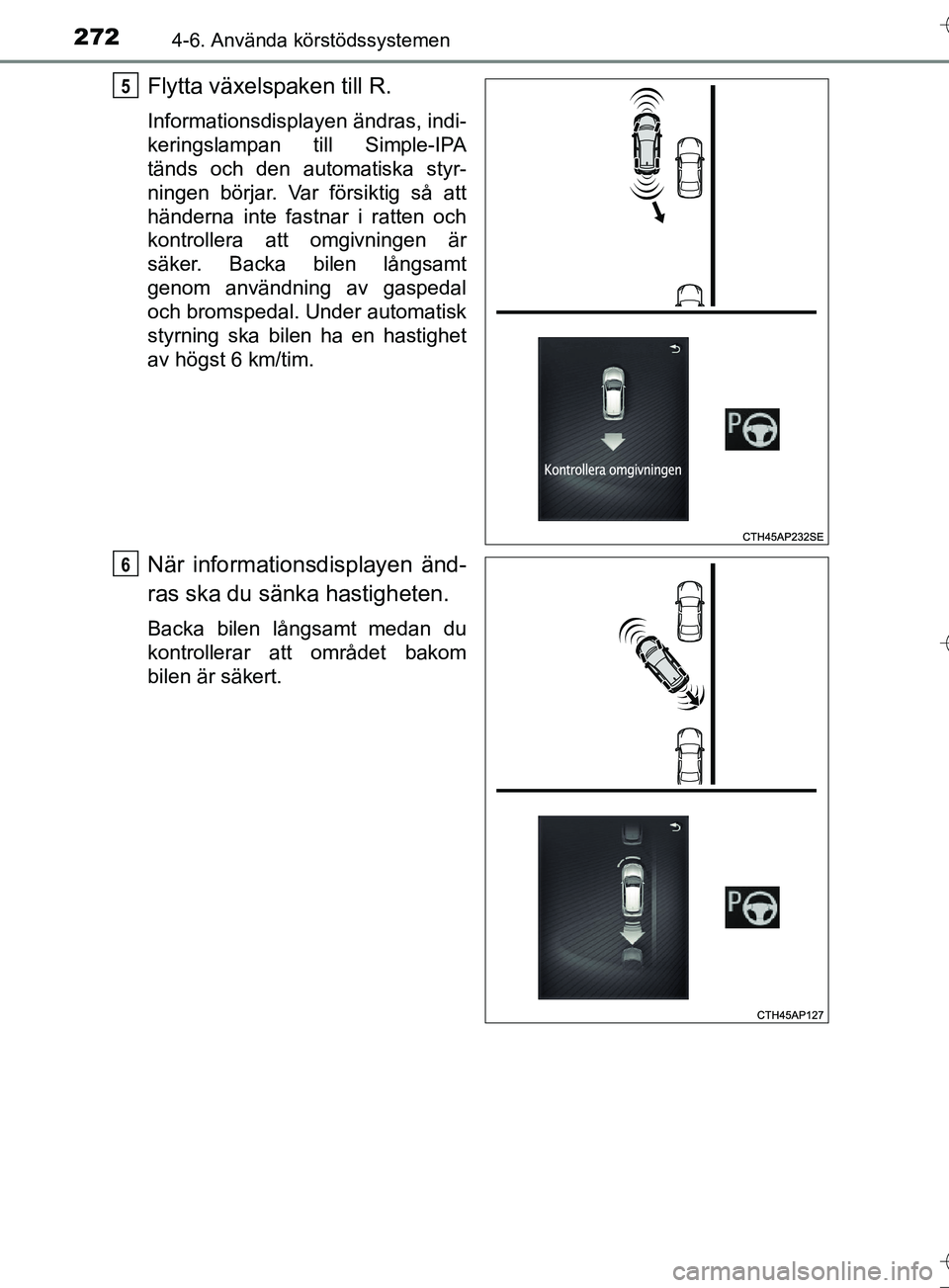

Page 272 of 606

2724-6. Använda körstödssystemen
OM12L13SE
Flytta växelspaken till R.
Informationsdisplayen ändras, indi-
keringslampan till Simple-IPA
tänds och den automatiska styr-
ningen börjar. Var försiktig så att
händerna inte fastnar i ratten och
kontrollera att omgivningen är
säker. Backa bilen långsamt
genom användning av gaspedal
och bromspedal. Under automatisk
styrning ska bilen ha en hastighet
av högst 6 km/tim.
När informationsdisplayen änd-
ras ska du sänka hastigheten.
Backa bilen långsamt medan du
kontrollerar att området bakom
bilen är säkert.
5
6
OM12L13SE_Auris_TS.book Page 272 Thursday, September 22, 2016 10:43 AM

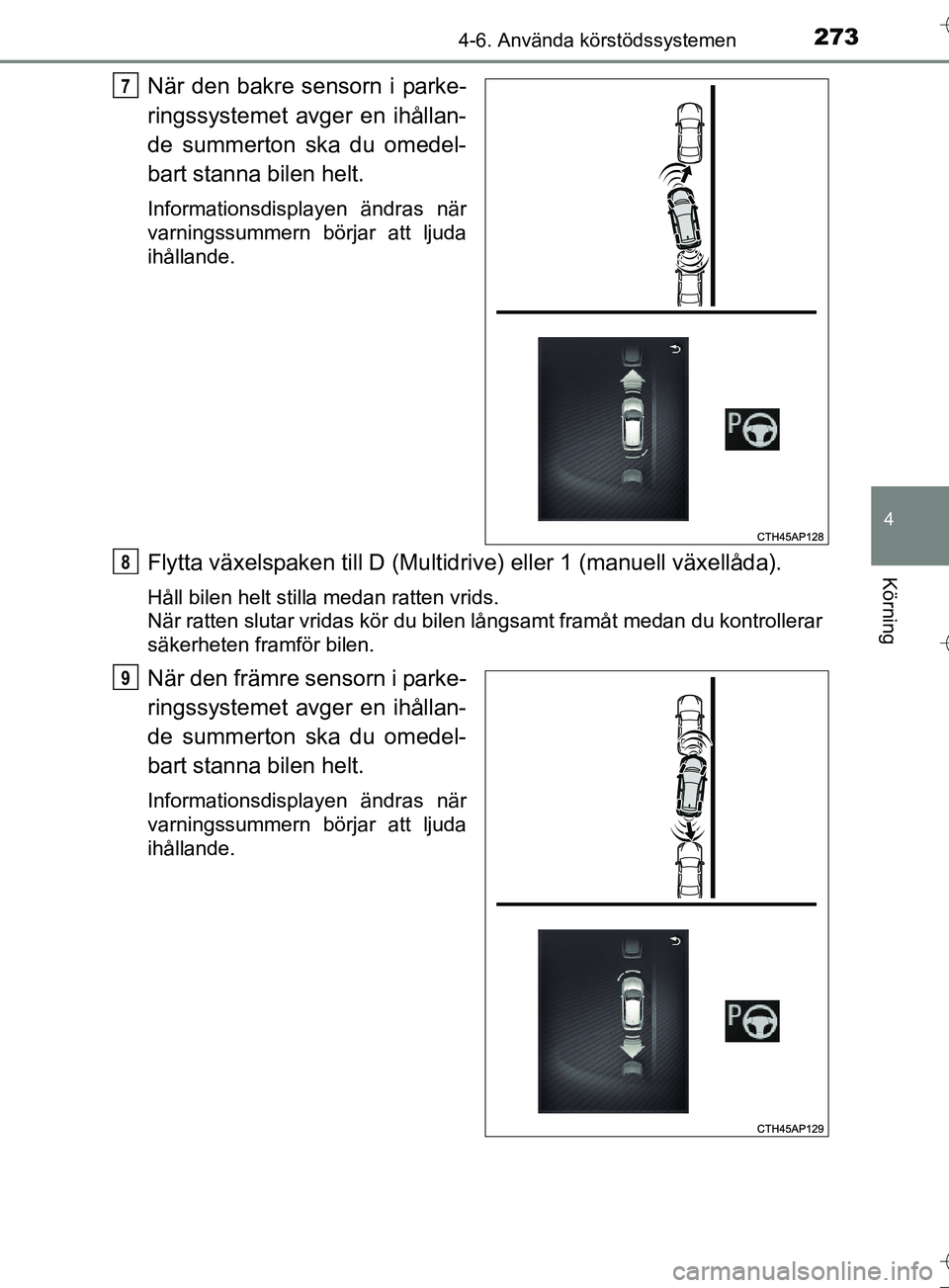

Page 273 of 606

2734-6. Använda körstödssystemen
OM12L13SE
4
Körning
När den bakre sensorn i parke-
ringssystemet avger en ihållan-
de summerton ska du omedel-
bart stanna bilen helt.
Informationsdisplayen ändras när
varningssummern börjar att ljuda
ihållande.
Flytta växelspaken till D (Multidrive) eller 1 (manuell växellåda).
Håll bilen helt stilla medan ratten vrids.
När ratten slutar vridas kör du bilen långsamt framåt medan du kontrollerar
säkerheten framför bilen.
När den främre sensorn i parke-
ringssystemet avger en ihållan-
de summerton ska du omedel-
bart stanna bilen helt.
Informationsdisplayen ändras när
varningssummern börjar att ljuda
ihållande.
7
8
9
OM12L13SE_Auris_TS.book Page 273 Thursday, September 22, 2016 10:43 AM

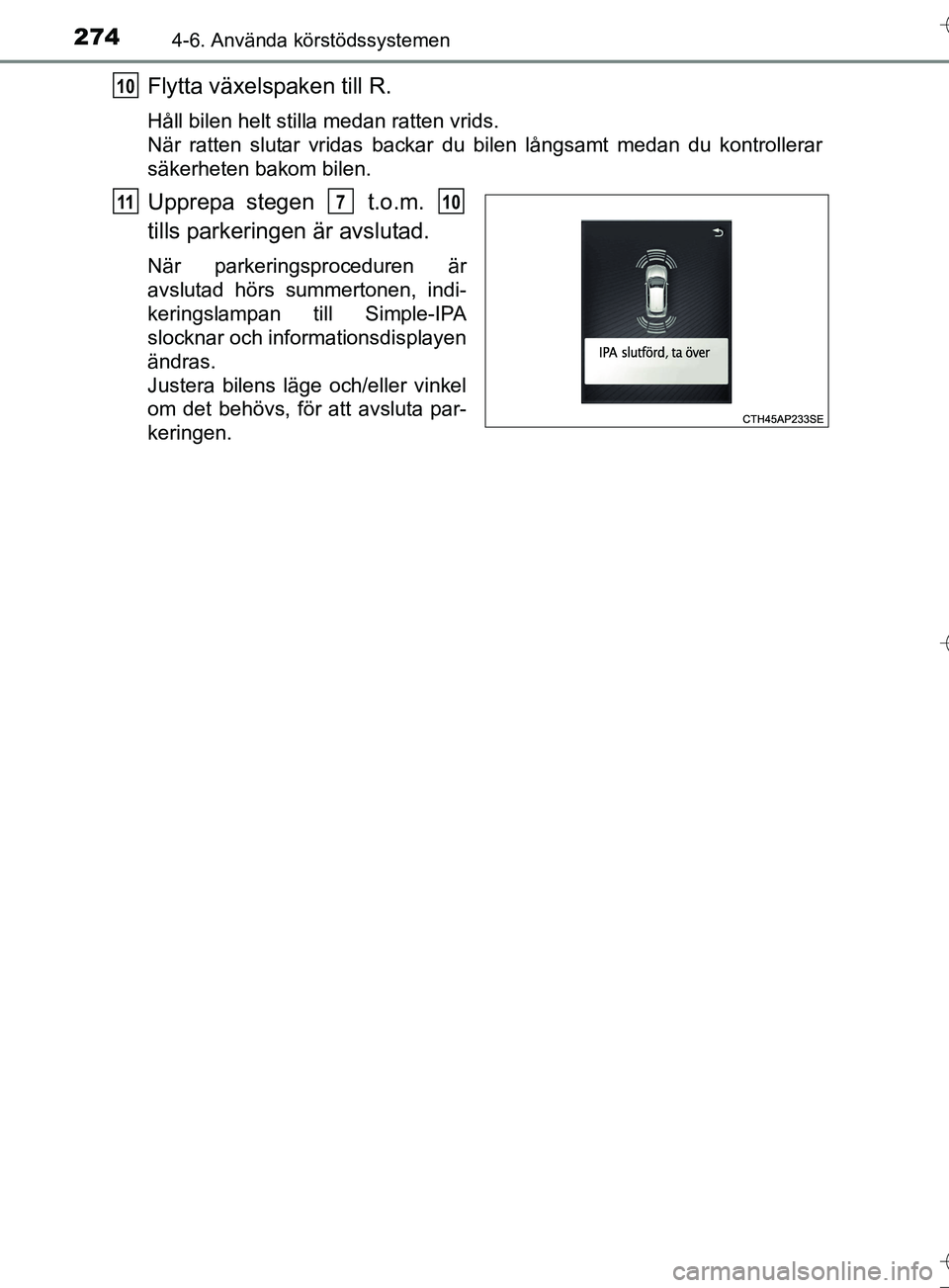

Page 274 of 606

2744-6. Använda körstödssystemen
OM12L13SE
Flytta växelspaken till R.
Håll bilen helt stilla medan ratten vrids.
När ratten slutar vridas backar du bilen långsamt medan du kontrollerar
säkerheten bakom bilen.
Upprepa stegen t.o.m.
tills parkeringen är avslutad.
När parkeringsproceduren är
avslutad hörs summertonen, indi-
keringslampan till Simple-IPA
slocknar och informationsdisplayen
ändras.
Justera bilens läge och/eller vinkel
om det behövs, för att avsluta par-
keringen.
10
11710
OM12L13SE_Auris_TS.book Page 274 Thursday, September 22, 2016 10:43 AM

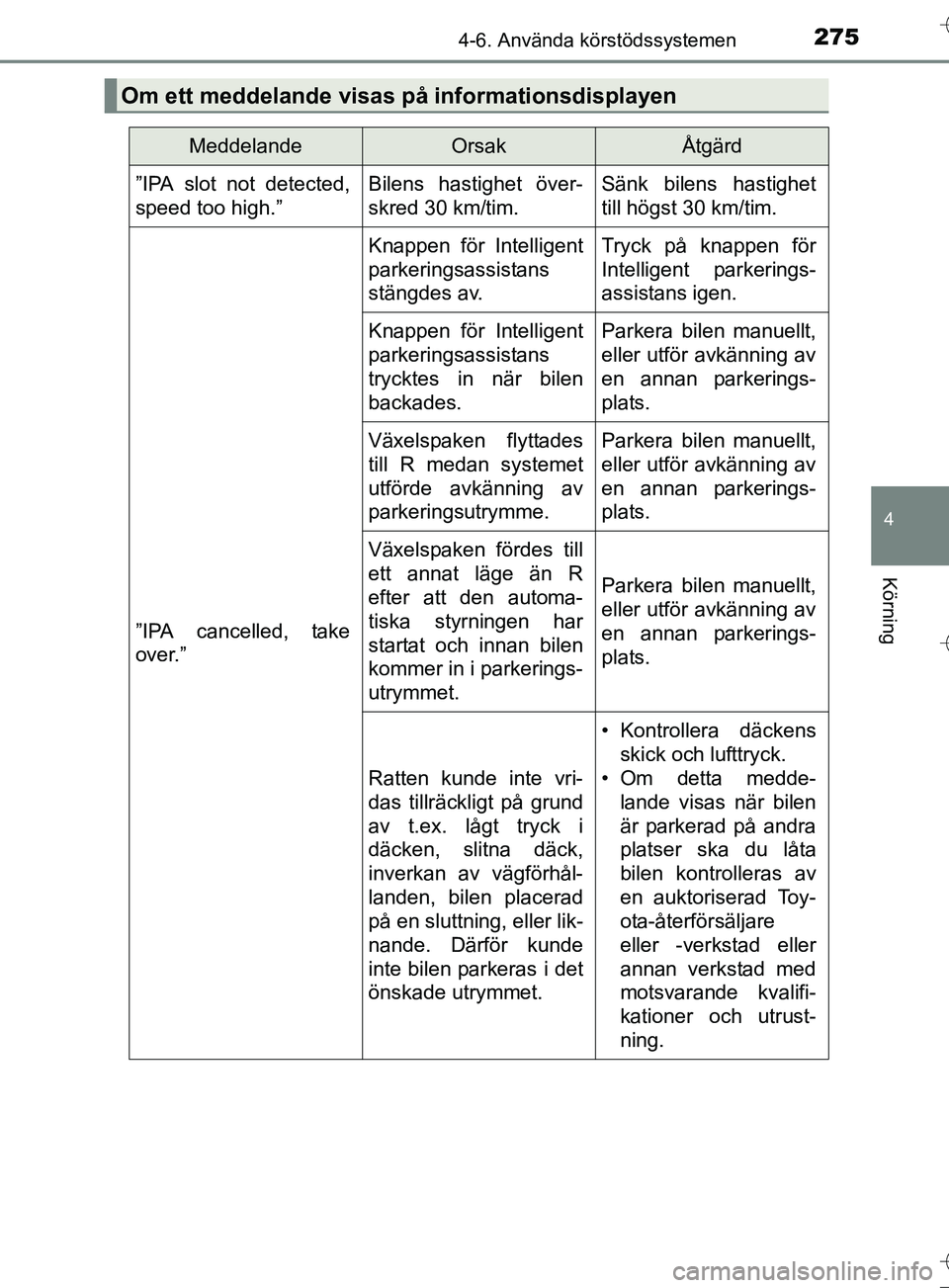

Page 275 of 606

2754-6. Använda körstödssystemen
OM12L13SE
4
Körning
Om ett meddelande visas på informationsdisplayen
MeddelandeOrsakÅtgärd
”IPA slot not detected,
speed too high.” Bilens hastighet över-
skred 30 km/tim.Sänk bilens hastighet
till högst 30 km/tim.
”IPA cancelled, take
over.”
Knappen för Intelligent
parkeringsassistans
stängdes av.Tryck på knappen för
Intelligent parkerings-
assistans igen.
Knappen för Intelligent
parkeringsassistans
trycktes in när bilen
backades.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Växelspaken flyttades
till R medan systemet
utförde avkänning av
parkeringsutrymme.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Växelspaken fördes till
ett annat läge än R
efter att den automa-
tiska styrningen har
startat och innan bilen
kommer in i parkerings-
utrymmet.
Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Ratten kunde inte vri-
das tillräckligt på grund
av t.ex. lågt tryck i
däcken, slitna däck,
inverkan av vägförhål-
landen, bilen placerad
på en sluttning, eller lik-
nande. Därför kunde
inte bilen parkeras i det
önskade utrymmet.
• Kontrollera däckens
skick och lufttryck.
• Om detta medde- lande visas när bilen
är parkerad på andra
platser ska du låta
bilen kontrolleras av
en auktoriserad Toy-
ota-återförsäljare
eller -verkstad eller
annan verkstad med
motsvarande kvalifi-
kationer och utrust-
ning.
OM12L13SE_Auris_TS.book Page 275 Thursday, September 22, 2016 10:43 AM

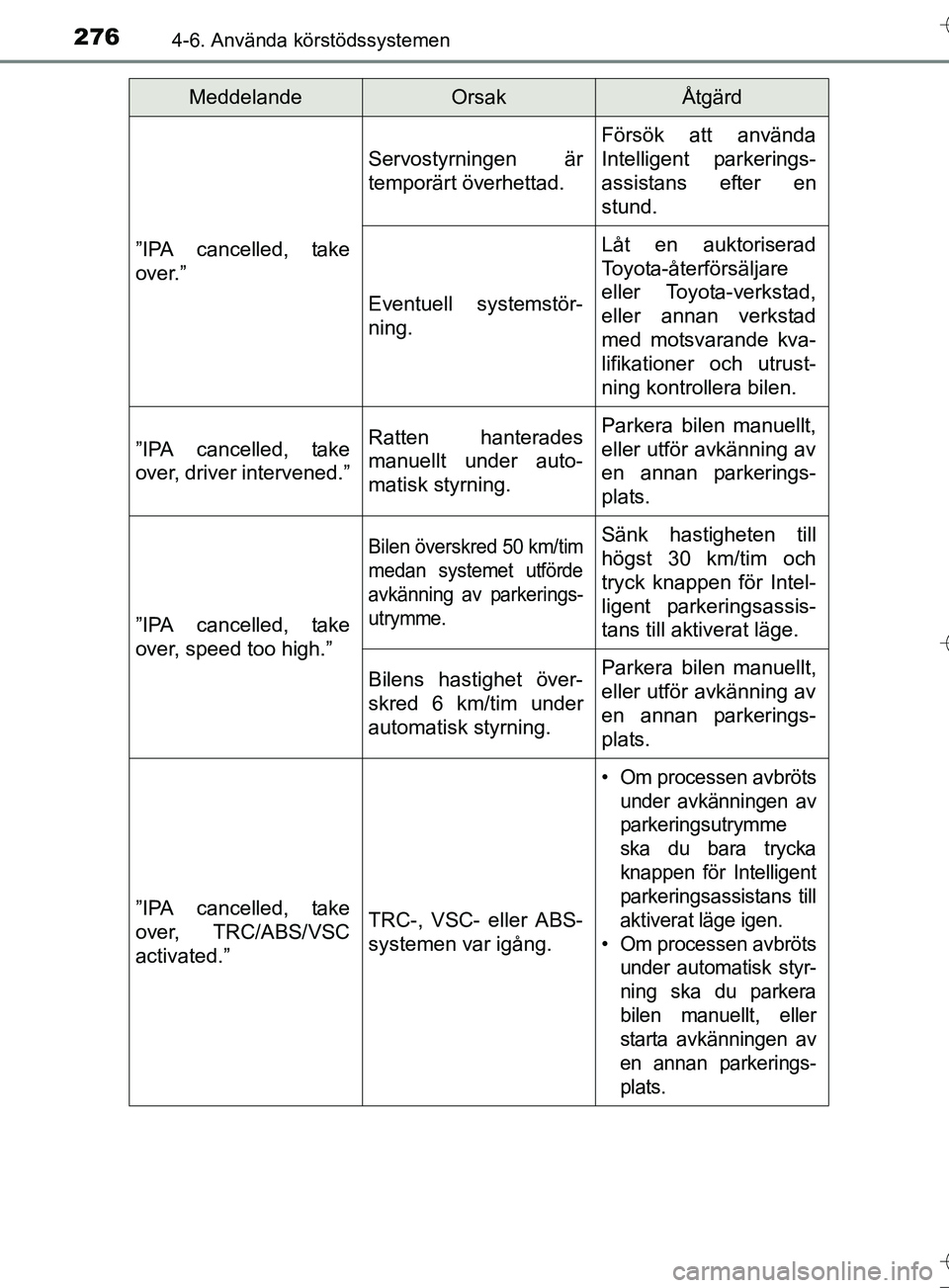

Page 276 of 606

2764-6. Använda körstödssystemen
OM12L13SE
”IPA cancelled, take
over.”
Servostyrningen är
temporärt överhettad.
Försök att använda
Intelligent parkerings-
assistans efter en
stund.
Eventuell systemstör-
ning.
Låt en auktoriserad
Toyota-återförsäljare
eller Toyota-verkstad,
eller annan verkstad
med motsvarande kva-
lifikationer och utrust-
ning kontrollera bilen.
”IPA cancelled, take
over, driver intervened.”Ratten hanterades
manuellt under auto-
matisk styrning.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
”IPA cancelled, take
over, speed too high.”
Bilen överskred 50 km/tim
medan systemet utförde
avkänning av parkerings-
utrymme.Sänk hastigheten till
högst 30 km/tim och
tryck knappen för Intel-
ligent parkeringsassis-
tans till aktiverat läge.
Bilens hastighet över-
skred 6 km/tim under
automatisk styrning.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
”IPA cancelled, take
over, TRC/ABS/VSC
activated.”TRC-, VSC- eller ABS-
systemen var igång.
• Om processen avbrötsunder avkänningen av
parkeringsutrymme
ska du bara trycka
knappen för Intelligent
parkeringsassistans till
aktiverat läge igen.
• Om processen avbröts under automatisk styr-
ning ska du parkera
bilen manuellt, eller
starta avkänningen av
en annan parkerings-
plats.
MeddelandeOrsakÅtgärd
OM12L13SE_Auris_TS.book Page 276 Thursday, September 22, 2016 10:43 AM

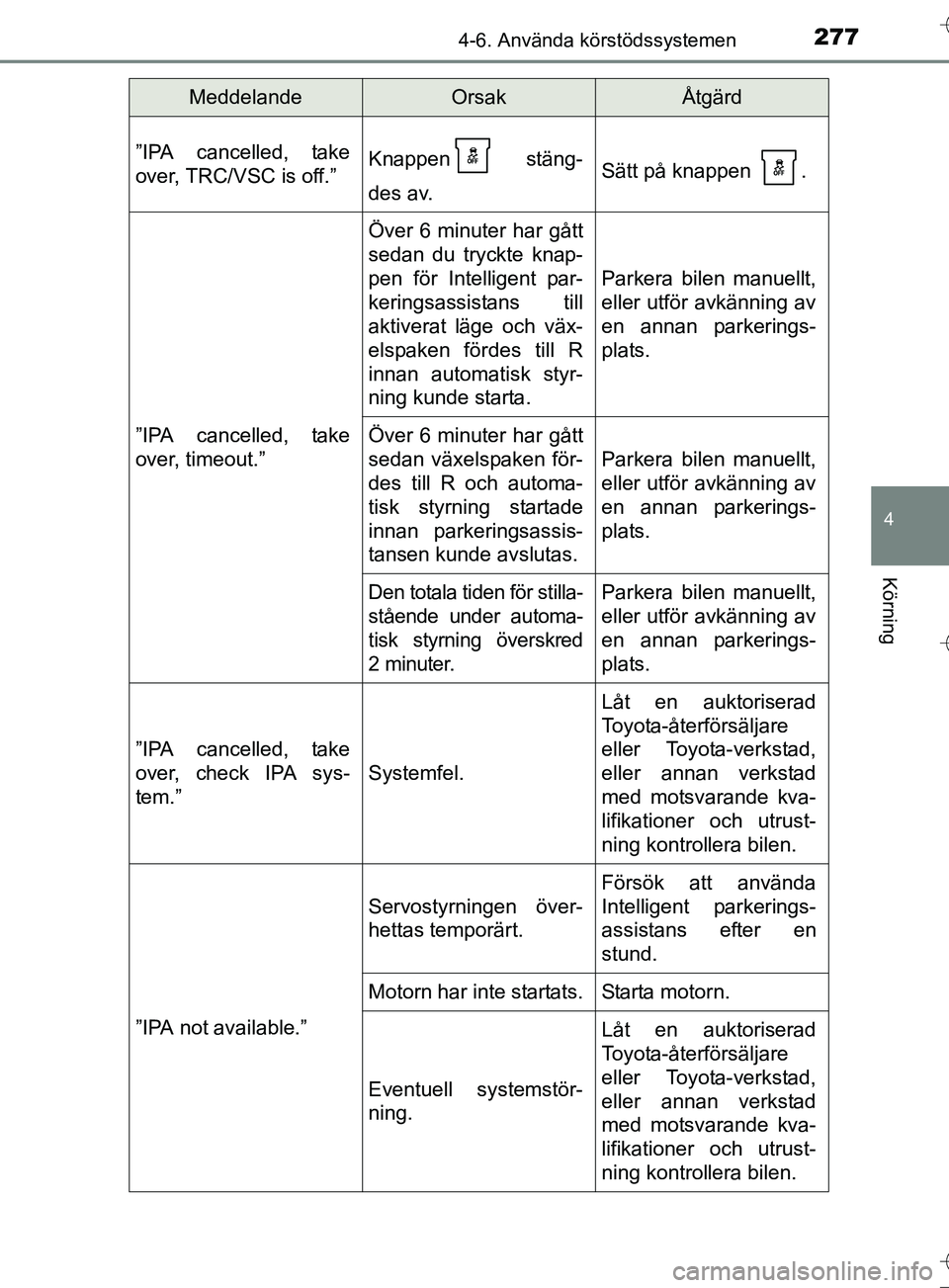

Page 277 of 606

2774-6. Använda körstödssystemen
OM12L13SE
4
Körning
”IPA cancelled, take
over, TRC/VSC is off.”Knappen stäng-
des av.Sätt på knappen .
”IPA cancelled, take
over, timeout.”
Över 6 minuter har gått
sedan du tryckte knap-
pen för Intelligent par-
keringsassistans till
aktiverat läge och väx-
elspaken fördes till R
innan automatisk styr-
ning kunde starta.
Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Över 6 minuter har gått
sedan växelspaken för-
des till R och automa-
tisk styrning startade
innan parkeringsassis-
tansen kunde avslutas.
Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Den totala tiden för stilla-
stående under automa-
tisk styrning överskred
2 minuter.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
”IPA cancelled, take
over, check IPA sys-
tem.”
Systemfel.
Låt en auktoriserad
Toyota-återförsäljare
eller Toyota-verkstad,
eller annan verkstad
med motsvarande kva-
lifikationer och utrust-
ning kontrollera bilen.
”IPA not available.”
Servostyrningen över-
hettas temporärt.
Försök att använda
Intelligent parkerings-
assistans efter en
stund.
Motorn har inte startats.Starta motorn.
Eventuell systemstör-
ning.
Låt en auktoriserad
Toyota-återförsäljare
eller Toyota-verkstad,
eller annan verkstad
med motsvarande kva-
lifikationer och utrust-
ning kontrollera bilen.
MeddelandeOrsakÅtgärd
OM12L13SE_Auris_TS.book Page 277 Thursday, September 22, 2016 10:43 AM

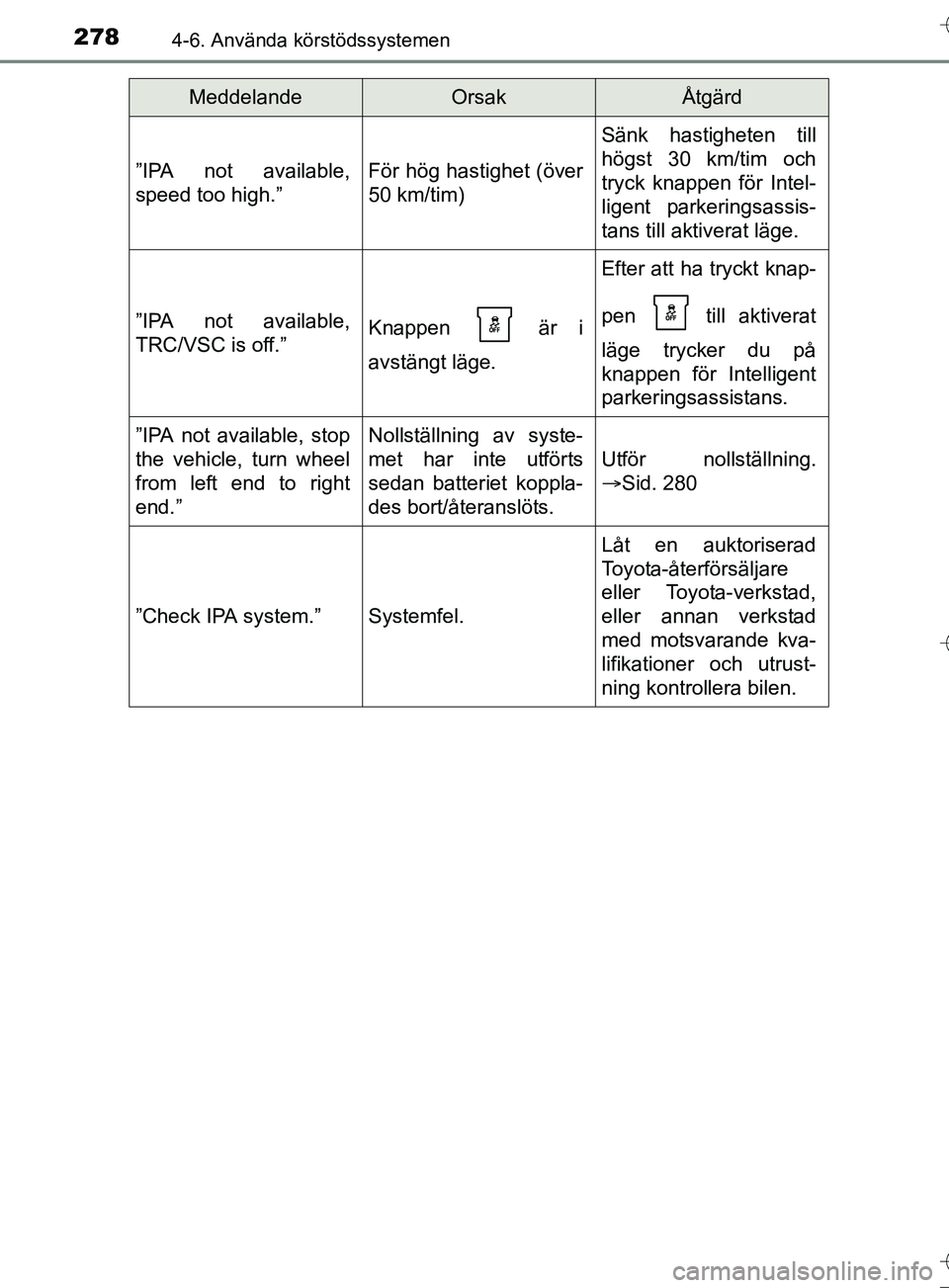

Page 278 of 606

2784-6. Använda körstödssystemen
OM12L13SE
”IPA not available,
speed too high.”För hög hastighet (över
50 km/tim)
Sänk hastigheten till
högst 30 km/tim och
tryck knappen för Intel-
ligent parkeringsassis-
tans till aktiverat läge.
”IPA not available,
TRC/VSC is off.”Knappen är i
avstängt läge.
Efter att ha tryckt knap-
pen till aktiverat
läge trycker du på
knappen för Intelligent
parkeringsassistans.
”IPA not available, stop
the vehicle, turn wheel
from left end to right
end.”Nollställning av syste-
met har inte utförts
sedan batteriet koppla-
des bort/återanslöts.
Utför nollställning.
Sid. 280
”Check IPA system.”Systemfel.
Låt en auktoriserad
Toyota-återförsäljare
eller Toyota-verkstad,
eller annan verkstad
med motsvarande kva-
lifikationer och utrust-
ning kontrollera bilen.
MeddelandeOrsakÅtgärd
OM12L13SE_Auris_TS.book Page 278 Thursday, September 22, 2016 10:43 AM

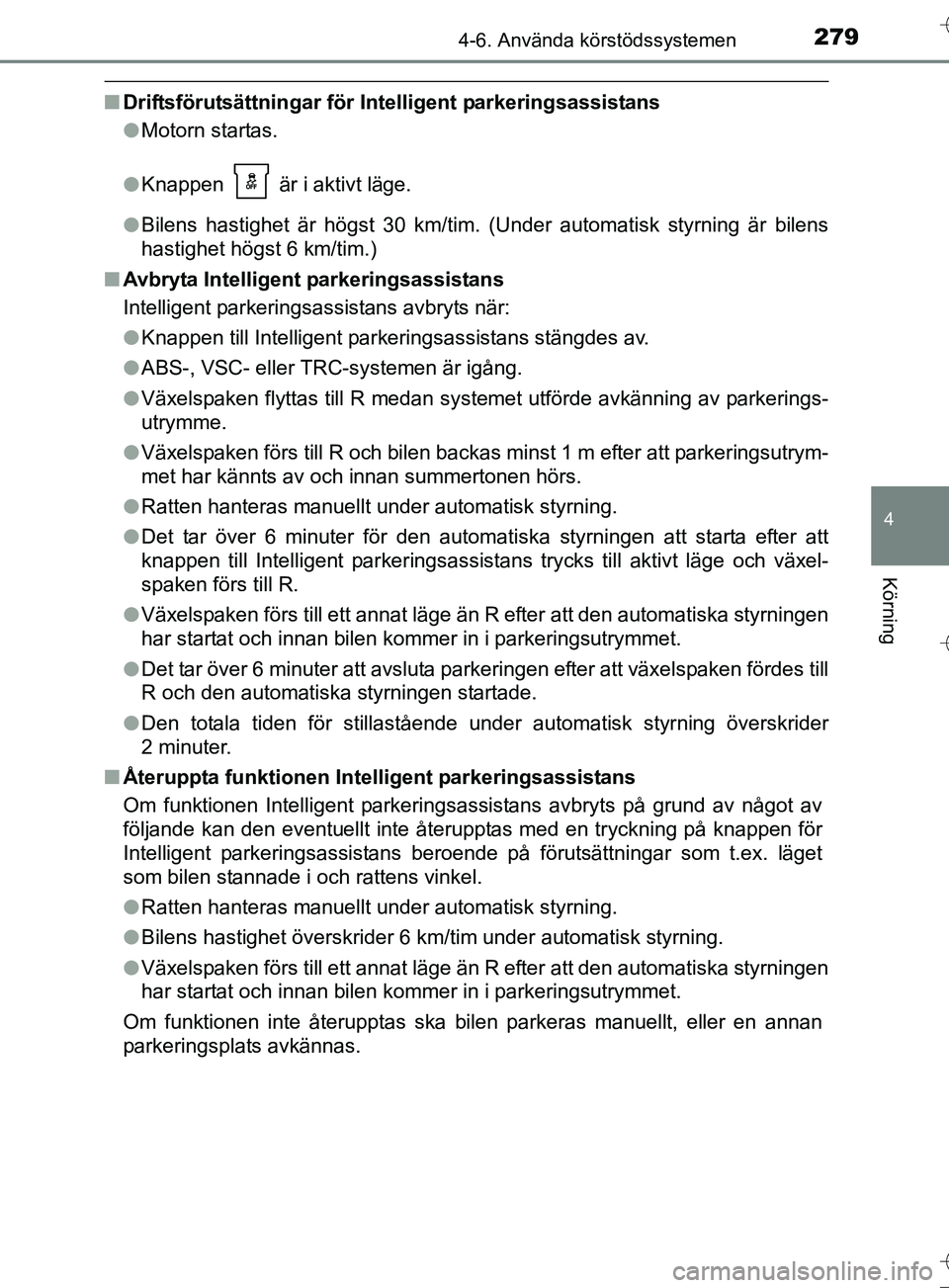

Page 279 of 606

2794-6. Använda körstödssystemen
OM12L13SE
4
Körning
nDriftsförutsättningar för In telligent parkeringsassistans
l Motorn startas.
l Knappen är i aktivt läge.
l Bilens hastighet är högst 30 km/tim. (U nder automatisk styrning är bilens
hastighet högst 6 km/tim.)
n Avbryta Intelligent parkeringsassistans
Intelligent parkeringsassistans avbryts när:
lKnappen till Intelligent parkeringsassistans stängdes av.
l ABS-, VSC- eller TRC-systemen är igång.
l Växelspaken flyttas till R medan systemet utförde avkänning av parkerings-
utrymme.
l Växelspaken förs till R och bilen backas minst 1 m efter att parkeringsutrym-
met har kännts av och innan summertonen hörs.
l Ratten hanteras manuellt under automatisk styrning.
l Det tar över 6 minuter för den automatiska styrningen att starta efter att
knappen till Intelligent parkeringsassistans trycks till aktivt läge och växel-
spaken förs till R.
l Växelspaken förs till ett annat läge än R efter att den automatiska styrningen
har startat och innan bilen kommer in i parkeringsutrymmet.
l Det tar över 6 minuter att avsluta parkeringen efter att växelspaken fördes till
R och den automatiska styrningen startade.
l Den totala tiden för stillastående under automatisk styrning överskrid\
er
2 minuter.
n Återuppta funktionen Intelli gent parkeringsassistans
Om funktionen Intelligent parkeringsassistans avbryts på grund av något av
följande kan den eventuellt inte återupptas med en tryckning på knappen för
Intelligent parkeringsassistans beroende på förutsättningar som t.ex. läget
som bilen stannade i och rattens vinkel.
l Ratten hanteras manuellt under automatisk styrning.
l Bilens hastighet överskrider 6 km/tim under automatisk styrning.
l Växelspaken förs till ett annat läge än R efter att den automatiska styrningen
har startat och innan bilen kommer in i parkeringsutrymmet.
Om funktionen inte återupptas ska bilen parkeras manuellt, eller en annan
parkeringsplats avkännas.
OM12L13SE_Auris_TS.book Page 279 Thursday, September 22, 2016 10:43 AM

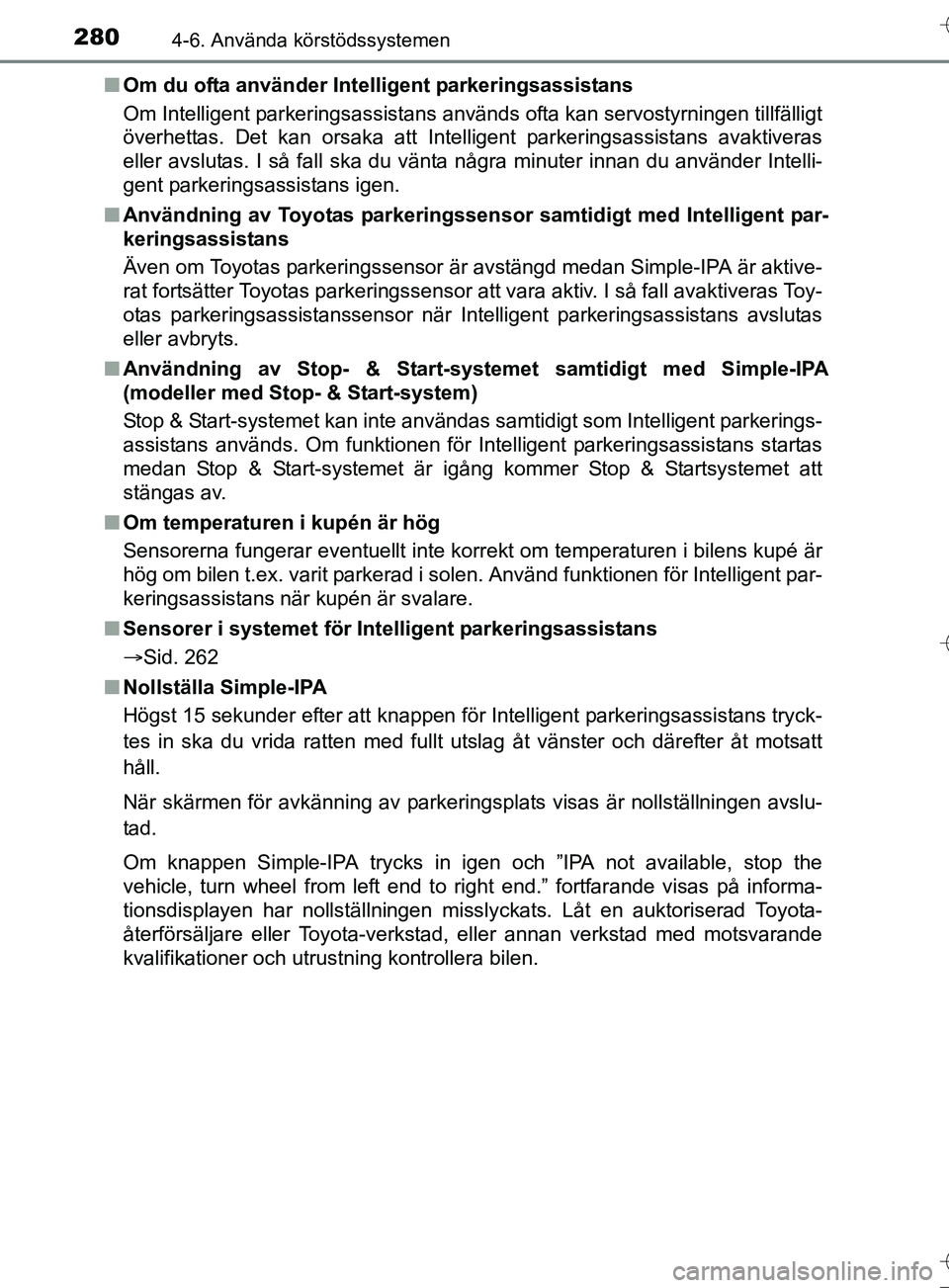

Page 280 of 606

2804-6. Använda körstödssystemen
OM12L13SEn
Om du ofta använder Inte lligent parkeringsassistans
Om Intelligent parkeringsassistans används ofta kan servostyrningen tillfälligt
överhettas. Det kan orsaka att Intelligent parkeringsassistans avaktiveras
eller avslutas. I så fall ska du vänta några minuter innan du använder Intelli-
gent parkeringsassistans igen.
n Användning av Toyotas parkeringssen sor samtidigt med Intelligent par-
keringsassistans
Även om Toyotas parkeringssensor är avstängd medan Simple-IPA är aktive-
rat fortsätter Toyotas parkeringssensor att vara aktiv. I så fall avaktiveras Toy-
otas parkeringsassistanssensor när Intelligent parkeringsassistans avslutas
eller avbryts.
n Användning av Stop- & Start-syst emet samtidigt med Simple-IPA
(modeller med Stop- & Start-system)
Stop & Start-systemet kan inte användas samtidigt som Intelligent parkerings-
assistans används. Om funktionen för Intelligent parkeringsassistans startas
medan Stop & Start-systemet är igång kommer Stop & Startsystemet att
stängas av.
n Om temperaturen i kupén är hög
Sensorerna fungerar eventuellt inte korrekt om temperaturen i bilens kupé är
hög om bilen t.ex. varit parkerad i solen. Använd funktionen för Intelligent par-
keringsassistans när kupén är svalare.
n Sensorer i systemet för Inte lligent parkeringsassistans
Sid. 262
n Nollställa Simple-IPA
Högst 15 sekunder efter att knappen för Intelligent parkeringsassistans tryck-
tes in ska du vrida ratten med fullt utslag åt vänster och därefter åt motsatt
håll.
När skärmen för avkänning av parkeringsplats visas är nollställningen avslu-
tad.
Om knappen Simple-IPA trycks in igen och ”IPA not available, stop the
vehicle, turn wheel from left end to right end.” fortfarande visas på informa-
tionsdisplayen har nollställningen misslyckats. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
OM12L13SE_Auris_TS.book Page 280 Thursday, September 22, 2016 10:43 AM
