Page 261 of 606

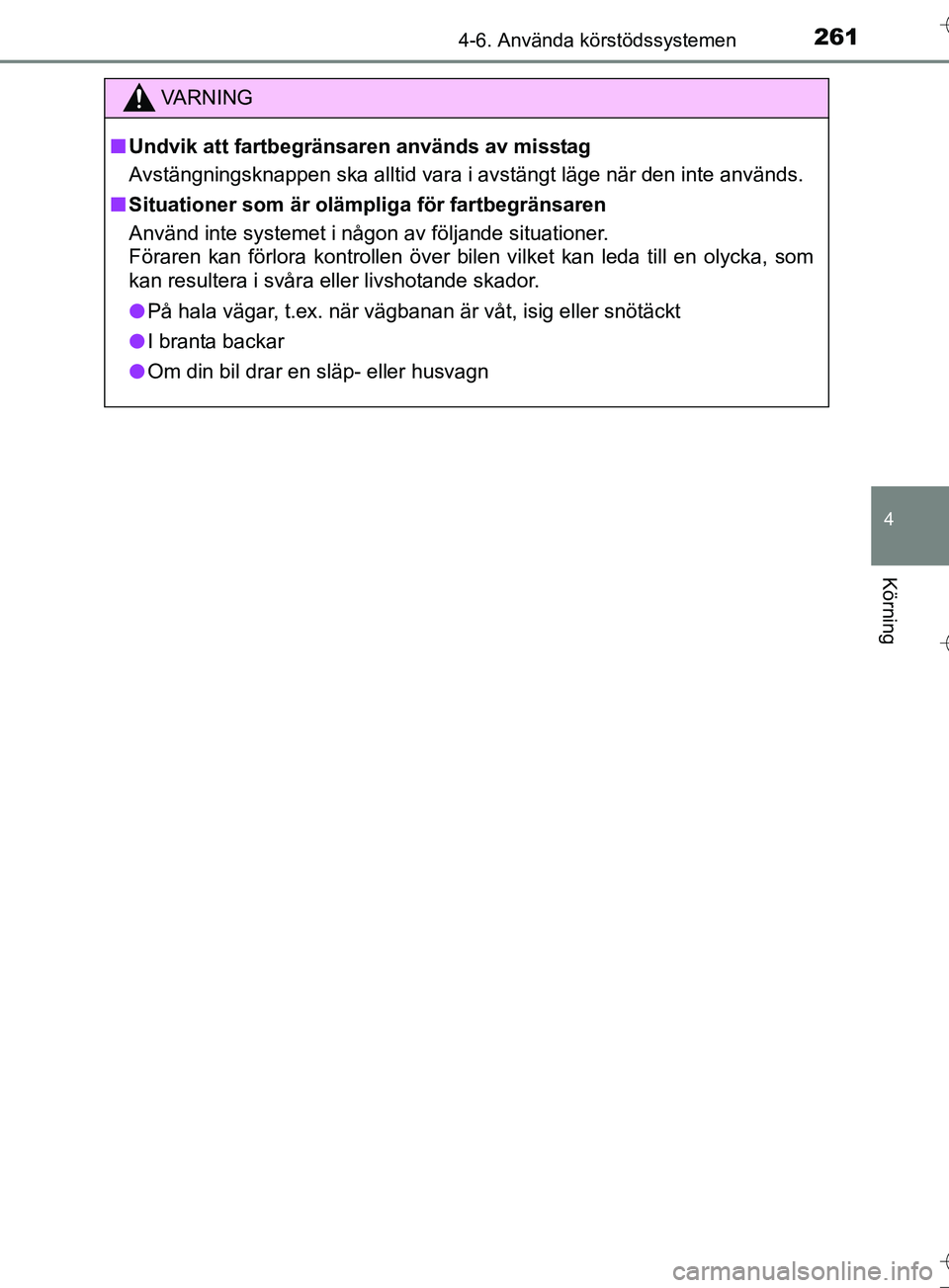

2614-6. Använda körstödssystemen
OM12L13SE
4
Körning
VA R N I N G
nUndvik att fartbegränsaren används av misstag
Avstängningsknappen ska alltid vara i avstängt läge när den inte används.
n Situationer som är oläm pliga för fartbegränsaren
Använd inte systemet i någon av följande situationer.
Föraren kan förlora kontrollen över bilen vilket kan leda till en olycka, som
kan resultera i svåra eller livshotande skador.
l På hala vägar, t.ex. när vägbanan är våt, isig eller snötäckt
l I branta backar
l Om din bil drar en släp- eller husvagn
OM12L13SE_Auris_TS.book Page 261 Thursday, September 22, 2016 10:43 AM
Page 262 of 606

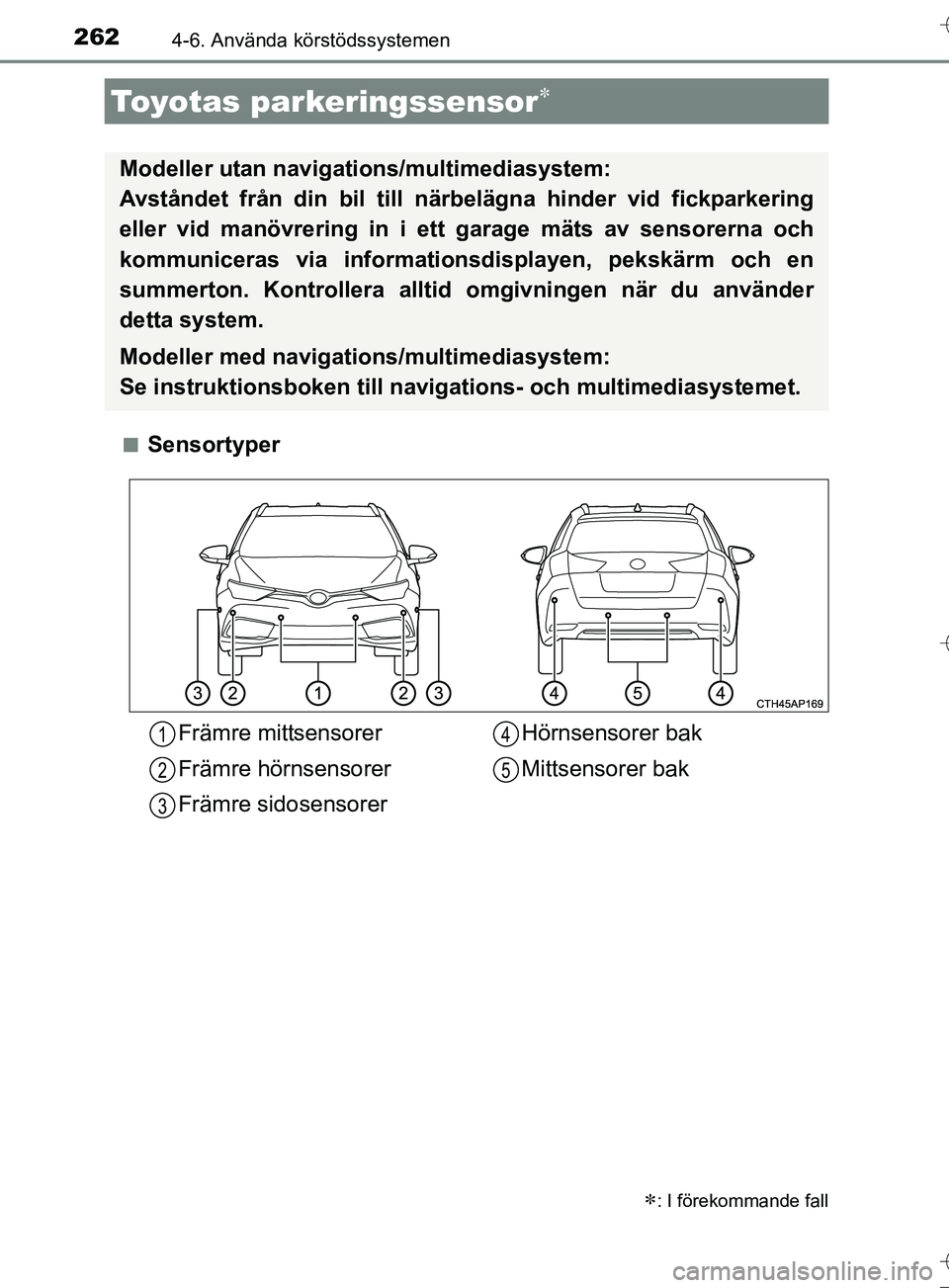

2624-6. Använda körstödssystemen
OM12L13SEn
Sensortyper
Toyotas parkeringssensor
: I förekommande fall
Modeller utan naviga
tions/multimediasystem:
Avståndet från din bil till nä rbelägna hinder vid fickparkering
eller vid manövrering in i ett ga rage mäts av sensorerna och
kommuniceras via informationsdisplayen, pekskärm och en
summerton. Kontrollera alltid omgivningen när du använder
detta system.
Modeller med navigations/multimediasystem:
Se instruktionsboken till navigations- och multimediasystemet.
Främre mittsensorer
Främre hörnsensorer
Främre sidosensorer Hörnsensorer bak
Mittsensorer bak1
2
3
4
5
OM12L13SE_Auris_TS.book Page 262 Thursday, September 22, 2016 10:43 AM
Page 263 of 606

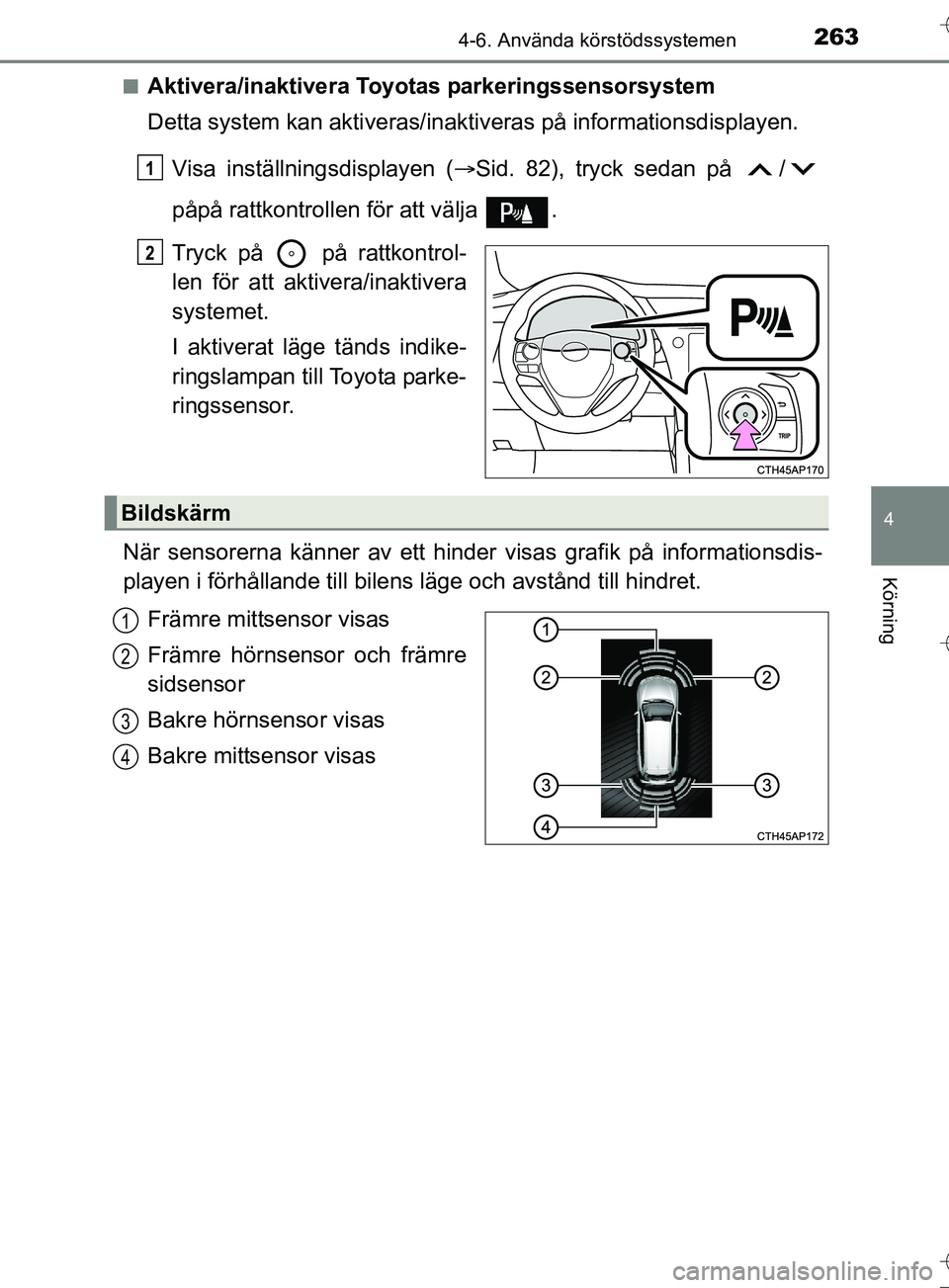

2634-6. Använda körstödssystemen
OM12L13SE
4
Körning
nAktivera/inaktivera Toyotas parkeringssensorsystem
Detta system kan aktiveras/inaktiveras på in formationsdisplayen.
Visa inställningsdisplayen ( Sid. 82), tryck sedan på /
påpå rattkontrollen för att välja .
Tryck på på rattkontrol-
len för att aktivera/inaktivera
systemet.
I aktiverat läge tänds indike-
ringslampan till Toyota parke-
ringssensor.
När sensorerna känner av ett hinder visas grafik på informationsdis-
playen i förhållande till bilens läge och avstånd till hindret. Främre mittsensor visas
Främre hörnsensor och främre
sidsensor
Bakre hörnsensor visas
Bakre mittsensor visas
1
2
Bildskärm
1
2
3
4
OM12L13SE_Auris_TS.book Page 263 Thursday, September 22, 2016 10:43 AM
Page 264 of 606

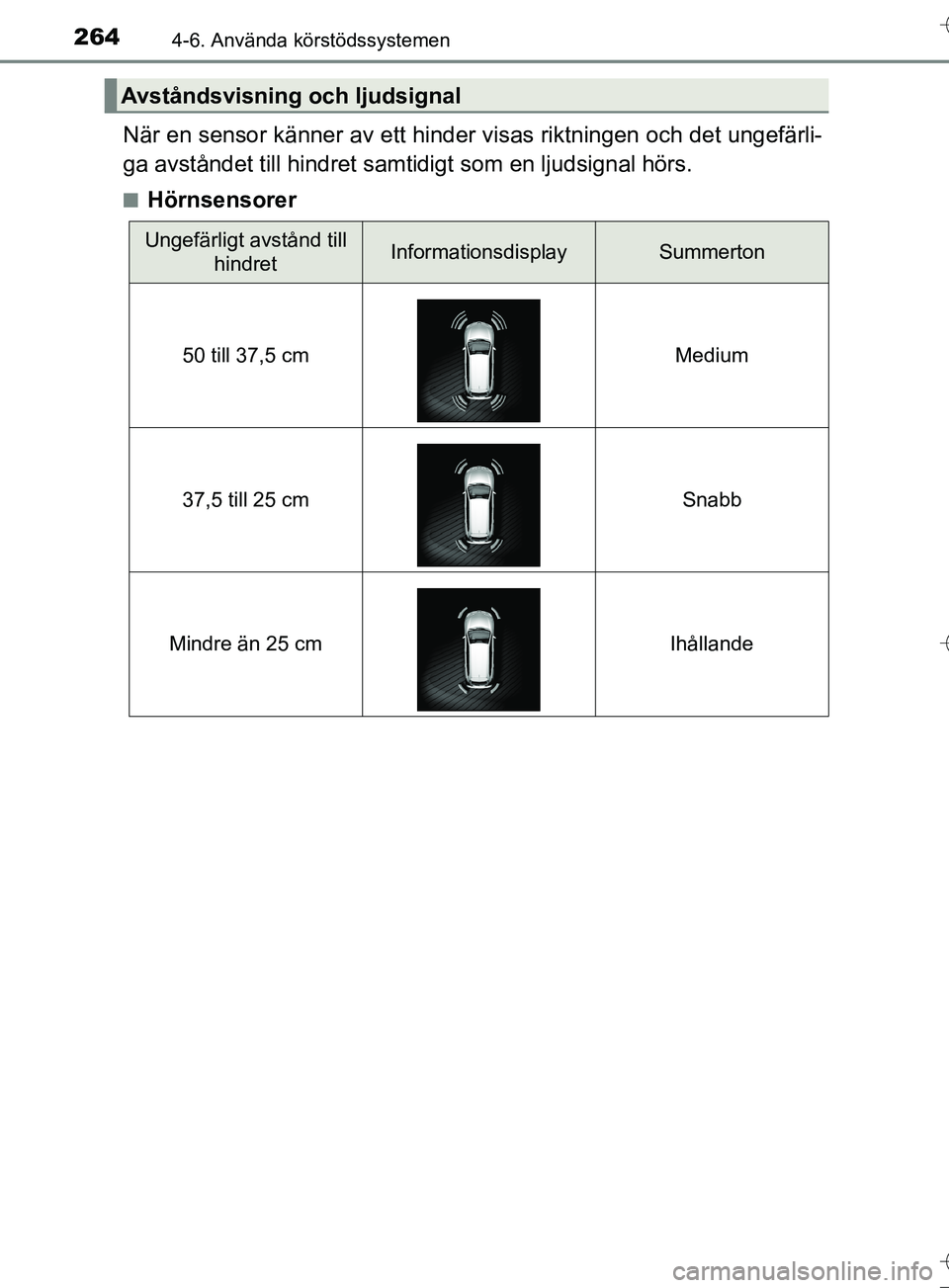

2644-6. Använda körstödssystemen
OM12L13SE
När en sensor känner av ett hinder visas riktningen och det ungefärli-
ga avståndet till hindret samtidigt som en ljudsignal hörs.
nHörnsensorer
Avståndsvisning och ljudsignal
Ungefärligt avstånd till
hindretInformationsdisplaySummerton
50 till 37,5 cm Medium
37,5 till 25 cm Snabb
Mindre än 25 cm Ihållande
OM12L13SE_Auris_TS.book Page 264 Thursday, September 22, 2016 10:43 AM

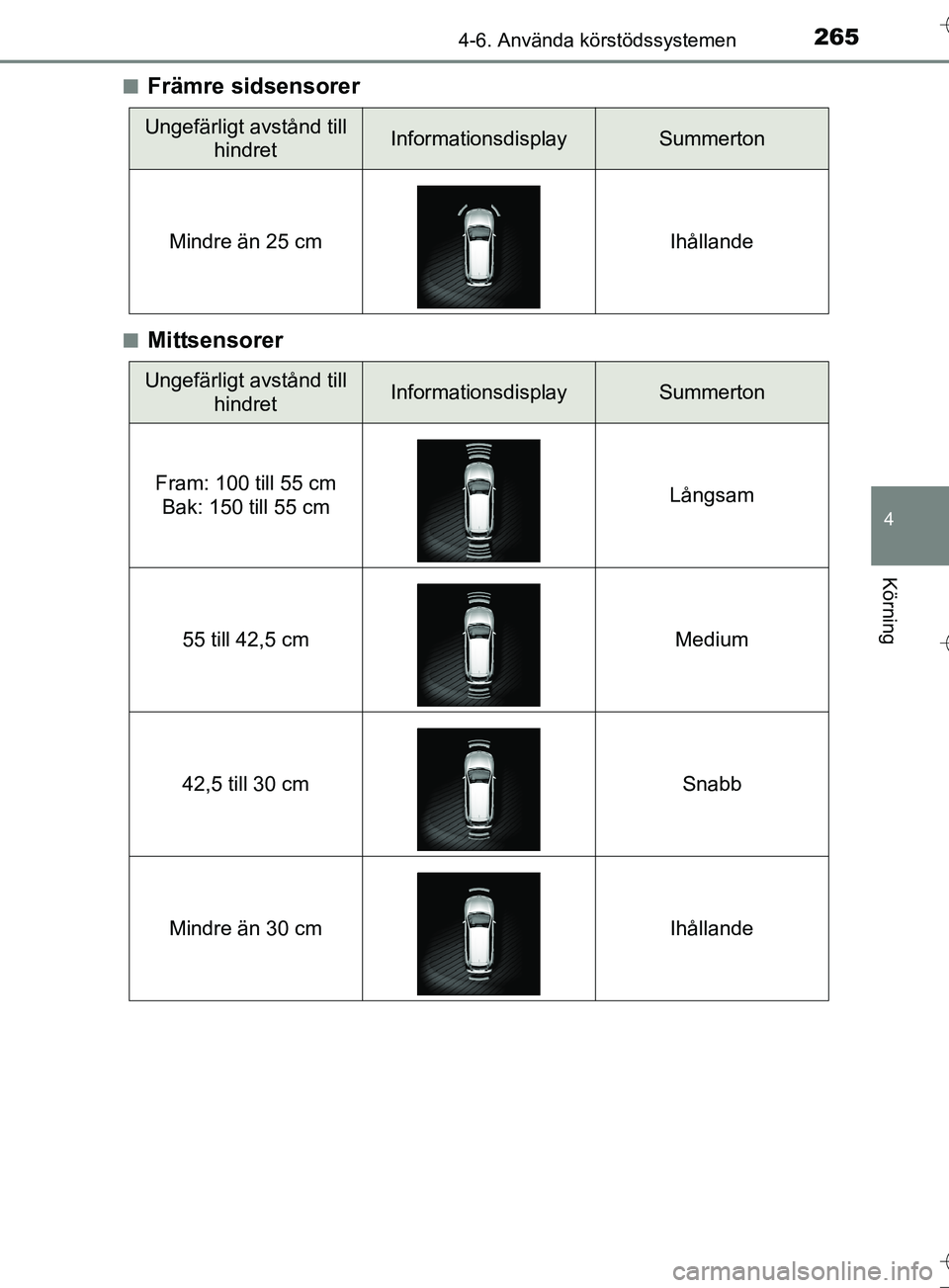

Page 265 of 606

2654-6. Använda körstödssystemen
OM12L13SE
4
Körning
nFrämre sidsensorer
nMittsensorer
Ungefärligt avstånd till hindretInformationsdisplaySummerton
Mindre än 25 cm Ihållande
Ungefärligt avstånd till hindretInformationsdisplaySummerton
Fram: 100 till 55 cm Bak: 150 till 55 cm Långsam
55 till 42,5 cm Medium
42,5 till 30 cm Snabb
Mindre än 30 cm Ihållande
OM12L13SE_Auris_TS.book Page 265 Thursday, September 22, 2016 10:43 AM
Page 266 of 606

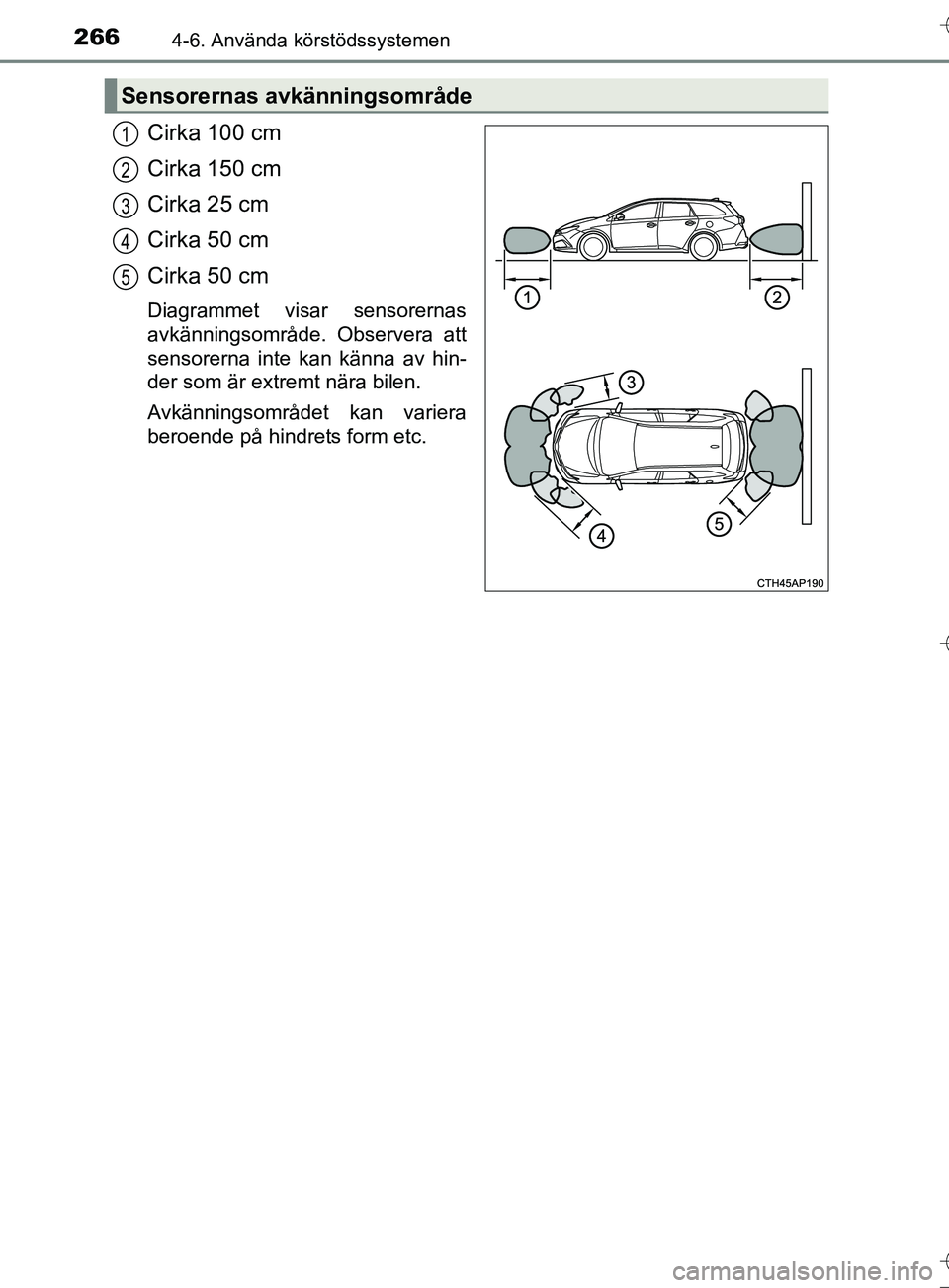

2664-6. Använda körstödssystemen
OM12L13SE
Cirka 100 cm
Cirka 150 cm
Cirka 25 cm
Cirka 50 cm
Cirka 50 cm
Diagrammet visar sensorernas
avkänningsområde. Observera att
sensorerna inte kan känna av hin-
der som är extremt nära bilen.
Avkänningsområdet kan variera
beroende på hindrets form etc.
Sensorernas avkänningsområde
1
2
3
4
5
OM12L13SE_Auris_TS.book Page 266 Thursday, September 22, 2016 10:43 AM
Page 267 of 606

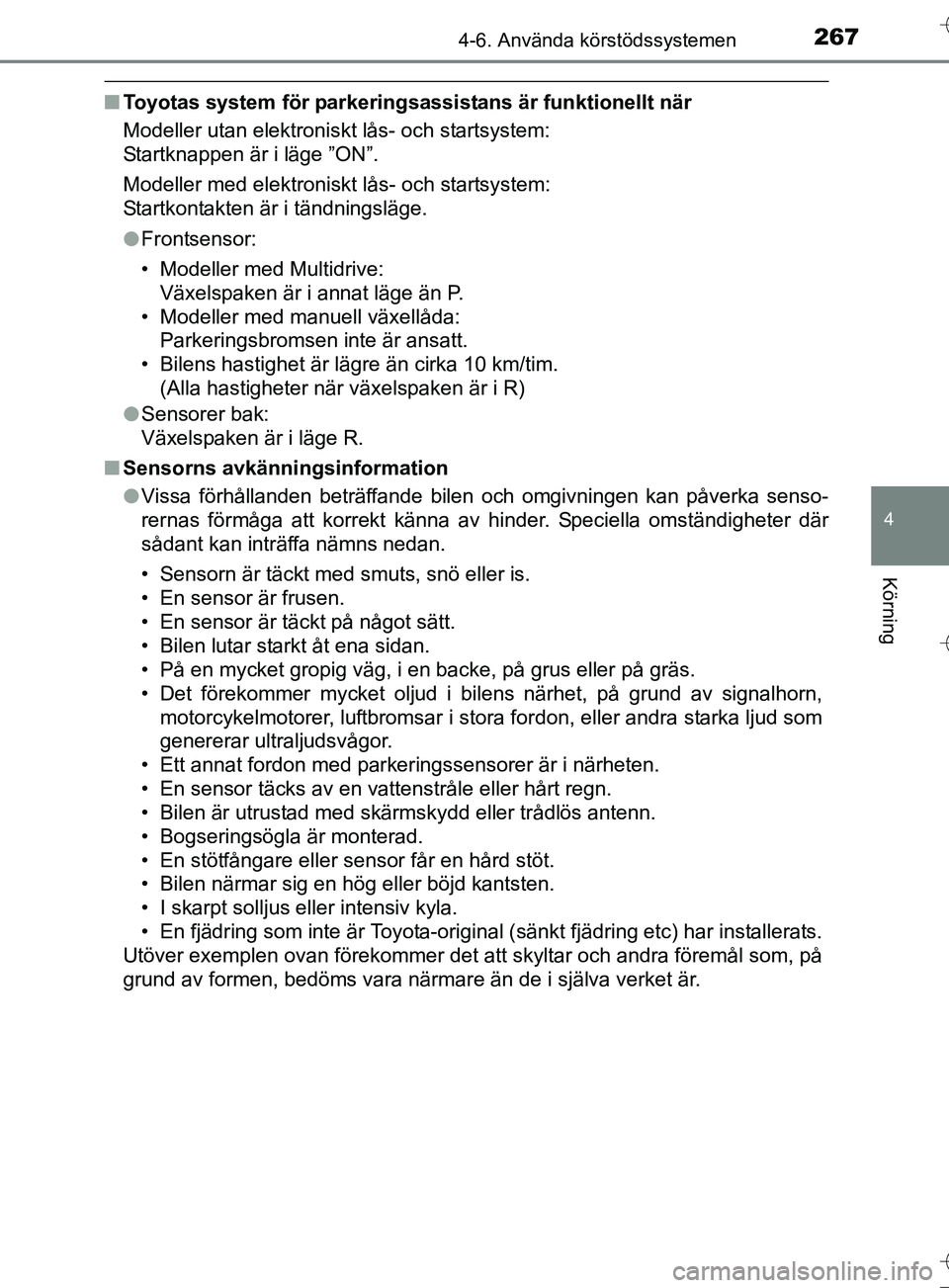

2674-6. Använda körstödssystemen
OM12L13SE
4
Körning
nToyotas system för parkering sassistans är funktionellt när
Modeller utan elektroniskt lås- och startsystem:
Startknappen är i läge ”ON”.
Modeller med elektroniskt lås- och startsystem:
Startkontakten är i tändningsläge.
l Frontsensor:
• Modeller med Multidrive:
Växelspaken är i annat läge än P.
• Modeller med manuell växellåda: Parkeringsbromsen inte är ansatt.
• Bilens hastighet är lägre än cirka 10 km/tim. (Alla hastigheter när växelspaken är i R)
l Sensorer bak:
Växelspaken är i läge R.
n Sensorns avkänningsinformation
lVissa förhållanden beträffande bilen och omgivningen kan påverka senso-
rernas förmåga att korrekt känna av hinder. Speciella omständigheter där
sådant kan inträffa nämns nedan.
• Sensorn är täckt med smuts, snö eller is.
• En sensor är frusen.
• En sensor är täckt på något sätt.
• Bilen lutar starkt åt ena sidan.
• På en mycket gropig väg, i en backe, på grus eller på gräs.
• Det förekommer mycket oljud i bilens närhet, på grund av signalhorn,
motorcykelmotorer, luftbromsar i stora fordon, eller andra starka ljud som
genererar ultraljudsvågor.
• Ett annat fordon med parkeringssensorer är i närheten.
• En sensor täcks av en vattenstråle eller hårt regn.
• Bilen är utrustad med skärmskydd eller trådlös antenn.
• Bogseringsögla är monterad.
• En stötfångare eller sensor får en hård stöt.
• Bilen närmar sig en hög eller böjd kantsten.
• I skarpt solljus eller intensiv kyla.
• En fjädring som inte är Toyota-original (sänkt fjädring etc) har installerats.
Utöver exemplen ovan förekommer det att skyltar och andra föremål som, på
grund av formen, bedöms vara närmare än de i själva verket är.
OM12L13SE_Auris_TS.book Page 267 Thursday, September 22, 2016 10:43 AM

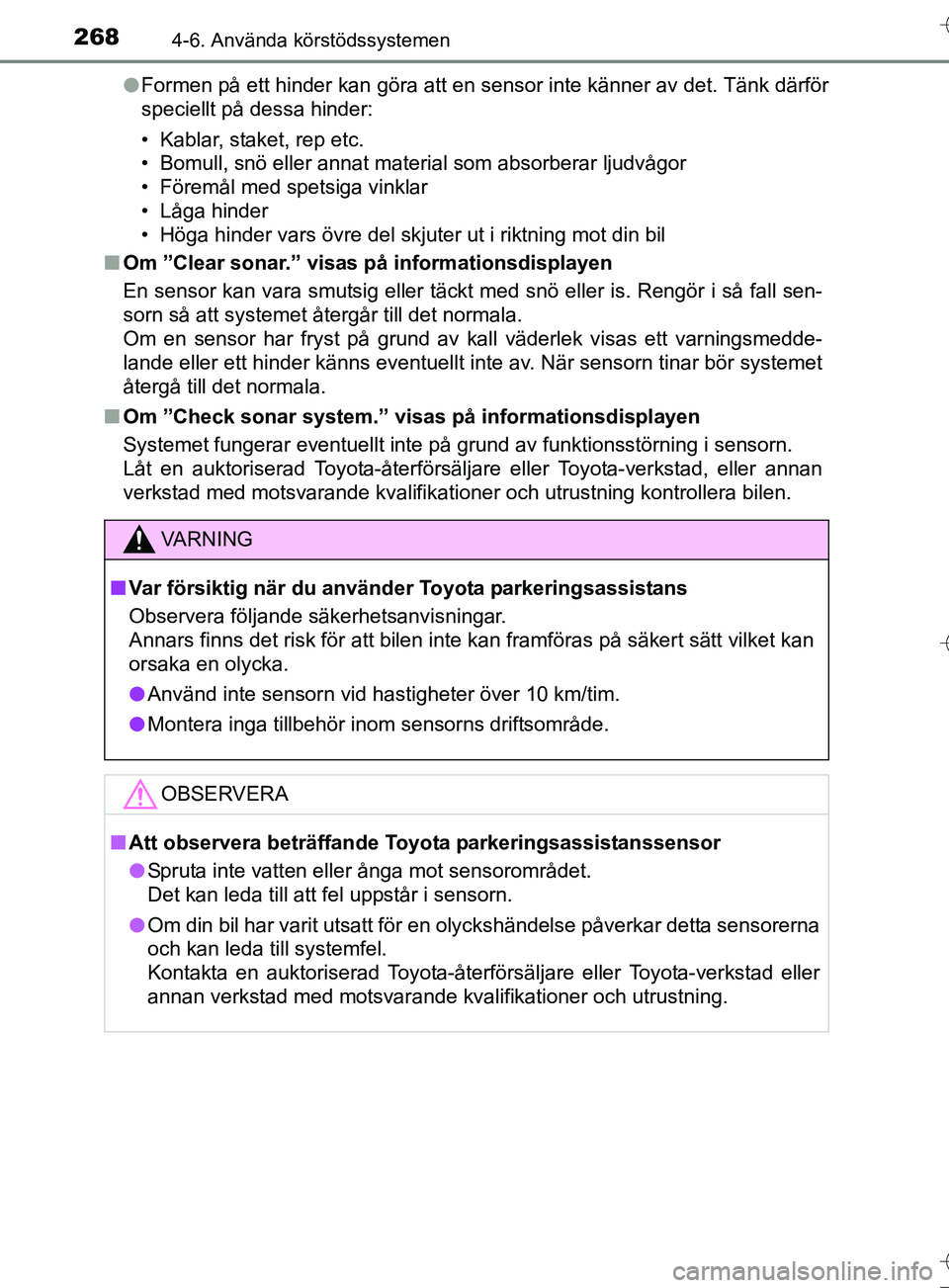

Page 268 of 606

2684-6. Använda körstödssystemen
OM12L13SEl
Formen på ett hinder kan göra att en sensor inte känner av det. Tänk därför
speciellt på dessa hinder:
• Kablar, staket, rep etc.
• Bomull, snö eller annat material som absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga hinder
• Höga hinder vars övre del skjuter ut i riktning mot din bil
n Om ”Clear sonar.” visas på informationsdisplayen
En sensor kan vara smutsig eller täckt med snö eller is. Rengör i så fall sen-
sorn så att systemet återgår till det normala.
Om en sensor har fryst på grund av kall väderlek visas ett varningsmedde-
lande eller ett hinder känns eventuellt inte av. När sensorn tinar bör systemet
återgå till det normala.
n Om ”Check sonar system.” visas på informationsdisplayen
Systemet fungerar eventuellt inte på grund av funktionsstörning i sensorn.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen.
VA R N I N G
nVar försiktig när du använder Toyota parkeringsassistans
Observera följande säkerhetsanvisningar.
Annars finns det risk för att bilen inte kan framföras på säkert sätt vilket kan
orsaka en olycka.
l Använd inte sensorn vid hastigheter över 10 km/tim.
l Montera inga tillbehör inom sensorns driftsområde.
OBSERVERA
nAtt observera beträffande Toyo ta parkeringsassistanssensor
l Spruta inte vatten eller ånga mot sensorområdet.
Det kan leda till att fel uppstår i sensorn.
l Om din bil har varit utsatt för en olyckshändelse påverkar detta sensorerna
och kan leda till systemfel.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
OM12L13SE_Auris_TS.book Page 268 Thursday, September 22, 2016 10:43 AM
Page 269 of 606

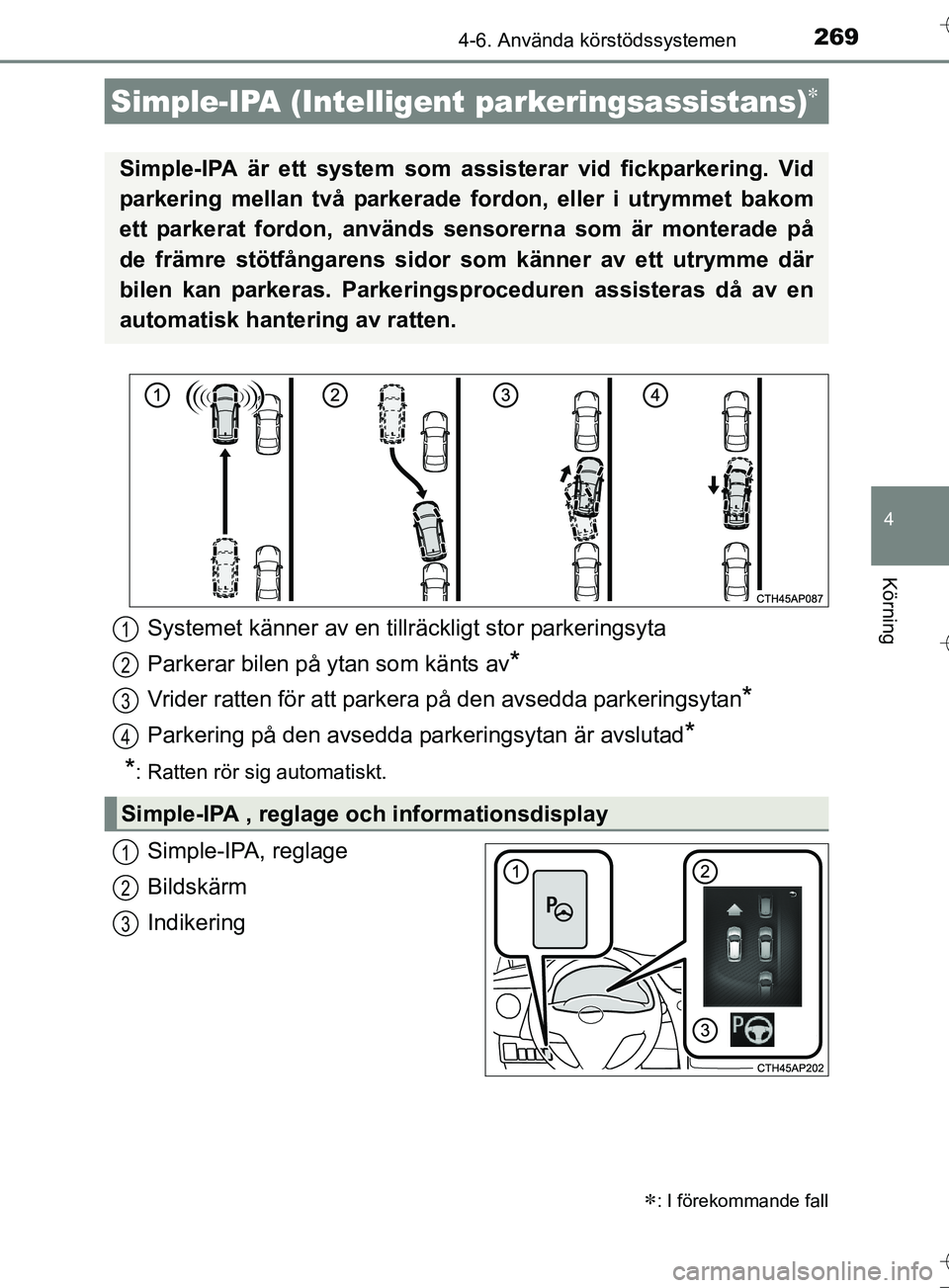

2694-6. Använda körstödssystemen
OM12L13SE
4
Körning
Simple-IPA, reglage
Bildskärm
Indikering
Simple-IPA (Intelligent parkeringsassistans)
: I förekommande fall
Simple-IPA är ett system som assisterar vid fickparkering. Vid
parkering mellan två parkerade fordon, eller i utrymmet bakom
ett parkerat fordon, används sensorerna som är monterade på
de främre stötfångarens sidor som känner av ett utrymme där
bilen kan parkeras. Parkeringsproceduren assisteras då av en
automatisk hantering av ratten.
Systemet känner av en till räckligt stor parkeringsyta
Parkerar bilen på ytan som känts av
*
Vrider ratten för att parkera på den avsedda parkeringsytan*
Parkering på den avsedda parkeringsytan är avslutad*
*
: Ratten rör sig automatiskt.
Simple-IPA , reglage och informationsdisplay
1
2
3
4
1
2
3
OM12L13SE_Auris_TS.book Page 269 Thursday, September 22, 2016 10:43 AM
Page 270 of 606

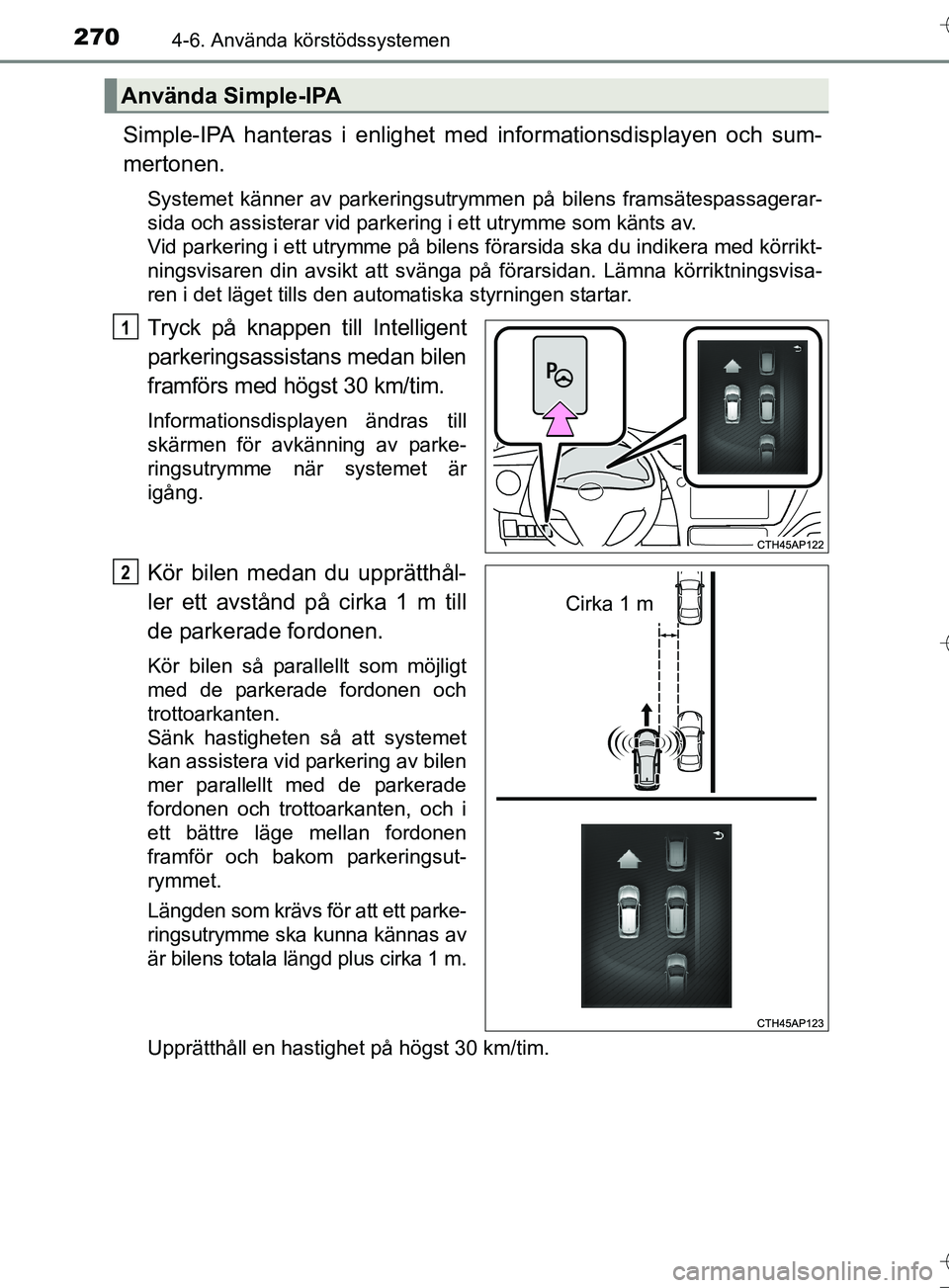

2704-6. Använda körstödssystemen
OM12L13SE
Simple-IPA hanteras i enlighet med informationsdisplayen och sum-
mertonen.
Systemet känner av parkeringsutrymmen på bilens framsätespassagerar-
sida och assisterar vid parkering i ett utrymme som känts av.
Vid parkering i ett utrymme på bilens förarsida ska du indikera med körrikt-
ningsvisaren din avsikt att svänga på förarsidan. Lämna körriktningsvisa-
ren i det läget tills den automatiska styrningen startar.
Tryck på knappen till Intelligent
parkeringsassistans medan bilen
framförs med högst 30 km/tim.
Informationsdisplayen ändras till
skärmen för avkänning av parke-
ringsutrymme när systemet är
igång.
Kör bilen medan du upprätthål-
ler ett avstånd på cirka 1 m till
de parkerade fordonen.
Kör bilen så parallellt som möjligt
med de parkerade fordonen och
trottoarkanten.
Sänk hastigheten så att systemet
kan assistera vid parkering av bilen
mer parallellt med de parkerade
fordonen och trottoarkanten, och i
ett bättre läge mellan fordonen
framför och bakom parkeringsut-
rymmet.
Längden som krävs för att ett parke-
ringsutrymme ska kunna kännas av
är bilens totala längd plus cirka 1 m.
Upprätthåll en hastighet på högst 30 km/tim.
Använda Simple-IPA
1
Cirka 1 m
2
