4617-2. Onderhoud
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging

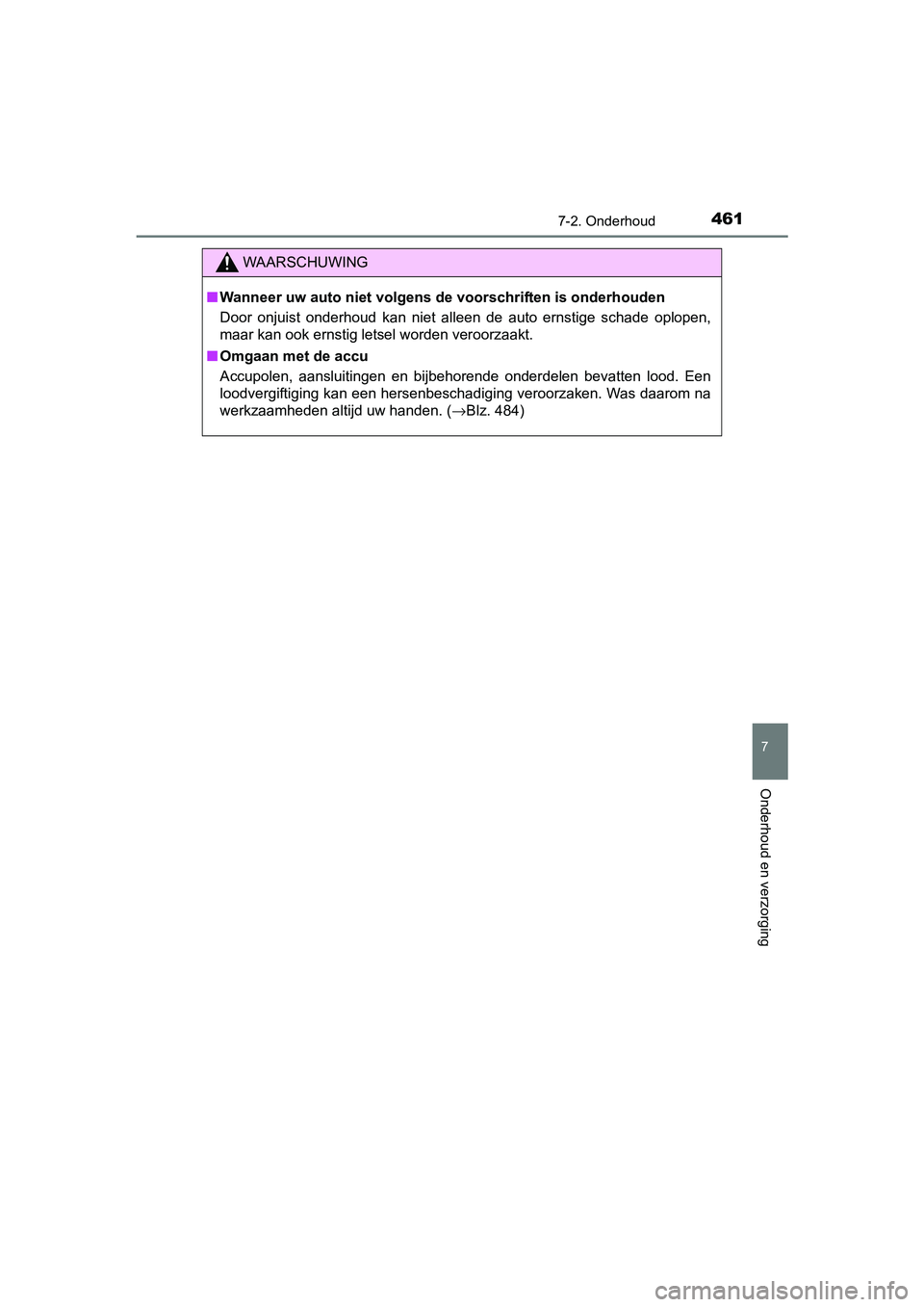

WAARSCHUWING
■Wanneer uw auto niet volgens de voorschriften is onderhouden
Door onjuist onderhoud kan niet alleen de auto ernstige schade oplopen,
maar kan ook ernstig letsel worden veroorzaakt.
■ Omgaan met de accu
Accupolen, aansluitingen en bijbehorende onderdelen bevatten lood. Een
loodvergiftiging kan een hersenbeschadiging veroorzaken. Was da arom na
werkzaamheden altijd uw handen. ( →Blz. 484)
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 461 Tuesday , November 1, 2016 10:28 AM

462
AURIS Touring Sports_EE (12L13E)
7-3. Onderhoud, zelf uit te voeren

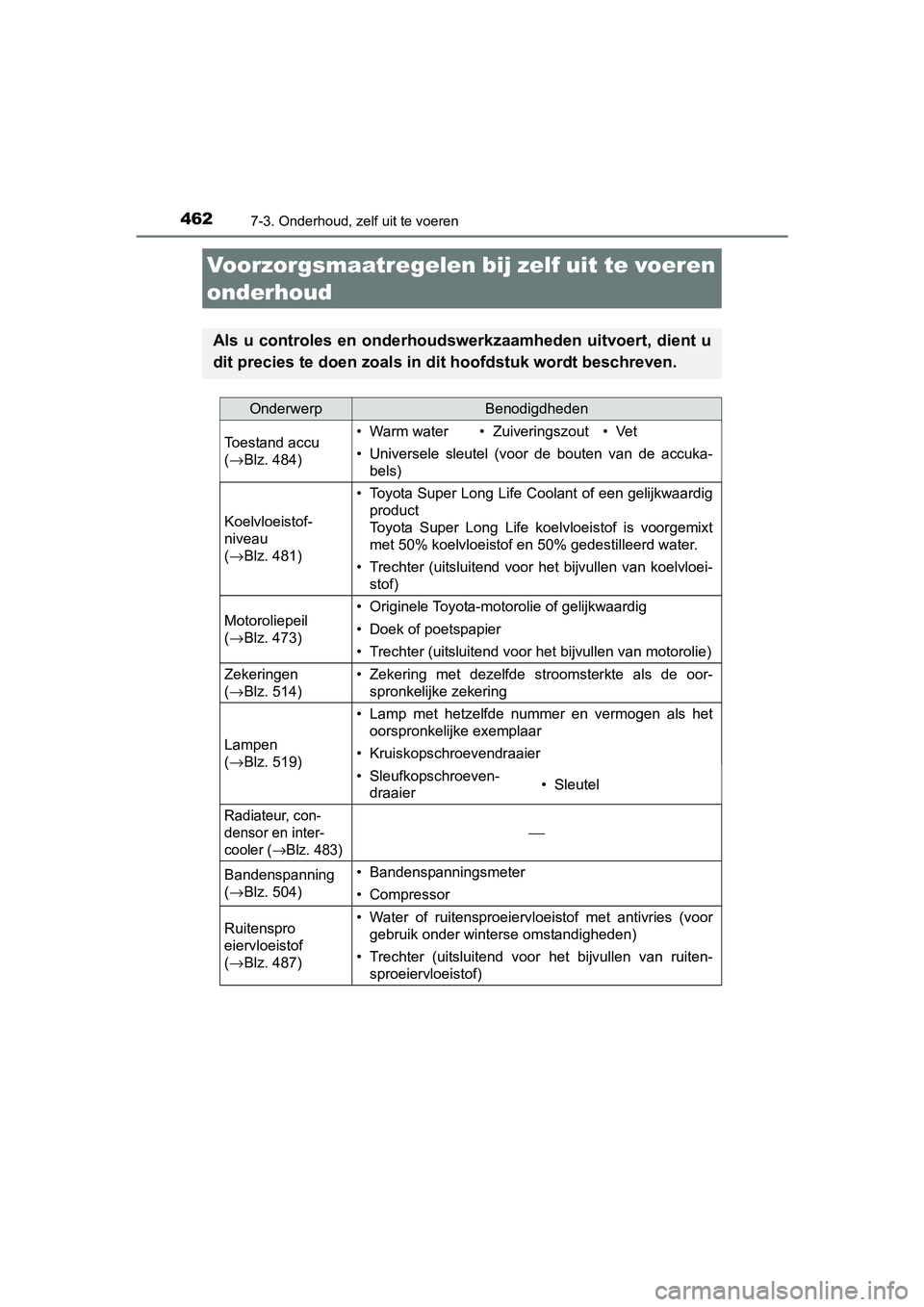

Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud
Als u controles en onderhoudswerkzaamheden uitvoert, dient u
dit precies te doen zoals in dit hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Toestand accu
(→ Blz. 484)• Warm water• Zuiveringszout•Vet
• Universele sleutel (voor de bouten van de accuka-
bels)
Koelvloeistof-
niveau
(→ Blz. 481)
• Toyota Super Long Life Coolant of een gelijkwaardig
product
Toyota Super Long Life koelvloeistof is voorgemixt
met 50% koelvloeistof en 50% gedestilleerd water.
• Trechter (uitsluitend voor het bijvullen van koelvloei-
stof)
Motoroliepeil
(→ Blz. 473)• Originele Toyota-motorolie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen
(→ Blz. 514)• Zekering met dezelfde stroomsterkte als de oor-
spronkelijke zekering
Lampen
(→ Blz. 519)
• Lamp met hetzelfde nummer en vermogen als het
oorspronkelijke exemplaar
• Kruiskopschroevendraaier
• Sleufkopschroeven-draaier• Sleutel
Radiateur, con-
densor en inter-
cooler (
→Blz. 483)
⎯
Bandenspanning
(→ Blz. 504)• Bandenspanningsmeter
• Compressor
Ruitenspro
eiervloeistof
(→ Blz. 487)• Water of ruitensproeiervloeistof met antivries (voor
gebruik onder winterse omstandigheden)
• Trechter (uitsluitend voor het bijvullen van ruiten-sproeiervloeistof)
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 462 Tuesday , November 1, 2016 10:28 AM

4637-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging

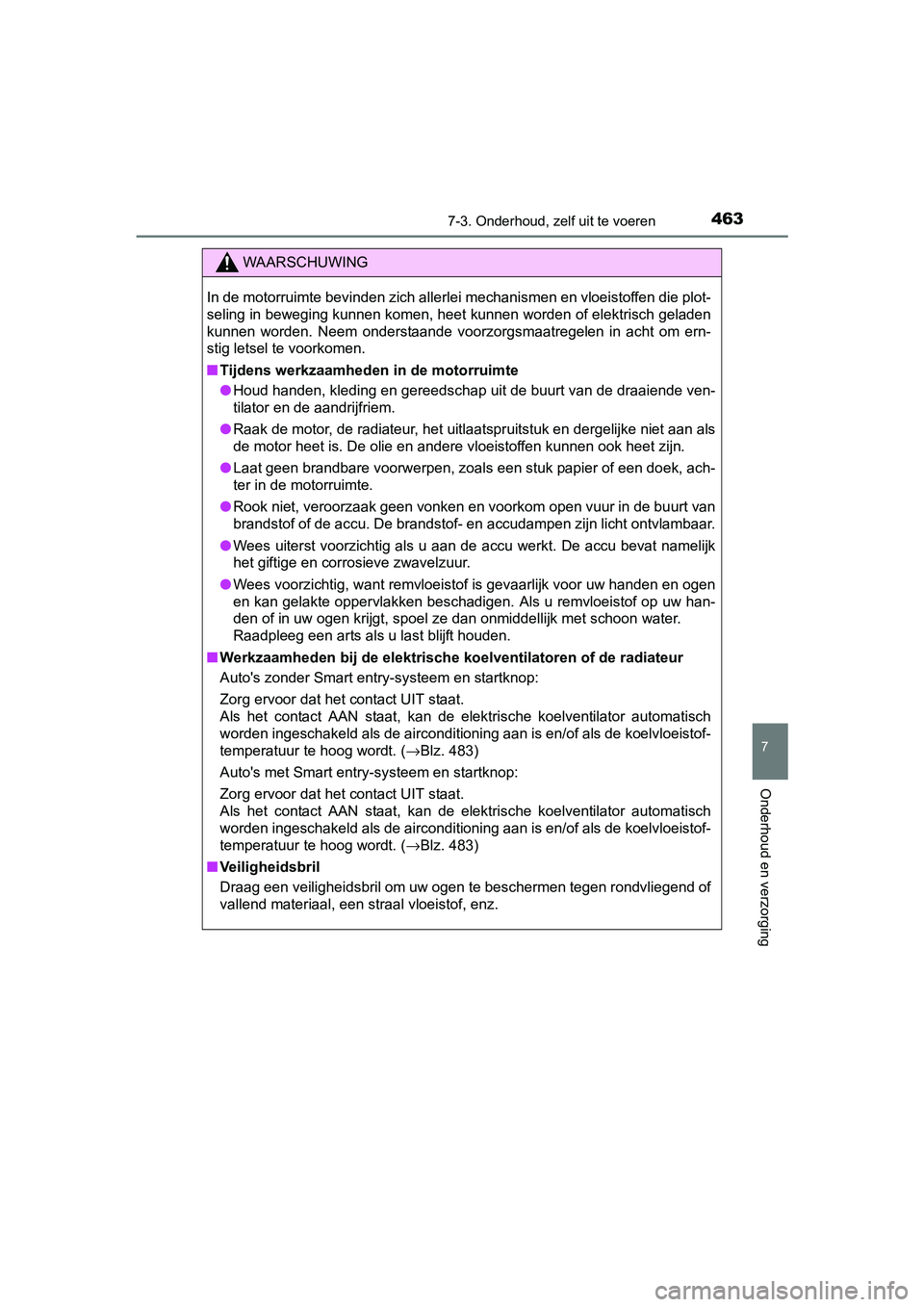

WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeistoffen die plot-
seling in beweging kunnen komen, heet kunnen worden of elektris ch geladen
kunnen worden. Neem onderstaande voorzorgsmaatregelen in acht o m ern-
stig letsel te voorkomen.
■ Tijdens werkzaamhede n in de motorruimte
● Houd handen, kleding en gereedschap uit de buurt van de draaien de ven-
tilator en de aandrijfriem.
● Raak de motor, de radiateur, het uitlaatspruitstuk en dergelijk e niet aan als
de motor heet is. De olie en andere vloeistoffen kunnen ook hee t zijn.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een do ek, ach-
ter in de motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de bu urt van
brandstof of de accu. De brandstof- en accudampen zijn licht on tvlambaar.
● Wees uiterst voorzichtig als u aan de accu werkt. De accu bevat namelijk
het giftige en corrosieve zwavelzuur.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw hande n en ogen
en kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan onmiddellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■ Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Auto's zonder Smart entry-systeem en startknop:
Zorg ervoor dat het contact UIT staat.
Als het contact AAN staat, kan de elektrische koelventilator au tomatisch
worden ingeschakeld als de airconditioning aan is en/of als de koelvloeistof-
temperatuur te hoog wordt. (→Blz. 483)
Auto's met Smart entry-systeem en startknop:
Zorg ervoor dat het contact UIT staat.
Als het contact AAN staat, kan de elektrische koelventilator au tomatisch
worden ingeschakeld als de airconditioning aan is en/of als de koelvloeistof-
temperatuur te hoog wordt. (→Blz. 483)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 463 Tuesday , November 1, 2016 10:28 AM

4647-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)

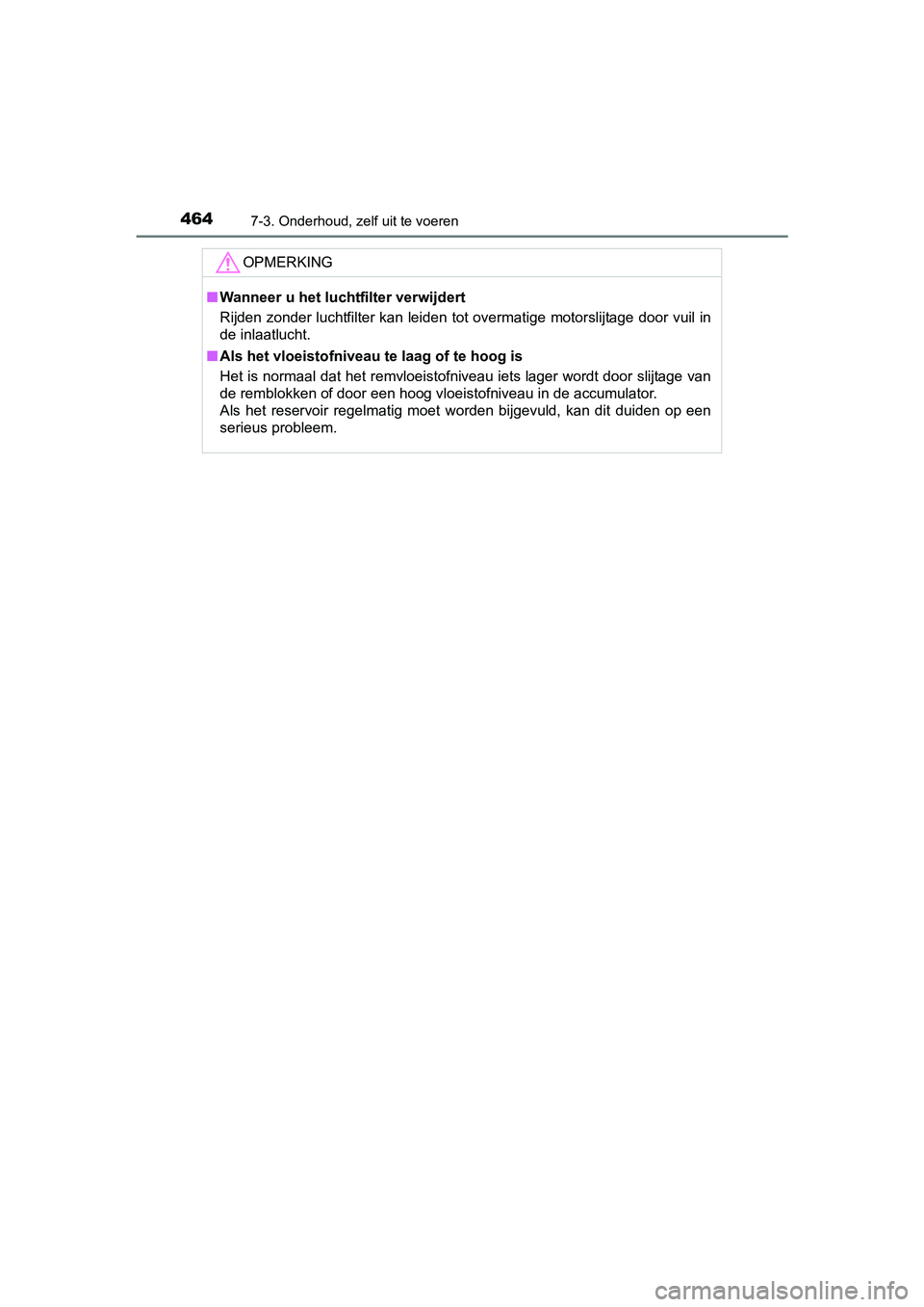

OPMERKING
■Wanneer u het lucht filter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijta ge door vuil in
de inlaatlucht.
■ Als het vloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulato r.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 464 Tuesday , November 1, 2016 10:28 AM

4657-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging

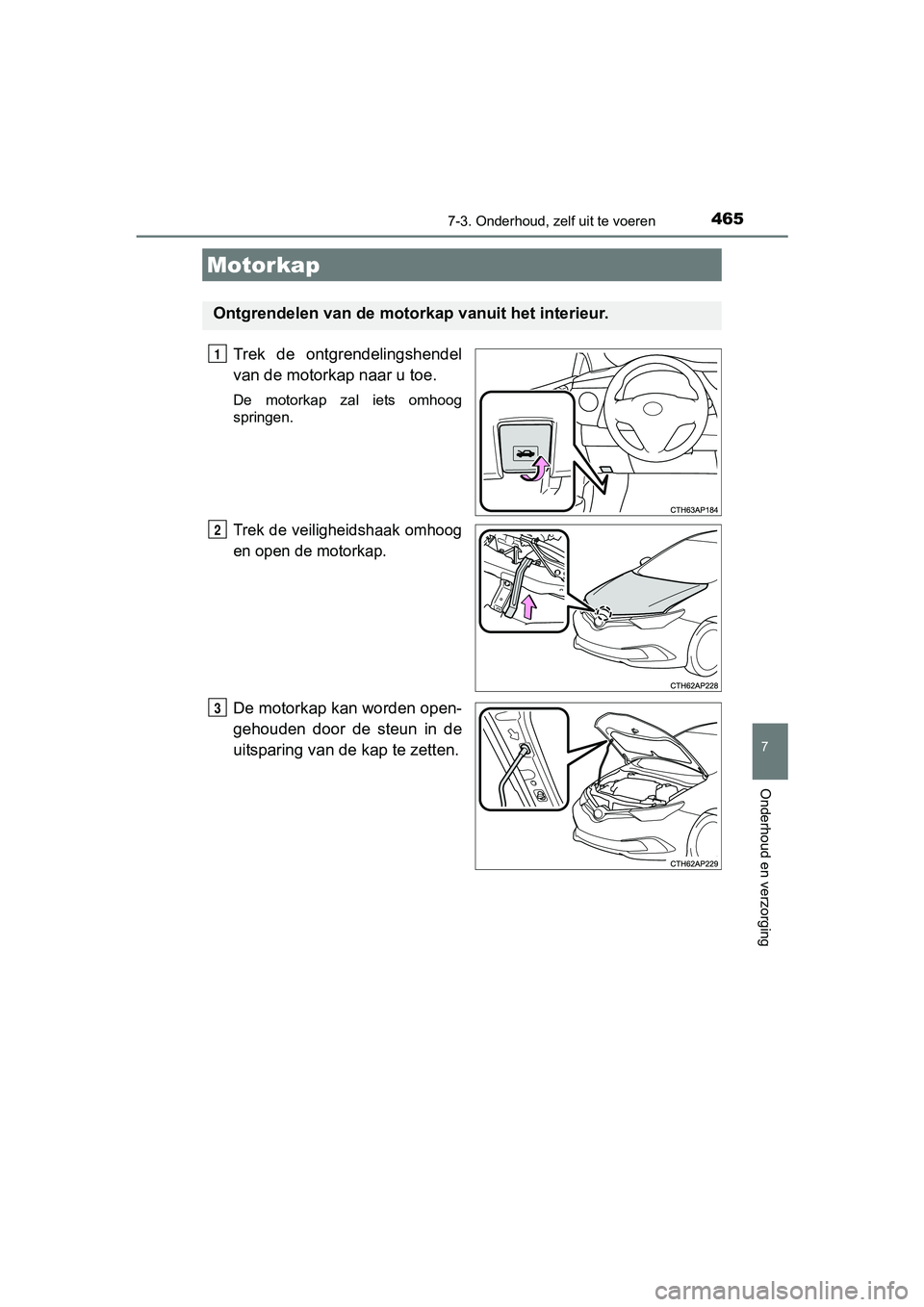

Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog
springen.
Trek de veiligheidshaak omhoog
en open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
uitsparing van de kap te zetten.
Motorkap
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
AURIS Touring Sports_OM_Europe_OM12L13E.book Page 465 Tuesday , November 1, 2016 10:28 AM

4667-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)

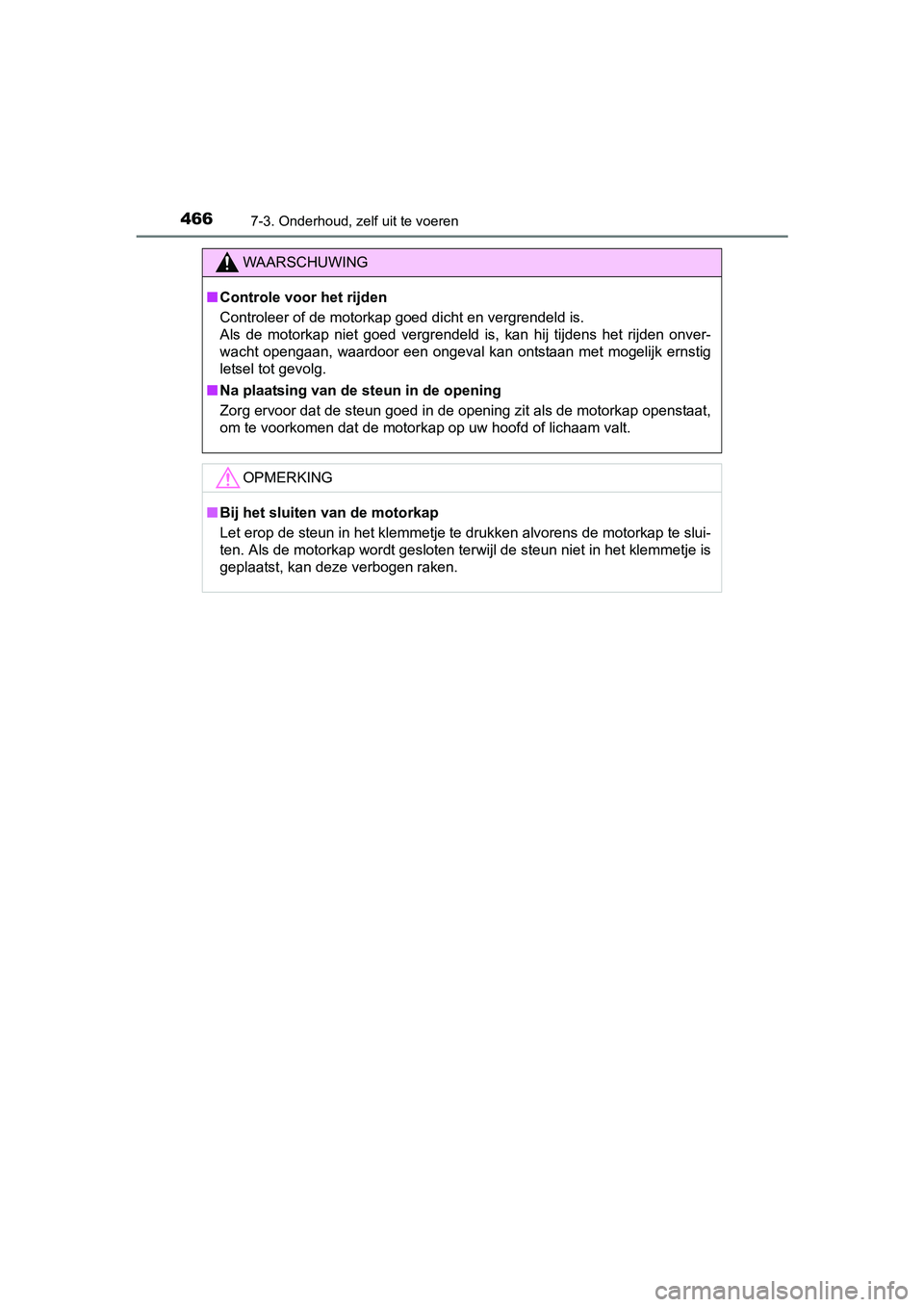

WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■ Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motor kap te slui-
ten. Als de motorkap wordt gesloten terwijl de steun niet in he t klemmetje is
geplaatst, kan deze verbogen raken.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 466 Tuesday , November 1, 2016 10:28 AM

4677-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging
◆Voor
◆Achter
Type A
Type B

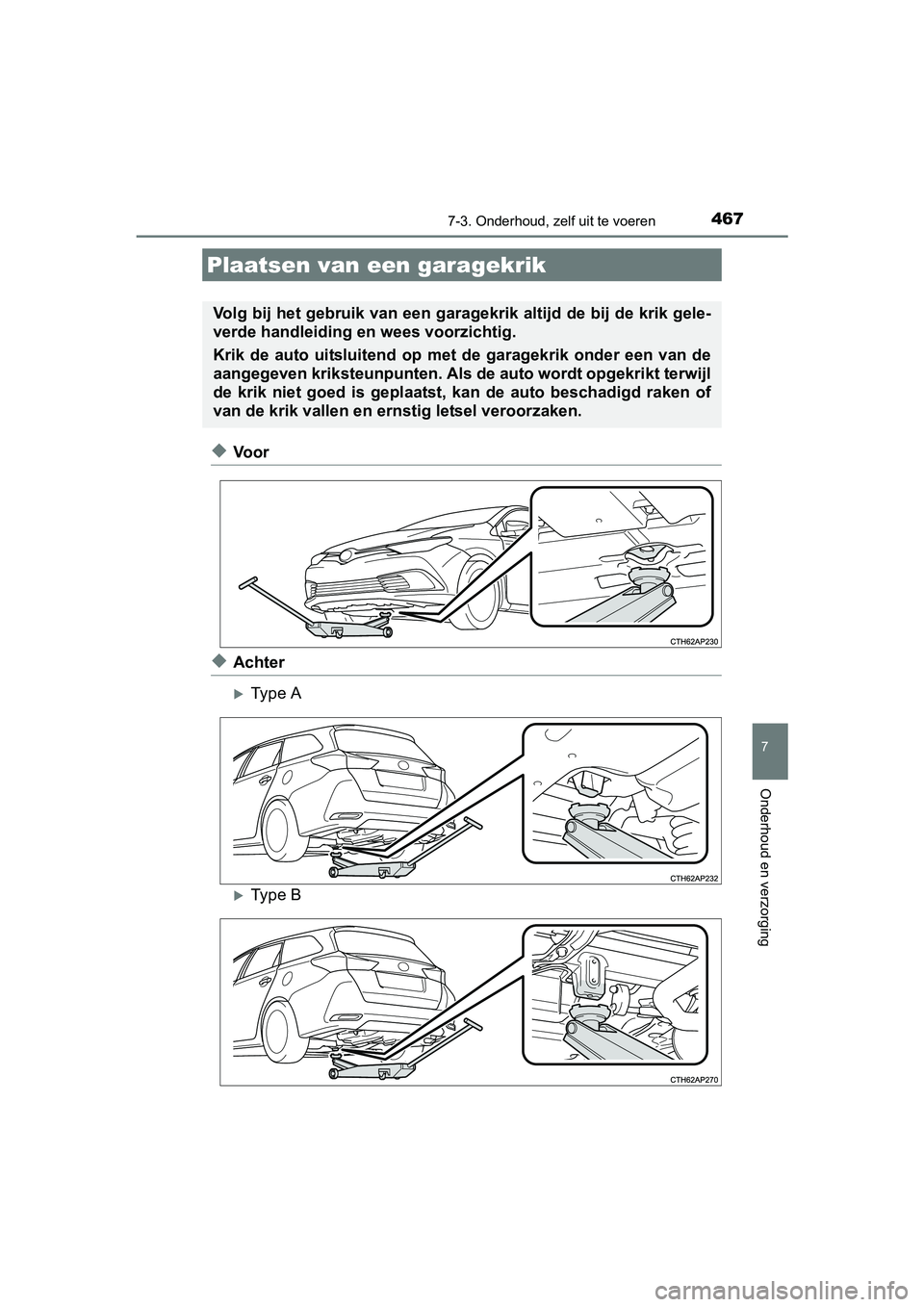

Plaatsen van een garagekrik
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en erns tig letsel veroorzaken.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 467 Tuesday , November 1, 2016 10:28 AM

4687-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)■

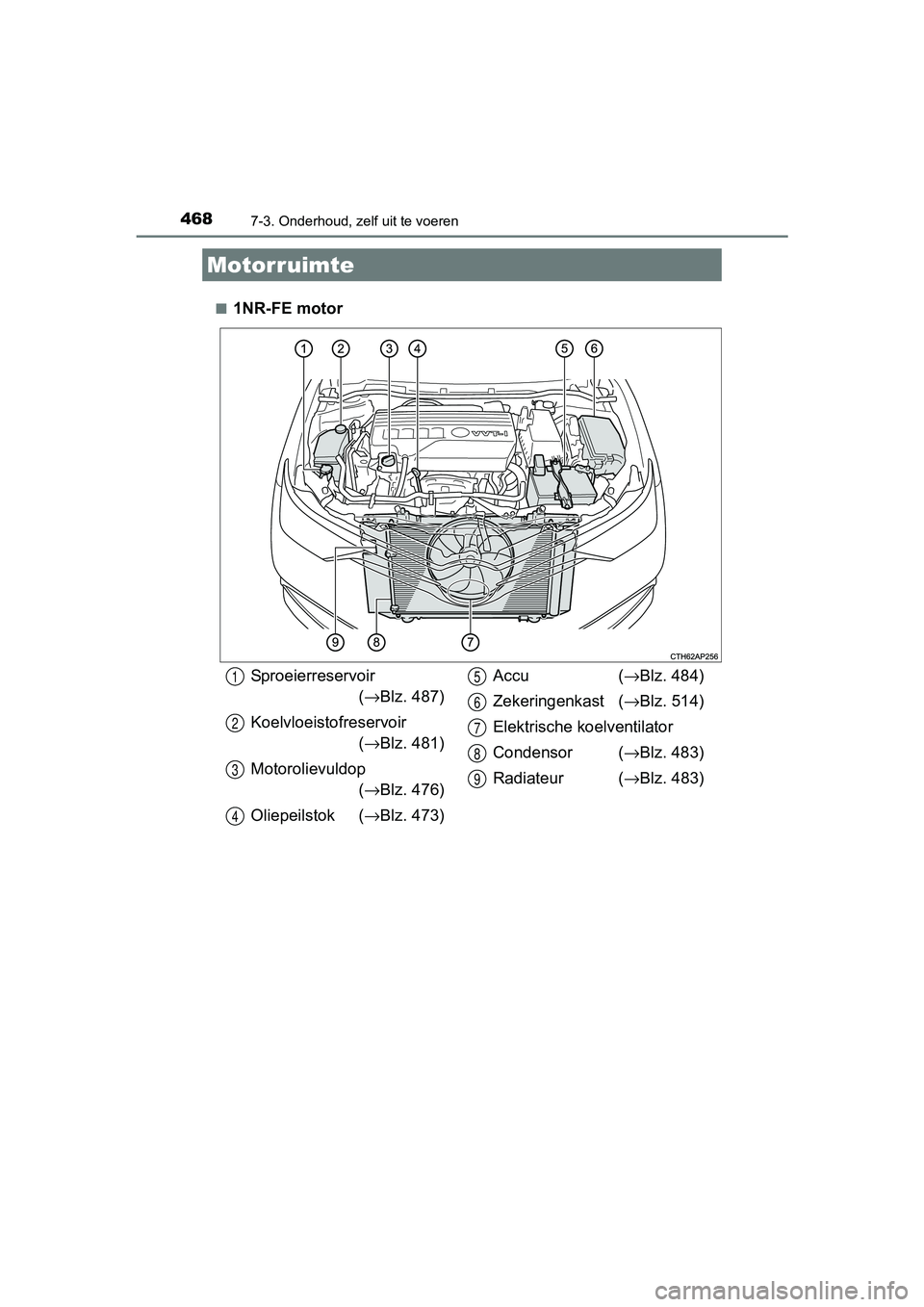

1NR-FE motor
Motorruimte
Sproeierreservoir
(→ Blz. 487)
Koelvloeistofreservoir (→ Blz. 481)
Motorolievuldop (→ Blz. 476)
Oliepeilstok ( →Blz. 473) Accu (
→Blz. 484)
Zekeringenkast ( →Blz. 514)
Elektrische koelventilator
Condensor ( →Blz. 483)
Radiateur ( →Blz. 483)1
2
3
4
5
6
7
8
9
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 468 Tuesday , November 1, 2016 10:28 AM

4697-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)
7
Onderhoud en verzorging

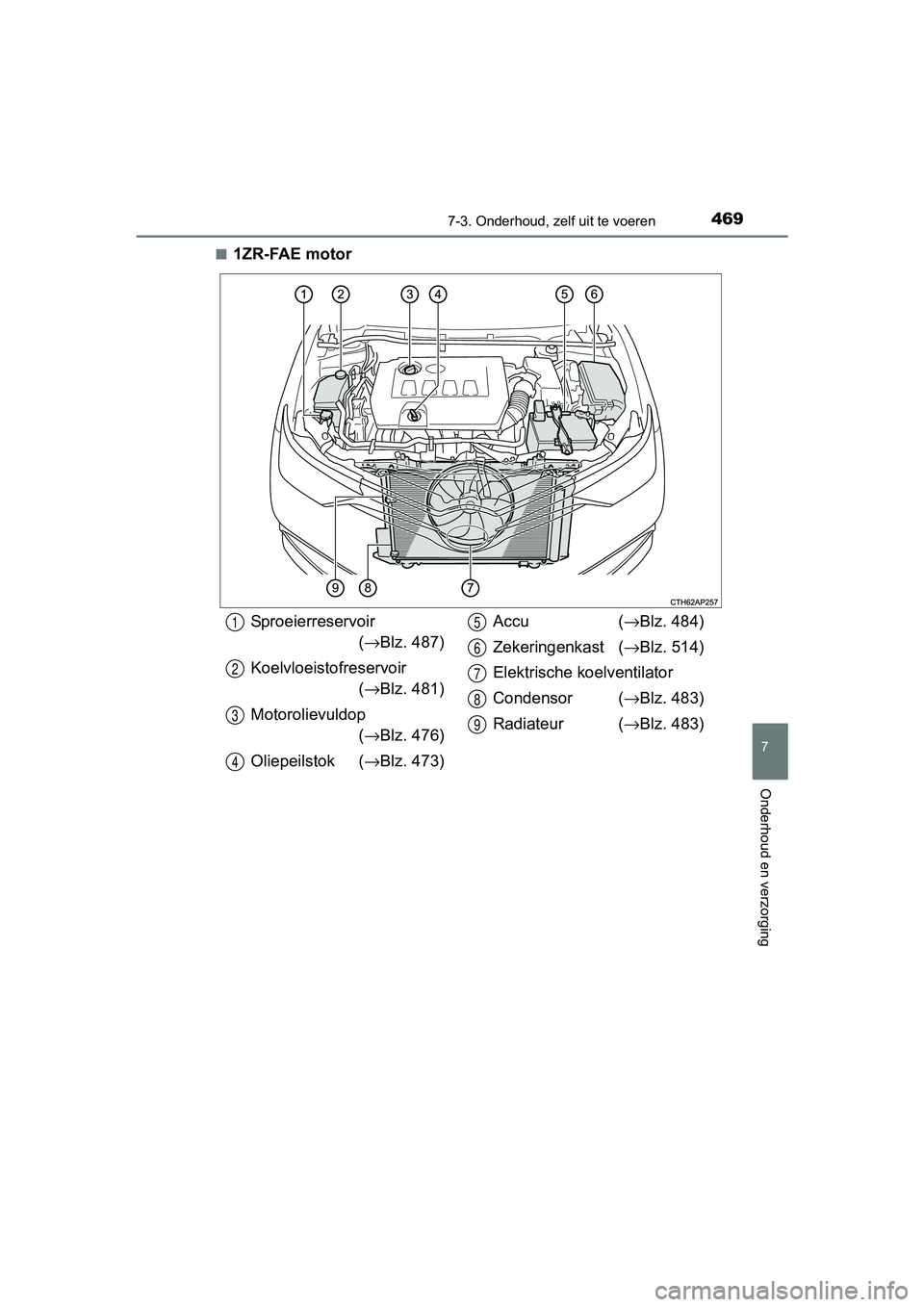

■1ZR-FAE motor
Sproeierreservoir(→ Blz. 487)
Koelvloeistofreservoir (→ Blz. 481)
Motorolievuldop (→ Blz. 476)
Oliepeilstok ( →Blz. 473) Accu (
→Blz. 484)
Zekeringenkast ( →Blz. 514)
Elektrische koelventilator
Condensor ( →Blz. 483)
Radiateur ( →Blz. 483)1
2
3
4
5
6
7
8
9
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 469 Tuesday , November 1, 2016 10:28 AM

4707-3. Onderhoud, zelf uit te voeren
AURIS Touring Sports_EE (12L13E)■

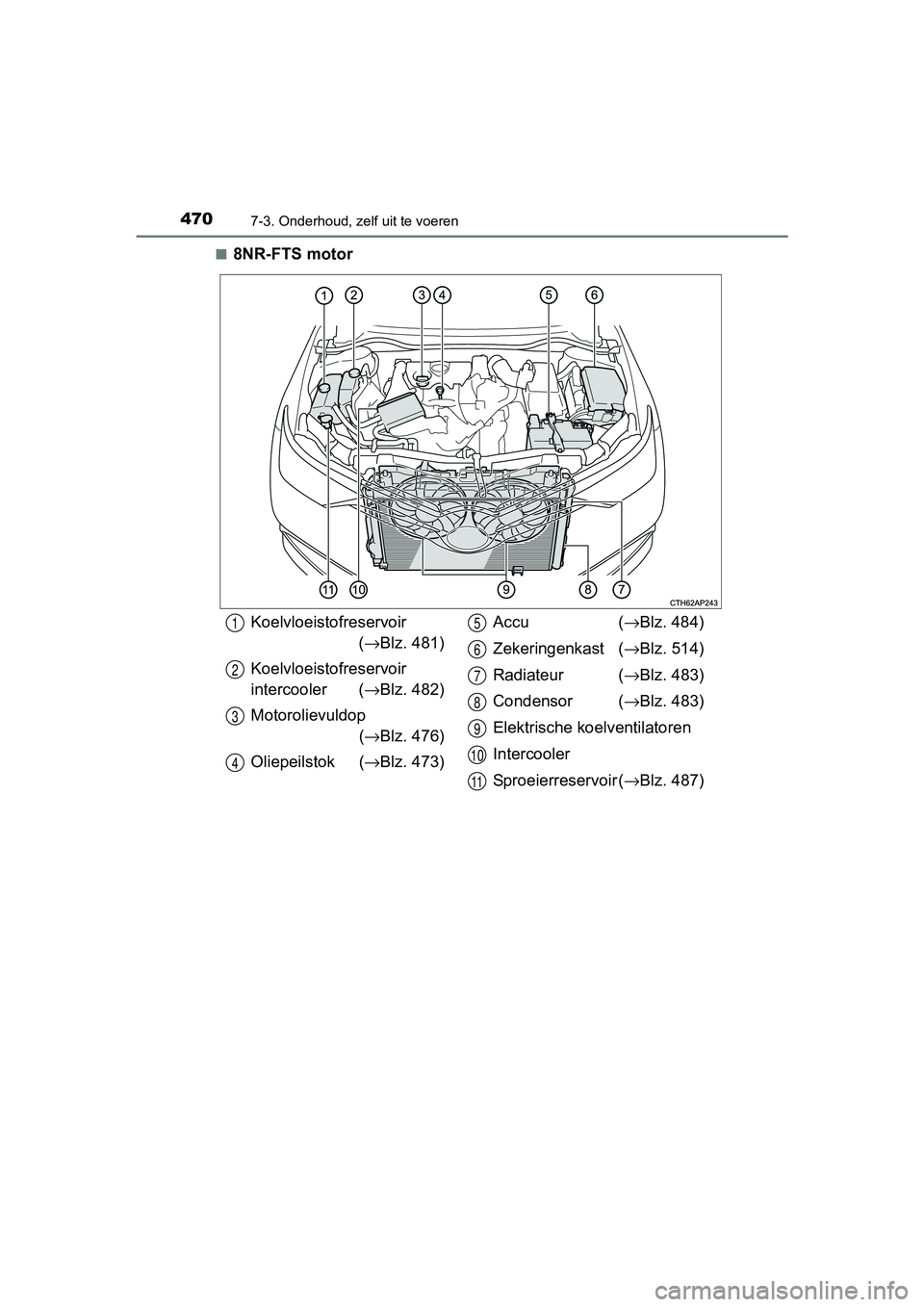

8NR-FTS motor
Koelvloeistofreservoir
(→ Blz. 481)
Koelvloeistofreservoir
intercooler ( →Blz. 482)
Motorolievuldop (→ Blz. 476)
Oliepeilstok ( →Blz. 473) Accu (
→Blz. 484)
Zekeringenkast ( →Blz. 514)
Radiateur ( →Blz. 483)
Condensor ( →Blz. 483)
Elektrische koelventilatoren
Intercooler
Sproeierreservoir ( →Blz. 487)1
2
3
4
5
6
7
8
9
10
11
