TOYOTA AURIS TOURING SPORTS 2017 Manuale duso (in Italian)

91
2Strumentazione
UK_AURIS_Touring_Sports_EL (OM12L17L)2. Quadro strumenti
Spie di avvertimento e
indicatori ................................. 92
Indicatori e strumenti ................. 98
Display multifunzione
(strumento a 3 cerchi) ........... 101
Display multifunzione
(strumento a 2 cerchi) ........... 107
Informazioni sul consumo di
carburante............................. 118
AURIS Touring Sports_OM_Italian_OM12L17L.book 91 ページ ２０１６年６月２８日　火曜日　午後８時３２分

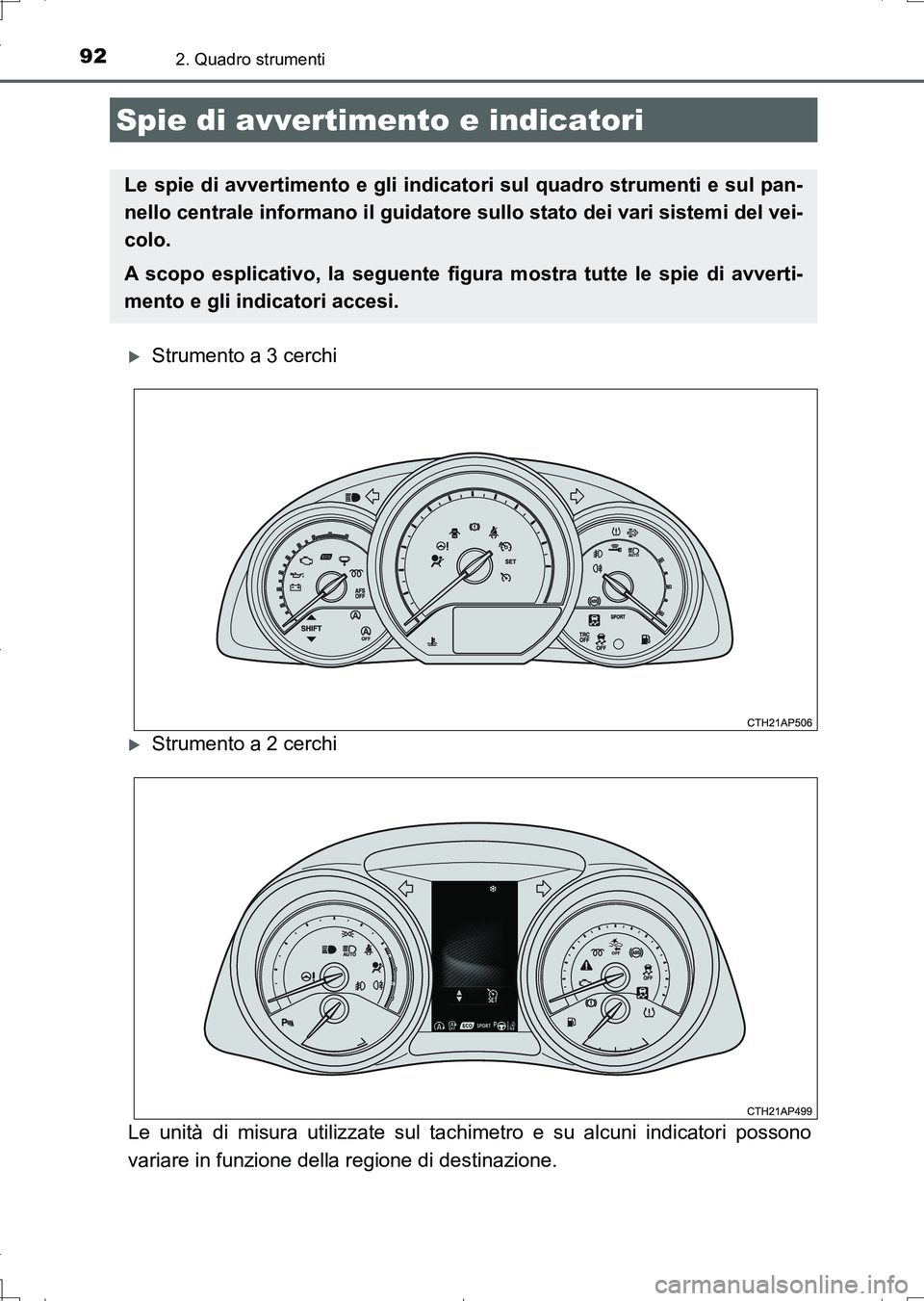

92
UK_AURIS_Touring_Sports_EL (OM12L17L)
2. Quadro strumenti
Strumento a 3 cerchi
Strumento a 2 cerchi
Le unità di misura utilizzate sul tachimetro e su alcuni indicatori possono
variare in funzione della regione di destinazione.
Spie di avvertimento e indicatori
Le spie di avvertimento e gli indicatori sul quadro strumenti e sul pan-
nello centrale informano il guidatore sullo stato dei vari sistemi del vei-
colo.
A scopo esplicativo, la seguente figura mostra tutte le spie di avverti-
mento e gli indicatori accesi.
AURIS Touring Sports_OM_Italian_OM12L17L.book 92 ページ ２０１６年６月２８日　火曜日　午後８時３２分

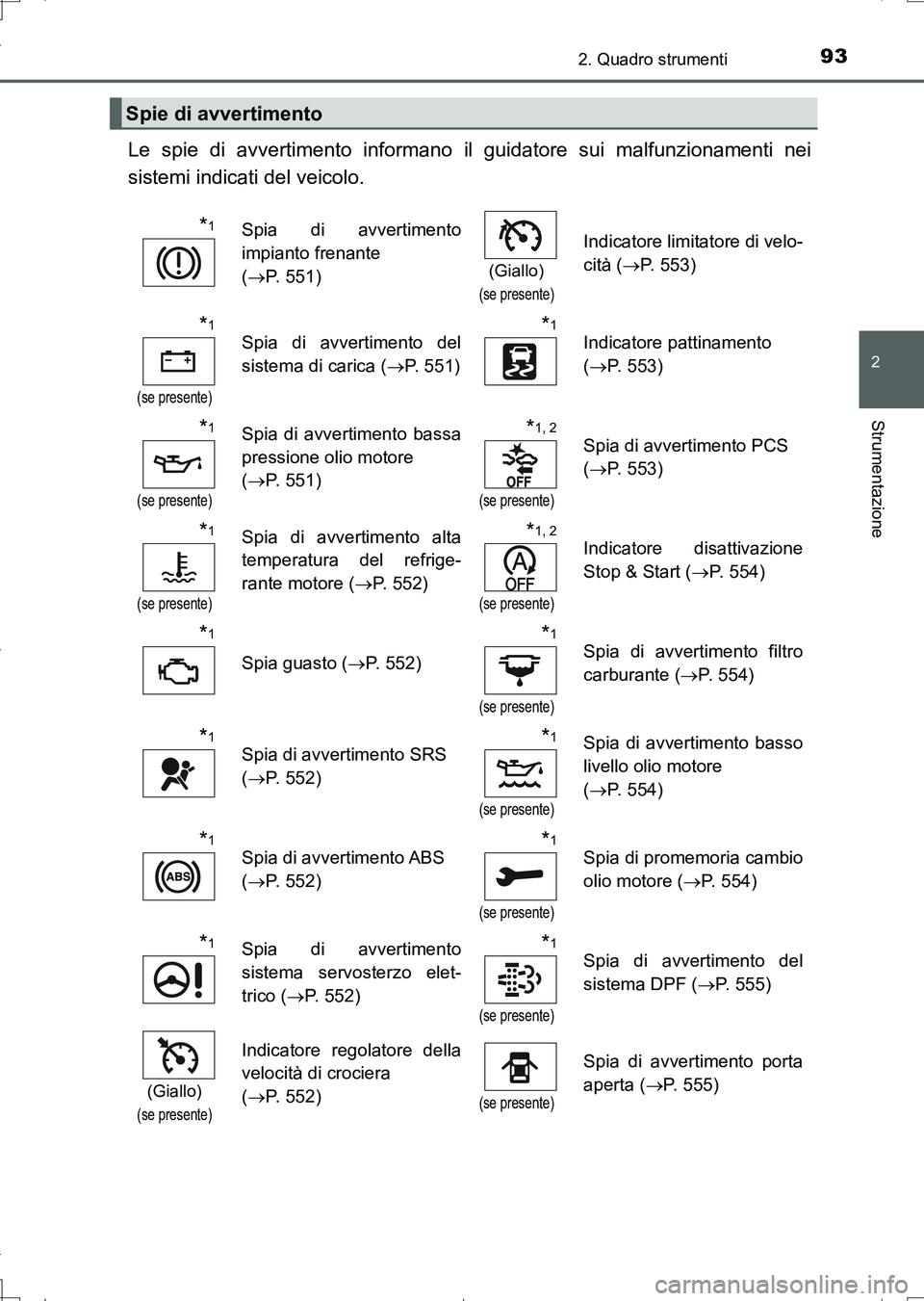

932. Quadro strumenti
2
Strumentazione
UK_AURIS_Touring_Sports_EL (OM12L17L)
Le spie di avvertimento informano il guidatore sui malfunzionamenti nei
sistemi indicati del veicolo.
Spie di avvertimento
*1Spia di avvertimento
impianto frenante
(P. 5 5 1 )
(Giallo)
(se presente)
Indicatore limitatore di velo-
cità (P. 553)
*1
(se presente)
Spia di avvertimento del
sistema di carica (P. 551)*1Indicatore pattinamento
(P. 5 5 3 )
*1
(se presente)
Spia di avvertimento bassa
pressione olio motore
(P. 5 5 1 )*1, 2
(se presente)
Spia di avvertimento PCS
(P. 5 5 3 )
*1
(se presente)
Spia di avvertimento alta
temperatura del refrige-
rante motore (P. 552)*1, 2
(se presente)
Indicatore disattivazione
Stop & Start (P. 554)
*1
Spia guasto (P. 552)
*1
(se presente)
Spia di avvertimento filtro
carburante (P. 554)
*1Spia di avvertimento SRS
(P. 5 5 2 )*1
(se presente)
Spia di avvertimento basso
livello olio motore
(P. 5 5 4 )
*1Spia di avvertimento ABS
(P. 5 5 2 )*1
(se presente)
Spia di promemoria cambio
olio motore (P. 5 5 4 )
*1Spia di avvertimento
sistema servosterzo elet-
trico (P. 5 5 2 )*1
(se presente)
Spia di avvertimento del
sistema DPF (P. 5 5 5 )
(Giallo)
(se presente)
Indicatore regolatore della
velocità di crociera
(P. 5 5 2 )
(se presente)
Spia di avvertimento porta
aperta (P. 5 5 5 )
AURIS Touring Sports_OM_Italian_OM12L17L.book 93 ページ ２０１６年６月２８日　火曜日　午後８時３２分

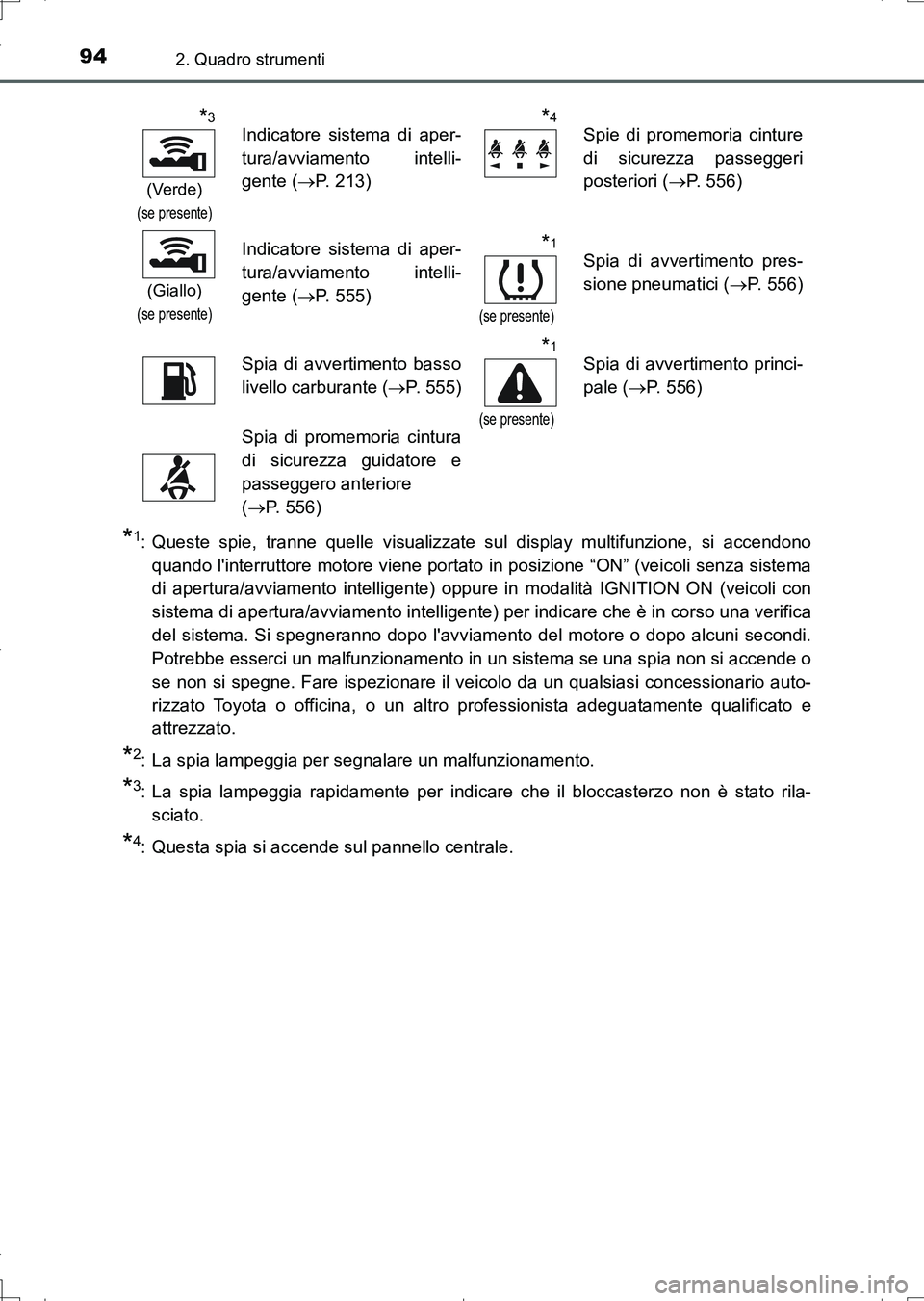

942. Quadro strumenti
UK_AURIS_Touring_Sports_EL (OM12L17L)
*1: Queste spie, tranne quelle visualizzate sul display multifunzione, si accendono
quando l'interruttore motore viene portato in posizione “ON” (veicoli senza sistema
di apertura/avviamento intelligente) oppure in modalità IGNITION ON (veicoli con
sistema di apertura/avviamento intelligente) per indicare che è in corso una verifica
del sistema. Si spegneranno dopo l'avviamento del motore o dopo alcuni secondi.
Potrebbe esserci un malfunzionamento in un sistema se una spia non si accende o
se non si spegne. Fare ispezionare il veicolo da un qualsiasi concessionario auto-
rizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
*2: La spia lampeggia per segnalare un malfunzionamento.
*3: La spia lampeggia rapidamente per indicare che il bloccasterzo non è stato rila-
sciato.
*4: Questa spia si accende sul pannello centrale.
*3
(Verde)
(se presente)
Indicatore sistema di aper-
tura/avviamento intelli-
gente (P. 213)*4Spie di promemoria cinture
di sicurezza passeggeri
posteriori (P. 5 5 6 )
(Giallo)
(se presente)
Indicatore sistema di aper-
tura/avviamento intelli-
gente (P. 555)*1
(se presente)
Spia di avvertimento pres-
sione pneumatici (P. 556)
Spia di avvertimento basso
livello carburante (P. 555)*1
(se presente)
Spia di avvertimento princi-
pale (P. 556)
Spia di promemoria cintura
di sicurezza guidatore e
passeggero anteriore
(P. 5 5 6 )
AURIS Touring Sports_OM_Italian_OM12L17L.book 94 ページ ２０１６年６月２８日　火曜日　午後８時３２分

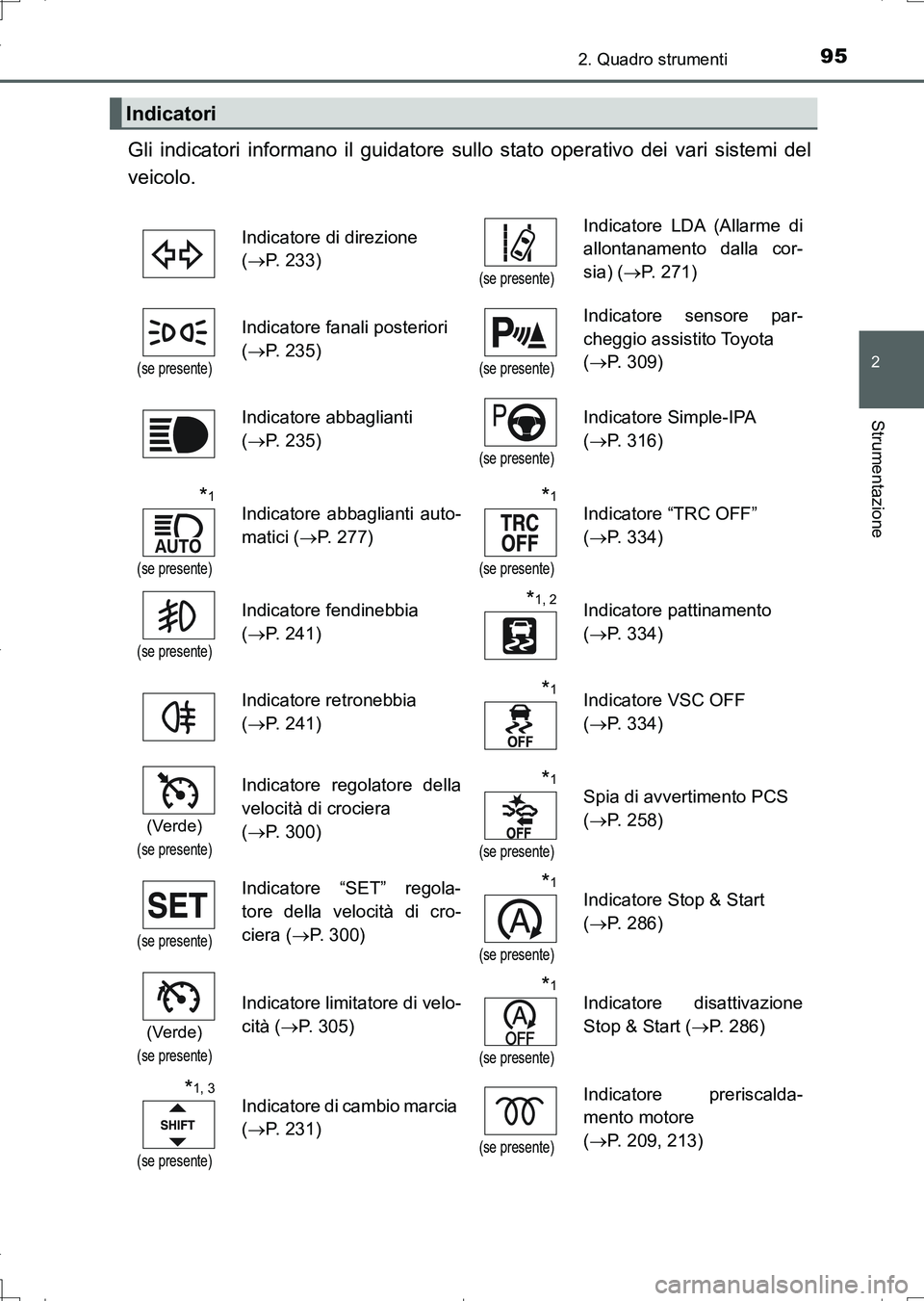

952. Quadro strumenti
2
Strumentazione
UK_AURIS_Touring_Sports_EL (OM12L17L)
Gli indicatori informano il guidatore sullo stato operativo dei vari sistemi del
veicolo.
Indicatori
Indicatore di direzione
(P. 2 3 3 )
(se presente)
Indicatore LDA (Allarme di
allontanamento dalla cor-
sia) (P. 271)
(se presente)
Indicatore fanali posteriori
(P. 2 3 5 )
(se presente)
Indicatore sensore par-
cheggio assistito Toyota
(P. 3 0 9 )
Indicatore abbaglianti
(P. 2 3 5 )
(se presente)
Indicatore Simple-IPA
(P. 3 1 6 )
*1
(se presente)
Indicatore abbaglianti auto-
matici (P. 277)*1
(se presente)
Indicatore “TRC OFF”
(P. 3 3 4 )
(se presente)
Indicatore fendinebbia
(P. 2 4 1 )*1, 2Indicatore pattinamento
(P. 3 3 4 )
Indicatore retronebbia
(P. 2 4 1 )
*1Indicatore VSC OFF
(P. 3 3 4 )
(Verde)
(se presente)
Indicatore regolatore della
velocità di crociera
(P. 3 0 0 )*1
(se presente)
Spia di avvertimento PCS
(P. 2 5 8 )
(se presente)
Indicatore “SET” regola-
tore della velocità di cro-
ciera (P. 300)*1
(se presente)
Indicatore Stop & Start
(P. 2 8 6 )
(Verde)
(se presente)
Indicatore limitatore di velo-
cità (P. 305)*1
(se presente)
Indicatore disattivazione
Stop & Start (P. 286)
*1, 3
(se presente)
Indicatore di cambio marcia
(P. 2 3 1 )
(se presente)
Indicatore preriscalda-
mento motore
(P. 209, 213)
AURIS Touring Sports_OM_Italian_OM12L17L.book 95 ページ ２０１６年６月２８日　火曜日　午後８時３２分

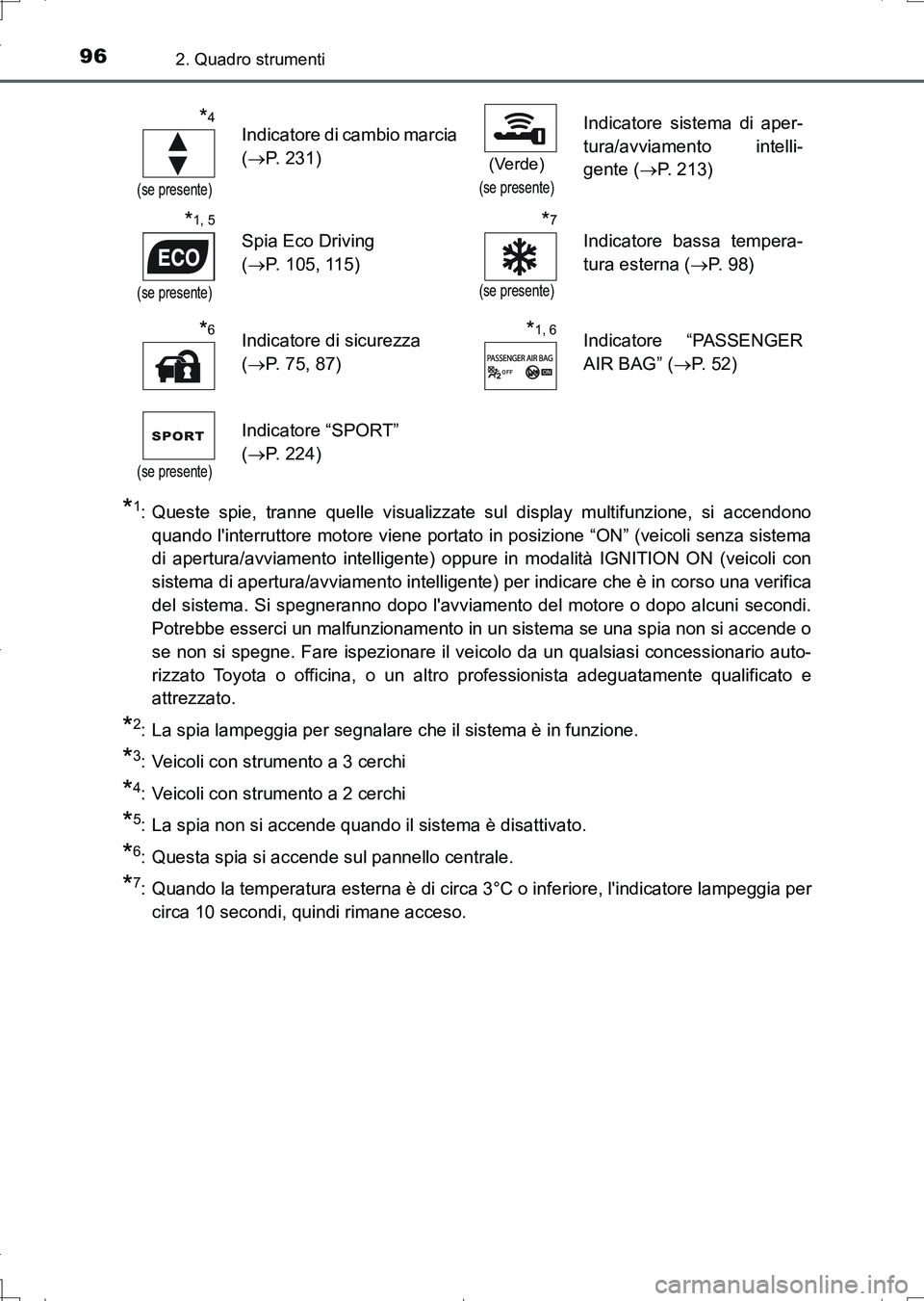

962. Quadro strumenti
UK_AURIS_Touring_Sports_EL (OM12L17L)
*1: Queste spie, tranne quelle visualizzate sul display multifunzione, si accendono
quando l'interruttore motore viene portato in posizione “ON” (veicoli senza sistema
di apertura/avviamento intelligente) oppure in modalità IGNITION ON (veicoli con
sistema di apertura/avviamento intelligente) per indicare che è in corso una verifica
del sistema. Si spegneranno dopo l'avviamento del motore o dopo alcuni secondi.
Potrebbe esserci un malfunzionamento in un sistema se una spia non si accende o
se non si spegne. Fare ispezionare il veicolo da un qualsiasi concessionario auto-
rizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
*2: La spia lampeggia per segnalare che il sistema è in funzione.
*3: Veicoli con strumento a 3 cerchi
*4: Veicoli con strumento a 2 cerchi
*5: La spia non si accende quando il sistema è disattivato.
*6: Questa spia si accende sul pannello centrale.
*7: Quando la temperatura esterna è di circa 3°C o inferiore, l'indicatore lampeggia per
circa 10 secondi, quindi rimane acceso.
*4
(se presente)
Indicatore di cambio marcia
(P. 2 3 1 )
(Verde)
(se presente)
Indicatore sistema di aper-
tura/avviamento intelli-
gente (P. 213)
*1, 5
(se presente)
Spia Eco Driving
(P. 105, 115)*7
(se presente)
Indicatore bassa tempera-
tura esterna (P. 9 8 )
*6Indicatore di sicurezza
(P. 75, 87)*1, 6Indicatore “PASSENGER
AIR BAG” (P. 5 2 )
(se presente)
Indicatore “SPORT”
(P. 2 2 4 )
AURIS Touring Sports_OM_Italian_OM12L17L.book 96 ページ ２０１６年６月２８日　火曜日　午後８時３２分

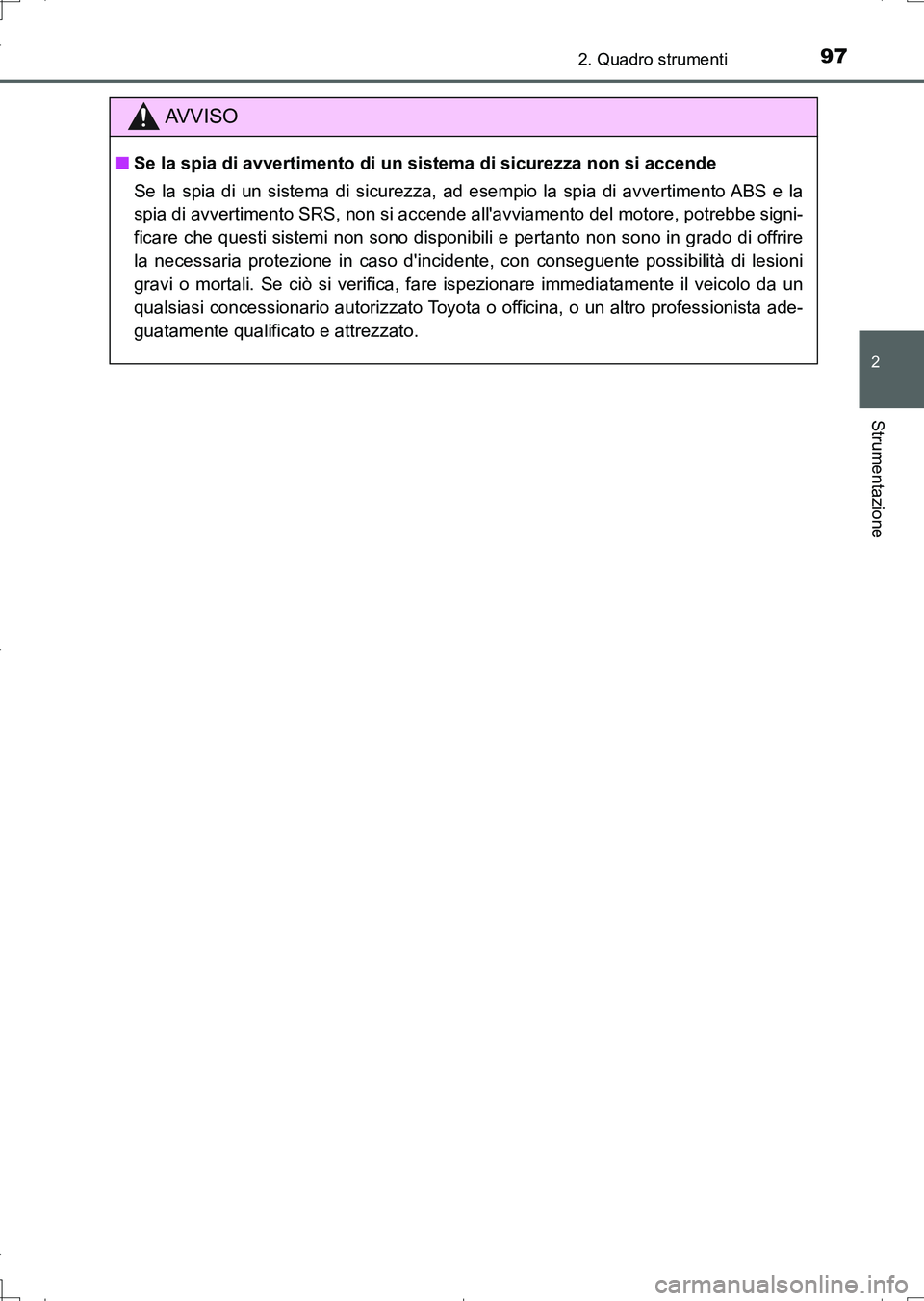

972. Quadro strumenti
2
Strumentazione
UK_AURIS_Touring_Sports_EL (OM12L17L)
AV V I S O
■Se la spia di avvertimento di un sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, ad esempio la spia di avvertimento ABS e la
spia di avvertimento SRS, non si accende all'avviamento del motore, potrebbe signi-
ficare che questi sistemi non sono disponibili e pertanto non sono in grado di offrire
la necessaria protezione in caso d'incidente, con conseguente possibilità di lesioni
gravi o mortali. Se ciò si verifica, fare ispezionare immediatamente il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista ade-
guatamente qualificato e attrezzato.
AURIS Touring Sports_OM_Italian_OM12L17L.book 97 ページ ２０１６年６月２８日　火曜日　午後８時３２分

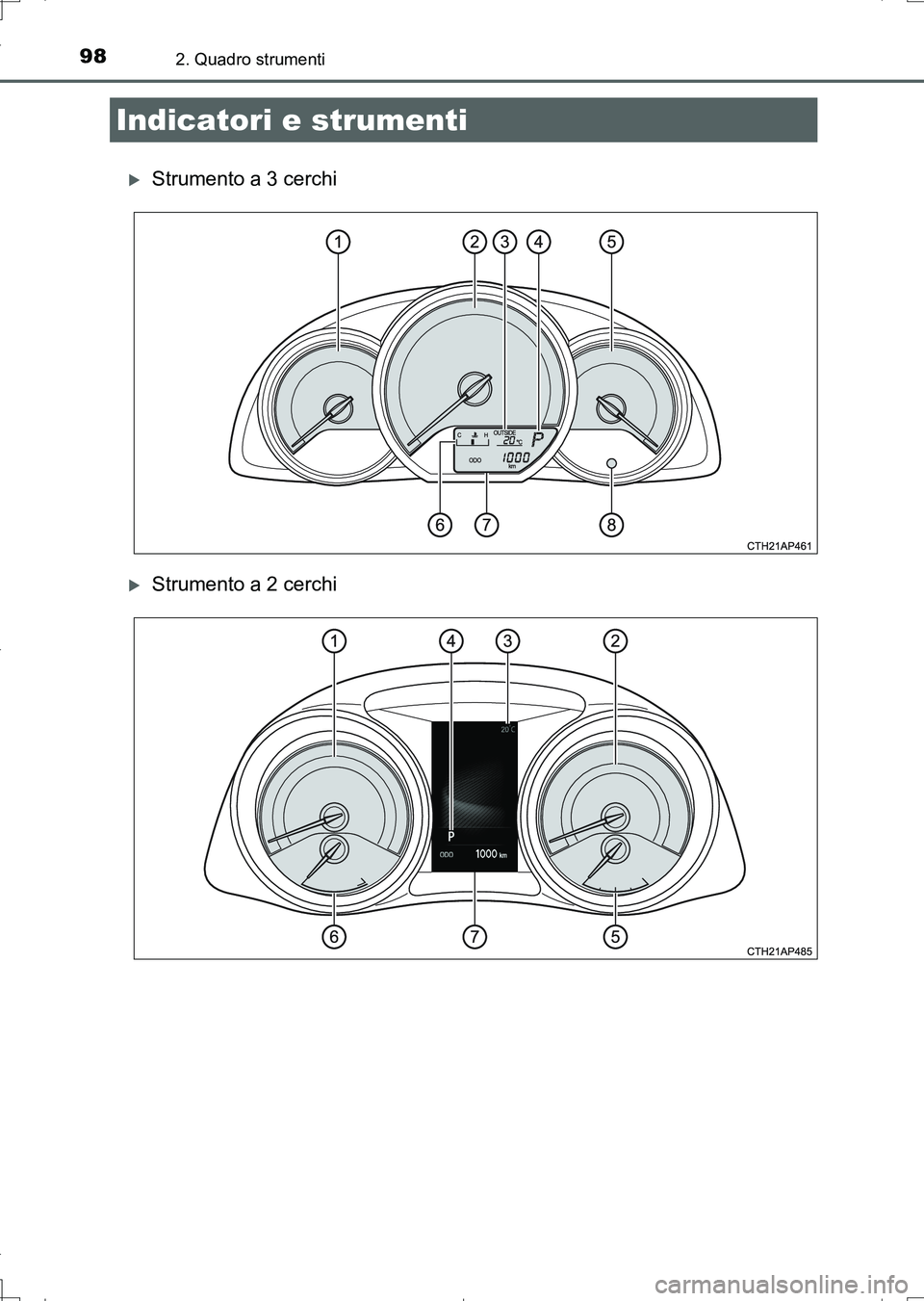

982. Quadro strumenti
UK_AURIS_Touring_Sports_EL (OM12L17L)
Strumento a 3 cerchi
Strumento a 2 cerchi
Indicatori e strumenti
AURIS Touring Sports_OM_Italian_OM12L17L.book 98 ページ ２０１６年６月２８日　火曜日　午後８時３２分

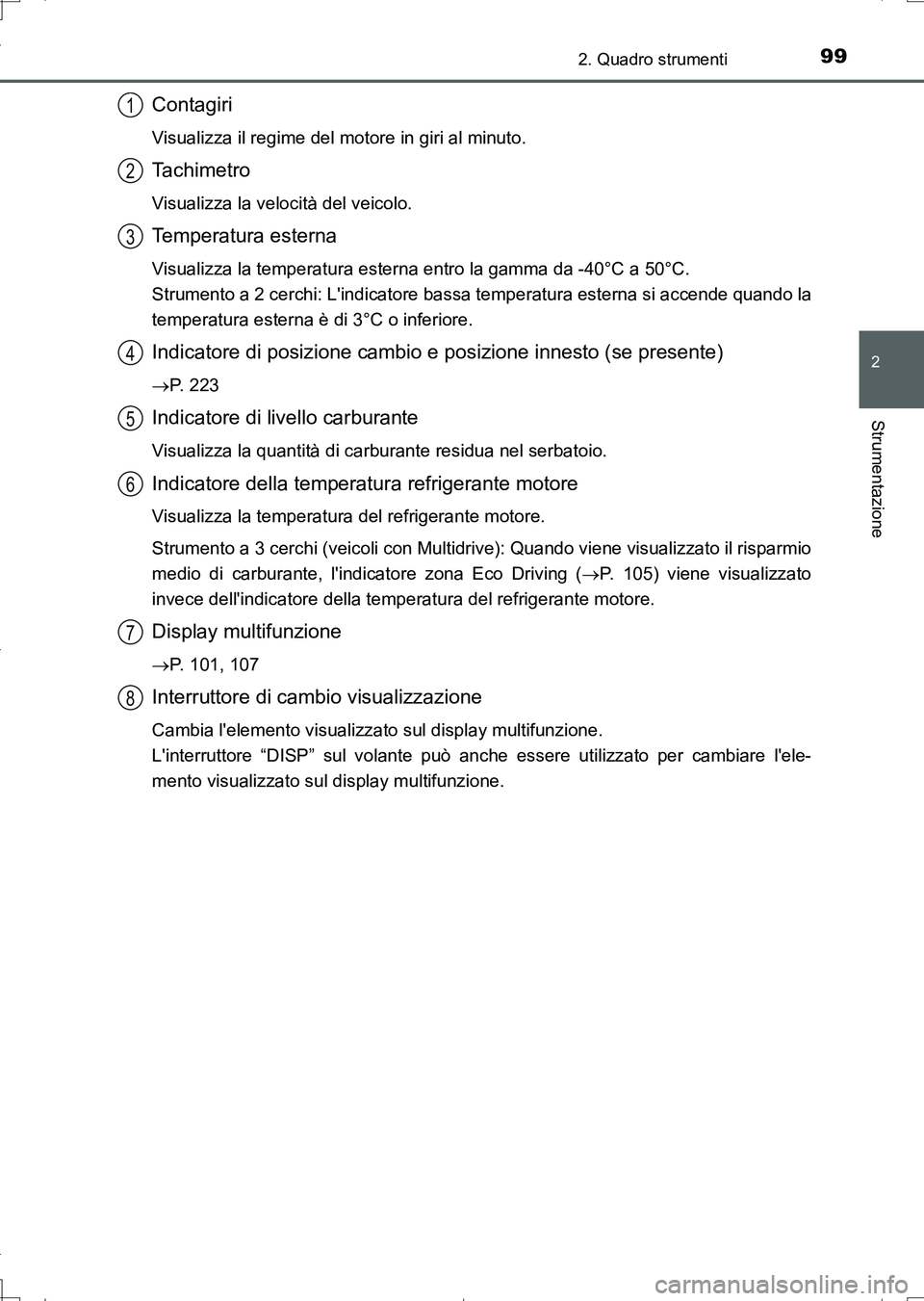

992. Quadro strumenti
2
Strumentazione
UK_AURIS_Touring_Sports_EL (OM12L17L)
Contagiri
Visualizza il regime del motore in giri al minuto.
Tachimetro
Visualizza la velocità del veicolo.
Temperatura esterna
Visualizza la temperatura esterna entro la gamma da -40°C a 50°C.
Strumento a 2 cerchi: L'indicatore bassa temperatura esterna si accende quando la
temperatura esterna è di 3°C o inferiore.
Indicatore di posizione cambio e posizione innesto (se presente)
P. 2 2 3
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio.
Indicatore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore.
Strumento a 3 cerchi (veicoli con Multidrive): Quando viene visualizzato il risparmio
medio di carburante, l'indicatore zona Eco Driving (P. 105) viene visualizzato
invece dell'indicatore della temperatura del refrigerante motore.
Display multifunzione
P. 101, 107
Interruttore di cambio visualizzazione
Cambia l'elemento visualizzato sul display multifunzione.
L'interruttore “DISP” sul volante può anche essere utilizzato per cambiare l'ele-
mento visualizzato sul display multifunzione.
1
2
3
4
5
6
7
8
AURIS Touring Sports_OM_Italian_OM12L17L.book 99 ページ ２０１６年６月２８日　火曜日　午後８時３２分

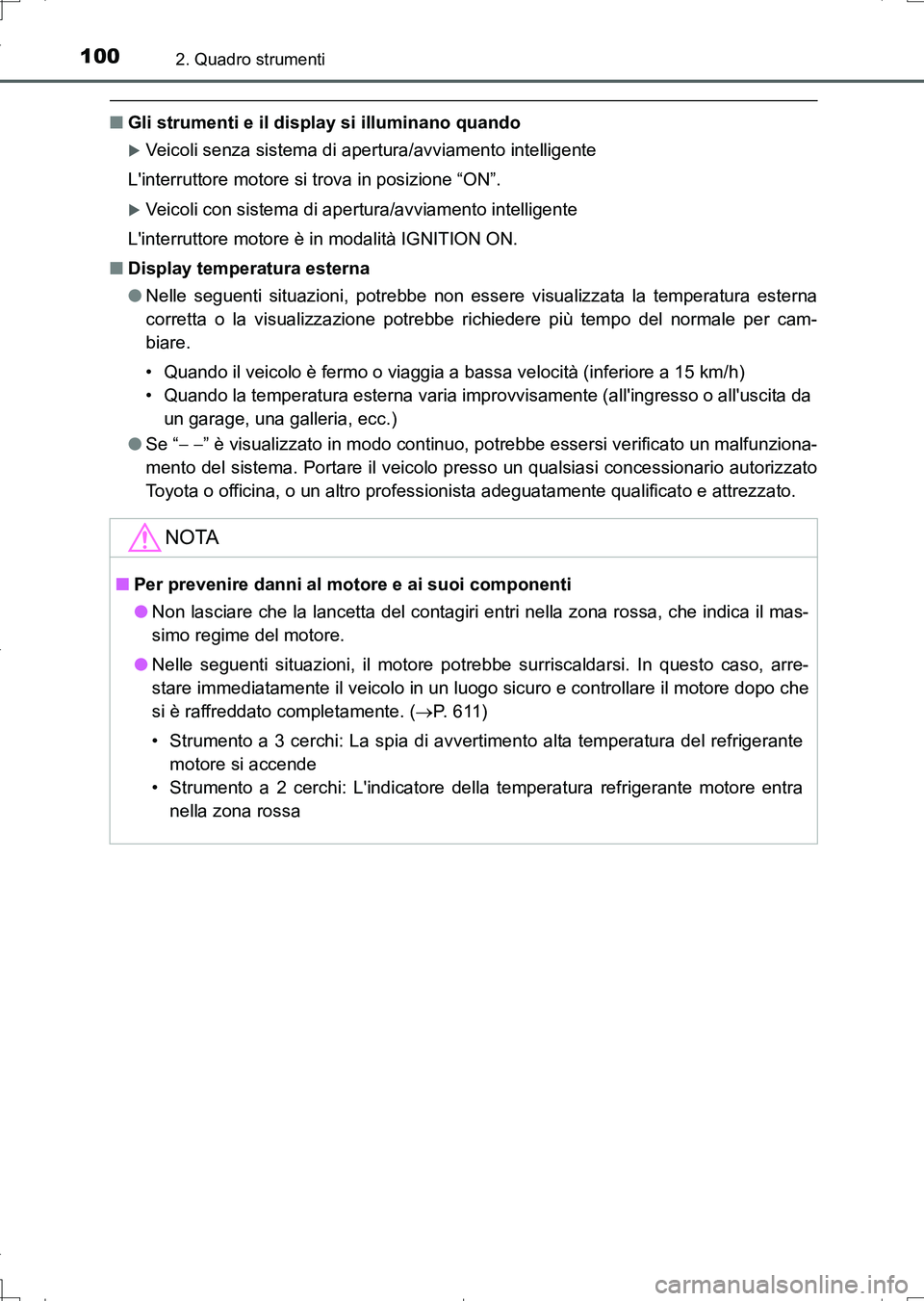

1002. Quadro strumenti
UK_AURIS_Touring_Sports_EL (OM12L17L)
■Gli strumenti e il display si illuminano quando
Veicoli senza sistema di apertura/avviamento intelligente
L'interruttore motore si trova in posizione “ON”.
Veicoli con sistema di apertura/avviamento intelligente
L'interruttore motore è in modalità IGNITION ON.
■Display temperatura esterna
●Nelle seguenti situazioni, potrebbe non essere visualizzata la temperatura esterna
corretta o la visualizzazione potrebbe richiedere più tempo del normale per cam-
biare.
• Quando il veicolo è fermo o viaggia a bassa velocità (inferiore a 15 km/h)
• Quando la temperatura esterna varia improvvisamente (all'ingresso o all'uscita da
un garage, una galleria, ecc.)
●Se “” è visualizzato in modo continuo, potrebbe essersi verificato un malfunziona-
mento del sistema. Portare il veicolo presso un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
NOTA
■Per prevenire danni al motore e ai suoi componenti
●Non lasciare che la lancetta del contagiri entri nella zona rossa, che indica il mas-
simo regime del motore.
●Nelle seguenti situazioni, il motore potrebbe surriscaldarsi. In questo caso, arre-
stare immediatamente il veicolo in un luogo sicuro e controllare il motore dopo che
si è raffreddato completamente. (P. 6 1 1 )
• Strumento a 3 cerchi: La spia di avvertimento alta temperatura del refrigerante
motore si accende
• Strumento a 2 cerchi: L'indicatore della temperatura refrigerante motore entra
nella zona rossa
AURIS Touring Sports_OM_Italian_OM12L17L.book 100 ページ ２０１６年６月２８日　火曜日　午後８時３２分
