TOYOTA AURIS TOURING SPORTS 2017 Manuale duso (in Italian)
Manufacturer: TOYOTA, Model Year: 2017, Model line: AURIS TOURING SPORTS, Model: TOYOTA AURIS TOURING SPORTS 2017Pages: 676, PDF Dimensioni: 27.38 MB
Page 101 of 676

1012. Quadro strumenti
2
Strumentazione
UK_AURIS_Touring_Sports_EL (OM12L17L)

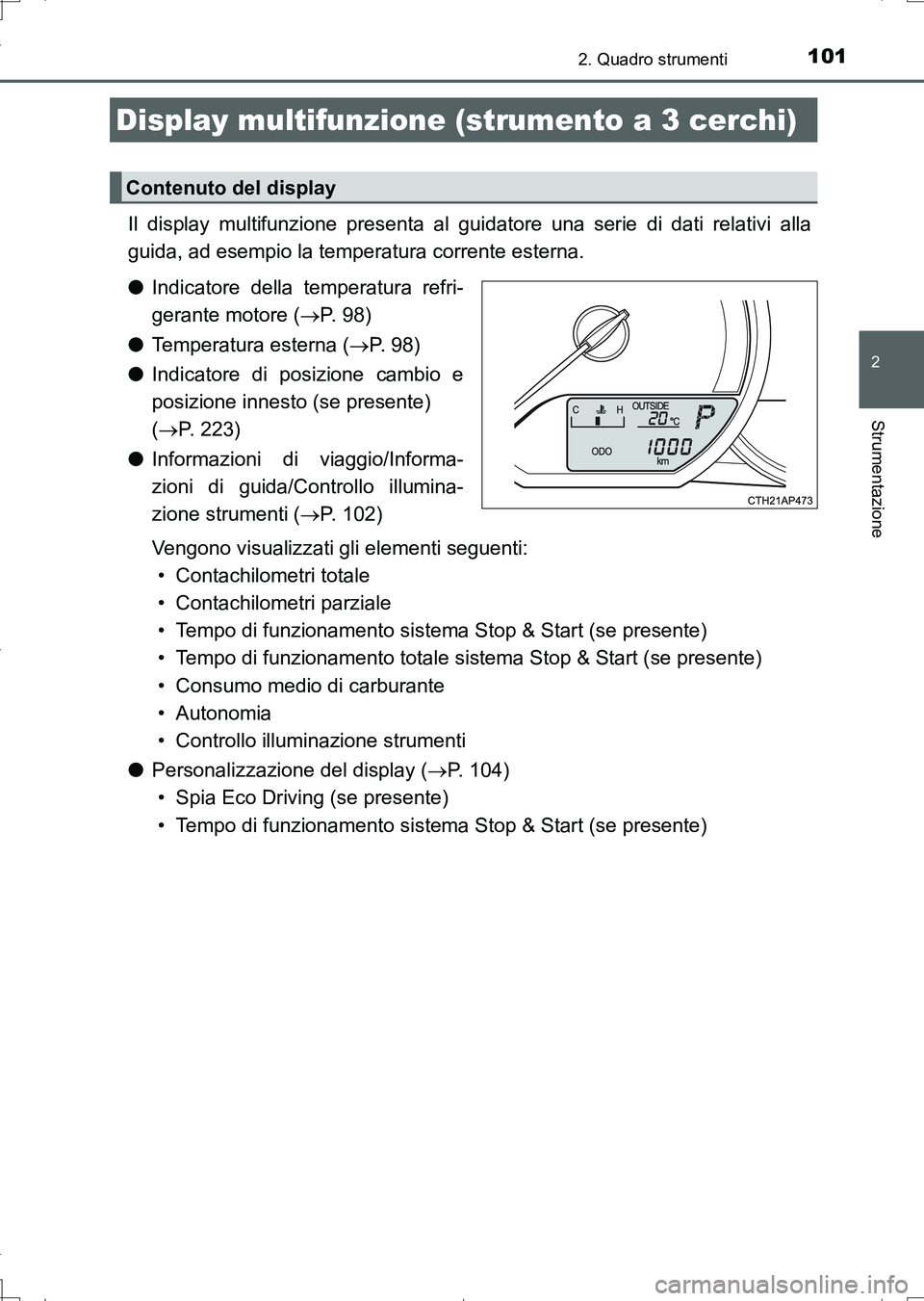

Il display multifunzione presenta al guidatore una serie di dati relativi alla
guida, ad esempio la temperatura corrente esterna.
●Indicatore della temperatura refri-
gerante motore (P. 98)
●Temperatura esterna (P. 98)
●Indicatore di posizione cambio e
posizione innesto (se presente)
(P. 223)
●Informazioni di viaggio/Informa-
zioni di guida/Controllo illumina-
zione strumenti (P. 102)
Vengono visualizzati gli elementi seguenti:
• Contachilometri totale
• Contachilometri parziale
• Tempo di funzionamento sistema Stop & Start (se presente)
• Tempo di funzionamento totale sistema Stop & Start (se presente)
• Consumo medio di carburante
• Autonomia
• Controllo illuminazione strumenti
●Personalizzazione del display (P. 104)
• Spia Eco Driving (se presente)
• Tempo di funzionamento sistema Stop & Start (se presente)
Display multifunzione (strumento a 3 cerchi)
Contenuto del display
AURIS Touring Sports_OM_Italian_OM12L17L.book 101 ページ 2016年6月28日 火曜日 午後8時32分
Page 102 of 676

1022. Quadro strumenti
UK_AURIS_Touring_Sports_EL (OM12L17L)

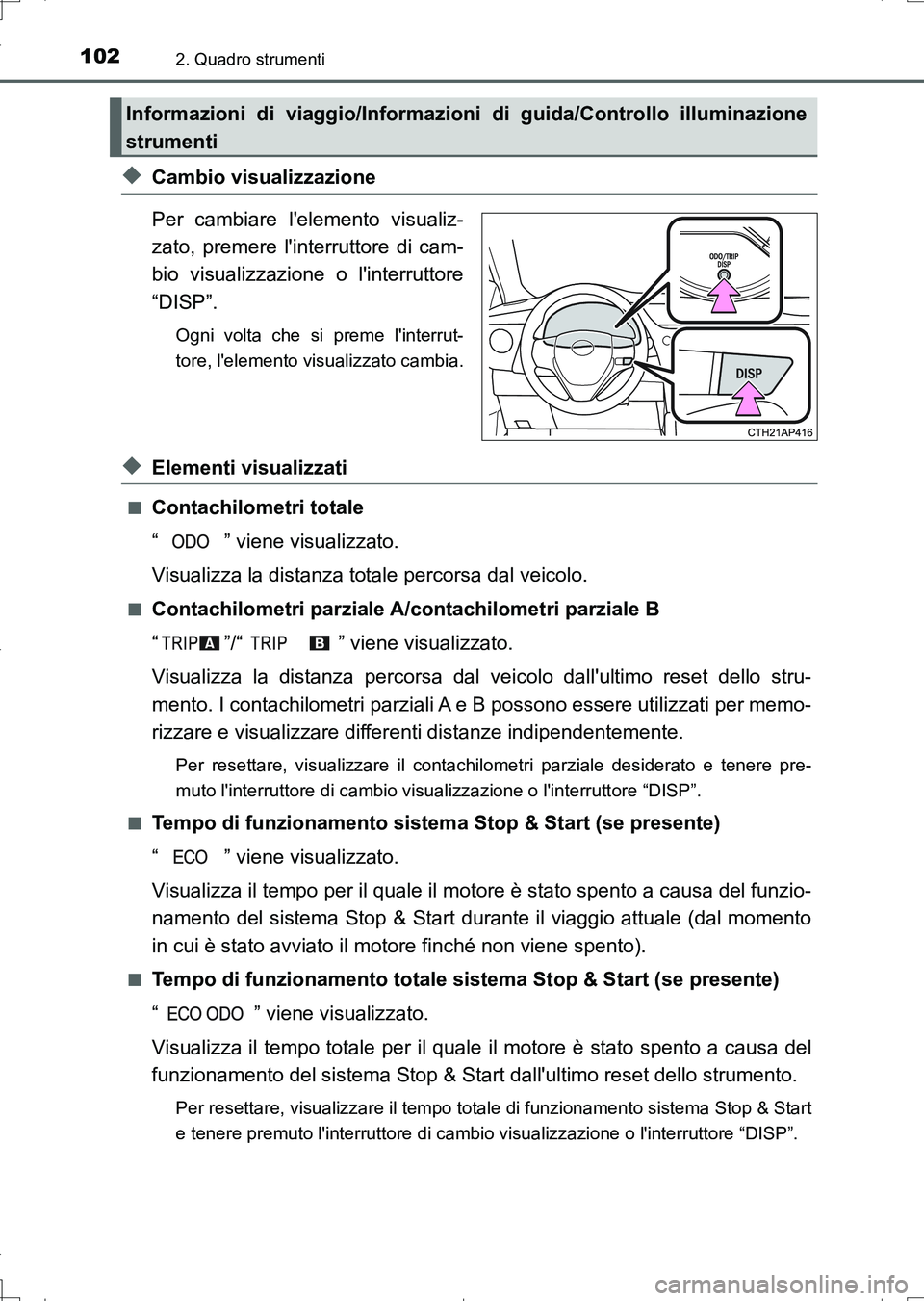

◆Cambio visualizzazione
Per cambiare l'elemento visualiz-
zato, premere l'interruttore di cam-
bio visualizzazione o l'interruttore
“DISP”.
Ogni volta che si preme l'interrut-
tore, l'elemento visualizzato cambia.
◆Elementi visualizzati
■Contachilometri totale
“ ” viene visualizzato.
Visualizza la distanza totale percorsa dal veicolo.
■Contachilometri parziale A/contachilometri parziale B
“ ”/“ ” viene visualizzato.
Visualizza la distanza percorsa dal veicolo dall'ultimo reset dello stru-
mento. I contachilometri parziali A e B possono essere utilizzati per memo-
rizzare e visualizzare differenti distanze indipendentemente.
Per resettare, visualizzare il contachilometri parziale desiderato e tenere pre-
muto l'interruttore di cambio visualizzazione o l'interruttore “DISP”.
■
Tempo di funzionamento sistema Stop & Start (se presente)
“ ” viene visualizzato.
Visualizza il tempo per il quale il motore è stato spento a causa del funzio-
namento del sistema Stop & Start durante il viaggio attuale (dal momento
in cui è stato avviato il motore finché non viene spento).
■Tempo di funzionamento totale sistema Stop & Start (se presente)
“ ” viene visualizzato.
Visualizza il tempo totale per il quale il motore è stato spento a causa del
funzionamento del sistema Stop & Start dall'ultimo reset dello strumento.
Per resettare, visualizzare il tempo totale di funzionamento sistema Stop & Start
e tenere premuto l'interruttore di cambio visualizzazione o l'interruttore “DISP”.
Informazioni di viaggio/Informazioni di guida/Controllo illuminazione
strumenti
AURIS Touring Sports_OM_Italian_OM12L17L.book 102 ページ 2016年6月28日 火曜日 午後8時32分
Page 103 of 676

1032. Quadro strumenti
2
Strumentazione
UK_AURIS_Touring_Sports_EL (OM12L17L)■

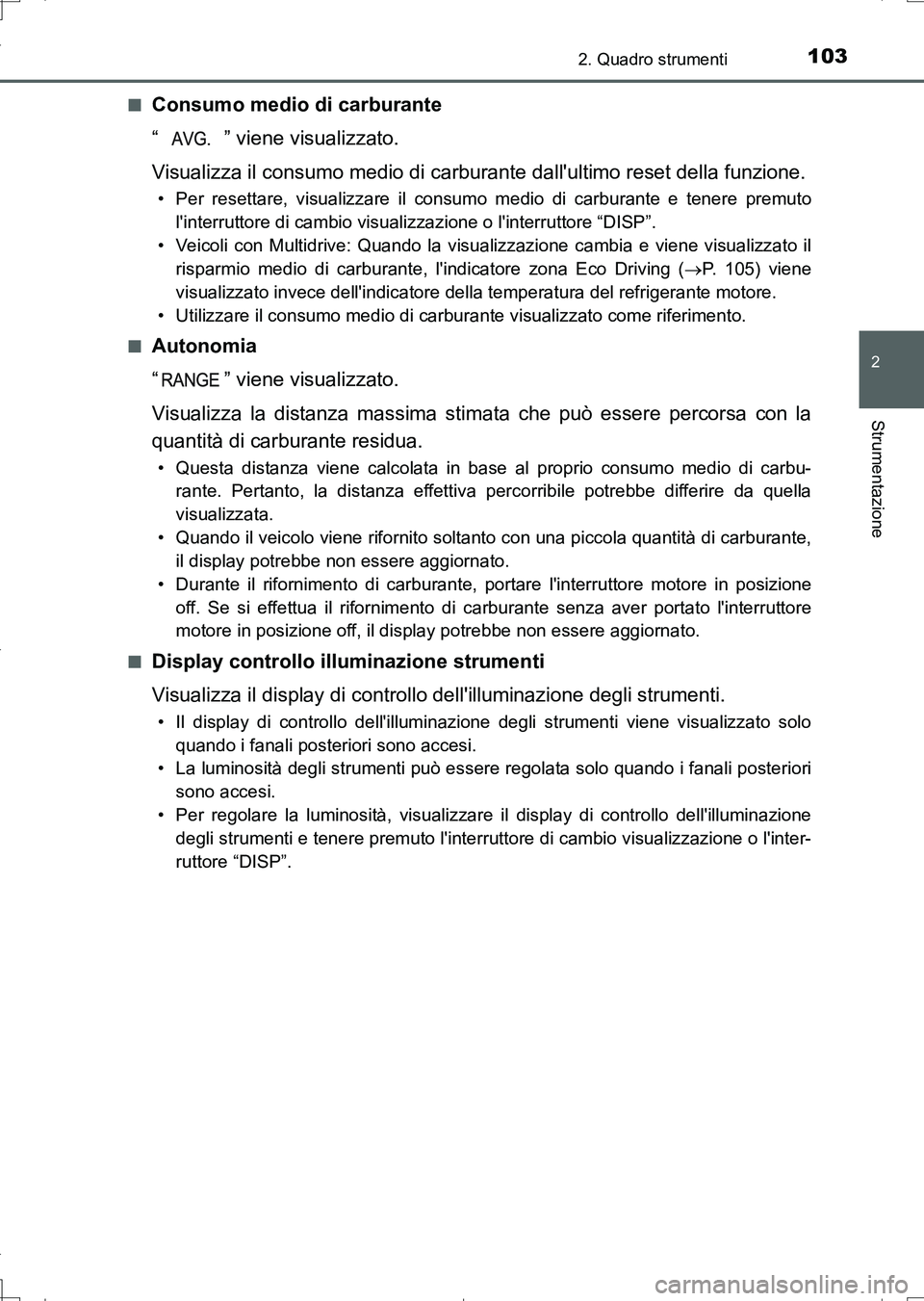

Consumo medio di carburante
“ ” viene visualizzato.
Visualizza il consumo medio di carburante dall'ultimo reset della funzione.
• Per resettare, visualizzare il consumo medio di carburante e tenere premuto
l'interruttore di cambio visualizzazione o l'interruttore “DISP”.
• Veicoli con Multidrive: Quando la visualizzazione cambia e viene visualizzato il
risparmio medio di carburante, l'indicatore zona Eco Driving (P. 105) viene
visualizzato invece dell'indicatore della temperatura del refrigerante motore.
• Utilizzare il consumo medio di carburante visualizzato come riferimento.
■
Autonomia
“ ” viene visualizzato.
Visualizza la distanza massima stimata che può essere percorsa con la
quantità di carburante residua.
• Questa distanza viene calcolata in base al proprio consumo medio di carbu-
rante. Pertanto, la distanza effettiva percorribile potrebbe differire da quella
visualizzata.
• Quando il veicolo viene rifornito soltanto con una piccola quantità di carburante,
il display potrebbe non essere aggiornato.
• Durante il rifornimento di carburante, portare l'interruttore motore in posizione
off. Se si effettua il rifornimento di carburante senza aver portato l'interruttore
motore in posizione off, il display potrebbe non essere aggiornato.
■
Display controllo illuminazione strumenti
Visualizza il display di controllo dell'illuminazione degli strumenti.
• Il display di controllo dell'illuminazione degli strumenti viene visualizzato solo
quando i fanali posteriori sono accesi.
• La luminosità degli strumenti può essere regolata solo quando i fanali posteriori
sono accesi.
• Per regolare la luminosità, visualizzare il display di controllo dell'illuminazione
degli strumenti e tenere premuto l'interruttore di cambio visualizzazione o l'inter-
ruttore “DISP”.
AURIS Touring Sports_OM_Italian_OM12L17L.book 103 ページ 2016年6月28日 火曜日 午後8時32分
Page 104 of 676

1042. Quadro strumenti
UK_AURIS_Touring_Sports_EL (OM12L17L)

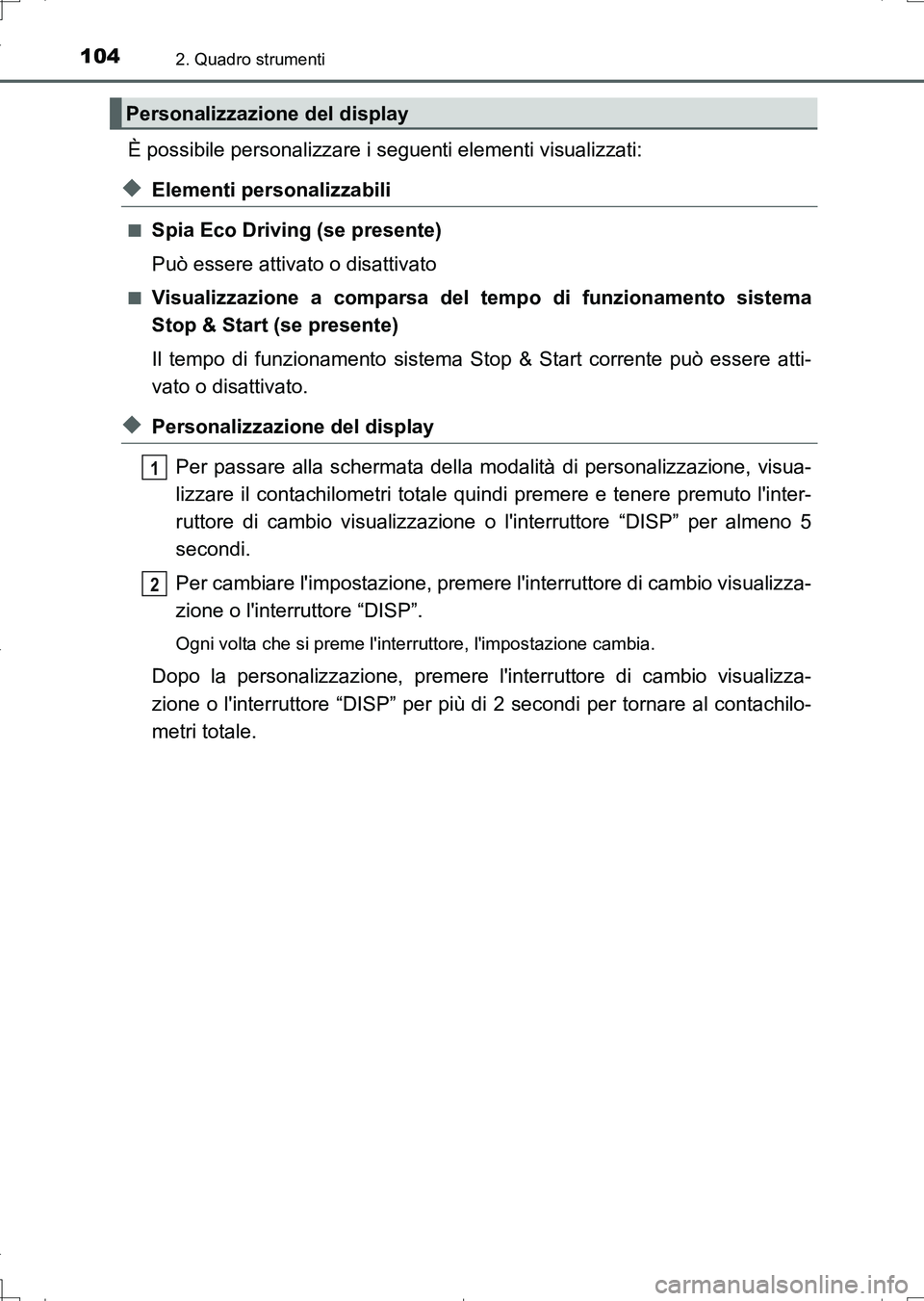

È possibile personalizzare i seguenti elementi visualizzati:
◆Elementi personalizzabili
■Spia Eco Driving (se presente)
Può essere attivato o disattivato
■Visualizzazione a comparsa del tempo di funzionamento sistema
Stop & Start (se presente)
Il tempo di funzionamento sistema Stop & Start corrente può essere atti-
vato o disattivato.
◆Personalizzazione del display
Per passare alla schermata della modalità di personalizzazione, visua-
lizzare il contachilometri totale quindi premere e tenere premuto l'inter-
ruttore di cambio visualizzazione o l'interruttore “DISP” per almeno 5
secondi.
Per cambiare l'impostazione, premere l'interruttore di cambio visualizza-
zione o l'interruttore “DISP”.
Ogni volta che si preme l'interruttore, l'impostazione cambia.
Dopo la personalizzazione, premere l'interruttore di cambio visualizza-
zione o l'interruttore “DISP” per più di 2 secondi per tornare al contachilo-
metri totale.
Personalizzazione del display
1
2
AURIS Touring Sports_OM_Italian_OM12L17L.book 104 ページ 2016年6月28日 火曜日 午後8時32分
Page 105 of 676

1052. Quadro strumenti
2
Strumentazione
UK_AURIS_Touring_Sports_EL (OM12L17L)

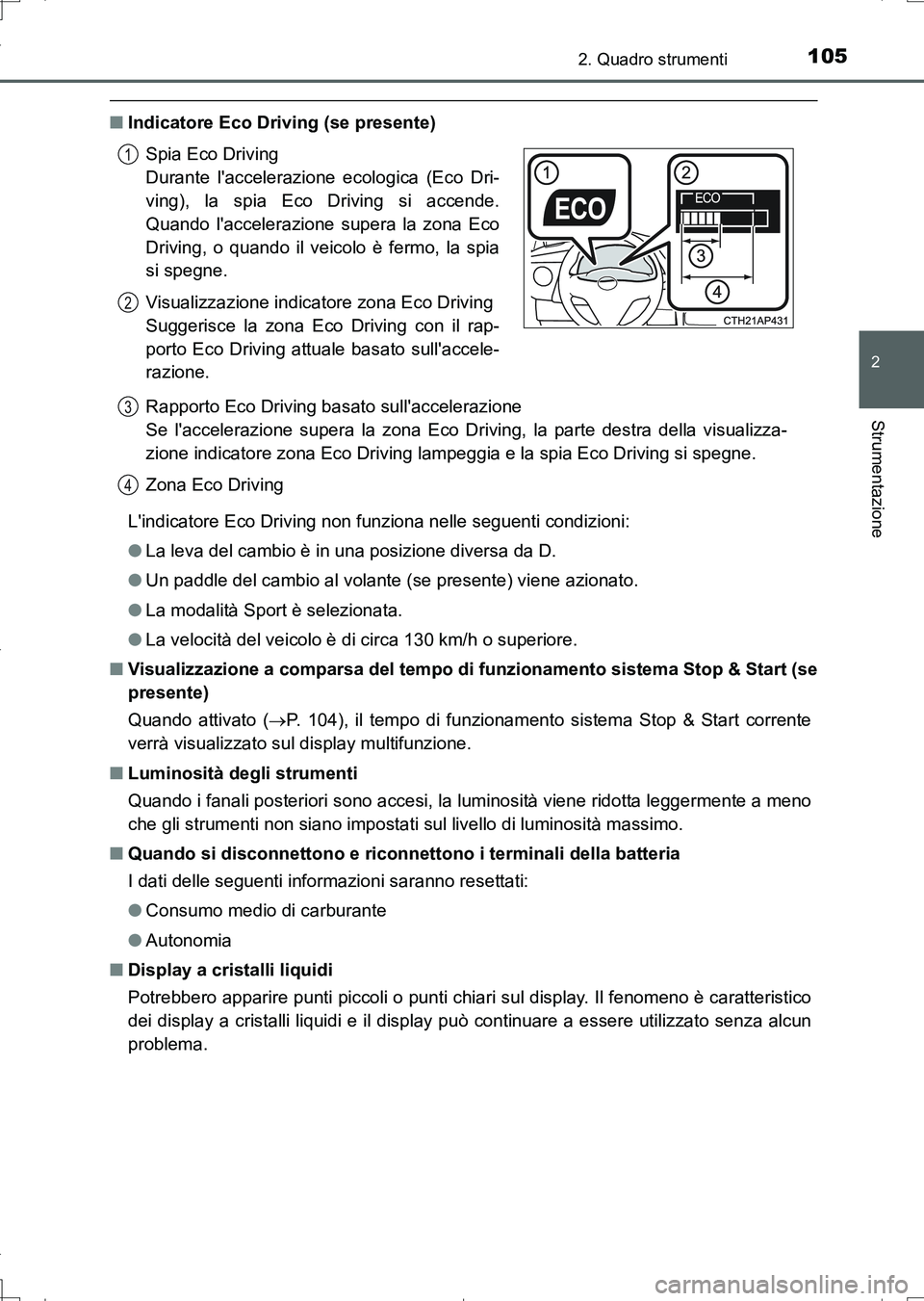

■Indicatore Eco Driving (se presente)
L'indicatore Eco Driving non funziona nelle seguenti condizioni:
●La leva del cambio è in una posizione diversa da D.
●Un paddle del cambio al volante (se presente) viene azionato.
●La modalità Sport è selezionata.
●La velocità del veicolo è di circa 130 km/h o superiore.
■Visualizzazione a comparsa del tempo di funzionamento sistema Stop & Start (se
presente)
Quando attivato (P. 104), il tempo di funzionamento sistema Stop & Start corrente
verrà visualizzato sul display multifunzione.
■Luminosità degli strumenti
Quando i fanali posteriori sono accesi, la luminosità viene ridotta leggermente a meno
che gli strumenti non siano impostati sul livello di luminosità massimo.
■Quando si disconnettono e riconnettono i terminali della batteria
I dati delle seguenti informazioni saranno resettati:
●Consumo medio di carburante
●Autonomia
■Display a cristalli liquidi
Potrebbero apparire punti piccoli o punti chiari sul display. Il fenomeno è caratteristico
dei display a cristalli liquidi e il display può continuare a essere utilizzato senza alcun
problema.Spia Eco Driving
Durante l'accelerazione ecologica (Eco Dri-
ving), la spia Eco Driving si accende.
Quando l'accelerazione supera la zona Eco
Driving, o quando il veicolo è fermo, la spia
si spegne.
Visualizzazione indicatore zona Eco Driving
Suggerisce la zona Eco Driving con il rap-
porto Eco Driving attuale basato sull'accele-
razione.
Rapporto Eco Driving basato sull'accelerazione
Se l'accelerazione supera la zona Eco Driving, la parte destra della visualizza-
zione indicatore zona Eco Driving lampeggia e la spia Eco Driving si spegne.
Zona Eco Driving
1
2
3
4
AURIS Touring Sports_OM_Italian_OM12L17L.book 105 ページ 2016年6月28日 火曜日 午後8時32分
Page 106 of 676

1062. Quadro strumenti
UK_AURIS_Touring_Sports_EL (OM12L17L)
AV V I S O
■Precauzione per l'uso durante la guida
●Quando si aziona il display multifunzione durante la guida, prestare particolare
attenzione alla sicurezza dell'area attorno al veicolo.
●Non guardare continuamente il display multifunzione durante la guida, in quanto è
possibile non vedere pedoni, oggetti sulla strada, ecc. davanti al veicolo.
■Display a basse temperature
Attendere che l'abitacolo si sia riscaldato prima di usare il display. A temperature
estremamente basse, il monitor potrebbe rispondere lentamente e la visualizzazione
delle modifiche potrebbe essere ritardata.
Ad esempio, si verifica un ritardo tra quando il guidatore cambia marcia e la visualiz-
zazione del nuovo numero di marcia. Questo ritardo potrebbe indurre il guidatore a
scalare nuovamente la marcia, provocando una frenata motore rapida ed eccessiva
e in alcuni casi anche incidenti, con conseguenti lesioni gravi o mortali.
■Precauzioni durante la configurazione del display
Poiché è necessario che il motore sia in funzione durante la configurazione del
display, assicurarsi che il veicolo sia parcheggiato in un luogo con adeguata ventila-
zione. In un luogo chiuso come un garage, i gas di scarico come il pericoloso monos-
sido di carbonio (CO) potrebbero accumularsi e penetrare all'interno del veicolo. Ciò
potrebbe avere conseguenze per la salute gravi o mortali.
AURIS Touring Sports_OM_Italian_OM12L17L.book 106 ページ 2016年6月28日 火曜日 午後8時32分
Page 107 of 676

1072. Quadro strumenti
2
Strumentazione
UK_AURIS_Touring_Sports_EL (OM12L17L)
Il display multifunzione presenta al guidatore una serie di dati relativi alla
guida, ad esempio la temperatura corrente esterna. Il display multifunzione
può essere utilizzato anche per cambiare le impostazioni di visualizzazione e
altre impostazioni.
●Temperatura esterna (P. 98)
●Indicatore di posizione cambio e
posizione innesto (se presente)
(P. 223)
●Visualizzazione a comparsa
In alcune situazioni un messaggio
di avvertimento o lo stato operativo
di un sistema verrà mostrato tem-
poraneamente sul display multifun-
zione.
Su alcuni modelli: È possibile attivare/disattivare alcune visualizzazioni a com-
parsa. (P. 113)
●Informazioni di viaggio/distanza fino al successivo cambio olio motore
(P. 109)
Vengono visualizzati gli elementi seguenti:
• Contachilometri totale
• Contachilometri parziale
• Distanza fino al successivo cambio olio motore (se presente)
Display multifunzione (strumento a 2 cerchi)
Contenuto del display
AURIS Touring Sports_OM_Italian_OM12L17L.book 107 ページ 2016年6月28日 火曜日 午後8時32分
Page 108 of 676

1082. Quadro strumenti
UK_AURIS_Touring_Sports_EL (OM12L17L)

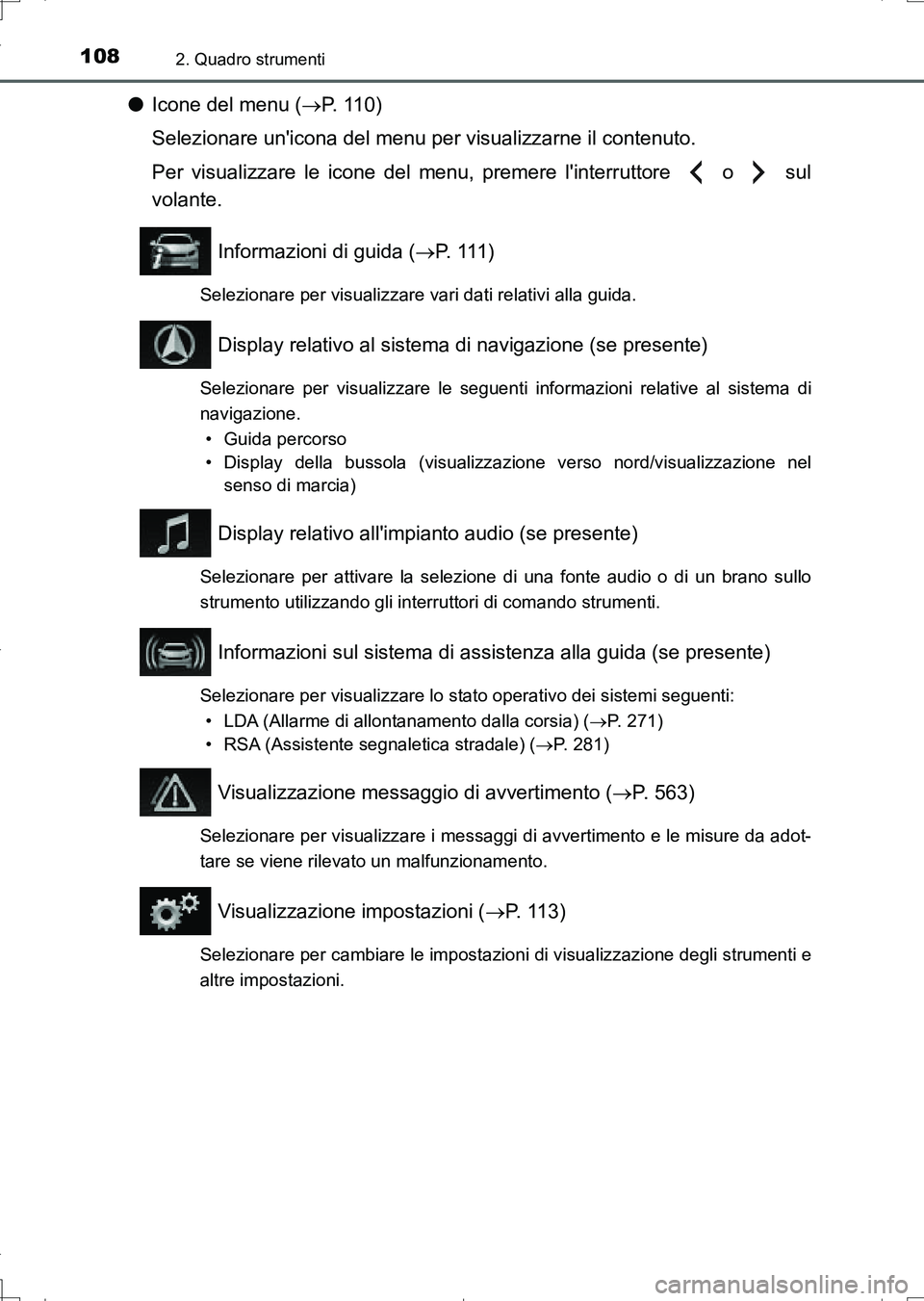

●Icone del menu (P. 11 0 )
Selezionare un'icona del menu per visualizzarne il contenuto.
Per visualizzare le icone del menu, premere l'interruttore o sul
volante.
Informazioni di guida (P. 1 1 1 )
Selezionare per visualizzare vari dati relativi alla guida.
Display relativo al sistema di navigazione (se presente)
Selezionare per visualizzare le seguenti informazioni relative al sistema di
navigazione.
• Guida percorso
• Display della bussola (visualizzazione verso nord/visualizzazione nel
senso di marcia)
Display relativo all'impianto audio (se presente)
Selezionare per attivare la selezione di una fonte audio o di un brano sullo
strumento utilizzando gli interruttori di comando strumenti.
Informazioni sul sistema di assistenza alla guida (se presente)
Selezionare per visualizzare lo stato operativo dei sistemi seguenti:
• LDA (Allarme di allontanamento dalla corsia) (P. 271)
• RSA (Assistente segnaletica stradale) (P. 281)
Visualizzazione messaggio di avvertimento (P. 563)
Selezionare per visualizzare i messaggi di avvertimento e le misure da adot-
tare se viene rilevato un malfunzionamento.
Visualizzazione impostazioni (P. 1 1 3 )
Selezionare per cambiare le impostazioni di visualizzazione degli strumenti e
altre impostazioni.
AURIS Touring Sports_OM_Italian_OM12L17L.book 108 ページ 2016年6月28日 火曜日 午後8時32分
Page 109 of 676

1092. Quadro strumenti
2
Strumentazione
UK_AURIS_Touring_Sports_EL (OM12L17L)
◆Cambio visualizzazione
Per cambiare l'elemento visualiz-
zato, premere l'interruttore “TRIP”.
Ogni volta che si preme l'interrut-
tore, l'elemento visualizzato cambia.
◆Elementi visualizzati
■Contachilometri totale
Visualizza la distanza totale percorsa dal veicolo.
■Contachilometri parziale A/contachilometri parziale B
Visualizza la distanza percorsa dal veicolo dall'ultimo reset dello stru-
mento. I contachilometri parziali A e B possono essere utilizzati per memo-
rizzare e visualizzare differenti distanze indipendentemente.
Per resettare, visualizzare il contachilometri parziale desiderato e tenere pre-
muto l'interruttore “TRIP”.
■
Distanza fino al successivo cambio olio motore (se presente)
Visualizza la distanza che può essere percorsa dal veicolo prima che sia
necessario un cambio olio.
La distanza fino al successivo cambio olio motore viene visualizzata anche nelle
situazioni seguenti:
• Quando l'interruttore motore viene portato in posizione “ON” (veicoli senza
sistema di apertura/avviamento intelligente) o in modalità IGNITION ON (vei-
coli con sistema di apertura/avviamento intelligente).
• Quando viene visualizzato un messaggio di avvertimento che indica che la
manutenzione dell'olio deve essere eseguita subito o è necessaria.
• Reset: P. 4 8 2
Informazioni di viaggio/distanza fino al successivo cambio olio motore
AURIS Touring Sports_OM_Italian_OM12L17L.book 109 ページ 2016年6月28日 火曜日 午後8時32分
Page 110 of 676

1102. Quadro strumenti
UK_AURIS_Touring_Sports_EL (OM12L17L)
◆Azionamento degli interruttori di controllo strumenti
Il display multifunzione viene azionato tramite gli interruttori di controllo
strumenti.
: Per visualizzare le
icone del menu/sele-
zionare le icone del
menu
: Per cambiare l'ele-
mento visualizzato,
per scorrere la scher-
mata verso l'alto/il
basso e spostare il
cursore verso l'alto/il
basso
Premere: Per immettere/impostare
Premere e tenere premuto: Per resettare
Ritorna alla schermata precedente
Icone del menu
1
2
3
AURIS Touring Sports_OM_Italian_OM12L17L.book 110 ページ 2016年6月28日 火曜日 午後8時32分
