TOYOTA AURIS TOURING SPORTS 2017 Manuale duso (in Italian)
Manufacturer: TOYOTA, Model Year: 2017, Model line: AURIS TOURING SPORTS, Model: TOYOTA AURIS TOURING SPORTS 2017Pages: 676, PDF Dimensioni: 27.38 MB

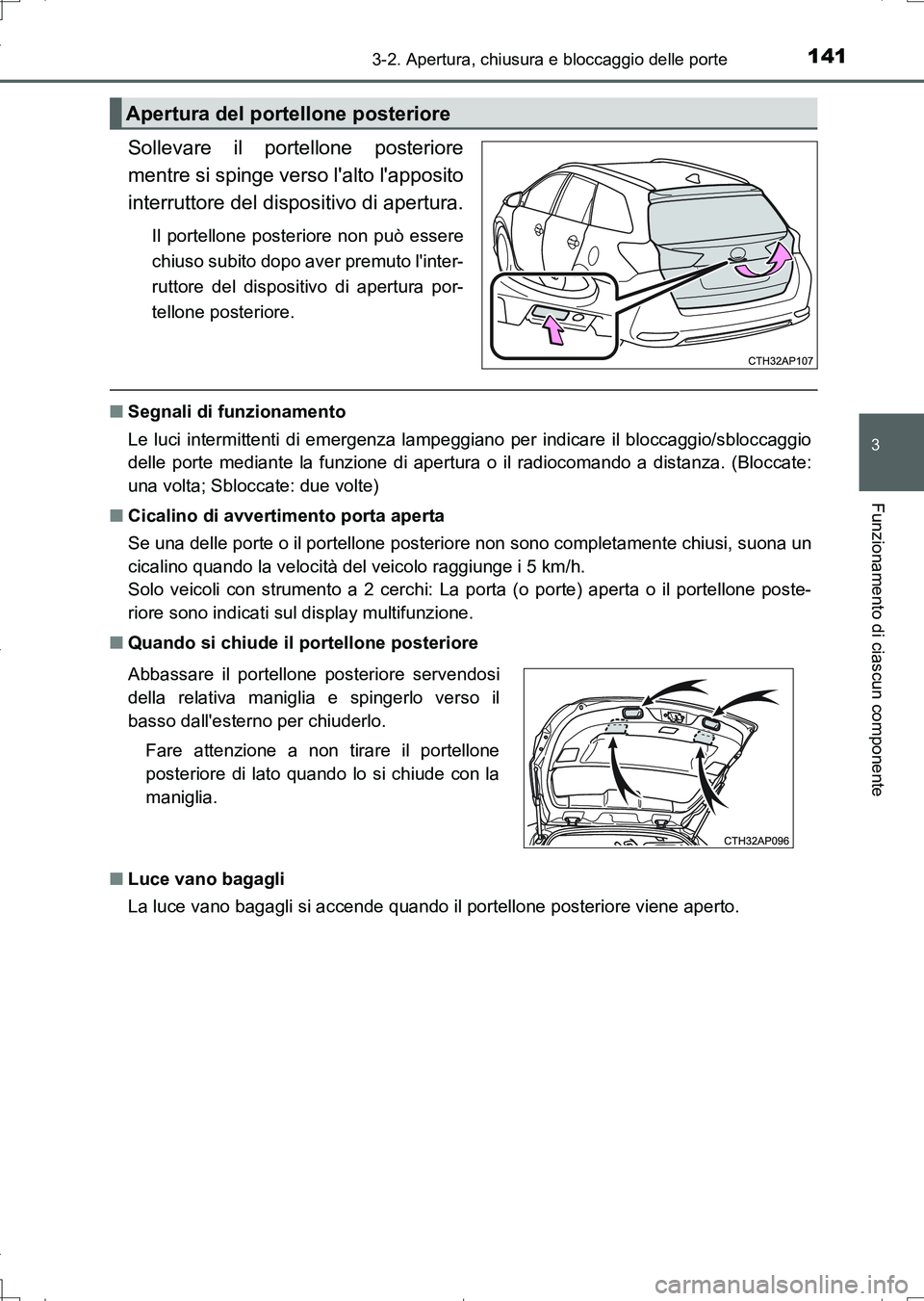

Page 141 of 676

1413-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
UK_AURIS_Touring_Sports_EL (OM12L17L)
Sollevare il portellone posteriore
mentre si spinge verso l'alto l'apposito
interruttore del dispositivo di apertura.
Il portellone posteriore non può essere
chiuso subito dopo aver premuto l'inter-
ruttore del dispositivo di apertura por-
tellone posteriore.
■Segnali di funzionamento
Le luci intermittenti di emergenza lampeggiano per indicare il bloccaggio/sbloccaggio
delle porte mediante la funzione di apertura o il radiocomando a distanza. (Bloccate:
una volta; Sbloccate: due volte)
■Cicalino di avvertimento porta aperta
Se una delle porte o il portellone posteriore non sono completamente chiusi, suona un
cicalino quando la velocità del veicolo raggiunge i 5 km/h.
Solo veicoli con strumento a 2 cerchi: La porta (o porte) aperta o il portellone poste-
riore sono indicati sul display multifunzione.
■Quando si chiude il portellone posteriore
■Luce vano bagagli
La luce vano bagagli si accende quando il portellone posteriore viene aperto.
Apertura del portellone posteriore
Abbassare il portellone posteriore servendosi
della relativa maniglia e spingerlo verso il
basso dall'esterno per chiuderlo.
Fare attenzione a non tirare il portellone
posteriore di lato quando lo si chiude con la
maniglia.
AURIS Touring Sports_OM_Italian_OM12L17L.book 141 ページ 2016年6月28日 火曜日 午後8時32分

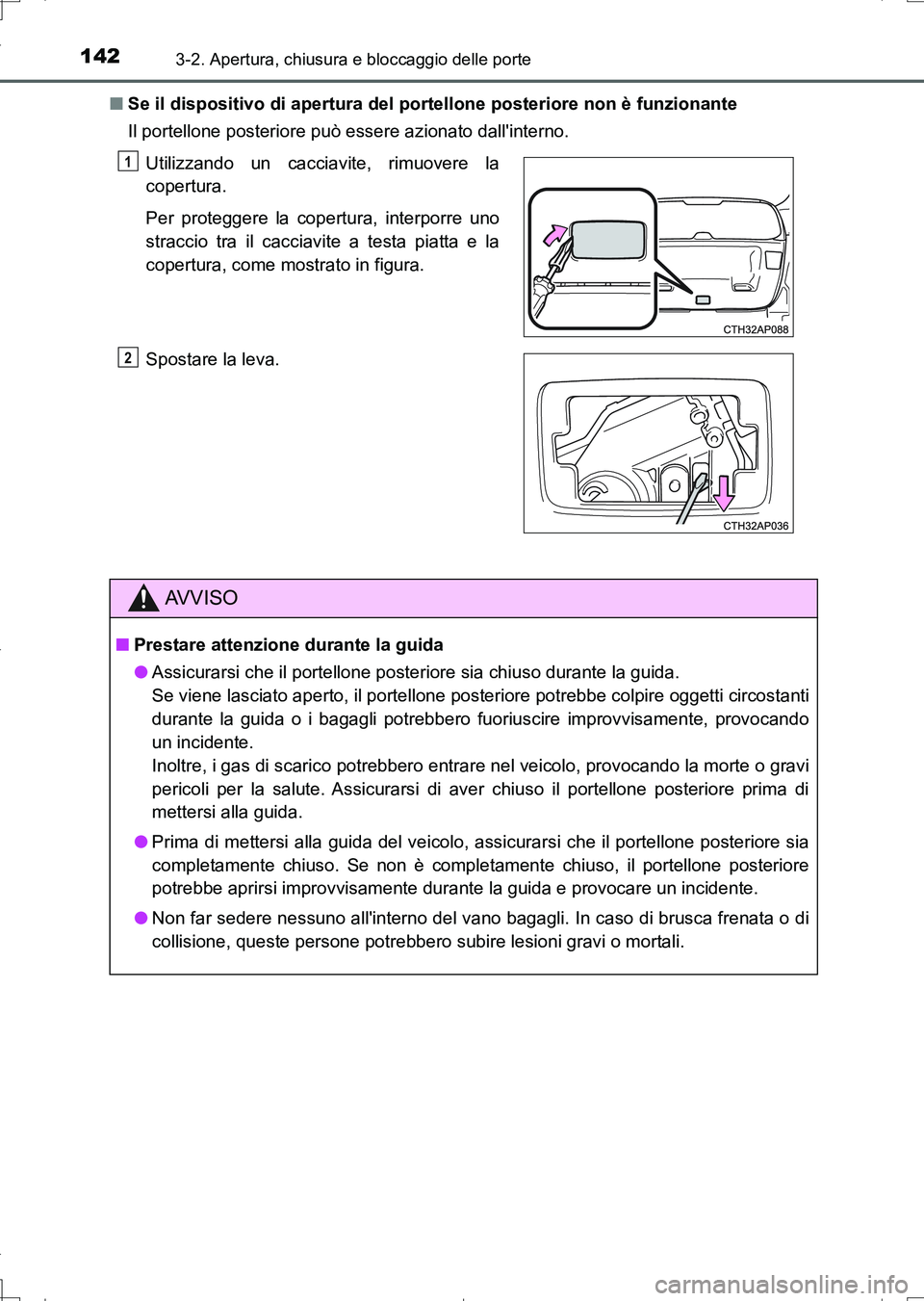

Page 142 of 676

1423-2. Apertura, chiusura e bloccaggio delle porte
UK_AURIS_Touring_Sports_EL (OM12L17L)■Se il dispositivo di apertura del portellone posteriore non è funzionante
Il portellone posteriore può essere azionato dall'interno.
Utilizzando un cacciavite, rimuovere la
copertura.
Per proteggere la copertura, interporre uno
straccio tra il cacciavite a testa piatta e la
copertura, come mostrato in figura.
Spostare la leva.
AV V I S O
■Prestare attenzione durante la guida
●Assicurarsi che il portellone posteriore sia chiuso durante la guida.
Se viene lasciato aperto, il portellone posteriore potrebbe colpire oggetti circostanti
durante la guida o i bagagli potrebbero fuoriuscire improvvisamente, provocando
un incidente.
Inoltre, i gas di scarico potrebbero entrare nel veicolo, provocando la morte o gravi
pericoli per la salute. Assicurarsi di aver chiuso il portellone posteriore prima di
mettersi alla guida.
●Prima di mettersi alla guida del veicolo, assicurarsi che il portellone posteriore sia
completamente chiuso. Se non è completamente chiuso, il portellone posteriore
potrebbe aprirsi improvvisamente durante la guida e provocare un incidente.
●Non far sedere nessuno all'interno del vano bagagli. In caso di brusca frenata o di
collisione, queste persone potrebbero subire lesioni gravi o mortali.
1
2
AURIS Touring Sports_OM_Italian_OM12L17L.book 142 ページ 2016年6月28日 火曜日 午後8時32分

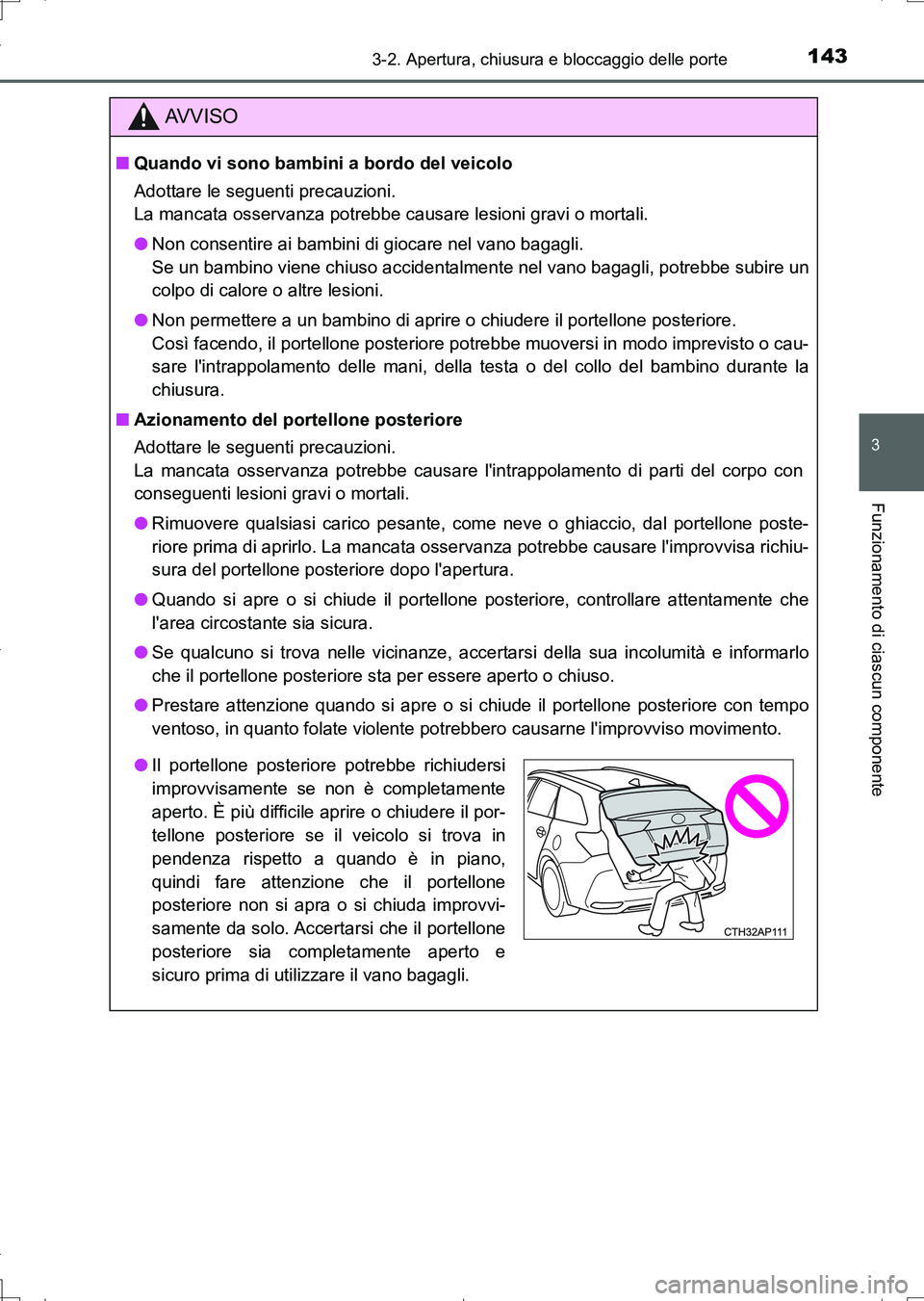

Page 143 of 676

1433-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
UK_AURIS_Touring_Sports_EL (OM12L17L)
AV V I S O
■Quando vi sono bambini a bordo del veicolo
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
●Non consentire ai bambini di giocare nel vano bagagli.
Se un bambino viene chiuso accidentalmente nel vano bagagli, potrebbe subire un
colpo di calore o altre lesioni.
●Non permettere a un bambino di aprire o chiudere il portellone posteriore.
Così facendo, il portellone posteriore potrebbe muoversi in modo imprevisto o cau-
sare l'intrappolamento delle mani, della testa o del collo del bambino durante la
chiusura.
■Azionamento del portellone posteriore
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare l'intrappolamento di parti del corpo con
conseguenti lesioni gravi o mortali.
●Rimuovere qualsiasi carico pesante, come neve o ghiaccio, dal portellone poste-
riore prima di aprirlo. La mancata osservanza potrebbe causare l'improvvisa richiu-
sura del portellone posteriore dopo l'apertura.
●Quando si apre o si chiude il portellone posteriore, controllare attentamente che
l'area circostante sia sicura.
●Se qualcuno si trova nelle vicinanze, accertarsi della sua incolumità e informarlo
che il portellone posteriore sta per essere aperto o chiuso.
●Prestare attenzione quando si apre o si chiude il portellone posteriore con tempo
ventoso, in quanto folate violente potrebbero causarne l'improvviso movimento.
●Il portellone posteriore potrebbe richiudersi
improvvisamente se non è completamente
aperto. È più difficile aprire o chiudere il por-
tellone posteriore se il veicolo si trova in
pendenza rispetto a quando è in piano,
quindi fare attenzione che il portellone
posteriore non si apra o si chiuda improvvi-
samente da solo. Accertarsi che il portellone
posteriore sia completamente aperto e
sicuro prima di utilizzare il vano bagagli.
AURIS Touring Sports_OM_Italian_OM12L17L.book 143 ページ 2016年6月28日 火曜日 午後8時32分

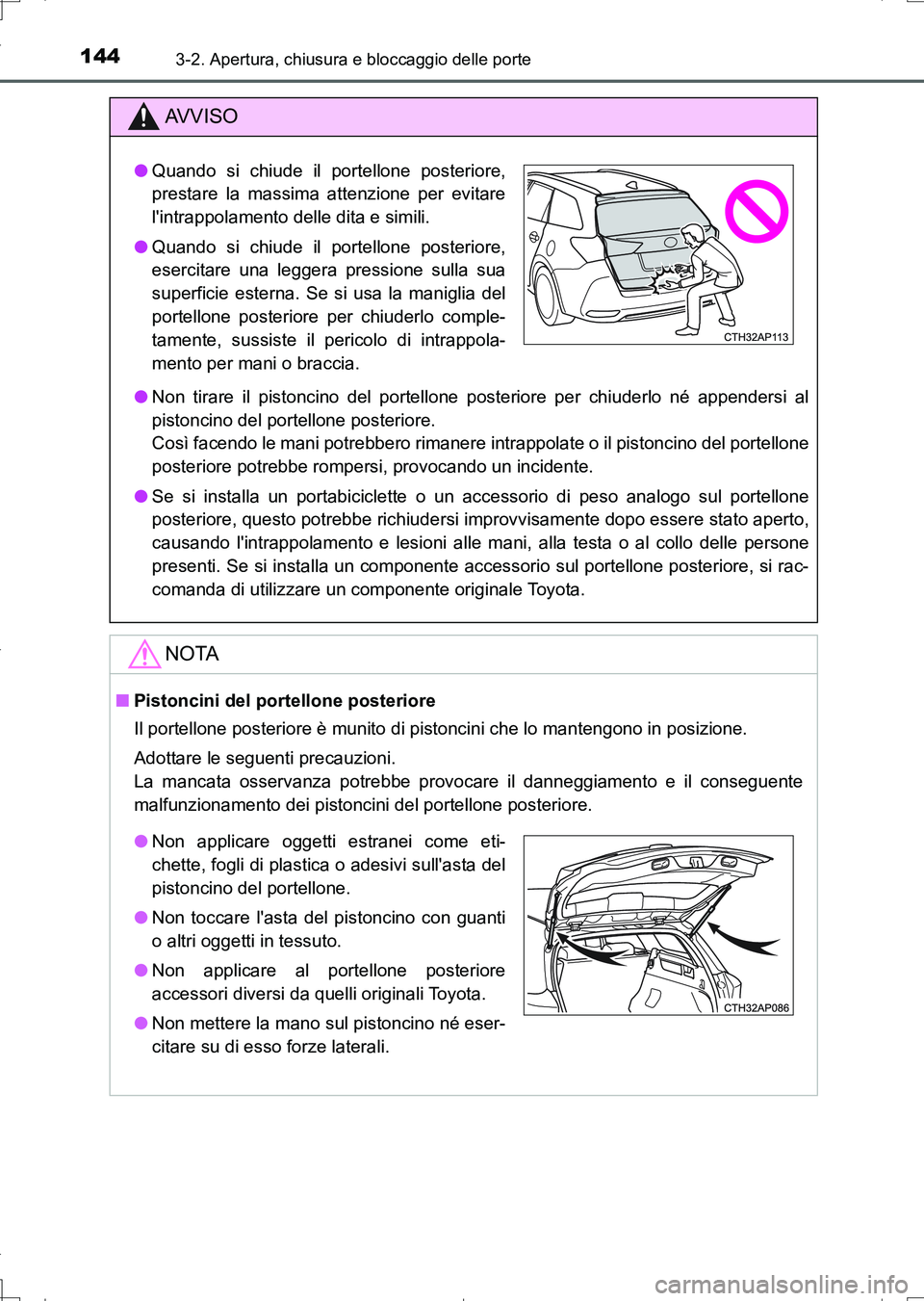

Page 144 of 676

1443-2. Apertura, chiusura e bloccaggio delle porte
UK_AURIS_Touring_Sports_EL (OM12L17L)
AV V I S O
●Non tirare il pistoncino del portellone posteriore per chiuderlo né appendersi al
pistoncino del portellone posteriore.
Così facendo le mani potrebbero rimanere intrappolate o il pistoncino del portellone
posteriore potrebbe rompersi, provocando un incidente.
●Se si installa un portabiciclette o un accessorio di peso analogo sul portellone
posteriore, questo potrebbe richiudersi improvvisamente dopo essere stato aperto,
causando l'intrappolamento e lesioni alle mani, alla testa o al collo delle persone
presenti. Se si installa un componente accessorio sul portellone posteriore, si rac-
comanda di utilizzare un componente originale Toyota.
NOTA
■Pistoncini del portellone posteriore
Il portellone posteriore è munito di pistoncini che lo mantengono in posizione.
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe provocare il danneggiamento e il conseguente
malfunzionamento dei pistoncini del portellone posteriore.
●Quando si chiude il portellone posteriore,
prestare la massima attenzione per evitare
l'intrappolamento delle dita e simili.
●Quando si chiude il portellone posteriore,
esercitare una leggera pressione sulla sua
superficie esterna. Se si usa la maniglia del
portellone posteriore per chiuderlo comple-
tamente, sussiste il pericolo di intrappola-
mento per mani o braccia.
●Non applicare oggetti estranei come eti-
chette, fogli di plastica o adesivi sull'asta del
pistoncino del portellone.
●Non toccare l'asta del pistoncino con guanti
o altri oggetti in tessuto.
●Non applicare al portellone posteriore
accessori diversi da quelli originali Toyota.
●Non mettere la mano sul pistoncino né eser-
citare su di esso forze laterali.
AURIS Touring Sports_OM_Italian_OM12L17L.book 144 ページ 2016年6月28日 火曜日 午後8時32分

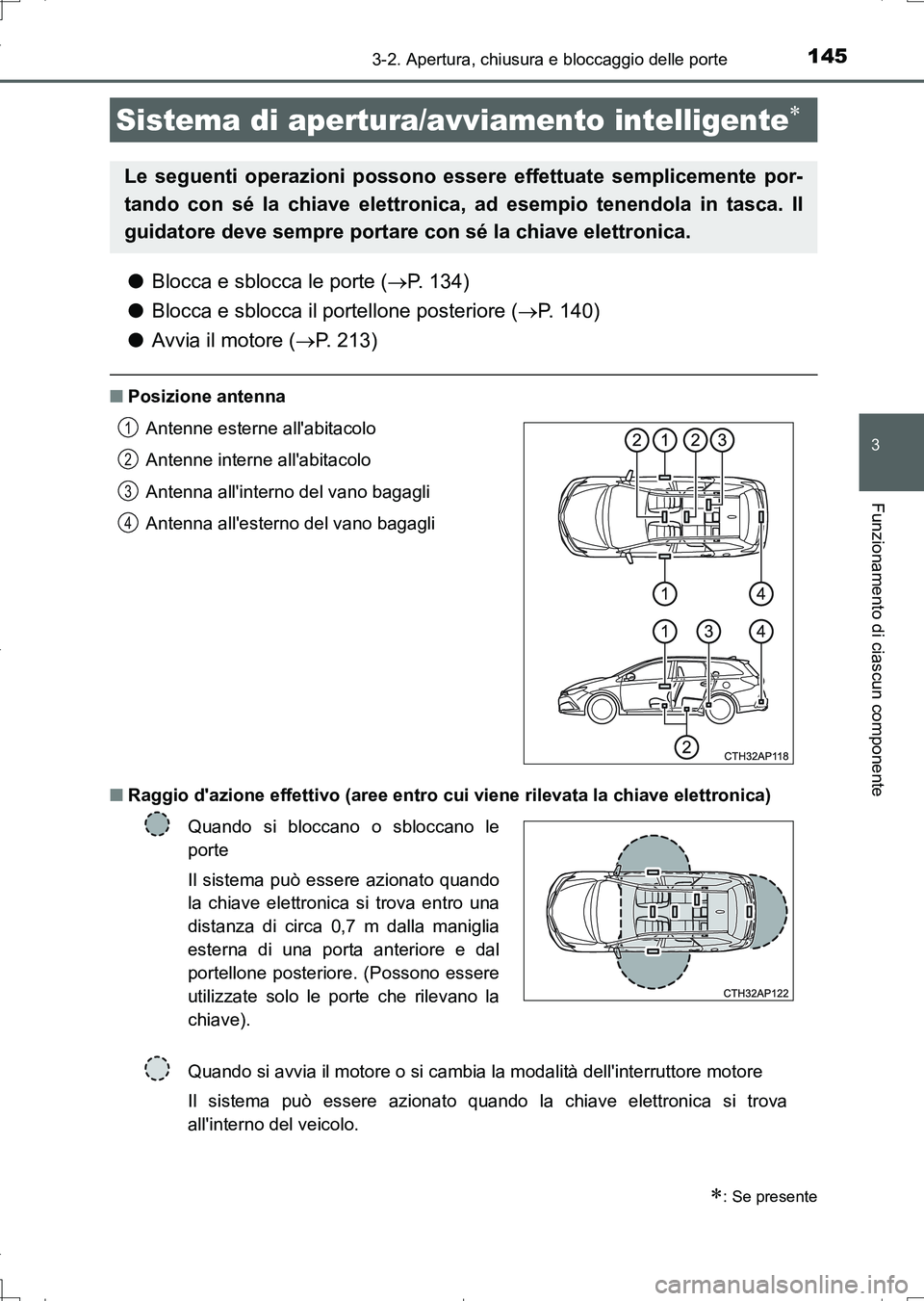

Page 145 of 676

1453-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
UK_AURIS_Touring_Sports_EL (OM12L17L)
●Blocca e sblocca le porte (P. 134)
●Blocca e sblocca il portellone posteriore (P. 140)
●Avvia il motore (P. 213)
■Posizione antenna
■Raggio d'azione effettivo (aree entro cui viene rilevata la chiave elettronica)
Sistema di apertura/avviamento intelligente
: Se presente
Le seguenti operazioni possono essere effettuate semplicemente por-
tando con sé la chiave elettronica, ad esempio tenendola in tasca. Il
guidatore deve sempre portare con sé la chiave elettronica.
Antenne esterne all'abitacolo
Antenne interne all'abitacolo
Antenna all'interno del vano bagagli
Antenna all'esterno del vano bagagli
Quando si bloccano o sbloccano le
porte
Il sistema può essere azionato quando
la chiave elettronica si trova entro una
distanza di circa 0,7 m dalla maniglia
esterna di una porta anteriore e dal
portellone posteriore. (Possono essere
utilizzate solo le porte che rilevano la
chiave).
Quando si avvia il motore o si cambia la modalità dell'interruttore motore
Il sistema può essere azionato quando la chiave elettronica si trova
all'interno del veicolo.1
2
3
4
AURIS Touring Sports_OM_Italian_OM12L17L.book 145 ページ 2016年6月28日 火曜日 午後8時32分

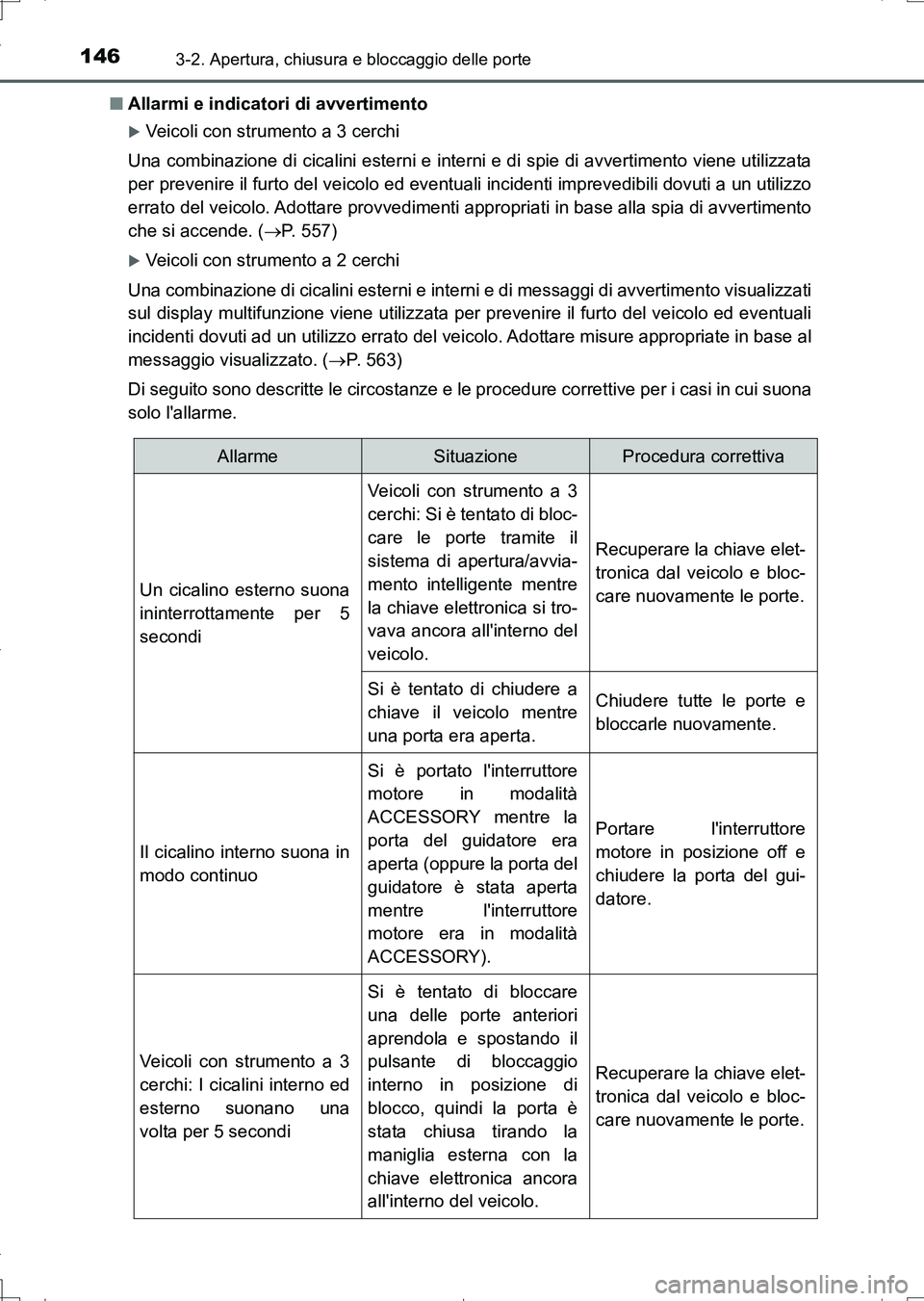

Page 146 of 676

1463-2. Apertura, chiusura e bloccaggio delle porte
UK_AURIS_Touring_Sports_EL (OM12L17L)■Allarmi e indicatori di avvertimento
Veicoli con strumento a 3 cerchi
Una combinazione di cicalini esterni e interni e di spie di avvertimento viene utilizzata
per prevenire il furto del veicolo ed eventuali incidenti imprevedibili dovuti a un utilizzo
errato del veicolo. Adottare provvedimenti appropriati in base alla spia di avvertimento
che si accende. (P. 5 5 7 )
Veicoli con strumento a 2 cerchi
Una combinazione di cicalini esterni e interni e di messaggi di avvertimento visualizzati
sul display multifunzione viene utilizzata per prevenire il furto del veicolo ed eventuali
incidenti dovuti ad un utilizzo errato del veicolo. Adottare misure appropriate in base al
messaggio visualizzato. (P. 563)
Di seguito sono descritte le circostanze e le procedure correttive per i casi in cui suona
solo l'allarme.
AllarmeSituazioneProcedura correttiva
Un cicalino esterno suona
ininterrottamente per 5
secondi
Veicoli con strumento a 3
cerchi: Si è tentato di bloc-
care le porte tramite il
sistema di apertura/avvia-
mento intelligente mentre
la chiave elettronica si tro-
vava ancora all'interno del
veicolo.
Recuperare la chiave elet-
tronica dal veicolo e bloc-
care nuovamente le porte.
Si è tentato di chiudere a
chiave il veicolo mentre
una porta era aperta.Chiudere tutte le porte e
bloccarle nuovamente.
Il cicalino interno suona in
modo continuo
Si è portato l'interruttore
motore in modalità
ACCESSORY mentre la
porta del guidatore era
aperta (oppure la porta del
guidatore è stata aperta
mentre l'interruttore
motore era in modalità
ACCESSORY).
Portare l'interruttore
motore in posizione off e
chiudere la porta del gui-
datore.
Veicoli con strumento a 3
cerchi: I cicalini interno ed
esterno suonano una
volta per 5 secondi
Si è tentato di bloccare
una delle porte anteriori
aprendola e spostando il
pulsante di bloccaggio
interno in posizione di
blocco, quindi la porta è
stata chiusa tirando la
maniglia esterna con la
chiave elettronica ancora
all'interno del veicolo.
Recuperare la chiave elet-
tronica dal veicolo e bloc-
care nuovamente le porte.
AURIS Touring Sports_OM_Italian_OM12L17L.book 146 ページ 2016年6月28日 火曜日 午後8時32分

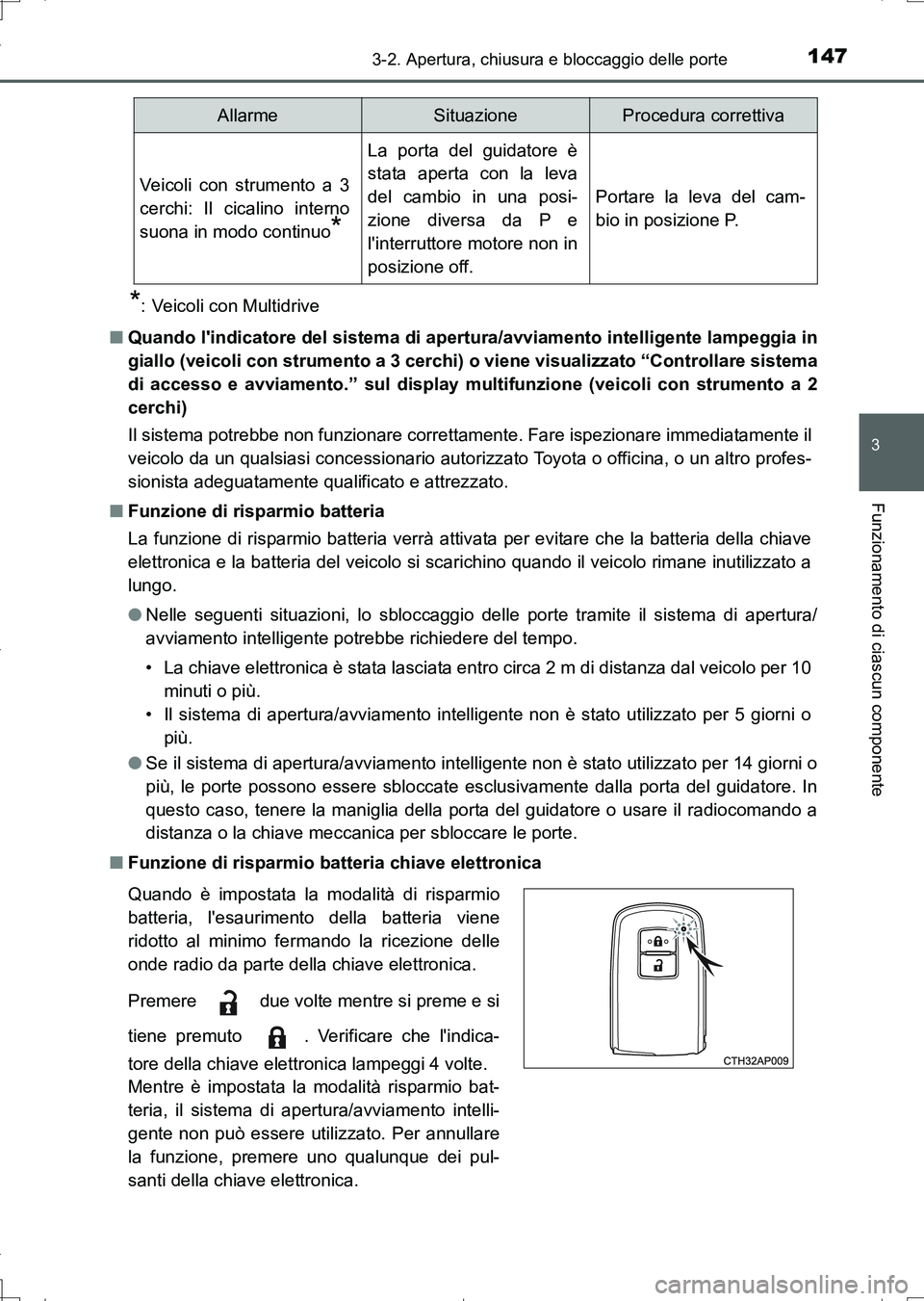

Page 147 of 676

1473-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
UK_AURIS_Touring_Sports_EL (OM12L17L)
*: Veicoli con Multidrive
■Quando l'indicatore del sistema di apertura/avviamento intelligente lampeggia in
giallo (veicoli con strumento a 3 cerchi) o viene visualizzato “Controllare sistema
di accesso e avviamento.” sul display multifunzione (veicoli con strumento a 2
cerchi)
Il sistema potrebbe non funzionare correttamente. Fare ispezionare immediatamente il
veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro profes-
sionista adeguatamente qualificato e attrezzato.
■Funzione di risparmio batteria
La funzione di risparmio batteria verrà attivata per evitare che la batteria della chiave
elettronica e la batteria del veicolo si scarichino quando il veicolo rimane inutilizzato a
lungo.
●Nelle seguenti situazioni, lo sbloccaggio delle porte tramite il sistema di apertura/
avviamento intelligente potrebbe richiedere del tempo.
• La chiave elettronica è stata lasciata entro circa 2 m di distanza dal veicolo per 10
minuti o più.
• Il sistema di apertura/avviamento intelligente non è stato utilizzato per 5 giorni o
più.
●Se il sistema di apertura/avviamento intelligente non è stato utilizzato per 14 giorni o
più, le porte possono essere sbloccate esclusivamente dalla porta del guidatore. In
questo caso, tenere la maniglia della porta del guidatore o usare il radiocomando a
distanza o la chiave meccanica per sbloccare le porte.
■Funzione di risparmio batteria chiave elettronica
Veicoli con strumento a 3
cerchi: Il cicalino interno
suona in modo continuo
*
La porta del guidatore è
stata aperta con la leva
del cambio in una posi-
zione diversa da P e
l'interruttore motore non in
posizione off.
Portare la leva del cam-
bio in posizione P.
Quando è impostata la modalità di risparmio
batteria, l'esaurimento della batteria viene
ridotto al minimo fermando la ricezione delle
onde radio da parte della chiave elettronica.
Premere due volte mentre si preme e si
tiene premuto . Verificare che l'indica-
tore della chiave elettronica lampeggi 4 volte.
Mentre è impostata la modalità risparmio bat-
teria, il sistema di apertura/avviamento intelli-
gente non può essere utilizzato. Per annullare
la funzione, premere uno qualunque dei pul-
santi della chiave elettronica.
AllarmeSituazioneProcedura correttiva
AURIS Touring Sports_OM_Italian_OM12L17L.book 147 ページ 2016年6月28日 火曜日 午後8時32分

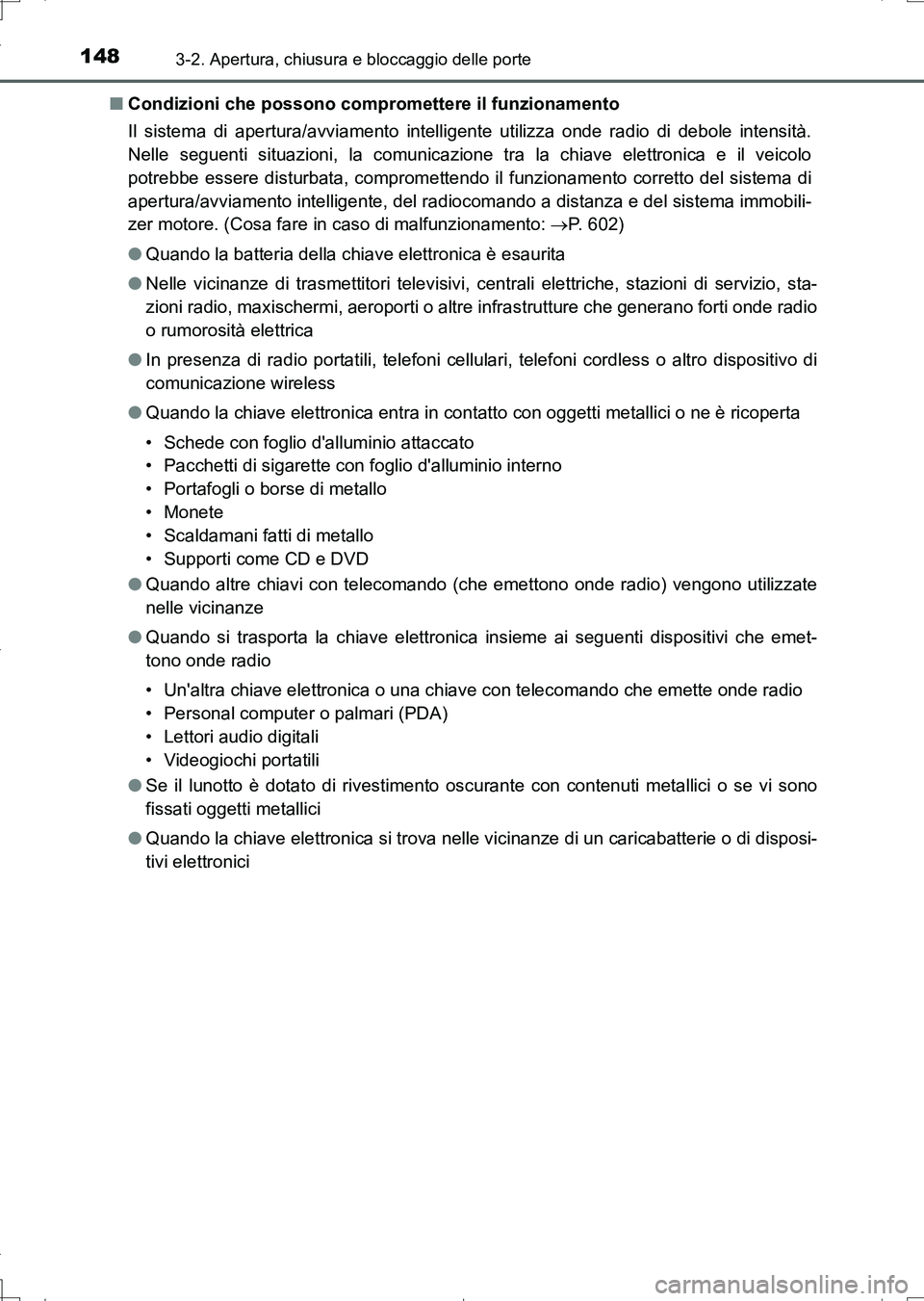

Page 148 of 676

1483-2. Apertura, chiusura e bloccaggio delle porte
UK_AURIS_Touring_Sports_EL (OM12L17L)■Condizioni che possono compromettere il funzionamento
Il sistema di apertura/avviamento intelligente utilizza onde radio di debole intensità.
Nelle seguenti situazioni, la comunicazione tra la chiave elettronica e il veicolo
potrebbe essere disturbata, compromettendo il funzionamento corretto del sistema di
apertura/avviamento intelligente, del radiocomando a distanza e del sistema immobili-
zer motore. (Cosa fare in caso di malfunzionamento: P. 602)
●Quando la batteria della chiave elettronica è esaurita
●Nelle vicinanze di trasmettitori televisivi, centrali elettriche, stazioni di servizio, sta-
zioni radio, maxischermi, aeroporti o altre infrastrutture che generano forti onde radio
o rumorosità elettrica
●In presenza di radio portatili, telefoni cellulari, telefoni cordless o altro dispositivo di
comunicazione wireless
●Quando la chiave elettronica entra in contatto con oggetti metallici o ne è ricoperta
• Schede con foglio d'alluminio attaccato
• Pacchetti di sigarette con foglio d'alluminio interno
• Portafogli o borse di metallo
• Monete
• Scaldamani fatti di metallo
• Supporti come CD e DVD
●Quando altre chiavi con telecomando (che emettono onde radio) vengono utilizzate
nelle vicinanze
●Quando si trasporta la chiave elettronica insieme ai seguenti dispositivi che emet-
tono onde radio
• Un'altra chiave elettronica o una chiave con telecomando che emette onde radio
• Personal computer o palmari (PDA)
• Lettori audio digitali
• Videogiochi portatili
●Se il lunotto è dotato di rivestimento oscurante con contenuti metallici o se vi sono
fissati oggetti metallici
●Quando la chiave elettronica si trova nelle vicinanze di un caricabatterie o di disposi-
tivi elettronici
AURIS Touring Sports_OM_Italian_OM12L17L.book 148 ページ 2016年6月28日 火曜日 午後8時32分

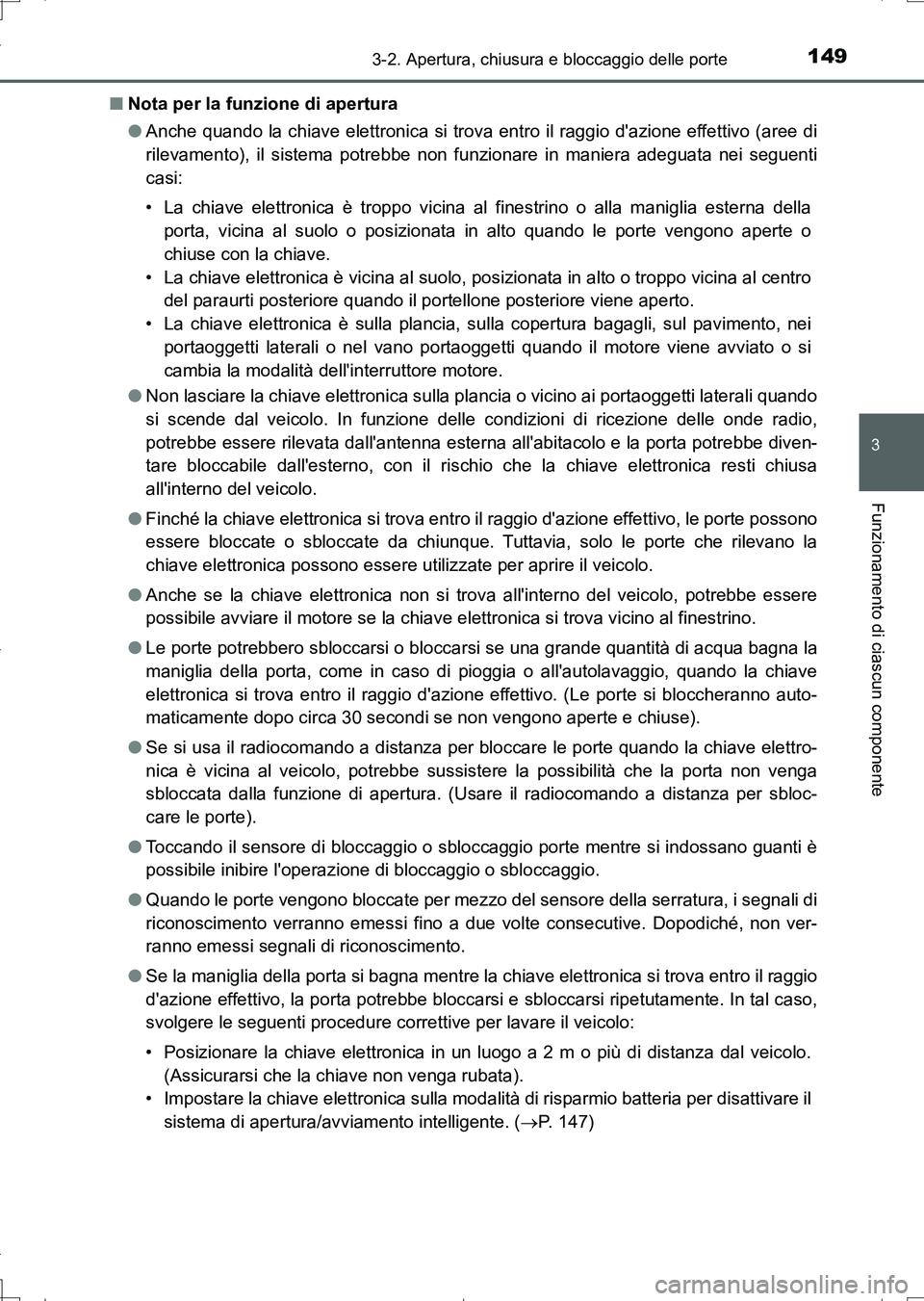

Page 149 of 676

1493-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
UK_AURIS_Touring_Sports_EL (OM12L17L)■Nota per la funzione di apertura
●Anche quando la chiave elettronica si trova entro il raggio d'azione effettivo (aree di
rilevamento), il sistema potrebbe non funzionare in maniera adeguata nei seguenti
casi:
• La chiave elettronica è troppo vicina al finestrino o alla maniglia esterna della
porta, vicina al suolo o posizionata in alto quando le porte vengono aperte o
chiuse con la chiave.
• La chiave elettronica è vicina al suolo, posizionata in alto o troppo vicina al centro
del paraurti posteriore quando il portellone posteriore viene aperto.
• La chiave elettronica è sulla plancia, sulla copertura bagagli, sul pavimento, nei
portaoggetti laterali o nel vano portaoggetti quando il motore viene avviato o si
cambia la modalità dell'interruttore motore.
●Non lasciare la chiave elettronica sulla plancia o vicino ai portaoggetti laterali quando
si scende dal veicolo. In funzione delle condizioni di ricezione delle onde radio,
potrebbe essere rilevata dall'antenna esterna all'abitacolo e la porta potrebbe diven-
tare bloccabile dall'esterno, con il rischio che la chiave elettronica resti chiusa
all'interno del veicolo.
●Finché la chiave elettronica si trova entro il raggio d'azione effettivo, le porte possono
essere bloccate o sbloccate da chiunque. Tuttavia, solo le porte che rilevano la
chiave elettronica possono essere utilizzate per aprire il veicolo.
●Anche se la chiave elettronica non si trova all'interno del veicolo, potrebbe essere
possibile avviare il motore se la chiave elettronica si trova vicino al finestrino.
●Le porte potrebbero sbloccarsi o bloccarsi se una grande quantità di acqua bagna la
maniglia della porta, come in caso di pioggia o all'autolavaggio, quando la chiave
elettronica si trova entro il raggio d'azione effettivo. (Le porte si bloccheranno auto-
maticamente dopo circa 30 secondi se non vengono aperte e chiuse).
●Se si usa il radiocomando a distanza per bloccare le porte quando la chiave elettro-
nica è vicina al veicolo, potrebbe sussistere la possibilità che la porta non venga
sbloccata dalla funzione di apertura. (Usare il radiocomando a distanza per sbloc-
care le porte).
●Toccando il sensore di bloccaggio o sbloccaggio porte mentre si indossano guanti è
possibile inibire l'operazione di bloccaggio o sbloccaggio.
●Quando le porte vengono bloccate per mezzo del sensore della serratura, i segnali di
riconoscimento verranno emessi fino a due volte consecutive. Dopodiché, non ver-
ranno emessi segnali di riconoscimento.
●Se la maniglia della porta si bagna mentre la chiave elettronica si trova entro il raggio
d'azione effettivo, la porta potrebbe bloccarsi e sbloccarsi ripetutamente. In tal caso,
svolgere le seguenti procedure correttive per lavare il veicolo:
• Posizionare la chiave elettronica in un luogo a 2 m o più di distanza dal veicolo.
(Assicurarsi che la chiave non venga rubata).
• Impostare la chiave elettronica sulla modalità di risparmio batteria per disattivare il
sistema di apertura/avviamento intelligente. (P. 147)
AURIS Touring Sports_OM_Italian_OM12L17L.book 149 ページ 2016年6月28日 火曜日 午後8時32分

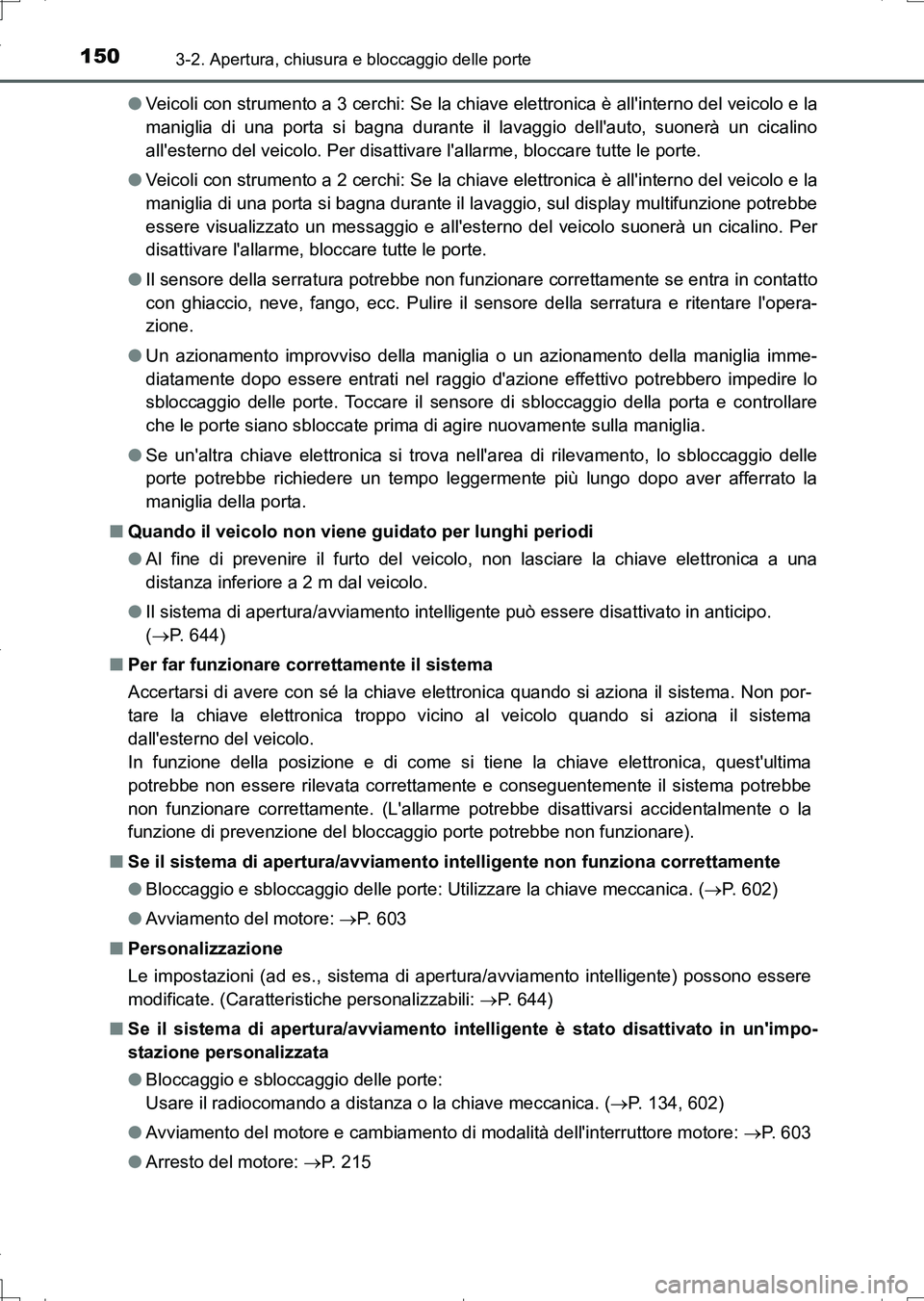

Page 150 of 676

1503-2. Apertura, chiusura e bloccaggio delle porte
UK_AURIS_Touring_Sports_EL (OM12L17L)●Veicoli con strumento a 3 cerchi: Se la chiave elettronica è all'interno del veicolo e la
maniglia di una porta si bagna durante il lavaggio dell'auto, suonerà un cicalino
all'esterno del veicolo. Per disattivare l'allarme, bloccare tutte le porte.
●Veicoli con strumento a 2 cerchi: Se la chiave elettronica è all'interno del veicolo e la
maniglia di una porta si bagna durante il lavaggio, sul display multifunzione potrebbe
essere visualizzato un messaggio e all'esterno del veicolo suonerà un cicalino. Per
disattivare l'allarme, bloccare tutte le porte.
●Il sensore della serratura potrebbe non funzionare correttamente se entra in contatto
con ghiaccio, neve, fango, ecc. Pulire il sensore della serratura e ritentare l'opera-
zione.
●Un azionamento improvviso della maniglia o un azionamento della maniglia imme-
diatamente dopo essere entrati nel raggio d'azione effettivo potrebbero impedire lo
sbloccaggio delle porte. Toccare il sensore di sbloccaggio della porta e controllare
che le porte siano sbloccate prima di agire nuovamente sulla maniglia.
●Se un'altra chiave elettronica si trova nell'area di rilevamento, lo sbloccaggio delle
porte potrebbe richiedere un tempo leggermente più lungo dopo aver afferrato la
maniglia della porta.
■Quando il veicolo non viene guidato per lunghi periodi
●Al fine di prevenire il furto del veicolo, non lasciare la chiave elettronica a una
distanza inferiore a 2 m dal veicolo.
●Il sistema di apertura/avviamento intelligente può essere disattivato in anticipo.
(P. 6 4 4 )
■Per far funzionare correttamente il sistema
Accertarsi di avere con sé la chiave elettronica quando si aziona il sistema. Non por-
tare la chiave elettronica troppo vicino al veicolo quando si aziona il sistema
dall'esterno del veicolo.
In funzione della posizione e di come si tiene la chiave elettronica, quest'ultima
potrebbe non essere rilevata correttamente e conseguentemente il sistema potrebbe
non funzionare correttamente. (L'allarme potrebbe disattivarsi accidentalmente o la
funzione di prevenzione del bloccaggio porte potrebbe non funzionare).
■Se il sistema di apertura/avviamento intelligente non funziona correttamente
●Bloccaggio e sbloccaggio delle porte: Utilizzare la chiave meccanica. (P. 602)
●Avviamento del motore: P. 6 0 3
■Personalizzazione
Le impostazioni (ad es., sistema di apertura/avviamento intelligente) possono essere
modificate. (Caratteristiche personalizzabili: P. 644)
■Se il sistema di apertura/avviamento intelligente è stato disattivato in un'impo-
stazione personalizzata
●Bloccaggio e sbloccaggio delle porte:
Usare il radiocomando a distanza o la chiave meccanica. (P. 134, 602)
●Avviamento del motore e cambiamento di modalità dell'interruttore motore: P. 6 0 3
●Arresto del motore: P. 2 1 5
AURIS Touring Sports_OM_Italian_OM12L17L.book 150 ページ 2016年6月28日 火曜日 午後8時32分
