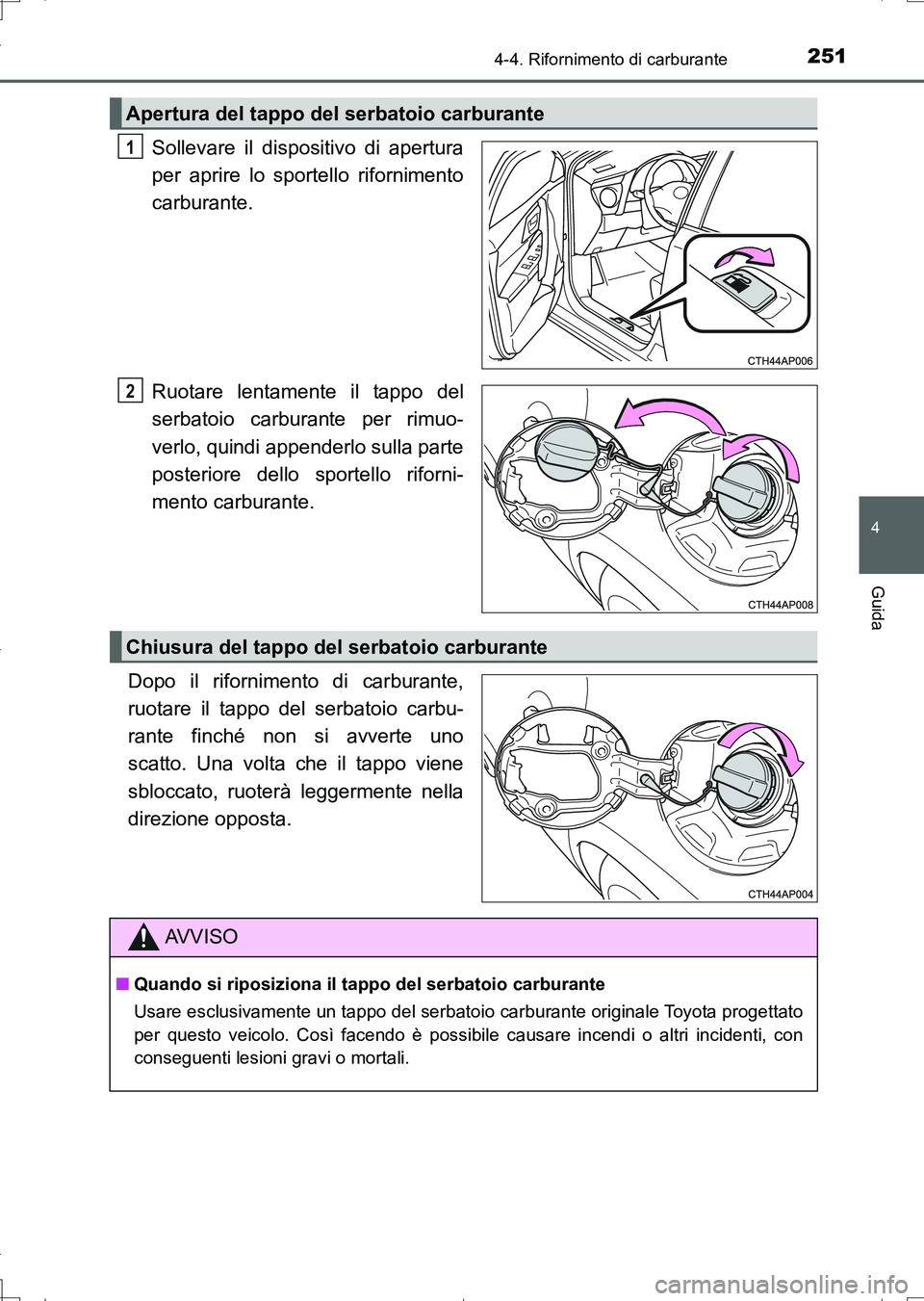

TOYOTA AURIS TOURING SPORTS 2017 Manuale duso (in Italian)

2514-4. Rifornimento di carburante
4
Guida
UK_AURIS_Touring_Sports_EL (OM12L17L)
Sollevare il dispositivo di apertura
per aprire lo sportello rifornimento
carburante.
Ruotare lentamente il tappo del
serbatoio carburante per rimuo-
verlo, quindi appenderlo sulla parte
posteriore dello sportello riforni-
mento carburante.
Dopo il rifornimento di carburante,
ruotare il tappo del serbatoio carbu-
rante finché non si avverte uno
scatto. Una volta che il tappo viene
sbloccato, ruoterà leggermente nella
direzione opposta.
Apertura del tappo del serbatoio carburante
1
2
Chiusura del tappo del serbatoio carburante
AV V I S O
■Quando si riposiziona il tappo del serbatoio carburante
Usare esclusivamente un tappo del serbatoio carburante originale Toyota progettato
per questo veicolo. Così facendo è possibile causare incendi o altri incidenti, con
conseguenti lesioni gravi o mortali.
AURIS Touring Sports_OM_Italian_OM12L17L.book 251 ページ ２０１６年６月２８日　火曜日　午後８時３２分

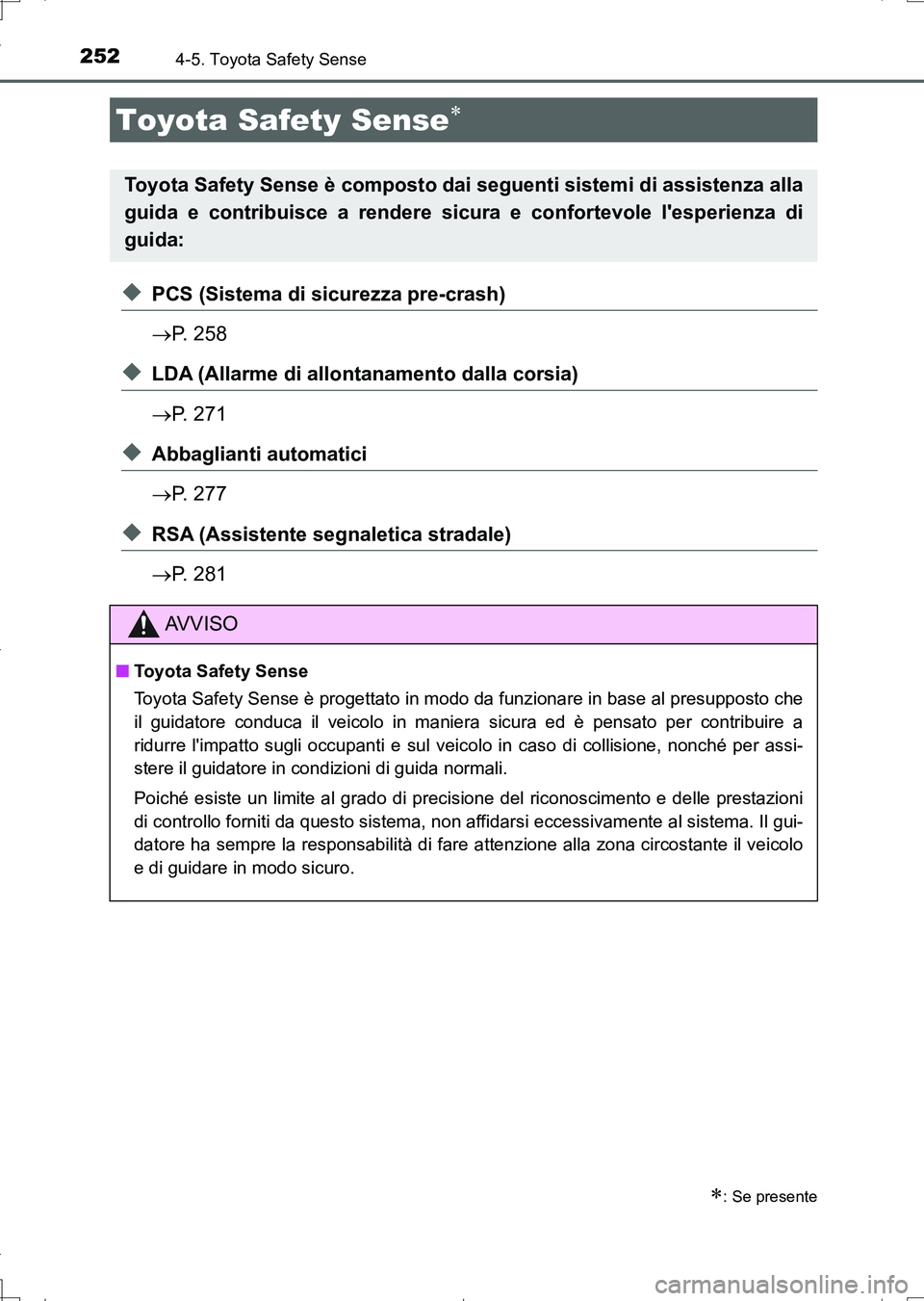

252
UK_AURIS_Touring_Sports_EL (OM12L17L)
4-5. Toyota Safety Sense
◆PCS (Sistema di sicurezza pre-crash)
P. 258
◆LDA (Allarme di allontanamento dalla corsia)
P. 271
◆Abbaglianti automatici
P. 277
◆RSA (Assistente segnaletica stradale)
P. 281
Toyota Safety Sense
: Se presente
Toyota Safety Sense è composto dai seguenti sistemi di assistenza alla
guida e contribuisce a rendere sicura e confortevole l'esperienza di
guida:
AV V I S O
■Toyota Safety Sense
Toyota Safety Sense è progettato in modo da funzionare in base al presupposto che
il guidatore conduca il veicolo in maniera sicura ed è pensato per contribuire a
ridurre l'impatto sugli occupanti e sul veicolo in caso di collisione, nonché per assi-
stere il guidatore in condizioni di guida normali.
Poiché esiste un limite al grado di precisione del riconoscimento e delle prestazioni
di controllo forniti da questo sistema, non affidarsi eccessivamente al sistema. Il gui-
datore ha sempre la responsabilità di fare attenzione alla zona circostante il veicolo
e di guidare in modo sicuro.
AURIS Touring Sports_OM_Italian_OM12L17L.book 252 ページ ２０１６年６月２８日　火曜日　午後８時３２分

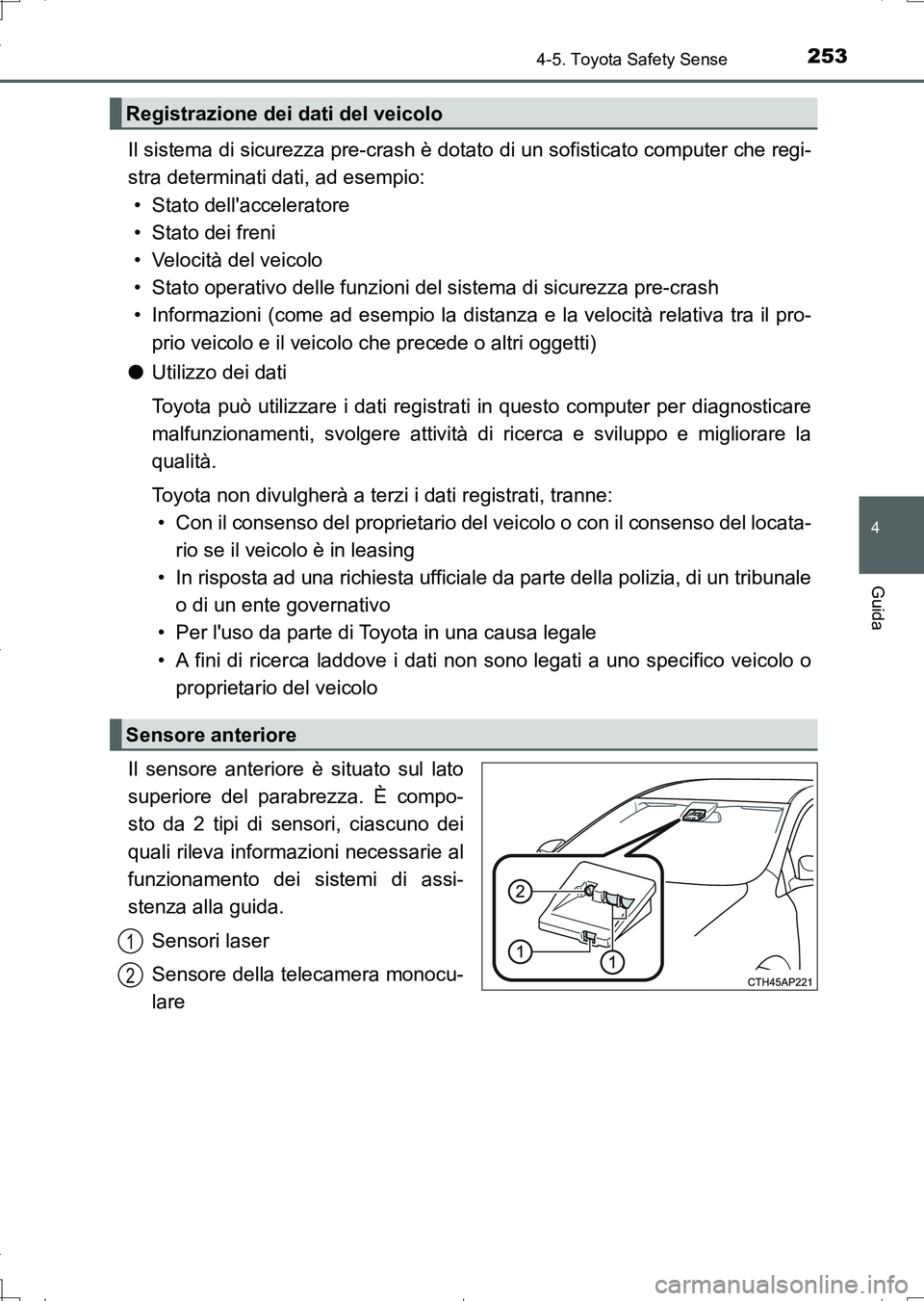

2534-5. Toyota Safety Sense
4
Guida
UK_AURIS_Touring_Sports_EL (OM12L17L)
Il sistema di sicurezza pre-crash è dotato di un sofisticato computer che regi-
stra determinati dati, ad esempio:
• Stato dell'acceleratore
• Stato dei freni
• Velocità del veicolo
• Stato operativo delle funzioni del sistema di sicurezza pre-crash
• Informazioni (come ad esempio la distanza e la velocità relativa tra il pro-
prio veicolo e il veicolo che precede o altri oggetti)
●Utilizzo dei dati
Toyota può utilizzare i dati registrati in questo computer per diagnosticare
malfunzionamenti, svolgere attività di ricerca e sviluppo e migliorare la
qualità.
Toyota non divulgherà a terzi i dati registrati, tranne:
• Con il consenso del proprietario del veicolo o con il consenso del locata-
rio se il veicolo è in leasing
• In risposta ad una richiesta ufficiale da parte della polizia, di un tribunale
o di un ente governativo
• Per l'uso da parte di Toyota in una causa legale
• A fini di ricerca laddove i dati non sono legati a uno specifico veicolo o
proprietario del veicolo
Il sensore anteriore è situato sul lato
superiore del parabrezza. È compo-
sto da 2 tipi di sensori, ciascuno dei
quali rileva informazioni necessarie al
funzionamento dei sistemi di assi-
stenza alla guida.
Sensori laser
Sensore della telecamera monocu-
lare
Registrazione dei dati del veicolo
Sensore anteriore
1
2
AURIS Touring Sports_OM_Italian_OM12L17L.book 253 ページ ２０１６年６月２８日　火曜日　午後８時３２分

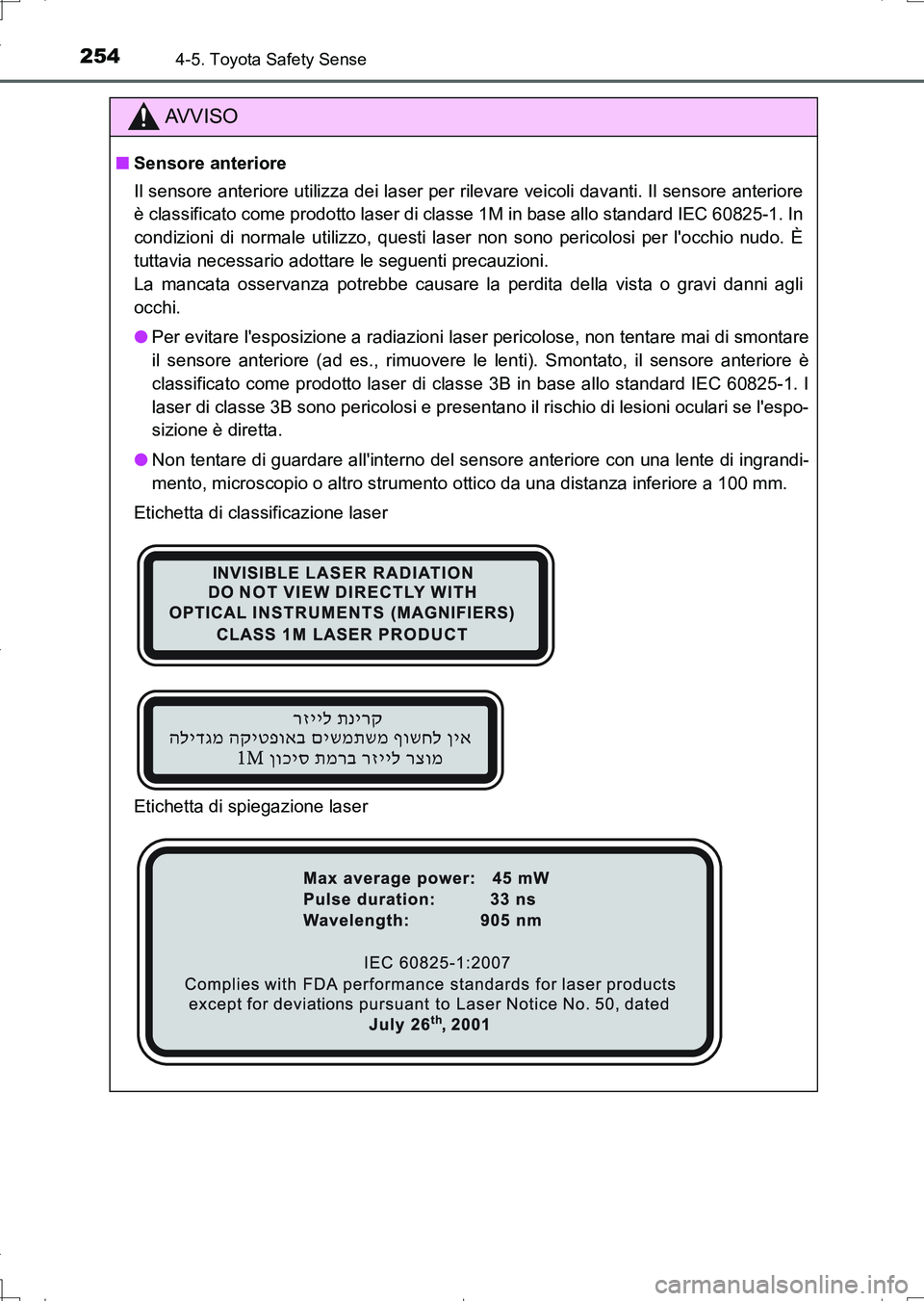

2544-5. Toyota Safety Sense
UK_AURIS_Touring_Sports_EL (OM12L17L)
AV V I S O
■Sensore anteriore
Il sensore anteriore utilizza dei laser per rilevare veicoli davanti. Il sensore anteriore
è classificato come prodotto laser di classe 1M in base allo standard IEC 60825-1. In
condizioni di normale utilizzo, questi laser non sono pericolosi per l'occhio nudo. È
tuttavia necessario adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare la perdita della vista o gravi danni agli
occhi.
●Per evitare l'esposizione a radiazioni laser pericolose, non tentare mai di smontare
il sensore anteriore (ad es., rimuovere le lenti). Smontato, il sensore anteriore è
classificato come prodotto laser di classe 3B in base allo standard IEC 60825-1. I
laser di classe 3B sono pericolosi e presentano il rischio di lesioni oculari se l'espo-
sizione è diretta.
●Non tentare di guardare all'interno del sensore anteriore con una lente di ingrandi-
mento, microscopio o altro strumento ottico da una distanza inferiore a 100 mm.
Etichetta di classificazione laser
Etichetta di spiegazione laser
AURIS Touring Sports_OM_Italian_OM12L17L.book 254 ページ ２０１６年６月２８日　火曜日　午後８時３２分

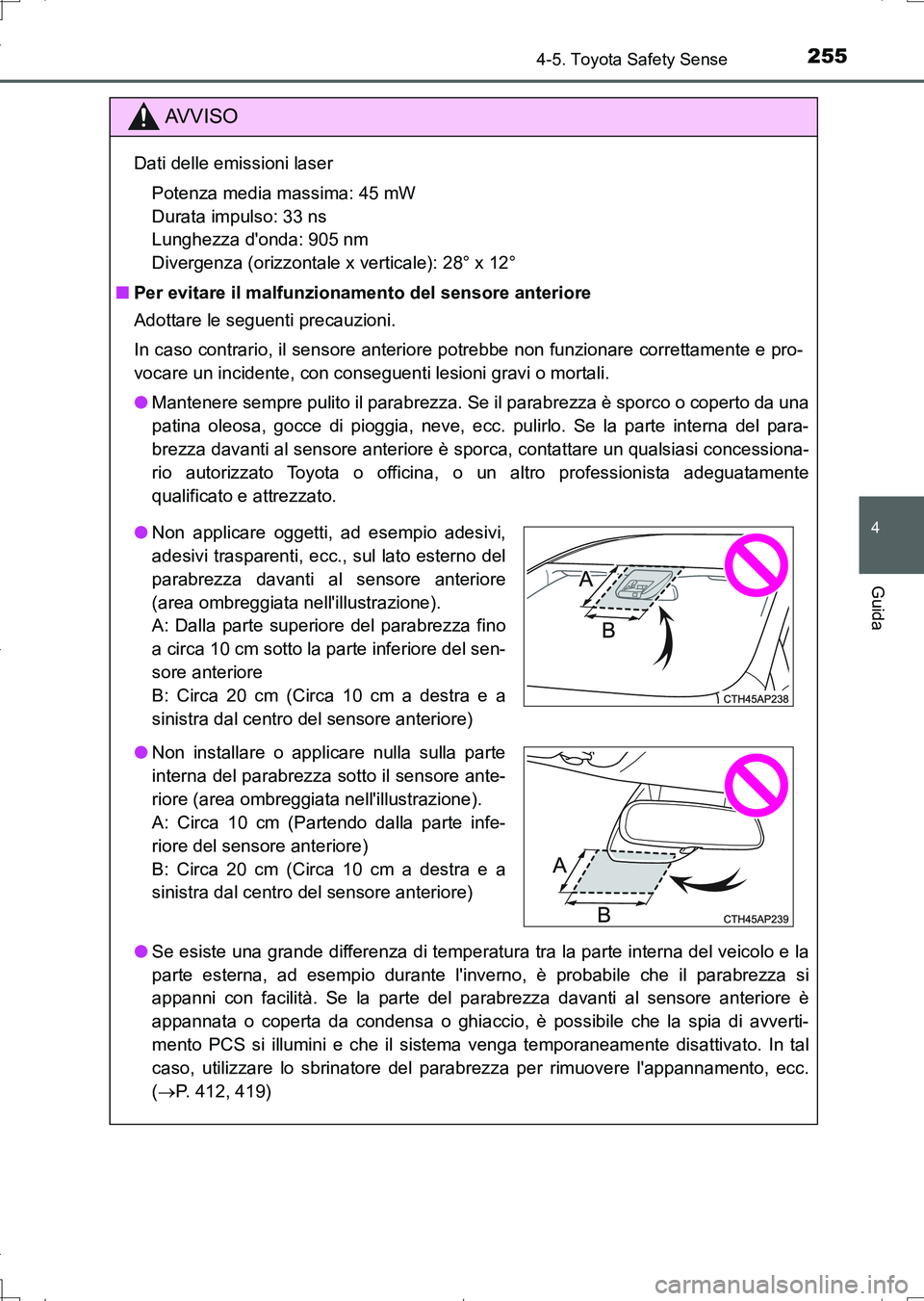

2554-5. Toyota Safety Sense
4
Guida
UK_AURIS_Touring_Sports_EL (OM12L17L)
AV V I S O
Dati delle emissioni laser
Potenza media massima: 45 mW
Durata impulso: 33 ns
Lunghezza d'onda: 905 nm
Divergenza (orizzontale x verticale): 28° x 12°
■Per evitare il malfunzionamento del sensore anteriore
Adottare le seguenti precauzioni.
In caso contrario, il sensore anteriore potrebbe non funzionare correttamente e pro-
vocare un incidente, con conseguenti lesioni gravi o mortali.
●Mantenere sempre pulito il parabrezza. Se il parabrezza è sporco o coperto da una
patina oleosa, gocce di pioggia, neve, ecc. pulirlo. Se la parte interna del para-
brezza davanti al sensore anteriore è sporca, contattare un qualsiasi concessiona-
rio autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
●Se esiste una grande differenza di temperatura tra la parte interna del veicolo e la
parte esterna, ad esempio durante l'inverno, è probabile che il parabrezza si
appanni con facilità. Se la parte del parabrezza davanti al sensore anteriore è
appannata o coperta da condensa o ghiaccio, è possibile che la spia di avverti-
mento PCS si illumini e che il sistema venga temporaneamente disattivato. In tal
caso, utilizzare lo sbrinatore del parabrezza per rimuovere l'appannamento, ecc.
(P. 412, 419)
●Non applicare oggetti, ad esempio adesivi,
adesivi trasparenti, ecc., sul lato esterno del
parabrezza davanti al sensore anteriore
(area ombreggiata nell'illustrazione).
A: Dalla parte superiore del parabrezza fino
a circa 10 cm sotto la parte inferiore del sen-
sore anteriore
B: Circa 20 cm (Circa 10 cm a destra e a
sinistra dal centro del sensore anteriore)
●Non installare o applicare nulla sulla parte
interna del parabrezza sotto il sensore ante-
riore (area ombreggiata nell'illustrazione).
A: Circa 10 cm (Partendo dalla parte infe-
riore del sensore anteriore)
B: Circa 20 cm (Circa 10 cm a destra e a
sinistra dal centro del sensore anteriore)
AURIS Touring Sports_OM_Italian_OM12L17L.book 255 ページ ２０１６年６月２８日　火曜日　午後８時３２分

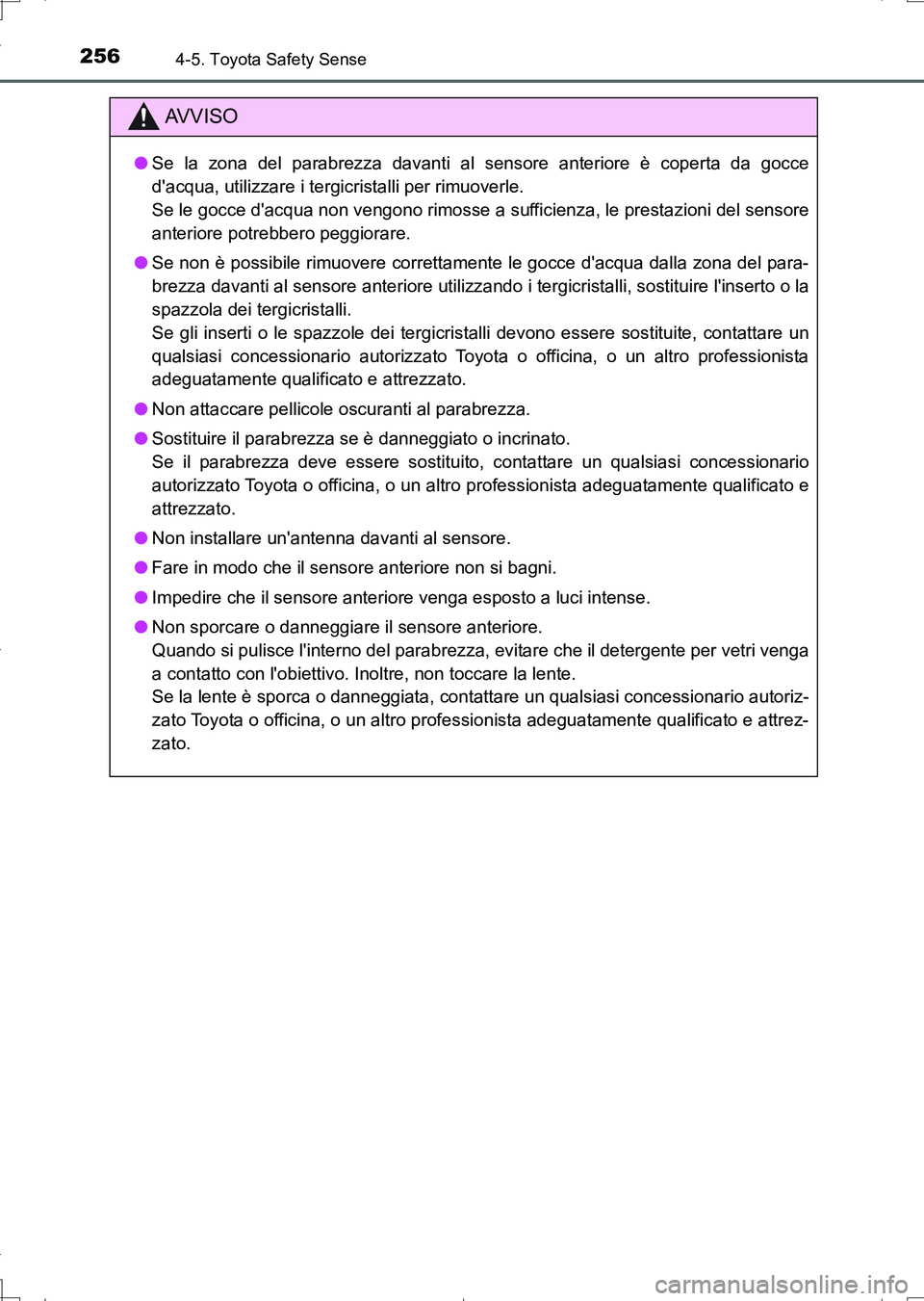

2564-5. Toyota Safety Sense
UK_AURIS_Touring_Sports_EL (OM12L17L)
AV V I S O
●Se la zona del parabrezza davanti al sensore anteriore è coperta da gocce
d'acqua, utilizzare i tergicristalli per rimuoverle.
Se le gocce d'acqua non vengono rimosse a sufficienza, le prestazioni del sensore
anteriore potrebbero peggiorare.
●Se non è possibile rimuovere correttamente le gocce d'acqua dalla zona del para-
brezza davanti al sensore anteriore utilizzando i tergicristalli, sostituire l'inserto o la
spazzola dei tergicristalli.
Se gli inserti o le spazzole dei tergicristalli devono essere sostituite, contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
●Non attaccare pellicole oscuranti al parabrezza.
●Sostituire il parabrezza se è danneggiato o incrinato.
Se il parabrezza deve essere sostituito, contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
●Non installare un'antenna davanti al sensore.
●Fare in modo che il sensore anteriore non si bagni.
●Impedire che il sensore anteriore venga esposto a luci intense.
●Non sporcare o danneggiare il sensore anteriore.
Quando si pulisce l'interno del parabrezza, evitare che il detergente per vetri venga
a contatto con l'obiettivo. Inoltre, non toccare la lente.
Se la lente è sporca o danneggiata, contattare un qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro professionista adeguatamente qualificato e attrez-
zato.
AURIS Touring Sports_OM_Italian_OM12L17L.book 256 ページ ２０１６年６月２８日　火曜日　午後８時３２分

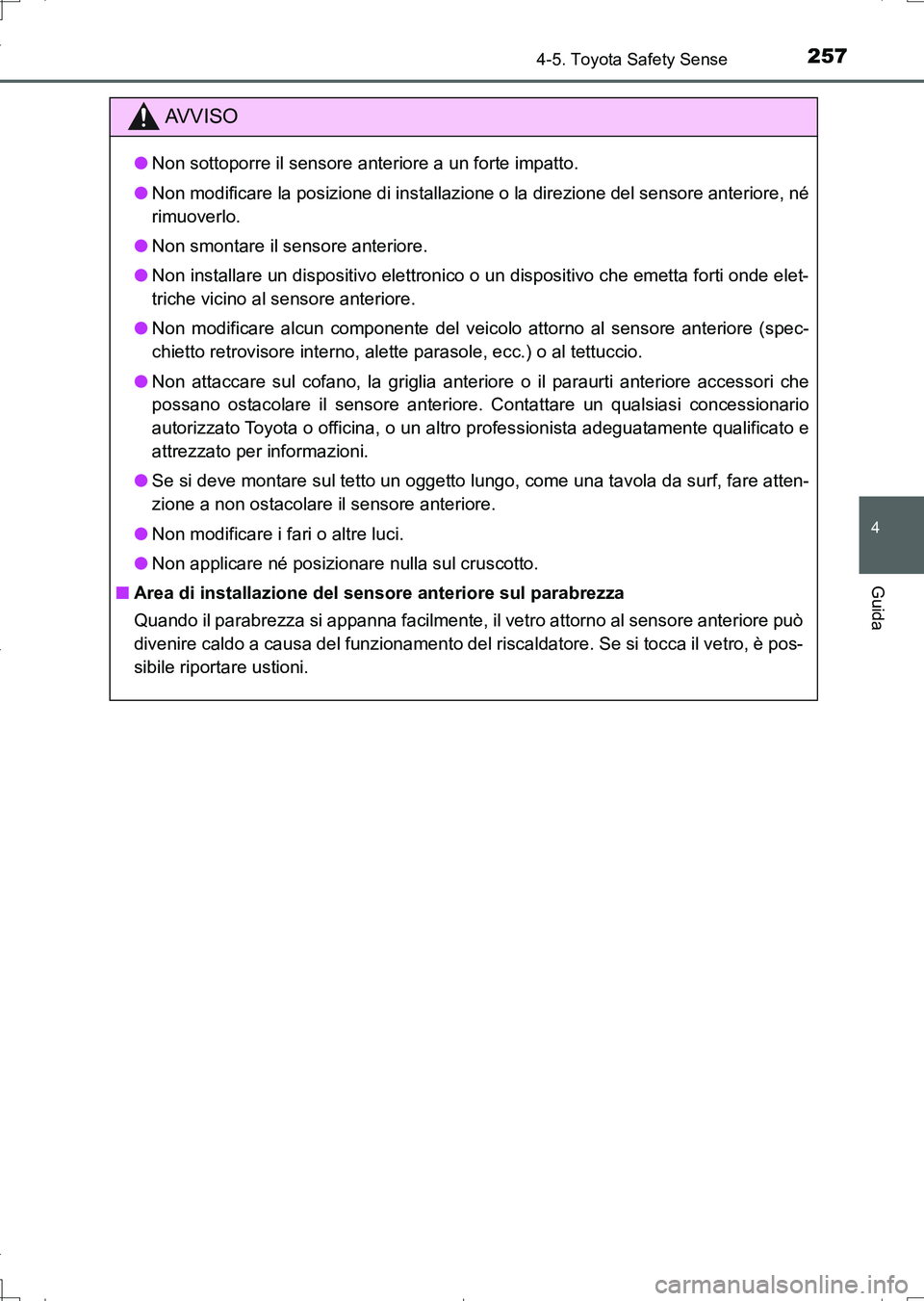

2574-5. Toyota Safety Sense
4
Guida
UK_AURIS_Touring_Sports_EL (OM12L17L)
AV V I S O
●Non sottoporre il sensore anteriore a un forte impatto.
●Non modificare la posizione di installazione o la direzione del sensore anteriore, né
rimuoverlo.
●Non smontare il sensore anteriore.
●Non installare un dispositivo elettronico o un dispositivo che emetta forti onde elet-
triche vicino al sensore anteriore.
●Non modificare alcun componente del veicolo attorno al sensore anteriore (spec-
chietto retrovisore interno, alette parasole, ecc.) o al tettuccio.
●Non attaccare sul cofano, la griglia anteriore o il paraurti anteriore accessori che
possano ostacolare il sensore anteriore. Contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato per informazioni.
●Se si deve montare sul tetto un oggetto lungo, come una tavola da surf, fare atten-
zione a non ostacolare il sensore anteriore.
●Non modificare i fari o altre luci.
●Non applicare né posizionare nulla sul cruscotto.
■Area di installazione del sensore anteriore sul parabrezza
Quando il parabrezza si appanna facilmente, il vetro attorno al sensore anteriore può
divenire caldo a causa del funzionamento del riscaldatore. Se si tocca il vetro, è pos-
sibile riportare ustioni.
AURIS Touring Sports_OM_Italian_OM12L17L.book 257 ページ ２０１６年６月２８日　火曜日　午後８時３２分

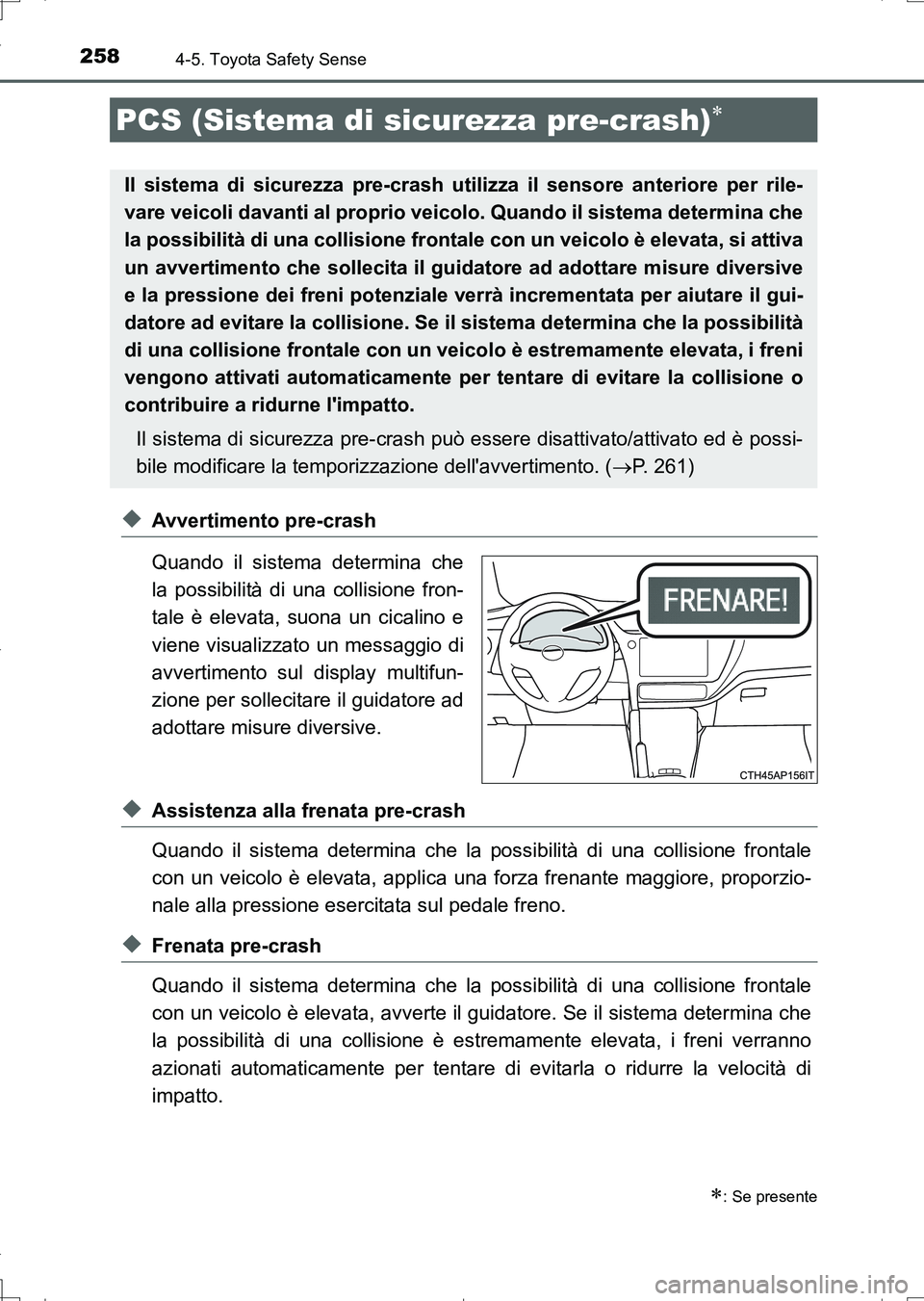

2584-5. Toyota Safety Sense
UK_AURIS_Touring_Sports_EL (OM12L17L)
◆Avvertimento pre-crash
Quando il sistema determina che
la possibilità di una collisione fron-
tale è elevata, suona un cicalino e
viene visualizzato un messaggio di
avvertimento sul display multifun-
zione per sollecitare il guidatore ad
adottare misure diversive.
◆Assistenza alla frenata pre-crash
Quando il sistema determina che la possibilità di una collisione frontale
con un veicolo è elevata, applica una forza frenante maggiore, proporzio-
nale alla pressione esercitata sul pedale freno.
◆Frenata pre-crash
Quando il sistema determina che la possibilità di una collisione frontale
con un veicolo è elevata, avverte il guidatore. Se il sistema determina che
la possibilità di una collisione è estremamente elevata, i freni verranno
azionati automaticamente per tentare di evitarla o ridurre la velocità di
impatto.
PCS (Sistema di sicurezza pre-crash)
: Se presente
Il sistema di sicurezza pre-crash utilizza il sensore anteriore per rile-
vare veicoli davanti al proprio veicolo. Quando il sistema determina che
la possibilità di una collisione frontale con un veicolo è elevata, si attiva
un avvertimento che sollecita il guidatore ad adottare misure diversive
e la pressione dei freni potenziale verrà incrementata per aiutare il gui-
datore ad evitare la collisione. Se il sistema determina che la possibilità
di una collisione frontale con un veicolo è estremamente elevata, i freni
vengono attivati automaticamente per tentare di evitare la collisione o
contribuire a ridurne l'impatto.
Il sistema di sicurezza pre-crash può essere disattivato/attivato ed è possi-
bile modificare la temporizzazione dell'avvertimento. (P. 261)
AURIS Touring Sports_OM_Italian_OM12L17L.book 258 ページ ２０１６年６月２８日　火曜日　午後８時３２分

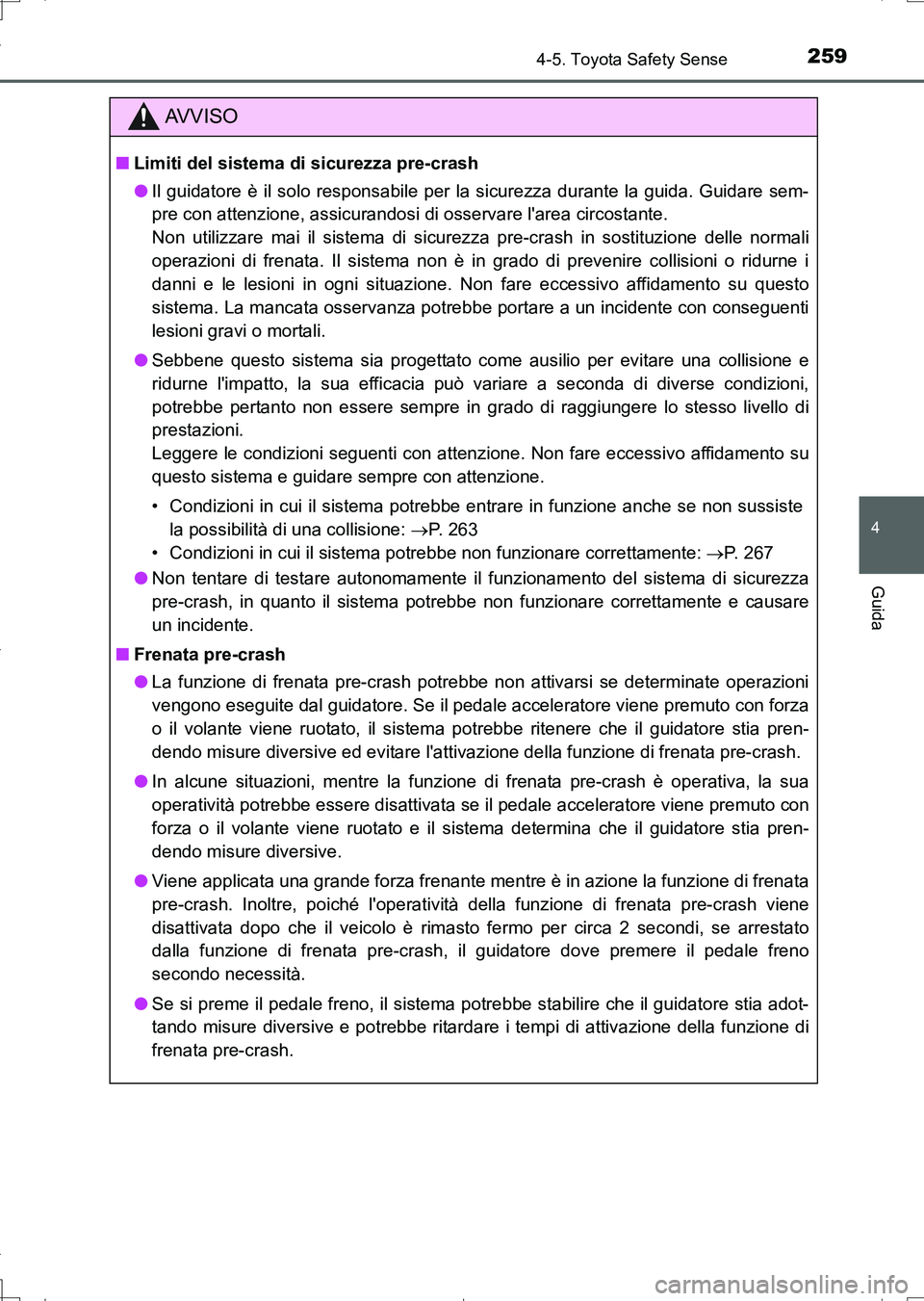

2594-5. Toyota Safety Sense
4
Guida
UK_AURIS_Touring_Sports_EL (OM12L17L)
AV V I S O
■Limiti del sistema di sicurezza pre-crash
●Il guidatore è il solo responsabile per la sicurezza durante la guida. Guidare sem-
pre con attenzione, assicurandosi di osservare l'area circostante.
Non utilizzare mai il sistema di sicurezza pre-crash in sostituzione delle normali
operazioni di frenata. Il sistema non è in grado di prevenire collisioni o ridurne i
danni e le lesioni in ogni situazione. Non fare eccessivo affidamento su questo
sistema. La mancata osservanza potrebbe portare a un incidente con conseguenti
lesioni gravi o mortali.
●Sebbene questo sistema sia progettato come ausilio per evitare una collisione e
ridurne l'impatto, la sua efficacia può variare a seconda di diverse condizioni,
potrebbe pertanto non essere sempre in grado di raggiungere lo stesso livello di
prestazioni.
Leggere le condizioni seguenti con attenzione. Non fare eccessivo affidamento su
questo sistema e guidare sempre con attenzione.
• Condizioni in cui il sistema potrebbe entrare in funzione anche se non sussiste
la possibilità di una collisione: P. 263
• Condizioni in cui il sistema potrebbe non funzionare correttamente: P. 2 6 7
●Non tentare di testare autonomamente il funzionamento del sistema di sicurezza
pre-crash, in quanto il sistema potrebbe non funzionare correttamente e causare
un incidente.
■Frenata pre-crash
●La funzione di frenata pre-crash potrebbe non attivarsi se determinate operazioni
vengono eseguite dal guidatore. Se il pedale acceleratore viene premuto con forza
o il volante viene ruotato, il sistema potrebbe ritenere che il guidatore stia pren-
dendo misure diversive ed evitare l'attivazione della funzione di frenata pre-crash.
●In alcune situazioni, mentre la funzione di frenata pre-crash è operativa, la sua
operatività potrebbe essere disattivata se il pedale acceleratore viene premuto con
forza o il volante viene ruotato e il sistema determina che il guidatore stia pren-
dendo misure diversive.
●Viene applicata una grande forza frenante mentre è in azione la funzione di frenata
pre-crash. Inoltre, poiché l'operatività della funzione di frenata pre-crash viene
disattivata dopo che il veicolo è rimasto fermo per circa 2 secondi, se arrestato
dalla funzione di frenata pre-crash, il guidatore dove premere il pedale freno
secondo necessità.
●Se si preme il pedale freno, il sistema potrebbe stabilire che il guidatore stia adot-
tando misure diversive e potrebbe ritardare i tempi di attivazione della funzione di
frenata pre-crash.
AURIS Touring Sports_OM_Italian_OM12L17L.book 259 ページ ２０１６年６月２８日　火曜日　午後８時３２分

2604-5. Toyota Safety Sense
UK_AURIS_Touring_Sports_EL (OM12L17L)
AV V I S O
●Durante la guida, ad esempio quando si attraversa un passaggio a livello, il
sistema potrebbe stabilire che esiste una possibilità elevata di collisione con un
oggetto, ad esempio le barriere del passaggio a livello, e attivare la funzione di fre-
nata pre-crash.
Per spostare il veicolo in caso di emergenza, ad esempio se il sistema entra in fun-
zione su un passaggio a livello, eseguire le seguenti operazioni e prendere le
misure necessarie per garantire la propria incolumità.
• Se il veicolo è stato arrestato, premere il pedale acceleratore.
• Se il veicolo sta decelerando, premere a fondo il pedale acceleratore. (P. 262)
• Disattivare il sistema di sicurezza pre-crash. (P. 261)
■Quando disattivare il sistema di sicurezza pre-crash
Nelle seguenti situazioni, disattivare il sistema, in quanto potrebbe non funzionare
correttamente e causare un incidente, con conseguenti lesioni gravi o mortali:
●Quando il veicolo viene trainato
●In caso di traino di un altro veicolo
●Quando si trasporta il veicolo su un camion, imbarcazione, treno o mezzi di tra-
sporto analoghi
●Quando il veicolo viene sollevato da un carro attrezzi con il motore in funzione e le
ruote sono libere di girare
●Quando si ispeziona il veicolo utilizzando un tester a tamburo come un banco dina-
mometrico per autotelai o un tester per tachimetri o quando si utilizza un'equilibra-
trice delle ruote sul veicolo
●Se non è possibile guidare il veicolo in maniera stabile, ad esempio quando il vei-
colo è stato coinvolto in un incidente o è presente un malfunzionamento
●Quando il veicolo viene guidato in modo sportivo o fuori strada
●Quando gli pneumatici sono in cattive condizioni e le loro prestazioni sono scadenti
(P. 494, 510)
●Quando vengono installati pneumatici di dimensioni diverse da quelle specificate
●Quando sono montate le catene da neve
●Quando si utilizza un ruotino di scorta o kit di emergenza per la riparazione degli
pneumatici in caso di foratura
AURIS Touring Sports_OM_Italian_OM12L17L.book 260 ページ ２０１６年６月２８日　火曜日　午後８時３２分
