TOYOTA AURIS TOURING SPORTS 2017 Omistajan Käsikirja (in Finnish)

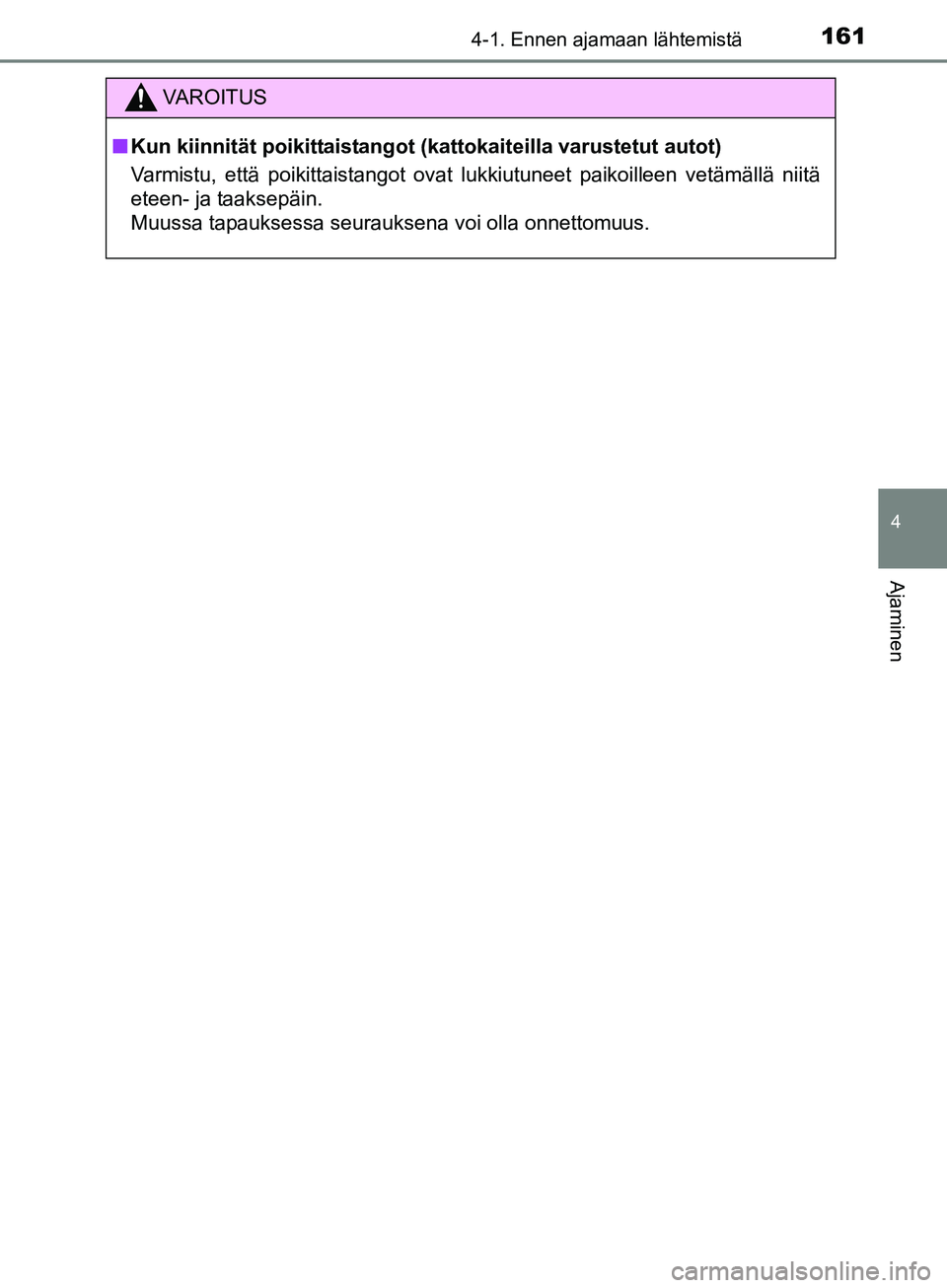

1614-1. Ennen ajamaan lähtemistä
OM12L13FI
4
Ajaminen
VAROITUS
nKun kiinnität poikittaistangot (kattokaiteilla varustetut autot)
Varmistu, että poikittaistangot ovat lukkiutuneet paikoilleen vetämällä niitä
eteen- ja taaksepäin.
Muussa tapauksessa seurauksena voi olla onnettomuus.
OM12L13FI.book Page 161 Thursday, January 26, 2017 6:07 PM

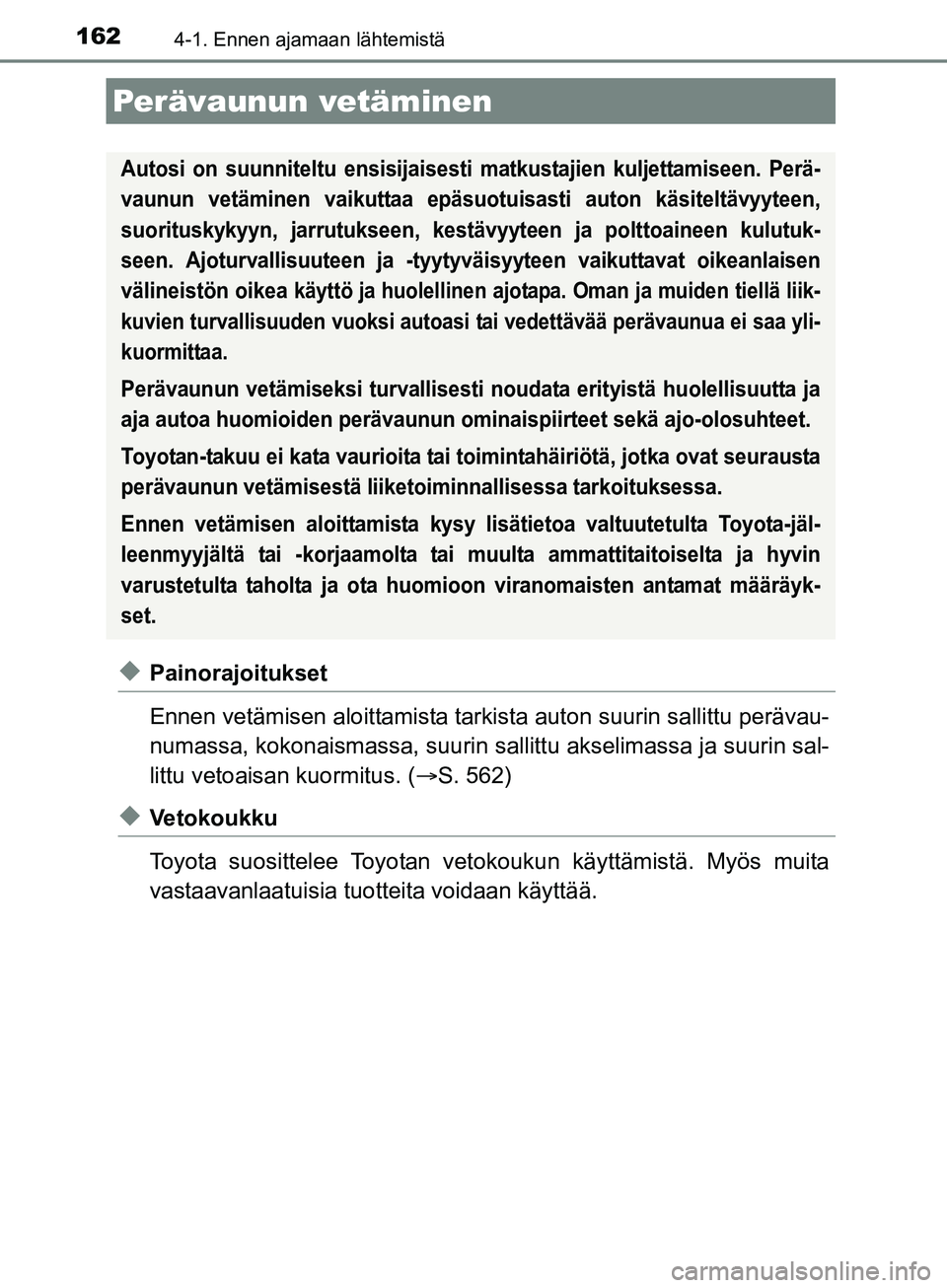

1624-1. Ennen ajamaan lähtemistä
OM12L13FI
uPainorajoitukset
Ennen vetämisen aloittamista tarkista auton suurin sallittu perävau-
numassa, kokonaismassa, suurin sallittu akseli massa ja suurin sal-
littu vetoaisan kuormitus. ( S. 562)
uVetokoukku
Toyota suosittelee Toyotan vetok oukun käyttämistä. Myös muita
vastaavanlaatuisia tuotteita voidaan käyttää.
Perävaunun vetäminen
Autosi on suunniteltu ensisijaisesti matkustajien kuljettamiseen. Perä-
vaunun vetäminen vaikuttaa epäsuot uisasti auton käsiteltävyyteen,
suorituskykyyn, jarrutukseen, kest ävyyteen ja polttoaineen kulutuk-
seen. Ajoturvallisuuteen ja -tyytyväisyyteen vaikuttavat oikeanlaisen
välineistön oikea
käyttö ja huolellinen ajotapa. Oman ja muiden tiellä liik-
kuvien turvallisuuden vuoksi autoasi tai vedettävää perävaunua ei saa yli-
kuormittaa.
Perävaunun vetämiseksi turvallisesti noudata erityistä huolellisuutta ja
aja autoa huomioiden perävaunun ominaispiirteet sekä ajo-olosuhteet.
Toyotan-takuu ei kata vaurioita tai to imintahäiriötä, jotka ovat seurausta
perävaunun vetämisest ä liiketoiminnallisessa tarkoituksessa.
Ennen vetämisen aloittamista kysy lisätietoa valtuutetulta Toyota-jäl-
leenmyyjältä tai -korjaamolta tai muulta ammattitaitoiselta ja hyvin
varustetulta taholta ja ota huomioon viranomaisten antamat määräyk-
set.
OM12L13FI.book Page 162 Thursday, January 26, 2017 6:07 PM

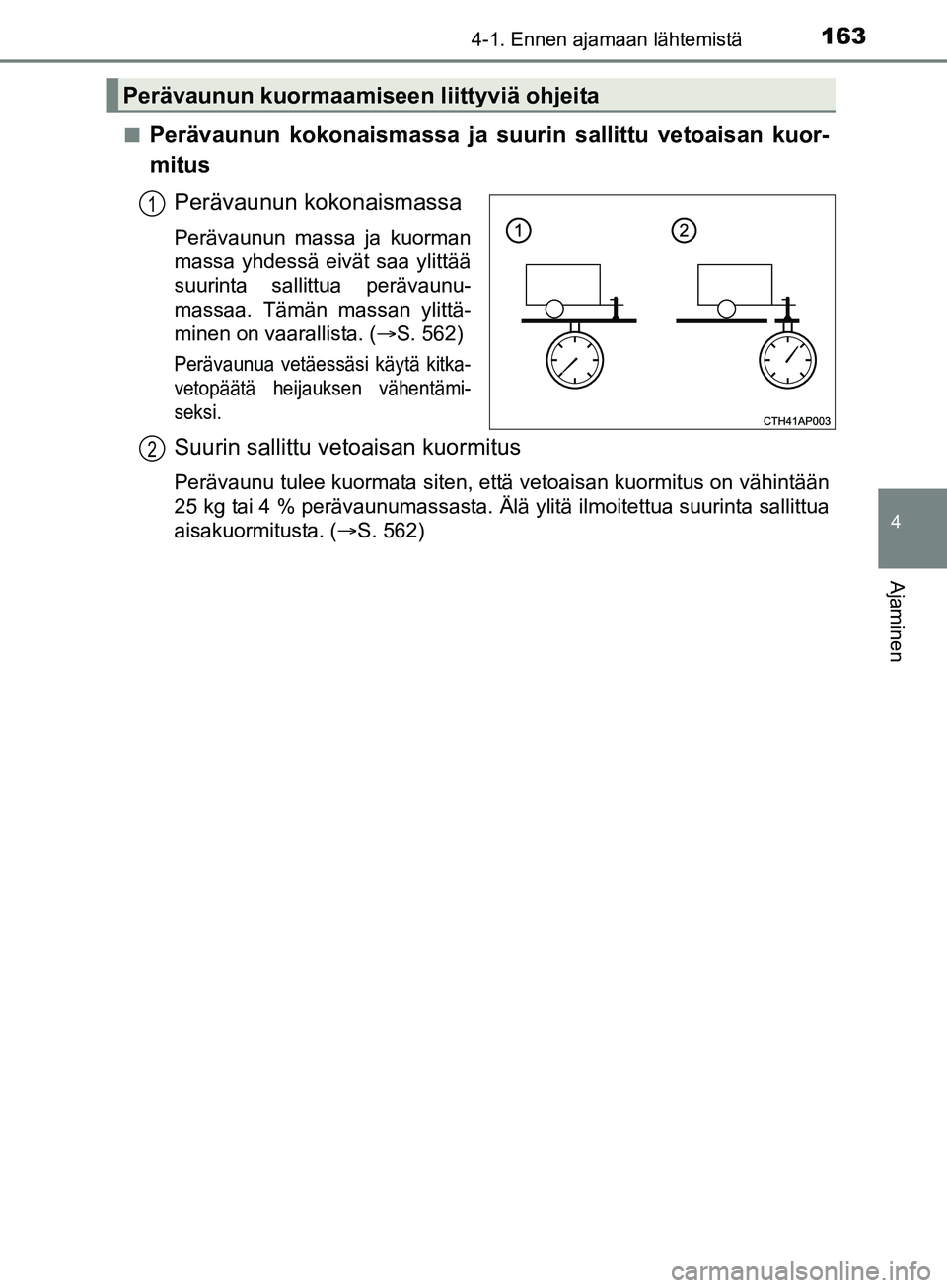

1634-1. Ennen ajamaan lähtemistä
OM12L13FI
4
Ajaminen
nPerävaunun kokonaismassa ja suurin sallittu vetoaisan kuor-
mitus
Perävaunun kokonaismassa
Perävaunun massa ja kuorman
massa yhdessä eivät saa ylittää
suurinta sallittua perävaunu-
massaa. Tämän massan ylittä-
minen on vaarallista. ( S. 562)
Perävaunua vetäessäsi käytä kitka-
vetopäätä heijauksen vähentämi-
seksi.
Suurin sallittu vetoaisan kuormitus
Perävaunu tulee kuormata siten, että vetoaisan kuormitus on vähintään
25 kg tai 4 % perävaunumassasta. Älä ylitä ilmoitettua suurinta sallittua
aisakuormitusta. (S. 562)
Perävaunun kuormaamis een liittyviä ohjeita
1
2
OM12L13FI.book Page 163 Thursday, January 26, 2017 6:07 PM

1644-1. Ennen ajamaan lähtemistä
OM12L13FIn

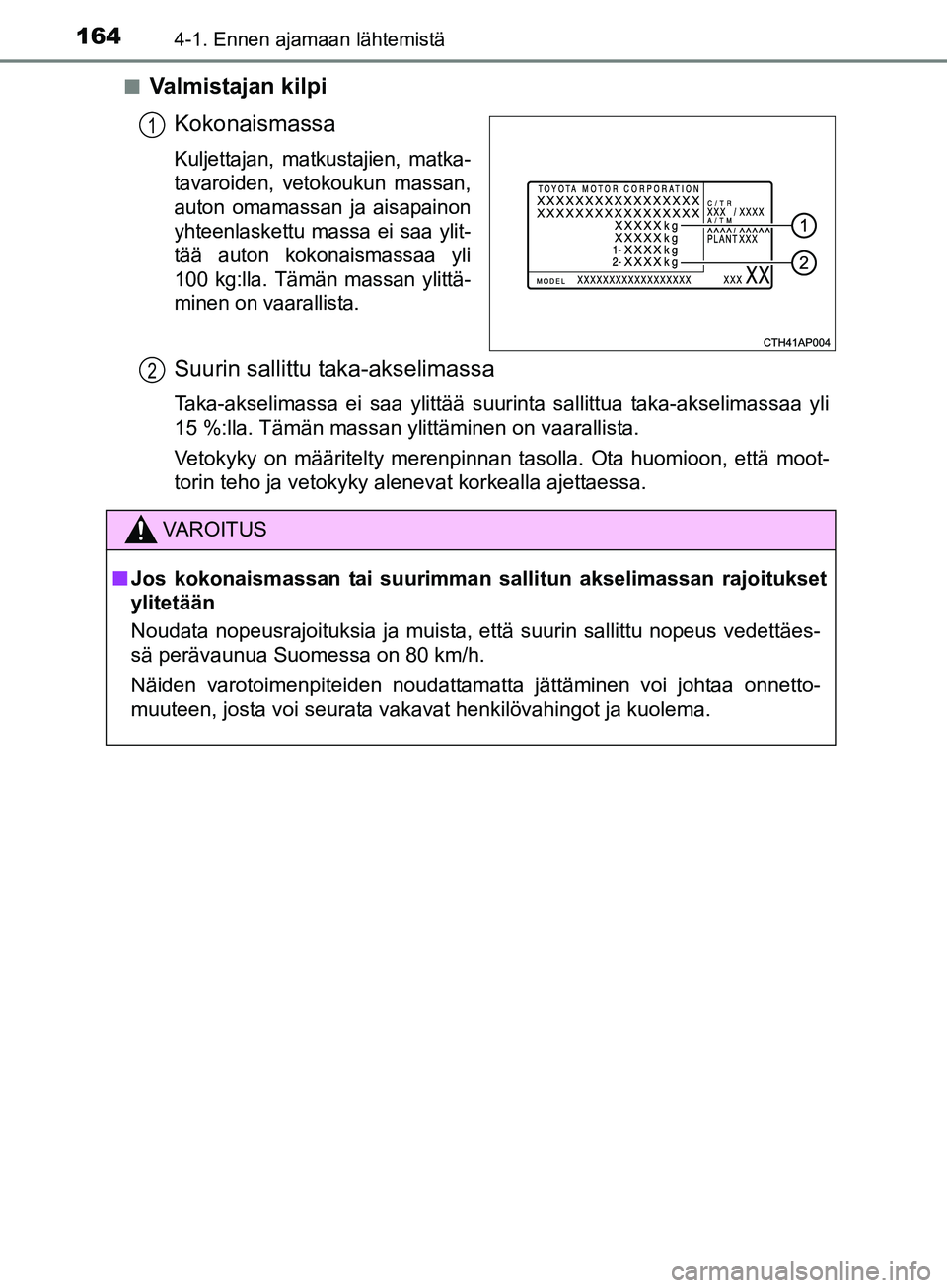

Valmistajan kilpi
Kokonaismassa
Kuljettajan, matkustajien, matka-
tavaroiden, vetokoukun massan,
auton omamassan ja aisapainon
yhteenlaskettu massa ei saa ylit-
tää auton kokonaismassaa yli
100 kg:lla. Tämän massan ylittä-
minen on vaarallista.
Suurin sallittu taka-akselimassa
Taka-akselimassa ei saa ylittää suurinta sallittua taka-akselimassaa yli
15 %:lla. Tämän massan ylittäminen on vaarallista.
Vetokyky on määritelty merenpinnan tasolla. Ota huomioon, että moot-
torin teho ja vetokyky alenevat korkealla ajettaessa.
1
VAROITUS
nJos kokonaismassan tai suurimma n sallitun akselimassan rajoitukset
ylitetään
Noudata nopeusrajoituksia ja muista, että suurin sallittu nopeus vedettäes-
sä perävaunua Suomessa on 80 km/h.
Näiden varotoimenpiteiden noudattamatta jättäminen voi johtaa onnetto-
muuteen, josta voi seurata vakavat henkilövahingot ja kuolema.
2
OM12L13FI.book Page 164 Thursday, January 26, 2017 6:07 PM

1654-1. Ennen ajamaan lähtemistä
OM12L13FI
4
Ajaminen
461 mm
461 mm
1 121 mm
584 mm
394 mm
329 mm
386 mm
55 mm

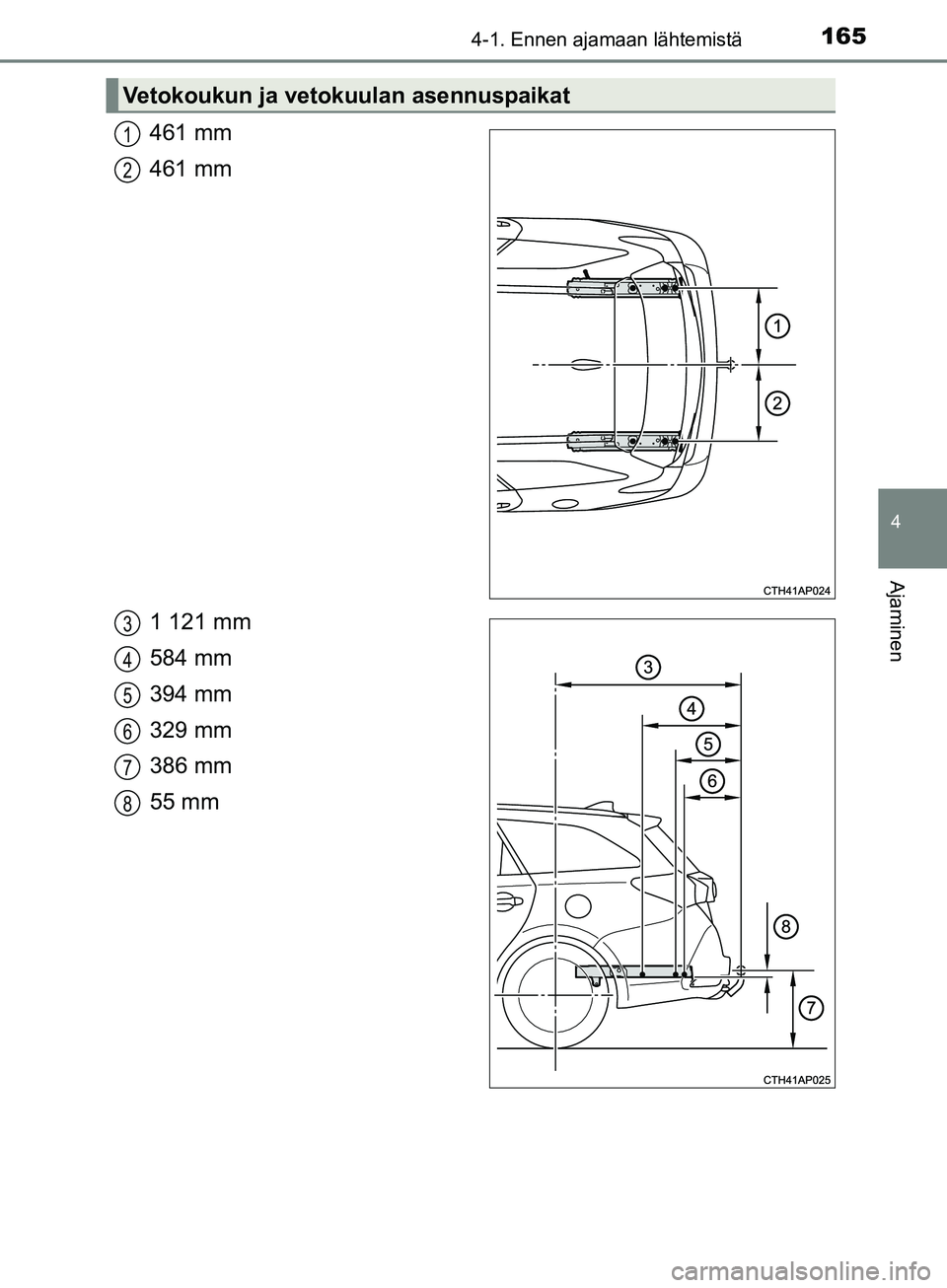

Vetokoukun ja vetokuulan asennuspaikat
1
2
3
4
5
6
7
8
OM12L13FI.book Page 165 Thursday, January 26, 2017 6:07 PM

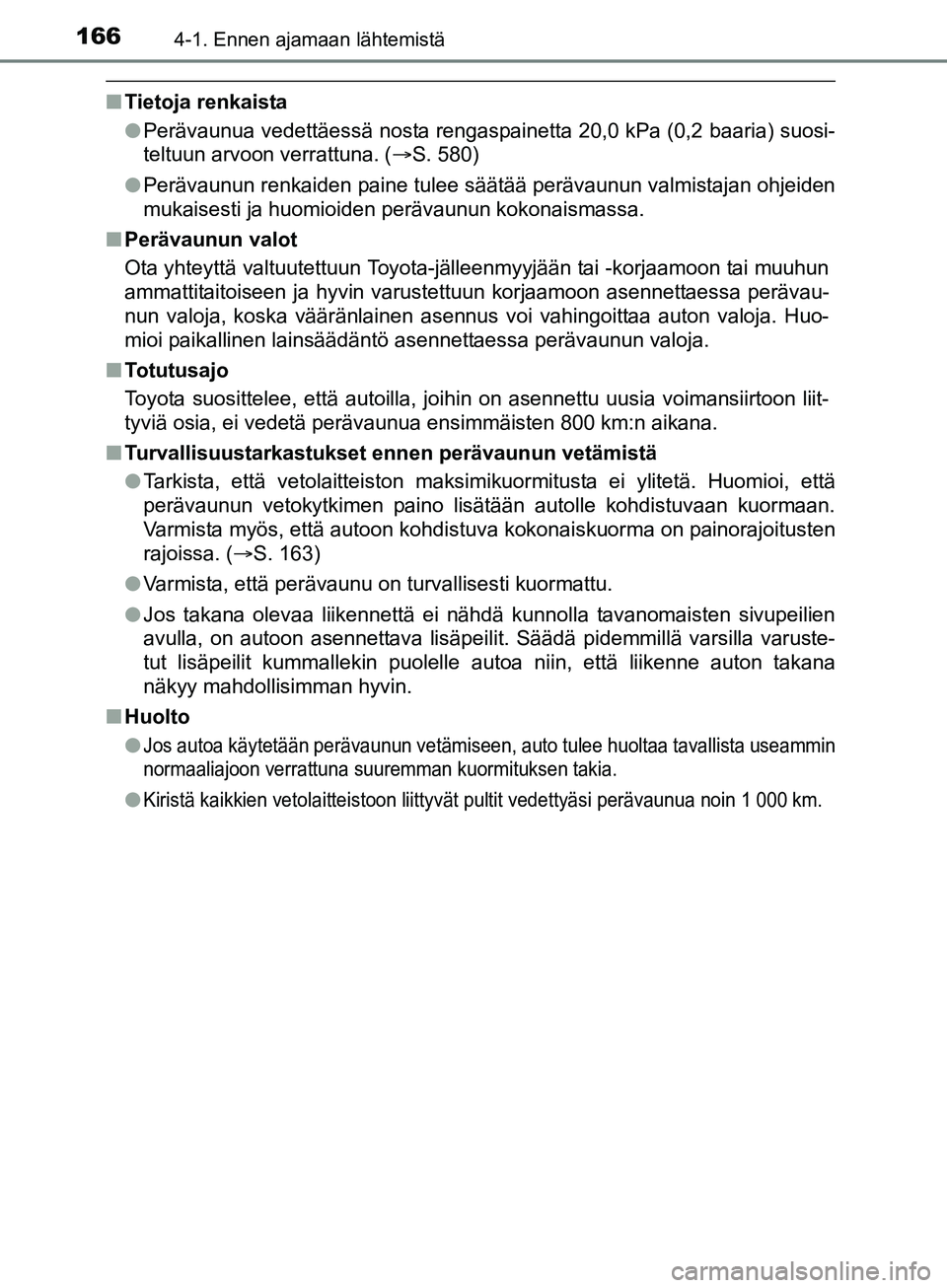

1664-1. Ennen ajamaan lähtemistä
OM12L13FI
nTietoja renkaista
lPerävaunua vedettäessä nosta rengaspainetta 20,0 kPa (0,2 baaria) suosi-
teltuun arvoon verrattuna. ( S. 580)
l Perävaunun renkaiden paine tulee säätää perävaunun valmistajan ohjeiden
mukaisesti ja huomioiden perävaunun kokonaismassa.
n Perävaunun valot
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon asennettaessa perävau-
nun valoja, koska vääränlainen asennus voi vahingoittaa auton valoja. Huo-
mioi paikallinen lainsäädäntö asennettaessa perävaunun valoja.
n Totutusajo
Toyota suosittelee, että autoilla, joihin on asennettu uusia voimansiirtoon liit-
tyviä osia, ei vedetä perävaunua ensimmäisten 800 km:n aikana.
n Turvallisuustarkastukset ennen perävaunun vetämistä
lTarkista, että vetolaitteiston maksimikuormitusta ei ylitetä. Huomioi, että
perävaunun vetokytkimen paino lisätään autolle kohdistuvaan kuormaan.
Varmista myös, että autoon kohdistuva kokonaiskuorma on painorajoitusten
rajoissa. ( S. 163)
l Varmista, että perävaunu on turvallisesti kuormattu.
l Jos takana olevaa liikennettä ei nähdä kunnolla tavanomaisten sivupeilien
avulla, on autoon asennettava lisäpeilit. Säädä pidemmillä varsilla varuste-
tut lisäpeilit kummallekin puolelle autoa niin, että liikenne auton takana
näkyy mahdollisimman hyvin.
n Huolto
l
Jos autoa käytetään perävaunun vetämiseen, auto tulee huoltaa tavallista useammin
normaaliajoon verrattuna suuremman kuormituksen takia.
lKiristä kaikkien vetolaitteistoon liitt yvät pultit vedettyäsi perävaunua noin 1 000 km.
OM12L13FI.book Page 166 Thursday, January 26, 2017 6:07 PM

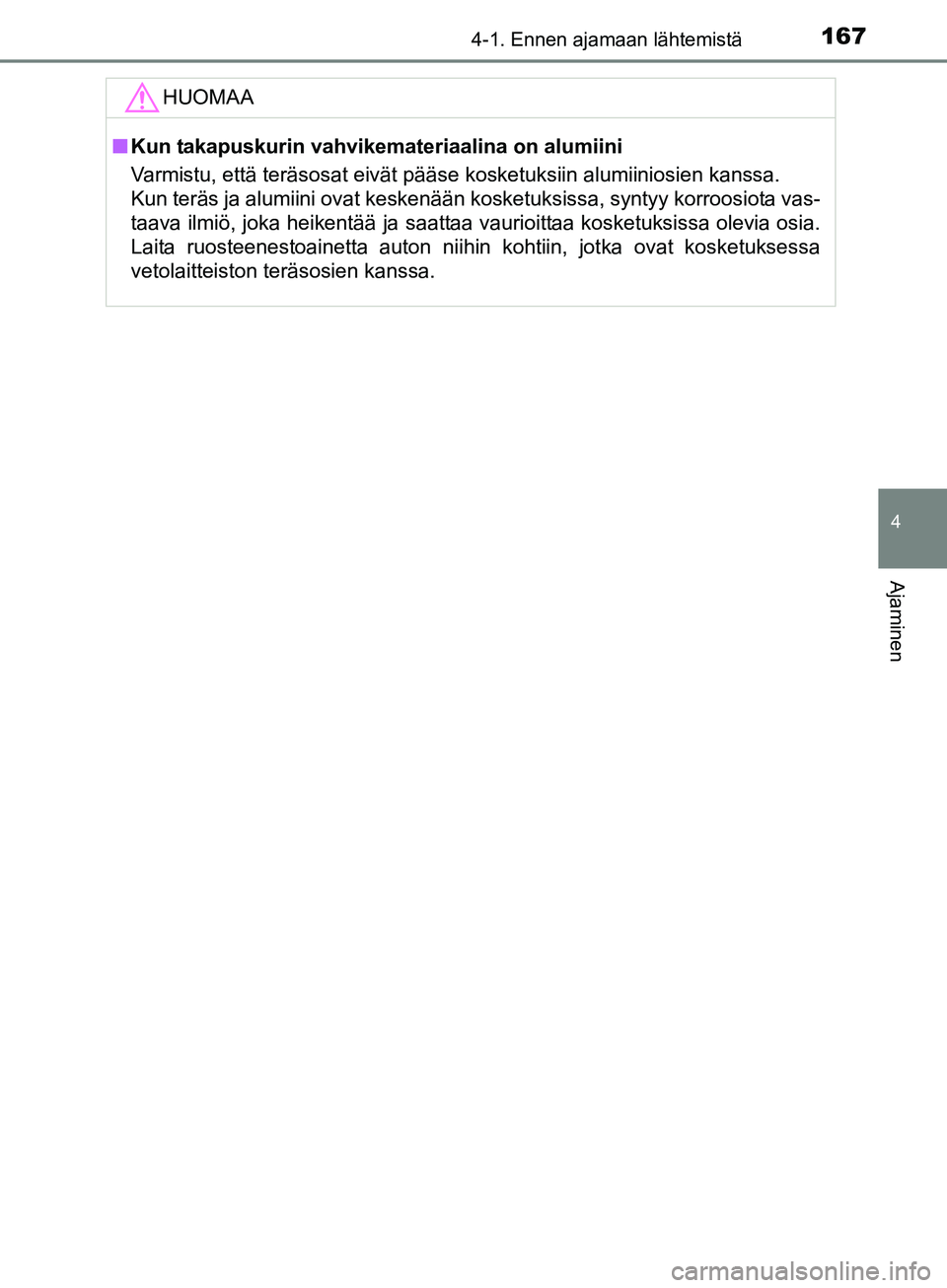

1674-1. Ennen ajamaan lähtemistä
OM12L13FI
4
Ajaminen
HUOMAA
nKun takapuskurin vahvikemateriaalina on alumiini
Varmistu, että teräsosat eivät pääse kosketuksiin alumiiniosien kanssa.
Kun teräs ja alumiini ovat keskenään kosketuksissa, syntyy korroosiota vas-
taava ilmiö, joka heikentää ja saattaa vaurioittaa kosketuksissa olevia osia.
Laita ruosteenestoainetta auton niihin kohtiin, jotka ovat kosketuksessa
vetolaitteiston teräsosien kanssa.
OM12L13FI.book Page 167 Thursday, January 26, 2017 6:07 PM

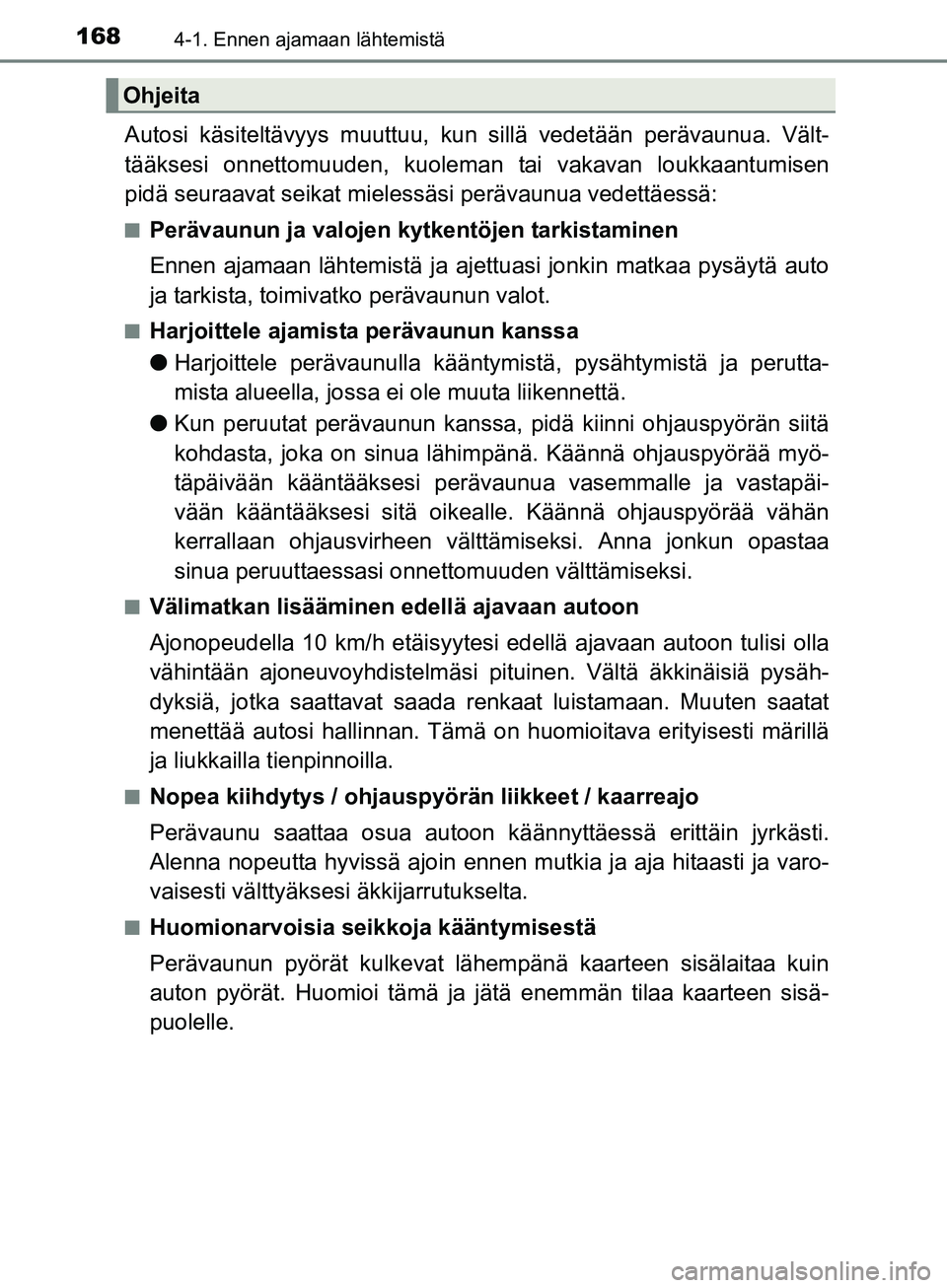

1684-1. Ennen ajamaan lähtemistä
OM12L13FI
Autosi käsiteltävyys muuttuu, kun sillä vedetään perävaunua. Vält-
tääksesi onnettomuuden , kuoleman tai vakavan loukkaantumisen
pidä seuraavat seikat mieles säsi perävaunua vedettäessä:
nPerävaunun ja valojen kytkentöjen tarkistaminen
Ennen ajamaan lähtemistä ja aje ttuasi jonkin matkaa pysäytä auto
ja tarkista, toimivat ko perävaunun valot.
nHarjoittele ajamista perävaunun kanssa
lHarjoittele perävaunulla kääntymis tä, pysähtymistä ja perutta-
mista alueella, jossa ei ole muuta liikennettä.
l Kun peruutat perävaunun kanssa, pidä kiinni ohjauspyörän siitä
kohdasta, joka on sinua lähimpänä. Käännä ohjauspyörää myö-
täpäivään kääntääksesi perävaunua vasemmalle ja vastapäi-
vään kääntääksesi sitä oikeal le. Käännä ohjauspyörää vähän
kerrallaan ohjausvirheen välttämiseksi. Anna jonkun opastaa
sinua peruuttaessasi onnettomuuden välttämiseksi.
nVälimatkan lisääminen edellä ajavaan autoon
Ajonopeudella 10 km/h etäisyytesi edellä ajavaan autoon tulisi olla
vähintään ajoneuvoyhdistelmäsi pituinen. Vältä äkkinäisiä pysäh-
dyksiä, jotka saattavat saada r enkaat luistamaan. Muuten saatat
menettää autosi hallinnan. Tämä on huomioitava erityisesti märillä
ja liukkailla tienpinnoilla.
nNopea kiihdytys / ohjauspyörän liikkeet / kaarreajo
Perävaunu saattaa osua autoon kä ännyttäessä erittäin jyrkästi.
Alenna nopeutta hyvissä ajoin ennen mutkia ja aja hitaasti ja varo-
vaisesti välttyäksesi äkkijarrutukselta.
nHuomionarvoisia seikkoja kääntymisestä
Perävaunun pyörät kulkevat lähempänä kaarteen sisälaitaa kuin
auton pyörät. Huomioi tämä ja jätä enemmän tilaa kaarteen sisä-
puolelle.
Ohjeita
OM12L13FI.book Page 168 Thursday, January 26, 2017 6:07 PM

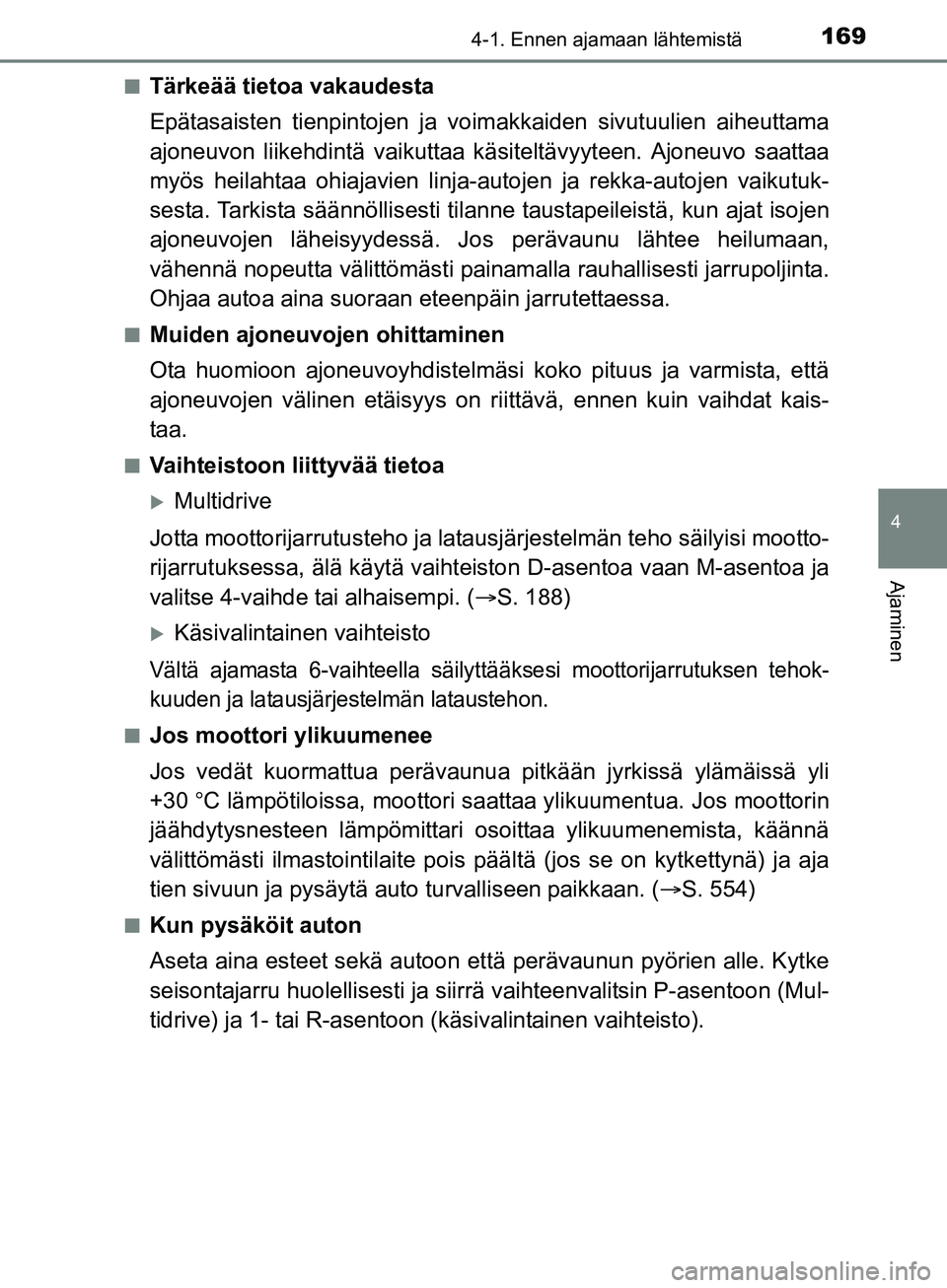

1694-1. Ennen ajamaan lähtemistä
OM12L13FI
4
Ajaminen
nTärkeää tietoa vakaudesta
Epätasaisten tienpintojen ja voimakkaiden sivutuulien aiheuttama
ajoneuvon liikehdintä vaikuttaa käsiteltävyyt een. Ajoneuvo saattaa
myös heilahtaa ohiajavien linja-autojen ja rekka-autojen vaikutuk-
sesta. Tarkista säännöllisesti til anne taustapeileistä, kun ajat isojen
ajoneuvojen läheisyydessä. Jo s perävaunu lähtee heilumaan,
vähennä nopeutta välittömästi painamalla rauhallisesti jarrupoljinta.
Ohjaa autoa aina suoraan eteenpäin jarrutettaessa.
nMuiden ajoneuvojen ohittaminen
Ota huomioon ajoneuvoyhdistelmäsi koko pituus ja varmista, että
ajoneuvojen välinen etäisyys on ri ittävä, ennen kuin vaihdat kais-
taa.
nVaihteistoon liittyvää tietoa
Multidrive
Jotta moottorijarrutusteho ja latausjärjestelmän teho säilyisi mootto-
rijarrutuksessa, älä käytä vaihteiston D-asentoa vaan M-asentoa ja
valitse 4-vaihde tai alhaisempi. ( S. 188)
Käsivalintainen vaihteisto
Vältä ajamasta 6-vaihteella säilyttä äksesi moottorijarrutuksen tehok-
kuuden ja latausjärjestelmän lataustehon.
nJos moottori ylikuumenee
Jos vedät kuormattua perävaunua pitkään jyrkissä ylämäissä yli
+30 C lämpötiloissa, moottori saattaa ylikuumentua. Jos moottorin
jäähdytysnesteen lämpömittari osoittaa ylikuumenemista, käännä
välittömästi ilmastointila ite pois päältä (jos se on kytkettynä) ja aja
tien sivuun ja pysäytä auto turvalliseen paikkaan. (S. 554)
nKun pysäköit auton
Aseta aina esteet sekä autoon et tä perävaunun pyörien alle. Kytke
seisontajarru huolellisesti ja siirrä vaihteenvalitsin P-asentoon (Mul-
tidrive) ja 1- tai R-asentoon (käsivalintainen vaihteisto).
OM12L13FI.book Page 169 Thursday, January 26, 2017 6:07 PM

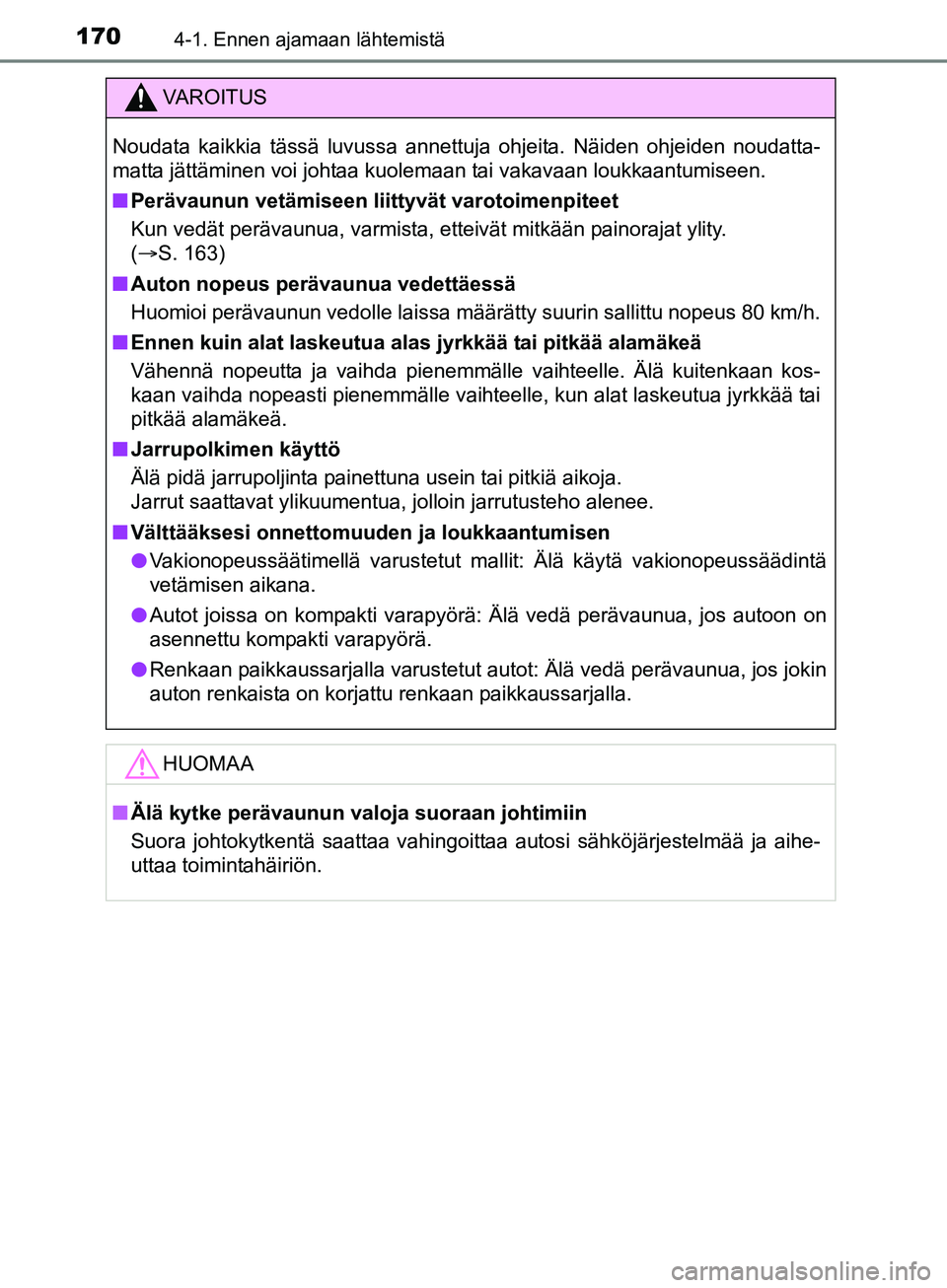

1704-1. Ennen ajamaan lähtemistä
OM12L13FI
VAROITUS
Noudata kaikkia tässä luvussa annettuja ohjeita. Näiden ohjeiden noudatta-
matta jättäminen voi johtaa kuolemaan tai vakavaan loukkaantumiseen.
nPerävaunun vetämiseen li ittyvät varotoimenpiteet
Kun vedät perävaunua, varmista, etteivät mitkään painorajat ylity.
( S. 163)
n Auton nopeus perävaunua vedettäessä
Huomioi perävaunun vedolle laissa määrätty suurin sallittu nopeus 80 km/h.
n Ennen kuin alat laskeutua alas jyrkkää tai pitkää alamäkeä
Vähennä nopeutta ja vaihda pienemmälle vaihteelle. Älä kuitenkaan kos-
kaan vaihda nopeasti pienemmälle vaihteelle, kun alat laskeutua jyrkkää tai
pitkää alamäkeä.
n Jarrupolkimen käyttö
Älä pidä jarrupoljinta painettuna usein tai pitkiä aikoja.
Jarrut saattavat ylikuumentua, jolloin jarrutusteho alenee.
n Välttääksesi onnettomuuden ja loukkaantumisen
l Vakionopeussäätimellä varustetut mallit: Älä käytä vakionopeussäädintä
vetämisen aikana.
l Autot joissa on kompakti varapyörä: Älä vedä perävaunua, jos autoon on
asennettu kompakti varapyörä.
l Renkaan paikkaussarjalla varustetut autot: Älä vedä perävaunua, jos jokin
auton renkaista on korjattu renkaan paikkaussarjalla.
HUOMAA
nÄlä kytke perävaunun valoja suoraan johtimiin
Suora johtokytkentä saattaa vahingoittaa autosi sähköjärjestelmää ja aihe-
uttaa toimintahäiriön.
