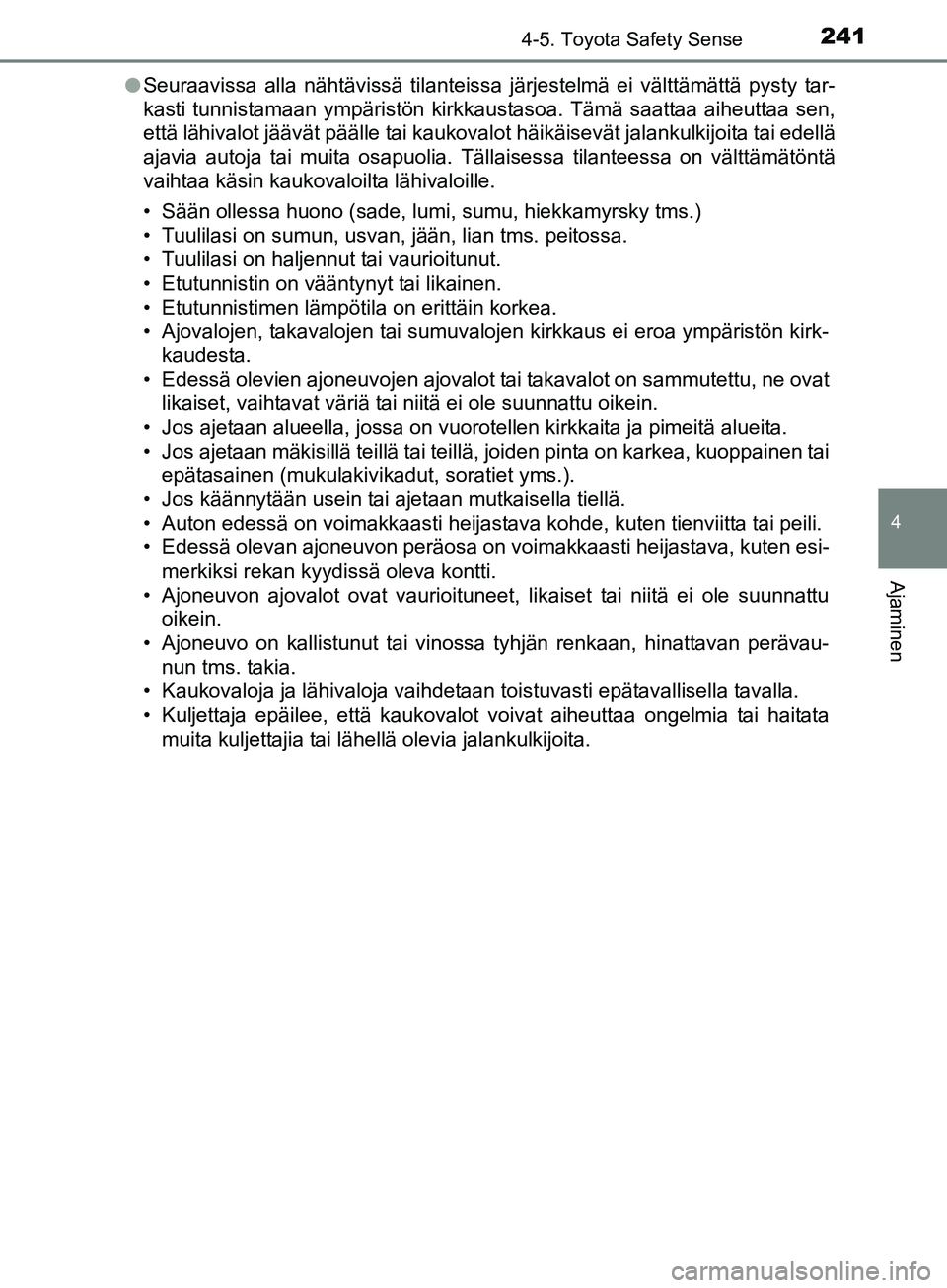

2414-5. Toyota Safety Sense
OM12L13FI
4
Ajaminen
lSeuraavissa alla nähtävissä tilanteissa järjestelmä ei välttämättä pysty tar-
kasti tunnistamaan ympäristön kirkkaustasoa. Tämä saattaa aiheuttaa sen,
että lähivalot jäävät päälle tai kaukoval ot häikäisevät jalankulkijoita tai edellä
ajavia autoja tai muita osapuolia. Tällaisessa tilanteessa on välttämätöntä
vaihtaa käsin kaukovaloilta lähivaloille.
• Sään ollessa huono (sade, lumi, sumu, hiekkamyrsky tms.)
• Tuulilasi on sumun, usvan, jään, lian tms. peitossa.
• Tuulilasi on haljennut tai vaurioitunut.
• Etutunnistin on vääntynyt tai likainen.
• Etutunnistimen lämpötila on erittäin korkea.
• Ajovalojen, takavalojen tai sumuvalojen kirkkaus ei eroa ympäristön kirk- kaudesta.
• Edessä olevien ajoneuvojen ajovalot tai takavalot on sammutettu, ne ovat likaiset, vaihtavat väriä tai niitä ei ole suunnattu oikein.
• Jos ajetaan alueella, jossa on vuorotellen kirkkaita ja pimeitä alueita.
• Jos ajetaan mäkisillä teillä tai teillä, joiden pinta on karkea, kuoppainen tai epätasainen (mukulakivikadut, soratiet yms.).
• Jos käännytään usein tai ajetaan mutkaisella tiellä.
• Auton edessä on voimakkaasti heijastava kohde, kuten tienviitta tai peili.
• Edessä olevan ajoneuvon peräosa on voimakkaasti heijastava, kuten esi- merkiksi rekan kyydissä oleva kontti.
• Ajoneuvon ajovalot ovat vaurioituneet, likaiset tai niitä ei ole suunnattu oikein.
• Ajoneuvo on kallistunut tai vinossa tyhjän renkaan, hinattavan perävau-
nun tms. takia.
• Kaukovaloja ja lähivaloja vaihdetaan toistuvasti epätavallisella tavalla.
• Kuljettaja epäilee, että kaukovalot voivat aiheuttaa ongelmia tai haitata
muita kuljettajia tai lähellä olevia jalankulkijoita.
OM12L13FI.book Page 241 Thursday, January 26, 2017 6:07 PM

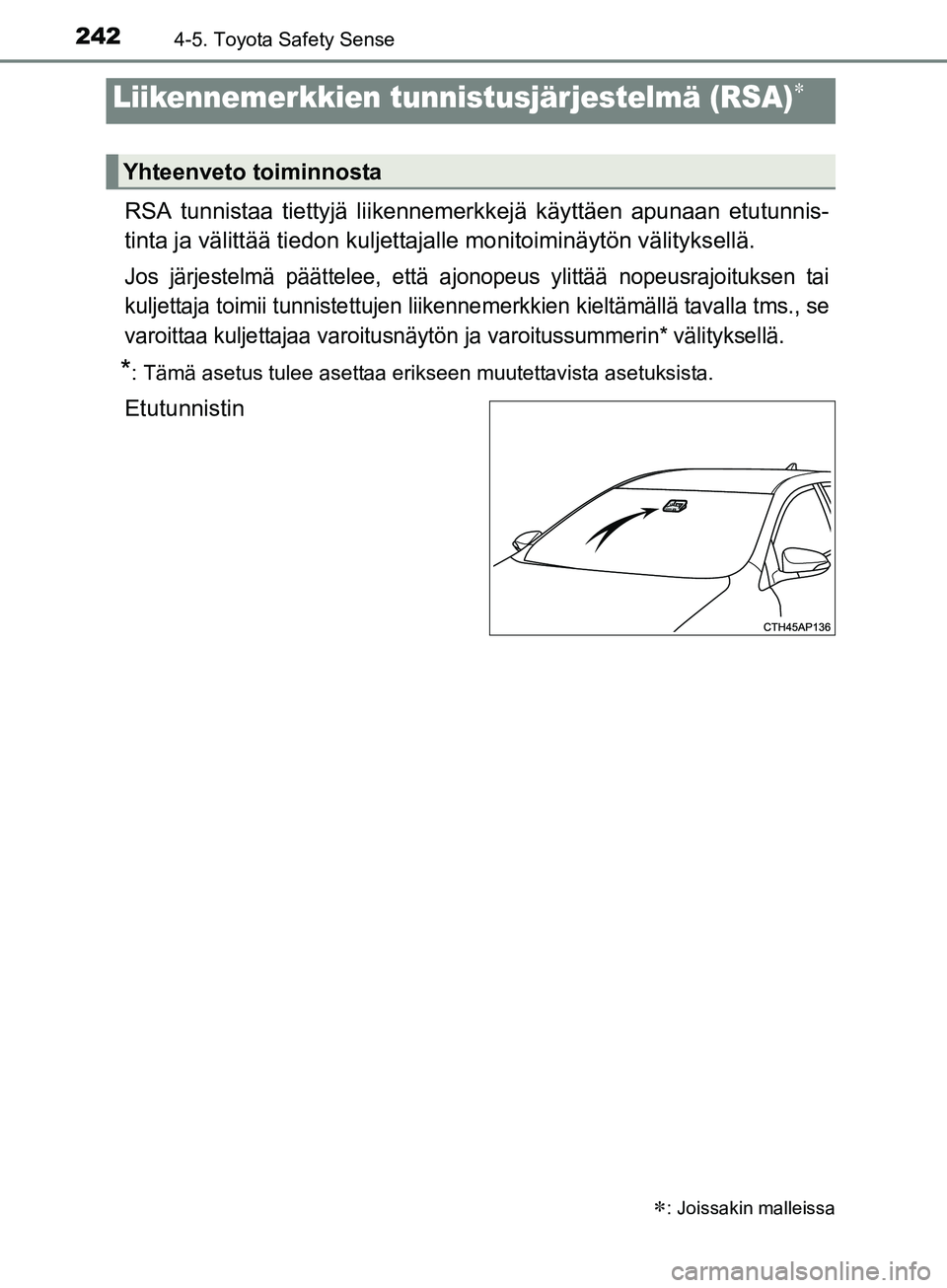

2424-5. Toyota Safety Sense
OM12L13FI
RSA tunnistaa tiettyjä liikennemerkkejä käyttäen apunaan etutunnis-
tinta ja välittää tiedon kuljettajalle monitoiminäytön välityksellä.
Jos järjestelmä päättelee, että ajonopeus ylittää nopeusrajoituksen tai
kuljettaja toimii tunnistettujen liikennem erkkien kieltämällä tavalla tms., se
varoittaa kuljettajaa varoitusnäytön ja varoitussummerin* välityksellä.
*: Tämä asetus tulee asettaa erikseen muutettavista asetuksista.
Etutunnistin
Liikennemerkkien tunnistusjärjestelmä (RSA)
: Joissakin malleissa
Yhteenveto toiminnosta
OM12L13FI.book Page 242 Thursday, January 26, 2017 6:07 PM

2434-5. Toyota Safety Sense
OM12L13FI
4
Ajaminen

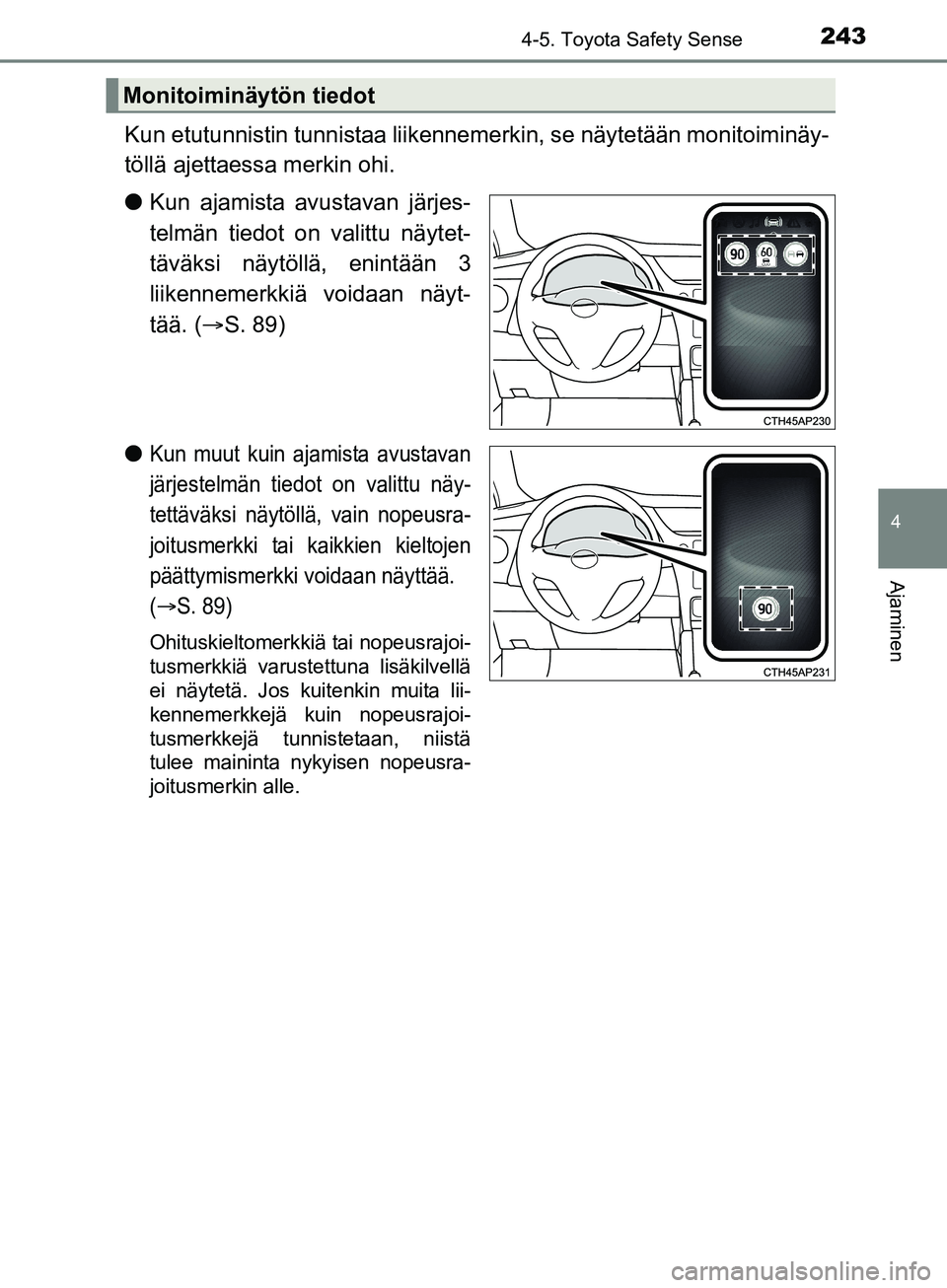

Kun etutunnistin tunnistaa liikennemerkin, se näytetään monitoiminäy-
töllä ajettaessa merkin ohi.
l Kun ajamista avustavan järjes-
telmän tiedot on valittu näytet-
täväksi näytöllä, enintään 3
liikennemerkkiä voidaan näyt-
tää. ( S. 89)
l
Kun muut kuin ajamista avustavan
järjestelmän tiedot on valittu näy-
tettäväksi näytöllä, vain nopeusra-
joitusmerkki tai kaikkien kieltojen
päättymismerkki voidaan näyttää.
(
S. 89)
Ohituskieltomerkkiä tai nopeusrajoi-
tusmerkkiä varustettuna lisäkilvellä
ei näytetä. Jos kuitenkin muita lii-
kennemerkkejä kuin nopeusrajoi-
tusmerkkejä tunnistetaan, niistä
tulee maininta nykyisen nopeusra-
joitusmerkin alle.
Monitoiminäytön tiedot
OM12L13FI.book Page 243 Thursday, January 26, 2017 6:07 PM

2444-5. Toyota Safety Sense
OM12L13FI
Seuraavan tyyppisiä liikennemerkkejä, mukaan lukien sähköiset lii-
kennemerkit ja vilkkuvat liikennemerkit, tunnistetaan.
Epävirallista (ei Wienin sopimuksen mukaista) tai hiljattain käyttöön
otettua liikennemerkkiä ei välttämättä tunnisteta.
*1: Nopeusrajoitusmerkkiä, jonka lukuarvo on suurempi kuin 130 ei välttämät-
tä tunnisteta ja väärä nopeusrajoitus saatetaan näyttää.
*2: Jos suuntavaloa ei käytetä kaistaa vaihdettaessa, merkkiä ei näytetä.
Tunnistettavien liikennemerkkien tyypit
TyyppiMonitoiminäyttö
Nopeusrajoitus alkaa / loppuu*1
Nopeusrajoitus lisäkilvellä
(Näytetään
samanaikaisesti
nopeusrajoituk- sen kanssa)
(Esimerkkinäyttö)Sade
Jää
Sisääntulo-/
poistumisramppi
*2
Lisäkilpi havaitaan
(Sisältöä ei tunnis- teta)
Ohituskielto alkaa/loppuu
Kaikki kiellot päättyneet
(Kaikki kiellot päättyneet. Palaaminen
normaaleihin liikennesääntöihin.)
OM12L13FI.book Page 244 Thursday, January 26, 2017 6:07 PM

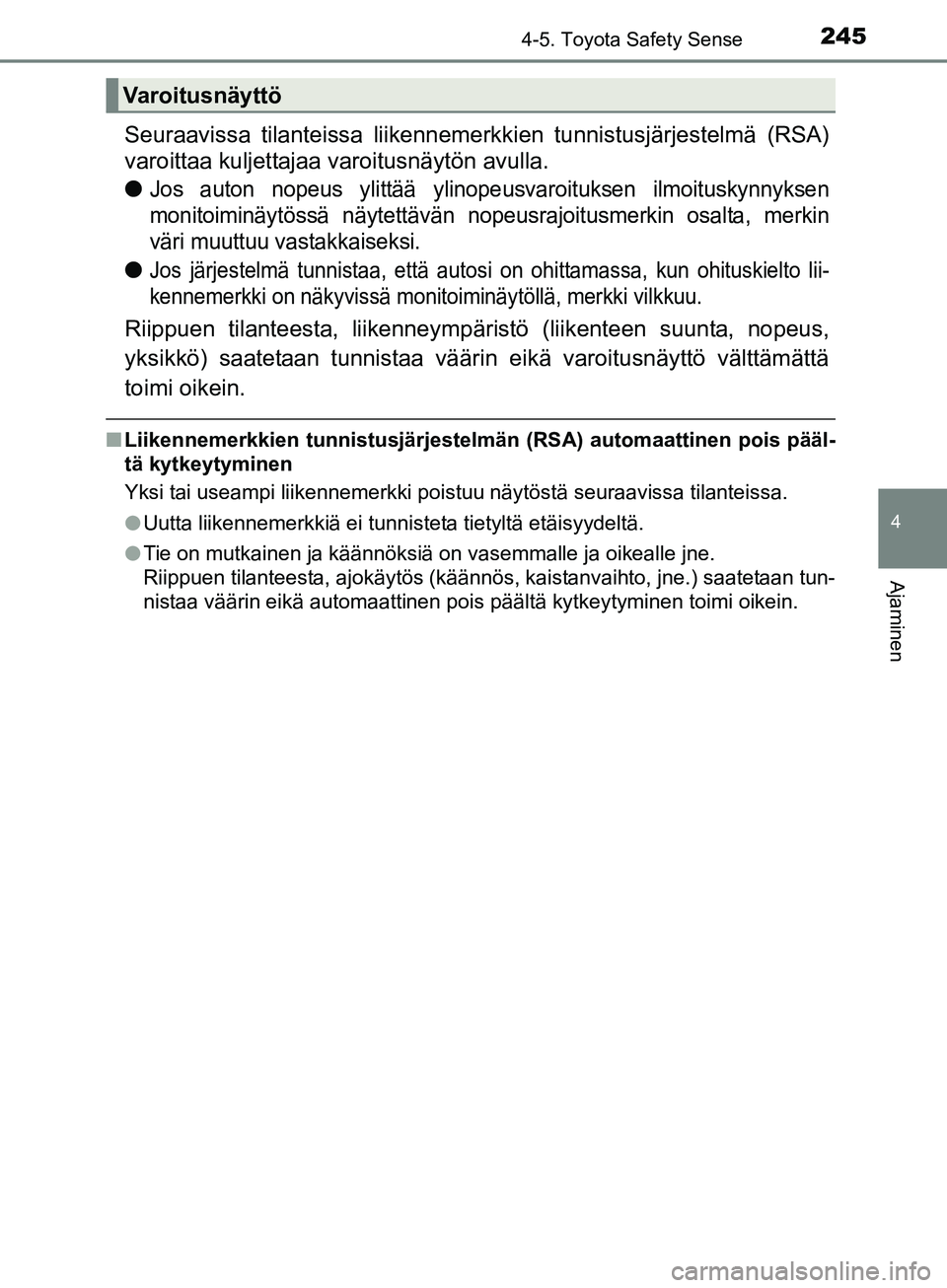

2454-5. Toyota Safety Sense
OM12L13FI
4
Ajaminen
Seuraavissa tilanteissa liikennemerkkien tunnistusjärjestelmä (RSA)
varoittaa kuljettajaa varoitusnäytön avulla.
l
Jos auton nopeus ylittää ylinopeusvaroituksen ilmoituskynnyksen
monitoiminäytössä näytettävän nopeusrajoitusmerkin osalta, merkin
väri muuttuu vastakkaiseksi.
lJos järjestelmä tunnistaa, että autosi on ohittamassa, kun ohituskielto lii-
kennemerkki on näkyvissä monitoiminäytöllä, merkki vilkkuu.
Riippuen tilanteesta, liikenneymp äristö (liikenteen suunta, nopeus,
yksikkö) saatetaan tunnistaa väärin eikä varoitusnäyttö välttämättä
toimi oikein.
n Liikennemerkkien tunnistusjärjestelmä n (RSA) automaattinen pois pääl-
tä kytkeytyminen
Yksi tai useampi liikennemerkki poistuu näytöstä seuraavissa tilanteissa.
l Uutta liikennemerkkiä ei tunnisteta tietyltä etäisyydeltä.
l Tie on mutkainen ja käännöksiä on vasemmalle ja oikealle jne.
Riippuen tilanteesta, ajokäytös (käännös, kaistanvaihto, jne.) saatetaan tun-
nistaa väärin eikä automaattinen pois päältä kytkeytyminen toimi oikein.
Varoitusnäyttö
OM12L13FI.book Page 245 Thursday, January 26, 2017 6:07 PM

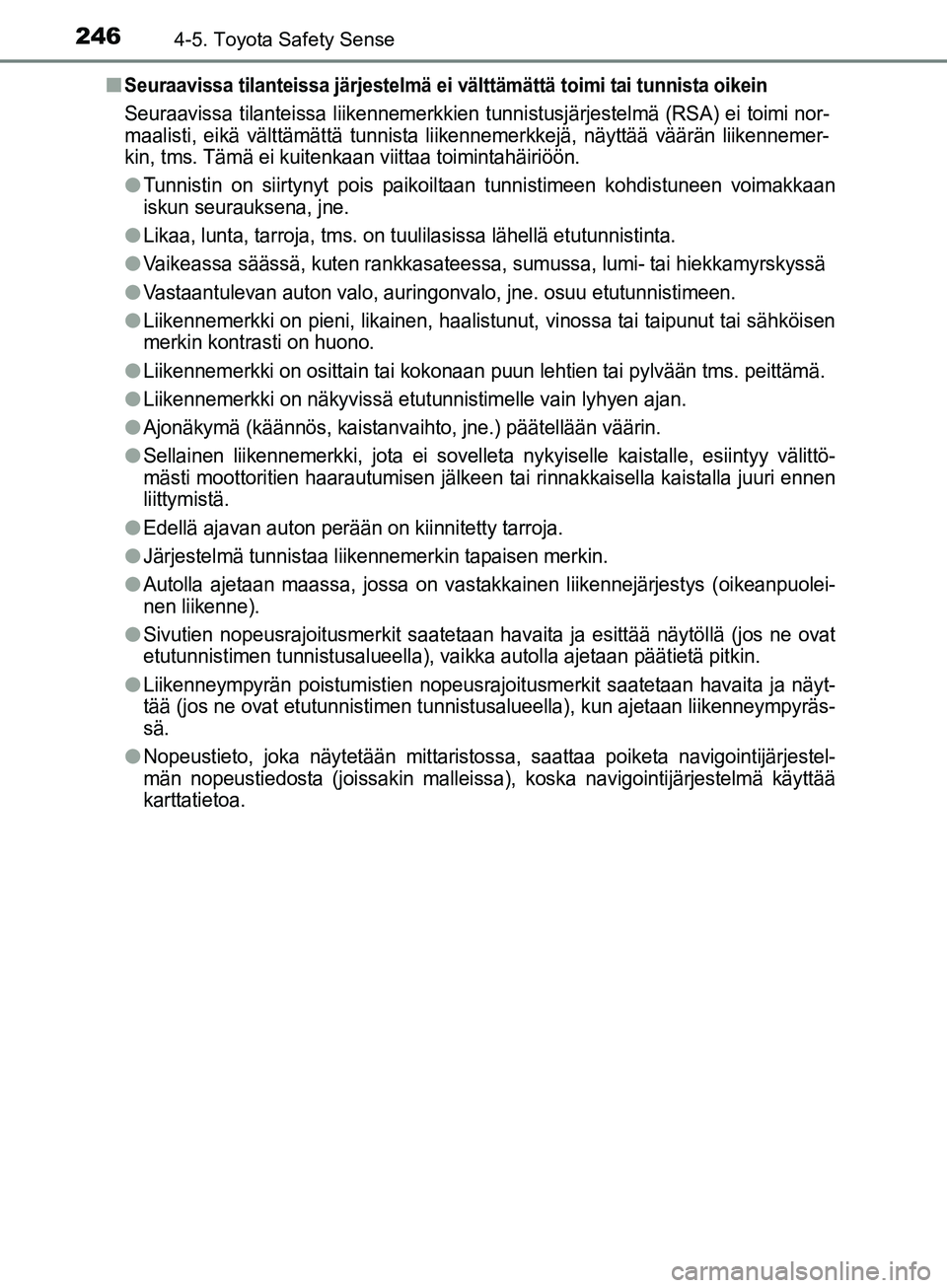

2464-5. Toyota Safety Sense
OM12L13FIn
Seuraavissa tilanteissa järjestelmä ei välttämättä toimi tai tunnista oikein
Seuraavissa tilanteissa liikennemerkkien tunnistusjärjestelmä (RSA) ei toimi nor-
maalisti, eikä välttämättä tunnista liikennemerkkejä, näyttää väärän liikennemer-
kin, tms. Tämä ei kuitenkaan viittaa toimintahäiriöön.
lTunnistin on siirtynyt pois paikoiltaa
n tunnistimeen kohdistuneen voimakkaan
iskun seurauksena, jne.
lLikaa, lunta, tarroja, tms. on tuulilasissa lähellä etutunnistinta.
lVaikeassa säässä, kuten rankkasateessa, sumussa, lumi- tai hiekkamyrskyssä
lVastaantulevan auton valo, auringonvalo, jne. osuu etutunnistimeen.
lLiikennemerkki on pieni, likainen, haalistunut, vinossa tai taipunut tai sähköisen
merkin kontrasti on huono.
lLiikennemerkki on osittain tai kokonaan puun lehtien tai pylvään tms. peittämä.
lLiikennemerkki on näkyvissä etutun nistimelle vain lyhyen ajan.
lAjonäkymä (käännös, kaistanvaihto, jne.) päätellään väärin.
lSellainen liikennemerkki, jota ei sovell eta nykyiselle kaistalle, esiintyy välittö-
mästi moottoritien haarautumisen jälkeen tai rinnakkaisella kaistalla juuri ennen
liittymistä.
lEdellä ajavan auton perään on kiinnitetty tarroja.
lJärjestelmä tunnistaa liikennemerkin tapaisen merkin.
lAutolla ajetaan maassa, jossa on vastakkainen liikennejärjestys (oikeanpuolei-
nen liikenne).
lSivutien nopeusrajoitusmerkit saatetaan havaita ja esittää näytöllä (jos ne ovat
etutunnistimen tunnistusalueella), vaikka autolla ajetaan päätietä pitkin.
lLiikenneympyrän poistumistien nopeusrajoitusmerkit saatetaan havaita ja näyt-
tää (jos ne ovat etutunnistimen tunnistusalueella), kun ajetaan liikenneympyräs-
sä.
lNopeustieto, joka näytetään mittaristossa, saattaa poiketa navigointijärjestel-
män nopeustiedosta (joissaki n malleissa), koska navigointijärjestelmä käyttää
karttatietoa.
OM12L13FI.book Page 246 Thursday, January 26, 2017 6:07 PM

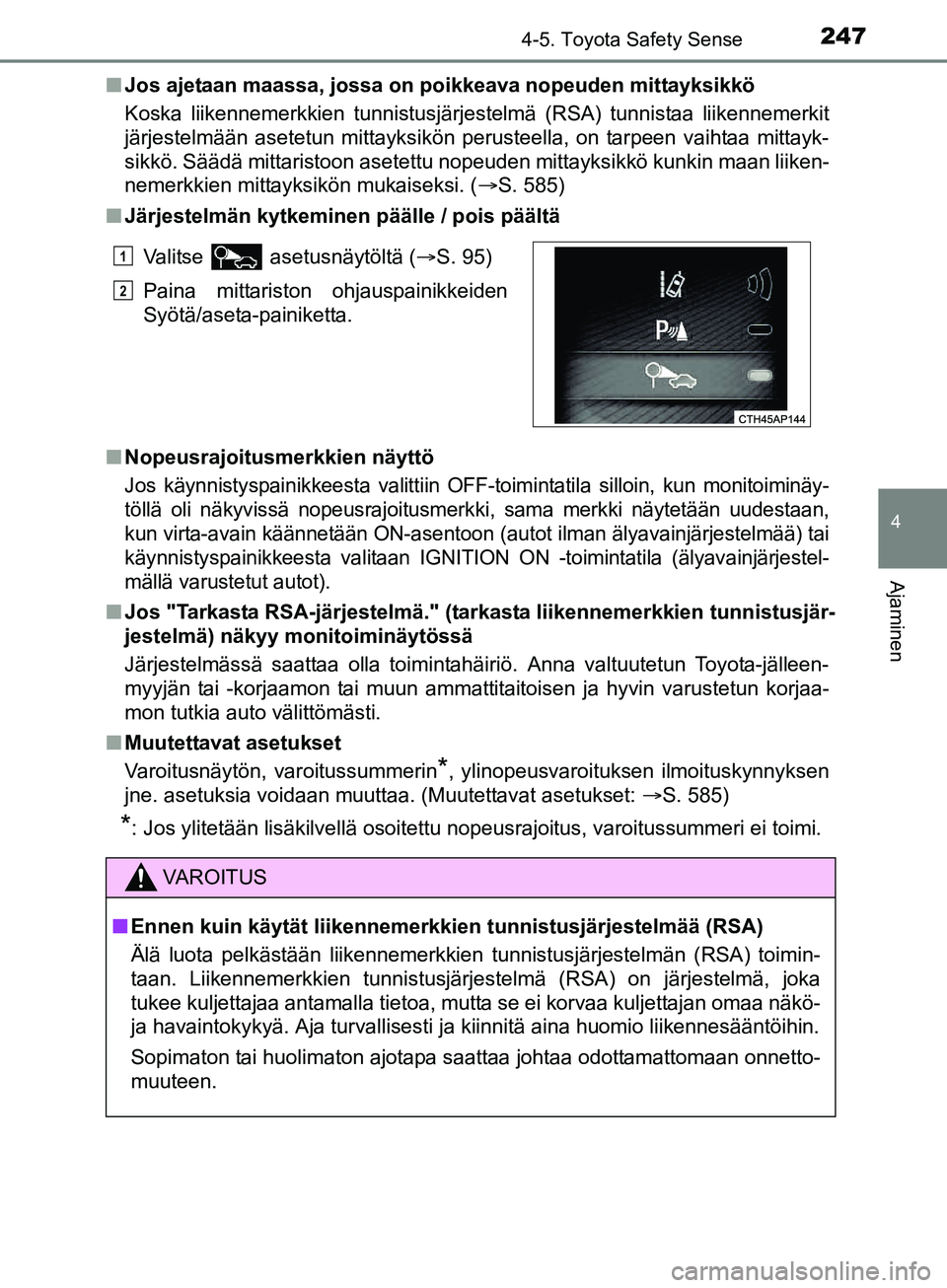

2474-5. Toyota Safety Sense
OM12L13FI
4
Ajaminen
nJos ajetaan maassa, jossa on poikkeava nopeuden mittayksikkö
Koska liikennemerkkien tunnistusjärjestelmä (RSA) tunnistaa liikennemerkit
järjestelmään asetetun mittayksikön perusteella, on tarpeen vaihtaa mittayk-
sikkö. Säädä mittaristoon asetettu nopeuden mittayksikkö kunkin maan liiken-
nemerkkien mittayksikön mukaiseksi. ( S. 585)
n Järjestelmän kytkeminen päälle / pois päältä
n Nopeusrajoitusmerkkien näyttö
Jos käynnistyspainikkeesta valittiin OFF- toimintatila silloin, kun monitoiminäy-
töllä oli näkyvissä nopeusrajoitusmerk ki, sama merkki näytetään uudestaan,
kun virta-avain käännetään ON-asentoon (aut ot ilman älyavainjärjestelmää) tai
käynnistyspainikkeesta valitaan IGNITION ON -toimintatila (älyavainjärjestel-
mällä varustetut autot).
n Jos "Tarkasta RSA-järjestelmä." (tarkasta liikennemerkkien tunnistusjär-
jestelmä) näkyy monitoiminäytössä
Järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaa-
mon tutkia auto välittömästi.
n Muutettavat asetukset
Varoitusnäytön, varoitussummerin
*, ylinopeusvaroituksen ilmoituskynnyksen
jne. asetuksia voidaan muuttaa. (Muutettavat asetukset: S. 585)
*: Jos ylitetään lisäkilvellä osoitettu nopeusrajoitus, varoitussummeri ei toimi.Valitse asetusnäytöltä (
S. 95)
Paina mittariston ohjauspainikkeiden
Syötä/aseta-painiketta.
VAROITUS
n Ennen kuin käytät liikennemerkki en tunnistusjärjestelmää (RSA)
Älä luota pelkästään liikennemerkkien tunn istusjärjestelmän (RSA) toimin-
taan. Liikennemerkkien tunnistusjärjestelmä (RSA) on järjestelmä, joka
tukee kuljettajaa antamalla tietoa, mutta se ei korvaa kuljettajan omaa näkö-
ja havaintokykyä. Aja turvallisesti ja kiinnitä aina huomio liikennesääntöihin.
Sopimaton tai huolimaton ajotapa saattaa johtaa odottamattomaan onnetto-
muuteen.
1
2
OM12L13FI.book Page 247 Thursday, January 26, 2017 6:07 PM

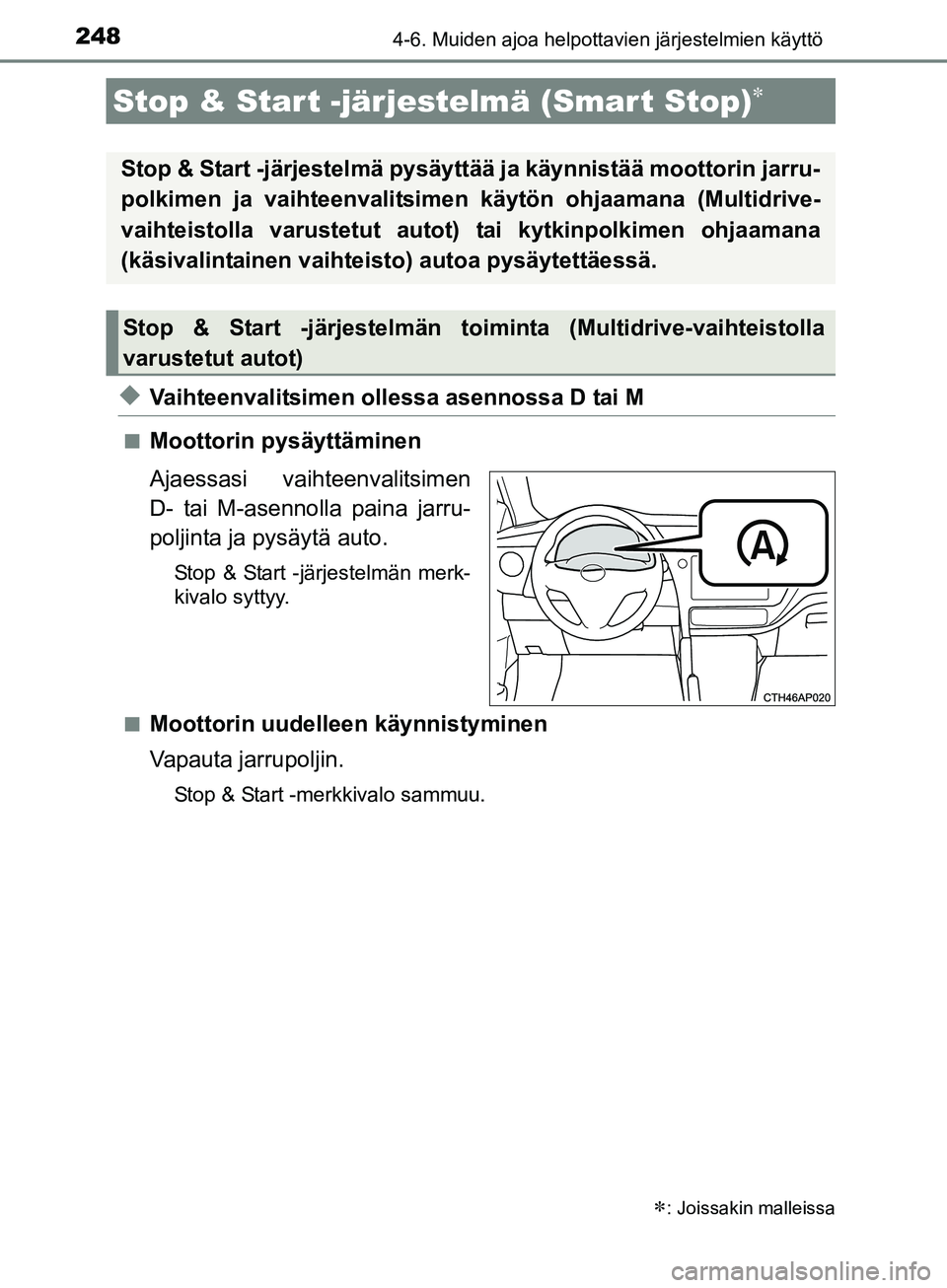

248
OM12L13FI
4-6. Muiden ajoa helpottavien järjestelmien käyttö
uVaihteenvalitsimen ollessa asennossa D tai M
nMoottorin pysäyttäminen
Ajaessasi vaihteenvalitsimen
D- tai M-asennolla paina jarru-
poljinta ja pysäytä auto.
Stop & Start -järjestelmän merk-
kivalo syttyy.
n
Moottorin uudelleen käynnistyminen
Vapauta jarrupoljin.
Stop & Start -merkkivalo sammuu.
Stop & Start -järjes telmä (Smart Stop)
: Joissakin malleissa
Stop & Start -järjestelmä pysäyttää ja käynnistää moottorin jarru-
polkimen ja vaihteenvalitsime n käytön ohjaamana (Multidrive-
vaihteistolla varustetut auto t) tai kytkinpolkimen ohjaamana
(käsivalintainen vaihteisto) autoa pysäytettäessä.
Stop & Start -järjestelmän toim inta (Multidrive-vaihteistolla
varustetut autot)
OM12L13FI.book Page 248 Thursday, January 26, 2017 6:07 PM

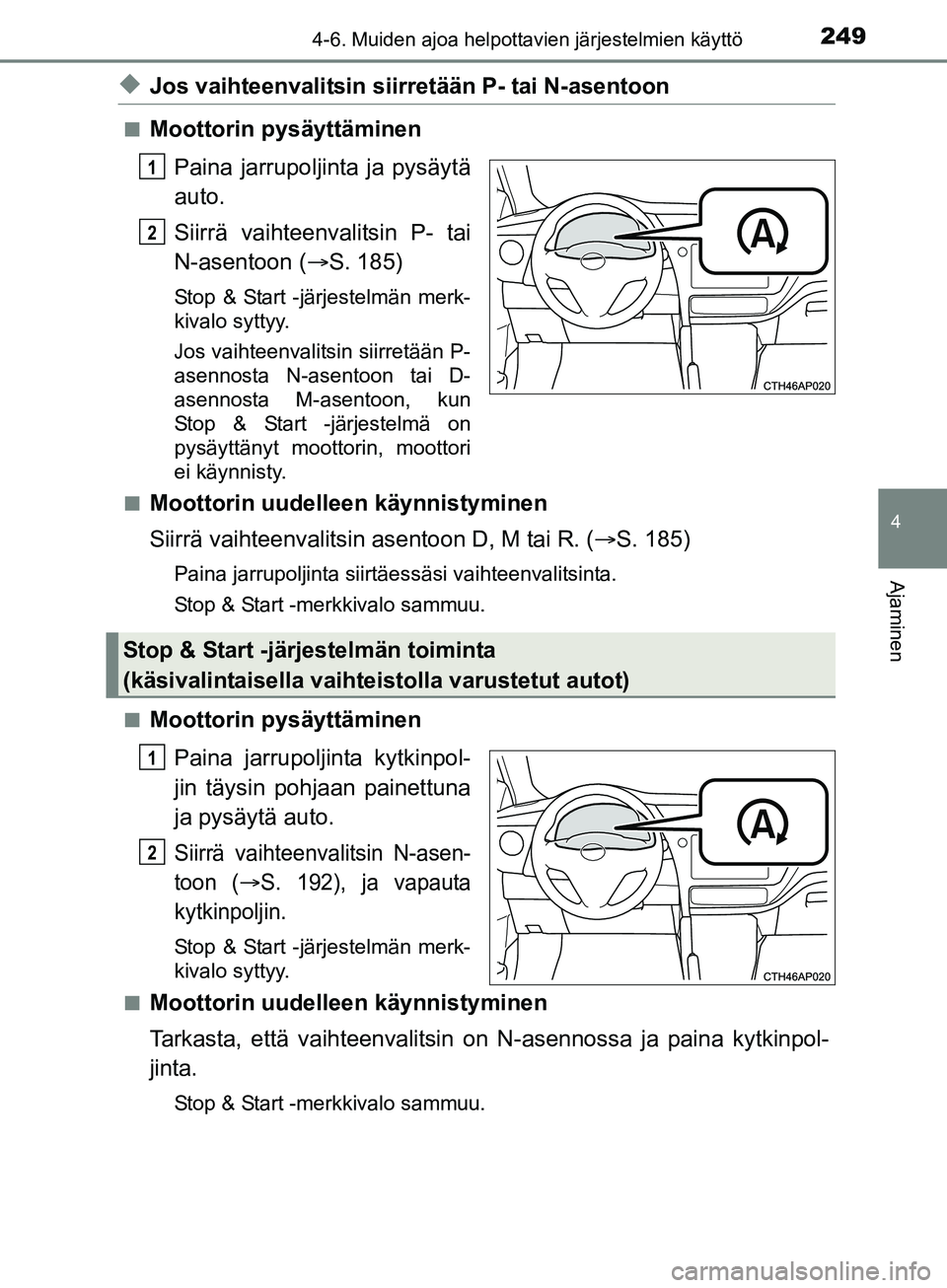

2494-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12L13FI
4
Ajaminen
uJos vaihteenvalitsin siirretään P- tai N-asentoon
nMoottorin pysäyttäminenPaina jarrupoljinta ja pysäytä
auto.
Siirrä vaihteenvalitsin P- tai
N-asentoon ( S. 185)
Stop & Start -järjestelmän merk-
kivalo syttyy.
Jos vaihteenvalitsin siirretään P-
asennosta N-asentoon tai D-
asennosta M-asentoon, kun
Stop & Start -järjestelmä on
pysäyttänyt moottorin, moottori
ei käynnisty.
n
Moottorin uudelleen käynnistyminen
Siirrä vaihteenvalitsin asentoon D, M tai R. ( S. 185)
Paina jarrupoljinta siirtäessäsi vaihteenvalitsinta.
Stop & Start -merkkivalo sammuu.
n
Moottorin pysäyttäminen Paina jarrupolji nta kytkinpol-
jin täysin pohjaan painettuna
ja pysäytä auto.
Siirrä vaihteenvalitsin N-asen-
toon (
S. 192), ja vapauta
kytkinpoljin.
Stop & Start -järjestelmän merk-
kivalo syttyy.
n
Moottorin uudelleen käynnistyminen
Tarkasta, että vaihteenvalitsin on N-asennossa ja paina kytkinpol-
jinta.
Stop & Start -merkkivalo sammuu.
1
2
Stop & Start -järjestelmän toiminta
(käsivalintaisella vaihteistolla varustetut autot)
1
2
OM12L13FI.book Page 249 Thursday, January 26, 2017 6:07 PM

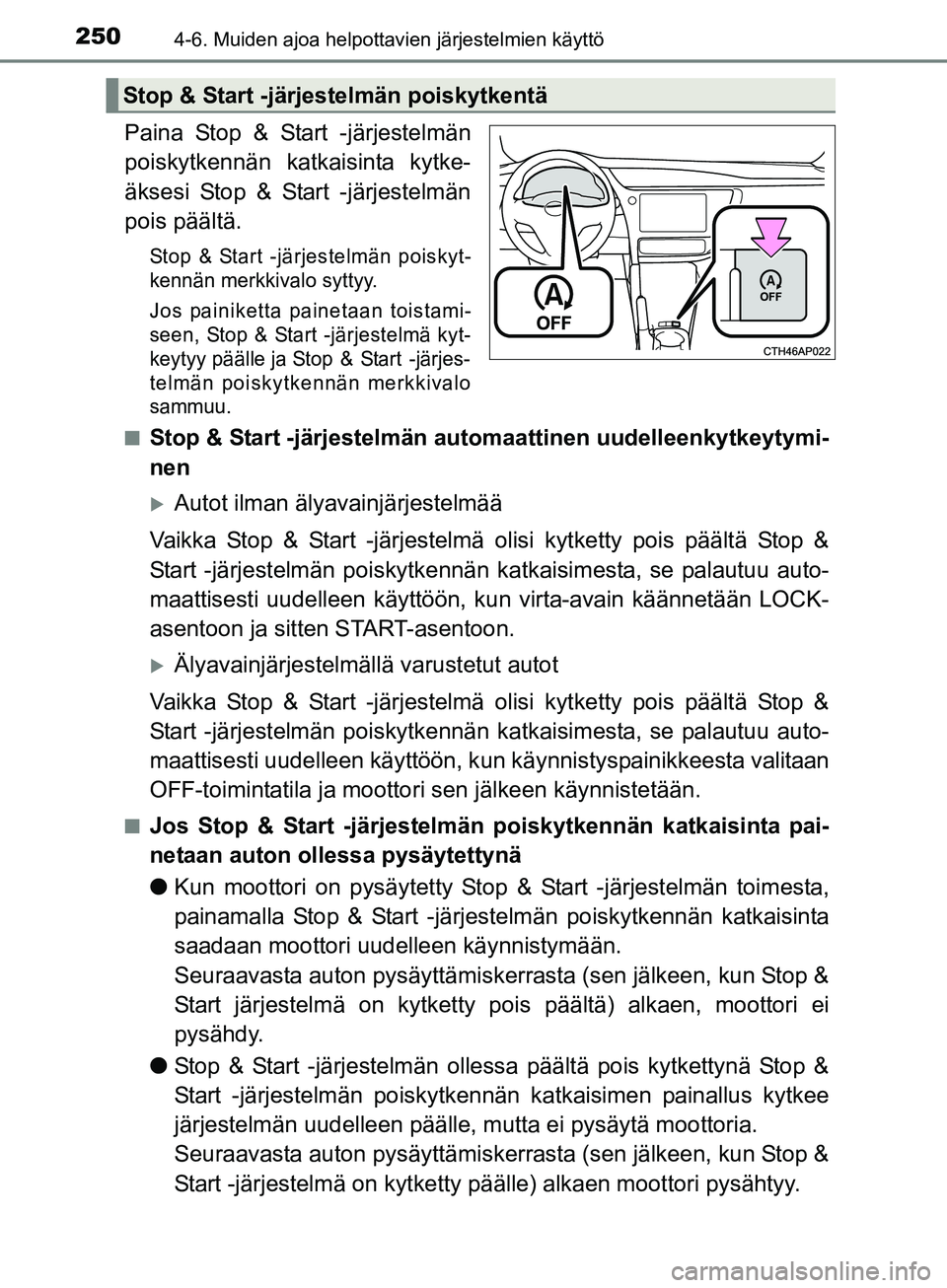

2504-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12L13FI
Paina Stop & Start -järjestelmän
poiskytkennän katkaisinta kytke-
äksesi Stop & Start -järjestelmän
pois päältä.
Stop & Start -järjestelmän poiskyt-
kennän merkkivalo syttyy.
Jos painiketta painetaan toistami-
seen, Stop & Start -järjestelmä kyt-
keytyy päälle ja Stop & Start -järjes-
telmän poiskytkennän merkkivalo
sammuu.
nStop & Start -järjestelmän automaattinen uudelleenkytkeytymi-
nen
Autot ilman älyavainjärjestelmää
Vaikka Stop & Start -järjestelmä olisi kytketty pois päältä Stop &
Start -järjestelmän poiskytkennän katkaisimesta, se palautuu auto-
maattisesti uudelleen käyttöön, k un virta-avain käännetään LOCK-
asentoon ja sitten START-asentoon.
Älyavainjärjestelmällä varustetut autot
Vaikka Stop & Start -järjestelmä olisi kytketty pois päältä Stop &
Start -järjestelmän poiskytkennän katkaisimesta, se palautuu auto-
maattisesti uudelleen käyttöön, k un käynnistyspainikkeesta valitaan
OFF-toimintatila ja moottori sen jälkeen käynnistetään.
nJos Stop & Start -järjestelmän poiskytkennän katkaisinta pai-
netaan auton ollessa pysäytettynä
l Kun moottori on pysäyt etty Stop & Start -järjestelmän toimesta,
painamalla Stop & Start -järje stelmän poiskytkennän katkaisinta
saadaan moottori uudelleen käynnistymään.
Seuraavasta auton pysäyttämiskerrasta (sen jälkeen, kun Stop &
Start järjestelmä on kytketty po is päältä) alkaen, moottori ei
pysähdy.
l Stop & Start -järjestelmän ollessa päältä pois kytkettynä Stop &
Start -järjestelmän poiskytkennän katkaisimen painallus kytkee
järjestelmän uudelleen päälle, mutta ei pysäytä moottoria.
Seuraavasta auton pysäyttämiskerrasta (sen jälkeen, kun Stop &
Start -järjestelmä on kytketty päälle) alkaen moottori pysähtyy.
Stop & Start -järjestelmän poiskytkentä
OM12L13FI.book Page 250 Thursday, January 26, 2017 6:07 PM
