TOYOTA AURIS TOURING SPORTS 2017 Omistajan Käsikirja (in Finnish)

4717-3. Tee-se-itse-huolto
OM12L13FI
7
Huolto ja hoito

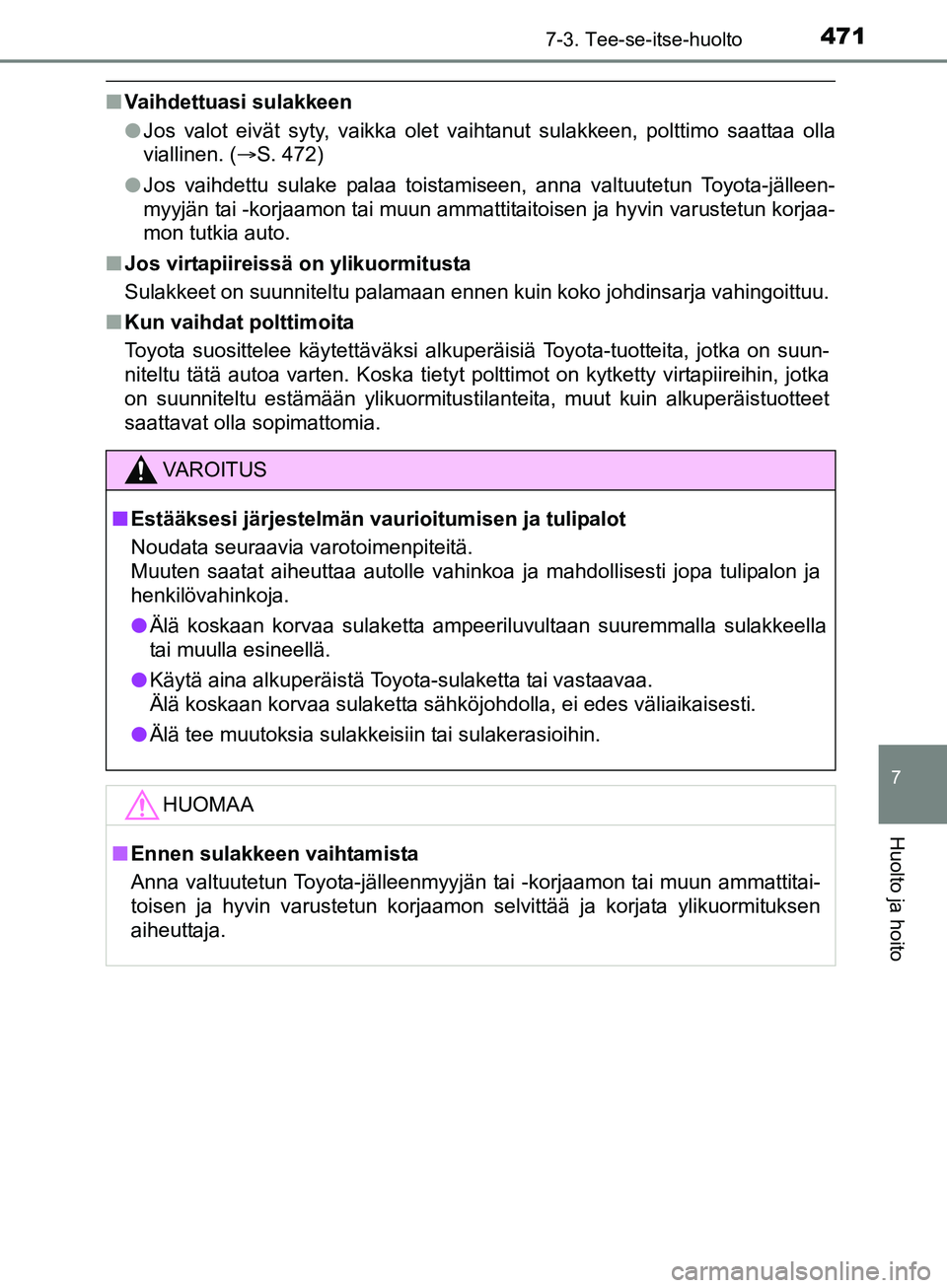

nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( S. 472)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaa-
mon tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
n Kun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
VAROITUS
nEstääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.
OM12L13FI.book Page 471 Thursday, January 26, 2017 6:07 PM

4727-3. Tee-se-itse-huolto
OM12L13FI
Tarkista vaihdettavan polttimon tehoarvo. (S. 582)
nEdessä
Halogeeniajovaloilla varustetut autot
Polttimot
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara, että osat voivat vaurioitua
suosittelemme, että vaihto suoritetaan valtuutetulla Toyota-jäl-
leenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja
hyvin varustetussa korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
Ajovalot
Sivusuuntavalot
Etusuuntavalot
Etusumuvalot (joissakin malleissa)1
2
3
4
OM12L13FI.book Page 472 Thursday, January 26, 2017 6:07 PM

4737-3. Tee-se-itse-huolto
OM12L13FI
7
Huolto ja hoito
LED-ajovaloilla varustetut autot
nTa k a n a
Sivusuuntavalot
Etusuuntavalot
Etusumuvalot (joissakin malleissa)1
2
3
Peruutusvalo
Jarruvalot
Takasuuntavalot
Rekisterikilven valot1
2
3
4
OM12L13FI.book Page 473 Thursday, January 26, 2017 6:07 PM

4747-3. Tee-se-itse-huolto
OM12L13FIn
Ajovalot (halogeeniajovaloilla varustetut autot)
Irrota kiinnike. Vedä pesunes-
teen täyttöaukko ulos ensin
käännettyäsi sitä. (Kun vaihdat
vain oikean puolen polttimon.)
Poista suojus.
Käännä polttimon liitintä vas-
tapäivään ja poista se.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
Polttimoiden vaihto
1
2
3
4
OM12L13FI.book Page 474 Thursday, January 26, 2017 6:07 PM

4757-3. Tee-se-itse-huolto
OM12L13FI
7
Huolto ja hoito
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Aseta suojus takaisin paikoil-
leen.
Varmistaaksesi, että suojus on
tukevasti asennettu, kohdista
ulostyöntyvä osa (A) alueen
keskikohtaan (B) kuvan mukai-
sesti, ja paina suojuksen kehää
tiukasti.
Kiinnitä pesunesteen täyttö-
aukko asettamalla se ensin
paikoilleen ja sitten kääntämäl-
lä sitä. Kiinnitä lukituskiinnike.
(Kun vaihdat vain oikean puo-
len polttimon.)
5
6
A
B
7
8
OM12L13FI.book Page 475 Thursday, January 26, 2017 6:07 PM

4767-3. Tee-se-itse-huolto
OM12L13FIn
Etusumuvalot (joissakin malleissa)
Käännä ohjauspyörää vas-
takkaiseen suuntaan vaihdet-
tavasta valosta.
Käännä pyörät asentoon, jossa
voit helposti työntää kätesi ren-
kaan ja sisälokasuojan väliin.
Irrota 2 ruuvia ja irrota sisälo-
kasuoja osittain.
Irrota sisälokasuojaa osittain
siten, että polttimo saadaan
esille.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
1
2
3
4
OM12L13FI.book Page 476 Thursday, January 26, 2017 6:07 PM

4777-3. Tee-se-itse-huolto
OM12L13FI
7
Huolto ja hoito
Käännä polttimon liitintä vas-
tapäivään ja poista se.
Vaihda uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä myötäpäivään ja var-
mistu polttimon kannan kiinnitty-
misestä.
Asenna liitin.
Heiluta polttimon liitintä varovai-
sesti varmistaaksesi, ettei se ole
löysällä, käännä etusumuvalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Kun kiinnität suojuksen, suorita vaiheet ja päinvastaises-
sa järjestyksessä kuin sitä irrottaessasi.
Varmistu, että sisälokasuoja on kiinnitetty puskurin sisäpintaan.
5
6
7
832
OM12L13FI.book Page 477 Thursday, January 26, 2017 6:07 PM

4787-3. Tee-se-itse-huolto
OM12L13FIn
Etusuuntavalot
Irrota kiinnike. Vedä pesu-
nesteen täyttöaukko ulos
ensin käännettyäsi sitä. (Kun
vaihdat vain oikean puolen
polttimon.)
Käännä polttimon kantaa vas-
tapäivään.
Irrota polttimo.
Kun kiinnität polttimon, suorita vaiheet ja päinvastaisessa
järjestyksessä kuin sitä irrottaessasi.
Kiinnitä pesunesteen täyttö-
aukko asettamalla se ensin
paikoilleen ja sitten kääntämäl-
lä sitä. Kiinnitä lukituskiinnike.
(Kun vaihdat vain oikean puo-
len polttimon.)
1
2
3
432
5
OM12L13FI.book Page 478 Thursday, January 26, 2017 6:07 PM

4797-3. Tee-se-itse-huolto
OM12L13FI
7
Huolto ja hoito
nSivusuuntavalotPoista suojus
Työnnä tasapäinen ruuvitaltta
sisään ja liu'uta sitä suuntavalon
sivun suuntaisesti.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Paina kahta kiinnikettä ja irrota
sivusuuntavalo kehyksestään.
Irrota liitin sivusuuntavalon
kehyksestä.
Irrota polttimo.
1
2
3
4
OM12L13FI.book Page 479 Thursday, January 26, 2017 6:07 PM

4807-3. Tee-se-itse-huolto
OM12L13FI
Vaihda polttimo ja kiinnitä liitin
sivusuuntavalon kehykseen.
Kohdista liittimen urat sivusuun-
tavalon kehyksen kanssa.
Johdon kulkiessa läpi sivu-
suuntavalon alaosan kiinnitä
se kehykseen.
Kohdista 6 tappia ja kiinnitä
suojus.
Kun kuulet naksahduksen, var-
mistu vielä, että suojus on kun-
nolla paikoillaan.
5
6
7
OM12L13FI.book Page 480 Thursday, January 26, 2017 6:07 PM
