TOYOTA AURIS TOURING SPORTS 2017 Omistajan Käsikirja (in Finnish)

4317-3. Tee-se-itse-huolto
OM12L13FI
7
Huolto ja hoito

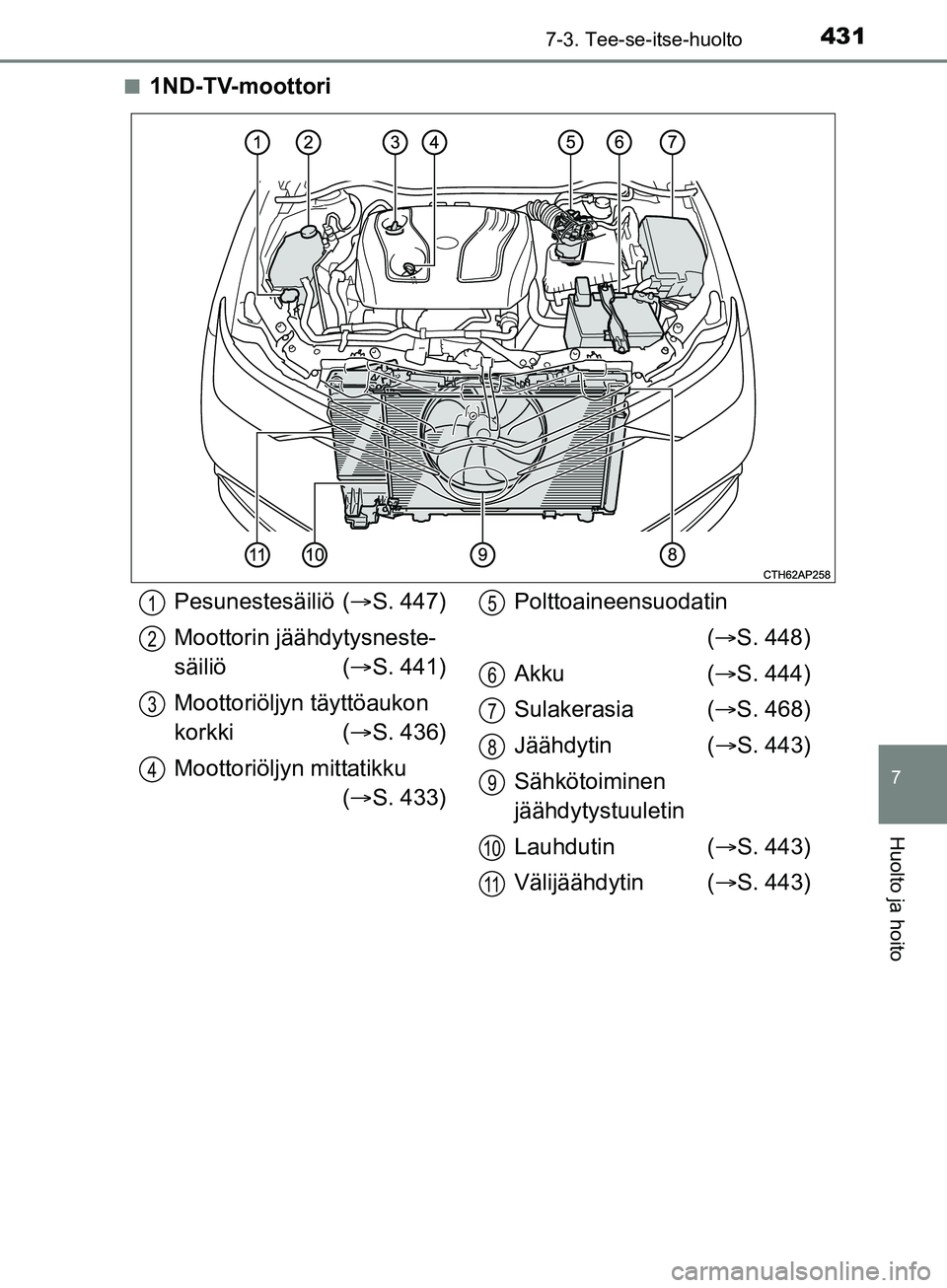

n1ND-TV-moottori
Pesunestesäiliö (S. 447)
Moottorin jäähdytysneste-
säiliö ( S. 441)
Moottoriöljyn täyttöaukon
korkki ( S. 436)
Moottoriöljyn mittatikku ( S. 433) Polttoaineensuodatin
( S. 448)
Akku ( S. 444)
Sulakerasia ( S. 468)
Jäähdytin ( S. 443)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( S. 443)
Välijäähdytin ( S. 443)1
2
3
4
5
6
7
8
9
10
11
OM12L13FI.book Page 431 Thursday, January 26, 2017 6:07 PM

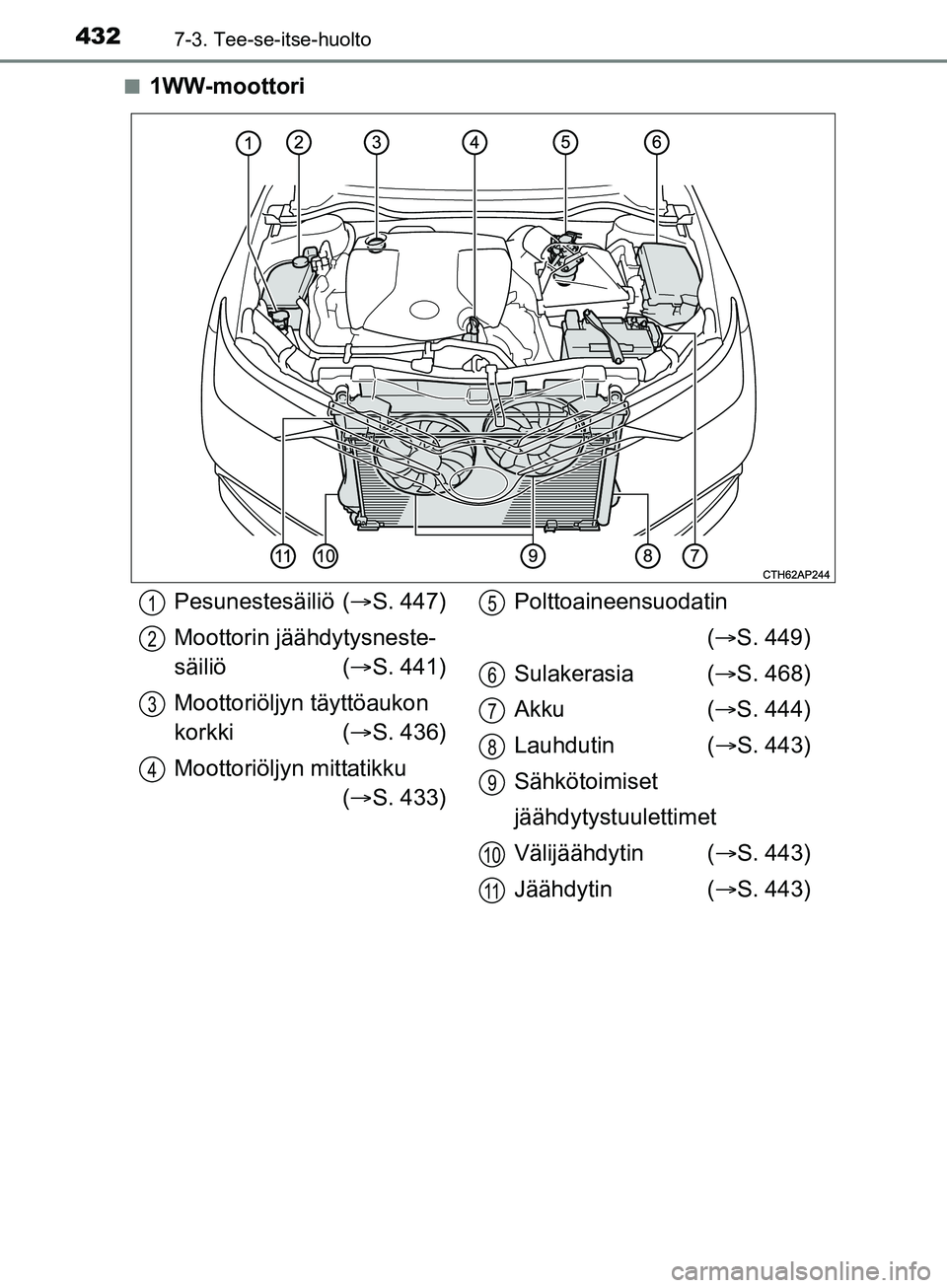

4327-3. Tee-se-itse-huolto
OM12L13FIn
1WW-moottori
Pesunestesäiliö (
S. 447)
Moottorin jäähdytysneste-
säiliö ( S. 441)
Moottoriöljyn täyttöaukon
korkki ( S. 436)
Moottoriöljyn mittatikku ( S. 433) Polttoaineensuodatin
( S. 449)
Sulakerasia ( S. 468)
Akku ( S. 444)
Lauhdutin ( S. 443)
Sähkötoimiset
jäähdytystuulettimet
Välijäähdytin ( S. 443)
Jäähdytin ( S. 443)1
2
3
4
5
6
7
8
9
10
11
OM12L13FI.book Page 432 Thursday, January 26, 2017 6:07 PM

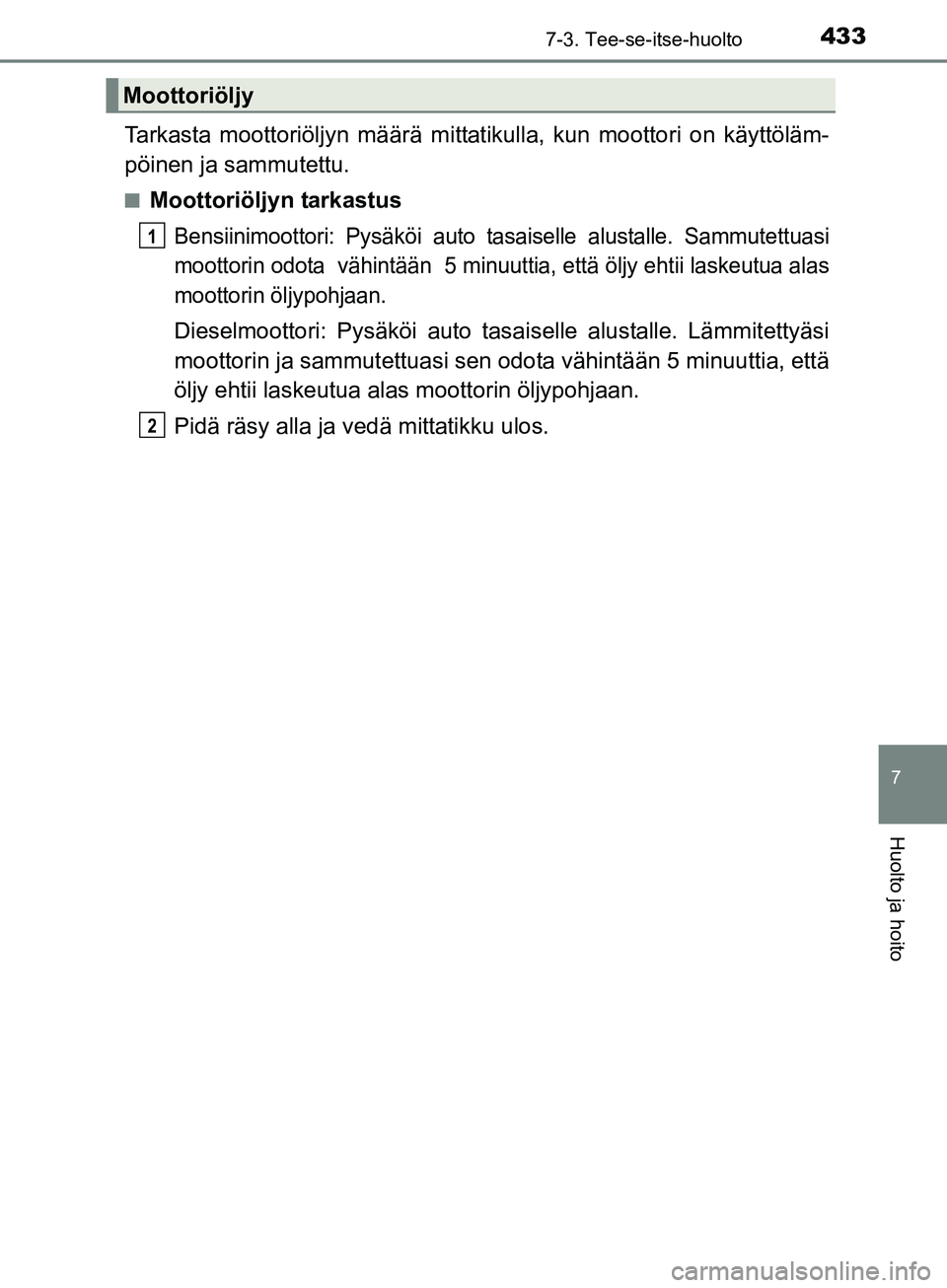

4337-3. Tee-se-itse-huolto
OM12L13FI
7
Huolto ja hoito
Tarkasta moottoriöljyn määrä mittatikulla, kun moottori on käyttöläm-
pöinen ja sammutettu.
nMoottoriöljyn tarkastus
Bensiinimoottori: Pysäköi auto tasaiselle alustalle. Sammutettuasi
moottorin odota vähintään 5 minuuttia, että öljy ehtii laskeutua alas
moottorin öljypohjaan.
Dieselmoottori: Pysäköi auto tasa iselle alustalle. Lämmitettyäsi
moottorin ja sammutettuasi sen odota vähintään 5 minuuttia, että
öljy ehtii laskeutua alas moottorin öljypohjaan.
Pidä räsy alla ja vedä mittatikku ulos.
Moottoriöljy
1
2
OM12L13FI.book Page 433 Thursday, January 26, 2017 6:07 PM

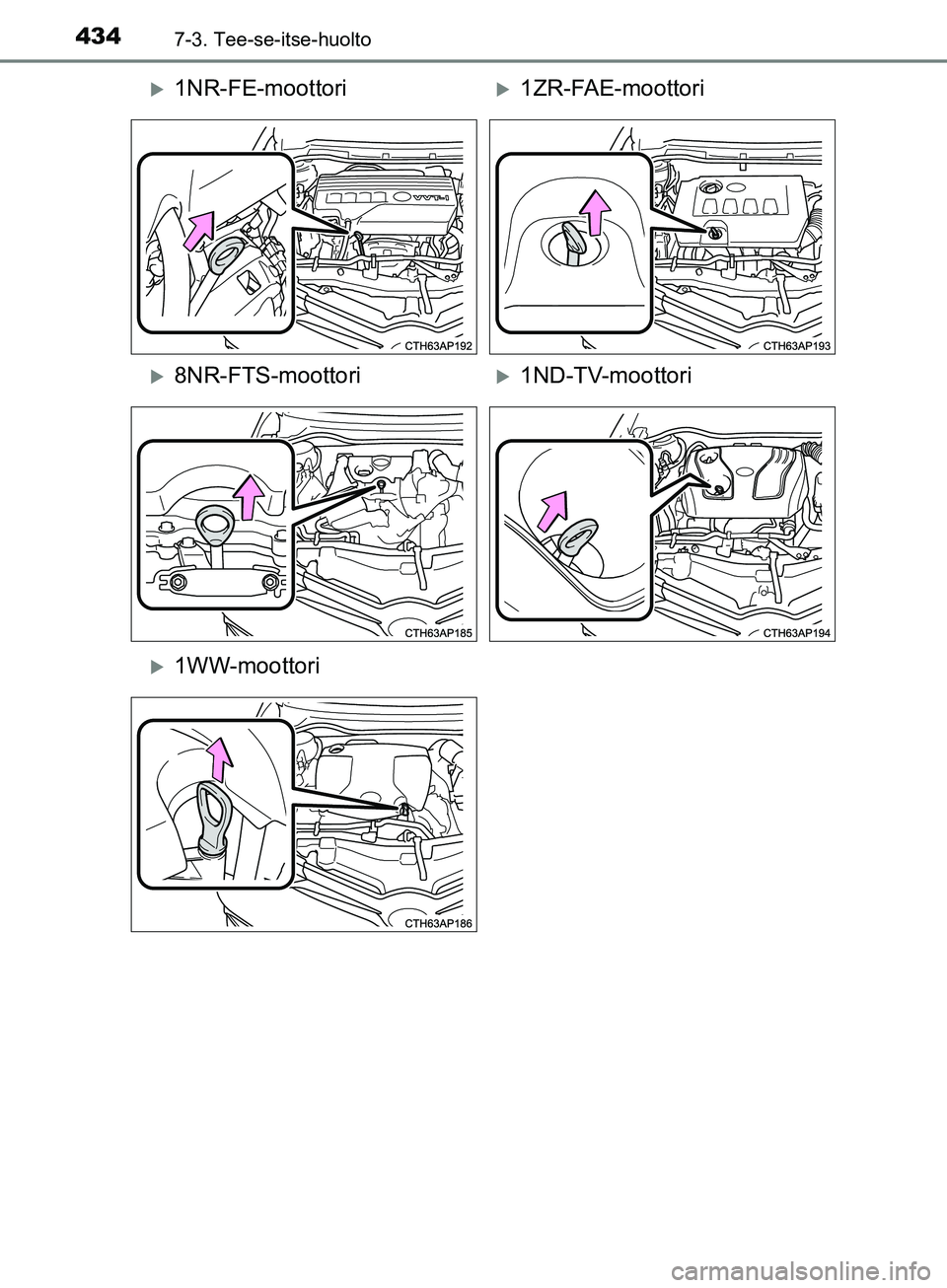

4347-3. Tee-se-itse-huolto
OM12L13FI
1NR-FE-moottori1ZR-FAE-moottori
8NR-FTS-moottori1ND-TV-moottori
1WW-moottori
OM12L13FI.book Page 434 Thursday, January 26, 2017 6:07 PM

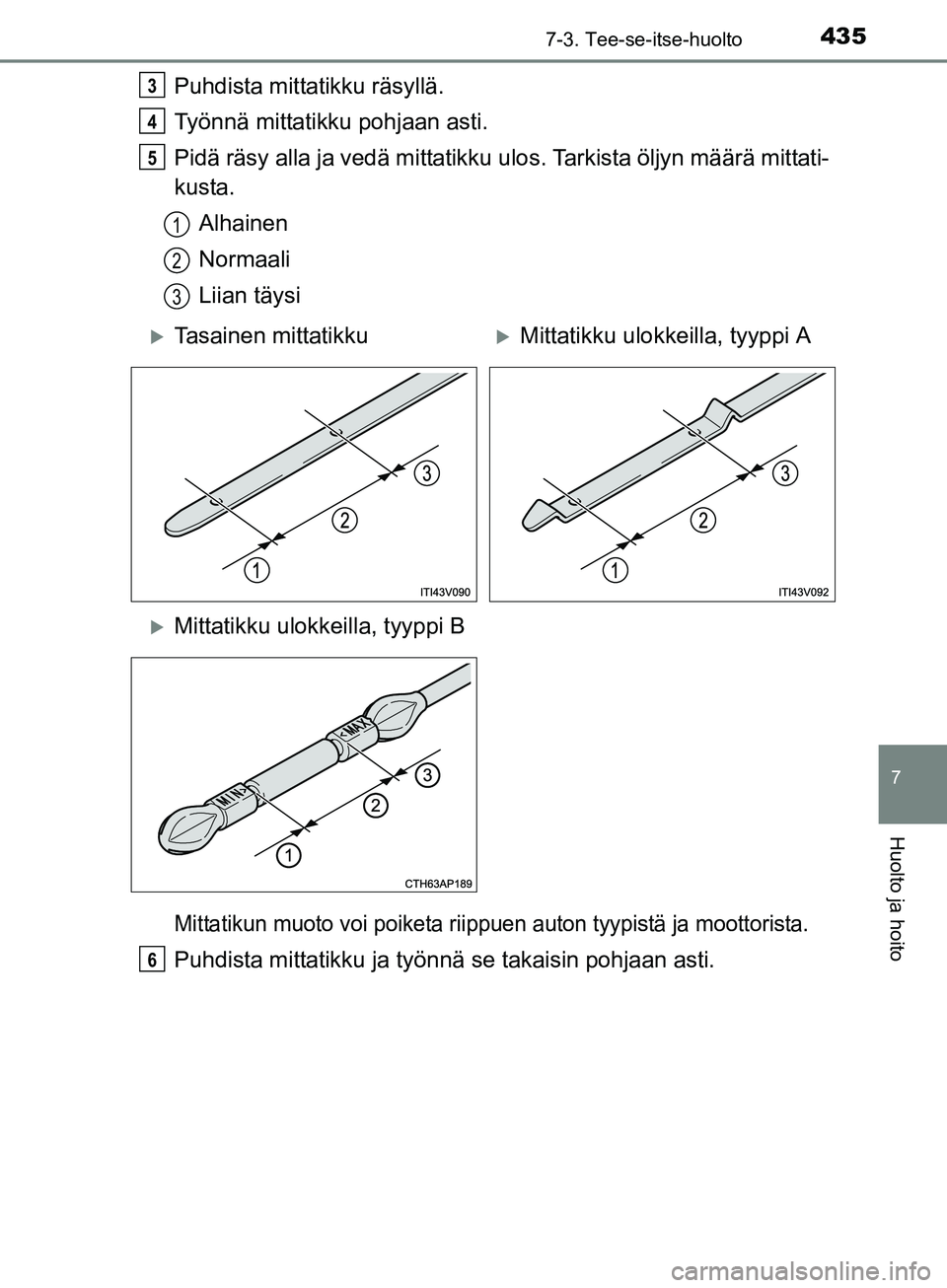

4357-3. Tee-se-itse-huolto
OM12L13FI
7
Huolto ja hoito
Puhdista mittatikku räsyllä.
Työnnä mittatikku pohjaan asti.
Pidä räsy alla ja vedä mittatikku ulos. Tarkista öljyn määrä mittati-
kusta.
Alhainen
Normaali
Liian täysi
Mittatikun muoto voi poiketa riippuen auton tyypistä ja moottorista.
Puhdista mittatikku ja työn nä se takaisin pohjaan asti.
3
4
5
1
2
3
Tasainen mittatikkuMittatikku ulokkeilla, tyyppi A
Mittatikku ulokkeilla, tyyppi B
6
OM12L13FI.book Page 435 Thursday, January 26, 2017 6:07 PM

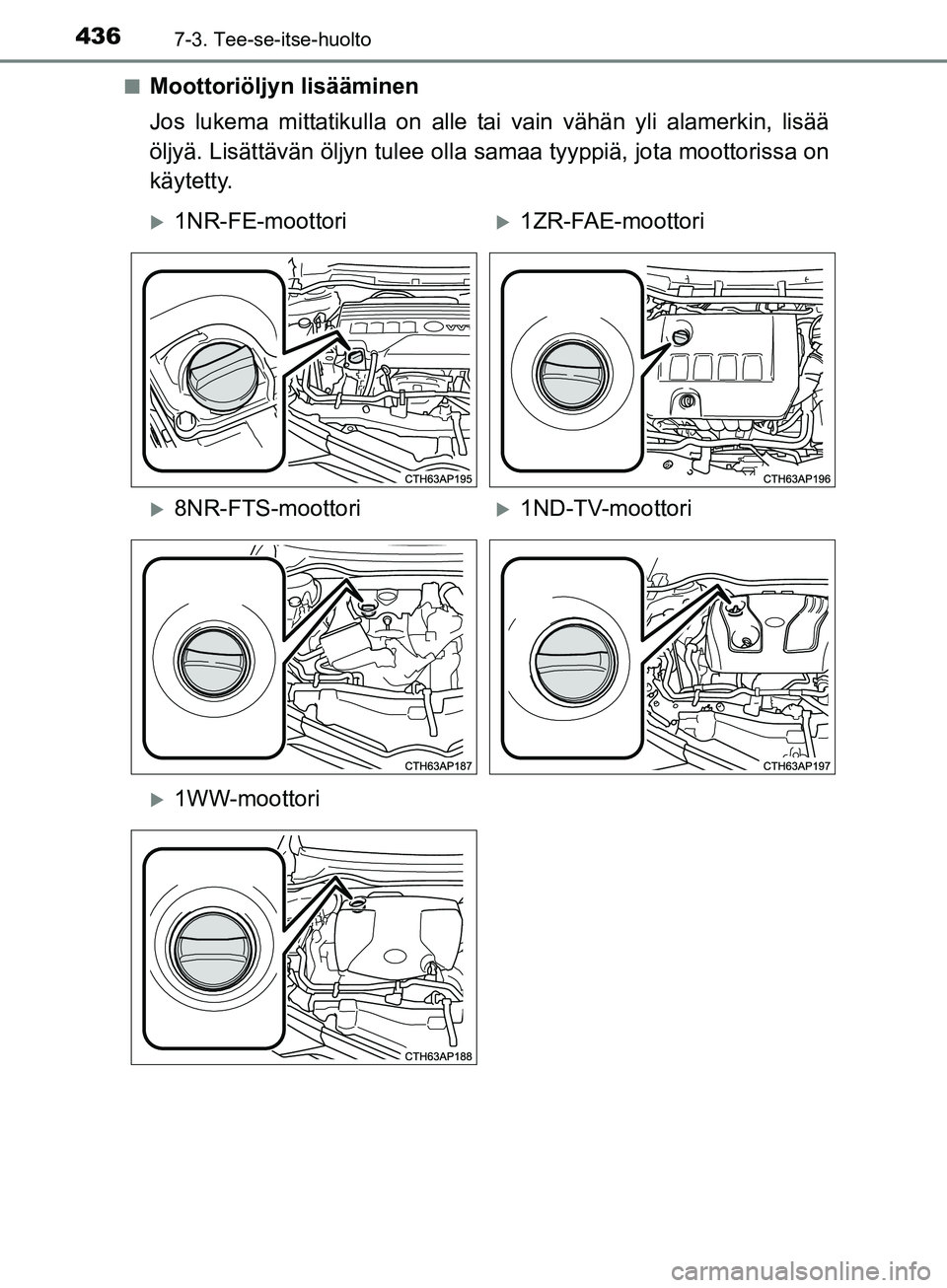

4367-3. Tee-se-itse-huolto
OM12L13FIn
Moottoriöljyn lisääminen
Jos lukema mittatikulla on alle ta
i vain vähän yli alamerkin, lisää
öljyä. Lisättävän öljyn tulee olla samaa tyyppiä, jota moottorissa on
käytetty.
1NR-FE-moottori1ZR-FAE-moottori
8NR-FTS-moottori1ND-TV-moottori
1WW-moottori
OM12L13FI.book Page 436 Thursday, January 26, 2017 6:07 PM

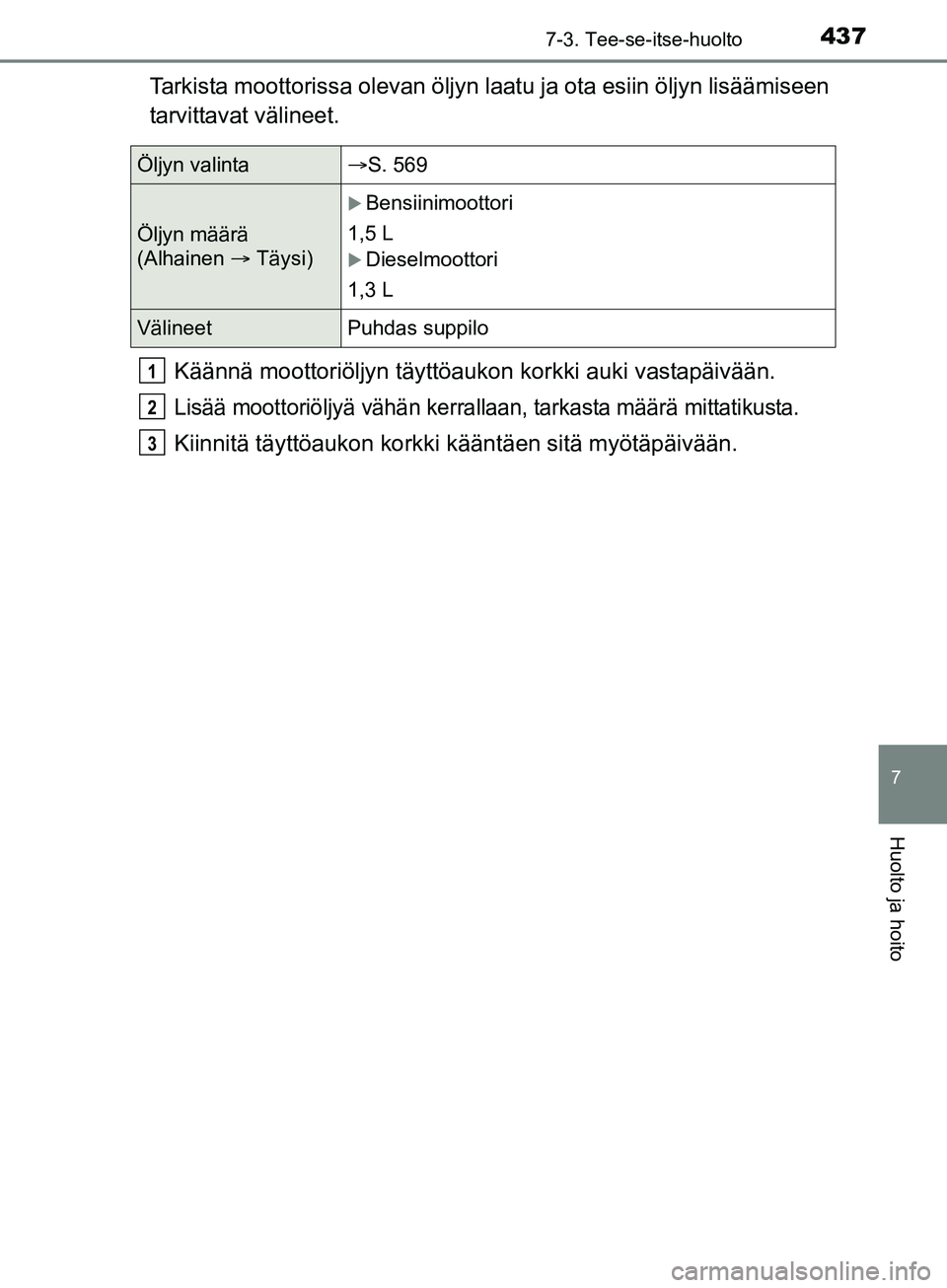

4377-3. Tee-se-itse-huolto
OM12L13FI
7
Huolto ja hoito
Tarkista moottorissa olevan öljyn laatu ja ota esiin öljyn lisäämiseen
tarvittavat välineet.
Käännä moottoriöljyn täyttöaukon korkki auki vastapäivään.
Lisää moottoriöljyä vähän kerrallaan, tarkasta määrä mittatikusta.
Kiinnitä täyttöaukon korkki kääntäen sitä myötäpäivään.
Öljyn valinta S. 569
Öljyn määrä
(Alhainen  Täysi)
Bensiinimoottori
1,5 L
Dieselmoottori
1,3 L
Välineet Puhdas suppilo
1
2
3
OM12L13FI.book Page 437 Thursday, January 26, 2017 6:07 PM

4387-3. Tee-se-itse-huolto
OM12L13FI

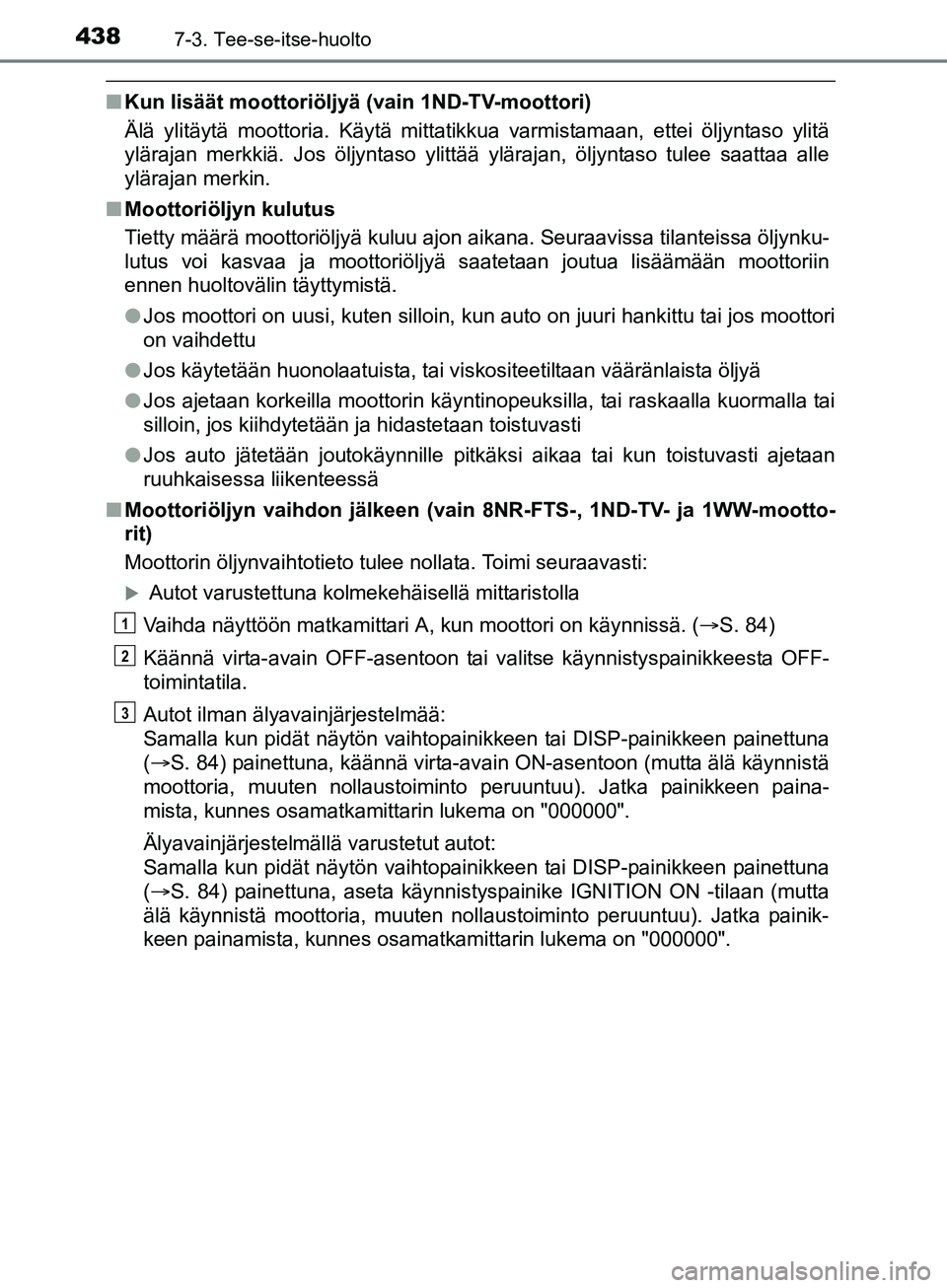

nKun lisäät moottoriöljyä (vain 1ND-TV-moottori)
Älä ylitäytä moottoria. Käytä mittatikkua varmistamaan, ettei öljyntaso ylitä
ylärajan merkkiä. Jos öljyntaso ylittää ylärajan, öljyntaso tulee saattaa alle
ylärajan merkin.
n Moottoriöljyn kulutus
Tietty määrä moottoriöljyä kuluu ajon aikana. Seuraavissa tilanteissa öljynku-
lutus voi kasvaa ja moottoriöljyä saatetaan joutua lisäämään moottoriin
ennen huoltovälin täyttymistä.
lJos moottori on uusi, kuten silloin, kun auto on juuri hankittu tai jos moottori
on vaihdettu
l Jos käytetään huonolaatuista, tai viskositeetiltaan vääränlaista öljyä
l Jos ajetaan korkeilla moottorin käyntinopeuksilla, tai raskaalla kuormalla tai
silloin, jos kiihdytetään ja hidastetaan toistuvasti
l Jos auto jätetään joutokäynnille pitkäksi aikaa tai kun toistuvasti ajetaan
ruuhkaisessa liikenteessä
n Moottoriöljyn vaihdon jä lkeen (vain 8NR-FTS-, 1N D-TV- ja 1WW-mootto-
rit)
Moottorin öljynvaihtotieto tulee nollata. Toimi seuraavasti:
 Autot varustettuna kolmekehäisellä mittaristolla
Vaihda näyttöön matkamittari A, kun moottori on käynnissä. ( S. 84)
Käännä virta-avain OFF-asentoon tai valitse käynnistyspainikkeesta OFF-
toimintatila.
Autot ilman älyavainjärjestelmää:
Samalla kun pidät näytön vaihtopainikkeen tai DISP-painikkeen painettuna
( S. 84) painettuna, käännä virta-avain ON-asentoon (mutta älä käynnistä
moottoria, muuten nollaustoiminto peruuntuu). Jatka painikkeen paina-
mista, kunnes osamatkamittarin lukema on "000000".
Älyavainjärjestelmällä varustetut autot:
Samalla kun pidät näytön vaihtopainikkeen tai DISP-painikkeen painettuna
( S. 84) painettuna, aseta käynnistyspainike IGNITION ON -tilaan (mutta
älä käynnistä moottoria, muuten nollaustoiminto peruuntuu). Jatka painik-
keen painamista, kunnes osamatkamittarin lukema on "000000".
1
2
3
OM12L13FI.book Page 438 Thursday, January 26, 2017 6:07 PM

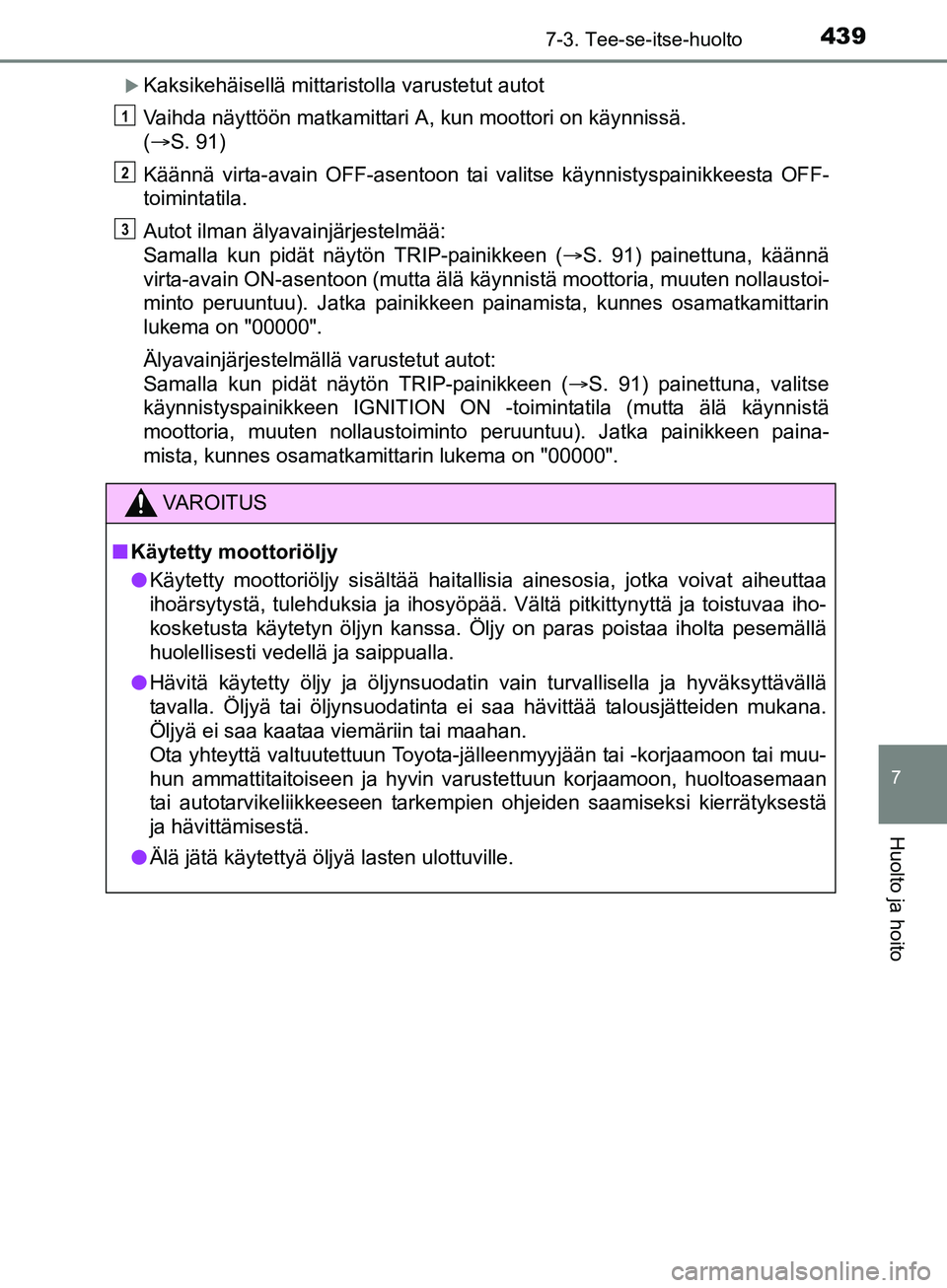

4397-3. Tee-se-itse-huolto
OM12L13FI
7
Huolto ja hoito
Kaksikehäisellä mittaristolla varustetut autot
Vaihda näyttöön matkamittari A, kun moottori on käynnissä.
(S. 91)
Käännä virta-avain OFF-asentoon tai valitse käynnistyspainikkeesta OFF-
toimintatila.
Autot ilman älyavainjärjestelmää:
Samalla kun pidät näytön TRIP-painikkeen ( S. 91) painettuna, käännä
virta-avain ON-asentoon (mutta älä käynnistä moottoria, muuten nollaustoi-
minto peruuntuu). Jatka painikkeen painamista, kunnes osamatkamittarin
lukema on "00000".
Älyavainjärjestelmällä varustetut autot:
Samalla kun pidät näytön TRIP-painikkeen (S. 91) painettuna, valitse
käynnistyspainikkeen IGNITION ON -toimintatila (mutta älä käynnistä
moottoria, muuten nollaustoiminto peruuntuu). Jatka painikkeen paina-
mista, kunnes osamatkamittarin lukema on "00000".
VAROITUS
n Käytetty moottoriöljy
l Käytetty moottoriöljy sisältää haitallisia ainesosia, jotka voivat aiheuttaa
ihoärsytystä, tulehduksia ja ihosyöpää. Vältä pitkittynyttä ja toistuvaa iho-
kosketusta käytetyn öljyn kanssa. Öljy on paras poistaa iholta pesemällä
huolellisesti vedellä ja saippualla.
l Hävitä käytetty öljy ja öljynsuodatin vain turvallisella ja hyväksyttävällä
tavalla. Öljyä tai öljynsuodatinta ei saa hävittää talousjätteiden mukana.
Öljyä ei saa kaataa viemäriin tai maahan.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun ammattitaitoiseen ja hyvin varustettuun korjaamoon, huoltoasemaan
tai autotarvikeliikkeeseen tarkempien ohjeiden saamiseksi kierrätyksestä
ja hävittämisestä.
l Älä jätä käytettyä öljyä lasten ulottuville.
1
2
3
OM12L13FI.book Page 439 Thursday, January 26, 2017 6:07 PM

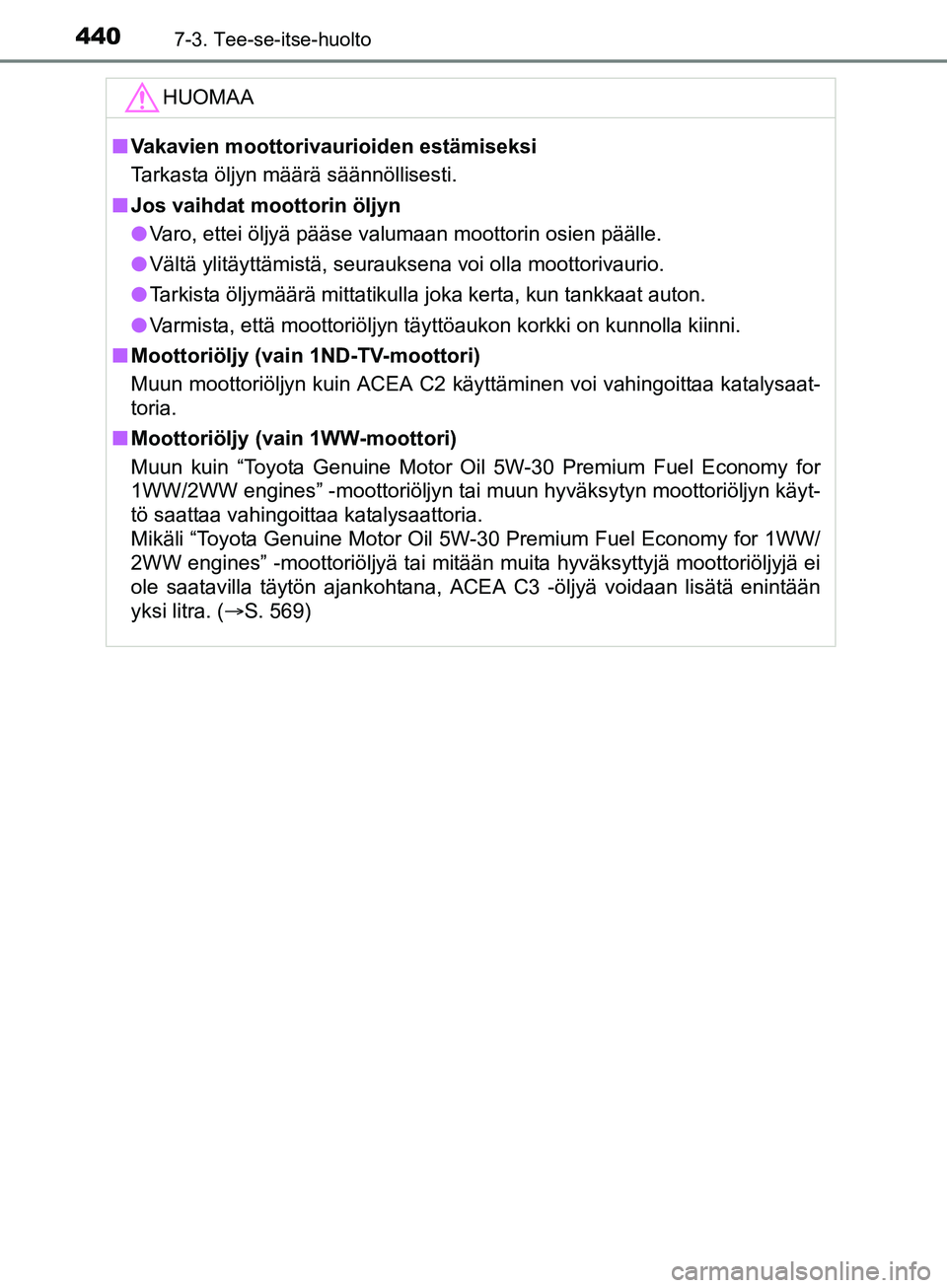

4407-3. Tee-se-itse-huolto
OM12L13FI
HUOMAA
nVakavien moottorivaurioiden estämiseksi
Tarkasta öljyn määrä säännöllisesti.
n Jos vaihdat moottorin öljyn
l Varo, ettei öljyä pääse valumaan moottorin osien päälle.
l Vältä ylitäyttämistä, seurauksena voi olla moottorivaurio.
l Tarkista öljymäärä mittatikulla joka kerta, kun tankkaat auton.
l Varmista, että moottoriöljyn täyttöaukon korkki on kunnolla kiinni.
n Moottoriöljy (vain 1ND-TV-moottori)
Muun moottoriöljyn kuin ACEA C2 käyttäminen voi vahingoittaa katalysaat-
toria.
n Moottoriöljy (vain 1WW-moottori)
Muun kuin “Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for
1WW/2WW engines” -moottoriöljyn tai muun hyväksytyn moottoriöljyn käyt-
tö saattaa vahingoittaa katalysaattoria.
Mikäli “Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/
2WW engines” -moottoriöljyä tai mitään muita hyväksyttyjä moottoriöljyjä ei
ole saatavilla täytön ajankohtana, ACEA C3 -öljyä voidaan lisätä enintään
yksi litra. ( S. 569)
OM12L13FI.book Page 440 Thursday, January 26, 2017 6:07 PM
