TOYOTA AURIS TOURING SPORTS 2017 Omistajan Käsikirja (in Finnish)

4817-3. Tee-se-itse-huolto
OM12L13FI
7
Huolto ja hoito

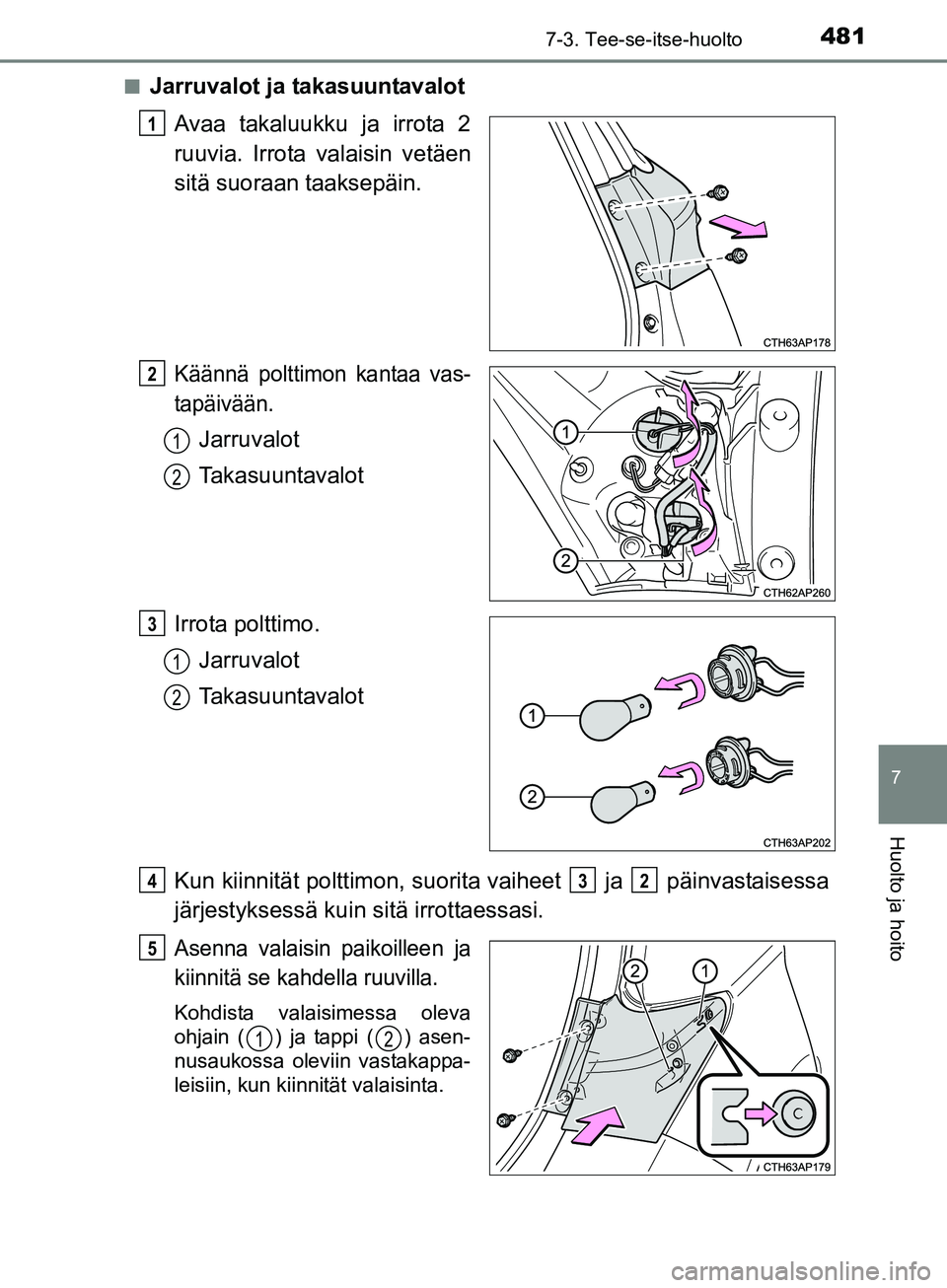

nJarruvalot ja takasuuntavalotAvaa takaluukku ja irrota 2
ruuvia. Irrota valaisin vetäen
sitä suoraan taaksepäin.
Käännä polttimon kantaa vas-
tapäivään.
Jarruvalot
Takasuuntavalot
Irrota polttimo. Jarruvalot
Takasuuntavalot
Kun kiinnität polttimon, suorita vaiheet ja päinvastaisessa
järjestyksessä kuin sitä irrottaessasi.
Asenna valaisin paikoilleen ja
kiinnitä se kahdella ruuvilla.
Kohdista valaisimessa oleva
ohjain ( ) ja tappi ( ) asen-
nusaukossa oleviin vastakappa-
leisiin, kun kiinnität valaisinta.
1
2
1
2
3
1
2
432
5
12
OM12L13FI.book Page 481 Thursday, January 26, 2017 6:07 PM

4827-3. Tee-se-itse-huolto
OM12L13FIn

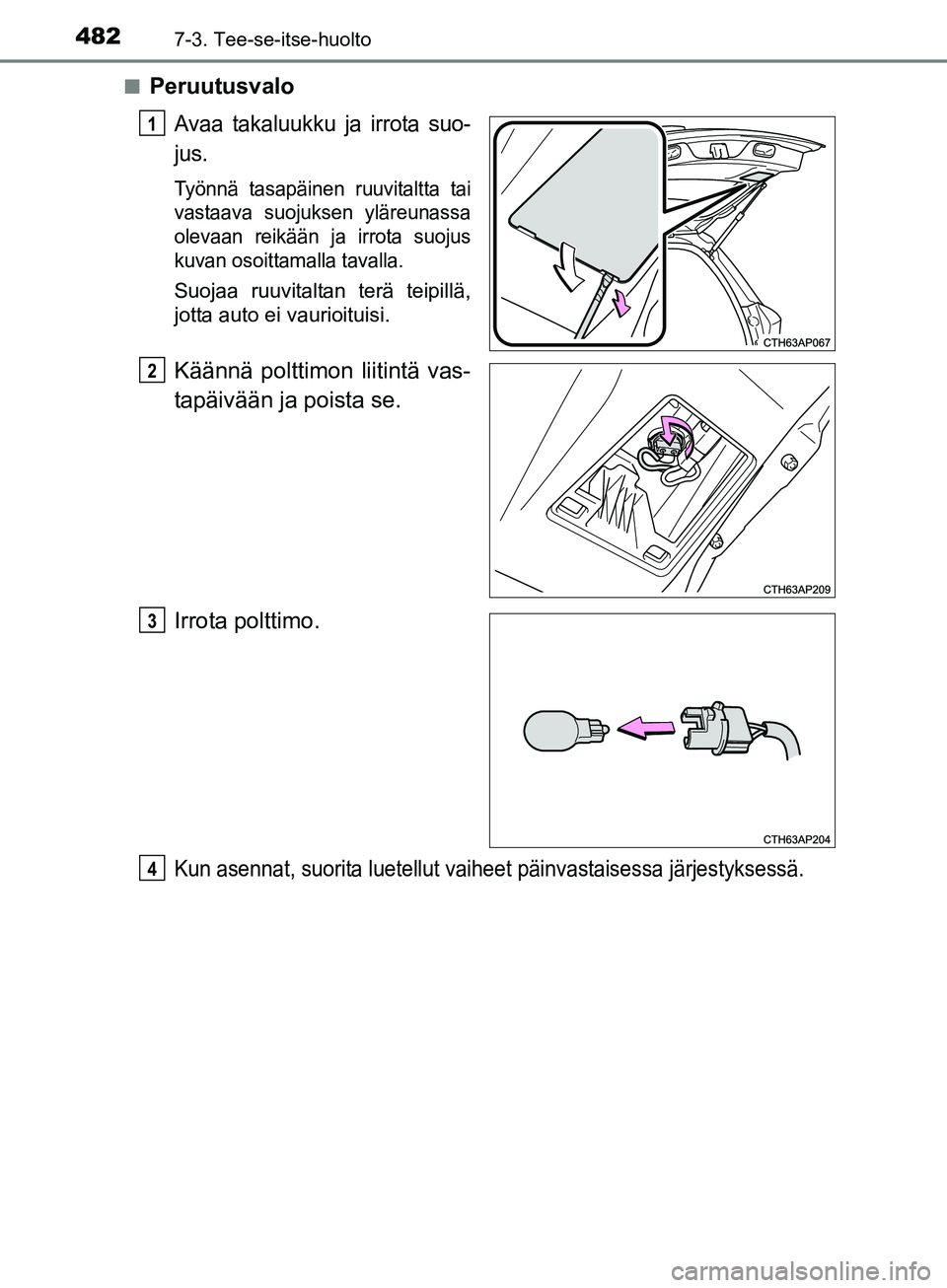

Peruutusvalo
Avaa takaluukku ja irrota suo-
jus.
Työnnä tasapäinen ruuvitaltta tai
vastaava suojuksen yläreunassa
olevaan reikään ja irrota suojus
kuvan osoittamalla tavalla.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Käännä polttimon liitintä vas-
tapäivään ja poista se.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyksessä.
1
2
3
4
OM12L13FI.book Page 482 Thursday, January 26, 2017 6:07 PM

4837-3. Tee-se-itse-huolto
OM12L13FI
7
Huolto ja hoito

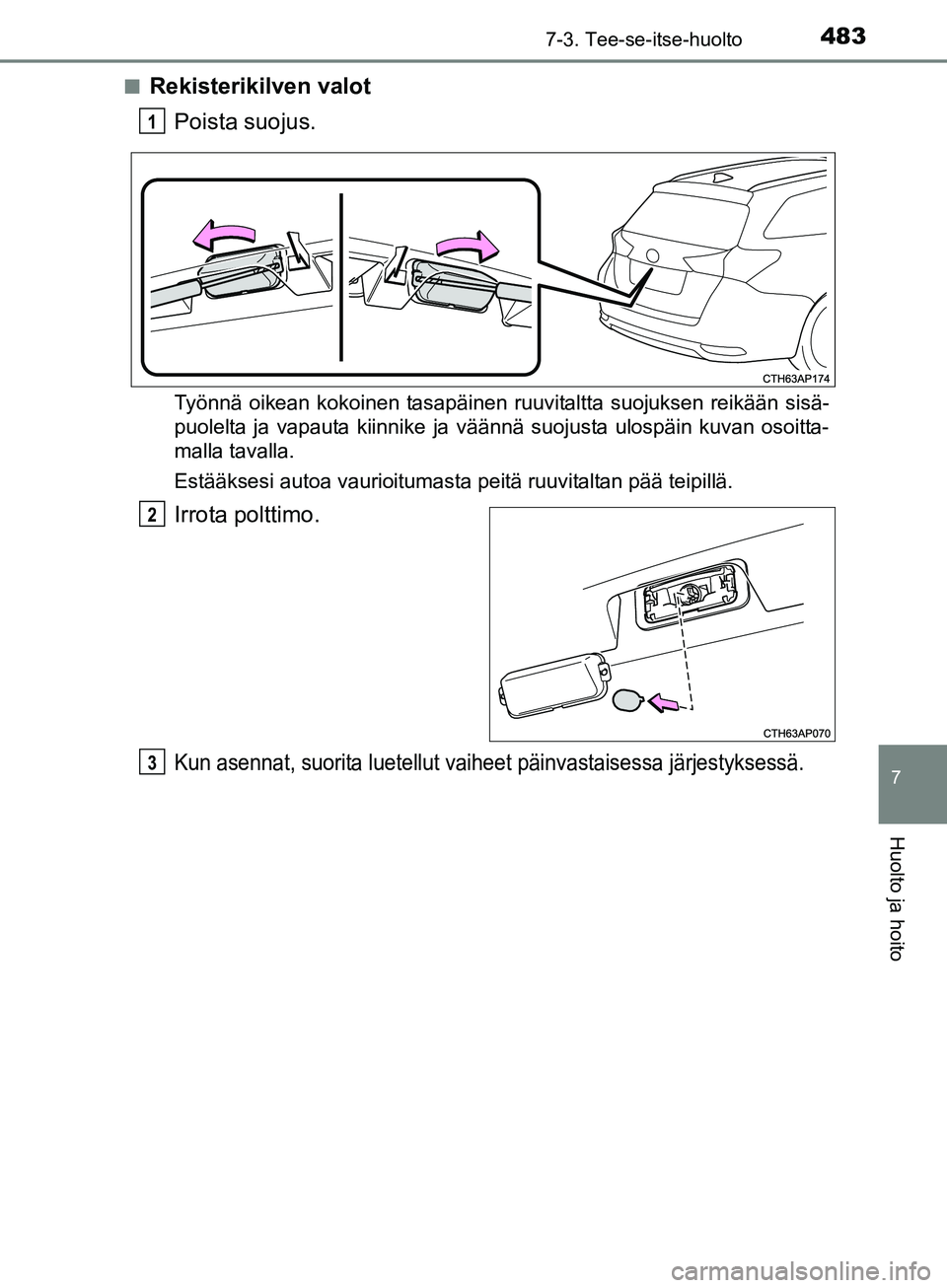

nRekisterikilven valotPoista suojus.
Työnnä oikean kokoinen tasapäinen ruuvitaltta suojuksen reikään sisä-
puolelta ja vapauta kiinnike ja väännä suojusta ulospäin kuvan osoitta-
malla tavalla.
Estääksesi autoa vaurioitumasta peitä ruuvitaltan pää teipillä.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyksessä.
1
2
3
OM12L13FI.book Page 483 Thursday, January 26, 2017 6:07 PM

4847-3. Tee-se-itse-huolto
OM12L13FIn

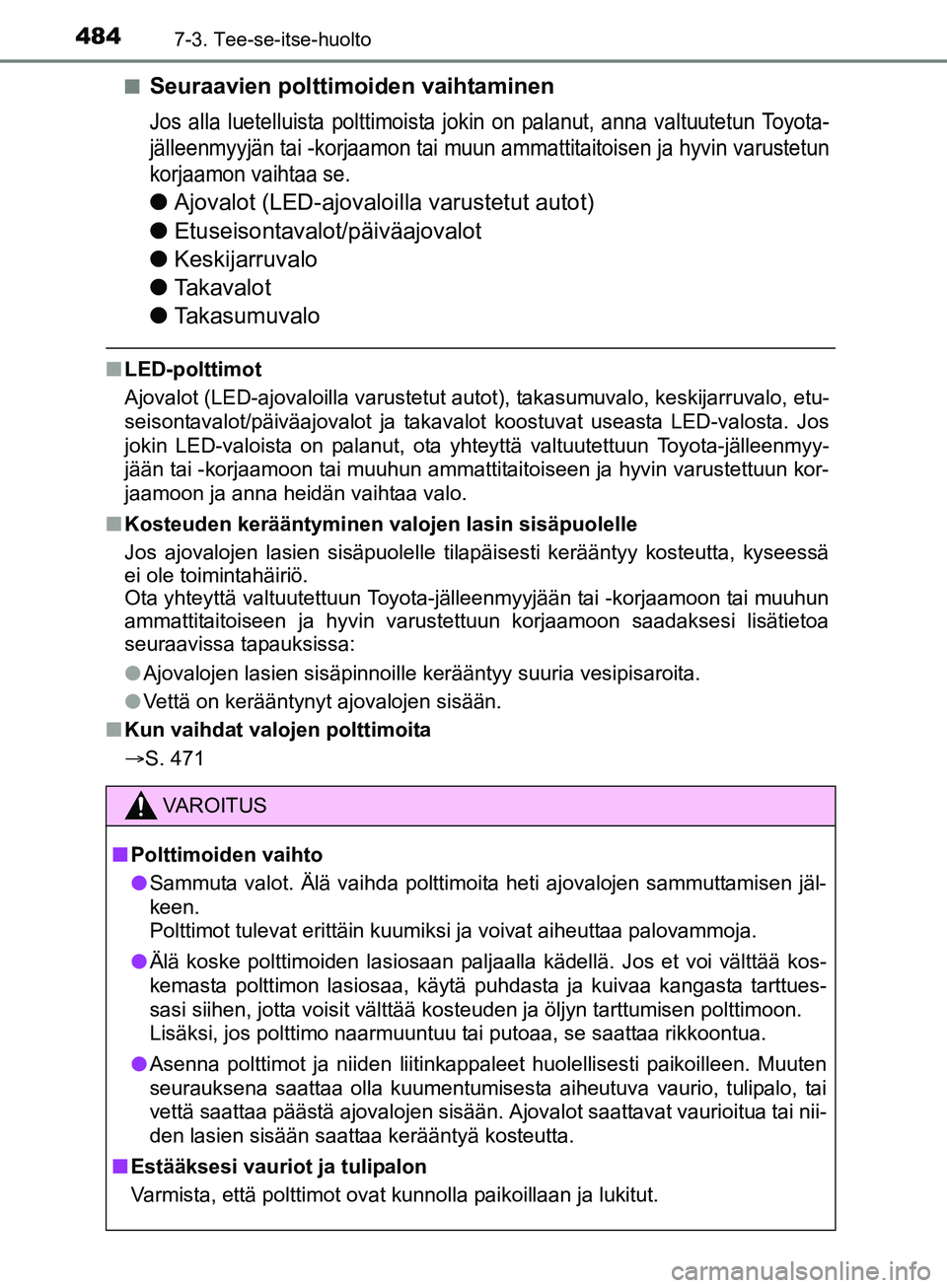

Seuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon vaihtaa se.
l
Ajovalot (LED-ajovalo illa varustetut autot)
l Etuseisontavalot/päiväajovalot
l Keskijarruvalo
l Takavalot
l Takasumuvalo
nLED-polttimot
Ajovalot (LED-ajovaloilla varustetut autot), takasumuvalo, keskijarruvalo, etu-
seisontavalot/päiväajovalot ja takavalot koostuvat useasta LED-valosta. Jos
jokin LED-valoista on palanut, ota yhteyttä valtuutettuun Toyota-jälleenmyy-
jään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun kor-
jaamoon ja anna heidän vaihtaa valo.
n Kosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon saadaksesi lisätietoa
seuraavissa tapauksissa:
lAjovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
l Vettä on kerääntynyt ajovalojen sisään.
n Kun vaihdat valojen polttimoita
S. 471
VAROITUS
nPolttimoiden vaihto
l Sammuta valot. Älä vaihda polttimoita heti ajovalojen sammuttamisen jäl-
keen.
Polttimot tulevat erittäin kuumiksi ja voivat aiheuttaa palovammoja.
l Älä koske polttimoiden lasiosaan paljaalla kädellä. Jos et voi välttää kos-
kemasta polttimon lasiosaa, käytä puhdasta ja kuivaa kangasta tarttues-
sasi siihen, jotta voisit välttää kosteuden ja öljyn tarttumisen polttimoon.
Lisäksi, jos polttimo naarmuuntuu tai putoaa, se saattaa rikkoontua.
l Asenna polttimot ja niiden liitinkappaleet huolellisesti paikoilleen. Muuten
seurauksena saattaa olla kuumentumisesta aiheutuva vaurio, tulipalo, tai
vettä saattaa päästä ajovalojen sisään. Ajovalot saattavat vaurioitua tai nii-
den lasien sisään saattaa kerääntyä kosteutta.
n Estääksesi vauriot ja tulipalon
Varmista, että polttimot ovat kunnolla paikoillaan ja lukitut.
OM12L13FI.book Page 484 Thursday, January 26, 2017 6:07 PM

485

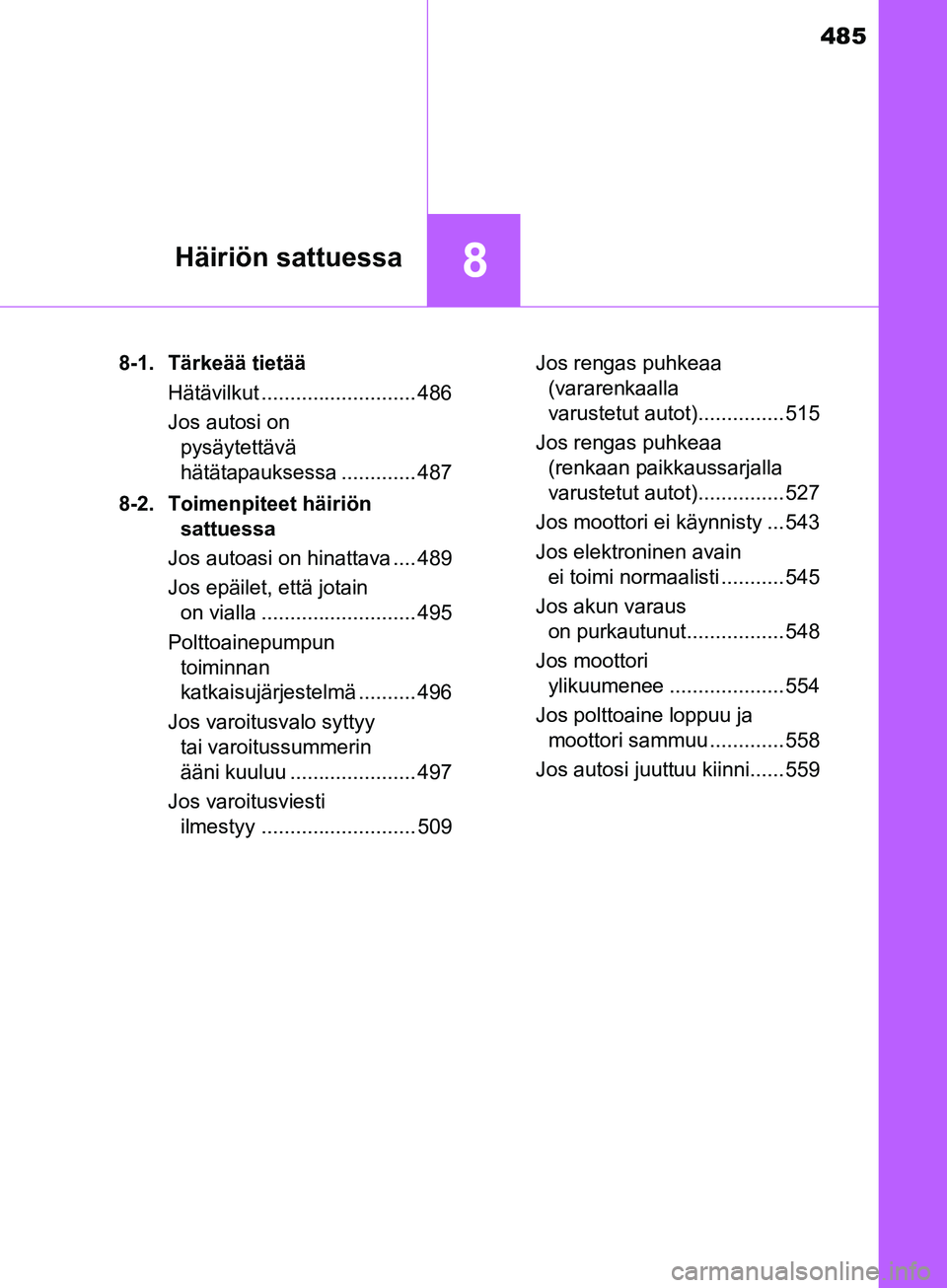

8Häiriön sattuessa
OM12L13FI8-1. Tärkeää tietää
Hätävilkut ........................... 486
Jos autosi on pysäytettävä
hätätapauksessa ............. 487
8-2. Toimenpiteet häiriön sattuessa
Jos autoasi on hinattava .... 489
Jos epäilet, että jotain on vialla ........................... 495
Polttoainepumpun toiminnan
katkaisujärjestelmä .......... 496
Jos varoitusvalo syttyy tai varoitussummerin
ääni kuuluu ...................... 497
Jos varoitusviesti ilmestyy ........................... 509 Jos rengas puhkeaa
(vararenkaalla
varustetut autot)............... 515
Jos rengas puhkeaa (renkaan paikkaussarjalla
varustetut autot)............... 527
Jos moottori ei käynnisty ... 543
Jos elektroninen avain ei toimi normaalisti ........... 545
Jos akun varaus on purkautunut................. 548
Jos moottori ylikuumenee .................... 554
Jos polttoaine loppuu ja moottori sammuu ............. 558
Jos autosi juuttuu kiinni...... 559
OM12L13FI.book Page 485 Thursday, January 26, 2017 6:07 PM

486
OM12L13FI
8-1. Tärkeää tietää
Paina painiketta.
Kaikki suuntavalot vilkkuvat.
Valot sammuvat painamalla katkai-
sinta toistamiseen.
nHätävilkut
Jos hätävilkkuja käytetään pitkän aikaa moottorin ollessa sammutettuna,
akun varaus purkautuu.
Hätävilkut
Hätävilkkuja käytetään varoittamaan muita kuljettajia, jos auto
on pysäytettävä tielle rikkoutumisen tms. vuoksi.
OM12L13FI.book Page 486 Thursday, January 26, 2017 6:07 PM

4878-1. Tärkeää tietää
OM12L13FI
8
Häiriön sattuessa
Aseta molemmat jalkasi tasaisesti jarrupolkimelle ja paina voimak-
kaasti.
Älä pumppaa jarrupoljinta toistuvasti, koska auton hidastaminen vaatii täl-
löin suurempaa ponnistusta.
Siirrä vaihteenvalitsin asentoon N.
Jos vaihteenvalitsin siirretään N-asentoon
Hidastettuasi nopeutta pysäytä auto turvalliseen paikkaan.
Sammuta moottori.
Jos vaihteenvalitsinta ei voi siirtää N-asentoon
Jatka jarrupolkimen painamista molemmilla jaloilla hidastaaksesi
auton nopeutta niin palj on kuin mahdollista.
Autot ilman älyavainjärjestel-
mää: Sammuta moottori kääntä-
mällä virta-avain ACC-asentoon.
Älyavainjärjestelmällä varustetut
autot: Sammuttaaksesi mootto-
rin, paina ja pidä painettuna
käynnistyspainiketta 2 sekuntia
yhtäjaksoisesti tai kauemmin, tai
paina painiketta lyhyesti 3 kertaa
peräkkäin tai useammin.
Pysäytä auto turv alliseen paikkaan.

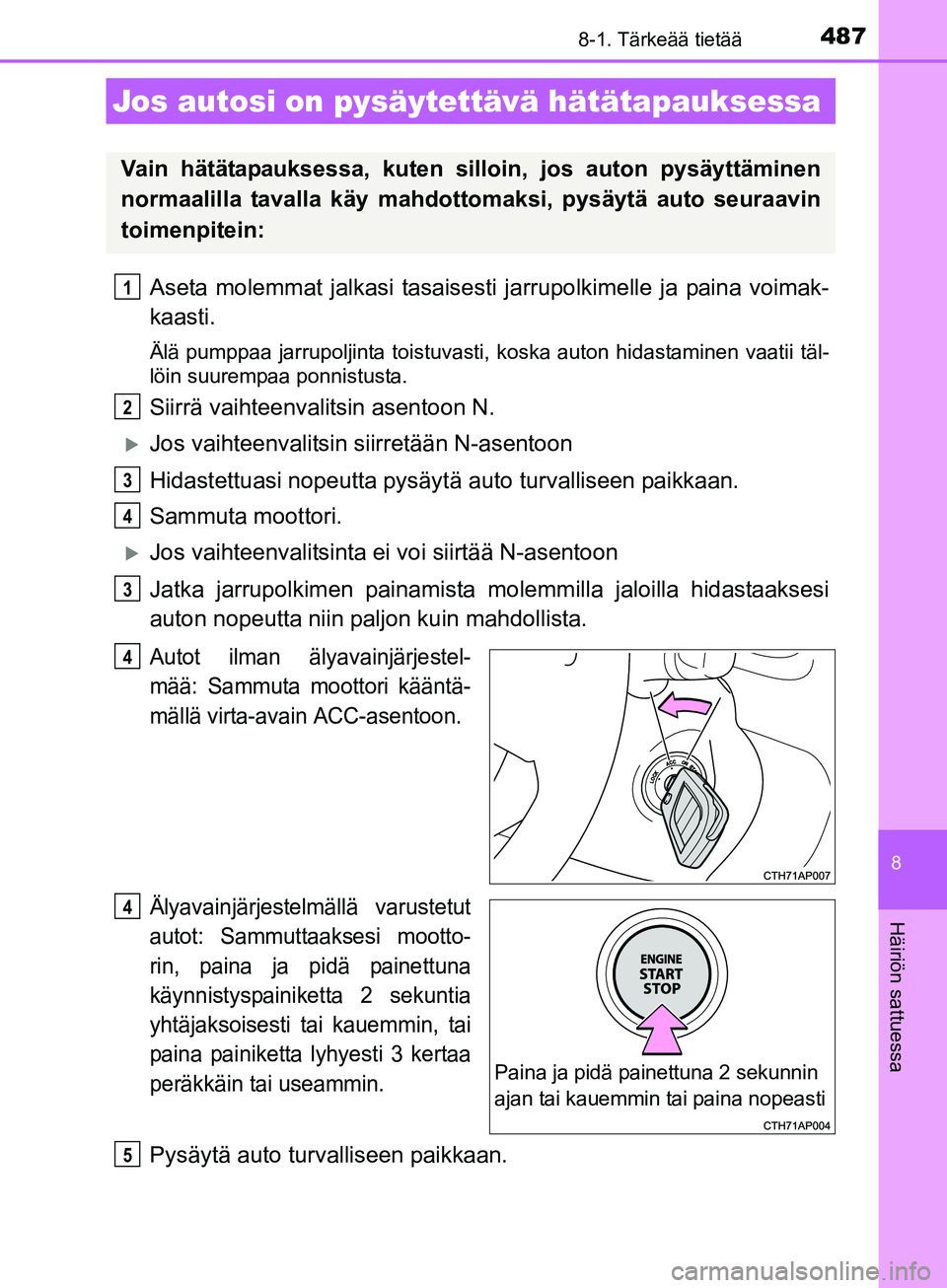

Jos autosi on pysäytettävä hätätapauksessa
Vain hätätapauksessa, kuten silloin, jos auton pysäyttäminen
normaalilla tavalla käy mahdottomaksi, pysäytä auto seuraavin
toimenpitein:
1
2
3
4
3
4
Paina ja pidä painettuna 2 sekunnin
ajan tai kauemmin tai paina nopeasti
4
5
OM12L13FI.book Page 487 Thursday, January 26, 2017 6:07 PM

4888-1. Tärkeää tietää
OM12L13FI
VAROITUS

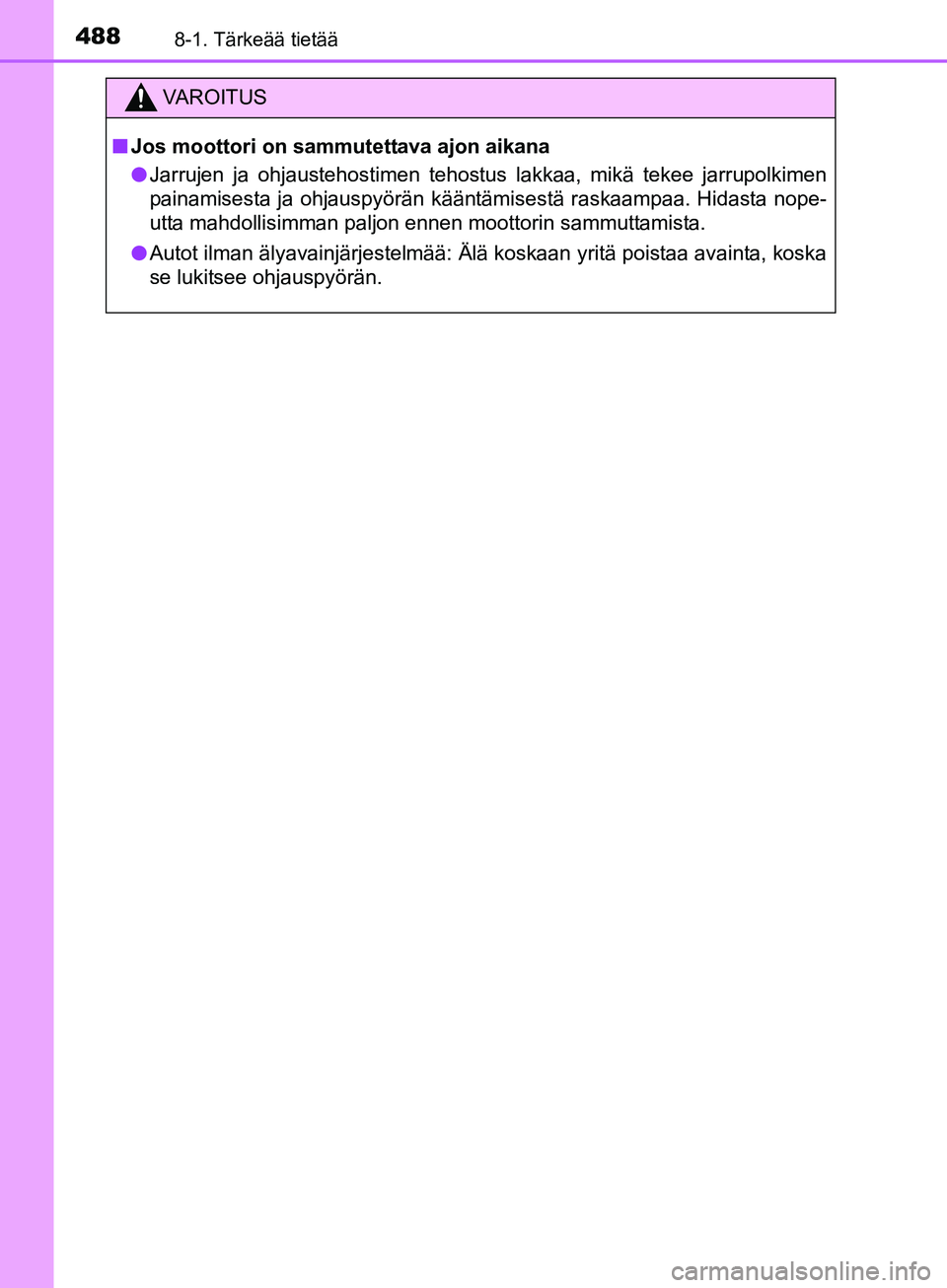

nJos moottori on sammutettava ajon aikana
l Jarrujen ja ohjaustehostimen tehostus lakkaa, mikä tekee jarrupolkimen
painamisesta ja ohjauspyörän kääntämisestä raskaampaa. Hidasta nope-
utta mahdollisimman paljon ennen moottorin sammuttamista.
l Autot ilman älyavainjärjestelmää: Älä koskaan yritä poistaa avainta, koska
se lukitsee ohjauspyörän.
OM12L13FI.book Page 488 Thursday, January 26, 2017 6:07 PM

489
OM12L13FI
8
Häiriön sattuessa
8-2. Toimenpiteet häiriön sattuessa
Seuraavat seikat viittaavat ongelmiin auton vaihteistossa. Ota yhteyt-
tä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon tai hinauspalve-
luun ennen hinauksen aloittamista.
l Moottori käy, mutta autoa ei saada liikkeelle.
l Autosta kuuluu outoja ääniä.
Älä hinauta autoasi nostosilmukan
varassa välttääksesi korin vauriot.

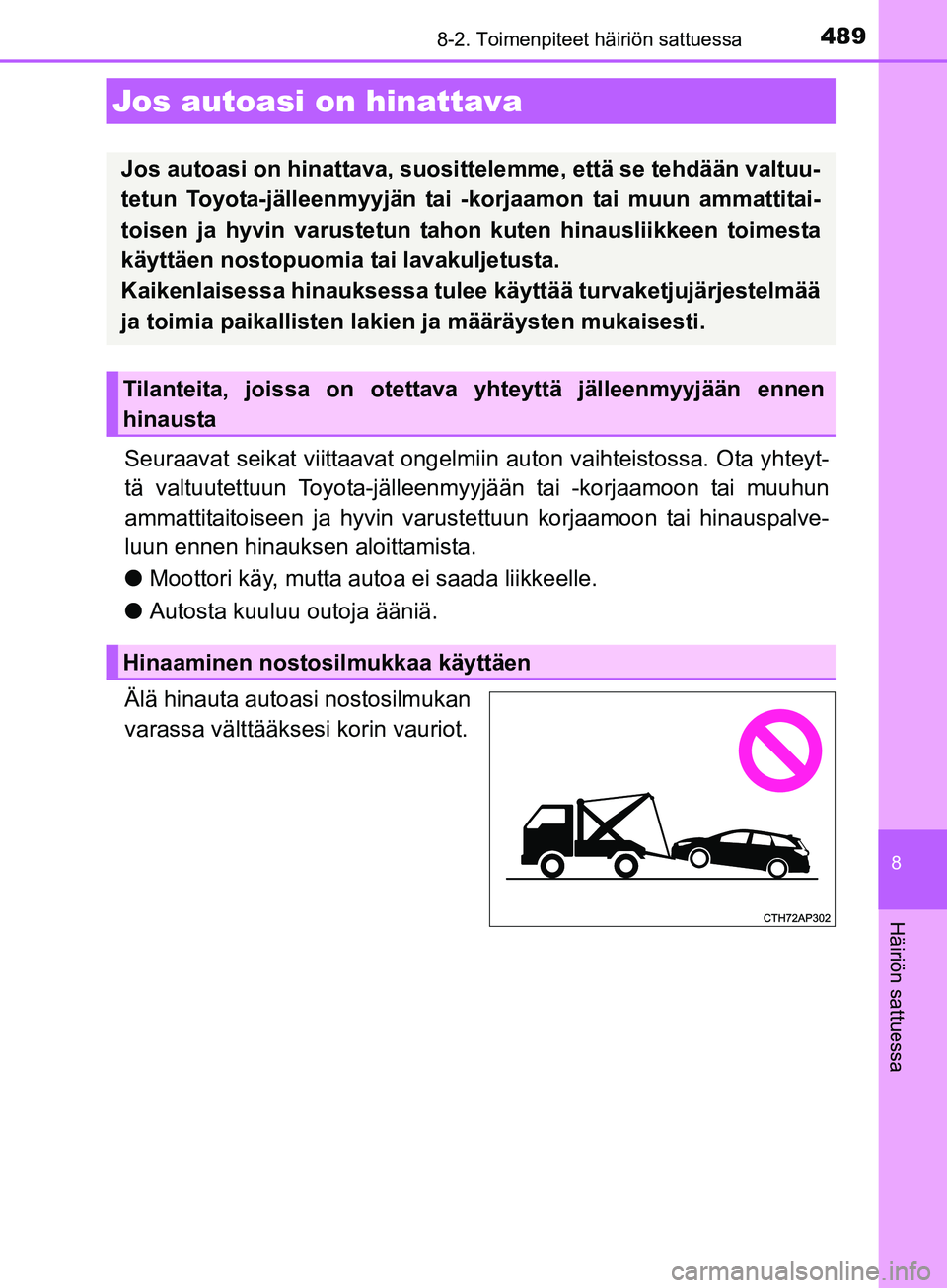

Jos autoasi on hinattava
Jos autoasi on hinattava, suosi ttelemme, että se tehdään valtuu-
tetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun taho n kuten hinausliikkeen toimesta
käyttäen nostopuomia tai lavakuljetusta.
Kaikenlaisessa hinauksessa tulee käyttää turvaketjujärjestelmää
ja toimia paikallisten lakien ja määräysten mukaisesti.
Tilanteita, joissa on otettava yhteyttä jälleenmyyjään ennen
hinausta
Hinaaminen nost osilmukkaa käyttäen
OM12L13FI.book Page 489 Thursday, January 26, 2017 6:07 PM

4908-2. Toimenpiteet häiriön sattuessa
OM12L13FI
Kytke seisontajarru ja sammuta moottori.
Aseta esteet kaikkiin pyöriin (4 kappaletta) estääksesi autoa liikkumasta.
Kiinnitä auto kuvan osoittamalla
tavalla asettamalla kiinnityshih-
nat renkaiden päältä ja kiinnittä-
mällä ne hinausauton lavaan.

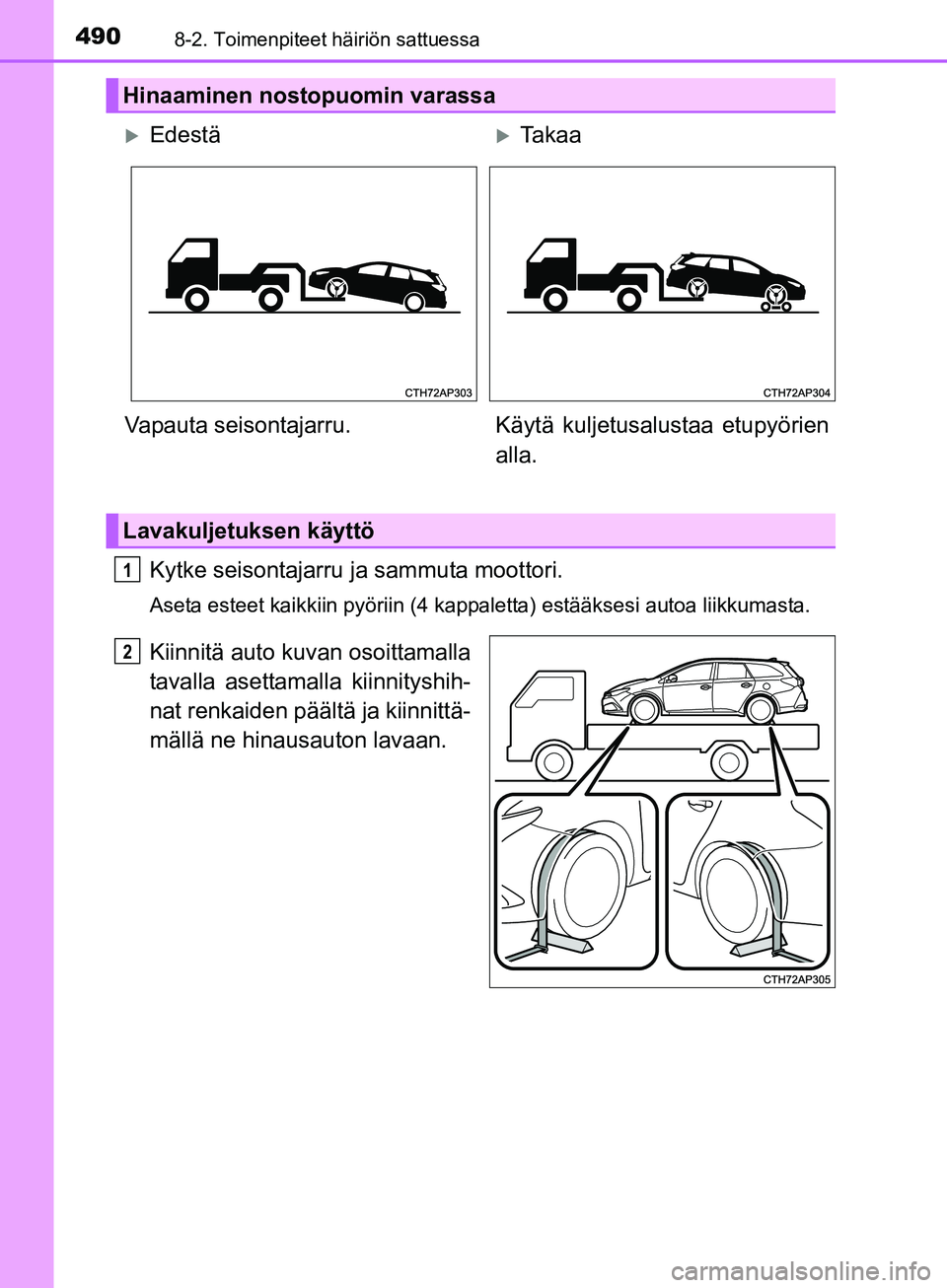

Hinaaminen nostopuomin varassa
EdestäTa k a a
Vapauta seisontajarru. Käytä kuljetusalustaa etupyörien alla.
Lavakuljetuksen käyttö
1
2
OM12L13FI.book Page 490 Thursday, January 26, 2017 6:07 PM
