5218-2. Toimenpiteet häiriön sattuessa
OM12L13FI
8
Häiriön sattuessa

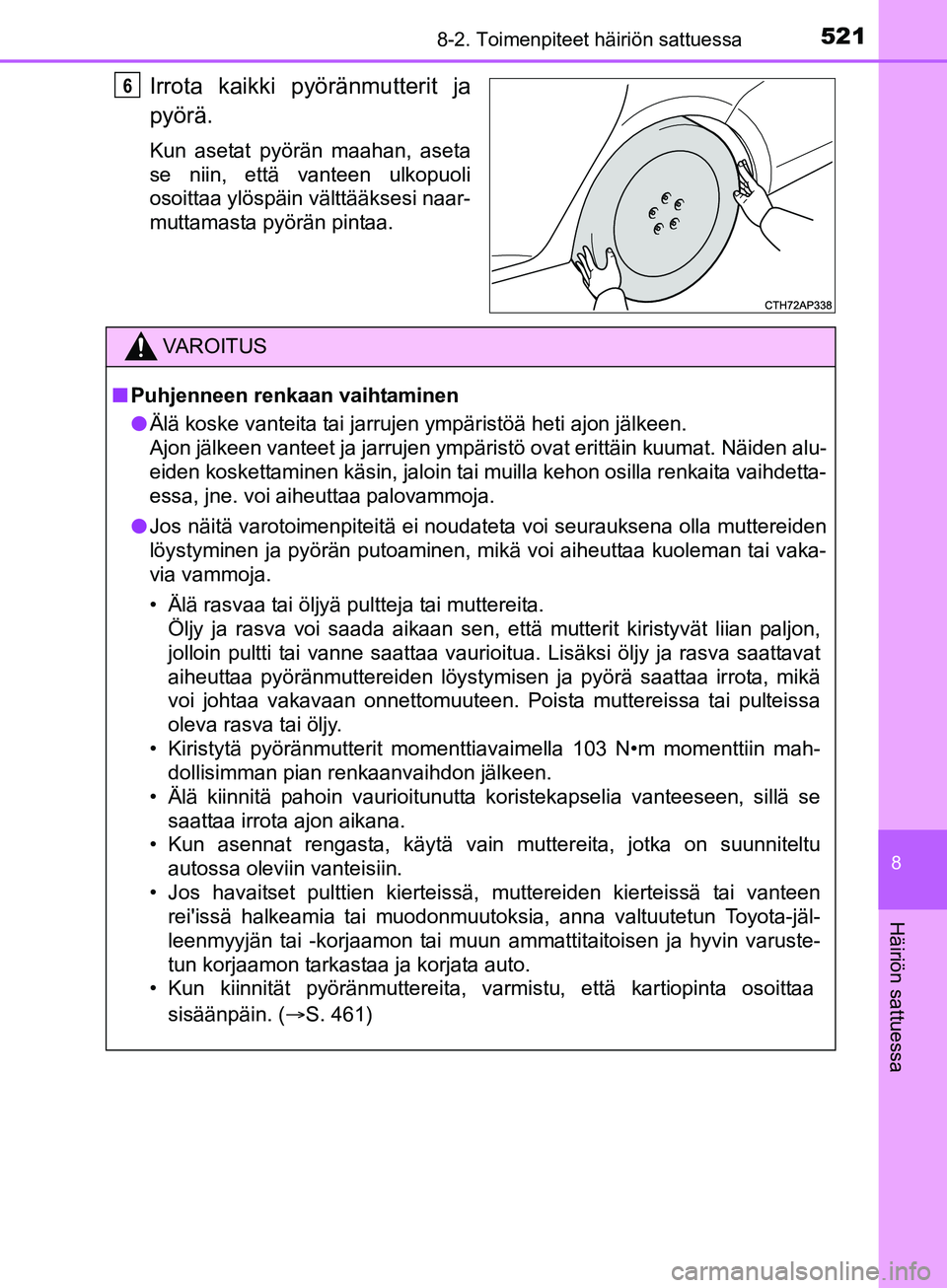

Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi naar-
muttamasta pyörän pintaa.
6
VAROITUS
nPuhjenneen renkaan vaihtaminen
l Älä koske vanteita tai jarrujen ympäristöä heti ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen ympäristö ovat erittäin kuumat. Näiden alu-
eiden koskettaminen käsin, jaloin tai muilla kehon osilla renkaita vaihdetta-
essa, jne. voi aiheuttaa palovammoja.
l Jos näitä varotoimenpiteitä ei noudateta voi seurauksena olla muttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vaka-
via vammoja.
• Älä rasvaa tai öljyä pultteja tai muttereita.
Öljy ja rasva voi saada aikaan sen, että mutterit kiristyvät liian paljon,
jolloin pultti tai vanne saattaa vaurioitua. Lisäksi öljy ja rasva saattavat
aiheuttaa pyöränmuttereiden löystymisen ja pyörä saattaa irrota, mikä
voi johtaa vakavaan onnettomuuteen. Poista muttereissa tai pulteissa
oleva rasva tai öljy.
• Kiristytä pyöränmutterit momentti avaimella 103 N•m momenttiin mah-
dollisimman pian renkaanvaihdon jälkeen.
• Älä kiinnitä pahoin vaurioitunutta koristekapselia vanteeseen, sillä se
saattaa irrota ajon aikana.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu autossa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen rei'issä halkeamia tai muodonmuutoksia, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varuste-
tun korjaamon tarkastaa ja korjata auto.
• Kun kiinnität pyöränmuttereita, varmistu, että kartiopinta osoittaa
sisäänpäin. ( S. 461)
OM12L13FI.book Page 521 Thursday, January 26, 2017 6:07 PM

5228-2. Toimenpiteet häiriön sattuessa
OM12L13FI

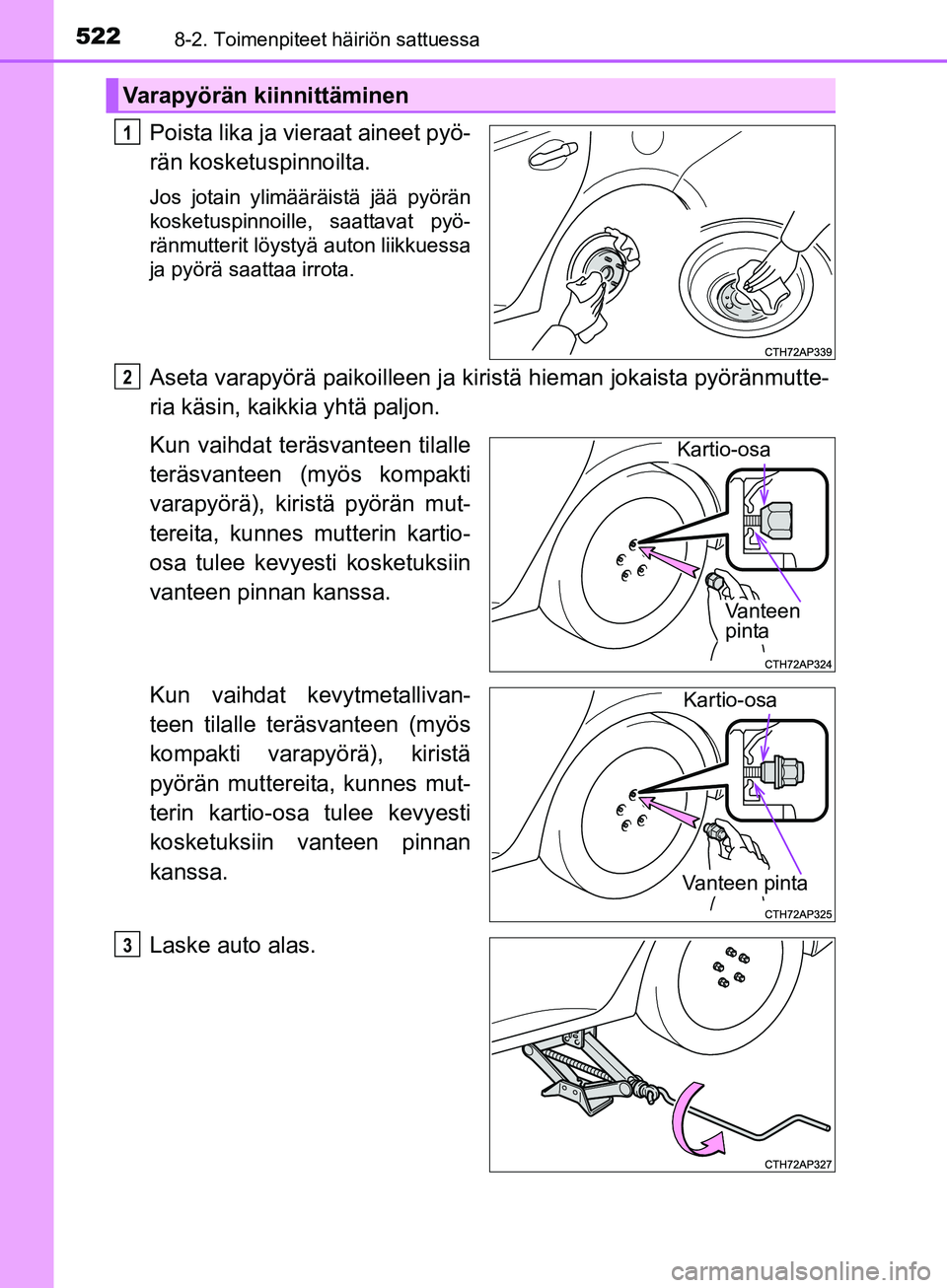

Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutte-
ria käsin, kaikkia yhtä paljon.
Kun vaihdat teräsvanteen tilalle
teräsvanteen (myös kompakti
varapyörä), kiristä pyörän mut-
tereita, kunnes mutterin kartio-
osa tulee kevyesti kosketuksiin
vanteen pinnan kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle teräsvanteen (myös
kompakti varapyörä), kiristä
pyörän muttereita, kunnes mut-
terin kartio-osa tulee kevyesti
kosketuksiin vanteen pinnan
kanssa.
Laske auto alas.
Varapyörän kiinnittäminen
1
2
Kartio-osaVanteen
pinta
Kartio-osa
Vanteen pinta
3
OM12L13FI.book Page 522 Thursday, January 26, 2017 6:07 PM

5238-2. Toimenpiteet häiriön sattuessa
OM12L13FI
8
Häiriön sattuessa

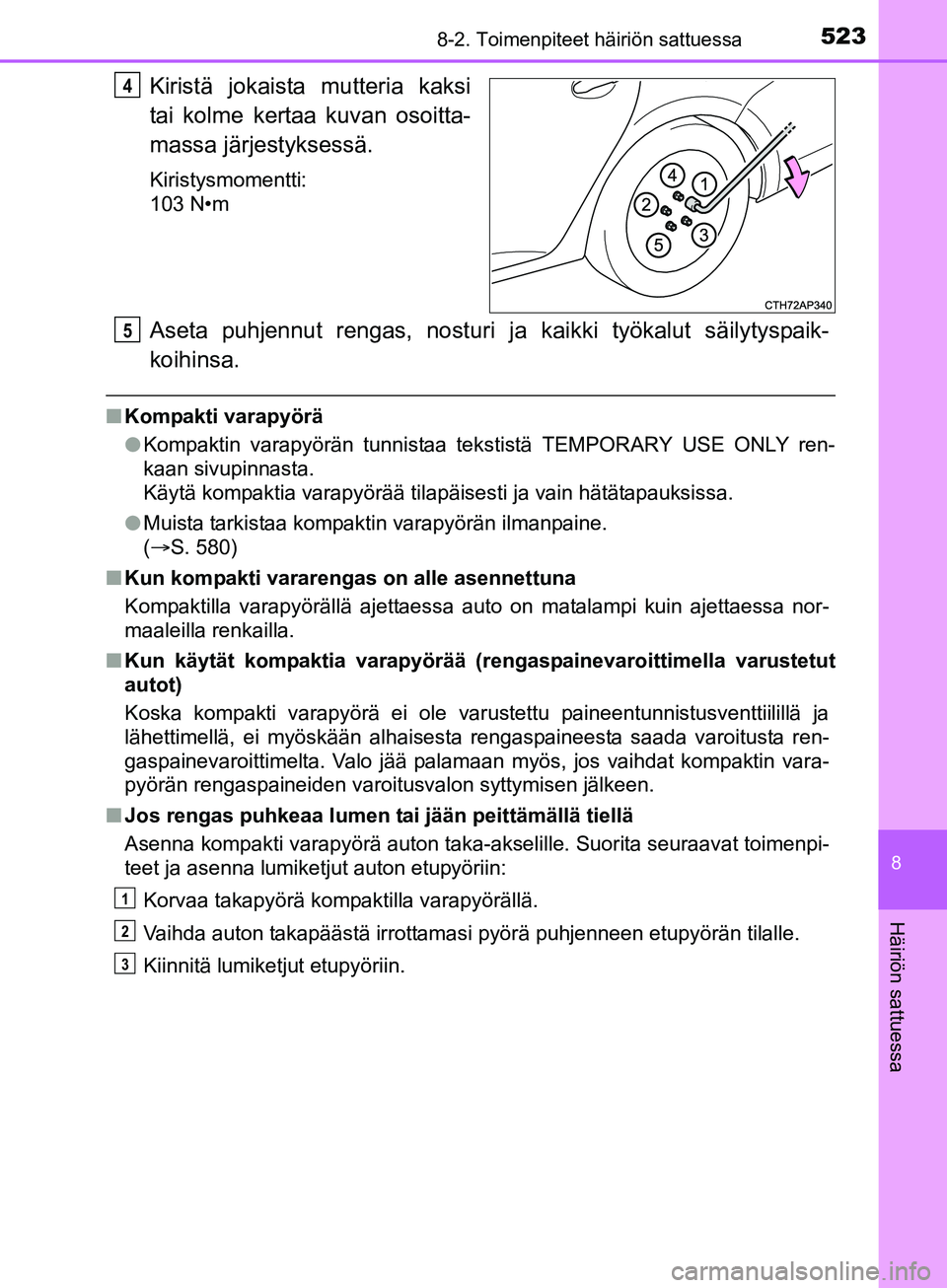

Kiristä jokaista mutteria kaksi
tai kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N•m
Aseta puhjennut rengas, nosturi ja kaikki työkalut säilytyspaik-
koihinsa.
n Kompakti varapyörä
lKompaktin varapyörän tunnistaa tekstistä TEMPORARY USE ONLY ren-
kaan sivupinnasta.
Käytä kompaktia varapyörää tilapäisesti ja vain hätätapauksissa.
l Muista tarkistaa kompaktin varapyörän ilmanpaine.
(ï‚®S. 580)
n Kun kompakti varareng as on alle asennettuna
Kompaktilla varapyörällä ajettaessa auto on matalampi kuin ajettaessa nor-
maaleilla renkailla.
n Kun käytät kompaktia varapyörää (ren gaspainevaroittimella varustetut
autot)
Koska kompakti varapyörä ei ole varustettu paineentunnistusventtiilillä ja
lähettimellä, ei myöskään alhaisesta rengaspaineesta saada varoitusta ren-
gaspainevaroittimelta. Valo jää palamaan myös, jos vaihdat kompaktin vara-
pyörän rengaspaineiden varoitusvalon syttymisen jälkeen.
n Jos rengas puhkeaa lumen tai jään peittämällä tiellä
Asenna kompakti varapyörä auton taka-akselille. Suorita seuraavat toimenpi-
teet ja asenna lumiketjut auton etupyöriin:
Korvaa takapyörä kompaktilla varapyörällä.
Vaihda auton takapäästä irrottamasi pyörä puhjenneen etupyörän tilalle.
Kiinnitä lumiketjut etupyöriin.
4
5
1
2
3
OM12L13FI.book Page 523 Thursday, January 26, 2017 6:07 PM

5248-2. Toimenpiteet häiriön sattuessa
OM12L13FIn

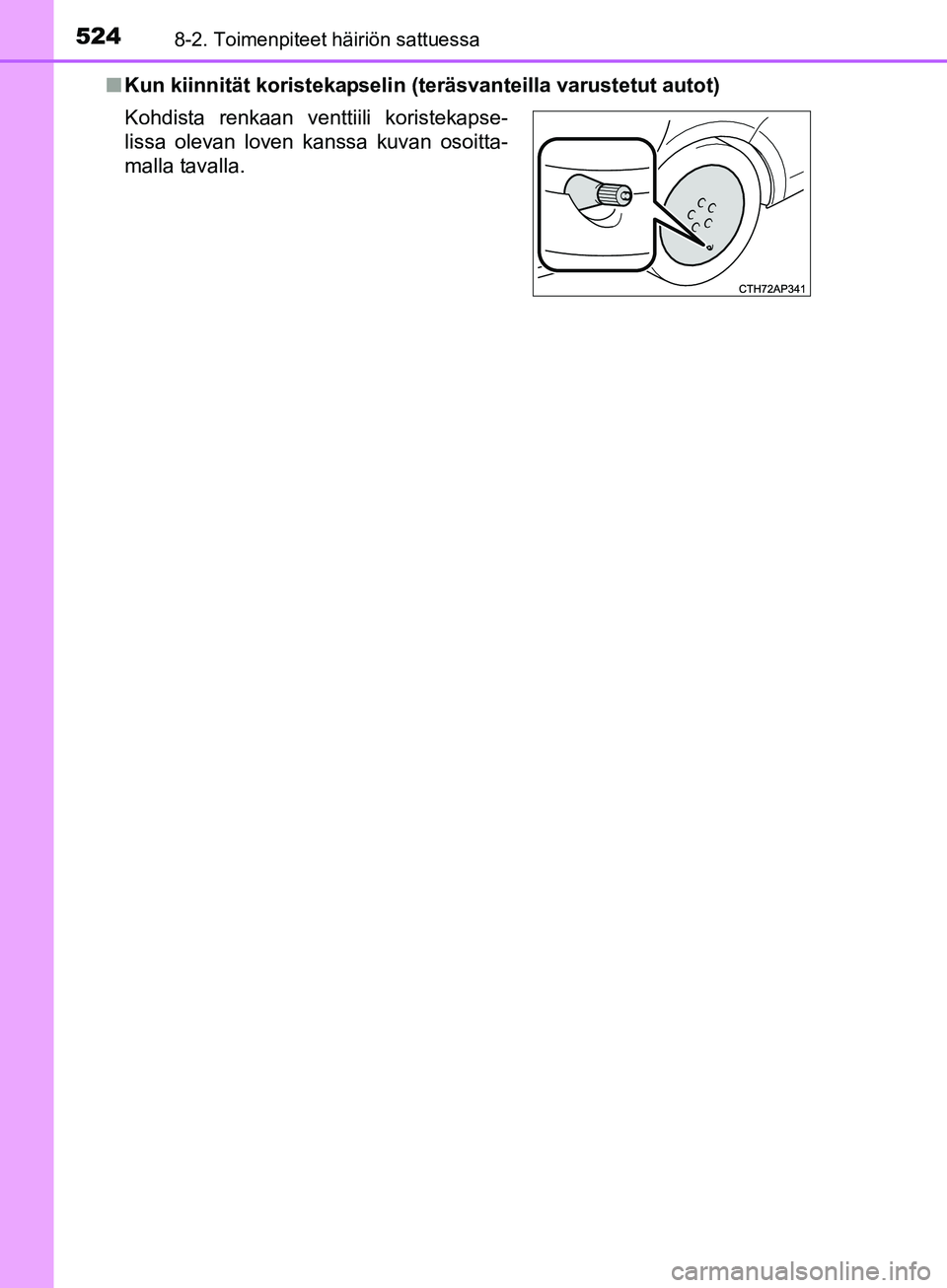

Kun kiinnität koristekapselin (teräsvanteilla varustetut autot)
Kohdista renkaan venttiili koristekapse-
lissa olevan loven kanssa kuvan osoitta-
malla tavalla.
OM12L13FI.book Page 524 Thursday, January 26, 2017 6:07 PM

5258-2. Toimenpiteet häiriön sattuessa
OM12L13FI
8
Häiriön sattuessa

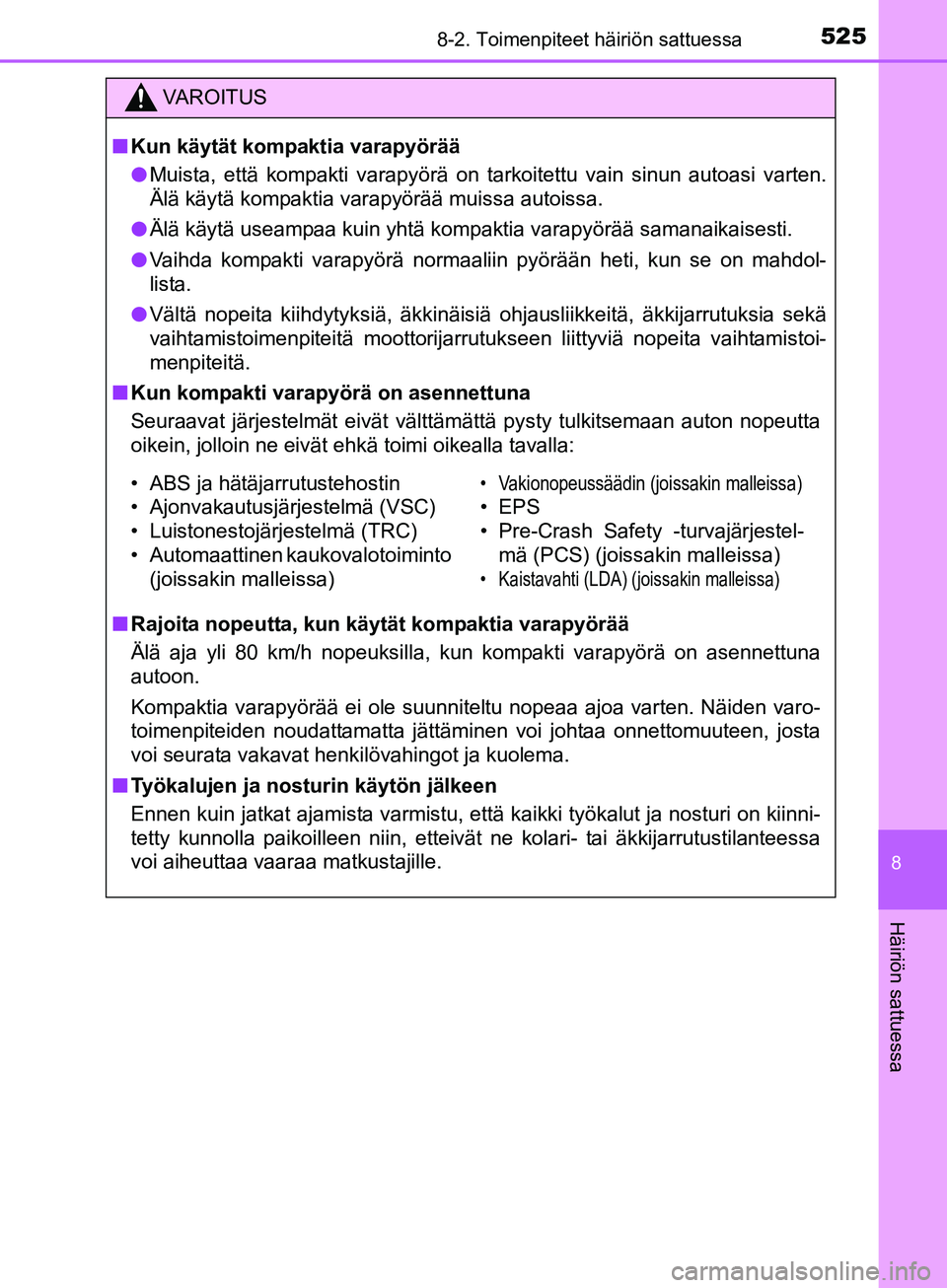

VAROITUS
nKun käytät kompaktia varapyörää
l Muista, että kompakti varapyörä on tarkoitettu vain sinun autoasi varten.
Älä käytä kompaktia varapyörää muissa autoissa.
l Älä käytä useampaa kuin yhtä kompaktia varapyörää samanaikaisesti.
l Vaihda kompakti varapyörä normaaliin pyörään heti, kun se on mahdol-
lista.
l Vältä nopeita kiihdytyksiä, äkkinäisiä ohjausliikkeitä, äkkijarrutuksia sekä
vaihtamistoimenpiteitä moottorijarrutukseen liittyviä nopeita vaihtamistoi-
menpiteitä.
n Kun kompakti varapyörä on asennettuna
Seuraavat järjestelmät eivät välttämättä pysty tulkitsemaan auton nopeutta
oikein, jolloin ne eivät ehkä toimi oikealla tavalla:
n Rajoita nopeutta, kun käyt ät kompaktia varapyörää
Älä aja yli 80 km/h nopeuksilla, kun kompakti varapyörä on asennettuna
autoon.
Kompaktia varapyörää ei ole suunniteltu nopeaa ajoa varten. Näiden varo-
toimenpiteiden noudattamatta jättäminen voi johtaa onnettomuuteen, josta
voi seurata vakavat henkilövahingot ja kuolema.
n Työkalujen ja nosturin käytön jälkeen
Ennen kuin jatkat ajamista varmistu, että kaikki työkalut ja nosturi on kiinni-
tetty kunnolla paikoilleen niin, etteivät ne kolari- tai äkkijarrutustilanteessa
voi aiheuttaa vaaraa matkustajille.
• ABS ja hätäjarrutustehostin
• Ajonvakautusjärjestelmä (VSC)
• Luistonestojärjestelmä (TRC)
• Automaattinen kaukovalotoiminto
(joissakin malleissa)• Vakionopeussäädin (joissakin malleissa)
•EPS
• Pre-Crash Safety -turvajärjestel-
mä (PCS) (joissakin malleissa)
• Kaistavahti (LDA) (joissakin malleissa)
OM12L13FI.book Page 525 Thursday, January 26, 2017 6:07 PM

5268-2. Toimenpiteet häiriön sattuessa
OM12L13FI

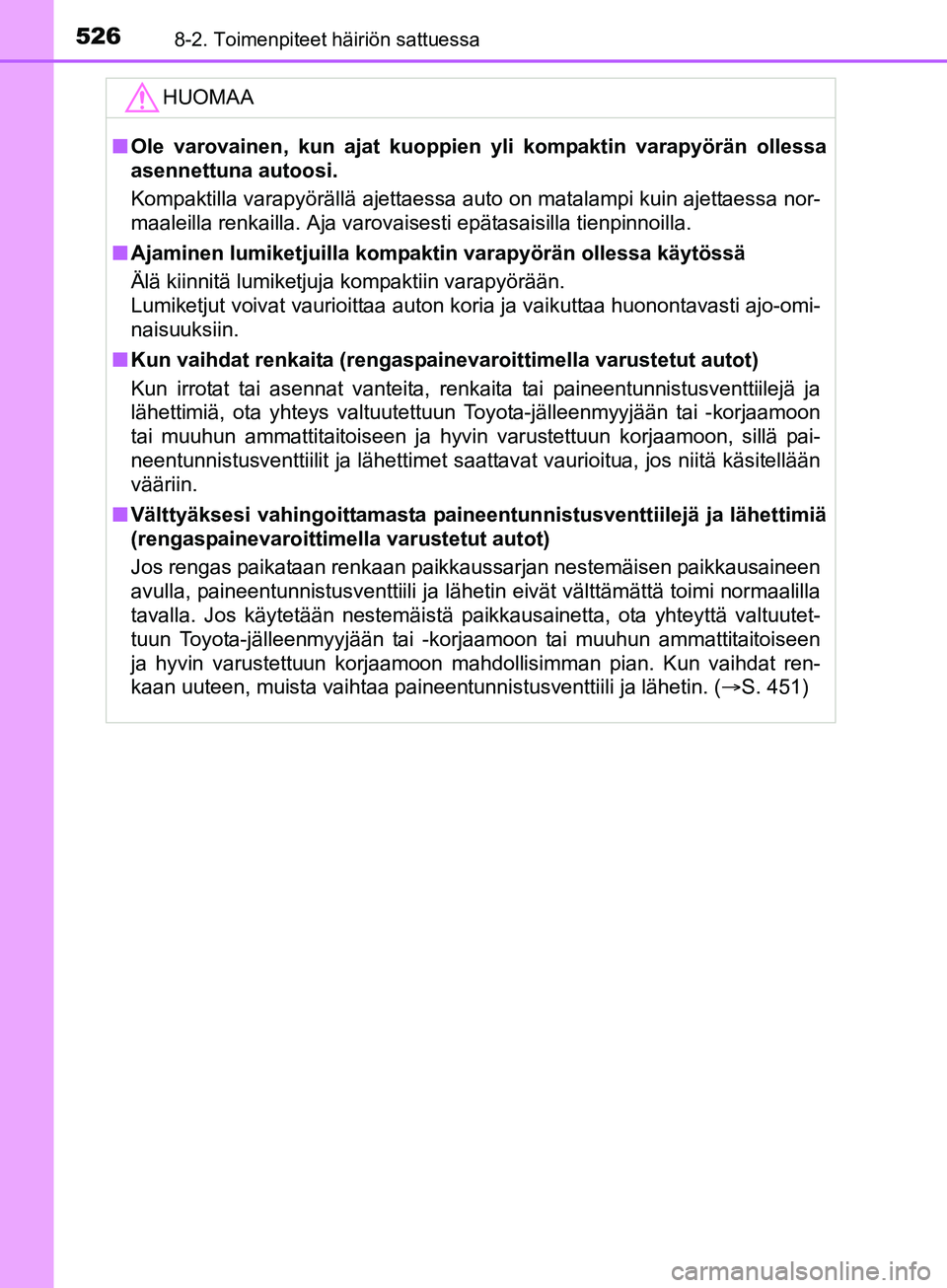

HUOMAA
nOle varovainen, kun ajat kuoppien yli kompaktin varapyörän ollessa
asennettuna autoosi.
Kompaktilla varapyörällä ajettaessa auto on matalampi kuin ajettaessa nor-
maaleilla renkailla. Aja varovaisesti epätasaisilla tienpinnoilla.
n Ajaminen lumiketjuilla kompaktin varapyörän ollessa käytössä
Älä kiinnitä lumiketjuja kompaktiin varapyörään.
Lumiketjut voivat vaurioittaa auton koria ja vaikuttaa huonontavasti ajo-omi-
naisuuksiin.
n Kun vaihdat renkaita (rengaspai nevaroittimella varustetut autot)
Kun irrotat tai asennat vanteita, renkaita tai paineentunnistusventtiilejä ja
lähettimiä, ota yhteys valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon, sillä pai-
neentunnistusventtiilit ja lähettimet saattavat vaurioitua, jos niitä käsitellään
vääriin.
n Välttyäksesi vahingoittamasta paineentunnistusventtiilejä ja lähettimiä
(rengaspainevaroittimella varustetut autot)
Jos rengas paikataan renkaan paikkaussarjan nestemäisen paikkausaineen
avulla, paineentunnistusventtiili ja lähetin eivät välttämättä toimi normaalilla
tavalla. Jos käytetään nestemäistä paikkausainetta, ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen
ja hyvin varustettuun korjaamoon mahdollisimman pian. Kun vaihdat ren-
kaan uuteen, muista vaihtaa paineentunnistusventtiili ja lähetin. ( S. 451)
OM12L13FI.book Page 526 Thursday, January 26, 2017 6:07 PM

5278-2. Toimenpiteet häiriön sattuessa
OM12L13FI
8
Häiriön sattuessa

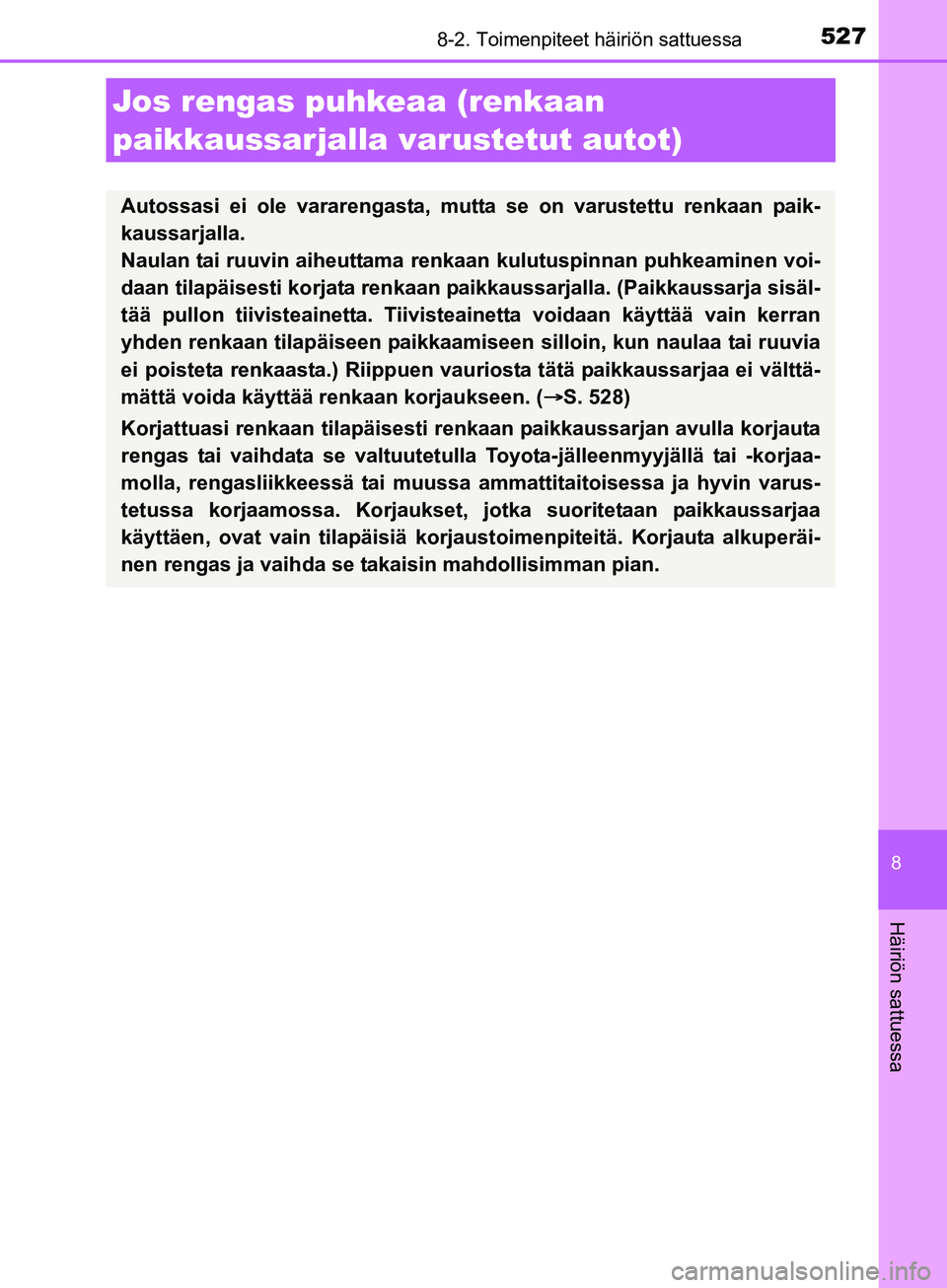

Jos rengas puhkeaa (renkaan
paikkaussarjalla varustetut autot)
Autossasi ei ole vararengasta, mu tta se on varustettu renkaan paik-
kaussarjalla.
Naulan tai ruuvin aiheuttama re nkaan kulutuspinnan puhkeaminen voi-
daan tilapäisesti korjata renkaan paikkaussarjalla. (Paikkaussarja sisäl-
tää pullon tiivisteainetta. Tiivisteainetta voidaan käyttää vain kerran
yhden renkaan tilapäiseen paikkaamiseen silloin, kun naulaa tai ruuvia
ei poisteta renkaasta.) Riippuen vauriosta tätä paikkaussarjaa ei välttä-
mättä voida käyttää renkaan korjaukseen. ( S. 528)
Korjattuasi renkaan tilapäisesti re nkaan paikkaussarjan avulla korjauta
rengas tai vaihdata se valtuutetulla Toyota-jälleenmyyjällä tai -korjaa-
molla, rengasliikkeessä tai muussa am mattitaitoisessa ja hyvin varus-
tetussa korjaamossa. Korjaukset, jo tka suoritetaan paikkaussarjaa
käyttäen, ovat vain tilapäisiä korjaustoimenpiteitä. Korjauta alkuperäi-
nen rengas ja vaihda se takaisin mahdollisimman pian.
OM12L13FI.book Page 527 Thursday, January 26, 2017 6:07 PM

5288-2. Toimenpiteet häiriön sattuessa
OM12L13FIn

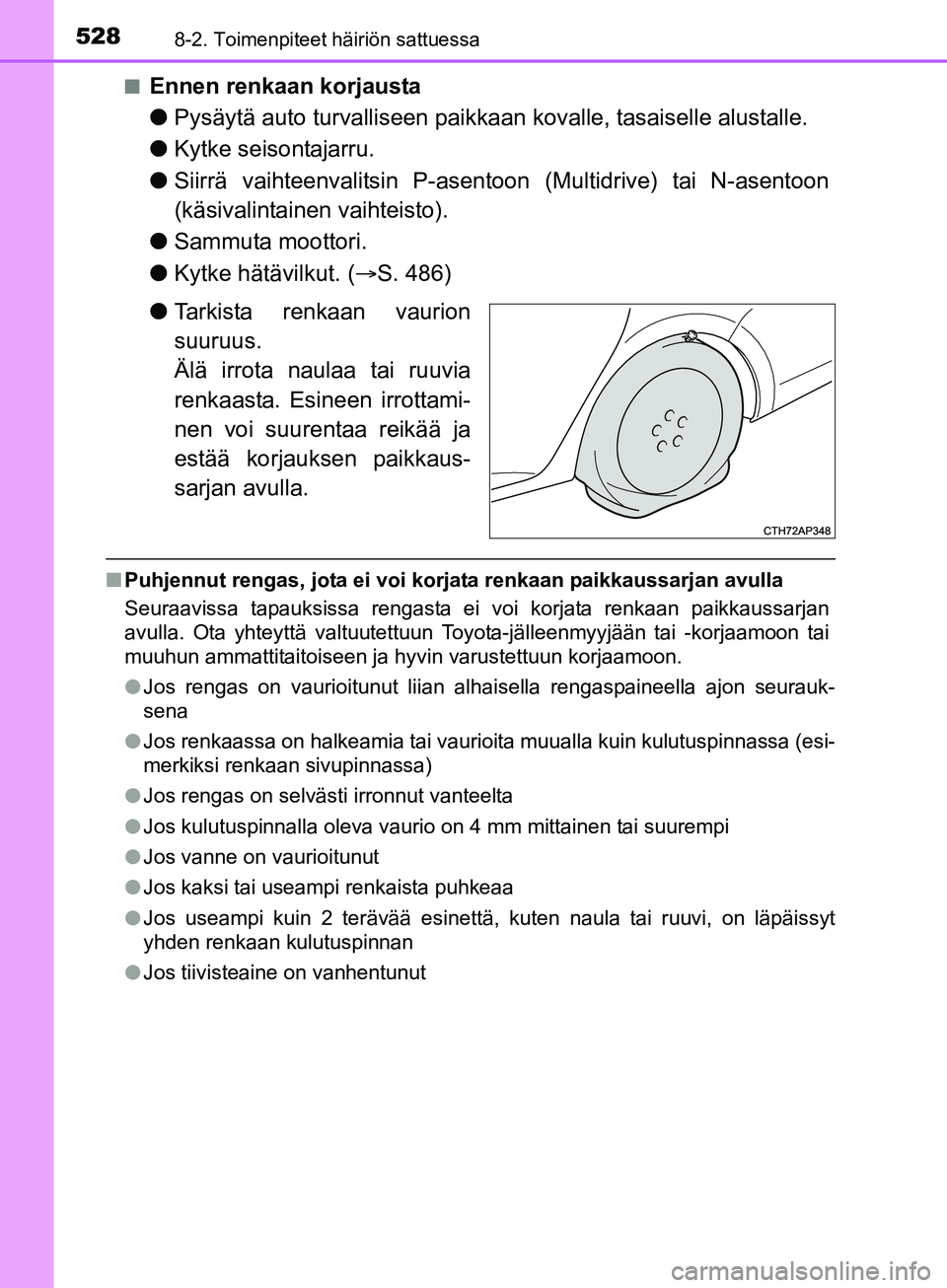

Ennen renkaan korjausta
l
Pysäytä auto turvalliseen paikkaan kovalle, tasaiselle alustalle.
l Kytke seisontajarru.
l Siirrä vaihteenvalitsin P-asentoon (Multidrive) tai N-asentoon
(käsivalintainen vaihteisto).
l Sammuta moottori.
l Kytke hätävilkut. ( S. 486)
l Tarkista renkaan vaurion
suuruus.
Älä irrota naulaa tai ruuvia
renkaasta. Esineen irrottami-
nen voi suurentaa reikää ja
estää korjauksen paikkaus-
sarjan avulla.
nPuhjennut rengas, jota ei voi korjata renkaan paikkaussarjan avulla
Seuraavissa tapauksissa rengasta ei voi korjata renkaan paikkaussarjan
avulla. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
lJos rengas on vaurioitunut liian alhaisella rengaspaineella ajon seurauk-
sena
l Jos renkaassa on halkeamia tai vaurioita muualla kuin kulutuspinnassa (esi-
merkiksi renkaan sivupinnassa)
l Jos rengas on selvästi irronnut vanteelta
l Jos kulutuspinnalla oleva vaurio on 4 mm mittainen tai suurempi
l Jos vanne on vaurioitunut
l Jos kaksi tai useampi renkaista puhkeaa
l Jos useampi kuin 2 terävää esinettä, kuten naula tai ruuvi, on läpäissyt
yhden renkaan kulutuspinnan
l Jos tiivisteaine on vanhentunut
OM12L13FI.book Page 528 Thursday, January 26, 2017 6:07 PM

5298-2. Toimenpiteet häiriön sattuessa
OM12L13FI
8
Häiriön sattuessa

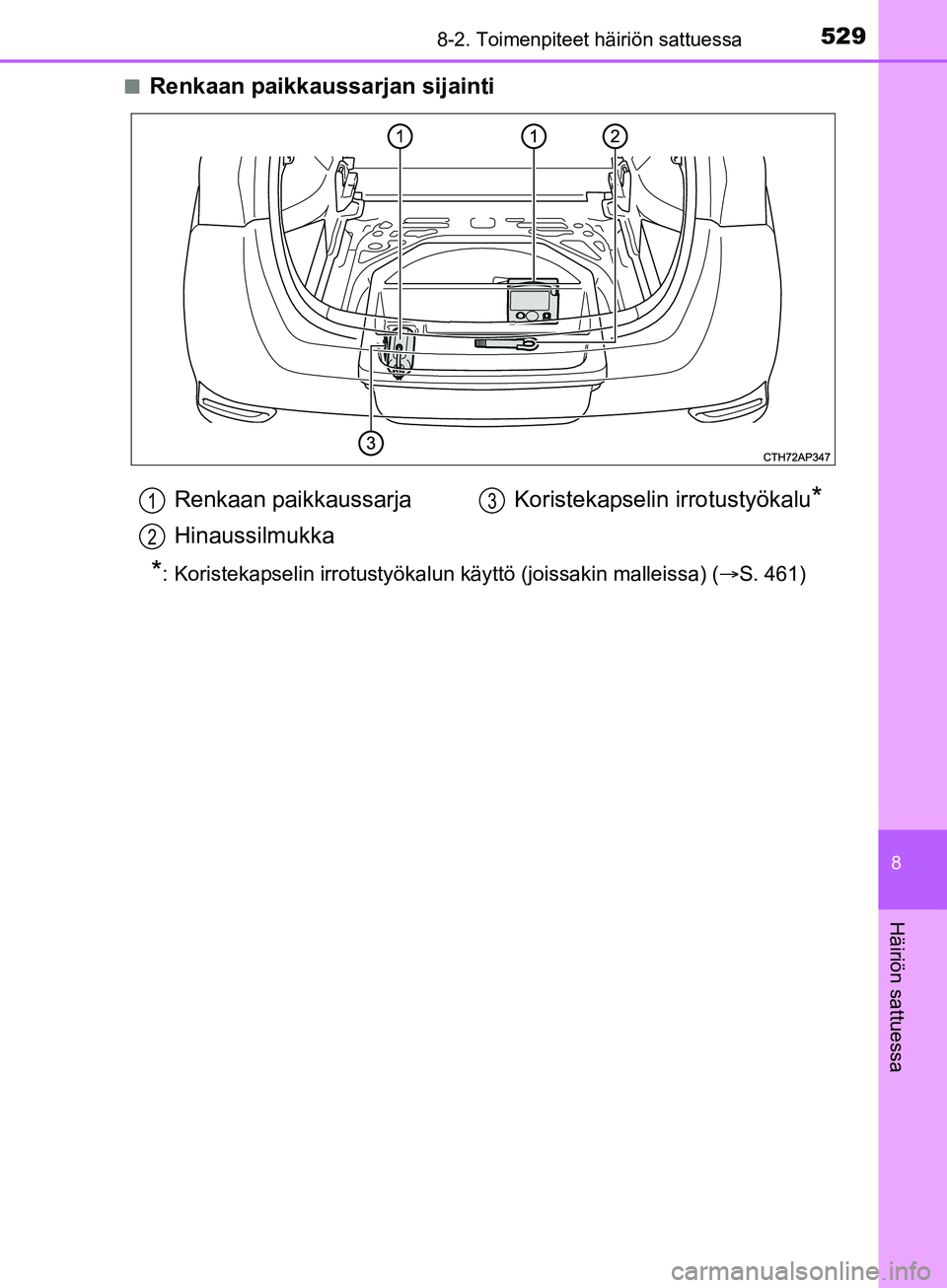

nRenkaan paikkaussarjan sijainti
*: Koristekapselin irrotustyökalun käyttö (joissakin malleissa) (S. 461)
Renkaan paikkaussarja
HinaussilmukkaKoristekapselin irrotustyökalu*1
2
3
OM12L13FI.book Page 529 Thursday, January 26, 2017 6:07 PM

5308-2. Toimenpiteet häiriön sattuessa
OM12L13FIn

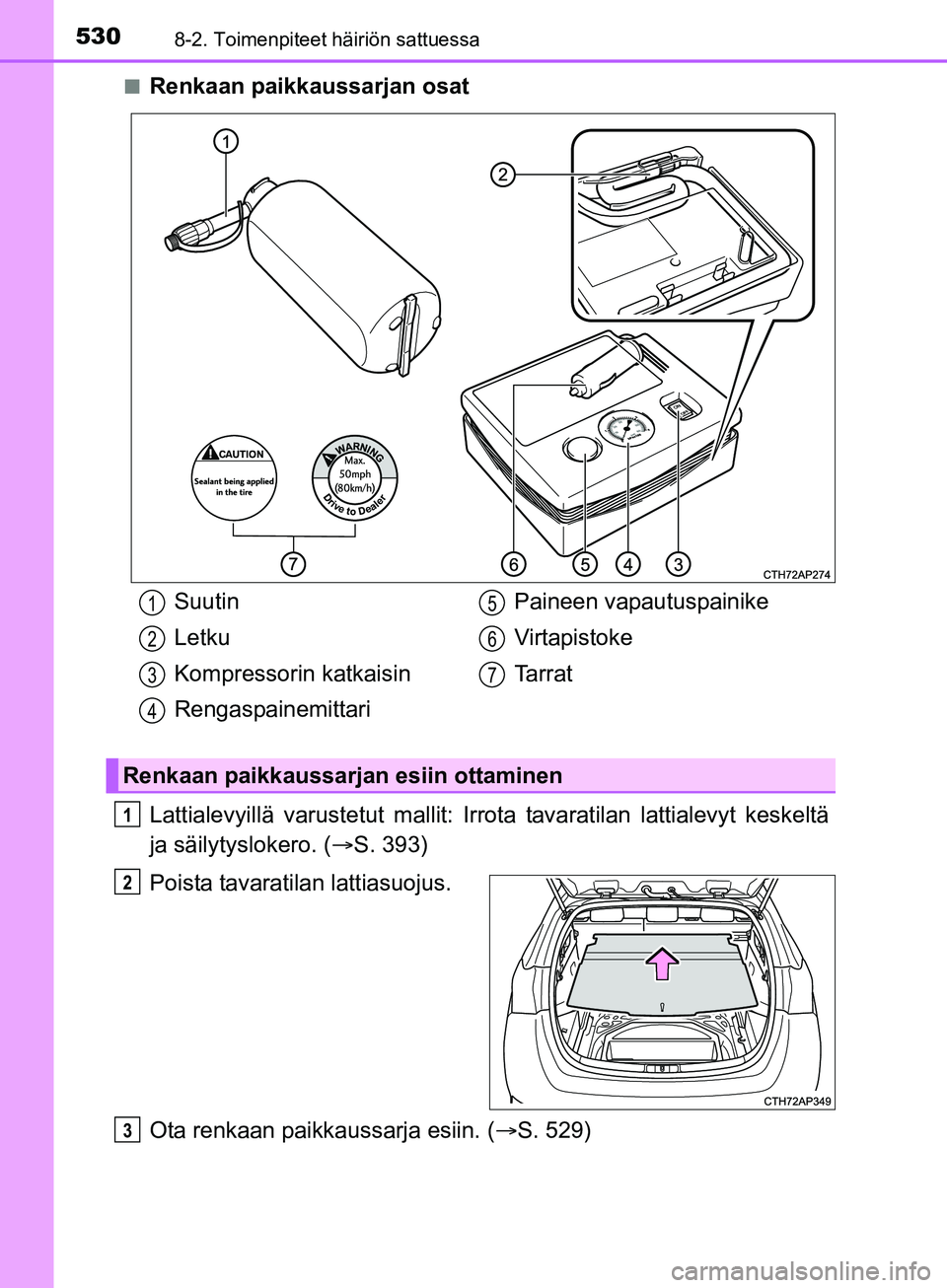

Renkaan paikkaussarjan osat
Lattialevyillä varustetut
mallit: Irrota tavaratilan lattialevyt keskeltä
ja säilytyslokero. ( S. 393)
Poista tavaratilan lattiasuojus.
Ota renkaan paikkaussarja esiin. ( ï‚®S. 529)
Suutin
Letku
Kompressorin katkaisin
Rengaspainemittari Paineen vapautuspainike
Virtapistoke
Ta r r a t1
2
3
4
5
6
7
Renkaan paikkaussarjan esiin ottaminen
1
2
3
