TOYOTA AURIS TOURING SPORTS 2017 Omistajan Käsikirja (in Finnish)

561

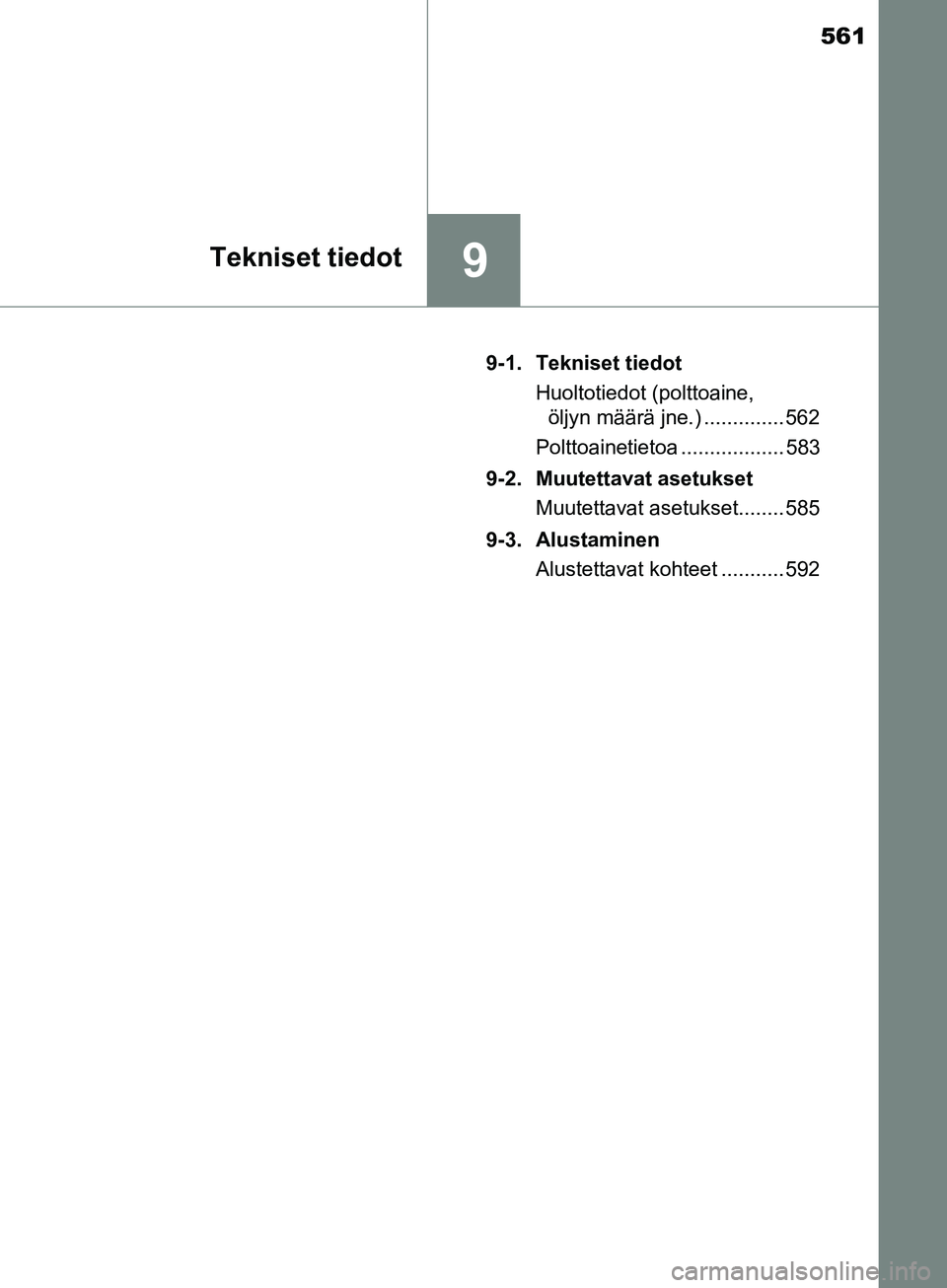

9Tekniset tiedot
OM12L13FI9-1. Tekniset tiedot
Huoltotiedot (polttoaine, öljyn määrä jne.) .............. 562
Polttoainetietoa .................. 583
9-2. Muutettavat asetukset Muutettavat asetukset........ 585
9-3. Alustaminen Alustettavat kohteet ........... 592
OM12L13FI.book Page 561 Thursday, January 26, 2017 6:07 PM

562
OM12L13FI
9-1. Tekniset tiedot

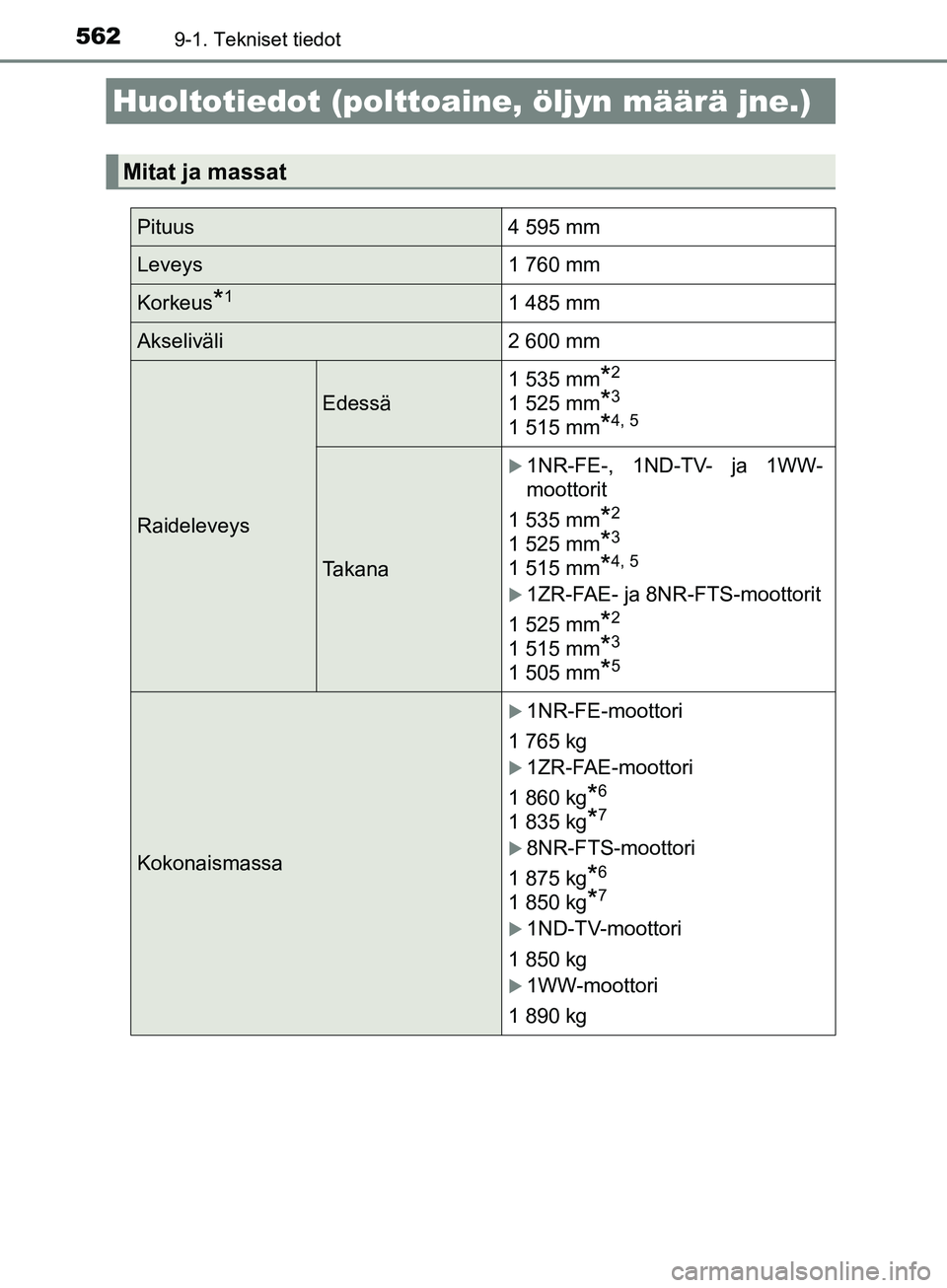

Huoltotiedot (polttoaine, öljyn määrä jne.)
Mitat ja massat
Pituus 4 595 mm
Leveys1 760 mm
Korkeus*11 485 mm
Akseliväli 2 600 mm
Raideleveys
Edessä1 535 mm
*2
1 525 mm*3
1 515 mm*4, 5
Takana
1NR-FE-, 1ND-TV- ja 1WW-
moottorit
1 535 mm
*2
1 525 mm*3
1 515 mm*4, 5
1ZR-FAE- ja 8NR-FTS-moottorit
1 525 mm
*2
1 515 mm*3
1 505 mm*5
Kokonaismassa
1NR-FE-moottori
1 765 kg
1ZR-FAE-moottori
1 860 kg
*6
1 835 kg*7
8NR-FTS-moottori
1 875 kg
*6
1 850 kg*7
1ND-TV-moottori
1 850 kg
1WW-moottori
1 890 kg
OM12L13FI.book Page 562 Thursday, January 26, 2017 6:07 PM

5639-1. Tekniset tiedot
OM12L13FI
9
Tekniset tiedot
*1: Kuormaamaton auto
*2: 195/65R15-renkailla varustetut autot
*3: 205/55R16-renkailla varustetut autot
*4: 215/45R17-renkailla varustetut autot
*5: 225/45R17-renkailla varustetut autot
*6: Multidrive-vaihteistolla varustetut autot
*7: Käsivalintaisella vaihteistolla varustetut autot

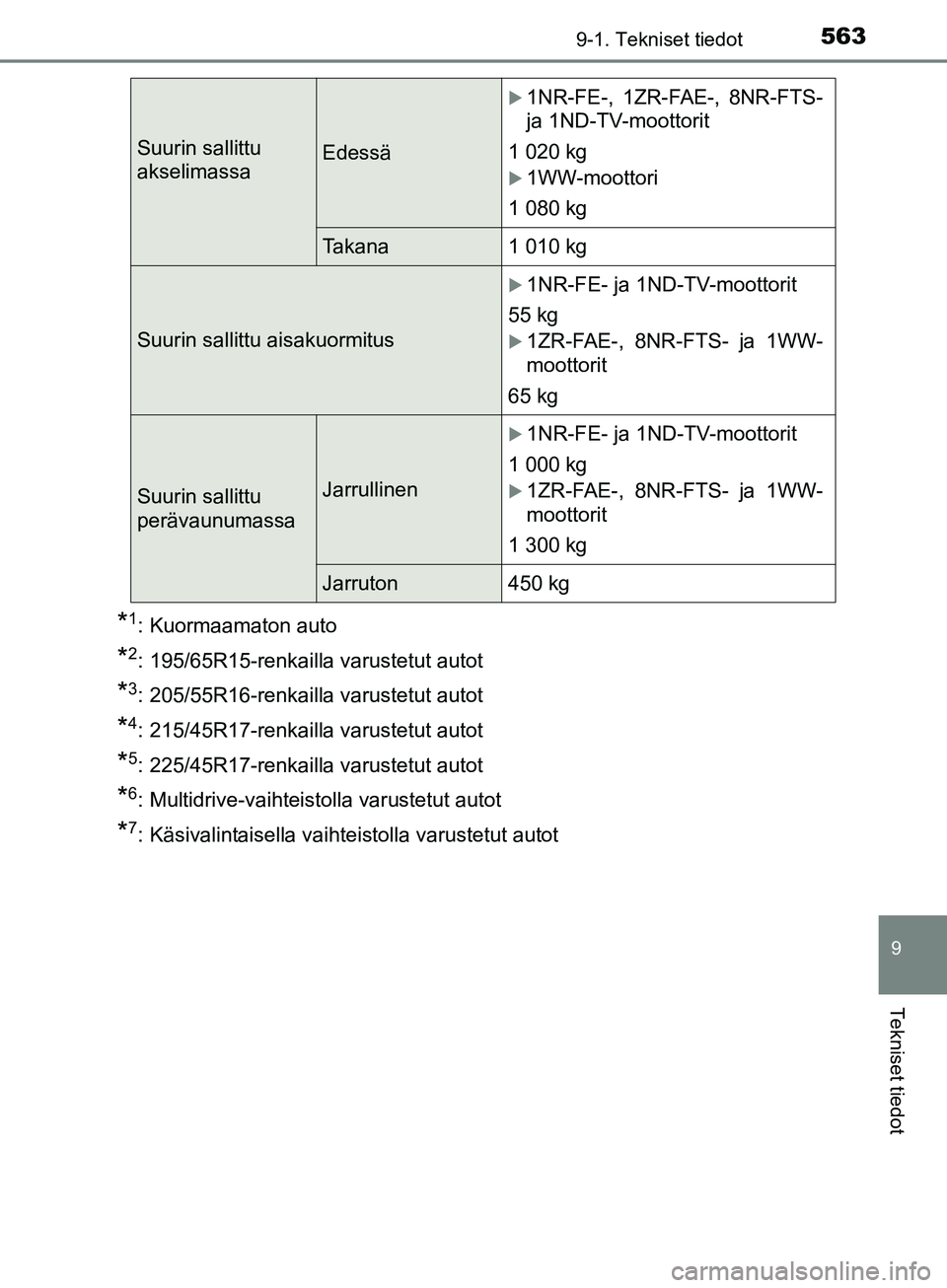

Suurin sallittu
akselimassa Edessä
1NR-FE-, 1ZR-FAE-, 8NR-FTS-
ja 1ND-TV-moottorit
1 020 kg
1WW-moottori
1 080 kg
Takana 1 010 kg
Suurin sallittu aisakuormitus
1NR-FE- ja 1ND-TV-moottorit
55 kg
1ZR-FAE-, 8NR-FTS- ja 1WW-
moottorit
65 kg
Suurin sallittu
perävaunumassaJarrullinen
1NR-FE- ja 1ND-TV-moottorit
1 000 kg
1ZR-FAE-, 8NR-FTS- ja 1WW-
moottorit
1 300 kg
Jarruton 450 kg
OM12L13FI.book Page 563 Thursday, January 26, 2017 6:07 PM

5649-1. Tekniset tiedot
OM12L13FIn

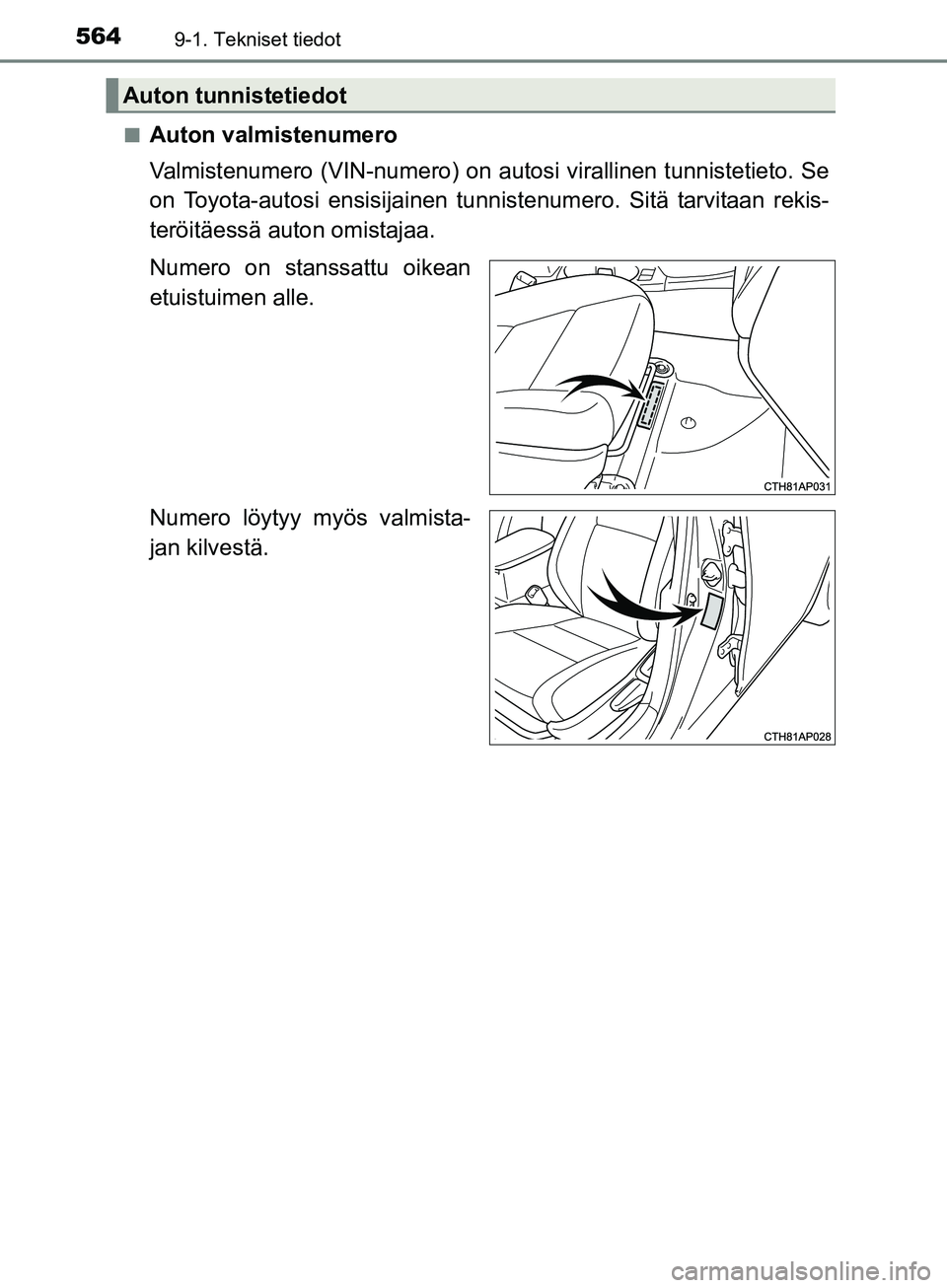

Auton valmistenumero
Valmistenumero (VIN-numero) on autosi virallinen tunnistetieto. Se
on Toyota-autosi ensisijainen tunn
istenumero. Sitä tarvitaan rekis-
teröitäessä auton omistajaa.
Numero on stanssattu oikean
etuistuimen alle.
Numero löytyy myös valmista-
jan kilvestä.
Auton tunnistetiedot
OM12L13FI.book Page 564 Thursday, January 26, 2017 6:07 PM

5659-1. Tekniset tiedot
OM12L13FI
9
Tekniset tiedot

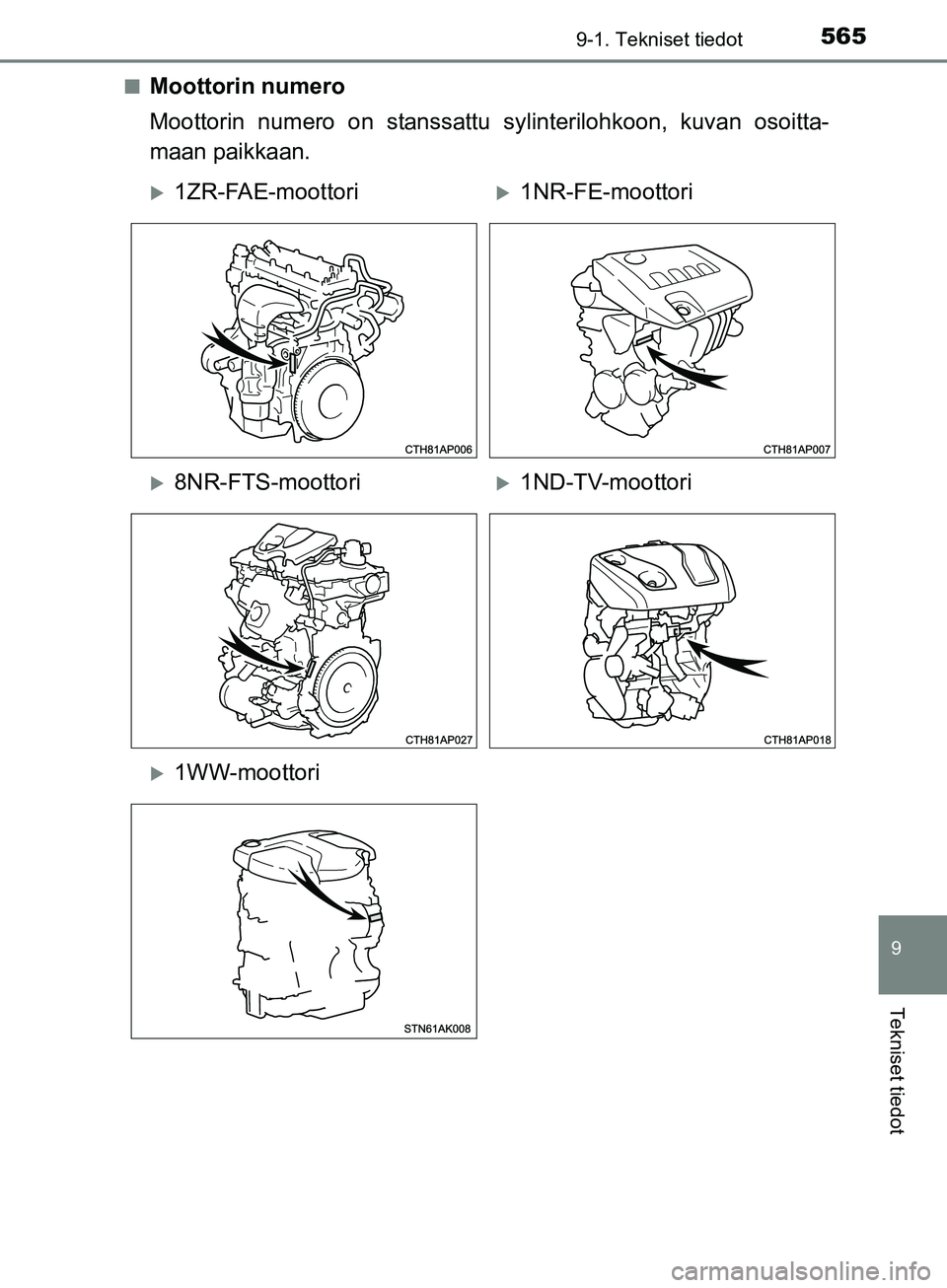

nMoottorin numero
Moottorin numero on stanssattu sylinterilohkoon, kuvan osoitta-
maan paikkaan.
1ZR-FAE-moottori1NR-FE-moottori
8NR-FTS-moottori1ND-TV-moottori
1WW-moottori
OM12L13FI.book Page 565 Thursday, January 26, 2017 6:07 PM

5669-1. Tekniset tiedot
OM12L13FI

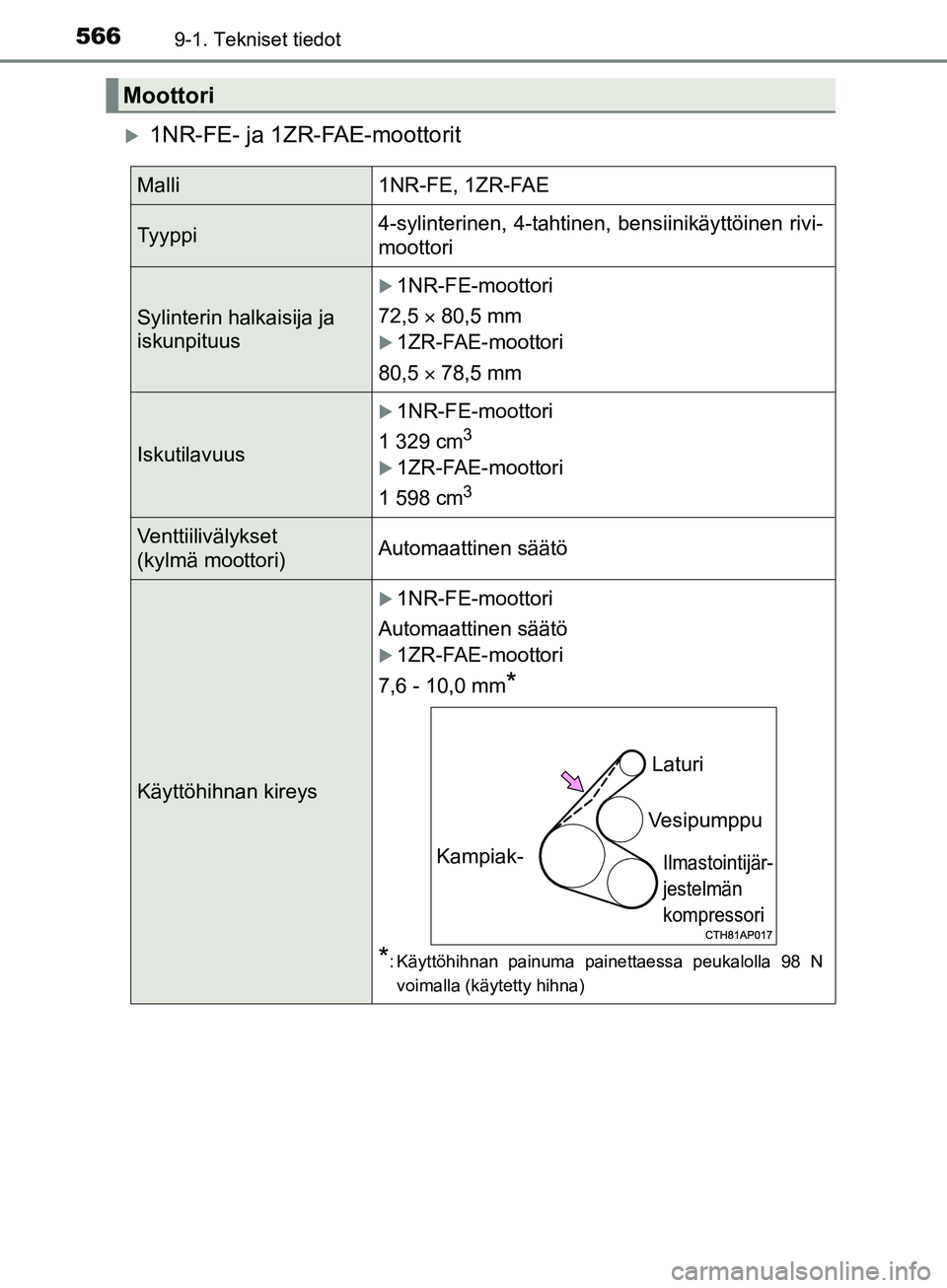

1NR-FE- ja 1ZR-FAE-moottorit
Moottori
Malli1NR-FE, 1ZR-FAE
Tyyppi4-sylinterinen, 4-tahtinen, bensiinikäyttöinen rivi-
moottori
Sylinterin halkaisija ja
iskunpituus
1NR-FE-moottori
72,5  80,5 mm
1ZR-FAE-moottori
80,5  78,5 mm
Iskutilavuus
1NR-FE-moottori
1 329 cm
3
1ZR-FAE-moottori
1 598 cm
3
Venttiilivälykset
(kylmä moottori)Automaattinen säätö
Käyttöhihnan kireys
1NR-FE-moottori
Automaattinen säätö
1ZR-FAE-moottori
7,6 - 10,0 mm
*
*
: Käyttöhihnan painuma painettaessa peukalolla 98 N voimalla (käytetty hihna)
Laturi
Vesipumppu
Ilmastointijär-
jestelmän
kompressoriKampiak-
OM12L13FI.book Page 566 Thursday, January 26, 2017 6:07 PM

5679-1. Tekniset tiedot
OM12L13FI
9
Tekniset tiedot

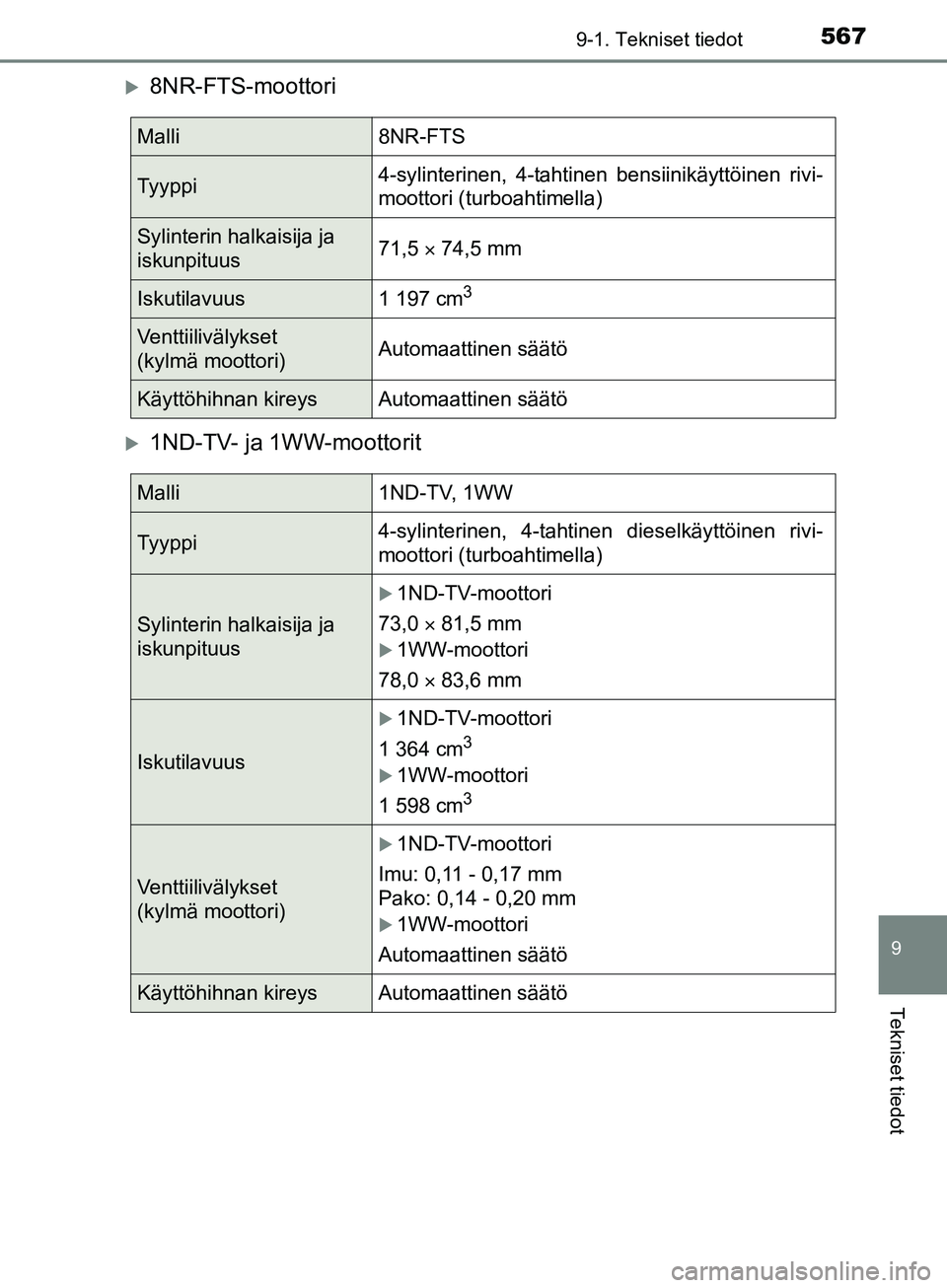

8NR-FTS-moottori
1ND-TV- ja 1WW-moottorit
Malli8NR-FTS
Tyyppi4-sylinterinen, 4-tahtinen bensiinikäyttöinen rivi-
moottori (turboahtimella)
Sylinterin halkaisija ja
iskunpituus71,5  74,5 mm
Iskutilavuus1 197 cm3
Venttiilivälykset
(kylmä moottori)Automaattinen säätö
Käyttöhihnan kireysAutomaattinen säätö
Malli 1ND-TV, 1WW
Tyyppi4-sylinterinen, 4-tahtinen dieselkäyttöinen rivi-
moottori (turboahtimella)
Sylinterin halkaisija ja
iskunpituus
1ND-TV-moottori
73,0  81,5 mm
1WW-moottori
78,0  83,6 mm
Iskutilavuus
1ND-TV-moottori
1 364 cm
3
1WW-moottori
1 598 cm
3
Venttiilivälykset
(kylmä moottori)
1ND-TV-moottori
Imu: 0,11 - 0,17 mm
Pako: 0,14 - 0,20 mm
1WW-moottori
Automaattinen säätö
Käyttöhihnan kireys Automaattinen säätö
OM12L13FI.book Page 567 Thursday, January 26, 2017 6:07 PM

5689-1. Tekniset tiedot
OM12L13FI
Bensiinimoottori
Dieselmoottori

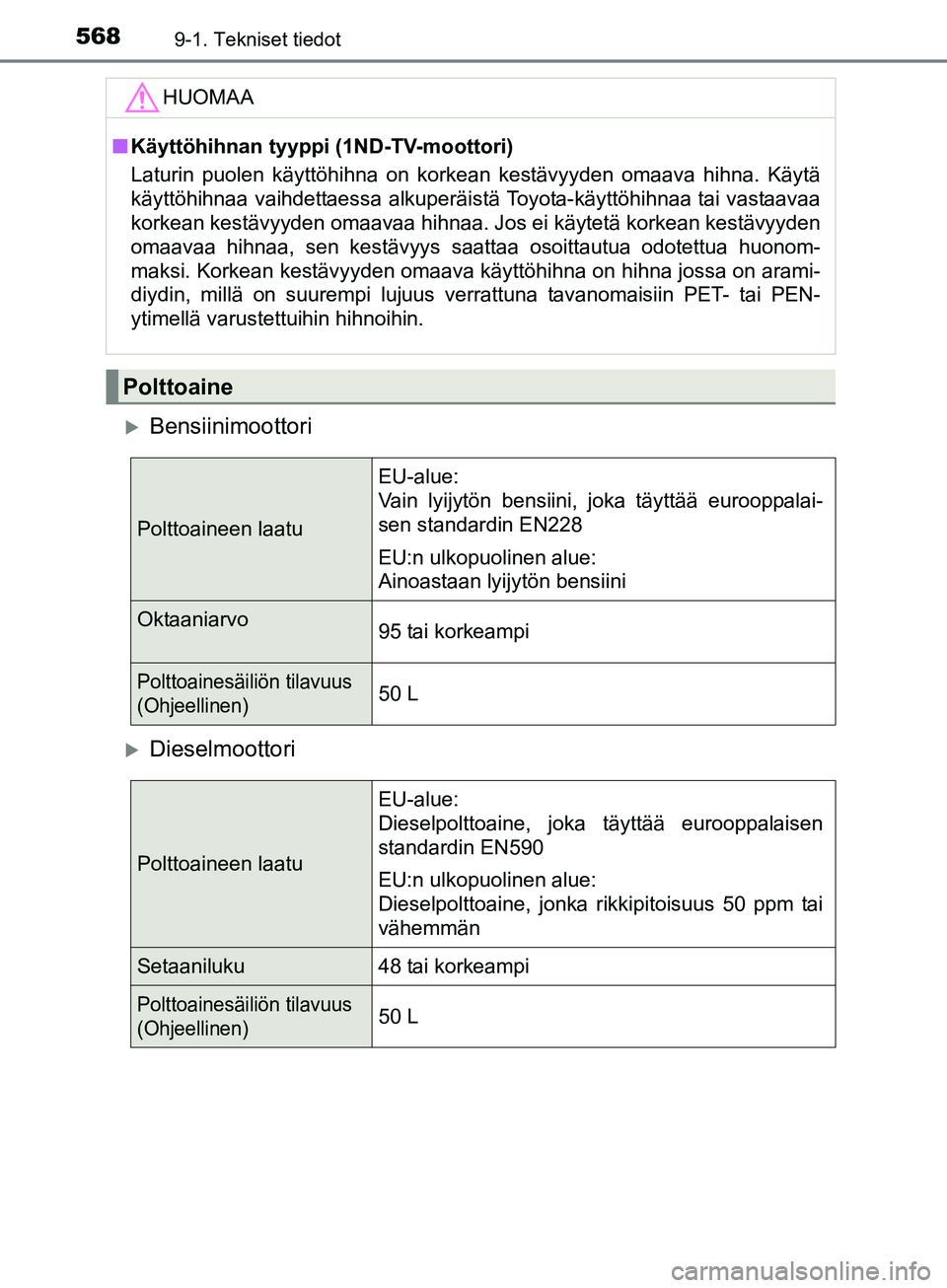

HUOMAA
nKäyttöhihnan tyyppi (1ND-TV-moottori)
Laturin puolen käyttöhihna on korkean kestävyyden omaava hihna.\
Käytä
käyttöhihnaa vaihdettaessa alkuperäistä Toyota-käyttöhihnaa tai vastaavaa
korkean kestävyyden omaavaa hihnaa. Jos ei käytetä korkean kestävyyden
omaavaa hihnaa, sen kestävyys saattaa osoittautua odotettua huonom-
maksi. Korkean kestävyyden omaava käyttöhihna on hihna jossa on arami-
diydin, millä on suurempi lujuus verrattuna tavanomaisiin PET- tai PEN-
ytimellä varustettuihin hihnoihin.
Polttoaine
Polttoaineen laatu
EU-alue:
Vain lyijytön bensiini, joka täyttää eurooppalai-
sen standardin EN228
EU:n ulkopuolinen alue:
Ainoastaan lyijytön bensiini
Oktaaniarvo95 tai korkeampi
Polttoainesäiliön tilavuus
(Ohjeellinen)50 L
Polttoaineen laatu
EU-alue:
Dieselpolttoaine, joka täyttää eurooppalaisen
standardin EN590
EU:n ulkopuolinen alue:
Dieselpolttoaine, jonka rikkipitoisuus 50 ppm tai
vähemmän
Setaaniluku48 tai korkeampi
Polttoainesäiliön tilavuus
(Ohjeellinen)50 L
OM12L13FI.book Page 568 Thursday, January 26, 2017 6:07 PM

5699-1. Tekniset tiedot
OM12L13FI
9
Tekniset tiedot
*: Öljytilavuus on ohjearvo, jota käytetään öljyä vaihdettaessa. Käytä moot-tori käyttölämpöiseksi ja sammuta se, odota vähintään 5 minuuttia ja tar-
kasta öljyn taso mittatikusta.
n
Öljyn valinta
1NR-FE- ja 1ZR-FAE-moottorit
Autosi moottorissa on Toyota Genuine Motor Oil -moottoriöljy.
Toyota suosittelee Toyota Genuine Motor Oil -moottoriöljyn käyttä-
mistä. Muita vastaavan laatuisi a öljyjä voidaan myös käyttää.
Öljyn laatu:
0W-20, 5W-30 ja 10W-30:
API-luokka SL "Energy-Conserving"-, SM "Energy-Conserving"-,
SN "Resource-Conserving"- tai ILSAC-moniasteöljy
15W-40:
API SL-, SM- tai SN-luokan moniasteöljy

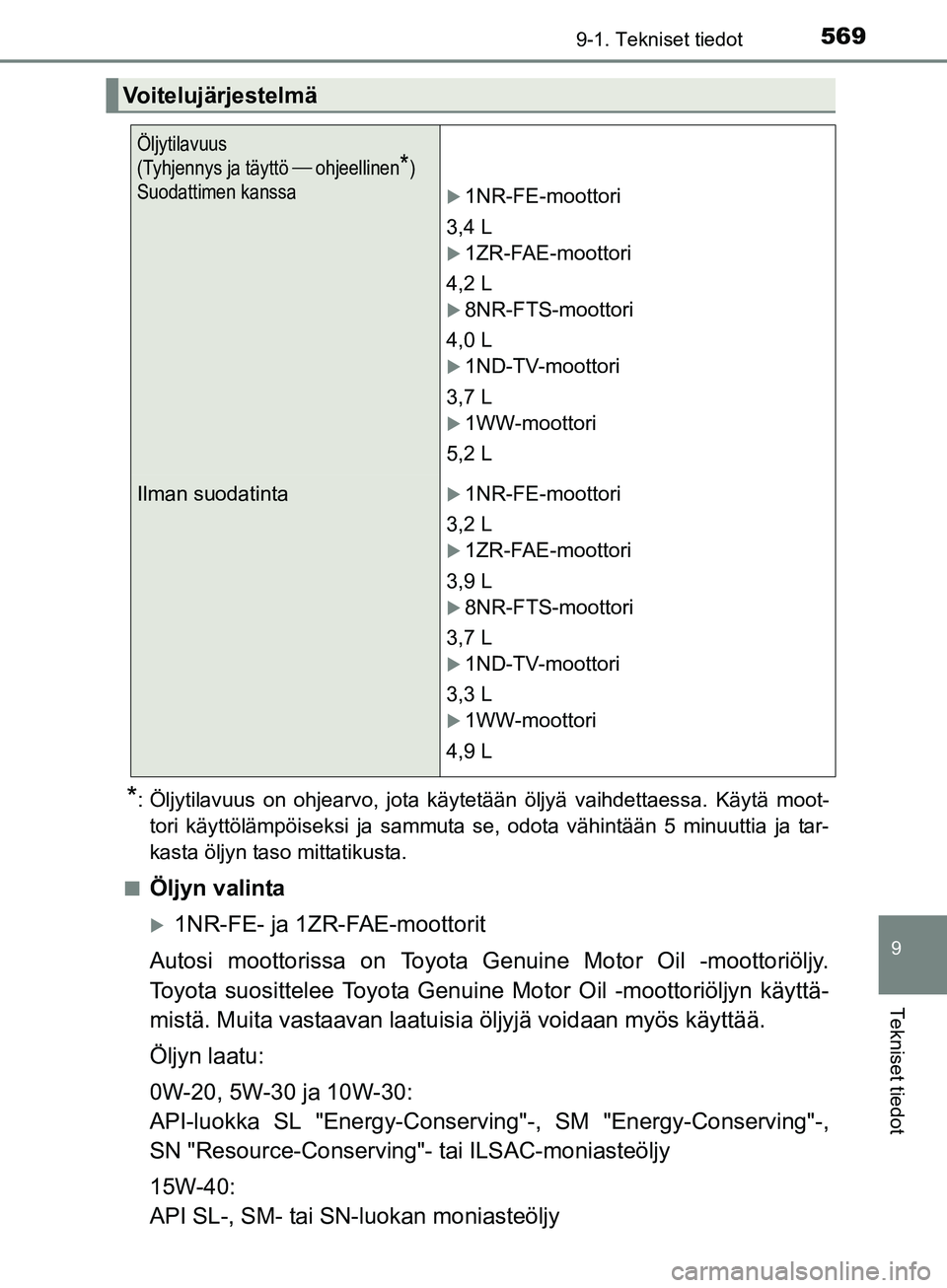

Voitelujärjestelmä
Öljytilavuus
(Tyhjennys ja täyttö
 ohjeellinen*)
Suodattimen kanssa
1NR-FE-moottori
3,4 L
1ZR-FAE-moottori
4,2 L
8NR-FTS-moottori
4,0 L
1ND-TV-moottori
3,7 L
1WW-moottori
5,2 L
Ilman suodatinta1NR-FE-moottori
3,2 L
1ZR-FAE-moottori
3,9 L
8NR-FTS-moottori
3,7 L
1ND-TV-moottori
3,3 L
1WW-moottori
4,9 L
OM12L13FI.book Page 569 Thursday, January 26, 2017 6:07 PM

5709-1. Tekniset tiedot
OM12L13FI

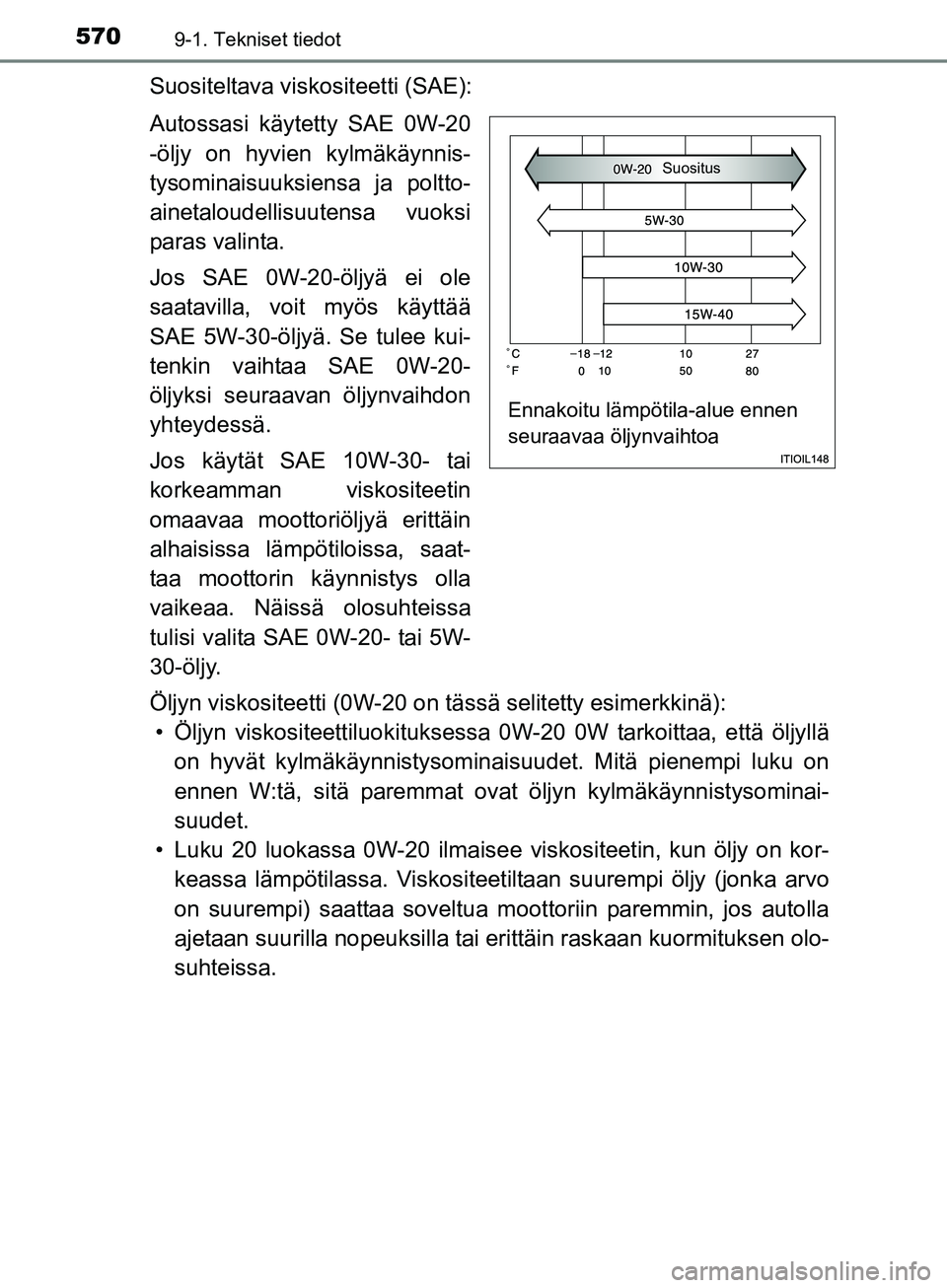

Suositeltava viskositeetti (SAE):
Autossasi käytetty SAE 0W-20
-öljy on hyvien kylmäkäynnis-
tysominaisuuksiensa ja poltto-
ainetaloudellisuutensa vuoksi
paras valinta.
Jos SAE 0W-20-öljyä ei ole
saatavilla, voit myös käyttää
SAE 5W-30-öljyä. Se tulee kui-
tenkin vaihtaa SAE 0W-20-
öljyksi seuraavan öljynvaihdon
yhteydessä.
Jos käytät SAE 10W-30- tai
korkeamman viskositeetin
omaavaa moottoriöljyä erittäin
alhaisissa lämpötiloissa, saat-
taa moottorin käynnistys olla
vaikeaa. Näissä olosuhteissa
tulisi valita SAE 0W-20- tai 5W-
30-öljy.
Öljyn viskositeetti (0W-20 on tässä selitetty esimerkkinä):
• Öljyn viskositeettiluok ituksessa 0W-20 0W tarkoittaa, että öljyllä
on hyvät kylmäkäynnistysominaisu udet. Mitä pienempi luku on
ennen W:tä, sitä paremmat ovat öljyn kylmäkäynnistysominai-
suudet.
• Luku 20 luokassa 0W-20 ilmaisee viskositeetin, kun öljy on kor-
keassa lämpötilassa. Vi skositeetiltaan suurempi öljy (jonka arvo
on suurempi) saattaa soveltua moottoriin paremmin, jos autolla
ajetaan suurilla nopeuksilla tai erittäin raskaan kuormituksen olo-
suhteissa.
Ennakoitu lämpötila-alue ennen
seuraavaa öljynvaihtoa
Suositus
