7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie441
7
Obs∏uga techniczna i konserwacja
Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest prawid∏owo zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa mo˝e niespodziewanie unieÊç si´
podczas jazdy, doprowadzajàc do wypadku, w wyniku którego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Po podparciu pokrywy silnika drà˝kiem podporowym
Nale˝y upewniç si´, czy pokrywa silnika zosta∏a prawid∏owo podpar ta drà˝-
kiem podporowym i zabezpieczona przed przypadkowym opadni´ciem na
g∏ow´ lub innà cz´Êç cia∏a.
Podczas zamykania pokrywy silnika
Przed zamkni´ciem pokrywy silnika nale˝y upewniç si´, ˝e drà˝ek podpo-
rowy zosta∏ umieszczony w odpowiednim zaczepie. Zamkni´cie pokrywy
silnika z niezabezpieczonym drà˝kiem podporowym mo˝e doprowadziç do
jej wygi´cia.
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 441 (Black plate)

óZ przodu
óZ ty∏u
4427-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

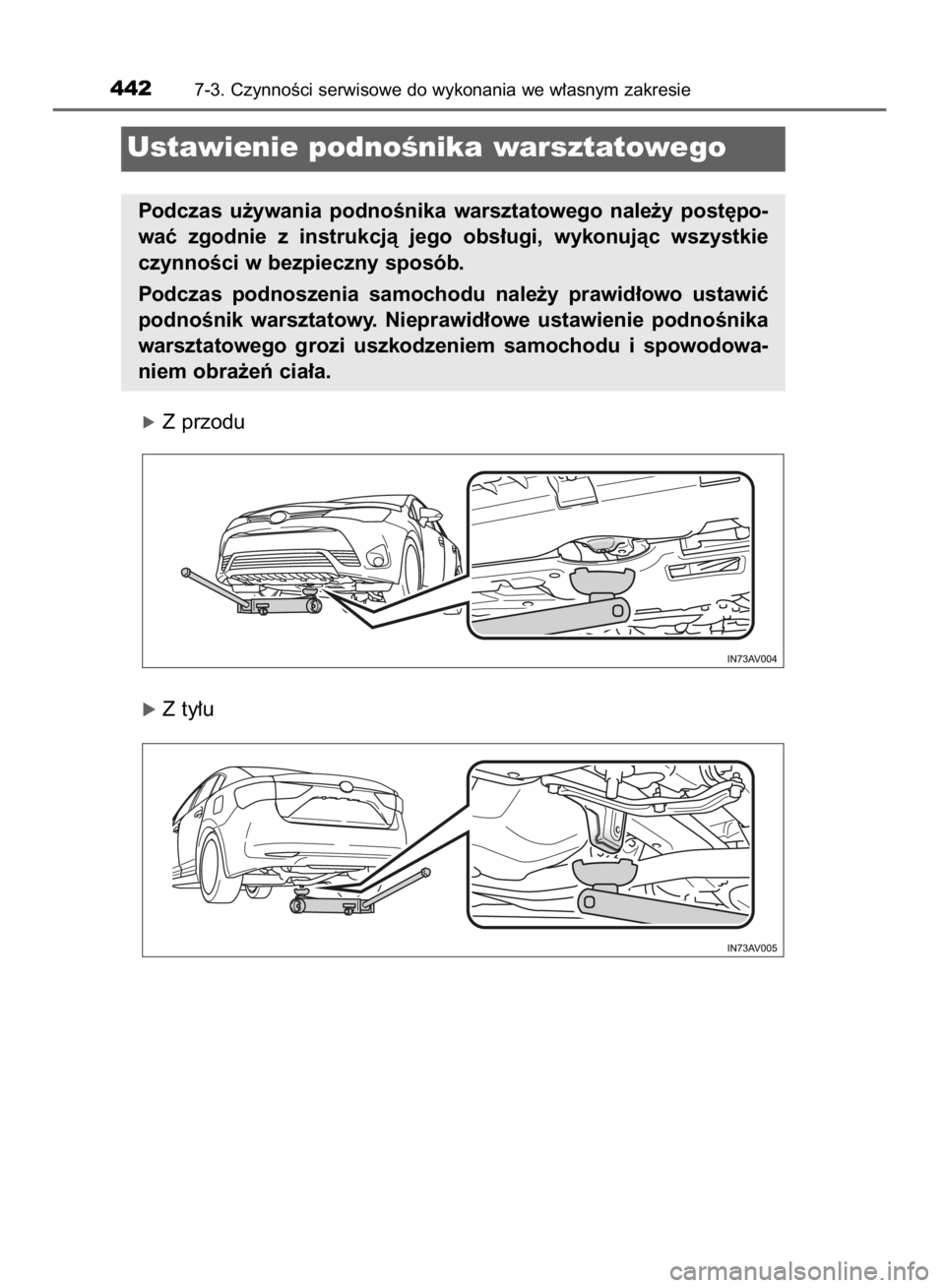

Ustawienie podnoÊnika warsztatowego
Podczas u˝ywania podnoÊnika warsztatowego nale˝y post´po-
waç zgodnie z instrukcjà jego obs∏ugi, wykonujàc wszystkie
czynnoÊci w bezpieczny sposób.
Podczas podnoszenia samochodu nale˝y prawid∏owo ustawiç
podnoÊnik warsztatowy. Nieprawid∏owe ustawienie podnoÊnika
warsztatowego grozi uszkodzeniem samochodu i spowodowa-
niem obra˝eƒ cia∏a.
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 442 (Black plate)

ó Wersje z silnikiem o zap∏onie iskrowym
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie443
7
Obs∏uga techniczna i konserwacja
Komora silnikowa
Zbiornik p∏ynu do spryskiwaczy
(
S. 456)
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia silnika
(
S. 451)
Korek wlewu oleju do silnika
(
S. 448)
Miarka poziomu oleju
silnikowego (
S. 446)Akumulator (
S. 453)
Skrzynka bezpieczników
(
S. 485)
Elektryczny wentylator
ch∏odnicy
Skraplacz (
S. 453)
Ch∏odnica (
S. 453)
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 443 (Black plate)

ó Wersje z silnikiem o zap∏onie samoczynnym
4447-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zbiornik p∏ynu do spryskiwaczy
(
S. 456)
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia
silnika (
S. 451)
Korek wlewu oleju do silnika
(
S. 448)
Miarka poziomu oleju
silnikowego (
S. 446)
Filtr paliwa (
>S. 457)Skrzynka bezpieczników
(
S. 485)
Akumulator (
S. 453)
Elektryczne wentylatory
ch∏odnicy
Skraplacz (
S. 453)
Ch∏odnica powietrza
do∏adowujàcego (
S. 453)
Ch∏odnica (
S. 453)
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 444 (Black plate)

Zdejmowanie os∏ony komory silnikowej
Mocowanie spinek
Obróciç centralny trzpieƒ
Wypchnàç centralny trzpieƒ
Wsunàç w otwór
Nacisnàç
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie445
7
Obs∏uga techniczna i konserwacja
Os∏ona komory silnikowej
Po zainstalowaniu os∏ony komory silnikowej
Nale˝y upewniç si´, ˝e os∏ona komory silnikowej jest bezpiecznie zainsta-
lowana, tak jak fabrycznie.
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 445 (Black plate)

Poziom oleju sprawdza si´ za pomocà miarki przy wy∏àczonym silniku,
gdy jest on rozgrzany do temperatury roboczej.
Sprawdzanie poziomu oleju w silniku
Zaparkowaç samochód w miejscu o równym, poziomym pod∏o˝u.
Rozgrzaç silnik, a nast´pnie, po jego wy∏àczeniu, odczekaç mini-
mum 5 minut, umo˝liwiajàc Êciekni´cie oleju na spód silnika.
Wyciàgnàç miark´, trzymajàc szmatk´ pod jej koƒcówkà.
óWersje z silnikiem o zap∏onie
iskrowym
Wytrzeç miark´ do sucha.
Miarka p∏aska: Z powrotem wsunàç ca∏kowicie miark´.
Miarka z wypustkami: Z po-
wrotem wsunàç ca∏kowicie
miark´ z wypustkami (
na ilustracji) skierowanymi
w kierunku silnika.
4
3
2
1
4467-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Olej w silniku
óWersje z silnikiem o zap∏onie
samoczynnym
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 446 (Black plate)

Ponownie wyciàgnàç miark´ i trzymajàc szmatk´ pod jej koƒcówkà,
odczytaç poziom oleju.
Poziom minimalny
Poziom prawid∏owy
Poziom maksymalny
óMiarka p∏askaóMiarka z wypustkami (typ A)
óMiarka z wypustkami (typ B)
Kszta∏t miarki mo˝e si´ ró˝niç w zale˝noÊci od typu samochodu lub typu
silnika.
Wytrzeç miark´ do sucha i wsunàç jà ca∏kowicie z powrotem.6
5
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie447
7
Obs∏uga techniczna i konserwacja
Strona pomiarowa
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 447 (Black plate)

Dolewanie oleju
Je˝eli Êlad oleju jest poni˝ej lub prawie na poziomie kreski oznacza-
jàcej poziom minimalny, dolaç oleju silnikowego takiego samego
rodzaju, jaki znajduje si´ w silniku.
Przed dolaniem oleju nale˝y
sprawdziç jego rodzaj oraz przy-
gotowaç potrzebne narz´dzia.
Zdjàç korek wlewu oleju, odkr´cajàc go w kierunku przeciwnym
do ruchu wskazówek zegara.
Dolewaç olej ma∏ymi porcjami, kontrolujàc jego poziom za pomocà
miarki.
Na∏o˝yç korek wlewu oleju i dokr´ciç zgodnie z ruchem wskazówek
zegara.
Zu˝ycie oleju silnikowego
Podczas jazdy zu˝ywana jest pewna iloÊç oleju silnikowego. W nast´pujàcych
sytuacjach zu˝ycie oleju mo˝e wzrosnàç, a olej trzeba b´dzie uzupe∏niç po-
mi´dzy przeglàdami okresowymi.
Gdy silnik jest nowy, np. bezpoÊrednio po zakupie pojazdu lub po wymianie
silnika.
Je˝eli zostanie u˝yty olej o niskiej jakoÊci lub o niew∏aÊciwej lepkoÊci.
Podczas jazdy z du˝ymi pr´dkoÊciami lub z du˝ym obcià˝eniem, podczas
holowania lub podczas cz´stego przyspieszania i hamowania.
Je˝eli silnik pracuje przez d∏u˝szy czas na biegu ja∏owym lub podczas cz´stej
jazdy w ruchu ulicznym o du˝ym nat´˝eniu.
3
2
1
4487-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Gatunek olejuS. 602
Narz´dziaCzysty lejek IloÊç oleju
(poziom
minimalny
poziom
maksymalny)Wersje z silni-
kiem o zap∏onie
iskrowym1,5 L
Wersje z silni-
kiem o zap∏onie
samoczynnym1,3 L
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 448 (Black plate)

Po wymianie oleju w silniku (wersje z silnikiem o zap∏onie samoczynnym)
Konieczne jest wyzerowanie uk∏adu kontrolnego wymiany oleju. W tym celu
nale˝y wykonaç nast´pujàce czynnoÊci:
Prze∏àczyç wyÊwietlacz do pozycji licznika przebiegu dziennego (
S. 107),
a nast´pnie wy∏àcznik zap∏onu prze∏àczyç w pozycj´ „ON” (wersje z me-
chanicznym kluczykiem) lub przyciskiem rozruchu wybraç stan IGNITION
ON (wersje z elektronicznym kluczykiem).
Wy∏àcznik zap∏onu prze∏àczyç w pozycj´ „LOCK” (wersje z mechanicznym
kluczykiem) lub przyciskiem rozruchu wybraç stan wy∏àczony (wersje
z elektronicznym kluczykiem).
Naciskajàc przycisk prze∏àczania wskazaƒ wyÊwietlacza „TRIP”, wy∏àcznik
zap∏onu prze∏àczyç w pozycj´ „ON” (wersje z mechanicznym kluczykiem) lub
przyciskiem rozruchu wybraç stan IGNITION ON (wersje z elektronicznym
kluczykiem), a na wyÊwietlaczu pojawi si´ komunikat pokazany na ilustracji.
óWersje z wyÊwietlaczem monochromatycz-
nym
ó Wersje z wyÊwietlaczem kolorowym
Przytrzymaç wciÊni´ty przycisk, do momentu a˝ licznik przebiegu poka˝e
war toÊç „00000” wskazujàcà zakoƒczenie zerowania uk∏adu kontrolnego
wymiany oleju.
4
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie449
7
Obs∏uga techniczna i konserwacja
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 449 (Black plate)

4507-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zu˝yty olej silnikowy
Zu˝yty olej silnikowy zawiera potencjalnie niebezpieczne dla zdrowia
zwiàzki, mogàce wywo∏ywaç podra˝nienia lub choroby skóry, np. stany
zapalne lub nowotwory skóry. Dlatego nale˝y uwa˝aç, aby nie nara˝aç
si´ na zbyt d∏ugi lub zbyt cz´sty kontakt z przepracowanym olejem. Pla-
my oleju na r´kach mo˝na usuwaç, myjàc je dok∏adnie myd∏em i wodà.
Zu˝ytego oleju silnikowego oraz filtrów oleju nale˝y pozbywaç si´ w bez-
pieczny i zgodny z przepisami sposób, z zachowaniem wymogów ochro-
ny Êrodowiska. Nie wolno wrzucaç filtrów do zwyk∏ych pojemników na
Êmieci, wylewaç oleju do kanalizacji ani rozlewaç go na ziemi. W celu
uzyskania informacji na temat sposobów przekazywania do wtórnego
przetworzenia oraz miejsc sk∏adowania przepracowanych olejów silniko-
wych i filtrów najlepiej skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub najbli˝szym warsztatem samochodowym.
Nie pozostawiaç zu˝ytego oleju w miejscach, do których majà dost´p dzieci.
W celu unikni´cia ryzyka powa˝nego uszkodzenia silnika
Poziom oleju w silniku nale˝y regularnie kontrolowaç.
Podczas wymiany oleju silnikowego
Nie dopuszczaç do rozlania oleju na elementy samochodu.
Nie wlewaç oleju powy˝ej poziomu maksymalnego, poniewa˝ jest to
szkodliwe dla silnika.
Po ka˝dym dolaniu oleju sprawdziç jego poziom za pomocà miarki.
Korek wlewu oleju powinien byç prawid∏owo dokr´cony.
Olej w silniku (wersje z silnikiem o zap∏onie samoczynnym)
U˝ycie oleju silnikowego innego ni˝ oryginalny olej „Toyota Genuine Motor
Oil 5W-30 Premium Fuel Economy for 1WW/2WW engines” lub jego odpo-
wiednik mo˝e doprowadziç do uszkodzenia silnika.
Je˝eli nie jest dost´pny oryginalny olej „Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 1WW/2WW engines” lub jego odpowiednik, do
uzupe∏nienia mo˝na u˝yç maksymalnie 1,0 L oleju silnikowego ACEA C3.
Dozwolone sà jedynie oleje o lepkoÊci 0W-30, 5W-30, 0W-40 i 5W-40.
(
S. 606)
