Zdemontowaç obudow´ filtra.
óWersje z kierownicà po lewej
stronie
Wyjàç filtr i zamontowaç nowy.
Znaki „↑UP” na filtrze powinny
byç skierowane do góry.
Cz´stotliwoÊç sprawdzania filtra
Filtr powietrza doprowadzanego do kabiny nale˝y sprawdzaç i wymieniaç
zgodnie z planem obs∏ugi okresowej. W regionach o znacznym zapyleniu po-
wietrza lub o du˝ym nat´˝eniu ruchu drogowego konieczna mo˝e byç jego
cz´stsza wymiana. (Szczegó∏owe informacje dotyczàce obs∏ugi okresowej
podane sà w ksià˝ce gwarancyjnej samochodu.)
Znaczne os∏abienie wydajnoÊci nawiewu powietrza w kabinie
Mo˝e to oznaczaç zanieczyszczenie filtra. Sprawdziç i w razie potrzeby wymie-
niç filtr.
5
4
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie481
7
Obs∏uga techniczna i konserwacja
óWersje z kierownicà po prawej
stronie
Korzystanie z uk∏adu klimatyzacji
Filtr powietrza doprowadzanego do kabiny powinien byç zawsze zamonto-
wany.
U˝ywanie uk∏adu klimatyzacji bez zamontowanego filtra mo˝e doprowadziç
do jego uszkodzenia.
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 481 (Black plate)

Ârubokr´t z p∏askà koƒcówkà
Ma∏y Êrubokr´t z koƒcówkà krzy˝owà
Bateria litowa
Wersje z mechanicznym kluczykiem: CR2016
Wersje z elektronicznym kluczykiem: CR1632
óWersje z mechanicznym kluczykiem
Odchyliç pokryw´.
W∏o˝yç koƒcówk´ Êrubokr´ta
w otwór i nacisnàç do do∏u.
W celu unikni´cia uszkodzenia
kluczyka owinàç koƒcówk´ Êru-
bokr´ta szmatkà.
Zdjàç pokryw´.
W∏o˝yç koƒcówk´ Êrubokr´ta
w dolnà cz´Êç kluczyka i naci-
snàç do do∏u.
2
1
4827-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Bezprzewodowe zdalne sterowanie/bateria
w elektronicznym kluczyku
Roz∏adowanà bateri´ nale˝y wymieniç na nowà.
Niezb´dne narz´dzia i materia∏y:
Wymiana baterii
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 482 (Black plate)

Wyjàç roz∏adowanà bateri´.
Nowà bateri´ w∏o˝yç biegunem
„+” do góry.
óWersje z elektronicznym kluczykiem
Wyjàç mechaniczny kluczyk.
Zdjàç pokryw´.
W celu unikni´cia uszkodzenia
kluczyka owinàç koƒcówk´ Êru-
bokr´ta szmatkà.
Wyjàç roz∏adowanà bateri´.
Nowà bateri´ w∏o˝yç biegunem
„+” do góry.
3
2
1
3
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie483
7
Obs∏uga techniczna i konserwacja
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 483 (Black plate)

Objawy roz∏adowania baterii
Roz∏adowanie baterii mogà sygnalizowaç nast´pujàce objawy:
Nieprawid∏owe dzia∏anie elektronicznego kluczyka (w niektórych wersjach)
oraz bezprzewodowego zdalnego sterowania.
Skrócenie zasi´gu dzia∏ania.
W∏aÊciwa bateria litowa
Wersje z mechanicznym kluczykiem: CR2016
Wersje z elektronicznym kluczykiem: CR1632
Baterie te sà do nabycia w autoryzowanej stacji obs∏ugi Toyoty lub innym
specjalistycznym warsztacie, a tak˝e u zegarmistrza bàdê w sklepie foto-
graficznym.
Zu˝ytà bateri´ nale˝y wymieniç na nowà tego samego typu lub zalecany
przez producenta samochodu zamiennik.
Zu˝ytych baterii nale˝y pozbyç si´ w sposób zgodny z przepisami.
4847-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Bateria i wymontowane cz´Êci
Elementy te sà niewielkich rozmiarów i w razie po∏kni´cia przez dziecko
mogà spowodowaç zad∏awienie. Nale˝y je zabezpieczyç przed dost´pem
dzieci. Nieprzestrzeganie tych zasad mo˝e spowodowaç Êmierç lub powa˝ne
obra˝enia cia∏a.
Certyfikat dotyczàcy baterii litowej
W PRZYPADKU ZASTOSOWANIA NIEW¸AÂCIWEGO TYPU BATERII
ISTNIEJE RYZYKO JEJ EKSPLOZJI. ZU˚YTEJ BATERII NALE˚Y PO-
ZBYå SI¢ ZGODNIE Z ZALECENIAMI.
Prawid∏owa wymiana baterii
Ze wzgl´dów bezpieczeƒstwa podczas wymiany baterii nale˝y przestrzegaç
poni˝szych zaleceƒ:
Nie dotykaç baterii wilgotnymi d∏oƒmi.
Wilgoç mo˝e spowodowaç korozj´.
Nie dotykaç ani nie poruszaç ˝adnych elementów wewnàtrz nadajnika
bezprzewodowego zdalnego sterowania.
Nie wyginaç styków elektrycznych gniazda baterii.
CzynnoÊç tà nale˝y wykonaç w czystym otoczeniu, aby wn´trze kluczyka
nie uleg∏o zanieczyszczeniu, np. olejem.
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 484 (Black plate)

Wy∏àcznik zap∏onu prze∏àczyç w pozycj´ „LOCK” (wersje z mecha-
nicznym kluczykiem) lub przyciskiem rozruchu wybraç stan wy∏à-
czony (wersje z elektronicznym kluczykiem).
Otworzyç skrzynk´ bezpieczników.
óKomora silnikowa
Wcisnàç zaczep i unoszàc do
góry, zdjàç pokryw´.
óDeska rozdzielcza po stronie kierowcy (typ A) (wersje z kierownicà
po lewej stronie)
Zdjàç pokryw´.
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie485
7
Obs∏uga techniczna i konserwacja
Sprawdzanie i wymiana bezpieczników
Gdy którekolwiek z urzàdzeƒ elektrycznych w samochodzie nie
dzia∏a, mo˝e to oznaczaç przepalenie bezpiecznika. Nale˝y wtedy
sprawdziç i w razie potrzeby wymieniç bezpieczniki.
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 485 (Black plate)

óDeska rozdzielcza po stronie kierowcy (typ B) (wersje z kierownicà
po lewej stronie)
Zdemontowaç schowek na monety.
óDeska rozdzielcza po stronie pasa˝era (typ A) (wersje z kierownicà
po prawej stronie)
Zdjàç os∏on´.
Zdjàç pokryw´.
4867-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 486 (Black plate)

óDeska rozdzielcza po stronie pasa˝era (typ B) (wersje z kierownicà
po prawej stronie)
Otworzyç schowek w desce roz-
dzielczej. Od∏àczyç amor tyzator.
Âcisnàç schowek po obu stronach
w celu roz∏àczenia bocznych za-
czepów.
Wyjàç bezpiecznik, pos∏ugujàc
si´ przeznaczonymi do tego
celu szczypcami.
3
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie487
7
Obs∏uga techniczna i konserwacja
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 487 (Black plate)

Sprawdziç, czy bezpiecznik jest przepalony.
Sprawny
Przepalony
Typ A i B
Przepalony bezpiecznik nale˝y zastàpiç nowym o takim samym
pràdzie znamionowym. Pràdy znamionowe podane sà na pokrywie
skrzynki bezpieczników.
Typ C i D
Skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
óTyp AóTyp B
óTyp CóTyp D
4
4887-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 488 (Black plate)

Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika dane Êwiat∏a nadal nie dzia∏ajà, konieczna
mo˝e byç wymiana ˝arówki. (
S. 490)
Je˝eli nowy bezpiecznik w krótkim czasie ponownie ulegnie przepaleniu,
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi sprawdzenie samochodu.
W razie przecià˝enia obwodu elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby ulega∏y przepaleniu zanim dojdzie do
uszkodzenia przewodów elektrycznych.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie489
7
Obs∏uga techniczna i konserwacja
W celu unikni´cia ryzyka awarii i po˝aru samochodu
Nale˝y przestrzegaç podanych zaleceƒ.
Nieprzestrzeganie ich mo˝e doprowadziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bezpiecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczników ani skrzynki bezpieczników.
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia instalacji elektrycznej jak najszybciej
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi ustalenie i usuni´cie usterki.
10 IO AVENSIS OM20C20E 10/4/15 9:24 Page 489 (Black plate)

Sprawdziç moc wymienianej ˝arówki. (S. 615)
S. 445
Z przodu
4907-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
˚arówki
˚arówki wyszczególnione poni˝ej mo˝na wymieniaç samodzielnie.
Poziom trudnoÊci wymiany ˝arówki zale˝y od tego, którà ˝arówk´
wymieniamy. Je˝eli wymiana danej ˝arówki jest zbyt skomplikowa-
na, nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
Przed wymianà ˝arówki
Zdejmowanie os∏ony komory silnikowej

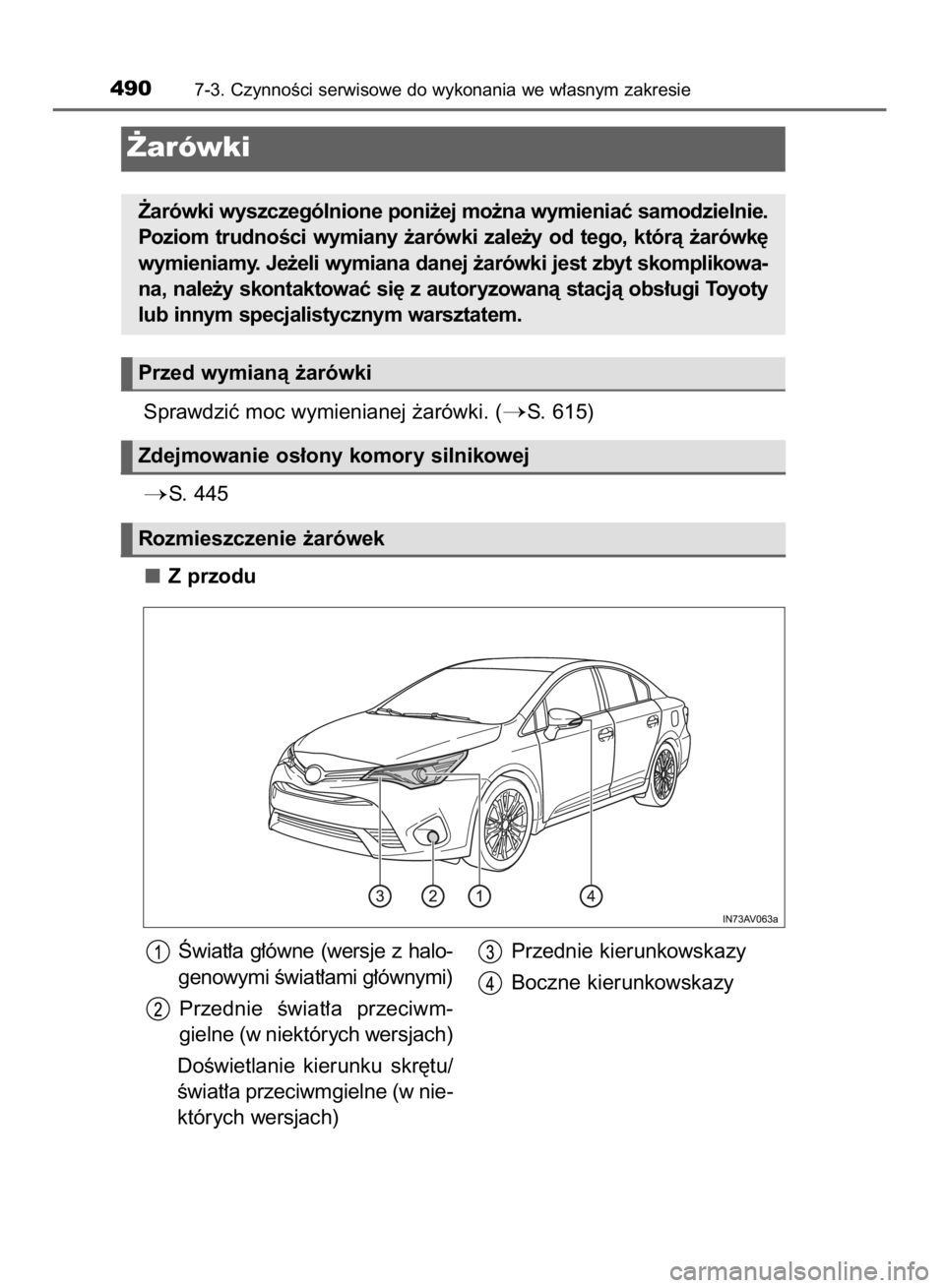

Rozmieszczenie ˝arówek
Âwiat∏a g∏ówne (wersje z halo-
genowymi Êwiat∏ami g∏ównymi)
Przednie Êwiat∏a przeciwm-
gielne (w niektórych wersjach)
DoÊwietlanie kierunku skr´tu/
Êwiat∏a przeciwmgielne (w nie-
których wersjach)Przednie kierunkowskazy
Boczne kierunkowskazy
