TOYOTA AVENSIS 2016 Bruksanvisningar (in Swedish)

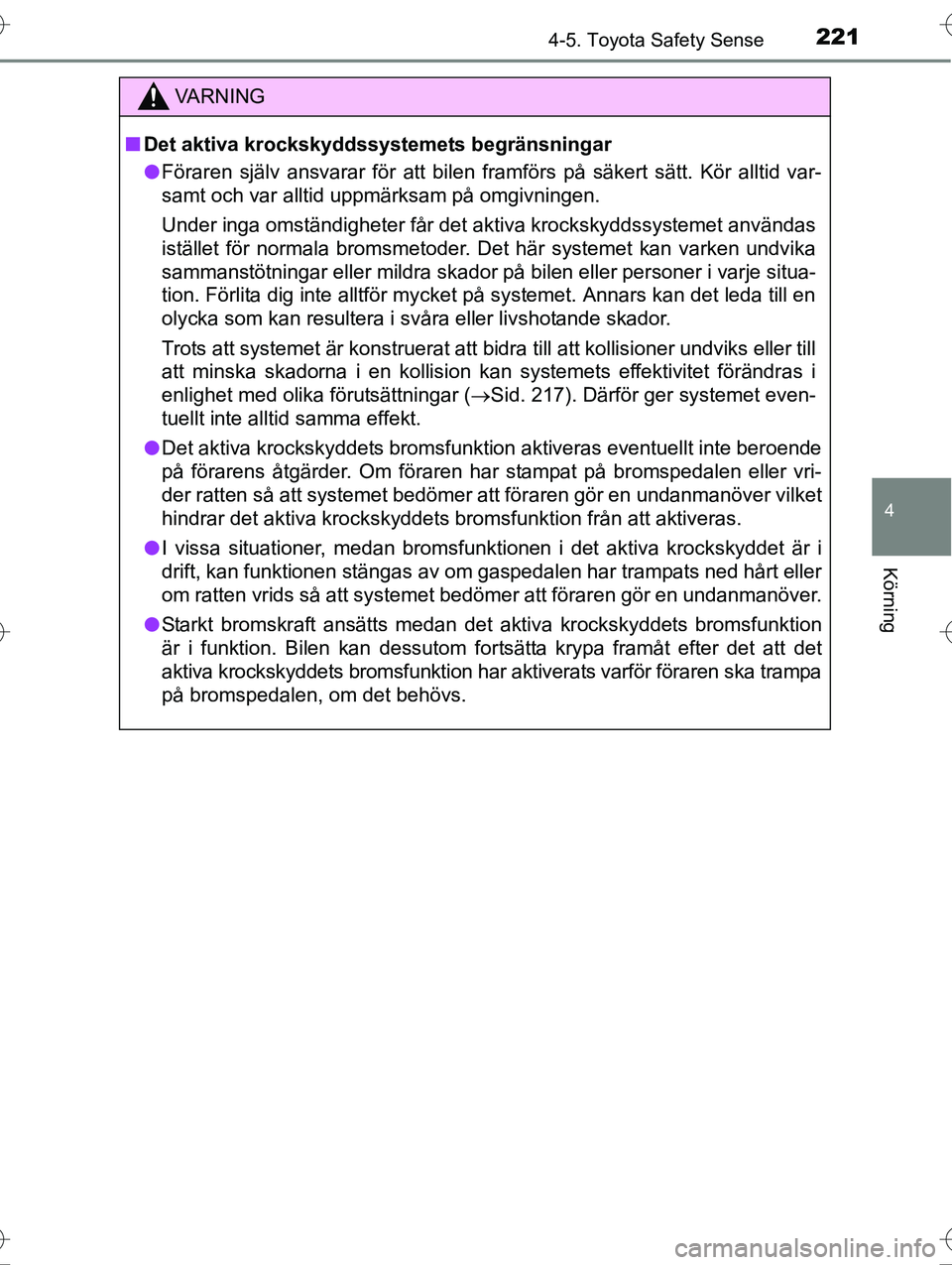

2214-5. Toyota Safety Sense
4
Körning
OM20C20SE
VA R N I N G
nDet aktiva krockskyddssystemets begränsningar
l Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Under inga omständigheter får det aktiva krockskyddssystemet användas
istället för normala bromsmetoder. Det här systemet kan varken undvika
sammanstötningar eller mildra skador på bilen eller personer i varje situa-
tion. Förlita dig inte alltför mycket på systemet. Annars kan det leda till en
olycka som kan resultera i svåra eller livshotande skador.
Trots att systemet är konstruerat att bidra till att kollisioner undviks eller till
att minska skadorna i en kollision kan systemets effektivitet förändras i
enlighet med olika förutsättningar ( Sid. 217). Därför ger systemet even-
tuellt inte alltid samma effekt.
l Det aktiva krockskyddets bromsfunktion aktiveras eventuellt inte beroende
på förarens åtgärder. Om föraren har stampat på bromspedalen eller vri-
der ratten så att systemet bedömer att föraren gör en undanmanöver vilket
hindrar det aktiva krockskyddets bromsfunktion från att aktiveras.
l I vissa situationer, medan bromsfunktionen i det aktiva krockskyddet är i
drift, kan funktionen stängas av om gaspedalen har trampats ned hårt eller
om ratten vrids så att systemet bedömer att föraren gör en undanmanöver.
l Starkt bromskraft ansätts medan det aktiva krockskyddets bromsfunktion
är i funktion. Bilen kan dessutom fortsätta krypa framåt efter det att det
aktiva krockskyddets bromsfunktion har aktiverats varför föraren ska trampa
på bromspedalen, om det behövs.
OM20C20SE.book Page 221 We dnesday, March 30, 2016 3:47 PM

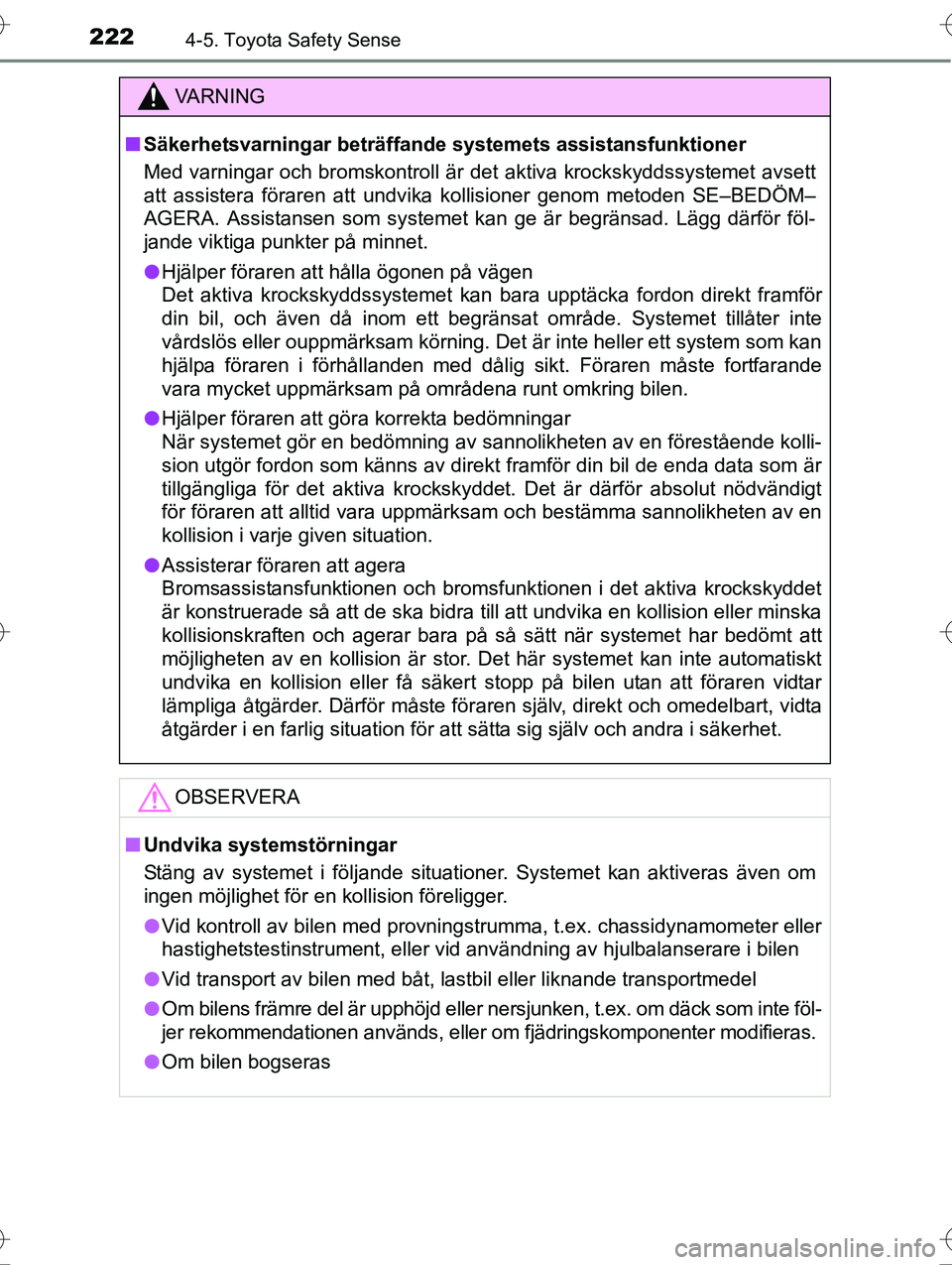

2224-5. Toyota Safety Sense
OM20C20SE
VA R N I N G
nSäkerhetsvarningar beträffande systemets assistansfunktioner
Med varningar och bromskontroll är det aktiva krockskyddssystemet avsett
att assistera föraren att undvika kollisioner genom metoden SE–BEDÖM–
AGERA. Assistansen som systemet kan ge är begränsad. Lägg därför föl-
jande viktiga punkter på minnet.
l Hjälper föraren att hålla ögonen på vägen
Det aktiva krockskyddssystemet kan bara upptäcka fordon direkt framför
din bil, och även då inom ett begränsat område. Systemet tillåter inte
vårdslös eller ouppmärksam körning. Det är inte heller ett system som kan
hjälpa föraren i förhållanden med dålig sikt. Föraren måste fortfarande
vara mycket uppmärksam på områdena runt omkring bilen.
l Hjälper föraren att göra korrekta bedömningar
När systemet gör en bedömning av sannolikheten av en förestående kolli-
sion utgör fordon som känns av direkt framför din bil de enda data som är
tillgängliga för det aktiva krockskyddet. Det är därför absolut nödvändigt
för föraren att alltid vara uppmärksam och bestämma sannolikheten av en
kollision i varje given situation.
l Assisterar föraren att agera
Bromsassistansfunktionen och bromsfunktionen i det aktiva krockskyddet
är konstruerade så att de ska bidra till att undvika en kollision eller minska
kollisionskraften och agerar bara på så sätt när systemet har bedömt att
möjligheten av en kollision är stor. Det här systemet kan inte automatiskt
undvika en kollision eller få säkert stopp på bilen utan att föraren vidtar
lämpliga åtgärder. Därför måste föraren själv, direkt och omedelbart, vidta
åtgärder i en farlig situation för att sätta sig själv och andra i säkerhet.
OBSERVERA
n Undvika systemstörningar
Stäng av systemet i följande situationer. Systemet kan aktiveras även om
ingen möjlighet för en kollision föreligger.
l Vid kontroll av bilen med provningstrumma, t.ex. chassidynamometer eller
hastighetstestinstrument, eller vid användning av hjulbalanserare i bilen
l Vid transport av bilen med båt, lastbil eller liknande transportmedel
l Om bilens främre del är upphöjd eller nersjunken, t.ex. om däck som inte föl-
jer rekommendationen används, eller om fjädringskomponenter modifieras.
l Om bilen bogseras
OM20C20SE.book Page 222 We dnesday, March 30, 2016 3:47 PM

223
4

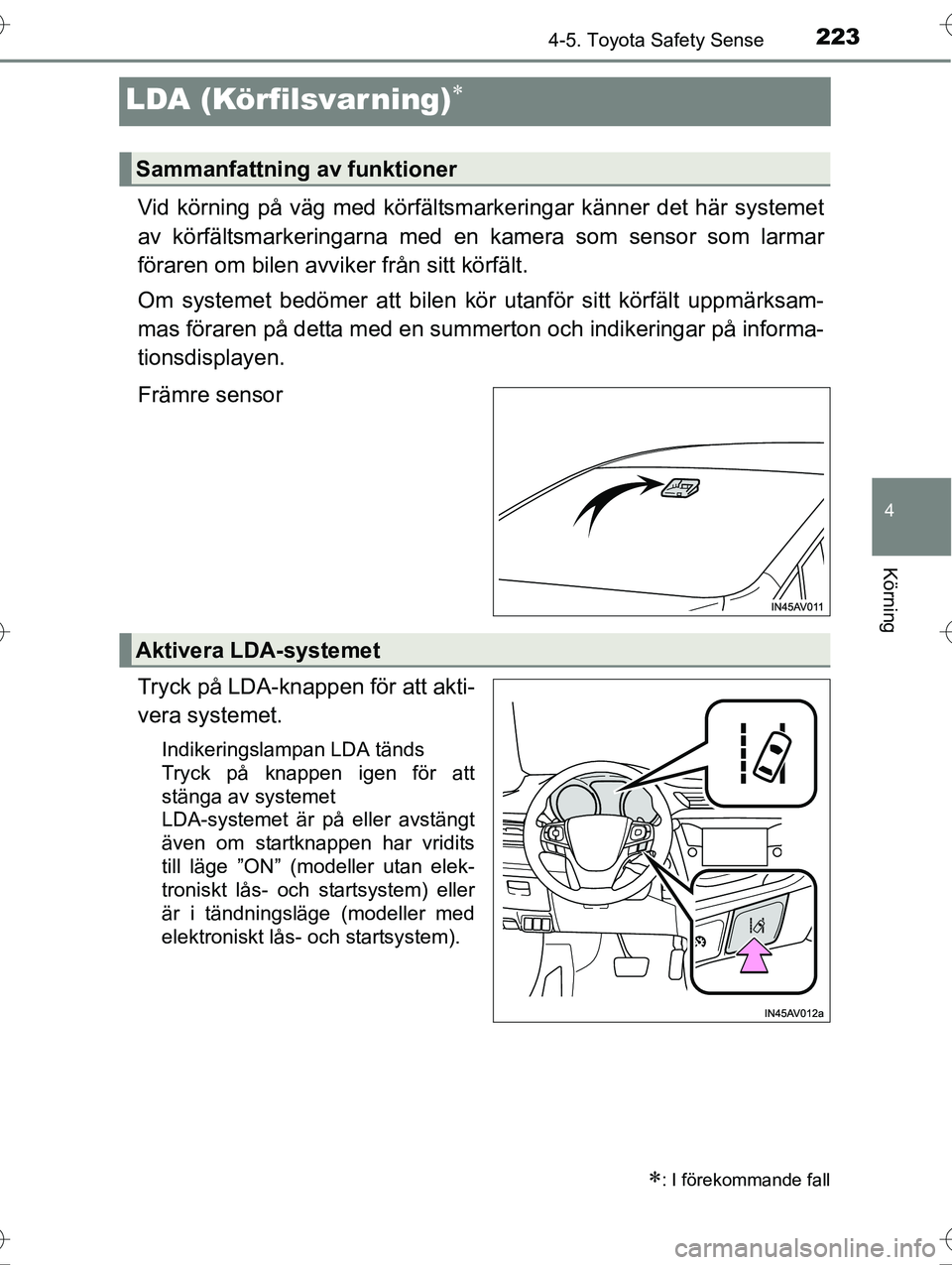

4-5. Toyota Safety Sense
Körning
OM20C20SE
LDA (Körfilsvar ning)
Vid körning på väg med körfältsmarkeringar känner det här systemet
av körfältsmarkeringarna med en kamera som sensor som larmar
föraren om bilen avviker från sitt körfält.
Om systemet bedömer att bilen kör utanför sitt körfält uppmärksam-
mas föraren på detta med en summerton och indikeringar på informa-
tionsdisplayen.
Främre sensor
Tryck på LDA-knappen för att akti-
vera systemet.
Indikeringslampan LDA tänds
Tryck på knappen igen för att
stänga av systemet
LDA-systemet är på eller avstängt
även om startknappen har vridits
till läge ”ON” (modeller utan elek-
troniskt lås- och startsystem) eller
är i tändningsläge (modeller med
elektroniskt lås- och startsystem).
: I förekommande fall
Sammanfattning av funktioner
Aktivera LDA-systemet
OM20C20SE.book Page 223 Wednesday, March 30, 2016 3:47 PM

2244-5. Toyota Safety Sense
OM20C20SE
lOm bilens hastighet är lägst cirka 50 km/tim.
l Om körfältsbredden är mer än cirka 3 meter.
l Vid körning på en rak väg eller i en kurva med en radie på över
cirka 150 m.
Om insidan av båda körfältsmar-
keringarna blir vita:
Indikerar att både höger och vän-
ster körfältsmarkering känns av.
Om bilen avviker från körfältet bör-
jar körfältslinjerna på sidan där
bilen avvek att blinka med gult
sken. ( Sid. 484)
Om insidan av någon av körfälts-
markeringarna blir vita:
Indikerar att körfältsmarkeringen på
den vitmarkerade sidan känns av.
Om bilen avviker från sidan av kör-
fältet vars körfältsmarkeringar känts
av börjar körfältslinjen blinka med
gult sken. ( Sid. 484)
Om insidan av båda körfältsmar-
keringarna är svarta:
Indikerar att inga körfältsmarkering-
ar känns av, eller att LDA-systemet
har tillfälligt stängts av.
Funktionsvillkor
Indikering på in formationsdisplay
OM20C20SE.book Page 224 We dnesday, March 30, 2016 3:47 PM

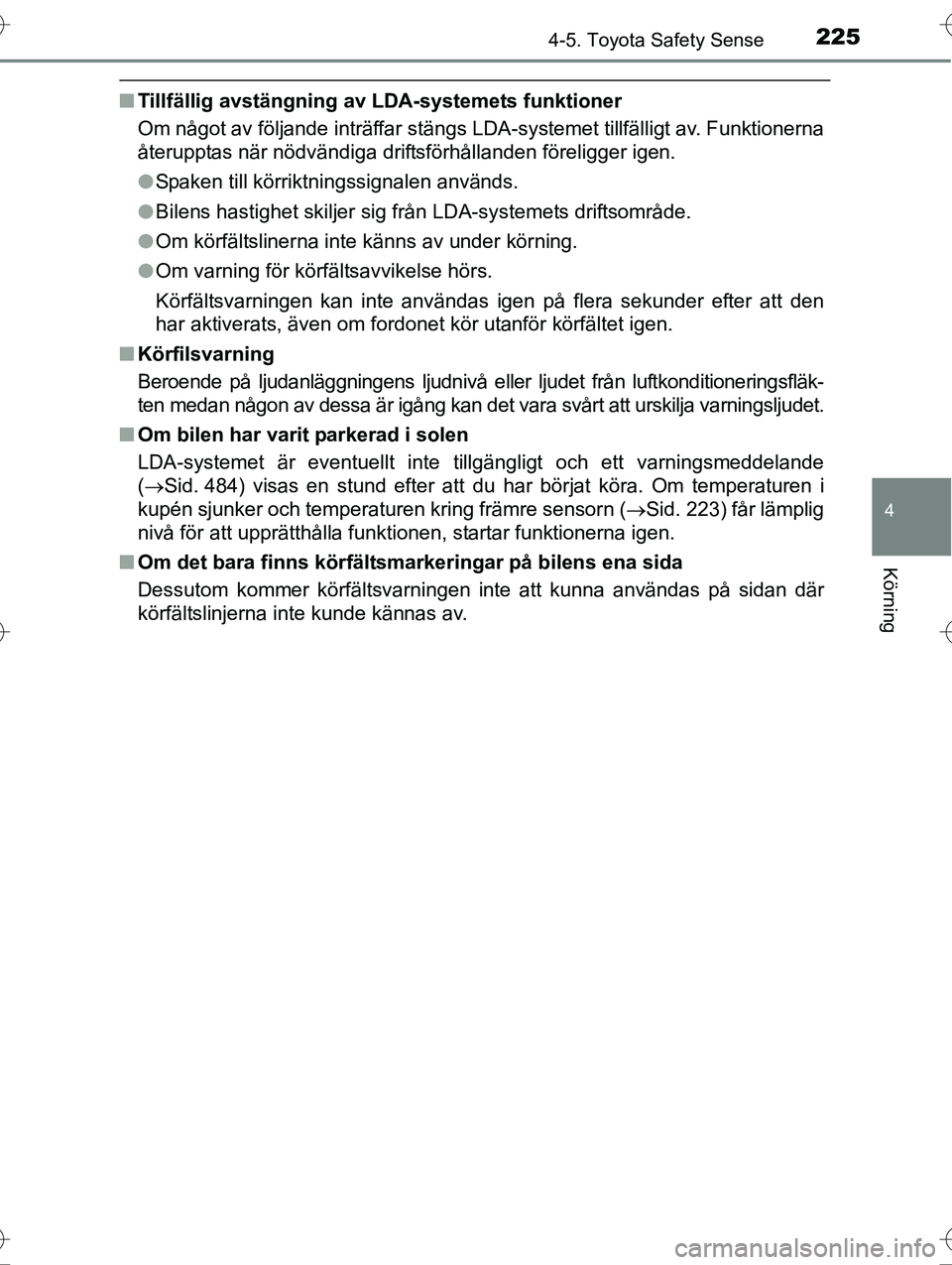

2254-5. Toyota Safety Sense
4
Körning
OM20C20SE
nTillfällig avstängning av LDA-systemets funktioner
Om något av följande inträffar stängs LDA-systemet tillfälligt av. Funktionerna
återupptas när nödvändiga driftsförhållanden föreligger igen.
lSpaken till körriktningssignalen används.
l Bilens hastighet skiljer sig från LDA-systemets driftsområde.
l Om körfältslinerna inte känns av under körning.
l Om varning för körfältsavvikelse hörs.
Körfältsvarningen kan inte användas igen på flera sekunder efter att den
har aktiverats, även om fordonet kör utanför körfältet igen.
n Körfilsvarning
Beroende på ljudanläggningens ljudnivå eller ljudet från luftkonditioneringsfläk-
ten medan någon av dessa är igång kan det vara svårt att urskilja varningsljudet.
n Om bilen har varit parkerad i solen
LDA-systemet är eventuellt inte tillgängligt och ett varningsmeddelande
(Sid. 484) visas en stund efter att du har börjat köra. Om temperaturen i
kupén sjunker och temperaturen kring främre sensorn (Sid. 223) får lämplig
nivå för att upprätthålla funktionen, startar funktionerna igen.
n Om det bara finns körfältsmarkeringar på bilens ena sida
Dessutom kommer körfältsvarningen inte att kunna användas på sidan där
körfältslinjerna inte kunde kännas av.
OM20C20SE.book Page 225 We dnesday, March 30, 2016 3:47 PM

2264-5. Toyota Safety Sense
OM20C20SEn
Förhållanden då funktionen inte alltid fungerar på rätt sätt
I följande situationer kan främre sensorn eventuellt inte känna av körfältsmar-
keringarna vilket leder till att avåkningsvarningen inte fungerar på rätt sätt.
Det indikerar emellertid inte en funktionsstörning.
l Vid körning i ett område som en vägtull, en korsning eller före en biljettkontroll
l Vid körning i en snäv kurva
l Om körfältsmarkeringarna är ex tremt smala eller extremt breda
l Om bilen lutar ovanligt mycket åt ena sidan på grund av tung last eller felak-
tigt lufttryck i däcken
l Om avståndet mellan dig och framförvarande fordon är extremt kort
l Om körfältsmarkeringarna är gula (De kan vara svårare för systemet att
känna av jämfört med vita markeringar.)
l Om körfältsmarkeringarna är trasiga, upphöjda markeringar eller stenar
l Om körfältsmarkeringarna är på en trottoar eller liknande
l Om körfältslinjerna är helt eller delvis skymda av sand, smuts etc.
l Om det förekommer skuggor på vägen som löper parallellt med körfältsmar-
keringarna, eller om en skugga skymmer körfältsmarkeringarna
l Vid körning på en starkt upplyst vägbana, t.ex. betong
l Vid körning på en vägbana som är ljus på grund av reflekterat ljus
l Vid körning i ett område där ljusnivån växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
l När solsken eller bilars strålkastare lyser direkt in i kameralinsen
l Vid körning på vägar som delar sig eller går ihop
l Vid körning på vägbana som är våt av regn, tidigare regnsku\
r, stillastående
vatten, etc.
l Om bilen utsätts för starka uppåt/nedåtgående rörelser, t.ex. vid körning på
extremt dåliga vägar eller på en fog i vägbanan
l Om strålkastarnas ljusstyrka reduceras på grund av smuts på glaset, eller
om strålkastarna är felriktade
l Vid körning på slingriga vägar eller vägar med dålig beläggning
l Om du kör på grusvägar
l Om vindrutan är smutsig, eller om regndroppar, kondens eller is finns på
vindrutan.
l Om värmen blåser mot fötterna kan vindrutans övre del imma igen och få en
negativ inverkan.
l Vid rengöring av vindrutans insida kan vi dröring av linsen eller fönsterputs
på linsen få en negativ inverkan.
OM20C20SE.book Page 226 We dnesday, March 30, 2016 3:47 PM

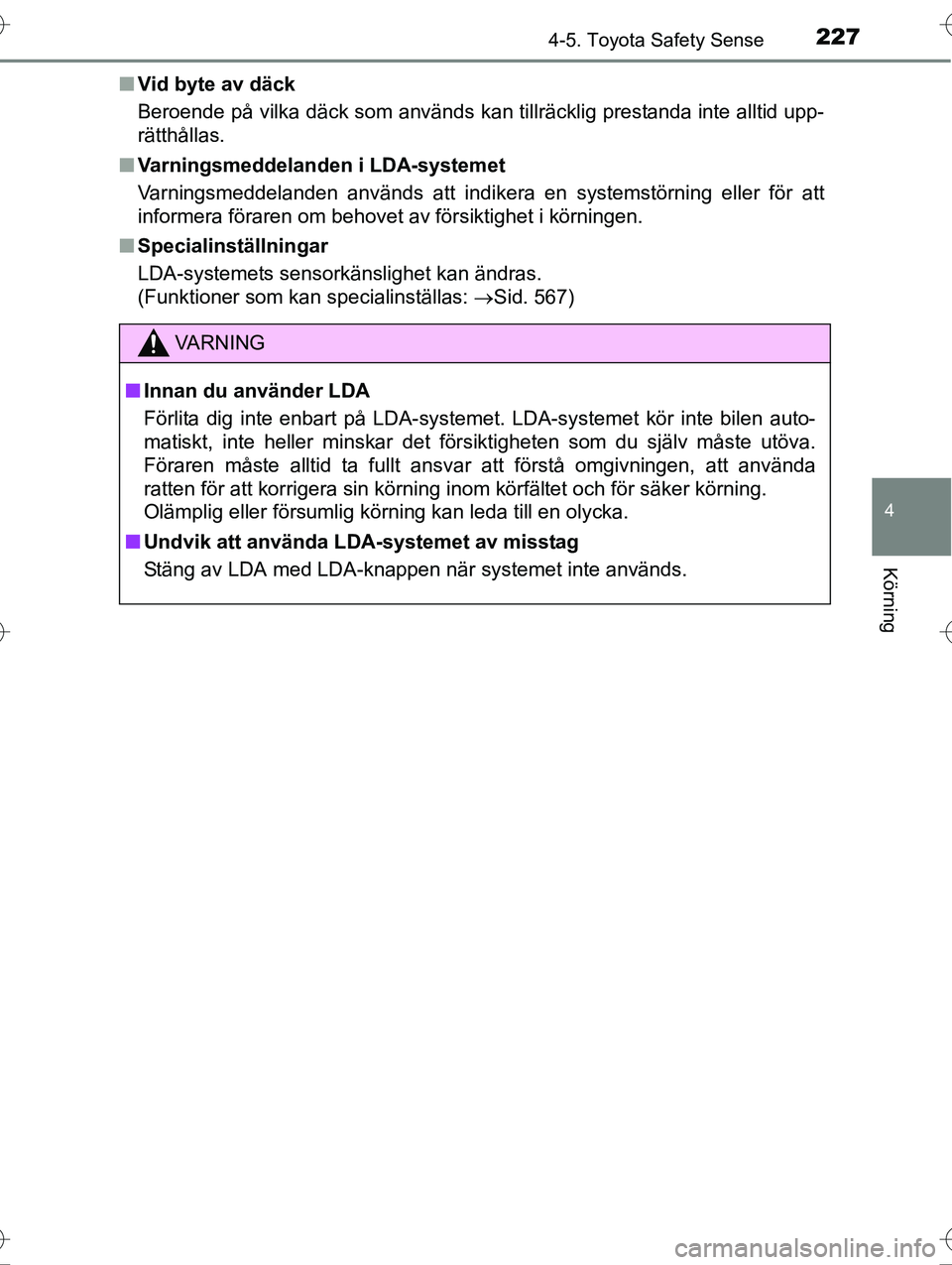

2274-5. Toyota Safety Sense
4
Körning
OM20C20SEn
Vid byte av däck
Beroende på vilka däck som används kan tillräcklig prestanda inte alltid upp-
rätthållas.
n Varningsmeddelanden i LDA-systemet
Varningsmeddelanden används att indikera en systemstörning eller för att
informera föraren om behovet av försiktighet i körningen.
n Specialinställningar
LDA-systemets sensorkänslighet kan ändras.
(Funktioner som kan specialinställas: Sid. 567)
VA R N I N G
nInnan du använder LDA
Förlita dig inte enbart på LDA-systemet. LDA-systemet kör inte bilen auto-
matiskt, inte heller minskar det försiktigheten som du själv måste utöva.
Föraren måste alltid ta fullt ansvar att förstå omgivningen, att använda
ratten för att korrigera sin körning inom körfältet och för säker kö\
rning.
Olämplig eller försumlig körning kan leda till en olycka.
n Undvik att använda LDA-systemet av misstag
Stäng av LDA med LDA-knappen när systemet inte används.
OM20C20SE.book Page 227 We dnesday, March 30, 2016 3:47 PM

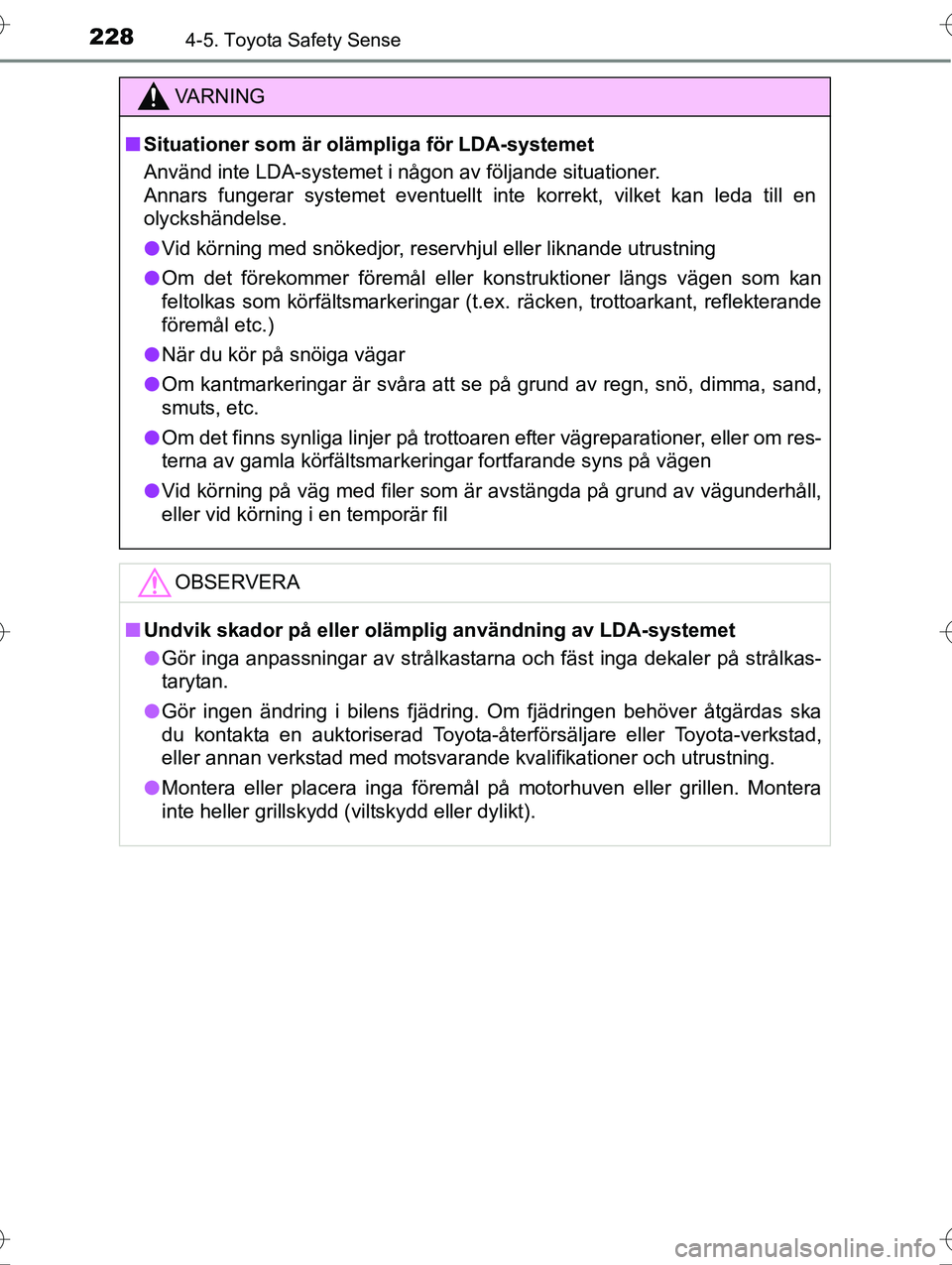

2284-5. Toyota Safety Sense
OM20C20SE
VA R N I N G
nSituationer som är ol ämpliga för LDA-systemet
Använd inte LDA-systemet i någon av följande situationer.
Annars fungerar systemet eventuellt inte korrekt, vilket kan leda till en
olyckshändelse.
l Vid körning med snökedjor, reservhjul eller liknande utrustning
l Om det förekommer föremål eller konstruktioner längs vägen som kan
feltolkas som körfältsmarkeringar (t.ex. räcken, trottoarkant, reflekterande
föremål etc.)
l När du kör på snöiga vägar
l Om kantmarkeringar är svåra att se på grund av regn, snö, dimma, sand,
smuts, etc.
l Om det finns synliga linjer på trottoaren efter vägreparationer, eller om res-
terna av gamla körfältsmarkeringar fortfarande syns på vägen
l Vid körning på väg med filer som är avstängda på grund av vägunderhåll,
eller vid körning i en temporär fil
OBSERVERA
nUndvik skador på eller oläm plig användning av LDA-systemet
l Gör inga anpassningar av strålkastarna och fäst inga dekaler på strålkas-
tarytan.
l Gör ingen ändring i bilens fjädring. Om fjädringen behöver åtgärdas ska
du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning.
l Montera eller placera inga föremål på motorhuven eller grillen. Montera
inte heller grillskydd (viltskydd eller dylikt).
OM20C20SE.book Page 228 We dnesday, March 30, 2016 3:47 PM

229
4
4-5. Toyota Safety Sense
Körning
OM20C20SE

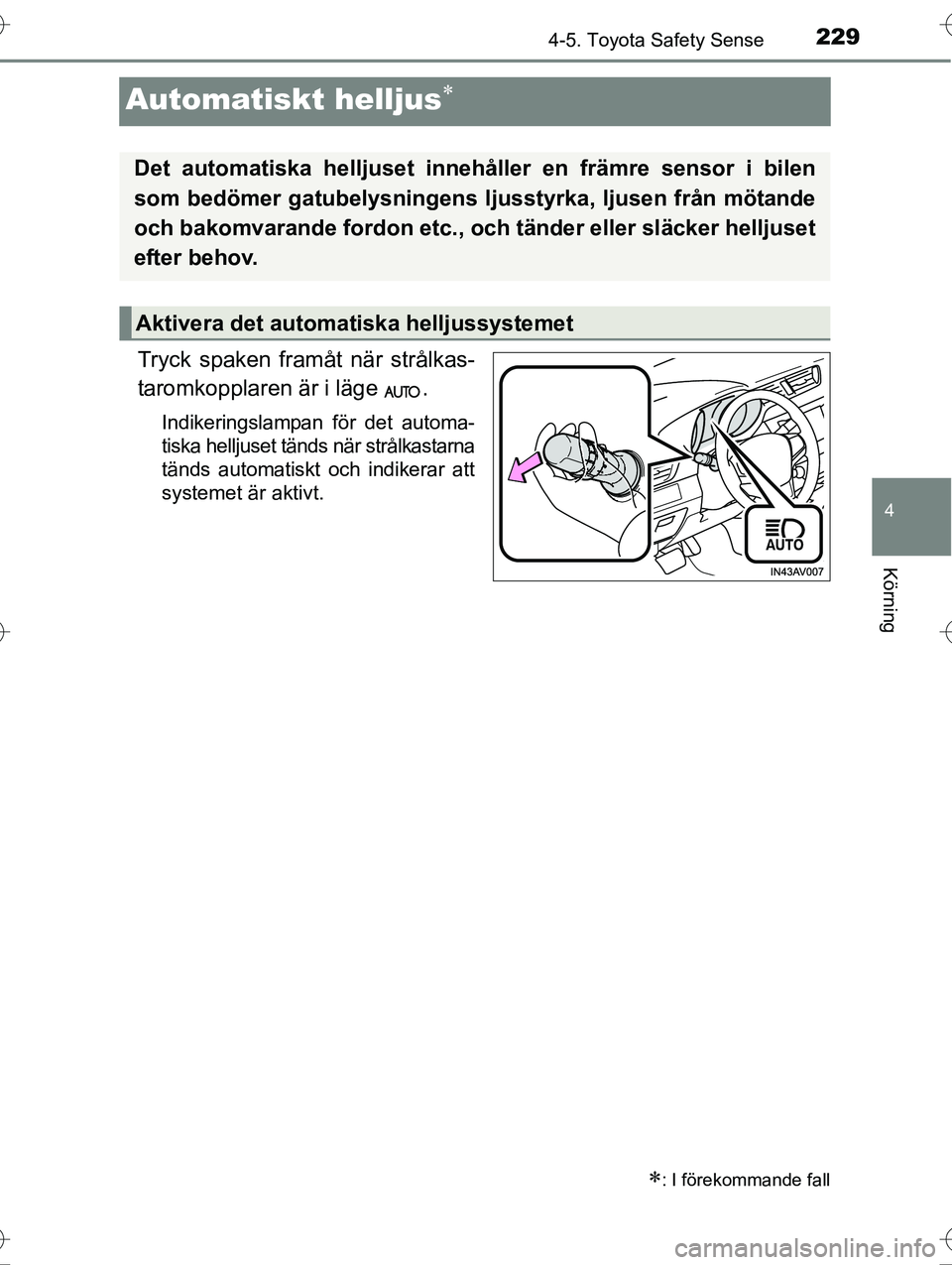

Automatiskt helljus
Tryck spaken framåt när strålkas-
taromkopplaren är i läge .
Indikeringslampan för det automa-
tiska helljuset tänds när strålkastarna
tänds automatiskt och indikerar att
systemet är aktivt.
: I förekommande fall
Det automatiska helljuset innehåller en främre sensor i bilen
som bedömer gatubelysningens ljusstyrka, ljusen från mötande
och bakomvarande fordon etc., och tänder eller släcker helljuset
efter behov.
Aktivera det automatiska helljussystemet
OM20C20SE.book Page 229 We dnesday, March 30, 2016 3:47 PM

2304-5. Toyota Safety Sense
OM20C20SE

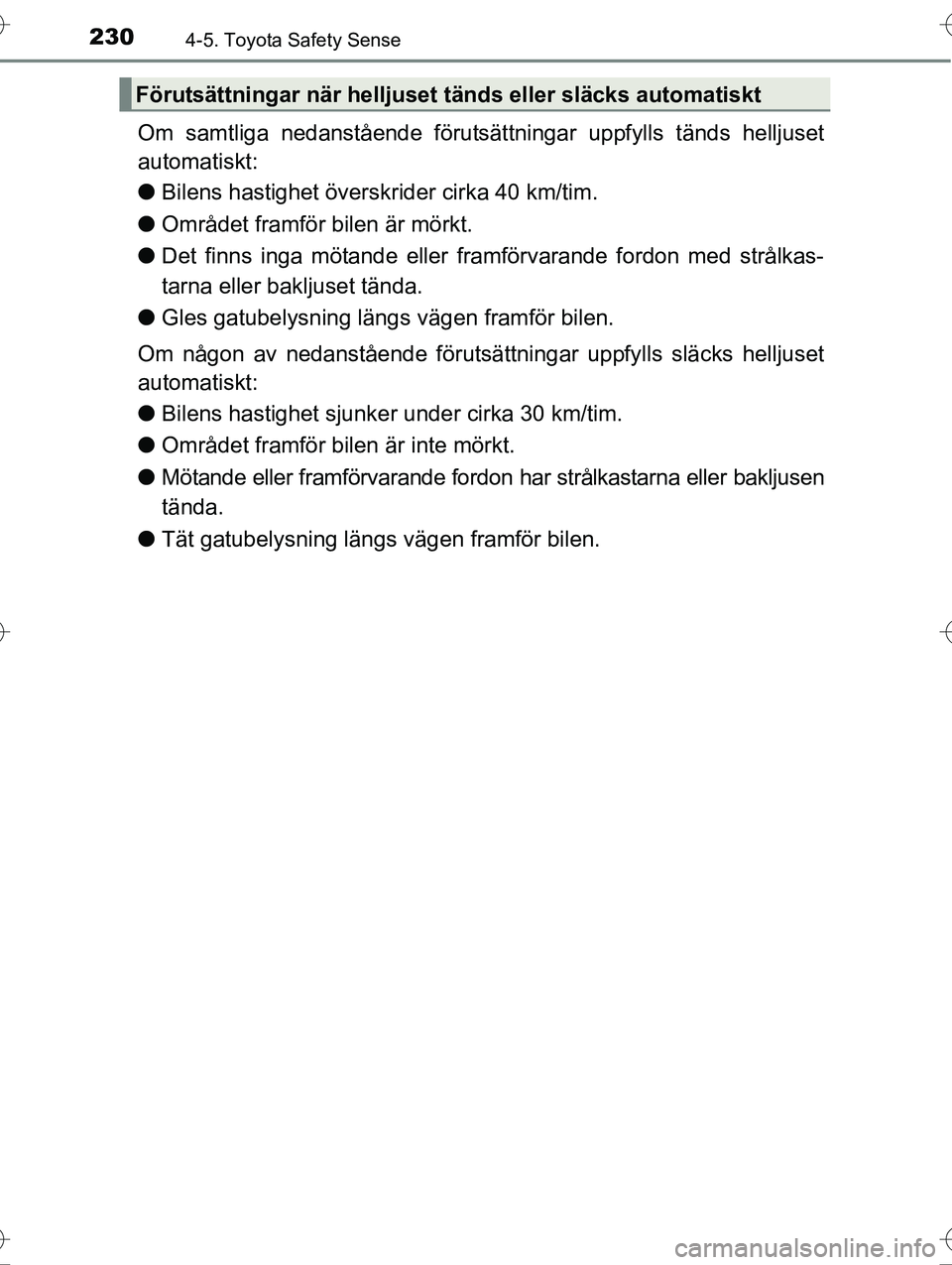

Om samtliga nedanstående förutsättningar uppfylls tänds helljuset
automatiskt:
l Bilens hastighet över skrider cirka 40 km/tim.
l Området framför bilen är mörkt.
l Det finns inga mötande eller framförvarande fordon med strålkas-
tarna eller bakljuset tända.
l Gles gatubelysning längs vägen framför bilen.
Om någon av nedanståend e förutsättningar uppfylls släcks helljuset
automatiskt:
l Bilens hastighet sjunke r under cirka 30 km/tim.
l Området framför bilen är inte mörkt.
l Mötande eller framförvarande fordon har strålkastarna eller bakljusen
tända.
l Tät gatubelysning längs vägen framför bilen.
Förutsättningar när helljuset tänds eller släcks automatiskt
OM20C20SE.book Page 230 We dnesday, March 30, 2016 3:47 PM
