5519-1. Specifikationer
OM20C20SE
9
Bilens specifikationer
Bensinmotor
Dieselmotor

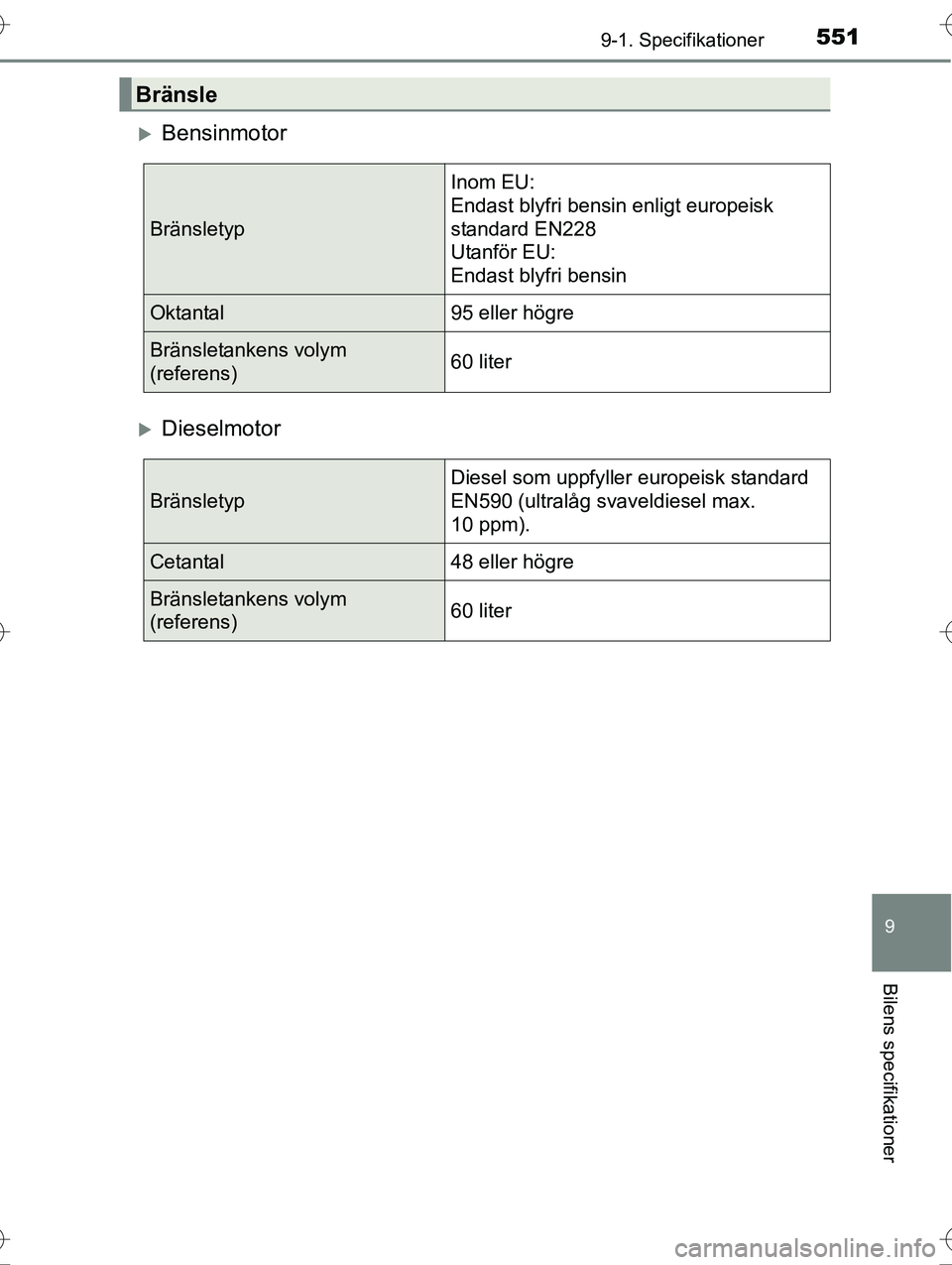

Bränsle
BränsletypInom EU:
Endast blyfri bensin enligt europeisk
standard EN228
Utanför EU:
Endast blyfri bensin
Oktantal
95 eller högre
Bränsletankens volym
(referens)60 liter
BränsletypDiesel som uppfyller europeisk standard
EN590 (ultralåg svaveldiesel max.
10 ppm).
Cetantal
48 eller högre
Bränsletankens volym
(referens)60 liter
OM20C20SE.book Page 551 We
dnesday, March 30, 2016 3:47 PM

5529-1. Specifikationer
OM20C20SE
Bensinmotor
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byteav motorolja. Värm upp motorn och stäng av den. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.

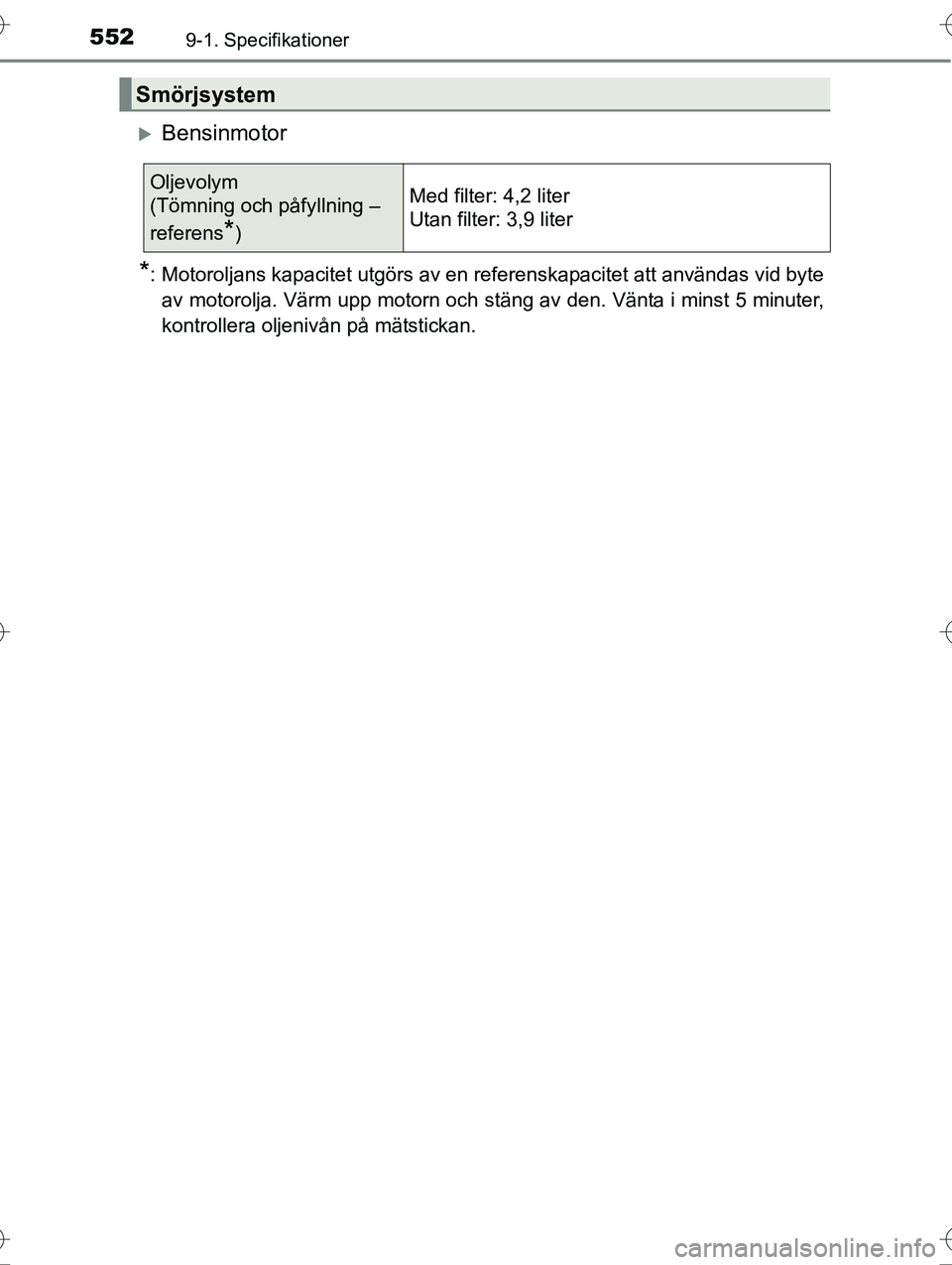

Smörjsystem
Oljevolym
(Tömning och påfyllning –
referens
*) Med filter: 4,2 liter
Utan filter: 3,9 liter
OM20C20SE.book Page 552 We
dnesday, March 30, 2016 3:47 PM

5539-1. Specifikationer
OM20C20SE
9
Bilens specifikationer

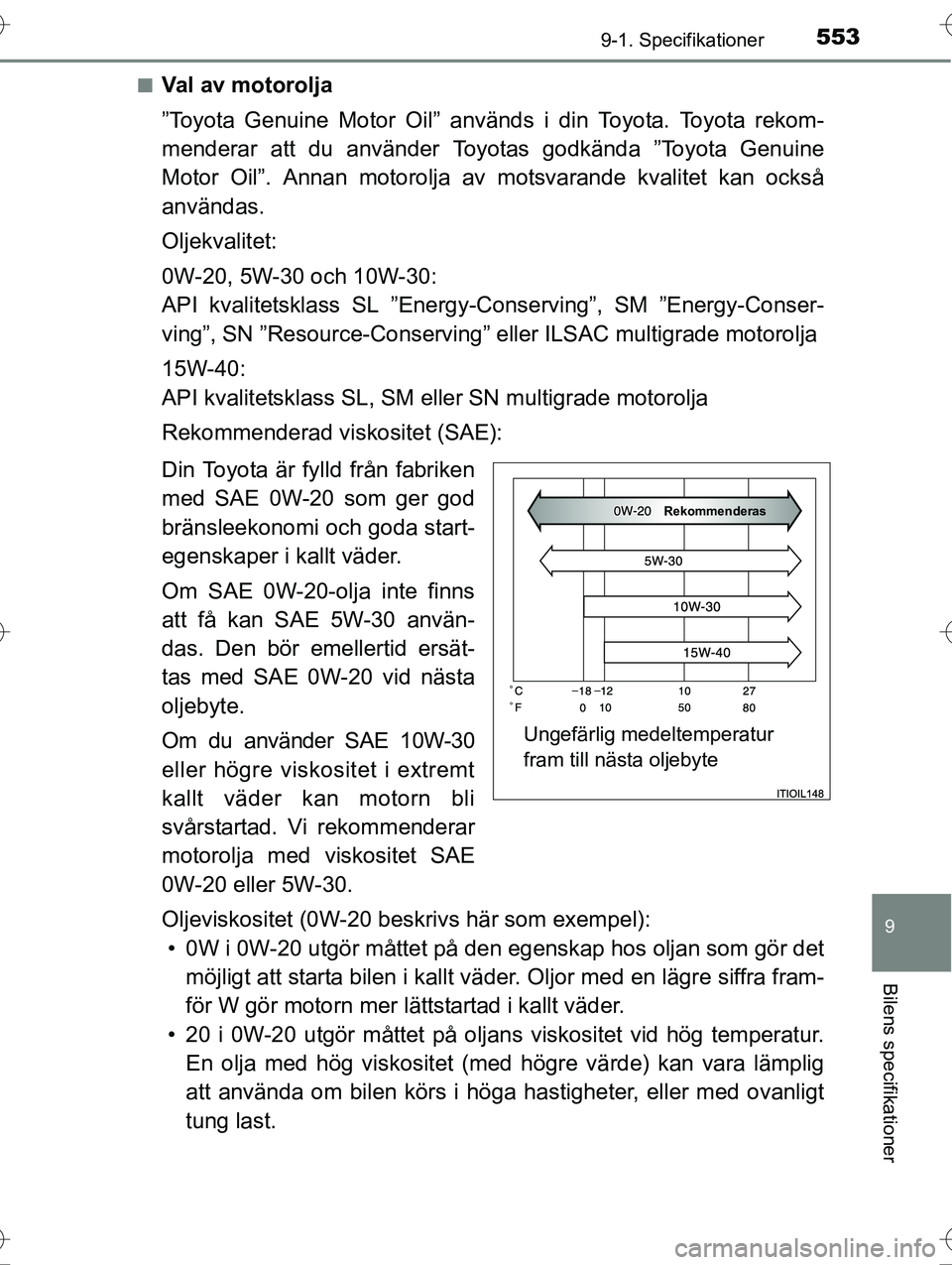

nVal av motorolja
”Toyota Genuine Motor Oil” används i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine
Motor Oil”. Annan motorolja av motsvarande kvalitet kan också
användas.
Oljekvalitet:
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-Conserving”, SM ”Energy-Conser-
ving”, SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM e ller SN multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20 som ger god
bränsleekonomi och goda start-
egenskaper i kallt väder.
Om SAE 0W-20-olja inte finns
att få kan SAE 5W-30 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-20 vid nästa
oljebyte.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli
svårstartad. Vi rekommenderar
motorolja med viskositet SAE
0W-20 eller 5W-30.
Oljeviskositet (0W-20 beskrivs här som exempel): • 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Ungefärlig medeltemperatur
fram till nästa oljebyte
Rekommenderas
OM20C20SE.book Page 553 We dnesday, March 30, 2016 3:47 PM

5549-1. Specifikationer
OM20C20SE

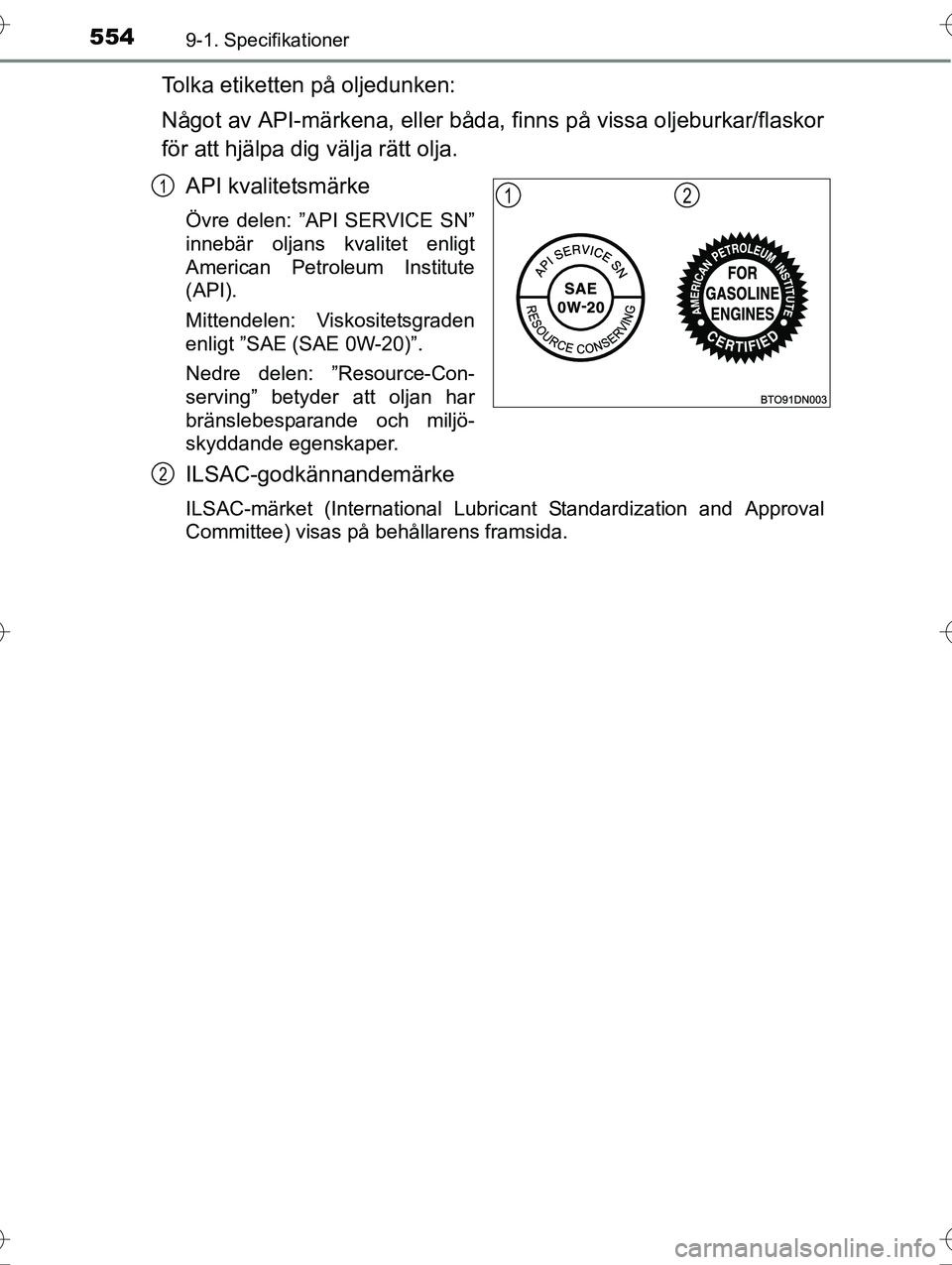

Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mittendelen: Viskositetsgraden
enligt ”SAE (SAE 0W-20)”.
Nedre delen: ”Resource-Con-
serving” betyder att oljan har
bränslebesparande och miljö-
skyddande egenskaper.
ILSAC-godkännandemärke
ILSAC-märket (International Lubricant Standardization and Approval
Committee) visas på behållarens framsida.
121
2
OM20C20SE.book Page 554 We dnesday, March 30, 2016 3:47 PM

5559-1. Specifikationer
OM20C20SE
9
Bilens specifikationer

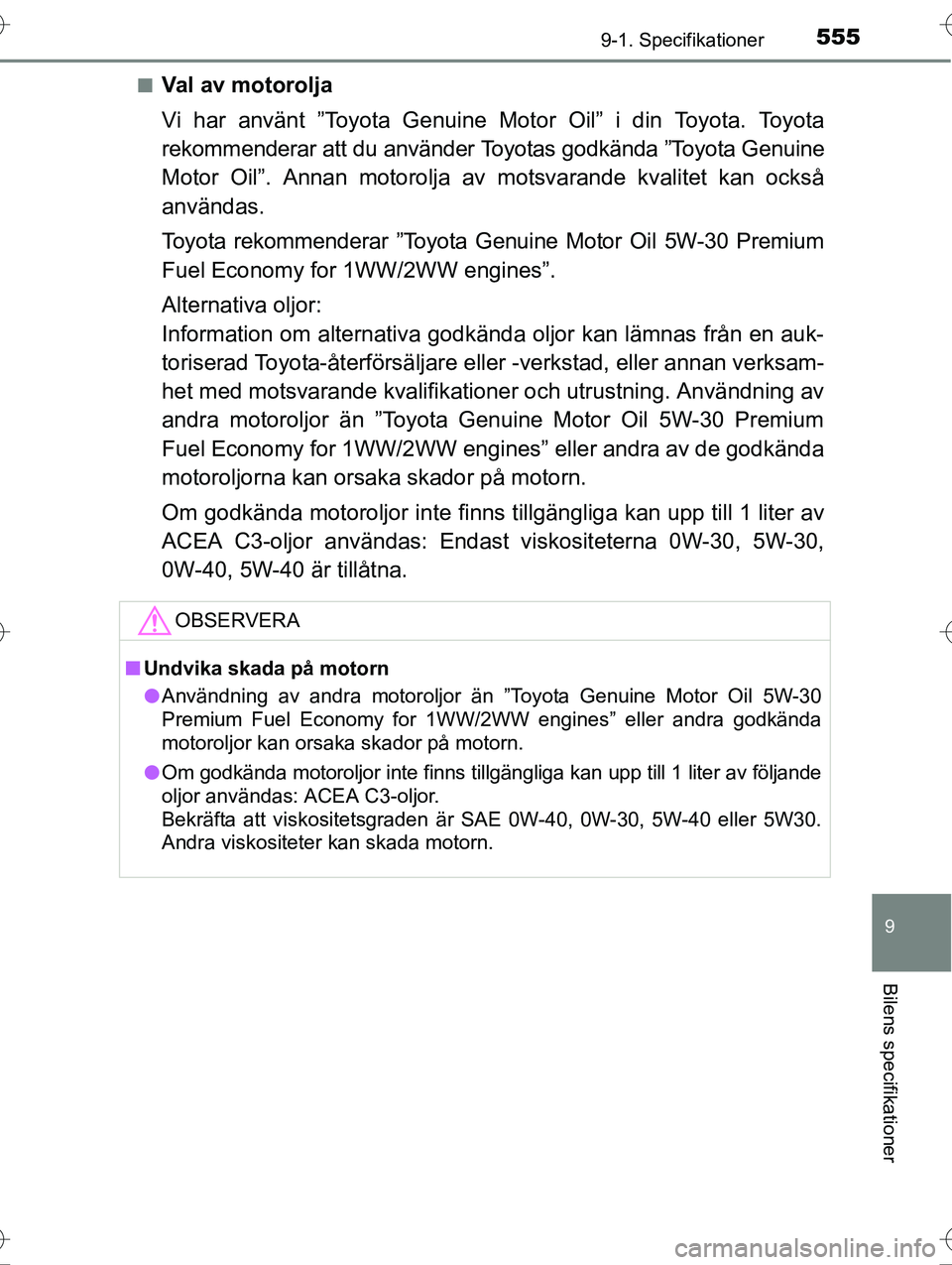

nVal av motorolja
Vi har använt ”Toyota Genuine Motor Oil” i din Toyota. Toyota
rekommenderar att du använder Toyotas godkända ”Toyota Genuine
Motor Oil”. Annan motorolja av motsvarande kvalitet kan också
användas.
Toyota rekommenderar ”Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines”.
Alternativa oljor:
Information om alternativa godkända oljor kan lämnas från en auk-
toriserad Toyota-återförsäljare eller -verkstad, eller annan verksam-
het med motsvarande kvalifikati oner och utrustning. Användning av
andra motoroljor än ”Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines” eller andra av de godkända
motoroljorna kan orsaka skador på motorn.
Om godkända motoroljor in te finns tillgängliga kan upp till 1 liter av
ACEA C3-oljor användas: Endast viskositeterna 0W-30, 5W-30,
0W-40, 5W-40 är tillåtna.
OBSERVERA
n Undvika skada på motorn
l Användning av andra motoroljor än ”Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 1WW/2WW engines” eller andra godkända
motoroljor kan orsaka skador på motorn.
l Om godkända motoroljor inte finns tillgängliga kan upp till 1 liter av följande
oljor användas: ACEA C3-oljor.
Bekräfta att viskositetsgraden är SAE 0W-40, 0W-30, 5W-40 eller 5W30.
Andra viskositeter kan skada motorn.
OM20C20SE.book Page 555 We dnesday, March 30, 2016 3:47 PM

5569-1. Specifikationer
OM20C20SE

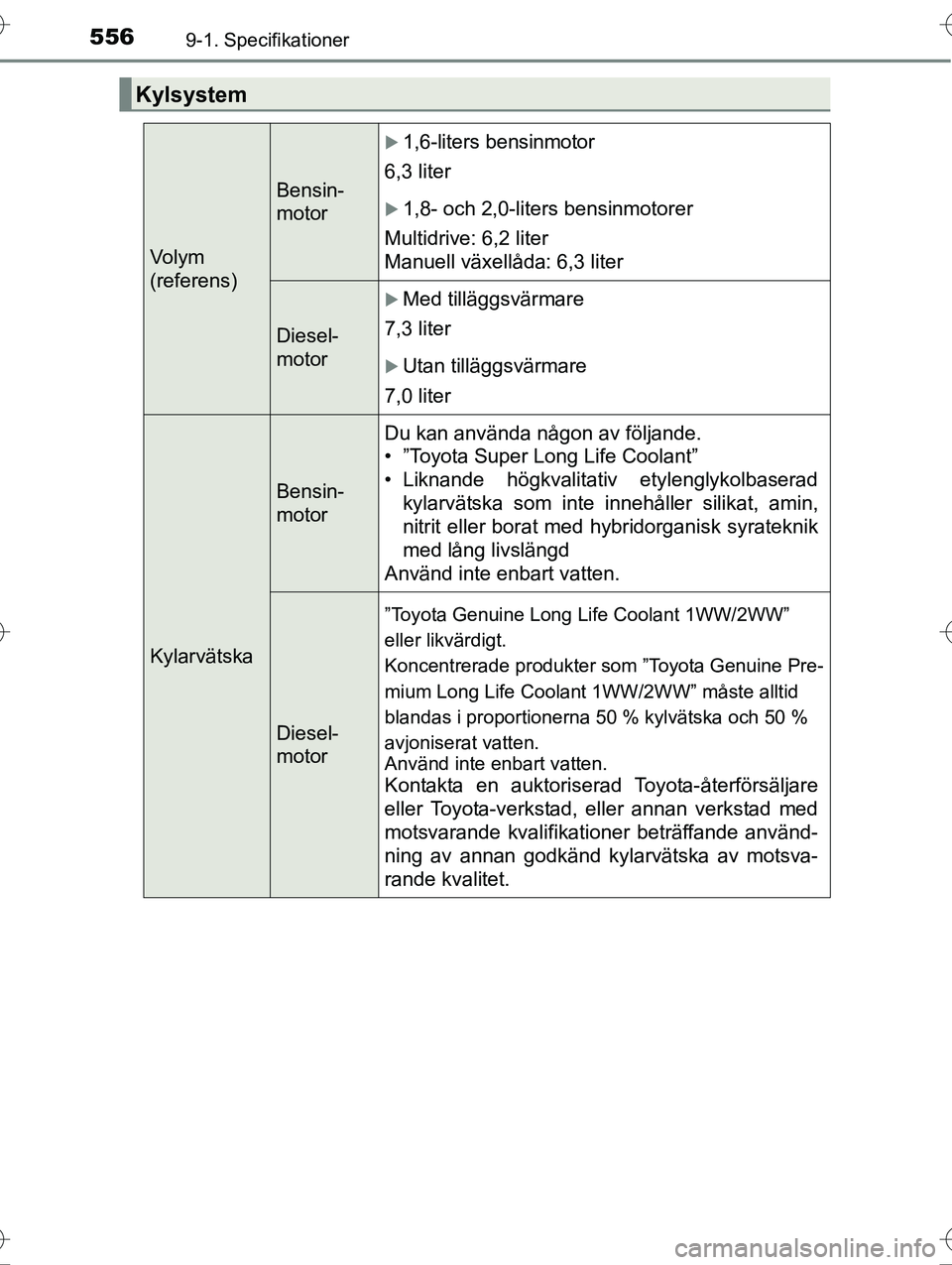

Kylsystem
Vo l y m
(referens)
Bensin-
motor
1,6-liters bensinmotor
6,3 liter
1,8- och 2,0-liters bensinmotorer
Multidrive: 6,2 liter
Manuell växellåda: 6,3 liter
Diesel-
motor
Med tilläggsvärmare
7,3 liter
Utan tilläggsvärmare
7,0 liter
Kylarvätska
Bensin-
motor Du kan använda någon av följande.
• ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolbaserad
kylarvätska som inte innehåller silikat, amin,
nitrit eller borat med hybridorganisk syrateknik
med lång livslängd
Använd inte enbart vatten.
Diesel-
motor
”Toyota Genuine Long Life Coolant 1WW/2WW”
eller likvärdigt.
Koncentrerade produkter som ”Toyota Genuine Pre-
mium Long Life Coolant 1WW/2WW” måste alltid
blandas i proportionerna 50 % kylvätska och 50 %
avjoniserat vatten.
Använd inte enbart vatten.
Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer beträffande använd-
ning av annan godkänd kylarvätska av motsva-
rande kvalitet.
OM20C20SE.book Page 556 We dnesday, March 30, 2016 3:47 PM

5579-1. Specifikationer
OM20C20SE
9
Bilens specifikationer

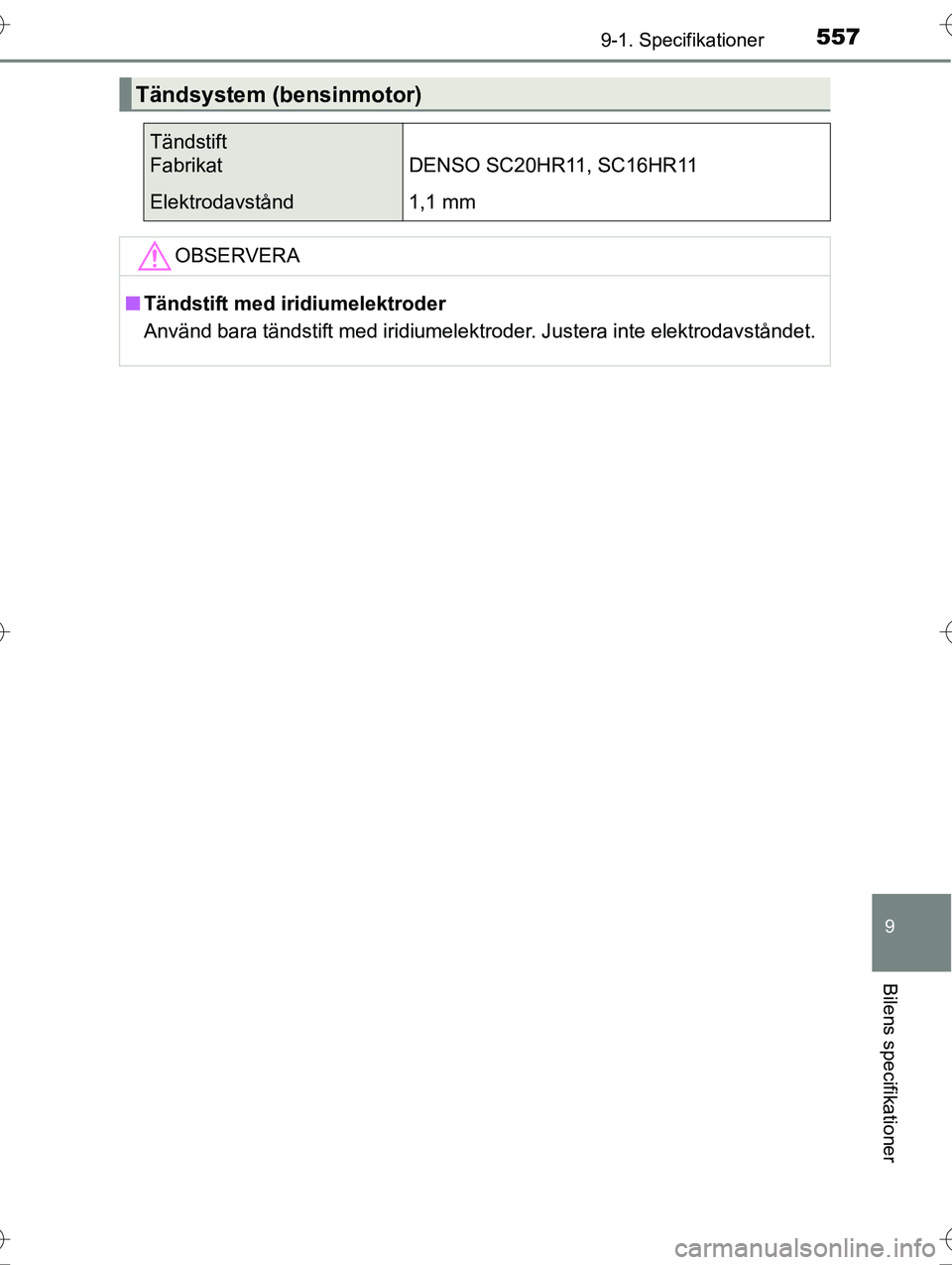

Tändsystem (bensinmotor)
Tändstift
Fabrikat DENSO SC20HR11, SC16HR11
Elektrodavstånd1,1 mm
OBSERVERA
nTändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
OM20C20SE.book Page 557 We dnesday, March 30, 2016 3:47 PM

5589-1. Specifikationer
OM20C20SE

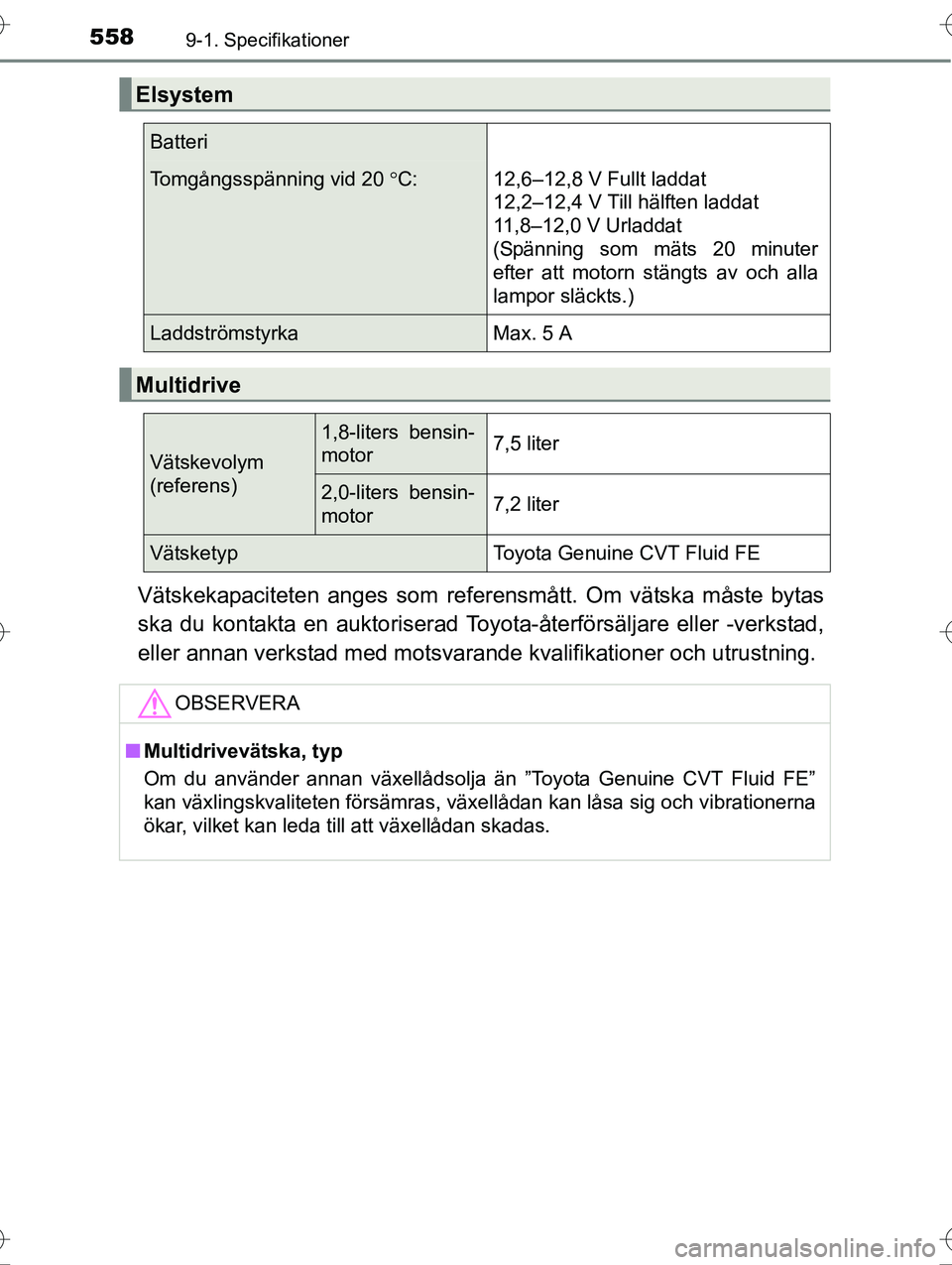

Vätskekapaciteten anges som referensmått. Om vätska måste bytas
ska du kontakta en auktoriserad Toyota-återförsäljare eller -verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning.
Elsystem
Batteri
Tomgångsspänning vid 20 C: 12,6–12,8 V Fullt laddat
12,2–12,4 V Till hälften laddat
11,8–12,0 V Urladdat
(Spänning som mäts 20 minuter
efter att motorn stängts av och alla
lampor släckts.)
Laddströmstyrka Max. 5 A
Multidrive
Vätskevolym
(referens)
1,8-liters bensin-
motor7,5 liter
2,0-liters bensin-
motor7,2 liter
VätsketypToyota Genuine CVT Fluid FE
OBSERVERA
nMultidrivevätska, typ
Om du använder annan växellådsolja än ”Toyota Genuine CVT Fluid FE”
kan växlingskvaliteten försämras, växellådan kan låsa sig och vibrationerna
ökar, vilket kan leda till att växellådan skadas.
OM20C20SE.book Page 558 We dnesday, March 30, 2016 3:47 PM

5599-1. Specifikationer
OM20C20SE
9
Bilens specifikationer

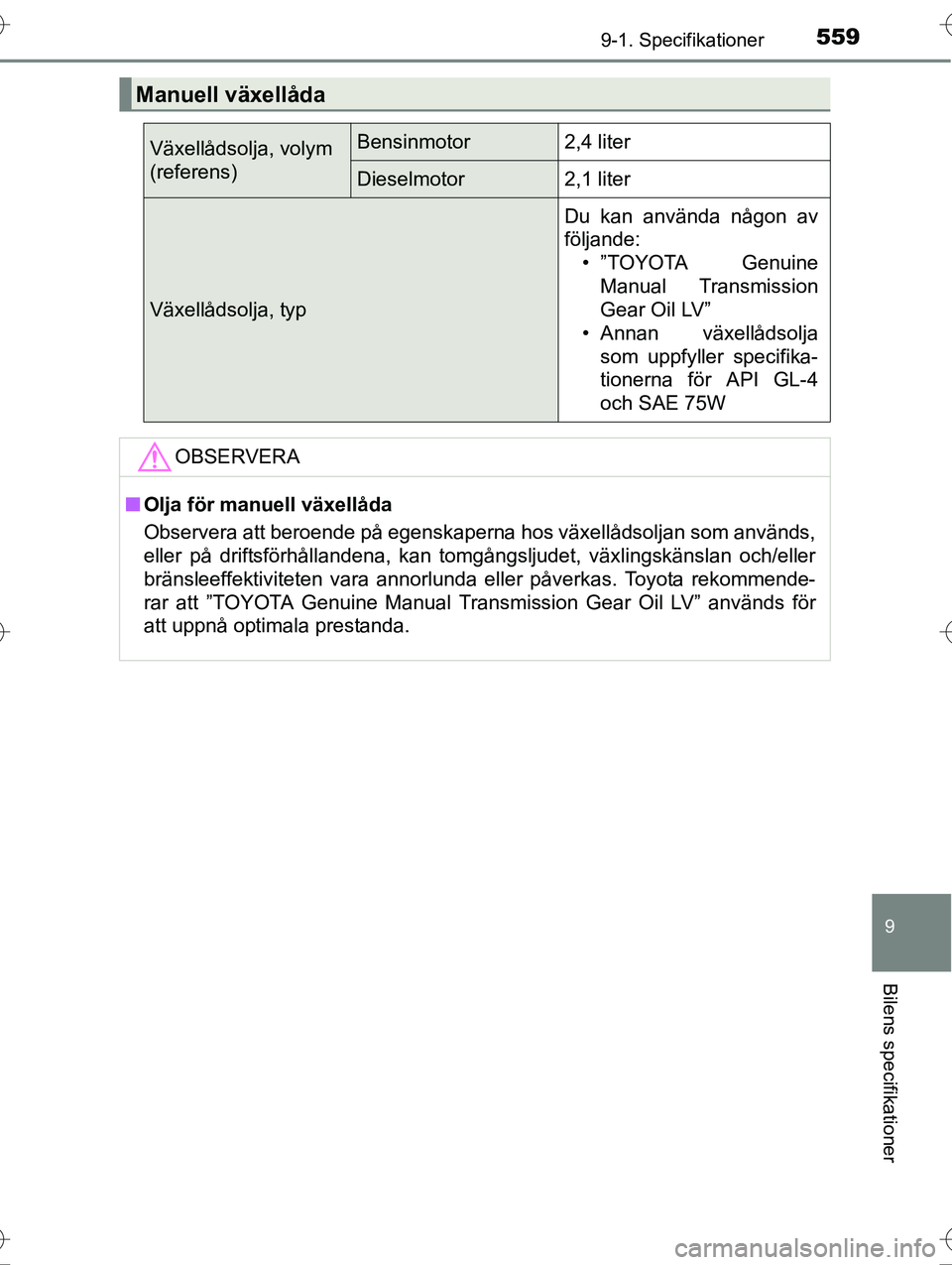

Manuell växellåda
Växellådsolja, volym
(referens)Bensinmotor2,4 liter
Dieselmotor2,1 liter
Växellådsolja, typ
Du kan använda någon av
följande:• ”TOYOTA Genuine
Manual Transmission
Gear Oil LV”
• Annan växellådsolja som uppfyller specifika-
tionerna för API GL-4
och SAE 75W
OBSERVERA
nOlja för manuell växellåda
Observera att beroende på egenskaperna hos växellådsoljan som används,
eller på driftsförhållandena, kan tomgångsljudet, växlingskänslan och/eller
bränsleeffektiviteten vara annorlunda eller påverkas. Toyota rekommende-
rar att ”TOYOTA Genuine Manual Transmission Gear Oil LV” används för
att uppnå optimala prestanda.
OM20C20SE.book Page 559 We dnesday, March 30, 2016 3:47 PM

5609-1. Specifikationer
OM20C20SE
*: Minsta tillåtna pedalspel när pedalen trampas ner med kraften 294 N ochmotorn är igång

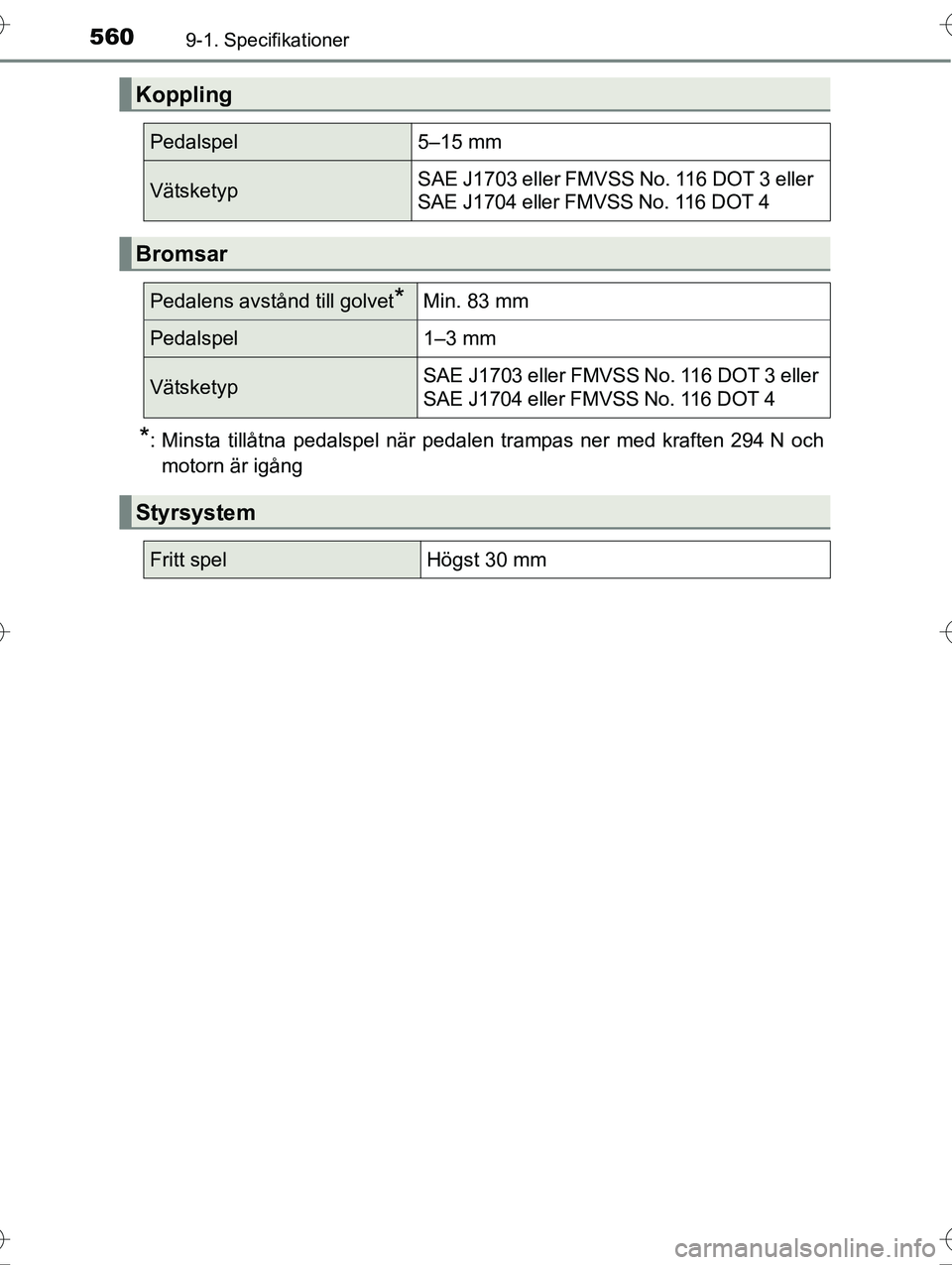

Koppling
Pedalspel5–15 mm
VätsketypSAE J1703 eller FMVSS No. 116 DOT 3 eller
SAE J1704 eller FMVSS No. 116 DOT 4
Bromsar
Pedalens avstånd till golvet*Min. 83 mm
Pedalspel 1–3 mm
VätsketypSAE J1703 eller FMVSS No. 116 DOT 3 eller
SAE J1704 eller FMVSS No. 116 DOT 4
Styrsystem
Fritt spelHögst 30 mm
