5118-2. Åtgärder i en akut situation
OM20C20SE
8
Om problem uppstår

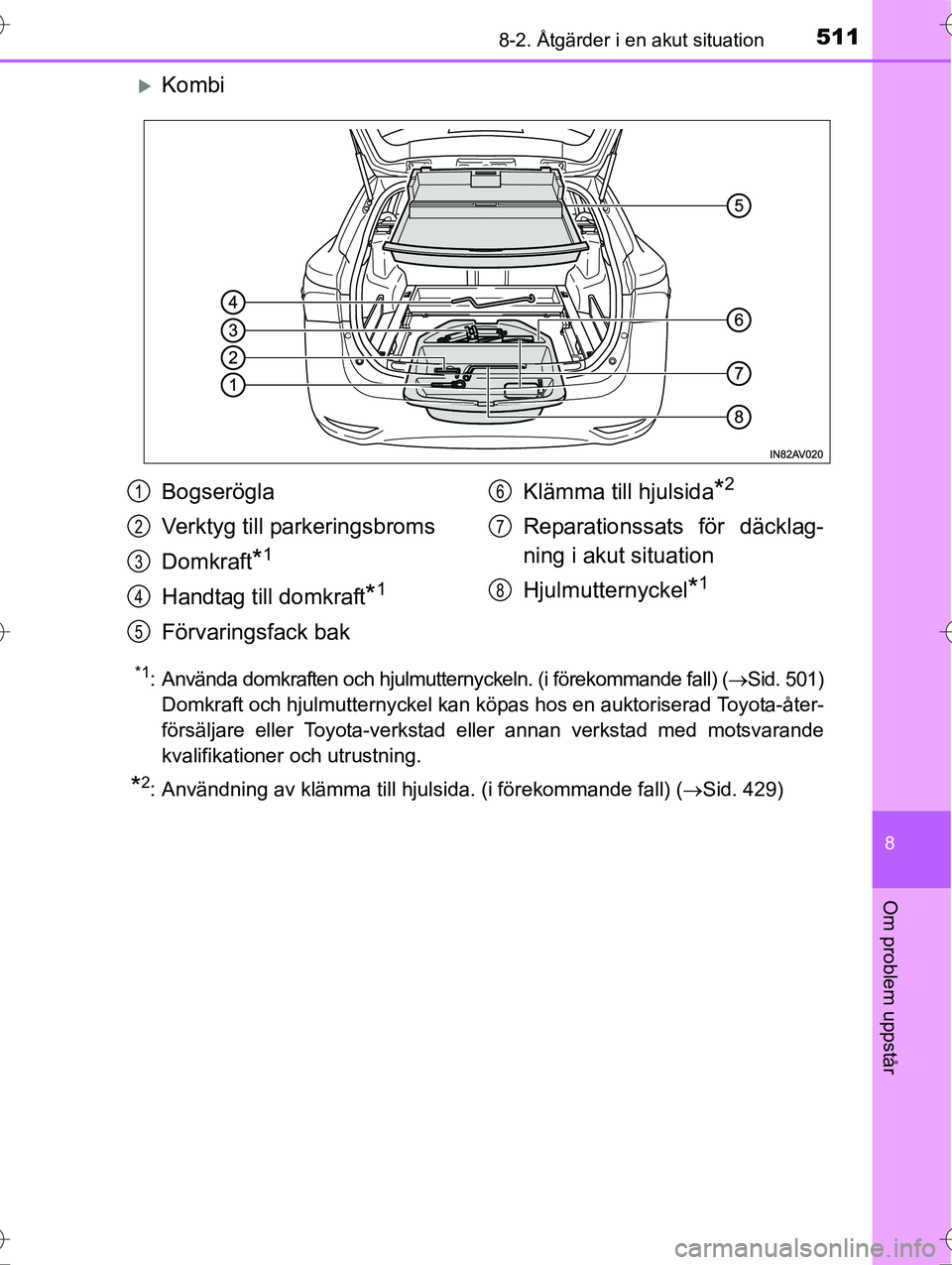

Kombi
*1: Använda domkraften och hjulmutternyckeln. (i förekommande fall) (Sid. 501)
Domkraft och hjulmutternyckel kan köpas hos en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
*2: Användning av klämma till hjulsida. (i förekommande fall) ( Sid. 429)
Bogserögla
Verktyg till parkeringsbroms
Domkraft
*1
Handtag till domkraft*1
Förvaringsfack bakKlämma till hjulsida
*2
Reparationssats för däcklag-
ning i akut situation
Hjulmutternyckel
*1
1
2
3
4
5
6
7
8
OM20C20SE.book Page 511 We
dnesday, March 30, 2016 3:47 PM

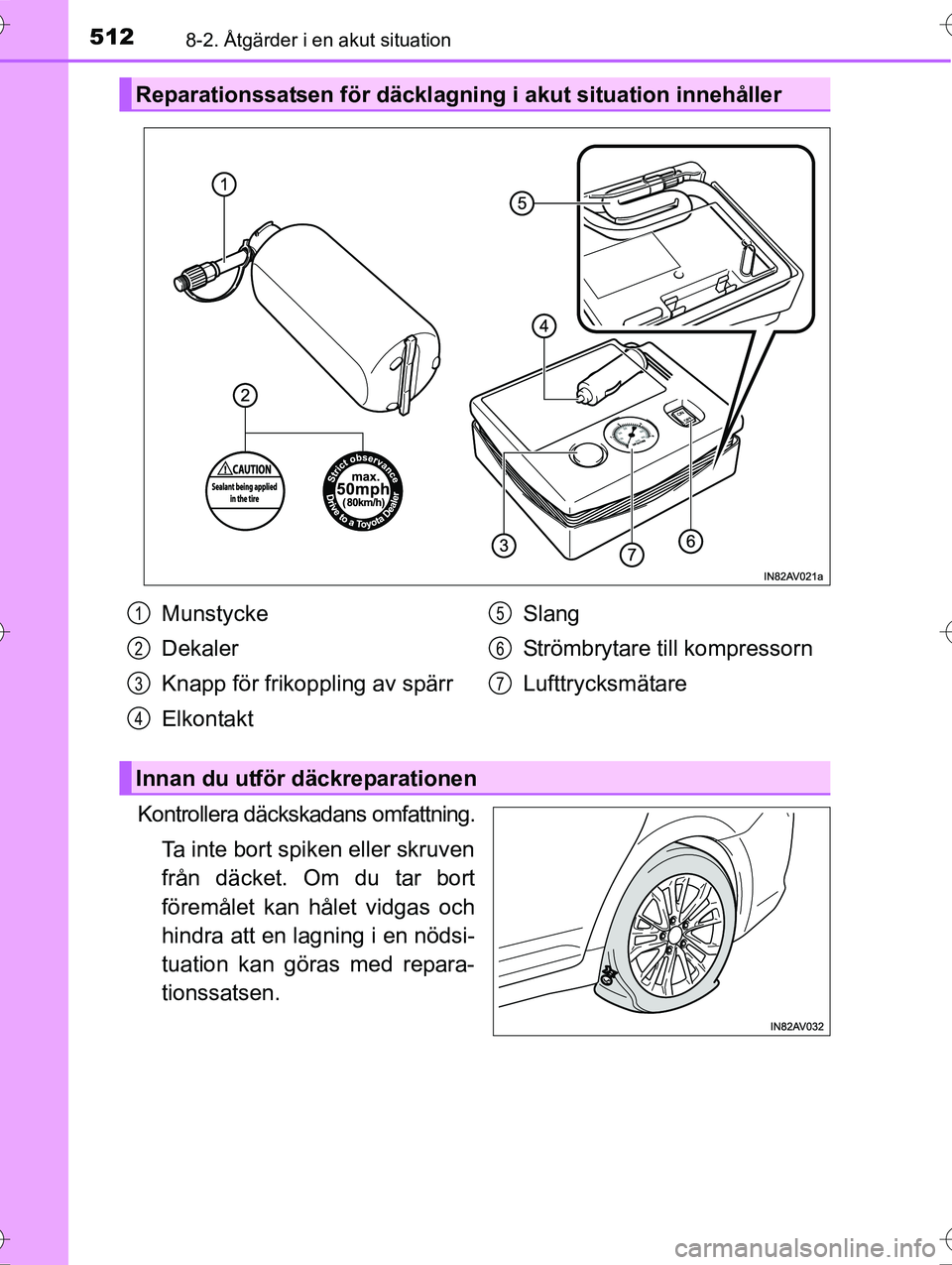

5128-2. Åtgärder i en akut situation
OM20C20SE
Kontrollera däckskadans omfattning.Ta inte bort spiken eller skruven
från däcket. Om du tar bort
föremålet kan hålet vidgas och
hindra att en lagning i en nödsi-
tuation kan göras med repara-
tionssatsen.
Reparationssatsen för däcklagning i akut situation innehåller
Munstycke
Dekaler
Knapp för frikoppling av spärr
Elkontakt Slang
Strömbrytare till kompressorn
Lufttrycksmätare1
2
3
4
5
6
7
Innan du utför däckreparationen
OM20C20SE.book Page 512 We
dnesday, March 30, 2016 3:47 PM

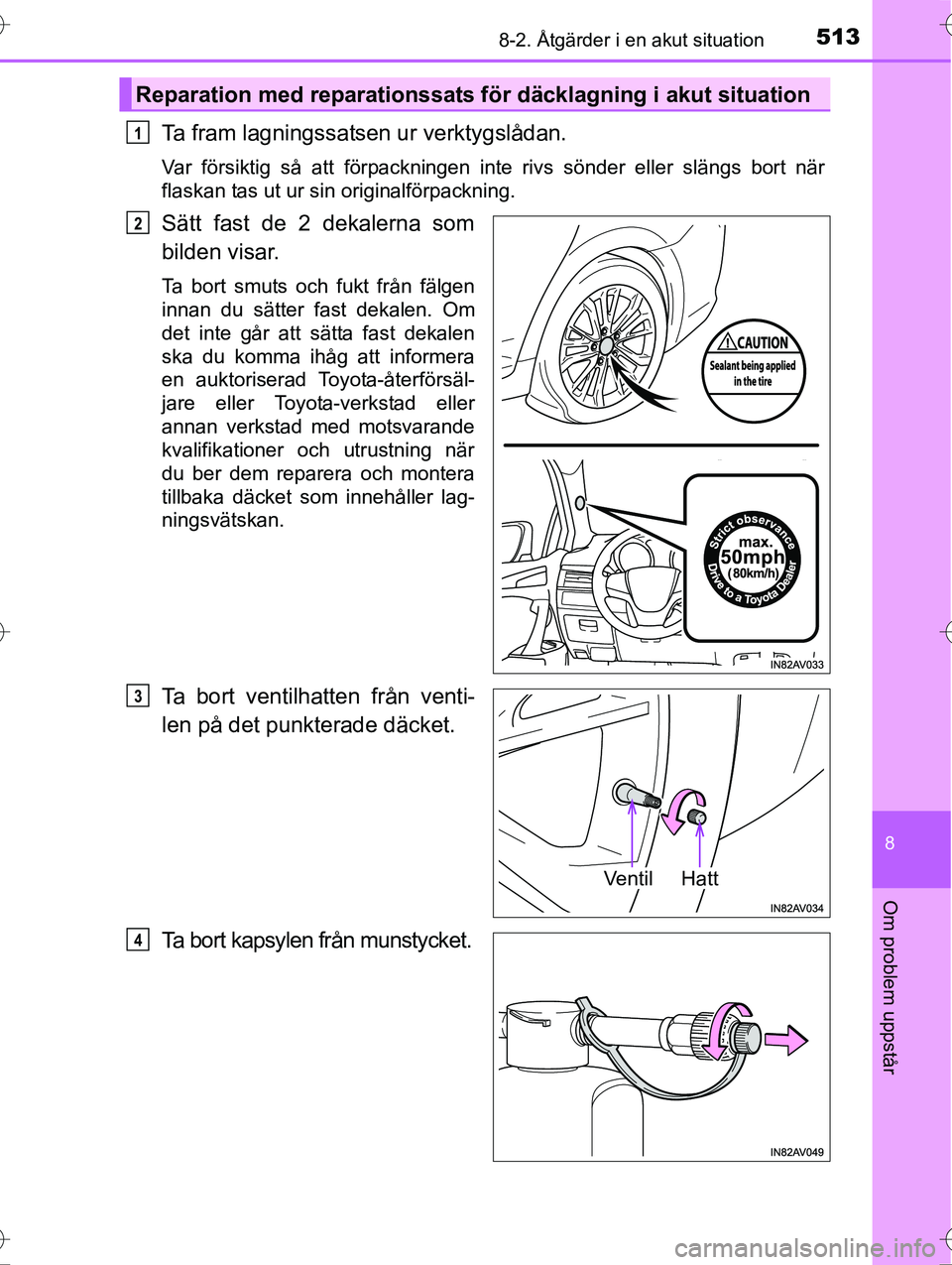

5138-2. Åtgärder i en akut situation
OM20C20SE
8
Om problem uppstår
Ta fram lagningssatsen ur verktygslådan.
Var försiktig så att förpackningen inte rivs sönder eller slängs bort när
flaskan tas ut ur sin originalförpackning.
Sätt fast de 2 dekalerna som
bilden visar.
Ta bort smuts och fukt från fälgen
innan du sätter fast dekalen. Om
det inte går att sätta fast dekalen
ska du komma ihåg att informera
en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning när
du ber dem reparera och montera
tillbaka däcket som innehåller lag-
ningsvätskan.
Ta bort ventilhatten från venti-
len på det punkterade däcket.
Ta bort kapsylen från munstycket.
Reparation med reparationssats för däcklagning i akut situation
1

2
VentilHatt
3
4
OM20C20SE.book Page 513 Wednesday, March 30, 2016 3:47 PM

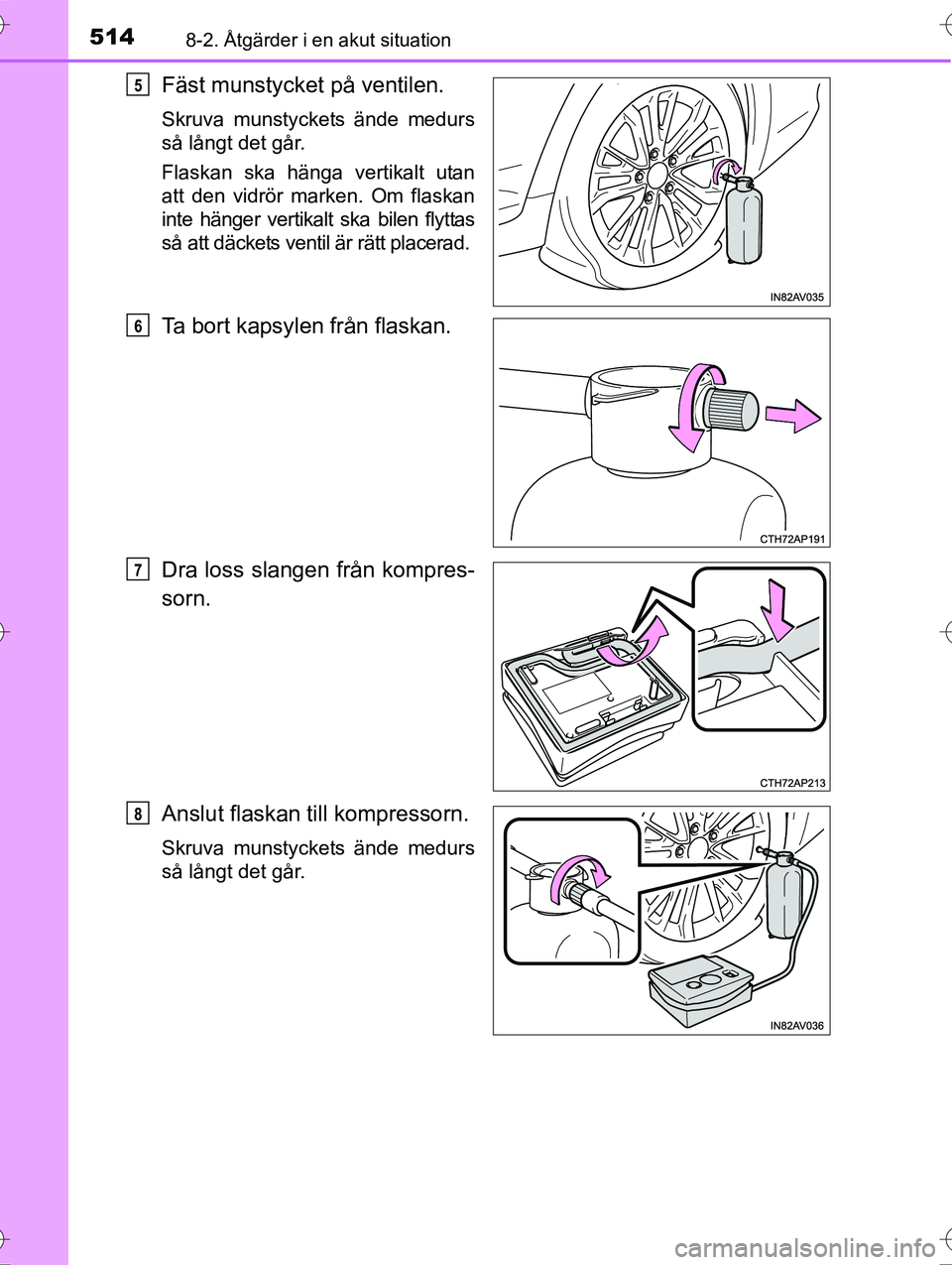

5148-2. Åtgärder i en akut situation
OM20C20SE
Fäst munstycket på ventilen.
Skruva munstyckets ände medurs
så långt det går.
Flaskan ska hänga vertikalt utan
att den vidrör marken. Om flaskan
inte hänger vertikalt ska bilen flyttas
så att däckets ventil är rätt placerad.
Ta bort kapsylen från flaskan.
Dra loss slangen från kompres-
sorn.
Anslut flaskan till kompressorn.
Skruva munstyckets ände medurs
så långt det går.
5
6
7
8
OM20C20SE.book Page 514 Wednesday, March 30, 2016 3:47 PM

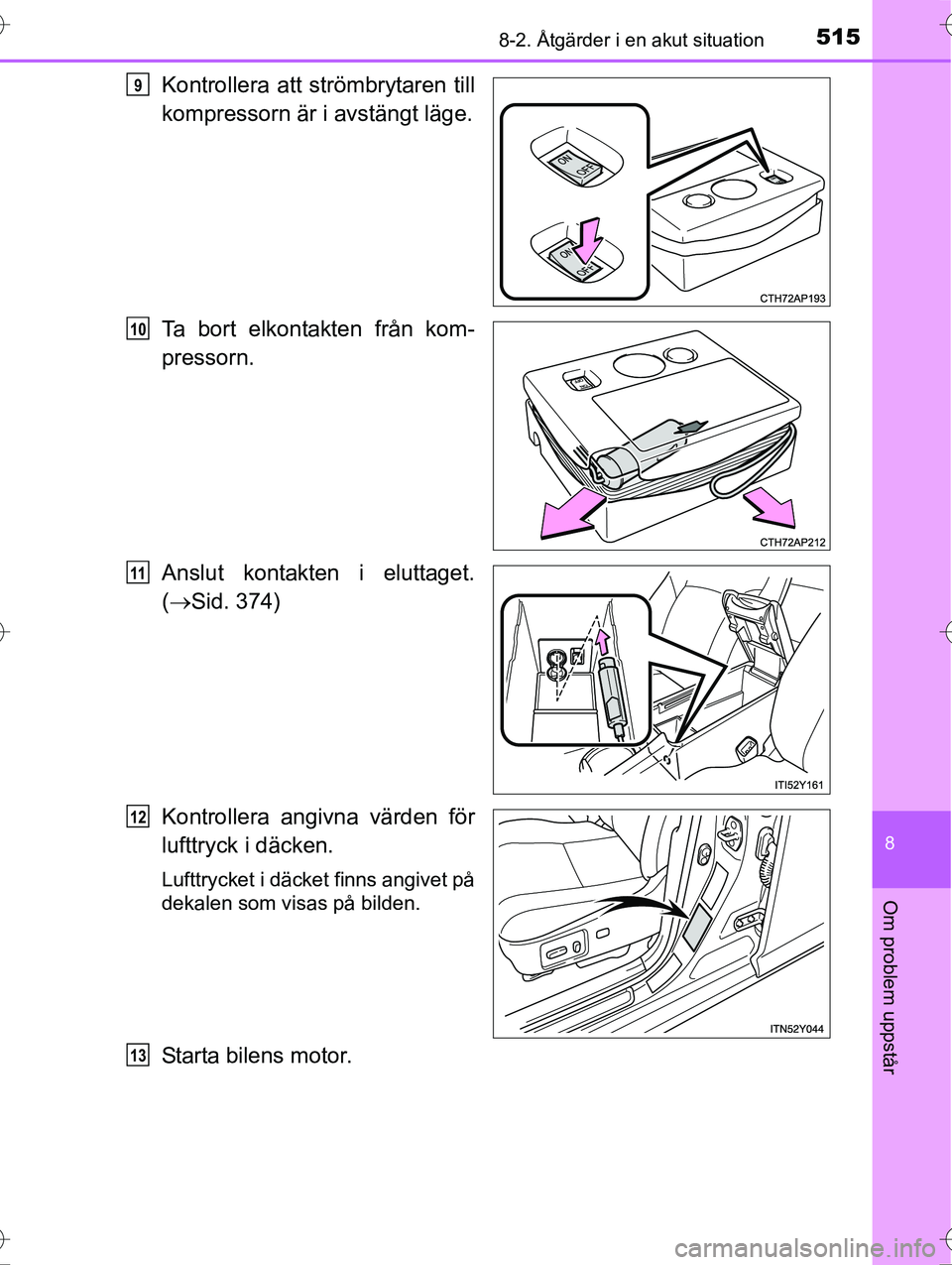

5158-2. Åtgärder i en akut situation
OM20C20SE
8
Om problem uppstår
Kontrollera att strömbrytaren till
kompressorn är i avstängt läge.
Ta bort elkontakten från kom-
pressorn.
Anslut kontakten i eluttaget.
( Sid. 374)
Kontrollera angivna värden för
lufttryck i däcken.
Lufttrycket i däcket finns angivet på
dekalen som visas på bilden.
Starta bilens motor.
9
10
11
12
13
OM20C20SE.book Page 515 We dnesday, March 30, 2016 3:47 PM

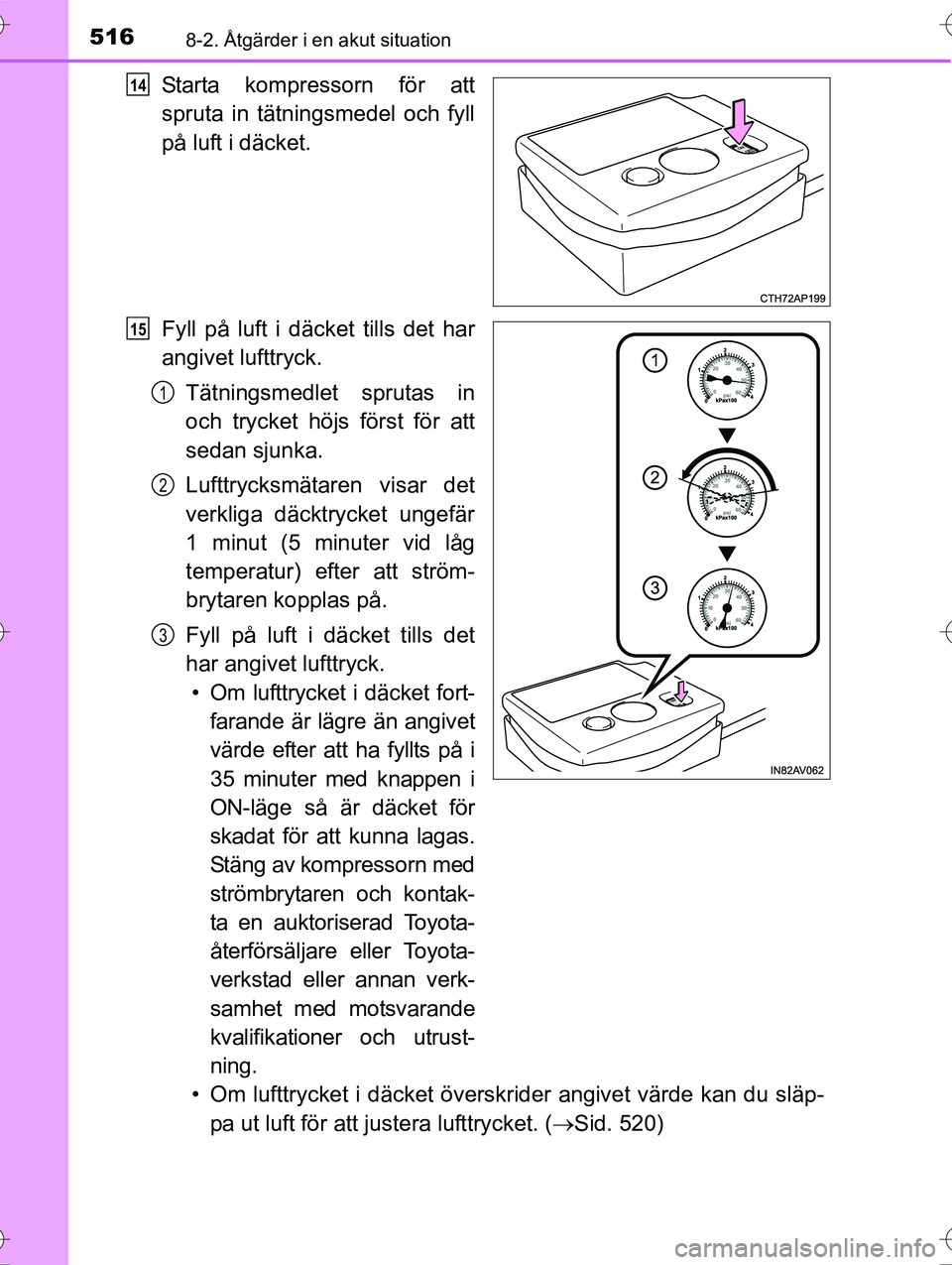

5168-2. Åtgärder i en akut situation
OM20C20SE
Starta kompressorn för att
spruta in tätningsmedel och fyll
på luft i däcket.
Fyll på luft i däcket tills det har
angivet lufttryck.Tätningsmedlet sprutas in
och trycket höjs först för att
sedan sjunka.
Lufttrycksmätaren visar det
verkliga däcktrycket ungefär
1 minut (5 minuter vid låg
temperatur) efter att ström-
brytaren kopplas på.
Fyll på luft i däcket tills det
har angivet lufttryck.• Om lufttrycket i däcket fort- farande är lägre än angivet
värde efter att ha fyllts på i
35 minuter med knappen i
ON-läge så är däcket för
skadat för att kunna lagas.
Stäng av kompressorn med
strömbrytaren och kontak-
ta en auktoriserad Toyota-
återförsäljare eller Toyota-
verkstad eller annan verk-
samhet med motsvarande
kvalifikationer och utrust-
ning.
• Om lufttrycket i däcket överskri der angivet värde kan du släp-
pa ut luft för att justera lufttrycket. ( Sid. 520)14
15
1
2
3
OM20C20SE.book Page 516 Wednesday, March 30, 2016 3:47 PM

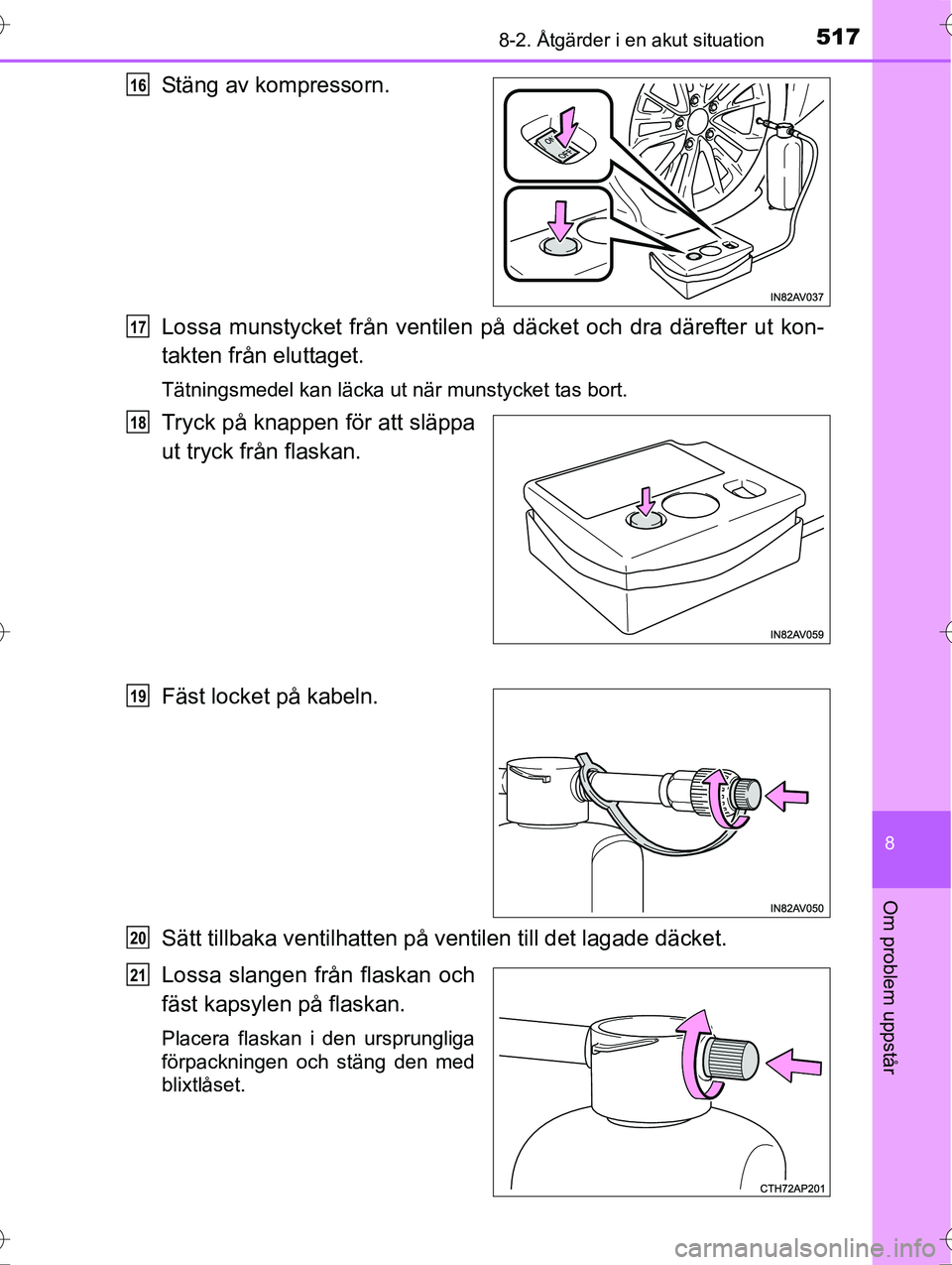

5178-2. Åtgärder i en akut situation
OM20C20SE
8
Om problem uppstår
Stäng av kompressorn.
Lossa munstycket från ventilen på däcket och dra därefter ut kon-
takten från eluttaget.
Tätningsmedel kan läcka ut när munstycket tas bort.
Tryck på knappen för att släppa
ut tryck från flaskan.
Fäst locket på kabeln.
Sätt tillbaka ventil hatten på ventilen t ill det lagade däcket.
Lossa slangen från flaskan och
fäst kapsylen på flaskan.
Placera flaskan i den ursprungliga
förpackningen och stäng den med
blixtlåset.
16
17
18
19
20
21
OM20C20SE.book Page 517 We dnesday, March 30, 2016 3:47 PM

5188-2. Åtgärder i en akut situation
OM20C20SE

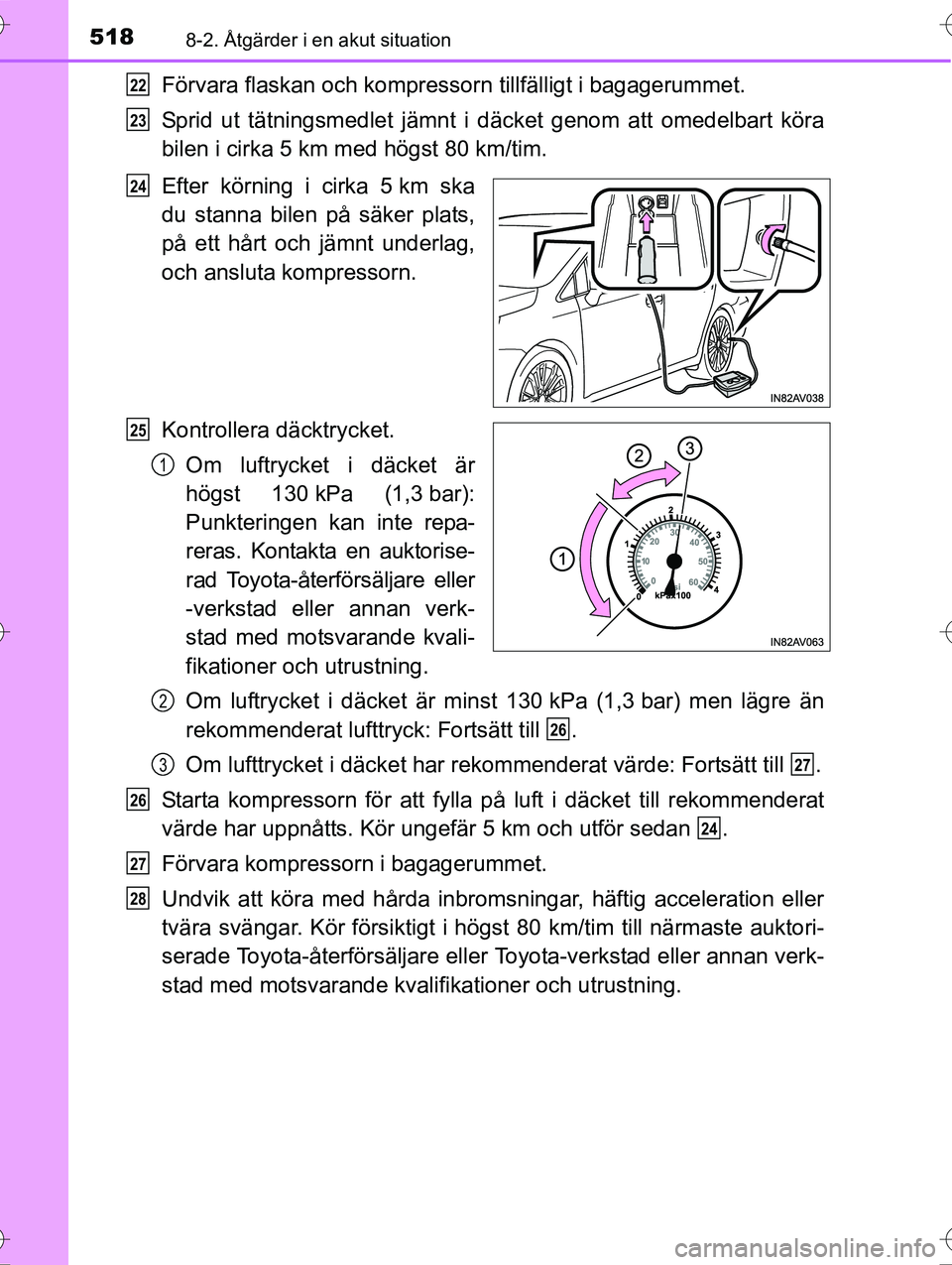

Förvara flaskan och kompressorn tillfälligt i bagagerummet.
Sprid ut tätningsmedlet jämnt i däcket genom att omedelbart köra
bilen i cirka 5 km med högst 80 km/tim.
Efter körning i cirka 5 km ska
du stanna bilen på säker plats,
på ett hårt och jämnt underlag,
och ansluta kompressorn.
Kontrollera däcktrycket.
Om luftrycket i däcket är
högst 130 kPa (1,3 bar):
Punkteringen kan inte repa-
reras. Kontakta en auktorise-
rad Toyota-återförsäljare eller
-verkstad eller annan verk-
stad med motsvarande kvali-
fikationer och utrustning.
Om luftrycket i däcket är minst 130 kPa (1,3 bar) men lägre än
rekommenderat lufttryck: Fortsätt till .
Om lufttrycket i däck et har rekommenderat vä rde: Fortsätt till .
Starta kompressorn för att fylla på luft i däcket till rekommenderat
värde har uppnåtts. Kör ungefär 5 km och utför sedan .
Förvara kompressorn i bagagerummet.
Undvik att köra med hårda inbromsningar, häftig acceleration eller
tvära svängar. Kör försiktigt i högs t 80 km/tim till närmaste auktori-
serade Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning.22
23
24
25
1
2
26
327
26
24
27
28
OM20C20SE.book Page 518 We dnesday, March 30, 2016 3:47 PM

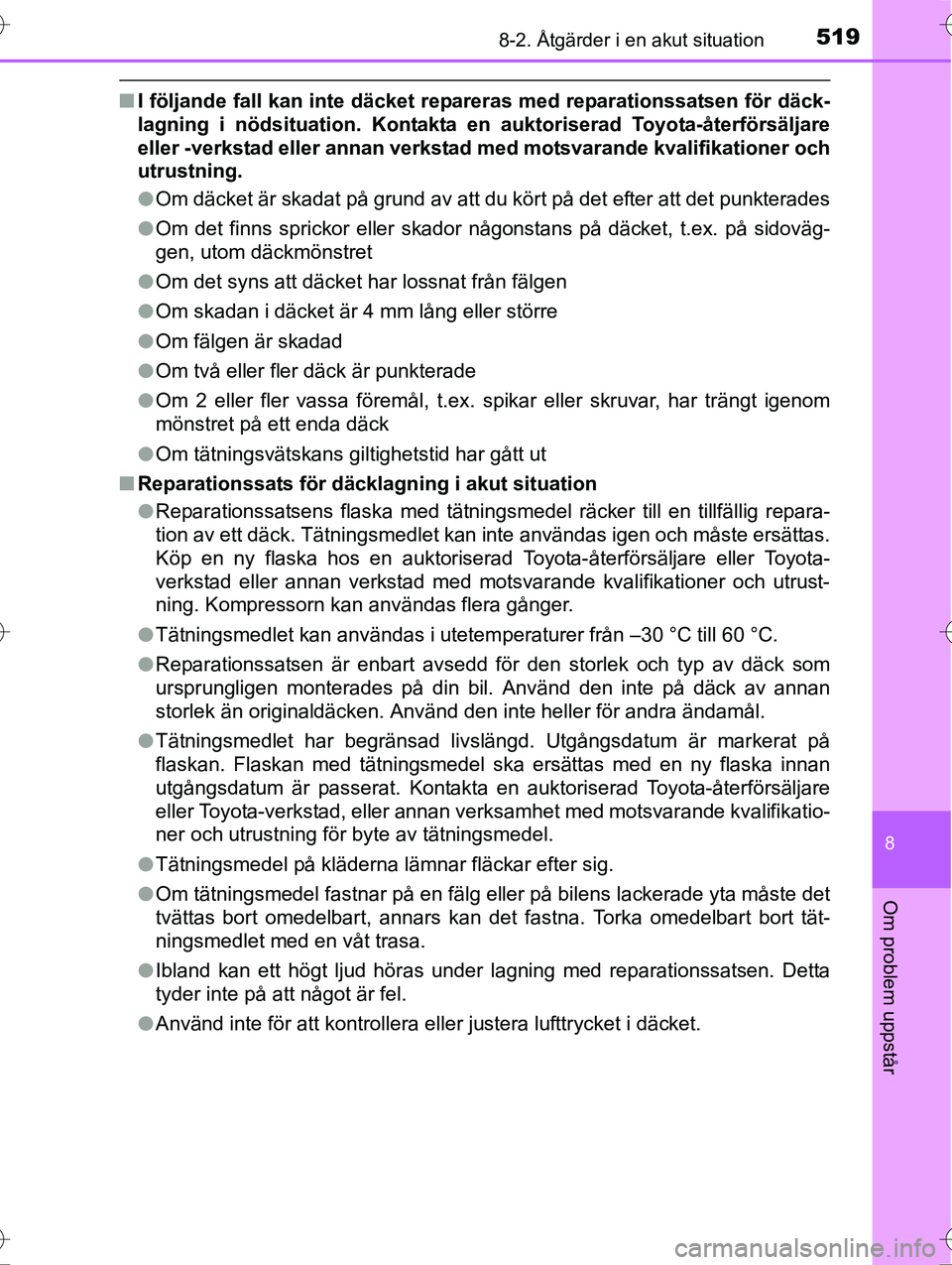

5198-2. Åtgärder i en akut situation
OM20C20SE
8
Om problem uppstår
nI följande fall kan inte däcket repareras med reparationssatsen för däck-
lagning i nödsituation. Kontakta en auktoriserad Toyota-återförsäljare
eller -verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning.
l Om däcket är skadat på grund av att du kört på det efter att det punkterades
l Om det finns sprickor eller skador någonstans på däcket, t.ex. på sidoväg-
gen, utom däckmönstret
l Om det syns att däcket har lossnat från fälgen
l Om skadan i däcket är 4 mm lång eller större
l Om fälgen är skadad
l Om två eller fler däck är punkterade
l Om 2 eller fler vassa föremål, t.ex. spikar eller skruvar, har trängt igenom
mönstret på ett enda däck
l Om tätningsvätskans giltighetstid har gått ut
n Reparationssats för däcklagning i akut situation
lReparationssatsens flaska med tätningsmedel räcker till en tillfällig repara-
tion av ett däck. Tätningsmedlet kan inte användas igen och måste ersättas.
Köp en ny flaska hos en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvalifikationer och utrust-
ning. Kompressorn kan användas flera gånger.
l Tätningsmedlet kan användas i utetem peraturer från –30 °C till 60 °C.
l Reparationssatsen är enbart avsedd för den storlek och typ av däck som
ursprungligen monterades på din bil. Använd den inte på däck av annan
storlek än originaldäcken. Använd den inte heller för andra ändamål.
l Tätningsmedlet har begränsad livslängd. Utgångsdatum är markerat på\
flaskan. Flaskan med tätningsmedel ska ersättas med en ny flaska innan
utgångsdatum är passerat. Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verksamhet med motsvarande kvalifikatio-
ner och utrustning för byte av tätningsmedel.
l Tätningsmedel på kläderna lämnar fläckar efter sig.
l Om tätningsmedel fastnar på en fälg eller på bilens lackerade yta måste det
tvättas bort omedelbart, annars kan det fastna. Torka omedelbart bort tät-
ningsmedlet med en våt trasa.
l Ibland kan ett högt ljud höras under lagning med reparationssatsen. Detta
tyder inte på att något är fel.
l Använd inte för att kontrollera eller justera lufttrycket i däcket.
OM20C20SE.book Page 519 We dnesday, March 30, 2016 3:47 PM

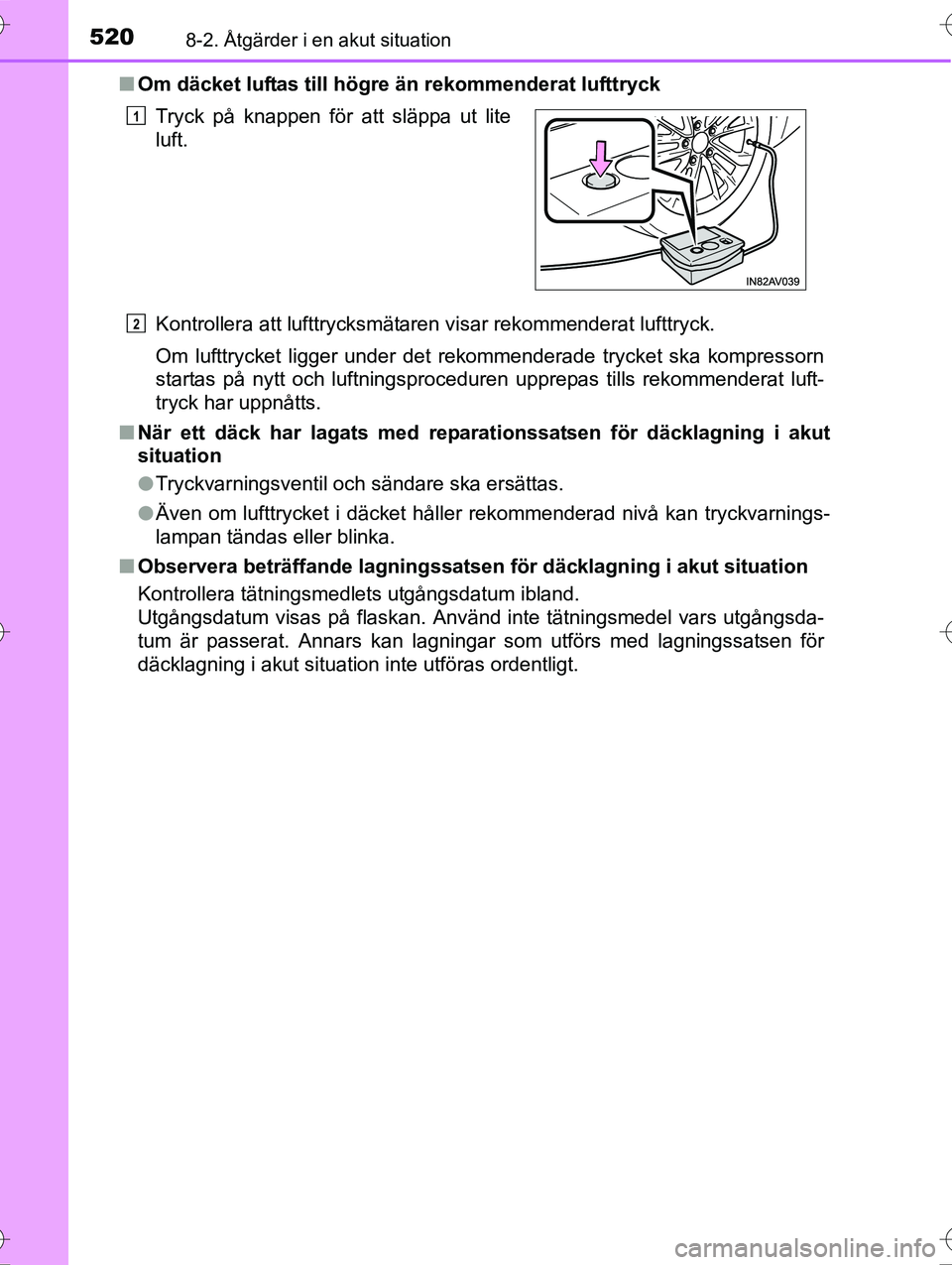

5208-2. Åtgärder i en akut situation
OM20C20SEn
Om däcket luftas till högre än rekommenderat lufttryck
Kontrollera att lufttrycksmätaren visar rekommenderat lufttryck.
Om lufttrycket ligger under det rekommenderade trycket ska kompressorn
startas på nytt och luftningsproceduren upprepas tills rekommenderat luft-
tryck har uppnåtts.
n När ett däck har lagats med reparationssatsen för däcklagning i akut
situation
lTryckvarningsventil och sändare ska ersättas.
l Även om lufttrycket i däcket håller rekommenderad nivå kan tryckvarnings-
lampan tändas eller blinka.
n Observera beträffande lagningssatsen för däcklagning i akut situation
Kontrollera tätningsmedlets utgångsdatum ibland.
Utgångsdatum visas på flaskan. Använd inte tätningsmedel vars utgångsda-
tum är passerat. Annars kan lagningar som utförs med lagningssatsen för
däcklagning i akut situation inte utföras ordentligt. Tryck på knappen för att släppa ut lite
luft.
1
2
