TOYOTA AVENSIS 2016 Kezelési útmutató (in Hungarian)
Manufacturer: TOYOTA, Model Year: 2016, Model line: AVENSIS, Model: TOYOTA AVENSIS 2016Pages: 648, PDF Size: 44.85 MB
Page 451 of 648

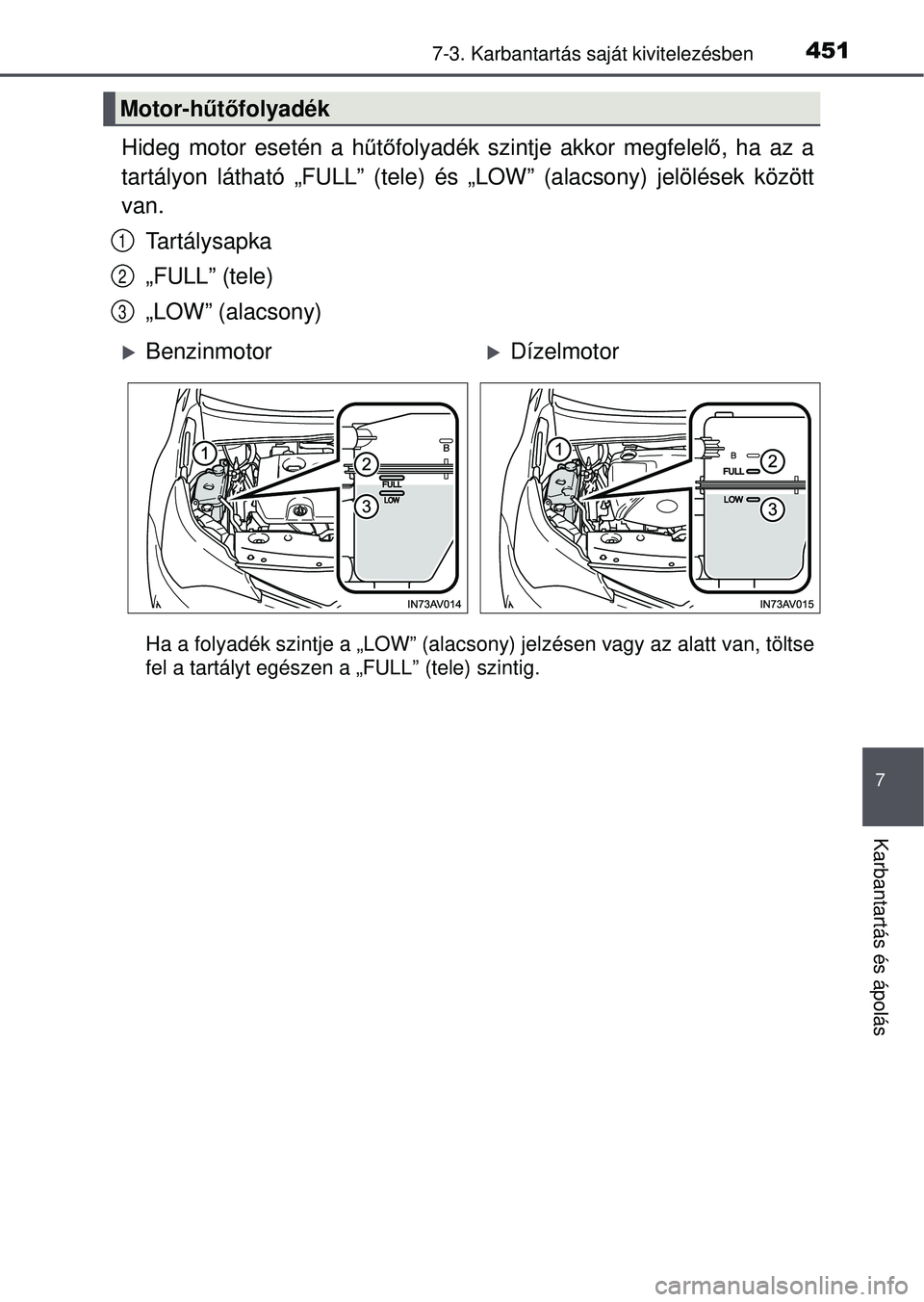

4517-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Hideg motor esetén a hű tő folyadék szintje akkor megfelel ő, ha az a
tartályon látható „FULL” (tele) és „LOW” (alacsony) jelölések között
van.
Tartálysapka
„FULL” (tele)
„LOW” (alacsony)
Ha a folyadék szintje a „LOW” (alacsony ) jelzésen vagy az alatt van, töltse
fel a tartályt egészen a „FULL” (tele) szintig.
Motor-hűt őfolyadék
1
2
3
BenzinmotorDízelmotor
Page 452 of 648

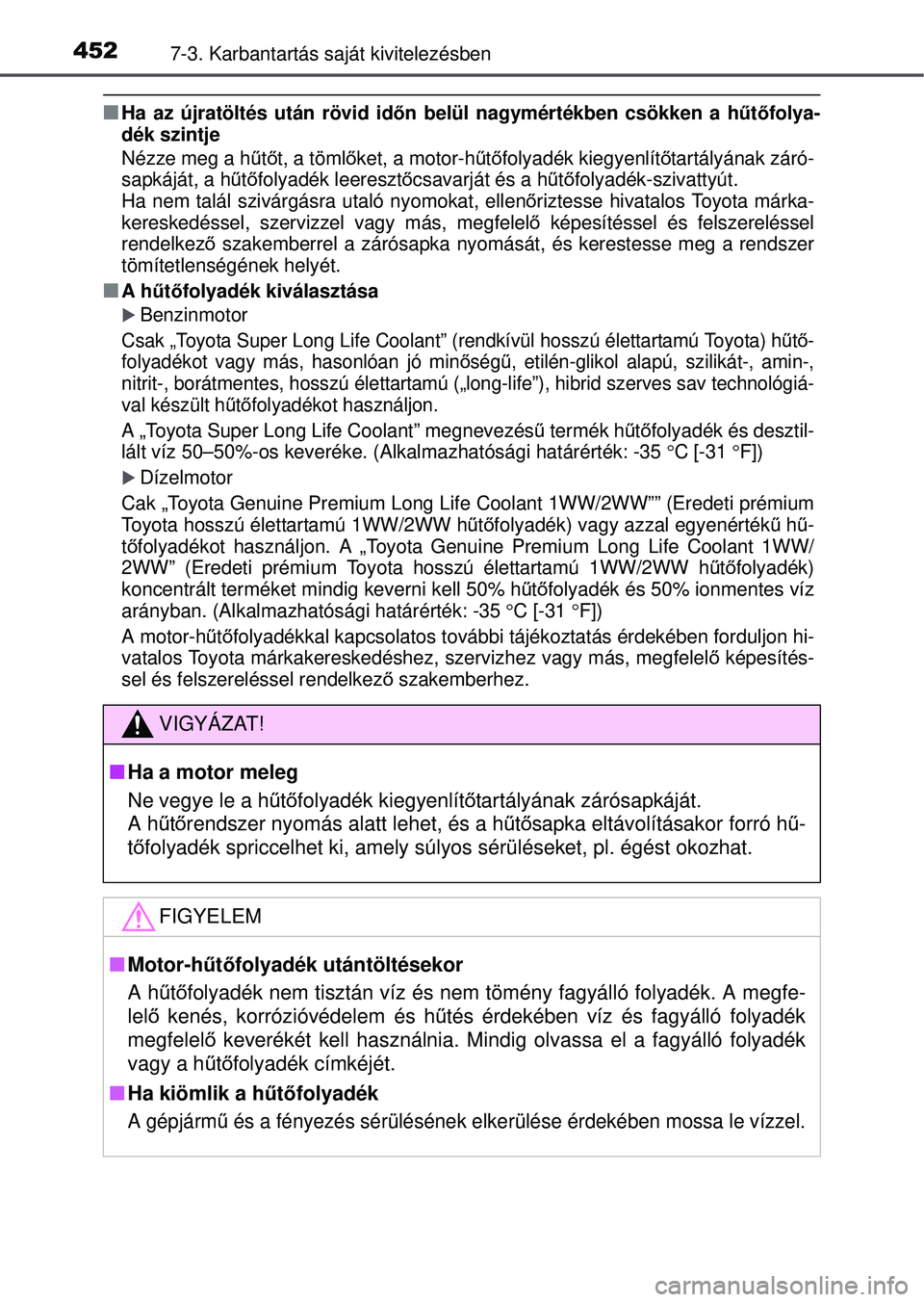

4527-3. Karbantartás saját kivitelezésben
Ha az újratöltés után rövid időn belül nagymértékben csökken a h űtő folya-
dék szintje
Nézze meg a h űtő t, a töml őket, a motor-h űtő folyadék kiegyenlít őtartályának záró-
sapkáját, a h űtő folyadék leereszt őcsavarját és a h űtő folyadék-szivattyút.
Ha nem talál szivárgásra utaló nyomokat, ellen őriztesse hivatalos Toyota márka-
kereskedéssel, szervizze l vagy más, megfelelő képesítéssel és felszereléssel
rendelkez ő szakemberrel a zárósapka nyomását , és kerestesse meg a rendszer
tömítetlenségének helyét.
A h űtő folyadék kiválasztása
Benzinmotor
Csak „Toyota Super Long Life Coolant” (rendkívül hosszú élettartamú Toyota) h űtő -
folyadékot vagy más, hasonlóan jó min őség ű, etilén-glikol alapú, szilikát-, amin-,
nitrit-, borátmentes, hosszú élettartamú („lo ng-life”), hibrid szerves sav technológiá-
val készült hű tő folyadékot használjon.
A „Toyota Super Long Life Coolant” megnevezés ű termék h űtő folyadék és desztil-
lált víz 50–50%-os keveréke. (A lkalmazhatósági határérték: -35 C [-31 F])
Dízelmotor
Cak „Toyota Genuine Premiu m Long Life Coolant 1WW/2WW”” (Eredeti prémium
Toyota hosszú élettartamú 1WW/2WW h űtő folyadék) vagy azzal egyenérték ű h ű-
t ő folyadékot használjon. A „Toyota Genu ine Premium Long Life Coolant 1WW/
2WW” (Eredeti prémium Toyota hosszú élettartamú 1WW/2WW h űtő folyadék)
koncentrált terméket mindi g keverni kell 50% hűtő folyadék és 50% ionmentes víz
arányban. (Alkalmazhatósági határérték: -35 C [-31F])
A motor-h űtő folyadékkal kapcsolatos további tájé koztatás érdekében forduljon hi-
vatalos Toyota márkakereskedéshez , szervizhez vagy más, megfelelő képesítés-
sel és felszereléssel rendelkez ő szakemberhez.
VIGYÁZAT!
Ha a motor meleg
Ne vegye le a h űtő folyadék kiegyenlít őtartályának zárósapkáját.
A hű tőrendszer nyomás alatt lehet, és a h űtő sapka eltávolításakor forró h ű-
tő folyadék spriccelhet ki, amely súlyos sérüléseket, pl. é\
gést okozhat.
FIGYELEM
Motor-h űtőfolyadék utántöltésekor
A hű tőfolyadék nem tisztán víz és nem tömény fagyálló \
folyadék. A megfe-
lelő kenés, korrózióvédelem és h űtés érdekében víz és fagyálló folyadék
megfelel ő keverékét kell használnia. Mindi g olvassa el a fagyálló folyadék
vagy a h űtő folyadék címkéjét.
Ha kiömlik a h űtőfolyadék
A gépjárm ű és a fényezés sérülésének elke rülése érdekében mossa le vízzel.
Page 453 of 648

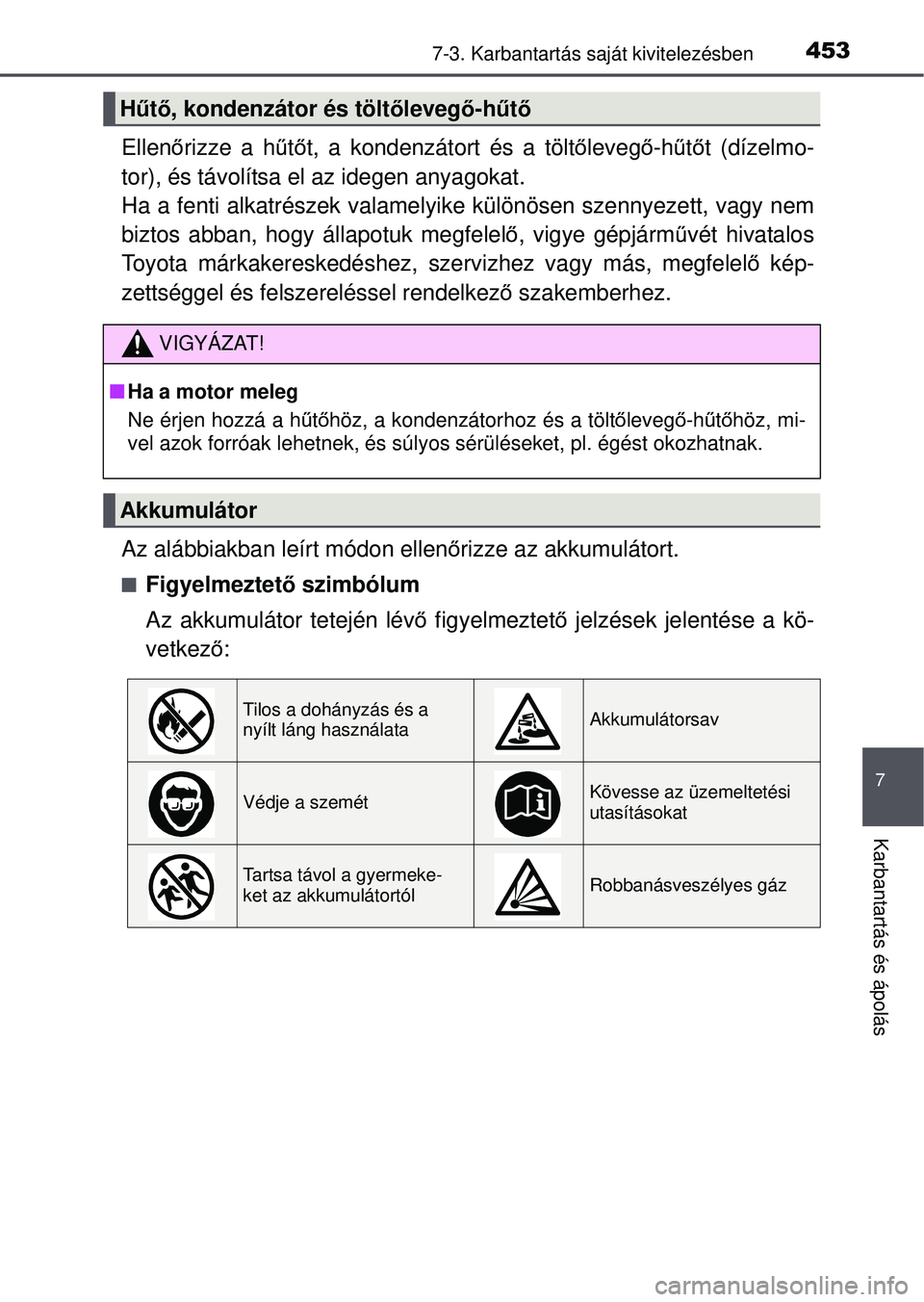

4537-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Ellenőrizze a hű tő t, a kondenzátort és a tölt őleveg ő-h űtő t (dízelmo-
tor), és távolítsa el az idegen anyagokat.
Ha a fenti alkatrészek valamelyike különösen szennyezett, va\
gy nem
biztos abban, hogy állapotuk megfelel ő, vigye gépjárm űvét hivatalos
Toyota márkakereskedéshez, szervizhez vagy más, megfelel ő kép-
zettséggel és felszereléssel rendelkez ő szakemberhez.
Az alábbiakban leírt módon ellen őrizze az akkumulátort.
Figyelmeztet ő szimbólum
Az akkumulátor tetején lév ő figyelmeztet ő jelzések jelentése a kö-
vetkez ő:
H űt ő, kondenzátor és tölt őleveg ő-hűtő
VIGYÁZAT!
Ha a motor meleg
Ne érjen hozzá a h űtő höz, a kondenzátorhoz és a tölt őleveg ő-h űtő höz, mi-
vel azok forróak lehetnek, és súlyos sérüléseket, pl. \
égést okozhatnak.
Akkumulátor
Tilos a dohányzás és a
nyílt láng használataAkkumulátorsav
Védje a szemétKövesse az üzemeltetési
utasításokat
Tartsa távol a gyermeke-
ket az akkumulátortólRobbanásveszélyes gáz
Page 454 of 648

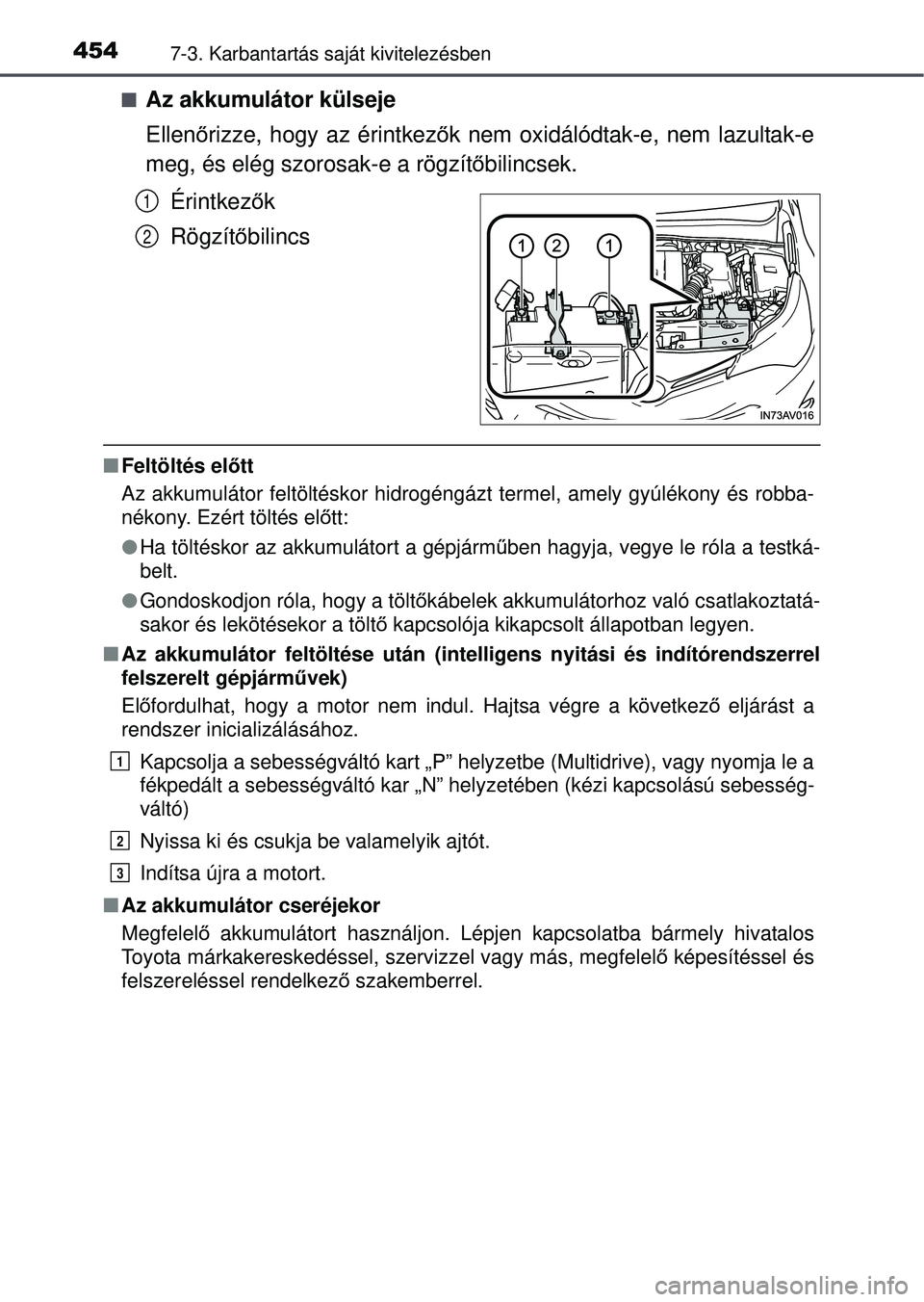

4547-3. Karbantartás saját kivitelezésben
Az akkumulátor külseje
Ellenőrizze, hogy az érintkező k nem oxidálódtak-e, nem lazultak-e
meg, és elég szorosak-e a rögzít őbilincsek.
Érintkez ők
Rögzít őbilincs
Feltöltés el őtt
Az akkumulátor feltöltéskor hidrogéngáz t termel, amely gyúlékony és robba-
nékony. Ezért töltés el őtt:
Ha töltéskor az akkumulátort a gépjármű ben hagyja, vegye le róla a testká-
belt.
Gondoskodjon róla, hogy a tölt őkábelek akkumulátorhoz való csatlakoztatá-
sakor és lekötésekor a tölt ő kapcsolója kikapcsolt állapotban legyen.
Az akkumulátor feltöltése után (int elligens nyitási és indítórendszerrel
felszerelt gépjárművek)
El őfordulhat, hogy a motor nem indul. Hajtsa végre a következő eljárást a
rendszer inicializálásához.
Kapcsolja a sebességváltó kart „P” helyzetbe (Multidrive\
), vagy nyomja le a
fékpedált a sebességváltó kar „N” helyzetében (\
kézi kapcsolású sebesség-
váltó)
Nyissa ki és csukja be valamelyik ajtót.
Indítsa újra a motort.
Az akkumulátor cseréjekor
Megfelel ő akkumulátort használjon. Lépjen kapcsolatba bármely hivatalos
Toyota márkakereskedéssel, szervizzel vagy más, megfelelő képesítéssel és
felszereléssel rendelkez ő szakemberrel.
1
2
1
2
3
Page 455 of 648

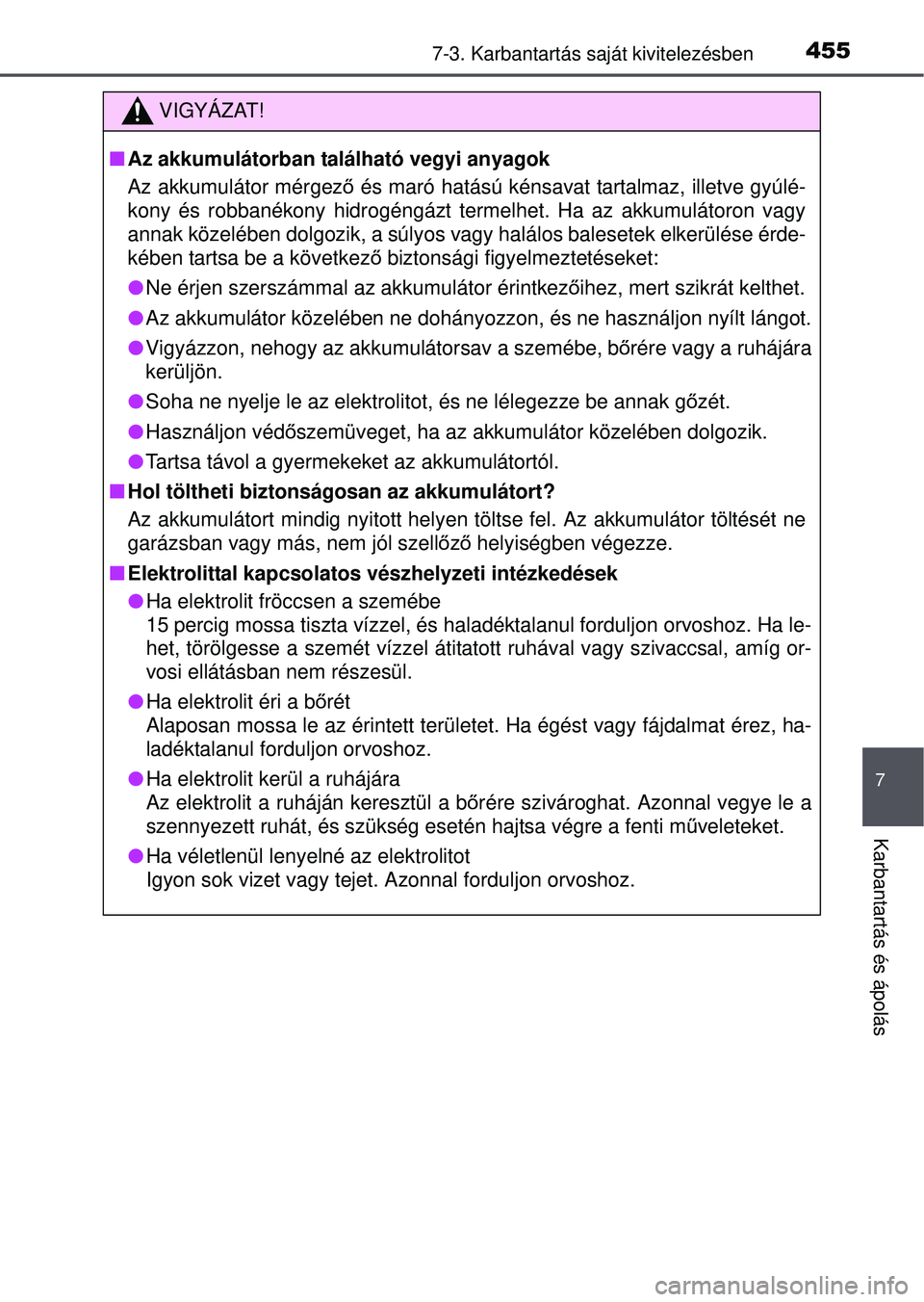

4557-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
VIGYÁZAT!
Az akkumulátorban található vegyi anyagok
Az akkumulátor mérgez ő és maró hatású kénsavat tartalmaz, illetve gyúlé-
kony és robbanékony hidrogéngázt term elhet. Ha az akkumulátoron vagy
annak közelében dolgozik, a súlyos vagy halálos balesetek elkerülése érde-
kében tartsa be a következ ő biztonsági figyelmeztetéseket:
Ne érjen szerszámmal az akkumulátor érintkez őihez, mert szikrát kelthet.
Az akkumulátor közelében ne dohányozzon, és ne használ\
jon nyílt lángot.
Vigyázzon, nehogy az akkumulátorsav a szemébe, b őrére vagy a ruhájára
kerüljön.
Soha ne nyelje le az elektrolitot, és ne lélegezze be annak g őzét.
Használjon véd őszemüveget, ha az akkumulátor közelében dolgozik.
Tartsa távol a gyermekeket az akkumulátortól.
Hol töltheti biztonságosan az akkumulátort?
Az akkumulátort mindig nyitott helyen töltse fel. Az akkumulátor töltését ne
garázsban vagy más, nem jól szellő ző helyiségben végezze.
Elektrolittal kapcsolatos vészhelyzeti intézkedések
Ha elektrolit fröccsen a szemébe
15 percig mossa tiszta vízzel, és haladéktalanul forduljon orvoshoz. Ha le-
het, törölgesse a szemét vízzel átitatott ruhával vagy szivaccsal, amíg or-
vosi ellátásban nem részesül.
Ha elektrolit éri a b őrét
Alaposan mossa le az érintett területe t. Ha égést vagy fájdalmat érez, ha-
ladéktalanul forduljon orvoshoz.
Ha elektrolit kerül a ruhájára
Az elektrolit a ruháján keresztül a b őrére szivároghat. Azonnal vegye le a
szennyezett ruhát, és szükség esetén hajtsa végre a fenti mű veleteket.
Ha véletlenül lenyelné az elektrolitot
Igyon sok vizet vagy tejet. Azonnal forduljon orvoshoz.
Page 456 of 648

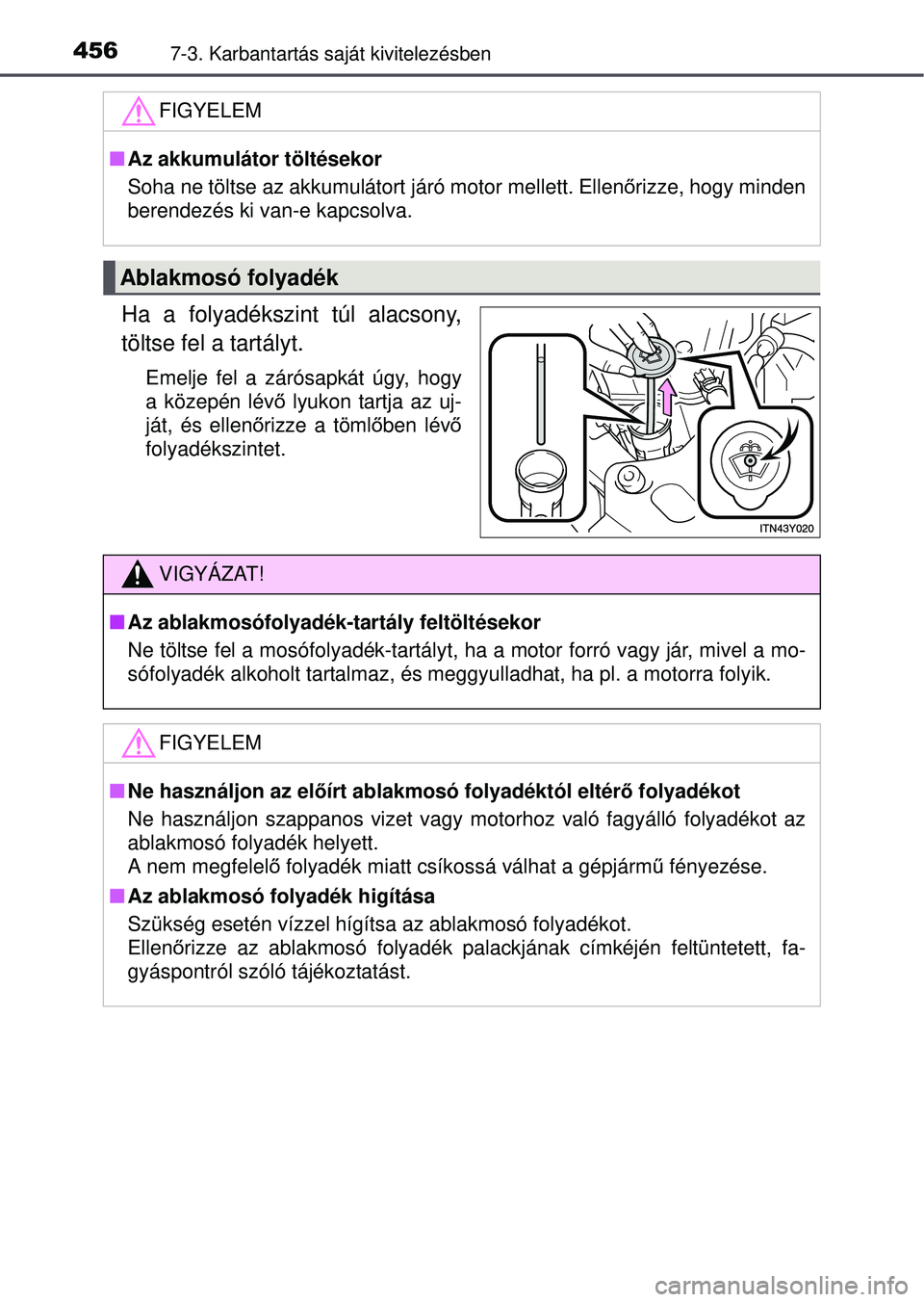

4567-3. Karbantartás saját kivitelezésben
Ha a folyadékszint túl alacsony,
töltse fel a tartályt.
Emelje fel a zárósapkát úgy, hogy
a közepén lévő lyukon tartja az uj-
ját, és ellen őrizze a töml őben lévő
folyadékszintet.
FIGYELEM
Az akkumulátor töltésekor
Soha ne töltse az akkumulátort járó motor mellett. Ellen őrizze, hogy minden
berendezés ki van-e kapcsolva.
Ablakmosó folyadék
VIGYÁZAT!
Az ablakmosófolyadék-tartály feltöltésekor
Ne töltse fel a mosófolyadék-tartályt, ha a motor forró vagy jár, mivel a mo-
sófolyadék alkoholt tartalmaz, és meggyulladhat, ha pl. a motorra folyik.
FIGYELEM
Ne használjon az elő írt ablakmosó folyadéktól eltér ő folyadékot
Ne használjon szappanos vizet vagy motorhoz való fagyálló folyadékot az
ablakmosó folyadék helyett.
A nem megfelel ő folyadék miatt csíkossá válhat a gépjárm ű fényezése.
Az ablakmosó folyadék higítása
Szükség esetén vízzel hígítsa az ablakmosó folyadékot.
Ellen őrizze az ablakmosó folyadék palackjának címkéjén feltüntetett, fa-
gyáspontról szóló tájékoztatást.
Page 457 of 648

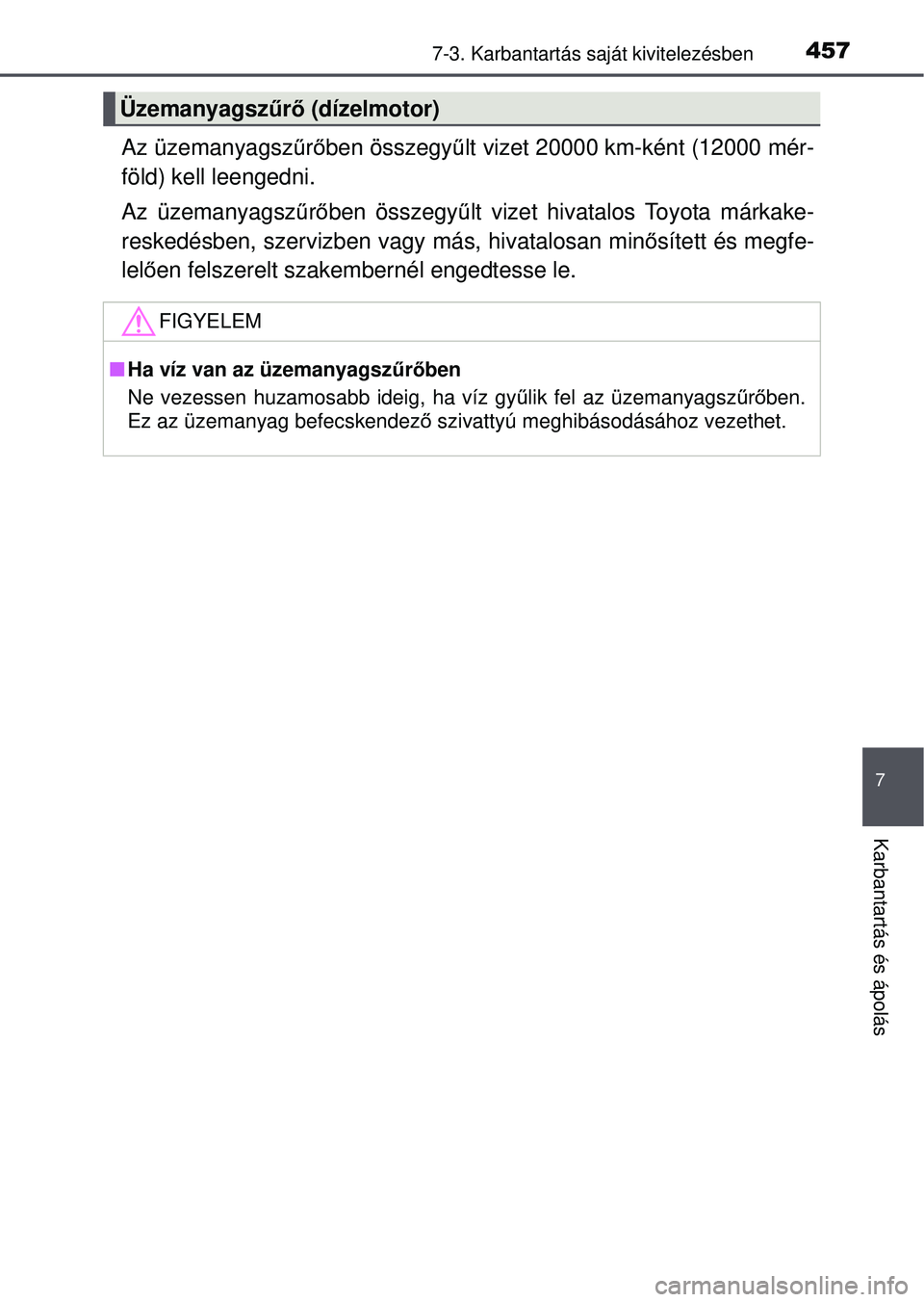

4577-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Az üzemanyagszűrő ben összegy űlt vizet 20000 km-ként (12000 mér-
föld) kell leengedni.
Az üzemanyagsz űrő ben összegy űlt vizet hivatalos Toyota márkake-
reskedésben, szervizben vagy más, hivatalosan min ősített és megfe-
lel ően felszerelt szakembernél engedtesse le.
Üzemanyagszűrő (dízelmotor)
FIGYELEM
Ha víz van az üzemanyagsz űrőben
Ne vezessen huzamosabb ideig, ha víz gy űlik fel az üzemanyagsz űrő ben.
Ez az üzemanyag befecskendez ő szivattyú meghibásodásához vezethet.
Page 458 of 648

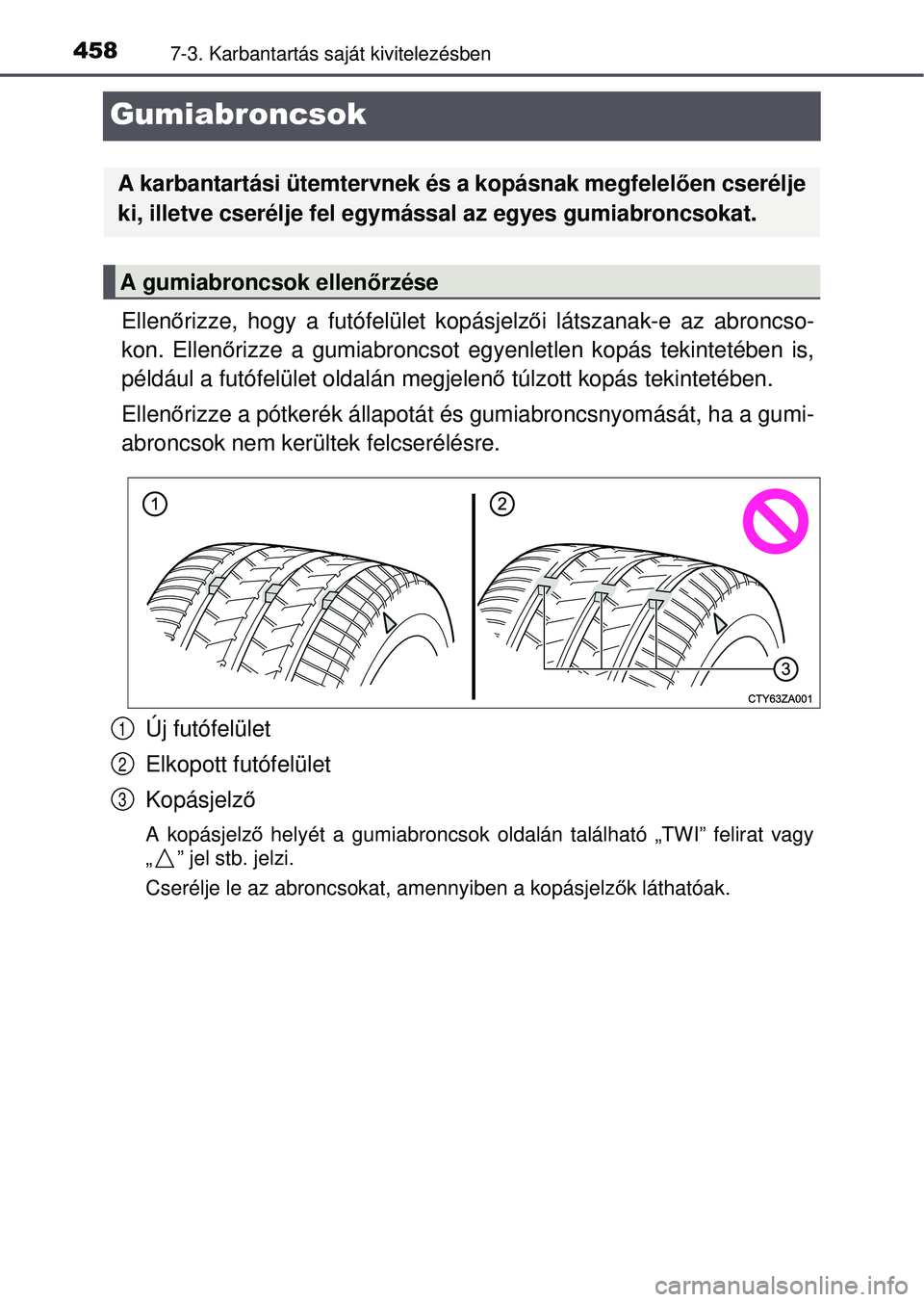

4587-3. Karbantartás saját kivitelezésben
Gumiabroncsok
Ellenőrizze, hogy a futófelület kopásjelz ői látszanak-e az abroncso-
kon. Ellen őrizze a gumiabroncsot egyenletlen kopás tekintetében is,
például a futófelület oldalán megjelen ő túlzott kopás tekintetében.
Ellen őrizze a pótkerék állapotát és gu miabroncsnyomását, ha a gumi-
abroncsok nem kerültek felcserélésre.
Új futófelület
Elkopott futófelület
Kopásjelz ő
A kopásjelző helyét a gumiabroncsok oldalán található „TWI” felirat vagy
„ ” jel stb. jelzi.
Cserélje le az abroncsokat, amennyiben a kopásjelz ők láthatóak.
A karbantartási ütemtervnek és a kopásnak megfelel ően cserélje
ki, illetve cserélje fel egymással az egyes gumiabroncsokat.
A gumiabroncsok ellen őrzése
1
2
3
Page 459 of 648

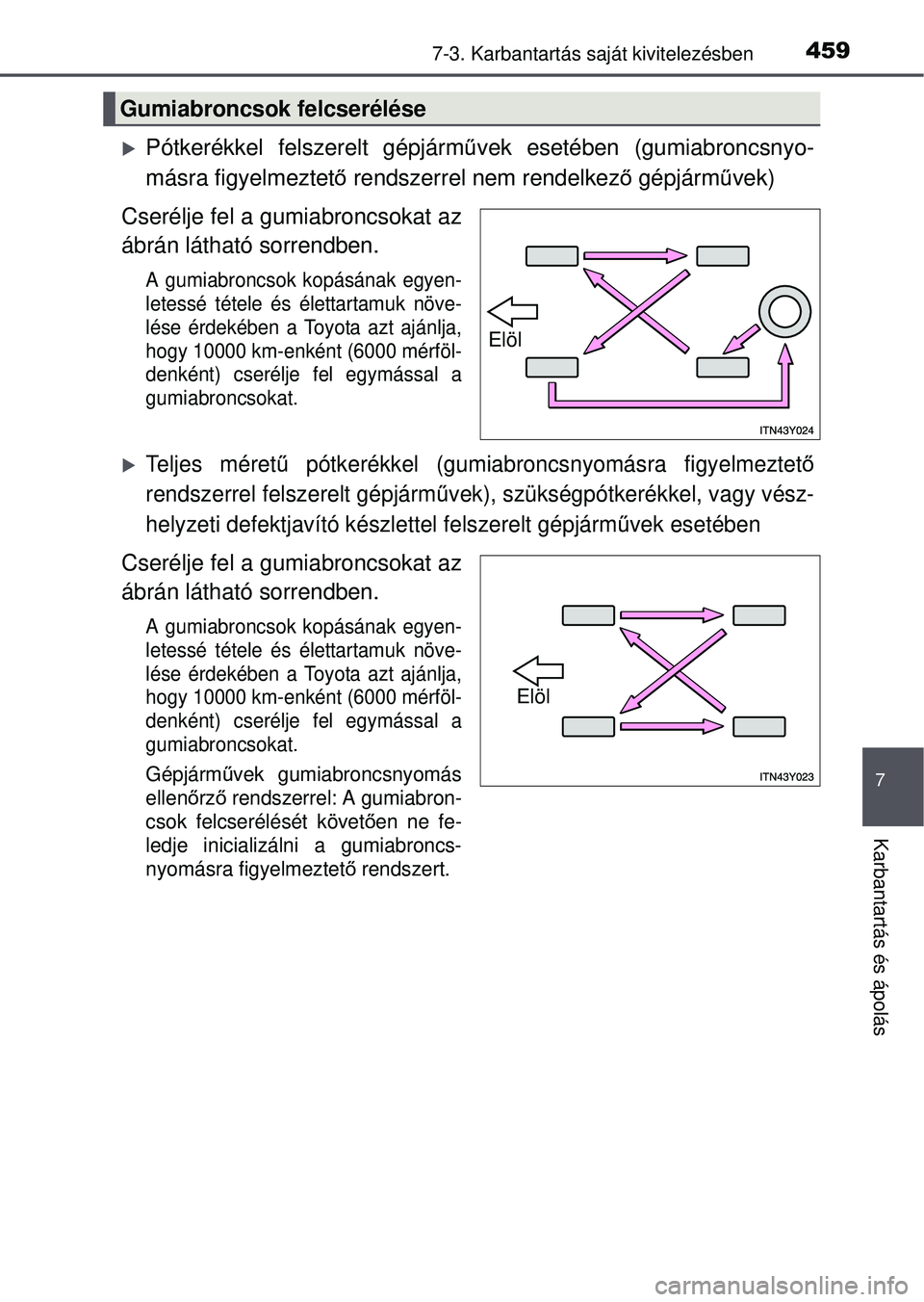

4597-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Pótkerékkel felszerelt gépjármű vek esetében (gumiabroncsnyo-
másra figyelmeztet ő rendszerrel nem rendelkez ő gépjármű vek)
Cserélje fel a gumiabroncsokat az
ábrán látható sorrendben.
A gumiabroncsok kopásának egyen-
letessé tétele és élettartamuk növe-
lése érdekében a Toyota azt ajánlja,
hogy 10000 km-enként (6000 mérföl-
denként) cserélje fel egymással a
gumiabroncsokat.
Teljes méret ű pótkerékkel (gumiabroncsnyomásra figyelmeztet ő
rendszerrel felszerelt gépjárm űvek), szükségpótkerékkel, vagy vész-
helyzeti defektjavító készlettel felszerelt gépjárm űvek esetében
Cserélje fel a gumiabroncsokat az
ábrán látható sorrendben.
A gumiabroncsok kopásának egyen-
letessé tétele és élettartamuk növe-
lése érdekében a Toyota azt ajánlja,
hogy 10000 km-enként (6000 mérföl-
denként) cserélje fel egymással a
gumiabroncsokat.
Gépjármű vek gumiabroncsnyomás
ellenő rző rendszerrel: A gumiabron-
csok felcserélését követ ően ne fe-
ledje inicializálni a gumiabroncs-
nyomásra figyelmeztet ő rendszert.
Gumiabroncsok felcserélése
Elöl
Elöl
Page 460 of 648

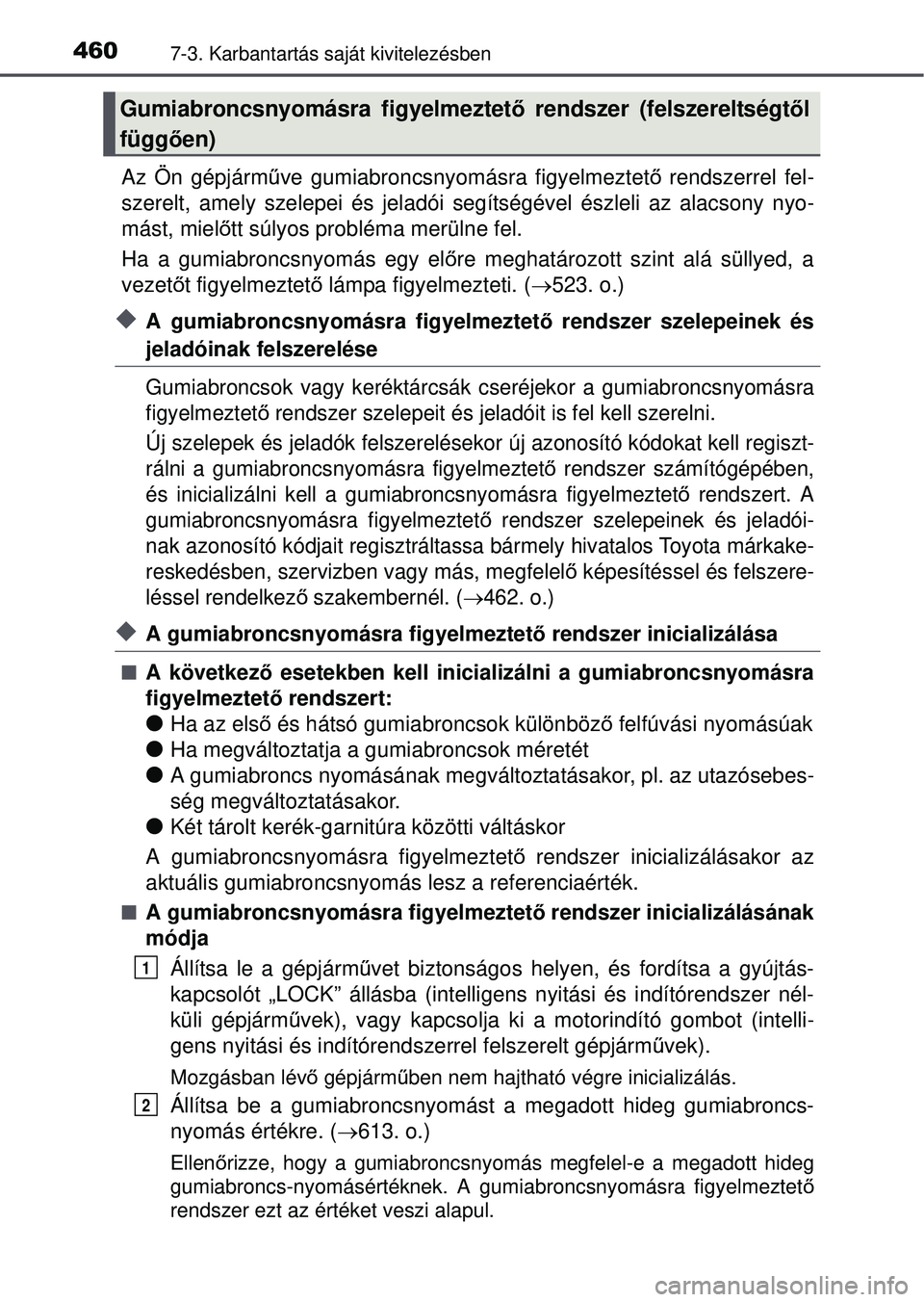

4607-3. Karbantartás saját kivitelezésben
Az Ön gépjárműve gumiabroncsnyomásra figyelmeztet ő rendszerrel fel-
szerelt, amely szelepei és jeladói segítségével észleli az alacsony nyo-
mást, miel őtt súlyos probléma merülne fel.
Ha a gumiabroncsnyomás egy el őre meghatározott szint alá süllyed, a
vezet őt figyelmeztet ő lámpa figyelmezteti. ( 523. o.)
A gumiabroncsnyomásra figyelmeztet ő rendszer szelepeinek és
jeladóinak felszerelése
Gumiabroncsok vagy keréktárcsák cseréjekor a gumiabroncsnyomásra
figyelmeztet ő rendszer szelepeit és jela dóit is fel kell szerelni.
Új szelepek és jeladók felszerelésekor új azonosító kódokat kell regiszt-
rálni a gumiabroncsnyomásra figyelmeztet ő rendszer számítógépében,
és inicializálni kell a gumiabroncsnyomásra figyelmeztet ő rendszert. A
gumiabroncsnyomásra figyelmeztet ő rendszer szelepeinek és jeladói-
nak azonosító kódjait regisztráltassa bármely hivatalos Toyota márkake-
reskedésben, szervizben vagy más, megfelel ő képesítéssel és felszere-
léssel rendelkező szakembernél. (
462. o.)
A gumiabroncsnyomásra figyelmeztet ő rendszer inicializálása
A következ ő esetekben kell inicializálni a gumiabroncsnyomásra
figyelmeztet ő rendszert:
Ha az els ő és hátsó gumiabroncsok különböz ő felfúvási nyomásúak
Ha megváltoztatja a gumiabroncsok méretét
A gumiabroncs nyomásának megváltoztatásakor, pl. az utazósebes-
ség megváltoztatásakor.
Két tárolt kerék-garnitúra közötti váltáskor
A gumiabroncsnyomásra figyelmeztet ő rendszer inicializálásakor az
aktuális gumiabroncsnyomás lesz a referenciaérték.
A gumiabroncsnyomásra figyelmeztet ő rendszer inicializálásának
módja
Állítsa le a gépjármű vet biztonságos helyen, és fordítsa a gyújtás-
kapcsolót „LOCK” állásba (intelligens nyitási és i\
ndítórendszer nél-
küli gépjárm űvek), vagy kapcsolja ki a motorindító gombot (intelli-
gens nyitási és indítórends zerrel felszerelt gépjárművek).
Mozgásban lévő gépjárműben nem hajtható végre inicializálás.
Állítsa be a gumiabroncsnyomást a megadott hideg gumiabroncs-
nyomás értékre. ( 613. o.)
Ellen őrizze, hogy a gumiabroncsnyom ás megfelel-e a megadott hideg
gumiabroncs-nyomásértéknek. A gumiabroncsnyomásra figyelmezt\
et ő
rendszer ezt az értéket veszi alapul.
Gumiabroncsnyomásra figyelmeztet ő rendszer (felszereltségtől
függ ően)
1
2
