TOYOTA AVENSIS 2016 Manual de utilização (in Portuguese)

6009-1. Especificações

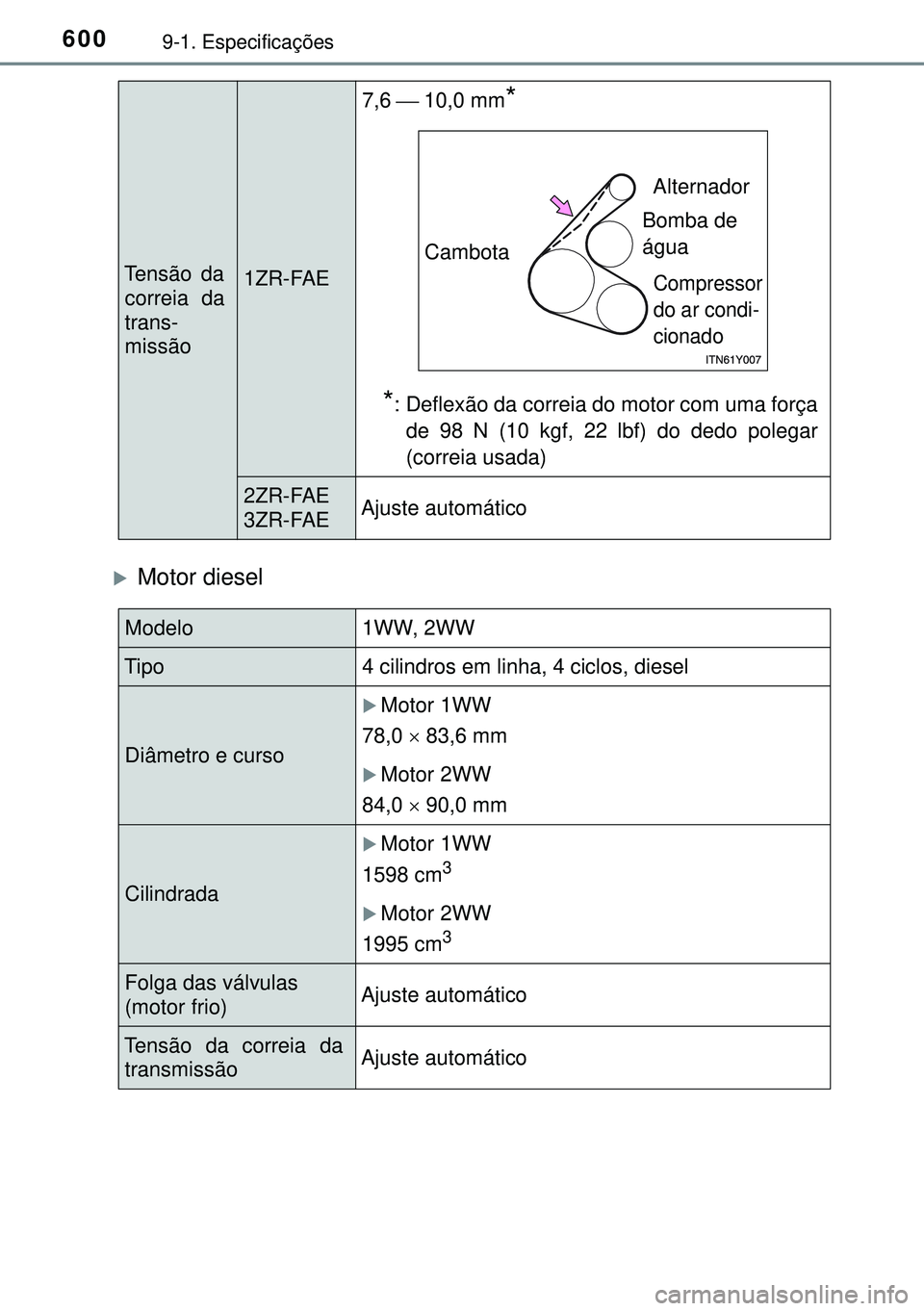

Motor diesel
Tensão da
correia da
trans-
missão1ZR-FAE7,6  10,0 mm
*
*
: Deflexão da correia do motor com uma força
de 98 N (10 kgf, 22 lbf) do dedo polegar
(correia usada)
2ZR-FAE
3ZR-FAEAjuste automático
CambotaAlternador
Bomba de
água
Compressor
do ar condi-
cionado
Modelo 1WW, 2WW
Tipo 4 cilindros em linha, 4 ciclos, diesel
Diâmetro e curso
Motor 1WW
78,0  83,6 mm
Motor 2WW
84,0  90,0 mm
Cilindrada
Motor 1WW
1598 cm
3
Motor 2WW
1995 cm
3
Folga das válvulas
(motor frio)Ajuste automático
Tensão da correia da
transmissãoAjuste automático

6019-1. Especificações
9
Especificações do veículo
Motor a gasolina
Motor diesel

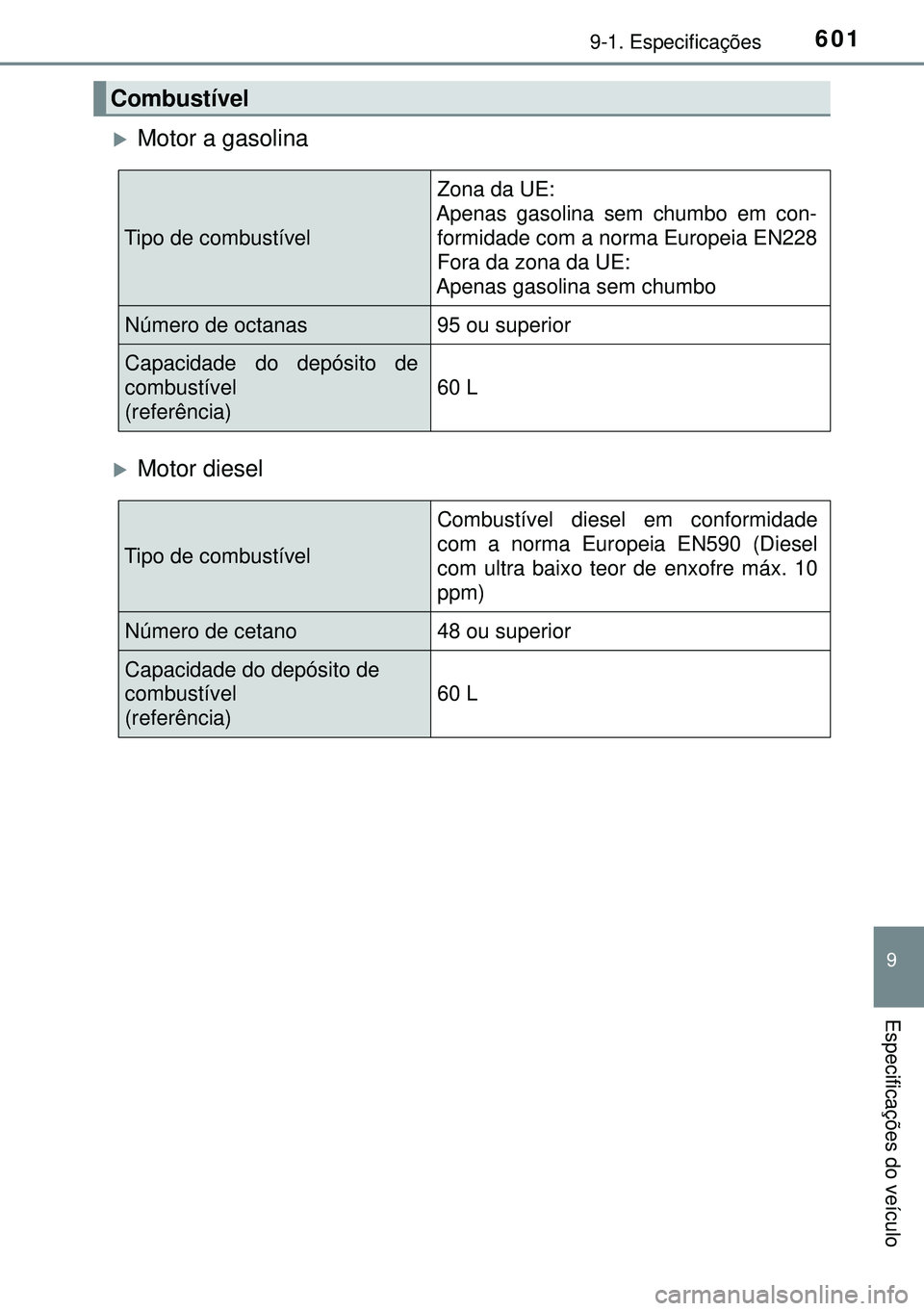

Combustível
Tipo de combustível Zona da UE:
Apenas gasolina sem chumbo em con-
formidade com a norma Europeia EN228
Fora da zona da UE:
Apenas gasolina sem chumbo
Número de octanas 95 ou superior
Capacidade do depósito de
combustível
(referência)60 L
Tipo de combustível Combustível diesel em conformidade
com a norma Europeia EN590 (Diesel
com ultra baixo teor de enxofre máx. 10
ppm)
Número de cetano 48 ou superior
Capacidade do depósito de
combustível
(referência)60 L

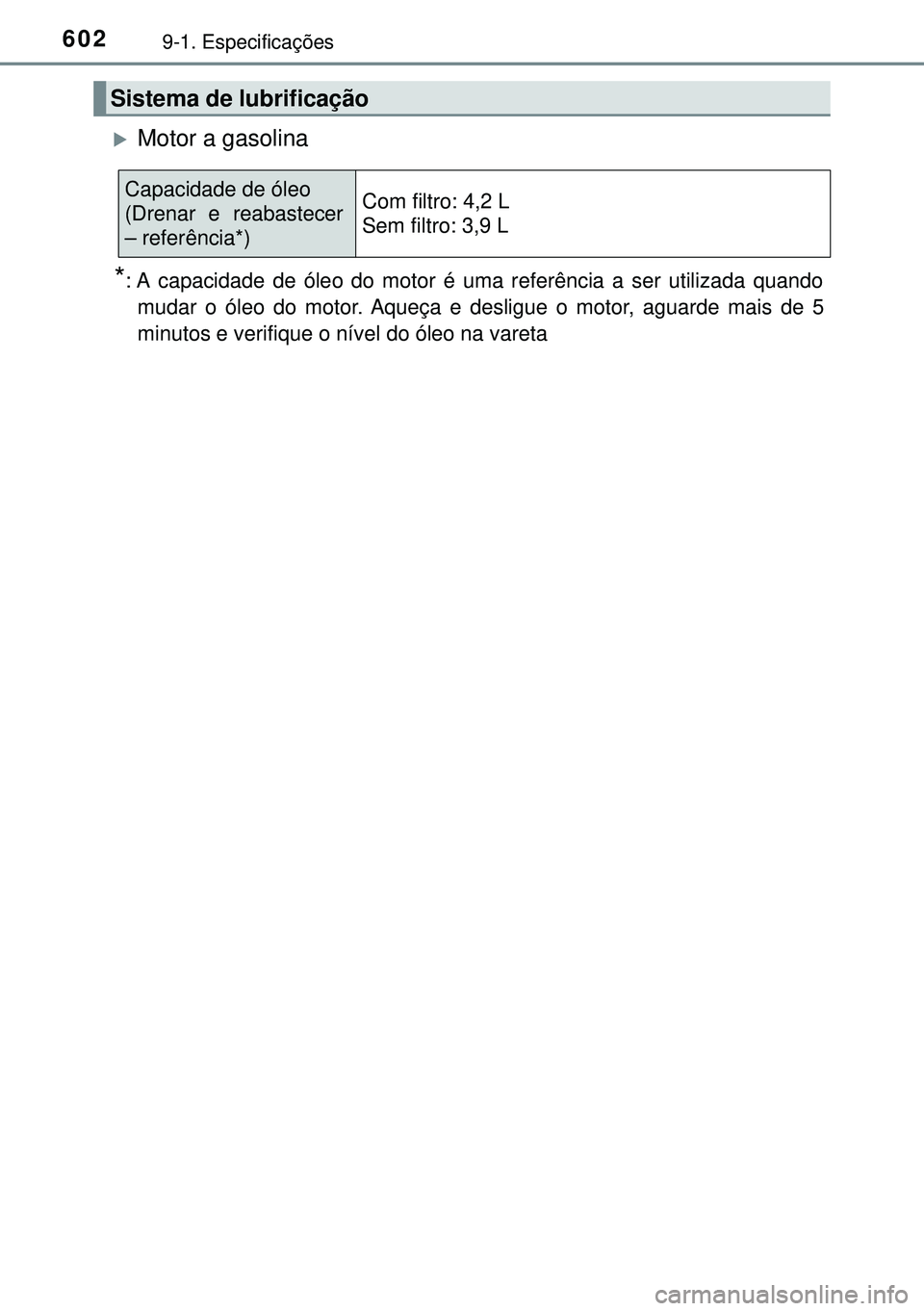

6029-1. Especificações
Motor a gasolina
*: A capacidade de óleo do motor é uma referência a ser utilizada quando
mudar o óleo do motor. Aqueça e desligue o motor, aguarde mais de 5
minutos e verifique o nível do óleo na vareta
Sistema de lubrificação
Capacidade de óleo
(Drenar e reabastecer
– referência*)Com filtro: 4,2 L
Sem filtro: 3,9 L

6039-1. Especificações
9
Especificações do veículo

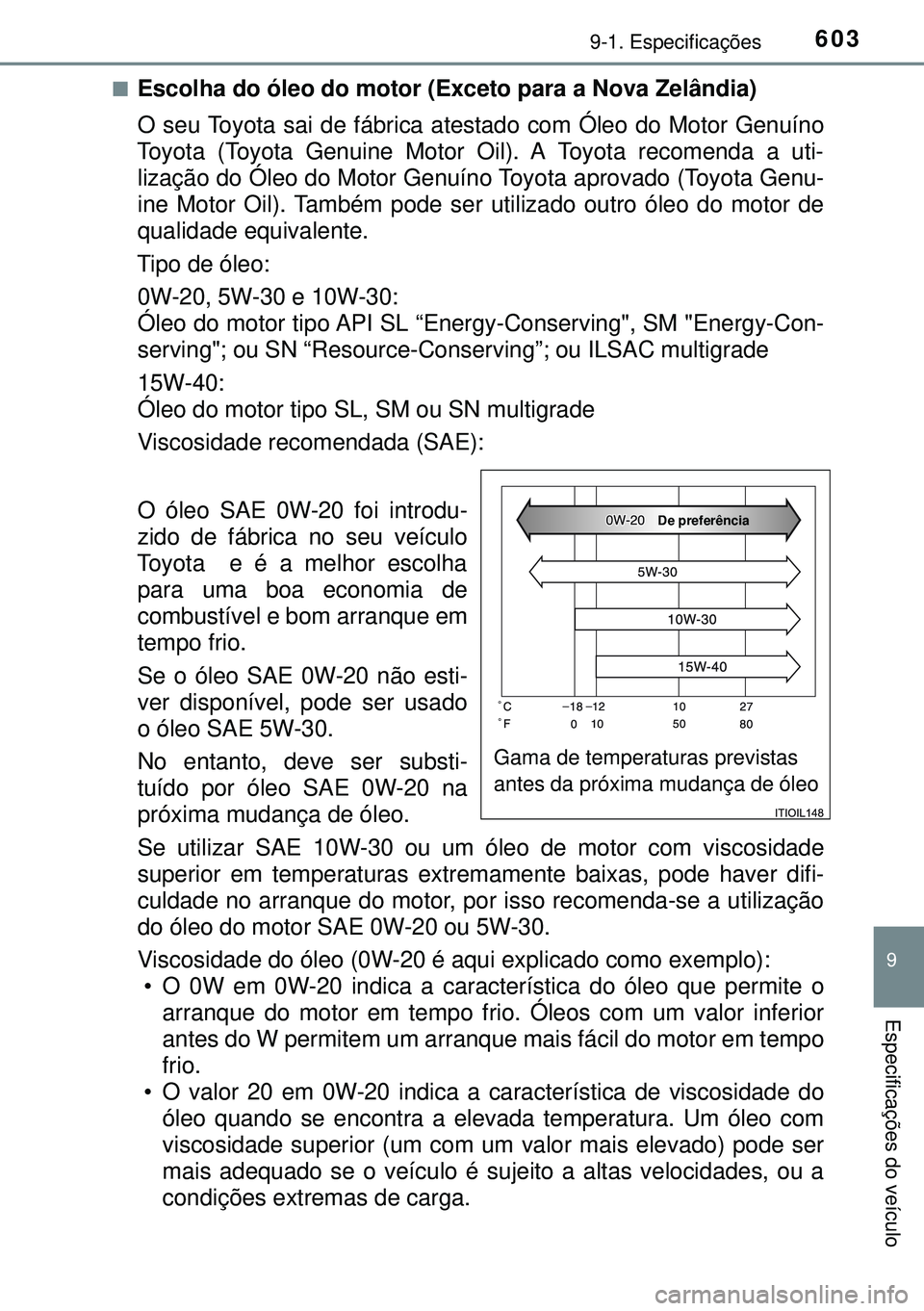

nEscolha do óleo do motor (Exceto para a Nova Zelândia)
O seu Toyota sai de fábrica atestado com Óleo do Motor Genuíno
Toyota (Toyota Genuine Motor Oil). A Toyota recomenda a uti-
lização do Óleo do Motor Genuíno Toyota aprovado (Toyota Genu-
ine Motor Oil). Também pode ser utilizado outro óleo do motor de
qualidade equivalente.
Tipo de óleo:
0W-20, 5W-30 e 10W-30:
Óleo do motor tipo API SL “Energy-Conserving", SM "Energy-Con-
serving"; ou SN “Resource-Conserving”; ou ILSAC multigrade
15W-40:
Óleo do motor tipo SL, SM ou SN multigrade
Viscosidade recomendada (SAE):
O óleo SAE 0W-20 foi introdu-
zido de fábrica no seu veículo
Toyota e é a melhor escolha
para uma boa economia de
combustível e bom arranque em
tempo frio.
Se o óleo SAE 0W-20 não esti-
ver disponível, pode ser usado
o óleo SAE 5W-30.
No entanto, deve ser substi-
tuído por óleo SAE 0W-20 na
próxima mudança de óleo.
Se utilizar SAE 10W-30 ou um óleo de motor com viscosidade
superior em temperaturas extremamente baixas, pode haver difi-
culdade no arranque do motor, por isso recomenda-se a utilização
do óleo do motor SAE 0W-20 ou 5W-30.
Viscosidade do óleo (0W-20 é aqui explicado como exemplo):
• O 0W em 0W-20 indica a característica do óleo que permite o
arranque do motor em tempo frio. Óleos com um valor inferior
antes do W permitem um arranque mais fácil do motor em tempo
frio.
• O valor 20 em 0W-20 indica a característica de viscosidade do
óleo quando se encontra a elevada temperatura. Um óleo com
viscosidade superior (um com um valor mais elevado) pode ser
mais adequado se o veículo é sujeito a altas velocidades, ou a
condições extremas de carga.
Gama de temperaturas previstas
antes da próxima mudança de óleo
De preferência

6049-1. Especificações

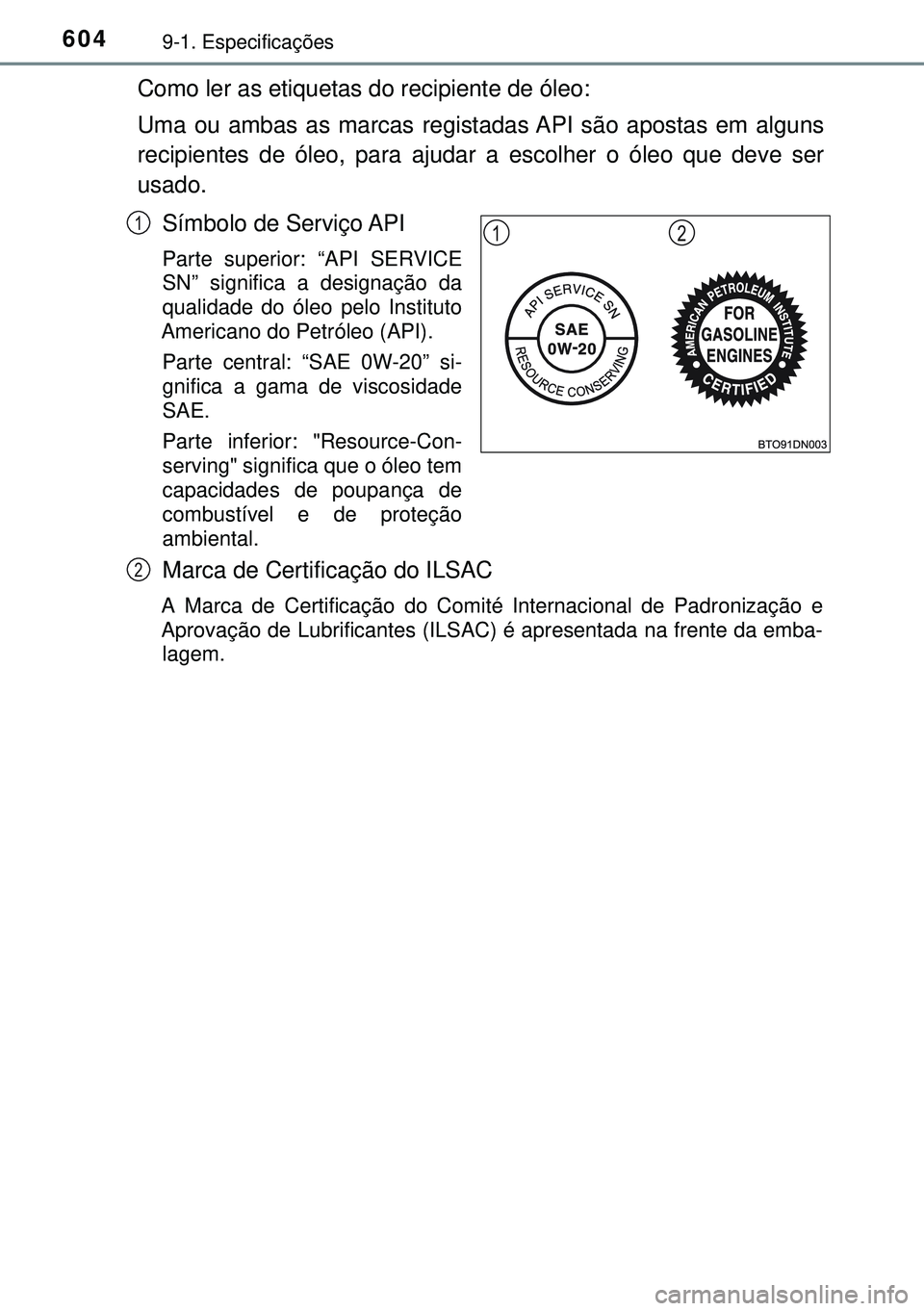

Como ler as etiquetas do recipiente de óleo:
Uma ou ambas as marcas registadas API são apostas em alguns
recipientes de óleo, para ajudar a escolher o óleo que deve ser
usado.
Símbolo de Serviço API
Parte superior: “API SERVICE
SN” significa a designação da
qualidade do óleo pelo Instituto
Americano do Petróleo (API).
Parte central: “SAE 0W-20” si-
gnifica a gama de viscosidade
SAE.
Parte inferior: "Resource-Con-
serving" significa que o óleo tem
capacidades de poupança de
combustível e de proteção
ambiental.
Marca de Certificação do ILSAC
A Marca de Certificação do Comité Internacional de Padronização e
Aprovação de Lubrificantes (ILSAC) é apresentada na frente da emba-
lagem.
121
2

6059-1. Especificações
9
Especificações do veículo

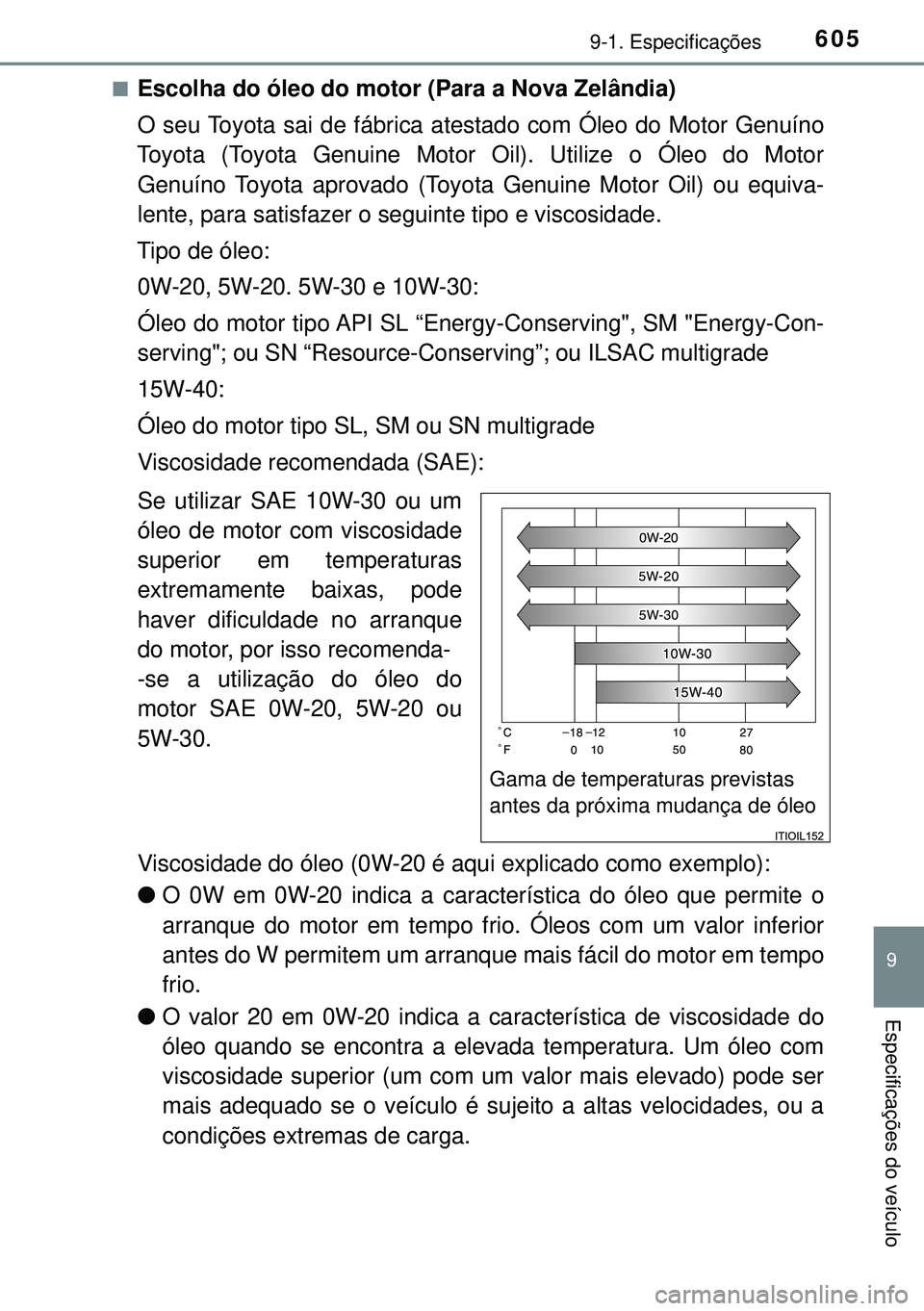

nEscolha do óleo do motor (Para a Nova Zelândia)
O seu Toyota sai de fábrica atestado com Óleo do Motor Genuíno
Toyota (Toyota Genuine Motor Oil). Utilize o Óleo do Motor
Genuíno Toyota aprovado (Toyota Genuine Motor Oil) ou equiva-
lente, para satisfazer o seguinte tipo e viscosidade.
Tipo de óleo:
0W-20, 5W-20. 5W-30 e 10W-30:
Óleo do motor tipo API SL “Energy-Conserving", SM "Energy-Con-
serving"; ou SN “Resource-Conserving”; ou ILSAC multigrade
15W-40:
Óleo do motor tipo SL, SM ou SN multigrade
Viscosidade recomendada (SAE):
Se utilizar SAE 10W-30 ou um
óleo de motor com viscosidade
superior em temperaturas
extremamente baixas, pode
haver dificuldade no arranque
do motor, por isso recomenda-
-se a utilização do óleo do
motor SAE 0W-20, 5W-20 ou
5W-30.
Viscosidade do óleo (0W-20 é aqui explicado como exemplo):
lO 0W em 0W-20 indica a característica do óleo que permite o
arranque do motor em tempo frio. Óleos com um valor inferior
antes do W permitem um arranque mais fácil do motor em tempo
frio.
lO valor 20 em 0W-20 indica a característica de viscosidade do
óleo quando se encontra a elevada temperatura. Um óleo com
viscosidade superior (um com um valor mais elevado) pode ser
mais adequado se o veículo é sujeito a altas velocidades, ou a
condições extremas de carga.
Gama de temperaturas previstas
antes da próxima mudança de óleo

6069-1. Especificações

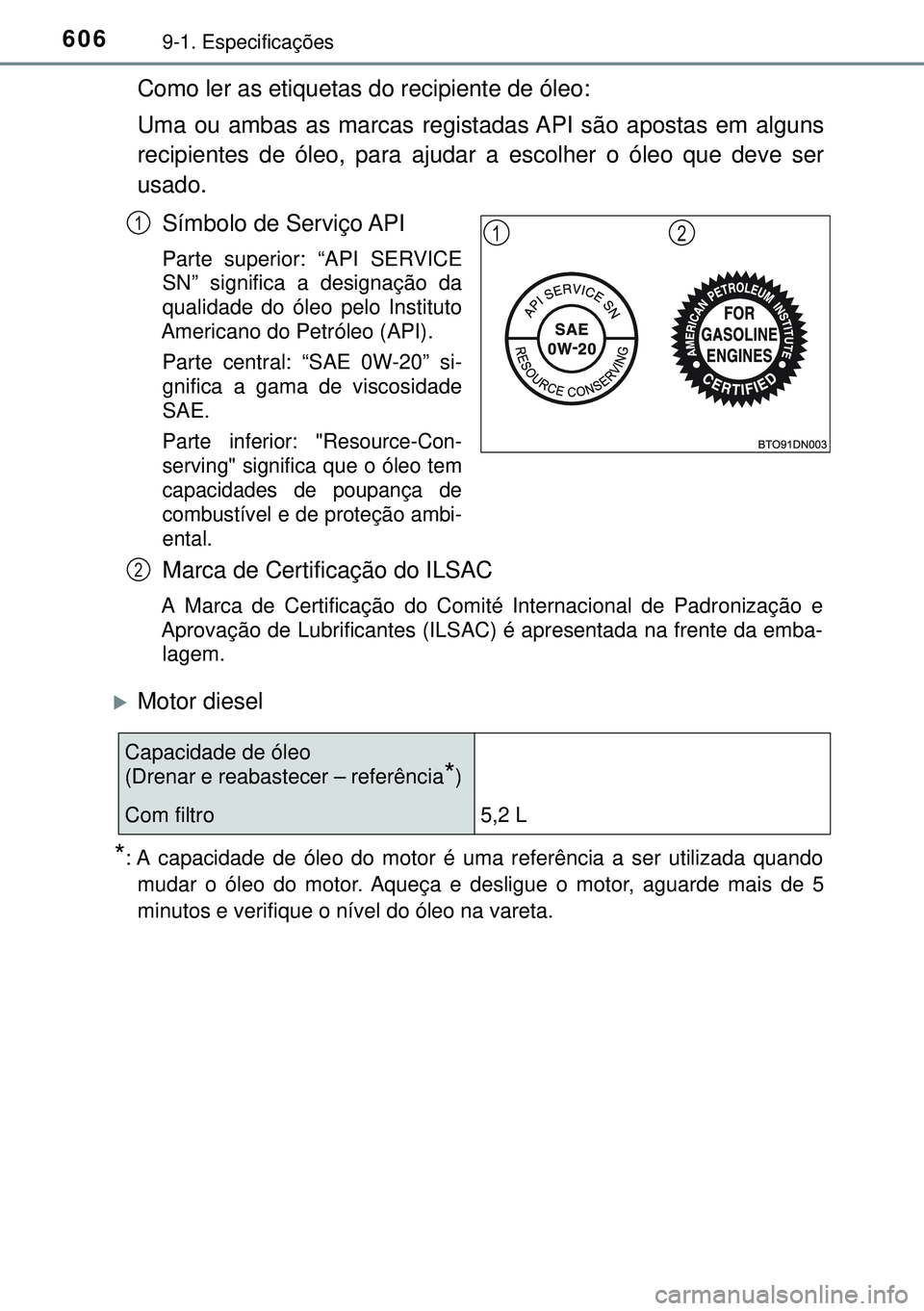

Como ler as etiquetas do recipiente de óleo:
Uma ou ambas as marcas registadas API são apostas em alguns
recipientes de óleo, para ajudar a escolher o óleo que deve ser
usado.
Símbolo de Serviço API
Parte superior: “API SERVICE
SN” significa a designação da
qualidade do óleo pelo Instituto
Americano do Petróleo (API).
Parte central: “SAE 0W-20” si-
gnifica a gama de viscosidade
SAE.
Parte inferior: "Resource-Con-
serving" significa que o óleo tem
capacidades de poupança de
combustível e de proteção ambi-
ental.

Marca de Certificação do ILSAC
A Marca de Certificação do Comité Internacional de Padronização e
Aprovação de Lubrificantes (ILSAC) é apresentada na frente da emba-
lagem.
Motor diesel
*: A capacidade de óleo do motor é uma referência a ser utilizada quando
mudar o óleo do motor. Aqueça e desligue o motor, aguarde mais de 5
minutos e verifique o nível do óleo na vareta.
121
2
Capacidade de óleo
(Drenar e reabastecer – referência
*)
Com filtro 5,2 L

6079-1. Especificações
9
Especificações do veículo

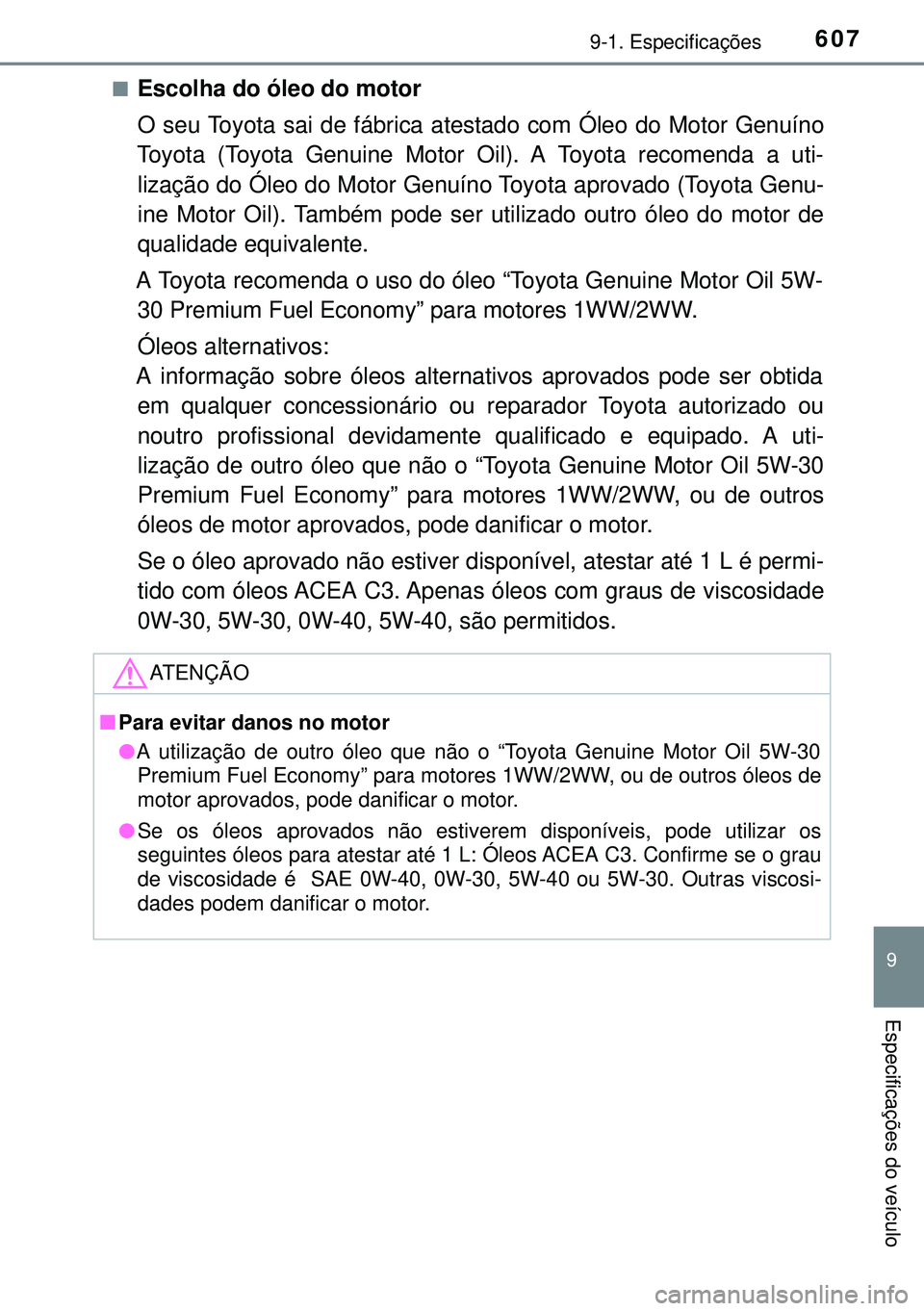

nEscolha do óleo do motor
O seu Toyota sai de fábrica atestado com Óleo do Motor Genuíno
Toyota (Toyota Genuine Motor Oil). A Toyota recomenda a uti-
lização do Óleo do Motor Genuíno Toyota aprovado (Toyota Genu-
ine Motor Oil). Também pode ser utilizado outro óleo do motor de
qualidade equivalente.
A Toyota recomenda o uso do óleo “Toyota Genuine Motor Oil 5W-
30 Premium Fuel Economy” para motores 1WW/2WW.
Óleos alternativos:
A informação sobre óleos alternativos aprovados pode ser obtida
em qualquer concessionário ou reparador Toyota autorizado ou
noutro profissional devidamente qualificado e equipado. A uti-
lização de outro óleo que não o “Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy” para motores 1WW/2WW, ou de outros
óleos de motor aprovados, pode danificar o motor.
Se o óleo aprovado não estiver disponível, atestar até 1 L é permi-
tido com óleos ACEA C3. Apenas óleos com graus de viscosidade
0W-30, 5W-30, 0W-40, 5W-40, são permitidos.
ATENÇÃO
nPara evitar danos no motor
lA utilização de outro óleo que não o “Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy” para motores 1WW/2WW, ou de outros óleos de
motor aprovados, pode danificar o motor.
lSe os óleos aprovados não estiverem disponíveis, pode utilizar os
seguintes óleos para atestar até 1 L: Óleos ACEA C3. Confirme se o grau
de viscosidade é SAE 0W-40, 0W-30, 5W-40 ou 5W-30. Outras viscosi-
dades podem danificar o motor.

6089-1. Especificações

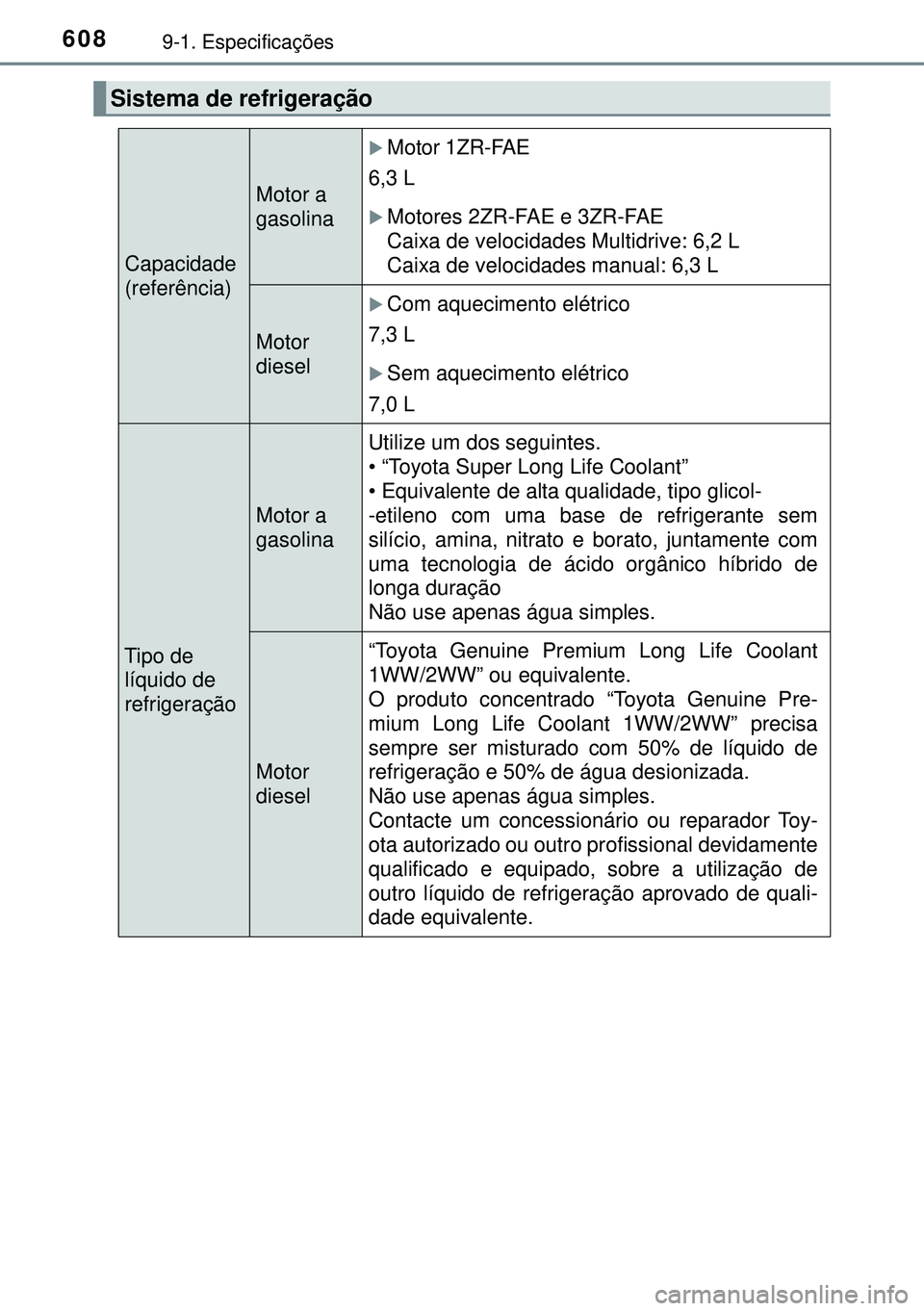

Sistema de refrigeração
Capacidade
(referência)
Motor a
gasolina
Motor 1ZR-FAE
6,3 L
Motores 2ZR-FAE e 3ZR-FAE
Caixa de velocidades Multidrive: 6,2 L
Caixa de velocidades manual: 6,3 L
Motor
diesel
Com aquecimento elétrico
7,3 L
Sem aquecimento elétrico
7,0 L
Tipo de
líquido de
refrigeração
Motor a
gasolinaUtilize um dos seguintes.
• “Toyota Super Long Life Coolant”
• Equivalente de alta qualidade, tipo glicol-
-etileno com uma base de refrigerante sem
silício, amina, nitrato e borato, juntamente com
uma tecnologia de ácido orgânico híbrido de
longa duração
Não use apenas água simples.
Motor
diesel“Toyota Genuine Premium Long Life Coolant
1WW/2WW” ou equivalente.
O produto concentrado “Toyota Genuine Pre-
mium Long Life Coolant 1WW/2WW” precisa
sempre ser misturado com 50% de líquido de
refrigeração e 50% de água desionizada.
Não use apenas água simples.
Contacte um concessionário ou reparador Toy-
ota autorizado ou outro profissional devidamente
qualificado e equipado, sobre a utilização de
outro líquido de refrigeração aprovado de quali-
dade equivalente.

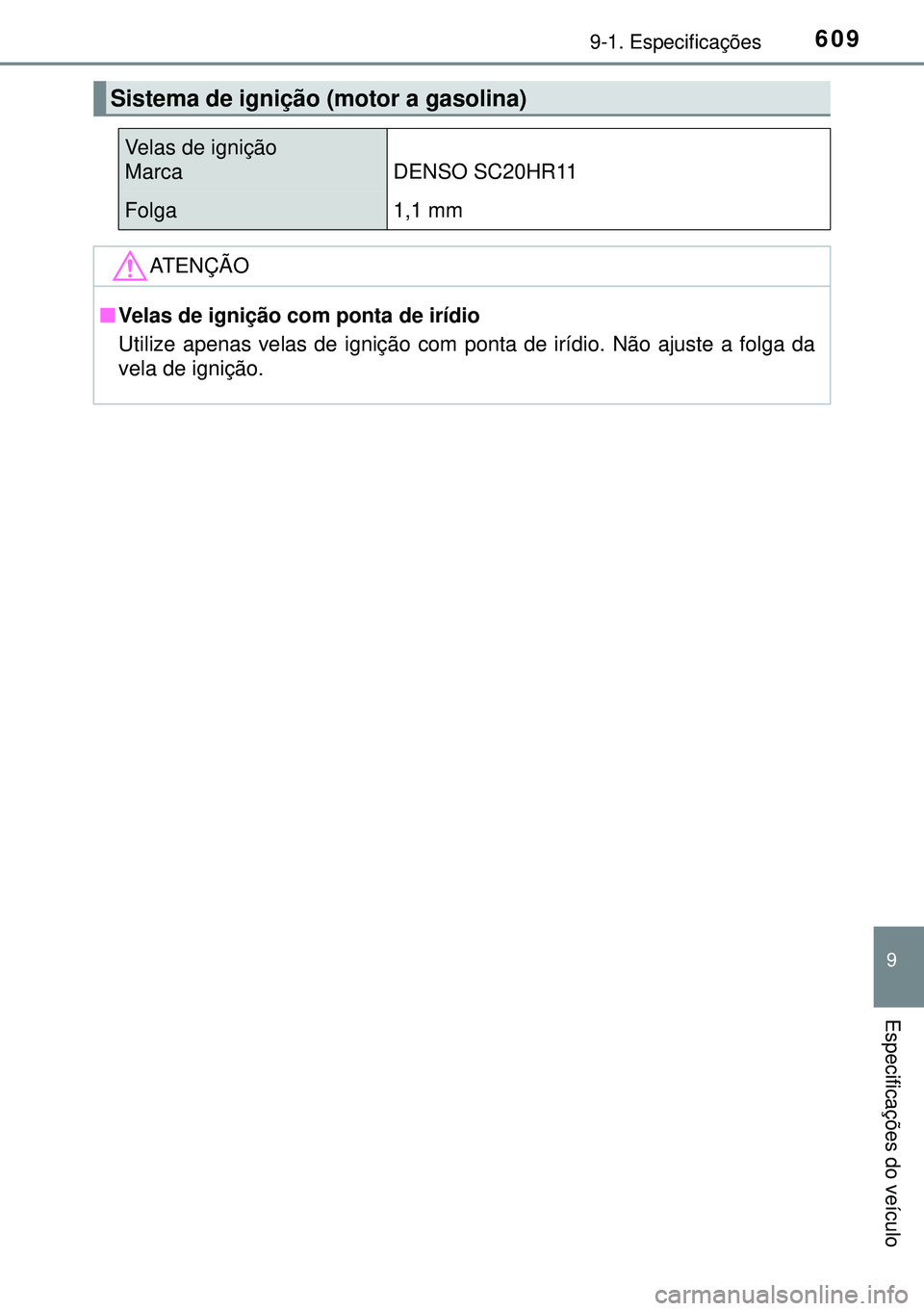

6099-1. Especificações
9
Especificações do veículo
Sistema de ignição (motor a gasolina)
Velas de ignição
Marca DENSO SC20HR11
Folga 1,1 mm
ATENÇÃO
nVelas de ignição com ponta de irídio
Utilize apenas velas de ignição com ponta de irídio. Não ajuste a folga da
vela de ignição.
