TOYOTA AVENSIS 2016 Návod na použití (in Czech)

4417-3. Údržba svépomocí
AVENSIS_OM_OM20C20CZ_(EE)
7
Údržba a péče
VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda je kapota úplně zavřená a zamknuta.
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způso-
bit nehodu s následkem smrti nebo vážných zranění.
■Po nasazení podpěrné tyče do otvoru
Ujistěte se, že tyč podpírá kapotu bezpečně tak, aby nespadla na vaši hlavu
nebo tělo.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili před zavřením kapoty do její pří-
chytky. Zavírání kapoty se vztyčenou podpěrnou tyčí by mohlo způsobit pro-
hnutí kapoty.

4427-3. Údržba svépomocí
AVENSIS_OM_OM20C20CZ_(EE)
Umístění podlahového zvedáku
Vpředu
Vzadu
Když používáte podlahový zvedák, dodržujte pokyny uvedené
vpříručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když vaše vozidlo zvedáte pomocí podlahového zvedáku, umís-
těte zvedák správně. Nesprávné umístění může vaše vozidlo po-
škodit nebo způsobit zranění.

4437-3. Údržba svépomocí
AVENSIS_OM_OM20C20CZ_(EE)
7
Údržba a péče
Motorový prostor
Benzínový motor
Nádržka kapaliny ostřikovačů
(S. 456)
Nádržka chladicí kapaliny motoru
(S. 451)
Uzávěr plnicího hrdla motorové-
ho oleje (S. 448)
Měrka hladiny motorového oleje
(S. 446)Akumulátor (S. 453)
Pojistková skříňka (S. 485)
Elektrický ventilátor chlazení
Kondenzátor (S. 453)
Chladič(S. 453)1
2
3
4
5
6
7
8
9

4447-3. Údržba svépomocí
AVENSIS_OM_OM20C20CZ_(EE)
Naftový motor
Nádržka kapaliny ostřikovačů
(S. 456)
Nádržka chladicí kapaliny motoru
(S. 451)
Uzávěr plnicího hrdla motorové-
ho oleje (S. 448)
Měrka hladiny motorového oleje
(S. 446)
Palivový filtr (S. 457)Pojistková skříňka (S. 485)
Akumulátor (S. 453)
Elektrické ventilátory chlazení
Kondenzátor (S. 453)
Mezichladič(S. 453)
Chladič(S. 453)1
2
3
4
5
6
7
8
9
10
11

4457-3. Údržba svépomocí
AVENSIS_OM_OM20C20CZ_(EE)
7
Údržba a péče
■Vyjmutí krytu motorového prostoru
■Nasazení příchytek
Otáčejte středí částí
Vytlačte střední část nahoru
Vložit
Stisknout
Kryt motorového prostoru
1
2
3
4
UPOZORNĚNÍ
■Po nasazení krytu motorového prostoru
Ujistěte se, že je kryt bezpečně nasazen v jeho původní poloze.

4467-3. Údržba svépomocí
AVENSIS_OM_OM20C20CZ_(EE)
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru a jeho
vypnutí vyčkejte více než 5 minut, až olej steče zpět na dno mo-
toru.
Vytáhněte měrku, přičemž držte hadr pod jejím koncem.
Utřete měrku do sucha.
Plochá měrka: Zasuňte měrku znovu na doraz.
Měrka s prolisy: Zasuňte měr-
ku s prolisy znovu na doraz
natočenou oblastmi s prolisy
( na obrázku) směrem
k motoru.
Motorový olej
1
2
Benzínový motorNaftový motor
3
4
1

4477-3. Údržba svépomocí
AVENSIS_OM_OM20C20CZ_(EE)
7
Údržba a péče
Vytáhněte měrku a zkontrolujte hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.
5
1
2
3
Plochá měrkaTvarovaná měrka typu A
Tvarovaná měrka typu B
Strana pro měření
6

4487-3. Údržba svépomocí
AVENSIS_OM_OM20C20CZ_(EE)■

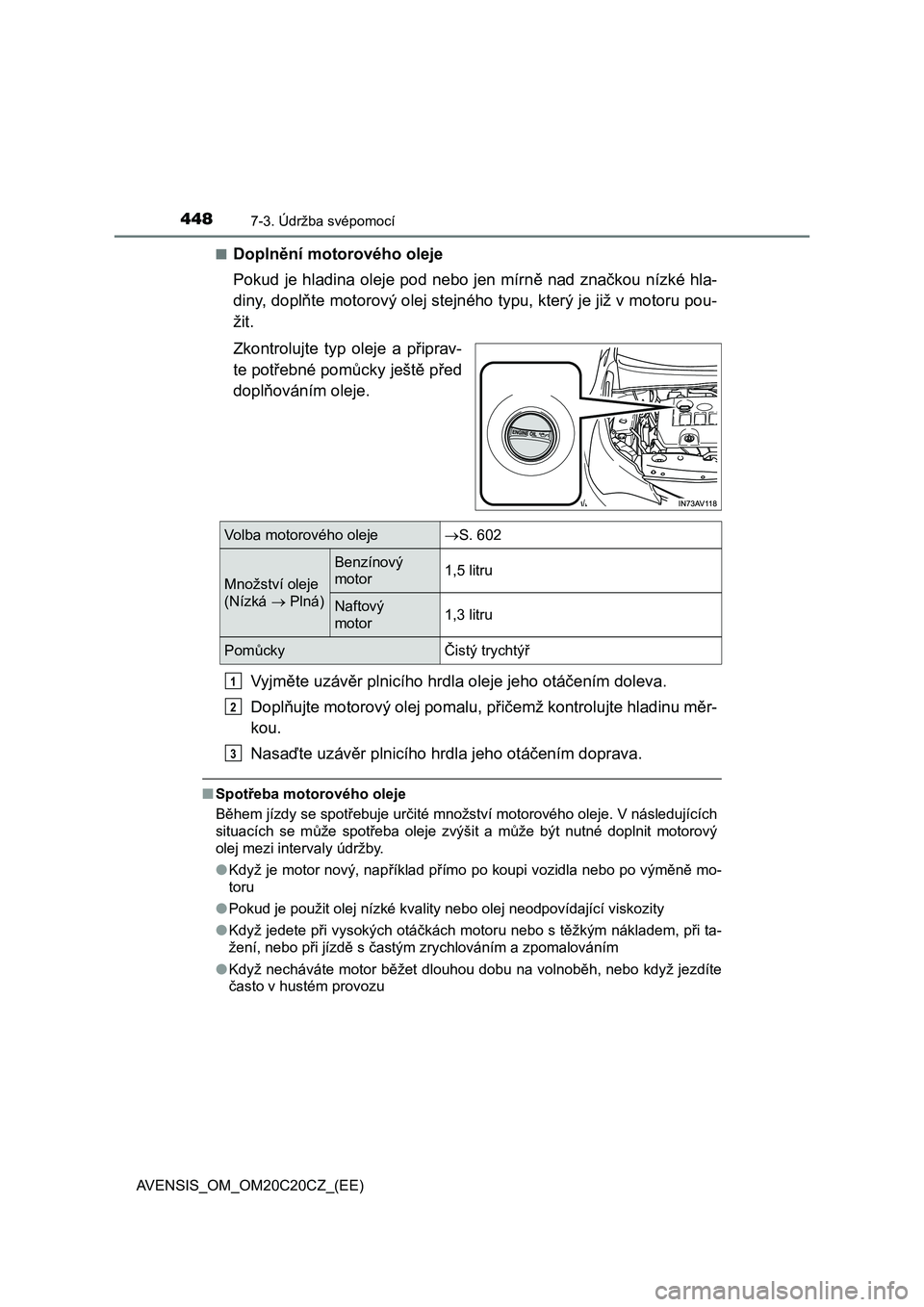

Doplnění motorového oleje
Pokud je hladina oleje pod nebo jen mírně nad značkou nízké hla-
diny, doplňte motorový olej stejného typu, který je již v motoru pou-
žit.
Zkontrolujte typ oleje a připrav-
te potřebné pomůcky ještě před
doplňováním oleje.
Vyjměte uzávěr plnicího hrdla oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, přičemž kontrolujte hladinu měr-
kou.
Nasaďte uzávěr plnicího hrdla jeho otáčením doprava.
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V následujících
situacích se může spotřeba oleje zvýšit a může být nutné doplnit motorový
olej mezi intervaly údržby.
●Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
●Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, při ta-
žení, nebo při jízdě s častým zrychlováním a zpomalováním
●Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
Volba motorového olejeS. 602
Množství oleje
(Nízká  Plná)
Benzínový
motor1,5 litru
Naftový
motor1,3 litru
PomůckyČistý trychtýř
1
2
3

4497-3. Údržba svépomocí
AVENSIS_OM_OM20C20CZ_(EE)
7
Údržba a péče

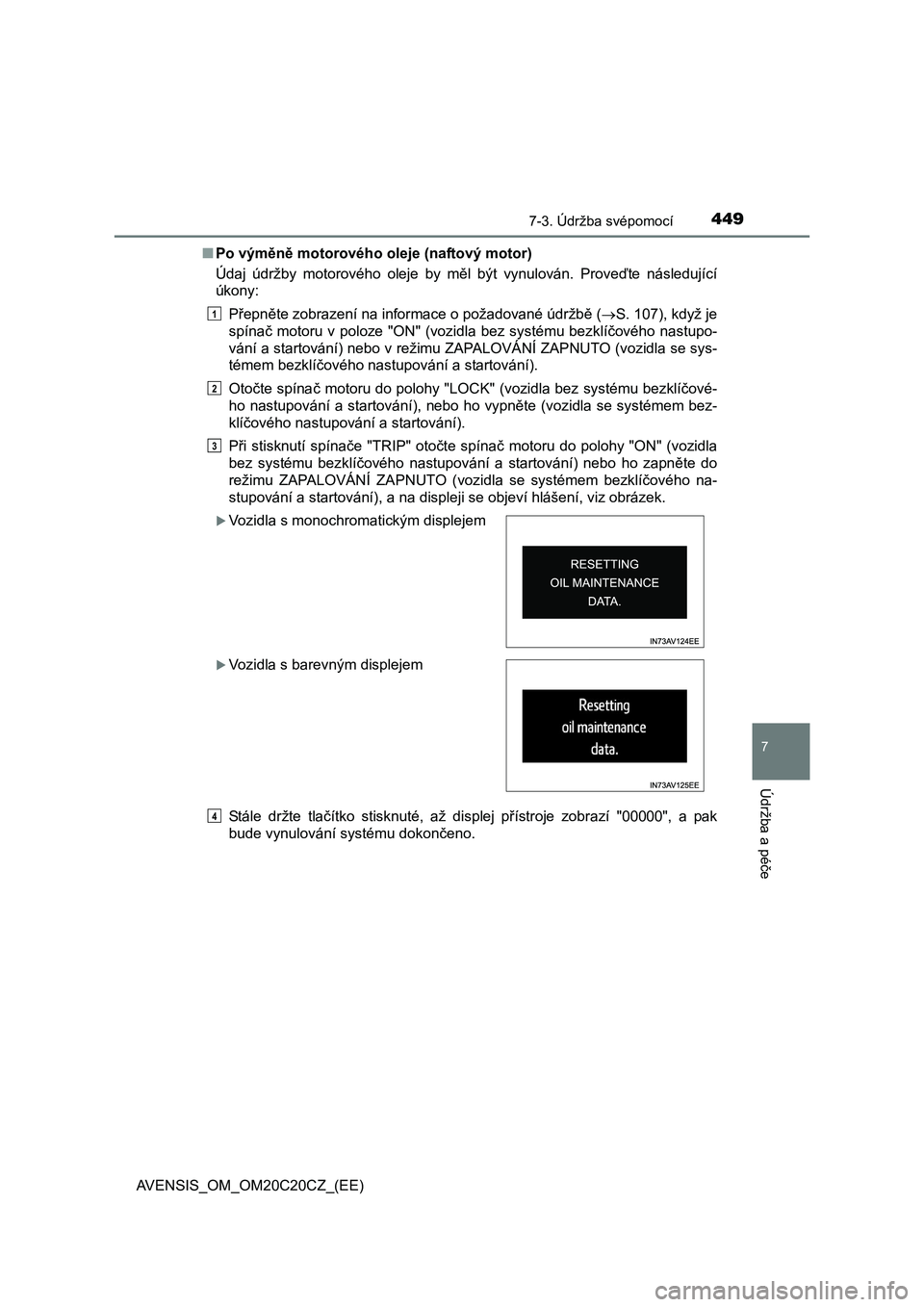

■Po výměně motorového oleje (naftový motor)
Údaj údržby motorového oleje by měl být vynulován. Proveďte následující
úkony:
Přepněte zobrazení na informace o požadované údržbě (S. 107), když je
spínač motoru v poloze "ON" (vozidla bez systému bezklíčového nastupo-
vání a startování) nebo v režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se sys-
témem bezklíčového nastupování a startování).
Otočte spínač motoru do polohy "LOCK" (vozidla bez systému bezklíčové-
ho nastupování a startování), nebo ho vypněte (vozidla se systémem bez-
klíčového nastupování a startování).
Při stisknutí spínače "TRIP" otočte spínač motoru do polohy "ON" (vozidla
bez systému bezklíčového nastupování a startování) nebo ho zapněte do
režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčového na-
stupování a startování), a na displeji se objeví hlášení, viz obrázek.
Stále držte tlačítko stisknuté, až displej přístroje zobrazí "00000", a pak
bude vynulování systému dokončeno.
Vozidla s monochromatickým displejem
Vozidla s barevným displejem
1
2
3
4

4507-3. Údržba svépomocí
AVENSIS_OM_OM20C20CZ_(EE)

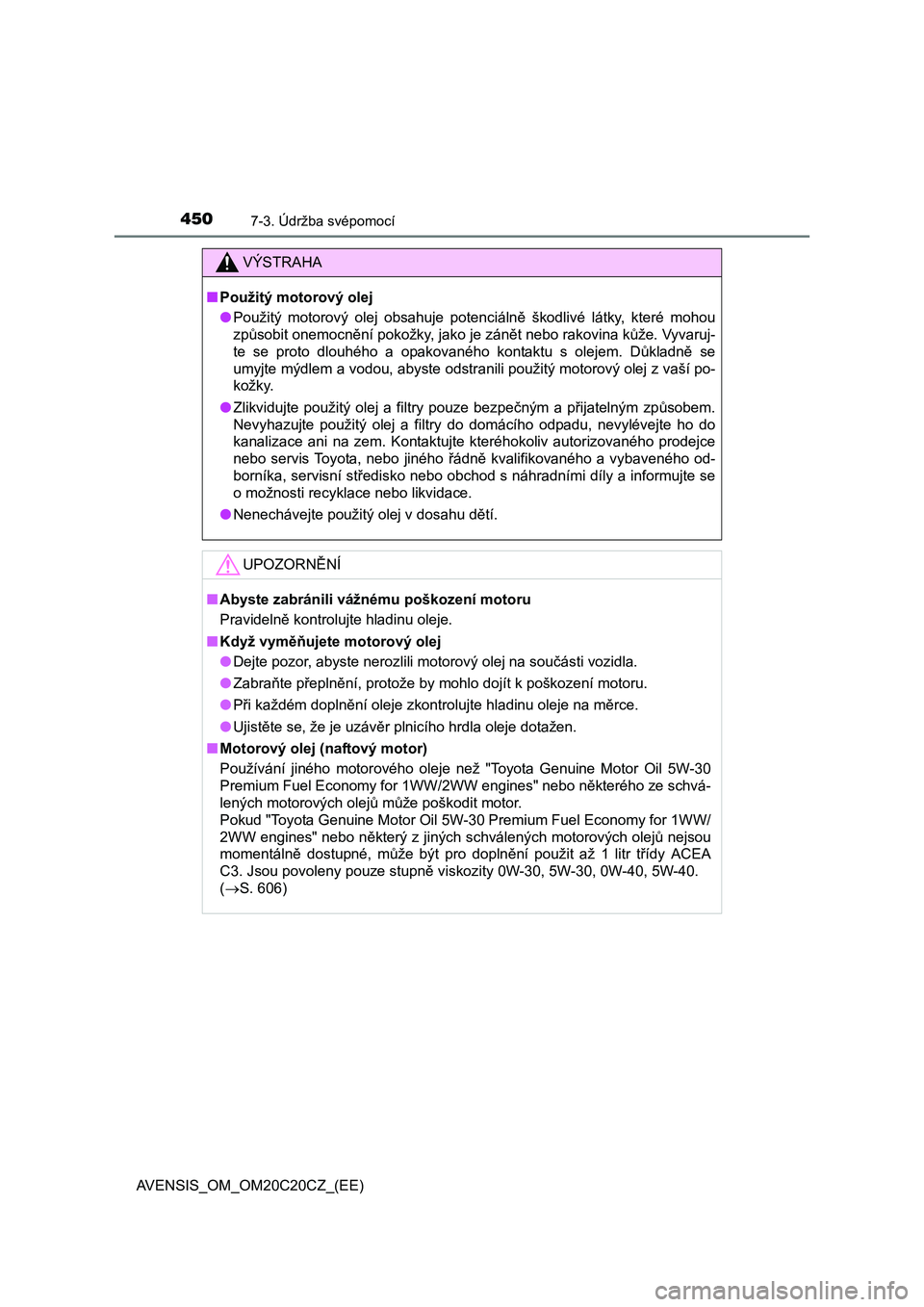

VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako je zánět nebo rakovina kůže. Vyvaruj-
te se proto dlouhého a opakovaného kontaktu s olejem. Důkladně se
umyjte mýdlem a vodou, abyste odstranili použitý motorový olej z vaší po-
kožky.
●Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem.
Nevyhazujte použitý olej a filtry do domácího odpadu, nevylévejte ho do
kanalizace ani na zem. Kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného od-
borníka, servisní středisko nebo obchod s náhradními díly a informujte se
o možnosti recyklace nebo likvidace.
●Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poškození motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili motorový olej na součásti vozidla.
●Zabraňte přeplnění, protože by mohlo dojít k poškození motoru.
●Při každém doplnění oleje zkontrolujte hladinu oleje na měrce.
●Ujistěte se, že je uzávěr plnicího hrdla oleje dotažen.
■Motorový olej (naftový motor)
Používání jiného motorového oleje než "Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 1WW/2WW engines" nebo některého ze schvá-
lených motorových olejů může poškodit motor.
Pokud "Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/
2WW engines" nebo některý z jiných schválených motorových olejů nejsou
momentálně dostupné, může být pro doplnění použit až 1 litr třídy ACEA
C3. Jsou povoleny pouze stupně viskozity 0W-30, 5W-30, 0W-40, 5W-40.
(S. 606)
