TOYOTA AVENSIS 2016 Omistajan Käsikirja (in Finnish)

3516-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM20C20FI
6
Matkustamon laitteet
nJos lämmitys-/ilmastointijärjestelm ästä tulee hajua moottorin ollessa
pysäytettynä Stop & Start -järjestelmä n toimesta (autot Stop & Start -jär-
jestelmällä)
Paina Stop & Start -järjestelmän poiskytkennän katkaisinta saadaksesi moot-
toriin uudelleen käynnistymään.
n Sisäilmansuodatin
S. 439
Sisältää fluorattuja kasvihuonekaasuja (R-134a)
VAROITUS
n Estääksesi tuulilasin huurtumisen
l Älä käytä -toimintoa kylmää ilmaa puhallettaessa erityisen kos-
tealla säällä. Tällöin ulkolämpötilan ja tuulilasin lämpötilan välinen ero voi
aiheuttaa tuulilasin ulkopinnan huurtumisen estäen näkyvyyden.
n Estääksesi palovammat
l Älä kosketa ulkopuolisten taustapeilien pintoja, kun niiden huurteenpoisto-
laitteet ovat kytkettyinä.
l Älä koske tuulilasin alareunaa tai etup ilareiden reunoja, kun tuulilasinpyyhki-
mien lämmitin on päällä. (tuulilasinpyyhkimien lämmittimellä varustetut autot)
HUOMAA
n Akun varauksen purkautumisen estämiseksi
Älä jätä ilmastointijärjestelmää päälle kauem\
maksi aikaa kuin on tarpeen
moottorin ollessa sammutettuna.
l Älä aseta mitään esineitä kojetaulun
päälle, jotka voisivat peittää ilmasuutti-
met. Muussa tapauksessa ilmavirtaus
saattaa estyä, estäen tuulilasin huur-
teenpoistosuuttimien toiminnan.
OM20C20FI.book Page 351 Wednesday, March 30, 2016 11:08 AM

3526-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM20C20FI
Automaattinen lämmitys-/ilmastointijärjes-
telmä

Mallit ilman tuulilasinpyyhkimien lämmitintä
Mallit ilman lisälämmitintä
: Joissakin malleissa
Ilmavirtauksen suuntaus ja puhalt imen nopeus säätyvät auto-
maattisesti valitun lämpötilan mukaan.
Ohjauspaneeli
A
B
OM20C20FI.book Page 352 Wednesday, March 30, 2016 11:08 AM

3536-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM20C20FI
6
Matkustamon laitteet

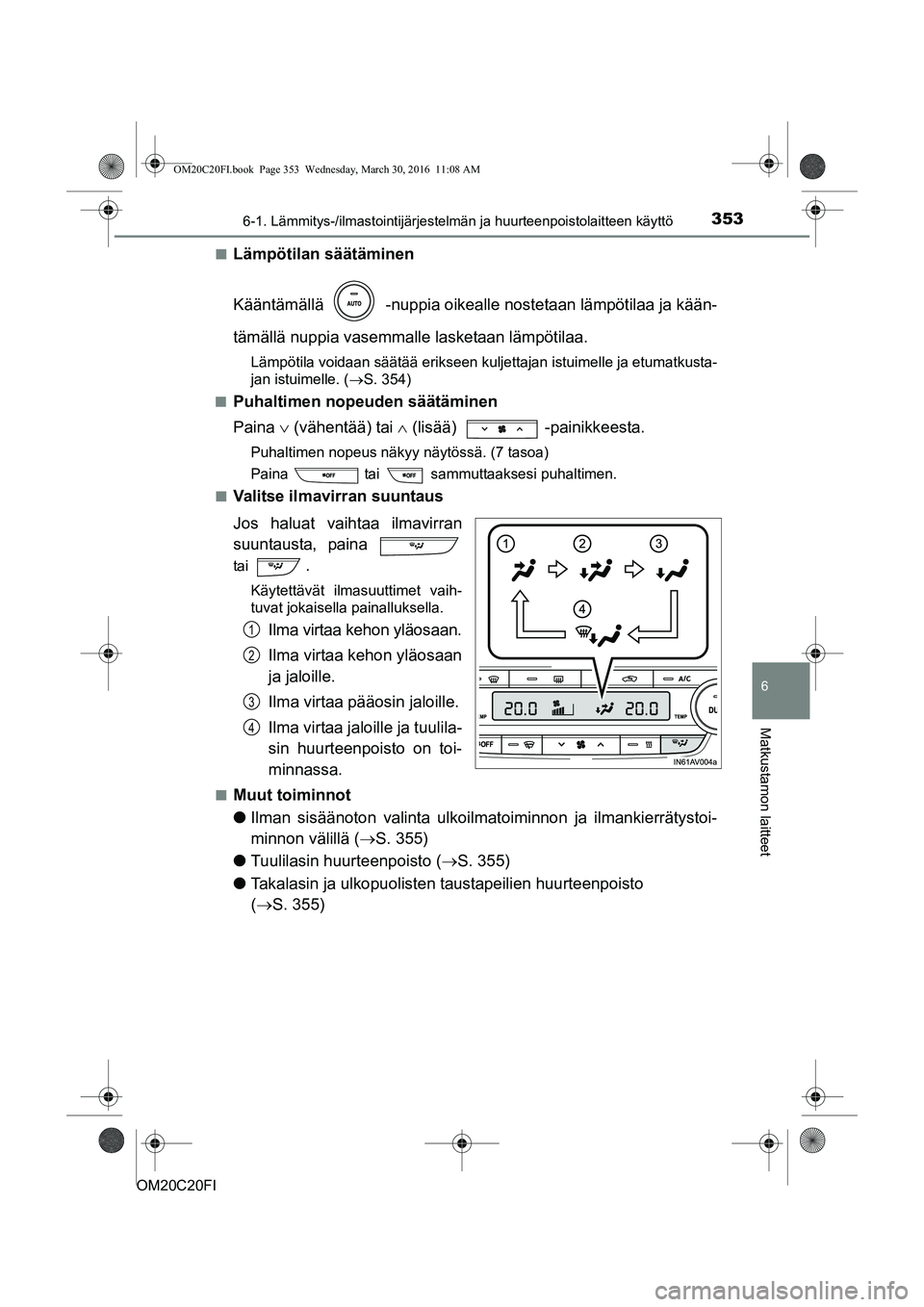

nLämpötilan säätäminen
Kääntämällä -nuppia oikealle nostetaan lämpötilaa ja kään-
tämällä nuppia vasemmalle lasketaan lämpötilaa.
Lämpötila voidaan säätää erikseen kuljettajan istuimelle ja etumatkusta-
jan istuimelle. (S. 354)
n
Puhaltimen nopeuden säätäminen
Paina  (vähentää) tai  (lisää) -painikkeesta.
Puhaltimen nopeus näkyy näytössä. (7 tasoa)
Paina tai sammuttaaksesi puhaltimen.
n
Valitse ilmavirran suuntaus
Jos haluat vaihtaa ilmavirran
suuntausta, paina
tai .
Käytettävät ilmasuuttimet vaih-
tuvat jokaisella painalluksella.
Ilma virtaa kehon yläosaan.
Ilma virtaa kehon yläosaan
ja jaloille.
Ilma virtaa pääosin jaloille.
Ilma virtaa jaloille ja tuulila-
sin huurteenpoisto on toi-
minnassa.
nMuut toiminnot
l Ilman sisäänoton valinta ulkoilma toiminnon ja ilmankierrätystoi-
minnon välillä ( S. 355)
l Tuulilasin huurteenpoisto ( S. 355)
l Takalasin ja ulkopuolisten taustapeilien huurteenpoisto
( S. 355)
1
2
3
4
OM20C20FI.book Page 353 Wednesday, March 30, 2016 11:08 AM

3546-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM20C20FI

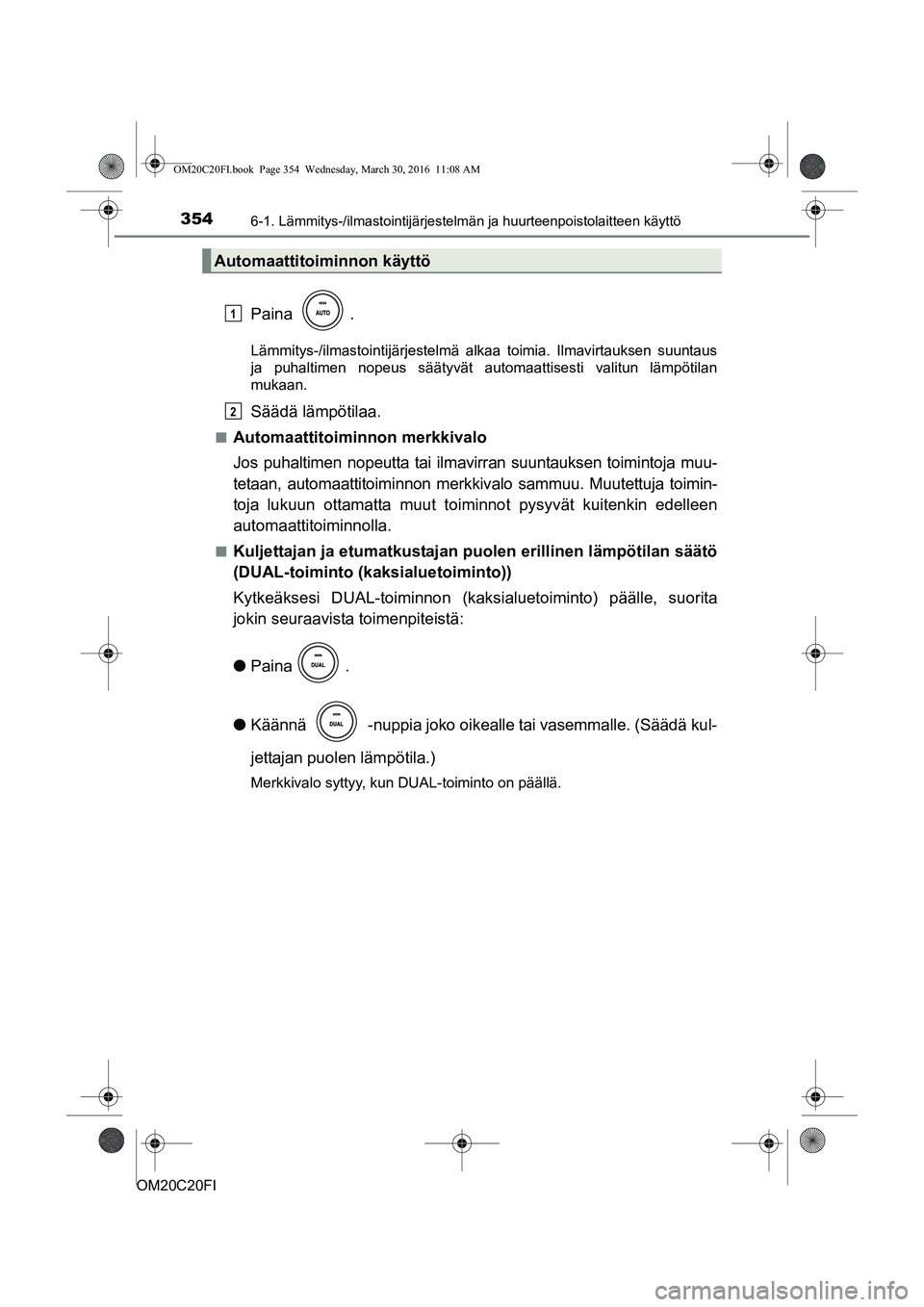

Paina .
Lämmitys-/ilmastointijärjestelmä alkaa toimia. Ilmavirtauksen suuntaus
ja puhaltimen nopeus säätyvät automaattisesti valitun lämpötilan
mukaan.
Säädä lämpötilaa.
nAutomaattitoiminnon merkkivalo
Jos puhaltimen nopeutta tai ilmavirran suuntauksen toimintoja muu-
tetaan, automaattitoiminnon merkkivalo sammuu. Muutettuja toimin-
toja lukuun ottamatta muut toiminnot pysyvät kuitenkin edelleen
automaattitoiminnolla.
nKuljettajan ja etumatkustajan puol en erillinen lämpötilan säätö
(DUAL-toiminto (kaksialuetoiminto))
Kytkeäksesi DUAL-toiminnon (kaksi aluetoiminto) päälle, suorita
jokin seuraavista toimenpiteistä:
l Paina .
l Käännä -nuppia joko oikealle tai vasemmalle. (Säädä kul-
jettajan puolen lämpötila.)
Merkkivalo syttyy, kun DUAL-toiminto on päällä.
Automaattitoiminnon käyttö
1
2
OM20C20FI.book Page 354 Wednesday, March 30, 2016 11:08 AM

3556-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM20C20FI
6
Matkustamon laitteet

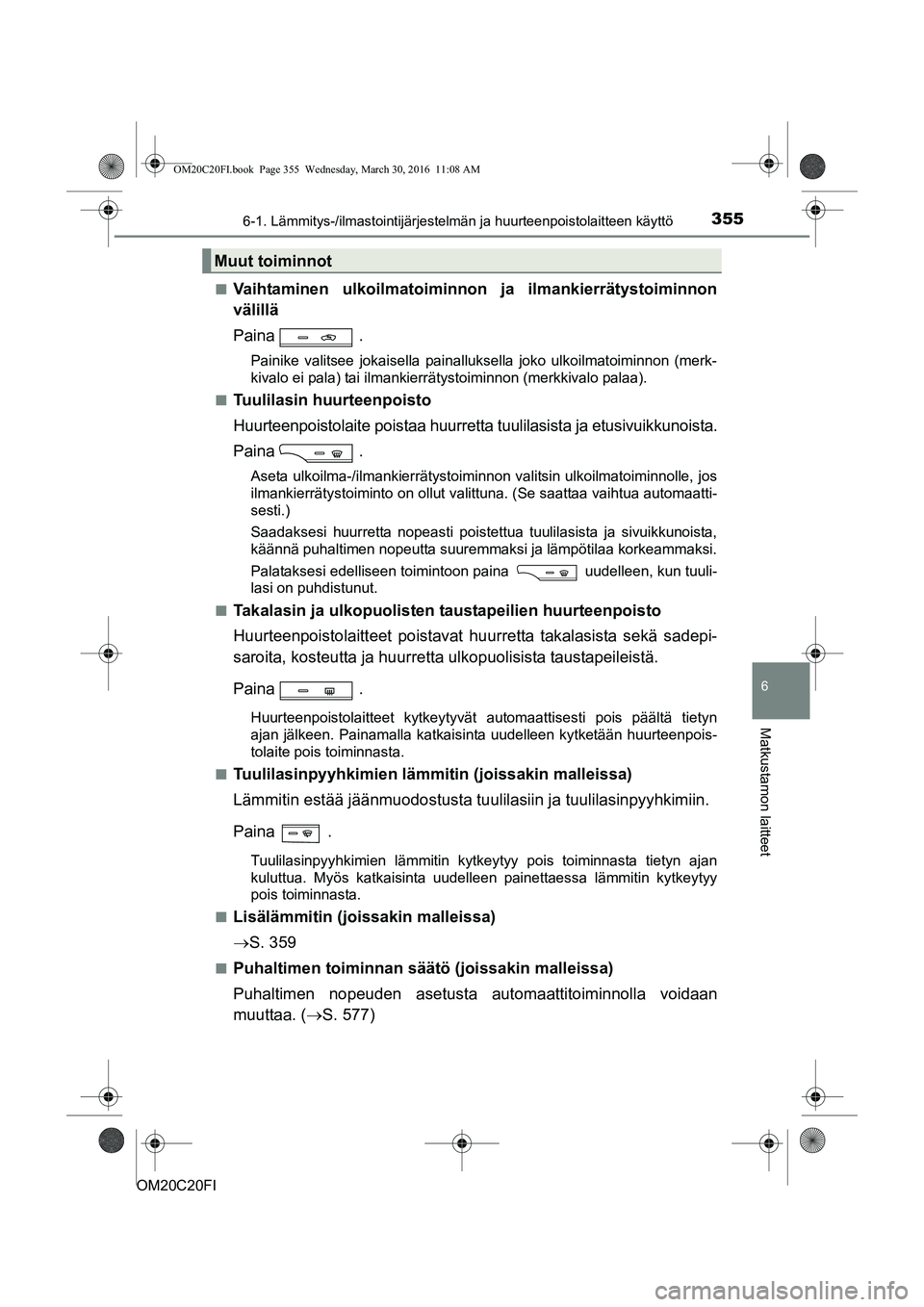

nVaihtaminen ulkoilmatoiminnon ja ilmankierrätystoiminnon
välillä
Paina .
Painike valitsee jokaisella painalluksella joko ulkoilmatoiminnon (merk-
kivalo ei pala) tai ilmankierrätystoiminnon (merkkivalo palaa).
n
Tuulilasin huurteenpoisto
Huurteenpoistolaite poistaa huurretta tuulilasista ja etusivuikkunoista.
Paina .
Aseta ulkoilma-/ilmankierrätystoiminnon valitsin ulkoilmatoiminnolle, jos
ilmankierrätystoiminto on ollut valittuna. (Se saattaa vaihtua automaatti-
sesti.)
Saadaksesi huurretta nopeasti poistettua tuulilasista ja sivuikkunoista,
käännä puhaltimen nopeutta suuremmaksi ja lämpötilaa korkeammaksi.
Palataksesi edelliseen toimintoon paina uudelleen, kun tuuli-
lasi on puhdistunut.
n
Takalasin ja ulkopuolisten ta ustapeilien huurteenpoisto
Huurteenpoistolaitteet poistavat huurretta takalasista sekä sadepi-
saroita, kosteutta ja huurretta ulkopuolisista taustapeileistä.
Paina .
Huurteenpoistolaitteet kytkeytyvät automaattisesti pois päältä tietyn
ajan jälkeen. Painamalla katkaisinta uudelleen kytketään huurteenpois-
tolaite pois toiminnasta.
n
Tuulilasinpyyhkimien lämmitin (joissakin malleissa)
Lämmitin estää jäänmuodo stusta tuulilasiin ja tuulilasinpyyhkimiin.
Paina .
Tuulilasinpyyhkimien lämmitin kytkeytyy pois toiminnasta tietyn ajan
kuluttua. Myös katkaisinta uudelleen painettaessa lämmitin kytkeytyy
pois toiminnasta.
n
Lisälämmitin (joissakin malleissa)
 S. 359
nPuhaltimen toiminnan säätö (joissakin malleissa)
Puhaltimen nopeuden asetusta aut omaattitoiminnolla voidaan
muuttaa. ( S. 577)
Muut toiminnot
OM20C20FI.book Page 355 Wednesday, March 30, 2016 11:08 AM

3566-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM20C20FIn

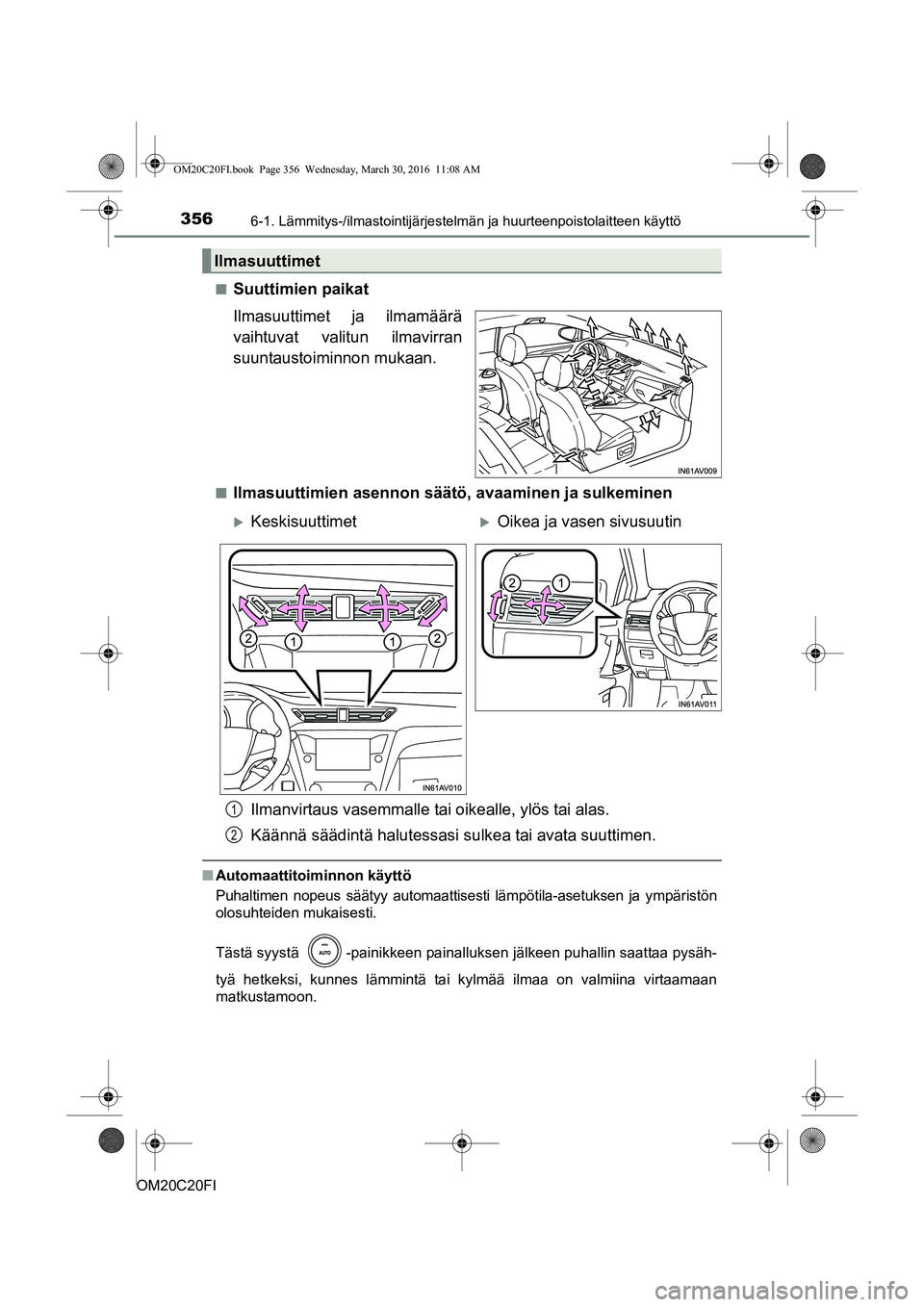

Suuttimien paikat
Ilmasuuttimet ja ilmamäärä
vaihtuvat valitun ilmavirran
suuntaustoiminnon mukaan.
nIlmasuuttimien asennon säätö,
avaaminen ja sulkeminen
Ilmanvirtaus vasemmalle tai oikealle, ylös tai alas.
Käännä säädintä halutessasi su lkea tai avata suuttimen.
nAutomaattitoiminnon käyttö
Puhaltimen nopeus säätyy automaattisesti lämpötila-asetuksen ja ympäristön
olosuhteiden mukaisesti.
Tästä syystä -painikkeen painalluksen jälkeen puhallin saattaa pysäh-
tyä hetkeksi, kunnes lämmintä tai kylmää ilmaa on valmiina virtaamaan
matkustamoon.
Ilmasuuttimet
KeskisuuttimetOikea ja vasen sivusuutin
1
2
OM20C20FI.book Page 356 Wednesday, March 30, 2016 11:08 AM

3576-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM20C20FI
6
Matkustamon laitteet

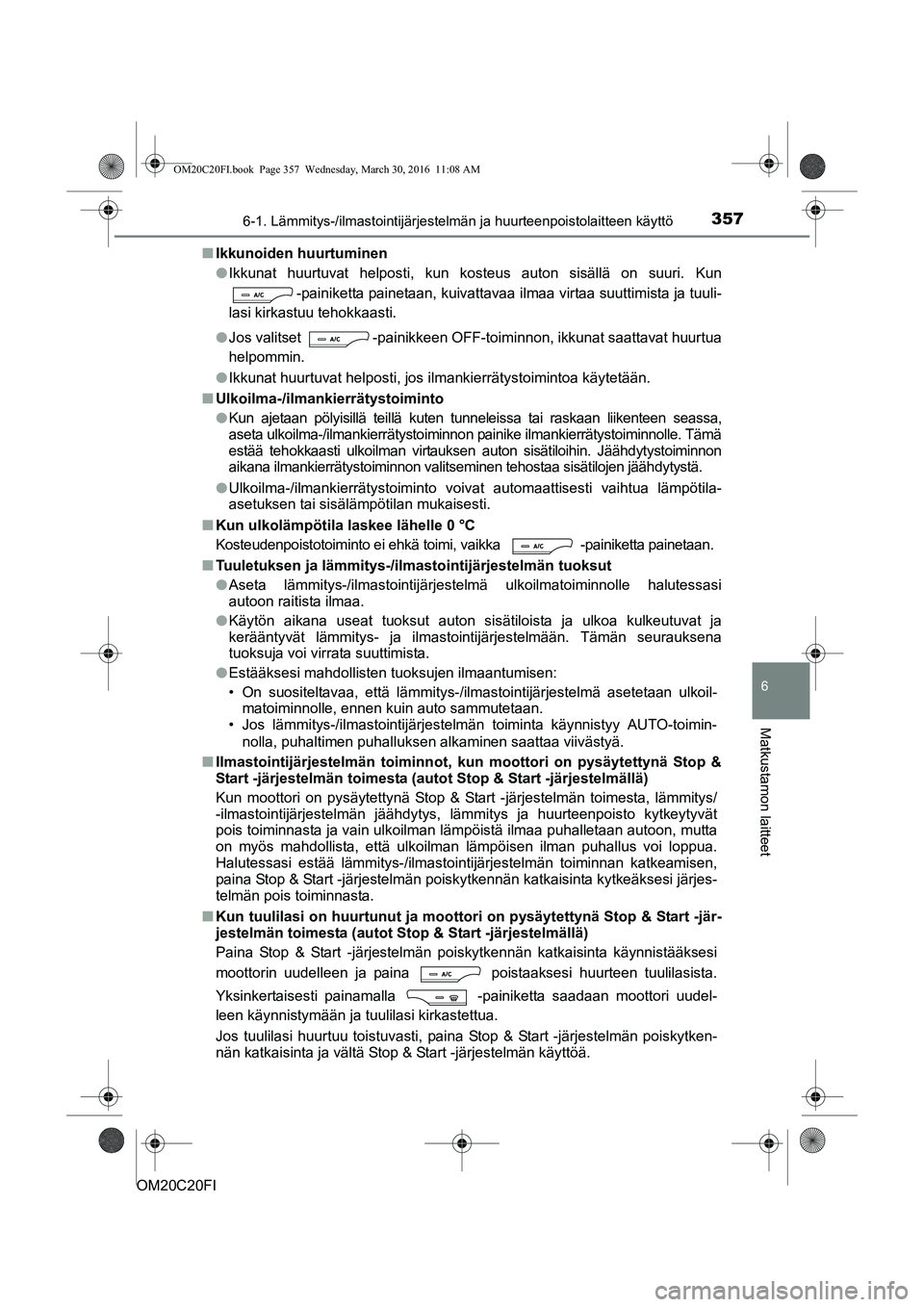

nIkkunoiden huurtuminen
lIkkunat huurtuvat helposti, kun kosteus auton sisällä on suuri. Kun
-painiketta painetaan, kuivattavaa ilmaa virtaa suuttimista ja tuuli-
lasi kirkastuu tehokkaasti.
l Jos valitset -painikkeen OFF-toiminnon, ikkunat saattavat huurtua
helpommin.
l Ikkunat huurtuvat helposti, jos ilmankierrätystoimintoa käytetään.
n Ulkoilma-/ilmankierrätystoiminto
lKun ajetaan pölyisillä teil lä kuten tunneleissa tai raskaan liikenteen seassa,
aseta ulkoilma-/ilmankierrätystoiminnon painike ilmankierrätystoiminnolle. Tämä
estää tehokkaasti ulkoilman virtauksen auton sisätiloihin. Jäähdytystoiminnon
aikana ilmankierrätystoiminnon valitsem inen tehostaa sisätilojen jäähdytystä.
l Ulkoilma-/ilmankierrätystoiminto voivat automaattisesti vaihtua lämpötila-
asetuksen tai sisälämpötilan mukaisesti.
n Kun ulkolämpötila laskee lähelle 0 °C
Kosteudenpoistotoiminto ei ehkä toimi, vaikka
-painiketta painetaan.
n Tuuletuksen ja lämmitys-/ilmastointijärjestelmän tuoksut
lAseta lämmitys-/ilmastointijärjestelmä ulkoilmatoiminnolle halutess\
asi
autoon raitista ilmaa.
l Käytön aikana useat tuoksut auton sisätiloista ja ulkoa kulkeutuvat ja
kerääntyvät lämmitys- ja ilmastointijärjestelmään. Tämän seurauksena
tuoksuja voi virrata suuttimista.
l Estääksesi mahdollisten tuoksujen ilmaantumisen:
• On suositeltavaa, että lämmitys-/ilma stointijärjestelmä asetetaan ulkoil-
matoiminnolle, ennen kuin auto sammutetaan.
• Jos lämmitys-/ilmastointijärjestelmän toiminta käynnistyy AUTO-toimin-
nolla, puhaltimen puhalluksen alkaminen saattaa viivästyä.
n Ilmastointijärjestelmän toim innot, kun moottori on pysäytettynä Stop &
Start -järjestelmän toimesta (autot Stop & Start -järjestelmällä)
Kun moottori on pysäytettynä Stop & Start -järjestelmän toimesta, lämmitys/
-ilmastointijärjestelmän jäähdytys, lämmitys ja huurteenpoisto kytkeytyvät
pois toiminnasta ja vain ulkoilman lämpöistä ilmaa puhalletaan autoon, mutta
on myös mahdollista, että ulkoilman lämpöisen ilman puhallus voi loppua.
Halutessasi estää lämmitys-/ilmastointijärjestelmän toiminnan katkeamisen,
paina Stop & Start -järjestelmän poiskytkennän katkaisinta kytkeäksesi järjes-
telmän pois toiminnasta.
n Kun tuulilasi on huurtunut ja moottori on pysäyte ttynä Stop & Start -jär-
jestelmän toimesta (autot Stop & Start -järjestelmällä)
Paina Stop & Start -järjestelmän poiskytkennän katkaisinta käynnistääksesi
moottorin uudelleen ja paina poistaaksesi huurteen tuulilasista.
Yksinkertaisesti painamalla -painiketta saadaan moottori uudel-
leen käynnistymään ja tuulilasi kirkastettua.
Jos tuulilasi huurtuu toistuvasti, paina Stop & Start -järjestelmän poiskytken-
nän katkaisinta ja vältä Stop & Start -järjestelmän käyttöä.
OM20C20FI.book Page 357 Wednesday, March 30, 2016 11:08 AM

3586-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM20C20FIn

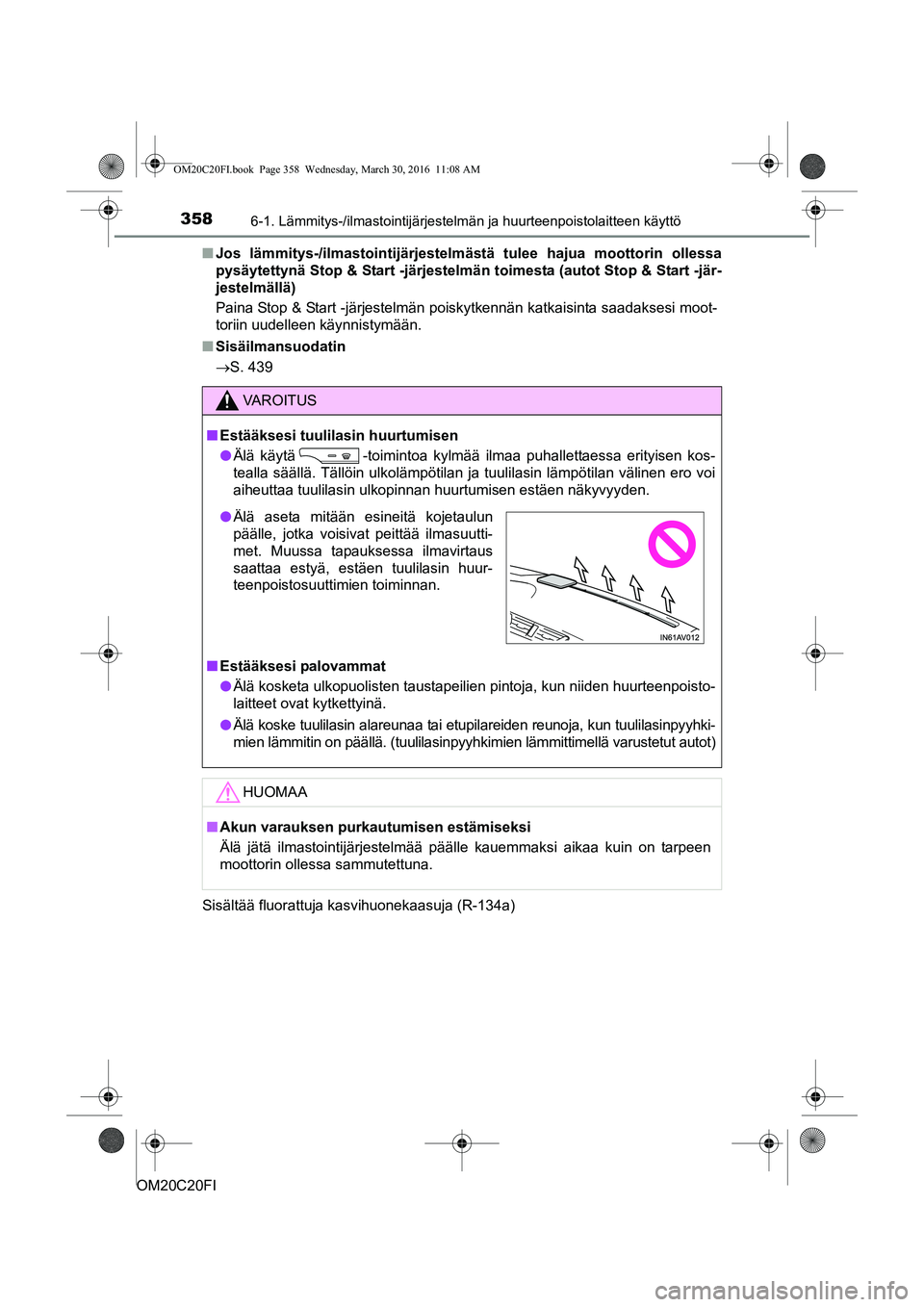

Jos lämmitys-/ilmastointijärjestelm ästä tulee hajua moottorin ollessa
pysäytettynä Stop & Start -järjestelmä n toimesta (autot Stop & Start -jär-
jestelmällä)
Paina Stop & Start -järjestelmän poiskytkennän katkaisinta saadaksesi moot-
toriin uudelleen käynnistymään.
n Sisäilmansuodatin
S. 439
Sisältää fluorattuja kasvihuonekaasuja (R-134a)
VAROITUS
n Estääksesi tuulilasin huurtumisen
l Älä käytä -toimintoa kylmää ilmaa puhallettaessa erityisen kos-
tealla säällä. Tällöin ulkolämpötilan ja tuulilasin lämpötilan välinen ero voi
aiheuttaa tuulilasin ulkopinnan huurtumisen estäen näkyvyyden.
n Estääksesi palovammat
l Älä kosketa ulkopuolisten taustapeilien pintoja, kun niiden huurteenpoisto-
laitteet ovat kytkettyinä.
l Älä koske tuulilasin alareunaa tai etupilareiden reunoja, kun tuulilasinpyyhki-
mien lämmitin on päällä. (tuulilasinpyyhkimien lämmittimellä varustetut autot)
HUOMAA
nAkun varauksen purkautumisen estämiseksi
Älä jätä ilmastointijärjestelmää päälle kauem\
maksi aikaa kuin on tarpeen
moottorin ollessa sammutettuna.
l Älä aseta mitään esineitä kojetaulun
päälle, jotka voisivat peittää ilmasuutti-
met. Muussa tapauksessa ilmavirtaus
saattaa estyä, estäen tuulilasin huur-
teenpoistosuuttimien toiminnan.
OM20C20FI.book Page 358 Wednesday, March 30, 2016 11:08 AM

3596-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM20C20FI
6
Matkustamon laitteet

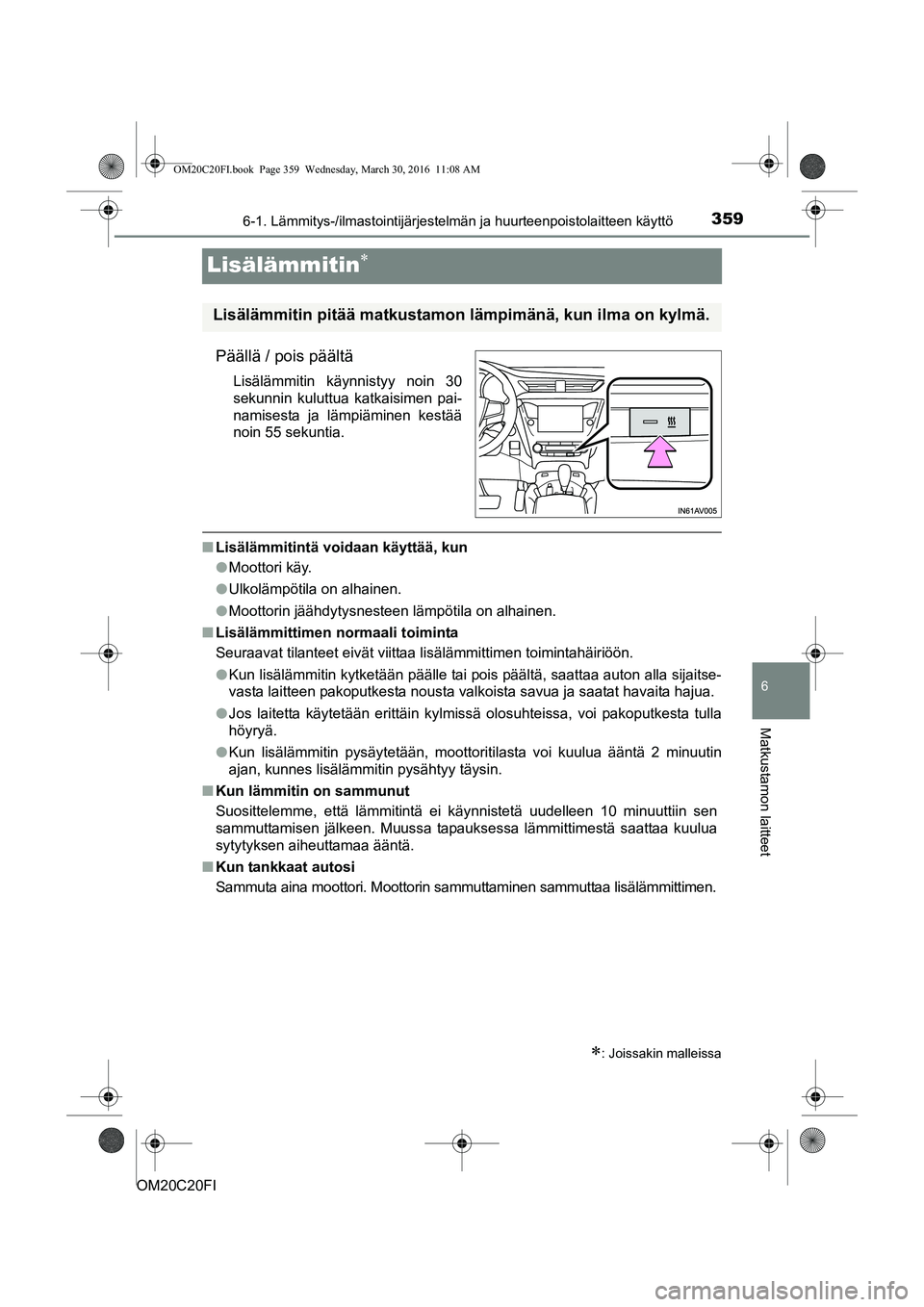

Lisälämmitin
Päällä / pois päältä
Lisälämmitin käynnistyy noin 30
sekunnin kuluttua katkaisimen pai-
namisesta ja lämpiäminen kestää
noin 55 sekuntia.
nLisälämmitintä voidaan käyttää, kun
lMoottori käy.
l Ulkolämpötila on alhainen.
l Moottorin jäähdytysnesteen lämpötila on alhainen.
n Lisälämmittimen normaali toiminta
Seuraavat tilanteet eivät viittaa lisälämmittimen toimintahäiriöön.
lKun lisälämmitin kytketään päälle tai pois päältä, saattaa auton alla sijaitse-
vasta laitteen pakoputkesta nousta valkoista savua ja saatat havaita hajua.
l Jos laitetta käytetään erittäin kylmissä olosuhteissa, voi pakoputkesta tulla
höyryä.
l Kun lisälämmitin pysäytetään, moottoritilasta voi kuulua ääntä 2 minuutin
ajan, kunnes lisälämmitin pysähtyy täysin.
n Kun lämmitin on sammunut
Suosittelemme, että lämmitintä ei käynnistetä uudelleen 10 minuuttiin sen
sammuttamisen jälkeen. Muussa tapauksessa lämmittimestä saattaa kuulua
sytytyksen aiheuttamaa ääntä.
n Kun tankkaat autosi
Sammuta aina moottori. Moottorin sammuttaminen sammuttaa lisälämmittimen.
: Joissakin malleissa
Lisälämmitin pitää matkustamon lämpimänä, kun ilma on kylmä.
OM20C20FI.book Page 359 Wednesday, March 30, 2016 11:08 AM

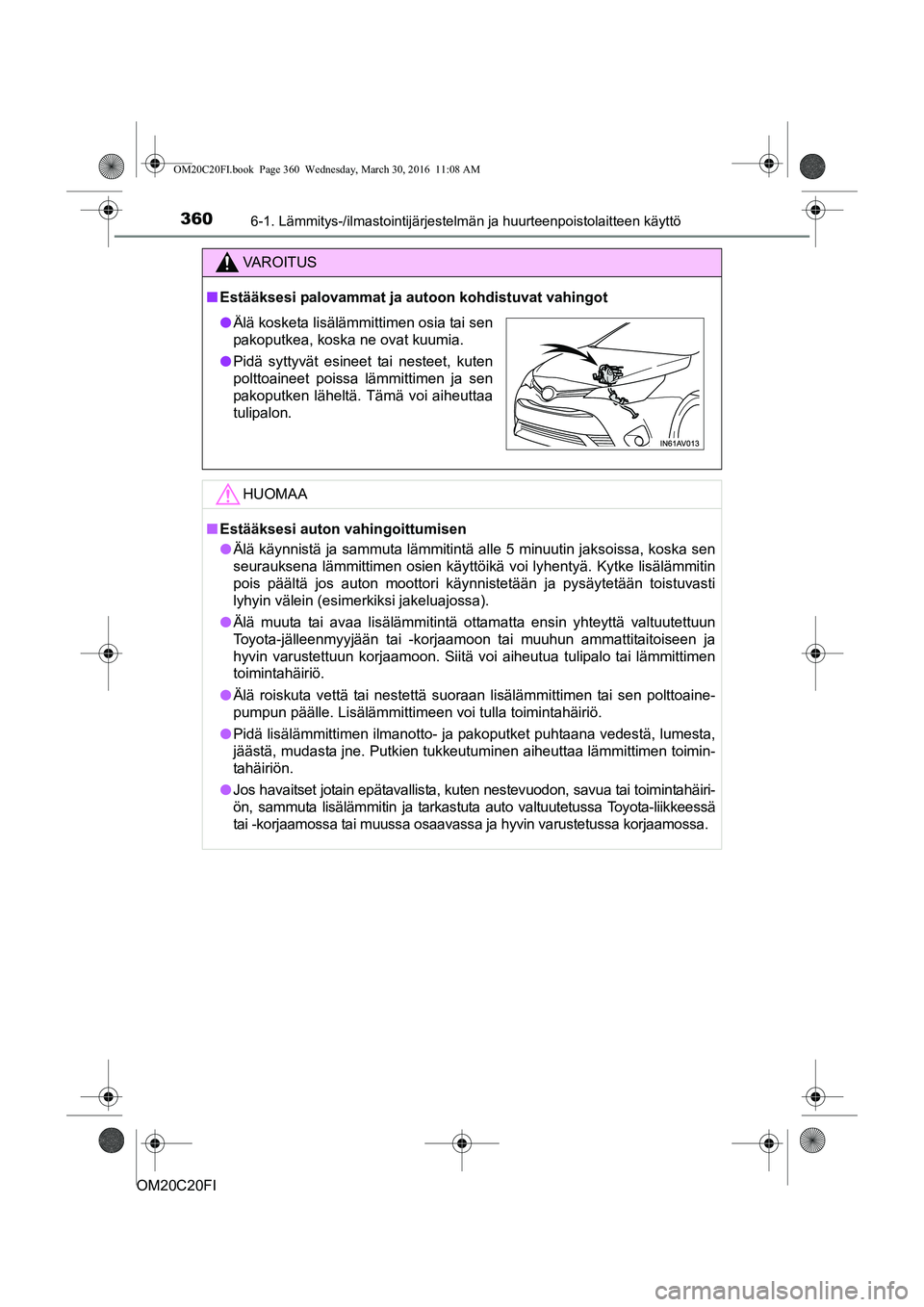

3606-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM20C20FI
VAROITUS
nEstääksesi palovammat ja autoon kohdistuvat vahingot
HUOMAA
nEstääksesi auton vahingoittumisen
l Älä käynnistä ja sammuta lämmitintä alle 5 minuutin jaksoissa, koska sen
seurauksena lämmittimen osien käyttöikä voi lyhentyä. Kytke lisälämmitin
pois päältä jos auton moottori käynnistetään ja pysäytetään toistuvasti
lyhyin välein (esimerkiksi jakeluajossa).
l Älä muuta tai avaa lisälämmitintä ottamatta ensin yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon. Siitä voi aiheutua tulipalo tai lämmittimen
toimintahäiriö.
l Älä roiskuta vettä tai nestettä s uoraan lisälämmittimen tai sen polttoaine-
pumpun päälle. Lisälämmittimeen voi tulla toimintahäiriö.
l Pidä lisälämmittimen ilmanotto- ja pakoputket puhtaana vedestä, lumesta,
jäästä, mudasta jne. Putkien tukkeutuminen aiheuttaa lämmittimen toimin-
tahäiriön.
l Jos havaitset jotain epätavallista, kuten nestevuodon, savua tai toimintahäiri-
ön, sammuta lisälämmitin ja tarkastuta auto valtuutetussa Toyota-liikkeessä
tai -korjaamossa tai muussa osaavassa ja hyvin varustetussa korjaamossa.
lÄlä kosketa lisälämmittimen osia tai sen
pakoputkea, koska ne ovat kuumia.
l Pidä syttyvät esineet tai nesteet, kuten
polttoaineet poissa lämmittimen ja sen
pakoputken läheltä. Tämä voi aiheuttaa
tulipalon.
OM20C20FI.book Page 360 Wednesday, March 30, 2016 11:08 AM
