TOYOTA AVENSIS 2016 Omistajan Käsikirja (in Finnish)

4417-3. Tee-se-itse-huolto
OM20C20FI
7
Huolto ja hoito
Kauko-ohjainavaimen / elektronisen avaimen
paristo
lTasapäinen ruuvitaltta
l Pieni ristipääruuvitaltta
l Litiumparisto
Autot ilman älyavainjärjestelmää: CR2016
Älyavainjärjestelmällä varustetut autot: CR1632
Autot ilman älyavainjärjestelmää
Nosta kansi ylös.
Aseta ruuvitaltta koloon ja paina
alaspäin.
Estääksesi avaimen vahingoittumi-
nen,
peitä ruuvitaltan pää rievulla.
Poista suojus.
Aseta ruuvitaltta avaimen perän
koloon ja paina alaspäin.
Vaihda avaimeen uusi paristo, mikäli sen varaus on purkautunut.
Tarvitset seuraavia välineitä:
Pariston vaihtaminen
1
2
OM20C20FI.book Page 441 Wednesday, March 30, 2016 11:08 AM

4427-3. Tee-se-itse-huolto
OM20C20FI
Poista tyhjä paristo.
Asenna uusi paristo "+"-puoli ylös-
päin.
Älyavainjärjestelmällä varustetut autot
Ota mekaaninen avain ulos.
Poista suojus.
Estääksesi avaimen vahingoittumi-
nen, peitä ruuvitaltan pää rievulla.
Poista tyhjä paristo.
Asenna uusi paristo "+"-puoli ylös-
päin.
3
1
2
3
OM20C20FI.book Page 442 Wednesday, March 30, 2016 11:08 AM

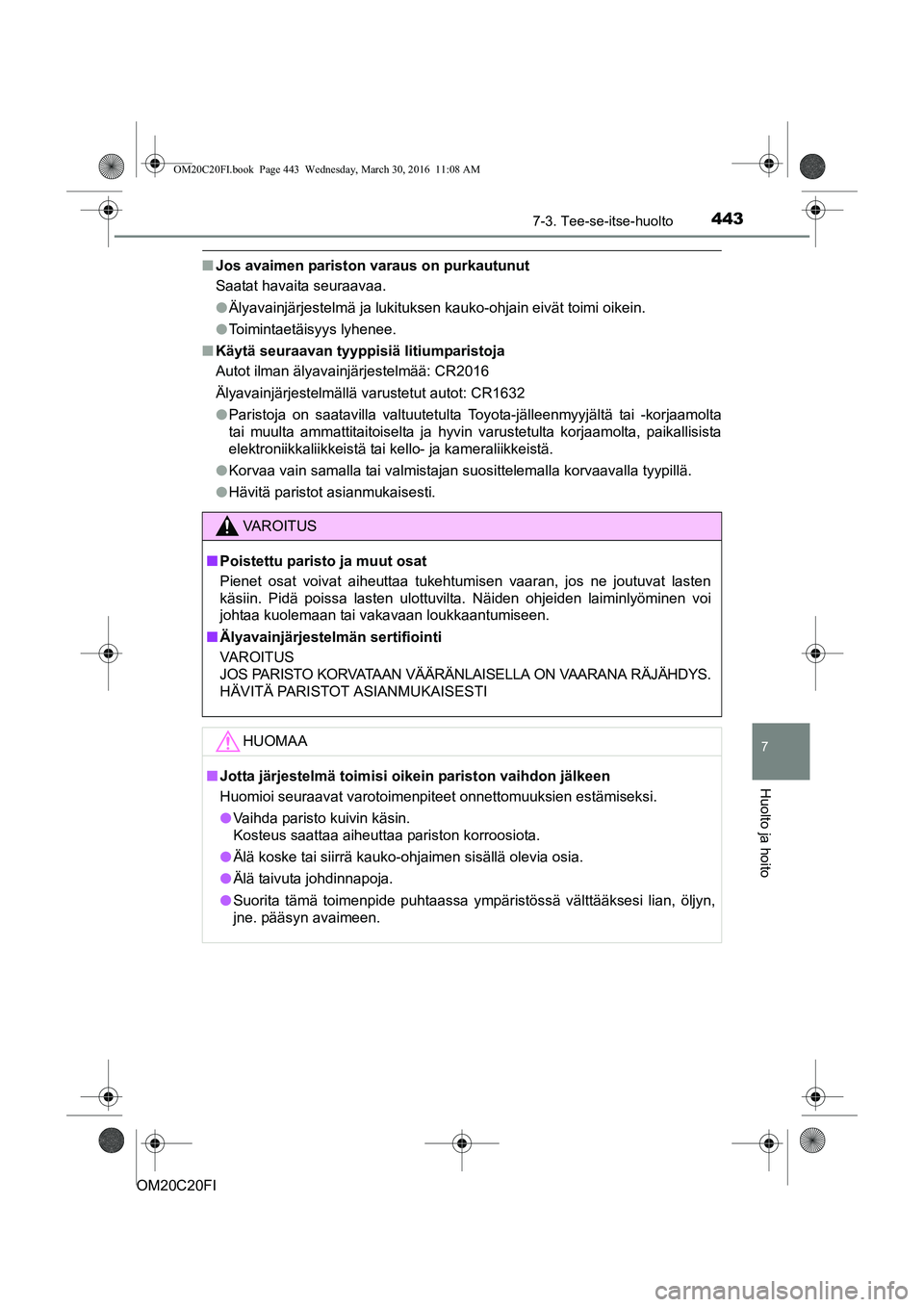

4437-3. Tee-se-itse-huolto
OM20C20FI
7
Huolto ja hoito
nJos avaimen pariston varaus on purkautunut
Saatat havaita seuraavaa.
lÄlyavainjärjestelmä ja lukituksen kauko-ohjain eivät toimi oikein.
l Toimintaetäisyys lyhenee.
n Käytä seuraavan tyyppisiä litiumparistoja
Autot ilman älyavainjärjestelmää: CR2016
Älyavainjärjestelmällä varustetut autot: CR1632
lParistoja on saatavilla valtuutetulta Toyota-jälleenmyyjältä tai -korjaamolta
tai muulta ammattitaitoiselta ja hyvin varustetulta korjaamolta, paikallisista
elektroniikkaliikkeistä tai kello- ja kameraliikkeistä.
l Korvaa vain samalla tai valmistajan suosittelemalla korvaavalla tyypillä.
l Hävitä paristot asianmukaisesti.
VAROITUS
nPoistettu paristo ja muut osat
Pienet osat voivat aiheuttaa tukehtumisen vaaran, jos ne joutuvat lasten
käsiin. Pidä poissa lasten ulottuvilta. Näiden ohjeiden laiminlyöminen voi
johtaa kuolemaan tai vakavaan loukkaantumiseen.
n Älyavainjärjestelmän sertifiointi
VAROITUS
JOS PARISTO KORVATAAN VÄÄRÄNLAISELLA ON VAARANA RÄJÄHDYS.
HÄVITÄ PARISTOT ASIANMUKAISESTI
HUOMAA
nJotta järjestelmä toimisi oikein pariston vaihdon jälkeen
Huomioi seuraavat varotoimenpiteet onnettomuuksien estämiseksi.
l Vaihda paristo kuivin käsin.
Kosteus saattaa aiheuttaa pariston korroosiota.
l Älä koske tai siirrä kauko-ohjaimen sisällä olevia osia.
l Älä taivuta johdinnapoja.
l Suorita tämä toimenpide puhtaassa ympäristössä välttääksesi lian, öljyn,
jne. pääsyn avaimeen.
OM20C20FI.book Page 443 Wednesday, March 30, 2016 11:08 AM

4447-3. Tee-se-itse-huolto
OM20C20FI
Sulakkeiden tarkastus ja vaihto
Käännä virta-avain LOCK-asentoon (autot ilman älyavainjärjestelmää)
tai valitse OFF-toimintatila käynnistyspainikkeesta (älyavainjärjes-
telmällä varustetut autot).
Avaa sulakerasian suojus.
Moottoritila
Paina kielekettä ja nosta kansi pois.
Kojetaulu kuljettajan puolella: tyypin A sulakerasia
Irrota kansi.
Jos jokin auton sähkölaitteista ei toimi, saattaa syynä olla palanut
sulake. Jos sulake palaa, tarkista ja vaihda sulake tarvittaessa.
1
2
OM20C20FI.book Page 444 Wednesday, March 30, 2016 11:08 AM

4457-3. Tee-se-itse-huolto
OM20C20FI
7
Huolto ja hoito
Kojetaulu kuljettajan puolella: tyypin B sulakerasia
Irrota kolikkolokero.
Irrota sulake vetotyökalulla.
3
OM20C20FI.book Page 445 Wednesday, March 30, 2016 11:08 AM

4467-3. Tee-se-itse-huolto
OM20C20FI
Tarkista, onko sulake palanut.Ehjä sulake
Palanut sulake
Tyypit A ja B
Vaihda palaneen sulakkeen tilalle saman ampeeriarvon sulake.
Sulakkeiden ampeeriarvot lö ytyvät sulakerasian kannesta.
Ty y p p i C j a D
Ota yhteyttä valtuutettuun Toyota -jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.4
1
2
Ty y p p i ATy y p p i B
Ty y p p i CTy y p p i D
OM20C20FI.book Page 446 Wednesday, March 30, 2016 11:08 AM

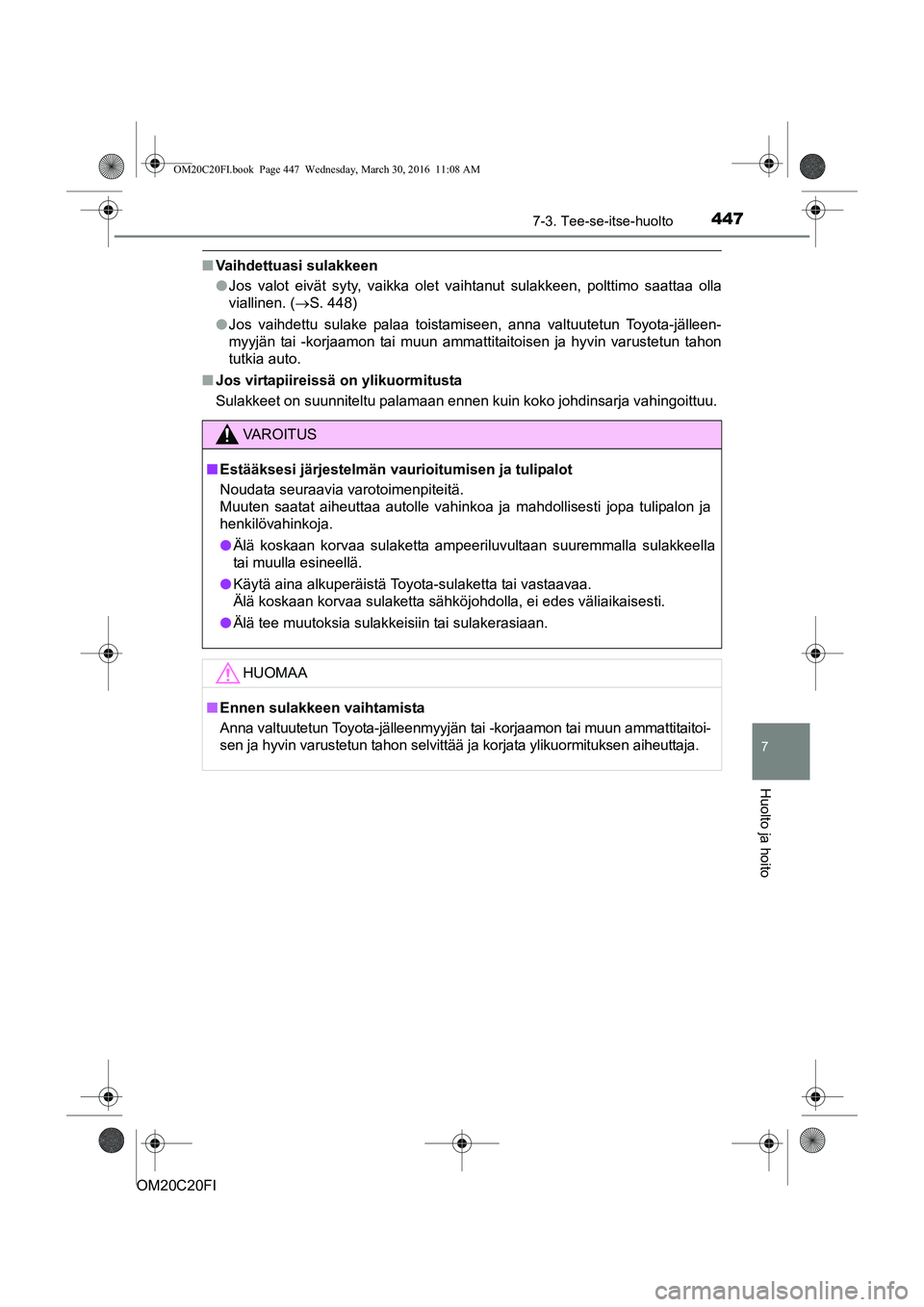

4477-3. Tee-se-itse-huolto
OM20C20FI
7
Huolto ja hoito
nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( S. 448)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun tahon
tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
VAROITUS
nEstääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasiaan.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän ta i -korjaamon tai muun ammattitaitoi-
sen ja hyvin varustetun tahon selvittää ja korjata ylikuormituksen aiheuttaja.
OM20C20FI.book Page 447 Wednesday, March 30, 2016 11:08 AM

4487-3. Tee-se-itse-huolto
OM20C20FI
Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (S. 573)
 S. 409
nEdessä
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara, että osat voivat vaurioitua,
suosittelemme, että vaihto suoritetaan valtuutetussa Toyota-
huoltokorjaamossa tai muussa ammattitaitoisessa ja hyvin
varustetussa korjaamossa.
Ennen polttimon vaihtoa
Moottoritilan suojuksen irrottaminen
Polttimoiden sijainnit
Ajovalot (halogeeniajovalot)
Etusumuvalo (joissakin malleissa)
Kääntymis-/sumuvalo (joissakin
malleissa) Etusuuntavalo
Sivusuuntavalo1
2
3
4
OM20C20FI.book Page 448 Wednesday, March 30, 2016 11:08 AM

4497-3. Tee-se-itse-huolto
OM20C20FI
7
Huolto ja hoito
nTa k a n a
Sedan
Touring Sports
Takasuuntavalo
Peruutusvalo (vasemmalta ohjat-
tavat autot)Peruutusvalo (oikealta ohjatta-
vat autot)
Rekisterikilven valot1
2
3
4
Takasuuntavalo
Peruutusvalo (vasemmalta ohjat-
tavat autot)Peruutusvalo (oikealta ohjatta-
vat autot)
Rekisterikilven valot1
2
3
4
OM20C20FI.book Page 449 Wednesday, March 30, 2016 11:08 AM

4507-3. Tee-se-itse-huolto
OM20C20FIn
Ajovalot (halogeenipolttimot)
Vain oikealle puolelle: Irrota
kiinnike, käännä ja vedä pois
pesunestesäiliön täyttöputken
yläosa.
Vain vasemmalle puolelle:
Irrota kiinnike ja ilmansuodat-
timen putken yläosa (jos se
on irrotettavissa).
Käännä polttimon kantaa
vastapäivään.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
Polttimoiden vaihto
1
2
3
