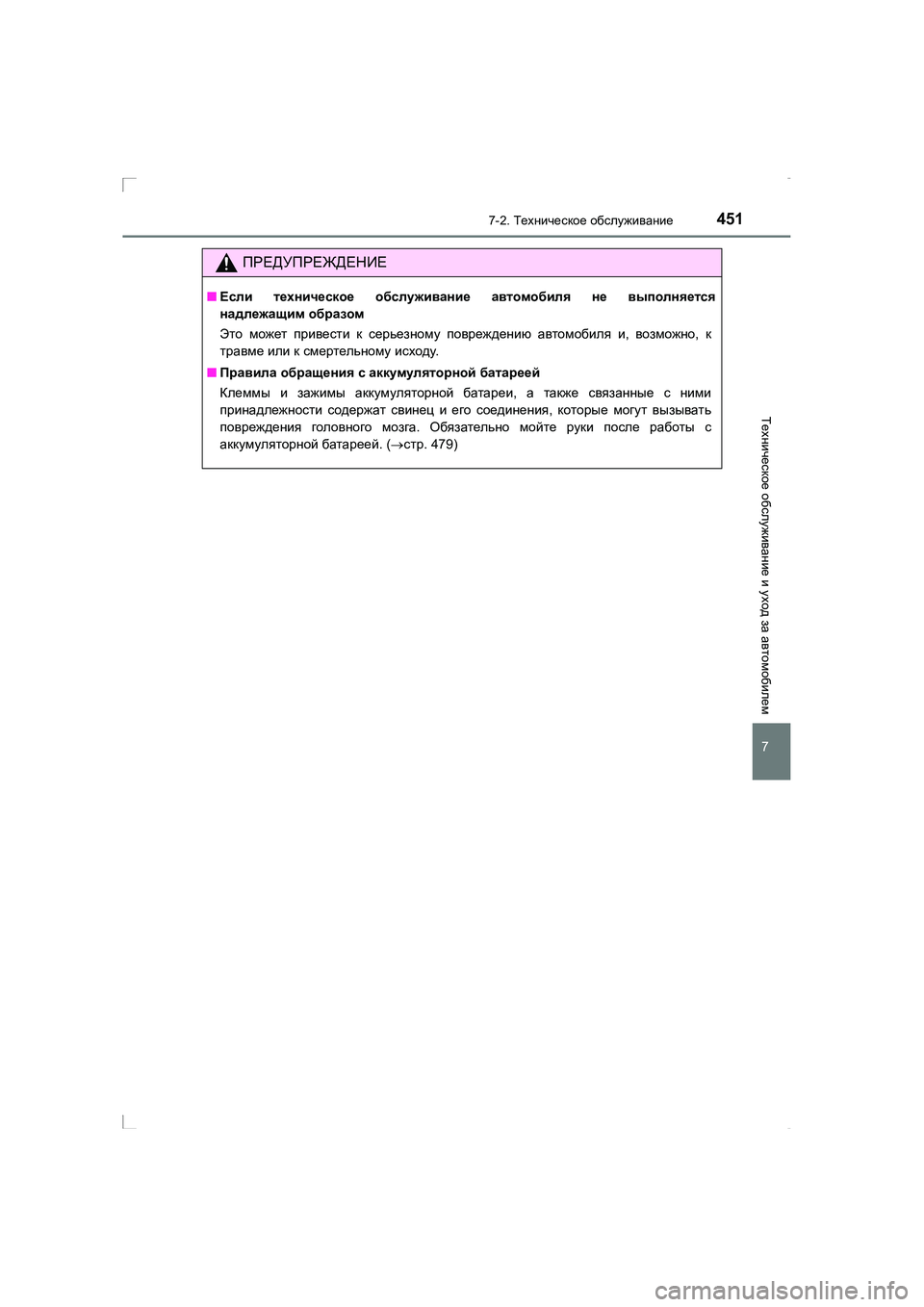

4517-2. Техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем
ПРЕДУПРЕЖДЕНИЕ
■Если техническое обслуживание автомобиля не выполняется
надлежащим образом
Это может привести к серьезному повреждению автомобиля и , возможно , к
травме или к смертельному исходу .
■ Правила обращения с аккумуляторной батареей
Клеммы и зажимы аккумуляторной батареи , а также связанные с ними
принадлежности содержат свинец и его соединения , которые могут вызывать
повреждения головного мозга . Обязательно мойте руки после работы с
аккумуляторной батареей . (→ стр . 479)
AVENSIS_OM_OM20C28R_(RR).book Page 451 Wednesday, February 25 , 2015 10:18 AM

4527-2. Техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
Плановое техническое обслуживание
Выполняйте техническое обслуживание в соответствии с
приведенным ниже графиком .
Требования графика технического обслуживания
Техническое обслуживание автомобиля Toyota необходимо
выполнять в соответствии с обычным графиком технического
обслуживания (см . “График технического обслуживания ”).
Если автомобиль Toyota в основном эксплуатируется в приведенных
ниже условиях , некоторые виды технического обслуживания должны
выполняться чаще (см . “ График дополнительного технического
обслуживания ”).
A.Состояние дорог
1. Эксплуатация на плохих ,
грязных дорогах или на
дорогах , покрытых мокрым
снегом
2. Эксплуатация на пыльных
дорогах
Б . Ус л о в и я эксплуатации
1. Тя ж ел о нагруженный
автомобиль (например , при
использовании автоприцепа -
каравана или верхнего
багажника )
2. Частые короткие поездки на
расстояние менее 8 км при
наружной температуре ниже
нуля
3. Продолжительная работа на
холостом ходу и/или
движение на небольшой
скорости на значительные
расстояния (полицейские
машины , такси или
автомобили для доставки
товаров на дом )
4. Непрерывное движение на
высокой скорости (80% или
более от максимальной
скорости автомобиля ) в
течение более 2 часов
AVENSIS_OM_OM20C28R_(RR).book Page 452 Wednesday, February 25 , 2015 10:18 AM

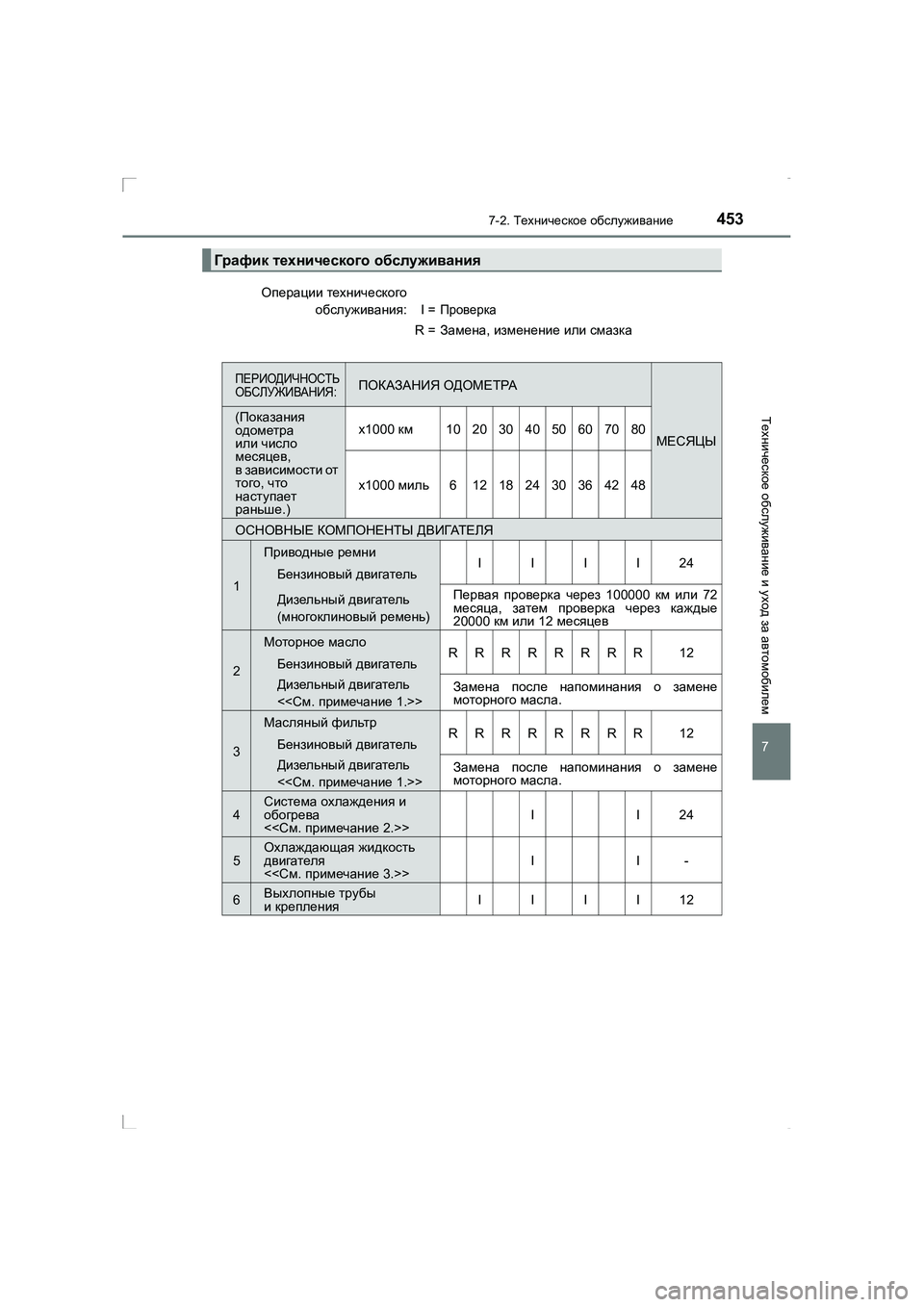

4537-2. Техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем
График технического обслуживания
Операции технического
обслуживания :
I =Проверка
R =Замена, изменение или смазка
ПЕРИОДИЧНОСТЬ
ОБСЛУЖИВАНИЯ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЫ
( Показания
одометра
или число
месяцев ,
в зависимости от
того , что
наступает
раньше .)x1000 км1020304050607080
x1000 миль612182430364248
ОСНОВНЫЕ КОМПОНЕНТЫ ДВИГАТЕЛЯ
1
Приводные ремниIIII24Бензиновый двигатель
Дизельный двигатель
( многоклиновый ремень )Первая проверка через 100000 км или 72
месяца , затем проверка через каждые
20000 км или 12 месяцев
2
Моторное маслоRRRRRRRR12Бензиновый двигатель
Дизельный двигатель
<< См . примечание 1.>>Замена после напоминания о замене
моторного масла .
3
Масляный фильтрRRRRRRRR12Бензиновый двигатель
Дизельный двигатель
<< См . примечание 1.>>Замена после напоминания о замене
моторного масла .
4Система охлаждения и
обогрева
<< См . примечание 2.>>II24
5Охлаждающая жидкость
двигателя
<< См . примечание 3.>>II-
6Выхлопные трубы
и крепленияIIII12
AVENSIS_OM_OM20C28R_(RR).book Page 453 Wednesday, February 25 , 2015 10:18 AM

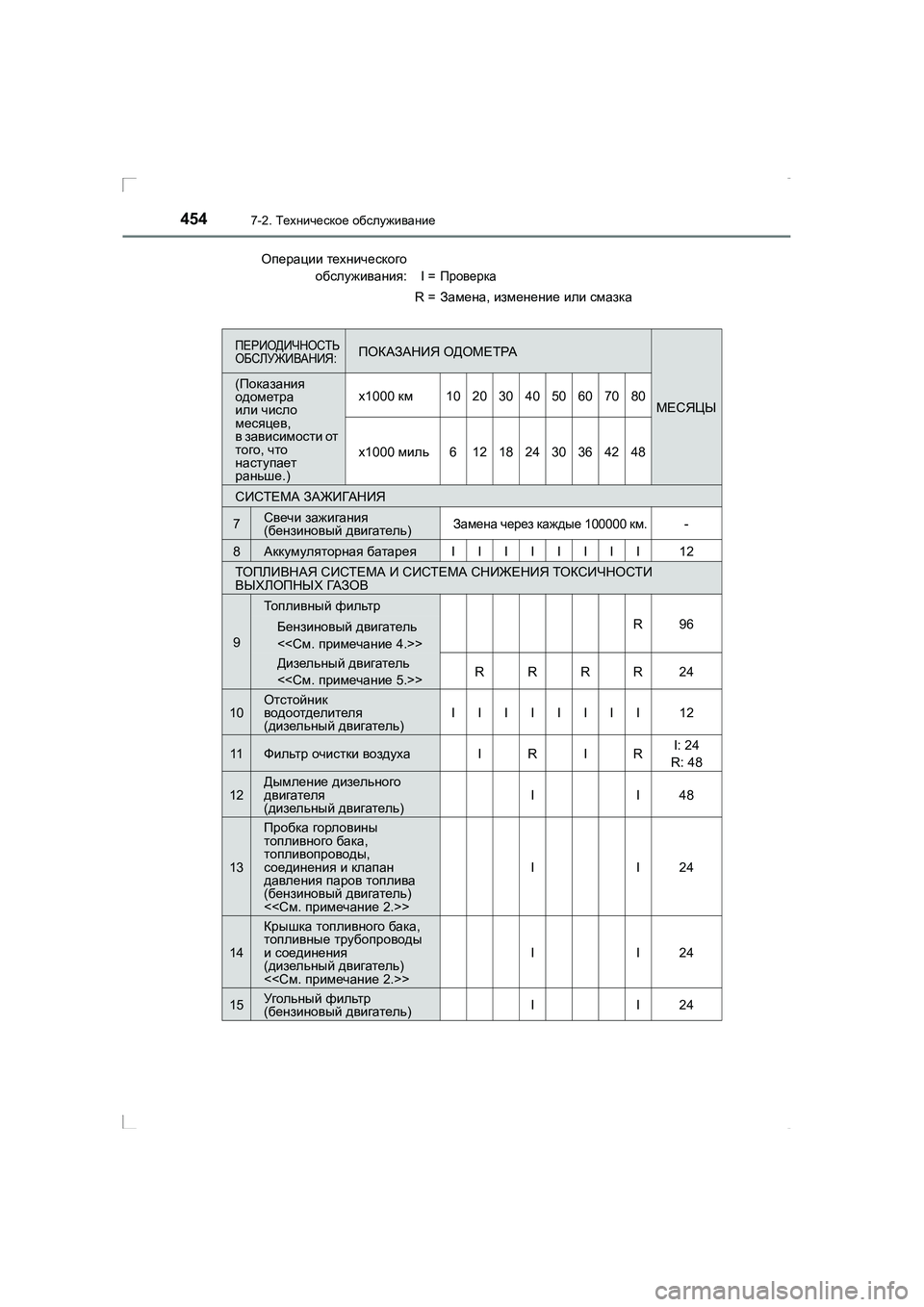

4547-2. Техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
СИСТЕМА ЗАЖИГАНИЯ
7Свечи зажигания
( бензиновый двигатель )Замена через каждые 100000 км.-
8Аккумуляторная батареяIIIIIIII12
ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СНИЖЕНИЯ ТОКСИЧ НОСТИ
ВЫХЛОПНЫХ ГА З О В
9
То п л и в н ы й фильтр
R96Бензиновый двигатель
<< См . примечание 4.>>
Дизельный двигатель
<< См . примечание 5.>>RRRR24
10Отстойник
водоотделителя
( дизельный двигатель )IIIIIIII12
11Фильтр очистки воздухаIRIRI: 24
R: 48
12Дымление дизельного
двигателя
( дизельный двигатель )II48
13
Пробка горловины
топливного бака ,
топливопроводы ,
соединения и клапан
давления паров топлива
( бензиновый двигатель )
<< См . примечание 2.>>
II24
14
Крышка топливного бака ,
топливные трубопроводы
и соединения
( дизельный двигатель )
<< См . примечание 2.>>
II24
15Угольны й фильтр
( бензиновый двигатель )II24
Операции технического
обслуживания :
I =Проверка
R =Замена, изменение или смазка
ПЕРИОДИЧНОСТЬ
ОБСЛУЖИВАНИЯ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЫ
( Показания
одометра
или число
месяцев ,
в зависимости от
того , что
наступает
раньше .)x1000 км1020304050607080
x1000 миль612182430364248
AVENSIS_OM_OM20C28R_(RR).book Page 454 Wednesday, February 25 , 2015 10:18 AM

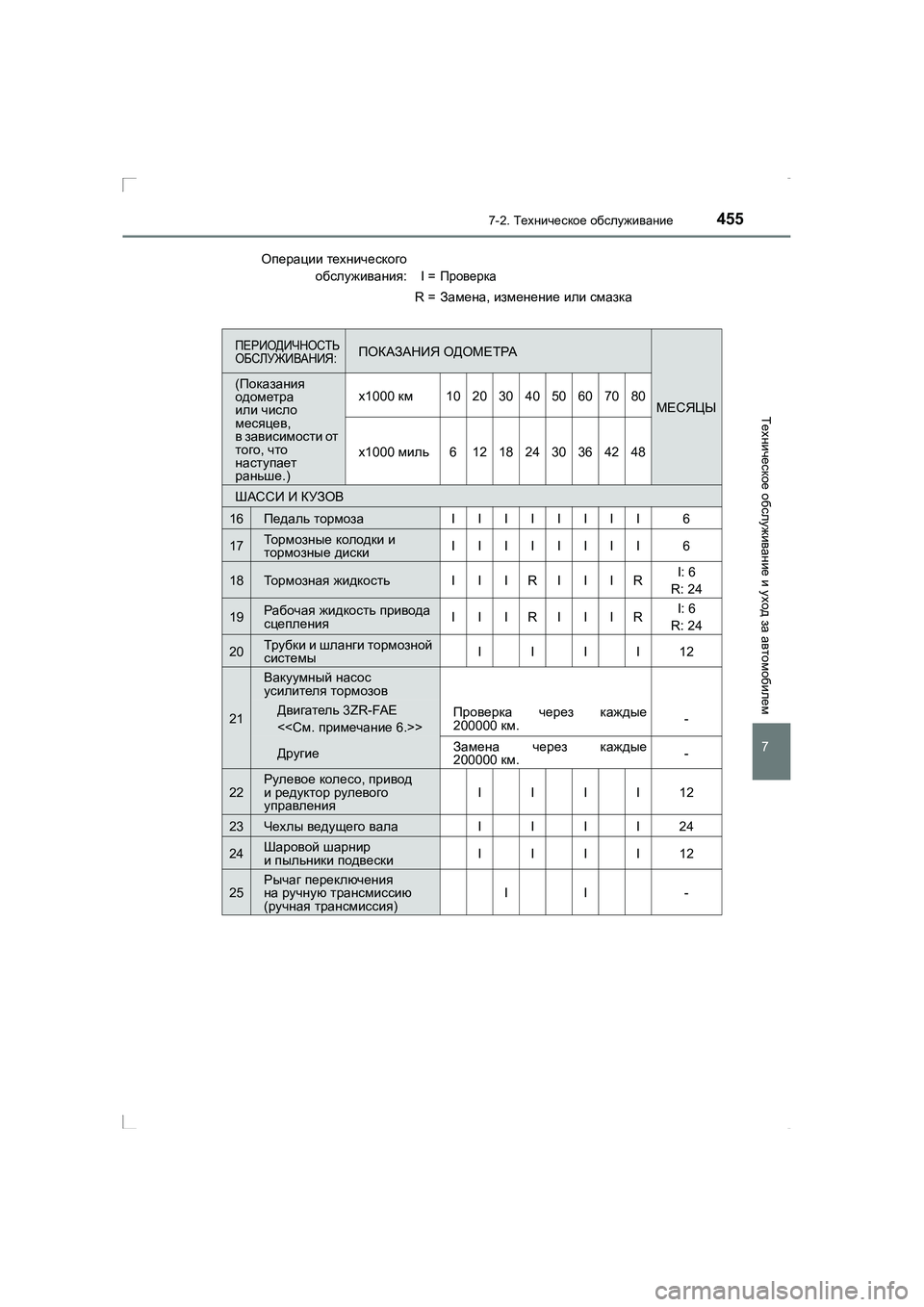

4557-2. Техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем
ШАССИ И КУЗОВ
16Педаль тормозаIIIIIIII6
17Тормозные колодки и
тормозные дискиIIIIIIII6
18Тормозная жидкостьIIIRIIIRI: 6
R: 24
19Рабочая жидкость привода
сцепленияIIIRIIIRI: 6
R: 24
20Тру б к и и шланги тормозной
системыIIII12
21
Вакуумный насос
усилителя тормозов
Двигатель 3ZR-FAE
<< См . примечание 6.>>Проверка через каждые
200000 км.-
ДругиеЗамена через каждые
200000 км.-
22Рулевое колесо , привод
и редуктор рулевого
управленияIIII12
23Чехлы ведущего валаIIII24
24Шаровой шарнир
и пыльники подвескиIIII12
25Рычаг переключения
на ручную трансмиссию
( ручная трансмиссия )II-
Операции технического
обслуживания :
I =Проверка
R =Замена, изменение или смазка
ПЕРИОДИЧНОСТЬ
ОБСЛУЖИВАНИЯ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЫ
( Показания
одометра
или число
месяцев ,
в зависимости от
того , что
наступает
раньше .)x1000 км1020304050607080
x1000 миль612182430364248
AVENSIS_OM_OM20C28R_(RR).book Page 455 Wednesday, February 25 , 2015 10:18 AM

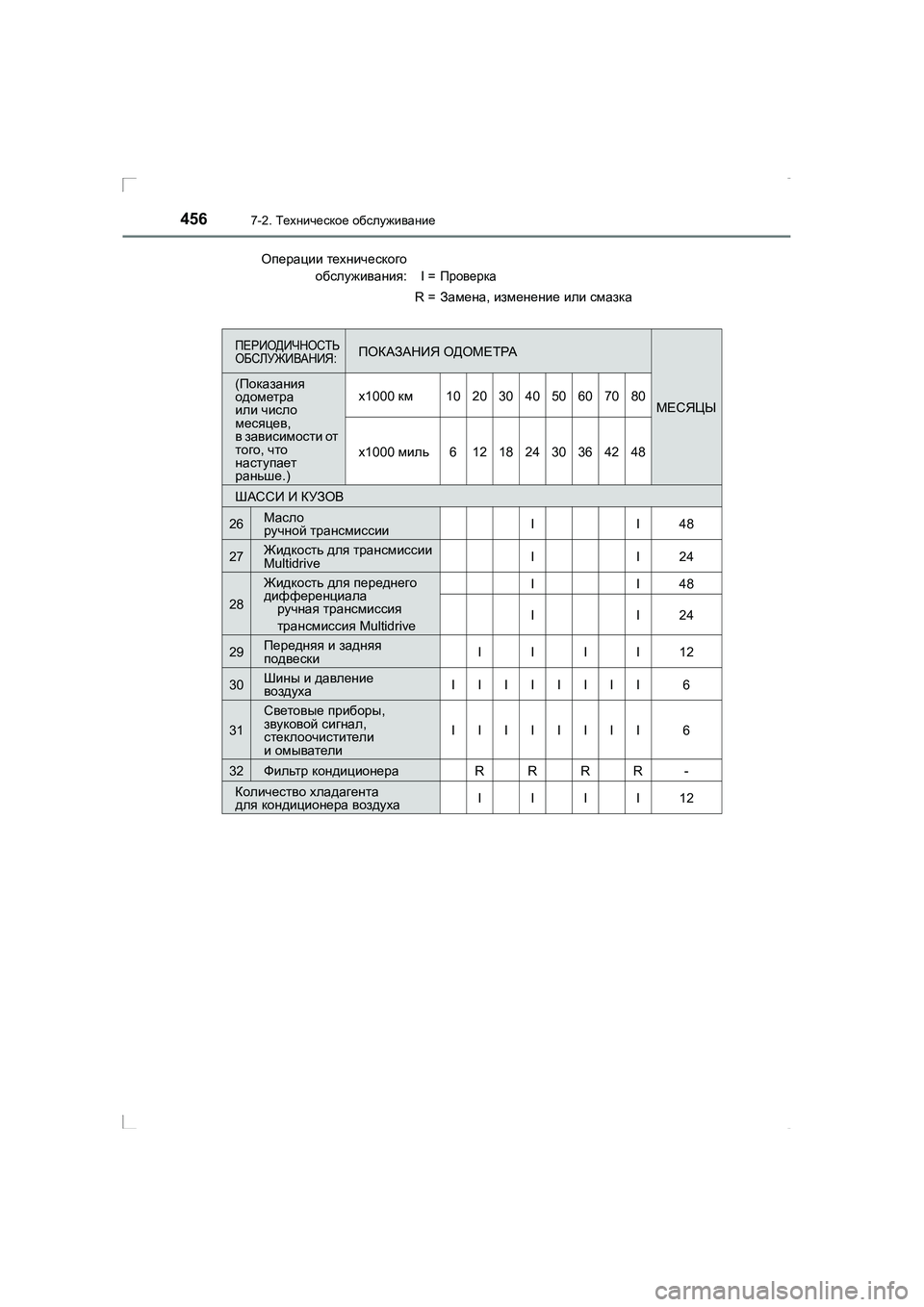

4567-2. Техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
ШАССИ И КУЗОВ
26Масло
ручной трансмиссииII48
27Жидкость для трансмиссии
MultidriveII24
28
Жидкость для переднего
дифференциала ручная трансмиссия
трансмиссия MultidriveII48
II24
29Передняя и задняя
подвескиIIII12
30Шины и давление
воздухаIIIIIIII6
31
Световые приборы ,
звуковой сигнал ,
стеклоочистители
и омыватели
IIIIIIII6
32Фильтр кондиционераRRRR-
Количество хладагента
для кондиционера воздухаIIII12
Операции технического
обслуживания :
I =Проверка
R =Замена, изменение или смазка
ПЕРИОДИЧНОСТЬ
ОБСЛУЖИВАНИЯ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЫ
( Показания
одометра
или число
месяцев ,
в зависимости от
того , что
наступает
раньше .)x1000 км1020304050607080
x1000 миль612182430364248
AVENSIS_OM_OM20C28R_(RR).book Page 456 Wednesday, February 25 , 2015 10:18 AM

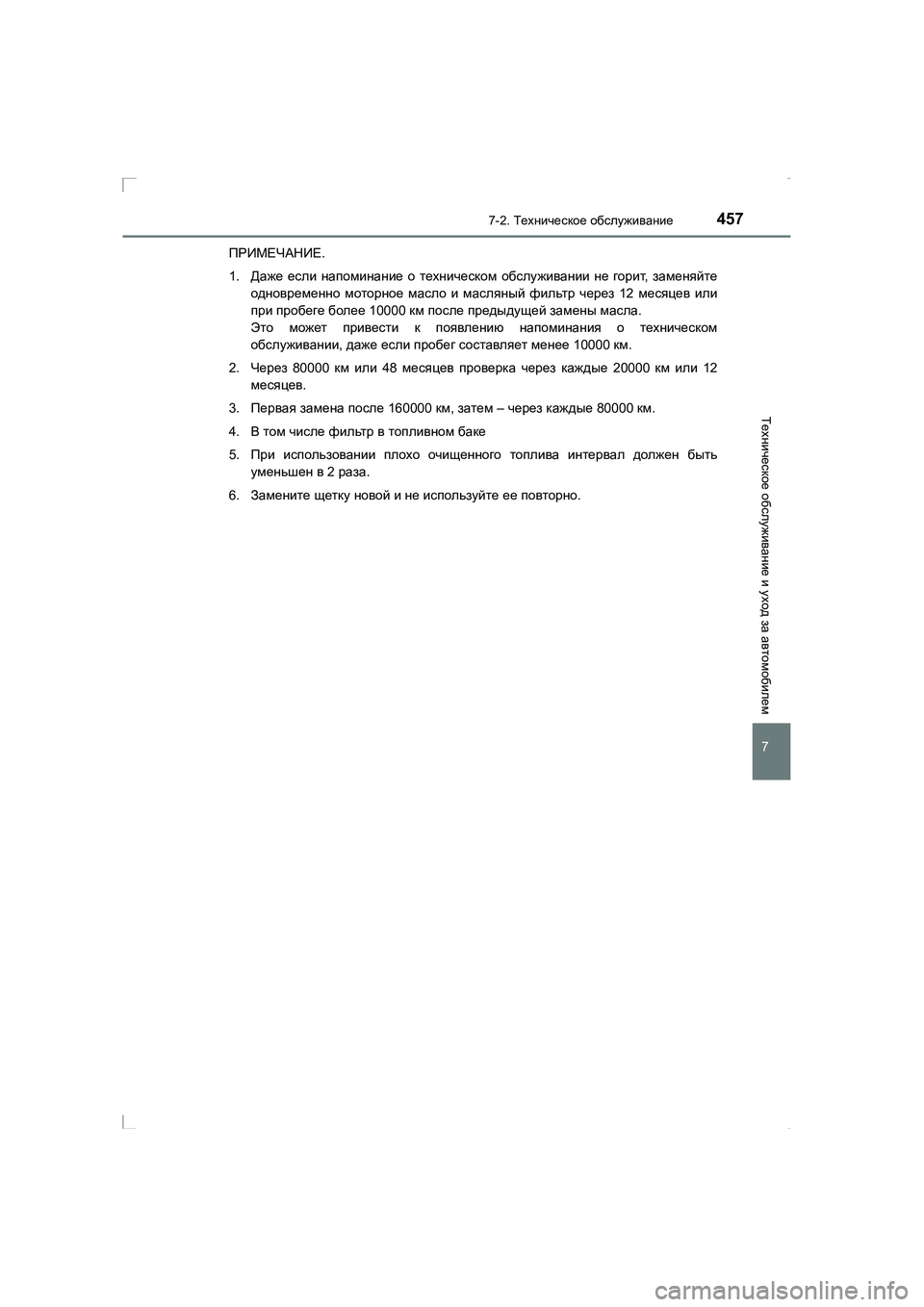

4577-2. Техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем
ПРИМЕЧАНИЕ .
1. Даже если напоминание о техническом обслуживании не горит , заменяйте
одновременно моторное масло и масляный фильтр через 12 месяцев или
при пробеге более 10000 км после предыдущей замены масла .
Это может привести к появлению напоминания о техническом
обслуживании , даже если пробег составляет менее 10000 км.
2. Через 80000 км или 48 месяцев проверка через каждые 20000 км или 12
месяцев .
3. Первая замена после 160000 км, затем – через каждые 80000 км.
4. В том числе фильтр в топливном баке
5. При использовании плохо очищенного топлива интервал должен быть
уменьшен в 2 раза .
6. Замените щетку новой и не используйте ее повторно .
AVENSIS_OM_OM20C28R_(RR).book Page 457 Wednesday, February 25 , 2015 10:18 AM

4587-2. Техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
Пользуйтесь рекомендациями приведенной ниже таблицы при
выполнении обслуживания узлов , требующих особого графика ухода из -
за тяжелых условий эксплуатации . (Основные принципы – см.
“ Требования графика технического обслуживания ”.)
График дополнительного технического обслуживания
А -1: Эксплуатация на плохих , грязных дорогах , или на дорогах , покрытых
мокрым снегом
‰ Проверка тормозных колодок
и дисковКаждые 5000 км или 3 месяца
‰ Проверка трубок и шлангов
тормозной системыКаждые 10000 км или 6 месяцев
‰ Проверка шарового шарнира
и пыльников подвескиКаждые 10000 км или 6 месяцев
‰ Проверка чехлов ведущего валаКаждые 10000 км или 12 месяцев
‰Осмотр рулевого колеса ,
привода и рулевого механизмаКаждые 5000 км или 3 месяца
‰ Проверка передней
и задней подвесокКаждые 10000 км или 6 месяцев
‰ Затяжка болтов и гаек
на шасси и кузове
<< См . примечание .>>
Каждые 10000 км или 6 месяцев
А-2: Эксплуатация на пыльных дорогах .
‰Замена моторного маслаБензиновый двигатель : каждые 5000 км
или 6 месяцев
‰ Замена масляного фильтраБензиновый двигатель : каждые 5000 км
или 6 месяцев
‰ Проверка и замена
воздушного фильтраI: Каждые 2500 км или 3 месяца
R: Каждые 40000 км или 48 месяцев
‰Проверка тормозных колодок
и дисковКаждые 5000 км или 3 месяца
‰ Замена фильтра системы
кондиционирования воздухаКаждые 15000 км
AVENSIS_OM_OM20C28R_(RR).book Page 458 Wednesday, February 25 , 2015 10:18 AM

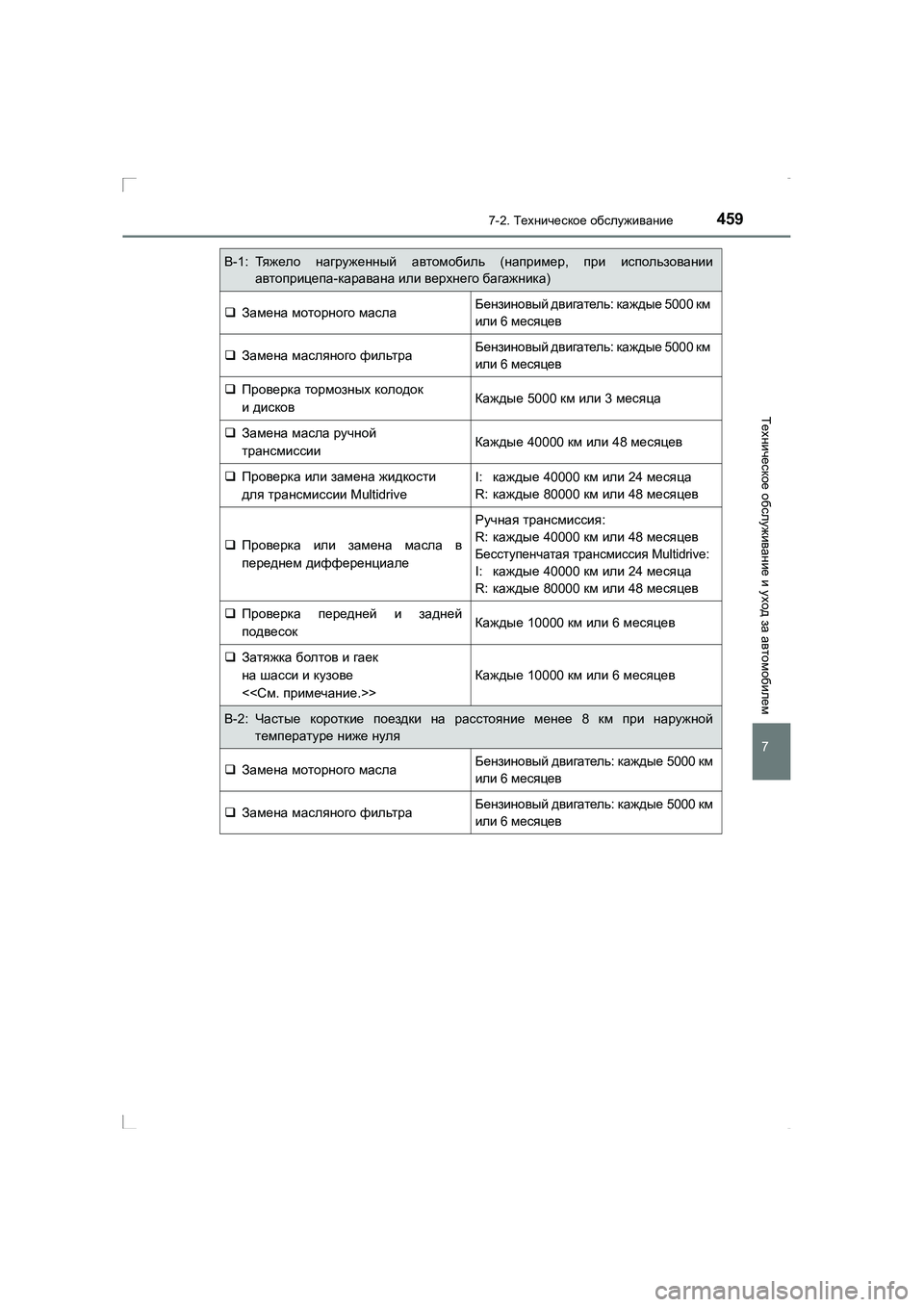

4597-2. Техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем
B-1: Тя ж ел о нагруженный автомобиль (например , при использовании
автоприцепа -каравана или верхнего багажника )
‰Замена моторного маслаБензиновый двигатель : каждые 5000 км
или 6 месяцев
‰ Замена масляного фильтраБензиновый двигатель : каждые 5000 км
или 6 месяцев
‰ Проверка тормозных колодок
и дисковКаждые 5000 км или 3 месяца
‰ Замена масла ручной
трансмиссииКаждые 40000 км или 48 месяцев
‰Проверка или замена жидкости
для трансмиссии MultidriveI:каждые 40000 км или 24 месяца
R: каждые 80000 км или 48 месяцев
‰Проверка или замена масла в
переднем дифференциале
Ручная трансмиссия :
R: каждые 40000 км или 48 месяцев
Бесступенчатая трансмиссия Multidrive:
I:каждые 40000 км или 24 месяца
R: каждые 80000 км или 48 месяцев
‰Проверка передней и задней
подвесокКаждые 10000 км или 6 месяцев
‰ Затяжка болтов и гаек
на шасси и кузове
<< См . примечание .>>
Каждые 10000 км или 6 месяцев
B-2: Частые короткие поездки на расстояние менее 8 км при наружной
температуре ниже нуля
‰ Замена моторного маслаБензиновый двигатель : каждые 5000 км
или 6 месяцев
‰ Замена масляного фильтраБензиновый двигатель : каждые 5000 км
или 6 месяцев
AVENSIS_OM_OM20C28R_(RR).book Page 459 Wednesday, February 25 , 2015 10:18 AM

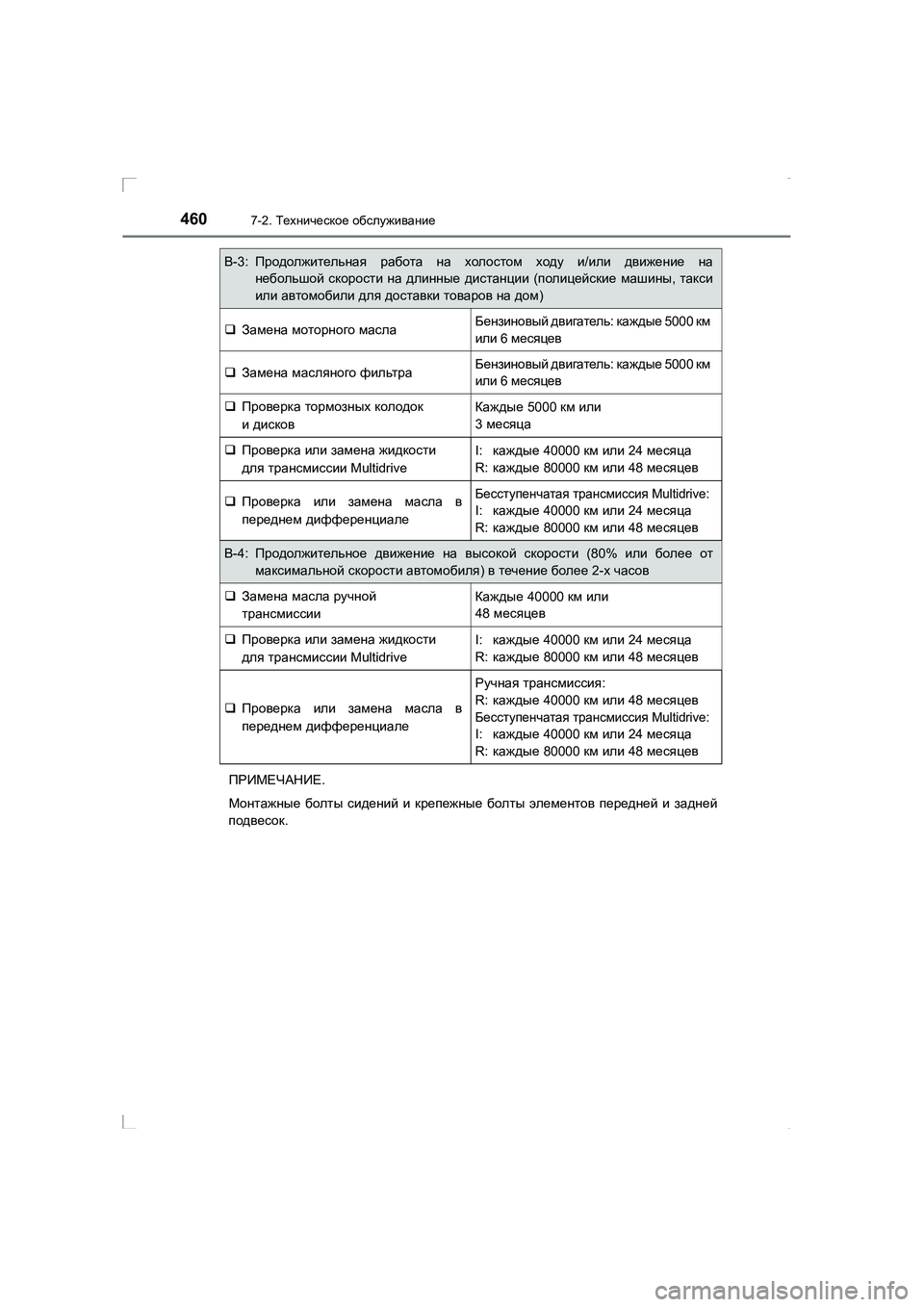

4607-2. Техническое обслуживание
AVENSIS_OM_OM20C28R_(RR) ПРИМЕЧАНИЕ
.
Монтажные болты сидений и крепежные болты элементов передней и задней
подвесок .
B-3:Продолжительная работа на холостом ходу и/или движение на
небольшой скорости на длинные дистанции (полицейские машины , такси
или автомобили для доставки товаров на дом )
‰Замена моторного маслаБензиновый двигатель : каждые 5000 км
или 6 месяцев
‰ Замена масляного фильтраБензиновый двигатель : каждые 5000 км
или 6 месяцев
‰ Проверка тормозных колодок
и дисковКаждые 5000 км или
3 месяца
‰ Проверка или замена жидкости
для трансмиссии MultidriveI:каждые 40000 км или 24 месяца
R: каждые 80000 км или 48 месяцев
‰Проверка или замена масла в
переднем дифференциалеБесступенчатая трансмиссия Multidrive:
I:каждые 40000 км или 24 месяца
R: каждые 80000 км или 48 месяцев
B-4: Продолжительное движение на высокой скорости (80% или более от
максимальной скорости автомобиля ) в течение более 2-х часов
‰ Замена масла ручной
трансмиссииКаждые 40000 км или
48 месяцев
‰Проверка или замена жидкости
для трансмиссии MultidriveI:каждые 40000 км или 24 месяца
R: каждые 80000 км или 48 месяцев
‰Проверка или замена масла в
переднем дифференциале
Ручная трансмиссия :
R: каждые 40000 км или 48 месяцев
Бесступенчатая трансмиссия Multidrive:
I:каждые 40000 км или 24 месяца
R: каждые 80000 км или 48 месяцев
AVENSIS_OM_OM20C28R_(RR).book Page 460 Wednesday, February 25 , 2015 10:18 AM
