TOYOTA AVENSIS 2016 Руково

4817-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

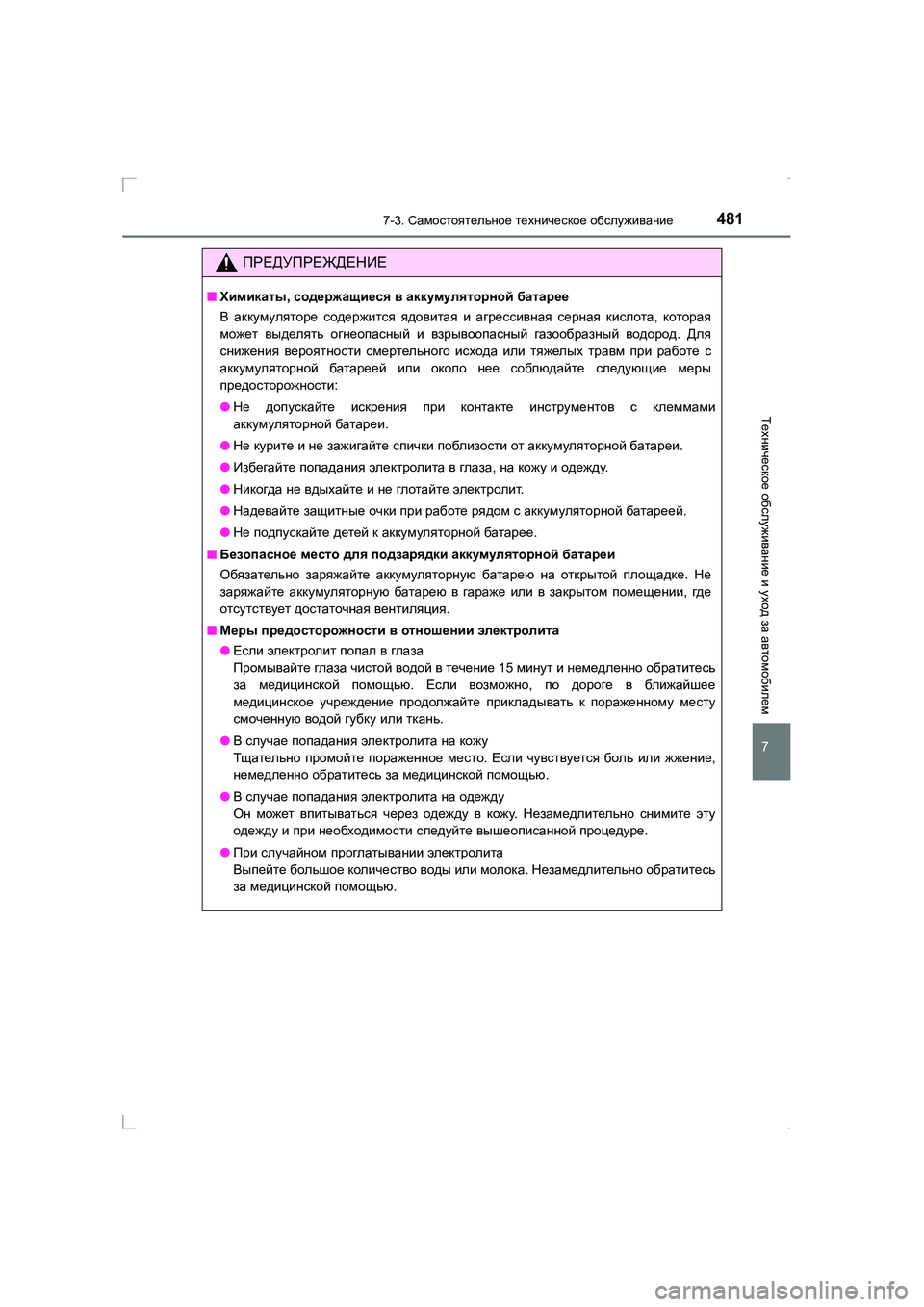

ПРЕДУПРЕЖДЕНИЕ
■Химикаты , содержащиеся в аккумуляторной батарее
В аккумуляторе содержится ядовитая и агрессивная серная кислота , которая
может выделять огнеопасный и взрывоопасный газообразный водород . Для
снижения вероятности смертельного исхода или тяжелых травм при работе с
аккумуляторной батареей или около нее соблюдайте следующие меры
предосторожности :
● Не допускайте искрения при контакте инструментов с клеммами
аккумуляторной батареи .
● Не курите и не зажигайте спички поблизости от аккумуляторной батареи .
● Избегайте попадания электролита в глаза , на кожу и одежду .
● Никогда не вдыхайте и не глотайте электролит .
● Надевайте защитные очки при работе рядом с аккумуляторной батареей .
● Не подпускайте детей к аккумуляторной батарее .
■ Безопасное место для подзарядки аккумуляторной батареи
Обязательно заряжайте аккумуляторную батарею на открытой площадке . Не
заряжайте аккумуляторную батарею в гараже или в закрытом помещении , гд е
отсутствует достаточная вентиляция .
■ Меры предосторожности в отношении электролита
● Если электролит попал в глаза
Промывайте глаза чистой водой в течение 15 минут и немедленно обратитесь
за медицинской помощью . Если возможно , по дороге в ближайшее
медицинское учреждение продолжайте прикладывать к пораженному месту
смоченную водой губку или ткань .
● В случае попадания электролита на кожу
Тщательно промойте пораженное место . Если чувствуется боль или жжение ,
немедленно обратитесь за медицинской помощью .
● В случае попадания электролита на одежду
Он может впитываться через одежду в кожу . Незамедлительно снимите эту
одежду и при необходимости следуйте вышеописанной процедуре .
● При случайном проглатывании электролита
Выпейте большое количество воды или молока . Незамедлительно обратитесь
за медицинской помощью .
AVENSIS_OM_OM20C28R_(RR).book Page 481 Wednesday, February 25 , 2015 10:18 AM

4827-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

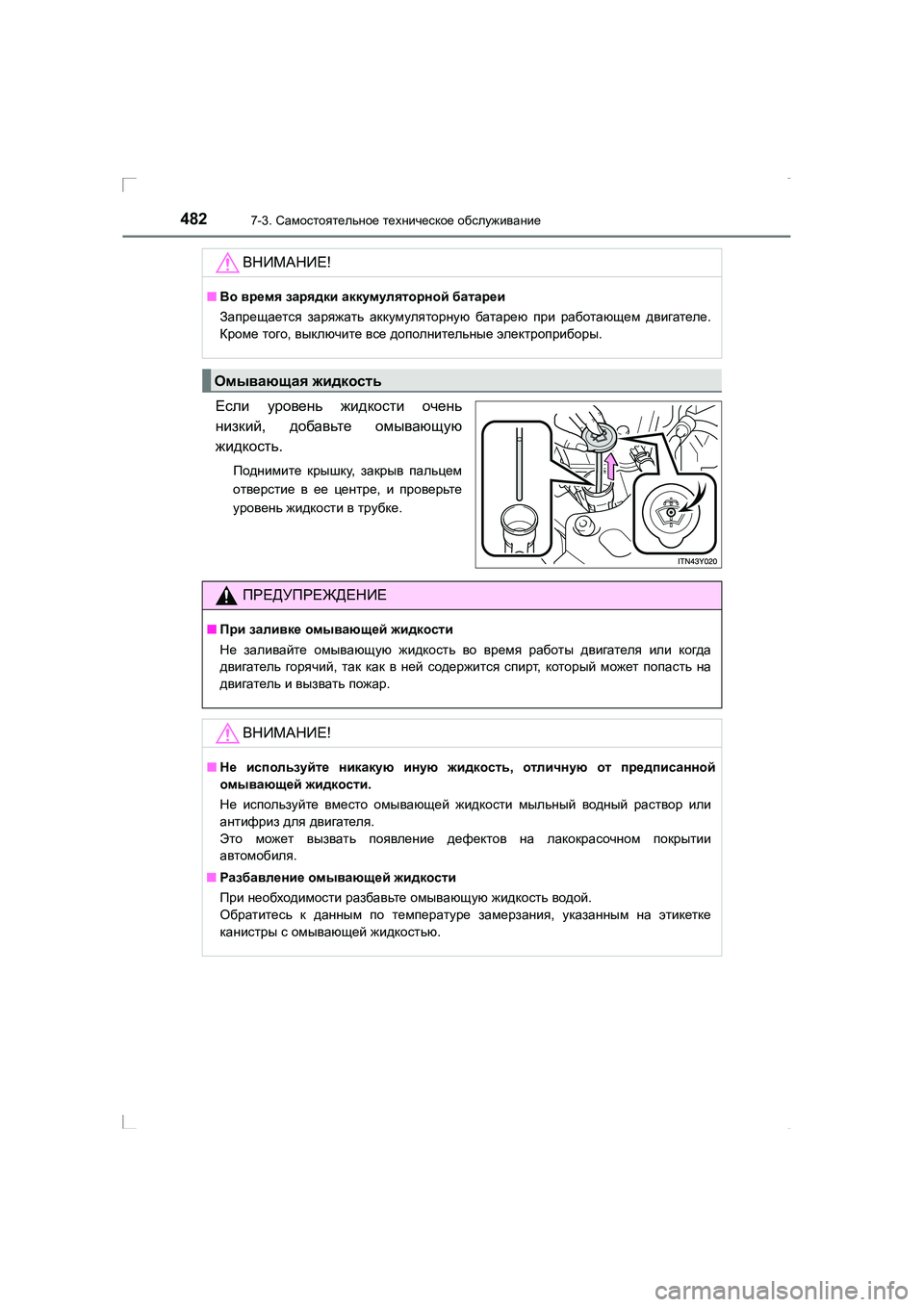

Если уровень жидкости очень
низкий , добавьте омывающую
жидкость .
Поднимите крышку , закрыв пальцем
отверстие в ее центре , и проверьте
уровень жидкости в трубке .
ВНИМАНИЕ !
■Во время зарядки аккумуляторной батареи
Запрещается заряжать аккумуляторную батарею при работающем двигателе .
Кроме того , выключите все дополнительные электроприборы .
Омывающая жидкость
ПРЕДУПРЕЖДЕНИЕ
■ При заливке омывающей жидкости
Не заливайте омывающую жидкость во время работы двигателя или когда
двигатель горячий , так как в ней содержится спирт , который может попасть на
двигатель и вызвать пожар .
ВНИМАНИЕ !
■Не используйте никакую иную жидкость , отличную от предписанной
омывающей жидкости .
Не используйте вместо омывающей жидкости мыльный водный раствор или
антифриз для двигателя .
Это может вызвать появление дефектов на лакокрасочном покрытии
автомобиля .
■ Разбавление омывающей жидкости
При необходимости разбавьте омывающую жидкость водой .
Обратитесь к данным по температуре замерзания , указанным на этикетке
канистры с омывающей жидкостью .
AVENSIS_OM_OM20C28R_(RR).book Page 482 Wednesday, February 25 , 2015 10:18 AM

4837-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

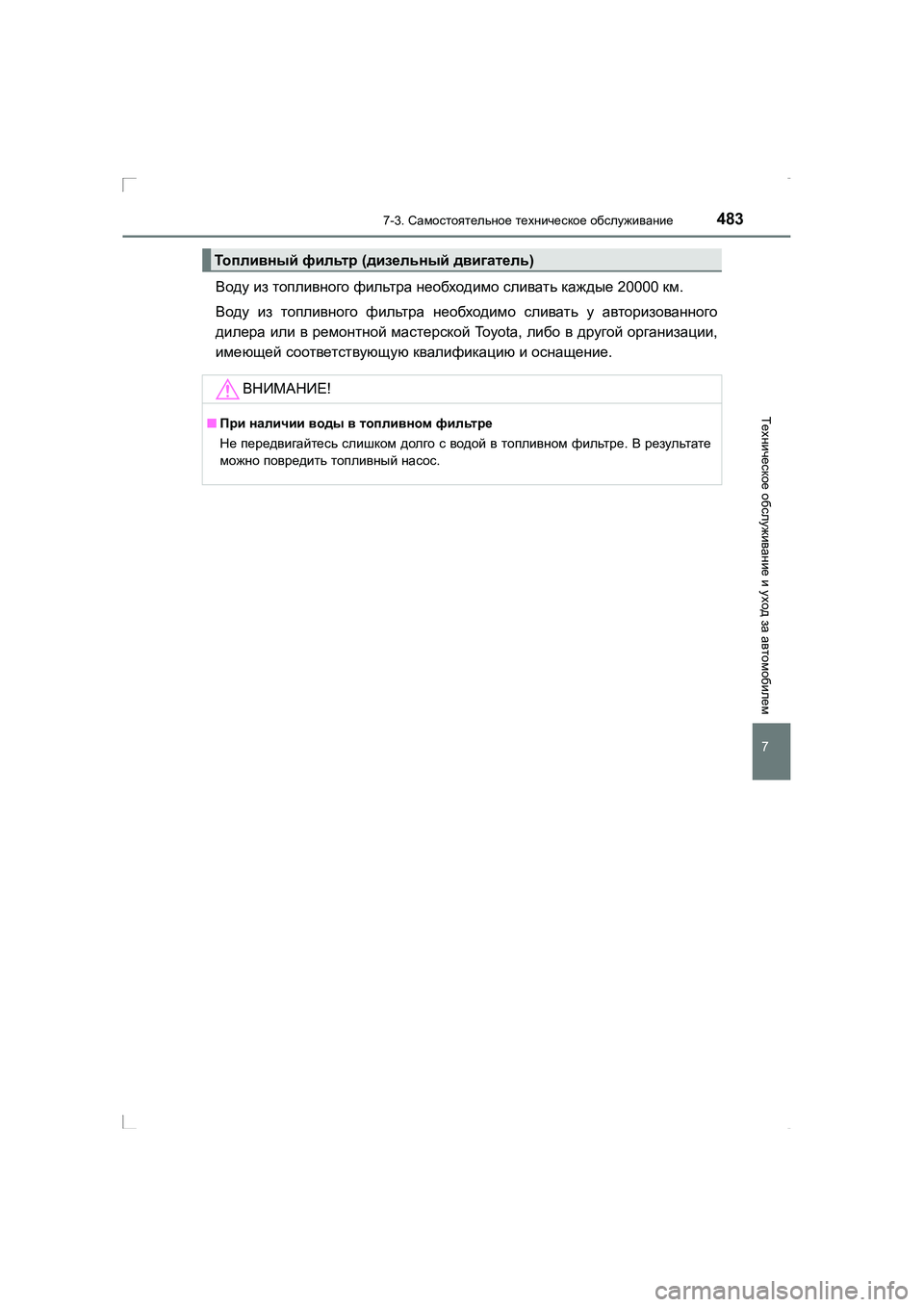

Воду из топливного фильтра необходимо сливать каждые 20000 км.
Воду из топливного фильтра необходимо сливать у авторизованного
дилера или в ремонтной мастерской Toyota, либо в другой организации ,
имеющей соответствующую квалификацию и оснащение .
Топливный фильтр (дизельный двигатель )
ВНИМАНИЕ !
■При наличии воды в топливном фильтре
Не передвигайтесь слишком долго с водой в топливном фильтре . В результате
можно повредить топливный насос .
AVENSIS_OM_OM20C28R_(RR).book Page 483 Wednesday, February 25 , 2015 10:18 AM

4847-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

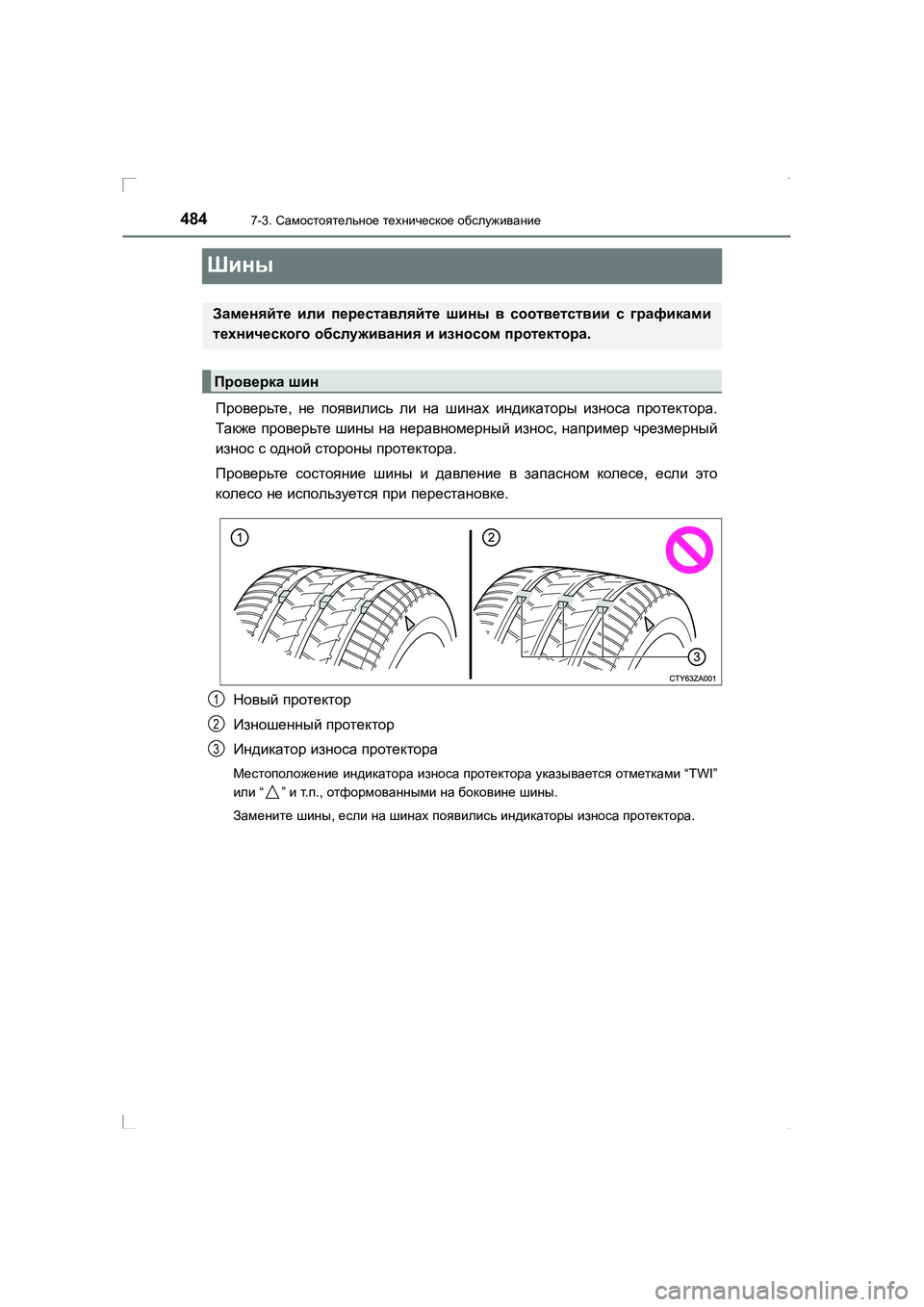

Шины
Проверьте , не появились ли на шинах индикаторы износа протектора .
Также проверьте шины на неравномерный износ , например чрезмерный
износ с одной стороны протектора .
Проверьте состояние шины и давление в запасном колесе , если это
колесо не используется при перестановке .
Новый протектор
Изношенный протектор
Индикатор износа протектора
Местоположение индикатора износа протектора указывается отметками “TWI”
или “” и т .п ., отформованными на боковине шины .
Замените шины , если на шинах появились индикаторы износа протектора .
Заменяйте или переставляйте шины в соответствии с графиками
технического обслуживания и износом протектора .
Проверка шин
1
2
3
AVENSIS_OM_OM20C28R_(RR).book Page 484 Wednesday, February 25 , 2015 10:18 AM

4857-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

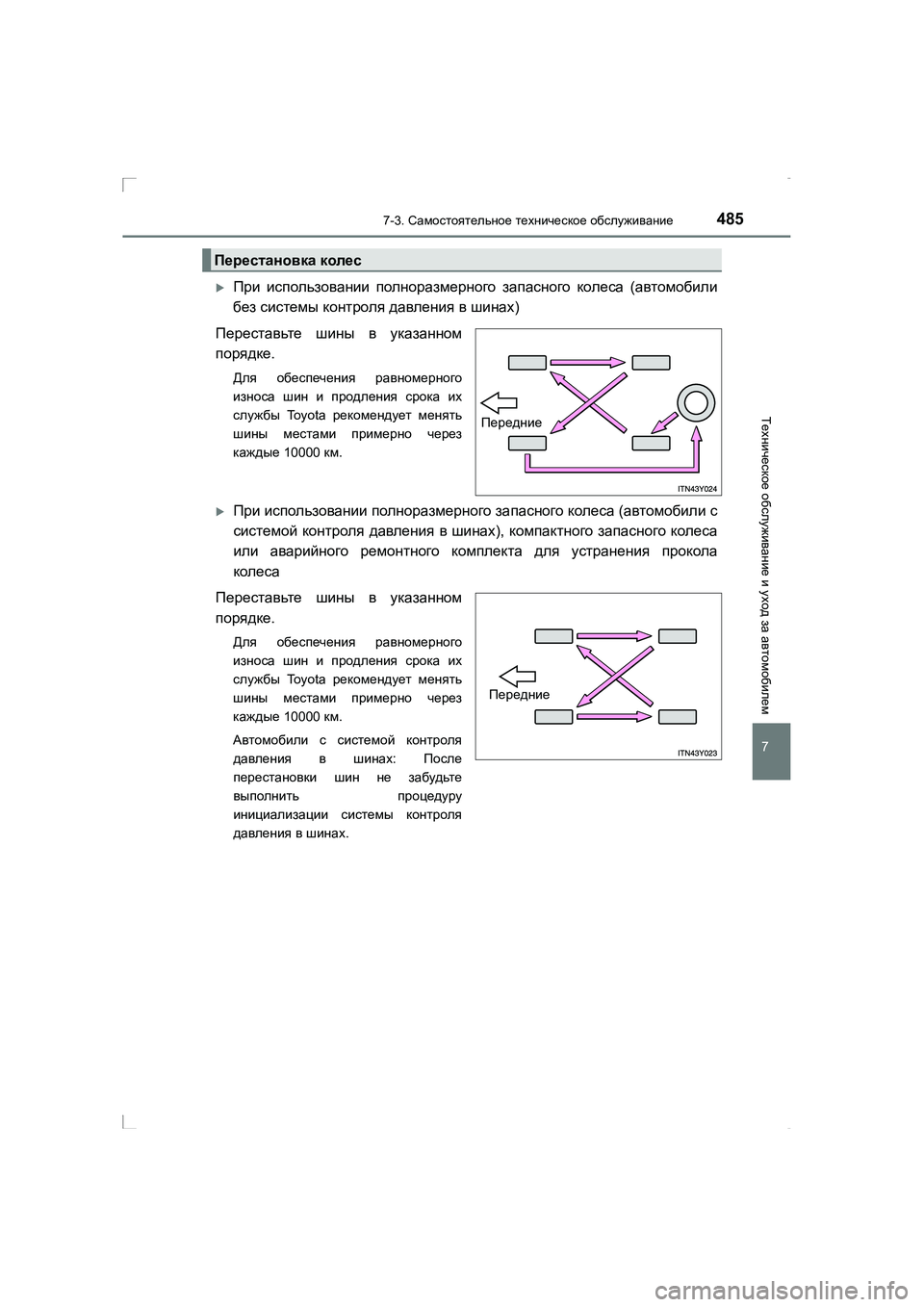

XПри использовании полноразмерного запасного колеса (автомобили
без системы контроля давления в шинах )
Переставьте шины в указанном
порядке .
Для обеспечения равномерного
износа шин и продления срока их
службы To y o t a рекомендует менять
шины местами примерно через
каждые 10000 км.
XПри использовании полноразмерного запасного колеса (автомобили с
системой контроля давления в шинах ), компактного запасного колеса
или аварийного ремонтного комплекта для устранения прокола
колеса
Переставьте шины в указанном
порядке .
Для обеспечения равномерного
износа шин и продления срока их
службы To y o t a рекомендует менять
шины местами примерно через
каждые 10000 км.
Автомобили с системой контроля
давления в шинах : После
перестановки шин не забудьте
выполнить процедуру
инициализации системы контроля
давления в шинах .
Перестановка колес
Передние
Передние
AVENSIS_OM_OM20C28R_(RR).book Page 485 Wednesday, February 25 , 2015 10:18 AM

4867-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

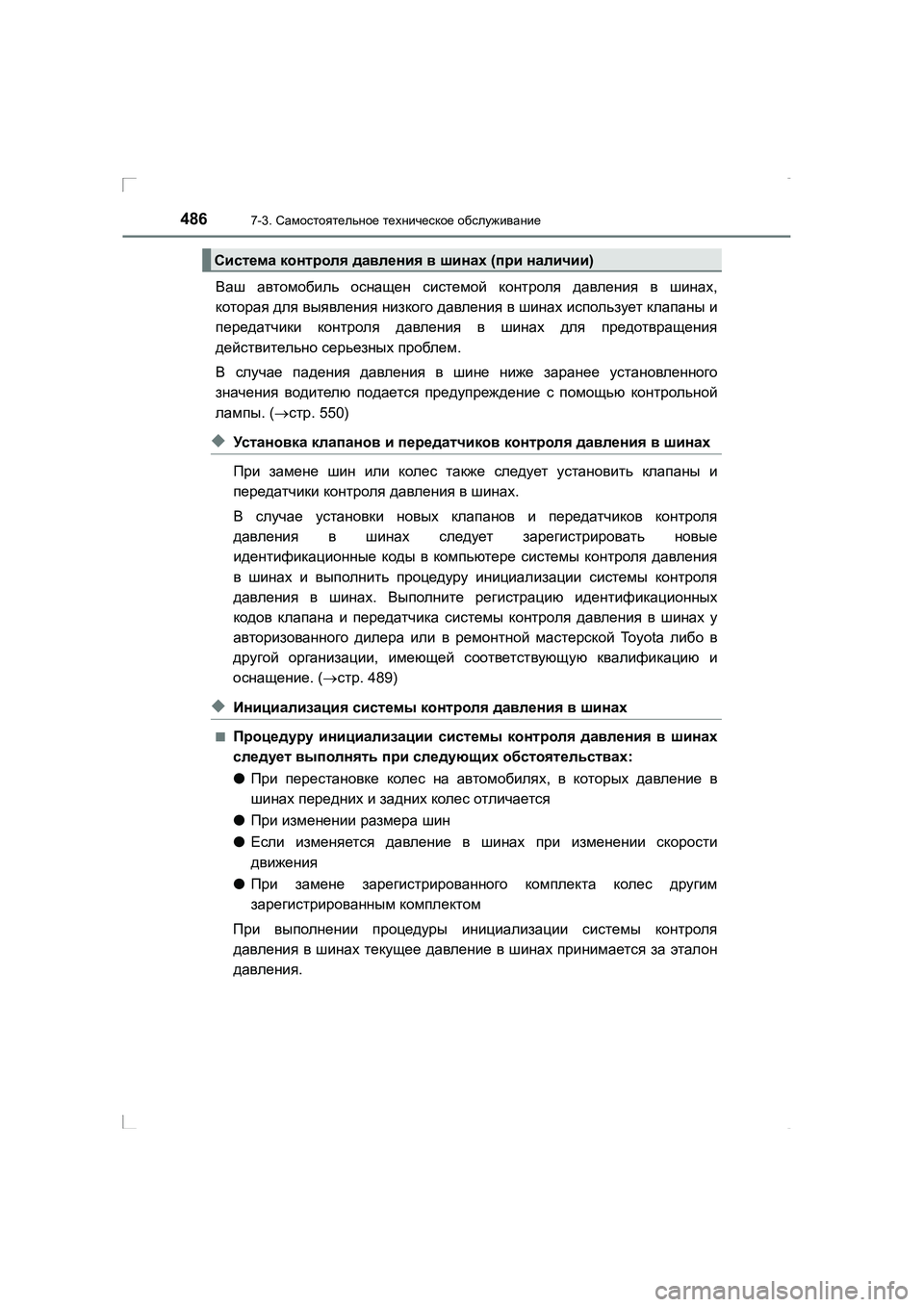

Ваш автомобиль оснащен системой контроля давления в шинах ,
которая для выявления низкого давления в шинах использует клапаны и
передатчики контроля давления в шинах для предотвращения
действительно серьезных проблем .
В случае падения давления в шине ниже заранее установленного
значения водителю подается предупреждение с помощью контрольной
лампы . (→ стр . 550)
◆Ус т а н о в к а клапанов и передатчиков контроля давления в шинах
При замене шин или колес также следует установить клапаны и
передатчики контроля давления в шинах .
В случае установки новых клапанов и передатчиков контроля
давления в шинах следует зарегистрировать новые
идентификационные коды в компьютере системы контроля давления
в шинах и выполнить процедуру инициализации системы контроля
давления в шинах . Выполните регистрацию идентификационных
кодов клапана и передатчика системы контроля давления в шинах у
авторизованного дилера или в ремонтной мастерской Toyota либо в
другой организации , имеющей соответствующую квалификацию и
оснащение . (→ стр . 489)
◆Инициализация системы контроля давления в шинах
■Процедуру инициализации системы контроля давления в шинах
следует выполнять при следующих обстоятельствах :
● При перестановке колес на автомобилях , в которых давление в
шинах передних и задних колес отличается
● При изменении размера шин
● Если изменяется давление в шинах при изменении скорости
движения
● При замене зарегистрированного комплекта колес другим
зарегистрированным комплектом
При выполнении процедуры инициализации системы контроля
давления в шинах текущее давление в шинах принимается за эталон
давления .
Система контроля давления в шинах (при наличии )
AVENSIS_OM_OM20C28R_(RR).book Page 486 Wednesday, February 25 , 2015 10:18 AM

4877-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

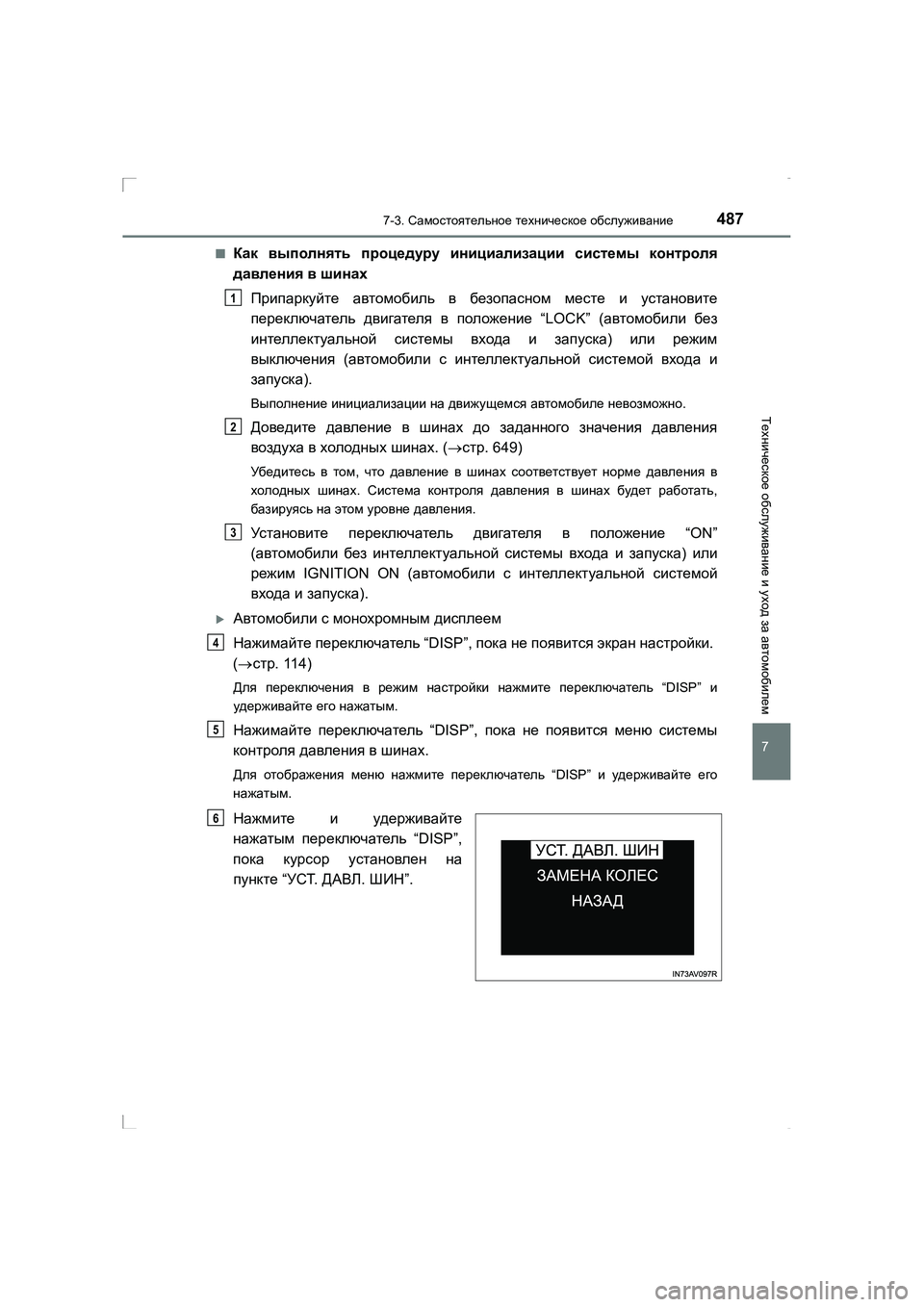

■Как выполнять процедуру инициализации системы контроля
давления в шинах
Припаркуйте автомобиль в безопасном месте и установите
переключатель двигателя в положение “LOCK” (автомобили без
интеллектуальной системы входа и запуска ) или режим
выключения (автомобили с интеллектуальной системой входа и
запуска ).
Выполнение инициализации на движущемся автомобиле невозможно .
Доведите давление в шинах до заданного значения давления
воздуха в холодных шинах . (→ стр . 649)
Убедитесь в том , что давление в шинах соответствует норме давления в
холодных шинах . Система контроля давления в шинах будет работать ,
базируясь на этом уровне давления .
Установите переключатель двигателя в положение “ON”
( автомобили без интеллектуальной системы входа и запуска ) или
режим IGNITION ON ( автомобили с интеллектуальной системой
входа и запуска ).
XАвтомобили с монохромным дисплеем
Нажимайте переключатель “DISP”, пока не появится экран настройки .
( → стр . 114)
Для переключения в режим настройки нажмите переключатель “DISP” и
удерживайте его нажатым .
Нажимайте переключатель “DISP”, пока не появится меню системы
контроля давления в шинах .
Для отображения меню нажмите переключатель “DISP” и удерживайте его
нажатым .
Нажмите и удерживайте
нажатым переключатель “DISP”,
пока курсор установлен на
пункте “УСТ . ДАВЛ . ШИН ”.
1
2
3
4
5
6
AVENSIS_OM_OM20C28R_(RR).book Page 487 Wednesday, February 25 , 2015 10:18 AM

4887-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

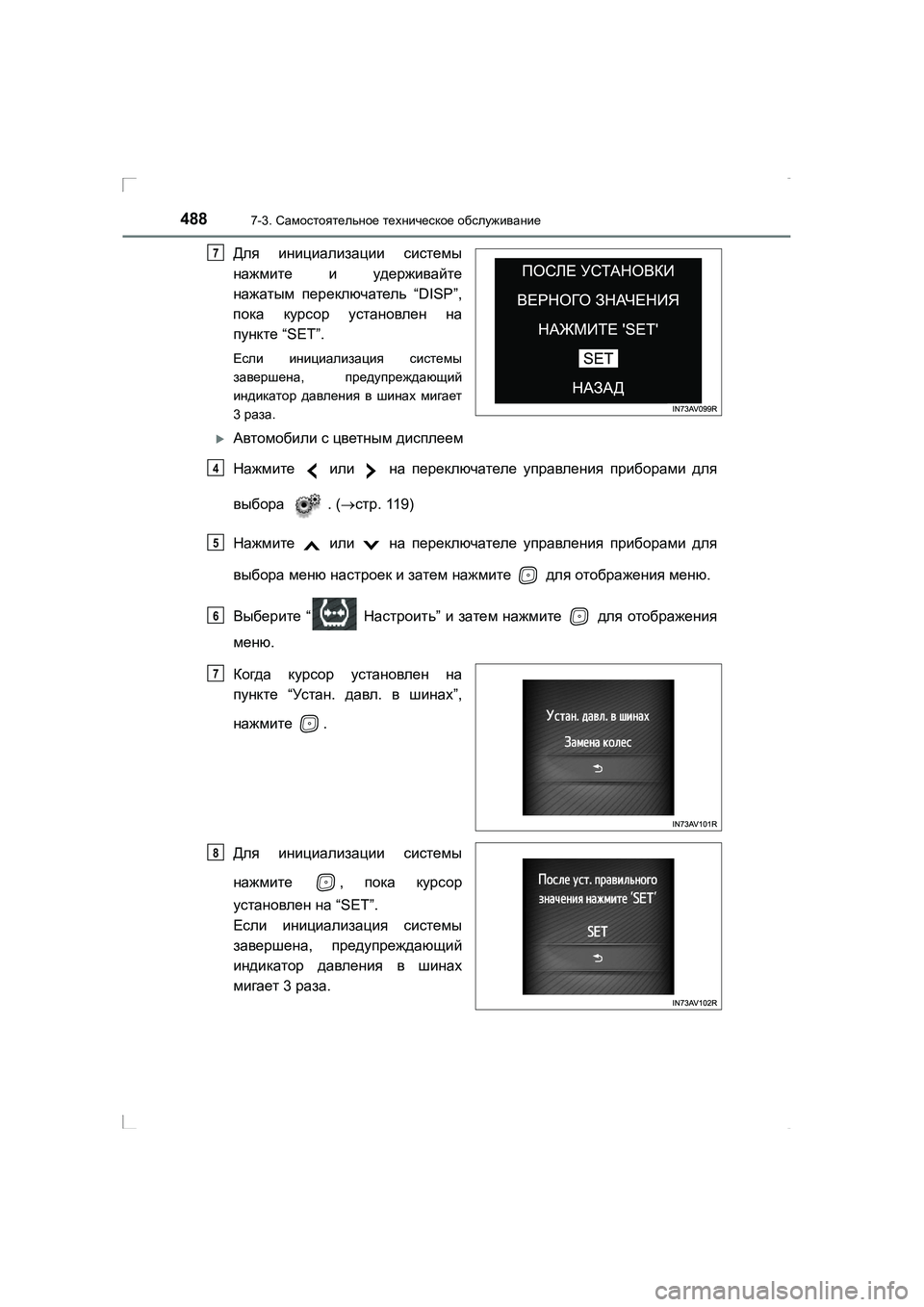

Для инициализации системы
нажмите и удерживайте
нажатым переключатель “DISP”,
пока курсор установлен на
пункте “SET”.
Если инициализация системы
завершена , предупреждающий
индикатор давления в шинах мигает
3 раза .
XАвтомобили с цветным дисплеем
Нажмите или на переключателе управления приборами для
выбора . ( →стр . 119)
Нажмите или на переключателе управления приборами для
выбора меню настроек и затем нажмите для отображения меню .
Выберите “ Настроить ” и затем нажмите для отображения
меню .
Когда курсор установлен на
пункте “Ус т а н . давл . в шинах ”,
нажмите .
Для инициализации системы
нажмите , пока курсор
установлен на “SET”.
Если инициализация системы
завершена , предупреждающий
индикатор давления в шинах
мигает 3 раза .
7
4
5
6
7
8
AVENSIS_OM_OM20C28R_(RR).book Page 488 Wednesday, February 25 , 2015 10:18 AM

4897-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

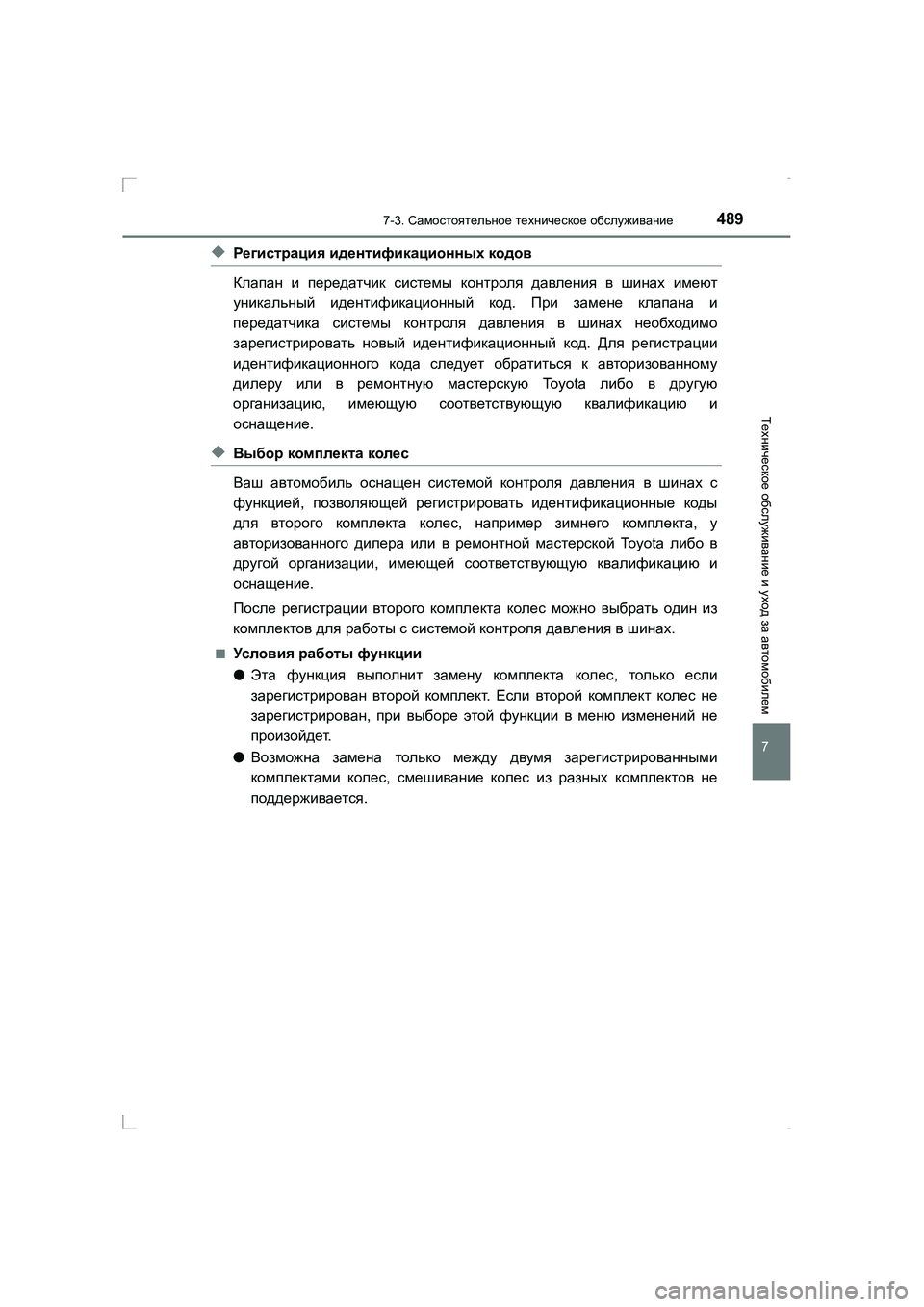

◆Регистрация идентификационных кодов
Клапан и передатчик системы контроля давления в шинах имеют
уникальный идентификационный код . При замене клапана и
передатчика системы контроля давления в шинах необходимо
зарегистрировать новый идентификационный код . Для регистрации
идентификационного кода следует обратиться к авторизованному
дилеру или в ремонтную мастерскую Toyota либо в другую
организацию , имеющую соответствующую квалификацию и
оснащение .
◆Выбор комплекта колес
Ваш автомобиль оснащен системой контроля давления в шинах с
функцией , позволяющей регистрировать идентификационные коды
для второго комплекта колес , например зимнего комплекта , у
авторизованного дилера или в ремонтной мастерской Toyota либо в
другой организации , имеющей соответствующую квалификацию и
оснащение .
После регистрации второго комплекта колес можно выбрать один из
комплектов для работы с системой контроля давления в шинах .
■Условия работы функции
● Эта функция выполнит замену комплекта колес , только если
зарегистрирован второй комплект . Если второй комплект колес не
зарегистрирован , при выборе этой функции в меню изменений не
произойдет .
● Возможна замена только между двумя зарегистрированными
комплектами колес , смешивание колес из разных комплектов не
поддерживается .
AVENSIS_OM_OM20C28R_(RR).book Page 489 Wednesday, February 25 , 2015 10:18 AM

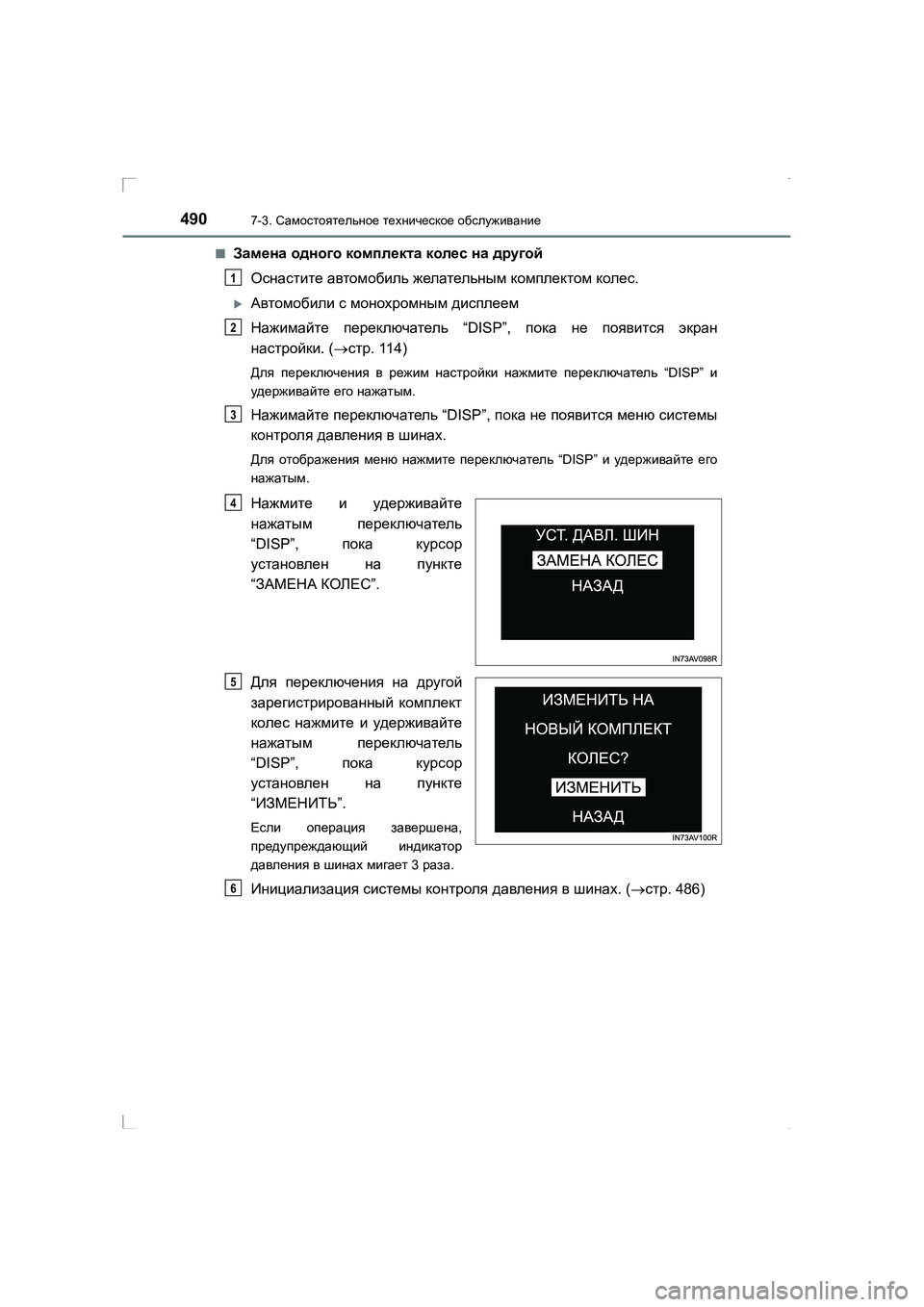

4907-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR) ■
Замена
одного комплекта колес на другой
Оснастите автомобиль желательным комплектом колес .
XАвтомобили с монохромным дисплеем
Нажимайте переключатель “DISP”, пока не появится экран
настройки . (→ стр . 114)
Для переключения в режим настройки нажмите переключатель “DISP” и
удерживайте его нажатым .
Нажимайте переключатель “DISP”, пока не появится меню системы
контроля давления в шинах .
Для отображения меню нажмите переключатель “DISP” и удерживайте его
нажатым .
Нажмите и удерживайте
нажатым переключатель
“DISP”, пока курсор
установлен на пункте
“ ЗАМЕНА КОЛЕС ”.
Для переключения на другой
зарегистрированный комплект
колес нажмите и удерживайте
нажатым переключатель
“DISP”, пока курсор
установлен на пункте
“ ИЗМЕНИТЬ ”.
Если операция завершена ,
предупреждающий индикатор
давления в шинах мигает 3раза .
Инициализация системы контроля давления в шинах . (→ стр . 486)
1
2
3
4
5
6
AVENSIS_OM_OM20C28R_(RR).book Page 490 Wednesday, February 25 , 2015 10:18 AM
