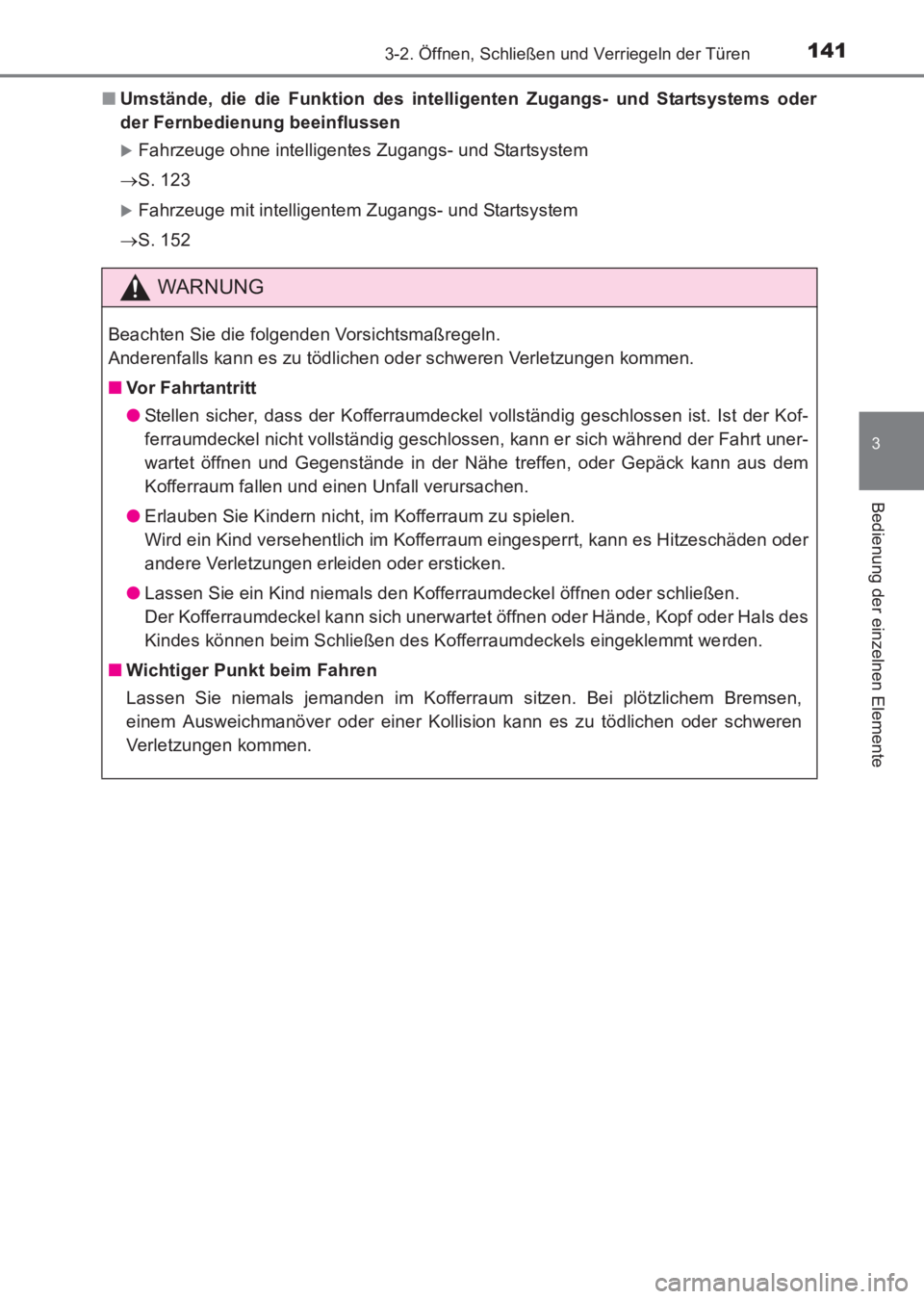

TOYOTA AVENSIS 2017 Betriebsanleitungen (in German)

1413-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
AVENSIS_OM_OM20C68M_(EM)■
Umstände, die die Funktion des intelligenten Zugangs- und Startsystems oder
der Fernbedienung beeinflussen
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
→ S. 123
XFahrzeuge mit intelligentem Zugangs- und Startsystem
→ S. 152
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■ Vor Fahrtantritt
●Stellen sicher, dass der Kofferraumdeckel vollständig geschlossen ist. Ist der Kof-
ferraumdeckel nicht vollständig geschlossen, kann er sich während der Fahrt uner-
wartet öffnen und Gegenstände in der Nähe treffen, oder Gepäck kann aus dem
Kofferraum fallen und einen Unfall verursachen.
● Erlauben Sie Kindern nicht, im Kofferraum zu spielen.
Wird ein Kind versehentlich im Kofferraum eingesperrt, kann es Hitzeschäden oder
andere Verletzungen erleiden oder ersticken.
● Lassen Sie ein Kind niemals den Kofferraumdeckel öffnen oder schließen.
Der Kofferraumdeckel kann sich unerwartet öffnen oder Hände, Kopf oder Hals des
Kindes können beim Schließen des Kofferraumdeckels eingeklemmt werden.
■ Wichtiger Punkt beim Fahren
Lassen Sie niemals jemanden im Kofferraum sitzen. Bei plötzlichem Bremsen,
einem Ausweichmanöver oder einer Kollision kann es zu tödlichen oder schweren
Verletzungen kommen.
AVENSIS_OM_OM20C68M_(EM).book Page 141 Wednesday, June 15, 20 16 11:21 AM

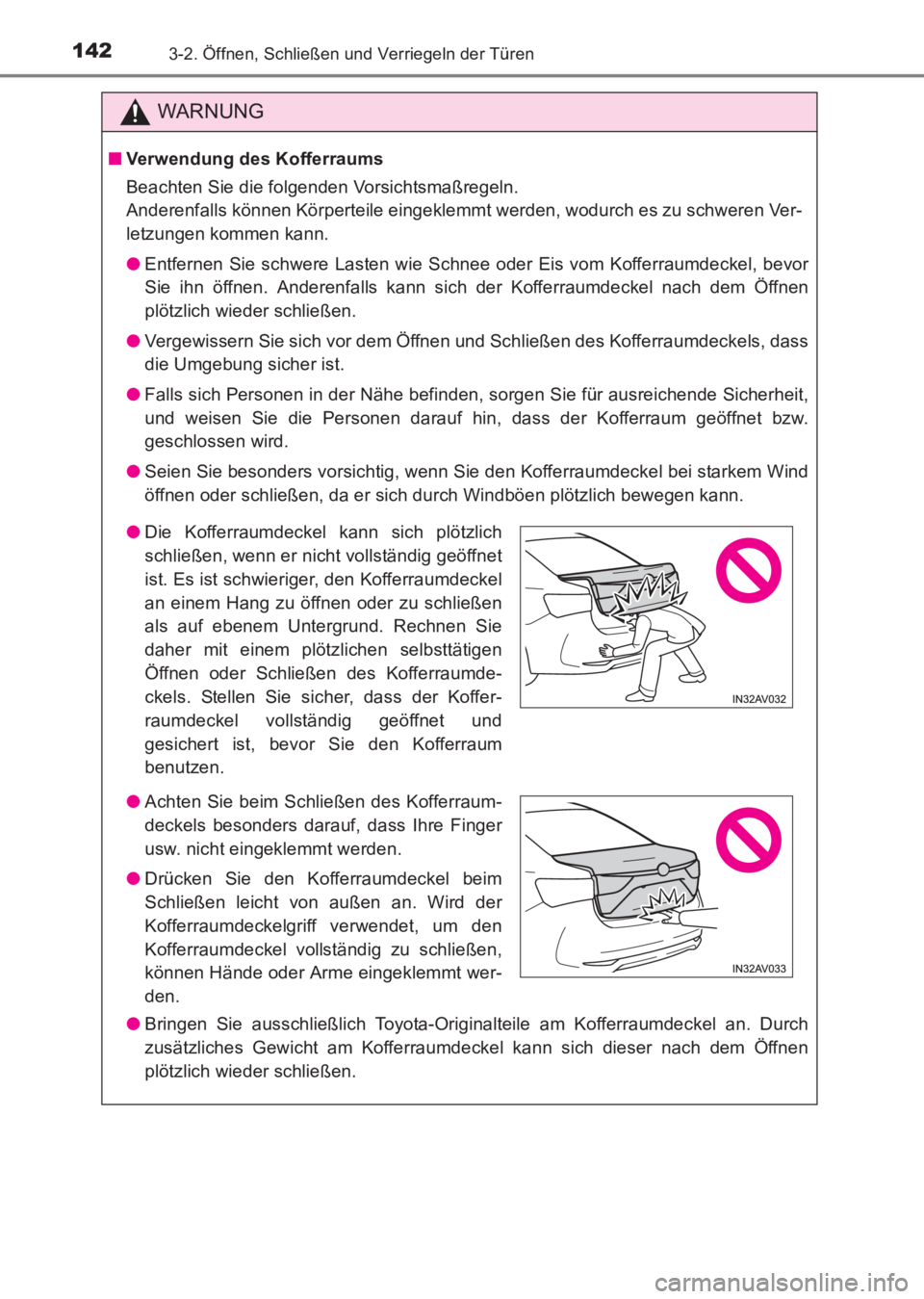

1423-2. Öffnen, Schließen und Verriegeln der Türen
AVENSIS_OM_OM20C68M_(EM)
WARNUNG
■Verwendung des Kofferraums
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können Körperteile eingeklemmt werden, wodurch es zu schweren Ver-
letzungen kommen kann.
●Entfernen Sie schwere Lasten wie Schnee oder Eis vom Kofferraumdeckel, bevor
Sie ihn öffnen. Anderenfalls kann sich der Kofferraumdeckel nach dem Öffnen
plötzlich wieder schließen.
● Vergewissern Sie sich vor dem Öffnen und Schließen des Kofferraumdeckels, dass
die Umgebung sicher ist.
● Falls sich Personen in der Nähe befinden, sorgen Sie für ausreichende Sicherheit,
und weisen Sie die Personen darauf hin, dass der Kofferraum geöffnet bzw.
geschlossen wird.
● Seien Sie besonders vorsichtig, wenn Sie den Kofferraumdeckel bei starkem Wind
öffnen oder schließen, da er sich durch Windböen plötzlich bewegen kann.
● Bringen Sie ausschließlich Toyota-Originalteile am Kofferraumdeckel an. Durch
zusätzliches Gewicht am Kofferraumdeckel kann sich dieser nach dem Öffnen
plötzlich wieder schließen.
●Die Kofferraumdeckel kann sich plötzlich
schließen, wenn er nicht vollständig geöffnet
ist. Es ist schwieriger, den Kofferraumdeckel
an einem Hang zu öffnen oder zu schließen
als auf ebenem Untergrund. Rechnen Sie
daher mit einem plötzlichen selbsttätigen
Öffnen oder Schließen des Kofferraumde-
ckels. Stellen Sie sicher, dass der Koffer-
raumdeckel vollständig geöffnet und
gesichert ist, bevor Sie den Kofferraum
benutzen.
● Achten Sie beim Schließen des Kofferraum-
deckels besonders darauf, dass Ihre Finger
usw. nicht eingeklemmt werden.
● Drücken Sie den Kofferraumdeckel beim
Schließen leicht von außen an. Wird der
Kofferraumdeckelgriff verwendet, um den
Kofferraumdeckel vollständig zu schließen,
können Hände oder Arme eingeklemmt wer-
den.
AVENSIS_OM_OM20C68M_(EM).book Page 142 Wednesday, June 15, 20 16 11:21 AM

143
3
3-2. Öffnen, Schließen und Verriegeln der Türen
Bedienung der einzelnen Elemente
AVENSIS_OM_OM20C68M_(EM)
Heckklappe (Kombi)
◆Zugangsfunktion (Fahrzeuge mit intelligentem Zugangs- und Start-
system)
Für diese Funktion müssen Sie den elektronischen Schlüssel bei sich tra-
gen.Die Heckklappe entriegeln
Nach dem Verriegeln der Heck-
klappe kann diese 3 Sekunden lang
nicht entriegelt werden.
Verriegeln Sie die Heckklappe wie-
der, wenn Sie das Fahrzeug verlas-
sen. Die Heckklappe verriegelt sich
nicht automatisch, nachdem sie
geöffnet und anschließend wieder
geschlossen wurde.
Alle Türen und die Heckklappe verriegeln
Stellen Sie sicher, dass die Heckklappe ordnungsgemäß verriegelt ist.
◆Fernbedienung
→S. 121
◆Zentralverriegelungsschalter
→S. 135
Heben Sie die Heckklappe an, wäh-
rend Sie den Heckklappenöffner nach
oben drücken.
Die Heckklappe kann wie folgt ver-/entriegelt und geöffnet/geschlossen
werden.
Ent- und Verriegeln der Heckklappe
1
Öffnen der Heckklappe
2
AVENSIS_OM_OM20C68M_(EM).book Page 143 Wednesday, June 15, 20 16 11:21 AM

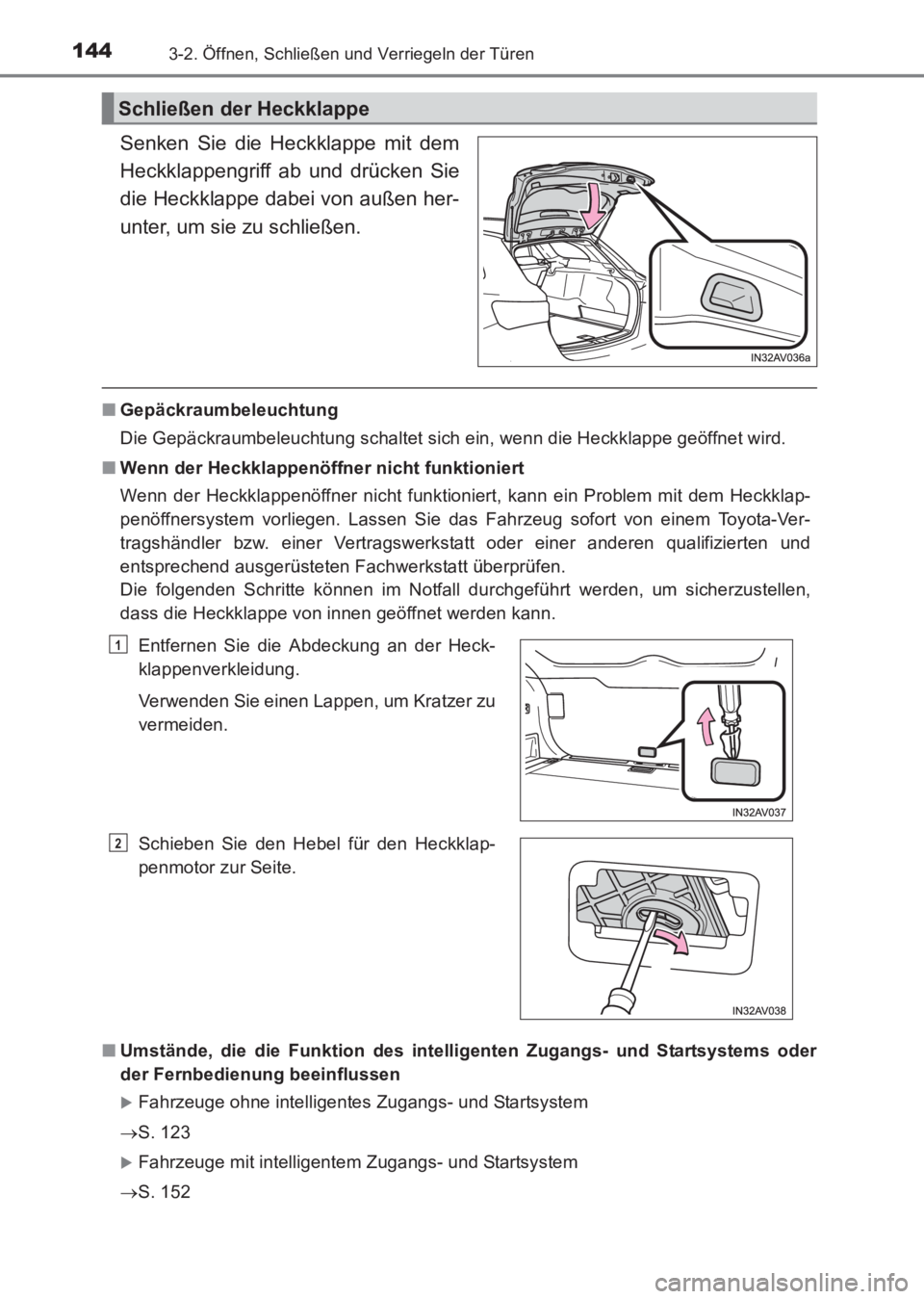

1443-2. Öffnen, Schließen und Verriegeln der Türen
AVENSIS_OM_OM20C68M_(EM)
Senken Sie die Heckklappe mit dem
Heckklappengriff ab und drücken Sie
die Heckklappe dabei von außen her-
unter, um sie zu schließen.
■Gepäckraumbeleuchtung
Die Gepäckraumbeleuchtung schaltet sich ein, wenn die Heckklappe geöffnet wird.
■ Wenn der Heckklappenöffner nicht funktioniert
Wenn der Heckklappenöffner nicht funktioniert, kann ein Problem mit dem Heckklap-
penöffnersystem vorliegen. Lassen Sie das Fahrzeug sofort von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Die folgenden Schritte können im Notfall durchgeführt werden, um sicherzustellen,
dass die Heckklappe von innen geöffnet werden kann.
■ Umstände, die die Funktion des intelligenten Zugangs- und Startsystems oder
der Fernbedienung beeinflussen
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
→ S. 123
XFahrzeuge mit intelligentem Zugangs- und Startsystem
→ S. 152
Schließen der Heckklappe
Entfernen Sie die Abdeckung an der Heck-
klappenverkleidung.
Verwenden Sie einen Lappen, um Kratzer zu
vermeiden.
Schieben Sie den Hebel für den Heckklap-
penmotor zur Seite.1
2
AVENSIS_OM_OM20C68M_(EM).book Page 144 Wednesday, June 15, 20 16 11:21 AM

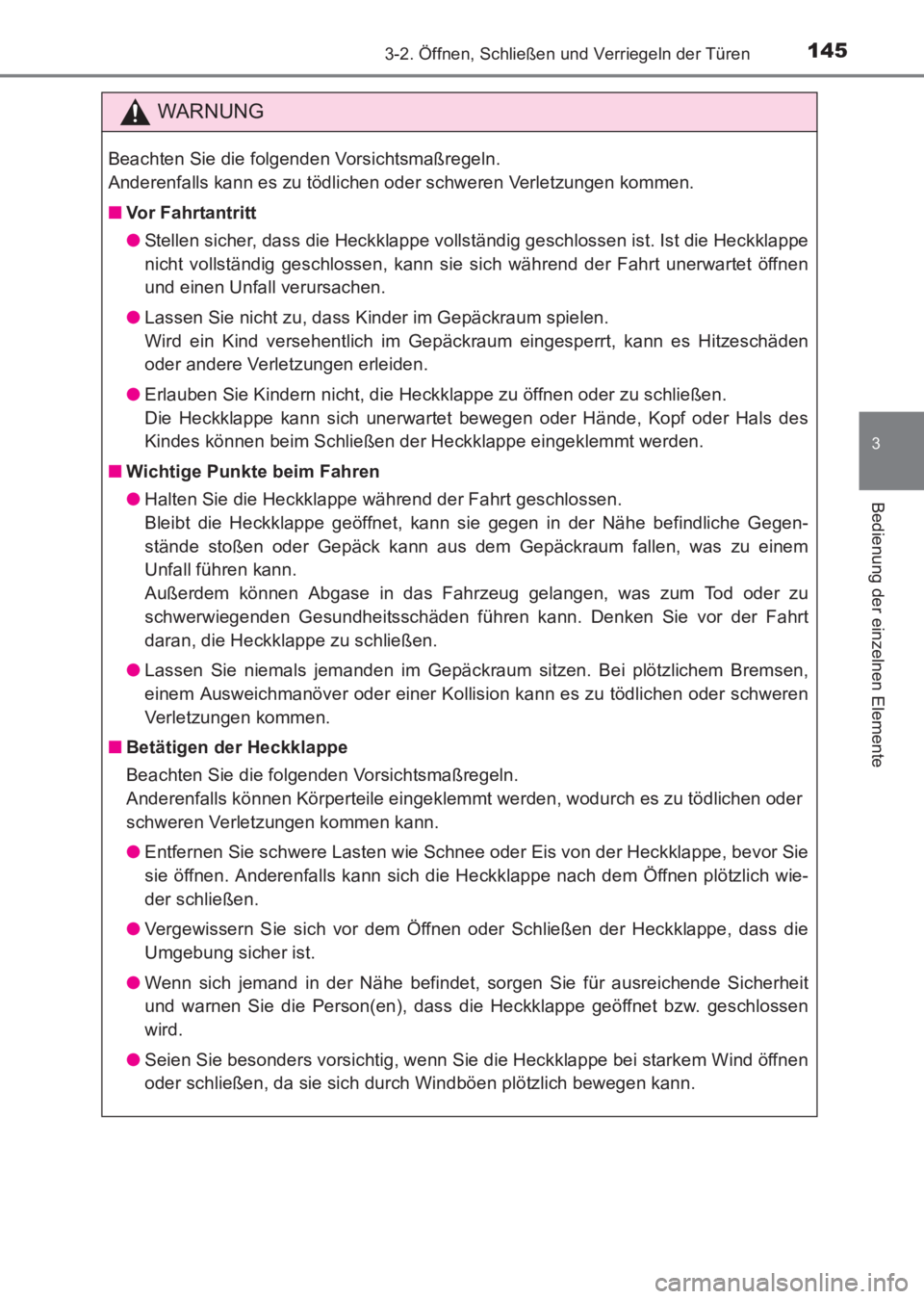

1453-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
AVENSIS_OM_OM20C68M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Vor Fahrtantritt
●Stellen sicher, dass die Heckklappe vollständig geschlossen ist. Ist die Heckklappe
nicht vollständig geschlossen, kann sie sich während der Fahrt unerwartet öffnen
und einen Unfall verursachen.
● Lassen Sie nicht zu, dass Kinder im Gepäckraum spielen.
Wird ein Kind versehentlich im Gepäckraum eingesperrt, kann es Hitzeschäden
oder andere Verletzungen erleiden.
● Erlauben Sie Kindern nicht, die Heckklappe zu öffnen oder zu schließen.
Die Heckklappe kann sich unerwartet bewegen oder Hände, Kopf oder Hals des
Kindes können beim Schließen der Heckklappe eingeklemmt werden.
■ Wichtige Punkte beim Fahren
●Halten Sie die Heckklappe während der Fahrt geschlossen.
Bleibt die Heckklappe geöffnet, kann sie gegen in der Nähe befindliche Gegen-
stände stoßen oder Gepäck kann aus dem Gepäckraum fallen, was zu einem
Unfall führen kann.
Außerdem können Abgase in das Fahrzeug gelangen, was zum Tod oder zu
schwerwiegenden Gesundheitsschäden führen kann. Denken Sie vor der Fahrt
daran, die Heckklappe zu schließen.
● Lassen Sie niemals jemanden im Gepäckraum sitzen. Bei plötzlichem Bremsen,
einem Ausweichmanöver oder einer Kollision kann es zu tödlichen oder schweren
Verletzungen kommen.
■ Betätigen der Heckklappe
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können Körperteile eingeklemmt werden, wodurch es zu tödlichen oder
schweren Verletzungen kommen kann.
●Entfernen Sie schwere Lasten wie Schnee oder Eis von der Heckklappe, bevor Sie
sie öffnen. Anderenfalls kann sich die Heckklappe nach dem Öffnen plötzlich wie-
der schließen.
● Vergewissern Sie sich vor dem Öffnen oder Schließen der Heckklappe, dass die
Umgebung sicher ist.
● Wenn sich jemand in der Nähe befindet, sorgen Sie für ausreichende Sicherheit
und warnen Sie die Person(en), dass die Heckklappe geöffnet bzw. geschlossen
wird.
● Seien Sie besonders vorsichtig, wenn Sie die Heckklappe bei starkem Wind öffnen
oder schließen, da sie sich durch Windböen plötzlich bewegen kann.
AVENSIS_OM_OM20C68M_(EM).book Page 145 Wednesday, June 15, 20 16 11:21 AM

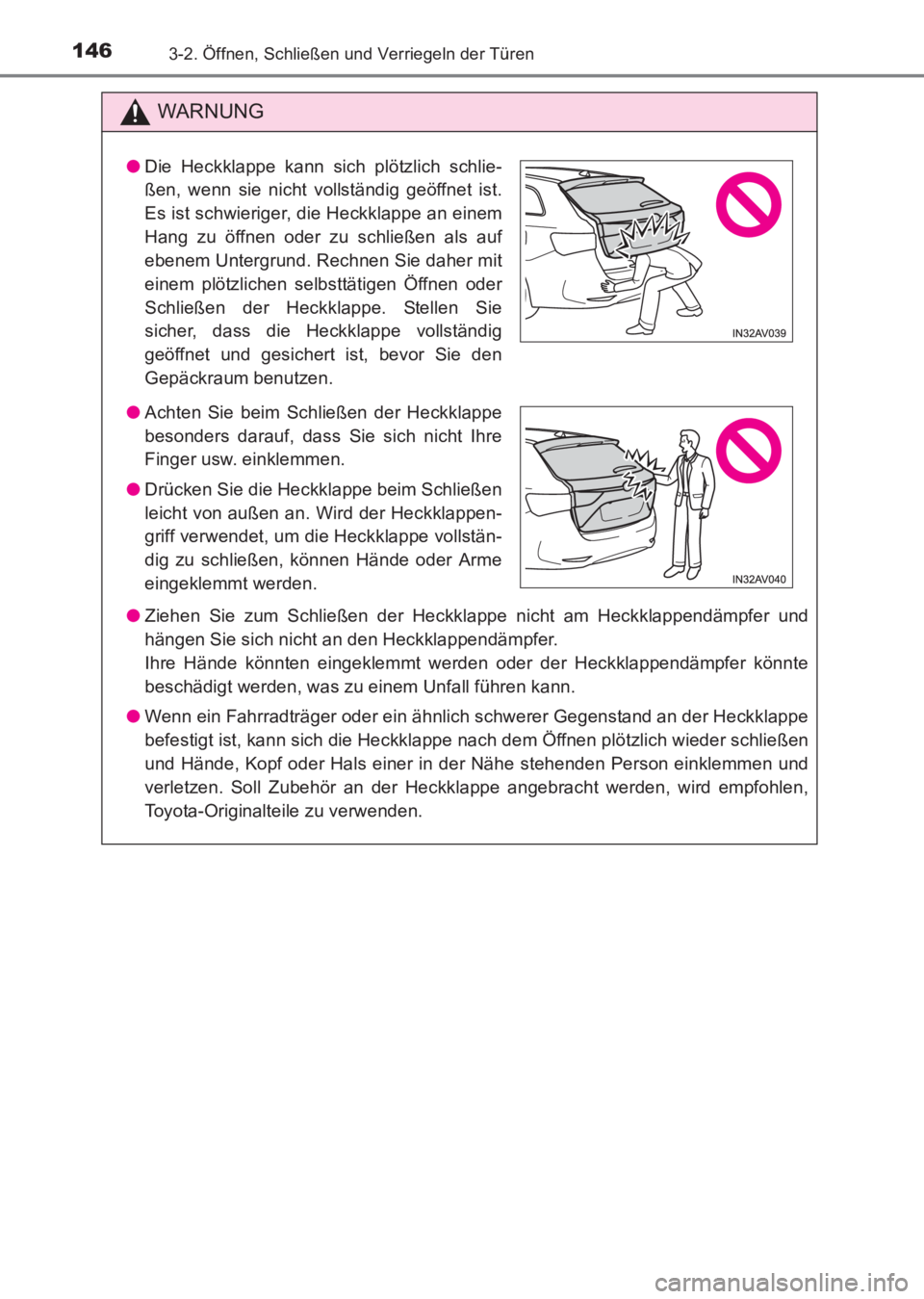

1463-2. Öffnen, Schließen und Verriegeln der Türen
AVENSIS_OM_OM20C68M_(EM)
WARNUNG
●Ziehen Sie zum Schließen der Heckklappe nicht am Heckklappendämpfer und
hängen Sie sich nicht an den Heckklappendämpfer.
Ihre Hände könnten eingeklemmt werden oder der Heckklappendämpfer könnte
beschädigt werden, was zu einem Unfall führen kann.
● Wenn ein Fahrradträger oder ein ähnlich schwerer Gegenstand an der Heckklappe
befestigt ist, kann sich die Heckklappe nach dem Öffnen plötzlich wieder schließen
und Hände, Kopf oder Hals einer in der Nähe stehenden Person einklemmen und
verletzen. Soll Zubehör an der Heckklappe angebracht werden, wird empfohlen,
Toyota-Originalteile zu verwenden.
●Die Heckklappe kann sich plötzlich schlie-
ßen, wenn sie nicht vollständig geöffnet ist.
Es ist schwieriger, die Heckklappe an einem
Hang zu öffnen oder zu schließen als auf
ebenem Untergrund. Rechnen Sie daher mit
einem plötzlichen selbsttätigen Öffnen oder
Schließen der Heckklappe. Stellen Sie
sicher, dass die Heckklappe vollständig
geöffnet und gesichert ist, bevor Sie den
Gepäckraum benutzen.
● Achten Sie beim Schließen der Heckklappe
besonders darauf, dass Sie sich nicht Ihre
Finger usw. einklemmen.
● Drücken Sie die Heckklappe beim Schließen
leicht von außen an. Wird der Heckklappen-
griff verwendet, um die Heckklappe vollstän-
dig zu schließen, können Hände oder Arme
eingeklemmt werden.
AVENSIS_OM_OM20C68M_(EM).book Page 146 Wednesday, June 15, 20 16 11:21 AM

1473-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
AVENSIS_OM_OM20C68M_(EM)

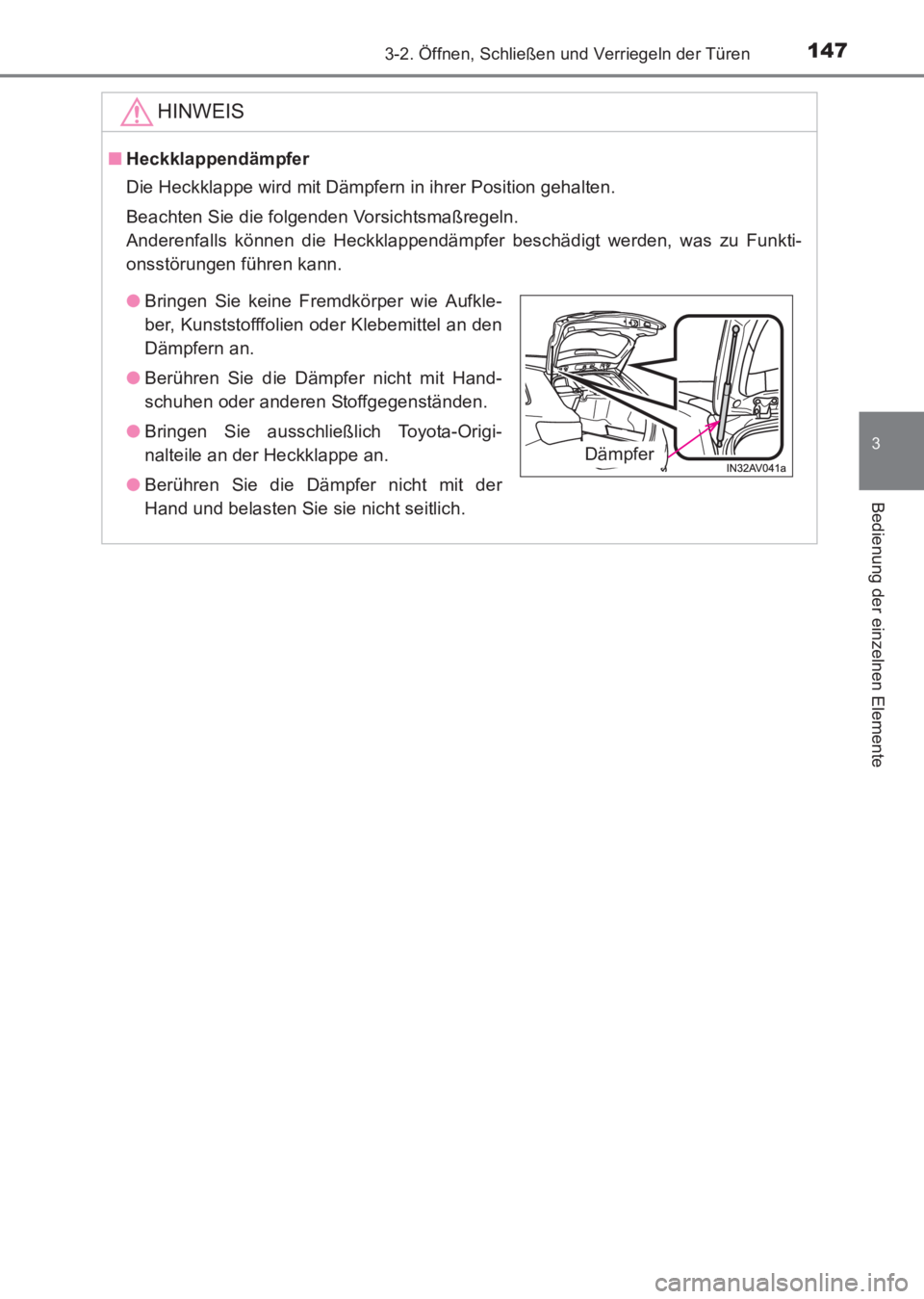

HINWEIS
■Heckklappendämpfer
Die Heckklappe wird mit Dämpfern in ihrer Position gehalten.
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können die Heckklappendämpfer beschädigt werden, was zu Funkti-
onsstörungen führen kann.
●Bringen Sie keine Fremdkörper wie Aufkle-
ber, Kunststofffolien oder Klebemittel an den
Dämpfern an.
● Berühren Sie die Dämpfer nicht mit Hand-
schuhen oder anderen Stoffgegenständen.
● Bringen Sie ausschließlich Toyota-Origi-
nalteile an der Heckklappe an.
● Berühren Sie die Dämpfer nicht mit der
Hand und belasten Sie sie nicht seitlich.
Dämpfer
AVENSIS_OM_OM20C68M_(EM).book Page 147 Wednesday, June 15, 20 16 11:21 AM

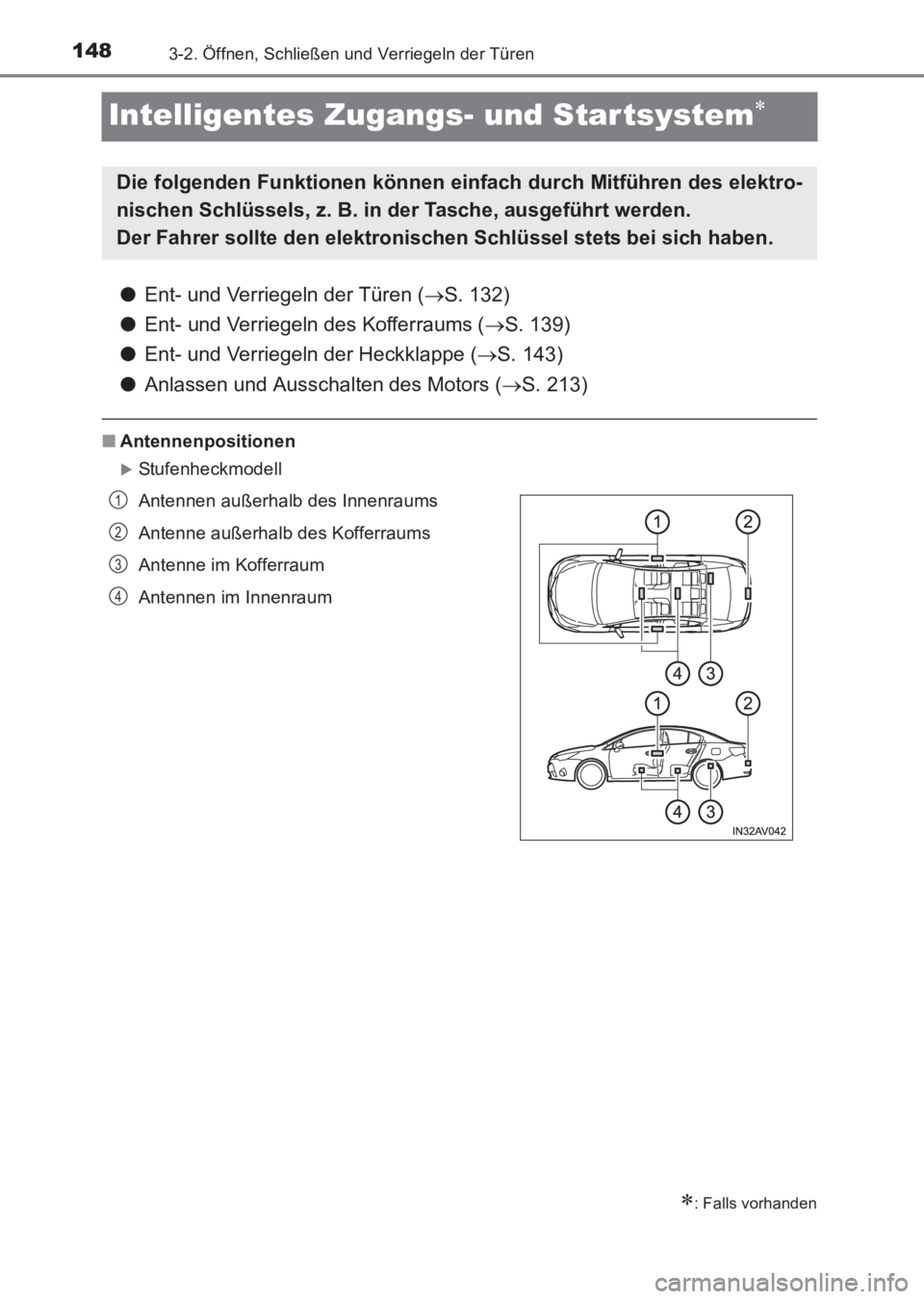

1483-2. Öffnen, Schließen und Verriegeln der Türen
AVENSIS_OM_OM20C68M_(EM)
Intelligentes Zugangs- und Startsystem∗
●Ent- und Verriegeln der Türen ( →S. 132)
● Ent- und Verriegeln des Kofferraums ( →S. 139)
● Ent- und Verriegeln der Heckklappe ( →S. 143)
● Anlassen und Ausschalten des Motors ( →S. 213)
■ Antennenpositionen
XStufenheckmodell
∗: Falls vorhanden
Die folgenden Funktionen können ei nfach durch Mitführen des elektro-
nischen Schlüssels, z. B. in der Tasche, ausgeführt werden.
Der Fahrer sollte den elektronischen Schlüssel stets bei sich haben.
Antennen außerhalb des Innenraums
Antenne außerhalb des Kofferraums
Antenne im Kofferraum
Antennen im Innenraum1
2
3
4
AVENSIS_OM_OM20C68M_(EM).book Page 148 Wednesday, June 15, 20 16 11:21 AM

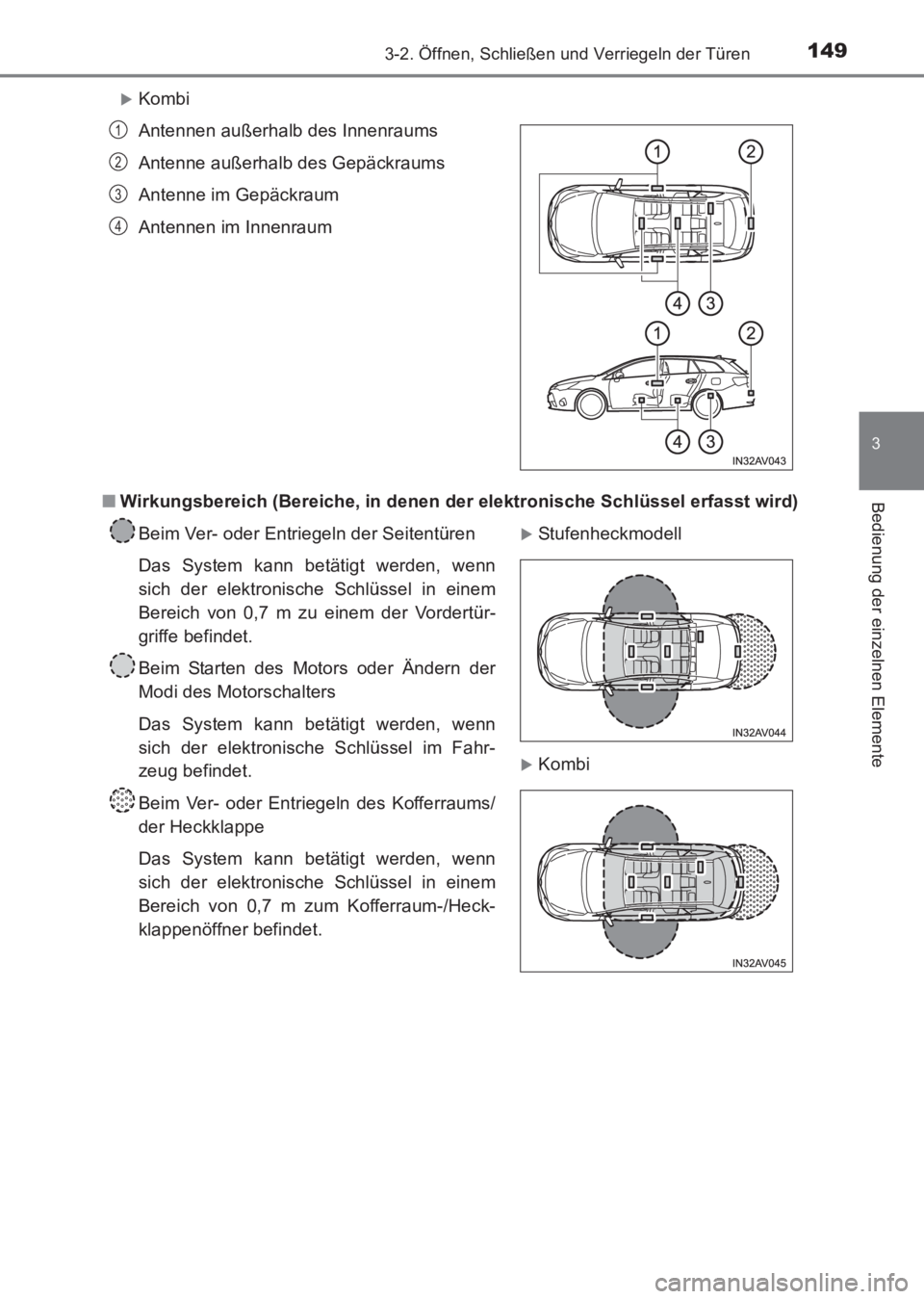

1493-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
AVENSIS_OM_OM20C68M_(EM)
XKombi
■ Wirkungsbereich (Bereiche, in denen der elektronische Schlüssel erfasst wird)Antennen außerhalb des Innenraums
Antenne außerhalb des Gepäckraums
Antenne im Gepäckraum
Antennen im Innenraum
Beim Ver- oder Entriegeln der Seitentüren
Das System kann betätigt werden, wenn
sich der elektronische Schlüssel in einem
Bereich von 0,7 m zu einem der Vordertür-
griffe befindet.
Beim Starten des Motors oder Ändern der
Modi des Motorschalters
Das System kann betätigt werden, wenn
sich der elektronische Schlüssel im Fahr-
zeug befindet.
Beim Ver- oder Entriegeln des Kofferraums/
der Heckklappe
Das System kann betätigt werden, wenn
sich der elektronische Schlüssel in einem
Bereich von 0,7 m zum Kofferraum-/Heck-
klappenöffner befindet.
XStufenheckmodell
XKombi
1
2
3
4
AVENSIS_OM_OM20C68M_(EM).book Page 149 Wednesday, June 15, 20
16 11:21 AM

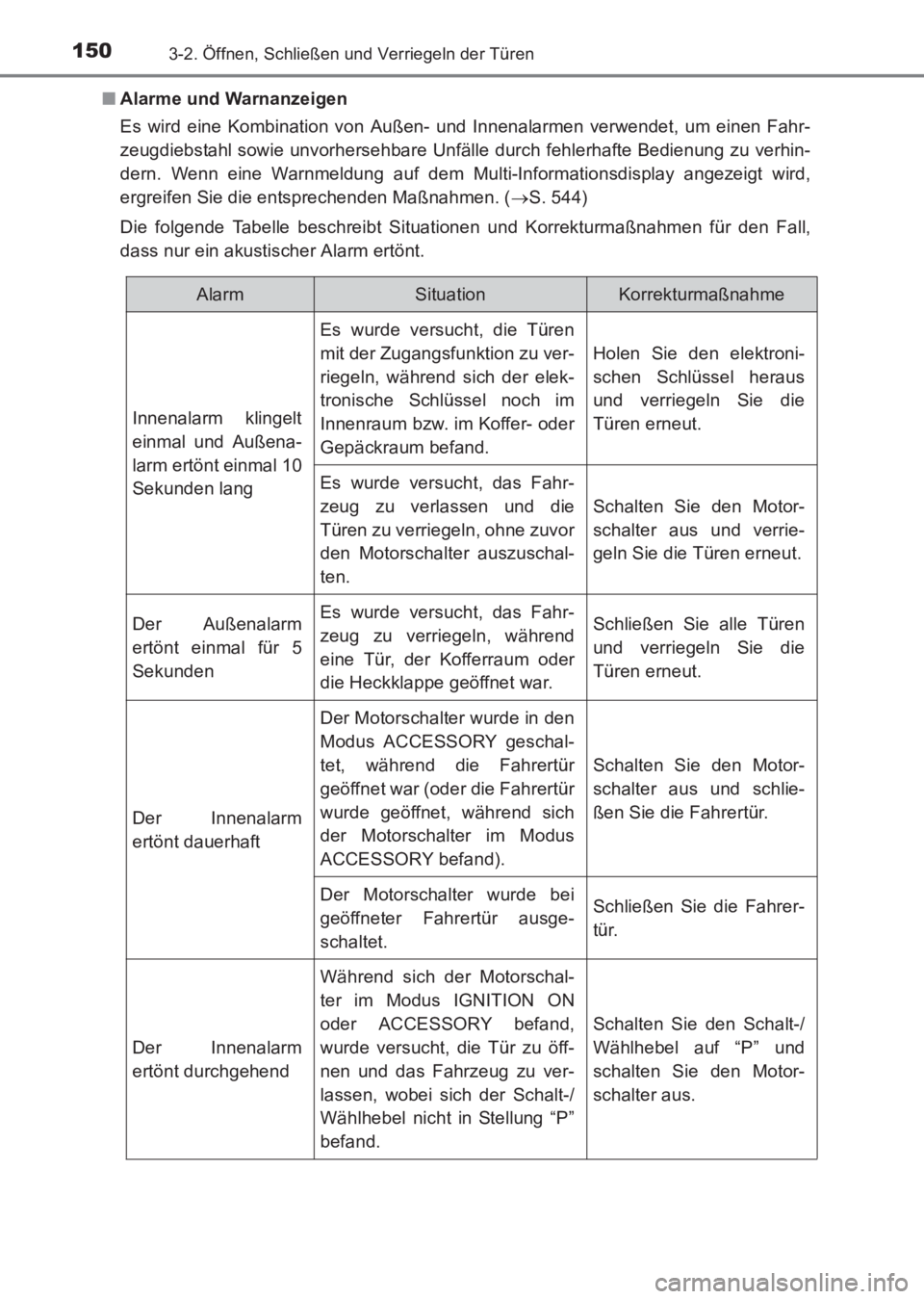

1503-2. Öffnen, Schließen und Verriegeln der Türen
AVENSIS_OM_OM20C68M_(EM)■
Alarme und Warnanzeigen
Es wird eine Kombination von Außen- und Innenalarmen verwendet, um einen Fahr-
zeugdiebstahl sowie unvorhersehbare Unfälle durch fehlerhafte Bedienung zu verhin-
dern. Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird,
ergreifen Sie die entsprechenden Maßnahmen. ( →S. 544)
Die folgende Tabelle beschreibt Situationen und Korrekturmaßnahmen für den Fall,
dass nur ein akustischer Alarm ertönt.
AlarmSituationKorrekturmaßnahme
Innenalarm klingelt
einmal und Außena-
larm ertönt einmal 10
Sekunden lang
Es wurde versucht, die Türen
mit der Zugangsfunktion zu ver-
riegeln, während sich der elek-
tronische Schlüssel noch im
Innenraum bzw. im Koffer- oder
Gepäckraum befand.
Holen Sie den elektroni-
schen Schlüssel heraus
und verriegeln Sie die
Türen erneut.
Es wurde versucht, das Fahr-
zeug zu verlassen und die
Türen zu verriegeln, ohne zuvor
den Motorschalter auszuschal-
ten.
Schalten Sie den Motor-
schalter aus und verrie-
geln Sie die Türen erneut.
Der Außenalarm
ertönt einmal für 5
SekundenEs wurde versucht, das Fahr-
zeug zu verriegeln, während
eine Tür, der Kofferraum oder
die Heckklappe geöffnet war.Schließen Sie alle Türen
und verriegeln Sie die
Türen erneut.
Der Innenalarm
ertönt dauerhaft
Der Motorschalter wurde in den
Modus ACCESSORY geschal-
tet, während die Fahrertür
geöffnet war (oder die Fahrertür
wurde geöffnet, während sich
der Motorschalter im Modus
ACCESSORY befand).
Schalten Sie den Motor-
schalter aus und schlie-
ßen Sie die Fahrertür.
Der Motorschalter wurde bei
geöffneter Fahrertür ausge-
schaltet.Schließen Sie die Fahrer-
tür.
Der Innenalarm
ertönt durchgehend
Während sich der Motorschal-
ter im Modus IGNITION ON
oder ACCESSORY befand,
wurde versucht, die Tür zu öff-
nen und das Fahrzeug zu ver-
lassen, wobei sich der Schalt-/
Wählhebel nicht in Stellung “P”
befand.
Schalten Sie den Schalt-/
Wählhebel auf “P” und
schalten Sie den Motor-
schalter aus.
AVENSIS_OM_OM20C68M_(EM).book Page 150 Wednesday, June 15, 20 16 11:21 AM
