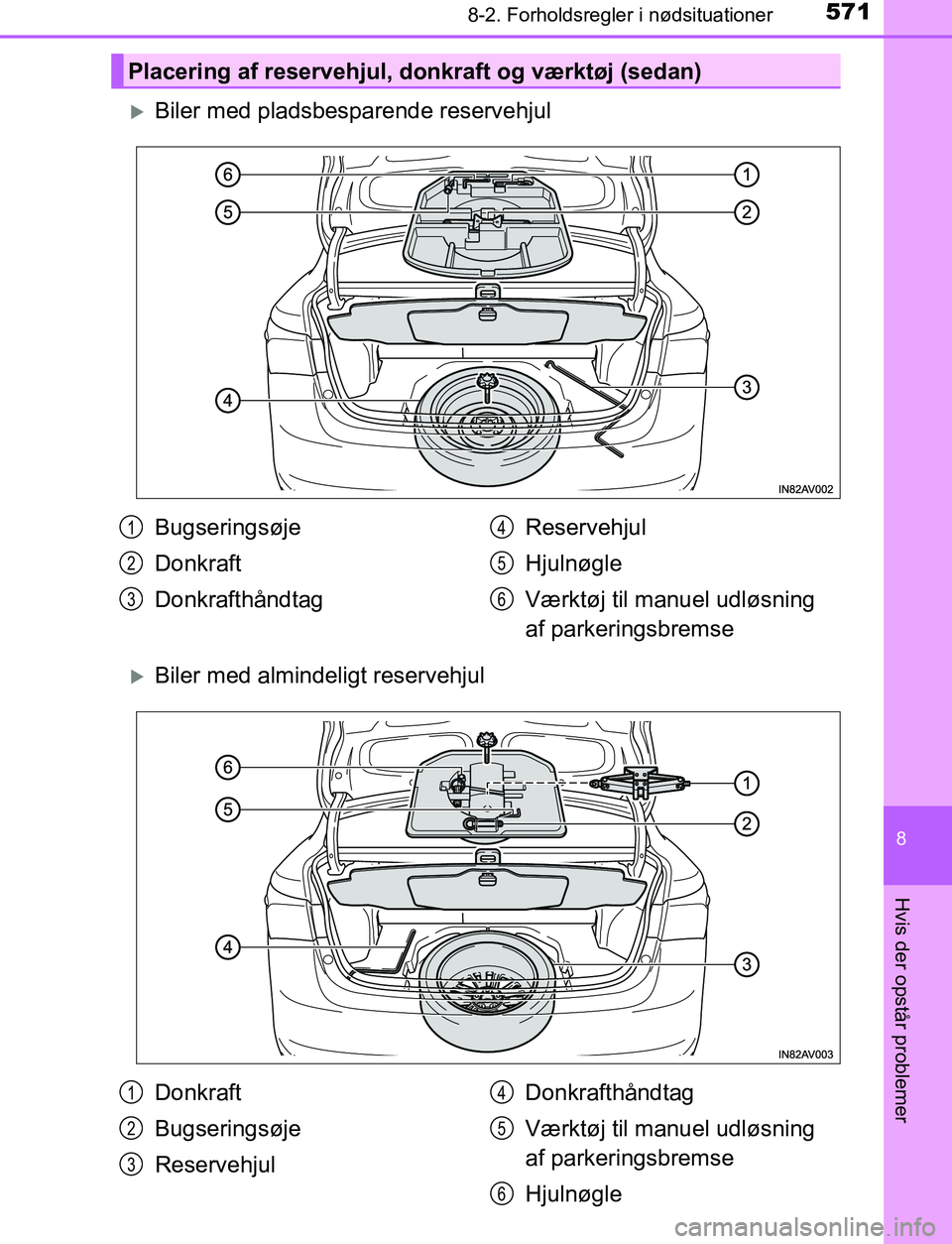

TOYOTA AVENSIS 2017 Brugsanvisning (in Danish)

5718-2. Forholdsregler i nødsituationer
OM20C66DK
8
Hvis der opstår problemer
Biler med pladsbesparende reservehjul
Biler med almindeligt reservehjul
Placering af reservehjul, donkraft og værktøj (sedan)
Bugseringsøje
Donkraft
Donkrafthåndtag Reservehjul
Hjulnøgle
Værktøj til manuel udløsning
af parkeringsbremse1
2
3
4
5
6
Donkraft
Bugseringsøje
ReservehjulDonkrafthåndtag
Værktøj til manuel udløsning
af parkeringsbremse
Hjulnøgle1
2
3
4
5
6
OM20C66DK.book Page 571 Thursday, January 12, 2017 4:30 PM

5728-2. Forholdsregler i nødsituationer
OM20C66DK
Biler med pladsbesparende reservehjul
Biler med almindeligt reservehjul

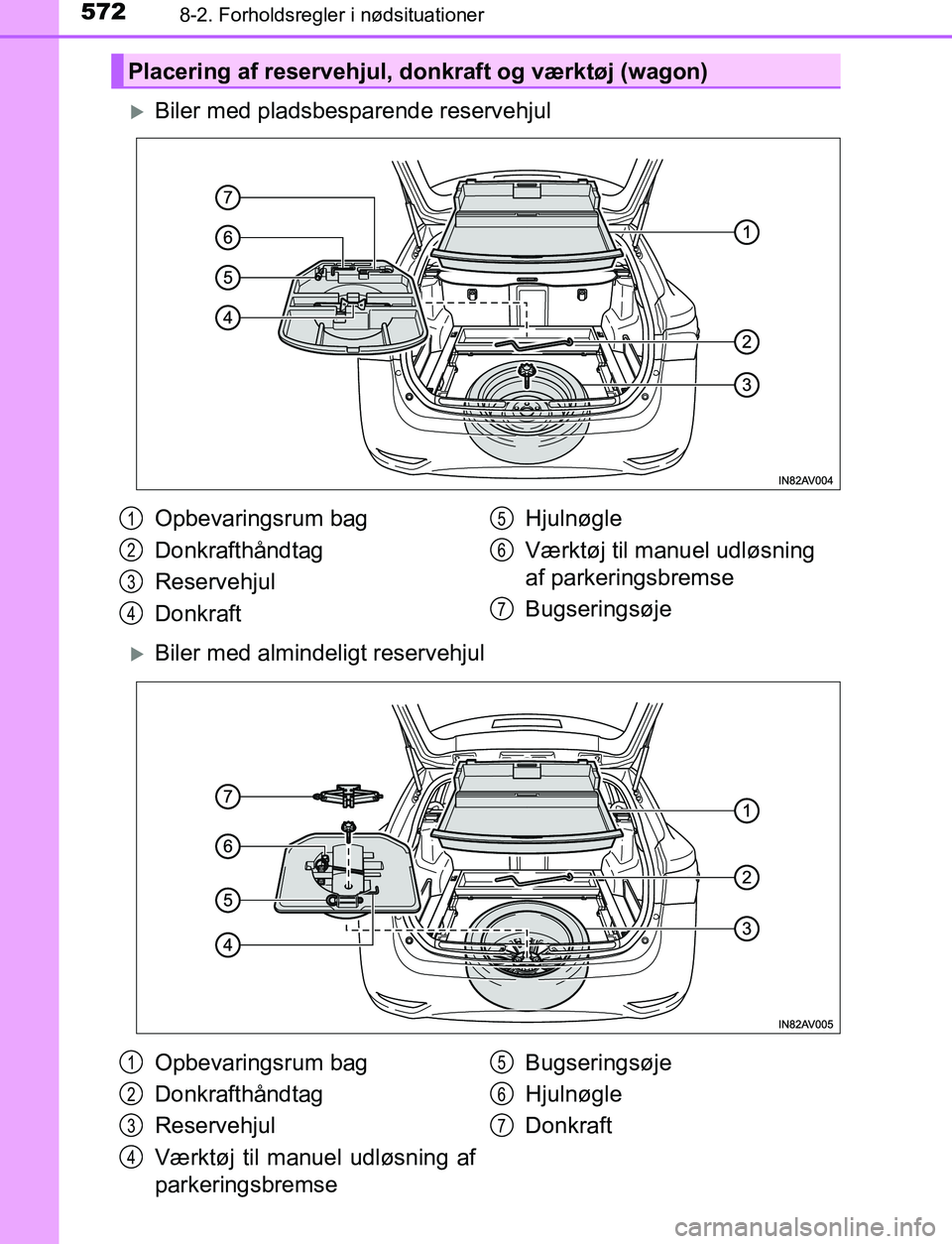

Placering af reservehjul, donkraft og værktøj (wagon)
Opbevaringsrum bag
Donkrafthåndtag
Reservehjul
DonkraftHjulnøgle
Værktøj til manuel udløsning
af parkeringsbremse
Bugseringsøje1
2
3
4
5
6
7
Opbevaringsrum bag
Donkrafthåndtag
Reservehjul
Værktøj til manuel udløsning af
parkeringsbremseBugseringsøje
Hjulnøgle
Donkraft1
2
3
4
5
6
7
OM20C66DK.book Page 572 Thursday, January 12, 2017 4:30 PM

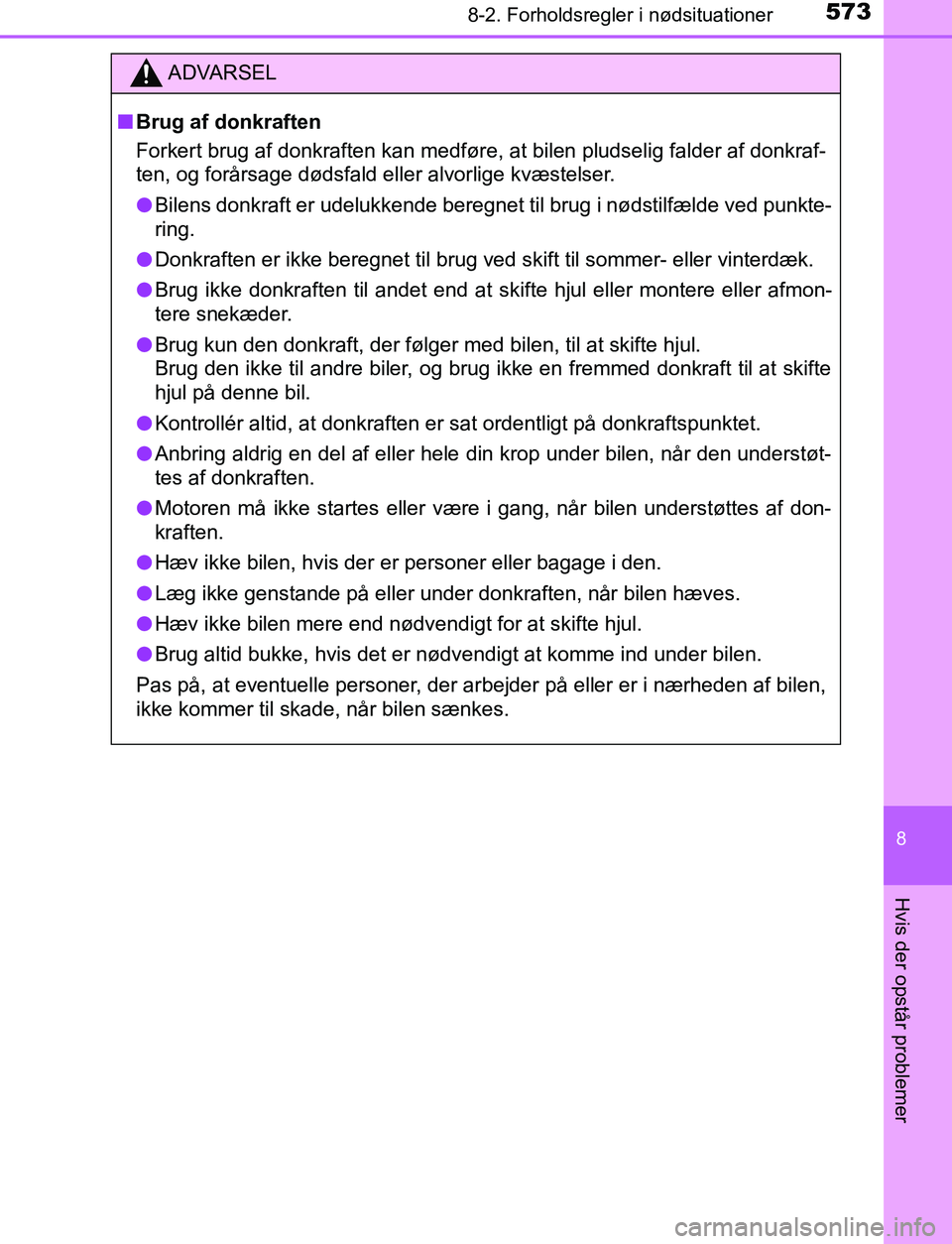

5738-2. Forholdsregler i nødsituationer
OM20C66DK
8
Hvis der opstår problemer
ADVARSEL
n Brug af donkraften
Forkert brug af donkraften kan medføre, at bilen pludselig falder af donkraf-
ten, og forårsage dødsfald eller alvorlige kvæstelser.
l Bilens donkraft er udelukkende beregnet til brug i nødstilfælde ved punkte-
ring.
l Donkraften er ikke beregnet til brug ved skift til sommer- eller vinterdæk.
l Brug ikke donkraften til andet end at skifte hjul eller montere eller afmon-
tere snekæder.
l Brug kun den donkraft, der følger med bilen, til at skifte hjul.
Brug den ikke til andre biler, og brug ikke en fremmed donkraft til at skifte
hjul på denne bil.
l Kontrollér altid, at donkraften er sat ordentligt på donkraftspunktet.
l Anbring aldrig en del af eller hele din krop under bilen, når den understøt-
tes af donkraften.
l Motoren må ikke startes eller være i gang, når bilen understøttes af don-
kraften.
l Hæv ikke bilen, hvis der er personer eller bagage i den.
l Læg ikke genstande på eller under donkraften, når bilen hæves.
l Hæv ikke bilen mere end nødvendigt for at skifte hjul.
l Brug altid bukke, hvis det er nødvendigt at komme ind under bilen.
Pas på, at eventuelle personer, der arbejder på eller er i nærheden af bilen,
ikke kommer til skade, når bilen sænkes.
OM20C66DK.book Page 573 Thursday, January 12, 2017 4:30 PM

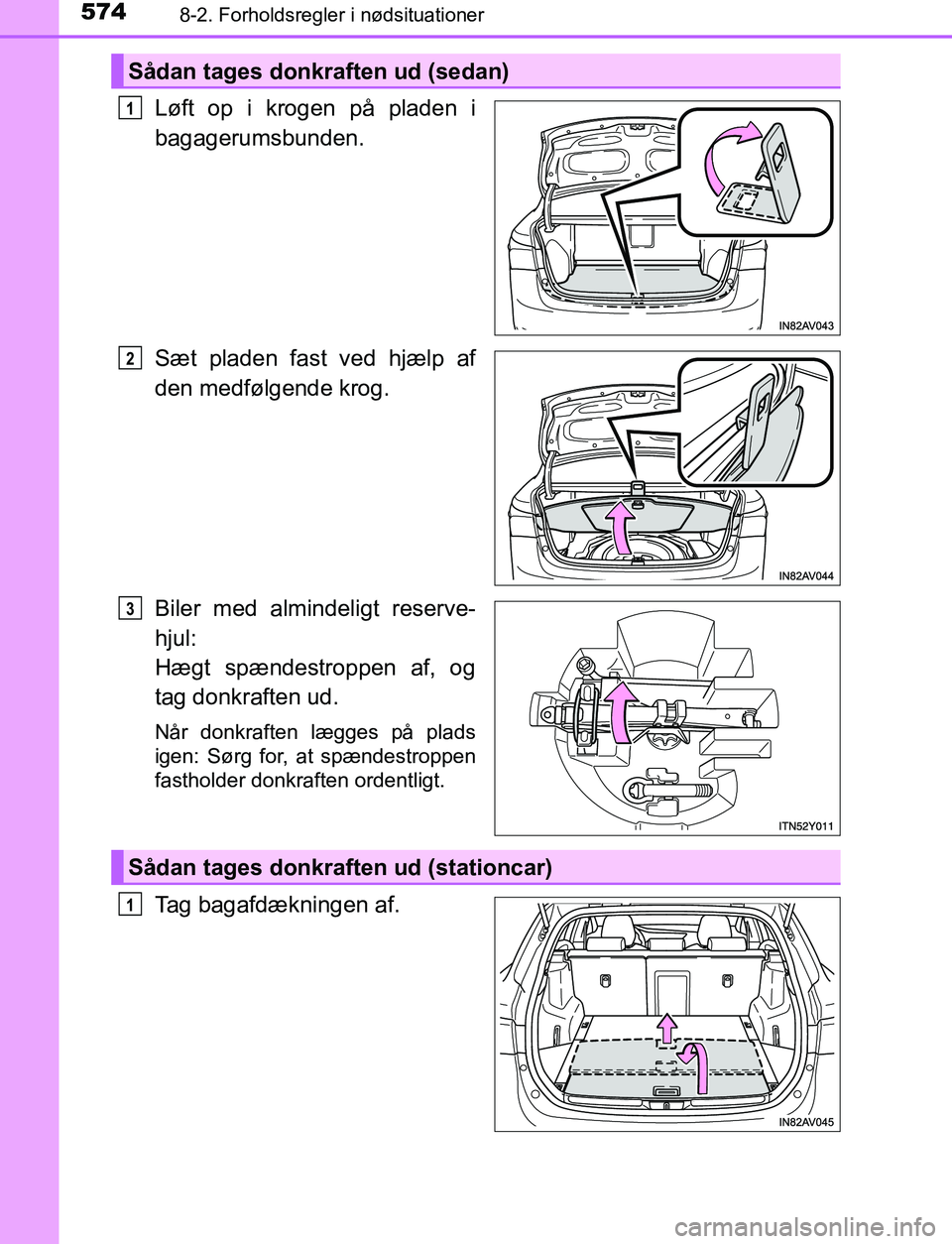

5748-2. Forholdsregler i nødsituationer
OM20C66DK
Løft op i krogen på pladen i
bagagerumsbunden.
Sæt pladen fast ved hjælp af
den medfølgende krog.
Biler med almindeligt reserve-
hjul:
Hægt spændestroppen af, og
tag donkraften ud.
Når donkraften lægges på plads
igen: Sørg for, at spændestroppen
fastholder donkraften ordentligt.
Tag bagafdækningen af.
Sådan tages donkraften ud (sedan)
1
2
3
Sådan tages donkraften ud (stationcar)
1
OM20C66DK.book Page 574 Thursday, January 12, 2017 4:30 PM

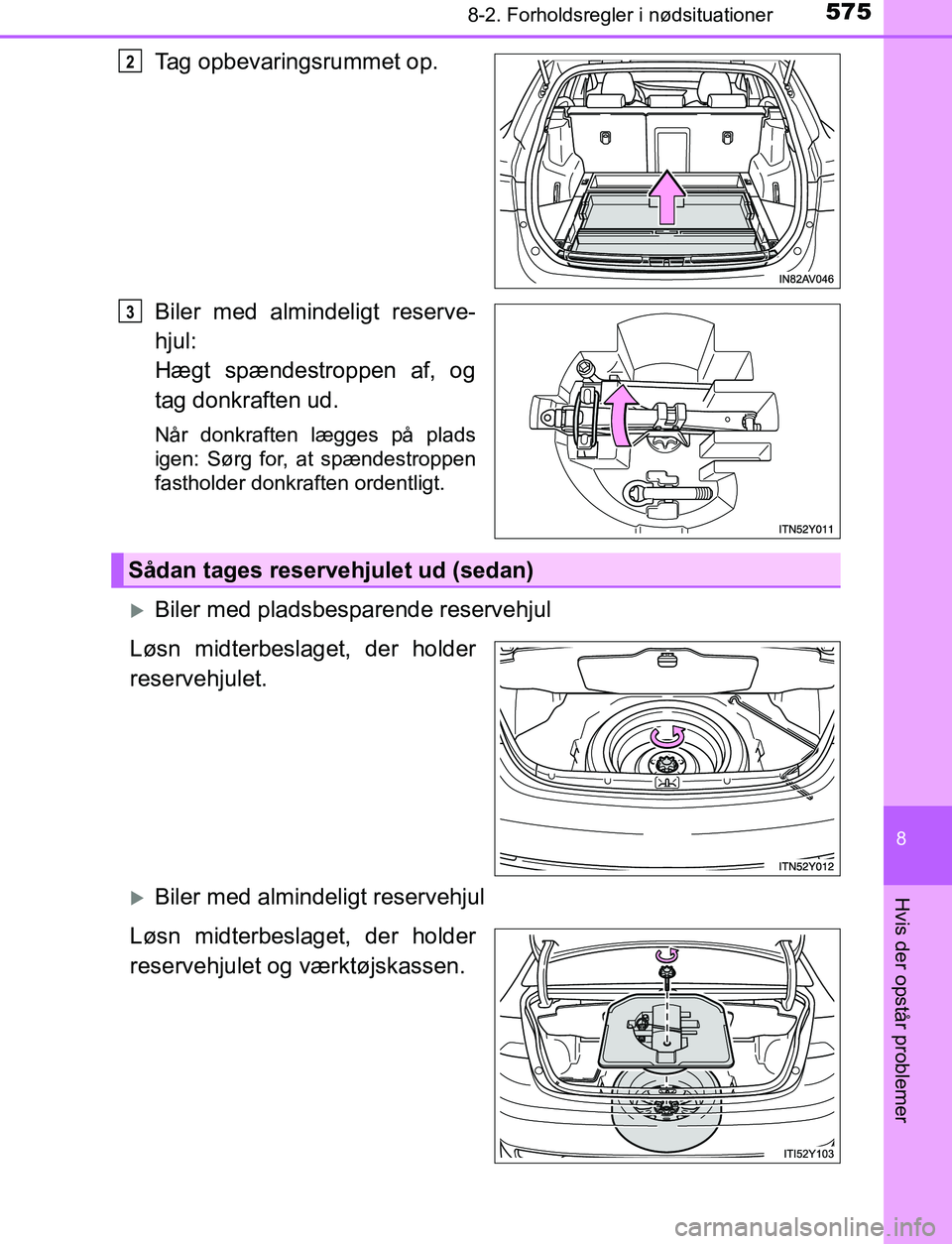

5758-2. Forholdsregler i nødsituationer
OM20C66DK
8
Hvis der opstår problemer
Tag opbevaringsrummet op.
Biler med almindeligt reserve-
hjul:
Hægt spændestroppen af, og
tag donkraften ud.
Når donkraften lægges på plads
igen: Sørg for, at spændestroppen
fastholder donkraften ordentligt.
Biler med pladsbesparende reservehjul
Løsn midterbeslaget, der holder
reservehjulet.
Biler med almindeligt reservehjul
Løsn midterbeslaget, der holder
reservehjulet og værktøjskassen.
2
3
Sådan tages reservehjulet ud (sedan)
OM20C66DK.book Page 575 Thursday, January 12, 2017 4:30 PM

5768-2. Forholdsregler i nødsituationer
OM20C66DK
Biler med pladsbesparende reservehjul
Løsn midterbeslaget, der holder
reservehjulet.
Biler med almindeligt reservehjul
Løsn midterbeslaget, der holder
reservehjulet og værktøjskassen.

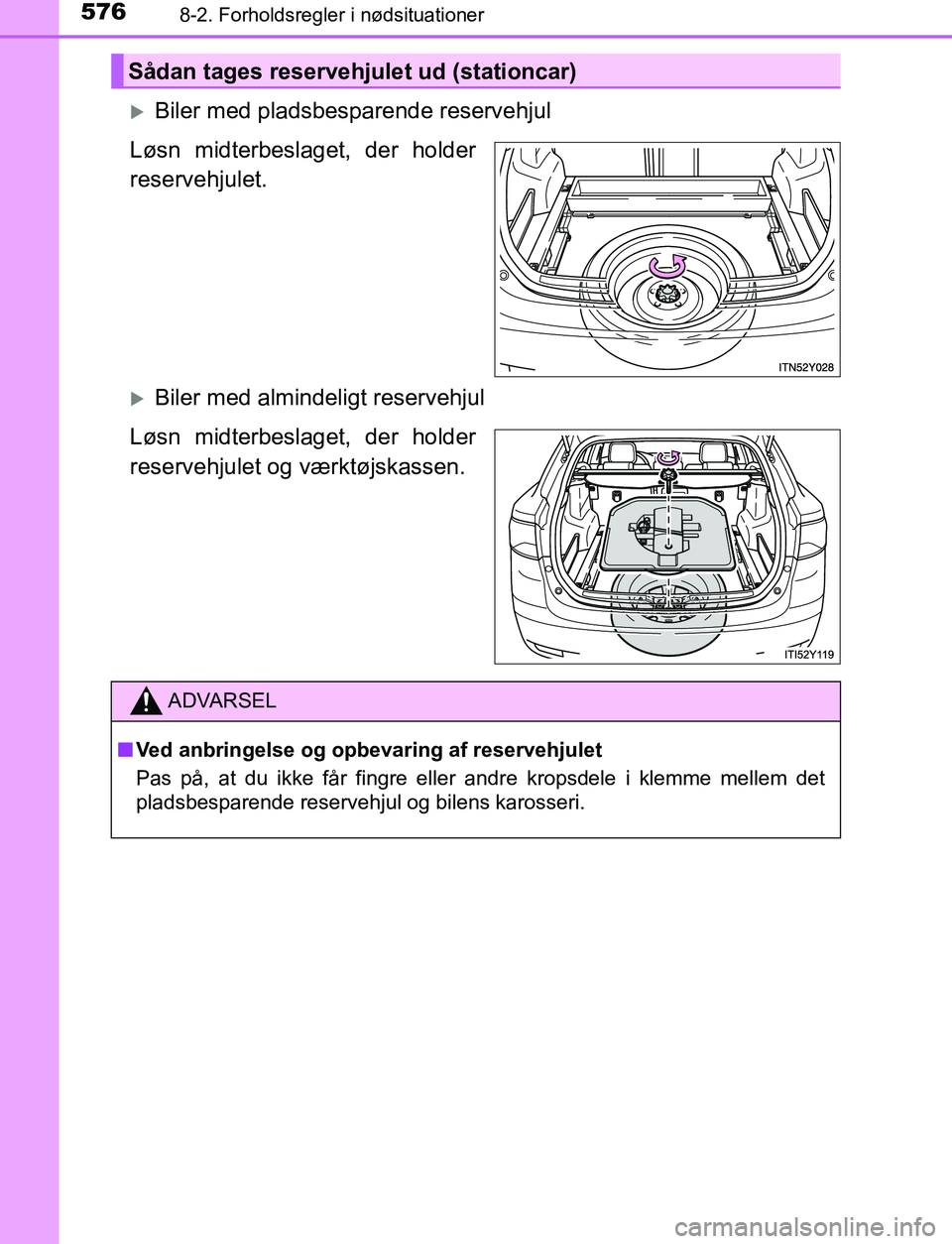

Sådan tages reservehjulet ud (stationcar)
ADVARSEL
n Ved anbringelse og opb evaring af reservehjulet
Pas på, at du ikke får fingre eller andre kropsdele i klemme mellem det
pladsbesparende reservehjul og bilens karosseri.
OM20C66DK.book Page 576 Thursday, January 12, 2017 4:30 PM

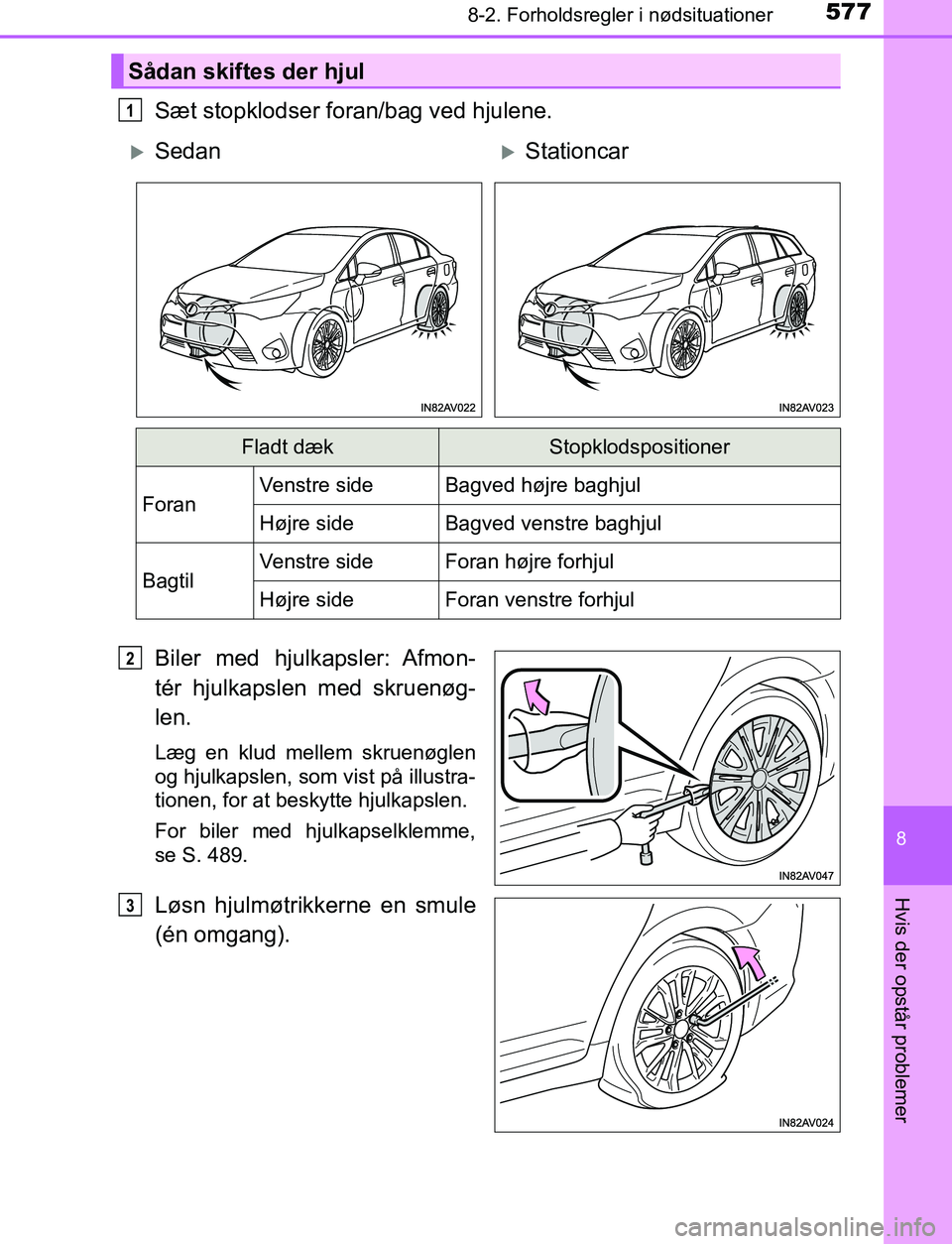

5778-2. Forholdsregler i nødsituationer
OM20C66DK
8
Hvis der opstår problemer
Sæt stopklodser foran/bag ved hjulene.
Biler med hjulkapsler: Afmon-
tér hjulkapslen med skruenøg-
len.
Læg en klud mellem skruenøglen
og hjulkapslen, som vist på illustra-
tionen, for at beskytte hjulkapslen.
For biler med hjulkapselklemme,
se S. 489.
Løsn hjulmøtrikkerne en smule
(én omgang).
Sådan skiftes der hjul
1
SedanStationcar
Fladt dækStopklodspositioner
Foran Venstre side Bagved højre baghjul
Højre side Bagved venstre baghjul
BagtilVenstre sideForan højre forhjul
Højre sideForan venstre forhjul
2
3
OM20C66DK.book Page 577 Thursday, January 12, 2017 4:30 PM

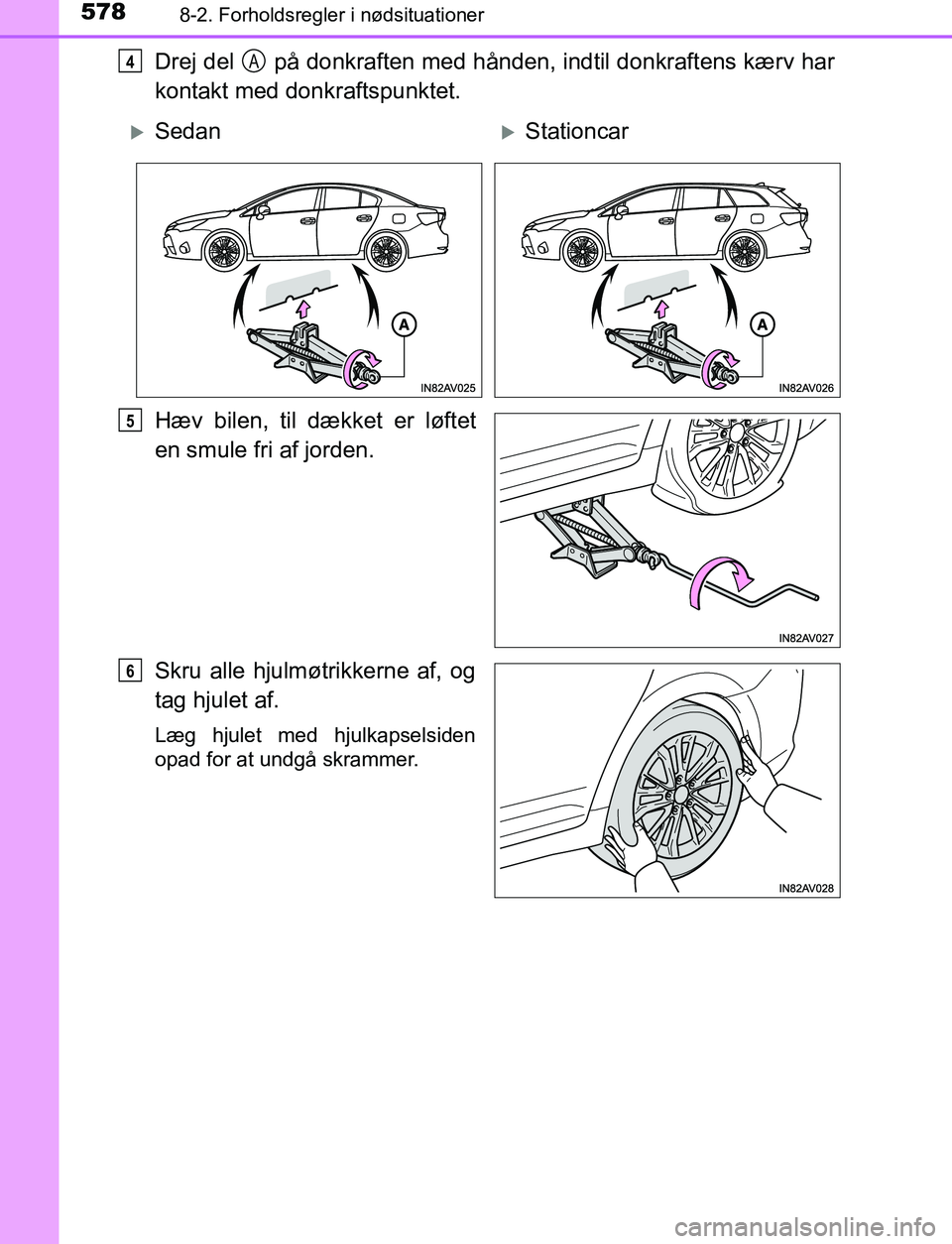

5788-2. Forholdsregler i nødsituationer
OM20C66DK
Drej del på donkraften med hånden, indtil donkraftens kærv har
kontakt med don kraftspunktet.
Hæv bilen, til dækket er løftet
en smule fri af jorden.
Skru alle hjulmøtrikkerne af, og
tag hjulet af.
Læg hjulet med hjulkapselsiden
opad for at undgå skrammer.
4A
SedanStationcar
5
6
OM20C66DK.book Page 578 Thursday, January 12, 2017 4:30 PM

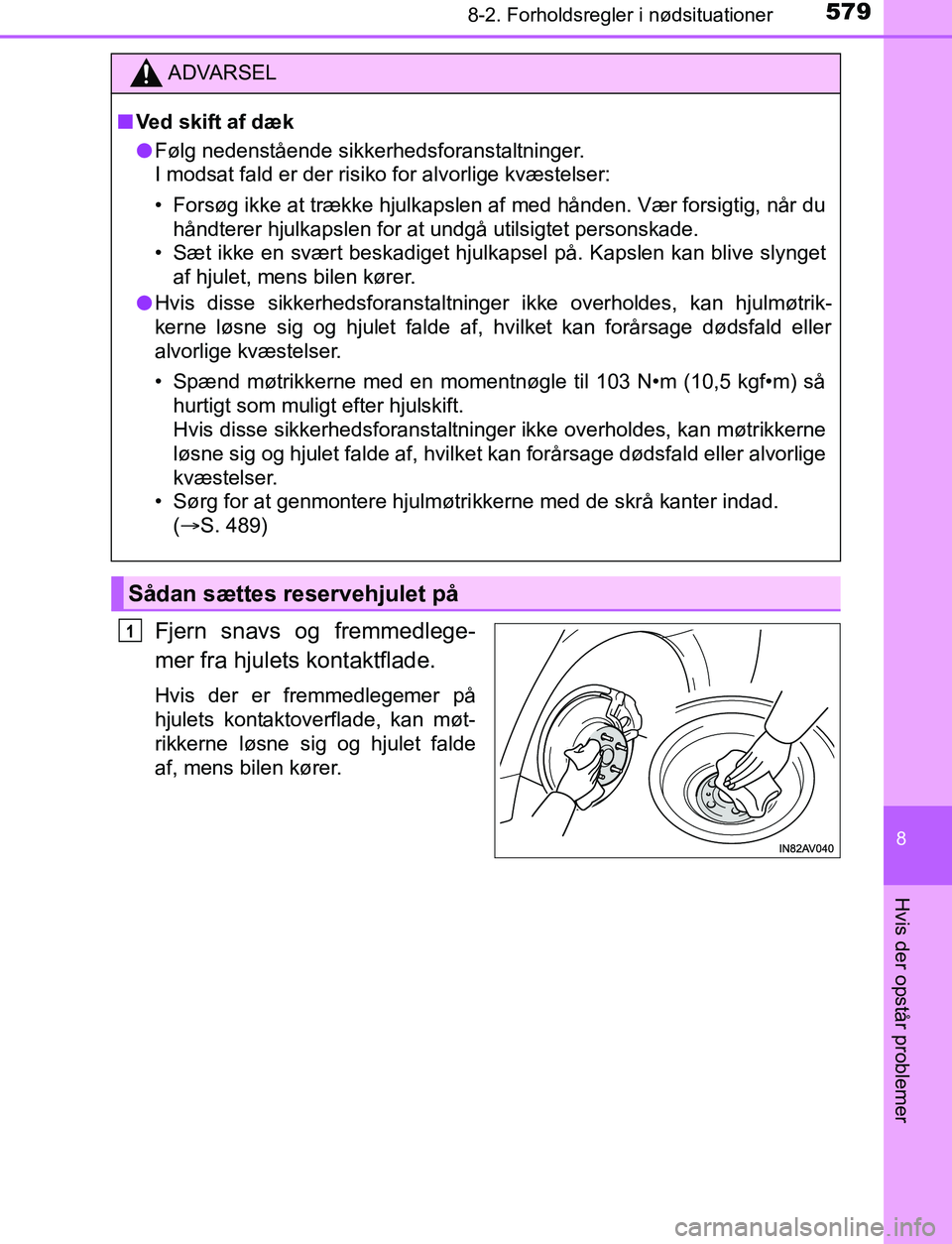

5798-2. Forholdsregler i nødsituationer
OM20C66DK
8
Hvis der opstår problemer
Fjern snavs og fremmedlege-
mer fra hjulets kontaktflade.
Hvis der er fremmedlegemer på
hjulets kontaktoverflade, kan møt-
rikkerne løsne sig og hjulet falde
af, mens bilen kører.
ADVARSEL
n Ved skift af dæk
l Følg nedenstående sikkerhedsforanstaltninger.
I modsat fald er der risiko for alvorlige kvæstelser:
• Forsøg ikke at trække hjulkapslen af med hånden. Vær forsigtig, når du
håndterer hjulkapslen for at undgå utilsigtet personskade.
• Sæt ikke en svært beskadiget hjulkapsel på. Kapslen kan blive slynget af hjulet, mens bilen kører.
l Hvis disse sikkerhedsforanstaltninger ikke overholdes, kan hjulmøtrik-
kerne løsne sig og hjulet falde af, hvilket kan forårsage dødsfald eller
alvorlige kvæstelser.
• Spænd møtrikkerne med en momentnøgle til 103 N•m (10,5 kgf•m) så
hurtigt som muligt efter hjulskift.
Hvis disse sikkerhedsforanstaltninger ikke overholdes, kan møtrikkerne
løsne sig og hjulet falde af, hvilket kan forårsage dødsfald eller alvorlige
kvæstelser.
• Sørg for at genmontere hjulmøtrikkerne med de skrå kanter indad. (S. 489)
Sådan sættes reservehjulet på
1
OM20C66DK.book Page 579 Thursday, January 12, 2017 4:30 PM

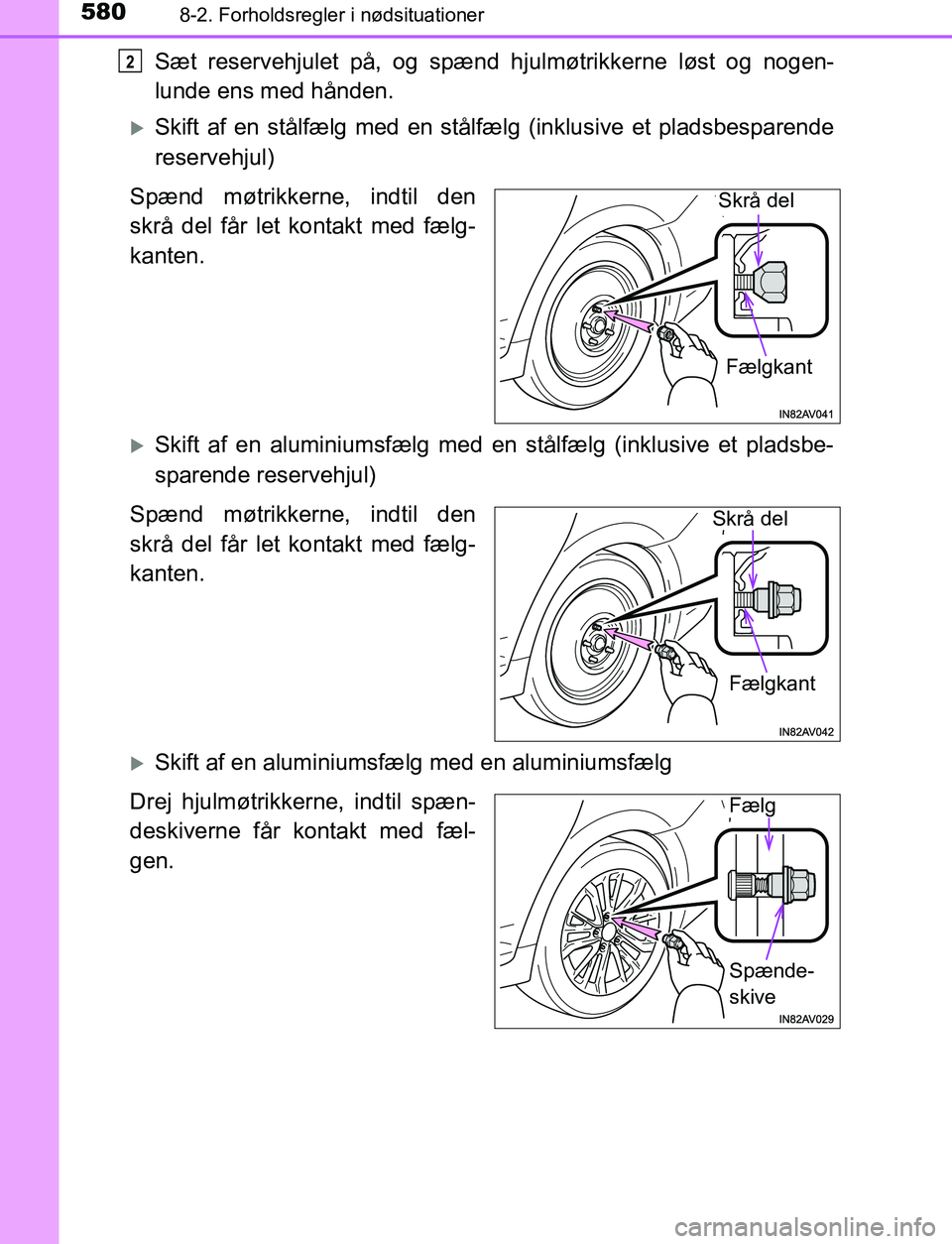

5808-2. Forholdsregler i nødsituationer
OM20C66DK
Sæt reservehjulet på, og spænd hjulmøtrikkerne løst og nogen-
lunde ens med hånden.
Skift af en stålfælg med en stålfælg (inklusive et pladsbesparende
reservehjul)
Spænd møtrikkerne, indtil den
skrå del får let kontakt med fælg-
kanten.
Skift af en aluminiumsfælg med en stålfælg (inklusive et pladsbe-
sparende reservehjul)
Spænd møtrikkerne, indtil den
skrå del får let kontakt med fælg-
kanten.
Skift af en aluminiumsfælg med en aluminiumsfælg
Drej hjulmøtrikkerne, indtil spæn-
deskiverne får k ontakt med fæl-
gen.
2
Fælgkant
Skrå del
Skrå del
Fælgkant
Spænde-
skive
Fælg
OM20C66DK.book Page 580 Thursday, January 12, 2017 4:30 PM
