TOYOTA AVENSIS 2017 Bruksanvisningar (in Swedish)

4117-3. Arbeten du kan göra själv
OM20C66SE
7
Underhåll och skötsel

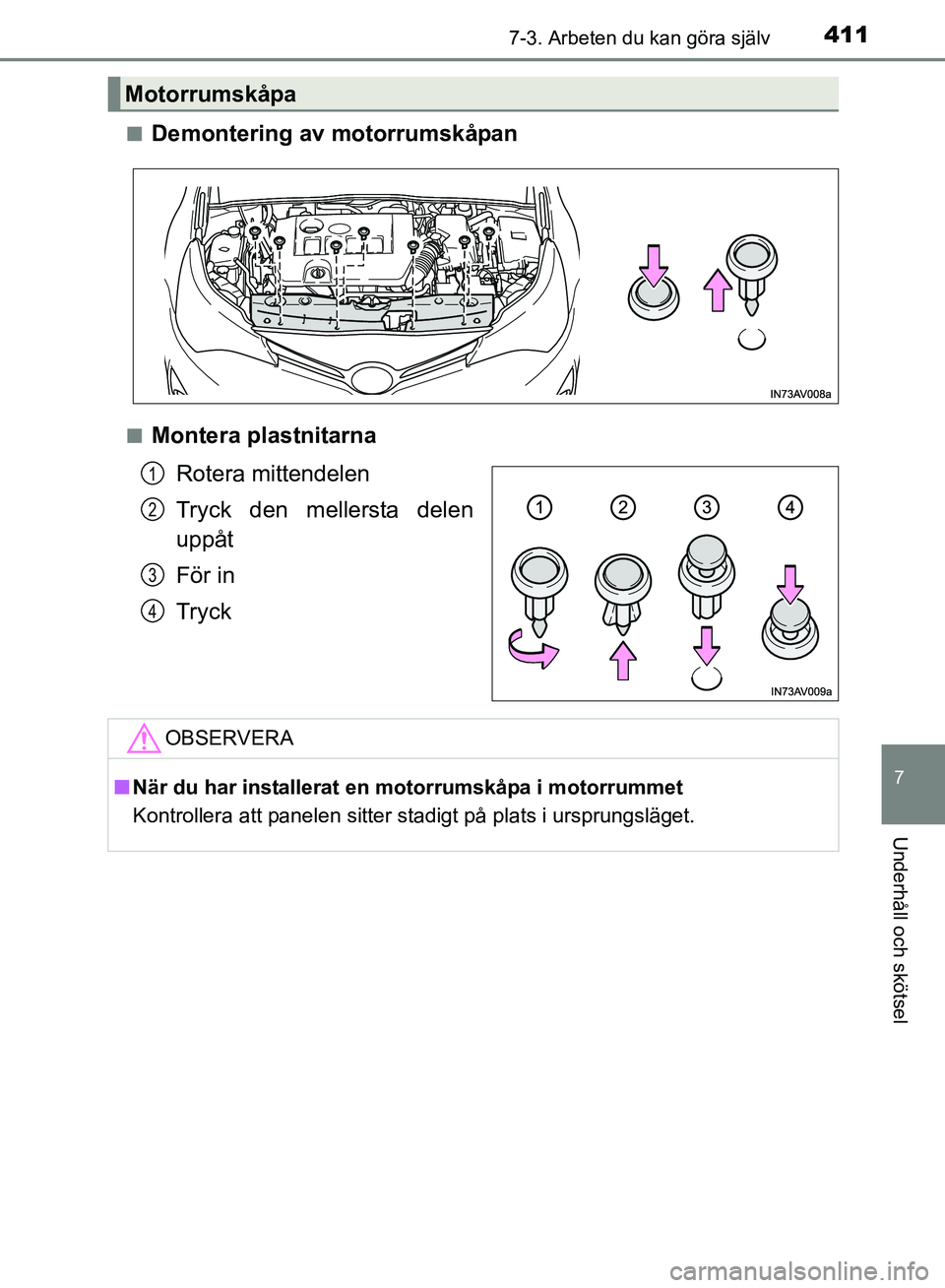

nDemontering av motorrumskåpan
nMontera plastnitarnaRotera mittendelen
Tryck den mellersta delen
uppåt
För in
Tryck
Motorrumskåpa
1
2
3
4
OBSERVERA
nNär du har installerat en motorrumskåpa i motorrummet
Kontrollera att panelen sitter stadigt på plats i ursprungsläget.
OM20C66SE_Avensis.book Page 411 Monday, October 3, 2016 11:03 AM

4127-3. Arbeten du kan göra själv
OM20C66SE

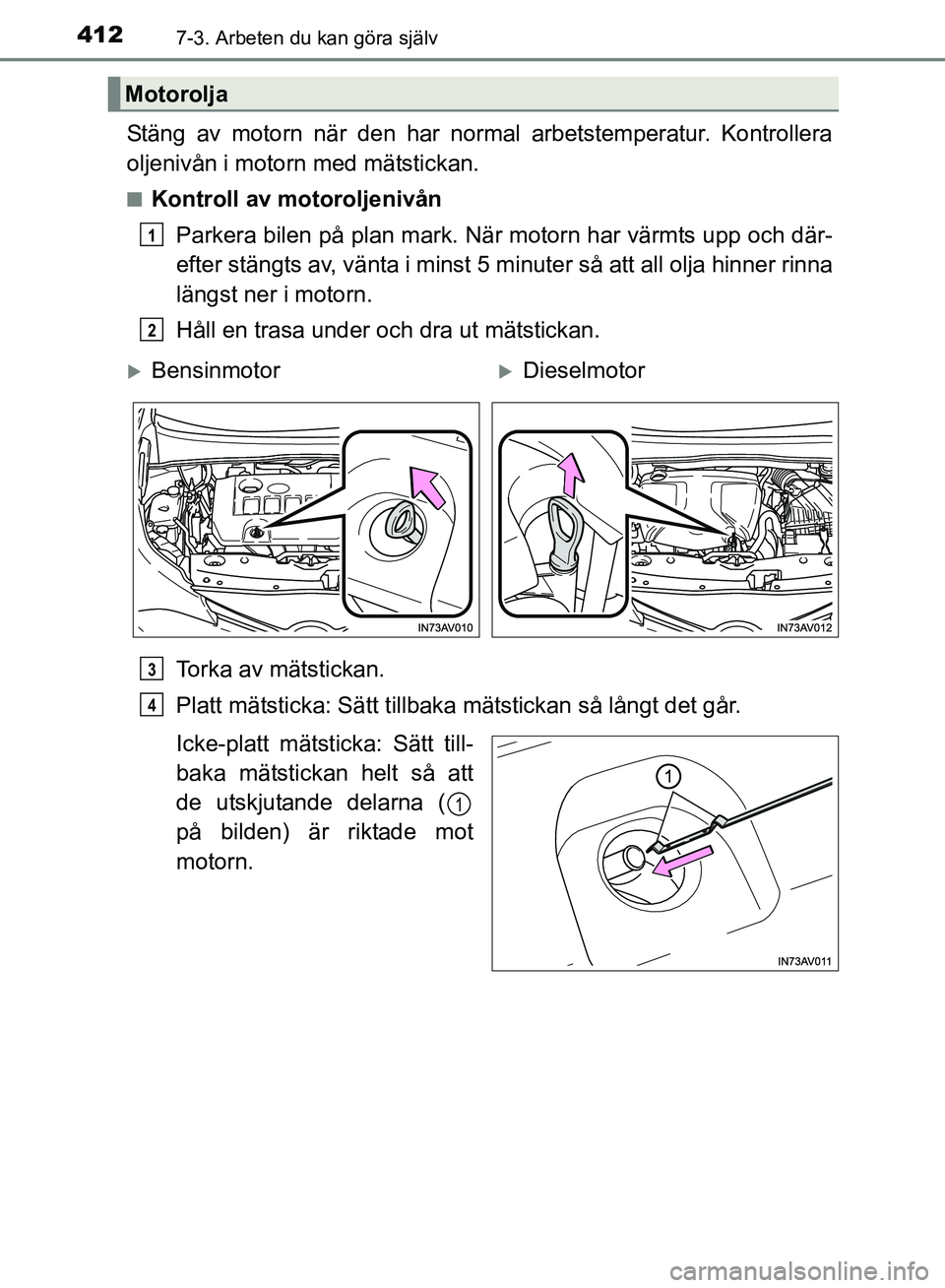

Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och där-
efter stängts av, vänta i minst 5 minuter så att all olja hinner rinna
längst ner i motorn.
Håll en trasa under och dra ut mätstickan.
Torka av mätstickan.
Platt mätsticka: Sätt tillbaka mätstickan så långt det går.
Icke-platt mätsticka: Sätt till-
baka mätstickan helt så att
de utskjutande delarna (
på bilden) är riktade mot
motorn.
Motorolja
1
2
BensinmotorDieselmotor
3
4
1
OM20C66SE_Avensis.book Page 412 Monday, October 3, 2016 11:03 AM

4137-3. Arbeten du kan göra själv
OM20C66SE
7
Underhåll och skötsel

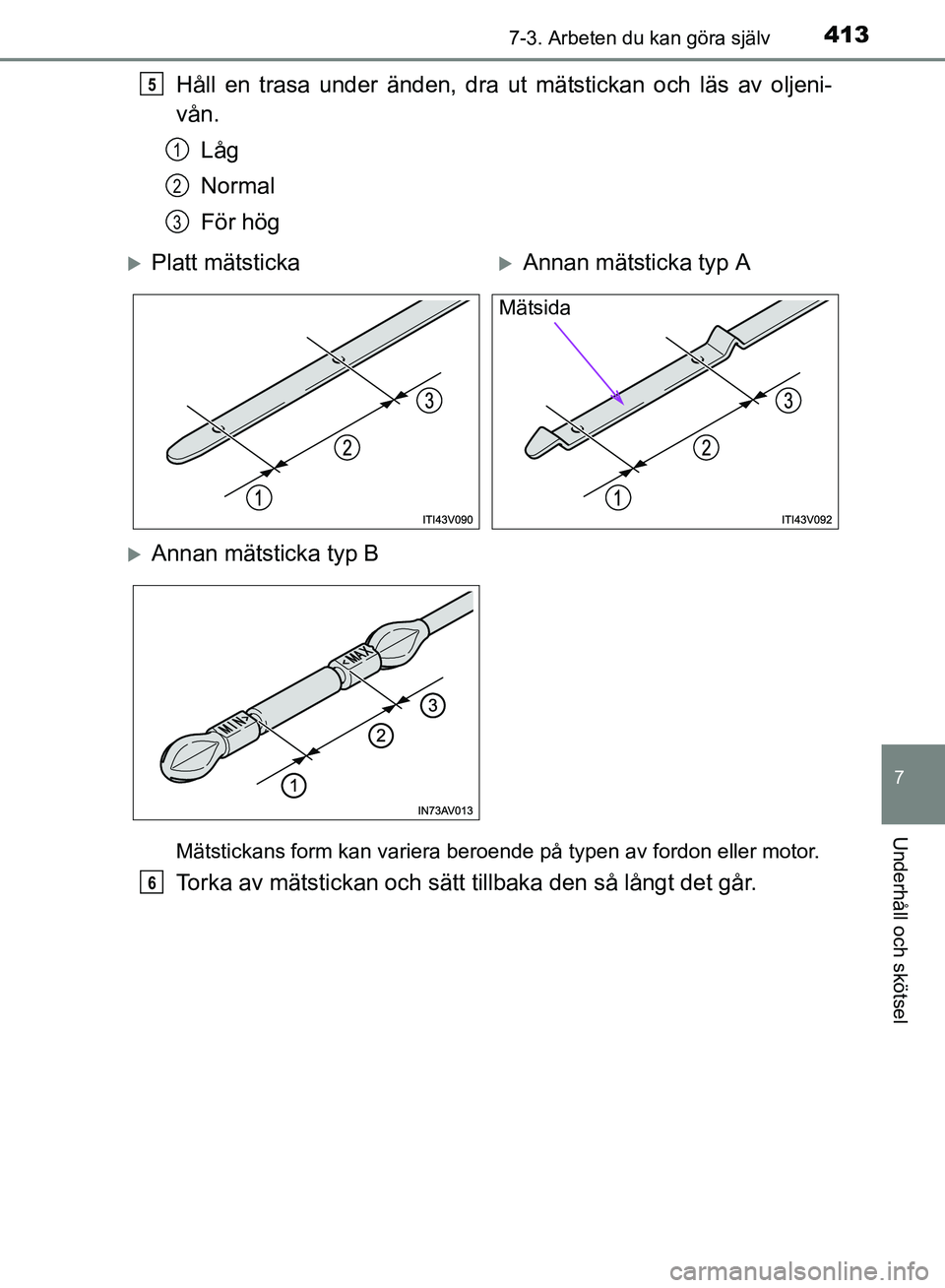

Håll en trasa under änden, dra ut mätstickan och läs av oljeni-
vån.Låg
Normal
För hög
Mätstickans form kan variera beroende på typen av fordon eller motor.
Torka av mätstickan och sätt tillbaka den så långt det går.
5
1
2
3
Platt mätstickaAnnan mätsticka typ A
Annan mätsticka typ B
Mätsida
6
OM20C66SE_Avensis.book Page 413 Monday, October 3, 2016 11:03 AM

4147-3. Arbeten du kan göra själv
OM20C66SEn

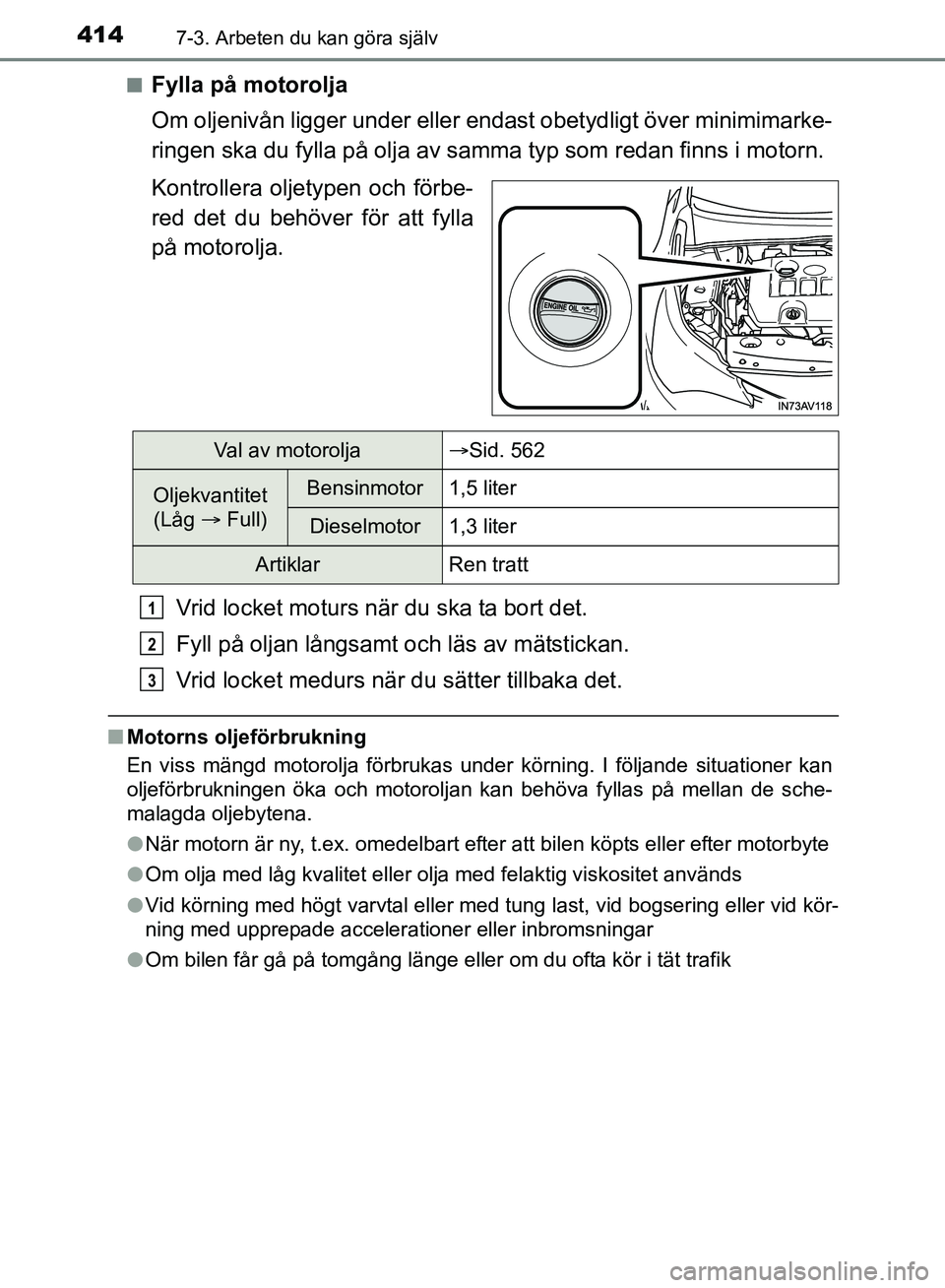

Fylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över minimimarke-
ringen ska du fylla på olja av samma typ som redan finns i motorn.
Kontrollera oljetypen och förbe-
red det du behöver för att fylla
på motorolja.
Vrid locket moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket medurs när du sätter tillbaka det.
nMotorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de sche-
malagda oljebytena.
lNär motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motorbyte
l Om olja med låg kvalitet eller olja med felaktig viskositet används
l Vid körning med högt varvtal eller med tung last, vid bogsering eller vid kör-
ning med upprepade accelerationer eller inbromsningar
l Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
Val av motorolja Sid. 562
Oljekvantitet
(Låg  Full)Bensinmotor 1,5 liter
Dieselmotor 1,3 liter
Artiklar Ren tratt
1
2
3
OM20C66SE_Avensis.book Page 414 Monday, October 3, 2016 11:03 AM

4157-3. Arbeten du kan göra själv
OM20C66SE
7
Underhåll och skötsel

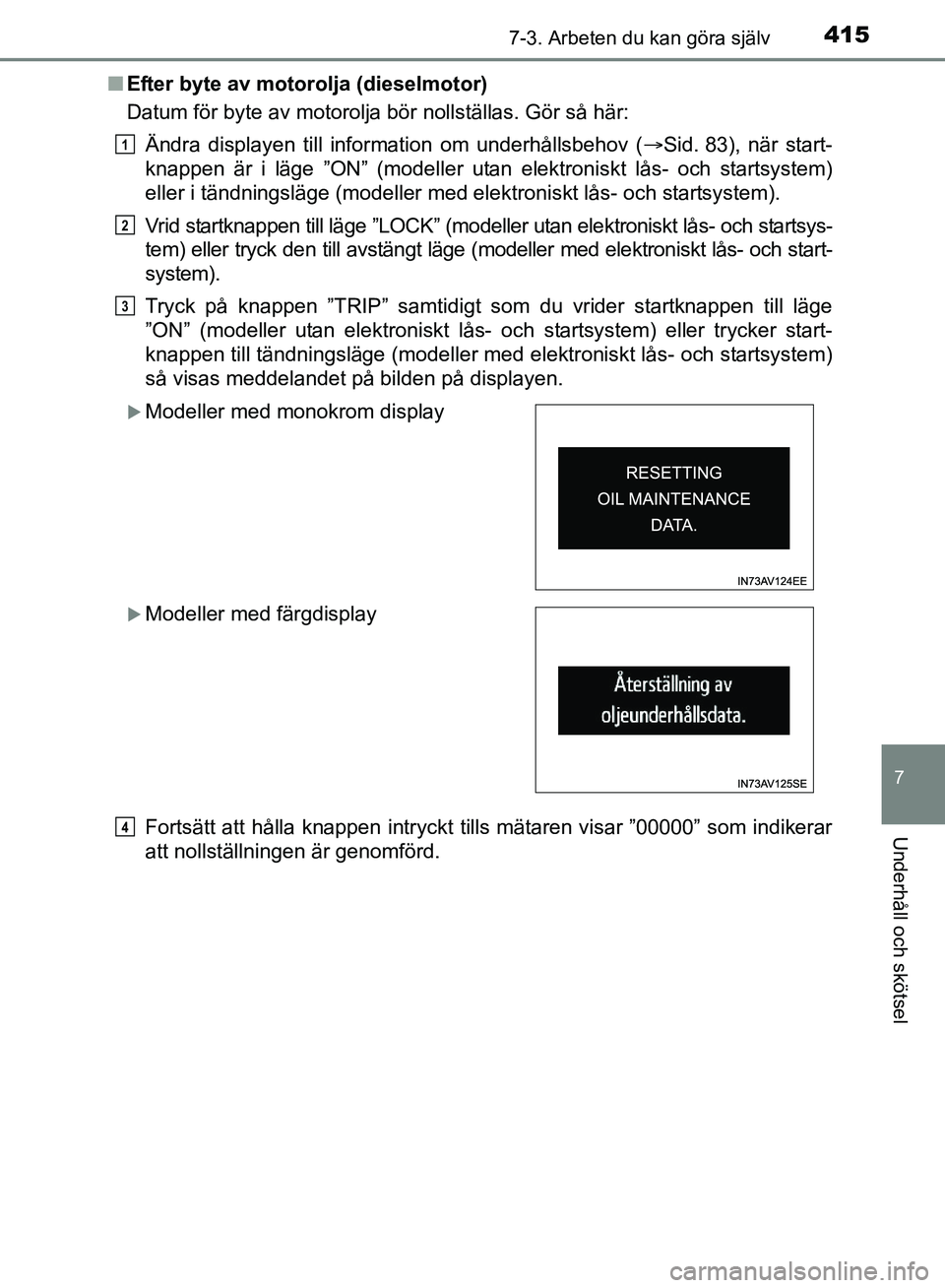

nEfter byte av motorolja (dieselmotor)
Datum för byte av motorolja bör nollställas. Gör så här:
Ändra displayen till information om underhållsbehov ( Sid. 83), när start-
knappen är i läge ”ON” (modeller utan elektroniskt lås- och startsystem)
eller i tändningsläge (modeller med elektroniskt lås- och startsystem).
Vrid startknappen till läge ”LOCK” (modeller utan elektroniskt lås- och startsys-
tem) eller tryck den till avstängt läge (m odeller med elektroniskt lås- och start-
system).
Tryck på knappen ”TRIP” samtidigt som du vrider startknappen till läge
”ON” (modeller utan elektroniskt lås- och startsystem) eller trycker start-
knappen till tändningsläge (modeller med elektroniskt lås- och startsystem)
så visas meddelandet på bilden på displayen.
Fortsätt att hålla knappen intryckt tills mätaren visar ”00000” som indikerar
att nollställningen är genomförd.
Modeller med monokrom display
Modeller med färgdisplay
1
2
3
4
OM20C66SE_Avensis.book Page 415 Monday, October 3, 2016 11:03 AM

4167-3. Arbeten du kan göra själv
OM20C66SE

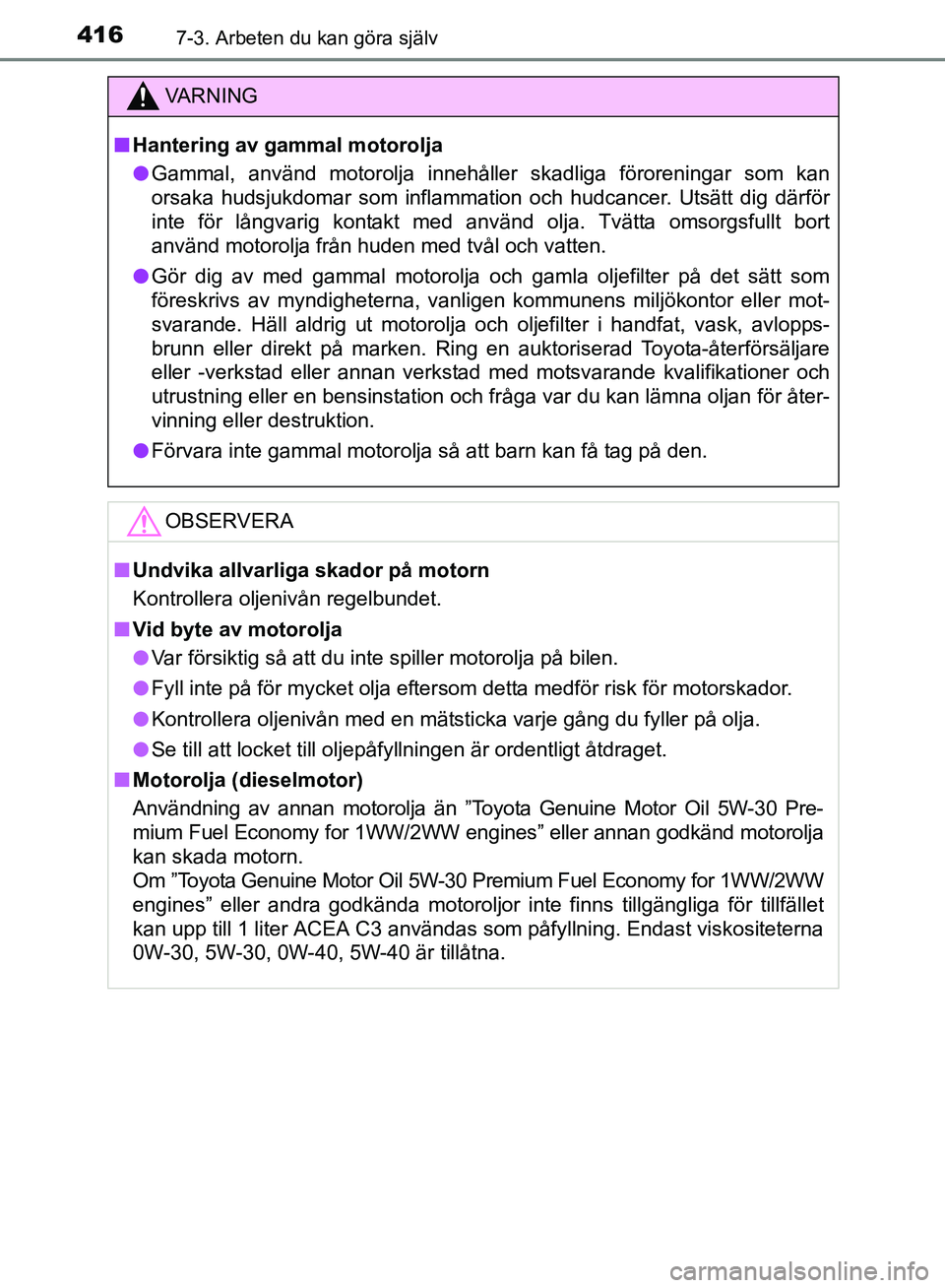

VA R N I N G
nHantering av gammal motorolja
l Gammal, använd motorolja innehåller skadliga föroreningar som kan
orsaka hudsjukdomar som inflammation och hudcancer. Utsätt dig därför
inte för långvarig kontakt med använd olja. Tvätta omsorgsfullt bort
använd motorolja från huden med tvål och vatten.
l Gör dig av med gammal motorolja och gamla oljefilter på det sätt som
föreskrivs av myndigheterna, vanligen kommunens miljökontor eller \
mot-
svarande. Häll aldrig ut motorolja och oljefilter i handfat, vask, avlopps-
brunn eller direkt på marken. Ring en auktoriserad Toyota-återförsäljare
eller -verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning eller en bensinstation och fråga var du kan lämna oljan för åter-
vinning eller destruktion.
l Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
nUndvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
n Vid byte av motorolja
l Var försiktig så att du inte spiller motorolja på bilen.
l Fyll inte på för mycket olja eftersom detta medför risk för motorskador.
l Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
l Se till att locket till oljepåfyllningen är ordentligt åtdraget.
n Motorolja (dieselmotor)
Användning av annan motorolja än ”Toyota Genuine Motor Oil 5W-30 Pre-
mium Fuel Economy for 1WW/2WW engines” eller annan godkänd motorolja
kan skada motorn.
Om ”Toyota Genuine Motor Oil 5W-3 0 Premium Fuel Economy for 1WW/2WW
engines” eller andra godkända motoroljor inte finns tillgängliga för tillfället
kan upp till 1 liter ACEA C3 användas som påfyllning. Endast viskositeterna
0W-30, 5W-30, 0W-40, 5W-40 är tillåtna.
OM20C66SE_Avensis.book Page 416 Monday, October 3, 2016 11:03 AM

4177-3. Arbeten du kan göra själv
OM20C66SE
7
Underhåll och skötsel

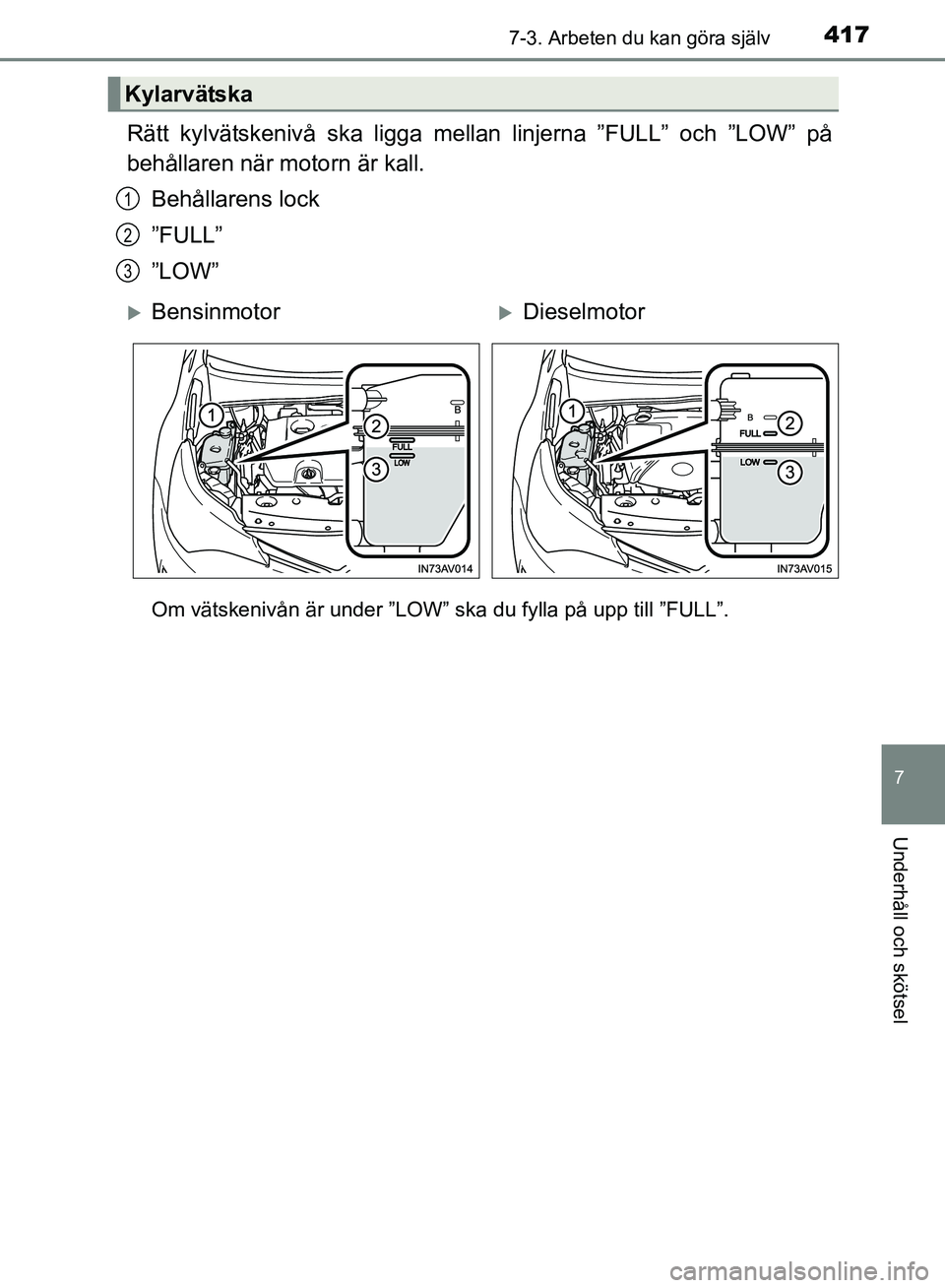

Rätt kylvätskenivå ska ligga mellan linjerna ”FULL” och ”LOW” på
behållaren när motorn är kall.Behållarens lock
”FULL”
”LOW”
Om vätskenivån är under ”LOW” ska du fylla på upp till ”FULL”.
Kylarvätska
1
2
3
BensinmotorDieselmotor
OM20C66SE_Avensis.book Page 417 Monday, October 3, 2016 11:03 AM

4187-3. Arbeten du kan göra själv
OM20C66SE

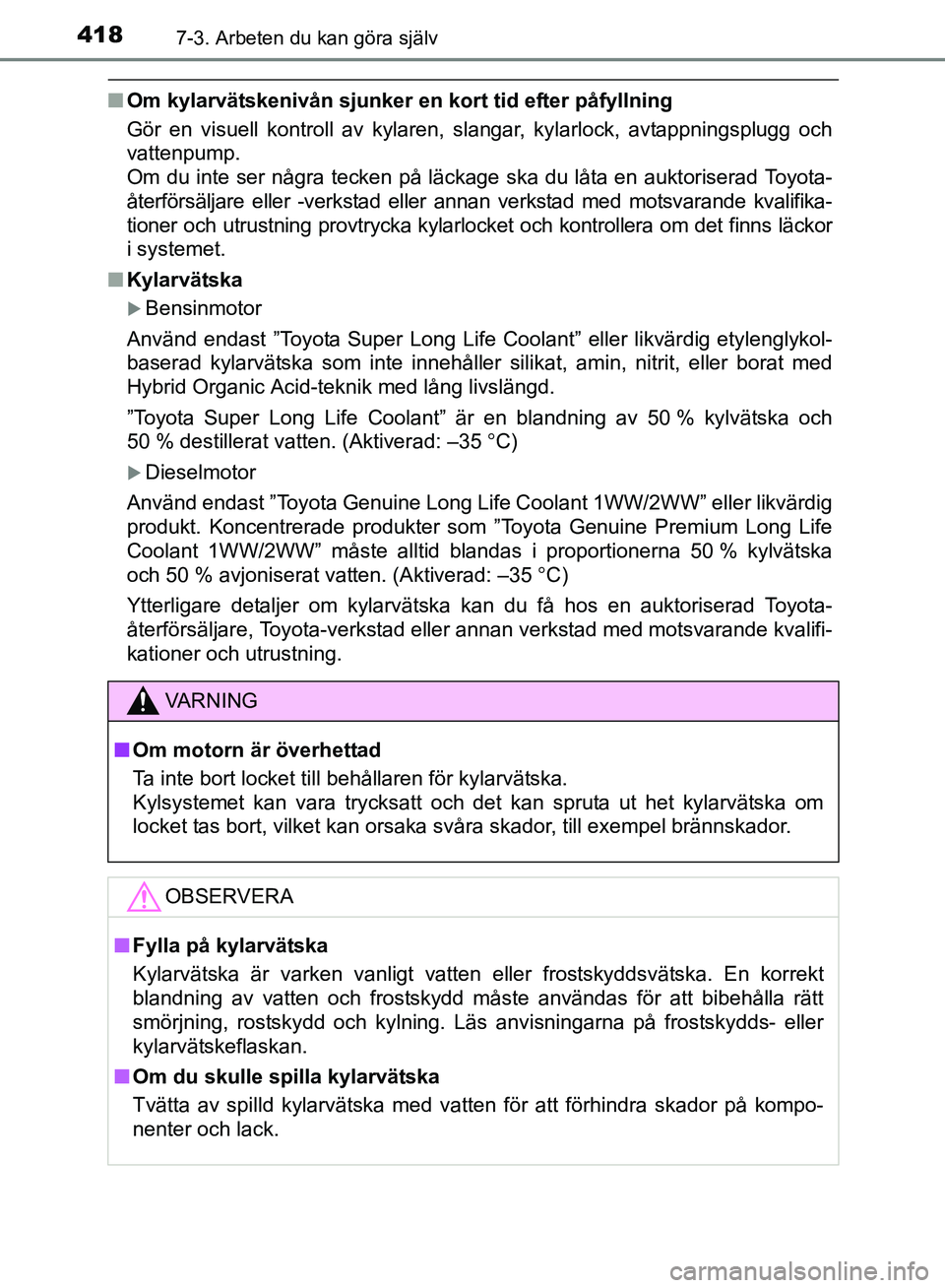

nOm kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylaren, slangar, kylarlock, avtappningsplugg och
vattenpump.
Om du inte ser några tecken på läckage ska du låta en auktoriserad Toyota-
återförsäljare eller -verkstad eller annan verkstad med motsvarande kvalifika-
tioner och utrustning provtrycka kylarl ocket och kontrollera om det finns läckor
i systemet.
n Kylarvätska
Bensinmotor
Använd endast ”Toyota Super Long Life Coolant” eller likvärdig etylenglykol-
baserad kylarvätska som inte innehåller silikat, amin, nitrit, eller borat med
Hybrid Organic Acid-teknik med lång livslängd.
”Toyota Super Long Life Coolant” är en blandning av 50 % kylvätska och
50 % destillerat vatten. (Aktiverad: –35 C)
Dieselmotor
Använd endast ”Toyota Genuine Long Life Coolant 1WW/2WW” eller likvärdig
produkt. Koncentrerade produkter som ”Toyota Genuine Premium Long Life
Coolant 1WW/2WW” måste alltid blandas i proportionerna 50 % kylvätska
och 50 % avjoniserat vatten. (Aktiverad: –35  C)
Ytterligare detaljer om kylarvätska kan du få hos en auktoriserad Toyota-
återförsäljare, Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
VA R N I N G
n Om motorn är överhettad
Ta inte bort locket till behållaren för kylarvätska.
Kylsystemet kan vara trycksatt och det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka svåra skador, till exempel brännskador.
OBSERVERA
nFylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
n Om du skulle spilla kylarvätska
Tvätta av spilld kylarvätska med vatten för att förhindra skador på kompo-
nenter och lack.
OM20C66SE_Avensis.book Page 418 Monday, October 3, 2016 11:03 AM

4197-3. Arbeten du kan göra själv
OM20C66SE
7
Underhåll och skötsel

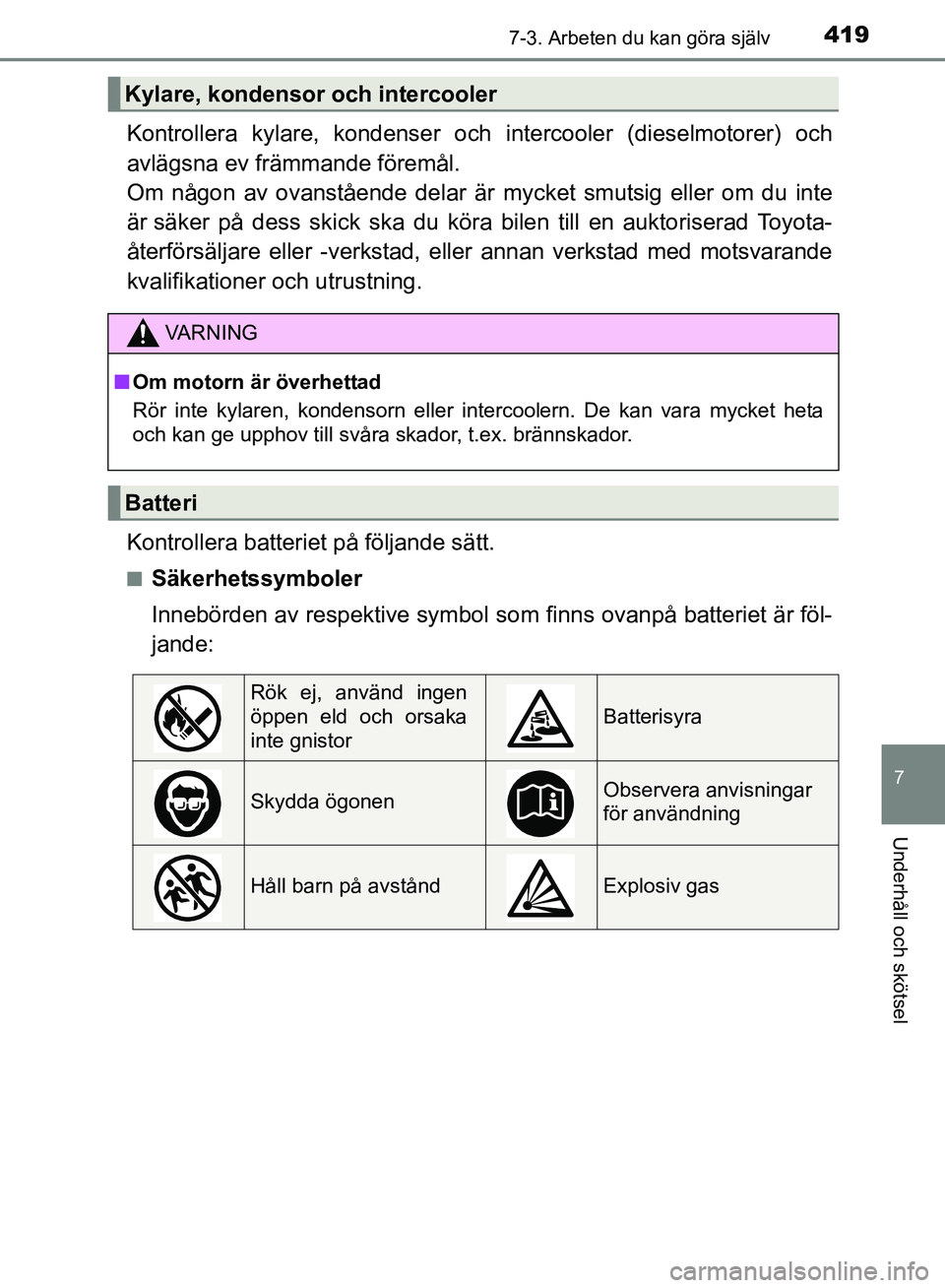

Kontrollera kylare, kondenser och intercooler (dieselmotorer) och
avlägsna ev främmande föremål.
Om någon av ovanstående delar är mycket smutsig eller om du inte
är säker på dess skick ska du köra bilen till en auktoriserad Toyota-
återförsäljare eller -verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
Kontrollera batteriet på följande sätt.
nSäkerhetssymboler
Innebörden av respektive symbol som finns ovanpå batteriet är föl-
jande:
Kylare, kondensor och intercooler
VA R N I N G
n Om motorn är överhettad
Rör inte kylaren, kondensorn eller intercoolern. De kan vara mycket heta
och kan ge upphov till svåra skador, t.ex. brännskador.
Batteri
Rök ej, använd ingen
öppen eld och orsaka
inte gnistor
Batterisyra
Skydda ögonenObservera anvisningar
för användning
Håll barn på avståndExplosiv gas
OM20C66SE_Avensis.book Page 419 Monday, October 3, 2016 11:03 AM

4207-3. Arbeten du kan göra själv
OM20C66SEn

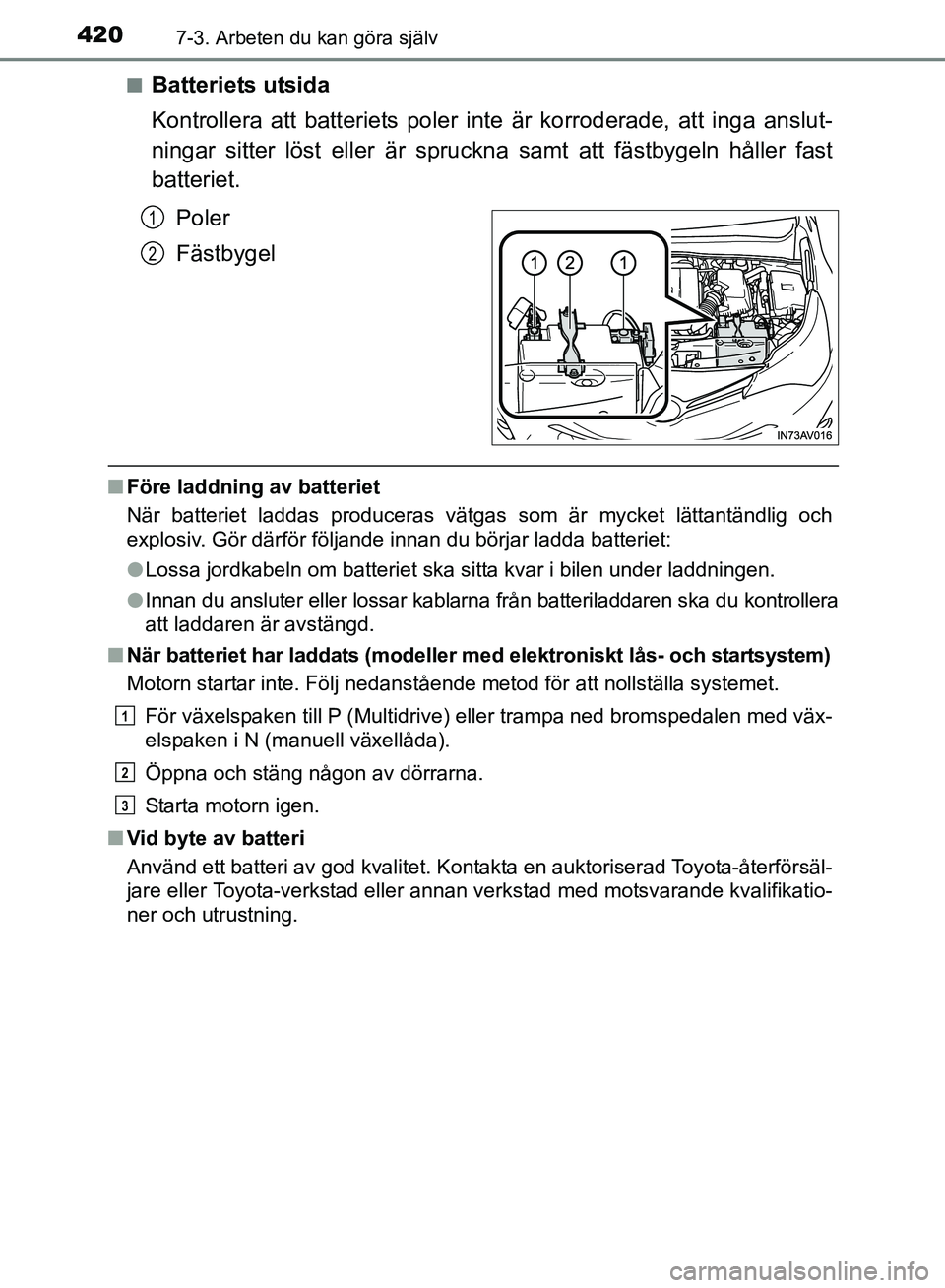

Batteriets utsida
Kontrollera att batteriets poler inte är korroderade, att inga anslut-
ningar sitter löst eller är spruckna samt att fästbygeln håller fast
batteriet.
Poler
Fästbygel
nFöre laddning av batteriet
När batteriet laddas produceras vätgas som är mycket lättantändlig och
explosiv. Gör därför följande innan du börjar ladda batteriet:
lLossa jordkabeln om batteriet ska sitta kvar i bilen under laddningen.
l Innan du ansluter eller lossar kablarna från batteriladdaren ska du kontrollera
att laddaren är avstängd.
n När batteriet har laddats (modeller med elektroniskt lås- och startsystem)
Motorn startar inte. Följ nedanstående metod för att nollställa systemet\
.
För växelspaken till P (Multidrive) eller trampa ned bromspedalen med väx-
elspaken i N (manuell växellåda).
Öppna och stäng någon av dörrarna.
Starta motorn igen.
n Vid byte av batteri
Använd ett batteri av god kvalitet. Kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning.
1
2
1
2
3
