Page 441 of 607

4417-3. Arbeten du kan göra själv
OM20C66SE
7
Underhåll och skötsel

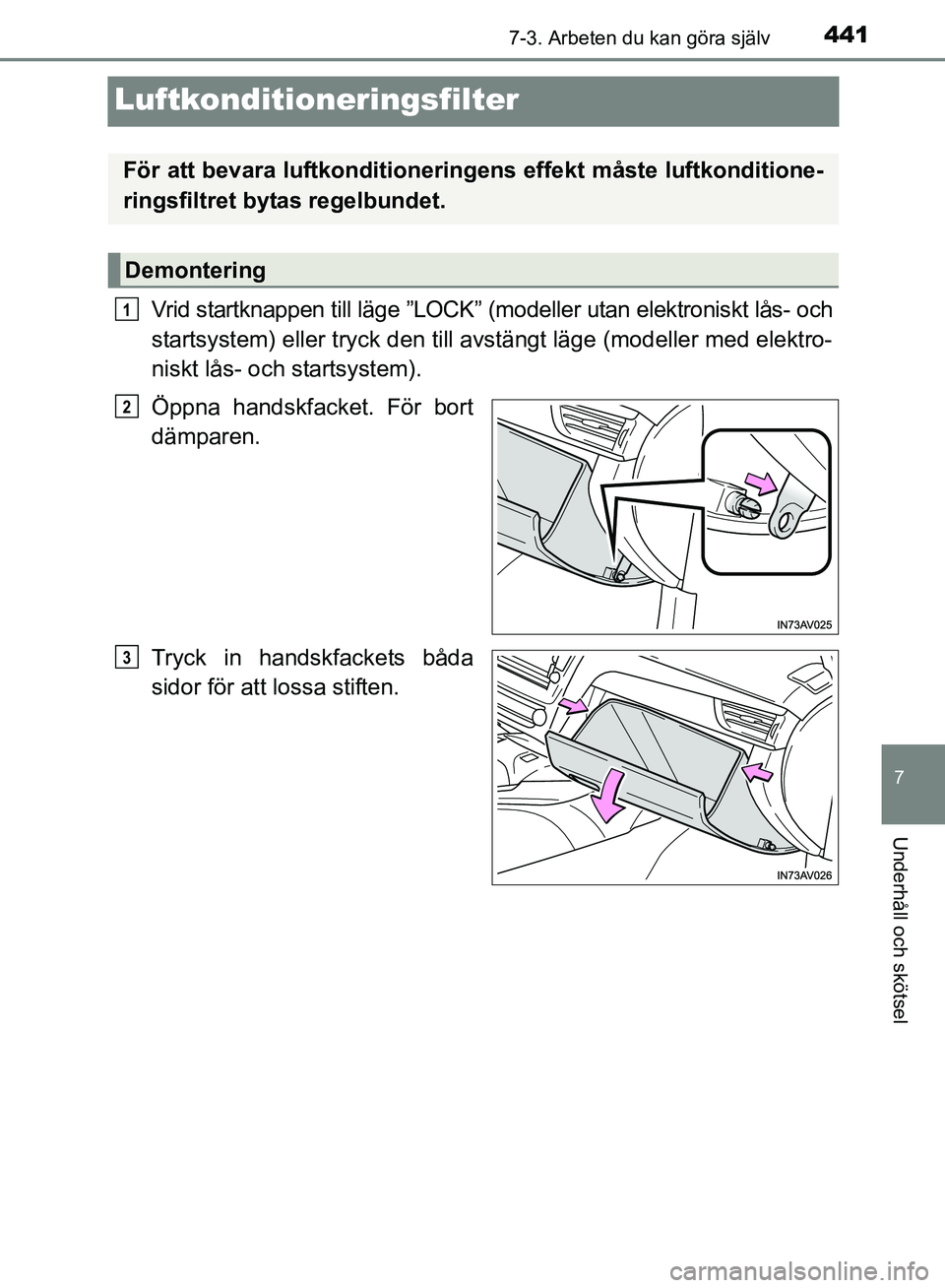

Luftkonditioneringsfilter
Vrid startknappen till läge ”LOCK” (modeller utan elektroniskt lås- och
startsystem) eller tryck den till avstängt läge (modeller med elektro-
niskt lås- och startsystem).
Öppna handskfacket. För bort
dämparen.
Tryck in handskfackets båda
sidor för att lossa stiften.
För att bevara luftkonditioneringe ns effekt måste luftkonditione-
ringsfiltret bytas regelbundet.
Demontering
1
2
3
OM20C66SE_Avensis.book Page 441 Monday, October 3, 2016 11:03 AM
Page 442 of 607

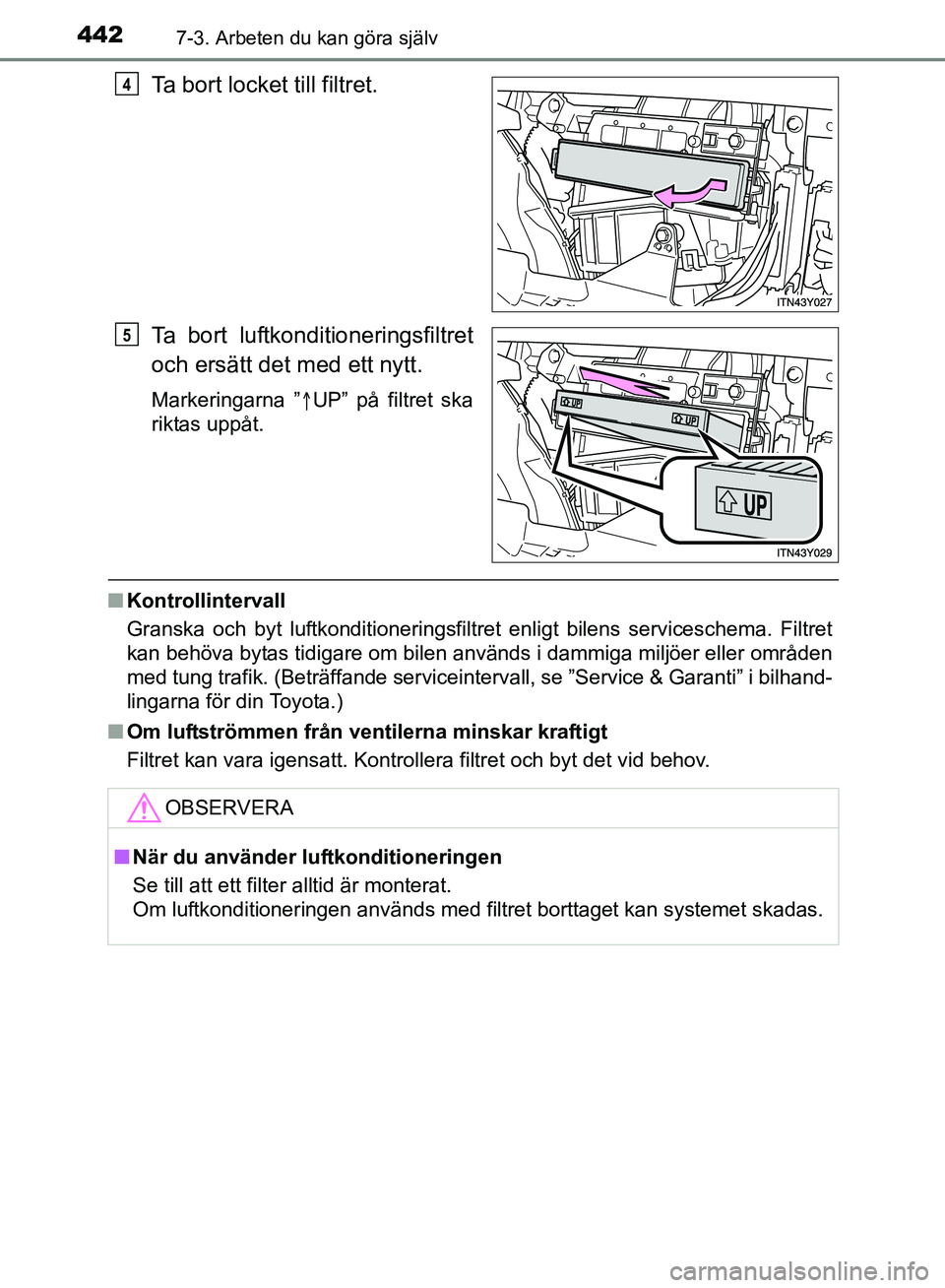

4427-3. Arbeten du kan göra själv
OM20C66SE
Ta bort locket till filtret.
Ta bort luftkonditioneringsfiltret
och ersätt det med ett nytt.
Markeringarna ”UP” på filtret ska
riktas uppåt.
n Kontrollintervall
Granska och byt luftkonditioneringsfiltret enligt bilens serviceschema. Filtret
kan behöva bytas tidigare om bilen används i dammiga miljöer eller områden
med tung trafik. (Beträffande serviceintervall, se ”Service & Garanti” i bilhand-
lingarna för din Toyota.)
n Om luftströmmen från ven tilerna minskar kraftigt
Filtret kan vara igensatt. Kontrollera filtret och byt det vid behov.
4
5
OBSERVERA
n När du använder luftkonditioneringen
Se till att ett filter alltid är monterat.
Om luftkonditioneringen används med filtret borttaget kan systemet skadas.
OM20C66SE_Avensis.book Page 442 Monday, October 3, 2016 11:03 AM
Page 443 of 607

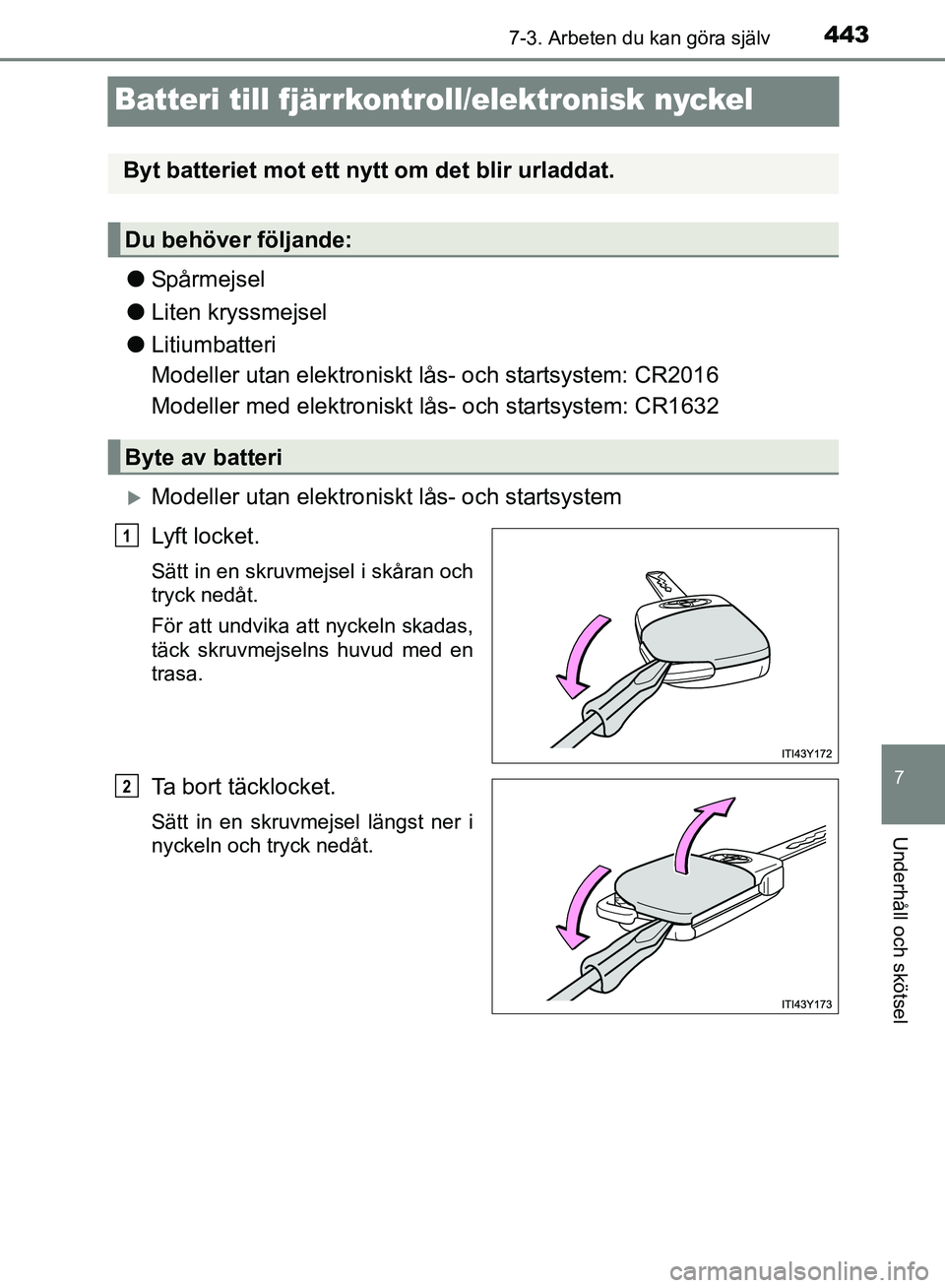

4437-3. Arbeten du kan göra själv
OM20C66SE
7
Underhåll och skötsel
Batteri till fjärrkontroll/elektronisk nyckel
lSpårmejsel
l Liten kryssmejsel
l Litiumbatteri
Modeller utan elektroniskt lås- och startsystem: CR2016
Modeller med elektroniskt lås- och startsystem: CR1632
Modeller utan elektroniskt lås- och startsystem
Lyft locket.
Sätt in en skruvmejsel i skåran och
tryck nedåt.
För att undvika att nyckeln skadas,
täck skruvmejselns huvud med en
trasa.
Ta bort täcklocket.
Sätt in en skruvmejsel längst ner i
nyckeln och tryck nedåt.
Byt batteriet mot ett nytt om det blir urladdat.
Du behöver följande:
Byte av batteri
1
2
OM20C66SE_Avensis.book Page 443 Monday, October 3, 2016 11:03 AM
Page 444 of 607

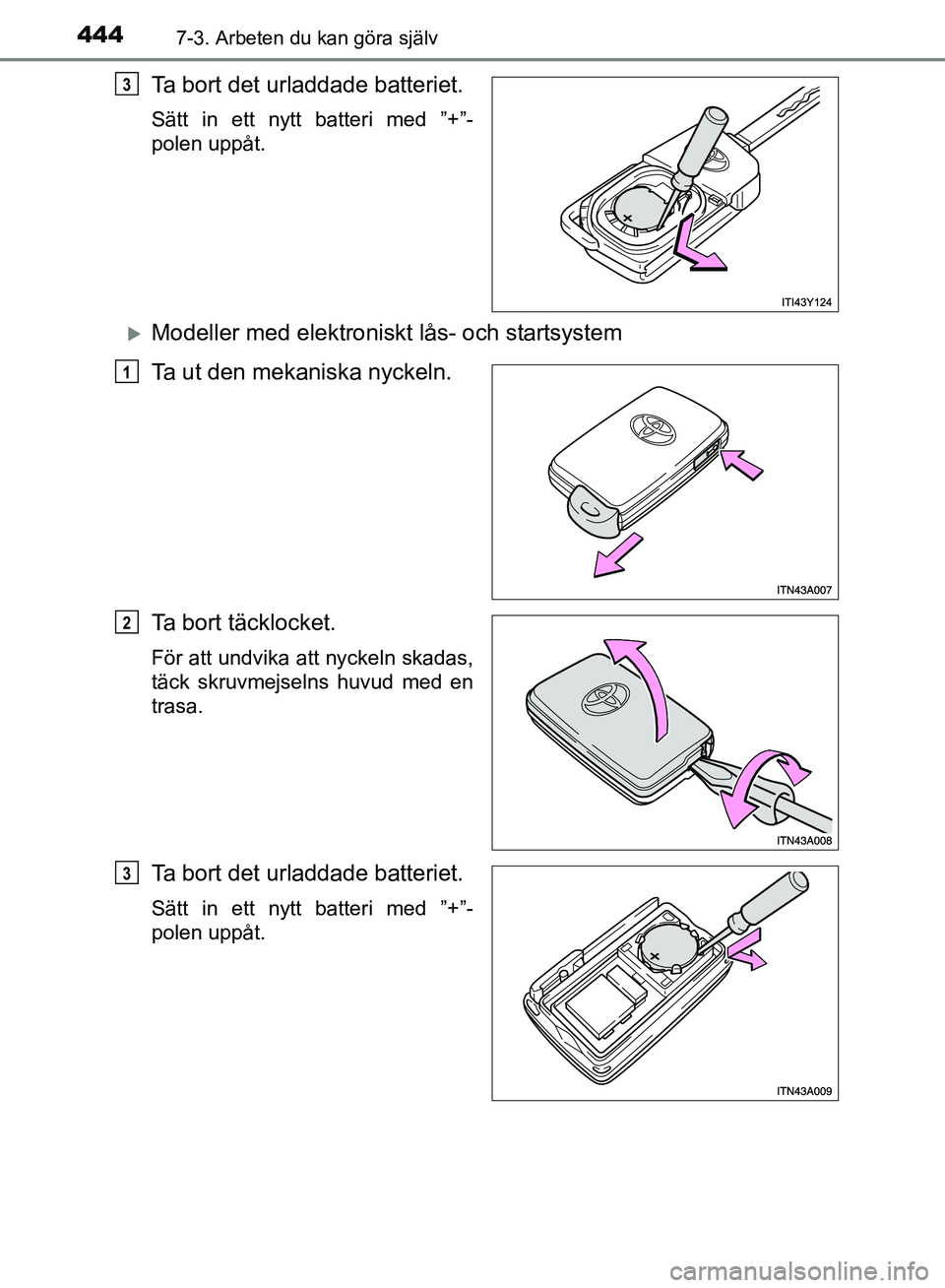

4447-3. Arbeten du kan göra själv
OM20C66SE
Ta bort det urladdade batteriet.
Sätt in ett nytt batteri med ”+”-
polen uppåt.
Modeller med elektroniskt lås- och startsystem
Ta ut den mekaniska nyckeln.
Ta bort täcklocket.
För att undvika att nyckeln skadas,
täck skruvmejselns huvud med en
trasa.
Ta bort det urladdade batteriet.
Sätt in ett nytt batteri med ”+”-
polen uppåt.
3
1
2
3
OM20C66SE_Avensis.book Page 444 Monday, October 3, 2016 11:03 AM
Page 445 of 607

4457-3. Arbeten du kan göra själv
OM20C66SE
7
Underhåll och skötsel

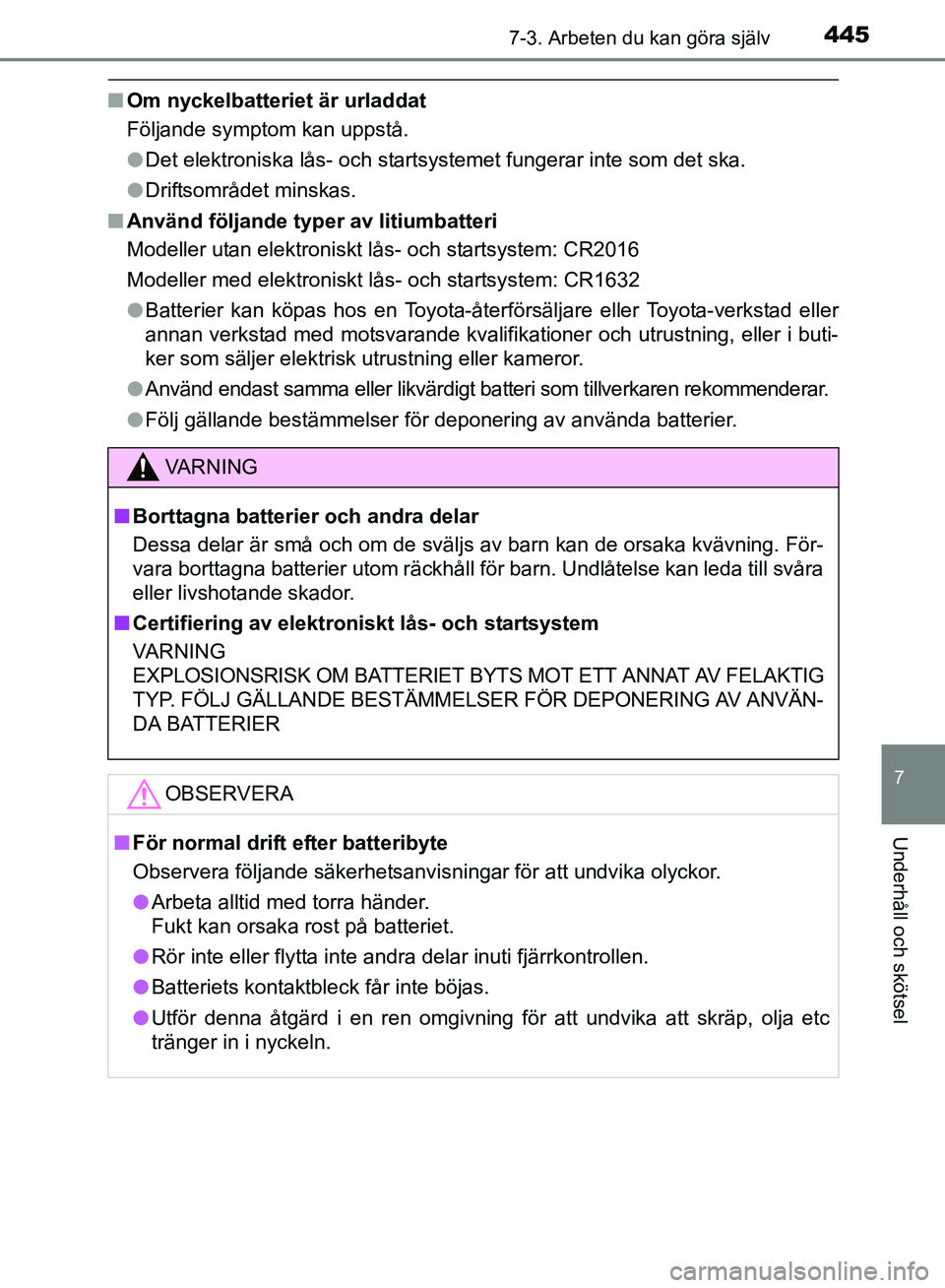

nOm nyckelbatteriet är urladdat
Följande symptom kan uppstå.
lDet elektroniska lås- och startsystemet fungerar inte som det ska.
l Driftsområdet minskas.
n Använd följande typer av litiumbatteri
Modeller utan elektroniskt lås- och startsystem: CR2016
Modeller med elektroniskt lås- och startsystem: CR1632
lBatterier kan köpas hos en Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning, eller i buti-
ker som säljer elektrisk utrustning eller kameror.
l Använd endast samma eller likvärdigt batteri som tillverkaren rekommenderar.
l Följ gällande bestämmelser för deponering av använda batterier.
VA R N I N G
nBorttagna batterier och andra delar
Dessa delar är små och om de sväljs av barn kan de orsaka kvävning. För-
vara borttagna batterier utom räckhåll för barn. Undlåtelse kan leda till svåra
eller livshotande skador.
n Certifiering av elektroniskt lås- och startsystem
VARNING
EXPLOSIONSRISK OM BATTERIET BYTS MOT ETT ANNAT AV FELAKTIG
TYP. FÖLJ GÄLLANDE BESTÄMMELSER FÖR DEPONERING AV ANVÄN-
DA BATTERIER
OBSERVERA
nFör normal drift efter batteribyte
Observera följande säkerhetsanvisningar för att undvika olyckor.
l Arbeta alltid med torra händer.
Fukt kan orsaka rost på batteriet.
l Rör inte eller flytta inte andra delar inuti fjärrkontrollen.
l Batteriets kontaktbleck får inte böjas.
l Utför denna åtgärd i en ren omgivning för att undvika att skräp, olja etc
tränger in i nyckeln.
OM20C66SE_Avensis.book Page 445 Monday, October 3, 2016 11:03 AM
Page 446 of 607

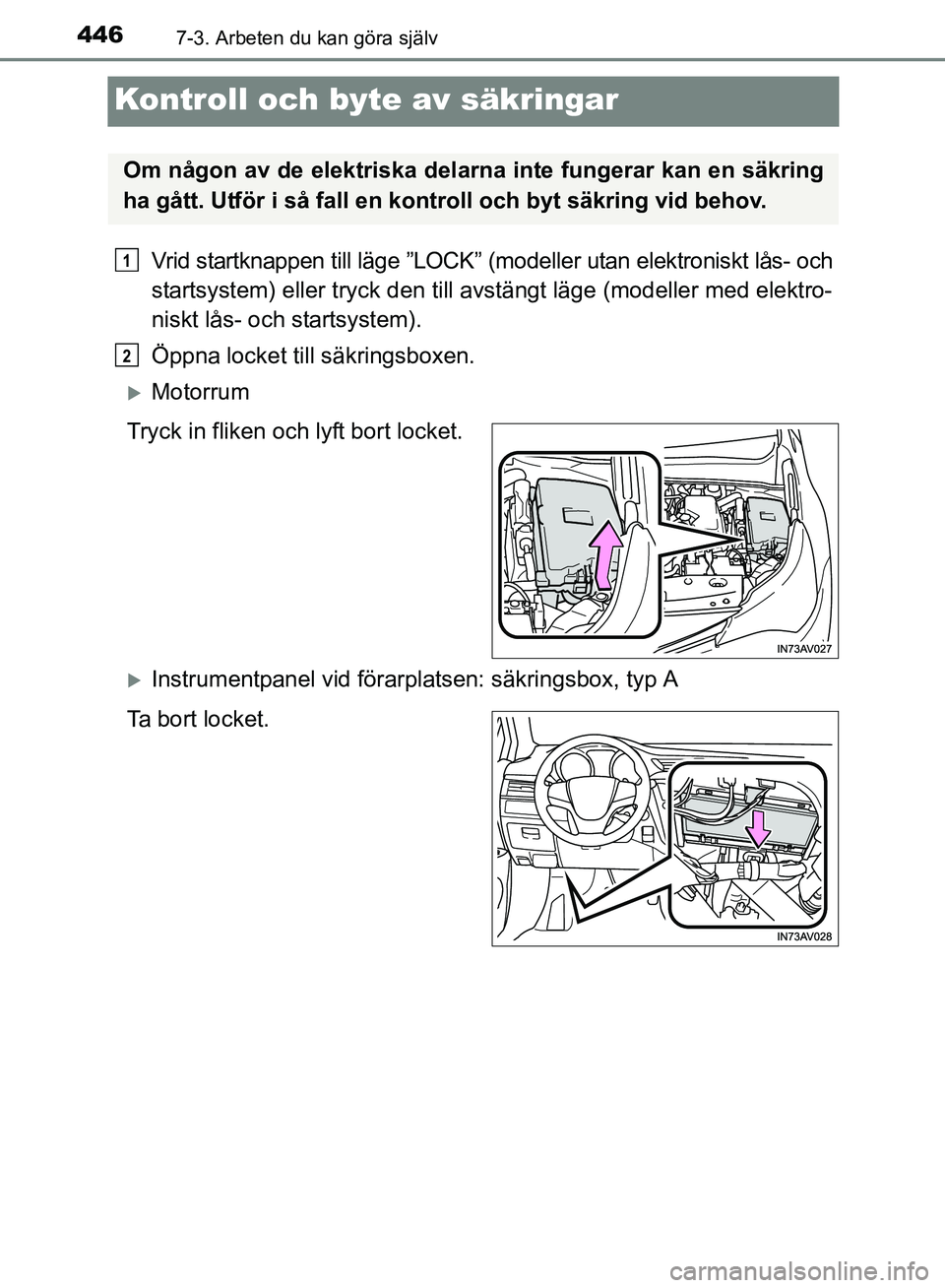

4467-3. Arbeten du kan göra själv
OM20C66SE
Kontroll och byte av säkringar
Vrid startknappen till läge ”LOCK” (modeller utan elektroniskt lås- och
startsystem) eller tryck den till avstängt läge (modeller med elektro-
niskt lås- och startsystem).
Öppna locket till säkringsboxen.
Motorrum
Tryck in fliken och lyft bort locket.
Instrumentpanel vid förarplatsen: säkringsbox, typ A
Ta bort locket.
Om någon av de elektriska delarn a inte fungerar kan en säkring
ha gått. Utför i så fall en k ontroll och byt säkring vid behov.
1
2
OM20C66SE_Avensis.book Page 446 Monday, October 3, 2016 11:03 AM
Page 447 of 607

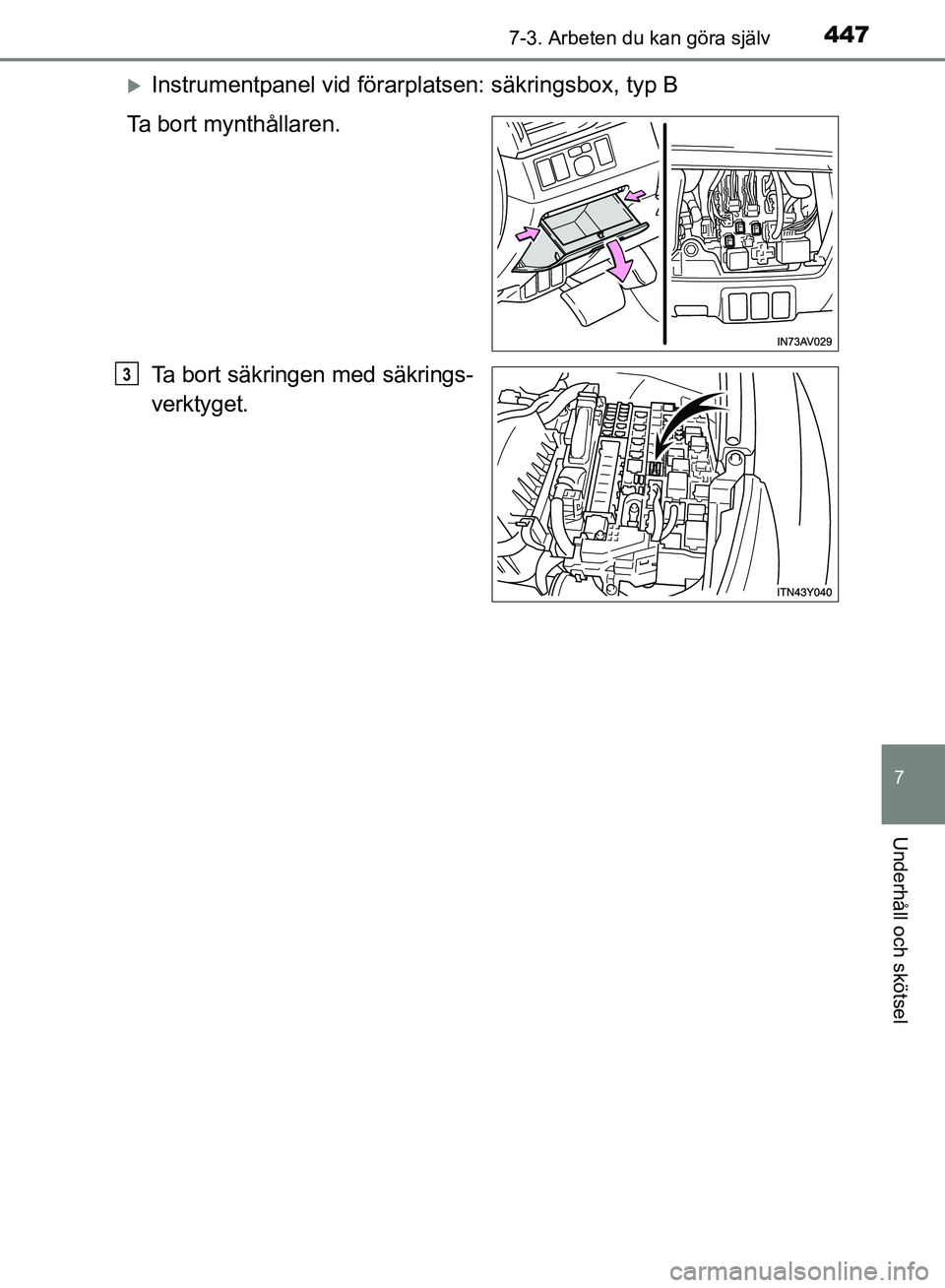

4477-3. Arbeten du kan göra själv
OM20C66SE
7
Underhåll och skötsel
Instrumentpanel vid förarplatsen: säkringsbox, typ B
Ta bort mynthållaren.
Ta bort säkringen med säkrings-
verktyget.
3
OM20C66SE_Avensis.book Page 447 Monday, October 3, 2016 11:03 AM
Page 448 of 607

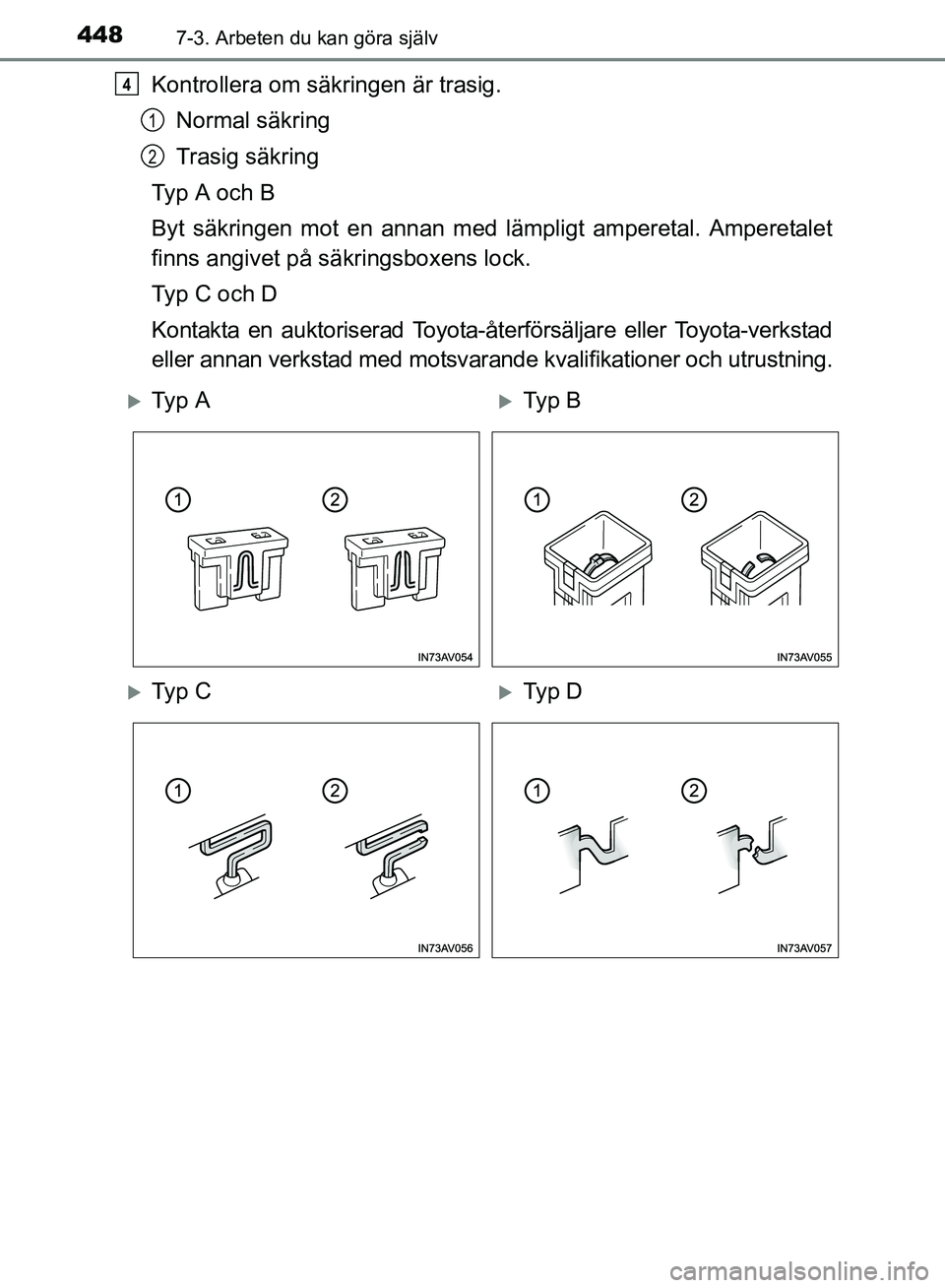

4487-3. Arbeten du kan göra själv
OM20C66SE
Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Typ A och B
Byt säkringen mot en annan med lämpligt amperetal. Amperetalet
finns angivet på sä kringsboxens lock.
Typ C och D
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning.4
1
2
Ty p ATy p B
Ty p CTy p D
OM20C66SE_Avensis.book Page 448 Monday, October 3, 2016 11:03 AM
Page 449 of 607

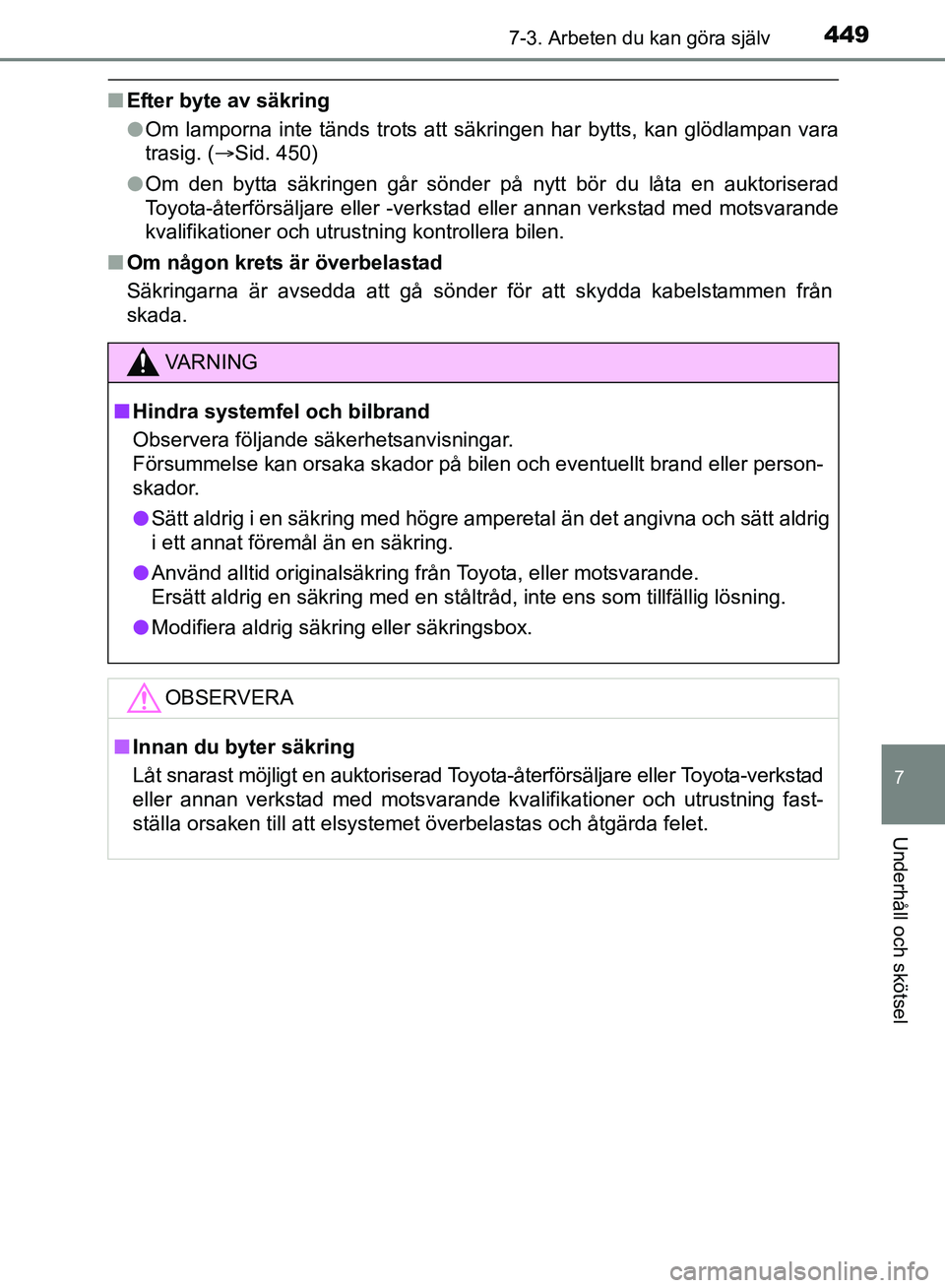

4497-3. Arbeten du kan göra själv
OM20C66SE
7
Underhåll och skötsel
nEfter byte av säkring
lOm lamporna inte tänds trots att säkringen har bytts, kan glödlampan vara
trasig. ( Sid. 450)
l Om den bytta säkringen går sönder på nytt bör du låta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
VA R N I N G
n Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkring eller säkringsbox.
OBSERVERA
nInnan du byter säkring
Låt snarast möjligt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning fast-
ställa orsaken till att elsystemet överbelastas och åtgärda felet.
OM20C66SE_Avensis.book Page 449 Monday, October 3, 2016 11:03 AM
Page 450 of 607

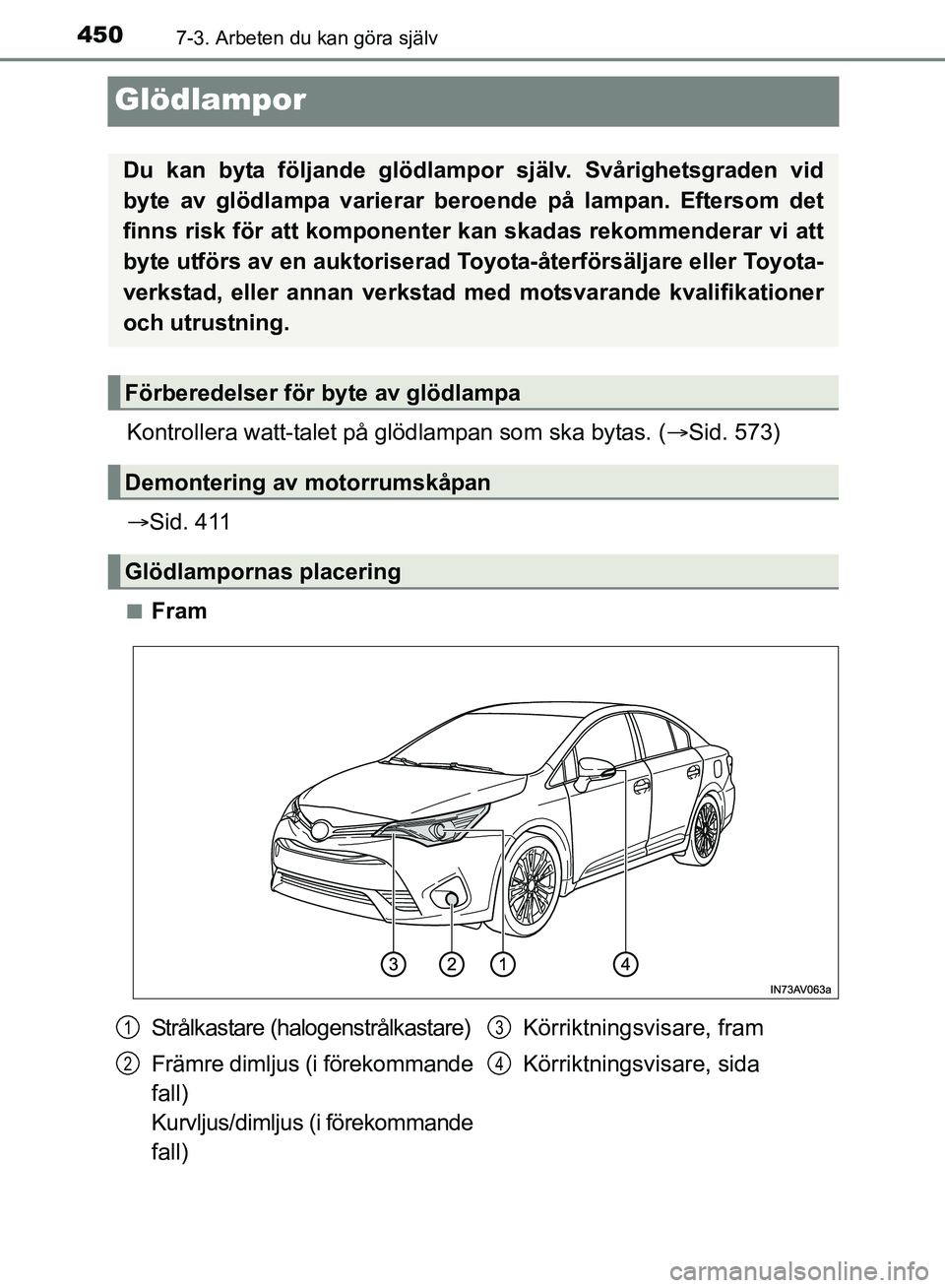

4507-3. Arbeten du kan göra själv
OM20C66SE
Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (Sid. 573)
Sid. 411
nFram
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar bero ende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
Demontering av motorrumskåpan
Glödlampornas placering
Strålkastare (halogenstrålkastare)
Främre dimljus (i förekommande
fall)
Kurvljus/dimljus (i förekommande
fall) Körriktningsvisare, fram
Körriktningsvisare, sida1
2
3
4
OM20C66SE_Avensis.book Page 450 Monday, October 3, 2016 11:03 AM
