TOYOTA AVENSIS 2017 Bruksanvisningar (in Swedish)

4517-3. Arbeten du kan göra själv
OM20C66SE
7
Underhåll och skötsel

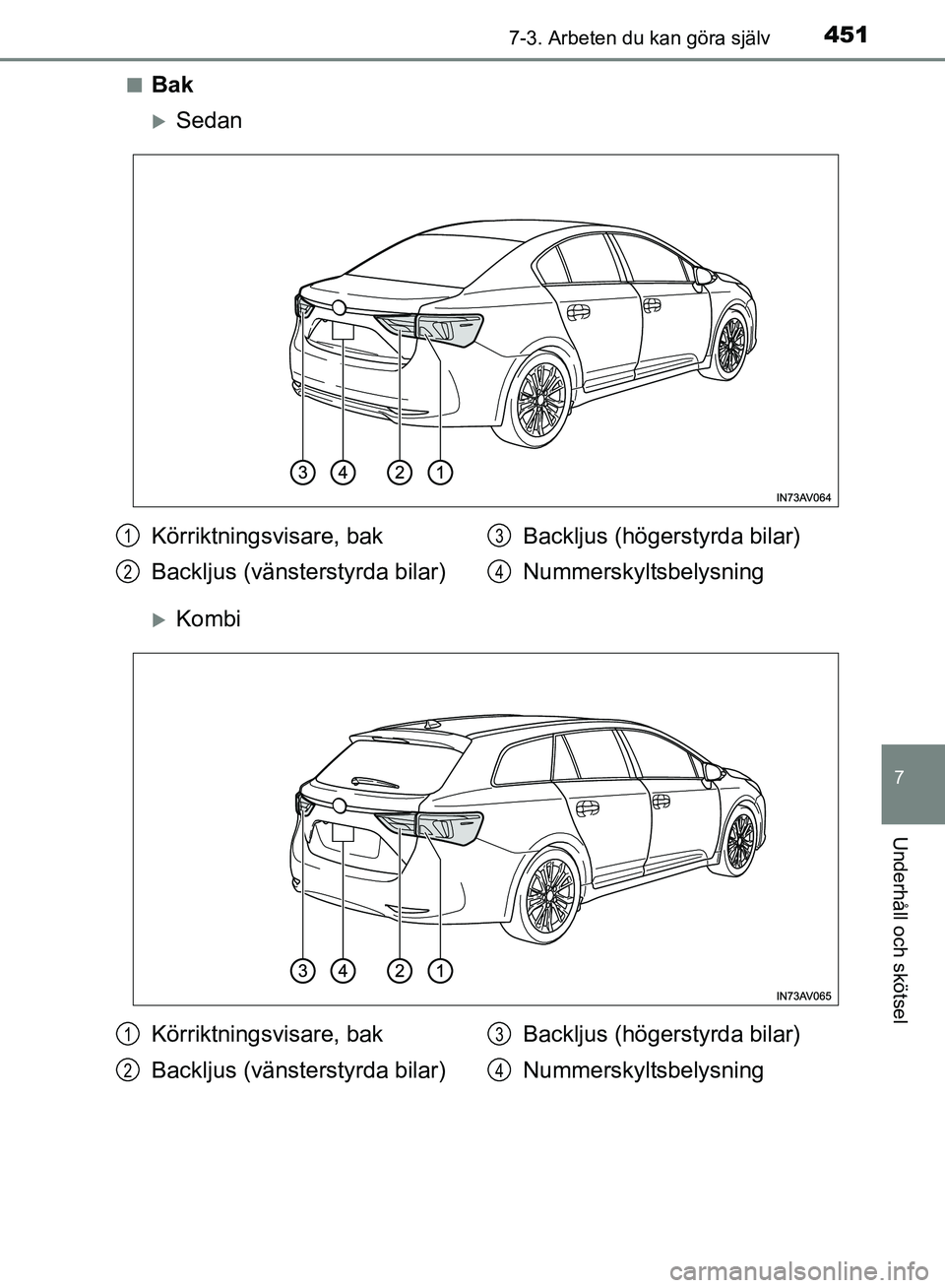

nBak
Sedan
Kombi
Körriktningsvisare, bak
Backljus (vänsterstyrda bilar)Backljus (högerstyrda bilar)
Nummerskyltsbelysning1
2
3
4
Körriktningsvisare, bak
Backljus (vänsterstyrda bilar)Backljus (högerstyrda bilar)
Nummerskyltsbelysning1
2
3
4
OM20C66SE_Avensis.book Page 451 Monday, October 3, 2016 11:03 AM

4527-3. Arbeten du kan göra själv
OM20C66SEn

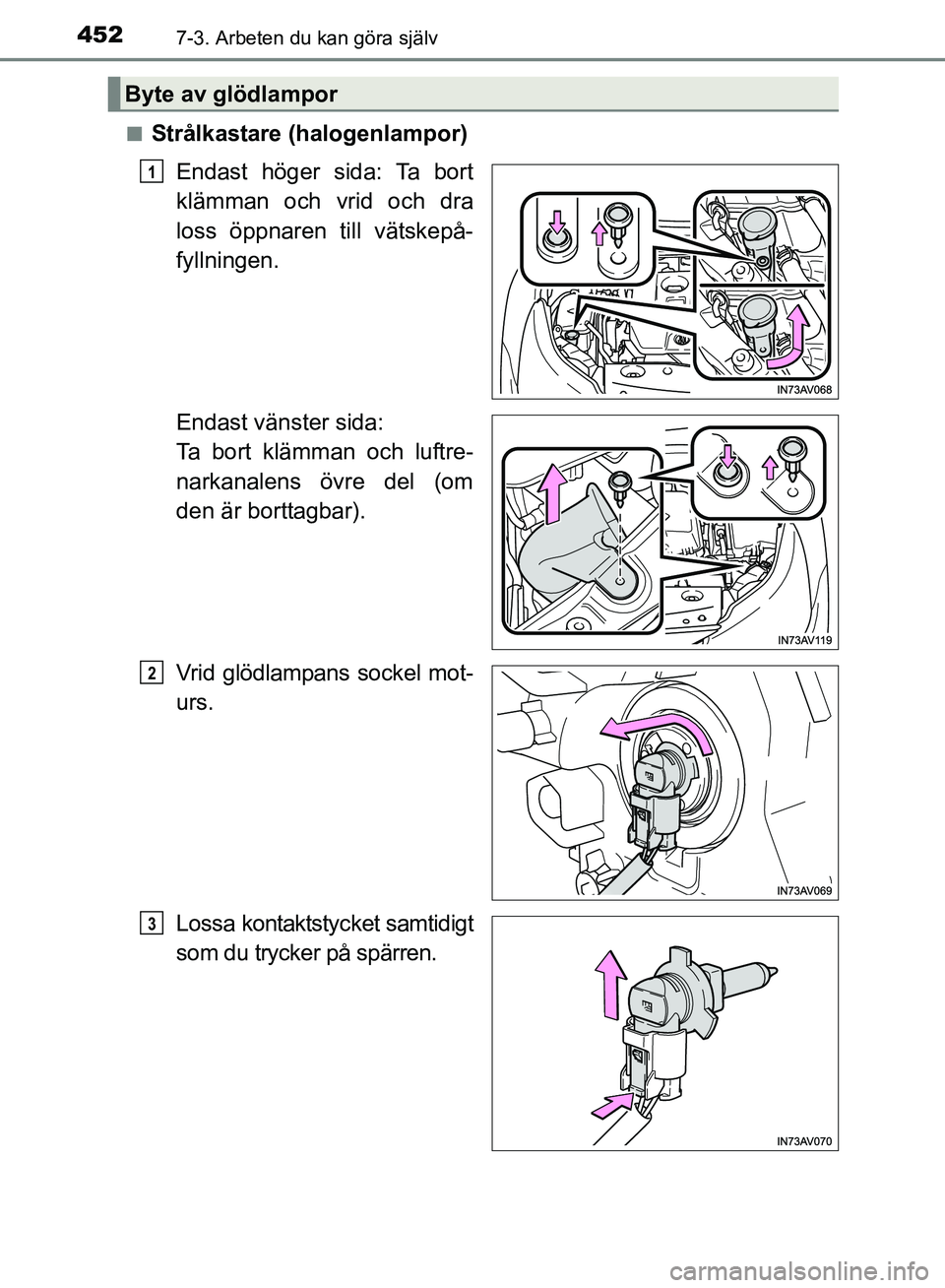

Strålkastare (halogenlampor)
Endast höger sida: Ta bort
klämman och vrid och dra
loss öppnaren till vätskepå-
fyllningen.
Endast vänster sida:
Ta bort klämman och luftre-
narkanalens övre del (om
den är borttagbar).
Vrid glödlampans sockel mot-
urs.
Lossa kontaktstycket samtidigt
som du trycker på spärren.
Byte av glödlampor
1
2
3
OM20C66SE_Avensis.book Page 452 Monday, October 3, 2016 11:03 AM

4537-3. Arbeten du kan göra själv
OM20C66SE
7
Underhåll och skötsel

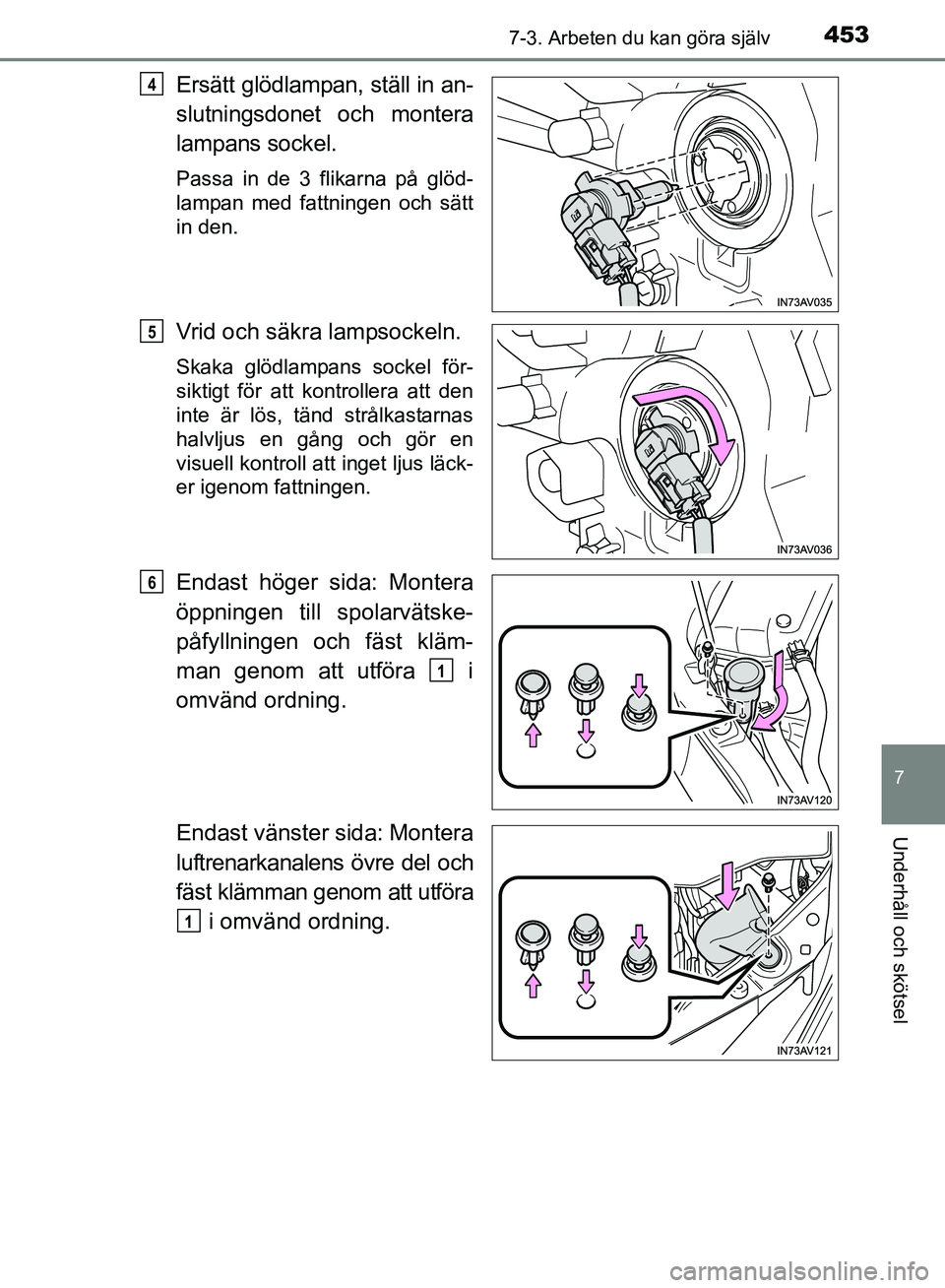

Ersätt glödlampan, ställ in an-
slutningsdonet och montera
lampans sockel.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid och säkra lampsockeln.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd strålkastarnas
halvljus en gång och gör en
visuell kontroll att inget ljus läck-
er igenom fattningen.
Endast höger sida: Montera
öppningen till spolarvätske-
påfyllningen och fäst kläm-
man genom att utföra i
omvänd ordning.
Endast vänster sida: Montera
luftrenarkanalens övre del och
fäst klämman genom att utföra i omvänd ordning.
4
5
6
1
1
OM20C66SE_Avensis.book Page 453 Monday, October 3, 2016 11:03 AM

4547-3. Arbeten du kan göra själv
OM20C66SEn

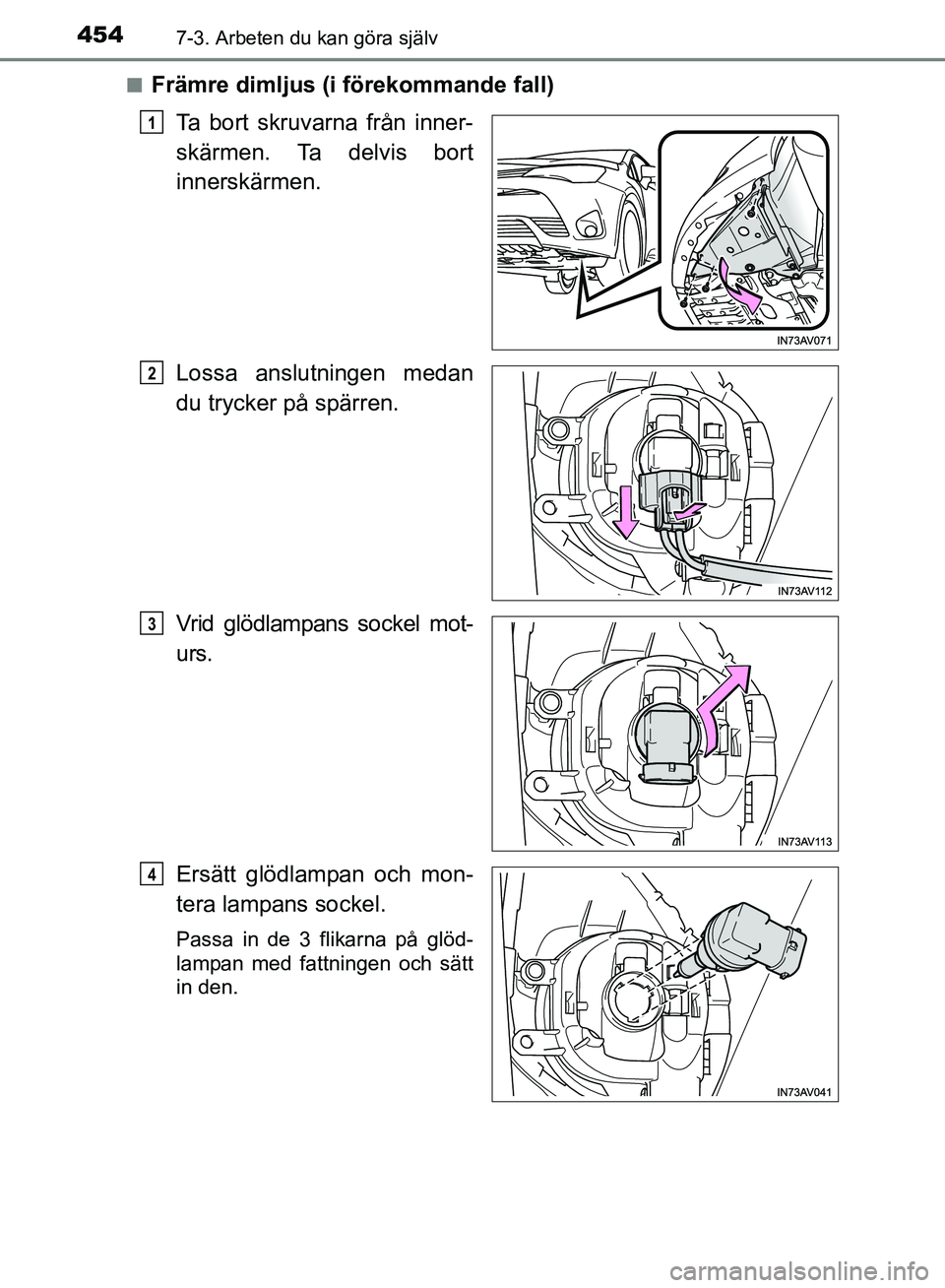

Främre dimljus (i förekommande fall)
Ta bort skruvarna från inner-
skärmen. Ta delvis bort
innerskärmen.
Lossa anslutningen medan
du trycker på spärren.
Vrid glödlampans sockel mot-
urs.
Ersätt glödlampan och mon-
tera lampans sockel.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
1
2
3
4
OM20C66SE_Avensis.book Page 454 Monday, October 3, 2016 11:03 AM

4557-3. Arbeten du kan göra själv
OM20C66SE
7
Underhåll och skötsel

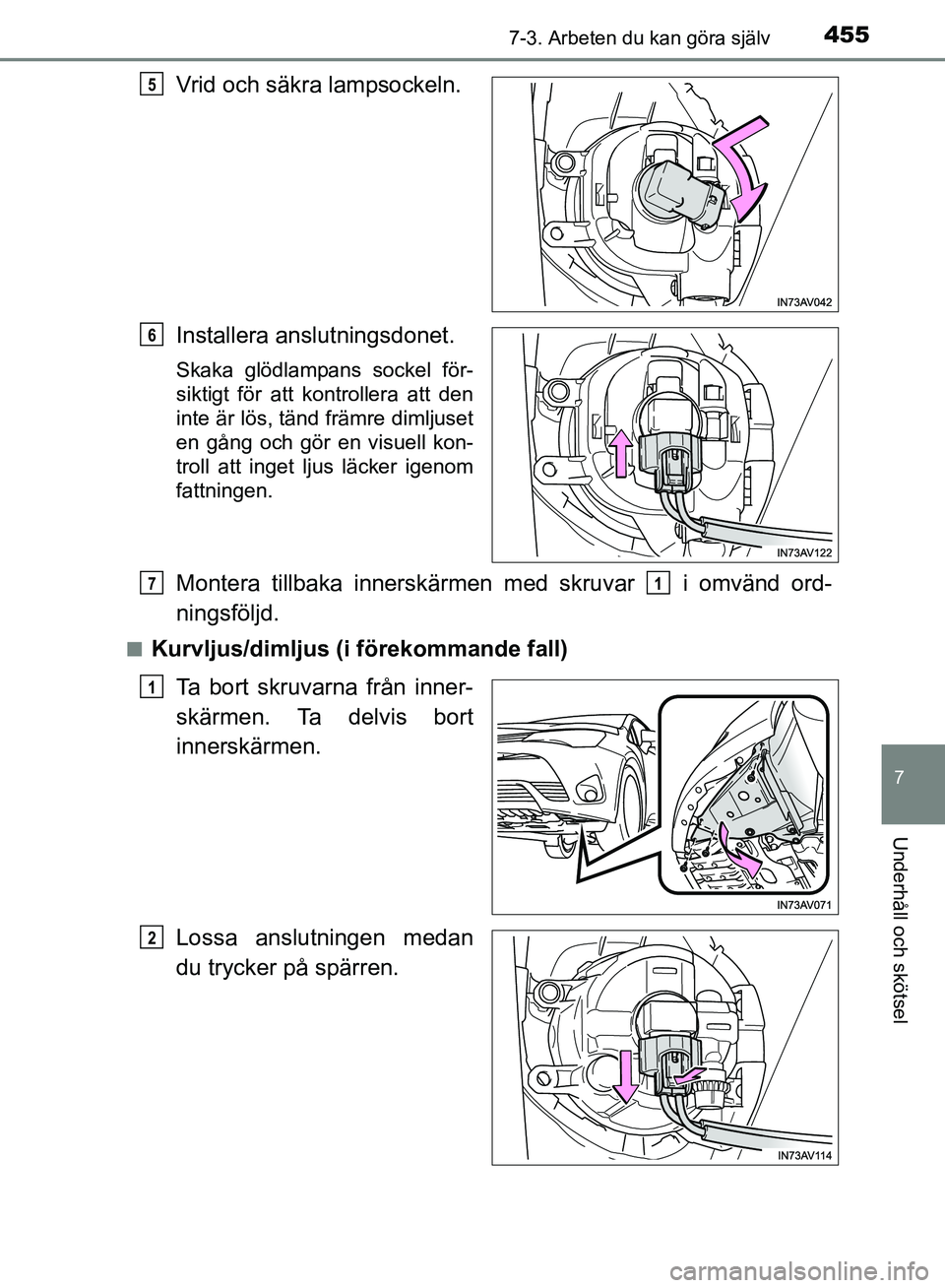

Vrid och säkra lampsockeln.
Installera anslutningsdonet.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd främre dimljuset
en gång och gör en visuell kon-
troll att inget ljus läcker igenom
fattningen.
Montera tillbaka innerskärmen med skruvar i omvänd ord-
ningsföljd.
nKurvljus/dimljus (i förekommande fall)
Ta bort skruvarna från inner-
skärmen. Ta delvis bort
innerskärmen.
Lossa anslutningen medan
du trycker på spärren.
5
6
71
1
2
OM20C66SE_Avensis.book Page 455 Monday, October 3, 2016 11:03 AM

4567-3. Arbeten du kan göra själv
OM20C66SE

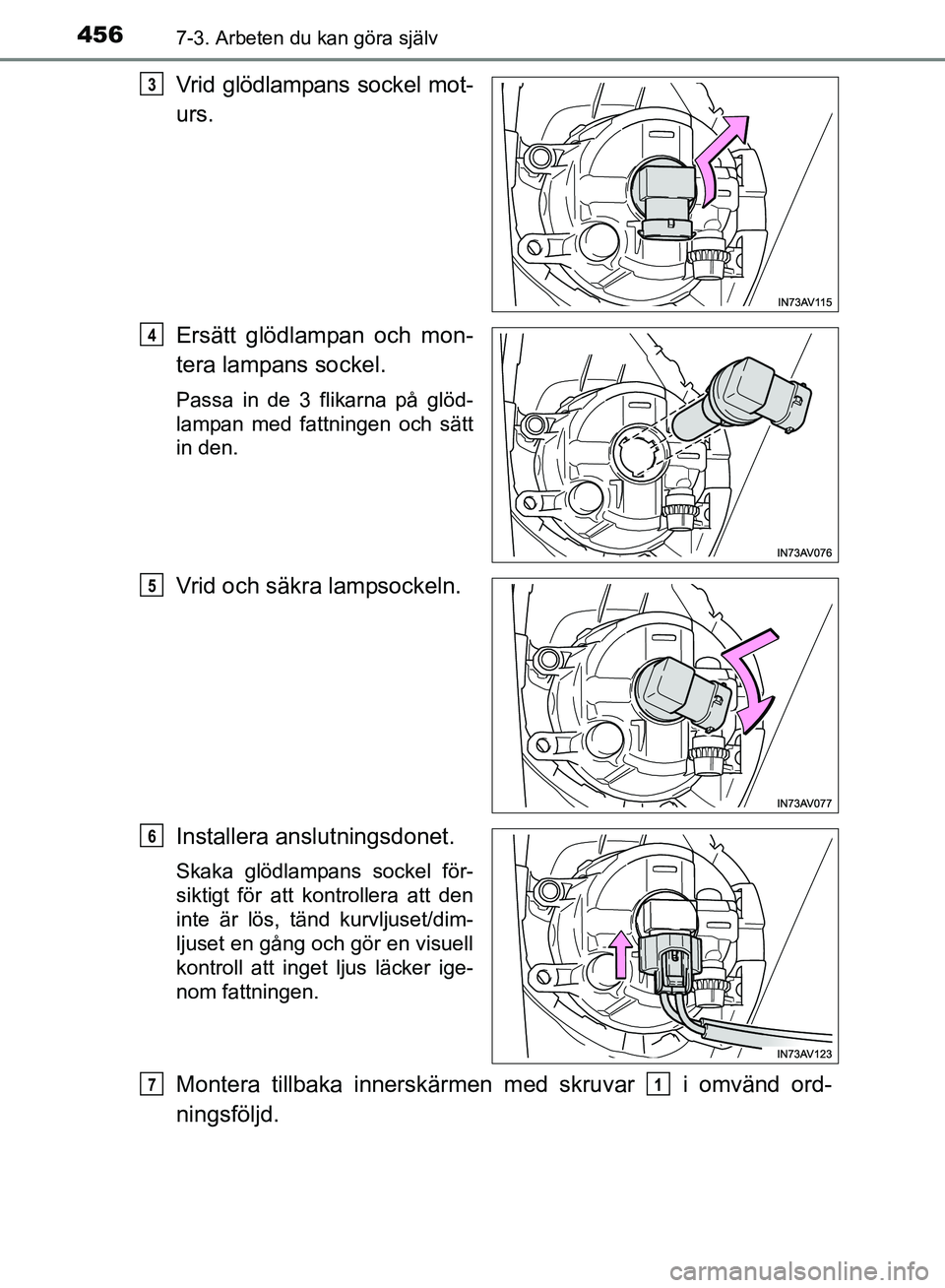

Vrid glödlampans sockel mot-
urs.
Ersätt glödlampan och mon-
tera lampans sockel.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid och säkra lampsockeln.
Installera anslutningsdonet.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd kurvljuset/dim-
ljuset en gång och gör en visuell
kontroll att inget ljus läcker ige-
nom fattningen.
Montera tillbaka innerskärmen med skruvar i omvänd ord-
ningsföljd.
3
4
5
6
71
OM20C66SE_Avensis.book Page 456 Monday, October 3, 2016 11:03 AM

4577-3. Arbeten du kan göra själv
OM20C66SE
7
Underhåll och skötsel

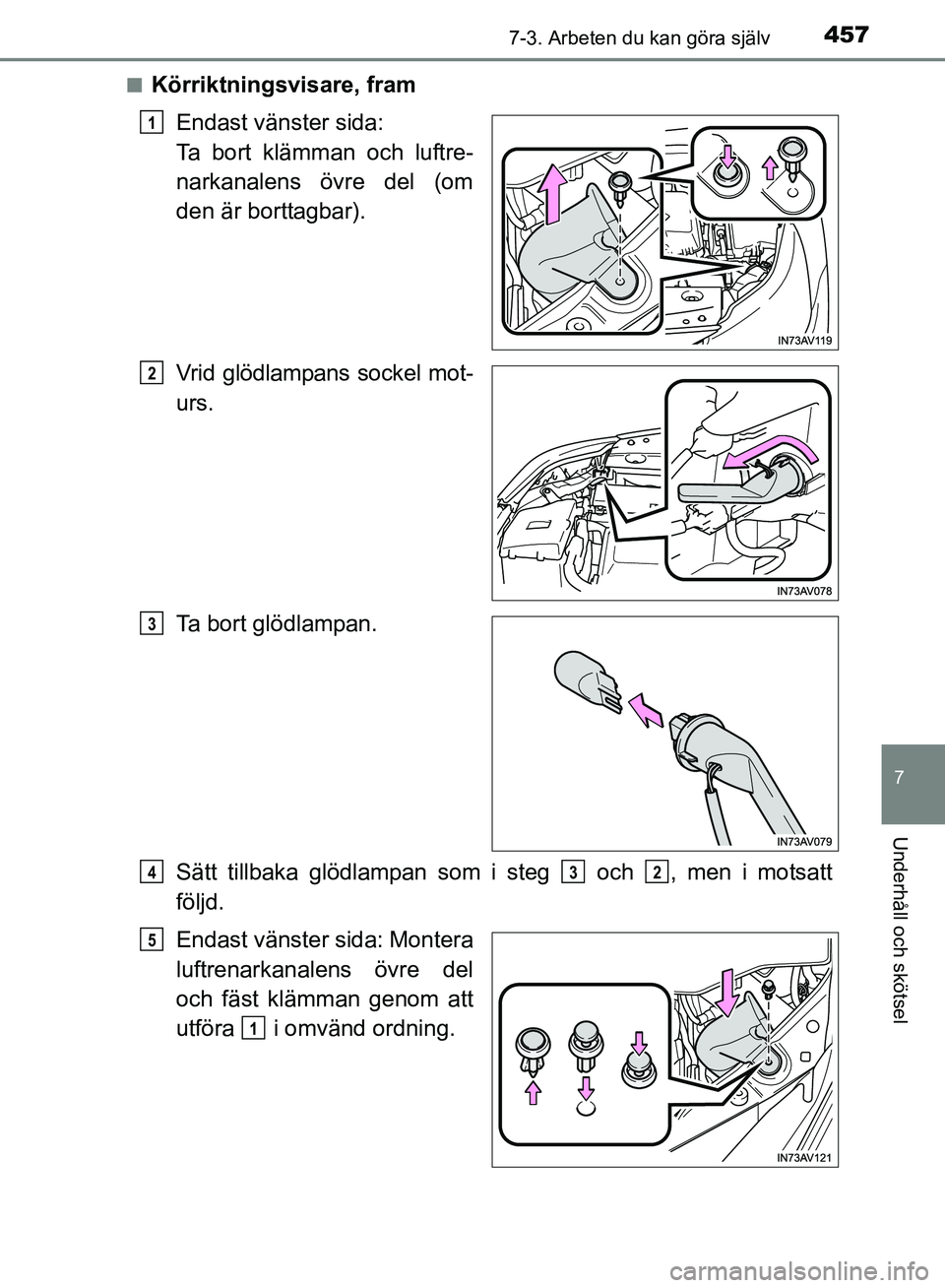

nKörriktningsvisare, framEndast vänster sida:
Ta bort klämman och luftre-
narkanalens övre del (om
den är borttagbar).
Vrid glödlampans sockel mot-
urs.
Ta bort glödlampan.
Sätt tillbaka glödlampan som i steg och , men i motsatt
följd.
Endast vänster sida: Montera
luftrenarkanalens övre del
och fäst klämman genom att
utföra i omvänd ordning.
1
2
3
432
5
1
OM20C66SE_Avensis.book Page 457 Monday, October 3, 2016 11:03 AM

4587-3. Arbeten du kan göra själv
OM20C66SEn

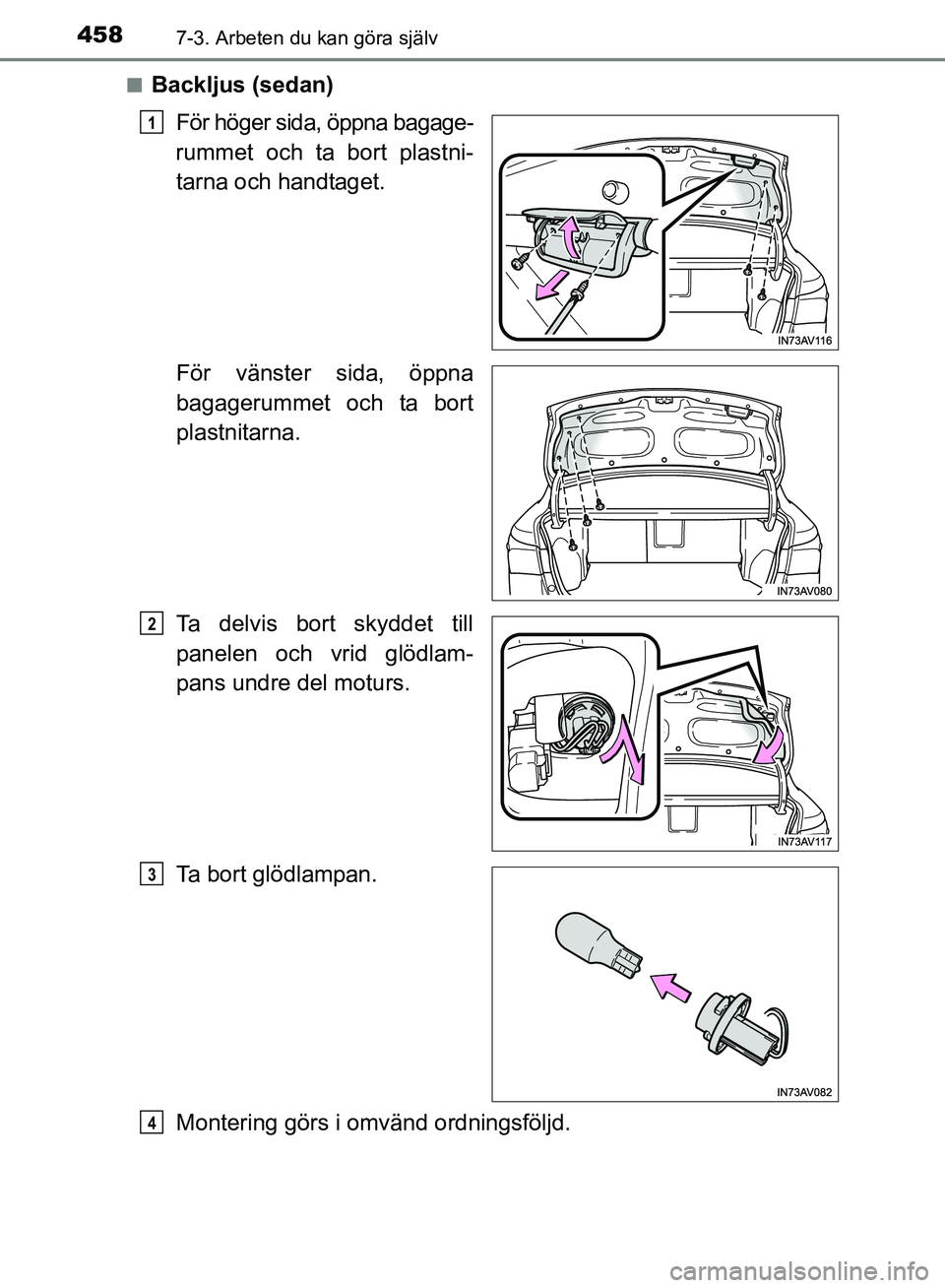

Backljus (sedan)
För höger sida, öppna bagage-
rummet och ta bort plastni- tarna och handtaget.
För vänster sida, öppna
bagagerummet och ta bort
plastnitarna.
Ta delvis bort skyddet till
panelen och vrid glödlam-
pans undre del moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
4
OM20C66SE_Avensis.book Page 458 Monday, October 3, 2016 11:03 AM

4597-3. Arbeten du kan göra själv
OM20C66SE
7
Underhåll och skötsel

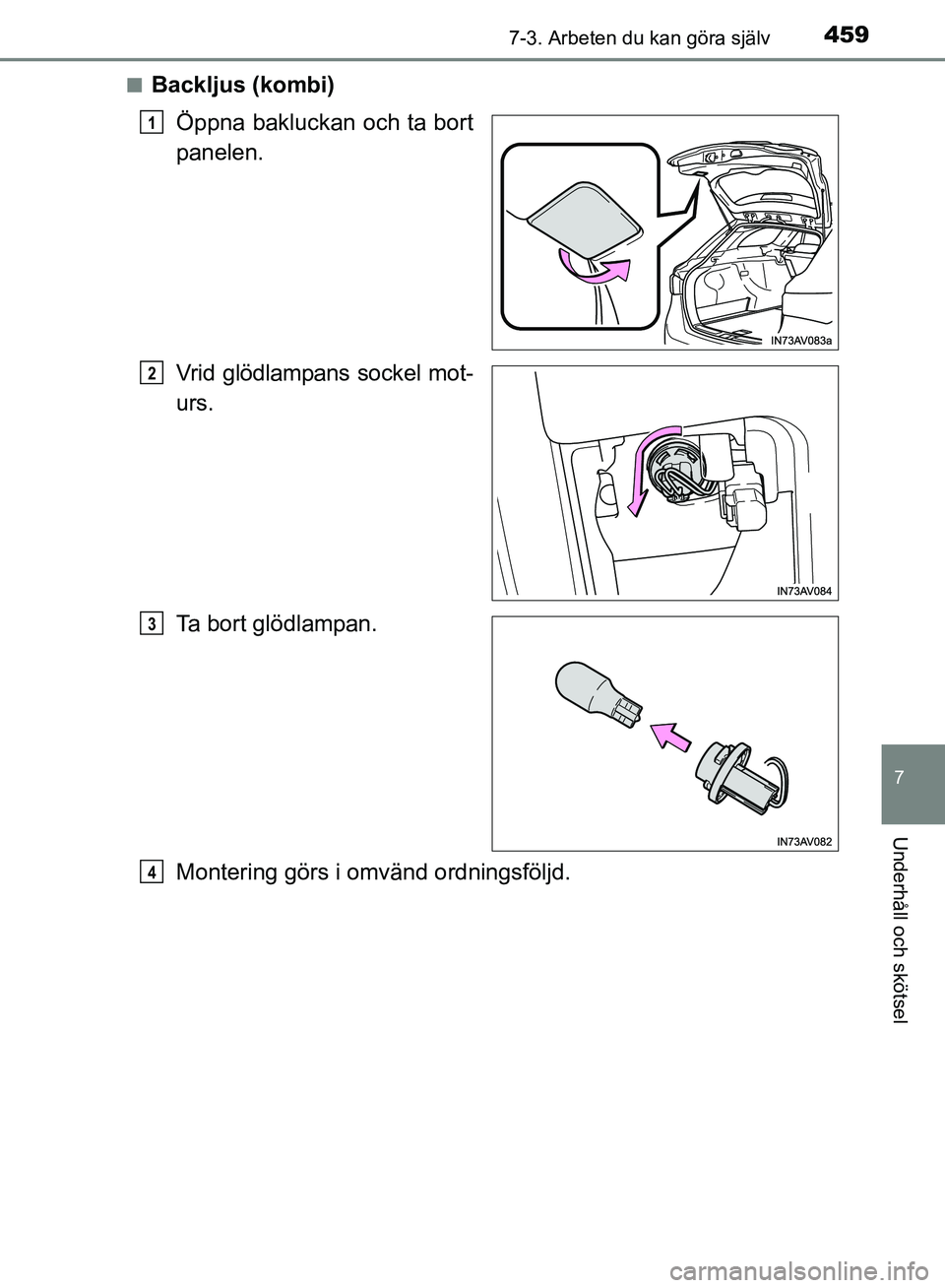

nBackljus (kombi)Öppna bakluckan och ta bort
panelen.
Vrid glödlampans sockel mot-
urs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
4
OM20C66SE_Avensis.book Page 459 Monday, October 3, 2016 11:03 AM

4607-3. Arbeten du kan göra själv
OM20C66SEn

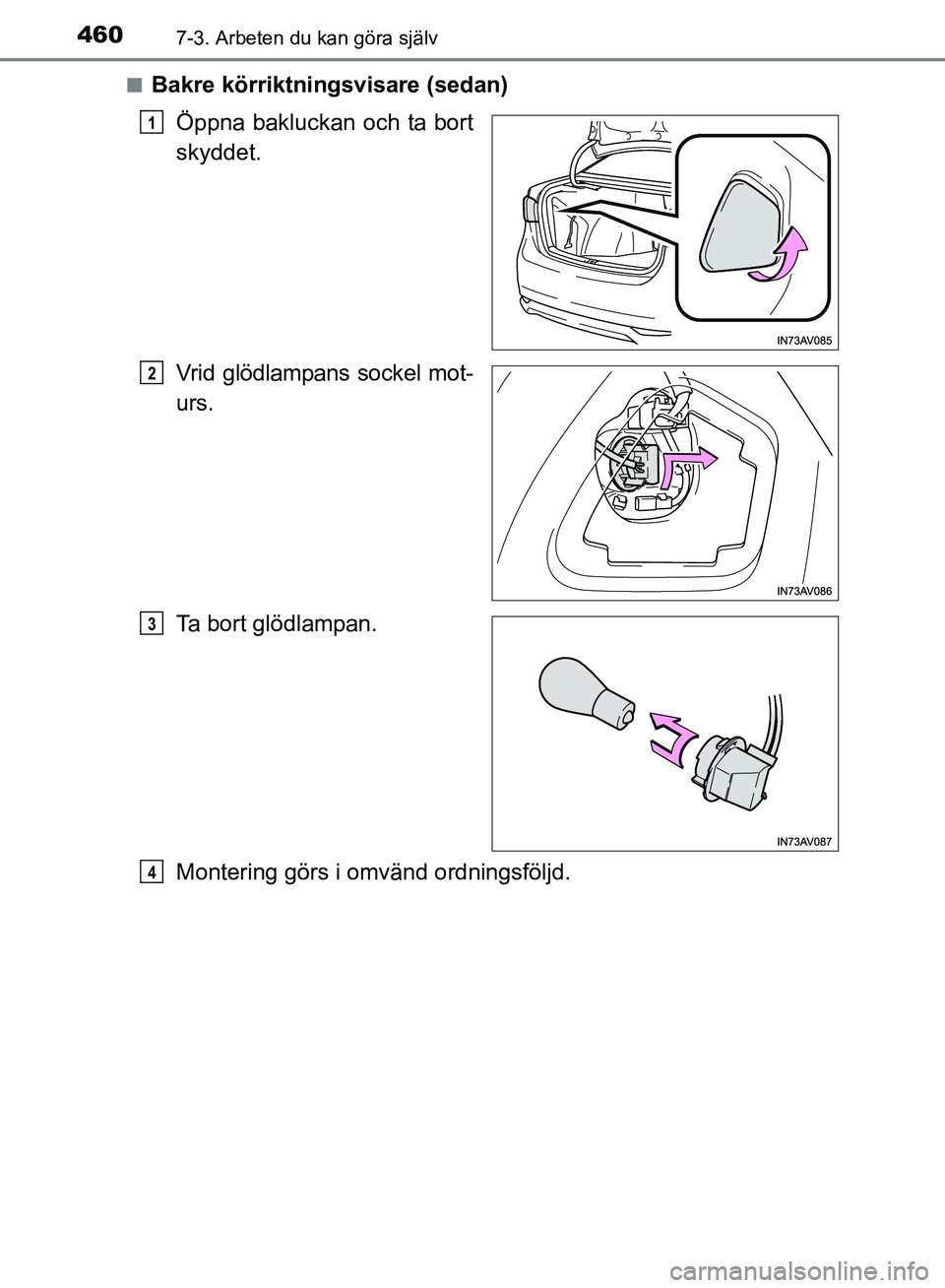

Bakre körriktningsvisare (sedan)
Öppna bakluckan och ta bort
skyddet.
Vrid glödlampans sockel mot-
urs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
4
OM20C66SE_Avensis.book Page 460 Monday, October 3, 2016 11:03 AM
