TOYOTA AVENSIS 2017 Instructieboekje (in Dutch)

1012. Instrumentenpaneel
2
Instrumentenpaneel
AVENSIS_OM_OM20C66E_(EE)

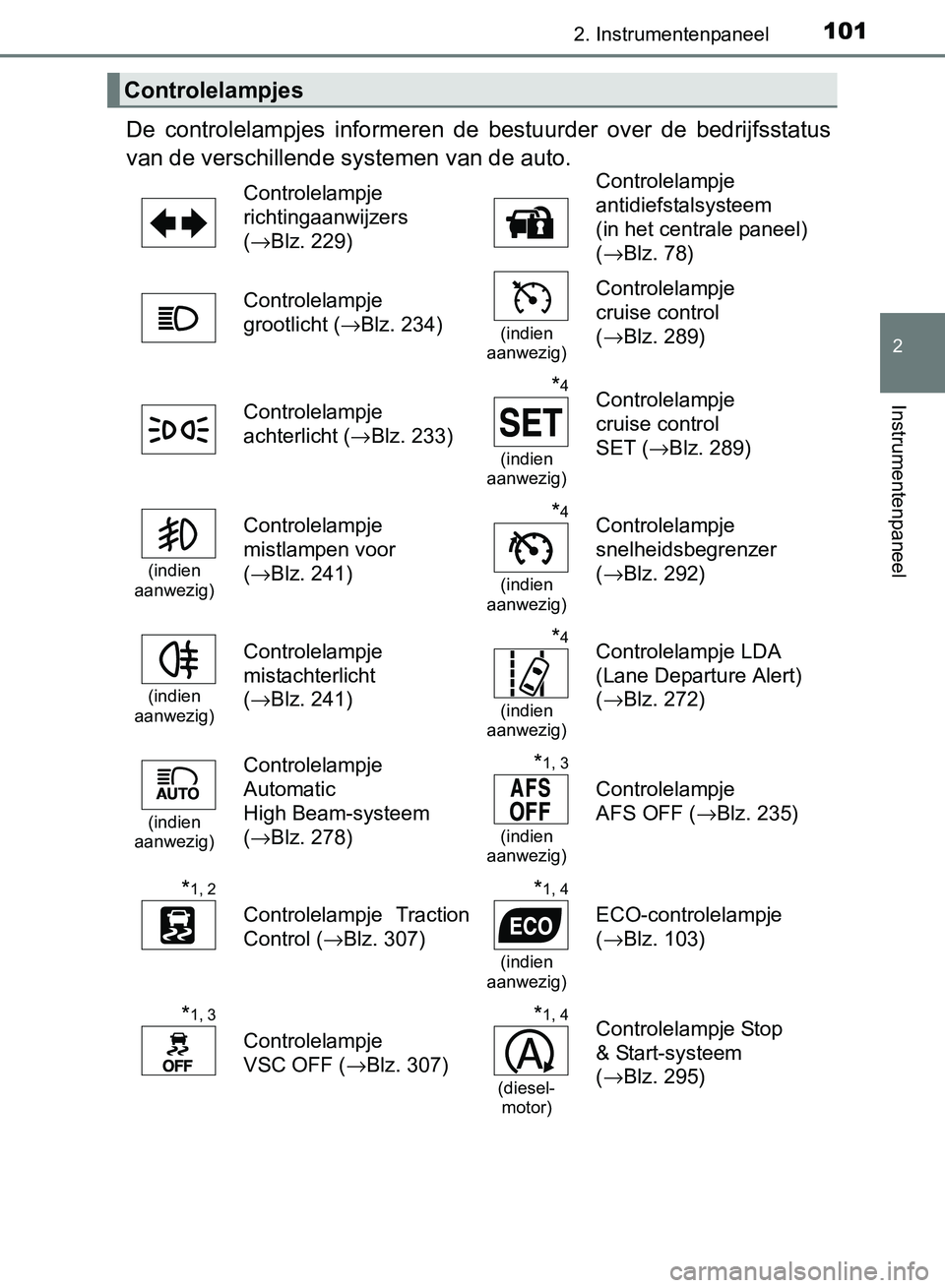

De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende systemen van de auto.
Controlelampjes
Controlelampje
richtingaanwijzers
(→Blz. 229)Controlelampje
antidiefstalsysteem
(in het centrale paneel)
(→Blz. 78)
Controlelampje
grootlicht (→Blz. 234)
(indien
aanwezig)
Controlelampje
cruise control
(→Blz. 289)
Controlelampje
achterlicht (→Blz. 233)
*4
(indien
aanwezig)
Controlelampje
cruise control
SET (→Blz. 289)
(indien
aanwezig)
Controlelampje
mistlampen voor
(→Blz. 241)*4
(indien
aanwezig)
Controlelampje
snelheidsbegrenzer
(→Blz. 292)
(indien
aanwezig)
Controlelampje
mistachterlicht
(→Blz. 241)*4
(indien
aanwezig)
Controlelampje LDA
(Lane Departure Alert)
(→Blz. 272)
(indien
aanwezig)
Controlelampje
Automatic
High Beam-systeem
(→Blz. 278)*1, 3
(indien
aanwezig)
Controlelampje
AFS OFF (→Blz. 235)
*1, 2
Controlelampje Traction
Control (→Blz. 307)
*1, 4
(indien
aanwezig)
ECO-controlelampje
(→Blz. 103)
*1, 3
Controlelampje
VSC OFF (→Blz. 307)
*1, 4
(diesel-
motor)
Controlelampje Stop
& Start-systeem
(→Blz. 295)
AVENSIS_OM_OM20C66E_(EE).book Page 101 Friday, November 4, 2016 5:03 PM

1022. Instrumentenpaneel
AVENSIS_OM_OM20C66E_(EE)

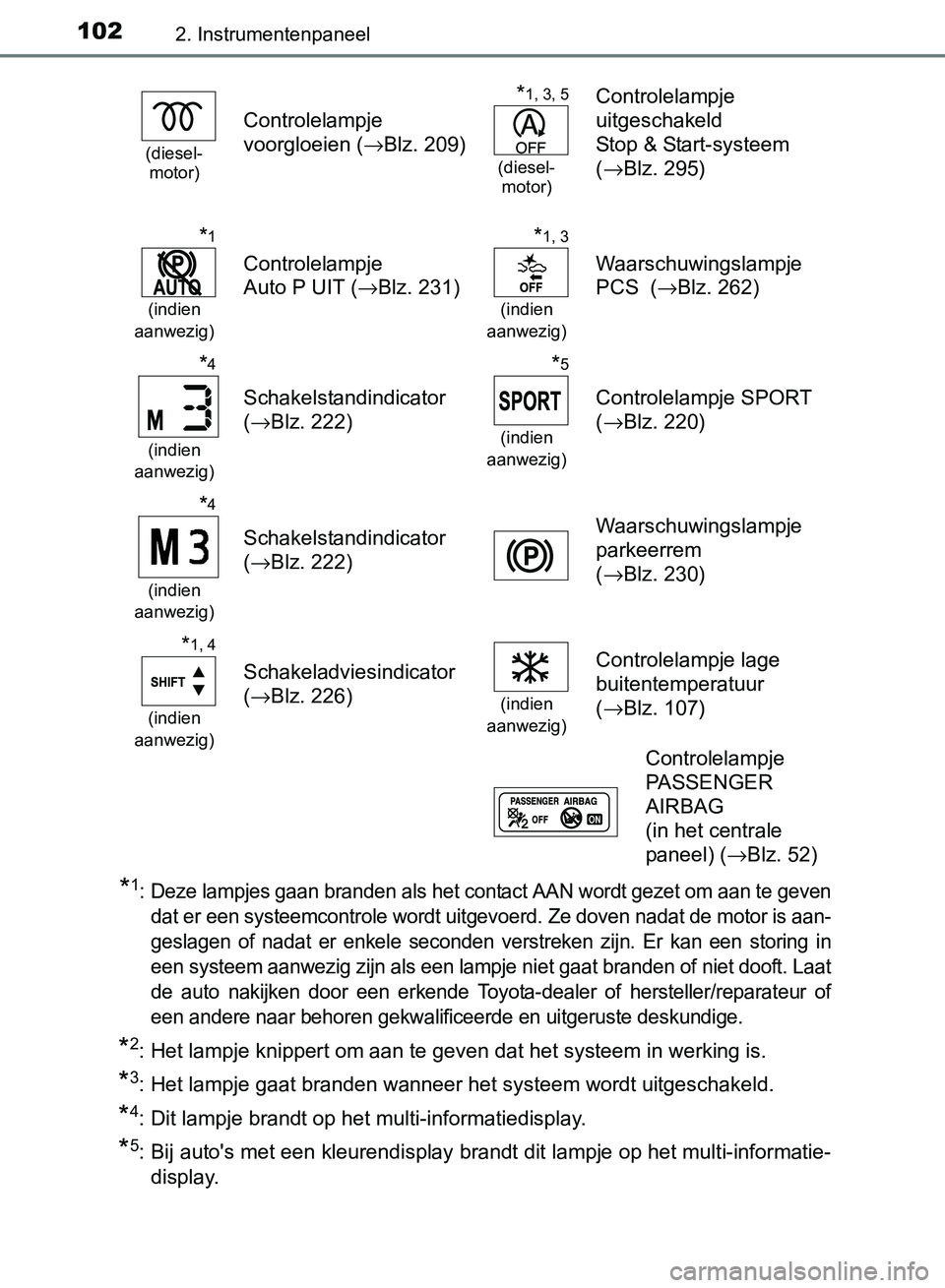

*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven
dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de motor is aan-
geslagen of nadat er enkele seconden verstreken zijn. Er kan een storing in
een systeem aanwezig zijn als een lampje niet gaat branden of niet dooft. Laat
de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*4: Dit lampje brandt op het multi-informatiedisplay.
*5: Bij auto's met een kleurendisplay brandt dit lampje op het multi-informatie-
display.
(diesel-
motor)
Controlelampje
voorgloeien (→Blz. 209)
*1, 3, 5
(diesel-
motor)
Controlelampje
uitgeschakeld
Stop & Start-systeem
(→Blz. 295)
*1
(indien
aanwezig)
Controlelampje
Auto P UIT (→Blz. 231)
*1, 3
(indien
aanwezig)
Waarschuwingslampje
PCS (→Blz. 262)
*4
(indien
aanwezig)
Schakelstandindicator
(→Blz. 222)
*5
(indien
aanwezig)
Controlelampje SPORT
(→Blz. 220)
*4
(indien
aanwezig)
Schakelstandindicator
(→Blz. 222) Waarschuwingslampje
parkeerrem
(→Blz. 230)
*1, 4
(indien
aanwezig)
Schakeladviesindicator
(→Blz. 226)
(indien
aanwezig)
Controlelampje lage
buitentemperatuur
(→Blz. 107)
Controlelampje
PASSENGER
AIRBAG
(in het centrale
paneel) (→Blz. 52)
AVENSIS_OM_OM20C66E_(EE).book Page 102 Friday, November 4, 2016 5:03 PM

1032. Instrumentenpaneel
2
Instrumentenpaneel
AVENSIS_OM_OM20C66E_(EE)

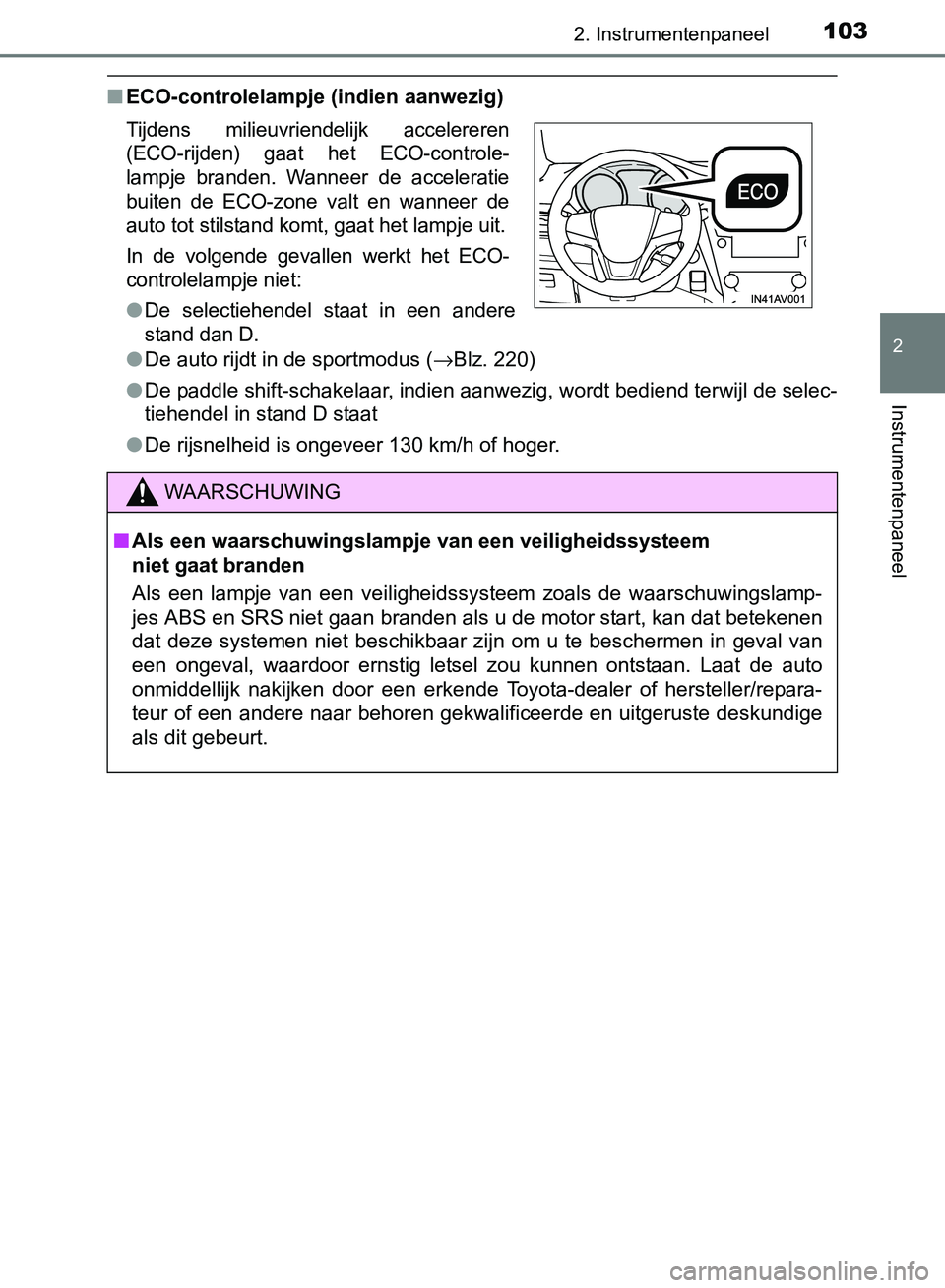

■ECO-controlelampje (indien aanwezig)
●De auto rijdt in de sportmodus (→Blz. 220)
●De paddle shift-schakelaar, indien aanwezig, wordt bediend terwijl de selec-
tiehendel in stand D staat
●De rijsnelheid is ongeveer 130 km/h of hoger.
Tijdens milieuvriendelijk accelereren
(ECO-rijden) gaat het ECO-controle-
lampje branden. Wanneer de acceleratie
buiten de ECO-zone valt en wanneer de
auto tot stilstand komt, gaat het lampje uit.
In de volgende gevallen werkt het ECO-
controlelampje niet:
●De selectiehendel staat in een andere
stand dan D.
WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem
niet gaat branden
Als een lampje van een veiligheidssysteem zoals de waarschuwingslamp-
jes ABS en SRS niet gaan branden als u de motor start, kan dat betekenen
dat deze systemen niet beschikbaar zijn om u te beschermen in geval van
een ongeval, waardoor ernstig letsel zou kunnen ontstaan. Laat de auto
onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige
als dit gebeurt.
AVENSIS_OM_OM20C66E_(EE).book Page 103 Friday, November 4, 2016 5:03 PM

1042. Instrumentenpaneel
AVENSIS_OM_OM20C66E_(EE)

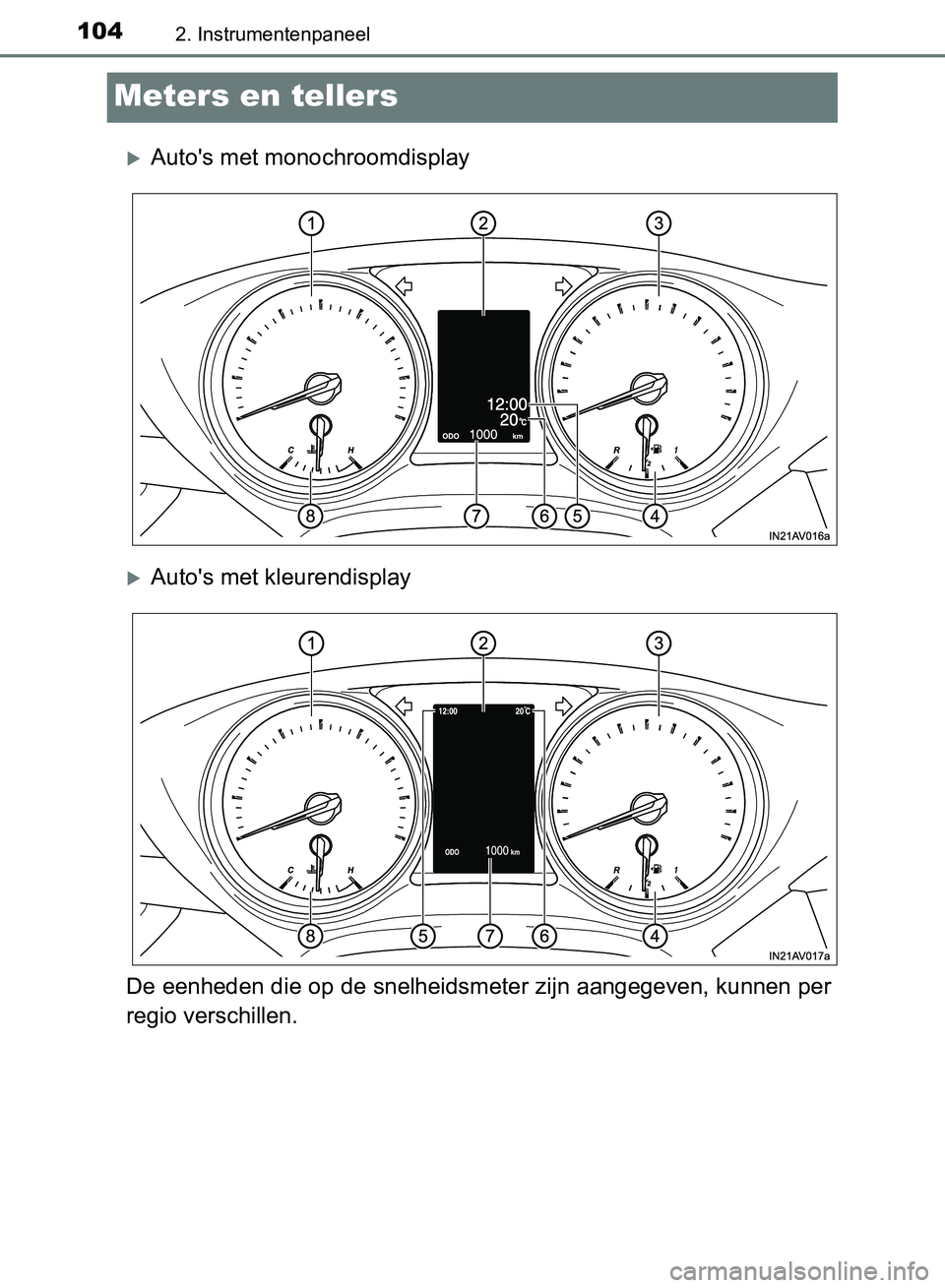

Meters en tellers
Auto's met monochroomdisplay
Auto's met kleurendisplay
De eenheden die op de snelheidsmeter zijn aangegeven, kunnen per
regio verschillen.
AVENSIS_OM_OM20C66E_(EE).book Page 104 Friday, November 4, 2016 5:03 PM

1052. Instrumentenpaneel
2
Instrumentenpaneel
AVENSIS_OM_OM20C66E_(EE)

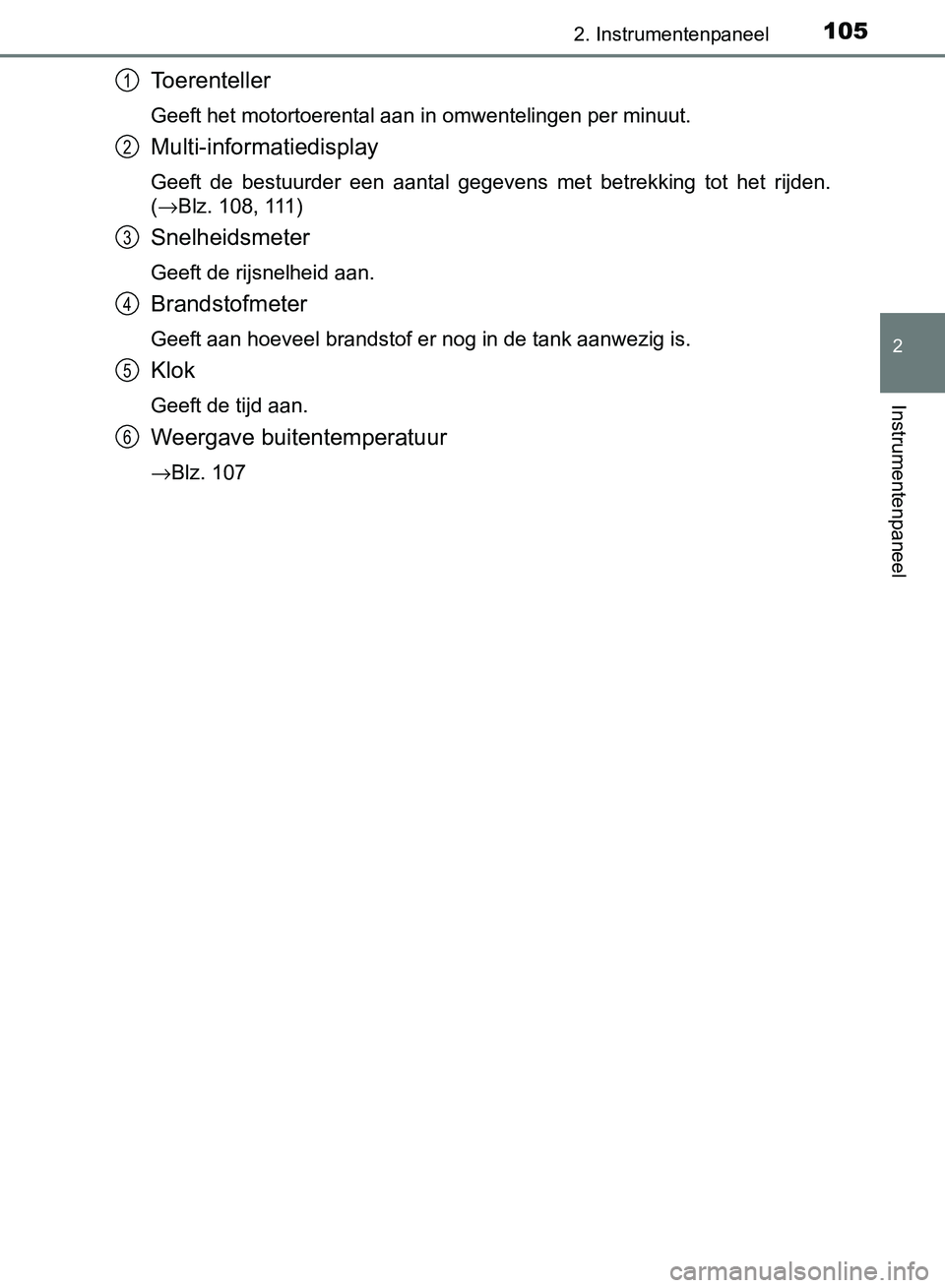

Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut.
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden.
(→Blz. 108, 111)
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.
Klok
Geeft de tijd aan.
Weergave buitentemperatuur
→Blz. 107
1
2
3
4
5
6
AVENSIS_OM_OM20C66E_(EE).book Page 105 Friday, November 4, 2016 5:03 PM

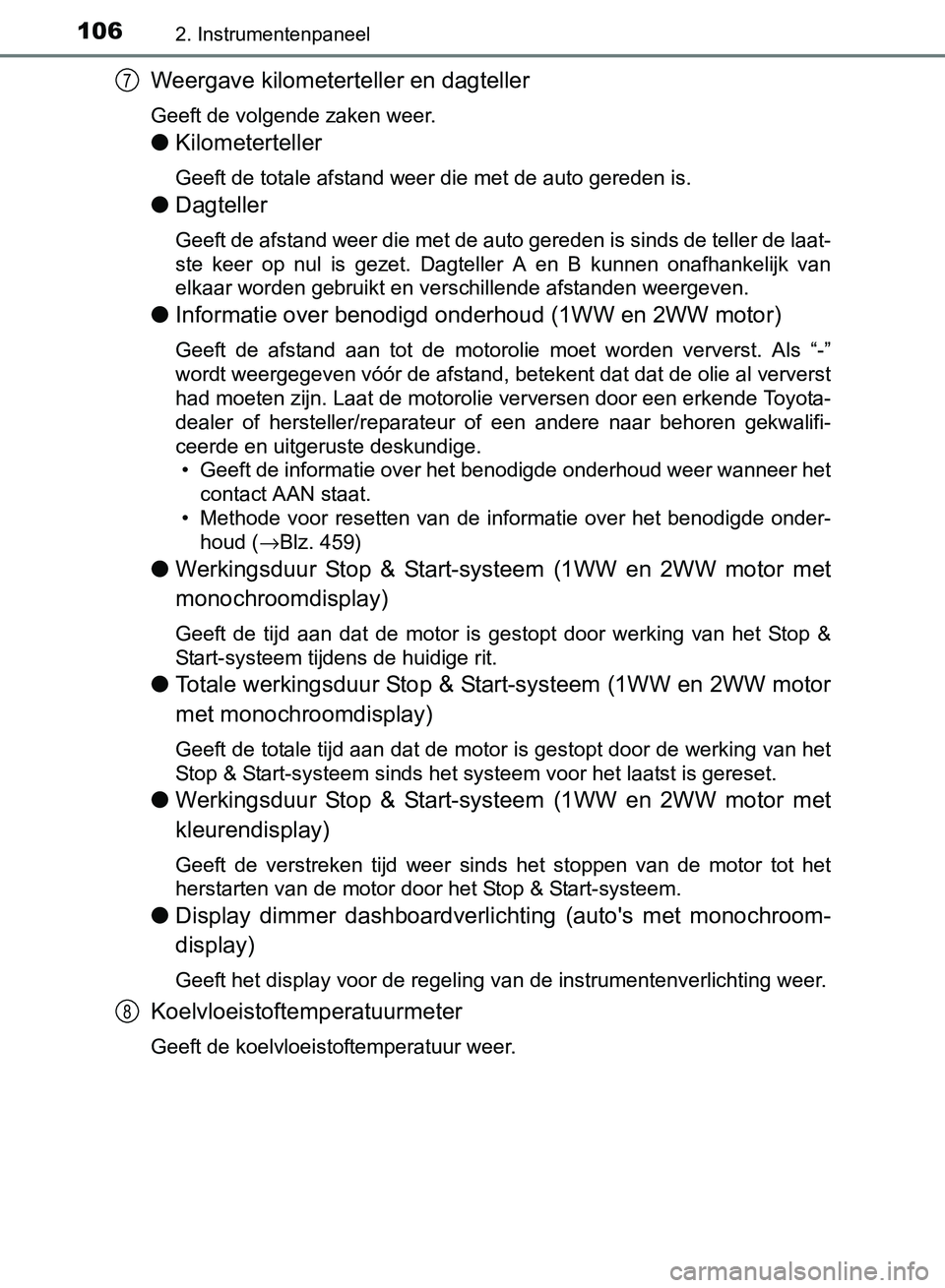

1062. Instrumentenpaneel
AVENSIS_OM_OM20C66E_(EE)
Weergave kilometerteller en dagteller
Geeft de volgende zaken weer.
●Kilometerteller
Geeft de totale afstand weer die met de auto gereden is.
●Dagteller
Geeft de afstand weer die met de auto gereden is sinds de teller de laat-
ste keer op nul is gezet. Dagteller A en B kunnen onafhankelijk van
elkaar worden gebruikt en verschillende afstanden weergeven.
●Informatie over benodigd onderhoud (1WW en 2WW motor)
Geeft de afstand aan tot de motorolie moet worden ververst. Als “-”
wordt weergegeven vóór de afstand, betekent dat dat de olie al ververst
had moeten zijn. Laat de motorolie verversen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
• Geeft de informatie over het benodigde onderhoud weer wanneer het
contact AAN staat.
• Methode voor resetten van de informatie over het benodigde onder-
houd (→Blz. 459)
●Werkingsduur Stop & Start-systeem (1WW en 2WW motor met
monochroomdisplay)
Geeft de tijd aan dat de motor is gestopt door werking van het Stop &
Start-systeem tijdens de huidige rit.
●Totale werkingsduur Stop & Start-systeem (1WW en 2WW motor
met monochroomdisplay)
Geeft de totale tijd aan dat de motor is gestopt door de werking van het
Stop & Start-systeem sinds het systeem voor het laatst is gereset.
●Werkingsduur Stop & Start-systeem (1WW en 2WW motor met
kleurendisplay)
Geeft de verstreken tijd weer sinds het stoppen van de motor tot het
herstarten van de motor door het Stop & Start-systeem.
●Display dimmer dashboardverlichting (auto's met monochroom-
display)
Geeft het display voor de regeling van de instrumentenverlichting weer.
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer.
7
8
AVENSIS_OM_OM20C66E_(EE).book Page 106 Friday, November 4, 2016 5:03 PM

1072. Instrumentenpaneel
2
Instrumentenpaneel
AVENSIS_OM_OM20C66E_(EE)

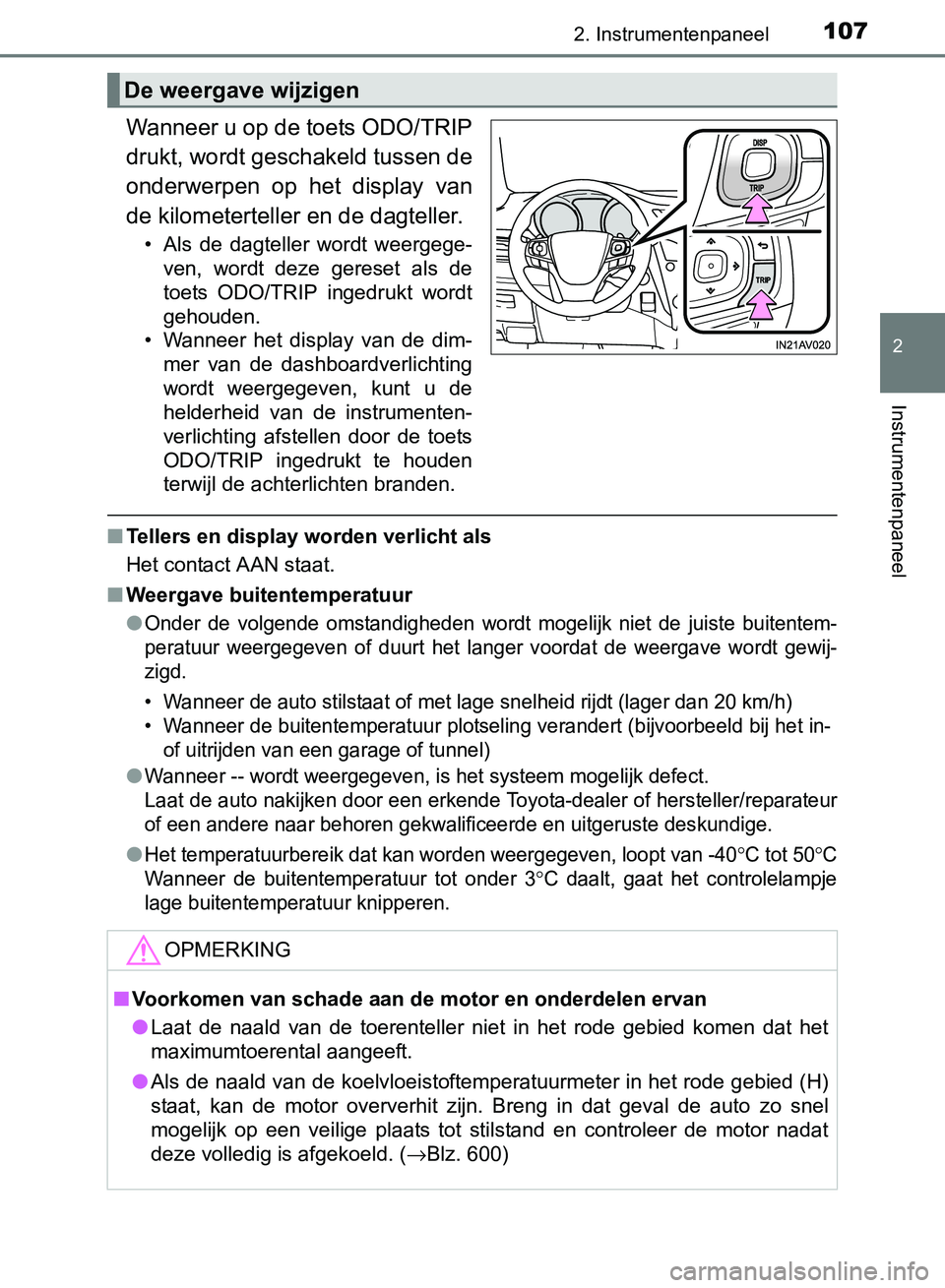

Wanneer u op de toets ODO/TRIP
drukt, wordt geschakeld tussen de
onderwerpen op het display van
de kilometerteller en de dagteller.
• Als de dagteller wordt weergege-
ven, wordt deze gereset als de
toets ODO/TRIP ingedrukt wordt
gehouden.
• Wanneer het display van de dim-
mer van de dashboardverlichting
wordt weergegeven, kunt u de
helderheid van de instrumenten-
verlichting afstellen door de toets
ODO/TRIP ingedrukt te houden
terwijl de achterlichten branden.
■Tellers en display worden verlicht als
Het contact AAN staat.
■Weergave buitentemperatuur
●
Onder de volgende omstandigheden wordt mogelijk niet de juiste buitentem-
peratuur weergegeven of duurt het langer voordat de weergave wordt gewij-
zigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager dan 20 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in-
of uitrijden van een garage of tunnel)
●Wanneer -- wordt weergegeven, is het systeem mogelijk defect.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
●Het temperatuurbereik dat kan worden weergegeven, loopt van -40°C tot 50°C
Wanneer de buitentemperatuur tot onder 3
°C daalt, gaat het controlelampje
lage buitentemperatuur knipperen.
De weergave wijzigen
OPMERKING
■Voorkomen van schade aan de motor en onderdelen ervan
●Laat de naald van de toerenteller niet in het rode gebied komen dat het
maximumtoerental aangeeft.
●Als de naald van de koelvloeistoftemperatuurmeter in het rode gebied (H)
staat, kan de motor oververhit zijn. Breng in dat geval de auto zo snel
mogelijk op een veilige plaats tot stilstand en controleer de motor nadat
deze volledig is afgekoeld. (→Blz. 600)
AVENSIS_OM_OM20C66E_(EE).book Page 107 Friday, November 4, 2016 5:03 PM

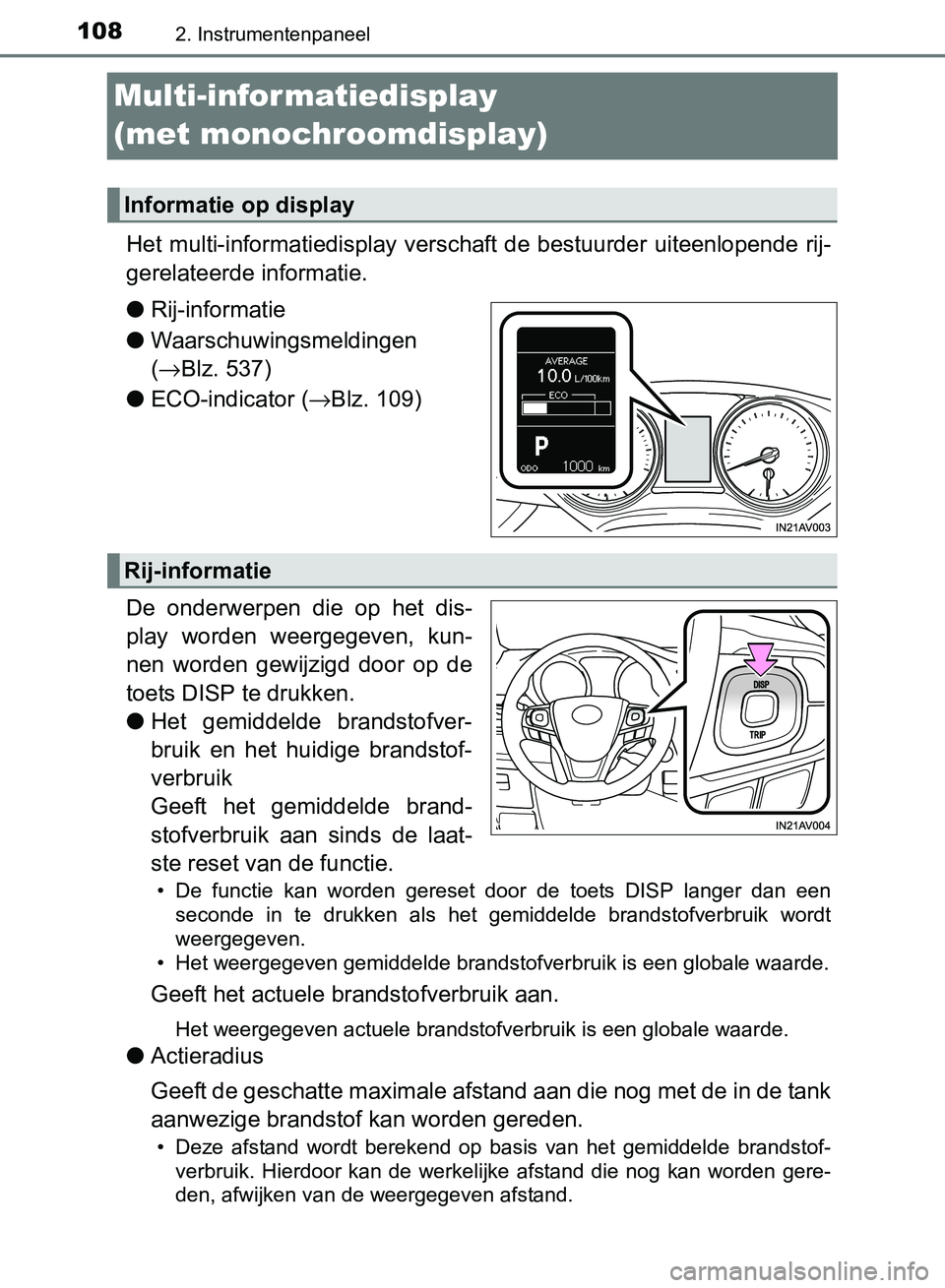

1082. Instrumentenpaneel
AVENSIS_OM_OM20C66E_(EE)
Multi-infor matiedisplay
(met monochroomdisplay)
Het multi-informatiedisplay verschaft de bestuurder uiteenlopende rij-
gerelateerde informatie.
●Rij-informatie
●Waarschuwingsmeldingen
(→Blz. 537)
●ECO-indicator (→Blz. 109)
De onderwerpen die op het dis-
play worden weergegeven, kun-
nen worden gewijzigd door op de
toets DISP te drukken.
●Het gemiddelde brandstofver-
bruik en het huidige brandstof-
verbruik
Geeft het gemiddelde brand-
stofverbruik aan sinds de laat-
ste reset van de functie.
• De functie kan worden gereset door de toets DISP langer dan een
seconde in te drukken als het gemiddelde brandstofverbruik wordt
weergegeven.
• Het weergegeven gemiddelde brandstofverbruik is een globale waarde.
Geeft het actuele brandstofverbruik aan.
<002b004800570003005a004800480055004a0048004a0048005900480051000300440046005700580048004f00480003004500550044005100470056005700520049005900480055004500550058004c004e0003004c005600030048004800510003004a00
4f005200450044004f00480003005a00440044005500470048[.
●Actieradius
Geeft de geschatte maximale afstand aan die nog met de in de tank
aanwezige brandstof kan worden gereden.
• Deze afstand wordt berekend op basis van het gemiddelde brandstof-
verbruik. Hierdoor kan de werkelijke afstand die nog kan worden gere-
den, afwijken van de weergegeven afstand.
Informatie op display
Rij-informatie
AVENSIS_OM_OM20C66E_(EE).book Page 108 Friday, November 4, 2016 5:03 PM

1092. Instrumentenpaneel
2
Instrumentenpaneel

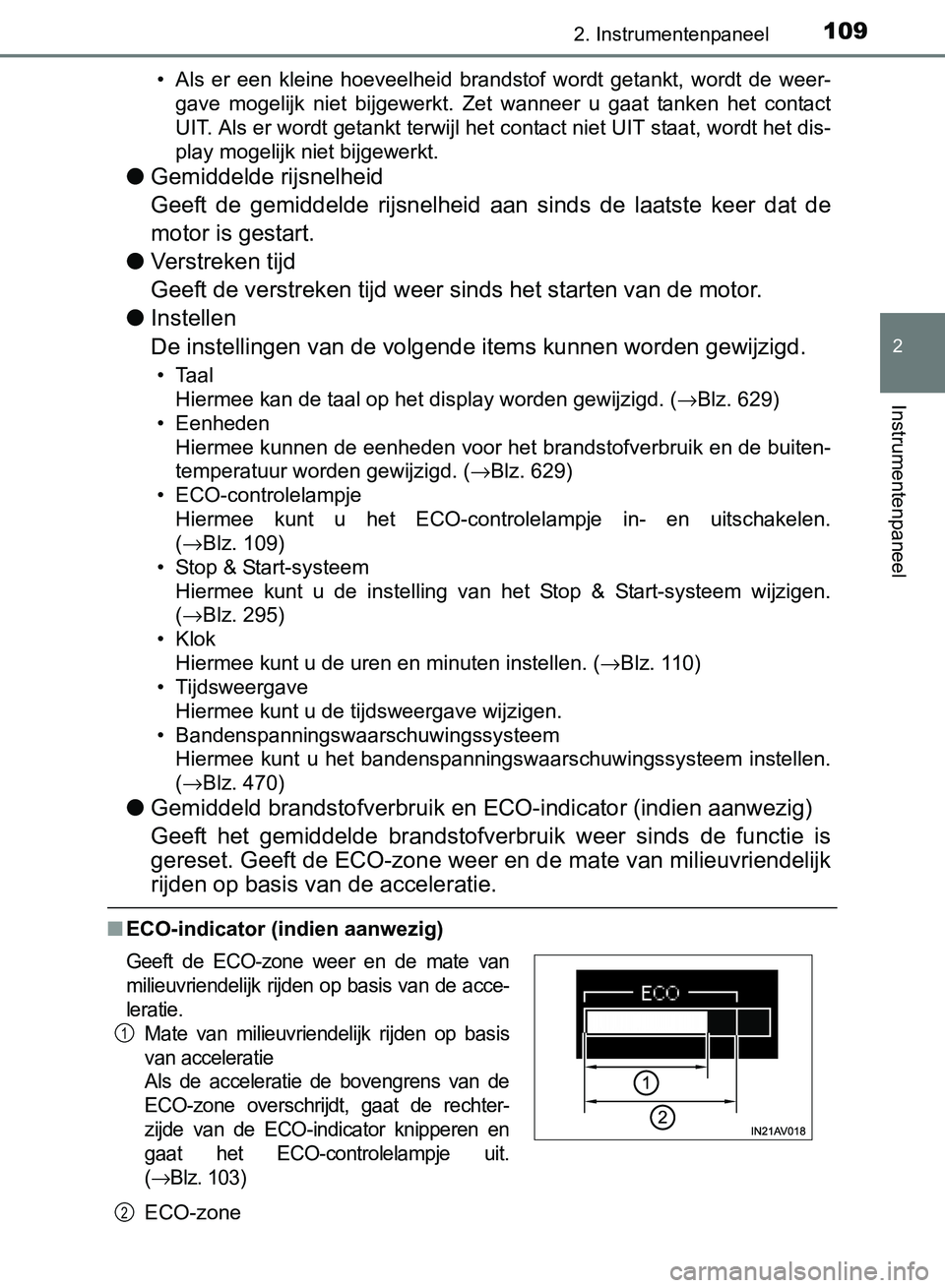

AVENSIS_OM_OM20C66E_(EE)• Als er een kleine hoeveelheid brandstof wordt getankt, wordt de weer-
gave mogelijk niet bijgewerkt. Zet wanneer u gaat tanken het contact
UIT. Als er wordt getankt terwijl het contact niet UIT staat, wordt het dis-
play mogelijk niet bijgewerkt.
●Gemiddelde rijsnelheid
Geeft de gemiddelde rijsnelheid aan sinds de laatste keer dat de
motor is gestart.
●Verstreken tijd
Geeft de verstreken tijd weer sinds het starten van de motor.
●Instellen
De instellingen van de volgende items kunnen worden gewijzigd.
• Taal
Hiermee kan de taal op het display worden gewijzigd. (→Blz. 629)
• Eenheden
Hiermee kunnen de eenheden voor het brandstofverbruik en de buiten-
temperatuur worden gewijzigd. (→Blz. 629)
• ECO-controlelampje
Hiermee kunt u het ECO-controlelampje in- en uitschakelen.
(→Blz. 109)
• Stop & Start-systeem
Hiermee kunt u de instelling van het Stop & Start-systeem wijzigen.
(→Blz. 295)
•Klok
Hiermee kunt u de uren en minuten instellen. (→Blz. 110)
• Tijdsweergave
Hiermee kunt u de tijdsweergave wijzigen.
• Bandenspanningswaarschuwingssysteem
Hiermee kunt u het bandenspanningswaarschuwingssysteem instellen.
(→Blz. 470)
●Gemiddeld brandstofverbruik en ECO-indicator (indien aanwezig)
Geeft het gemiddelde brandstofverbruik weer sinds de functie is
gereset. Geeft de ECO-zone weer en de mate van milieuvriendelijk
rijden op basis van de acceleratie.
■ECO-indicator (indien aanwezig)
ECO-zone
Geeft de ECO-zone weer en de mate van
milieuvriendelijk rijden op basis van de acce-
leratie.
Mate van milieuvriendelijk rijden op basis
van acceleratie
Als de acceleratie de bovengrens van de
ECO-zone overschrijdt, gaat de rechter-
zijde van de ECO-indicator knipperen en
gaat het ECO-controlelampje uit.
(
→Blz. 103)
1
2
AVENSIS_OM_OM20C66E_(EE).book Page 109 Friday, November 4, 2016 5:03 PM

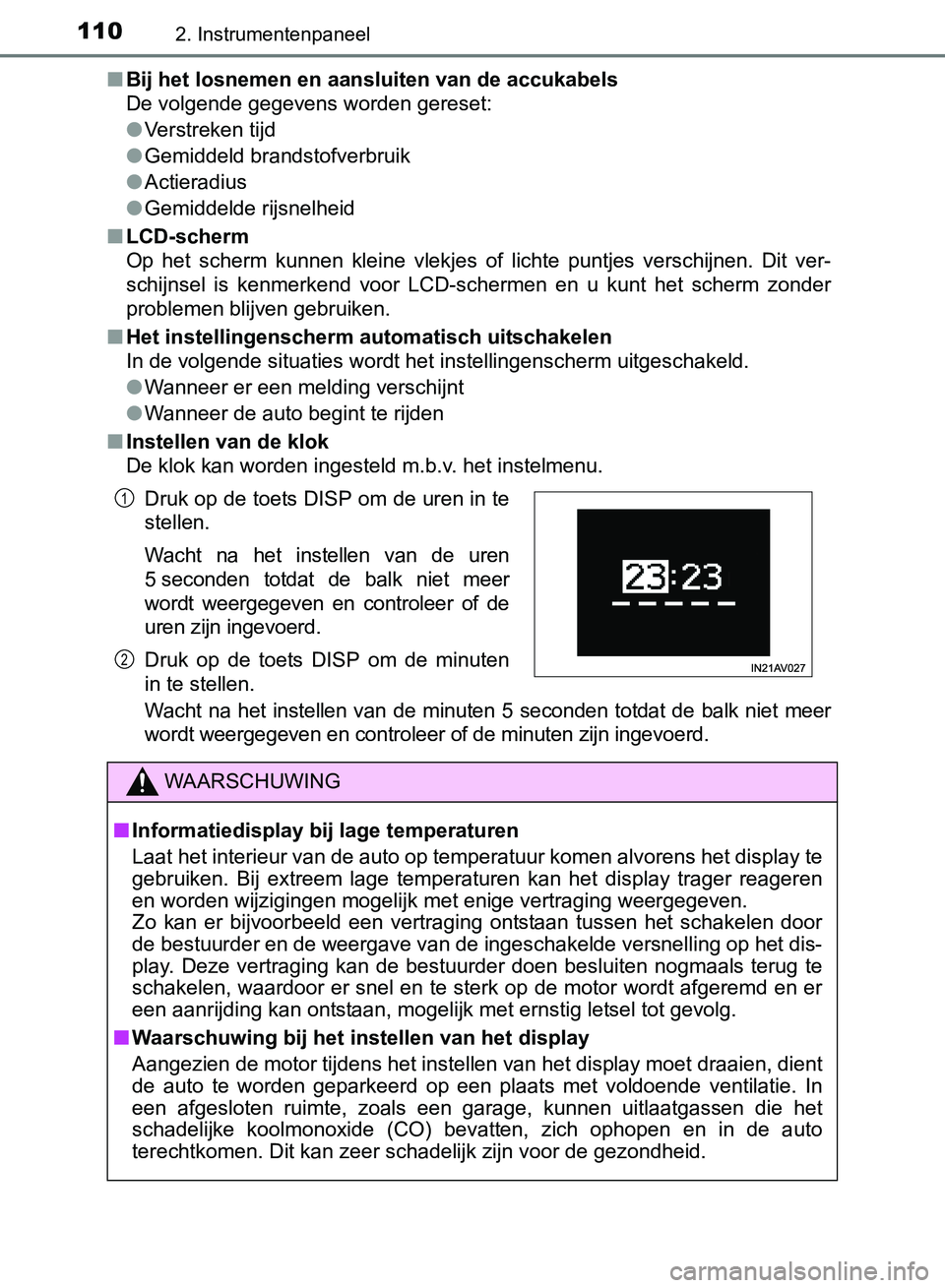

1102. Instrumentenpaneel
AVENSIS_OM_OM20C66E_(EE)■Bij het losnemen en aansluiten van de accukabels
De volgende gegevens worden gereset:
●Verstreken tijd
●Gemiddeld brandstofverbruik
●Actieradius
●Gemiddelde rijsnelheid
■LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijnen. Dit ver-
schijnsel is kenmerkend voor LCD-schermen en u kunt het scherm zonder
problemen blijven gebruiken.
■Het instellingenscherm automatisch uitschakelen
In de volgende situaties wordt het instellingenscherm uitgeschakeld.
●Wanneer er een melding verschijnt
●Wanneer de auto begint te rijden
■Instellen van de klok
De klok kan worden ingesteld m.b.v. het instelmenu.
Wacht na het instellen van de minuten 5 seconden totdat de balk niet meer
wordt weergegeven en controleer of de minuten zijn ingevoerd. Druk op de toets DISP om de uren in te
stellen.
Wacht na het instellen van de uren
5 seconden totdat de balk niet meer
wordt weergegeven en controleer of de
uren zijn ingevoerd.
Druk op de toets DISP om de minuten
in te stellen.
WAARSCHUWING
■Informatiedisplay bij lage temperaturen
Laat het interieur van de auto op temperatuur komen alvorens het display te
gebruiken. Bij extreem lage temperaturen kan het display trager reageren
en worden wijzigingen mogelijk met enige vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ontstaan tussen het schakelen door
de bestuurder en de weergave van de ingeschakelde versnelling op het dis-
play. Deze vertraging kan de bestuurder doen besluiten nogmaals terug te
schakelen, waardoor er snel en te sterk op de motor wordt afgeremd en er
een aanrijding kan ontstaan, mogelijk met ernstig letsel tot gevolg.
■Waarschuwing bij het instellen van het display
Aangezien de motor tijdens het instellen van het display moet draaien, dient
de auto te worden geparkeerd op een plaats met voldoende ventilatie. In
een afgesloten ruimte, zoals een garage, kunnen uitlaatgassen die het
schadelijke koolmonoxide (CO) bevatten, zich ophopen en in de auto
<00570048005500480046004b0057004e0052005000480051001100030027004c00570003004e004400510003005d004800480055000300560046004b004400470048004f004c004d004e0003005d004c004d00510003005900520052005500030047004800
03004a0048005d005200510047004b0048004c00470011[
1
2
AVENSIS_OM_OM20C66E_(EE).book Page 110 Friday, November 4, 2016 5:03 PM
