TOYOTA AVENSIS 2017 Instructieboekje (in Dutch)

4617-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging

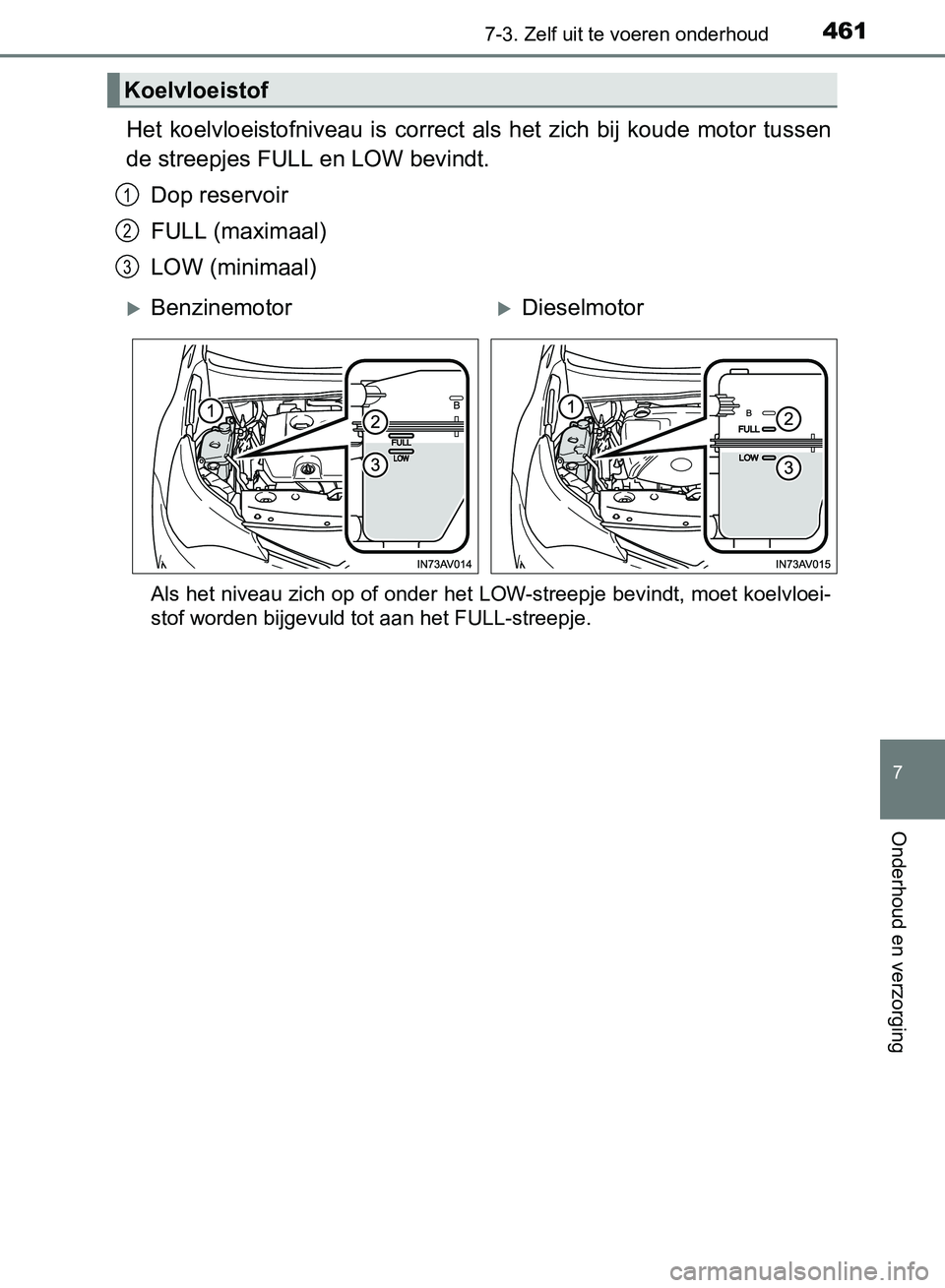

Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW bevindt.
Dop reservoir
FULL (maximaal)
LOW (minimaal)
Als het niveau zich op of onder het LOW-streepje bevindt, moet koelvloei-
stof worden bijgevuld tot aan het FULL-streepje.
Koelvloeistof
1
2
3
BenzinemotorDieselmotor
AVENSIS_OM_OM20C66E_(EE).book Page 461 Friday, November 4, 2016 5:03 PM

4627-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)

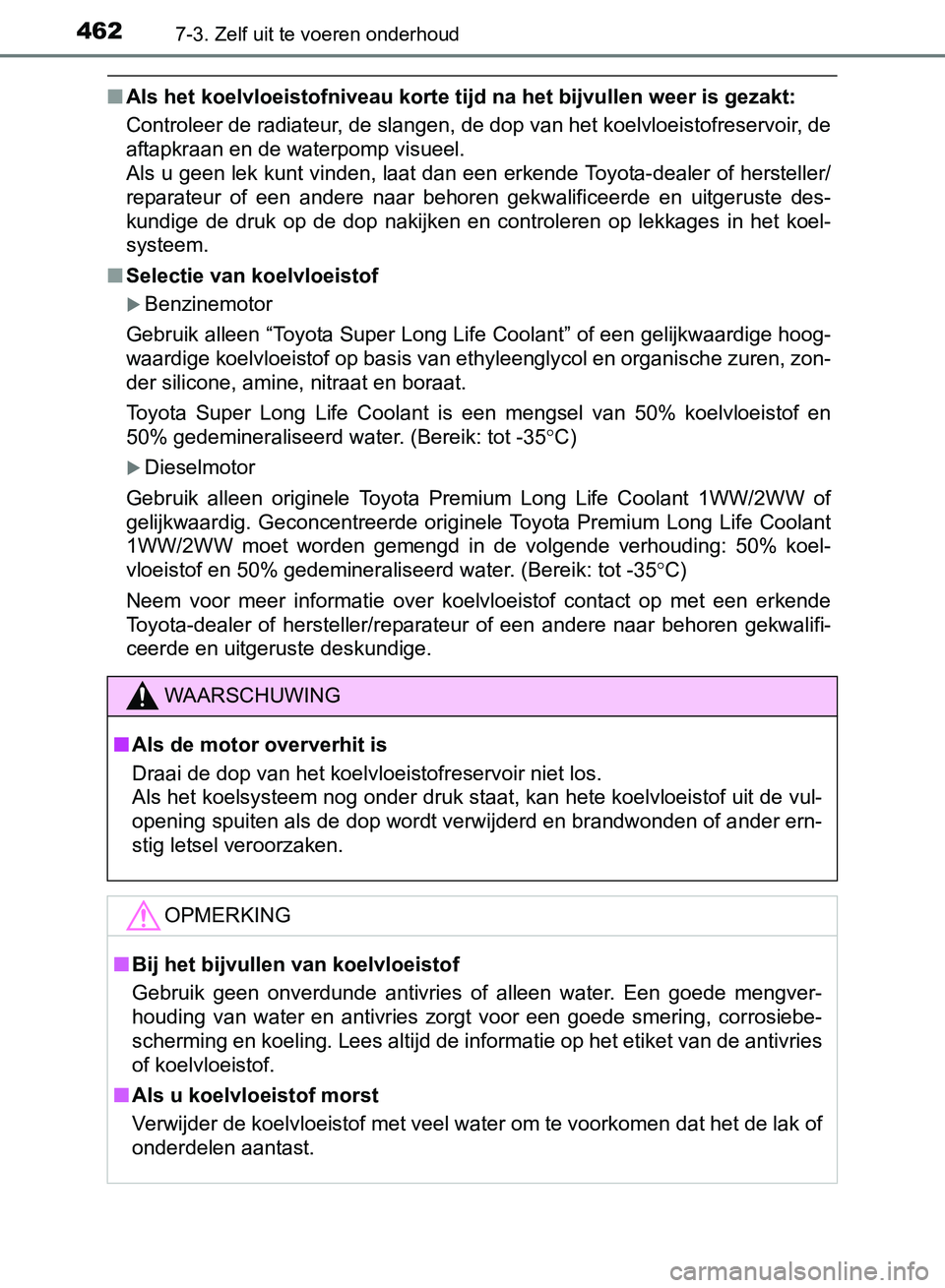

■Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt:
Controleer de radiateur, de slangen, de dop van het koelvloeistofreservoir, de
aftapkraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages in het koel-
systeem.
■Selectie van koelvloeistof
Benzinemotor
Gebruik alleen “Toyota Super Long Life Coolant” of een gelijkwaardige hoog-
waardige koelvloeistof op basis van ethyleenglycol en organische zuren, zon-
der silicone, amine, nitraat en boraat.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Bereik: tot -35°C)
Dieselmotor
Gebruik alleen originele Toyota Premium Long Life Coolant 1WW/2WW of
gelijkwaardig. Geconcentreerde originele Toyota Premium Long Life Coolant
1WW/2WW moet worden gemengd in de volgende verhouding: 50% koel-
vloeistof en 50% gedemineraliseerd water. (Bereik: tot -35°C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■Als de motor oververhit is
Draai de dop van het koelvloeistofreservoir niet los.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of ander ern-
stig letsel veroorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengver-
houding van water en antivries zorgt voor een goede smering, corrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.
AVENSIS_OM_OM20C66E_(EE).book Page 462 Friday, November 4, 2016 5:03 PM

4637-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging

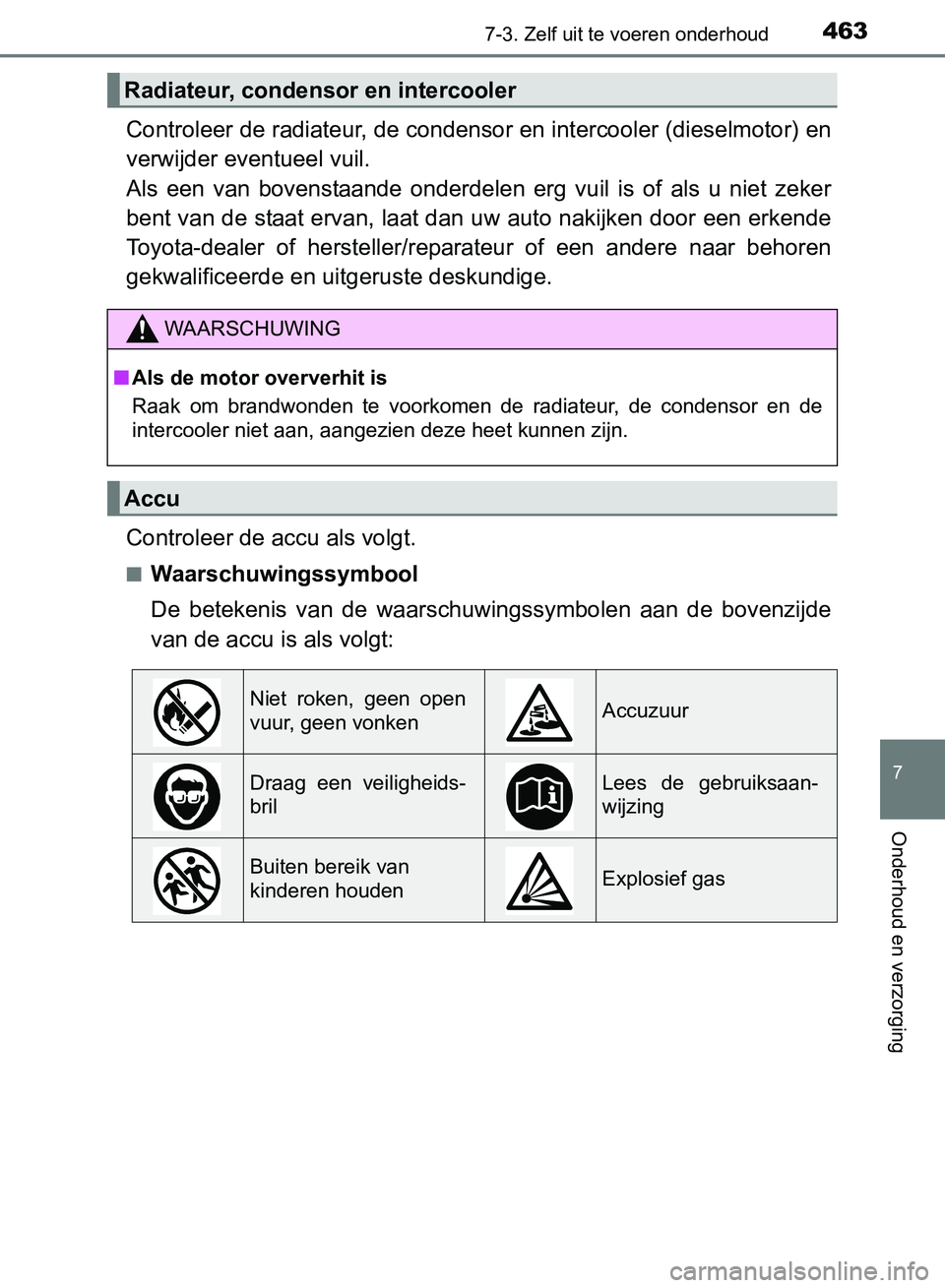

Controleer de radiateur, de condensor en intercooler (dieselmotor) en
verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker
bent van de staat ervan, laat dan uw auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Controleer de accu als volgt.
■Waarschuwingssymbool
De betekenis van de waarschuwingssymbolen aan de bovenzijde
van de accu is als volgt:
Radiateur, condensor en intercooler
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de radiateur, de condensor en de
intercooler niet aan, aangezien deze heet kunnen zijn.
Accu
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een veiligheids-
brilLees de gebruiksaan-
wijzing
Buiten bereik van
kinderen houdenExplosief gas
AVENSIS_OM_OM20C66E_(EE).book Page 463 Friday, November 4, 2016 5:03 PM

4647-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)■

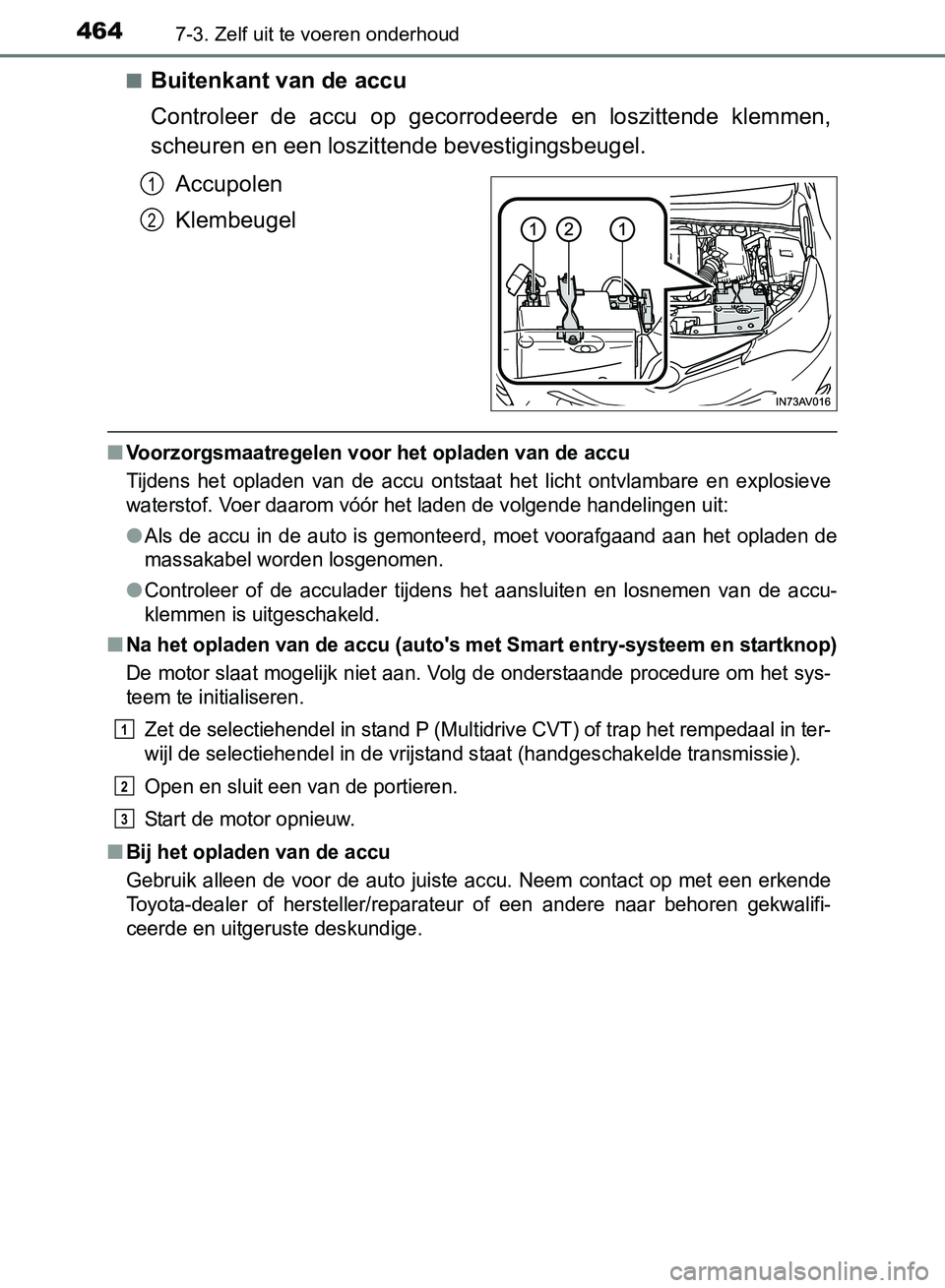

Buitenkant van de accu
Controleer de accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende bevestigingsbeugel.
Accupolen
Klembeugel
■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de accu ontstaat het licht ontvlambare en explosieve
waterstof. Voer daarom vóór het laden de volgende handelingen uit:
●Als de accu in de auto is gemonteerd, moet voorafgaand aan het opladen de
massakabel worden losgenomen.
●Controleer of de acculader tijdens het aansluiten en losnemen van de accu-
klemmen is uitgeschakeld.
■Na het opladen van de accu (auto's met Smart entry-systeem en startknop)
De motor slaat mogelijk niet aan. Volg de onderstaande procedure om het sys-
teem te initialiseren.
Zet de selectiehendel in stand P (Multidrive CVT) of trap het rempedaal in ter-
wijl de selectiehendel in de vrijstand staat (handgeschakelde transmissie).
Open en sluit een van de portieren.
Start de motor opnieuw.
■Bij het opladen van de accu
Gebruik alleen de voor de auto juiste accu. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
1
2
1
2
3
AVENSIS_OM_OM20C66E_(EE).book Page 464 Friday, November 4, 2016 5:03 PM

4657-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging
WAARSCHUWING

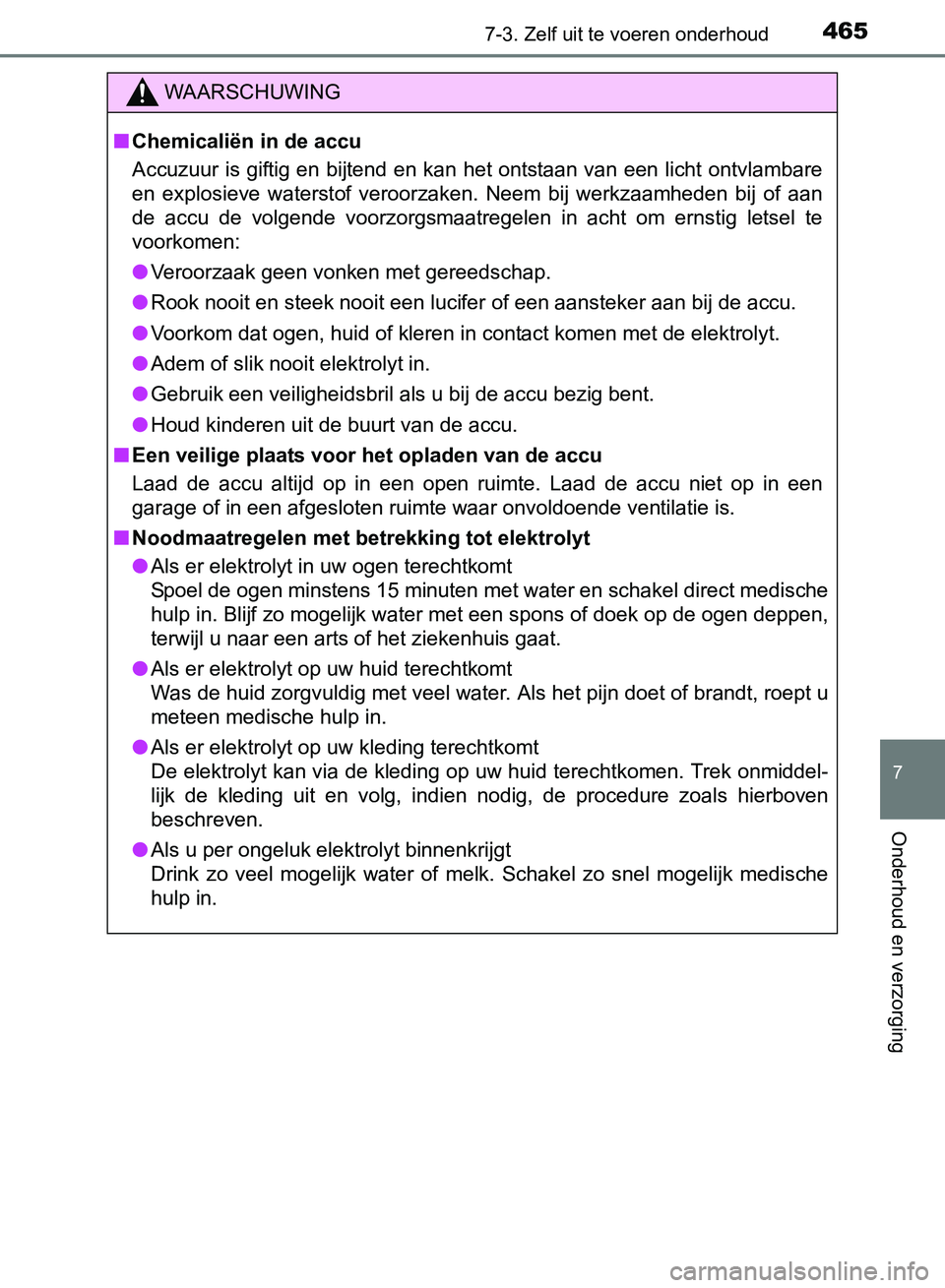

■Chemicaliën in de accu
Accuzuur is giftig en bijtend en kan het ontstaan van een licht ontvlambare
en explosieve waterstof veroorzaken. Neem bij werkzaamheden bij of aan
de accu de volgende voorzorgsmaatregelen in acht om ernstig letsel te
voorkomen:
●Veroorzaak geen vonken met gereedschap.
●Rook nooit en steek nooit een lucifer of een aansteker aan bij de accu.
●Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
●Adem of slik nooit elektrolyt in.
●<002a0048004500550058004c004e0003004800480051000300590048004c004f004c004a004b0048004c0047005600450055004c004f00030044004f00560003005800030045004c004d00030047004800030044004600460058000300450048005d004c00
4a000300450048005100570011[
●Houd kinderen uit de buurt van de accu.
■Een veilige plaats voor het opladen van de accu
Laad de accu altijd op in een open ruimte. Laad de accu niet op in een
garage of in een afgesloten ruimte waar onvoldoende ventilatie is.
■Noodmaatregelen met betrekking tot elektrolyt
●Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct medische
hulp in. Blijf zo mogelijk water met een spons of doek op de ogen deppen,
terwijl u naar een arts of het ziekenhuis gaat.
●Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of brandt, roept u
meteen medische hulp in.
●Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddel-
lijk de kleding uit en volg, indien nodig, de procedure zoals hierboven
beschreven.
●Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische
hulp in.
AVENSIS_OM_OM20C66E_(EE).book Page 465 Friday, November 4, 2016 5:03 PM

4667-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)

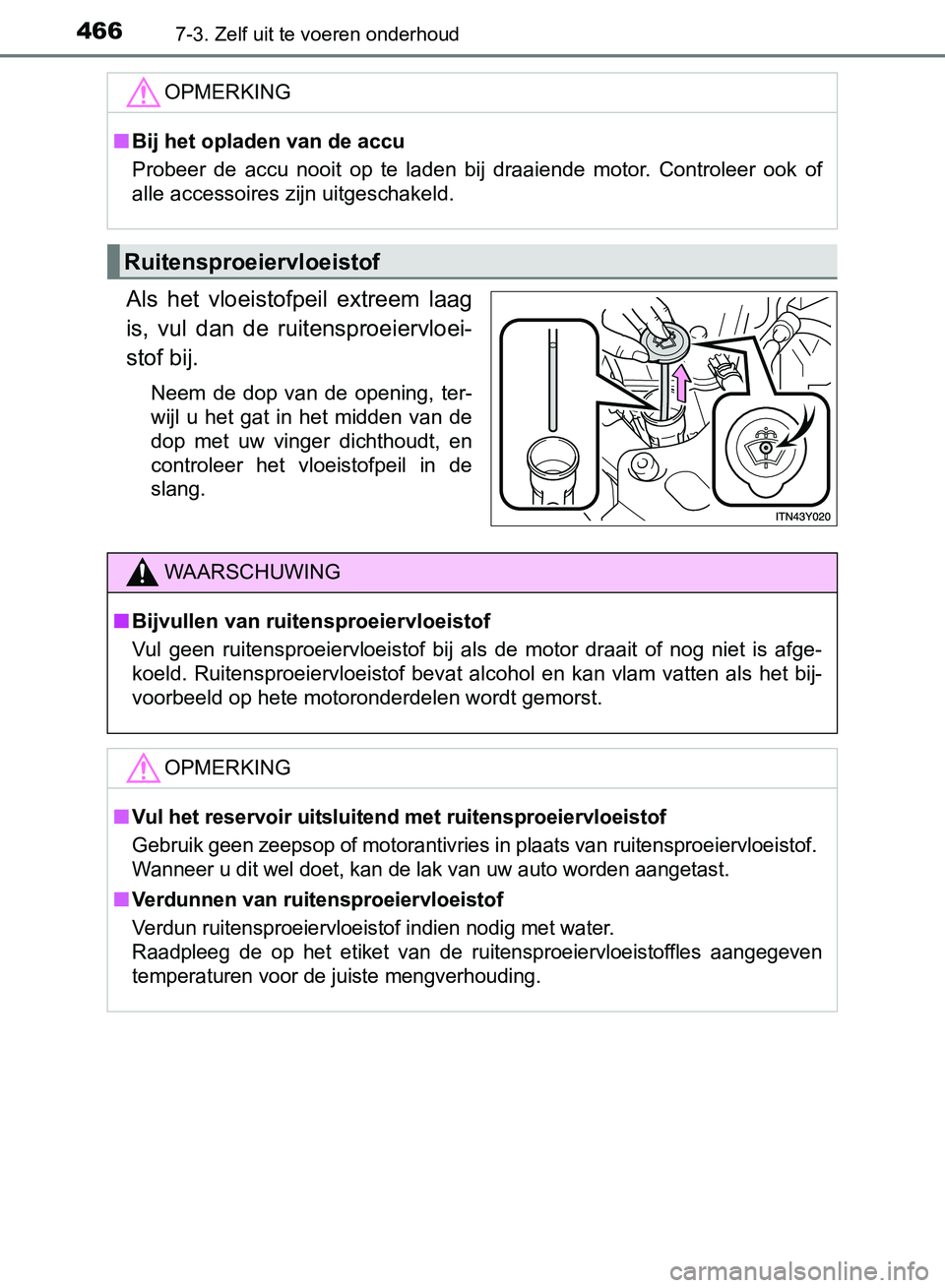

Als het vloeistofpeil extreem laag
is, vul dan de ruitensproeiervloei-
stof bij.
Neem de dop van de opening, ter-
wijl u het gat in het midden van de
dop met uw vinger dichthoudt, en
controleer het vloeistofpeil in de
slang.
OPMERKING
■Bij het opladen van de accu
Probeer de accu nooit op te laden bij draaiende motor. Controleer ook of
alle accessoires zijn uitgeschakeld.
Ruitensproeiervloeistof
WAARSCHUWING
■Bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als de motor draait of nog niet is afge-
koeld. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloeistof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast.
■Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven
temperaturen voor de juiste mengverhouding.
AVENSIS_OM_OM20C66E_(EE).book Page 466 Friday, November 4, 2016 5:03 PM

4677-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging

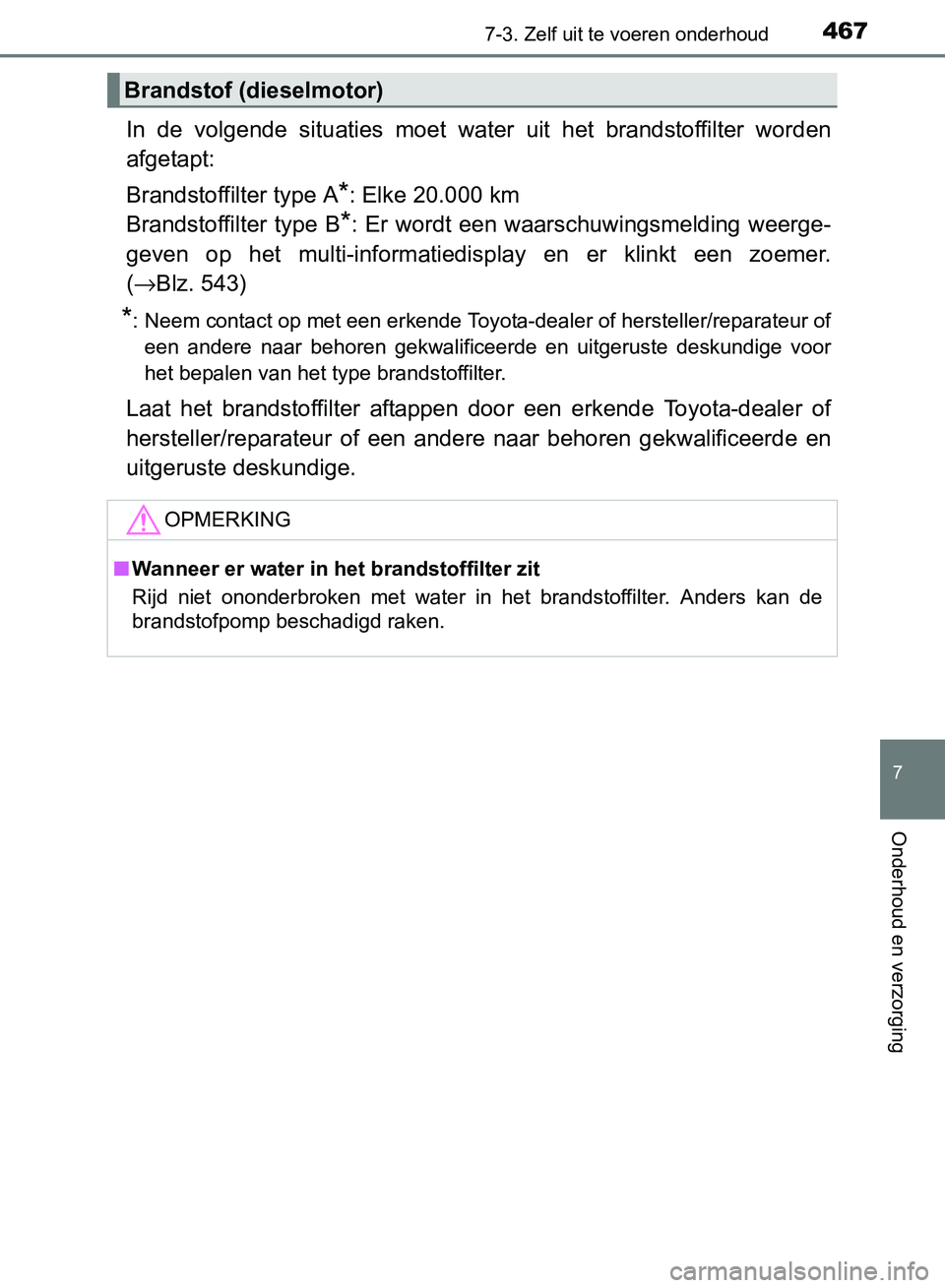

In de volgende situaties moet water uit het brandstoffilter worden
afgetapt:
Brandstoffilter type A
*: Elke 20.000 km
Brandstoffilter type B
*: Er wordt een waarschuwingsmelding weerge-
geven op het multi-informatiedisplay en er klinkt een zoemer.
(→Blz. 543)
*: Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige voor
het bepalen van het type brandstoffilter.
Laat het brandstoffilter aftappen door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Brandstof (dieselmotor)
OPMERKING
■Wanneer er water in het brandstoffilter zit
Rijd niet ononderbroken met water in het brandstoffilter. Anders kan de
brandstofpomp beschadigd raken.
AVENSIS_OM_OM20C66E_(EE).book Page 467 Friday, November 4, 2016 5:03 PM

4687-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)

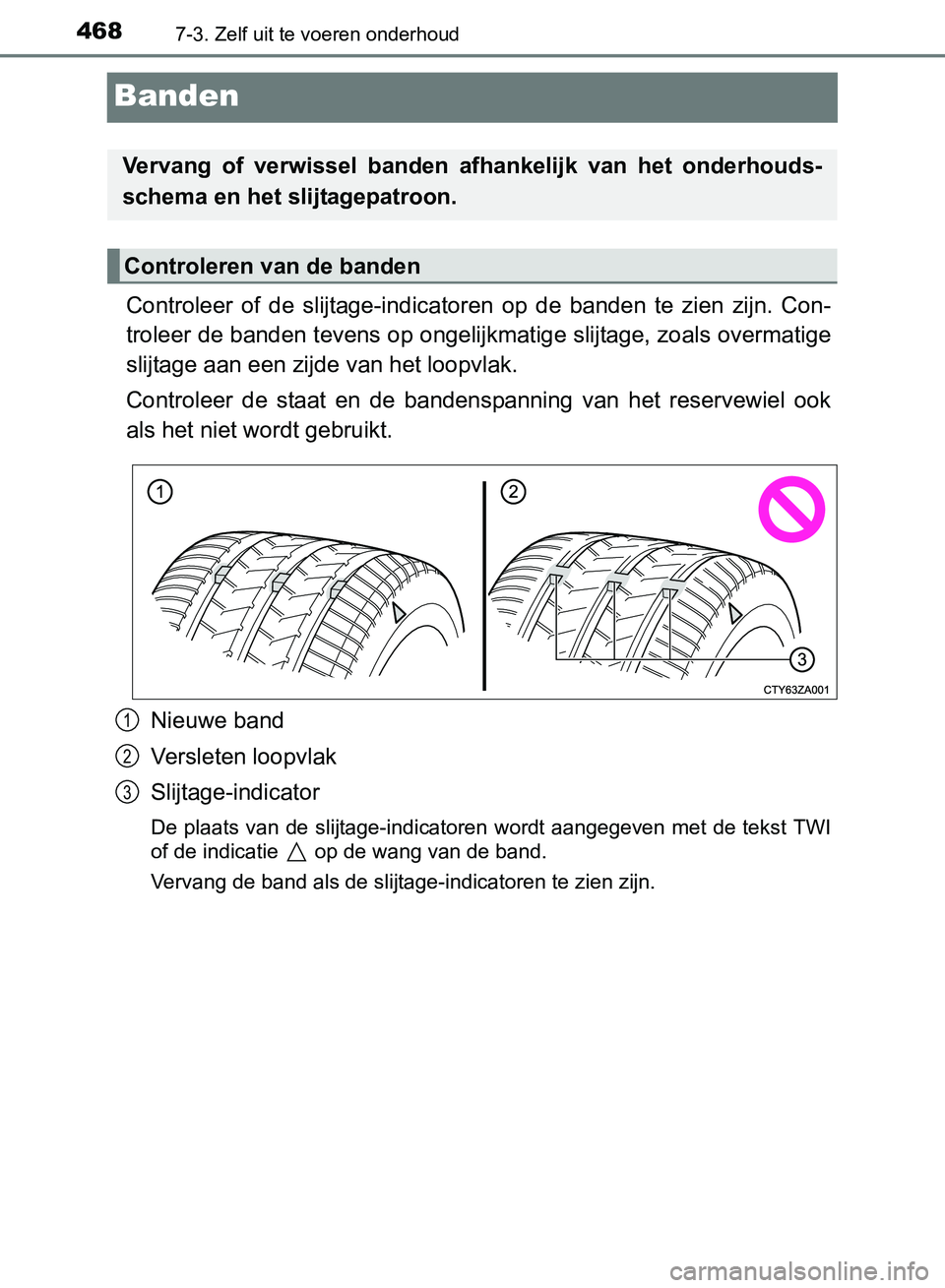

Banden
Controleer of de slijtage-indicatoren op de banden te zien zijn. Con-
troleer de banden tevens op ongelijkmatige slijtage, zoals overmatige
slijtage aan een zijde van het loopvlak.
Controleer de staat en de bandenspanning van het reservewiel ook
als het niet wordt gebruikt.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de tekst TWI
of de indicatie op de wang van de band.
Vervang de band als de slijtage-indicatoren te zien zijn.
Vervang of verwissel banden afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
1
2
3
AVENSIS_OM_OM20C66E_(EE).book Page 468 Friday, November 4, 2016 5:03 PM

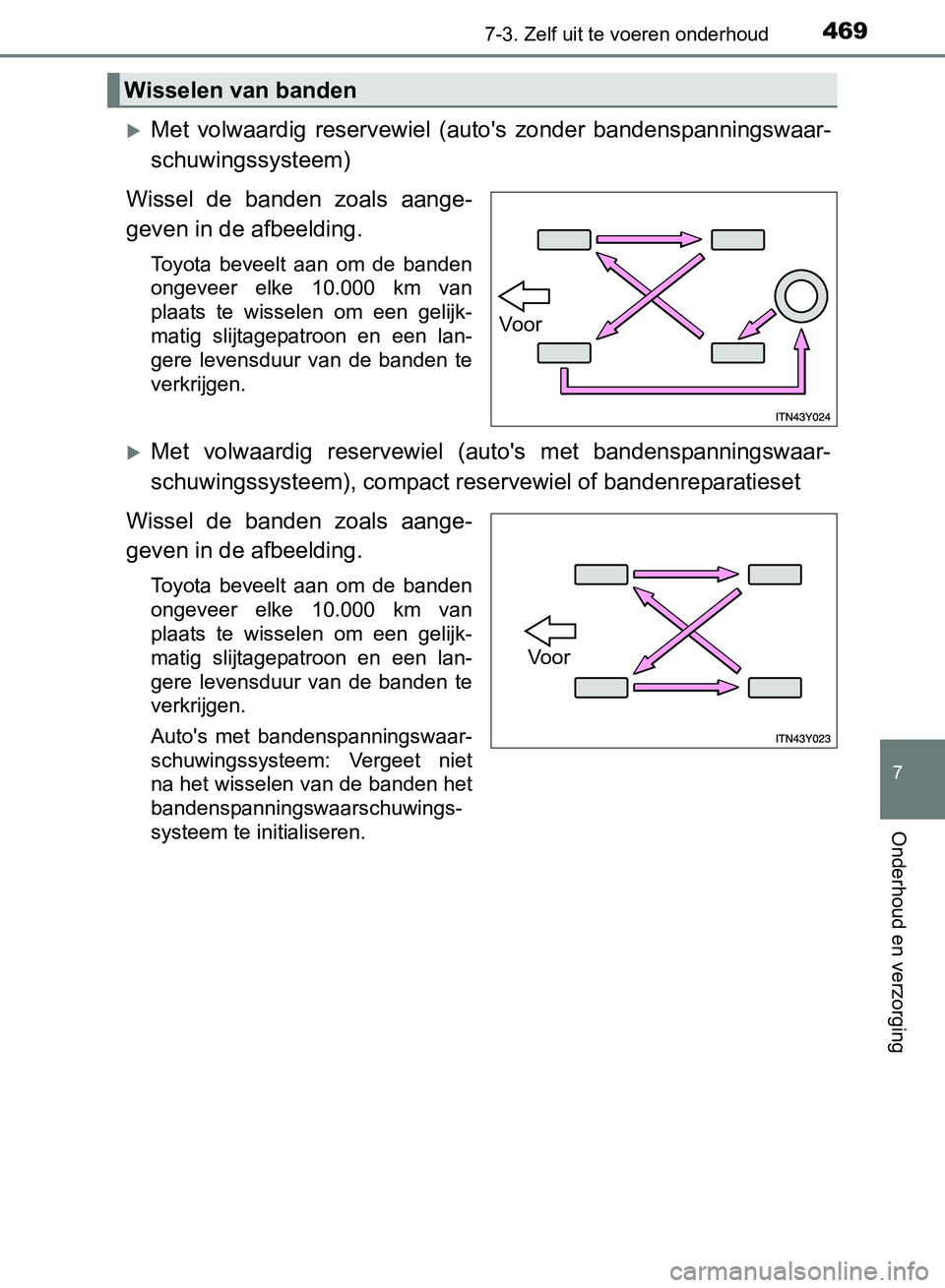

4697-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging
Met volwaardig reservewiel (auto's zonder bandenspanningswaar-
schuwingssysteem)
Wissel de banden zoals aange-
geven in de afbeelding.
Toyota beveelt aan om de banden
ongeveer elke 10.000 km van
plaats te wisselen om een gelijk-
matig slijtagepatroon en een lan-
gere levensduur van de banden te
verkrijgen.
Met volwaardig reservewiel (auto's met bandenspanningswaar-
schuwingssysteem), compact reservewiel of bandenreparatieset
Wissel de banden zoals aange-
geven in de afbeelding.
Toyota beveelt aan om de banden
ongeveer elke 10.000 km van
plaats te wisselen om een gelijk-
matig slijtagepatroon en een lan-
gere levensduur van de banden te
verkrijgen.
Auto's met bandenspanningswaar-
schuwingssysteem: Vergeet niet
na het wisselen van de banden het
bandenspanningswaarschuwings-
systeem te initialiseren.
Wisselen van banden
Voor
Voor
AVENSIS_OM_OM20C66E_(EE).book Page 469 Friday, November 4, 2016 5:03 PM

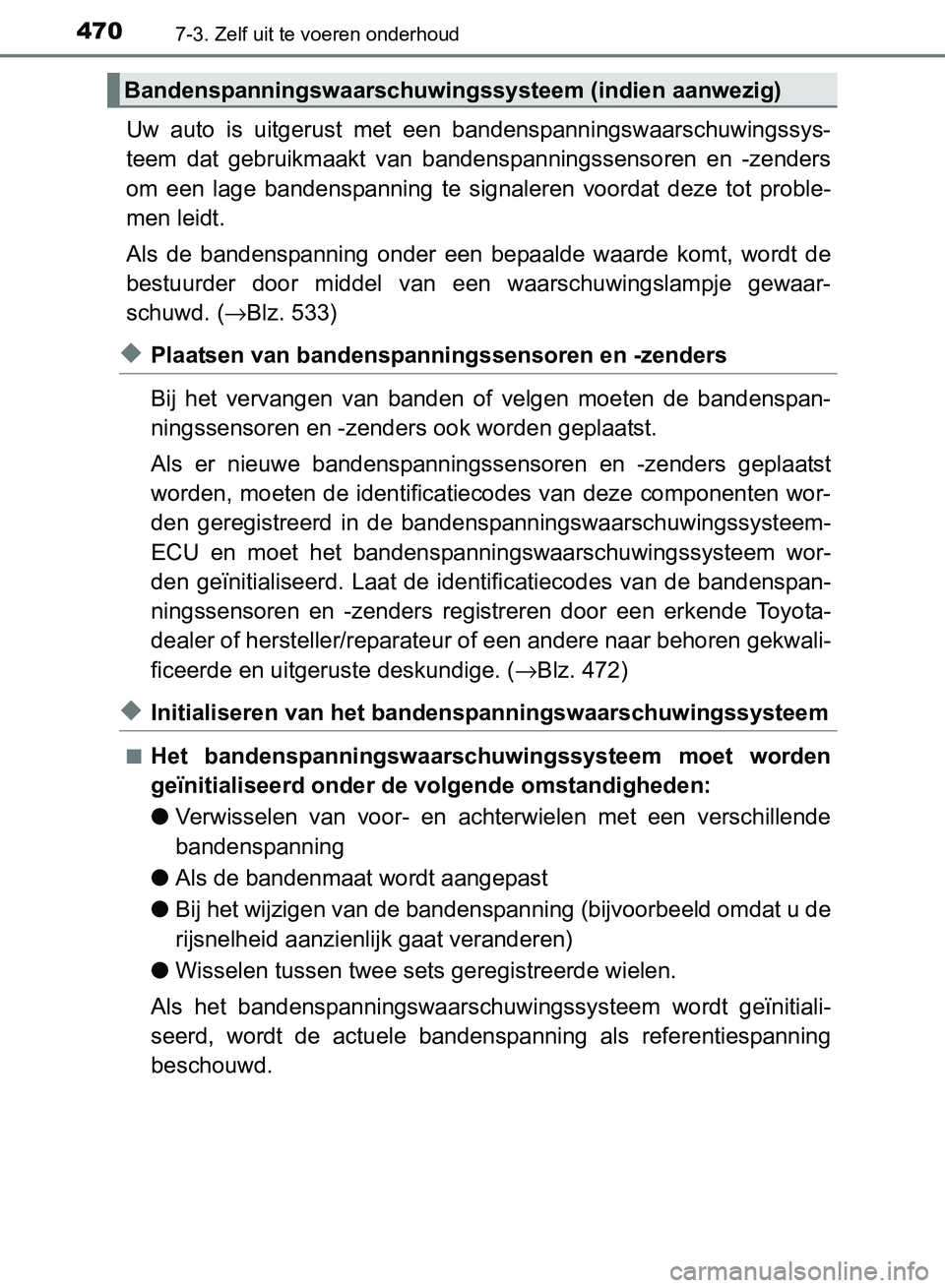

4707-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruikmaakt van bandenspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot proble-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. (→Blz. 533)
◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst
worden, moeten de identificatiecodes van deze componenten wor-
den geregistreerd in de bandenspanningswaarschuwingssysteem-
ECU en moet het bandenspanningswaarschuwingssysteem wor-
den geïnitialiseerd. Laat de identificatiecodes van de bandenspan-
ningssensoren en -zenders registreren door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige. (→Blz. 472)
◆Initialiseren van het bandenspanningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd onder de volgende omstandigheden:
●Verwisselen van voor- en achterwielen met een verschillende
bandenspanning
●Als de bandenmaat wordt aangepast
●Bij het wijzigen van de bandenspanning (bijvoorbeeld omdat u de
rijsnelheid aanzienlijk gaat veranderen)
●Wisselen tussen twee sets geregistreerde wielen.
Als het bandenspanningswaarschuwingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Bandenspanningswaarschuwingssysteem (indien aanwezig)
AVENSIS_OM_OM20C66E_(EE).book Page 470 Friday, November 4, 2016 5:03 PM
