TOYOTA AVENSIS 2017 Instructieboekje (in Dutch)

4517-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging

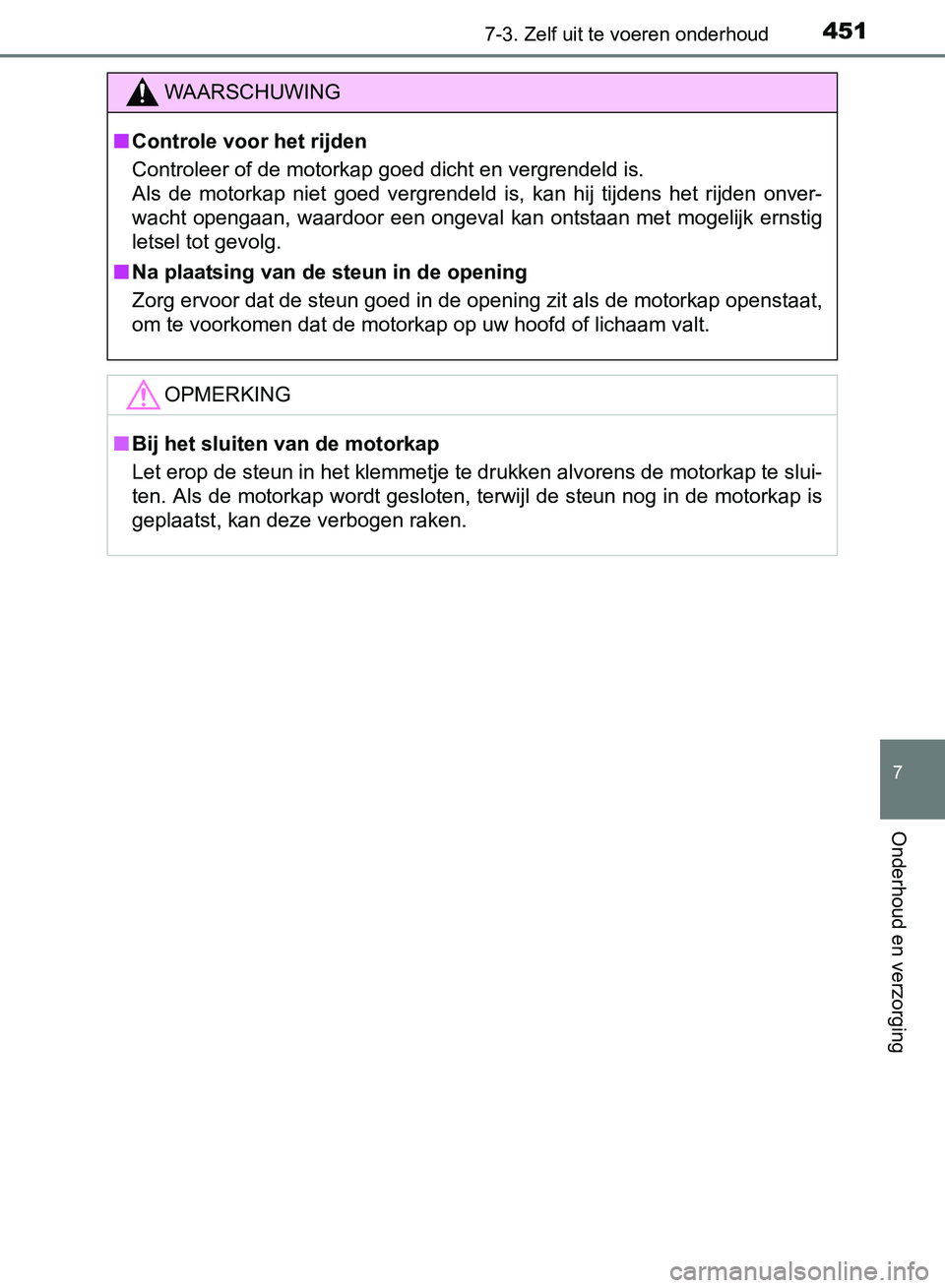

WAARSCHUWING
■Controle voor het rijden
<002600520051005700550052004f004800480055000300520049000300470048000300500052005700520055004e004400530003004a00520048004700030047004c0046004b00570003004800510003005900480055004a00550048005100470048004f00
470003004c00560011[
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten, terwijl de steun nog in de motorkap is
geplaatst, kan deze verbogen raken.
AVENSIS_OM_OM20C66E_(EE).book Page 451 Friday, November 4, 2016 5:03 PM

4527-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)

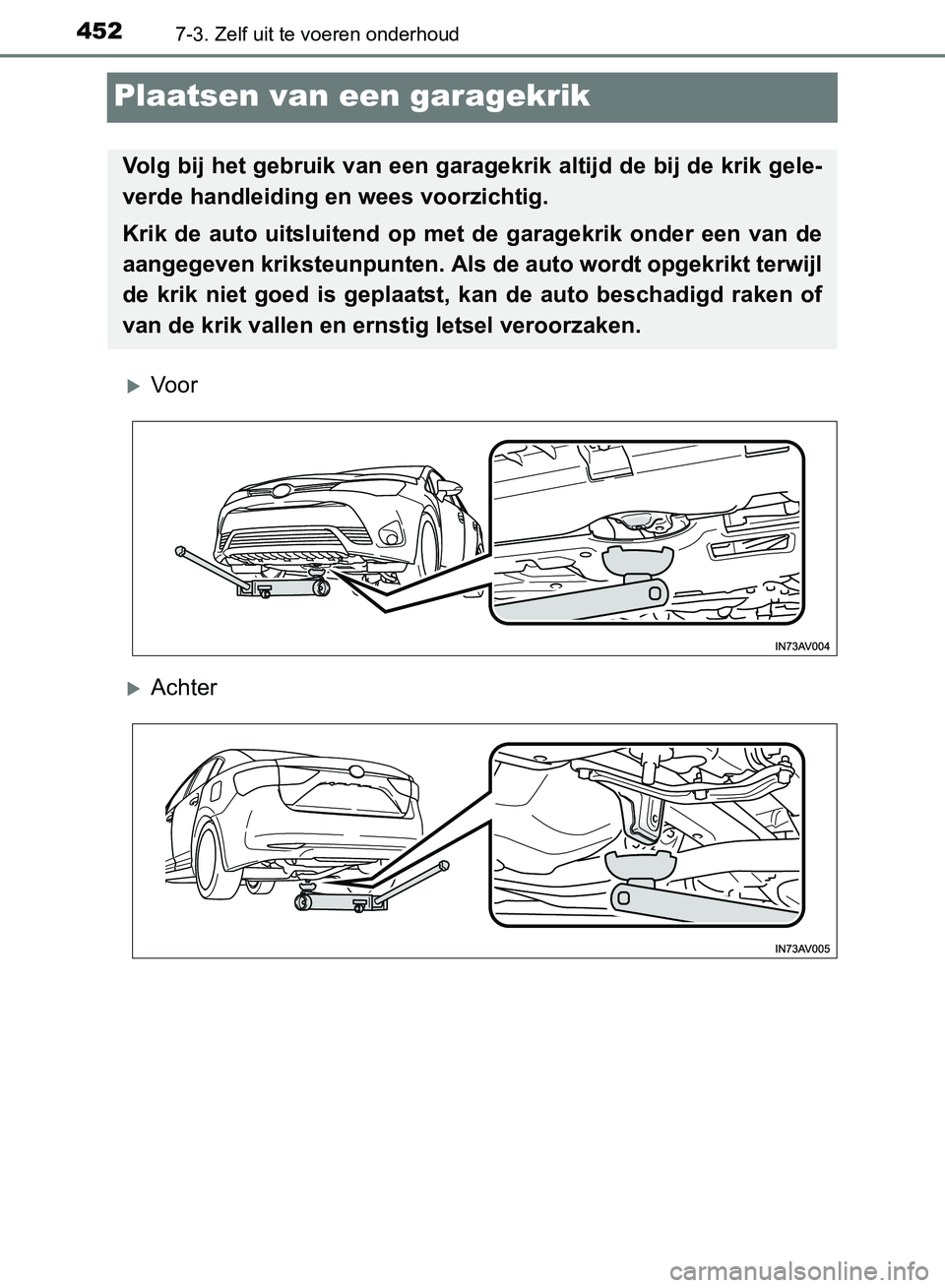

Plaatsen van een garagekrik
Vo o r
Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en ernstig letsel veroorzaken.
AVENSIS_OM_OM20C66E_(EE).book Page 452 Friday, November 4, 2016 5:03 PM

4537-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging

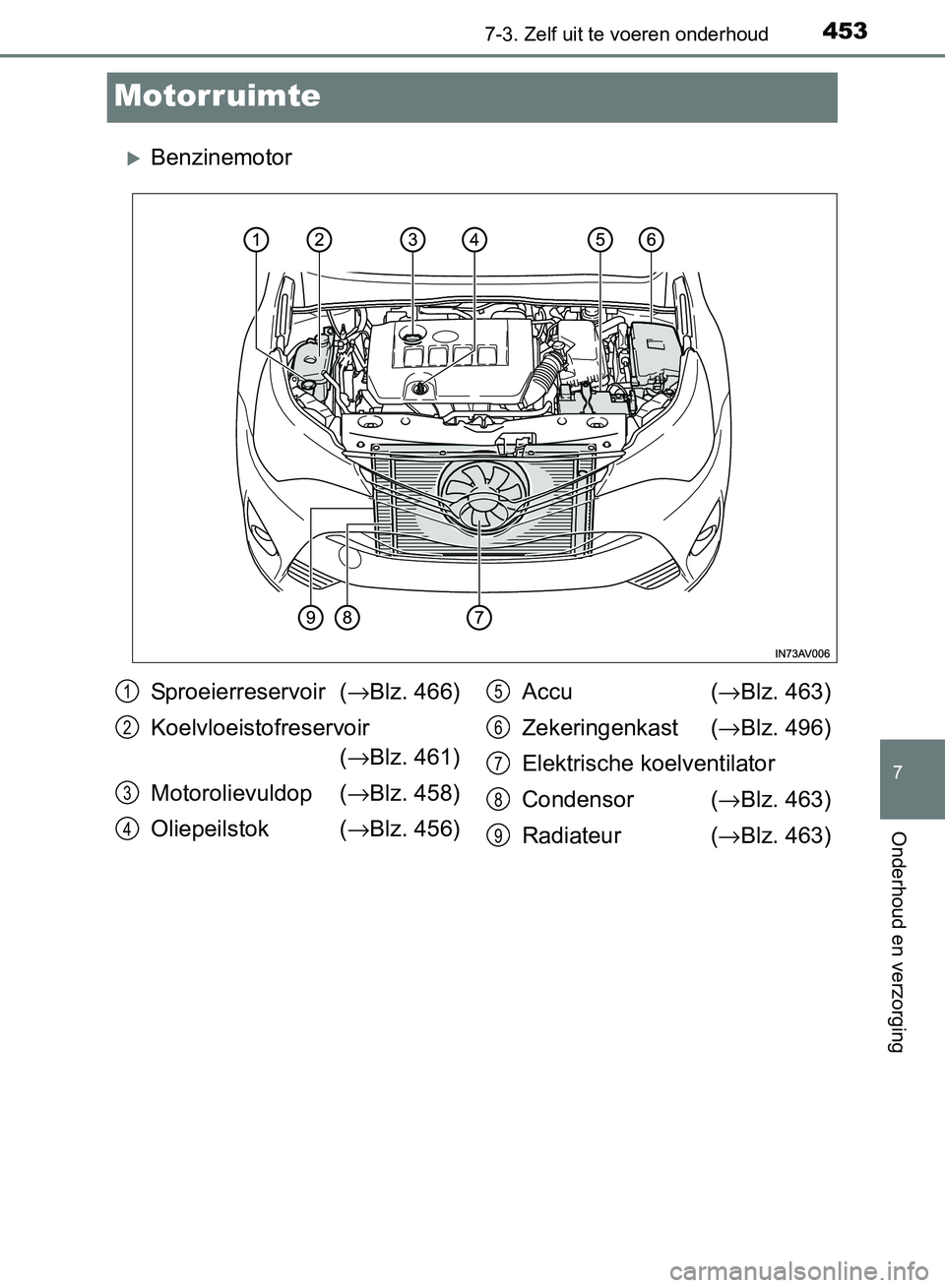

Motorruimte
Benzinemotor
Sproeierreservoir (→Blz. 466)
Koelvloeistofreservoir
(→Blz. 461)
Motorolievuldop (→Blz. 458)
Oliepeilstok (→Blz. 456)Accu (→Blz. 463)
Zekeringenkast (→Blz. 496)
Elektrische koelventilator
Condensor (→Blz. 463)
Radiateur (→Blz. 463)1
2
3
4
5
6
7
8
9
AVENSIS_OM_OM20C66E_(EE).book Page 453 Friday, November 4, 2016 5:03 PM

4547-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)

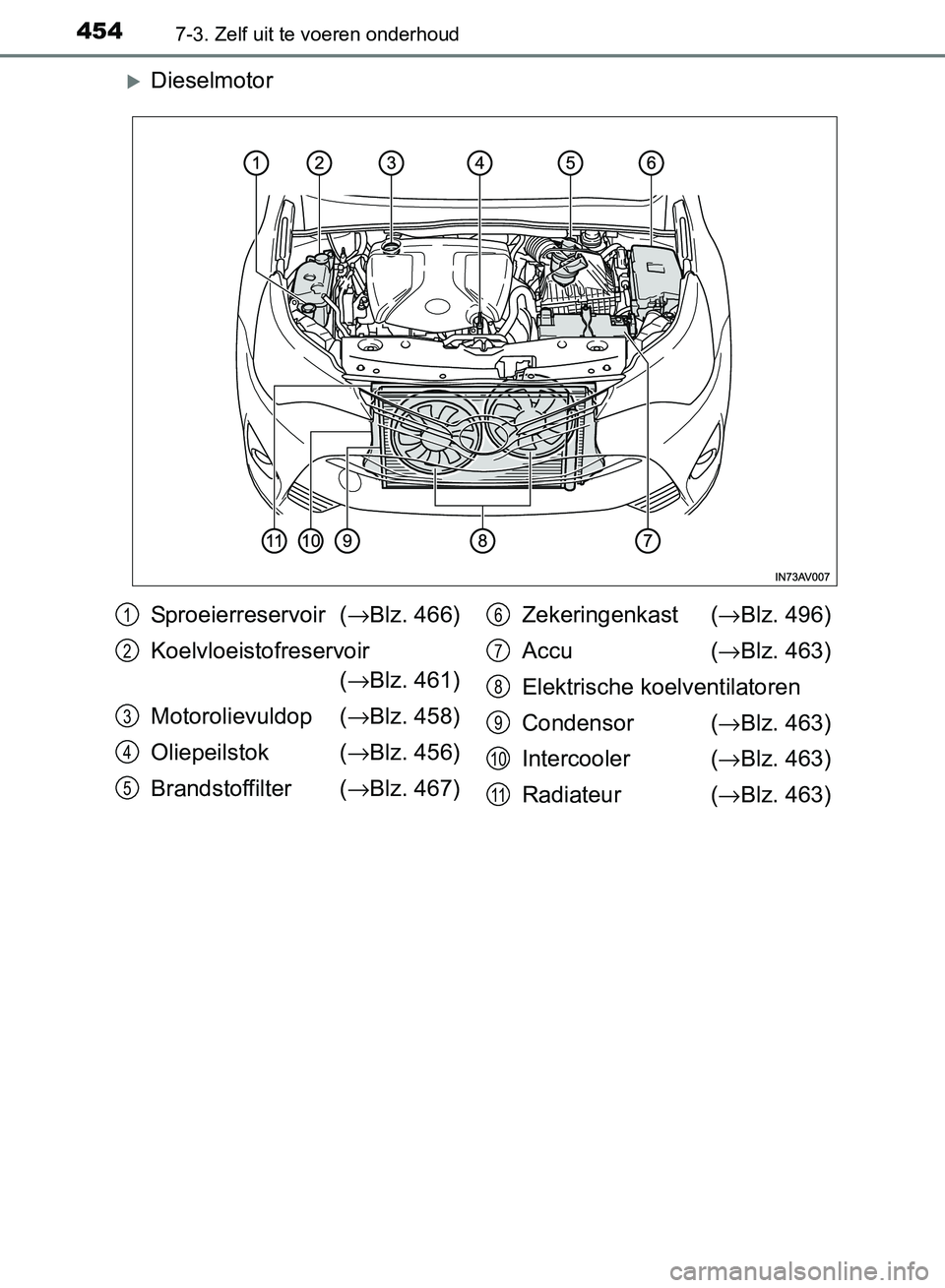

Dieselmotor
Sproeierreservoir (→Blz. 466)
Koelvloeistofreservoir
(→Blz. 461)
Motorolievuldop (→Blz. 458)
Oliepeilstok (→Blz. 456)
Brandstoffilter (→Blz. 467)Zekeringenkast (→Blz. 496)
Accu (→Blz. 463)
Elektrische koelventilatoren
Condensor (→Blz. 463)
Intercooler (→Blz. 463)
Radiateur (→Blz. 463)1
2
3
4
5
6
7
8
9
10
11
AVENSIS_OM_OM20C66E_(EE).book Page 454 Friday, November 4, 2016 5:03 PM

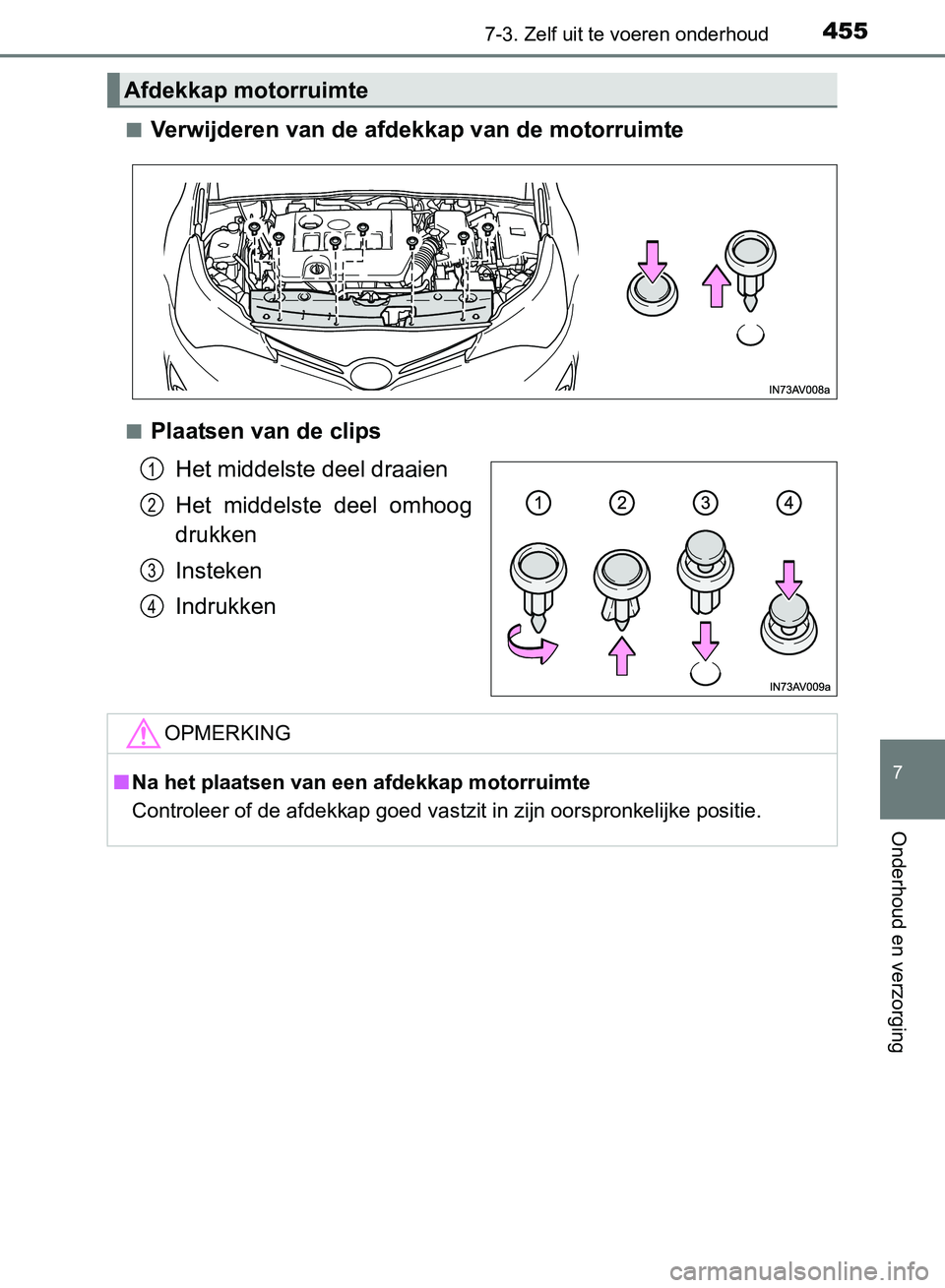

4557-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging
■Verwijderen van de afdekkap van de motorruimte
■Plaatsen van de clips
Het middelste deel draaien
Het middelste deel omhoog
drukken
Insteken
Indrukken
Afdekkap motorruimte
1
2
3
4
OPMERKING
■Na het plaatsen van een afdekkap motorruimte
Controleer of de afdekkap goed vastzit in zijn oorspronkelijke positie.
AVENSIS_OM_OM20C66E_(EE).book Page 455 Friday, November 4, 2016 5:03 PM

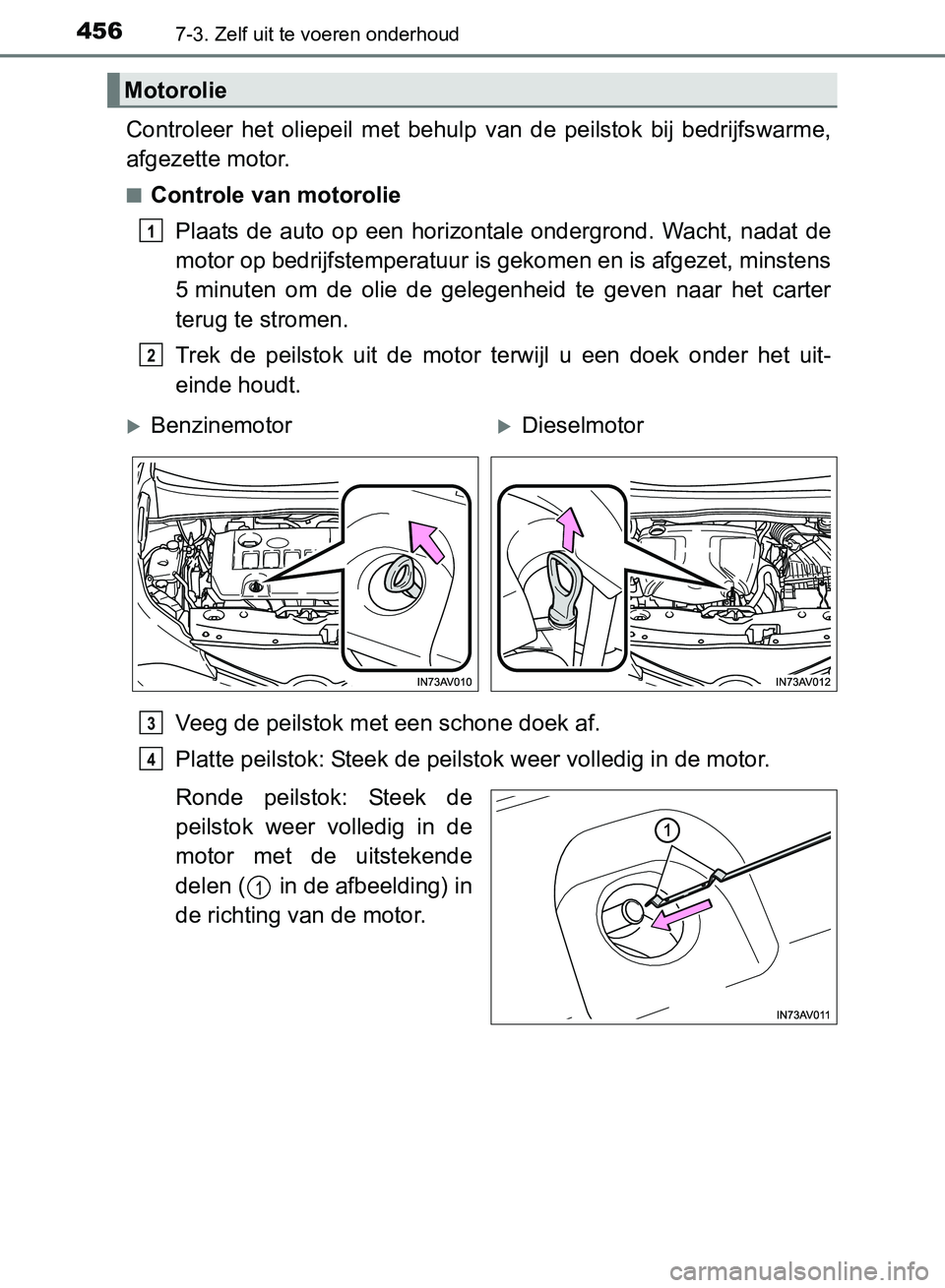

4567-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en is afgezet, minstens
5 minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Trek de peilstok uit de motor terwijl u een doek onder het uit-
einde houdt.
Veeg de peilstok met een schone doek af.
Platte peilstok: Steek de peilstok weer volledig in de motor.
Ronde peilstok: Steek de
peilstok weer volledig in de
motor met de uitstekende
delen ( in de afbeelding) in
de richting van de motor.
Motorolie
1
2
BenzinemotorDieselmotor
3
4
1
AVENSIS_OM_OM20C66E_(EE).book Page 456 Friday, November 4, 2016 5:03 PM

4577-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging

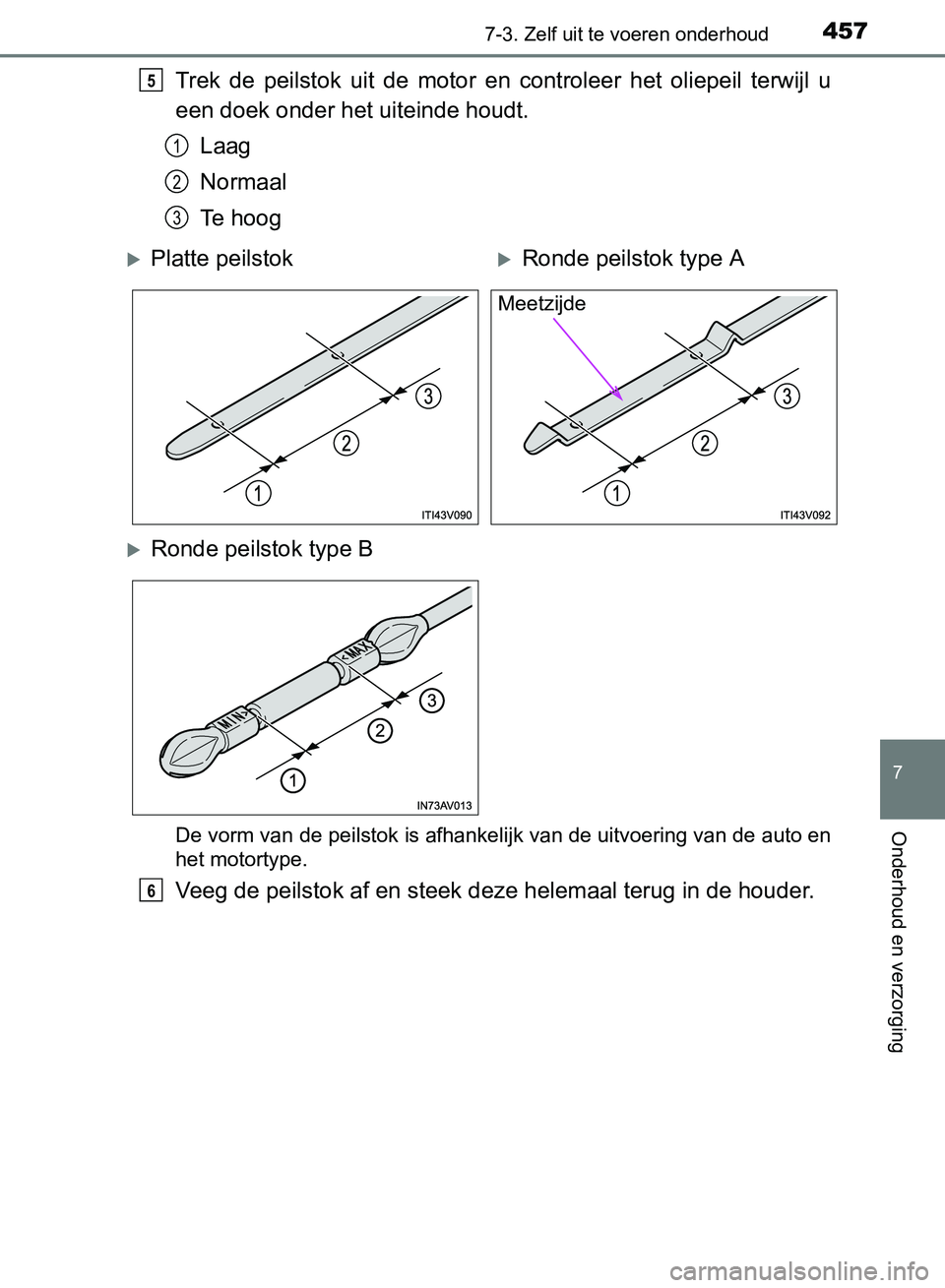

Trek de peilstok uit de motor en controleer het oliepeil terwijl u
een doek onder het uiteinde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is afhankelijk van de uitvoering van de auto en
het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.
5
1
2
3
Platte peilstokRonde peilstok type A
Ronde peilstok type B
Meetzijde
6
AVENSIS_OM_OM20C66E_(EE).book Page 457 Friday, November 4, 2016 5:03 PM

4587-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)■

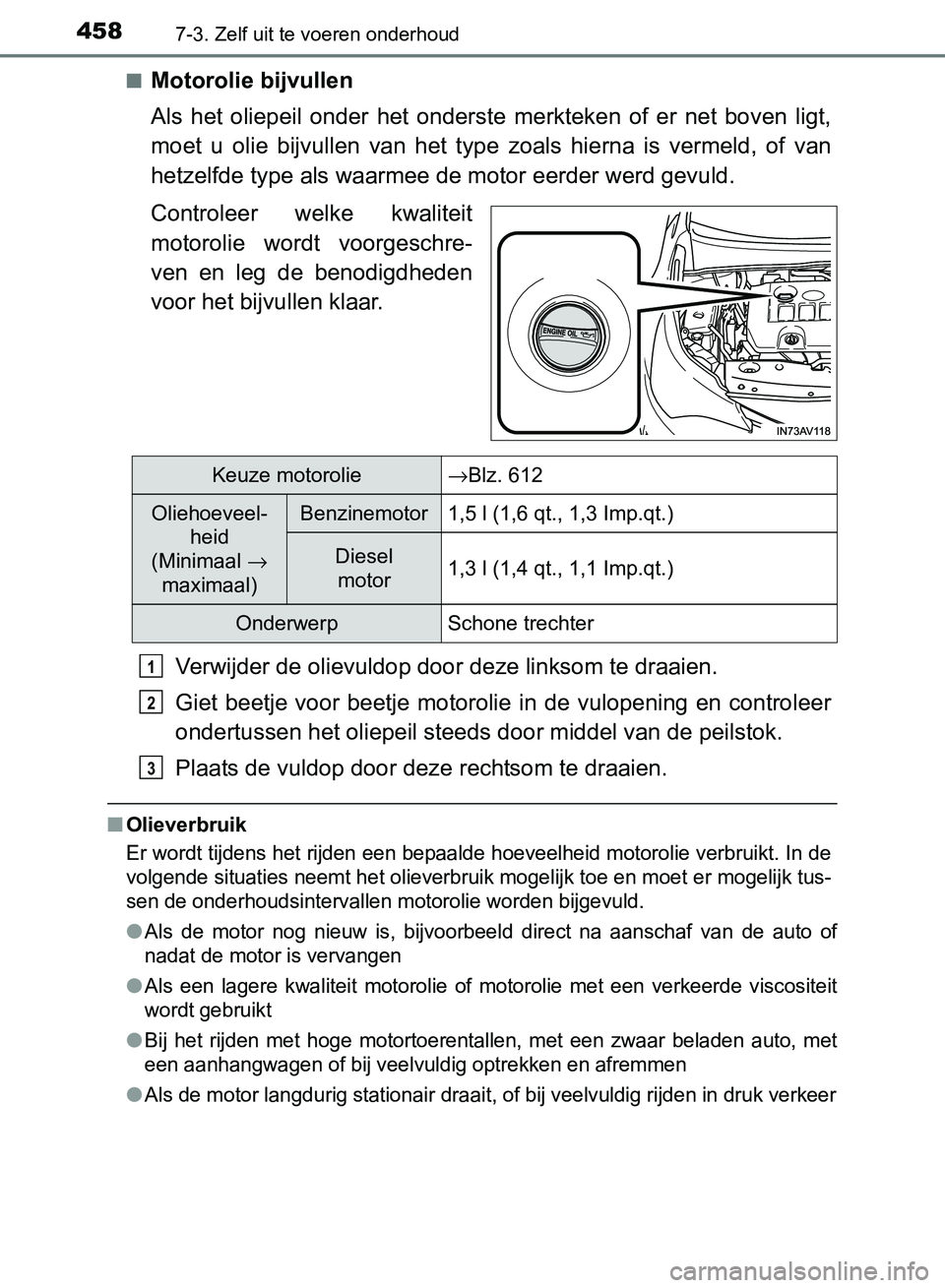

Motorolie bijvullen
Als het oliepeil onder het onderste merkteken of er net boven ligt,
moet u olie bijvullen van het type zoals hierna is vermeld, of van
hetzelfde type als waarmee de motor eerder werd gevuld.
Controleer welke kwaliteit
motorolie wordt voorgeschre-
ven en leg de benodigdheden
voor het bijvullen klaar.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de vuldop door deze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In de
volgende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk tus-
sen de onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
●Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
●Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen of bij veelvuldig optrekken en afremmen
●Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk verkeer
Keuze motorolie→Blz. 612
Oliehoeveel-
heid
(Minimaal →
maximaal)Benzinemotor 1,5 l (1,6 qt., 1,3 Imp.qt.)
Diesel
motor1,3 l (1,4 qt., 1,1 Imp.qt.)
Onderwerp Schone trechter
1
2
3
AVENSIS_OM_OM20C66E_(EE).book Page 458 Friday, November 4, 2016 5:03 PM

4597-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging

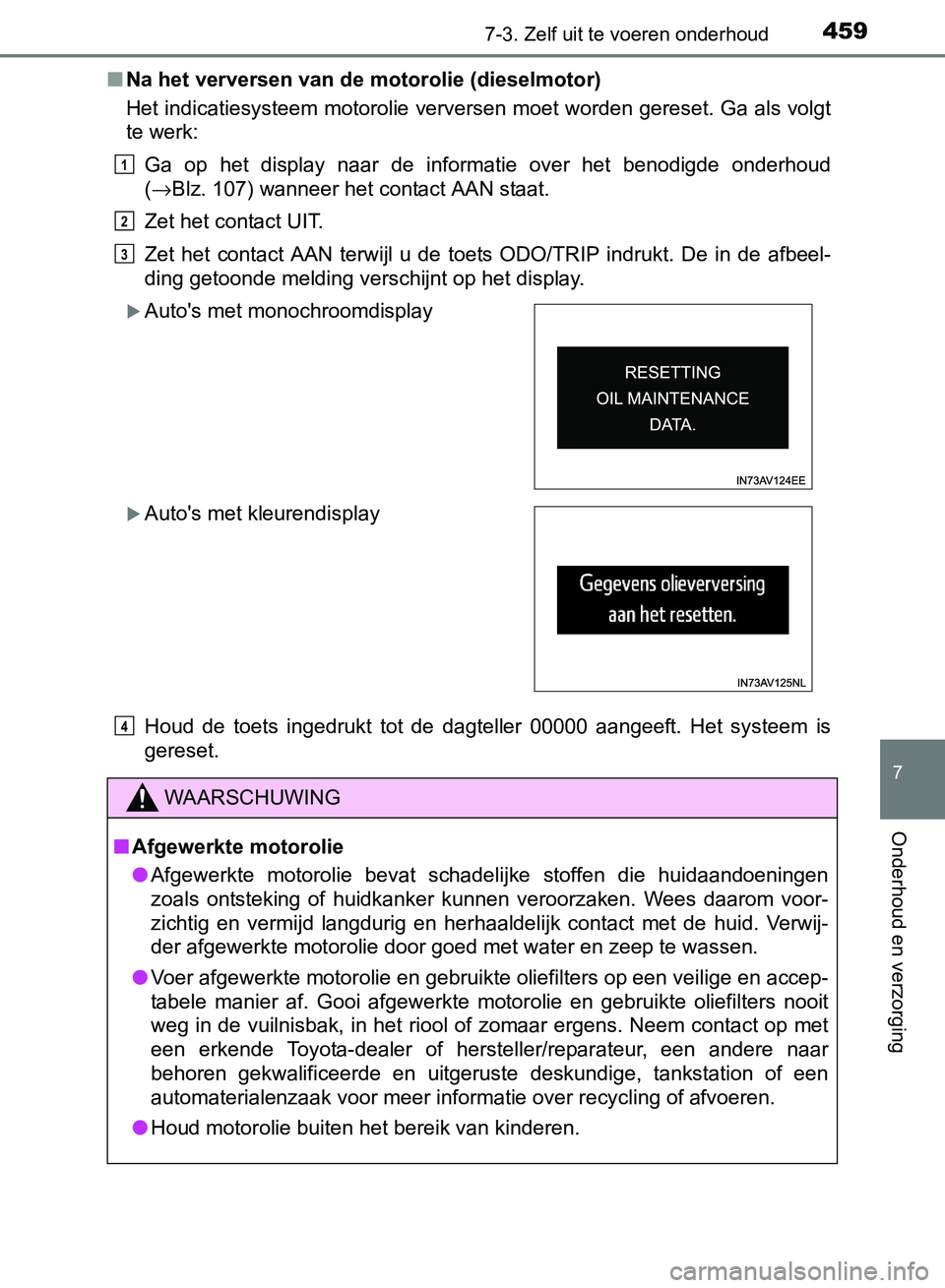

■Na het verversen van de motorolie (dieselmotor)
Het indicatiesysteem motorolie verversen moet worden gereset. Ga als volgt
te werk:
Ga op het display naar de informatie over het benodigde onderhoud
(→Blz. 107) wanneer het contact AAN staat.
Zet het contact UIT.
Zet het contact AAN terwijl u de toets ODO/TRIP indrukt. De in de afbeel-
ding getoonde melding verschijnt op het display.
Houd de toets ingedrukt tot de dagteller 00000 aangeeft. Het systeem is
gereset.
Auto's met monochroomdisplay
Auto's met kleurendisplay
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
●Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens. Neem contact op met
een erkende Toyota-dealer of hersteller/reparateur, een andere naar
behoren gekwalificeerde en uitgeruste deskundige, tankstation of een
automaterialenzaak voor meer informatie over recycling of afvoeren.
●Houd motorolie buiten het bereik van kinderen.
1
2
3
4
AVENSIS_OM_OM20C66E_(EE).book Page 459 Friday, November 4, 2016 5:03 PM

4607-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)

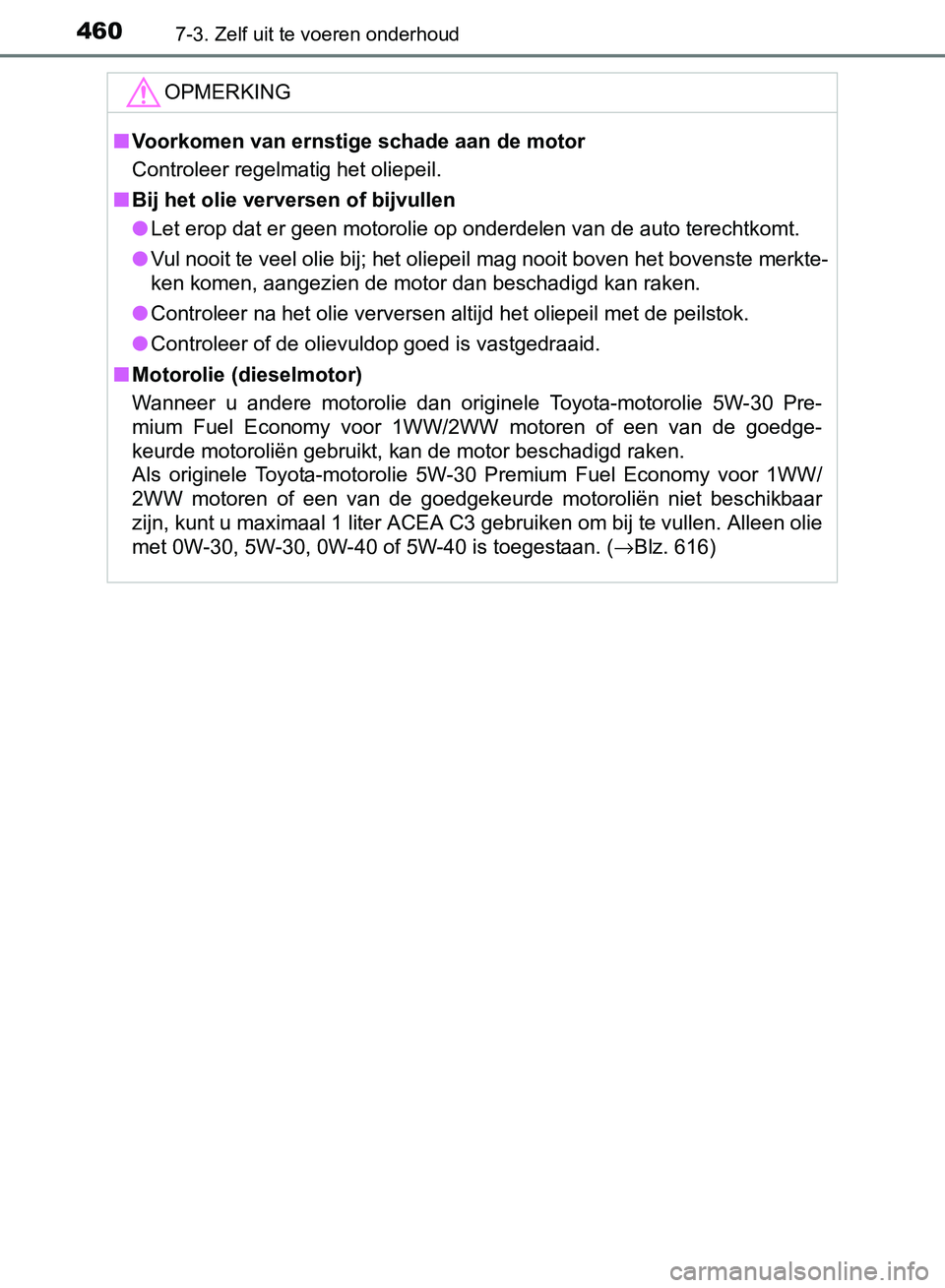

OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij; het oliepeil mag nooit boven het bovenste merkte-
<004e004800510003004e0052005000480051000f0003004400440051004a0048005d004c00480051000300470048000300500052005700520055000300470044005100030045004800560046004b00440047004c004a00470003004e004400510003005500
44004e004800510011[
●Controleer na het olie verversen altijd het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vastgedraaid.
■Motorolie (dieselmotor)
Wanneer u andere motorolie dan originele Toyota-motorolie 5W-30 Pre-
mium Fuel Economy voor 1WW/2WW motoren of een van de goedge-
keurde motoroliën gebruikt, kan de motor beschadigd raken.
Als originele Toyota-motorolie 5W-30 Premium Fuel Economy voor 1WW/
2WW motoren of een van de goedgekeurde motoroliën niet beschikbaar
zijn, kunt u maximaal 1 liter ACEA C3 gebruiken om bij te vullen. Alleen olie
met 0W-30, 5W-30, 0W-40 of 5W-40 is toegestaan. (→Blz. 616)
AVENSIS_OM_OM20C66E_(EE).book Page 460 Friday, November 4, 2016 5:03 PM
