Page 511 of 673
5117-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
7
Manutenzione e cura
■Fendinebbia anteriore (se in dotazione)Rimuovere i bulloni rivesti-
mento passaruota. Rimuovere
parzialmente il rivestimento pas-
saruota.
Scollegare il connettore pre-
mendo contemporaneamente
sul dispositivo di sbloccaggio.
Ruotare il portalampada in
senso antiorario.
1
2
3
AVENSIS_OM_OM20C70L_(EL).book Page 511 Wednesday, June 15, 20 16 2:44 PM

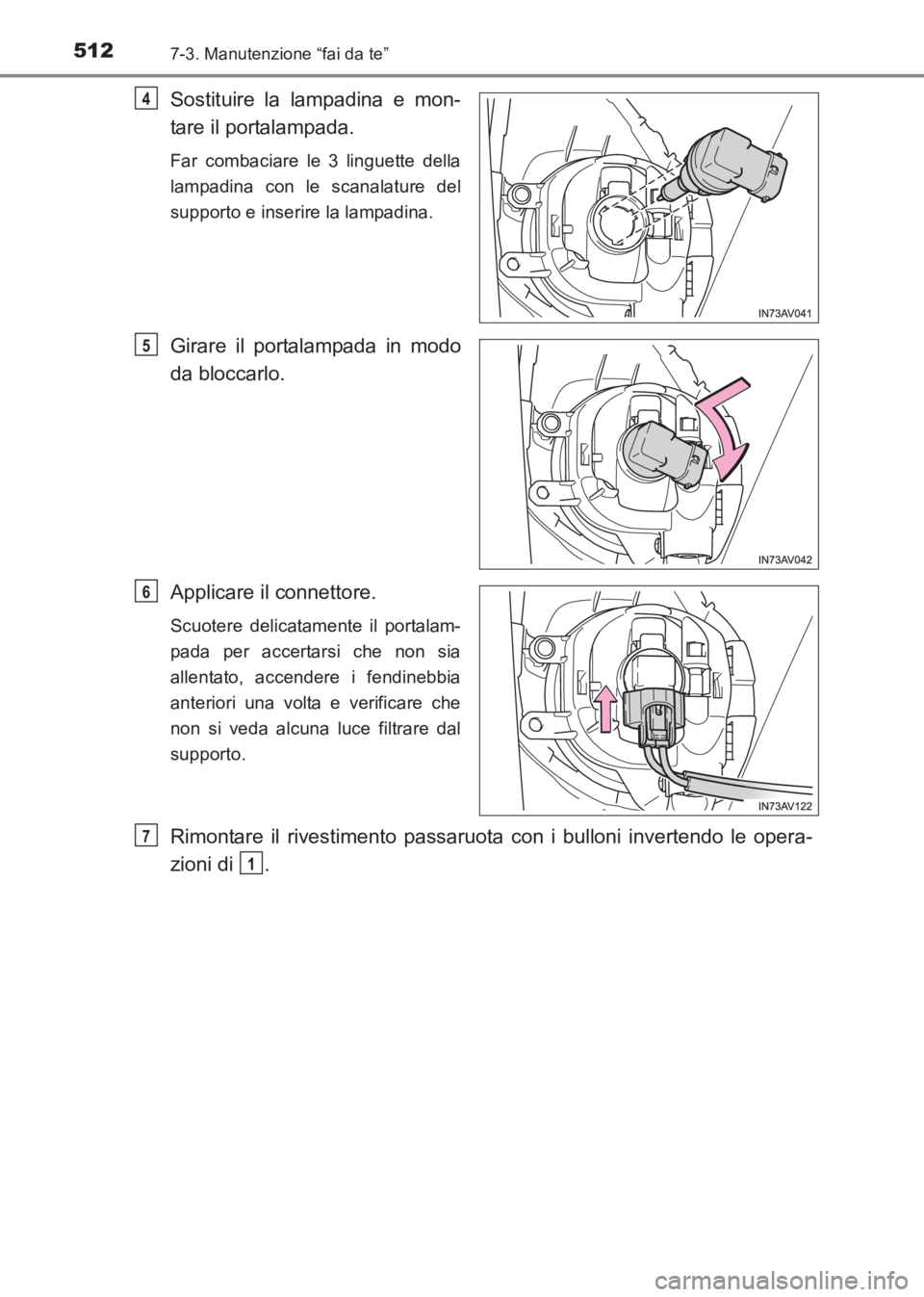

Page 512 of 673
5127-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
Sostituire la lampadina e mon-
tare il portalampada.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Girare il portalampada in modo
da bloccarlo.
Applicare il connettore.
Scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere i fendinebbia
anteriori una volta e verificare che
non si veda alcuna luce filtrare dal
supporto.
Rimontare il rivestimento passaruota con i bulloni invertendo le opera-
zioni di .
4
5
6
7
1
AVENSIS_OM_OM20C70L_(EL).book Page 512 Wednesday, June 15, 2016 2:44 PM

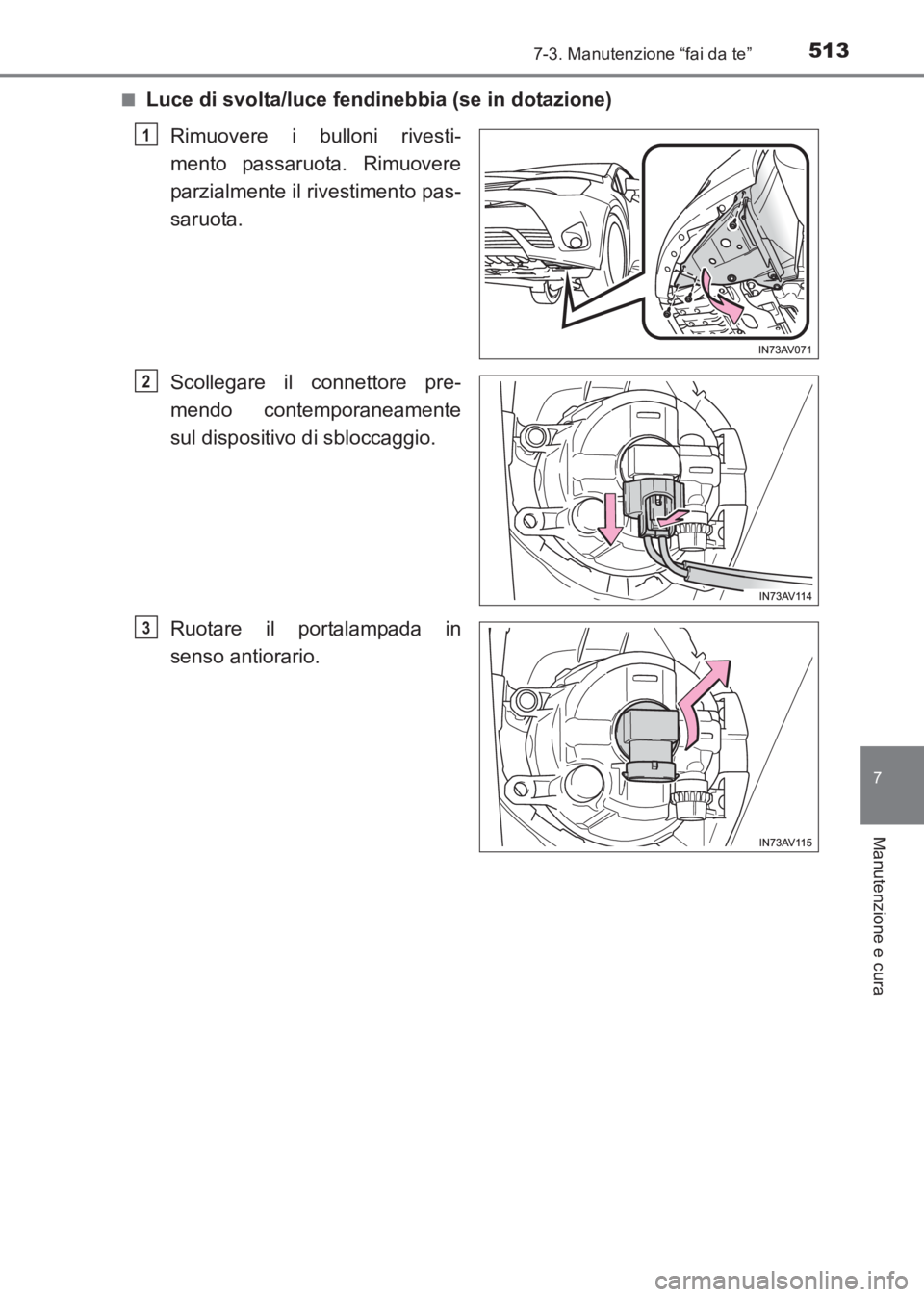

Page 513 of 673
5137-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
7
Manutenzione e cura
■Luce di svolta/luce fendinebbia (se in dotazione)Rimuovere i bulloni rivesti-
mento passaruota. Rimuovere
parzialmente il rivestimento pas-
saruota.
Scollegare il connettore pre-
mendo contemporaneamente
sul dispositivo di sbloccaggio.
Ruotare il portalampada in
senso antiorario.
1
2
3
AVENSIS_OM_OM20C70L_(EL).book Page 513 Wednesday, June 15, 20 16 2:44 PM

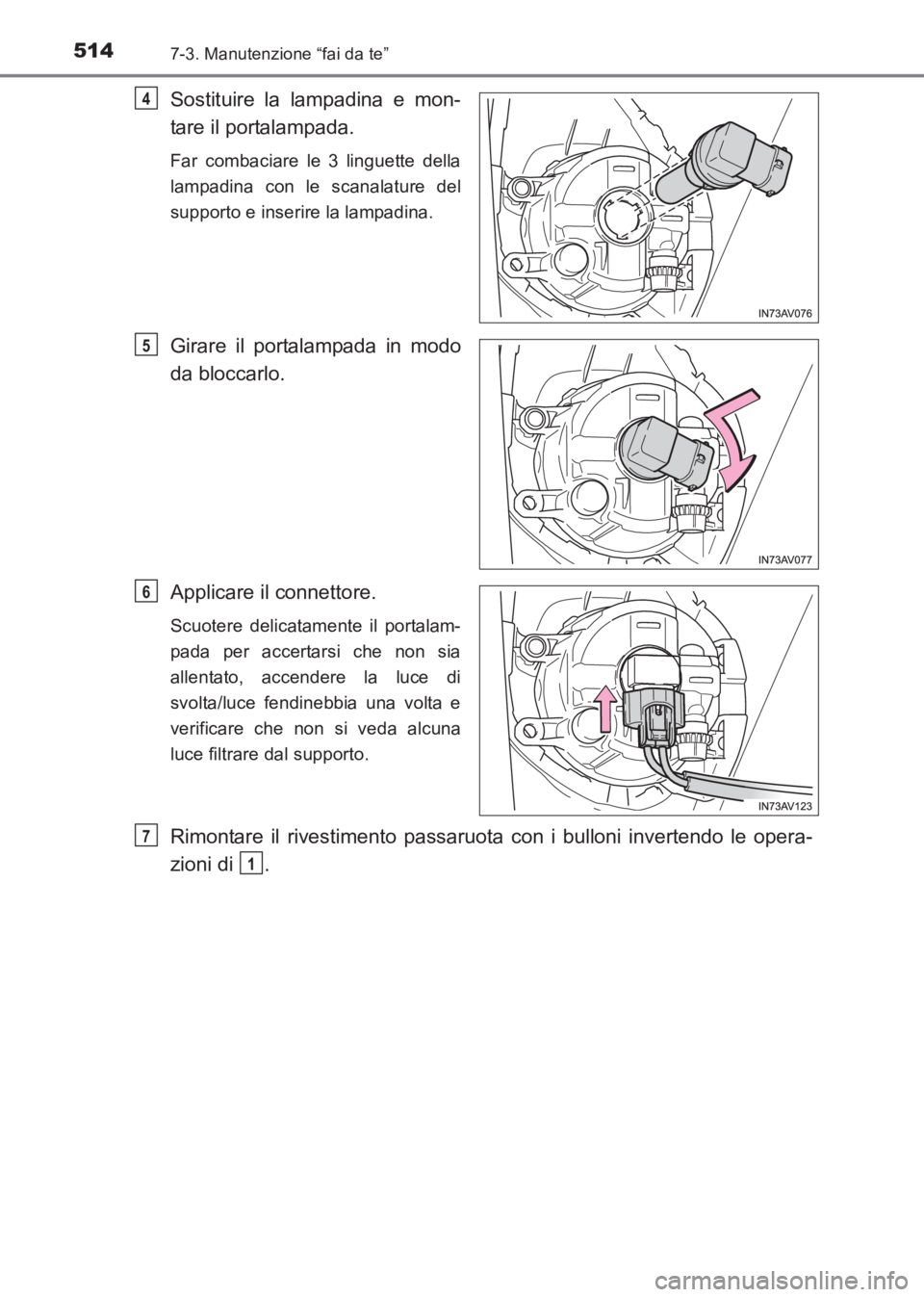

Page 514 of 673
5147-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
Sostituire la lampadina e mon-
tare il portalampada.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Girare il portalampada in modo
da bloccarlo.
Applicare il connettore.
Scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere la luce di
svolta/luce fendinebbia una volta e
verificare che non si veda alcuna
luce filtrare dal supporto.
Rimontare il rivestimento passaruota con i bulloni invertendo le opera-
zioni di .
4
5
6
7
1
AVENSIS_OM_OM20C70L_(EL).book Page 514 Wednesday, June 15, 2016 2:44 PM

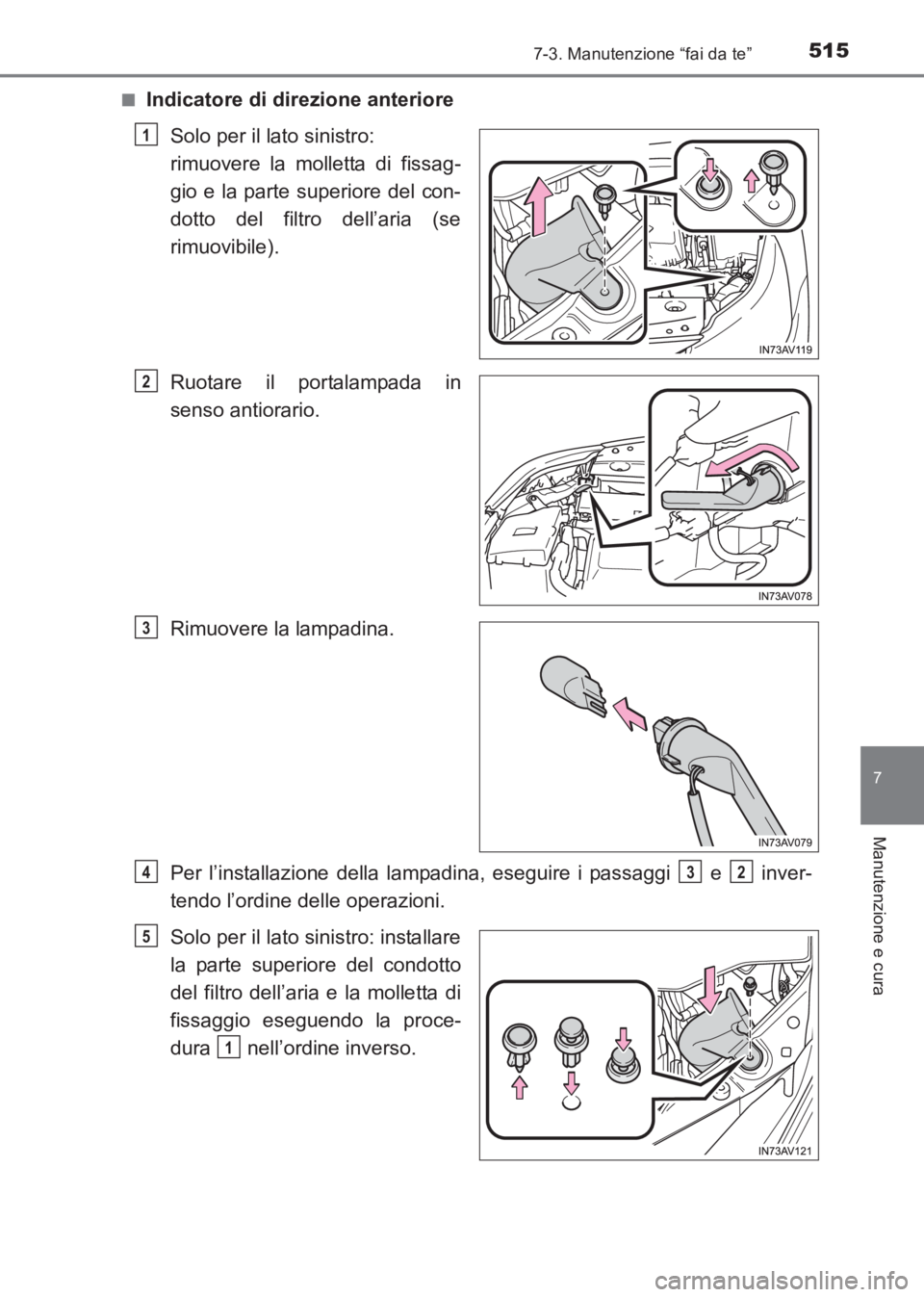

Page 515 of 673
5157-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
7
Manutenzione e cura
■Indicatore di direzione anterioreSolo per il lato sinistro:
rimuovere la molletta di fissag-
gio e la parte superiore del con-
dotto del filtro dell’aria (se
rimuovibile).
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione della lampadina, eseguire i passaggi e inver-
tendo l’ordine delle operazioni.
Solo per il lato sinistro: installare
la parte superiore del condotto
del filtro dell’aria e la molletta di
fissaggio eseguendo la proce-
dura nell’ordine inverso.
1
2
3
432
5
1
AVENSIS_OM_OM20C70L_(EL).book Page 515 Wednesday, June 15, 20 16 2:44 PM

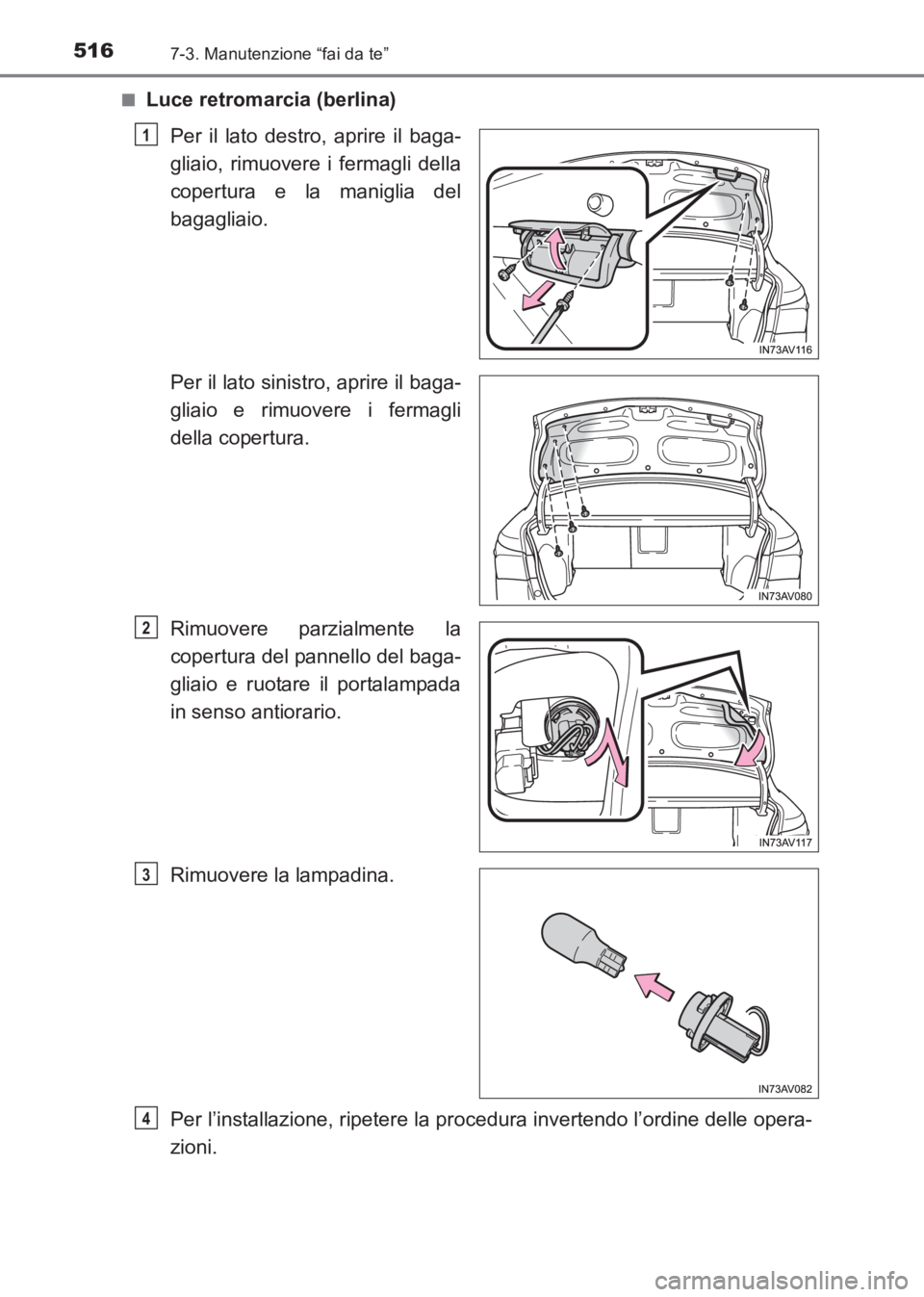

Page 516 of 673
5167-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)■
Luce retromarcia (berlina)
Per il lato destro, aprire il baga-
gliaio, rimuovere i fermagli della
copertura e la maniglia del
bagagliaio.
Per il lato sinistro, aprire il baga-
gliaio e rimuovere i fermagli
della copertura.
Rimuovere parzialmente la
copertura del pannello del baga-
gliaio e ruotare il portalampada
in senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
1
2
3
4
AVENSIS_OM_OM20C70L_(EL).book Page 516 Wednesday, June 15, 20 16 2:44 PM

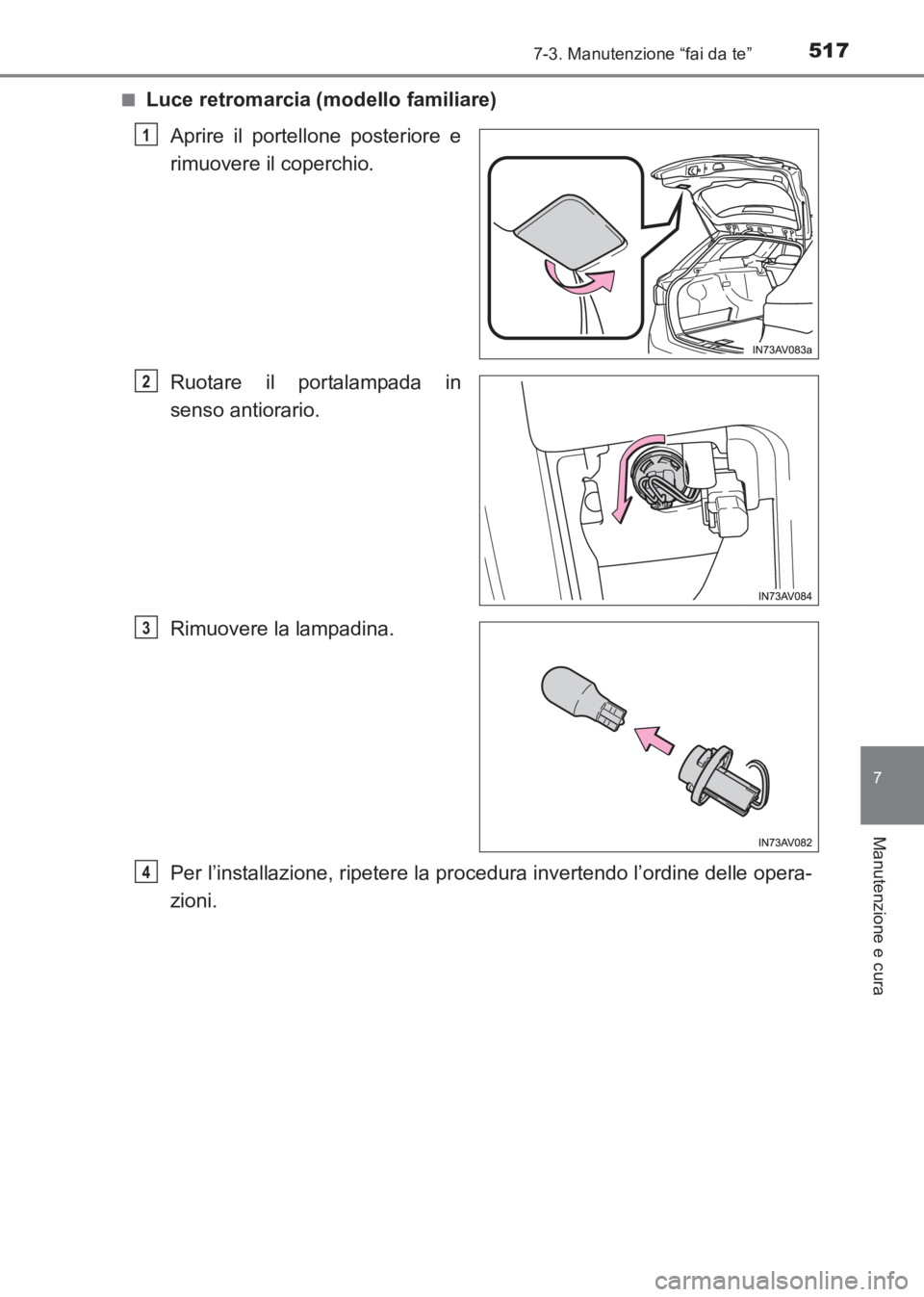

Page 517 of 673
5177-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
7
Manutenzione e cura
■Luce retromarcia (modello familiare)Aprire il portellone posteriore e
rimuovere il coperchio.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
1
2
3
4
AVENSIS_OM_OM20C70L_(EL).book Page 517 Wednesday, June 15, 20 16 2:44 PM

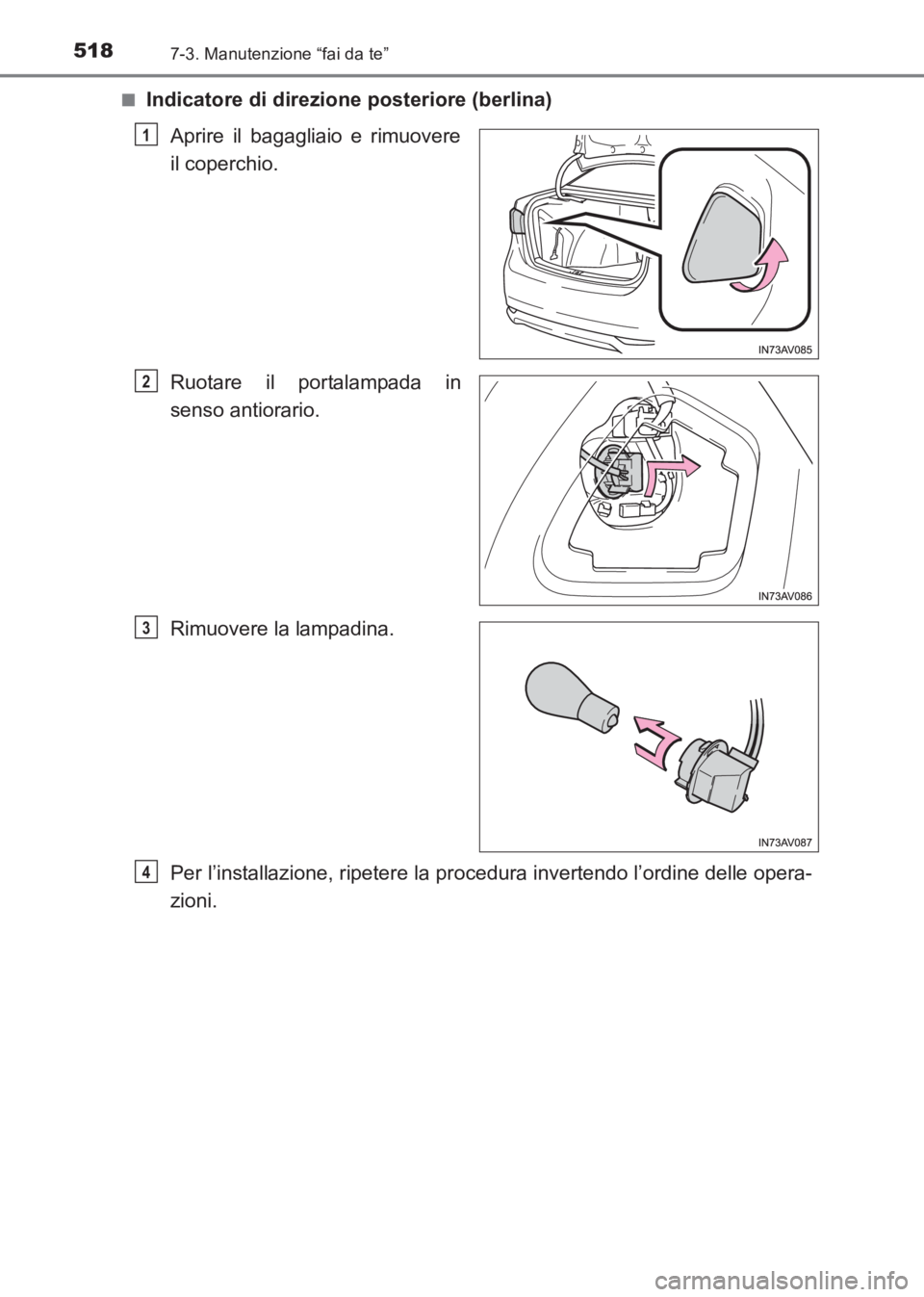

Page 518 of 673
5187-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)■
Indicatore di direzione posteriore (berlina)
Aprire il bagagliaio e rimuovere
il coperchio.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
1
2
3
4
AVENSIS_OM_OM20C70L_(EL).book Page 518 Wednesday, June 15, 20 16 2:44 PM
Page 519 of 673
5197-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
7
Manutenzione e cura

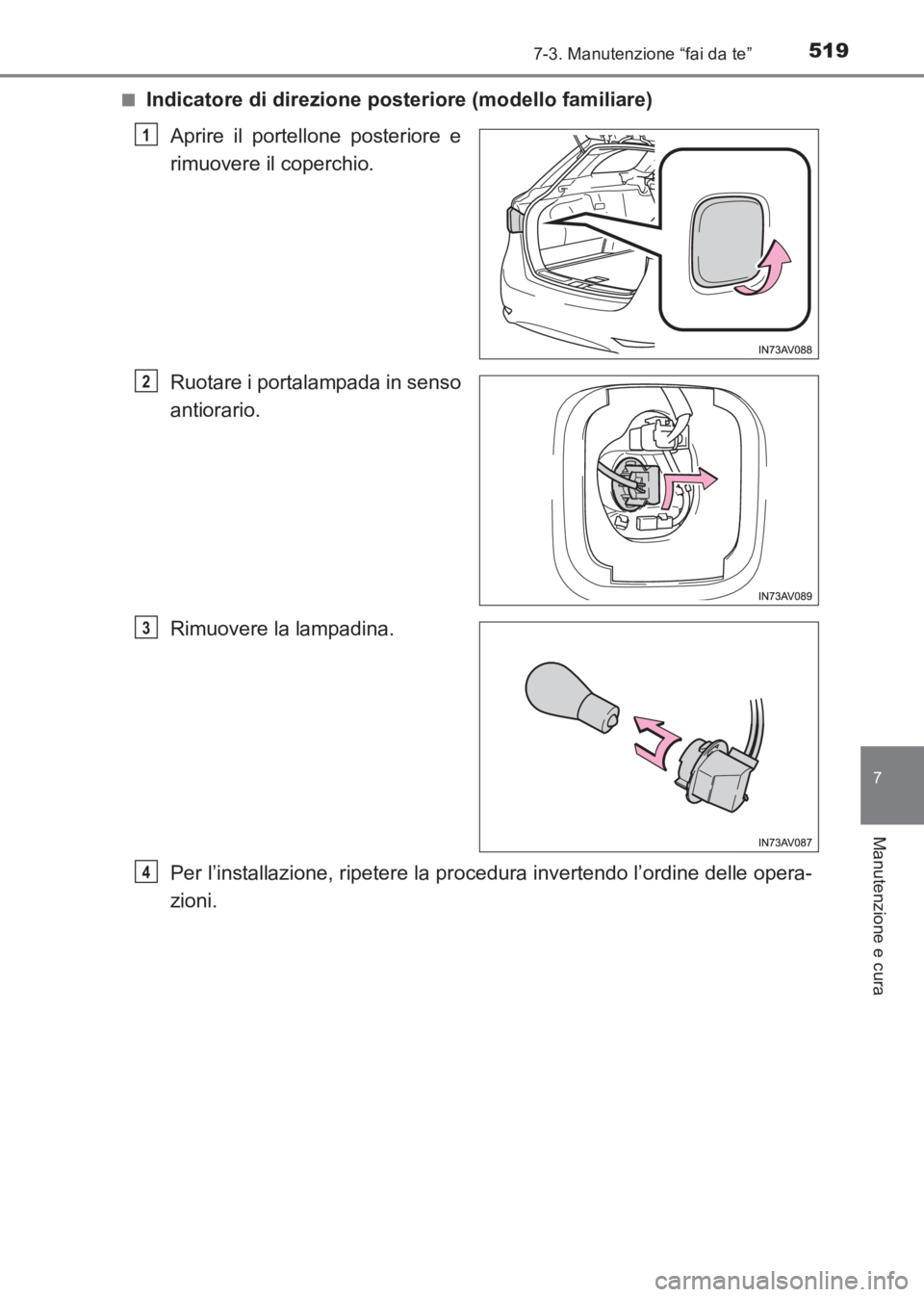

■Indicatore di direzione posteriore (modello familiare)Aprire il portellone posteriore e
rimuovere il coperchio.
Ruotare i portalampada in senso
antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
1
2
3
4
AVENSIS_OM_OM20C70L_(EL).book Page 519 Wednesday, June 15, 20 16 2:44 PM

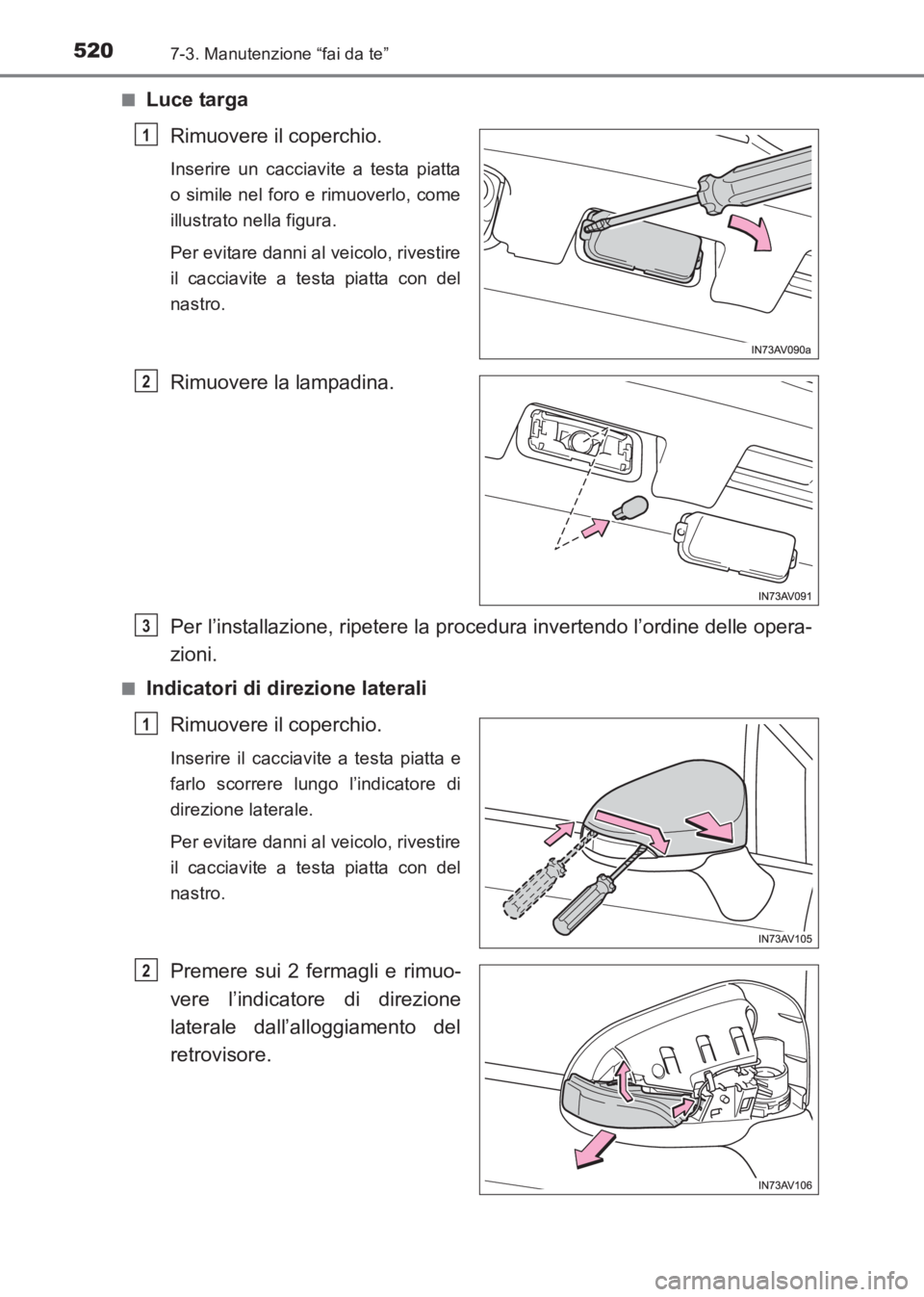

Page 520 of 673
5207-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)■
Luce targa
Rimuovere il coperchio.
Inserire un cacciavite a testa piatta
o simile nel foro e rimuoverlo, come
illustrato nella figura.
Per evitare danni al veicolo, rivestire
il cacciavite a testa piatta con del
nastro.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
■Indicatori di direzione lateraliRimuovere il coperchio.
Inserire il cacciavite a testa piatta e
farlo scorrere lungo l’indicatore di
direzione laterale.
Per evitare danni al veicolo, rivestire
il cacciavite a testa piatta con del
nastro.
Premere sui 2 fermagli e rimuo-
vere l’indicatore di direzione
laterale dall’alloggiamento del
retrovisore.
1
2
3
1
2
AVENSIS_OM_OM20C70L_(EL).book Page 520 Wednesday, June 15, 20 16 2:44 PM
