TOYOTA AVENSIS 2017 Návod na použití (in Czech)
Manufacturer: TOYOTA, Model Year: 2017, Model line: AVENSIS, Model: TOYOTA AVENSIS 2017Pages: 660, velikost PDF: 46.07 MB
Page 521 of 660

5218-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
8
Když nastanou potíže
Když musí být vaše vozidlo odtaženo
Následující může signalizovat problém s vaší převodovkou. Před ta-
žením kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybaveného odborníka
nebo komerční odtahovou službu.
●Motor běží, ale vozidlo se nepohybuje.
●Vozidlo vydává neobvyklý zvuk.
Pokud je tažení vozidla nezbytné, doporučujeme použít služeb
kteréhokoliv autorizovaného prodejce nebo servisu Toyota,
nebo jiného řádně kvalifikovaného a vybaveného odborníka,
nebo komerční odtahovou službu, používající vozidla se zdvi-
hem kol nebo s plošinou.
Pro tažení používejte bezpečný řetězový systém a dodržujte
platné místní předpisy.
Situace, kdy je nezbytné před tažením kontaktovat prodejce
Page 522 of 660

5228-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)

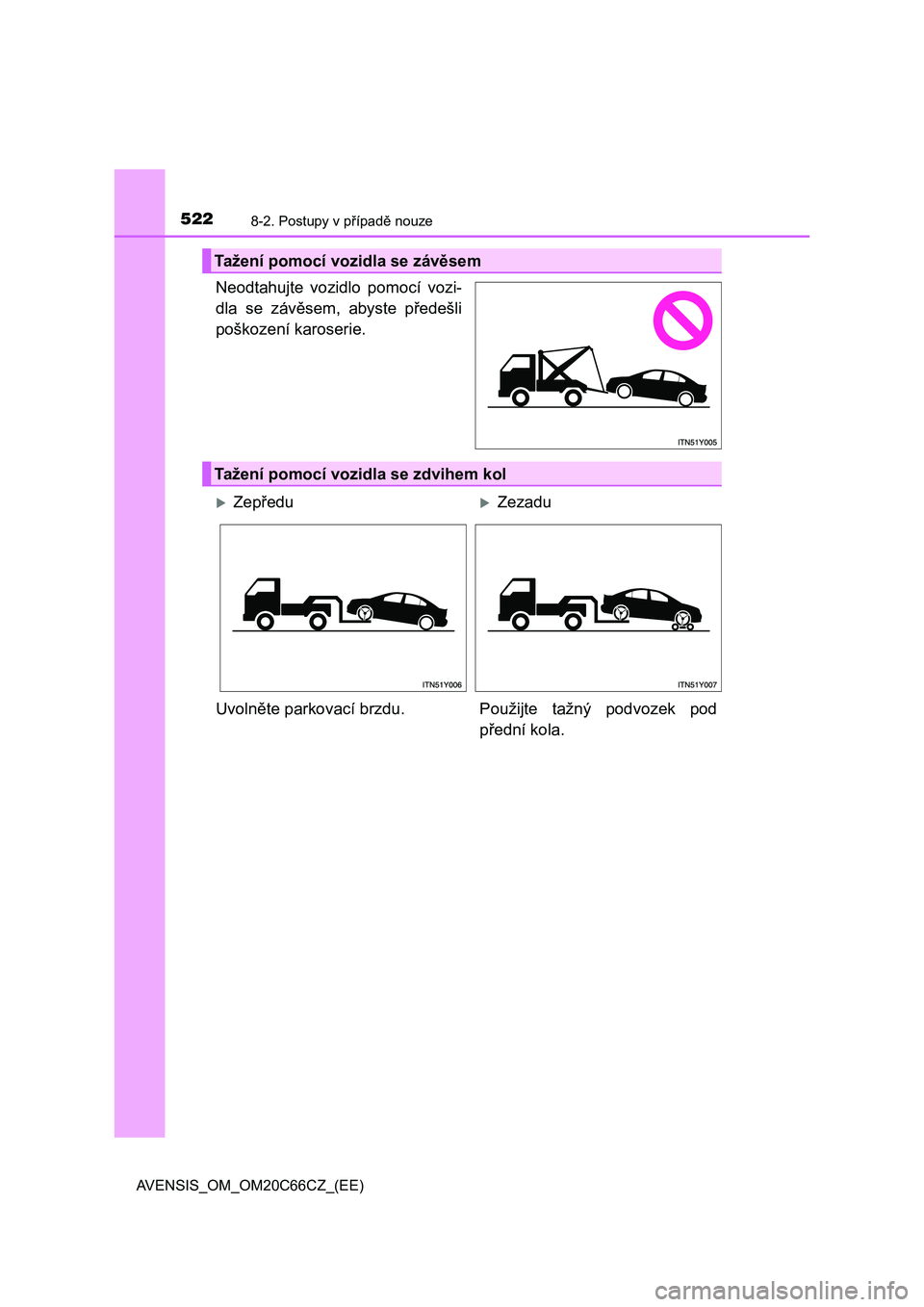

Neodtahujte vozidlo pomocí vozi-
dla se závěsem, abyste předešli
poškození karoserie.
Tažení pomocí vozidla se závěsem
Tažení pomocí vozidla se zdvihem kol
ZepředuZezadu
Uvolněte parkovací brzdu. Použijte tažný podvozek pod
přední kola.
Page 523 of 660

5238-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
8
Když nastanou potíže

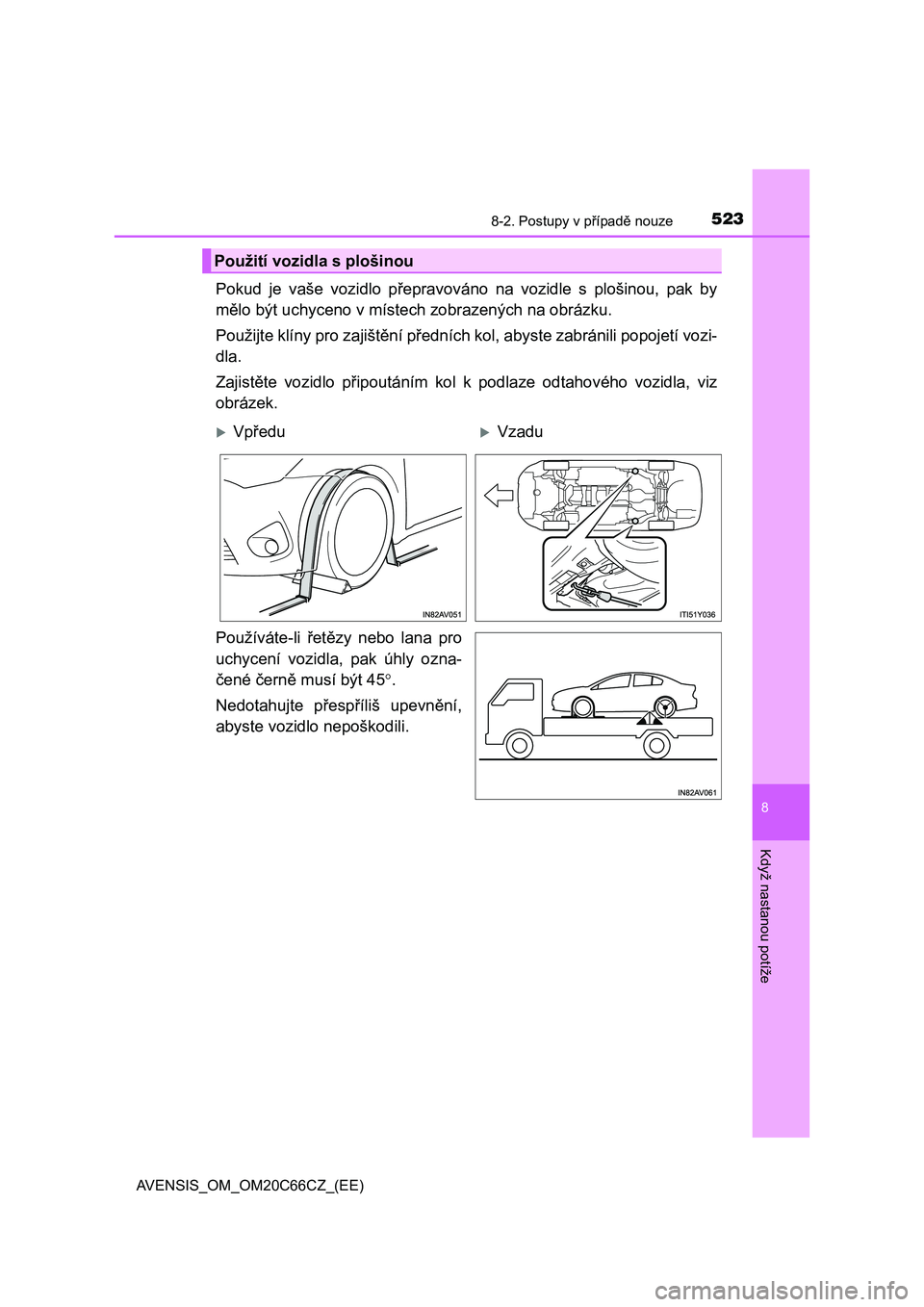

Pokud je vaše vozidlo přepravováno na vozidle s plošinou, pak by
mělo být uchyceno v místech zobrazených na obrázku.
Použijte klíny pro zajištění předních kol, abyste zabránili popojetí vozi-
dla.
Zajistěte vozidlo připoutáním kol k podlaze odtahového vozidla, viz
obrázek.
Používáte-li řetězy nebo lana pro
uchycení vozidla, pak úhly ozna-
čené černě musí být 45.
Nedotahujte přespříliš upevnění,
abyste vozidlo nepoškodili.
Použití vozidla s plošinou
VpředuVzadu

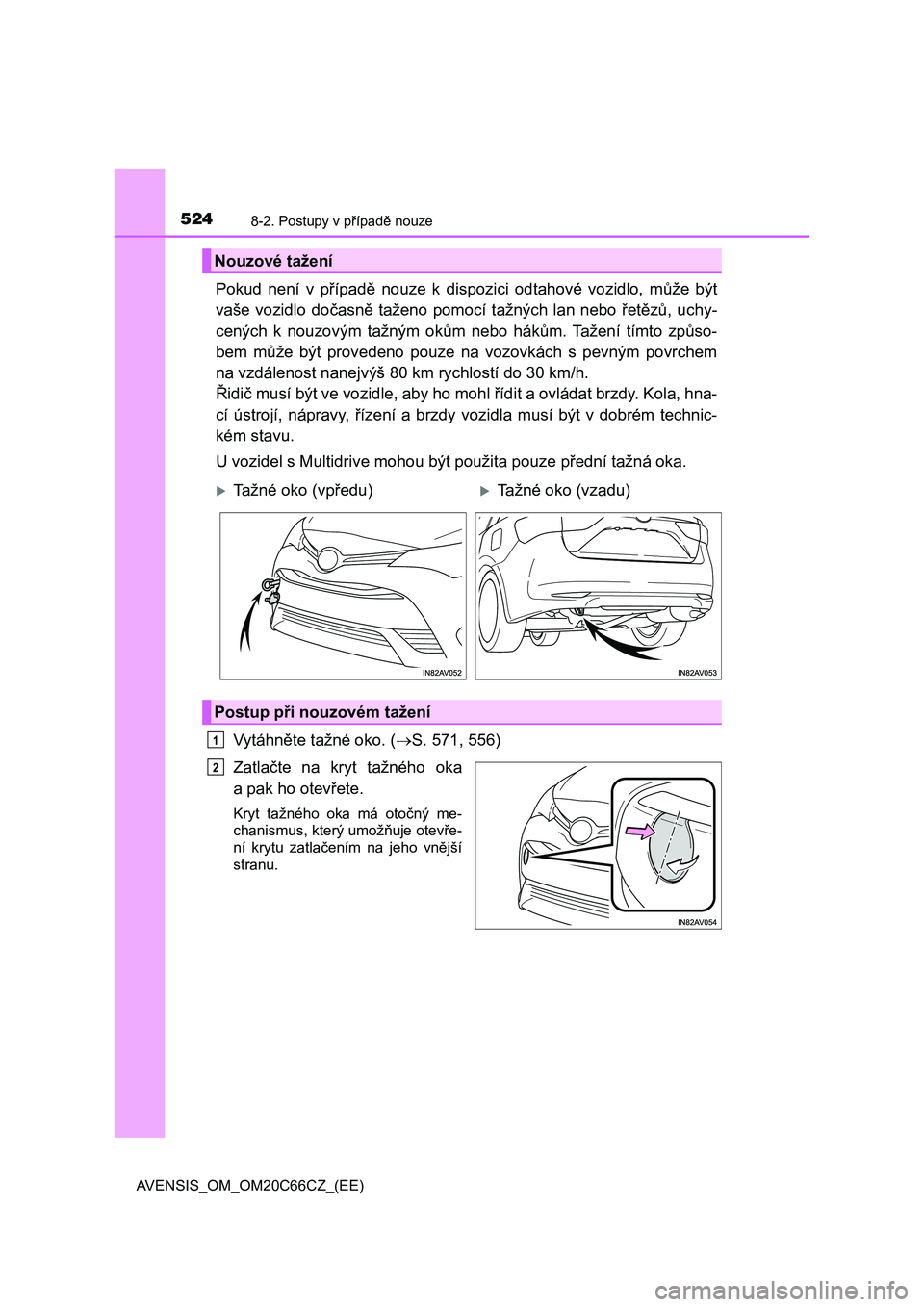

Page 524 of 660

5248-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
Pokud není v případě nouze k dispozici odtahové vozidlo, může být
vaše vozidlo dočasně taženo pomocí tažných lan nebo řetězů, uchy-
cených k nouzovým tažným okům nebo hákům. Tažení tímto způso-
bem může být provedeno pouze na vozovkách s pevným povrchem
na vzdálenost nanejvýš 80 km rychlostí do 30 km/h.
Řidič musí být ve vozidle, aby ho mohl řídit a ovládat brzdy. Kola, hna-
cí ústrojí, nápravy, řízení a brzdy vozidla musí být v dobrém technic-
kém stavu.
U vozidel s Multidrive mohou být použita pouze přední tažná oka.
Vytáhněte tažné oko. (S. 571, 556)
Zatlačte na kryt tažného oka
a pak ho otevřete.
Kryt tažného oka má otočný me-
chanismus, který umožňuje otevře-
ní krytu zatlačením na jeho vnější
stranu.
Nouzové tažení
Tažné oko (vpředu)Tažné oko (vzadu)
Postup při nouzovém tažení
1
2
Page 525 of 660

5258-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
8
Když nastanou potíže

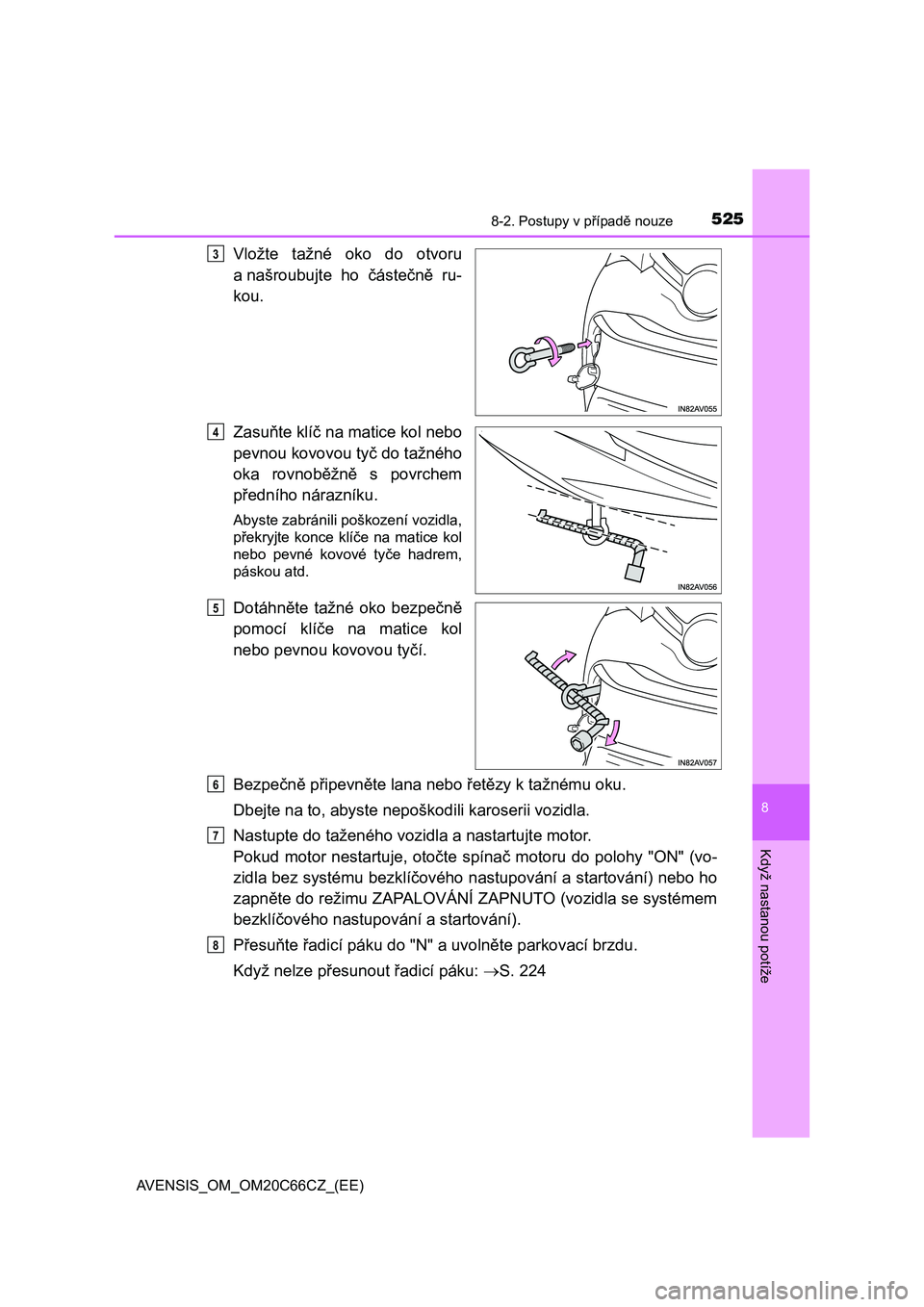

Vložte tažné oko do otvoru
a našroubujte ho částečně ru-
kou.
Zasuňte klíč na matice kol nebo
pevnou kovovou tyč do tažného
oka rovnoběžně s povrchem
předního nárazníku.
Abyste zabránili poškození vozidla,
překryjte konce klíče na matice kol
nebo pevné kovové tyče hadrem,
páskou atd.
Dotáhněte tažné oko bezpečně
pomocí klíče na matice kol
nebo pevnou kovovou tyčí.
Bezpečně připevněte lana nebo řetězy k tažnému oku.
Dbejte na to, abyste nepoškodili karoserii vozidla.
Nastupte do taženého vozidla a nastartujte motor.
Pokud motor nestartuje, otočte spínač motoru do polohy "ON" (vo-
zidla bez systému bezklíčového nastupování a startování) nebo ho
zapněte do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem
bezklíčového nastupování a startování).
Přesuňte řadicí páku do "N" a uvolněte parkovací brzdu.
Když nelze přesunout řadicí páku: S. 224
3
4
5
6
7
8
Page 526 of 660

5268-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)

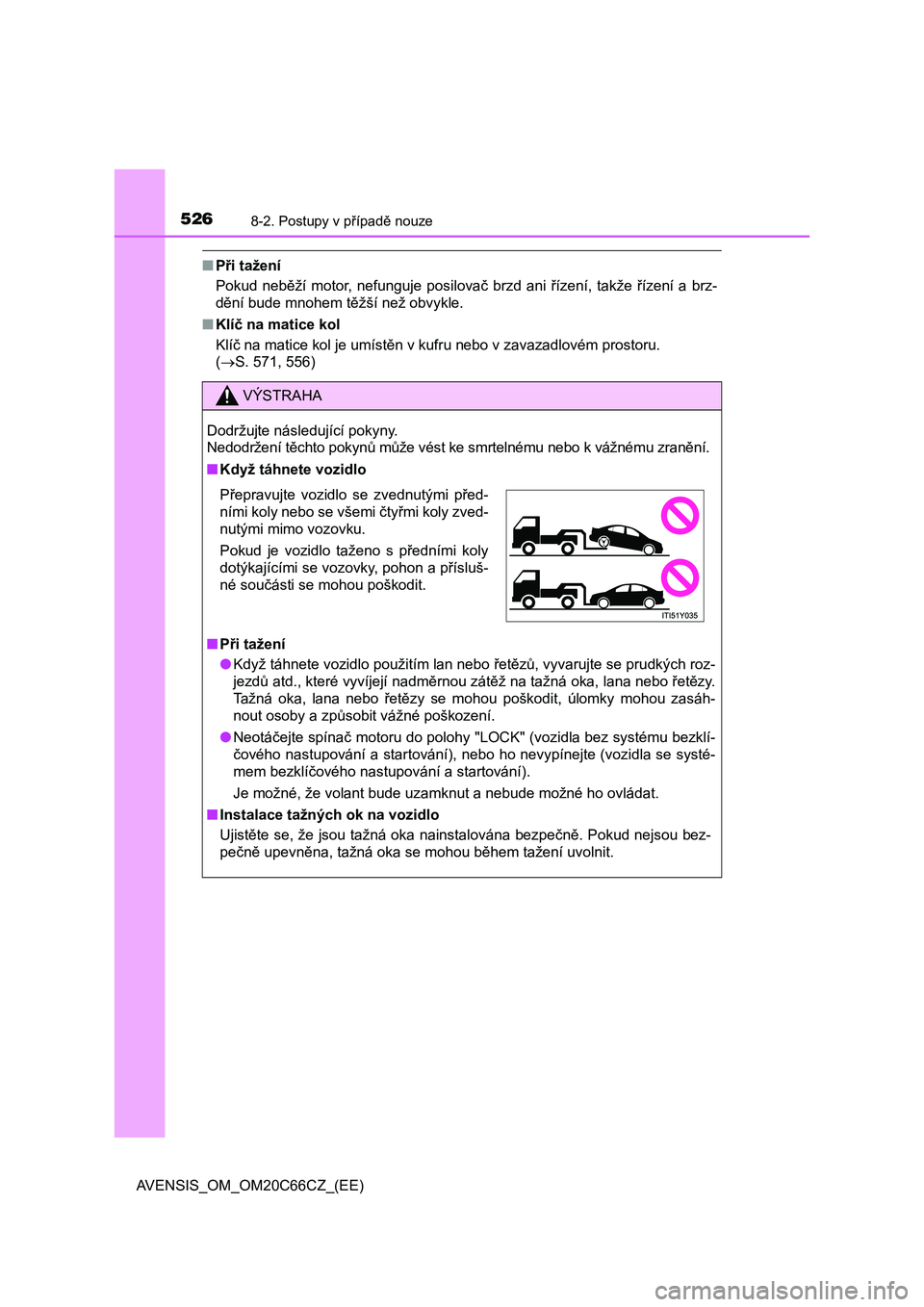

■Při tažení
Pokud neběží motor, nefunguje posilovač brzd ani řízení, takže řízení a brz-
dění bude mnohem těžší než obvykle.
■Klíč na matice kol
Klíč na matice kol je umístěn v kufru nebo v zavazadlovém prostoru.
(S. 571, 556)
VÝSTRAHA
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému zranění.
■Když táhnete vozidlo
■Při tažení
●Když táhnete vozidlo použitím lan nebo řetězů, vyvarujte se prudkých roz-
jezdů atd., které vyvíjejí nadměrnou zátěž na tažná oka, lana nebo řetězy.
Tažná oka, lana nebo řetězy se mohou poškodit, úlomky mohou zasáh-
nout osoby a způsobit vážné poškození.
●Neotáčejte spínač motoru do polohy "LOCK" (vozidla bez systému bezklí-
čového nastupování a startování), nebo ho nevypínejte (vozidla se systé-
mem bezklíčového nastupování a startování).
Je možné, že volant bude uzamknut a nebude možné ho ovládat.
■Instalace tažných ok na vozidlo
Ujistěte se, že jsou tažná oka nainstalována bezpečně. Pokud nejsou bez-
pečně upevněna, tažná oka se mohou během tažení uvolnit.
Přepravujte vozidlo se zvednutými před-
ními koly nebo se všemi čtyřmi koly zved-
nutými mimo vozovku.
Pokud je vozidlo taženo s předními koly
dotýkajícími se vozovky, pohon a přísluš-
né součásti se mohou poškodit.
Page 527 of 660

5278-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
8
Když nastanou potíže

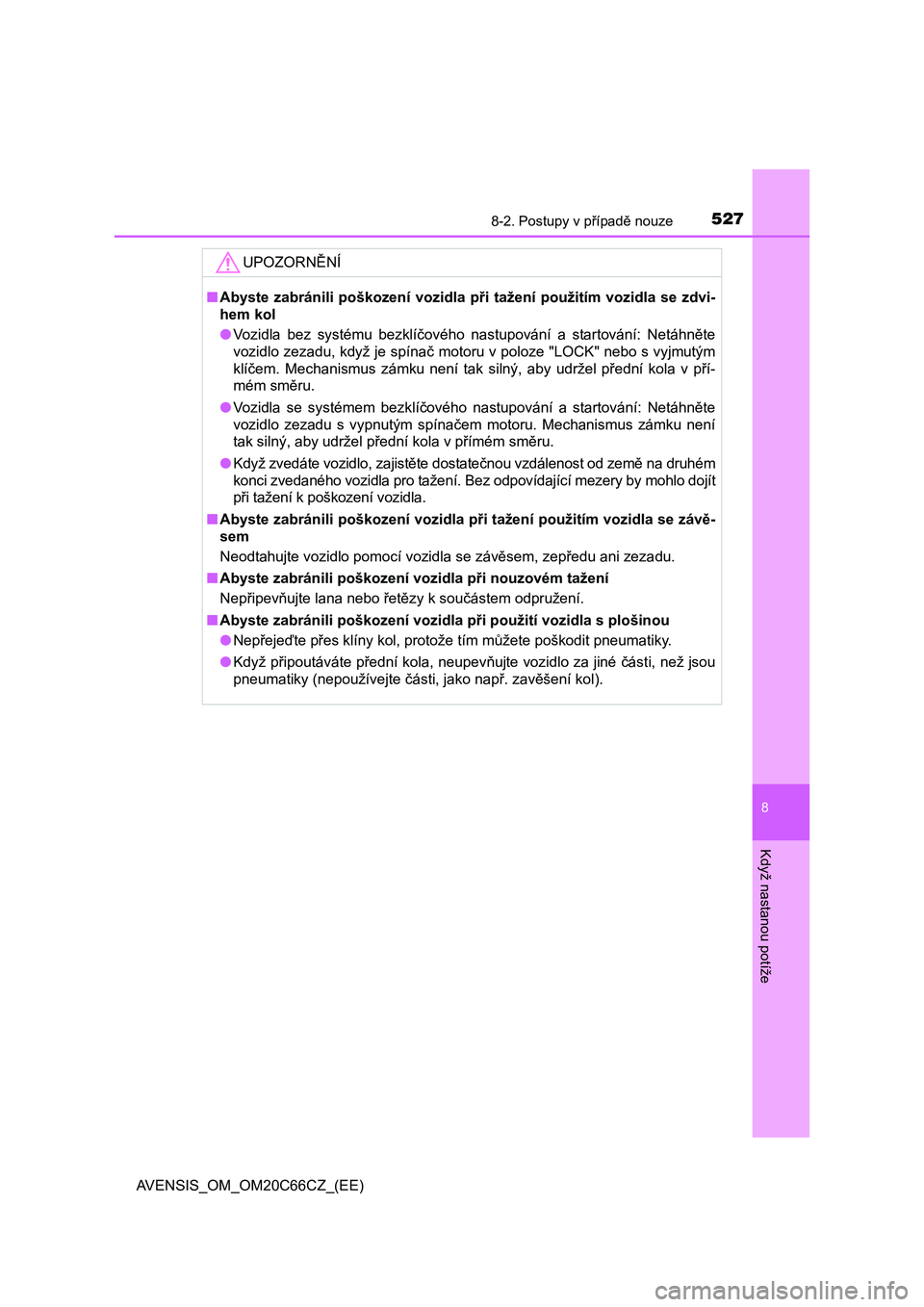

UPOZORNĚNÍ
■Abyste zabránili poškození vozidla při tažení použitím vozidla se zdvi-
hem kol
●Vozidla bez systému bezklíčového nastupování a startování: Netáhněte
vozidlo zezadu, když je spínač motoru v poloze "LOCK" nebo s vyjmutým
klíčem. Mechanismus zámku není tak silný, aby udržel přední kola v pří-
mém směru.
●Vozidla se systémem bezklíčového nastupování a startování: Netáhněte
vozidlo zezadu s vypnutým spínačem motoru. Mechanismus zámku není
tak silný, aby udržel přední kola v přímém směru.
●Když zvedáte vozidlo, zajistěte dostatečnou vzdálenost od země na druhém
konci zvedaného vozidla pro tažení. Bez odpovídající mezery by mohlo dojít
při tažení k poškození vozidla.
■Abyste zabránili poškození vozidla při tažení použitím vozidla se závě-
sem
Neodtahujte vozidlo pomocí vozidla se závěsem, zepředu ani zezadu.
■Abyste zabránili poškození vozidla při nouzovém tažení
Nepřipevňujte lana nebo řetězy k součástem odpružení.
■Abyste zabránili poškození vozidla při použití vozidla s plošinou
●<003100480053011c0048004d004801070057004800030053011c004800560003004e004f00740051005c0003004e0052004f000f00030053005500520057005200e50048000300570074005000030050012400e500480057004800030053005200e3004e00
520047004c005700030053005100480058005000440057004c[ky.
●Když připoutáváte přední kola, neupevňujte vozidlo za jiné části, než jsou
pneumatiky (nepoužívejte části, jako např. zavěšení kol).
Page 528 of 660

5288-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)

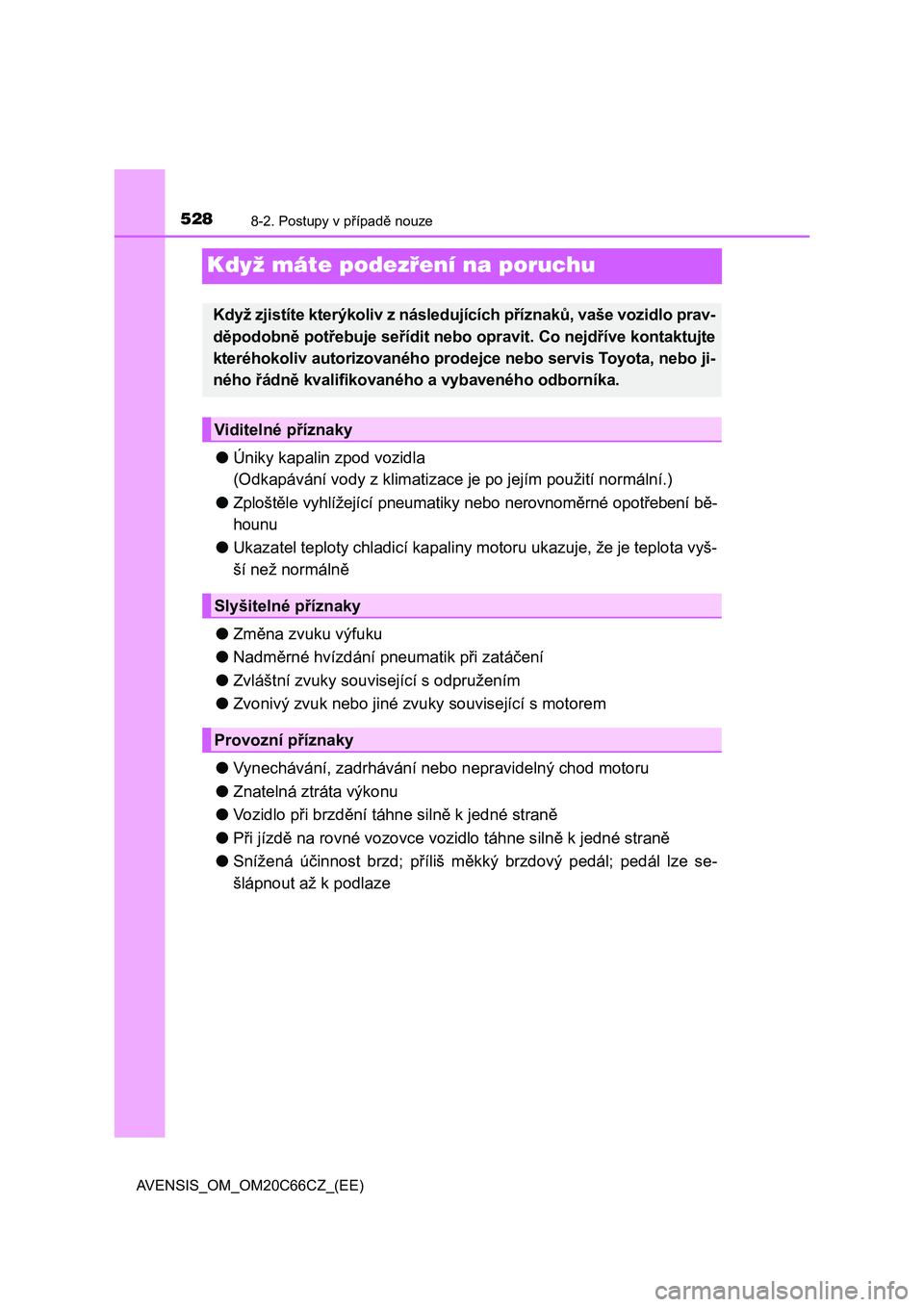

Když máte podezření na poruchu
●Úniky kapalin zpod vozidla
(Odkapávání vody z klimatizace je po jejím použití normální.)
●Zploštěle vyhlížející pneumatiky nebo nerovnoměrné opotřebení bě-
hounu
●Ukazatel teploty chladicí kapaliny motoru ukazuje, že je teplota vyš-
ší než normálně
●Změna zvuku výfuku
●Nadměrné hvízdání pneumatik při zatáčení
●Zvláštní zvuky související s odpružením
●Zvonivý zvuk nebo jiné zvuky související s motorem
●Vynechávání, zadrhávání nebo nepravidelný chod motoru
●Znatelná ztráta výkonu
●Vozidlo při brzdění táhne silně k jedné straně
●Při jízdě na rovné vozovce vozidlo táhne silně k jedné straně
●Snížená účinnost brzd; příliš měkký brzdový pedál; pedál lze se-
šlápnout až k podlaze
Když zjistíte kterýkoliv z následujících příznaků, vaše vozidlo prav-
děpodobně potřebuje seřídit nebo opravit. Co nejdříve kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo ji-
ného řádně kvalifikovaného a vybaveného odborníka.
Viditelné příznaky
Slyšitelné příznaky
Provozní příznaky
Page 529 of 660

5298-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
8
Když nastanou potíže

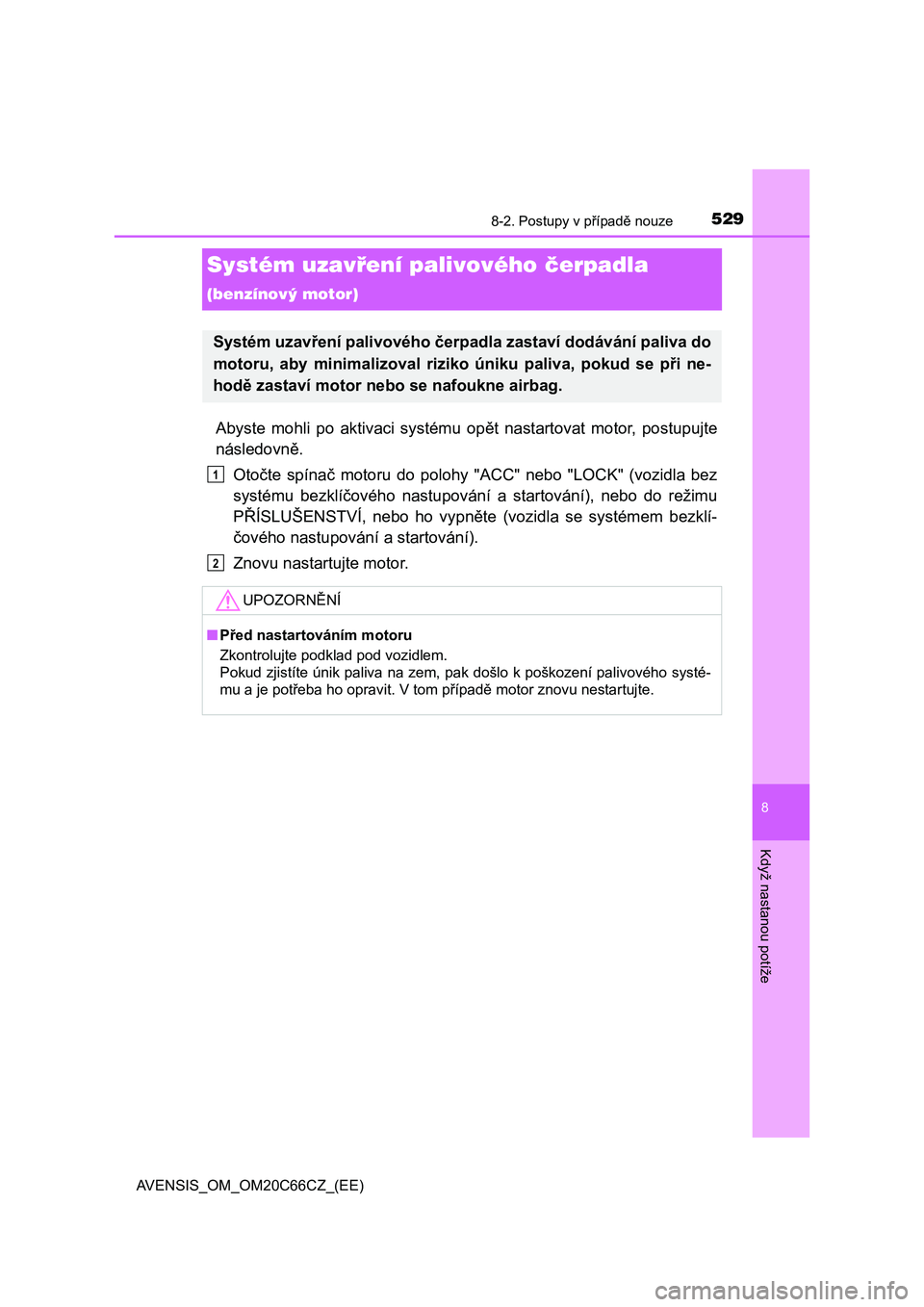

Systém uzavření palivového čerpadla
(benzínový motor)
Abyste mohli po aktivaci systému opět nastartovat motor, postupujte
následovně.
Otočte spínač motoru do polohy "ACC" nebo "LOCK" (vozidla bez
systému bezklíčového nastupování a startování), nebo do režimu
PŘÍSLUŠENSTVÍ, nebo ho vypněte (vozidla se systémem bezklí-
čového nastupování a startování).
Znovu nastartujte motor.
Systém uzavření palivového čerpadla zastaví dodávání paliva do
motoru, aby minimalizoval riziko úniku paliva, pokud se při ne-
hodě zastaví motor nebo se nafoukne airbag.
UPOZORNĚNÍ
■Před nastartováním motoru
Zkontrolujte podklad pod vozidlem.
Pokud zjistíte únik paliva na zem, pak došlo k poškození palivového systé-
mu a je potřeba ho opravit. V tom případě motor znovu nestartujte.
1
2
Page 530 of 660

5308-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)

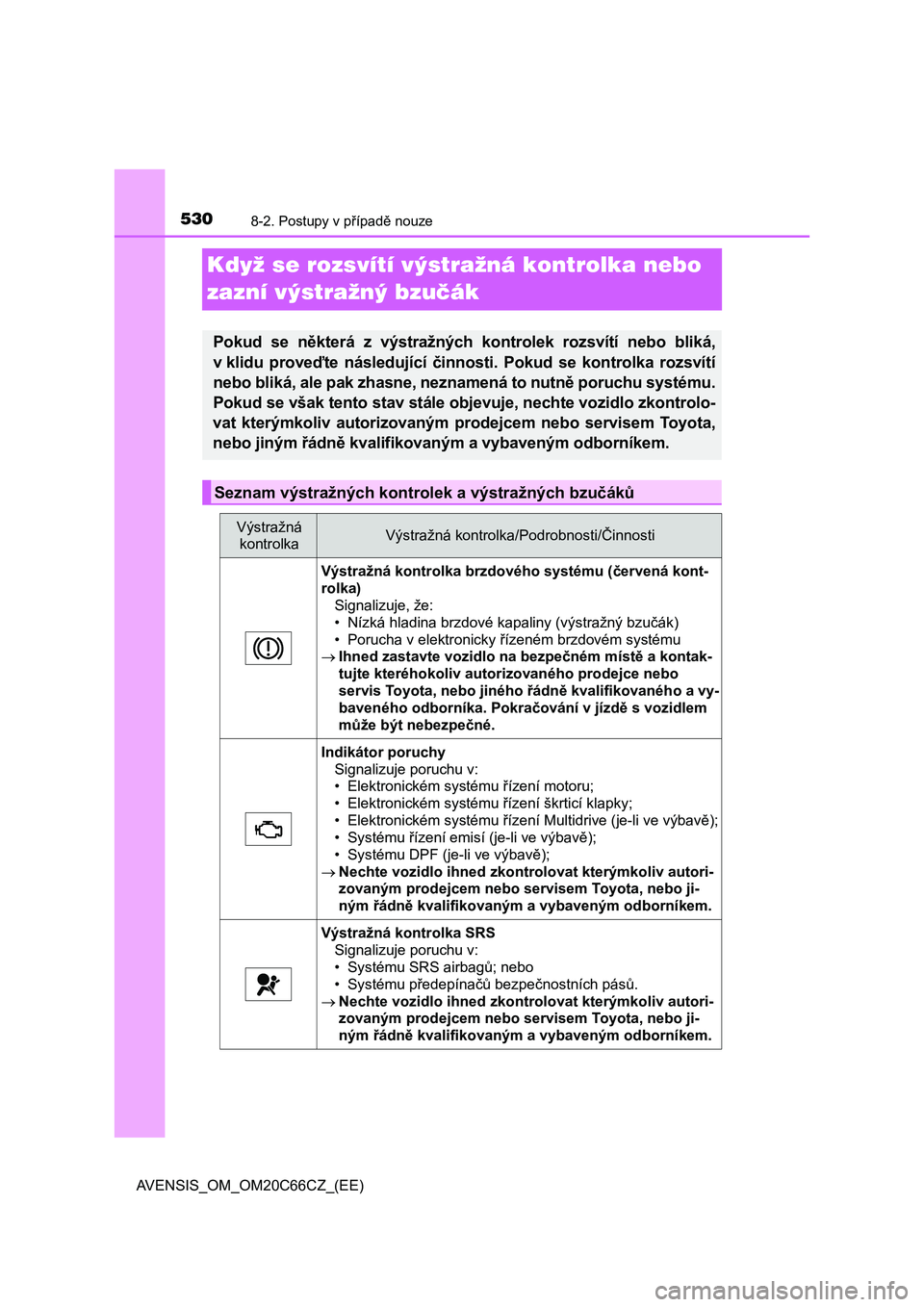

Když se rozsvítí výstražná kontrolka nebo
zazní výstražný bzučák
Pokud se některá z výstražných kontrolek rozsvítí nebo bliká,
v klidu proveďte následující činnosti. Pokud se kontrolka rozsvítí
nebo bliká, ale pak zhasne, neznamená to nutně poruchu systému.
Pokud se však tento stav stále objevuje, nechte vozidlo zkontrolo-
vat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
Seznam výstražných kontrolek a výstražných bzučáků
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti
Výstražná kontrolka brzdového systému (červená kont-
rolka)
Signalizuje, že:
• Nízká hladina brzdové kapaliny (výstražný bzučák)
• Porucha v elektronicky řízeném brzdovém systému
<002c004b0051004800470003005d0044005600570044005900570048000300590052005d004c0047004f0052000300510044000300450048005d0053004800fe00510070005000030050007400560057010c000300440003004e0052005100570044004e00
10>
tujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo jiného řádně kvalifikovaného a vy-
<004500440059004800510070004b005200030052004700450052005500510074004e00440011000300330052004e0055004400fe00520059006900510074000300590003004d0074005d0047010c00030056000300590052005d004c0047004f0048005000
03>
může být nebezpečné.
Indikátor poruchy
Signalizuje poruchu v:
• Elektronickém systému řízení motoru;
• Elektronickém systému řízení škrticí klapky;
• Elektronickém systému řízení Multidrive (je-li ve výbavě);
• Systému řízení emisí (je-li ve výbavě);
• Systému DPF (je-li ve výbavě);
Nechte vozidlo ihned zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo ji-
ným řádně kvalifikovaným a vybaveným odborníkem.
Výstražná kontrolka SRS
Signalizuje poruchu v:
• Systému SRS airbagů; nebo
• Systému předepínačů bezpečnostních pásů.
Nechte vozidlo ihned zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo ji-
ným řádně kvalifikovaným a vybaveným odborníkem.
